Festool GmbH Wertstraße 20 D-73240 Wendlingen Tel.: +49 (0)7024/804-0 Telefax: +49 (0)7024/804-20608 www.festool.com

Originalbetriebsanleitung - Handkreissäge 7

Original operating manual - Circular saw 17

Notice d’utilisation d’origine - Scie circulaire 26

Manual de instrucciones original - Sierra circular 36

Istruzioni per l'uso originali - Sega circolare 46

Originele gebruiksaanwijzing - Handcirkelzaag 56

Originalbruksanvisning - Cirkelsåg 66

Alkuperäiset käyttöohjeet - Käsipyörösaha 75

Original brugsanvisning - Rundsav 84

Originalbruksanvisning - Batteridrevet håndsirkelsag 93

Manual de instruções original - Serra circular manual 102

Оригинал Руководства по эксплуатации - дисковая пила 112

Originál návodu k obsluze - Ruční okružní pila 122

Oryginalna instrukcja eksploatacji - Ręczna pilarka tarczowa 131

HK 85 EB

10011997_003

1-2

1-3

1-4

1-1

1-15

1-10

1-12

1-11

1-13

1-14

1-9

1-8

1-7

1-1

1-6

1-17

1-5

1-16

+FS

2-1

0° - 60°

3-2

3-1

0°

60°

4-1

4-2

4-3

4-4

4-5

4-6

4-7

4-8

4-9

5-1

4-10

6 7

6-1

6-2

0°

45°

7-4

7-3

7-5

7-8

7-6

7-7

7-2

7-1

9-1

9-4

9-3

9-2

9-5

HK 85 EB

Originalbetriebsanleitung

1 Symbole................................................ 7

2 Sicherheitshinweise............................. 7

3 Bestimmungsgemäße Verwendung .... 10

4 Technische Daten................................. 10

5 Geräteelemente ................................... 11

6 Inbetriebnahme.................................... 11

7 Einstellungen ....................................... 11

8 Arbeiten mit dem Elektrowerkzeug..... 12

9 Wartung und Pflege ............................. 13

10 Zubehör ................................................ 14

11 Umwelt................................................. 15

12 EG-Konformitätserklärung.................. 15

Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.

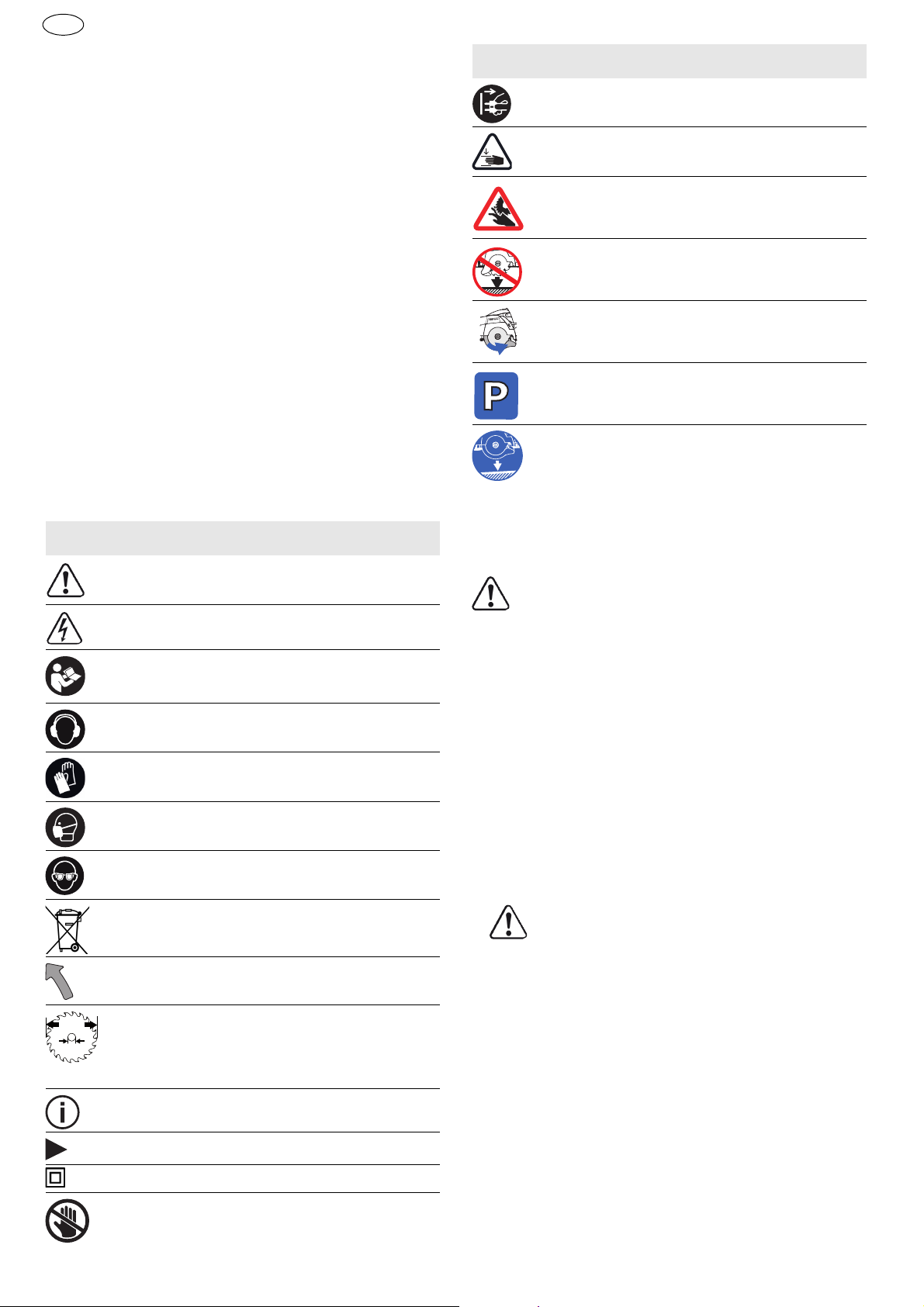

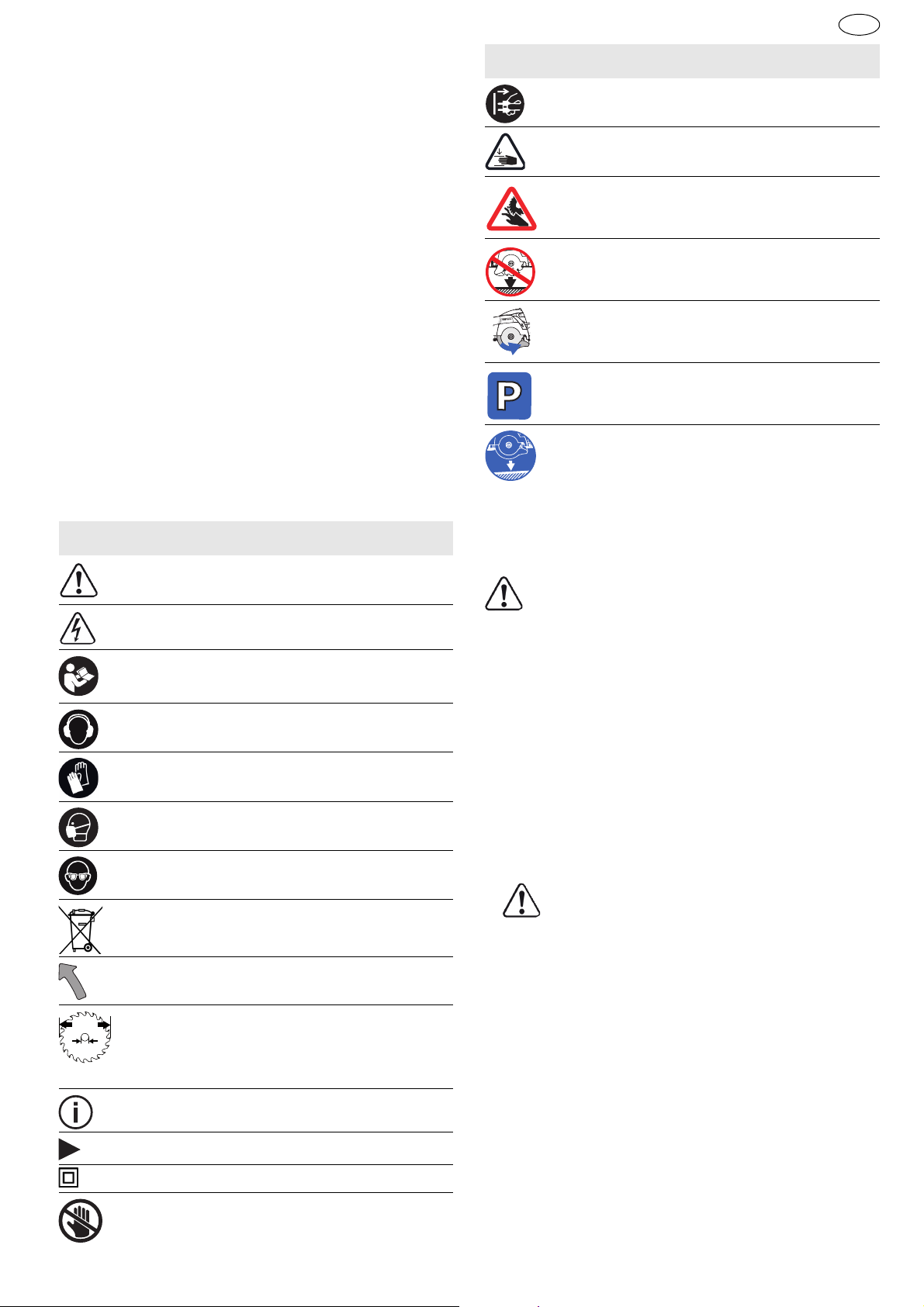

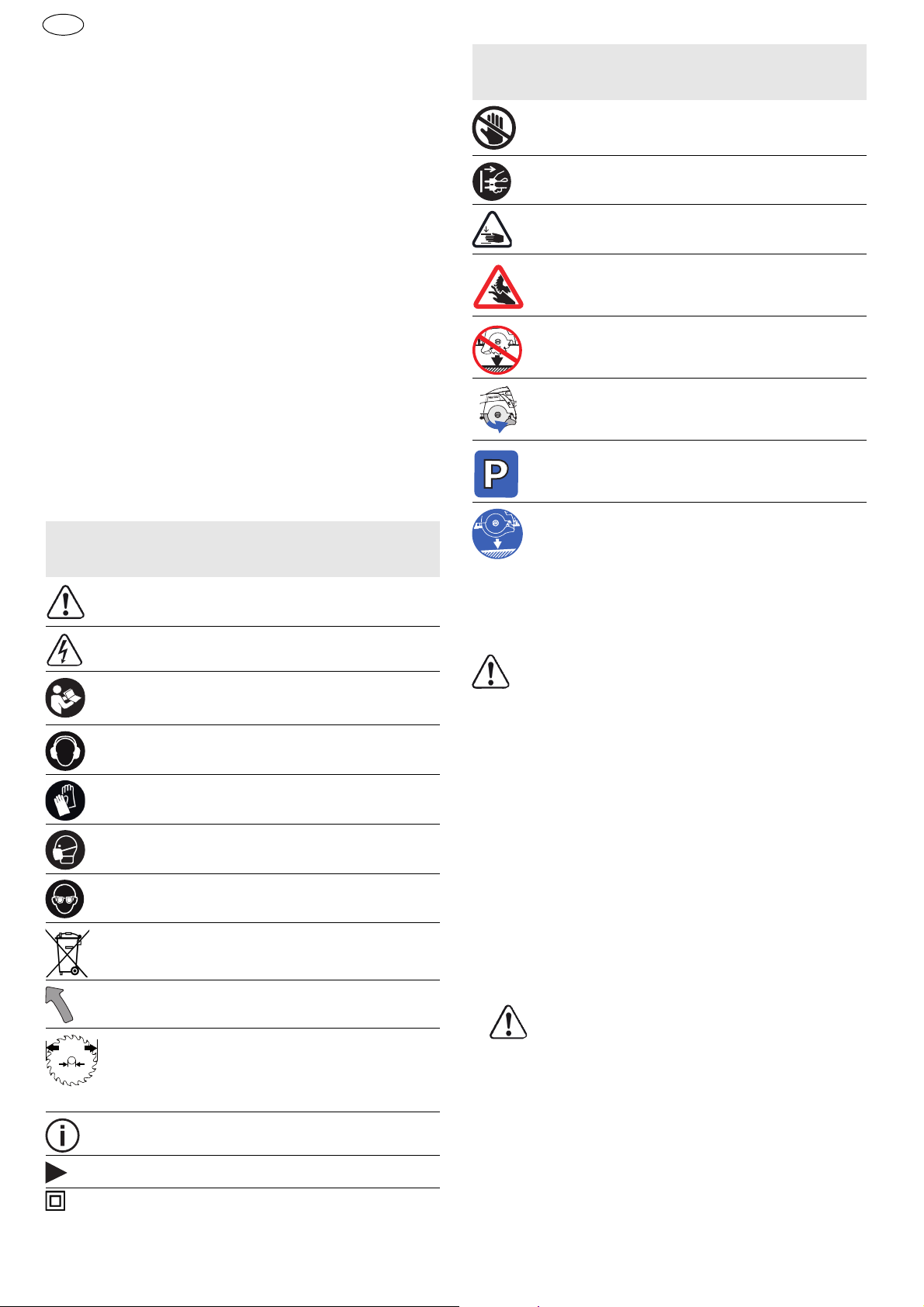

1Symbole

Symbol Bedeutung

Handlungsanweisung Schutzklasse II

Gefahrenbereich! Hände fernhalten!

Netzstecker ziehen!

Quetschgefahr für Finger und Hände!

Schnittgefahr durch freistehendes Sägeblatt

Säge mit freistehendem Sägeblatt, nicht ablegen

Pendelschutzhaube geschlossen

Parkposition

Symbol Bedeutung

Warnung vor allgemeiner Gefahr

Warnung vor Stromschlag

Betriebsanleitung, Sicherheitshinweise lesen!

Gehörschutz tragen!

Schutzhandschuhe tragen!

Atemschutz tragen!

Schutzbrille tragen!

Nicht in den Hausmüll geben.

Drehrichtung der Säge und des Sägeblatts

Sägeblattabmessung a ... Durchmesser

b ... Aufnahmebohrung Tipp, Hinweis

Säge nur mit geschlossener Pendelschutzhaube ablegen

2 Sicherheitshinweise

2.1 Allgemeine Sicherheitshinweise

WARNUNG!

hinweise und Anweisungen.

bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

2.2 Maschinenspezifische Sicherheitshinweise für Handkreissägen

Sägeverfahren

den nicht in den Sägebereich und an das Sägeblatt. Halten Sie mit Ihrer zweiten Hand den Zusatzgriff oder das Motorgehäuse.

GEFAHR!

Lesen Sie alle Sicherheits-

Versäumnisse

Kommen Sie mit Ihren Hän-

Wenn beide

HK 85 EB

Hände die Kreissäge halten, kann das Sägeblatt diese nicht verletzen.

Greifen Sie nicht unter das Werkstück.

Die Schutzhaube kann Sie unterhalb des Werkstückes nicht vor dem Sägeblatt schützen.

Passen Sie die Schnitttiefe an die Dicke des Werkstücks an.

Es sollte weniger als eine volle

Zahnhöhe unter dem Werkstück sichtbar sein.

Halten Sie das zu sägende Werkstück niemals in der Hand oder über dem Bein fest. Sichern Sie das Werkstück an einer stabilen Aufnahme.

Es ist wichtig, das Werkstück gut zu befestigen, um die Gefahr von Körperkontakt, Klemmen des Sägeblattes oder Verlust der Kontrolle zu minimieren.

Fassen Sie das Elektrowerkzeug an den isolierten Griffflächen [1-17] an, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann.

Kontakt mit einer spannungsführenden Leitung setzt auch die Metallteile des Elektrowerkzeugs unter Spannung und führt zu einem elektrischen Schlag.

Verwenden Sie beim Längsschneiden immer einen Anschlag oder eine gerade Kantenführung.

Dies verbessert die Schnittgenauigkeit und verringert die Möglichkeit, dass das Sägeblatt klemmt.

Verwenden Sie immer Sägeblätter in der richtigen Größe und mit passender Aufnahmebohrung (z.B. sternförmig oder rund).

Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.

Verwenden Sie niemals beschädigte oder fal-

sche Sägeblatt-Spannflansche oder -Schrauben.

Die Sägeblatt-Spannflansche und Schrauben wurden speziell für Ihre Säge konstruiert, für optimale Leistung und Betriebssicherheit.

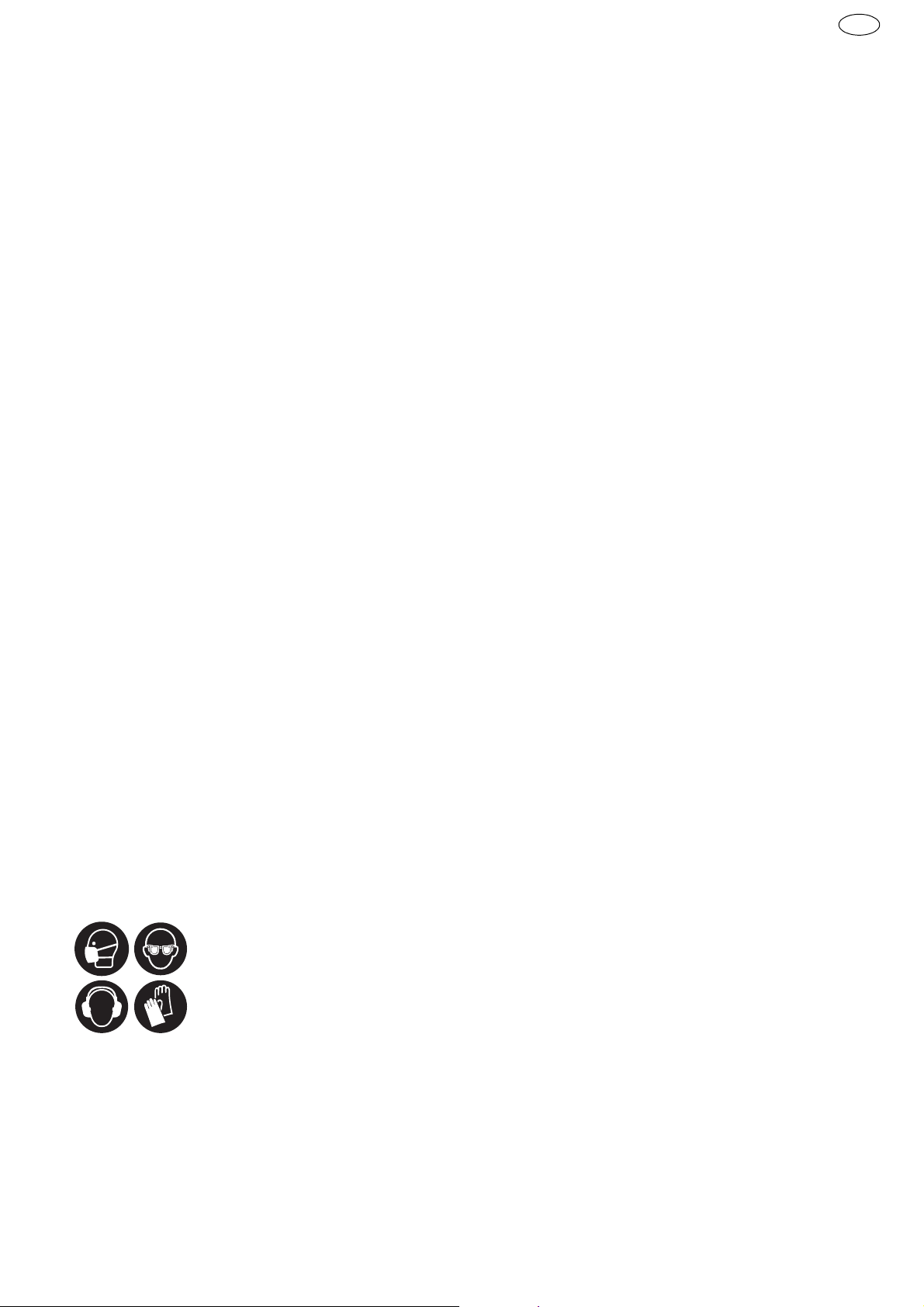

Tragen Sie geeignete persönli-

che Schutzausrüstungen:

Gehörschutz, Schutzbrille, Staubmaske bei stauberzeugenden Arbeiten, Schutzhandschuhe beim Bearbeiten rauher Materi-

alien und beim Werkzeugwechsel.

Rückschlag - Ursache und entsprechende Sicherheitshinweise

– Ein Rückschlag ist die plötzliche Reaktion eines

hakenden, klemmenden oder falsch ausgerichteten Sägeblattes, die dazu führt, dass eine unkontrollierte Säge abhebt und sich aus dem

Werkstück heraus in Richtung der Bedienperson bewegt;

– wenn sich das Sägeblatt in dem sich schließen-

den Sägespalt verhakt oder verklemmt, blockiert es, und die Motorkraft schlägt das Gerät in Richtung der Bedienperson zurück;

– wird das Sägeblatt im Sägeschnitt verdreht oder

falsch ausgerichtet, können sich die Zähne des hinteren Sägeblattbereiches in der Oberfläche des Werkstücks verhaken, wodurch das Sägeblatt aus dem Sägespalt heraus und die Säge in Richtung der Bedienperson zurückspringt.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Säge. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

Halten Sie die Säge mit beiden Händen fest und bringen Sie Ihre Arme in eine Stellung, in der Sie die Rückschlagkräfte abfangen können. Halten Sie sich immer seitlich des Sägeblattes, nie das Sägeblatt in eine Linie mit Ihrem Körper bringen.

Bei einem Rückschlag kann die Kreissäge rückwärts springen, jedoch kann die Bedienperson die Rückschlagkräfte beherrschen, wenn geeignete Maßnahmen getroffen wurden.

Falls das Sägeblatt verklemmt oder Sie die Arbeit unterbrechen, lassen Sie den Ein-/Ausschalter los und halten Sie die Säge im Werkstoff ruhig, bis das Sägeblatt vollständig zum Stillstand gekommen ist. Versuchen Sie nie, die Säge aus dem Werkstück zu entfernen oder sie rückwärts zu ziehen, solange das Sägeblatt sich bewegt, sonst kann ein Rückschlag erfolgen.

Ermitteln und beheben Sie die Ursache

für das Verklemmen des Sägeblattes.

Wenn Sie eine Säge, die im Werkstück steckt,

wieder starten wollen, zentrieren Sie das Sägeblatt im Sägespalt und überprüfen Sie, ob die Sägezähne nicht im Werkstück verhakt sind.

Klemmt das Sägeblatt, kann es sich aus dem Werkstück heraus bewegen oder einen Rückschlag verursachen, wenn die Säge erneut gestartet wird.

Stützen Sie große Platten ab, um das Risiko eines Rückschlags durch ein klemmendes Sägeblatt zu vermindern.

Große Platten können sich unter ihrem Eigengewicht durchbiegen. Platten müssen auf beiden Seiten, sowohl in Nähe des Sägespalts als auch an der Kante, abgestützt werden.

Verwenden Sie keine stumpfen oder beschädigten Sägeblätter.

Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhöhte

Reibung, Klemmen des Sägeblattes und Rückschlag.

Ziehen Sie vor dem Sägen die Schnitttiefen- und Schnittwinkeleinstellungen fest.

Wenn sich während des Sägens die Einstellungen verändern, kann sich das Sägeblatt verklemmen und ein Rückschlag auftreten.

Seien Sie besonders vorsichtig bei „Tauchschnitten“ in bestehende Wände oder andere nicht einsehbare Bereiche.

Das eintauchende Sägeblatt kann beim Sägen in verborgene Objekte blockieren und einen Rückschlag verursachen.

Funktion der unteren Schutzhaube

Überprüfen Sie vor jeder Benutzung, ob die untere Schutzhaube einwandfrei schließt. Verwenden Sie die Säge nicht, wenn die untere Schutzhaube nicht frei beweglich ist und sich nicht sofort schließt. Klemmen oder binden Sie die untere Schutzhaube niemals in geöffneter Position fest.

Sollte die Säge unbeabsichtigt zu Boden fallen, kann die untere Schutzhaube verbogen werden. Öffnen Sie die Schutzhaube mit dem Rückziehhebel und stellen Sie sicher, dass sie sich frei bewegt und bei allen Schnittwinkeln und -tiefen weder Sägeblatt noch andere Teile berührt.

Überprüfen Sie die Funktion der Feder für die untere Schutzhaube. Lassen Sie die Säge vor dem Gebrauch warten, wenn untere Schutzhaube und Feder nicht einwandfrei arbeiten.

schädigte Teile, klebrige Ablagerungen oder Anhäufungen von Spänen lassen die untere Schutzhaube verzögert arbeiten.

Öffnen Sie die untere Schutzhaube von Hand

nur bei besonderen Schnitten, wie z.B. „Tauchund Winkelschnitten“. Öffnen Sie die untere Schutzhaube mit dem Rückziehhebel und lassen Sie diesen los, sobald das Sägeblatt in das Werkstück eintaucht.

Bei allen anderen Sägearbeiten soll die untere Schutzhaube automatisch arbeiten.

Legen Sie die Säge nicht auf der Werkbank oder dem Boden ab, ohne dass die untere Schutzhaube das Sägeblatt bedeckt.

Ein ungeschütztes, nachlaufendes Sägeblatt bewegt die Säge entgegen der Schnittrichtung und sägt, was ihm im Weg ist. Beachten Sie dabei die Nachlaufzeit der Säge.

Funktion des Führungskeils [1-5]

Verwenden Sie das für den Führungskeil passende Sägeblatt.

Damit der Führungskeil wirkt,

Be-

HK 85 EB

muss das Stammblatt des Sägeblattes dünner als der Führungskeil sein und die Zahnbreite mehr als die Führungskeildicke betragen.

Betreiben Sie die Säge nicht mit verbogenem Führungskeil.

Bereits eine geringe Störung kann das Schließen der Schutzhaube verlangsamen.

Weitere Sicherheitshinweise

–

Dieses Elektrowerkzeug darf nicht in einen Arbeitstisch eingebaut werden.

Durch den Einbau in einen von einem Fremdhersteller angebotenen oder selbstgefertigten Arbeitstisch kann das Elektrowerkzeug unsicher werden und zu schweren Unfällen führen.

–

Greifen Sie nicht mit den Händen in den Spanauswurf.

Sie können sich an rotierenden Teilen

verletzen.

–

Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu.

Der Kontakt des Einsatzwerkzeuges mit einer spannungsführenden Leitung kann zu Feuer und einem elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.

–

Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen.

Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.

– Das Gerät nicht für Überkopf-Arbeiten anwen-

den.

Beim Arbeiten können schädliche/giftige Stäu-

–

be entstehen (z.B. bleihaltiger Anstrich, einige Holzarten oder Metalle).

Das Berühren oder Einatmen dieser Stäube kann für die Bedienperson oder in der Nähe befindliche Personen eine Gefährdung darstellen. Beachten Sie die in Ihrem Land gültigen Sicherheitsvorschriften.

Tragen Sie zum Schutz Ihrer Gesundheit eine P2-Atemschutzmaske.

Sorgen Sie in geschlossenen Räumen für ausreichende Belüftung und schließen Sie ggf. ein Absaugmobil an.

2.3 Restrisiken

Trotz Einhaltung aller relevanter Bauvorschriften können beim Betreiben der Maschine noch Gefahren entstehen, z.B. durch:

HK 85 EB

– Berühren des Sägeblattes im Bereich der An-

fahröffnung unterhalb des Sägetisches,

– Berühren des unterhalb des Werkstücks vorste-

henden Teils des Sägeblattes beim Schneiden,

– Berühren von sich drehenden Teilen von der Sei-

te: Sägeblatt, Spannflansch, Flansch-Schraube,

– Rückschlag der Maschine beim Verklemmen im

Werkstück,

– Berühren spannungsführender Teile bei geöffne-

tem Gehäuse und nicht gezogenem Netzstecker, – Wegfliegen von Werkstückteilen, – Wegfliegen von Werkzeugteilen bei beschädigten

Werkzeugen, –Geräuschemission, –Staubemission.

2.4 Aluminiumbearbeitung

Bei der Bearbeitung von Aluminium sind aus Sicherheitsgründen folgende Maßnahmen einzuhalten:

– Vorschalten eines Fehlerstrom- (FI-, PRCD-)

Schutzschalters. – Elektrowerkzeug an ein geeignetes Absauggerät

anschließen. – Elektrowerkzeug regelmäßig von Staubablage-

rungen im Motorgehäuse reinigen. – Verwenden Sie ein Aluminium-Sägeblatt.

Schutzbrille tragen!

– Beim Sägen von Platten muss mit Petroleum ge-

schmiert werden, dünnwandige Profile (bis

3 mm) können ohne Schmierung bearbeitet wer-

den.

2.5 Emissionswerte

Die nach EN 60745 ermittelten Werte betragen typischerweise:

Schalldruckpegel L

= 89 dB(A)

Schallleistungspegel LWA = 100 dB(A) Unsicherheit K = 3 dB

Schwingungsemissionswert (3-achsig)

Sägen von Holz ah = 4,0 m/s Sägen von Metall ah = 3,5 m/s Unsicherheit K = 1,5 m/s

2 2 2

Die angegebenen Emissionswerte (Vibration, Geräusch)

– dienen dem Maschinenvergleich, – eignen sich auch für eine vorläufige Einschät-

zung der Vibrations- und Geräuschbelastung beim Einsatz,

– repräsentieren die hauptsächlichen Anwendun-

gen des Elektrowerkzeugs.

Erhöhung möglich bei anderen Anwendungen, mit anderen Einsatzwerkzeugen oder wenn ungenügend gewartet. Leerlauf- und Stillstandszeiten der Maschine beachten!

3 Bestimmungsgemäße Verwendung

Handkreissäge bestimmt zum Sägen von – Holz und holzähnlichen Werkstoffen, – gips- und zementgebundenen Faserstoffen, – Kunststoffen, – Aluminium (nur mit einem von Festool angebote-

nen Spezialsägeblatt für Aluminium)

Es dürfen nur original Festool Sägeblätter mit folgenden Eigenschaften verwendet werden: Sägeblattdurchmesser 230 mm; Schnittbreite 2,5 mm; Aufnahmebohrung 30 mm; Stammblattdicke empfohlen 1,8 mm, max. 2,0 mm; geeignet für Drehzahlen bis 6600 min zen.

In Verbindung mit dem von Festool angebotenen Umbausatz Nuteinrichtung kann die Handkreissäge zur Nutfräse umgerüstet werden.

Dieses Elektrowerkzeug ist ausschließlich zur Verwendung von unterwiesenen Personen oder Fachkräften bestimmt und zugelassen.

Bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer.

-1

. Keine Schleifscheiben einset-

VORSICHT

Beim Arbeiten eintretender Schall Schädigung des Gehörs



Benutzen Sie einen Gehörschutz!

Schwingungsemissionswert a dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60745:

(Vektorsumme

4 Technische Daten

Handkreissäge HK 85 EB

Leistung 2300 W Drehzahl (Leerlauf) 1500 - 3300 min Drehzahl max.

4000 min Schrägstellung 0 - 60° Schnitttiefe bei 0° 0 - 86 mm max. Schnitttiefe bei 45° 62 mm

-1

HK 85 EB

+FS

Handkreissäge HK 85 EB

max. Schnitttiefe bei 60° 47 mm Sägeblattabmessung 230 x 2,5 x 30 mm Gewicht (ohne Netzka-

7,0 kg

bel) Schutzklasse /II

max. auftretbare Drehzahl bei fehlerhafter Elektronik.

5 Geräteelemente

[1-1] [1-2] [1-3] [1-4] [1-5] [1-6] [1-7] [1-8] [1-9]

[1-10] [1-11]

Handgriffe Einschaltsperre Hebel für Werkzeugwechsel Rückziehhebel für Pendelschutzhaube Führungskeil Pendelschutzhaube Ein-/Ausschalter Hebel für Tauchfunktion zweigeteilte Skala für Schnitttiefenan-

schlag (mit/ohne Führungsschiene) drehbarer Absaugstutzen Winkelskala

7 Einstellungen

WARNUNG

Verletzungsgefahr, Stromschlag



Vor allen Arbeiten an der Maschine stets den Netzstecker aus der Steckdose ziehen!

7.1 Elektronik Sanftanlauf

Der elektronisch geregelte Sanftanlauf sorgt für ruckfreien Anlauf des Elektrowerkzeugs.

Drehzahlregelung

Die Drehzahl lässt sich mit dem Stellrad stufenlos im Drehzahlbereich (siehe Technische Daten) einstellen. Dadurch können Sie die Schnittgeschwindigkeit der jeweiligen Oberfläche optimal anpassen (siehe Tabelle - Seite 16).

Strombegrenzung

Die Strombegrenzung verhindert bei extremer Überlastung eine zu hohe Stromaufnahme. Dies kann zu einer Verringerung der Motordrehzahl führen. Nach Entlastung läuft der Motor sofort wieder an.

[1-16]

[1-12] [1-13] [1-14] [1-15] [1-16] [1-17]

Drehknopf zur Winkeleinstellung Schnitttiefeneinstellung Stellbacken Netzanschlussleitung Drehzahlregelung Isolierte Griffflächen (grau schattierter

Bereich)

6 Inbetriebnahme

WARNUNG

Unzulässige Spannung oder Frequenz! Unfallgefahr



Angaben auf Typenschild beachten.



Länderbesonderheiten beachten.

Maschine vor dem Anschließen und Lösen der Netzanschlussleitung stets ausschalten!

6.1 Ein-/Ausschalten



Einschaltsperre



Ein-/Ausschalter

drücken = Ein loslassen = AUS

[1-2]

nach oben schieben.

[1-7]

drücken.

Bremse

Die HK 85 EB besitzt eine elektronische Bremse. Nach dem Ausschalten wird das Sägeblatt in ca. 2 s elektronisch zum Stillstand abgebremst.

Temperatursicherung

Bei zu hoher Motortemperatur werden Stromzufuhr und Drehzahl reduziert. Das Elektrowerkzeug läuft nur noch mit verringerter Leistung, um eine rasche Abkühlung durch die Motorlüftung zu ermöglichen. Nach Abkühlung läuft das Elektrowerkzeug wieder selbstständig hoch.

7.2 Schnitttiefe einstellen

Die Schnitttiefe lässt sich von 0 - 86 mm einstellen.



Schnitttiefeneinstellung

[2-1]

zusammendrü-

cken.



Sägeaggregat am Haupthandgriff nach oben ziehen oder unten drücken.

Schnitttiefe ohne Führungs-/Kappschiene max. 86 mm Schnitttiefe mit Führungs-/Kappschiene max. 82 mm

7.3 Schnittwinkel einstellen



Bei der Einstellung des Schnittwinkels muss der Sägetisch auf einer ebenen Fläche stehen.

HK 85 EB

zwischen 0° und 60°:



Drehknopf



Sägeaggregat bis zum gewünschten Schnittwinkel



Drehknopf



Die beiden Stellungen (0° und 60°) sind von

[3-2]

[3-1]

[3-2]

öffnen.

schwenken.

schließen.

Werk aus eingestellt und können vom Kundendienst nachjustiert werden.



Bei Winkelschnitten ist die Schnitttiefe geringer als der angezeigte Wert auf der Schnitttiefenskala.

7.4 Pendelschutzhaube verstellen Verletzungsgefahr! Scharfe Kanten!

plötzlichem Loslassen schwingt die Pendelschutzhaube schnell zurück.

Die Pendelschutzhaube mit dem Rückziehhebel

[1-6]

darf ausschließlich

[1-4]

geöffnet werden.

Bei



Äußeren Flansch

[4-10]

so einsetzen, dass die Mitnahmezapfen in die Aussparung des inneren Flansches eingreift.



Rückziehhebel schutzhaube

[4-4]

loslassen und Pendel-

[4-6]

in ihre endgültige Stellung

zurück schwenken lassen.



Schraube



Hebel

Verletzungsgefahr!

[4-7]

[4-3]

zurücklegen.

fest anziehen.

Kontrollieren Sie nach

jedem Sägeblattwechsel den festen Sitz des

Sägeblattes. Durch einen lockeren Spannflansch können die Schneiden des Sägeblattes ausbrechen, durch eine lockere Schraube kann sich das Sägeblatt lösen.

7.6 Absaugung

WARNUNG

7.5 Sägeblatt wechseln

WARNUNG

Verletzungsgefahr, Stromschlag



Vor allen Arbeiten an der Maschine stets den Netzstecker aus der Steckdose ziehen!

VORSICHT

Heißes und scharfes Werkzeug Verletzungsgefahr



Keine stumpfen und defekten Einsatzwerkzeuge verwenden!



Schutzhandschuhe tragen.



Säge vor dem Sägeblattwechsel auf 0°-Stellung schwenken und maximale Schnitttiefe einstellen.



Säge zum Wechseln an Tischkante stellen.



Hebel

[4-3]



Schraube schlüssel



Pendelschutzhaube Rückziehhebel



Sägeblatt



Neues Sägeblatt einsetzen.

bis zum Anschlag umlegen.

[4-7]

mit dem Innensechskant-

[4-2]

öffnen.

[4-6]

ausschließlich mit

[4-4]

geöffnet halten.

[4-8]

entnehmen.

Die Drehrichtung vom Sägeblatt und Säge

[4-5]

müssen übereinstim-

men!

[4-9]

Gesundheitsgefährdung durch Stäube



Nie ohne Absaugung arbeiten.



Nationale Bestimmungen beachten.

Festool Absaugmobil

An das Winkelstück am Absaugstutzen

[5-1]

kann ein Festool Absaugmobil mit einem Absaugschlauchdurchmesser von 27 mm oder 36 mm (36 mm wegen geringerer Verstopfungsgefahr empfohlen) angeschlossen werden.

– Wird kein Antistatik-Saugschlauch verwendet,

kann es zu statischer Aufladung kommen. Der Anwender kann einen elektrischen Schlag bekommen.



Bei Arbeiten ohne Staubabsaugung kann der Absaugstutzen

[5-1]

in die gewünschte Position

gedreht werden.

8 Arbeiten mit dem Elektrowerkzeug

Beachten Sie beim Arbeiten alle eingangs eingeführten Sicherheitshinweise sowie folgende Regeln:

– Führen Sie das Elektrowerkzeug nur im einge-

schalteten Zustand gegen das Werkstück.

– Kontrollieren Sie vor jedem Einsatz die Funktion

der Pendelschutzhaube und verwenden Sie das Elektrowerkzeug nur, wenn diese ordnungsgemäß funktioniert.

– Befestigen Sie das Werkstück stets so, dass es

sich beim Bearbeiten nicht bewegen kann.

– Halten Sie das Elektrowerkzeug beim Arbeiten

immer mit beiden Händen an den Handgriffen

[1-1]

. Dies vermindert die Verletzungsgefahr

und ist die Voraussetzung für exaktes Arbeiten.

– Schieben Sie die Säge stets nach vorne

[7-8]

keinesfalls rückwärts zu sich heranziehen.

– Vermeiden Sie durch eine angepasste Vorschub-

geschwindigkeit eine Überhitzung der Schneiden des Sägeblattes, und beim Schneiden von Kunststoffen ein Schmelzen des Kunststoffes.

– Vergewissern Sie sich vor dem Arbeiten, dass der

Drehknopf

[1-12]

fest angezogen ist.

– Arbeiten Sie nicht mit der Maschine, wenn die

Elektronik defekt ist, da dies zu überhöhten Drehzahlen führen kann. Eine fehlerhafte Elektronik erkennen Sie am fehlenden Sanftanlauf oder wenn keine Drehzahlregelung möglich ist.

8.1 Sägen nach Anriss

Die Schnittanzeiger zeigen den Schnittverlauf ohne Führungsschiene an:

0°-Schnitte: 45°-Schnitte:

[6-1]

[6-2]

8.2 Abschnitte sägen

Die Säge mit dem vorderen Teil des Sägetisches auf das Werkstück aufsetzen, Säge einschalten und in Schnittrichtung vorschieben.

HK 85 EB

Die Kerbe

[7-4]

zeigt bei maximaler Schnitttiefe und Verwendung der Führungsschiene den hintersten Schnittpunkt des Sägeblattes (Ø 230 mm) an.

8.4 Betrieb mit elektrischem Generator (EG)

mit Verbrennungsmotorantrieb



Festool gewährt keine Garantie auf fehlerlosen Betrieb des Elektrowerkzeugs mit einem beliebigen EG.

Das Elektrowerkzeug kann mit EG betrieben werden, wenn folgende Bedingungen erfüllt sind:

– die Ausgangsspannung des EG muss stets im

Bereich 230VAC ±10% liegen, der EG sollte mit automatischer Spannungsregulation (AVR - Automatic Voltage Regulation) ausgestattet sein, ohne diese Regulation arbeitet das Elektrowerkzeug nicht richtig und kann beschädigt werden!

– die Leistung des EG muss mindestens 2,5 mal

größer sein als der Anschlusswert des Elektrowerkzeugs (d.h. 6 kW).

– bei Betrieb mit einem ungenügend leistungs-

starken EG kann die Drehzahl schwanken und die Leistung des Elektrowerkzeugs kann sinken.

8.3 Ausschnitte sägen (Tauchschnitte)

Um Rückschläge zu vermeiden sind bei Tauchschnitten folgende Hinweise unbedingt zu beachten:

– Säge stets mit der hinteren Kante des Sägeti-

sches gegen einen festen Anschlag anlegen.

Vorsicht! Quetschgefahr!

Bei der Einstellung von Tauchschnitten mit der freien Hand immer die Maschine festhalten. Positionieren Sie die Finger nie hinter oder unter dem Sägeblatt!

Vorgehensweise



Schnitttiefe einstellen,



Hebel

[7-1]

nach unten drücken.

siehe Kap. 7.2

Sägeaggregat schwenkt nach oben in Tauchposition.



Rückziehhebel

[7-2]

bis zum Anschlag nach un-

ten gedrückt halten.

Pendelschutzhaube

[7-5]

öffnet sich und legt

das Sägeblatt frei.



Säge auf das Werkstück aufsetzen und an einen Anschlag (Rückschlagstopp) anlegen.



Säge einschalten.



Säge langsam auf die eingestellte Schnitttiefe bis zum einrasten nach unten drücken, Rückziehhebel tung

[7-2]

[7-8]

vorschieben.

loslassen und in Schnittrich-

9 Wartung und Pflege

WARNUNG

Verletzungsgefahr, Stromschlag



Vor allen Wartungs- und Pflegearbeiten stets den Netzstecker aus der Steckdose ziehen!



Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kundendienstwerkstatt durchgeführt werden.

Kundendienst und Reparatur

durch Hersteller oder durch Servicewerkstätten: Nächstgelegene Adresse unter: www.festool.com/service

EKAT

Folgende Hinweise beachten:



Nur original Festool Ersatzteile verwenden! Bestell-Nr. unter:

www.festool.com/service

Eine regelmäßige Reinigung der Maschine, vor allem der Verstelleinrichtungen und der Führungen, stellt einen wichtigen Sicherheitsfaktor dar.

Halten Sie zur Sicherung der Luftzirkulation die Kühlluftöffnungen im Gehäuse stets frei und sau-

nur

HK 85 EB

ber.



Um Splitter und Späne aus dem Elektrowerkzeug zu entfernen, saugen Sie alle Öffnungen ab.



Die Pendelschutzhaube muss sich immer frei bewegen und selbstständig schließen können. Den Bereich um die Pendelschutzhaube stets sauber halten. Staub und Späne durch Ausblasen mit Druckluft oder mit einem Pinsel reinigen.

10 Zubehör

Die Bestellnummern für Zubehör und Werkzeuge finden Sie in Ihrem Festool Katalog oder im Internet unter „www.festool.com“.

Zusätzlich zu dem beschriebenen Zubehör bietet Festool weiteres umfangreiches System-Zubehör an, das Ihnen einen vielfältigen und effektiven Einsatz Ihrer Säge gestattet, z.B.:

• Staubfangbeutel SB-TSC

• beidseitig geführter gekröpfter Parallelanschlag PA-A HK

• Nuteinrichtung VN-HK85 D130_16-25

10.1 Sägeblätter, sonstiges Zubehör

Um unterschiedliche Werkstoffe rasch und sauber schneiden zu können, bietet Ihnen Festool für alle Einsatzfälle speziell auf Ihre Festool Handkreissäge abgestimmte Sägeblätter an.

10.2 Parallelanschlag [8]

Der Parallelanschlag (beidseitig) dient zur Führung

[8A]

der Säge parallel zur Werkstückkante für einen geraden und genauen Schnitt auch als Tischverbreiterung

[8B]

einsetzbar.

10.3 Führungsschiene

Die Führungsschiene ermöglicht präzise, saubere Schnitte und schützt gleichzeitig die Werkstückoberfläche vor Beschädigungen.

In Verbindung mit dem umfangreichen Zubehör lassen sich mit dem Führungssystem exakte Winkelschnitte, Gehrungsschnitte und Einpassarbeiten erledigen. Die Befestigungsmöglichkeit mittels Zwingen

[7-6]

sorgt für einen festen Halt und si-

cheres Arbeiten.



Führungsspiel des Sägetisches auf der Führungsschiene mit den beiden Stellbacken einstellen.

Vor dem ersten Einsatz der Führungsschiene den Splitterschutz [7-3] einsägen:



Säge mit der gesamten Führungsplatte am hinteren Ende der Führungsschiene aufsetzen,

und ist

[7-7]



Säge auf 0°-Stellung schwenken und maximale Schnitttiefe einstellen,



Säge einschalten.



Splitterschutz langsam ohne abzusetzen auf der ganzen Länge zusägen.

Die Kante des Splitterschutzes entspricht nun exakt der Schnittkante.

10.4 Kappschiene

Die Kappschiene ist bestimmungsgemäß zum Sägen von Holz und Plattenwerkstoffen geeignet.

Sie ermöglicht präzise und saubere Schnitte, besonders Winkelschnitte lassen sich einfach und wiederholgenau durchführen. Die Säge bewegt sich nach dem Sägevorgang automatisch zurück in die Ausgangsposition.



Vor dem ersten Einsatz muss der Splitterschutz eingesägt werden,

siehe Kap. 10.3

Vor jedem Einsatz die Rückzugfunktion der Kappschiene überprüfen

und ggf. reparieren lassen. Niemals verwenden, wenn der automatische Rückzug nicht funktioniert.

Säge mit der Kappschiene verbinden



Säge in Sägerichtung auf die Kappschiene aufschieben.

Die Säge greift in das Gleitstück Der Schnellverschluss

[9-1]

[9-2]

ein.

rastet hinter dem

Sägetisch ein.

Die Säge ist mit der Kappschiene fest verbunden.

Säge von der Kappschiene lösen



Säge leicht in Sägerichtung nach vorne schieben.



Schnellverschluss



Säge gegen Sägerichtung nach hinten abziehen.

[9-1]

nach vorne verdrehen.

Vorgehensweise zum Kappsägen



Drehknopf am einstellbaren Anschlag

[9-4]

öff-

nen.



Winkel an der Skala



Drehknopf am einstellbaren Anschlag

[9-5]

einstellen.

[9-4]

schließen.



Schnitttiefe und Schnittwinkel an Säge einstellen,

siehe Kap. 7.2 und 7.2



Führungsspiel des Sägetisches auf der Kappschiene mit den beiden Stellbacken

[9-3]

ein-

stellen.

Die Säge muss leicht über die Schiene laufen.



Den einstellbaren Anschlag

[9-4]

und den festen Anschlag gegen das Werkstück anlegen und Kappschiene auflegen.



Säge einschalten.



Säge in Sägerichtung schieben.

Pendelschutzhaube öffnet sich. Abschnitt sägen.

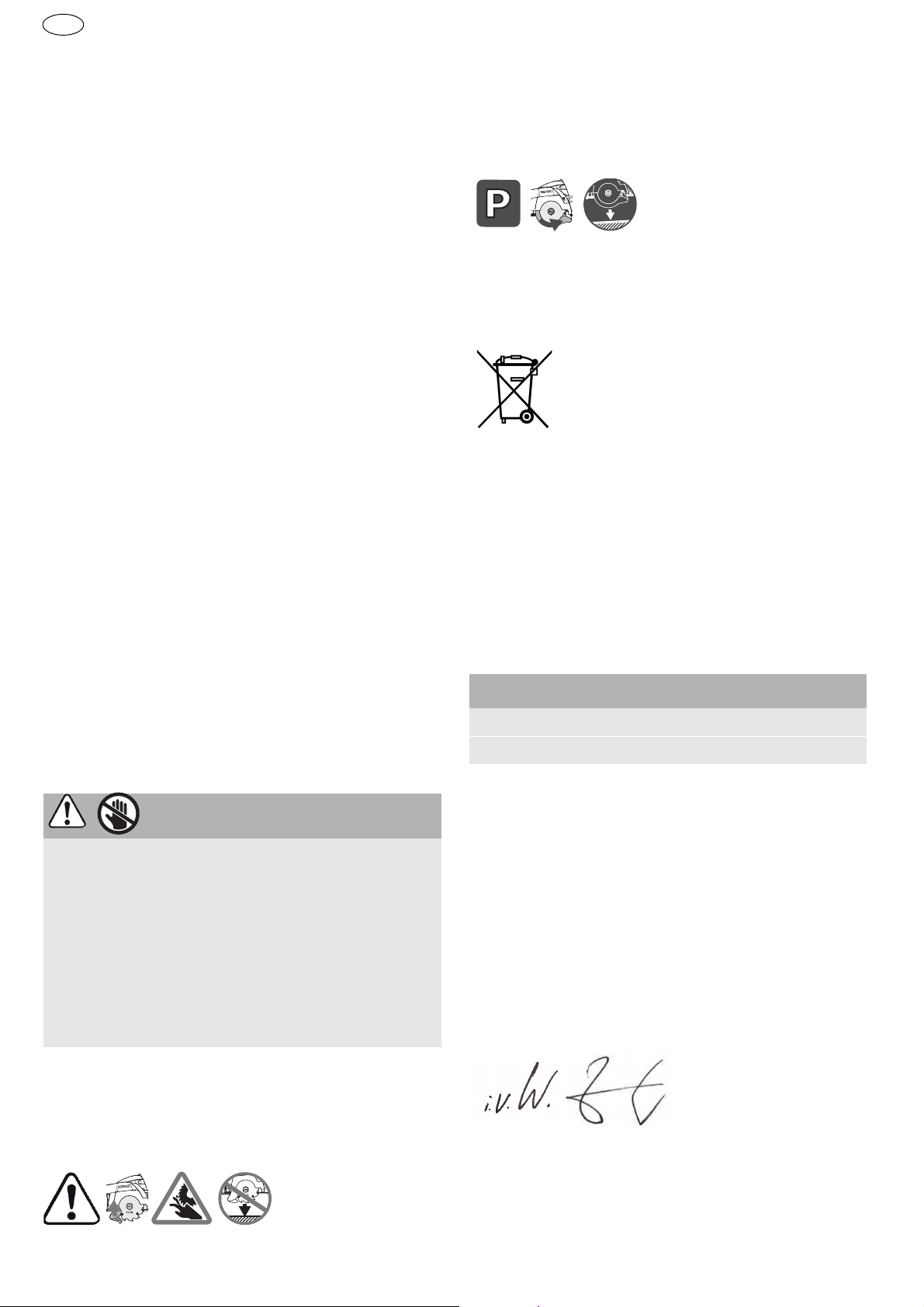

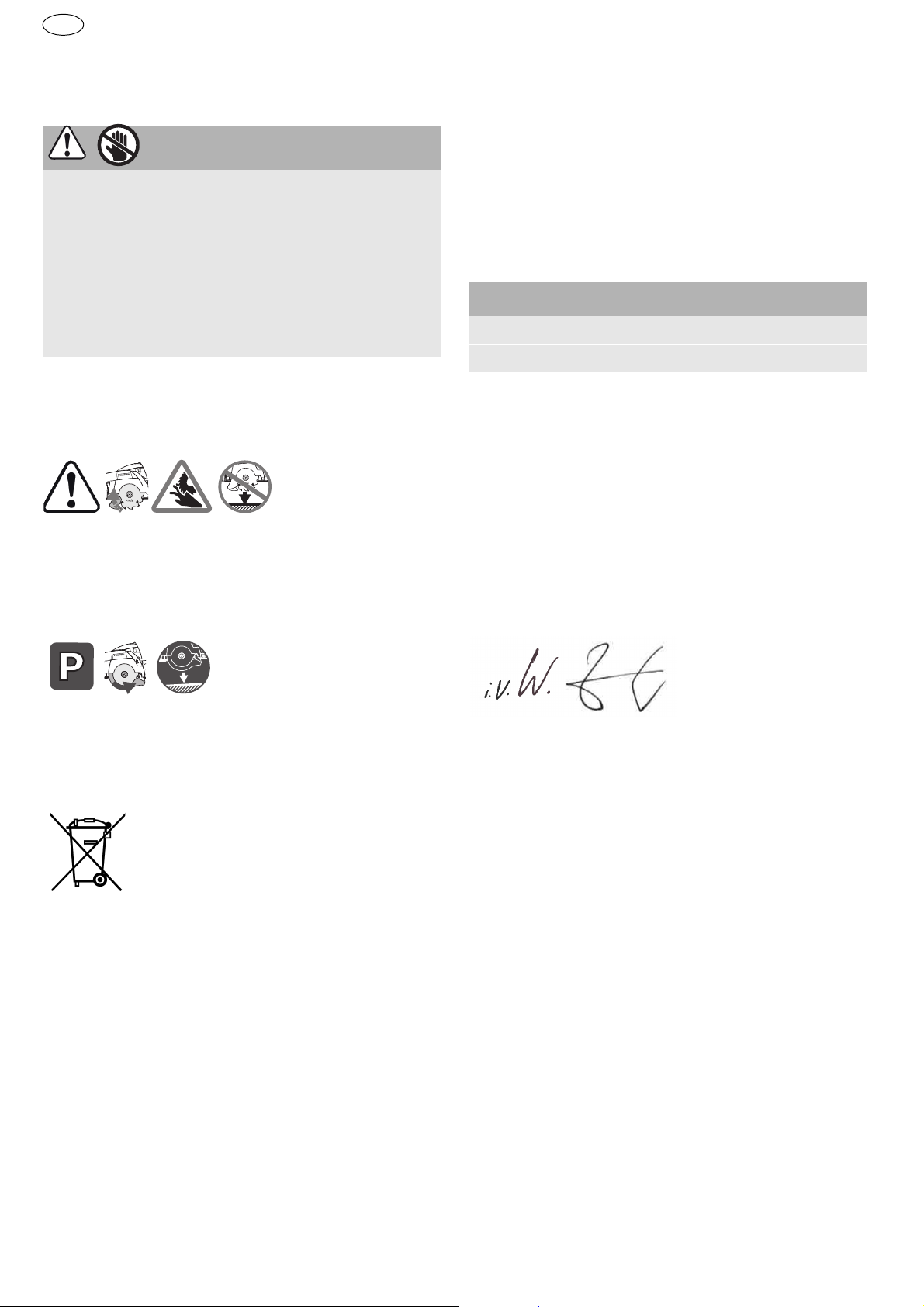

WARNUNG

Freiliegendes rotierendes Sägeblatt Verletzungsgefahr



Nicht mit den Händen in den Sägebereich und an das Sägeblatt kommen.



Nicht unter das Werkstück greifen.



Werkstück nicht in der Hand oder über dem Bein festhalten.



Nach dem Sägevorgang, Säge ausschalten.



Säge in die Ausgangsposition zurückziehen.



Kappschiene vom Werkstück abheben.

WARNUNG! Verletzungsgefahr! Säge mit freiste-

hendem Sägeblatt, nicht ablegen!

oder die Pendelschutzhaube nicht in die Ausgangsstellung zurück, Sägevorgang unterbrechen, Netzstecker ziehen und Funktionalitäten prüfen, ggf. geklemmte Holzsplitter entfernen.

Geht die Säge

HK 85 EB

schriften beachten.

Nur EU:

Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Informationen zur REACh:

www.festool.com/reach

12 EG-Konformitätserklärung

Handkreissäge Serien-Nr

HK 85 EB 768000, 201073 Jahr der CE-Kennzeichnung: 2015

Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit allen relevanten Anforderungen folgender Richtlinien, Normen oder normativen Dokumenten übereinstimmt:

2006/42/EG, 2004/108/EG (bis 19.04.2016), 2014/ 30/EU (ab 20.04.2016), 2011/65/EU, EN 607451:2009+A11:2010, EN 60745-2-5:2010, EN 550141:2006+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+A2:2008, EN 61000-3-2:2006+A1: 2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

Parkposition - Pendelschutzhaube geschlossen!

In dieser Position darf die

Säge mit Kappschiene abgelegt werden.

11 Umwelt

Gerät nicht in den Hausmüll werfen!

Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung zuführen. Geltende nationale Vor-

Wolfgang Zondler Leiter Forschung, Entwicklung, technische Doku-

mentation 2015-07-01

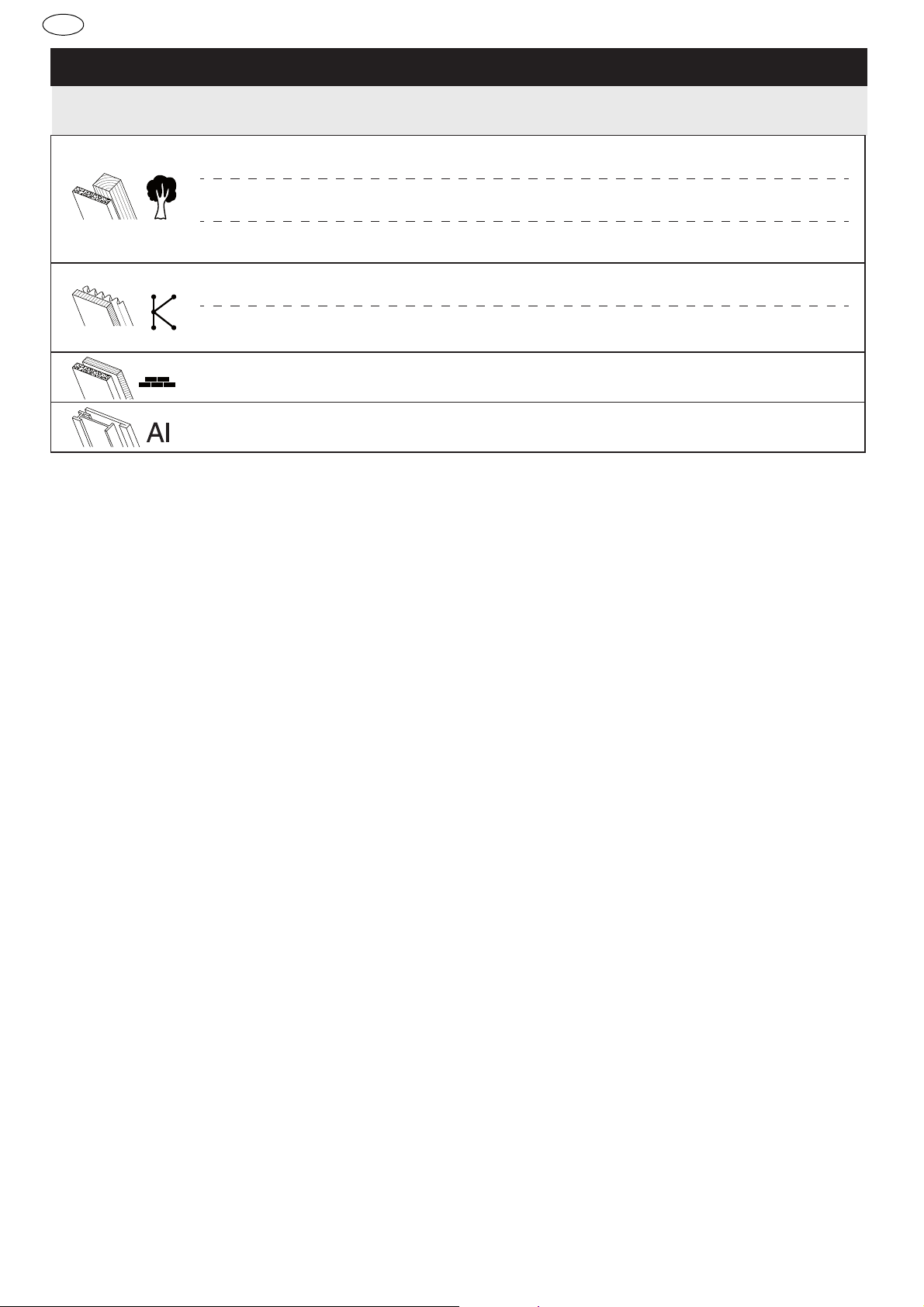

Tabelle 1: Materialgerecht Schneiden - mit der richtigen Geschwindigkeit

Vollholz (hart, weich)

Kunststoffe, faserverstärkte Kunststoffe (GfK), Papier und Gewebe

Gips- und zementgebundene Faserplatten

Aluminiumplatten und -proﬁle bis 15 mm

Acrylglas

Span- und Hartfaserplatten

Schichtholz, Tischlerplatten, furnierte, beschichtete Platten

Material Drehzahlstufe

3-5

4-5

1-3

4-6

HK 85 EB

.fe

Original operating manual

1 Symbols................................................ 17

2 Safety instructions ............................... 17

3 Intended use......................................... 20

4 Technical data ...................................... 20

5 Machine features ................................. 20

6 Operation.............................................. 20

7 Settings ................................................ 21

8 Working with the electric power tool... 22

9 Service and maintenance..................... 23

10 Accessories.......................................... 23

11 Environment......................................... 24

12 EU Declaration of Conformity.............. 25

The specified illustrations appear at the beginning of the Operating Instructions.

1Symbols

Symbol Significance

Warning of general danger

Risk of electric shock

Read operating instructions and safety notices!

Wear ear protection.

Wear protective gloves.

Symbol Significance

Disconnect from the power supply!

Risk of pinching fingers and hands!

Danger of injury by free-moving saw blade

Circular saw with unprotected saw blade, do not lay down

pendulum guard closed

Parking position

Lay down circular saw with closed pendulum guard only

2 Safety instructions

2.1 General safety instructions

WARNING!

structions, illustrations and specifications

provided with this power tool.

instructions listed below may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

Read all safety warnings, in-

Failure to follow all

Wear a dust mask.

2.2 Safety instructions for specific circular

saws

Wear protective goggles.

Do not dispose of as domestic waste.

Direction of rotation of saw and the saw blade

Saw blade dimensions a ... Diameter

b ... Locating bore Tip or advice

Cutting procedures

DANGER!

Keep hands away from cutting area and the blade. Keep your second hand on auxiliary handle, or motor housing.

If both hands are holding the saw, they cannot be cut by the blade.

Do not reach underneath the workpiece.

guard cannot protect you from the blade below the workpiece.

Adjust the cutting depth to the thickness of the

workpiece.

Less than a full tooth of the blade

The

teeth should be visible below the workpiece.

Handling instruction Safety class II

Hazardous area! Keep hands away!

Never hold the workpiece in your hands or across your leg while cutting. Secure the workpiece to a stable platform.

It is important to sup-

port the work properly to minimize body

HK 85 EB

exposure, blade binding, or loss of control.

Hold the power tool by insulated gripping surfaces, when performing an operation where the cutting tool may contact hidden wiring or its own cord.

Contact with a "live" wire will also make exposed metal parts of the power tool "live" and could give the operator an electric shock.

When ripping, always use a rip fence or straight edge guide.

This improves the accuracy of cut

and reduces the chance of blade binding.

Always use blades with correct size and shape (diamond versus round) of arbour holes.

Blades that do not match the mounting hardware of the saw will run off-centre, causing loss of control.

Never use damaged or incorrect blade washers or bolt.

The blade washers and bolt were specially designed for your saw, for optimum performance and safety of operation.

i.Wear suitable protective equipment such as ear protection, safety goggles, a dust mask for work which generates dust, and protective gloves when working with raw materials and when

changing tools.

Kickbacks causes and related warnings

– kickback is a sudden reaction to a pinched,

jammed or misaligned saw blade, causing an uncontrolled saw to lift up and out of the workpiece toward the operator;

– when the blade is pinched or jammed tightly by

the kerf closing down, the blade stalls and the motor reaction drives the unit rapidly back toward the operator;

– if the blade becomes twisted or misaligned in the

cut, the teeth at the back edge of the blade can dig into the top surface of the wood causing the blade to climb out of the kerf and jump back toward the operator.

Kickback is the result of saw misuse and/or incorrect operating procedures or conditions and can be avoided by taking proper precautions as given below.

Maintain a firm grip with both hands on the saw and position your arms to resist kickback forces. Position your body to either side of the blade, but not in line with the blade.

Kickback could cause the saw to jump backwards, but kickback forces can be controlled by the operator, if proper precautions are taken.

When blade is binding, or when interrupting a cut for any reason, release the trigger and hold

the saw motionless in the material until the blade comes to a complete stop. Never attempt to remove the saw from the work or pull the saw backward while the blade is in motion or kickback may occur.

Investigate and take corrective

actions to eliminate the cause of blade binding.

When restarting a saw in the workpiece, centre the saw blade in the kerf so that the saw teeth are not engaged into the material.

If a saw blade binds, it may walk up or kickback from the workpiece as the saw is restarted.

Support large panels to minimise the risk of blade pinching and kickback.

Large panels tend to sag under their own weight. Supports must be placed under the panel on both sides, near the line of cut and near the edge of the panel.

Do not use dull or damaged blades.

Unsharpened or improperly set blades produce narrow kerf causing excessive friction, blade binding and kickback.

Blade depth and bevel adjusting locking levers must be tight and secure before making the cut.

If blade adjustment shifts while cutting, it may cause binding and kickback.

Use extra caution when sawing into existing walls or other blind areas.

The protruding blade

may cut objects that can cause kickback.

Function of the lower guard

Before using the machine, check whether the lower guard closes correctly. Do not use the saw if the lower guard does not move freely or close immediately. Never clamp or secure the lower guard in an open position.

If the saw is dropped or accidentally falls to the ground, the lower guard may become bent. Open the guard using the retraction lever and make sure that the guard can move freely and does not make contact with the saw blade or other components at every cutting angle and depth.

Check the function of the springs for the lower guard. If the lower guard or springs show any signs of a defect, have the saw serviced before using it again.

Damaged parts, sticky deposits or accumulated chips may result in delayed operation of the lower guard.

Open the lower guard by hand only for special

cuts, such as plunge cuts and angled cuts. Open the lower guard using the retractor lever and release it as soon as the saw blade plunges into the workpiece.

The lower guard should work au-

tomatically for all other sawing work.

Make sure the lower guard is covering the saw blade before placing the saw on a worktop or on

the ground.

An unprotected, rotating saw blade placed on any surface will move the saw against the cutting direction and cut anything in its path. Therefore, always make sure the saw blade has stopped rotating.

Function of the guide wedge [1-5]

Use the correct saw blade for the guide wedge.

To ensure that the guide wedge functions properly, make sure the blade core of the saw blade is thinner than the guide wedge and that the tooth width is greater than the thickness of the guide wedge.

Do not operate the saw if the guide wedge is bent.

Even the slightest problem can cause the

protective cover to close more slowly.

Further safety instructions

–

This electric power tool cannot be installed in a work bench.

The electric power tool may become unsafe and cause serious accidents if installed in benches from other manufacturers or self-manufactured work benches.

–

Never place your hands into the chip ejector.

You

may injure yourself on rotating parts.

–

Use suitable detectors to determine if utility lines are hidden in the work area or call the local utility company for assistance.

Contact with electric lines can lead to fire and electric shock. Damaging a gas line can lead to explosion. Penetrating a water line causes property damage or may cause an electric shock.

–

Wait until the power tool stops completely until placing it down.

The tool can become entangled

and lead to a loss of control of the power tool.

– Do not use the machine for overhead work. –

Harmful/toxic dust may be produced during your work (e.g. paint containing lead, certain types of wood and metal).

Inhaling or coming into contact with this dust may represent a hazard for operating personnel or persons in the vicinity. Comply with the safety regulations that apply in your country.

Wear a P2 dust mask to protect your health.

Ensure that enclosed spaces are adequately ventilated and, if necessary, connect a mobile dust extractor.

2.3 Residual risks

In spite of compliance with all relevant design regulations, hazzards while operating the machine still occur e.g.:

– Touching the saw blade in the area of the front

opening below the saw table,

HK 85 EB

– Touching the parts of the saw blade that protrude

below the saw table while cutting,

– Touching rotating parts from left and right sides:

saw blade, clamping flange, flange screw.,

– Kickback of machine due to jamming in the

workpiece,

– Touching live parts when the casing is opened

and the mains plug is in the socket, – the flying off of parts, – the flying off of machine parts from a damaged

machine, – noise emission, –dust emission.

2.4 Aluminium processing

When sawing aluminium, the following measures must be taken for safety reasons:

– Install an upstream residual-current circuit

breaker (FIG, PRCD). – Connect the machine to a suitable dust extractor. –Regularly remove dust deposits from the motor

housing. – Use an aluminium saw blade. – Close the viewing window/chipguard.

Wear protective goggles.

– When sawing panels, they must be lubricated

with paraffin but thin-walled profiles (up to 3

mm) can be sawed without lubrication.

2.5 Emission levels

Levels determined in accordance with EN 60745 are typically:

Sound pressure level L

= 89 dB(A)

Noise level LWA = 100 dB(A) Uncertainty K = 3 dB

CAUTION

When working with noise Damage to hearing



Always use ear protection.

Vibration emission value a directions) and uncertainty K measured in accordance with EN 60745:

Vibration emission value (3-axis)

Sawing wood ah = 4,0 m/s Sawing metal ah = 3,5 m/s

(vector sum for three

2 2

HK 85 EB

Vibration emission value (3-axis)

Uncertainty K = 1,5 m/s

The specified emission values (vibration, noise) – are used to compare machines. – They are also used for making preliminary esti-

mates regarding vibration and noise loads during operation.

– They represent the primary applications of the

power tool.

Increase possible for other applications, with other insertion tools or if not maintained adequately. Take note of idling and downtimes of machine!

3 Intended use

Portable circular saw designed for sawing – wooden materials and wood-based materials, – plaster and cement compoud fibres, –plastic materials, – aluminium (only with a special saw blade for alu-

minium offered by Festool)

Only genuine Festool saw blades with the following specifications may be used: Saw blade diameter 230 mm; cutting width 2,5 mm; location hole 30 mm; recommended standard blade thickness 1,8 mm, max. standard blade thickness 2.0 mm; suitable for speeds of up to 6600 rpm. Never use sanding discs in the machine.

The portable circular saw can be transformed into a biscuit joiner using an adjustable grooving cutter conversion kit supplied by Festool.

The machine is designed and approved for use by trained persons or specialists only.

The user is liable for improper or non-intended use.

4Technical data

Portable circular saw HK 85 EB

Power output 2300 W

Portable circular saw HK 85 EB

Weight (without mains cable) 7,0 kg Safety class /II

Max. speed in the event of faulty electronics.

5 Machine features

[1-1] [1-2] [1-3] [1-4] [1-5] [1-6] [1-7] [1-8] [1-9]

[1-10] [1-11] [1-12] [1-13] [1-14] [1-15] [1-16] [1-17]

Handles Switch-on lock Lever for changing blades Retractor lever for pendulum guard Guide wedge Pendulum guard On/Off switch Lever for plunge function Split scale for cutting depth stop (with/

without guide rail) Rotating extractor connector Angle scale Knob for angle setting Cutting depth adjuster Adjustable jaws Mains power cable Speed control Insulated gripping surfaces (grey shaded

area)

6Operation

WARNING

Unauthorised voltage or frequency! Risk of accidents



Observe the specifications on the machine’s name plate.



Observe country-specific regulations.

No-load speed 1500 - 3300 rpm Max. speed

4000 rpm Inclination 0 – 60° Cutting depth at 0° 0 - 86 mm Max. cutting depth at 45° 62 mm Max. cutting depth at 60° 47 mm Saw blade dimensions 230 x 2,5 x 30 mm

Always switch the machine off before connecting or disconnecting the mains power cable!

6.1 Switch on/off



Slide switch-on lock



Press the ON/OFF switch

Press = ON Release = OFF

[1-2]

upwards.

[1-7]

7 Settings

+FS

WARNING

Risk of injury, electric shock



Always pull the mains plug out of the socket before performing any type of work on the machine!

7.1 Electronics Smooth start-up

The electronically controlled smooth start-up ensures that the machine starts up jolt-free.

Speed control

You can regulate the speed steplessly within the speed range using the adjusting wheel Technical data). This enables you to optimise the cutting speed to suit specific surfaces (see table – page 25).

[1-16]

(see

HK 85 EB

Between 0° and 60°:



Open knob



Swivel sawing unit to the desired cutting angle

[3-1]



Close knob



Both positions (0° and 60°) are set at the factory

[3-2]

and can be readjusted by the after-sales service team.



For angled cuts, the cutting depth is smaller than the value displayed on the cutting depth scale.

7.4 Adjust pendulum guard Risk of injury! Sharp edges!

The pendulum guard swings back quickly in the event of sudden release.

The pendulum guard with the retractor lever

[1-6]

must only be opened

[1-4].

7.5 Changing the saw blade

Current limiting

Current limiting prevents excessive current consumption under extreme overload, which can lead to a decrease in the motor speed. The motor immediately restarts after the load is removed.

Brake

The HK 85 EBis fitted with an electronic brake. When the saw is switched off, the saw blade slows to a stop electronically within approx. 2 seconds.

Temperature cut-out

When exceeding a certain engine temperature level, the machine power supply and speed are capped. The power tool continues operating at reduced power to allow the ventilator to cool the motor rapidly. The power tool resumes to full performance automatically once the motor has cooled sufficiently.

7.2 Adjusting the cutting depth

The cutting depth can be set to between 0 and 86 mm.



Press cutting depth adjustment



Pull up or push down saw at main handle.

[2-1]

Cutting depth without guide rail/track rail max. 86 mm Cutting depth with guide rail/track rail max. 82 mm

7.3 Adjusting the cutting angle



The saw table must be on an even surface when adjusting the cutting angle.

WARNING

Risk of injury, electric shock



Always pull the mains plug out of the socket before performing any type of work on the machine!

CAUTION

Hot and sharp tools Risk of injury



Do not use insert tools that are blunt or defective.



Wear protective gloves.



Swivel saw to 0° position before replacing the saw blade and set maximum cutting depth.



To replace the saw blade, place the saw on the edge of the table.



Turn lever



Open the screw



Hold the pendulum guard retractor lever



Remove saw blade



Insert new saw blade.



Insert the outer flange gages in the recess on the inner flange.

[4-3]

as far as stop.

[4-7]

using the Allen key

[4-4]

[4-8]

[4-6]

open only with

The direction of rotation of the saw blade

[4-9]

and saw

[4-5]

must match.

[4-10]

so that the pin en-

[4-2]

HK 85 EB



Release retractor lever dulum guard to swivel back

[4-4]

and allow the pen-

[4-6]

to its final po-

sition.



Tighten screw



Reposition lever

Risk of injury!

[4-7]

[4-3]

Whenever you replace a saw blade, always check that it is securely in place. If a clamping flange is loose, the cut-

ting edges of the saw blade may break off, and if a screw is loose, the saw blade may become detached.

7.6 Dust extraction

WARNING

Dust hazard



Dust can be hazardous to health. Always work with a dust extractor.



Always read applicable national regulations before extracting hazardous dust.

Festool mobile dust extractor

A Festool mobile dust extractor with an extractor hose diameter of 27 mm or 36 mm (36 mm is recommended due to the reduced risk of clogging) can be connected to the extractor connector the elbow.

– Static charge may occur if an anti-static suction

hose is not used. The user may suffer an electric shock.



The extractor connector

[5-1]

can be rotated to the required position when carrying out work that does not require dust extraction.

[5-1]

– Always push the saw forwards

[7-8]

, and never

towards yourself.

– Adapt the infeed speed to prevent the cutters on

the saw blade from overheating and prevent plastic materials from melting during cutting.

– Make sure that the knob

[1-12]

is tightened be-

fore starting work.

– Do not use the machine when the electronics are

faulty because the machine may operate at excessive speeds. An absence of the smooth startup function or speed control indicates that the electronics are faulty.

8.1 Sawing along the scribe mark

The cut indicators display the cutting sequence without a guide rail:

0° cuts: 45° cuts:

[6-1]

[6-2]

8.2 Cutting sections

Position the saw with the front part of the saw table on the workpiece, switch on saw and push forward in cutting direction.

8.3 Sawing cut-outs (plunge cuts)

In order to avoid kickbacks, the following instructions must be observed without fail when plunge cutting:

– Always position saw with the rear edge of the saw

table against a fixed stop.

Caution! Danger of crushing!

Always keep a firm grip on the machine with your free hand when adjusting plunge cuts. Never position your fingers behind or below the saw blade.

8 Working with the electric power tool

Please observe all mentioned safety informations and the following rules when working:

– Only guide the machine against the workpiece

when it is switched on.

– Check the function of the pendulum guard prior

to use and do not use the electric power tool if it does not slide in and out easily.

– Always secure the workpiece in such a manner

that it cannot move while being processed.

– Always hold the machine with two hands at the

handles duces the risk of injury and is a prerequisite for precise work.

[1-1]

when performing work. This re-

Procedure



Adjust cutting depth,



Press lever

[7-1]

see chap. 7.2

down.

Sawing unit swivels upwards to plunge position.



Hold retractor lever

[7-2]

downwards as far as

the stop.

Pendulum guard

[7-5]

opens and the saw blade

is exposed.



Position saw on workpiece and position against a stop (kickback stop).



Switch on saw.



Slowly press down saw to the set cutting depth until the saw engages, release retractor lever

[7-2]

and push forward in cutting direction

[7-

The notch

[7-4]

indicates the absolute rear cutting point of the saw blade (dia. 230 mm) when using the saw at maximum cutting depth with the guide rail.

8.4 Operation with an electric generator (EG)

driven by a combustion engine



Festool cannot guarantee that the power tool will operate correctly in conjunction with all EGs.

The power tool can be operated with an EG as long as the following conditions are fulfilled:

– The EG's output voltage must remain in the range

230 VAC ±10% and the EG must be equipped with an AVR (automatic voltage regulator); the power tool will not operate correctly without this regulator and may be damaged.

– The power output of the EG must be at least 2.5

times greater than the connected load of the power tool (i.e. 6 kW).

– If the power tool is operated using an EG that is

not sufficiently powerful, the speed may fluctuate and the power output of the power tool may drop.

9 Service and maintenance

WARNING

HK 85 EB



Use an extractor on all openings of the power

tool to remove chips and splinters.



The pendulum guard must always be able to move freely and close independently. Always keep the area around the pendulum guard clean. Clear from dust and chippings by blowing out with compressed air or using a brush.

10 Accessories

The order numbers of the accessories and tools can be found in the Festool catalogue or on the Internet under "www.festool.com".

In addition to the accessories described, Festool also provides a comprehensive range of system accessories that allow you to use your saw more effectively and in diverse applications, e.g.:

• SB-TSC chip collection bag

• PA-A HK elbowed parallel side fence, guided on both sides

• VN-HK85 D130_16-25 groove unit

10.1 Saw blades, other accessories

In order to saw different materials quickly and cleanly, Festool offers saw blades for all applications that are specially designed for your Festool portable circular saw.

Risk of injury, electric shock



Always disconnect the mains plug from the socket before performing maintenance work on the machine!



All maintenance and repair work which requires the motor housing to be opened must only be carried out by an authorised service workshop.

Customer service and repair

through manufacturer or service workshops: Please find the nearest address at: www.festool.com/service

EKAT

Only use original Festool spare parts! Order No. at: www.festool.com/service

Regular cleaning of the machine, above all the adjustment devices and the guides, is an important safety factor.

Observe the following instructions:



To ensure constant air circulation, always keep the cooling openings in the housing unobstructed and air accessible.

only

10.2 Parallel side fence [8]

The parallel side fence (on both sides) is designed to guide the saw parallel to the edge of the workpiece

[8A]

and can also be used as an extension ta-

ble

[8B]

to achieve a straight, precise cut.

10.3 Guide rail

The guide rail enables you to make clean, accurate cuts while simultaneously protecting the surface of the workpiece from damage.

In conjunction with the extensive range of accessories, exact angled cuts, mitre cuts and fitting work can be completed with the guide system. The option of attaching the guide rail securely using clamps

[7-6]

ensures safer working conditions.



Adjust the guide play between the saw table and the guide rail using the two adjustable jaws

[7-

The splinterguard [7-3] requires breaking in before first usage:



Position saw at the very end of the guide rail, so that the guide plate is level.



Swivel saw to 0° position and set to maximum cutting depth.



Switch on saw.

HK 85 EB



Slowly push saw along the entire length of the rail.

The edge of the splinterguard now corresponds exactly to the cutting edge.



Switch saw on.



Push saw in direction of cutting.

Pendulum guard opens. Sawing commences.

10.4 Cross cutting guide rail

The cross cutting guide rail's intended use is sawing wood and panel materials.

It allows precise and clean cuts, especially angled cuts can be carried out easily and a high repeat accuracy. The saw retreats automatically into the inital position.



The splinterguard must be broken in before first use,

see chap. 10.3

Every time before use, check that the cross cutting guide rail is retracted correctly

and have it repaired, if necessary. Never use if automatic retraction is not operating cor-

rectly.

Connect saw to the cross cutting guide rail



Slide saw onto the cross cutting guide rail in sawing direction.

The saw engages in the sliding block The quick fastener

[9-1]

locks in behind the saw

[9-2]

table.

The saw is securely connected to the cross cutting guide rail.

Loosen saw from the cross cutting guide rail.



Push saw forward slightly in sawing direction.



Turn quick fastener



Remove saw towards the rear against the saw-

[9-1]

to the front.

ing direction.

Cutting with the compound mitre saw



Open knob at adjustable stop



Adjust angle at the scale



Close knob at adjustable stop



Adjust depth and angle of the saw,

and 7.2



The saw’s play on the cross cutting guide rails

can be set with the two setting jaws

[9-5]

[9-4]

see ch. 7.2

[9-3]

The saw must slide easily across the rail.



Place the adjustable stop

[9-4]

and the fixed stop against the work piece and position the cross cutting guide rail.

WARNING

Protruding rotating saw blade Risk of injury



Do not position hands near cutting area and saw blade.



Do not place hands below the work piece.



Do not hold the workpiece in hand or place it on your leg.



After cutting, switch off saw.



Pull back saw into initial position.



Remove cross cutting guide rail from work piece.

WARNING! Risk of injury! Saw with exposed saw

blade; do not place down.

If the saw or the pendulum guard fails to return to its initial position, stop the sawing process, disconnect the mains plug, check whether the tool is functioning properly and remove any trapped wood splinters.

Parked position – pendulum guard closed.

The saw

with cross cutting guide rail

may be placed down when in this position.

11 Environment

Do not dispose of the device in household waste!

ries and packaging. Observe applicable national regulations.

EU only:

Directive on waste electrical and electronic equipment and implementation in national law, used electric power tools must be collected separately and handed in for environmentally friendly recycling.

Information on REACh:

Recycle devices, accesso-

In accordance with European

www.festool.com/reach

12 EU Declaration of Conformity

Table 1: Cutting different materials at the appropriate speed

Solid wood (hard, soft)

Plastics, ﬁbre-reinforced plastics (GRP), paper and fabric

Plaster and cement-bonded ﬁbre boards

Aluminium panels and proﬁles up to 15 mm

Acrylic glass

Chipboard and ﬁbreboard

Laminated wood, blockboard, veneered and coated boards

Material Speed range

3-5

4-5

1-3

4-6

Portable circular saw Series no.

HK 85 EB 768000, 201073 Year of CE mark: 2015

We declare under sole responsibility that this product complies with all the relevant requirements in the following directives, standards and normative documents:

2006/42/EG, 2004/108/EG (until 19.04.2016), 2014/ 30/EU (from 20.04.2016), 2011/65/EU, EN 607451:2009+A11:2010, EN 60745-2-5:2010, EN 550141:2006+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+A2:2008, EN 61000-3-2:2006+ A1:2009+A2:2009, EN 61000-3-3:2013.

HK 85 EB

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Germany

Wolfgang Zondler Head of Research, Development and Technical

Documentation 2015-07-01

.fe

HK 85 EB

Notice d'utilisation d'origine

1 Symboles.............................................. 26

2 Consignes de sécurité ......................... 26

3 Utilisation en conformité avec les ins-

tructions............................................... 29

4 Caractéristiques techniques................ 30

5 Composants de l’appareil.................... 30

6 Mise en service .................................... 30

7 Réglages .............................................. 30

8 Travail avec l'outil électroportatif........ 32

9 Entretien et maintenance.................... 33

10 Accessoires .......................................... 33

11 Environnement..................................... 34

12 Déclaration de conformité CE ............. 35

Les illustrations indiquées se trouvent en début de notice d'utilisation.

Symbole

Signification

Zone de danger ! Ne pas mettre les mains !

Débrancher la fiche secteur !

Danger d'écrasement des doigts et des mains !

Danger dû à la lame de scie apparente

Ne pas poser la scie avec lame de scie apparente

Capot de protection pendulaire fermé

Position de rangement

1Symboles

Symbole

Signification

Avertissement de danger

Avertissement contre le risque d'électrocution

Notice d'utilisation, lire les consignes de sécurité !

Porter une protection auditive !

Porter des gants de protection !

Porter une protection respiratoire !

Porter des lunettes de protection !

Ne pas jeter l'appareil avec les ordures ménagères.

Poser la scie uniquement avec le capot de protection pendulaire fermé

2 Consignes de sécurité

2.1 Consignes générales de sécurité

AVERTISSEMENT !

les consignes de sécurité et instructions.

Des erreurs résultant du non-respect des consignes d'avertissement et des instructions peuvent occasionner un choc électrique, des brûlures et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une référence future.

Le terme "outil électrique" utilisé dans les consigne de sécurité se rapporte aux outils électriques fonctionnant sur secteur (avec cordon d'alimentation) et aux outils électriques fonctionnant sur batteries (sans cordon d'alimentation).

2.2 Consignes de sécurité spécifiques aux scies circulaires

Veuillez lire toutes

Sens de rotation de la scie et de la lame de scie

Dimension de la lame de scie a ... Diamètre b ... Perçage de positionnement

Sciage

DANGER ! N'approchez pas vos mains de la scie et de la lame de scie. Tenez la poignée supplémentaire ou le carter moteur à l'aide de votre deuxième main.

Vous éviterez tout risque

de blessure avec la lame de scie si vous tenez la

Astuce, information

Consignes opératoires

scie circulaire à deux mains.

N'attrapez pas le dessous de la pièce à travailler.

Le capot de protection n'est pas en mesure

Classe de protection II

de vous protéger de la lame de scie dans la zone située en-dessous de la pièce à travailler.

Adaptez la profondeur de coupe à l'épaisseur de la pièce à travailler.

Les dents ne doivent pas être complètement visibles sous la pièce à travailler.

Ne tenez jamais la pièce à scier avec la main ou sur la jambe. Fixez la pièce à travailler sur un support stable.

Il est important de bien fixer la pièce à travailler afin de réduire les risques de contact corporel, de blocage de la lame de scie ou de perte de contrôle.

Tenez l'outil électroportatif à l'aide des poignées isolées lorsque vous réalisez des travaux au cours desquels l'accessoire pourrait entrer en contact avec des conduites électriques cachées ou toucher son propre câble secteur.

Le contact avec un câble sous tension met également les pièces métalliques de l'outil électroportatif sous tension et peut provoquer un choc électrique.

Au cours du tronçonnage, utilisez toujours une butée ou une arête de guidage droite.

Ceci permet d'améliorer la précision de la coupe et de réduire les risques de blocage de la lame de scie.

Utilisez toujours des lames de scie d'une taille adaptée et qui s'ajustent au perçage (en forme de losange ou ronde).

Les lames de scie non adaptées aux pièces de montage de la scie fonctionnent de manière excentrique et peuvent entraîner une perte de contrôle.

N'utilisez jamais de brides ou de vis de serrage détériorées ou inadaptées.

Les brides ou les vis de serrage de la lame de scie ont été conçues spécialement pour votre scie afin de garantir une performance optimale et une grande fiabilité de cette dernière.

Portez des protections person-

nelles adéquates :

protection auditive, lunettes de protection, masque pour les travaux générant de la poussière, gants de protection pour les travaux avec

des matériaux rugueux et pour le changement d'outils.

Cause de recul et consignes de sécurité correspondantes

– Un recul est la réaction subite d'une lame de scie

ayant accroché ou étant bloquée ou mal ajustée, entraînant ainsi un mouvement incontrôlé de la scie vers le haut et en direction de l'utilisateur ;

– si la lame de scie s'accroche ou se coince

constamment dans la fente de la scie, cette der-

HK 85 EB

nière se bloque et la force moteur entraîne un retournement de l'appareil en direction de l'utilisateur ;

– si la lame de scie se tord ou est mal ajustée lors

du sciage, les dents de la zone arrière de la lame de scie peuvent s'accrocher dans la surface de la pièce à travailler, et la lame de scie peut sortir de la fente de la scie et sauter en arrière en direction de l'utilisateur.

Un recul est la conséquence d'un mauvais usage ou d'une utilisation incorrecte de la scie. Il peut être évité en suivant les mesures de précaution appropriées décrites ci-après.

Tenez fermement la scie à deux mains et placez vos bras dans une position dans laquelle vous serez en mesure de résister à la force du recul. Tenez toujours la lame de scie de manière latérale, ne placez jamais la lame de scie dans l'axe de votre corps.

Lors d'un recul, la scie circulaire peut sauter en arrière mais l'utilisateur peut contrôler la force du recul s'il respecte les mesures appropriées.

Si la lame de scie se coince ou que vous interrompez le travail, relâchez l'interrupteur de marche/arrêt et attendez que la scie arrête son mouvement dans le matériau et que la lame de scie parvienne à un arrêt complet. Ne tentez jamais de retirer la scie de la pièce à travailler ou de la tirer vers l'arrière tant que la lame de scie est en mouvement, au quel cas un recul est susceptible de se produire.

Déterminez la cause du

blocage de la lame de scie et éliminez-la.

Si vous souhaitez remettre en marche une scie

ayant pénétré dans la pièce à travailler, centrez la lame de scie dans la fente de la scie et vérifiez que les dents de la scie ne se sont pas accrochées dans la pièce à travailler.

Si la lame de scie se bloque, il est possible que cela entraîne un retrait de cette dernière de la pièce à travailler ou un recul si vous remettez la scie en marche.

Constituez-vous un support à l'aide de grandes planches afin de minimiser le risque de recul lié à une lame de scie coincée.

Les grandes planches peuvent fléchir sous leur propre poids. Les planches doivent être soutenues des deux côtés mais également à proximité de la fente de la scie et au bord.

N'utilisez pas de lames de scie non tranchantes ou détériorées.

Les lames de scie avec dents non tranchantes ou mal ajustées entraînent un frottement important, un blocage de la lame de scie et un recul, pour cause de fente de scie trop étroite.

Avant de commencer le sciage, fixez les ré-

HK 85 EB

glages de l'angle et des profondeurs de coupe.

Si vous modifiez les réglages pendant vos travaux de sciage, il est possible que la lame de scie se coince et qu'un recul se produise.

Soyez particulièrement prudent lors d'« entailles » dans des parois existantes ou dans d'autres zones où on ne voit pas ce qui se passe.

La lame de scie qui pénètre lors du sciage dans des objets cachés peut se bloquer et provoquer un recul.

Fonction du capot de protection inférieur

Vérifiez, avant chaque utilisation, que le capot de protection inférieur est parfaitement fermé. N'utilisez pas la scie si le capot de protection n'est pas mobile et s'il ne se ferme pas instantanément. Ne serrez ou n'attachez jamais le capot de protection inférieur en position ouverte.

Si la scie tombait sur le sol de manière involontaire, le capot de protection inférieur pourrait se déformer. Ouvrez le capot de protection à l'aide du levier de rappel, assurez-vous qu'il est bien mobile et qu'il n'entre ni en contact avec tous les angles et profondeurs de coupe, ni avec la lame de scie.

Vérifiez le fonctionnement des ressorts du capot de protection inférieur. N'utilisez pas l'appareil si le capot de protection inférieur et les ressorts ne fonctionnent pas parfaitement.

pièces endommagées, les dépôts ou les tas collants de copeaux peuvent retarder le fonctionnement du capot de protection.

Ouvrez uniquement le capot de protection inférieur pour des coupes particulières à la main, comme les coupes plongeantes et les coupes en biais. Ouvrez le capot de protection inférieur à l'aide du levier et relâchez-le dès que la lame de scie a pénétré dans la pièce à usiner.

tous les autres travaux de sciage, le capot de protection inférieur doit fonctionner de manière automatique.

Ne posez pas la scie sur l'établi ou sur le sol sans que le capot de protection inférieur ne recouvre la lame de scie.

Une lame de scie non protégée ou fonctionnant au ralenti bouge la scie dans le sens inverse du sens de coupe et scie tout ce qui se trouve sur son chemin. Il est donc indispensable de tenir compte de la durée de ralentissement de la scie.

Fonction du sabot de guidage [1-5]

Utilisez la lame de scie adaptée pour le sabot de guidage.

Pour que le sabot de guidage puisse fonctionner, la lame de base de la lame de scie doit être plus mince que le sabot de guidage et la

Les

Pour

largeur de dent doit être supérieure à l'épaisseur du sabot de guidage.

N'utilisez pas la scie avec un sabot de guidage déformé.

La moindre perturbation peut ralentir

la fermeture du capot de protection.

Consignes de sécurité additionnelles

–

Cet outil électroportatif ne doit pas être intégré dans une table de travail.

Le montage sur une table de travail d'un autre fabricant ou des tables réalisées par soi-même peut rendre l'outil électroportatif instable et conduire à de graves accidents.

Ne placez jamais vos mains dans l'éjection de

–

copeaux.

Vous pourriez être blessé par des

pièces rotatives.

–

Utilisez des appareils de détection appropriés pour repérer des câbles d'alimentation dissimulés ou consultez l'entreprise de distribution locale.

Le contact de l'outil monté avec un câble sous tension peut provoquer un feu ou un choc électrique. Une conduite de gaz endommagée peut conduire à une explosion.La pénétration dans une conduite d'eau provoque des dégâts matériels.

–

Attendez l'immobilisation complète de la machine électrique avant de la déposer.

L'outil peut se bloquer et conduire à une perte de contrôle de la machine électrique.

– Ne pas utiliser l'appareil pour des travaux au-

dessus de la tête.

–

Au cours du travail, des poussières nocives/ toxiques peuvent être générées (comme les poussières de peintures au plomb ou certaines poussières de bois ou de métal).

Le contact ou l'inhalation de ces poussières peut présenter un danger pour l'utilisateur ou les personnes se trouvant à proximité. Veuillez respecter les prescriptions de sécurité en vigueur dans votre pays.

Pour votre santé, portez un masque de protection respiratoire de classe P2.

Dans les espaces clos, assurez une ventilation suffisante et branchez le cas échéant un aspirateur.

2.3 Autres risques

Certains risques restent inhérents à la conduite de la machine, malgré le respect de toutes les prescriptions de sécurité, comme par exemple :

– contact avec la lame de scie dans la zone de l'ou-

verture sous la table de sciage,

– contact de la pièce en saillie de la lame de scie

située sous la pièce à usiner au moment de la

coupe,

– contact de pièces en rotation sur le côté : lame de

scie, bride de serrage, vis de bride,

– recul de la machine en cas de blocage dans la

pièce à usiner,

– contact de pièces sous tension quand le boîtier

est ouvert et que la fiche secteur n'est pas reti-

rée, – projection de morceaux de pièce, – projection de morceaux de pièce en cas d'outils

endommagés, – émission acoustique, – émission de poussières.

2.4 Traitement de l'aluminium

Pour des raisons de sécurité, respecter les mesures suivantes dans le cas du traitement de l'aluminium :

– Installez en amont de l'appareil un disjoncteur à

courant de défaut (FI, PRCD). – Raccordez l'outil à un aspirateur approprié. – Nettoyez régulièrement les dépôts de poussières

accumulés dans le carter moteur. – Utilisez une lame de scie pour aluminium. – Fermez la fenêtre d'inspection/ le protecteur

contre les projections de copeaux.

Portez des lunettes de protection !

– Pour scier des panneaux, la lame doit être grais-

sée avec de la graisse de pétrole, des profilés aux

parois minces (3 mm max.) peuvent être traités

sans graissage.

2.5 Valeurs d'émission

Les valeurs typiques déterminées selon NE 60745 sont les suivantes :

Niveau de pression acoustique L Niveau de puissance acoustique L

= 89 dB(A)

= 100 dB(A)

Incertitude K = 3 dB

ATTENTION

Acoustique se produisant lors du travail Endommagement de l'ouïe



Utilisez une protection acoustique !

Valeur d'émission vibratoire a

HK 85 EB

(somme vectorielle

tridirectionnelle) et incertitude K déterminées conformément à la norme EN 60745 :

Valeur d'émission vibratoire (tridirectionnelle)

Sciage du bois ah = 4,0 m/s Sciage du métal ah = 3,5 m/s Incertitude K = 1,5 m/s

2 2 2

Les valeurs d'émission indiquées (vibration, bruit) – sont destinées à des fins de comparaisons entre

les outils.

– Elles permettent également une estimation pro-

visoire de la charge de vibrations et de la nuisance sonore lors de l'utilisation

– et représentent les principales applications de

l'outil électrique.

Cependant, si la ponceuse est utilisée pour d'autres applications, avec d'autres outils de travail ou est insuffisamment entretenue, la charge de vibrations et la nuisance sonore peuvent être nettement supérieures. Tenir compte des temps de ralenti et d'immobilisation de l'outil !

3 Utilisation en conformité avec les ins-

tructions

Scie circulaire à main destinée au sciage de – matériaux en bois ou assimilés, – matières fibreuses agglomérées par un liant

plâtre ou ciment, – matières plastiques – aluminium (uniquement avec une lame de scie

spéciale Festool pour l'aluminium) Seules des lames de scie Festool d'origine dispo-

sant des caractéristiques suivantes peuvent être utilisées : diamètre de lame de scie 230 mm ; largeur de coupe 2,5 mm ; perçage 30 mm ; épaisseur de lame 1,8 mm, max. 2,0 mm ; adaptées pour des vitesses de rotation de 6 600 d'abrasifs.

Avec le kit de transformation en fraise à rainer proposé par Festool, la scie circulaire à main peut être adaptée pour la fraisage de rainures.

Cette machine est destinée et autorisée exclusivement pour une utilisation par des personnes ayant reçu une formation adéquate ou par des professionnels qualifiés.

L'utilisateur est responsable des dommages provoqués par une utilisation non conforme.

tr/min.

Ne pas utiliser

HK 85 EB

4 Caractéristiques techniques

Scie circulaire à main HK 85 EB

Puissance 2300 W Vitesse de rotation à vide 1500 - 3300 tr/min Vitesse de rotation max.

4000 tr/min Position inclinée 0 - 60° Profondeur de coupe à 0° 0 - 86 mm Profondeur de coupe max. à 45° Profondeur de coupe max. à 60°

62 mm

47 mm Dimension de la lame de scie 230 x 2,5 x 30 mm Poids (sans cordon d'alimenta-

7,0 kg

tion) Classe de protection /II

Vitesse de rotation max. en cas d'électronique défectueuse.

5 Composants de l’appareil

6 Mise en service

AVERTISSEMENT

Tension ou fréquence non admissible ! Risque d'accident



Respecter les consignes indiquées sur la plaque signalétique.



Respecter les particularités propres au pays.

Toujours arrêter la machine avant de brancher ou de débrancher le câble d'alimentation électrique !

6.1 Marche/Arrêt



Tirer l'enclenchement



Enfoncer l'interrupteur

Enfoncer = EIN Relâcher = AUS

[1-2]

vers le haut.

[1-7]

marche/arrêt.

[1-1] [1-2] [1-3] [1-4]

[1-5] [1-6] [1-7] [1-8] [1-9]

[1-10] [1-11] [1-12] [1-13]

[1-14] [1-15] [1-16] [1-17]

Poignées Dispositif de marche forcée Levier pour changement d'outil Levier de rappel pour le capot de protec-

tion pendulaire Sabot de guidage Capot de protection pendulaire Interrupteur de marche/arrêt Levier pour la fonction plongeante échelle graduée en deux parties pour

butée de profondeur de coupe (avec/sans rail de guidage)

Raccord d’aspiration orientable Échelle angulaire Bouton rotatif pour le réglage de l'angle Dispositif de réglage de la profondeur de

coupe Touches de réglage Câble de raccordement secteur Régulation de la vitesse Poignée isolée (zone grisée)

7 Réglages

AVERTISSEMENT

Risques de blessures, choc électrique



Débranchez prise de courant avant toute intervention sur la machine !

7.1 Électronique Démarrage progressif

Le démarrage progressif assure un fonctionnement sans à-coups de la machine.

Régulation de la vitesse

La molette tesse de rotation dans la plage de régimes (voir Caractéristiques techniques). Vous pouvez ainsi adapter de façon optimale la vitesse à chaque surface (voir tableau - page 35).

Limitation de courant

La limitation de courant empêche une absorption élevée de courant en cas de charge extrême, ce qui entraînerait une baisse de la rotation du moteur. Après la décharge, le moteur se remet en route.

[1-16]

permet de régler en continu la vi-

Frein

La HK 85 EB est équipée d'un frein électronique. Après la mise hors service, la lame de scie est freinée par un système électronique et s'arrête en 2 secondes.

Sécurité thermique

+FS

L'alimentation électrique et la vitesse de rotation sont réduites en cas de température trop élevée du moteur. La machine ne fonctionne plus qu'à une puissance réduite, afin de permettre un refroidissement rapide du moteur. Après le refroidissement, la machine remonte automatiquement en puissance.

7.2 Régler la profondeur de coupe

La profondeur de coupe se règle de 0 à 86 mm.



Effacer le réglage de la profondeur de coupe



Tirer vers le haut ou appuyer sur la poignée

[2-

principale du groupe de sciage.

Profondeur de coupe sans rail de guidage/ coupe d'onglet

86 mm max. Profondeur de coupe avec rail de guidage/

coupe d'onglet 82 mm max.

7.3 Réglage de l'angle de coupe



Lors du réglage de l'angle de coupe, la table de sciage doit reposer sur une surface plane.

Entre 0° et 60° :



Ouvrir le



Basculer le groupe de sciage jusqu'à l'angle de coupe



Fermer le



Les deux positions (0° et 60°) sont réglées en

[3-2]

[3-1]

bouton rotatif.

souhaité.

[3-2]

bouton rotatif.

usine et peuvent être ajustées à nouveau par le service après-vente.



En cas de coupe en biais, la profondeur de coupe est inférieure à la valeur indiquée sur l'échelle de profondeur de coupe.

HK 85 EB

ATTENTION

Outil chaud et tranchant Risque de blessures



Ne pas utiliser d'outil émoussé ou défectueux !



Porter des gants de protection.



Basculer la scie sur la position 0° avant de changer la lame et régler la profondeur de coupe maximale.



Placer la scie sur le bord de la table pour le changement de lame.



Déplacer le levier



Desserrer



Maintenir le capot de protection pendulaire

ouvert uniquement avec le levier de rappel

[4-4]



Retirer la lame de scie



Insérer une nouvelle lame.

[4-7]

La lame de scie doivent avoir le même sens de rotation.



Insérer la bride extérieure que la broche d'entraînement s'accroche dans l'évidement de la bride intérieure.



Relâcher le levier de rappel venir le capot de protection pendulaire dans sa position définitive.



Resserrer la vis



Ramener le levier

Risque de blessures !

de la lame de scie après chaque change-

ment de celle-ci. Si la bride de serrage est mal fixée, le tranchant de la lame de scie peut s'abîmer. Si la vis est mal serrée, la lame de scie peut se détacher.

[4-3]

jusqu'à la butée.

la vis avec la clé Allen

[4-8]

[4-9]

et la scie

[4-7]

[4-3]

[4-10]

de telle sorte

[4-4]

et laisser re-

Contrôler la position

[4-2]

[4-5]

[4-6]

[4-

7.4 Décaler le capot de protection pendulaire Risques de blessures ! Bords acérés !

cas de relâchement subit, le capot de protection pendulaire bascule rapidement en arrière.

Ouvrir le capot de protection pendulaire quement avec le levier de rappel

[1-4]

[1-6]

uni-

7.5 Remplacez la lame de scie

AVERTISSEMENT

Risques de blessures, choc électrique



Débranchez prise de courant avant toute intervention sur la machine !

7.6 Aspiration

AVERTISSEMENT

Risques pour la santé dus aux poussières



Les poussières peuvent être dangereuses pour la santé. Pour cette raison, ne travaillez jamais sans aspiration.



Respectez toujours les prescriptions nationales en vigueur lors de l'aspiration de poussières dangereuses pour la santé.

HK 85 EB

Aspirateur Festool

Le manchon d'aspiration

[5-1]

permet de raccorder un aspirateur Festool équipé d'un flexible de 27 ou 36 mm (conseil : un flexible de 36 mm réduit le risque de colmatage).

– En cas d'utilisation d'un tuyau non antistatique, il

peut y avoir formation d'une charge statique et l'utilisateur peut recevoir un choc électrique.



Pour les travaux sans aspiration des poussières, le raccord d'aspiration

[5-1]

peut être

tourné dans la position souhaitée.

8 Travail avec l'outil électroportatif

Lors des travaux, observez toutes les consignes de sécurité indiquées en introduction ainsi que les règles suivantes :

– Guidez l'outil contre la pièce à travailler seule-

ment quand celui-ci est activé.

– Vérifier avant chaque utilisation le fonctionne-

ment du capot de protection pendulaire et utiliser l'outil électroportatif uniquement s'il fonctionne correctement.

– Fixez la pièce à usiner de manière à ce qu'elle ne

puisse pas bouger pendant l'usinage.

– En travaillant, tenez toujours la machine des

deux mains, au niveau des poignées diminue les risques de blessures et permet de travailler avec précision.

– Pousser la scie toujours vers l'avant

mais vers l'arrière.

– En sélectionnant une vitesse d'avance adaptée,

vous évitez une surchauffe des arêtes de coupe de la lame de scie et, dans le cas de coupes de matières plastiques, une fusion du plastique.

– Assurez-vous avant le début des travaux que tous

les boutons de blocage

[1-12]

sont serrés.

– Ne travaillez pas avec la machine lorsque l'élec-

tronique est défectueuse, sous peine d'occasionner des vitesses excessives. Vous reconnaissez une électronique défectueuse à l'absence de démarrage progressif ou lorsqu'aucune régulation de vitesse n'est possible.

8.1 Sciage d'après tracé

Les indicateurs de coupe présentent le schéma de coupe sans rail de guidage :

Coupe 0° : Coupe 45° :

[6-1]

[6-2]

[1-1]

[7-8]

. Cela

et ja-

8.2 Réalisation de coupes droites

Posez la scie avec la partie avant de la table de travail sur la pièce à usiner, mettez-la en marche et poussez-la dans le sens de la coupe.

8.3 Réalisation de découpes (coupes plongeantes)

Pour éviter des chocs en arrière, il est impératif de suivre les remarques suivantes pour les coupes plongeantes :

– Poser toujours la scie avec le bord arrière de la

table de coupe contre une butée solide.

Prudence !Risque d'écrasement !

Pour le réglage de coupes plongeantes sans guide, tenir toujours la machine. Ne jamais placer les doigts derrière ou sous la lame de scie !

Procédure



Régler la profondeur de coupe,



Enfoncer le levier

[7-1]

vers le bas.

voir le chap. 7.2

Le groupe de sciage bascule vers le haut en position plongeante.



Maintenir le levier de rappel

[7-2]

enfoncé

jusqu'à la butée.

Le capot de protection pendulaire

[7-5]

s'ouvre

et libère la lame de la scie.



Poser l'outil sur la pièce à usiner et contre une butée (anti-recul).



Mettre la scie en marche.



Enfoncer lentement la scie jusqu'à ce qu'elle s'enclenche sur la profondeur de coupe réglée,

[7-2]

relâcher le levier de rappel dans le sens de coupe

La rainure

[7-4]

indique le point de coupe le plus en

[7-8]

et avancer

arrière de la lame de scie (Ø 230 mm) pour une profondeur de coupe maximale et en utilisant le rail de guidage.

8.4 Fonctionnement avec un groupe électro-

gène à moteur thermique



Festool ne fournit aucune garantie de fonctionnement correct de l'outil électroportatif avec n'importe quel groupe électrogène.

L'outil électroportatif peut être utilisé avec un groupe électrogène si les conditions suivantes sont respectées :

– La tension de sortie du groupe électrogène doit

toujours se situer dans la plage de 230V CA ±10 % et le groupe électrogène doit être équipé d'une régulation automatique de la tension (AVR – Automatic Voltage Regulation). Sans cette régulation, l'outil électroportatif ne peut pas fonc-

tionner correctement et risque d'être endommagé !

– La puissance du groupe électrogène doit être au

moins supérieure à 2,5 fois la valeur de raccordement de l'outil électroportatif (à savoir 6kW).

– Un fonctionnement avec un groupe électrogène

d'une puissance insuffisante peut entraîner des fluctuations de la vitesse de rotation et dégrader les performances de l'outil.

9 Entretien et maintenance

HK 85 EB

10 Accessoires

Les références des accessoires et des outils figurent dans le catalogue Festool ou sur Internet "www.festool.fr".

Outre les accessoires décrits, Festool propose des accessoires système complets permettant une utilisation polyvalente et efficace de la scie, par ex. :

• Sac à poussières SB-TSC

• Guide parallèle à moyeu déporté et guidage bilatéral PA-A HK

• Dispositif de rainure VN-HK85 D130_16-25

AVERTISSEMENT

Risques de blessures, choc électrique



Avant tout travail de maintenance ou d'entretien, débranchez toujours la prise de courant !



Toute opération de réparation ou d'entretien nécessitant l'ouverture du boîtier moteur ne peut être entreprise que par un atelier de réparation Festool agréé.

Seuls le fabricant et un atelier homologué sont habilités à effectuer

réparation ou service

conditions : www.festool.fr/services

EKAT

Utilisez uniquement des pièces Festool d'origine. Référence sur :

www.festool.fr/services

Un nettoyage régulier de la machine, principalement des dispositifs de réglage et des guides constitue un facteur important de sécurité.

Observez les consignes suivantes :



Pour garantir la circulation de l'air, les orifices d'air de refroidissement sur le carter doivent toujours rester propres et dégagés.



Aspirer tous les orifices pour retirer les éclats et copeaux de l'outil électroportatif.



Le capot de protection pendulaire doit toujours rester mobile et pouvoir se fermer de manière autonome. Toujours maintenir propre la zone entourant le capot de protection pendulaire. Retirer la poussière et les copeaux à l'air comprimé ou avec un pinceau.

. Voir

toute

10.1 Lames de scie, autres accessoires

Afin de pouvoir découper rapidement et proprement différents matériaux, Festool vous propose des lames de scie spécialement adaptées à votre scie circulaire à main Festool et à tous les cas d'utilisation.

10.2 Butée parallèle [8]

La butée parallèle (bilatérale) sert au guidage de la scie parallèlement au chant de la pièce

[8A]

et peut

être également utilisée comme extension de table

[8B]

pour une coupe droite et précise.

10.3 Rail de guidage

Le rail de guidage permet d'obtenir des coupes précises et nettes. De même, il protège la surface de la pièce contre les endommagements.

Les nombreux accessoires ajoutés au système de guidage permettent d'effectuer des coupes en biais, des coupes d’onglet et des travaux d'ajustage exacts. La possibilité de fixation au moyen de serre-

[7-6]

joints

garantit un maintien fixe et un travail en

toute sécurité.



Régler le jeu de guidage de la table de sciage sur le rail de guidage avec les deux touches de réglage

[7-7]

Avant la première utilisation du rail de guidage, effectuez une rainure dans le pare-éclats [7-3] :



Placer la scie avec l'ensemble de la plaque de guidage sur l'extrémité arrière du rail de guidage,



Basculer la scie sur la position 0° et régler la profondeur de coupe maximale,



Mettre la scie en marche.



Suivre lentement la protection pare-éclat sur toute la longueur sans l'enlever.

L'arête du pare-éclats correspond alors exactement à l'arête de coupe.

HK 85 EB

10.4 Rail de coupe d'onglet

Le rail de coupe d'onglet est destiné à scier du bois et des panneaux.

Il permet des coupes précises et nettes, notamment les coupes d'angle et avec une grande précision de répétition. La scie revient automatiquement dans sa position de départ une fois le processus de coupe achevé.



Avant le première utilisation, le pare-éclats doit être entaillé,

voir Ch. 10.3

Avant chaque utilisation, contrôler la fonction de retrait du rail de coupe d'onglet

et le réparer si nécessaire. Ne jamais utiliser quand le retrait automatique ne fonctionne pas.

Raccorder la scie au rail de coupe d'onglet.



Pousser la scie dans le sens de coupe sur le rail de coupe d'onglet.

La scie s'engrène dans la pièce

[9-2]

coulis-

sante. La fermeture s'encliquette

[9-1]

derrière la

table de travail.

La scie est solidement assemblée au rail de coupe d'onglet.

Détacher la scie du rail de coupe d'onglet



Pousser légèrement vers l'avant dans le sens de coupe.



Faire tourner le verrouillage rapide

[9-1]

vers

l'avant.



Retirer la scie vers l'arrière, dans le sens contraire à la coupe.



Pousser la scie dans le sens de la coupe.

Le capot de protection pendulaire s'ouvre. Scier selon la découpe.

AVERTISSEMENT

Lame de scie rotative apparente Risque de blessures



Ne pas approcher les mains de la zone de sciage et de la lame de scie.



Ne pas attraper le dessous de la pièce à travailler.



Ne pas tenir la pièce dans la main ou sur la jambe.



Une fois la coupe terminée, arrêter la scie.



Remettre la scie dans la position de départ.



Relever le rail de coupe d'onglet.

AVERTISSEMENT ! Risques de blessures ! Ne pas po-

ser la scie avec lame de scie apparente !

la scie ou le capot de protection pendulaire ne reviennent pas dans la position de départ, interrompre le processus de coupe, débrancher la fiche secteur et vérifier le fonctionnement, si besoin retirer les copeaux de bois collés.

Position de rangement – Capot de protection pendulaire fermé !

sition, la scie peut être déposée avec le rail de coupe d'onglet.

Lorsque

Dans cette po-

Procédé pour la coupe d'onglet



Ouvrir le bouton rotatif sur la butée glable.



Régler l'angle sur



Fermer le bouton rotatif sur la butée glable.



Régler la profondeur et l'angle de coupe sur la scie,

voir Ch. 7.2 et 7.2



Régler le jeu de guidage de la table de sciage sur le rail de coupe d'onglet avec les deux touches de réglage

La scie doit passer librement sur le rail.



Poser la butée réglable contre la pièce et poser le rail de coupe d'onglet.



Mettre la scie en marche.

[9-5]

[9-3]

l'échelle.

[9-4]

ré-

[9-4]

ré-

et la butée fixe

11 Environnement

Ne pas jeter l'appareil avec les ordures ménagères !

reil, les accessoires et les emballages de façon compatible avec l'environnement. Respecter les prescriptions na-

tionales en vigueur.

Uniquement UE :

d'après la directive européenne relative aux appareils électriques et électroniques usagés et sa transposition en droit national, les outils électriques usagés doivent être collectés à part et recyclés de manière écologique, par les filières de recyclage type DEEE.

Informations à propos de REACh :

www.festool.com/reach

Éliminer l'appa-

12 Déclaration de conformité CE

Tableau 1: Découpes en fonction du matériau : à la vitesse adéquate

Bois massif (dur, mou)

Plastiques, plastiques renforcés aux ﬁbres de verre, papier et tissu

Panneaux de ﬁbres à liant plâtre et à liant ciment

Plaques en aluminium et proﬁlés en aluminium, 15 mm max.

Verre acrylique

Panneaux de particules et de ﬁbres dures

Bois stratiﬁé, panneaux lattés, panneaux contreplaqués et stratiﬁés

Matériau

Position de

vitesse

3-5

4-5

1-3

4-6

Scie circulaire à main N° de série

HK 85 EB 768000, 201073 Année du marquage CE :2015

Nous certifions, sous notre propre responsabilité, que ce produit satisfait aux exigences des directives, normes ou documents correspondants suivants :

2006/42/CE, 2004/108/CE (jusqu'au 19.04.2016), 2014/30/UE (à partir du 20.04.2016), 2011/65/UE, EN 60745-1:2009+A11:2010, EN 60745-2-5:2010, EN 55014-1:2006+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

HK 85 EB

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Allemagne

Wolfgang Zondler Directeur recherche, développement, documenta-

tion technique 2015-07-01

.fe

HK 85 EB

Manual de instrucciones original

1 Símbolos .............................................. 36

2 Indicaciones de seguridad................... 36

3 Uso conforme a lo previsto .................. 39

4 Datos técnicos...................................... 40

5 Componentes....................................... 40

6 Puesta en servicio................................ 40

7 Ajustes ................................................. 40

8 Trabajo con la herramienta eléctrica .. 42

9 Mantenimiento y cuidado..................... 43

10 Accesorios............................................ 43

11 Medio ambiente ................................... 44

12 Declaración de conformidad CE.......... 45

Las figuras indicadas se encuentran al principio del manual de instrucciones.

1Símbolos

Símbolo

Significado

Símbolo

Significado

¡Zona peligrosa! ¡Mantener alejadas las manos!

Extraer el enchufe.

¡Peligro de aplastamiento de dedos y manos!

Peligro de corte a causa de hoja de serrar al descubierto

No dejar la sierra con la hoja de serrar al descubierto

Cubierta protectora basculante cerrada

Posición de parada

Dejar la sierra solo con la cubierta protectora basculante cerrada

Aviso de peligro general

2 Indicaciones de seguridad

2.1 Indicaciones de seguridad generales

Peligro de electrocución

¡Leer el manual de instrucciones y las indicaciones de seguridad!

¡ADVERTENCIA!

las indicaciones de seguridad.

Lea y observe todas

Si no se cumplen debidamente las indicaciones de advertencia y las instrucciones puede producirse una descarga

¡Usar protección para los oídos!

eléctrica, fuego y/o lesiones graves.

Guarde todas las indicaciones de seguridad e ins-

¡Utilizar guantes de protección!

trucciones para que sirvan de futura referencia.

El término "herramienta eléctrica" empleado en

¡Utilizar protección respiratoria!

las indicaciones de seguridad hace referencia a herramientas eléctricas conectadas a la red eléctrica

¡Utilizar gafas de protección!

No depositar en la basura doméstica.

(con un cable de red) y a herramientas eléctricas alimentadas a batería (sin cable de red).

2.2 Indicaciones de seguridad específicas para

sierras circulares

Sentido de giro de la sierra y de la hoja de

Procedimiento de corte

serrar

Medidas de la hoja de serrar a ... Diámetro

b ... Taladro de alojamiento

zona de serrado ni las acerque a la hoja de serrar. Sujete el mango adicional o la carcasa del motor con la mano que queda libre.

PELIGRO No introduzca las manos en la

Si se sujeta

la sierra circular con ambas manos, estas no

Consejo, indicación

Guía de procedimiento

pueden resultar dañadas por la hoja de serrar.

No agarre la pieza de trabajo por debajo.

La ca-

peruza de protección no puede resguardarle de

Clase de protección II

la hoja de serrar por debajo de la pieza de trabajo.

Adapte la profundidad de corte al grosor de la pieza de trabajo.

Por debajo de la pieza de trabajo solo debería ser visible menos de una altura completa de diente.

Nunca sujete la pieza de trabajo que va a serrar con la mano o sobre la pierna. Fije la pieza de trabajo en un alojamiento estable.

Es muy importante fijar correctamente la pieza de trabajo para minimizar los riesgos de contacto con el cuerpo, los atascos de la hoja de serrar o la pérdida de control.

Sujete la herramienta eléctrica por las superficies de agarre aisladas cuando lleve a cabo trabajos en los que la herramienta de corte pudiera entrar en contacto con cables eléctricos ocultos o con el propio cable eléctrico.

El contacto con una línea electrificada hace que las piezas metálicas de la herramienta eléctrica se vean sometidas a tensión y que se produzca una descarga eléctrica.

Utilice siempre un tope o una guía de canto recta cuando realice cortes longitudinales.

Esto mejora la exactitud del corte y reduce las posibilidades de que la hoja de serrar se atasque.

Utilice siempre hojas de sierra con el debido tamaño y con un taladro de alojamiento adecuado (p.ej. con forma de estrella o redondo).

Las hojas de serrar que no se adaptan a las piezas de montaje de la sierra tienen una marcha descentrada y causan la pérdida de control.

Nunca utilice bridas tensoras o tornillos de hojas de serrar dañados o incorrectos.

Las bridas tensoras y los tornillos de hojas de serrar han sido fabricados especialmente para su sierra para obtener así un rendimiento y una seguridad de servicio óptimos.

Utilice el debido equipamiento

de protección personal:

protección de oídos, gafas de protección y mascarilla en los trabajos que generan polvo, así como guantes de protección cuando

trabaje con materiales rugosos y al cambiar de herramienta.

Contragolpes: causas e indicaciones de seguridad correspondientes

– Un contragolpe es una reacción inesperada de

una hoja de serrar que se engancha, se bloquea o que se ha alineado incorrectamente, lo cual puede producir que la sierra se salga de la pieza de trabajo de manera incontrolada y se desvíe hacia el operario;

HK 85 EB

– la hoja de serrar se bloquea al engancharse o

atascarse en la ranura de serrado que se va estrechando y la fuerza del motor sacude la maquina hacia atrás en dirección al operario;

– si la hoja de serrar se tuerce o se alinea incorrec-

tamente, los dientes de la parte posterior de la hoja de la sierra pueden engancharse en la superficie de la pieza de trabajo, de manera que la hoja de serrar sale de la ranura y salta hacia atrás en dirección al operario.

El contragolpe es la consecuencia de un uso incorrecto o inapropiado de la sierra. Puede evitarse si se siguen unas medidas de precaución adecuadas como las que se describen a continuación.

Sujete la sierra con ambas manos y coloque los brazos de tal modo que le permitan hacer frente a la fuerza de un posible contragolpe. Colóquese siempre en un lateral de la hoja de serrar, no la sitúe en ningún caso en línea con su cuerpo.

En caso de contragolpe la sierra circular puede saltar hacia atrás, sin embargo, la fuerza del contragolpe puede ser controlada por el operario aplicando unas medidas adecuadas.

Si la hoja de serrar se engancha o desea interrumpir el trabajo, suelte el interruptor de conexión y desconexión y sujete la sierra dentro del material tranquilamente hasta que la hoja de serrar se detenga completamente. No intente retirar la sierra de la pieza de trabajo o tirar de la sierra hacia atrás mientras la hoja de serrar se esté moviendo, puesto que podría producirse un contragolpe.

Averigüe y subsane el motivo por el que la hoja de serrar se ha enganchado.

Cuando desee reanudar el trabajo con una sierra que ya se encuentra dentro de una pieza de trabajo, centre la hoja de serrar en la ranura de serrado y compruebe que los dientes de la sierra no se hayan enganchado en la pieza de trabajo.

Si la hoja de serrar se hubiera enganchado, puede salirse de la pieza de trabajo u ocasionar un contragolpe al volver a arrancarla.

Cuando trabaje con paneles grandes, apuntálelos para evitar que se produzca un contragolpe al engancharse una hoja de serrar.

Los paneles grandes pueden combarse por su propio peso. Los paneles deben apuntalarse por ambos lados, tanto cerca de la ranura de serrado como en el canto.

No utilice hojas de sierra romas o dañadas.

Las hojas de sierra con dientes romos o mal alineados producen, a causa de una ranura de serrado

HK 85 EB

demasiado estrecha, un rozamiento mayor, el bloqueo de la hoja de serrar y contragolpes.

Antes de comenzar a serrar fije los ajustes de profundidad y los ángulos de corte.

Si durante las tareas de serrado se modifican los ajustes, la hoja de serrar puede bloquearse y podría causar un contragolpe.

Tenga especial precaución al realizar cortes de incisión en muros o en otros ámbitos que no pueda examinar.

La hoja de serrar que realiza la incisión puede bloquearse al serrar objetos ocultos y causar un contragolpe.

Función de la caperuza inferior de protección

Antes de cada uso, comprobar que la caperuza inferior de protección se cierra correctamente. No utilizar la sierra si la caperuza inferior de protección no ofrece movilidad y no se cierra de inmediato. No bloquear nunca ni sujetar la caperuza inferior de protección cuando esté en posición abierta.

Si la sierra cae al suelo por accidente, la caperuza inferior de protección puede deformarse. Abrir la caperuza de protección mediante la palanca de retroceso y asegurarse de que se mueve sin dificultad y que no entra en contacto con la hoja de serrar ni con otras piezas en todos los ángulos y profundidades de corte.

Comprobar el funcionamiento del resorte de la caperuza inferior de protección. No utilizar la sierra si la caperuza inferior de protección y el resorte no funcionan correctamente.

Las piezas dañadas, los residuos pegajosos o la acumulación de virutas hacen que la caperuza de protección inferior funcione de forma retardada.

Abrir la caperuza inferior de protección a mano solo en el caso de cortes especiales, como pueden ser los «cortes de incisión o angulares». Abrir la caperuza inferior de protección mediante la palanca de retroceso y soltarla en cuanto la hoja de serrar haya penetrado en la pieza de trabajo.

En el resto de tareas de serrado la caperuza inferior de protección debe funcionar de forma automática.

No apoyar la sierra en el banco de trabajo o en el suelo sin haber comprobado que la caperuza inferior de protección cubre la hoja de serrar.

Una hoja de serrar sin protección que marcha por inercia mueve la hoja de serrar en sentido contrario al corte y sierra todo lo que está en su camino. Tener en cuenta el tiempo de marcha por inercia de la sierra.

Funcionamiento de la cuña de guía [1-5]

Utilice la hoja de serrar apropiada para la cuña de guía.

Para que la cuña de guía cumpla su función, el disco de soporte de la hoja de serrar debe ser más fino que la cuña de guía y el ancho del dentado debe ser mayor que el grosor de la cuña de guía.

No ponga la sierra en funcionamiento con la cuña de guía cubierta.

Una avería sin importancia podría ralentizar el cierre de la caperuza de protección.

Indicaciones de seguridad adicionales

–

Esta herramienta eléctrica no se debe montar en una mesa de trabajo.

El montaje en mesas de trabajo de otros fabricantes o de fabricación propia puede mermar la seguridad de la herramienta eléctrica y provocar accidentes graves.

–

No colocar las manos en la expulsión de virutas.

Podría dañarse con las piezas giratorias.

–

Utilice herramientas de exploración adecuadas para detectar tuberías de abastecimiento ocultas o consulte a la compañía local de abastecimiento de energía.

El contacto de la herramienta con cables eléctricos puede provocar fuego y descargas eléctricas. Si se daña una tubería de gas, puede provocar una explosión. La penetración en una tubería de agua ocasiona daños materiales.

–

Espere a que la máquina esté completamente parada antes de guardarla.

La herramienta giratoria podría engancharse, lo que podría causar la pérdida de control de la máquina.

– No hacer uso del aparato para trabajos por enci-

ma de la cabeza.

–

Al trabajar puede generarse polvo perjudicial/ tóxico (p. ej., de pintura de plomo, algunos tipos de madera y metal).

El contacto o la inhalación de este polvo puede suponer una amenaza para la persona que realiza el trabajo o para aquellas que se encuentren cerca. Observe las normativas de seguridad vigentes en su país.

Utilice por el bien de su salud una mascarilla de protección respiratoria con filtro P2.

En espacios cerrados asegúrese de que haya suficiente ventilación y, en caso necesario, conecte un sistema móvil de aspiración.

2.3 Riesgos residuales

A pesar de cumplir todas las normas de construcción relevantes, al usar la máquina pueden derivarse peligros, p. ej. debidos a:

– contacto con la hoja de serrar en la zona de la

abertura de arranque debajo de la mesa de serrar;

– contacto con la parte de la hoja de serrar que so-

bresale por debajo de la pieza de trabajo al cortar;

– contacto lateral con piezas giratorias: hoja de se-

rrar, brida de sujeción, brida-tornillo;

– contragolpe de la máquina al atascarse con la

pieza de trabajo;

– contacto con piezas en tensión al estar la carcasa

abierta y el enchufe conectado;

– partes de la pieza de trabajo que salgan despedi-

das;

– partes de la pieza de trabajo que salgan despedi-

das como consecuencia de herramientas daña-

das; –emisión de ruidos; – emisión de polvo.

2.4 Trabajos con aluminio

Al trabajar con aluminio deberá tener presente las siguientes medidas por motivos de seguridad:

– Preconecte un interruptor de corriente de defec-

to (FI, PRCD). – Conecte la máquina a un aparato de aspiración

apropiado. – Limpie regularmente el polvo que se acumula en

la carcasa del motor de la máquina. – Utilice una hoja de serrar de aluminio. – Cierre la mirilla/la protección contra el vuelo de

virutas.

¡Utilizar gafas de protección!

– Al serrar placas hay que lubricar con petróleo;

los perfiles de capa delgada (hasta 3 mm) pueden

trabajarse sin lubricación.

2.5 Emisiones

Los valores típicos obtenidos de acuerdo con la norma EN 60745 son:

Nivel de intensidad sonora LPA = 89 dB(A) Nivel de potencia sonora L

= 100 dB(A)

Incertidumbre K = 3 dB

HK 85 EB

ATENCIÓN

El ruido que se produce durante el trabajo puede dañar el oído



¡Utilice protección de oídos!

Valor de emisión de vibraciones en a

(suma vecto-

rial de tres direcciones) e incertidumbre K determinada según EN 60745:

Valor de emisión de oscilaciones (3 ejes)

Serrado de madera ah = 4,0 m/s Serrado de metal ah = 3,5 m/s Incertidumbre K = 1,5 m/s

Las emisiones especificadas (vibración, ruido) – sirven para comparar máquinas, – son adecuadas para una evaluación provisional

de los valores de vibración y ruido en funcionamiento

– y representan las aplicaciones principales de la

herramienta eléctrica.

Ampliación posible con otras aplicaciones, mediante otras herramientas o con un mantenimiento inadecuado. Tenga en cuenta la marcha en vacío y los tiempos de parada de la máquina.

3Uso conforme a lo previsto

Sierra circular apta para serrar – madera y materiales derivados de la madera; – materiales de aglomerado de cemento o yeso; –plásticos; – aluminio (solo con hojas de serrar de Festool es-

peciales para aluminio)

Utilizar exclusivamente hojas de sierra originales Festool con las siguientes características: diámetro de hoja de sierra 230 mm; anchura de corte 2,5 mm; taladro de alojamiento 30 mm; grosor de disco de soporte recomendado 1,8 mm, máx. 2,0 mm; apto para números de revoluciones de hasta 6600

La sierra circular puede convertirse en fresadora de ranuras combinándola con el ranurador regulable del kit de modificación ofrecido por Festool.

El uso de la máquina está indicado exclusivamente para profesionales y personal cualificado.

rpm.

No utilizar discos de lijar.

El usuario será responsable de cualquier utilización indebida.

2 2 2

HK 85 EB

4 Datos técnicos

Sierra circular HK 85 EB

Potencia 2300 W Número de revoluciones (mar-

1500 - 3300 rpm

cha en vacío) Número de revoluciones máx.

4000 rpm Inclinación 0 - 60° Profundidad de corte a 0° 0 - 86 mm Profundidad de corte máx. a 45° Profundidad de corte máx. a 60°

62 mm

47 mm Medidas de la hoja de serrar 230 x 2,5 x 30 mm Peso (sin cable de red) 7,0 kg Clase de protección /II

Número de revoluciones máx. que puede aparecer con la elec-

trónica defectuosa.

5Componentes

6 Puesta en servicio

ADVERTENCIA

Tensión o frecuencia no permitida Peligro de accidente



Observar los datos indicados en la placa de tipo.



Tener en cuenta las particularidades de cada país.

Apagar siempre la máquina antes de conectar y desconectar el cable de conexión a la red eléctrica.

6.1 Conexión y desconexión



Subir el bloqueo de conexión



Pulsar el interruptor de conexión y desconexión

[1-7]

pulsar = conectado soltar = desconectado

[1-2]

[1-1] [1-2] [1-3] [1-4]

[1-5] [1-6] [1-7] [1-8] [1-9]

[1-10] [1-11] [1-12] [1-13] [1-14] [1-15] [1-16] [1-17]

Empuñaduras Bloqueo de conexión Palanca para cambio de herramienta Palanca de retroceso para la cubierta pro-

tectora basculante Cuña de guía Cubierta protectora basculante Interruptor de conexión y desconexión Palanca para la función de incisión Escala dividida en dos para el tope de pro-

fundidad de corte (con/sin riel de guía) Racor de aspiración giratorio Escala de ángulo Botón giratorio para el ajuste del ángulo Ajuste de la profundidad de corte Mordazas de ajuste Cable de conexión a la red Regulación del número de revoluciones Superficies de agarre con aislamiento

(zona sombreada en gris)

7Ajustes

ADVERTENCIA

Peligro de lesiones y electrocución



Desconectar el enchufe de la toma de corriente antes de realizar cualquier trabajo en la máquina.

7.1 Sistema electrónico Arranque suave

El arranque suave mediante control electrónico garantiza una puesta en marcha de la máquina sin sacudidas.

Regulación del número de revoluciones

El número de revoluciones se puede ajustar de modo continuo con la rueda de ajuste del rango de revoluciones (véase Datos técnicos). De esta forma, la velocidad de corte se puede adaptar de forma óptima a cada superficie (véase la tabla de la página 45).

Limitación de corriente

La limitación de corriente evita un consumo de corriente demasiado alto en caso de una sobrecarga extrema. Esto puede causar una reducción de la velocidad del motor. Tras aliviarse la carga, el motor vuelve a ponerse en marcha inmediatamente.

[1-16]

dentro

Freno

La HK 85 EB cuenta con un freno electrónico. Después de desconectarla, la hoja de serrar se frena

electrónicamente en aprox. 2 s hasta que se detie-

+FS

ne.

Protector contra sobretemperatura

Si la temperatura del motor es demasiado elevada, el suministro de corriente y el número de revoluciones disminuyen. La máquina sólo funciona con una potencia baja para que pueda enfriarse rápidamente mediante la ventilación del motor. Una vez que se haya enfriado, la máquina vuelve a funcionar a plena potencia.

7.2 Ajuste de la profundidad de corte

La profundidad de corte puede ajustarse entre 0 86 mm.



Apretar el ajuste de profundidad de corte



Tirar hacia arriba o empujar hacia abajo la em-

[2-1]

puñadura principal del grupo de serrado.

7.5 Cambio de la hoja de serrar

ADVERTENCIA

Peligro de lesiones y electrocución



Desconectar el enchufe de la toma de corriente antes de realizar cualquier trabajo en la máquina.

ATENCIÓN

Herramienta caliente y afilada Peligro de lesiones



No utilizar herramientas desafiladas o defectuosas.



Utilizar guantes de protección.

HK 85 EB

Profundidad de corte sin riel de guía/de tronzado

máx. 86 mm Profundidad de corte con riel de guía/de

tronzado máx. 82 mm

7.3 Ajuste de un ángulo de corte



Al ajustar el ángulo de corte, la mesa de serrar debe estar colocada sobre una superficie plana.

entre 0° y 60°:



Abrir el botón giratorio



Inclinar el grupo de sierra hasta el ángulo de corte deseado



Cerrar el botón giratorio



Las dos posiciones (0° y 60°) vienen ajustadas

[3-1]

[3-2]

de fábrica y pueden ser reajustadas por el servicio de atención al cliente.



En los cortes angulares, la profundidad de corte es inferior al valor indicado en la escala de la profundidad de corte.

7.4 Ajuste de la cubierta protectora basculante ¡Riesgo de lesiones! ¡Bordes cortantes!

Si se suelta de repente, la cubierta protectora basculante vuelve hacia atrás rápidamente.

La cubierta protectora basculante se únicamente con la palanca de retroceso

[1-6]

debe abrir-

[1-4]



Colocar la sierra en la posición de 0° y ajustar la profundidad de corte máxima antes de cambiar la hoja de serrar.



Colocar la sierra para cambiar en el borde de mesa.



Mover la palanca



Desenroscar el tornillo cho hexagonal



Mantener la cubierta protectora basculante

abierta únicamente con la palanca de retro-

ceso

[4-4]



Retirar la hoja de serrar



Colocar la hoja de serrar nueva.

El sentido de giro de la hoja de serrar

y de la sierra



Colocar la brida exterior

[4-3]

[4-2]

hasta el tope.

[4-7]

con la llave de ma-

[4-8]

[4-5]

debe coincidir.

[4-10]

[4-

de manera que el taco de arrastre encaje en la entalladura de la brida interior.



Soltar la palanca de retroceso la cubierta protectora basculante

[4-4]

y dejar que

[4-6]

vuelva a

inclinarse en su posición definitiva.



Apretar bien los tornillos



Hacer retroceder la palanca

¡Riesgo de lesiones!

[4-7]

[4-3]

Tras cada cambio de la hoja de sierra compruebe que esta quede bien sujeta. Si la brida de sujeción está hol-

gada se podrían romper las cuchillas de la hoja de sierra y si el tornillo está flojo podría soltarse dicha hoja de sierra.

HK 85 EB

7.6 Aspiración

ADVERTENCIA

Consecuencias perjudiciales para la salud a causa del polvo



El polvo puede ser perjudicial para la salud. Por este motivo, no trabaje nunca sin aspiración.



Durante la aspiración de polvo perjudicial para la salud, respete siempre las normativas nacionales.

Sistema móvil de aspiración de Festool

En el codo del racor de aspiración

[5-1]

se puede conectar un sistema móvil de aspiración de Festool con un diámetro de tubo flexible de 27 mm o de 36 mm (se recomienda 36 mm, ya que el riesgo de obstrucción es menor).

– Si se utiliza un tubo flexible de aspiración que no

sea antiestático, puede cargarse de energía estática y el usuario podría sufrir una descarga eléctrica.



Si se trabaja sin aspiración del polvo, el racor de aspiración

[5-1]

se puede girar hacia la posición

que se quiera.

8 Trabajo con la herramienta eléctrica

Durante el trabajo, tenga en cuenta todas las indicaciones de seguridad mencionadas al principio de este documento, así como las

normas siguientes: – Solo guíe la máquina por la pieza de trabajo

cuando esté conectada.

– Verificar antes de cada uso el funcionamiento de

la cubierta protectora basculante y utilizar la herramienta eléctrica únicamente si funciona correctamente.

– Fije la pieza de trabajo siempre de forma que no

se pueda mover cuando se trabaje con ella.

– Durante el trabajo, sujete la máquina siempre

con ambas manos por las empuñaduras De este modo, evitará posibles accidentes y conseguirá aumentar la precisión del trabajo.

– Empujar la sierra siempre hacia delante

no tirar en ningún caso de ella hacia atrás.

– Adaptar la velocidad de avance para evitar que se

sobrecalienten los filos de la hoja de serrar o que se derrita el plástico al serrarlo.

– Antes de empezar a trabajar, cerciorarse de que

el botón giratorio

[1-12]

esté fijamente enrosca-

do.

[1-1]

[7-8]

– No trabaje con la máquina si el sistema electró-

nico está defectuoso, pues puede provocar un incremento del número de revoluciones. Un sistema electrónico defectuoso se reconoce porque se producen fallos en el arranque suave o porque no permite la regulación del número de revoluciones.

8.1 Serrado por línea de corte

Los indicadores de corte indican el trazado de corte sin riel de guía

cortes a 0°: cortes a 45°:

[6-1]

[6-2]

8.2 Serrar cortes

Colocar la sierra con la parte delantera de la mesa de serrar sobre la pieza de trabajo, conectar la máquina y avanzar en el sentido del corte.

8.3 Serrar segmentos (cortes de incisión)

A fin de evitar contragolpes, se deberán observar obligatoriamente las siguientes indicaciones al efectuar cortes de incisión:

– Colocar la sierra siempre con el canto posterior

de la mesa de serrar contra un tope fijo.

¡Atención! ¡Peligro de aplastamiento!

Al ajustar cortes de incisión a mano alzada, siempre sujetar la máquina firmemente. Nunca poner los dedos detrás ni debajo de la hoja de sierra.

Procedimiento



Ajustar la profundidad de corte,

7.2



Pulsar hacia abajo la palanca

véase el cap.

[7-1]

El grupo de serrado se inclina hacia arriba hasta la posición de inserción.



Mantener presionada hacia abajo, hasta el tope, la palanca de retroceso

La cubierta protectora basculante

[7-2]

[7-5]

y libera la hoja de serrar.



Apoyar la sierra sobre la pieza de trabajo y colocarla sobre un tope (parada de contragolpe).



Conectar la sierra.



Empujar la sierra hacia abajo poco a poco sobre

;

la profundidad de corte ajustada hasta que encaje, soltar la palanca de retroceso plazarla en el sentido del corte

La muesca

[7-4]

muestra, a la profundidad de corte

[7-8]

[7-2]

máxima y si se utiliza el riel de guía, el punto de corte situado más atrás de la hoja de serrar (230 mm Ø).

se abre

y des-

EKAT

8.4 Funcionamiento con generador eléctrico (GE) con accionamiento por motor de combustión



Festool no garantiza el funcionamiento sin problemas de la herramienta eléctrica con un GE cualquiera.

La herramienta eléctrica puede utilizarse con GE si se cumplen las siguientes condiciones:

– la tensión de salida del GE debe estar siempre en

el rango 230 V CC ± 10 %, el GE debe estar equipado con regulación automática de la tensión (AVR - Automatic Voltage Regulation); sin esta regulación la herramienta eléctrica no trabaja adecuadamente y puede resultar dañada.

– la potencia del GE debe ser al menos 2,5 veces

superior al consumo nominal de corriente de la herramienta eléctrica (esto es 6 kW).

– si se utiliza un GE sin potencia suficiente, el nú-

mero de revoluciones puede oscilar y con ello verse mermado el rendimiento de la herramienta eléctrica.

9 Mantenimiento y cuidado

ADVERTENCIA

Peligro de lesiones, electrocución



Desconectar el enchufe de la red antes de realizar cualquier trabajo de mantenimiento o conservación.



Todos los trabajos de mantenimiento y reparación que exijan abrir la carcasa del motor tan sólo pueden ser llevados a cabo por un taller autorizado.

Servicio de atención al cliente y re-

paraciones

parte del fabricante o de los talleres de reparación: encuentre la dirección más próxima a usted en:

www.festool.es/Servicios Utilice únicamente piezas de recambio

Festool originales. Despiece en: www.festool.es/Servicios

Una limpieza regular de la máquina, sobre todo de los dispositivos de ajuste y de las guías, representa un importante factor de seguridad.

solo está disponible por

HK 85 EB

Tenga en cuenta las siguientes advertencias:



A fin de garantizar una correcta circulación del aire, las aberturas para el aire de refrigeración dispuestas en la carcasa deben mantenerse libres y limpias.



Aspirar en todos los orificios para limpiar las astillas y virutas de la herramienta eléctrica.



La cubierta protectora basculante debe moverse siempre libremente y poderse cerrar por sí sola. Mantener limpia la zona que rodea la cubierta protectora basculante. Limpiar el polvo y las virutas con un pincel o aplicando aire comprimido.

10 Accesorios

Los números de pedido de los accesorios y las herramientas figuran en el catálogo de Festool o en la dirección de Internet www.festool.es.

Además de los accesorios descritos, Festool ofrece una amplia gama de accesorios de sistema que le permiten hacer un uso versátil y efectivo de la sierra, p. ej.:

• Bolsa colectora SB-TSC

• Tope paralelo PA-A HK guiado por ambos lados con curva

• Dispositivo para ranuras VN-HK85 D130_16-25

10.1 Hojas de sierra, otros accesorios

Para cortar diversos materiales de forma rápida y limpia, Festool le ofrece hojas de sierra compatibles con su sierra circular Festool y adecuadas para cualquier aplicación.

10.2 Tope paralelo [8]

El tope paralelo (ambos lados) sirve para el guiado de la sierra de forma paralela a los bordes de la pieza de trabajo como ampliación de la mesa para un corte recto y preciso

[8B]

10.3 Riel de guía

El riel de guía permite realizar cortes precisos y limpios y al mismo tiempo protege la superficie de la pieza de trabajo de posibles daños.

En combinación con el extenso conjunto de accesorios, es posible efectuar con el sistema de guía unos cortes angulares, a inglete y unos trabajos de adaptación con gran exactitud. La posibilidad de fijación mediante mordazas jeción y un trabajo seguros.



Ajuste el juego de la guía de la mesa de serrar en el riel de guía con ambas mordazas de ajuste

[7-7]

[8A]

y se puede utilizar también

[7-6]

garantiza una su-

HK 85 EB

Antes de usar el riel de guía por primera vez, serrar la protección antiastillas [7-3]:



colocar la sierra con toda la placa guía en el extremo posterior del riel de guía;



situar la sierra en la posición de 0° y ajustar la profundidad de corte máxima;



conectar la sierra.



Serrar la protección antiastillas poco a poco por toda la longitud sin levantarla.

El canto de la protección antiastillas se corresponde exactamente con el canto de corte.

10.4 Riel de tronzado

El riel de tronzado está diseñado para serrar madera y materiales de tableros.

Permite obtener unos cortes precisos y limpios; en concreto, los cortes angulares se pueden realizar con facilidad y repetir con precisión. La sierra retrocede automáticamente hasta la posición de inicio después del proceso de serrado.



Antes del primer uso hay que serrar la protección antiastillas,

véase el cap. 10.3

Antes de cada uso, comprobar la función de retirada del riel de tronzado

y encargar su reparación si fuera necesario. No utilice nunca la herramienta si la retirada automática no funciona.

Unión de la sierra con el riel de tronzado



Introducir la sierra en el riel de tronzado en el sentido de serrado.

La sierra se engancha a la corredera El cierre rápido

[9-1]

encaja detrás de la mesa

[9-2]

de serrar.

La sierra está bien unida al riel de tronzado.

Separación de la sierra del riel de tronzado



Desplazar la sierra ligeramente hacia delante en el sentido de serrado.



Girar el cierre rápido



Extraer hacia atrás la sierra en el sentido con-

[9-1]

hacia delante.

trario al de serrado.



Ajustar el juego de la guía de la mesa de serrar en el riel de tronzado con las dos mordazas de ajuste

[9-3]

La sierra debe desplazarse con facilidad sobre los rieles.



Colocar el tope regulable

[9-4]

y el tope fijo contra la pieza de trabajo y colocar encima el riel de tronzado.



Conectar la sierra.



Desplazar la sierra en el sentido de serrado.

La cubierta protectora basculante se abre. Serrar el corte.

ADVERTENCIA

Hoja de serrar giratoria al descubierto Peligro de lesiones



No introducir las manos en la zona de serrado ni acercarlas a la hoja de serrar.



No agarrar la pieza de trabajo por debajo.



No sujetar la pieza de trabajo con la mano o sobre la pierna.



Después del proceso de serrado, desconectar la sierra.



Retraer la sierra hasta la posición de inicio.



Retirar el riel de tronzado de la pieza de trabajo.

AVISO: ¡Riesgo de lesiones! No dejar la sierra con la

hoja de serrar al descubierto.

bierta protectora basculante no vuelven a la posición de inicio, interrumpir el proceso de serrado, desconectar el enchufe y comprobar las funciones. En caso necesario, retirar las astillas de madera enganchadas.

Posición de parada - Cubierta protectora basculante cerrada.

ción se puede dejar la sierra con riel de tronzado.

Si la sierra o la cu-

En esta posi-

Procedimiento para sierras tronzadoras



Abrir el botón giratorio del tope regulable



Ajustar el ángulo en la escala



Cerrar el botón giratorio del tope regulable



Ajustar la profundidad y el ángulo de corte en la sierra,

véanse los caps. 7.2 y 7.2

[9-5]

11 Medio ambiente

[9-4]

[9-

No desechar con la basura doméstica.

Reciclar las herramientas, accesorios y embalajes de forma respetuosa con el medio ambiente. Respetar las disposiciones nacionales vigentes.

Solo UE:

Tabla 1: Corte en función del material; con la velocidad correcta

Madera maciza (dura, blanda)

Plásticos, plásticos de ﬁbra de vidrio reforzada (GfK), papel y tejidos

Placas de ﬁbras de yeso y cemento aglomerado

Placas y perﬁles de aluminio hasta 15 mm

Vidrio acrílico

Placas de viruta y de ﬁbra dura

Madera laminada, tableros de ebanistería, placas enchapadas y revestidas

Material

Velocidad

3-5

4-5

1-3

4-6

según la Directiva europea sobre herramientas eléctricos y electrónicos usados y su transposición a la legislación nacional, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente.

Información sobre REACh:

www.festool.com/reach

12 Declaración de conformidad CE

Sierra circular N.º de serie

HK 85 EB 768000, 201073 Año de certificación CE:2015

Declaramos bajo nuestra responsabilidad que este producto cumple todos los requisitos relevantes de las siguientes directivas, normas o documentos normativos:

HK 85 EB

2006/42/CE, 2004/108/CE (hasta el 19.04.2016), 2014/30/UE (a partir del 20.04.2016), 2011/65/UE, EN 60745-1:2009+A11:2010, EN 60745-2-5:2010, EN 55014-1:2006+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Alemania

Wolfgang Zondler Director de investigación, desarrollo y documenta-

ción técnica 2015-07-01

.fe

HK 85 EB

Istruzioni per l'uso originali

1 Simboli ................................................. 46

2 Avvertenze per la sicurezza................. 46

3 Utilizzo conforme................................. 49

4 Dati tecnici ........................................... 49

5 Elementi dell'utensile.......................... 50

6 Messa in funzione ................................ 50

7 Impostazioni......................................... 50

8 Lavoro con l'elettroutensile................. 52

9 Manutenzione e cura ........................... 53

10 Accessori.............................................. 53

11 Ambiente.............................................. 54

12 Dichiarazione di conformità CE ........... 54

Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

1Simboli

Simbolo

Significato

Simbolo

Significato

Area esposta a pericolo! Non avvicinare le mani!

Estrarre la spina di rete!

Pericolo di schiacciamento per mani e dita!

Pericolo di taglio per lama non protetta

Non posare la sega con la lama non protetta

Calotta di protezione oscillante chiusa

Posizione di parcheggio

Posare la sega soltanto con la calotta di protezione oscillante chiusa

Avvertenza di pericolo generico

2 Avvertenze per la sicurezza

2.1 Avvertenze di sicurezza generali

Avvertenza sulle scariche elettriche

Leggere le istruzioni d'uso e le avvertenze di sicurezza.

AVVERTENZA!

Leggere tutte le avver-

tenze per la sicurezza e le indicazioni.

Eventuali errori nell'osservanza delle avver-

tenze e delle indicazioni possono provocare scosse

Indossare dispositivi di protezione

elettriche, incendi e/o gravi lesioni.

dell'udito.

Conservate tutte le avvertenze di sicurezza e i ma-

Indossare guanti protettivi.

nuali per riferimenti futuri.

Il termine "utensile elettrico" usato nelle avverten-

Indossare un dispositivo di protezione delle vie respiratorie.

Indossare gli occhiali protettivi.

Non smaltire tra i rifiuti domestici.

ze di sicurezza, si riferisce agli utensili elettrici collegati alla rete elettrica (con cavo di rete) e agli utensili elettrici azionati a batteria (senza cavo di rete).

2.2 Avvertenze di sicurezza specifiche per la macchina per seghe circolari portatili

Senso di rotazione della sega e della lama

Dimensione della lama a ... Diametro

b ... Foro di alloggiamento

Procedura di taglio

PERICOLO! Tenere le mani lontane dalla zona di lavoro della sega e della lama. Con la mano libera afferrare l'impugnatura supplementare oppure l'alloggiamento del motore.

si usano entrambe le mani per afferrare la sega

Consiglio, avvertenza

Indicazione operativa Classe di protezione II

a disco, queste non possono essere ferite dalla lama stessa.

Non mettere le mani sotto il pezzo in lavorazione.

La calotta protettiva non può proteggere

l'operatore dalla lama al di sotto del pezzo in lavorazione.

Adeguare la profondità di taglio allo spessore del pezzo in lavorazione.

Al di sotto del pezzo in lavorazione la lama dovrebbe essere visibile per un tratto inferiore all'intera altezza di un dente.

Non tenere mai con la mano o sopra una gamba il pezzo da tagliare.Fissare il pezzo in lavorazione sopra un piano di appoggio stabile.

È importante fissare bene il pezzo in lavorazione, in modo da ridurre al minimo il rischio che entri in contatto con il corpo dell'operatore, la lama della sega si blocchi o si perda il controllo della macchina.

Quando si eseguono lavori durante i quali è possibile che l'utensile da taglio entri in contatto con linee elettriche nascoste o con il cavo dell'apparecchiatura stessa, tenere quest'ultima soltanto dalle impugnature isolate.

Il contatto con una linea elettrica sotto tensione trasferisce la tensione anche ai componenti metallici dell'utensile, provocando così una scossa elettrica.

Quando si eseguono tagli longitudinali, utilizzare sempre un riscontro oppure una guida per profili diritta.

In questo modo si ottiene una maggiore precisione di taglio e si riducono le possibilità che la lama si blocchi.

Utilizzare sempre lame di misura corretta e foro di inserimento adatto (es. a stella o rotondo).

Lame che non siano adatte per componenti di montaggio funzionano in modo irregolare e portano ad una perdita del controllo della macchina.

Non utilizzare mai flange di bloccaggio lama né viti danneggiate o errate.

Le flange di bloccaggio della lama e le viti sono state realizzare specificamente per la sega in dotazione, in modo da ottenere prestazioni ottimali e sicurezza di funzionamento.

Indossare un equipaggiamento

di protezione adatto:

protezioni acustiche, occhiali protettivi, mascherina antipolvere in caso di lavorazioni che ne causano la formazione, guanti protettivi per

materiali grezzi e per la sostituzione degli utensili.

Contraccolpo - causa e relative avvertenze di sicurezza

– Un contraccolpo rappresenta una reazione inat-

tesa di una lama che resta agganciata, bloccata o male allineata, e che fa sì che la sega, fuoriu-

HK 85 EB

scendo dal pezzo in lavorazione, possa spostarsi in modo incontrollato in direzione dell'operatore.

– Quando la lama resta agganciata o bloccata nella

fessura della lama stessa, si arresta e la forza del motore respinge l'apparecchiatura in direzione dell'operatore.

– Se la lama viene sottoposta a torsione all'interno

del taglio oppure è allineata in modo errato, è possibile che i denti della zona posteriore della lama si aggancino alla superficie del pezzo in lavorazione: ciò fa sì che la lama fuoriesca dalla fessura e venga spinta all'indietro in direzione dell'operatore.

Un contraccolpo rappresenta la conseguenza di un utilizzo errato o scorretto della sega. Può essere evitato ricorrendo ad adeguate misure precauzionali, come di seguito specificato.

Tenere la sega con entrambe le mani, portando le braccia in una posizione tale da poter contrastare la forza del contraccolpo.Tenersi sempre di lato rispetto alla lama della sega e non portare mai la lama in linea con il corpo.

In caso di contraccolpo, la sega circolare può saltare in avanti, ma è possibile che gli operatori siano in grado di contrastare la forza del contraccolpo se vengono presi i provvedimenti adatti.

Se la lama della sega si incastra o il lavoro si interrompe, rilasciare l'interruttore ON/OFF e tenere la sega nel materiale finché la lama si arresta completamente. Non cercare mai di estrarre la sega dal pezzo in lavorazione o di tirarla indietro fintanto che la lama è in movimento, in quanto ciò potrebbe provocare un contraccolpo.

Individuare e rimuovere la causa

dell'incastro della lama.

Se si intende riavviare una sega bloccata in un

pezzo in lavorazione, centrare la lama nella fessura della sega e verificare che i denti della lama non siano conficcati nel pezzo.

Se la lama si blocca, è possibile che fuoriesca dal pezzo in lavorazione o che provochi un contraccolpo al riavvio dell'utensile.

Sostenere i pannelli di grandi dimensioni, in modo da ridurre i rischi di un contraccolpo provocato dal blocco della lama della sega.

I pannelli di grandi dimensioni possono flettersi a causa del loro stesso peso. È necessario sostenere i pannelli su entrambi i lati oltre che in prossimità della fessura della sega e del bordo.

Non utilizzare lame non affilate o danneggiate.

Lame con denti non affilati o mal allineati possono provocare - a causa di una fessura della sega di dimensioni troppo ridotte - una maggiore usu-

HK 85 EB

I ra, il bloccaggio della lama ed eventuali contrac-

colpi.

Prima di procedere al taglio, fissare le registrazioni relative alla profondità e all'angolo di taglio.

Se le registrazioni si modificano durante il taglio del materiale, la lama può bloccarsi causando un contraccolpo.

Prestare particolare attenzione nei tagli ad affondamento in pareti o settori non visibili.

rante le operazioni di taglio, la lama che affonda nel materiale può bloccarsi se incontra oggetti nascosti, causando così un contraccolpo.

Funzione della cappa di protezione inferiore

Prima dell'uso, controllare il corretto funzionamento della cappa di protezione inferiore. Non utilizzare la sega nel caso in cui la calotta protettiva inferiore non si possa muovere liberamente e non si chiuda subito. Non bloccare né fissare mai la calotta protettiva inferiore in posizione aperta.

Nel caso in cui la sega dovesse cadere inavvertitamente sul pavimento, è possibile che la calotta protettiva inferiore si pieghi a causa dell'urto. Aprire la calotta protettiva mediante la leva di ritorno ed accertarsi che si sposti liberamente e che con qualsiasi angolo e profondità di taglio, non venga in contatto con altre parti della macchina.

Controllare la funzione della molla per la calotta protettiva inferiore. Prima dell'uso, se la cappa di protezione inferiore e la molla non funzionano correttamente, far controllare la sega.

Parti danneggiate, depositi collosi o trucioli accumulati possono essere la causa di un funzionamento ritardato della calotta protettiva inferiore.

Aprire la calotta protettiva inferiore a mano solamente per eseguire tagli particolari, come "tagli ad affondamento e tagli ad angolo retto". Aprire la calotta protettiva inferiore mediante la leva di ritorno e rilasciarla non appena la lama è penetrata nel pezzo in lavorazione.

Durante tutti gli altri lavori di taglio la calotta protettiva inferiore deve lavorare in modo automatico.

Non riporre la sega sul banco di lavoro né sul pavimento senza che la cappa di protezione inferiore ne copra la lama.

Se la lama non è protetta ed in movimento, la sega si sposterà in direzione opposta rispetto alla direzione di taglio, tagliando ciò che si trova sul suo cammino. A questo proposito, tenere presente il tempo di post-funzionamento della sega.

Funzione del cuneo fendilegno[1-5]

Utilizzare la lama adatta al cuneo fendilegno.

Du-

Per il funzionamento del cuneo, la matrice della lama deve essere più sottile del cuneo e lo spessore dei denti deve superare quello del cuneo.

Non azionare la sega con un cuneo fendilegno piegato.

Una piccola anomalia è già sufficiente

per ritardare la chiusura della calotta protettiva.

Altre avvertenze di sicurezza

–

Questo elettroutensile non può essere montato su un banco da lavoro.

Con il montaggio su un banco da lavoro di un altro costruttore o fabbricato in proprio, l'elettroutensile può diventare poco sicuro e provocare incidenti gravi.

Non introdurre le mani nello scarico dei trucioli.

–

Le parti rotanti possono provocare lesioni.

–

Utilizzare strumenti opportuni per localizzare tubi o cavi nascosti o consultare la società di approvvigionamento della zona.

Il contatto dell'attrezzo con un cavo conduttore di tensione può causare scariche elettriche e incendi. Il danneggiamento di un tubo del gas può causare esplosioni. La penetrazione in un tubo dell'acqua è causa di danni materiali.

–

Prima di smontarlo, aspettare che l'utensile elettrico si sia arrestato.

L'innesto può essere trascinato, causando la perdita di controllo dell'utensile elettrico.

– Non impiegare l'apparecchio per lavori sopra te-

sta.

–

Durante la lavorazione vengono prodotte polveri dannose/tossiche (ad es. pitture contenenti piombo, alcuni tipi di legno e metallo).

Il contatto o l'inalazione di tali polveri possono costituire un pericolo per l'operatore o per le persone nelle vicinanze. Osservare le disposizioni di sicurezza in vigore nei rispettivi paesi.

Indossare una maschera di protezione delle vie respiratorie di livello P2.

Negli ambienti chiusi è necessaria la presenza di una sufficiente aerazione, collegando eventualmente un'unità mobile di aspirazione.

2.3 Rischi residui

Nonostante siano state rispettate tutte le principali prescrizioni costruttive, è possibile che durante l'utilizzo della macchina insorgano dei pericoli, come ad esempio:

– Contatto della lama nella zona dell'apertura di

avviamento sotto il piano di taglio,

– Contatto della parte della lama sotto il pezzo du-

rante il taglio,

– Contatto di parti in rotazione dal lato: lama, flan-

gia di serraggio, vite flangia,

– Contraccolpo della macchina in caso di bloccag-

gio nel pezzo,

– Contatto con parti conduttive con alloggiamento

aperto e spina elettrica non estratta, – Distacco di parti del pezzo in lavorazione; – Distacco di parti del pezzo in lavorazione a causa

di un utensile danneggiato; – Emissioni acustiche; –Emissione di polvere.

2.4 Lavorazione dell'alluminio

Durante la lavorazione dell'alluminio è necessario osservare le seguenti misure di sicurezza:

– Attivare preventivamente un interruttore di sicu-

rezza per correnti di guasto (FI, PRCD). – Collegare la macchina ad un aspiratore adegua-

to. – Pulire regolarmente la macchina rimuovendo gli

eventuali residui di polvere nell'alloggiamento

del motore. – Utilizzare una lama per alluminio. – Chiudere la visiera/ la protezione trucioli.

Indossare gli occhiali protettivi!

– Per il taglio di pannelli, lubrificare i pannelli con

petrolio, mentre i profili sottili (fino a 3 mm) pos-

sono essere lavorati senza lubrificazione.

2.5 Emissioni

I valori rilevati in base alla norma EN 60745 normalmente indicano quanto segue:

Livello di pressione acustica L

= 89 dB(A)

Livello di potenza acustica LWA = 100 dB(A)

HK 85 EB

I I valori di emissione indicati (vibrazioni, rumorosità) – hanno valore di confronto tra le macchine, – permettono una valutazione provvisoria del cari-

co di rumore e di vibrazioni durante l'uso,

– rappresentano l'attrezzo elettrico nelle sue ap-

plicazioni principali.

Valori maggiori sono plausibili con altre applicazioni, con altri utensili e in caso di scarsa manutenzione. Osservare i tempi di pausa e di funzionamento a vuoto della macchina!

3 Utilizzo conforme

Sega circolare destinata al taglio di – legno e materiali simili al legno, – materiali in fibra legati a gesso e cemento, – materiali plastici, – alluminio (solo con una lama speciale Festool

per alluminio)

Si possono impiegare esclusivamente lame Festool con i seguenti requisiti: diametro 230 mm; larghezza della lama 2,5 mm; foro di inserimento 301,82,0

mm; spessore max. della matrice mm; adatta a un numero di giri fino a min 6600 -1. Non utilizzare dischi abrasivi.

In abbinamento al kit di conversione Festool scanalatore offerto è possibile trasformare la sega circolare in fresatrice per scanalature.

Questa macchina è stata progettata per essere utilizzata esclusivamente da persone competenti o personale specializzato.

Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo.

4 Dati tecnici

Tolleranza K = 3 dB

ATTENZIONE

Suono risultante dal lavoro Danneggiamento dell'udito



Utilizzare protezioni acustiche!

Valore dell'emissione di vibrazioni a toriale di tre direzioni) e incertezza K rilevati secondo la norma EN 60745:

Valore emissione vibrazioni (su 3 assi)

Taglio del legno ah = 4,0 m/s Taglio del metallo ah = 3,5 m/s Tolleranza K = 1,5 m/s

(somma vet-

Sega circolare HK 85 EB

Potenza 2300 W Numero di giri (a vuoto) 1500 - 3300 giri/min Numero di giri max.

4000 giri/min Inclinazione 0 - 60° Profondità di taglio a 0° 0 - 86 mm profondità di taglio max a 45° profondità di taglio max a 60° Dimensione della lama 230 x 2,5 x 30 mm Peso (senza cavo) 7,0 kg Classe di protezione /II

2 2

numero di giri max raggiungibile in caso di elettronica guasta.

62 mm 47 mm

HK 85 EB

5 Elementi dell'utensile

[1-1] [1-2] [1-3] [1-4]

[1-5] [1-6] [1-7] [1-8] [1-9]

[1-10] [1-11] [1-12] [1-13] [1-14] [1-15] [1-16] [1-17]

Impugnature Blocco del tasto di accensione Leva per la sostituzione dell'utensile Leva di ritorno per calotta di protezione

oscillante Cuneo di guida Cappa di protezione Interruttore di accensione/spegnimento Leva per funzione di affondamento Scala bipartita per regolare la battuta per

la profondità di taglio (con/senza binari di guida)

Bocchettone d’aspirazione orientabile Goniometro Manopola per regolazione angolo Regolatore della profondità di taglio Dispositivi di fermo Cavo di rete Regolazione del numero di giri Superfici d'impugnatura isolate (zona in

grigio)

6 Messa in funzione

AVVERTENZA

Tensione o frequenza non ammesse! Pericolo di incidenti



Prestare attenzione alle indicazioni riportate sulla targhetta del tipo.



Prestare attenzione ad eventuali disposizioni nazionali speciali.

Disinserire sempre la macchina prima di collegare e scollegare il cavo di alimentazione dalla rete!

6.1 Accensione/spegnimento



Spingere verso l'alto il blocco del tasto di accen-

[1-2]

sione



Premere l'interruttore ON/OFF

premere = On rilasciare = OFF

[1-7]

7 Impostazioni

AVVERTENZA

Pericolo di lesioni, scarica elettrica



Prima di eseguire qualsiasi operazione sulla macchina disinnestare sempre la spina dalla presa!

7.1 Elettronica Avvio morbido

L'avvio dolce regolato elettronicamente garantisce un avviamento della macchina "senza strappi".

Regolazione del numero di giri

Il numero di giri è regolabile in modo continuo mediante l'apposita rotella lazione Dati tecnici): ciò consente di adattare al meglio la velocità di taglio alla superficie del caso (vedi tabella - pagina 55).

Limitazione di corrente

La limitazione di corrente impedisce, in caso di estremo sovraccarico, il raggiungimento di un assorbimento di corrente eccessivo. Questo può portare a una riduzione del numero di giri del motore. Dopo la scarica, il motore riprende a girare nuovamente.

Freno

La HK 85 EB è provvista di un freno elettronico. Dopo l'arresto, la lama viene frenata elettronicamente per 2 secondi ca. a una situazione di stallo.

Protezione da temperatura elevata

In caso di temperatura eccessiva del motore, l'alimentazione di corrente e la velocità vengono ridotte. La macchina continua a funzionare con potenza ridotta, al fine di consentire un rapido raffreddamento per mezzo dell'aerazione del motore. Dopo il raffreddamento, la macchina ritorna automaticamente al regime precedente.

7.2 Regolazione della profondità di taglio

La profondità di taglio si può installare in un intervallo compreso tra 0 - 86 mm.



Comprimere la regolazione della profondità di taglio



Tirare verso l'alto o premere in basso l'aggrega-

[2-1]

to sega dall'impugnatura principale.

Profondità di taglio senza binario di guida / di troncatura

[1-16]

(vedi campo di rego-

max. 86 mm

Profondità di taglio con binario di guida / di

+FS

troncatura max. 82 mm

7.3 Regolazione dell'angolo di taglio



Durante la regolazione dell'angolo di taglio, il piano di taglio deve poggiare su un piano orizzontale.

da 0° a 60°:



Aprire la manopola



Orientare l'aggregato sega sull'angolo di taglio

[3-1]

desiderato.



Chiudere la manopola



La taratura dei due valori (0° e 60°) è eseguita

[3-2]

dal produttore e può essere modificata presso un centro di Assistenza clienti.



Nei tagli angolari, la profondità di taglio è inferiore rispetto al valore indicato sulla relativa scala.

7.4 Spostare la calotta di protezione oscillante Pericolo di lesioni! Bordi taglienti!

Rilasciandola improvvisamente, la calotta di protezione oscillante torna rapidamente indietro.

La calotta di protezione oscillante aperta esclusivamente con la leva di ritorno

[1-6]

può essere

[1-4]

7.5 Sostituzione della lama

HK 85 EB



Spostare la leva



Allentare la vite



Tenere aperta la calotta di protezione oscillante

[4-6]

esclusivamente con la leva di ritorno



Rimuovere la lama



Inserire la nuova lama.

[4-3] [4-7]

fino a battuta.

con la chiave a brugola

[4-8]

Il senso di rotazione della lama della sega



Inserire la flangia esterna

[4-5]

devono corrispondere!

[4-10]

in modo tale che il perno di trascinamento si innesti nell'incavo della flangia interna.



Rilasciare la leva di ritorno

[4-4]

e far tornare indietro la calotta di protezione oscillante nella sua posizione definitiva.



Stringere saldamente



Riporre la leva

Pericolo di lesioni!

[4-3]

[4-7]

la vite.

Dopo ogni cambio della lama, controllare che la lama sia correttamente in sede. Con una flangia di bloccaggio

allentata è possibile che i taglienti della lama si rompano, con una vite allentata potrebbe staccarsi la lama.

7.6 Aspirazione

AVVERTENZA

[4-9]

[4-6]

[4-

AVVERTENZA

Pericolo di lesioni, scarica elettrica



Prima di eseguire qualsiasi operazione sulla macchina disinnestare sempre la spina dalla presa!

ATTENZIONE

Utensile caldo e tagliente Pericolo di lesioni



Non utilizzare utensili con punta affilata o difettosi!



Indossare guanti protettivi.



Prima della sostituzione della lama, orientare la sega a 0° e regolare la profondità di taglio massima.



Per il cambio, posare la sega sul bordo del banco.

Pericolo per la salute provocato dalle polveri



Le polveri possono essere nocive alla salute. Per questo motivo non lavorate mai senza l'aspirazione.



Quando aspirate polveri nocive alla salute osservate sempre le disposizioni nazionali.

Unità mobile di aspirazione Festool

Sull'angolare del manicotto di aspirazione

[5-1]

possibile collegare un'unità mobile di aspirazione Festool con diametro del tubo di aspirazione di 27 mm o 36 mm (36 mm raccomandati per il ridotto rischio di inciampamento).

– Se si utilizza un tubo flessibile antistatico per

l'aspirazione, è possibile che si formi una carica statica; l'utilizzatore rischia di rimanere folgorato.



Per i lavori senza aspirazione della polvere, è possibile ruotare il manicotto di aspirazione

nella posizione desiderata.

[5-

HK 85 EB

8 Lavoro con l'elettroutensile

Durante il lavoro rispettare tutte le avvertenze di sicurezza di cui sopra e le seguenti regole:

– Guidare l'utensile verso il pezzo in lavorazione

soltanto a motore spento.

– Prima di ogni utilizzo controllare il funzionamen-

to della calotta di protezione oscillante e utilizzare l'elettroutensile solo in caso di funzionamento regolare.

– Fissare sempre il pezzo in lavorazione in modo

che non possa spostarsi durante la lavorazione.

– Durante il lavoro, tenere sempre la macchina con

due mani attraverso le impugnature minuisce il pericolo di ferite ed è il presupposto per un corretto modo di lavorare.

– Spingere sempre in avanti la sega

rare indietro verso di sé in alcun caso.

– Utilizzando una velocità di avanzamento adegua-

ta, evitare il surriscaldamento dei taglienti della lama e durante il taglio di materie plastiche evitare che la plastica si fonda.

– Prima di intraprendere i lavori, accertarsi che la

manopola

[1-12]

sia serrata saldamente.

– non lavorare con la macchina se l'elettronica è

difettosa, in quanto ciò può comportare il raggiungimento di un numero di giri eccessivo. L'elettronica è difettosa quando non funziona la partenza dolce o la regolazione del numero di giri.

8.1 Taglio secondo la traccia

Gli indicatori di taglio indicano l'andamento del taglio senza binario di guida:

Tagli 0°: Tagli 45°:

[6-1]

[6-2]

8.2 Taglio di settori

Applicare la parte anteriore del piano di taglio della sega sul pezzo, accendere la sega e farla avanzare in direzione di taglio.

8.3 Taglio di particolari (tagli ad affondamento)

Per evitare contraccolpi, nei tagli a immersione osservare i seguenti suggerimenti:

– Applicare sempre la sega con il bordo posteriore

del piano di taglio contro un riscontro fisso.

[1-1]

[7-8]

. Ciò di-

; non ti-

Prudenza!Pericolo di schiacciamento!

Qualora si regolino tagli ad immersione a mano libera, trattenere sempre l'utensile. Non posizionare in alcun caso le dita dietro o al di sotto della lama!

Procedura



Regolare la profondità di taglio,

7.2



Premere la leva

[7-1]

verso il basso.

vedere capitolo

L'aggregato sega oscilla verso l'alto in posizione di affondamento.



Tenere la leva di ritorno premuta verso il basso

[7-2]

fino a battuta.

La calotta di protezione oscillante

[7-5]

si apre,

sbloccando la lama.



Applicare la sega sul pezzo e avvicinarla a un riscontro (dispositivo di eliminazione del contraccolpo).



Accendere la sega.



Premere lentamente la sega verso il basso sulla profondità di taglio impostata finché non s'innesta, rilasciare la leva di ritorno zare la sega in direzione di taglio

[7-2]

e fare avan-

[7-8]

Lavorando con profondità di taglio massima e con il binario di guida, l'intaccatura

[7-4]

indica i punti di

taglio più indietro della lama (Ø 230 mm).

8.4 Funzionamento con generatore elettrico

(EG) con azionamento motore a combustione interna



Festool non offre alcuna garanzia in caso di difetti di funzionamento dell'utensile con un EG qualsiasi.

L'utensile può essere azionato con EG in presenza dei seguenti prerequisiti:

– la tensione di uscita dell'EG deve sempre essere

compresa nell'intervallo 230VAC ±10%, l'EG deve essere dotto di regolazione automatica della tensione (AVR - Automatic Voltage Regulation). Senza tale regolazione, l'utensile non funziona correttamente, quindi rischia di essere danneggiato!

– la potenza dell'EG deve essere almeno 2,5 volte

maggiore del valore di collegamento dell'utensile (ovvero 6 kW).

– durante il funzionamento con EG di potenza non

sufficiente, il regime può oscillare, abbassando la potenza dell'utensile.

9 Manutenzione e cura

AVVERTENZA

Pericolo di lesioni, scossa elettrica



Prima di eseguire qualsiasi operazione di manutenzione o cura sulla macchina, disinserire sempre la spina dalla presa!



Tutte le operazioni di manutenzione e riparazione per le quali è necessario aprire l'alloggiamento del motore devono essere eseguite solamente da un'officina per l'Assistenza Clienti autorizzata.

Servizio e riparazione

solo da parte del costruttore o delle officine di servizio autorizzate. Le officine più vicine sono riportate di seguito: www.festool.com/service

EKAT

Utilizzare solo ricambi originali Festool! Cod. prodotto reperibile al sito:

www.festool.com/service

La pulizia regolare della macchina, soprattutto dei dispositivi di regolazione e delle guide, è un importante fattore di sicurezza.

Osservare le seguenti indicazioni:



Tenere sempre sgombre e pulite le aperture per l'aria di raffreddamento praticate nell'alloggiamento del motore.



Al fine di rimuovere schegge e trucioli dall'elettroutensile, aspirarne tutte le aperture.



La calotta di protezione oscillante deve sempre muoversi liberamente e potersi chiudere automaticamente. Mantenere sempre pulita la zona attorno alla calotta di protezione oscillante. Eliminare polvere e trucioli aspirando con aria compressa o utilizzando un pennello.

10 Accessori

I numeri d'ordine per accessori e utensili si trovano nel catalogo Festool o su Internet alla pagina "www.festool.com“.

In aggiunta a quelli descritti, Festool offre una vasta gamma di accessori realizzata per garantire un impiego versatile ed efficace della vostra sega, ad es.:

• Sacchetto raccoglipolvere SB-TSC

• Riscontro parallelo a centro depresso, con battute su entrambi i lati PA-A HK

• Dispositivo per scanalature VN-HK85 D130_1625

HK 85 EB

10.1 Lame, altri accessori

Per poter tagliare in modo rapido e pulito diversi materiali, Festool propone per tutte le applicazioni lame studiate appositamente per ogni sega circolare Festool.

10.2 Battuta parallela [8]

La battuta parallela (entrambi i lati) guida la sega parallelamente al bordo del pezzo

[8A]

ed è impiegabile per un taglio dritto e preciso e anche come ampliamento del piano di lavoro

[8B]

10.3 Binari di guida

Il binario di guida consente di eseguire tagli precisi e puliti, proteggendo allo stesso tempo le superfici in lavorazione da danneggiamenti.

Con il sistema di guida, corredato dall'ampio sistema di accessori, è possibile ottenere tagli angolari, tagli smussati e adattamenti precisi. Il fissaggio mediante morsetti

[7-6]

consente una presa salda

e permette di lavorare in tutta sicurezza.



Regolare il gioco del piano di taglio sul binario di guida con entrambi i dispositivi di fermo

[7-7]

Prima del primo utilizzo del binario di guida, serrare il paraschegge [7-3] :



Applicare la sega con l'intera piastra di guida sull'estremità posteriore del binario di guida,



Orientare la sega a 0° e regolare la profondità di taglio massima,



Accendere la sega.



Far passare lentamente il paraschegge sull'intera lunghezza senza deporlo.

Il bordo del paraschegge corrisponde ora esattamente allo spigolo di taglio.

10.4 Binario di troncatura

Il binario di troncatura è destinato al taglio conforme di legno e materiali pannellati.

Consente tagli precisi e puliti, in particolare è possibile eseguire tagli angolari con facilità e precisione di ripetizione. Dopo l'operazione di taglio, la sega ritorna automaticamente indietro nella posizione di partenza.



Prima dell'uso è necessario fissare il paraschegge,

vedere cap. 10.3

Prima di ogni utilizzo, controllare la funzione di ritrazione del binario di taglio

e, se

necessario, provvedere ad una riparazione. Non utilizzare mai il binario di taglio se la ritrazione automatica non funziona.

Collegare la sega al binario di troncatura



Applicare la sega in direzione di taglio sul binario di troncatura.

HK 85 EB

La sega s'innesta nel pezzo scorrevole La chiusura rapida

[9-1]

s'innesta dietro al pia-

[9-2]

no di taglio.

La sega è collegata solidalmente al binario di troncatura.

Sganciare la sega dal binario di troncatura



Spingere la sega leggermente in avanti in direzione di taglio.



Ruotare in avanti la chiusura rapida



Tirare indietro la sega in direzione di taglio per

[9-1]

rimuoverla.

Procedura di troncatura



Aprire la manopola sul riscontro regolabile



Regolare l'angolo sulla scala



Chiudere la manopola sul riscontro regolabile

[9-4]



Regolare profondità e angolo di taglio della sega,

vedere cap.7.2 e 7.2



Regolare il gioco del piano di taglio sul binario di

[9-5]

[9-

troncatura con entrambi i dispositivi di fermo

[9-3]

La sega deve scorrere con facilità sul binario.



Avvicinare il riscontro regolabile

[9-4]

e il riscontro fisso al pezzo in lavorazione e applicare il binario di troncatura.



Accendere la sega.



Spingere la sega in direzione di taglio.

La calotta di protezione oscillante si apre. Tagliare il settore.

AVVERTENZA

Lama in rotazione senza protezione Pericolo di lesioni



Non toccare con le mani la zona di lavoro della sega e della lama.



Non mettere le mani sotto il pezzo in lavorazione.



Non tenere il pezzo in lavorazione nella mano o sopra la gamba.

Non posare la sega con la lama non protetta

Qualora la sega o la calotta di protezione oscillante non tornino in posizione iniziale, interrompere la procedura di taglio, estrarre la spina di rete e controllare le funzionalità; rimuovere le schegge di legno eventualmente bloccate all'interno.

Posizione di parcheggio: calotta di protezione oscillante chiusa!

In questa posizione è possibile posare la sega con binario di troncatura.

11 Ambiente

Non gettare l'apparecchio tra i rifiuti domestici!

Smaltire gli apparecchi, gli accessori e gli imballaggi in modo ecocompatibile. Attenersi alle disposizioni di legge nazionali in vigore.

Solo UE:

secondo la direttiva europea /CE sui vecchi dispositivi elettrici ed elettronici e la sua applicazione in ambito nazionale, gli elettroutensili usati devono essere raccolti separatamente e riciclati in modo eco-compatibile.

Informazioni su REACh:

www.festool.com/reach

12 Dichiarazione di conformità CE

Sega circolare N. di serie

HK 85 EB 768000, 201073 Anno del contrassegno CE:2015

Dichiariamo sotto nostra unica responsabilità che il presente prodotto è conforme a tutti i requisiti di rilevanza definiti dalle seguenti direttive, norme o documenti normativi:

2006/42/CE, 2004/108/EG (fino al 19.04.2016), 2014/ 30/EU (a partire dal 20.04.2016), 2011/65/UE, EN 60745-1:2009+A11:2010, EN 60745-2-5:2010, EN 55014-2:1997+Corrigendum 1997+A1:2001 +A2:2008, EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Germania



Dopo la procedura di taglio, spegnere la sega.



Ritrarre la sega in posizione di partenza.



Sollevare il binario di troncatura dal pezzo in lavorazione.

Wolfgang Zondler 2015-07-01 Responsabile Ricerca, Sviluppo e Documentazione

AVVERTENZA! Pe-

tecnica

ricolo di lesioni!

HK 85 EB

Tabella 1: Taglio corretto del materiale - alla giusta velocità

Legno massello (duro, morbido)

Plastica, plastica rinforzata in ﬁbra (GfK), carta e tessuto

Lastre in ﬁbra legate in gesso e cemento

Lastre e proﬁli di alluminio ﬁno a 15 mm

Vetro acrilico

Pannelli in truciolato e in ﬁbra dura

Legno compensato, pannelli in panforte, lastre impiallacciate e rivestite

Materiale

Livello del

numero di giri

3-5

4-5

1-3

4-6

HK 85 EB

Originele gebruiksaanwijzing

1 Symbolen ............................................. 56

2 Veiligheidsvoorschriften ...................... 56

3 Gebruik volgens de voorschriften........ 59

4 Technische gegevens........................... 59

5 Toestelelementen ................................ 60

6 Inwerkingstelling................................. 60

7 Instellingen .......................................... 60

8 Werken met het elektrisch gereed-

schap.................................................... 61

9 Onderhoud en verzorging.................... 62

10 Accessoires .......................................... 63

11 Speciale gevaaromschrijving voor het

milieu ................................................... 64

12 EG-conformiteitsverklaring................. 64

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

Symbool

Betekenis

Beveiligingsklasse II

Gevarenzone! Handen weghouden!

Stekker uit het stopcontact trekken!

Gevaar van beknelling voor vingers en handen!

Snijgevaar door vrijstaand zaagblad

Zaag met vrijstaand zaagblad, niet afleggen

Pendelbeschermkap gesloten

Parkeerstand

1Symbolen

Symbool

Betekenis

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften!

Draag gehoorbescherming!

Draag veiligheidshandschoenen!

Draag een zuurstofmasker!

Draag een veiligheidsbril!

Niet met het huisvuil meegeven.

Zaag alleen met gesloten pendelbeschermkap afleggen

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsvoorschriften

WAARSCHUWING!

heidsvoorschriften en aanwijzingen.

neer men zich niet aan de waarschuwingen en aanwijzingen houdt, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te kunnen raadplegen.

Het begrip „elektrisch gereedschap“ dat in de veiligheidsvoorschriften gebruikt wordt, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en elektrisch gereedschap met accuvoeding (zonder netsnoer).

2.2 Machinespecifieke veiligheidsvoorschriften

voor handcirkelzaagmachines

Lees alle veilig-

Wan-

Zaagmethode

Draairichting van de zaag en het zaagblad

Zaagbladafmeting a ... diameter

b ... opnamegat Tip, aanwijzing

Handelingsinstructie

zaagbereik en raak het zaagblad niet aan. Houd met uw tweede hand de extra greep of de motorbehuizing vast.

houdt met beide handen, kunnen ze niet gewond raken door het zaagblad.

Kom niet met uw handen onder het werkstuk.

De beschermkap kan u onder het werkstuk niet

GEVAAR! Kom met uw handen niet in het

Wanneer u de cirkelzaag vast-

beschermen tegen het zaagblad.

Pas de zaagdiepte aan de dikte van het werkstuk aan.

Er mag minder dan een volledige tand-

hoogte zichtbaar zijn onder het werkstuk.

Houd het werkstuk dat gezaagd moet worden nooit met de hand of boven op uw been vast. Zet het werkstuk vast op een stabiele opname.

Het is belangrijk het werkstuk goed te bevestigen, om het gevaar van lichaamscontact, beklemming van het zaagblad of controleverlies tot een minimum terug te brengen.

Houd het elektrisch gereedschap alleen aan de geïsoleerde greepvlakken vast wanneer u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de kabel van het apparaat zelf kan raken.

Contact met een spanningvoerende leiding zet ook de metalen onderdelen van het elektrisch gereedschap onder spanning en veroorzaakt een elektrische schok.

Gebruik bij het in de lengte snijden altijd een aanslag of een geleiding langs een rechte kant.

Hierdoor wordt de snijnauwkeurigheid verbeterd en de kans op beklemming van het zaagblad verminderd.

Gebruik altijd zaagbladen met de juiste grootte en met een geschikt opnamegat (bijv. stervormig of rond).

Zaagbladen die niet bij de montagedelen van de zaag passen, lopen onregelmatig en leiden tot controleverlies.

Gebruik nooit beschadigde of verkeerde zaagblad-spanflenzen of -schroeven.

De zaagbladspanflenzen en -schroeven zijn speciaal voor uw zaag ontworpen, voor optimale prestaties en gebruiksveiligheid.

Draag een passende persoon-

lijke veiligheidsuitrusting:

gehoorbescherming, veiligheidsbril, stofmasker bij werkzaamheden waarbij stof vrijkomt en veiligheidshand-

schoenen bij het bewerken van ruwe materialen en het wisselen van gereedschap.

Veiligheidsinstructies met het oog op terugslagen en andere gevaarlijke situaties

– Een terugslag is de plotselinge reactie van een

hakend, klemmend of verkeerd uitgericht zaagblad, die tot gevolg heeft dat de zaag zich ongecontroleerd van het werkstuk af en in de richting van de gebruiker beweegt

– wanneer het zaagblad zich in de sluitende zaags-

pleet vasthaakt of klem komt te zitten, raakt het geblokkeerd en wordt het apparaat door de

HK 85 EB

kracht van de motor in de richting van de gebruiker teruggeslagen;

– wordt het zaagblad in de zaagsnede verdraaid of

verkeerd uitgericht, dan kunnen de tanden van het achterste zaagbladgebied zich vasthaken in het oppervlak van het werkstuk, waardoor het zaagblad uit de zaagspleet en de zaag in de richting van de gebruiker terugspringt.

Een terugslag is het gevolg van een onjuist of verkeerd gebruik van de zaag. Dit kan worden voorkomen door de juiste voorzorgsmaatregelen te nemen, zoals hierna beschreven.

Houd de zaag met beide handen vast en breng uw armen in zo'n positie dat u de terugslagkrachten kunt opvangen. Blijf altijd aan de zijkant van het zaagblad en breng het zaagblad nooit in één lijn met uw lichaam.

Bij een terugslag kan de cirkelzaag naar achteren springen, maar wanneer de juiste maatregelen zijn getroffen kan de gebruiker de terugslagkrachten beheersen.

Indien het zaagblad klem komt te zitten of u het werk onderbreekt, laat dan de in-/uitschakelaar los en houd de zaag in het materiaal rustig tot het zaagblad geheel tot stilstand is gekomen. Probeer zolang het zaagblad zich beweegt nooit om de zaag uit het werkstuk te halen of naar achteren te trekken, anders kan er een terugslag plaatsvinden.

Bepaal de oorzaak voor

het afklemmen van het zaagblad en los deze op.

Wanneer u een zaag die in het werkstuk steekt weer wilt starten, centreert u het zaagblad in de zaagspleet en controleert u of de zaagtanden niet in het werkstuk zijn blijven haken.

Is het zaagblad beklemd geraakt, dan kan het zich bij het opnieuw starten van de zaag uit het werkstuk bewegen of een terugslag veroorzaken.

U dient grote platen te stutten om het risico van

een terugslag als gevolg van een beklemd zaagblad te verkleinen.

Grote platen kunnen doorbuigen onder hun eigen gewicht. Platen dienen aan beide kanten, zowel bij de zaagspleet als bij de rand, te worden gestut.

Gebruik geen stompe of beschadigde zaagbladen.

Zaagbladen met stompe of verkeerd uitgerichte tanden leiden door de te nauwe zaagspleet tot een grotere wrijving, beklemming van het zaagblad en terugslag.

Draai voor het zagen de zaagdiepte- en zaaghoekinstellingen vast.

Wanneer de instellingen tijdens het zagen gewijzigd worden, kan het zaagblad beklemd raken en een terugslag optreden.

HK 85 EB

U dient bijzonder voorzichtig te zijn bij „invalzaagsneden“ in bestaande wanden of andere plaatsen waar geen waarneming mogelijk is.

Het invallende zaagblad kan bij het zagen in verborgen objecten geblokkeerd raken en een terugslag veroorzaken.

Functie van de onderste beschermkap

Controleer voor gebruik altijd of de onderste beschermkap goed sluit. Gebruik de zaag niet wanneer de onderste beschermkap niet vrij bewogen kan worden en niet direct sluit. Klem of bind de onderste beschermkap nooit vast in een geopende positie.

Mocht de zaag per ongeluk op de grond vallen, dan kan de onderste beschermkap worden verbogen. Open de beschermkap met de terugtrekhendel en zorg ervoor dat hij vrij beweegt en bij alle zaaghoeken en -dieptes noch het zaagblad noch andere delen raakt.

Controleer de werking van de veer van de onderste beschermkap. Wanneer de onderste beschermkap en de veer niet foutloos werken, dient onderhoud te worden gepleegd aan de zaag alvorens hem te gebruiken.

Beschadigde delen, plakkerige afzettingen of ophopingen van spaanders leiden tot een vertraagde werking van de onderste beschermkap.

Open de onderste beschermkap alleen handmatig bij bijzondere zaagsnedes, zoals „inval– en hoekzaagsnedes“. Open de onderste beschermkap met de terugtrekhendel en laat deze los zodra het zaagblad in het werkstuk valt.

Bij alle andere zaagwerkzaamheden moet

de onderste beschermkap automatisch werken.

Leg de zaag niet op de werkbank of op de grond zonder dat de onderste beschermkap het zaagblad bedekt.

Een onbeschermd, nalopend zaagblad beweegt de zaag tegen de zaagrichting in en zaagt wat het op zijn weg tegenkomt. Houd hierbij rekening met de nalooptijd van de zaag.

Werking van de geleidenok [1-5]

Gebruik het voor de geleidenok passende zaagblad.

Om ervoor te zorgen dat de geleidenok werkt, moet het stamblad van het zaagblad dunner zijn dan de geleidenok en de tandbreedte meer dan de dikte van de geleidenok bedragen.

Gebruik de zaag niet met een verbogen gelei-

denok.

Door een kleine storing kan vertraging

optreden bij het sluiten van de beschermkap.

Bijkomende veiligheidsvoorschriften

–

Dit elektrisch gereedschap mag niet worden ingebouwd in een werktafel.

Door inbouw in een zelfgemaakte of door een andere fabrikant aangeboden werktafel kan het elektrisch gereed-

schap onveilig worden en tot ernstige ongevallen leiden.

–

Kom niet met uw handen bij de spaanafvoer.

U kunt gewond raken als gevolg van ronddraaiende onderdelen.

–

Gebruik geschikte sensoren om verborgen toevoerleidingen op te sporen of raadpleeg het plaatselijke nutsbedrijf.

Contact van inzetgereedschap met een spanningvoerende leiding kan brand veroorzaken of tot een elektrische schok leiden. Beschadiging van een gasleiding kan een explosie veroorzaken. Het penetreren van een waterleiding veroorzaakt materiële schade.

–

Wacht tot het elektrische gereedschap tot stilstand gekomen is voor u het neerlegt.

Het inzetgereedschap kan zich vasthaken en tot het verlies van de controle over het elektrische gereedschap leiden.

– De machine niet voor bovenhandse werkzaam-

heden gebruiken.

–

Tijdens het werken kunnen schadelijke/giftige stoffen ontstaan (bijv. bij loodhoudende verf, enkele houtsoorten en metaal).

Voor degene die de machine bedient of voor personen die zich in de buurt van de machine bevinden kan het aanraken of inademen van deze stoffen gevaarlijk zijn. Neem de veiligheidsvoorschriften in acht die in uw land van toepassing zijn.

Draag ter bescherming van uw gezondheid een P2-mondmasker.

Zorg in gesloten ruimtes voor voldoende verlichting en sluit eventueel een mobiele stofafzuiger aan.

2.3 Restrisico's

Ook wanneer men zich aan alle relevante bouwvoorschriften houdt, kunnen zich bij gebruik van de machine nog gevaarlijke situaties voordoen, bijv. als gevolg van:

– aanraking van het zaagblad nabij de aanzetope-

ning onder de zaagtafel,

– aanraking van het onder het werkstuk uitsteken-

de deel van het zaagblad bij het zagen,

– aanraking van draaiende delen van de zijkant:

zaagblad, spanflens, flensschroef,

– terugslag van de machine bij vastlopen in het

werkstuk,

– aanraking van spanningvoerende delen bij ge-

opende behuizing en niet-ontkoppelde netstekker,

– het wegvliegen van werkstukdelen,

– het wegvliegen van werkstukdelen bij bescha-

digd gereedschap, – geluidsemissie, –stofemissie.

2.4 Aluminiumbewerking

Bij de bewerking van aluminium dient men zich uit veiligheidsoverwegingen te houden aan de volgende maatregelen:

– Voorschakelen van een differentiaal- (FI-, PRCD-

) veiligheidsschakelaar. – Machine aansluiten op een geschikt afzuigappa-

raat. – Machine regelmatig ontdoen van stofafzettingen

in het motorhuis. – Gebruik een aluminium zaagblad. – Sluit het kijkvenster/ de bescherming tegen stof

en spanen.

Draag een veiligheidsbril!

– Bij het zagen van platen dienen de zaagbladen

met petroleum te worden ingesmeerd, dunwan-

dige profielen (tot 3 mm) kunnen zonder smeren

worden bewerkt.

2.5 Emissiewaarden

De volgens EN 60745 bepaalde waarden bedragen gewoonlijk:

Geluidsdrukniveau LPA = 89 dB(A) Geluidsvermogensniveau LWA = 100 dB(A) Onzekerheid K = 3 dB

HK 85 EB

– om tijdens het gebruik een voorlopige inschat-

ting van de trillings- en geluidsbelasting te maken

– en gelden voor de belangrijkste toepassingen

van het persluchtgereedschap.

Hogere waarden zijn mogelijk bij andere toepassingen, met ander inzetgereedschap of bij onvoldoende onderhoud. Neem de vrijloop- en stilstandtijden van de machine in acht!

3 Gebruik volgens de voorschriften

Handcirkelzaag bestemd voor het zagen van – hout en houtachtig materiaal, – gips- en cementgebonden vezelstoffen, – kunststoffen, – aluminium (alleen met een door Festool aange-

boden speciaal zaagblad voor aluminium)

Er mogen alleen originele Festool zaagbladen met de volgende eigenschappen worden gebruikt: zaagbladdiameter 230 mm; zaagbreedte 2,5 mm; opnamegat 30 mm; aanbevolen stambladdikte 1,8 mm, max. 2,0 mm; geschikt voor toerentallen tot 6600 min-1. Geen slijpschijven gebruiken.

In combinatie met de door Festool aangeboden ombouwset voor een verstelbare groeffrees kan de handcirkelzaag tot een groeffrees worden omgebouwd.

Deze machine is uitsluitend bestemd voor en mag alleen worden gebruik door hiervoor geïnstrueerde personen of vakkrachten.

De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaatsvindt.

VOORZICHTIG

Geluid dat bij het werk optreedt Beschadiging van het gehoor



Draag gehoorbescherming!

Trillingsemissiewaarde ah (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745:

Trillingsemissiewaarde (3-assig)

Zagen van hout ah = 4,0 m/s Zagen van metaal ah = 3,5 m/s Onzekerheid K = 1,5 m/s

De aangegeven emissiewaarden (trilling, geluid) – zijn geschikt om machines te vergelijken,

4 Technische gegevens

Handcirkelzaag HK 85 EB

Vermogen 2300 W Toerental (onbelast) 1500 - 3300 min Toerental max. Verstek 0 - 60° Zaagdiepte bij 0° 0 - 86 mm max. zaagdiepte bij 45° 62 mm max. zaagdiepte bij 60° 47 mm

Zaagbladafmeting 230 x 2,5 x 30 mm

Gewicht (zonder netsnoer) 7,0 kg

Beveiligingsklasse /II

max. toerental bij gebrekkige elektronica.

4000 min

-1

HK 85 EB

+FS

5 Toestelelementen

7.1 Electronic

[1-1] [1-2] [1-3] [1-4] [1-5] [1-6] [1-7] [1-8] [1-9]

Handgrepen Inschakelblokkering Hendel voor gereedschapwisseling Terugtrekhendel voor pendelbeschermkap Geleidenok Pendelbeschermkap In-/uit-schakelaar Hendel voor invalfunctie Tweedelige schaal voor zaagdiepteaan-

slag (met/zonder geleiderail)

[1-10] [1-11] [1-12] [1-13] [1-14] [1-15] [1-16] [1-17]

Draaibare afzuigaansluiting Hoekschaal Draaiknop voor hoekinstelling Instelling van de zaagdiepte Instelgeleiders Aansluitkabel Toerentalregeling Geïsoleerde greepvlakken (grijs gearceerd

gebied)

6 Inwerkingstelling

WAARSCHUWING

Ontoelaatbare spanning of frequentie! Risico van ongevallen



Gegevens op het typeplaatje in acht nemen.



Landspecifieke bijzonderheden in acht nemen.

Zachte aanloop

De elektronisch geregelde zachte aanloop zorgt ervoor dat de machine stootvrij aanloopt.

Toerentalregeling

Het toerental kan met de stelknop

[1-16]

traploos in het toerentalbereik (zie Technische gegevens) worden ingesteld. Hierdoor kunt u de zaagsnelheid optimaal aan het betreffende oppervlak aanpassen (zie tabel - pagina 65).

Stroombegrenzing

De stroombegrenzing voorkomt bij extreme overbelasting een te hoge stroomopname. Dit kan leiden tot een lager motortoerental. Na ontlasting komt de motor direct weer op toeren.

Rem

De HK 85 EB bezit een elektronische rem. Na het uitschakelen wordt het zaagblad in ca. 2 sec. elektronisch tot stilstand afgeremd.

Temperatuurbeveiliging

Bij een te hoge motortemperatuur worden stroomtoevoer en toerental gereduceerd. De machine loopt alleen nog op beperkt vermogen om een snelle afkoeling door de motorventilatie mogelijk te maken. Na afkoeling komt de machine weer automatisch op gang.

7.2 Zaagdiepte instellen

De zaagdiepte kan van 0 - 86 mm worden ingesteld.



Zaagdiepte-instelling



Zaagaggregaat aan hoofdhandgreep omhoog

[2-1]

samendrukken.

trekken of omlaag drukken.

De machine altijd uitschakelen alvorens het netsnoer aan te sluiten of uit het stopcontact te trekken!

6.1 In-/Uitschakelen



Inschakelblokkering



In-/uitschakelaar

[1-2]

[1-7]

omhoog bewegen.

indrukken.

indrukken= AAN loslaten = UIT

7 Instellingen

WAARSCHUWING

Gevaar voor letsel, elektrische schokken



Haal vóór alle werkzaamheden aan de machine altijd de stekker uit het stopcontact!

Zaagdiepte zonder geleide-/afkortrail max. 86 mm Zaagdiepte met geleide-/afkortrail max. 82 mm

7.3 Zaaghoek instellen



Bij de instelling van de zaaghoek moet de zaagtafel op een plat vlak staan.

tussen 0° en 60°:



Draaiknop



Zaagaggregaat in de gewenste zaaghoek

draaien.



Draaiknop



De beide standen (0° en 60°) zijn standaard in-

[3-2]

losdraaien.

[3-2]

vastdraaien.

gesteld en kunnen door de klantenservice worden aangepast.

[3-



Bij hoekzaagsnedes is de zaagdiepte minder dan de aangegeven waarde op de zaagdiepteschaal.

7.4 Pendelbeschermkap instellen Gevaar voor letsel! Scherpe randen!

neer de pendelbeschermkap plotseling wordt losgelaten, springt hij snel terug.

De pendelbeschermkap de terugtrekhendel

[1-6]

mag uitsluitend met

[1-4]

geopend worden.

7.5 Zaagblad wisselen

WAARSCHUWING

Gevaar voor letsel, elektrische schokken



Haal vóór alle werkzaamheden aan de machine altijd de stekker uit het stopcontact!

VOORZICHTIG

Heet en scherp gereedschap Gevaar voor letsel



Geen bot of defect inzetgereedschap gebruiken!



Veiligheidshandschoenen dragen.



Voor de zaagbladwissseling de zaag in de 0°stand draaien en de maximale zaagdiepte instellen.



Voor het wisselen de zaag aan de rand van de tafel plaatsen.



Hendel



Schroef



Pendelbeschermkap rugtrekhendel



Zaagblad



Nieuw zaagblad inbrengen.



De buitenste flens meeneempen in de uitsparing van de binnenste flens grijpt.



Terugtrekhe ndel schermkap terugdraaien.



Schroef



Hendel

[4-3]

tot aan de aanslag omslaan.

[4-7]

met de inbussleutel

[4-6]

uitsluitend met te-

[4-4]

geopend houden.

[4-8]

afnemen.

[4-2]

De draairichting van zaagblad zaag

[4-5]

moeten overeenkomen!

[4-10]

[4-4]

[4-6]

in haar definitieve stand laten

[4-7]

stevig aandraaien.

[4-3]

terugslaan.

zo inbrengen, dat de

loslaten en pendelbe-

openen.

[4-9]

Wan-

Gevaar voor letsel!

HK 85 EB

Controleer na de zaag-

bladwisseling of het zaagblad stevig is be-

vestigd. Door een losse spanring kunnen de snijkanten van het zaagblad uitbreken, door een losse schroef kan het zaagblad losraken.

7.6 Afzuiging

WAARSCHUWING

Gevaar voor de gezondheid door stof



Stof kan gevaarlijk zijn voor de gezondheid. Werk daarom nooit zonder afzuiging.



Volg bij het afzuigen van gezondheidsbedreigende stoffen altijd de nationale voorschriften.

Festool mobiele stofafzuiger

Op het hoekstuk van de afzuigaansluiting

[5-1]

kan een Festool mobiele stofafzuiger worden aangesloten met een afzuigslangdiameter van 27 mm of 36 mm (36 mm aanbevolen wegens geringer verstoppingsgevaar).

– Bij gebruik van een niet-antistatische zuigslang

kan een statische oplading ontstaan, waardoor de gebruiker een elektrische schok kan krijgen.



Bij het werken zonder stofafzuiging kan de afzuigopening

[5-1]

in de gewenste positie wor-

den gedraaid.

8 Werken met het elektrisch gereed-

schap

Neem tijdens de werkzaamheden alle aan het begin vermelde veiligheidsinstructies in acht evenals de volgende regels:

– Geleid de machine alleen in ingeschakelde toe-

stand tegen een werkstuk.

– Controleer voor gebruik altijd of de pendelbe-

schermkap goed functioneert en neem het elektrisch gereedschap alleen in gebruik wanneer het functioneert volgens de voorschriften.

– Bevestig het werkstuk altijd zo, dat het tijdens de

bewerking niet kan bewegen.

– Houd de machine tijdens de werkzaamheden al-

tijd met beide handen aan de handgrepen vast. Dit vermindert de kans op letsel en vormt de voorwaarde voor exact werken.

– Beweeg de zaag altijd naar voren

[7-8]

hem in geen geval achteruit naar u toe.

– Voorkom oververhitting van de snijkanten van het

zaagblad door de snelheid aan te passen en zorg er bij het zagen van kunststof voor dat dit niet smelt.

[1-1]

en trek

HK 85 EB

EKAT

– Verzeker u er voor aanvang van de werkzaamhe-

den van dat draaiknop

[1-12]

stevig is aange-

draaid.

– Werk niet met de machine wanneer de elektroni-

ca defect is, omdat dit tot een te hoog toerental kan leiden. Defecte elektronica herkent u aan een gebrekkige zachte aanloop of wanneer er geen toerentalregeling mogelijk is.

8.1 Zagen volgens aftekenlijn

De zaagindicaties geven het zaagverloop zonder geleiderail aan:

0°-snede: 45°-snede:

[6-1]

[6-2]

8.2 Delen afzagen

De zaag met het voorste gedeelte van de zaagtafel op het werkstuk zetten, inschakelen en in de zaagrichting vooruit bewegen.

8.3 Delen uitzagen (invallend zagen)

Om bij invallend zagen een terugslag te voorkomen dienen de volgende aanwijzingen beslist in acht te worden genomen:

– De zaag altijd met de achterkant van de zaagtafel

tegen een vaste aanslag zetten.

Pas op!Knelgevaar!

Bij de instelling van invalzaagsneden moet met de vrije hand de machine altijd worden vastgehouden. Plaats uw vingers nooit achter of onder het zaagblad!

Handelwijze



Zaagdiepte instellen,



Hendel

[7-1]

omlaag drukken.

zie hfdst. 7.2

Het zaagaggregaat draait omhoog in de stand voor invallend zagen.



Teru gtre khe nd el

[7-2]

tot aan de aanslag om-

laag gedrukt houden.

Pendelbeschermkap

[7-5]

gaat open en het

zaagblad komt vrij.



De zaag op het werkstuk en tegen een aanslag (terugslagstop) zetten.



Zaag inschakelen.



De zaag langzaam tot de ingestelde zaagdiepte omlaag drukken tot hij inklikt, terugtrekhendel

[7-2]

loslaten en in de zaagrichting

[7-8]

bewegen.

De inkeping

[7-4]

geeft bij maximale zaagdiepte en gebruik van de geleiderail het achterste zaagpunt van het zaagblad (Ø 230 mm) aan.

vooruit

8.4 Gebruik met elektrische generator (EG) met aandrijving door verbrandingsmotor



Festool verleent geen garantie op een foutloze werking van het elektrisch gereedschap met een willekeurige EG.

Het elektrisch gereedschap kan met een EG worden bediend wanneer aan de volgende voorwaarden is voldaan:

– de uitgangsspanning van de EG moet altijd

230VAC ±10% bedragen, de EG dient met automatische spanningsregeling (AVR - Automatic Voltage Regulation) uitgerust te zijn; zonder deze regeling werkt het elektrisch gereedschap niet correct en kan het beschadigd raken!

– het vermogen van de EG moet minstens 2,5 keer

zo groot zijn als de aansluitwaarde van het elektrisch gereedschap (d.w.z. 6 kW).

– bij gebruik van een EG die onvoldoende vermo-

gen heeft, kan het toerental schommelen en het vermogen van het elektrisch gereedschap afnemen.

9 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken



Haal vóór alle onderhouds- en reinigingswerkzaamheden de stekker altijd uit het stopcontact!



Alle onderhouds- en reparatiewerkzaamheden, waarvoor het vereist is de motorbehuizing te openen, mogen alleen door een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie

door producent of servicewerkplaatsen: Dichtstbijzijnde adressen op:

www.festool.com/service Alleen originele Festool-reserveon-

derdelen gebruiken! Bestelnr. op: www.festool.com/service

Het regelmatig reinigen van de machine, met name van de instelvoorzieningen en de geleidingen, vormt een belangrijke veiligheidsfactor.

Neem de volgende aanwijzingen in acht:



Zorg ervoor, dat de koelluchtopeningen in de motorbehuizing altijd vrij en schoon zijn, om de luchtcirculatie te waarborgen .

alleen



Om splinters en spanen uit het elektrisch gereedschap te verwijderen, dienen alle openingen te worden schoongezogen.



De pendelbeschermkap moet altijd vrij kunnen bewegen en zelfstandig kunnen sluiten. De ruimte om de pendelbeschermkap altijd schoon houden. Stof en spanen met behulp van perslucht uit de beschermkap blazen of verwijderen met een kwast.

10 Accessoires

De bestelnummers voor accessoires en gereedschap vindt u in uw Festool-catalogus of op het internet op www.festool.com.

Naast de beschreven toebehoren biedt Festool nog uitgebreide systeem-accessoires aan, waarmee u uw zaag op veel manieren en effectief kunt gebruiken, bijv.:

• Stofopvangzak SB-TSC

• Aan beide kanten geleide, haaks gebogen parallelaanslag PA-A HK

• Groeffreesinrichting VN-HK85 D130_16-25

10.1 Zaagbladen, overige accessoires

Om uiteenlopend materiaal snel en zuiver te kunnen zagen biedt Festool voor alle werkzaamheden zaagbladen aan die speciaal op Festool handcirkelzaagmachines zijn afgestemd.

10.2 Parallelaanslag [8]

De parallelaanslag (aan weerskanten) dient voor de geleiding van de zaag parallel aan de rand van het werkstuk ge zaagsnede ook als tafelverbreding bruiken.

10.3 Geleiderail

De geleiderail maakt precieze, zuivere zaagsnedes mogelijk en beschermt tegelijkertijd het oppervlak van het werkstuk tegen beschadiging.

In combinatie met de omvangrijke accessoires kunnen met het geleidesysteem exacte hoekzaagsneden, verstekzaagsneden en inpaswerkzaamheden worden uitgevoerd. De bevestigingsmogelijkheid met behulp van lijmklemmen stevig houvast en voor veilig werken.



Stel de speling van de zaagtafel op de geleiderail in met de beide instelgeleiders

Voor het eerste gebruik van de geleiderail de splinterbescherming [7-3] inzagen:



zaag met de gehele geleideplaat aan het achtereinde van de geleiderail plaatsen,

[8A]

en is voor een rechte en nauwkeuri-

[8B]

[7-6]

zorgt voor een

[7-7]

te ge-

HK 85 EB



de zaag op de 0°-stand draaien en de maximale

zaagdiepte instellen,



zaag inschakelen.



De splinterbescherming langzaam zonder onderbreking over de gehele lengte aanzagen.

De rand van de splinterbescherming komt nu precies overeen met de snijrand.

10.4 Afkortrail

De afkortrail is conform het doel waarvoor het bestemd is, geschikt voor het zagen van hout en plaatmaterialen.

De afkortrail maakt precieze en schone sneden mogelijk, met name hoekzaagsneden kunnen eenvoudig en telkens opnieuw worden uitgevoerd. De zaag beweegt na het zagen automatisch terug in de uitgangspositie.



Voor het eerste gebruik moet de splinterbescherming worden ingezaagd,

zie hfdst. 10.3

Vóór elke toepassing de terugloopfunctie van de afkortrail controleren

en eventueel laten repareren. Nooit gebruiken als de automatische terugloop niet werkt.

Zaag met de afkortrail verbinden



Zaag in de zaagrichting op de afkortrail schuiven.

De zaag grijpt in het glijstuk De snelsluiting

[9-1]

klikt achter de zaagtafel

[9-2]

in.

De zaag is stevig verbonden met de afkortrail.

Zaag van de afkortrail losmaken



De zaag licht in de zaagrichting naar voren bewegen.



Snelsluiting



De zaag tegen de zaagrichting naar achteren lo-

[9-1]

naar voren draaien.

strekken.

Handelwijze voor het afkortzagen



Draaiknop van de instelbare aanslag

[9-4]

ope-

nen.



Hoek op de schaal



Draaiknop van de instelbare aanslag

[9-5]

instellen.

[9-4]

slui-

ten.



Zaagdiepte en zaaghoek van de zaag instellen,

zie hfdst.7.2 en 7.2



Speling van de zaagtafel op de afkortrail met de beide instelgeleiders

[9-3]

instellen.

De zaag moet licht over de rail lopen.



De instelbare aanslag

[9-4]

en de vaste aanslag tegen het werkstuk plaatsen en de afkortrail erop leggen.

HK 85 EB



Zaag inschakelen.



Zaag in zaagrichting bewegen.

Pendelbeschermkap gaat open. Afkorten.

WAARSCHUWING

Vrijliggend roterend zaagblad Gevaar voor letsel



Niet met uw handen in het zaagbereik komen en het zaagblad niet aanraken.



Niet onder het werkstuk grijpen.



Werkstuk niet in de hand of boven het been vasthouden.



Na het zagen de zaag uitschakelen.



Zaag in de uitgangspositie terugtrekken.



Afkortrail van het werkstuk afnemen.

WAARSCHUWING! Gevaar voor letsel! Zaag met vrij-

staand zaagblad, niet afleggen!

de pendelbeschermkap niet in de uitgangspositie terug, dan het zagen onderbreken, de netstekker uittrekken, de werking controleren en zo nodig vastzittende houtsplinters verwijderen.

Keert de zaag of

Alleen EU:

Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektroapparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Informatie voor REACh:

www.festool.com/reach

12 EG-conformiteitsverklaring

Handcirkelzaag Serie-nr.

HK 85 EB 768000, 201073 Jaar van de CE-markering:2015

Wij verklaren en stellen ons ervoor verantwoordelijk dat dit product volledig voldoet aan de volgende normen en normatieve documenten:

2006/42/EG, 2004/108/EG (tot 19.04.2016), 2014/30/ EU (vanaf 20.04.2016), 2011/65/EU, EN 607451:2009+A11:2010, EN 60745-2-5:2010, EN 550141:2006+ A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+A2:2008, EN 61000-3-2:2006+ A1:2009+ A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

Parkeerstand - pendelbeschermkap gesloten!

deze positie mag de zaag

met afkortrail worden afgelegd.

11 Speciale gevaaromschrijving voor het

milieu

Geef het apparaat niet met het huisvuil mee!

soires en verpakkingen op milieuvriendelijke wijze af! Neem de geldende nationale voorschriften in acht.

Voer de apparaten, acces-

Wolfgang Zondler Hoofd onderzoek, ontwikkeling en technische do-

cumentatie 2015-07-01

HK 85 EB

Tabel 1: Op het materiaal afgestemd zagen - met de juiste snelheid

Massief hout (hard, zacht)

Kunststof, vezelversterkte kunststof (GFK), papier en weefsel

Gips- en cementgebonden vezelplaten

Aluminiumplaten en –proﬁelen tot 15 mm

Acrylglas

Spaan- en hardvezelplaten

Gelaagd hout, meubelplaat, geﬁneerd en bekleed plaatmateriaal

Materiaal

Toerental-

niveau

3-5

4-5

1-3

4-6

HK 85 EB

Originalbruksanvisning

1 Symboler.............................................. 66

2 Säkerhetsanvisningar.......................... 66

3 Avsedd användning.............................. 69

4 Tekniska data ....................................... 69

5 Maskindelar ......................................... 69

6 Driftstart .............................................. 69

7 Inställningar......................................... 69

8 Arbeta med elverktyget ....................... 71

9 Underhåll och skötsel.......................... 72

10 Tillbehör............................................... 72

11 Miljö...................................................... 73

12 EG-förklaring om överensstämmelse. 73 De angivna bilderna finns i början av bruksanvis-

ningen.

1Symboler

Symbol Betydelse

Varning för allmän risk!

Varning för elstötar

Läs bruksanvisningen och säkerhetsanvisningarna!

Använd hörselskydd!

Använd arbetshandskar!

Använd andningsskydd!

Använd skyddsglasögon!

Symbol Betydelse

Dra ut nätkontakten!

Klämrisk för fingrar och händer!

Risk för skärskador pga. frilagd sågklinga

Lägg inte ner en såg med frilagd sågklinga

Pendelskyddskåpan stängd

Parkeringsläge

Lägg endast ner sågen med stängd pendelskyddskåpa

2 Säkerhetsanvisningar

2.1 Allmänna säkerhetsanvisningar

VARNING!

anvisningar och instruktioner.

följer varningsmeddelanden och anvisningar kan det leda till elstötar, brand och/eller svåra personskador.

Spara alla säkerhetsanvisningar och andra anvisningar för framtida bruk.

Med begreppet "Elverktyg" som används i säkerhetsanvisningarna menas nätdrivna elverktyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel).

2.2 Maskinspecifika säkerhetsanvisningar för

sänksågar

Sågning

Läs och följ alla säkerhets-

Om man inte

Kasta inte i produkten i hushållssoporna.

FARA! a)Håll händerna utanför sågnings-

området och ifrån sågklingan. Håll med andra

Sågens och sågklingans rotationsriktning

handen i extragreppet eller motorns hölje.

båda händerna håller i cirkelsågen, kan såg-

Sågklingans mått a ... diameter

b ... fästhål

klingan inte skada dem.

Håll inte händerna under arbetsobjektet.

Skyddskåpan kan inte skydda mot sågklingan nedanför arbetsstycket.

Tips, information

Bruksanvisning Skyddsklass II

Anpassa skärdjupet till arbetsobjektets tjocklek.

Man bör se mindre än en full kugghöjd under

arbetsstycket.

Håll aldrig fast arbetsstycket med händerna eller över benet. Säkra arbetsstycket på ett sta-

Riskområde! Akta händerna!

bilt stöd.

Det är viktigt att sätta fast arbetsstycket

ordentligt för att minimera risken för kroppskontakt, för att klämma fast sågklingan eller för att tappa kontrollen.

Håll elverktyget i de isolerade handtagsytorna vid arbeten där verktyget kan komma i kontakt med dolda elledningar eller den egna nätkabeln.

Kontakt med en strömförande ledning sätter även elverktygets metalldelar under spänning och leder till elstötar.

Använd alltid ett anslag eller en rak styrkant vid längskapning.

Det förbättrar skärexaktheten

och minskar risken för att sågklingan kläms fast.

Använd alltid sågklingor i rätt storlek och med passande fästhål (t.ex. stjärnformat eller runt).

Sågklingor som inte passar till sågens monteringsdelar, går ojämnt och gör så att man förlorar kontrollen över arbetet.

Använd aldrig skadade eller felaktiga spännflänsar eller skruvar till sågklingorna.

Sågklingans spännfläns och -skruvar har specialkonstruerats för sågen för optimal effekt och driftssäkerhet.

Använd lämplig personlig

skyddsutrustning:

hörselskydd, skyddsglasögon, andningsskydd vid dammiga arbeten, skyddshandskar vid bearbetning av grova material och vid verktygsbyte.

Rekylorsaker och säkerhetsanvisningar

– En rekyl är en plötslig reaktion när en sågklinga

hakar fast, kläms fast eller är felaktigt riktad. Rekylen kan få sågen att hoppa ur arbetsstycket och mot den som använder sågen:

– Om sågklingan hakar eller kläms fast i ett såg-

spår, så blockeras den och motorkraften slår tillbaka maskinen i riktning mot användaren.

– Om sågklingan vrids eller skevas i sågsnittet, så

kan sågtänderna på klingans bakre område haka fast i arbetsobjektets yta och därigenom hoppa bakåt ur sågspåret i riktning mot användaren.

Rekyler är följden av felaktig användning av sågen. Man kan undvika dem genom nedan beskrivna försiktighetsåtgärder.

Håll i sågen ordentligt med båda händerna och håll armarna på ett sådant sätt att det går att parera rekylkraften. Stå alltid vid sidan om sågklingan, så att den aldrig ligger i linje med kroppen.

Uppträder rekyler, så kan cirkelsågen hoppa bakåt, men användaren kan ändå stå emot rekylkrafterna om lämpliga åtgärder har vidtagits.

Om sågklingan kilas fast eller om man avbryter arbetet, ska man släppa till-/frånkopplaren och hålla sågen stilla i arbetsobjektet, tills såg-

HK 85 EB

klingan har stannat helt. Försök aldrig att ta bort sågen från arbetsobjektet eller att dra den bakåt så länge sågklingan rör sig, då kan en rekyl uppstå.

Fastställ och åtgärda orsaken till att

sågklingan kilades fast.

Om man vill starta en såg som sitter i arbetsobjektet, centrerar man sågklingan i sågspåret och kontrollerar att sågtänderna inte har hakat fast i arbetsobjektet.

Är sågklingan fastklämd kan den hoppa ut ur arbetsstycket eller orsaka en rekyl när sågen startas på nytt.

Stötta stora skivor ordentligt för att undvika en rekyl p.g.a. fastklämd sågklinga.

Stora skivor kan böja sig genom sin egenvikt. Skivorna måste stöttas på båda sidor, i närheten av sågspåret och längs kanten.

Använd inte slöa eller skadade sågklingor.

Sågklingor med slöa eller felaktigt riktade tänder orsakar ökad friktion, klämning av sågklingan och rekyl genom att sågspåret blir för trångt.

Dra åt inställningen för skärdjup och skärvinkel före sågningen.

Ändras sågens inställningar un-

der pågående sågning, kan en rekyl uppstå.

Var extra försiktig vid “skärning” i väggar eller andra områden utan insyn.

När sågklingan sänks ned, kan den blockeras i dolda objekt vid sågning och därmed orsaka en rekyl.

Nedre skyddskåpans funktion

Före varje användning ska man kontrollera att den nedre skyddskåpan stängs korrekt. Använd inte sågen om den nedre skyddskåpan in kan röra sig fritt och inte stängs omedelbart. Kläm eller bind aldrig fast den nedre skyddskåpan i öppet läge.

Om sågen ramlar ned, kan den nedre skyddskåpan deformeras. Öppna skyddskåpan med returspaken, och kontrollera att den kan röra sig fritt vid alla skärvinklar och skärdjup samt att den inte vidrör vare sig sågklingan eller andra delar.

Kontrollera att den nedre skyddskåpans fjäder fungerar. Använd inte sågen den om nedre skyddskåpan eller fjädern inte fungerar felfritt.

Skadade delar, klibbiga avlagringar eller ansamling av spån gör så att den nedre skyddskåpan arbetar med fördröjning.

Öppna bara den nedre skyddskåpan för hand vid

särskilda snitt, som ”sänk- och vinkelsnitt”. Öppna den nedre skyddskåpan med returspaken och släpp den så snart sågklingan sänks ner i arbetsobjektet.

Vid alla andra sågningsarbeten måste den nedre skyddskåpan arbeta automatiskt.

Lägg inte sågen på arbetsbänken eller golvet

HK 85 EB

utan att nedre skyddskåpan täcker sågklingan.

En oskyddad, efterroterande sågklinga flyttar sågen mot skärriktningen och sågar allt som finns i vägen. Beakta sågens efterrotering.

Styrkilens funktion [1-5]

Använd en passande sågklinga för styrkilen.

För att styrkilen ska fungera, måste sågklingans huvudklinga vara tunnare än styrkilen och tänderna bredare än styrkilens tjocklek.

Använd inte sågen om styrkilen är deformerad.

Även mycket små störningar kan få skyddskåpan att arbeta långsammare.

Ytterligare säkerhetsanvisningar

–

Detta elverktyg får inte monteras i ett arbetsbord.

Om elverktyget monteras i ett arbetsbord från en annan tillverkare eller ett hembyggt bord, kan det bli instabilt och orsaka svåra skador.

–

Håll inte i spånutkastet.

Du kan skada dig på de

roterande delarna.

–

Använd lämplig sökutrustning för att hitta dolda försörjningsledningar, eller kontakta den lokala leverantören.

Om verktyget kommer i kontakt med en strömförande ledning kan det leda till brand och elstötar. Skador på en gasledning kan orsaka explosion. Träffar man en vattenledning kan materialskador uppstå.

–

Vänta tills elverktyget har stannat innan du lägger ner det.

Insatsverktyget kan fastna och du

kan förlora kontrollen över elverktyget.

– Verktyget ska inte användas ovanför huvudhöjd. –

Det kan uppstå skadligt/giftigt damm när du jobbar (t.ex. på grund av blyfärg, vissa träslag och metall).

Att komma i kontakt med eller andas in detta damm, kan utgöra en risk för användaren eller för personer som befinner sig i närheten. Följ säkerhetsföreskrifterna som gäller för resp land.

Använd en P2-andningsskyddsmask som skydd för hälsan.

Sörj för tillräcklig ventilation i slutna ut-

rymmen och anslut en dammsugare om så behövs.

2.3 Övriga risker

Även om man följer alla monteringsföreskrifter kan vissa faror uppstå när man hanterar maskinen, till exempel genom att:

– man vidrör sågklingan inom öppningsområdet

under sågbordet.

– man vidrör den under arbetsobjektet utstickande

delen av sågklingan under sågning.

– man vidrör roterande delar från sidan: Sågbla-

det, spännflänsen, flänsskruven.

– maskinen rekylerar, om arbetsobjektet är fast-

klämt.

– man vidrör spänningsförande komponenter när

huset är öppet och nätkontakten inte är utdra-

gen. – Arbetsobjektet slungas iväg – Verktygsdelar slungas iväg vid defekta verktyg –Höga ljud – Dammbildning

2.4 Aluminiumbearbetning

Vid bearbetning av aluminium ska man vidta

följande säkerhetsåtgärder: – Förkoppla en säkerhetsbrytare (FI, PRCD). – Anslut maskinen till ett lämpligt utsug. – Rengör regelbundet motorhöljet från dammav-

lagringar. – Använd en sågklinga för aluminiumsågning. – Stäng siktfönstret/spånsprutskyddet.

Använd skyddsglasögon!

– Vid sågning i skivor måste man smörja med

lämpligt medel, tunnväggiga profiler (upp till 3

mm) kan bearbetas utan smörjning.

2.5 Emissionsvärden

De värden som fastställts enligt EN 60745 uppgår i normala fall till:

Ljudtrycksnivå LPA = 89 dB(A) Ljudeffektnivå LWA = 100 dB(A) Osäkerhet K = 3 dB

OBSERVERA

Ljuden som uppstår under arbetet skadar hörseln!



Använd hörselskydd!

Svängningsemissionsvärde ah (vektorsumma för tre riktningar) och osäkerhet K fastställda enligt EN 60745:

Vibrationsemissionsvärde (3-axligt):

Sågning i trä ah = 4,0 m/s Sågning i metall ah = 3,5 m/s Osäkerhet K = 1,5 m/s

De angivna emissionsvärdena (vibration, oljud) – används för maskinjämförelse, – kan även användas för preliminär uppskattning

av vibrations- och bullernivå under arbetet,

2 2 2

– representerar elverktygets huvudsakliga an-

vändningsområden.

Värdena kan öka vid andra användningsområden, med andra verktyg eller otillräckligt underhåll. Observera maskinens tomgång- och stilleståndstider!

[1-4] [1-5] [1-6] [1-7]

HK 85 EB

Returspak för pendelskyddskåpa Styrkil Pendelskydd Strömbrytare

3 Avsedd användning

Sänksåg för sågning av – trä och träliknande material, – gips- och cementbundna fibermaterial, –plast, – aluminium (endast med en specialsågklinga för

aluminium från Festool)

Bara originalklingor från Festool med följande egenskaper får användas: sågklingans diameter 230 mm; snittbred 2,5 mm; fästhål 30 mm; rekommenderad tjocklek på huvudklinga 1,8 mm, max. 2,0 mm; lämplig för varvtal upp till 6600 inte i några slipskivor.

I kombination med Festools ombyggnadssats för justerbara notfräsar kan sänksågen göras om till en notfräs.

Maskinen är bara avsedd och godkänd för användning av personer som utbildats på verktyget eller fackfolk.

Vid felaktig användning ligger ansvaret på användaren.

v/min.

Sätt

[1-8] [1-9]

Spak för sänkfunktion Tvådelad skala för sågdjupsanslag (med/

utan styrskena)

[1-10] [1-11] [1-12] [1-13] [1-14] [1-15] [1-16] [1-17]

Vridbart utsugsrör Vinkelskala Vred för vinkelinställning Sågdjupsinställning Ställbackar Nätkabel Varvtalsreglering Isolerade handtagsytor (gråmarkerat

område)

6Driftstart

VARNING

Otillåten spänning eller frekvens! Olycksrisk



Observera informationen på märkplåten.



Observera landsspecifika avvikelser.

4Tekniska data

Sänksåg HK 85 EB

Effekt 2300 W Varvtal (tomgång) 1500 - 3300 v/min Varvtal max.

4000 v/min Snedställning 0 - 60° Sågdjup vid 0° 0 - 86 mm max. sågdjup vid 45° 62 mm max. sågdjup vid 60° 47 mm Sågklingans mått 230 x 2,5 x 30 mm Vikt (utan nätkabel) 7,0 kg Skyddsklass /II

Max. varvtal som kan uppstå vid defekt elektronik.

5Maskindelar

[1-1] [1-2] [1-3]

Handtag Tillkopplingsspärr Spak för verktygsbyte

Koppla alltid ifrån maskinen innan du sätter i eller drar ur nätkabeln!

6.1 Start/avstängning



Skjut tillkopplingsspärren



Tryck på strömbrytaren

[1-2]

[1-7]

uppåt.

Tryck = Till Släpp = Från

7 Inställningar

VARNING

Risk för personskada, elstöt



Dra alltid ut nätkontakten ur eluttaget före alla arbeten på maskinen!

7.1 Elektronik Mjukstart

Den elstyrda mjukstarten gör att maskinen startar utan knyck.

HK 85 EB

+FS

Varvtalsreglering

Varvtalet kan justeras steglöst med inställningsratten

[1-16]

inom varvtalsområdet (se Tekniska data ). På så sätt kan såghastigheten anpassas perfekt till ytan (se tabellen – sidan 74).

Strömbegränsning

Strömbegränsningen förhindrar otillåtet hög strömupptagning i samband med extrem överbelastning. Detta kan leda till en minskning av motorvarvtalet. Efter avlastning kommer motorn genast upp i varv igen.

Broms

HK 85 EB har en elektronisk broms. När sågen kopplats från bromsas sågklingan elektroniskt i ca 2 sekunder tills den står stilla.

Temperatursky dd

Blir motortemperaturen för hög, så reduceras strömtillförseln och varvtalet. Maskinen arbetar då med reducerad effekt, för att medverka till en snabb avkylning genom motorfläkten. Efter denna avkylning varvar maskinen upp igen automatiskt.

7.2 Ställ in sågdjupet

Sågdjupet kan ställas in mellan 0 och 86 mm.



Tryck ihop sågdjupsinställningen



Dra upp eller tryck ner sågen med huvudhand-

[2-1]

taget.

Sågdjup utan styr-/kapskena max.86 mm Sågdjup med styr-/kapskena max. 82 mm

7.3 Ställa in sågvinkeln



Bordet måste stå på en plan yta när sågvinkeln ställs in.

Mellan 0° och 60°:



Öppna vredet



Sväng sågen till önskad sågvinkel



Stäng vredet



De båda lägena (0° och 60°) är fabriksinställda

[3-2]

[3-1]

och kan efterjusteras av vår service.



Vid vinkelsnitt är sågdjupet mindre än det värde som visas på sågdjupsskalan.

7.4 Justera pendelskyddskåpan

Risk för skador! Vassa kanter!

Om man plötsligt släpper taget svänger pendelskyddskåpan snabbt tillbaka.

Pendelskyddskåpan med returspaken

[1-6]

[1-4]

får uteslutande öppnas

7.5 Byta sågklinga

VARNING

Risk för personskada, elstöt



Dra alltid ut nätkontakten ur eluttaget före alla arbeten på maskinen!

OBSERVERA

Verktyget är varmt och vasst Risk för personskador



Använd inte slöa eller defekta insatsverktyg!



Använd arbetshandskar.



Sväng sågen till 0°-läget före klingbytet och ställ in maximalt sågdjup.



Ställ sågen på bordskanten inför bytet.



Fäll spaken



Öppna skruven



Håll pendelskyddskåpan tande med returspaken



Ta ur sågklingan



Sätt i en ny.

[4-3]

[4-7]

Sågklingan

ända till anslaget.

med insexnyckeln

[4-6]

öppen uteslu-

[4-4]

[4-8]

[4-9]

och sågen

[4-5]

[4-2]

måste

ha samma rotationsriktning!



Sätt i yttre flänsen

[4-10]

så, att medbringaren

hamnar i inre flänsens ursparning.



Släpp returspaken kåpan



Dra åt skruven



Fäll tillbaka spaken

[4-6]

svänga tillbaka till ursprungsläget.

Risk för skador!

[4-4]

och låt pendelskydds-

[4-7]

[4-3]

Kontrollera efter varje byte att klingan sitter fast ordentligt. Om spännflänsen är lös kan klingans skär lossna, och

om en skruv är lös kan hela sågklingan lossna.

7.6 Utsug

VARNING

Hälosrisk på grund av damm



Damm kan vara hälsofarligt. Arbeta därför aldrig utan utsug.



Följ alltid nationella föreskrifter för utsug av hälsofarligt damm.

Festool-dammsugare

Till vinkelstycket på utsugsröret

[5-1]

kan man ansluta en Festool-dammsugare med slangdiameter 27 mm eller 36 mm (36 mm rekommenderas eftersom risken för igensättning är mindre).

– Om en icke-antistatisk utsugsslang används kan

statisk uppladdning uppstå, och användaren kan då få en elstöt.



Vid arbeten utan dammutsug kan utsugsröret

[5-1]

vridas till önskad position.

8 Arbeta med elverktyget

Observera säkerhetsanvisningarna i början av denna dokumentation samt följande regler under arbetet:

– Sågen får endast föras mot arbetsobjektet när

den är tillkopplad.

– Kontrollera alltid att pendelskyddskåpan funge-

rar innan du använder elverktyget, och använd det bara om kåpan fungerar felfritt.

– Sätt alltid fast arbetsobjektet på ett sådant sätt

att det inte kan röra sig under bearbetningen.

– Håll alltid maskinen med båda händerna på

handtagen ken för skador och är en förutsättning för precisionsjobb.

– Skjut alltid sågen framåt

inte bakåt mot dig.

– Anpassa matningshastigheten för att förhindra

att tänderna på sågen överhettas och att plasten smälter vid sågning i plast.

– Kontrollera att vredet

get innan du börjar arbeta.

– Arbeta inte med maskinen om elektroniken är

defekt, eftersom det kan leda till för höga varvtal. Man märker att elektroniken är defekt om mjukstarten försvinner eller varvtalet inte kan regleras.

8.1 Sågning utmed ritsning

Snittmarkören visar snittets riktning utan styrskena:

0°-snitt: 45°-snitt:

8.2 Såga snitt

Sätt an sågen med främre delen av sågbordet på arbetsobjektet, koppla till sågen och skjut den framåt i sågriktningen.

[6-1]

[6-2]

[1-1]

under arbetet. Det minskar ris-

[7-8]

, dra den absolut

[1-12]

är ordentligt åtdra-

HK 85 EB

8.3 Såga utskärningar (sänksnitt)

För att undvika rekyl ska man ovillkorligen observera följande vid sänksnitt:

– Lägg alltid sågen med bakre kanten av sågbordet

mot ett fast anslag.

Varning!Klämrisk!

Håll alltid fast maskinen med den fria handen när du ställer in sänksnitt. Håll aldrig fingrarna bakom eller under sågklingan!

Gör så här:



Ställ in sågdjupet,



Tryck ner spaken

se kap. 7.2

[7-1]

Sågen svänger uppåt till sänkläget.



Håll returspaken

Pendelskyddskåpan

[7-2]

helt nedtryckt.

[7-5]

öppnas och frilägger

sågklingan.



Placera sågen på arbetsobjektet och lägg den mot ett anslag (längdstopp).



Koppla till sågen.



Tryck långsamt ned sågen till det inställda sågdjupet tills den spärras, släpp returspaken

och skjut sågen framåt i snittriktningen

[7[7-

Vid maximalt sågdjup, om styrskenan används, visar skåran

[7-4]

sågklingans (Ø 230 mm) bakersta

snittpunkt.

8.4 Drift med elektrisk generator med förbrän-

ningsmotor



Festool garanterar inte att elverktyget kan drivas felfritt med vilken generator som helst.

Elverktyget kan drivas med en generator om följande villkor uppfylls:

– Generatorns utgångsspänning måste alltid vara

230 V AC ±10 %, och generatorn ska vara utrustad med automatisk spänningsreglering (AVR Automatic Voltage Regulation). Utan sådan reglering fungerar inte elverktyget som det ska och kan skadas!

– Generatorns effekt måste vara minst 2,5 gånger

högre än elverktygets anslutningseffekt (dvs. 6 kW).

– Om generatorn är för svag kan varvtalet variera

och elverktygets effekt sjunka.

HK 85 EB

9 Underhåll och skötsel

VARNING

Risk för personskada, elstöt



Dra alltid ut nätkontakten före alla underhållsoch servicearbeten på maskinen!



Allt underhålls- och reparationsarbete som kräver att motorns hölje öppnas får endast utföras av behöriga serviceverkstäder.

Service och reparation

ska endast utföras av tillverkaren eller serviceverkstäder. Se följande adress: www.festool.se/service

EKAT

Använd bara Festools originalreservdelar! Art.nr nedan:

www.festool.se/service

Det är viktigt för säkerheten att maskinen rengörs regelbundet, och då framför allt justeranordningarna och styrningarna.

Observera följande anvisningar:



För att luftcirkulationen ska kunna garanteras, måste kylluftöppningarna i motorns hölje alltid hållas öppna och rena.



Rengör elverktyget från flisor och spån genom att suga ur alla öppningar.



Pendelskyddskåpan måste alltid kunna röra sig fritt och stängas av sig själv. Håll alltid området runt pendelskyddskåpan rent och tomt. Blås bort damm och spån med tryckluft eller rengör med en pensel.

10 Tillbehör

Artikelnummer för tillbehör och verktyg finns i Festools katalog eller på Internet, "www.festool.se".

Förutom de beskrivna tillbehören har Festool ytterligare, omfattande systemtillbehör, som gör att man kan använda sin såg mångsidigt och effektivt, exempelvis:

• Dammpåse SB-TSC

• Vinklat parallellanslag PA-A HK med styrning på båda sidor

• Notningsenhet VN-HK85 D130_16-25

10.1 Sågklingor, övriga tillbehör

För snabb och enkel sågning i olika material kan Festool erbjuda speciella sågklingor för alla användningsområden för sänksågen.

10.2 Parallellanslag [8]

Parallellanslaget (på båda sidor) används för att styra sågen parallellt med arbetsobjektets kant

[8A]

och fungerar även som bordsbreddare

[8B]

för

både raka och exakta snitt.

10.3 Styrskena

Med hjälp av styrskenan kan man lägga precisa, exakta snitt och samtidigt skydda arbetsobjektets yta mot skador.

I kombination med det breda tillbehörssortimentet klarar man enkelt av exakta vinkelsnitt, geringssnitt och inpassningsarbeten med styrningssystemet. Med hjälp av tvingar

[7-6]

kan man hålla ar-

betsobjektet i ett fast grepp och arbeta säkert.



Ställ in sågbordets styrningsspel på styrskenan med de båda ställbackarna

[7-7]

Innan styrskenan används första gången ska splitterskyddet [7-3] sågas in:



Placera sågen med hela styrplattan längst bak på styrskenan,



Sväng sågen till 0°-läget och ställ in maximalt sågdjup.



Koppla till sågen.



Såga splitterskyddet långsamt utmed hela längden, utan att sätta ner sågen.

Splitterskyddets kant motsvarar nu exakt snittkanten.

10.4 Kapskena

Kapskenan används vid sågning av trä och skivmaterial.

Med den kan man göra snygga och exakta snitt, i synnerhet vinkelsnitt är lätta att upprepa precist. Efter sågningen går sågen automatiskt tillbaka till utgångsläget.



Splitterskyddet måste sågas in innan det används första gången,

se kap. 10.3

Innan man använder sågen ska man alltid kontrollera kap- och gerskenans återgångsfunktion

och vid behov reparera. Använd aldrig skenan om den automatiska återgången inte fungerar.

Ansluta sågen till kapskenan



Skjut på sågen på kapskenan i sågriktningen.

Sågen greppar tag i glidstycket Snabblåset

[9-1]

hakar i bakom sågbordet.

[9-2]

Sågen sitter fast i kapskenan.

Lossa sågen från kapskenan



Skjut fram sågen något i sågriktningen.



Vrid snabblåset

[9-1]

framåt.



Dra loss sågen bakåt, mot sågriktningen.

Tillvägagångssätt vid kapsågning



Öppna vredet på det inställbara anslaget



Ställ in vinkeln på skalan



Dra åt vredet på det inställbara anslaget



Ställ in sågdjupet och snittvinkeln,

och 7.2



Ställ in sågbordets styrningsspel på kapskenan

med de båda backarna

[9-5]

[9-3]

se kap. 7.2

Sågen måste glida lätt på skenan.



Lägg an det inställbara anslaget

[9-4]

och det fasta anslaget mot arbetsobjektet och lägg på kapskenan.



Koppla till sågen.



Skjut sågen i sågriktningen.

Pendelskyddskåpan öppnas. Såga snittet.

[9-4]

HK 85 EB

Parkeringsläge – pendelskyddskåpan stängd!

dig sågen med kap- och gerskenan.

11 Miljö

ta läge kan du lägga ifrån

Släng inte maskinen i hushållssoporna!

Se till att verktyg, tillbehör och förpackningar lämnas till miljövänlig återvinning. Följ gällande nationella föreskrifter.

Endast EU:

Enligt EU-direktivet om gamla el- och elektronikverktyg samt nationell rätt måste uttjänta elverktyg källsorteras och återvinnas på ett miljövänligt sätt.

Information om REACh:

www.festool.com/reach

12 EG-förklaring om överensstämmelse

I det-

VARNING

Friliggande roterande sågklinga Risk för personskador



Håll händerna borta från sågningsområdet och sågklingan.



Stick inte in händerna under arbetsobjektet.



Håll inte fast arbetsobjektet i handen eller ovanför benet.



Stäng av sågen efter sågningen.



Dra tillbaka sågen i utgångsläget.



Lyft av kapskenan från arbetsobjektet.

VARNING! Risk för skador! Lägg inte ifrån dig sågen

med sågklingan frilagd!

skyddskåpan inte går tillbaka till utgångsläget: avbryt sågningen, dra ur nätkontakten, kontrollera funktionen och ta vid behov bort träflisor som fastnat.

Om sågen eller pendel-

Sänksåg Serienr

HK 85 EB 768000, 201073 År för CE-märkning:2015

Vi förklarar på eget ansvar att denna produkt uppfyller alla krav enligt följande direktiv, normer eller normgivande dokument:

2006/42/EG, 2004/108/EG (til 19.04.2016), 2014/30/ EU (fr o m 20.04.2016), 2011/65/EU, EN 607451:2009+A11:2010, EN 60745-2-5:2010, EN 550141:2006+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+ A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Tyskland

Wolfgang Zondler Chef för forskning, utveckling, teknisk dokumenta-

tion 2015-07-01

Tabell 1: Materialanpassad sågning - med korrekt hastighet

Massivt trä (hårt, mjukt)

Plastmaterial, ﬁberförstärkta plastmaterial (GfK), papper och väv

Gips- och cementbundna ﬁberplattor

Aluminiumskivor och -proﬁler upp till 15 mm

Akrylglas

Spån- och hårdﬁberskivor

Trälaminat, lamellträ, fanerade och ytbehandlade skivor

Material

Varvtalssteg

3-5

4-5

1-3

4-6

HK 85 EB

.fe

FIN

Alkuperäiset käyttöohjeet

1 Tunnukset............................................. 75

2 Turvaohjeet........................................... 75

3 Määräystenmukainen käyttö ............... 78

4 Tekniset tiedot...................................... 78

5 Laitteen osat ........................................ 78

6 Käyttöönotto......................................... 78

7 Säädöt................................................... 79

8 Työskentely sähkötyökalulla................ 80

9 Huolto ja hoito...................................... 81

10 Tarvikkeet............................................. 81

11 Ympäristö ............................................. 82

12 EU-vaatimustenmukaisuusvakuutus... 83

Mainitut kuvat ovat käyttöoppaan alussa.

1 Tunnukset

Tunnus Merkitys

Vedä verkkopistoke irti!

Sormien ja käsien puristumisvaara!

Loukkaantumisvaara suojaamattoman sahanterän takia

Saha terä suojaamattomana, älä laske konetta säilytysalustalle

Pendelsuojus suljettuna

Säilytysasento

Aseta saha säilytysalustalle vain silloin, kun pandelsuojus on suljettuna

Tunnus Merkitys

Varoitus yleisestä vaarasta

Sähköiskuvaara

Lue käyttöopas, turvallisuusohjeet!

Käytä kuulosuojaimia!

Käytä suojakäsineitä!

Käytä hengityssuojainta!

Käytä suojalaseja!

Älä hävitä kotitalousjätteiden mukana.

Sahan ja sahanterän pyörintäsuunta

Sahanterän mitat a ... halkaisija b ... kiinnitysreikä

Ohje, vihje

Käsittelyohje Suojausluokka II

Vaarallinen alue! Pidä kädet etäällä!

2 Turvaohjeet

2.1 Yleiset turvaohjeet

VAROITUS!

ohjeet.

sen laiminlyönti voi aiheuttaa sähköiskun,

tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvaohjeet ja käyttöohjeet myöhempää tarvetta varten.

Turvaohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkokäyttöisiä sähkötyökaluja (verkkojohdon kanssa) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

2.2 Konekohtaiset turvallisuusohjeet käsipyö-

rösahoille

Sahaus

tai sahanterän lähelle. Pidä toisella kädelläsi lisäkahvasta tai moottorin rungosta kiinni.

pidät molemmilla käsillä pyörösahasta kiinni, et voi loukata niitä sahanterään.

Älä kosketa työkappaleen alapuolta.

suojaa sinua sahanterältä työkappaleen alapuolella.

Sovita sahaussyvyys työkappaleen vahvuuteen.

Terän pitäisi näkyä alle yhden kokonaisen hammaskorkeuden verran työkappaleen alapuolella.

Älä koskaan pidä sahattavaa työkappaletta paikallaan kädessä tai jalan päällä. Varmista työkappale tukevaan kiinnittimeen.

tärkeää kiinnittää työkappale hyvin, jotta saat mi-

Varoitusten ja ohjeiden noudattami-

VAARA! Älä työnnä käsiäsi sahausalueen

Lue kaikki turva- ja käyttö-

Kun

Suojus ei

On erittäin

HK 85 EB

FIN

nimoitua vartaloon koskettamisen, sahaterän jumiutumisen tai hallinnan menettämisen vaaran.

Pidä sähkötyökalusta kiinni vain sen eristetyistä kahvapinnoista, kun teet töitä, joissa terä saattaa koskettaa piilossa olevia sähköjohtoja tai koneen omaa virtajohtoa.

Kosketus jännitettä johtavaan johtoon tekee myös sähkötyökalun metalliosat jännitteen alaisiksi ja aiheuttaa sähköiskun.

Käytä pitkittäissahauksessa aina ohjainta tai suoraa ohjausta reunaa pitkin.

Se parantaa sahaustarkkuutta ja pienentää sahanterän jumiutumisen mahdollisuutta.

Käytä aina sellaisia sahanteriä, jotka ovat oikean kokoisia ja joissa on sopiva kiinnitysreikä (esim. tähdenmuotoinen tai pyöreä).

Sahanterät, jotka eivät sovi sahan asennusosiin, pyörivät epäkeskisesti ja johtavat hallinnan menetykseen.

Älä missään tapauksessa käytä vaurioituneita tai virheellisiä sahanterän kiristyslaippoja tai ruuveja.

Sahanterän kiristyslaipat ja -ruuvit on suunniteltu erityisesti kyseiselle sahalle ja takaamaan optimaalinen teho ja käyttöturvallisuus.

Käytä sopivia henkilökohtaisia

suojavarusteita:

kuulonsuojaimia, suojalaseja, pölynaamaria pölyä aiheuttavissa töissä, suojakäsineitä karkeiden materiaalien työstössä ja terän vaihdossa.

Takaisku - aiheuttajat ja vastaavat turvallisuusohjeet

– Takaisku on kiinnitarttuvan, jumiutuvan tai väärin

kohdistetun sahanterän äkillinen reaktio, joka johtaa siihen, että saha nousee hallitsemattomasti ylös työkappaleesta ja sinkoutuu koneen käyttäjää kohti;

– jos sahanterä tarttuu kiinni tai jumiutuu ahtaa-

seen sahausrakoon, terä lukkiutuu paikalleen ja moottorin voima saa koneen iskeytymään käyttäjän suuntaan;

– jos sahaterää käännetään tai se kohdistetaan

väärin sahausurassa, sahanterän taemman alueen hampaat voivat jäädä kiinni työkappaleen pintaan, minkä myötä sahanterä nousee ylös sahausurasta ja saha sinkoutuu taaksepäin käyttäjän suuntaan.

Takaisku on seuraus sahan väärästä tai epäasianmukaisesta käytöstä. Se voidaan estää seuraavana kuvattujen sopivien varotoimenpiteiden avulla.

Pidä sahasta kiinni molemmin käsin ja laita käsivarret sellaiseen asentoon, jossa voit hallita takaiskusta syntyviä voimia. Pysyttele aina sa-

hanterään nähden sivussa, älä koskaan vie sahanterää vartalosi kanssa samalle linjalle.

Takaiskussa pyörösaha voi sinkoutua taaksepäin. Sen yhteydessä käyttäjä voi kuitenkin hallita takaiskun aiheuttamia voimia, jos sopivat toimenpiteet on suoritettu.

Jos sahanterä jumiutuu tai keskeytät työnteon, päästä käyttökatkaisimesta irti ja pidä sahaa rauhallisesti työkappaleessa, kunnes sahanterä on pysähtynyt täydellisesti. Älä missään tapauksessa yritä poistaa sahaa työkappaleesta tai vetää sitä taaksepäin niin kauan kuin sahanterä on liikkeessä, koska muuten voi aiheutua takaisku.

Selvitä ja korjaa sahanterän jumiutu-

misen aiheuttanut syy.

Kun haluat käynnistää uudestaan työkappaleen sahausurassa olevan sahan, keskitä sahanterä sahausurassa ja tarkasta, että sahanhampaat eivät ole jääneet kiinni työkappaleeseen.

sahanterä on jumiutunut, se voi nousta työkappaleesta ulos tai aiheuttaa takaiskun, kun saha käynnistetään uudelleen.

Tue suuret levyt, jotta saat vähennettyä jumiutuvan sahanterän aiheuttamaa takaiskun vaaraa.

Suuret levyt voivat taipua oman painonsa alla. Levyjä täytyy tukea molemmilta puolilla, sekä sahausuran läheltä että myös reunasta.

Älä käytä tylsiä tai viallisia sahanteriä.

Sahanterät, joissa on tylsät tai väärin kohdistetut hampaat, aiheuttavat liian kapean sahausraon takia liiallista kitkaa, sahanterän jumiutumisen ja takaiskun.

Kiristä sahaussyvyyden ja leikkuukulman ase-

tukset ennen sahausta pitävästi kiinni.

Jos asetuksen muuttuvat sahauksen aikana, sahanterä voi jumiutua ja aiheuttaa takaiskun.

Ole erityisen varovainen "upotussahauksissa" seinissä tai muissa sellaisissa kohdissa, joihin ei voida nähdä.

Materiaaliin uppoava sahanterä voi sahattaessa jumiutua piilossa oleviin esineisiin ja aiheuttaa takaiskun.

Alasuojuksen toiminta

Tarkasta ennen jokaista käyttökertaa, että alasuojus sulkeutuu moitteettomasti. Älä käytä sahaa, jos alasuojus ei liiku vapaasti ja ei sulkeudu välittömästi. Älä missään tapauksessa lukitse tai kiinnitä alasuojusta jatkuvasti avoimeen asentoon.

Jos saha putoaa vahingossa lattialle, alasuojus voi vääntyä. Avaa suojus vetovivusta ja varmista, että se pääsee liikkumaan vapaasti ja ettei se missään sahauskulmassa tai

-syvyydessä kosketa sahaterää tai muita osia.

Jos

Tarkasta alasuojuksen jousen toiminta. Älä ota sahaa käyttöön, jos alasuojus ja jousi eivät toimi moitteettomasti.

Alasuojuksen toiminta hidastuu vioittuneiden osien, tahmeiden kerrostumien tai purujen kertymisen takia.

Avaa alasuojus kädellä vain erityisissä sahaustöissä, kuten "upotus- ja kulmasahauksissa". Avaa alasuojus vetovivusta ja vapauta se heti kun sahanterä uppoaa työkappaleeseen.

Kaikissa muissa sahaustöissä alasuojuksen tulee toimia automaattisesti.

Älä laita sahaa työpöydälle tai lattialle ilman että alasuojus peittää sahanterän.

Suojamaton ja jälkikäyvä sahanterä liikuttaa sahaa sahaussuuntaa vastaan ja sahaa kaikkea tielleen osuvaa. Huomioi siksi sahan jälkikäyntiaika.

Ohjainkiilan toiminta [1-5]

Käytä ohjainkiilalle sopivaa sahanterää.

Jotta ohjainkiila toimisi toivotulla tavalla, sahanterän rungon täytyy olla ohjainkiilaa ohuempi ja hammasleveyden ohjainkiilavahvuutta suurempi.

Älä käytä sahaa, jos ohjainkiila on vääntynyt.

Jo pienikin häiriö voi hidastuttaa suojuksen sulkeutumista.

Lisäturvallisuusohjeet

–

Tätä sähkötyökalua ei saa asentaa työpöytään.

Jos kone asennetaan muun valmistajan myymään tai itsetehtyyn työpöytään, sähkötyökalusta voi tulla epäturvallinen. Silloin se voi aiheuttaa vakavia onnettomuuksia.

–

Älä kosketa käsillä purujen poistoaukkoon.

Muuten voit loukata itsesi pyöriviin osiin.

Käytä soveltuvia rakenneilmaisimia piilossa

–

olevien johtojen etsimiseen, tai kysy neuvoa paikalliselta energia-/vesijohtolaitokselta.

Sähkötyökalun kosketus jännitettä johtavaan johtoon voi aiheuttaa tulipalon ja sähköiskun. Kaasujohdon vaurioituminen voi aiheuttaa räjähdyksen. Vesijohdon rikkoutuminen aiheuttaa esinevahinkoja.

–

Odota, kunnes sähkötyökalu on pysähtynyt kokonaan, ennen kuin laitat koneen syrjään.

Muuten sähkötyökalu voi koskettaa alustaa ja aiheuttaa sähkötyökalun hallinnan menettämisen.

– Laitetta ei saa käyttää pään yläpuolella tehtäviin

töihin.

–

Työstön yhteydessä saattaa syntyä terveydelle haitallista / myrkyllistä pölyä (esim. lyijypitoisten maalien, tiettyjen puulaatujen ja metallien yhteydessä).

Kyseisen pölyn kanssa kosketuksiin joutuminen tai pölyn hengittäminen saattaa aiheuttaa vaaran koneen käyttäjälle ja työpisteen

HK 85 EB

FIN

lähellä oleskeleville henkilöille. Noudata maakohtaisia turvallisuus- ja työturvallisuusmääräyksiä.

Käytä oman terveytesi vuoksi P2-luokan hengityssuojainta.

Huolehdi suljetuissa tiloissa riittävästä ilmanvaihdosta ja kytke työkaluun tarvittaessa märkäkuivaimuri.

2.3 Jäännösriskit

Kaikkien asiaankuuluvien rakennusalan määräysten noudattamisesta huolimatta koneen käytössä voi syntyä vielä vaaroja, joita voivat aiheuttaa esimerkiksi:

– Sahanterän koskettaminen sahapöydän alapuo-

lella olevan sisäänmenoaukon kohdalla

– Työkappaleen alapuolella näkyvän sahanterän

osan koskettaminen sahauksen yhteydessä

– Pyörivien osien koskettaminen sivulta: sahante-

rä, kiinnityslaippa, laipparuuvi

– Koneen takaisku työkappaleeseen jumittumisen

yhteydessä

– Jännitettä johtavien osien koskettaminen, kun

kotelo on avattu ja verkkopistoketta ei ole vielä

vedetty irti – Työkappaleesta sinkoutuvat osat – Vaurioituneista teristä sinkoutuvat terän osat – Työssä syntyvä melu – Työssä syntyvä pöly

2.4 Alumiinin työstö

Alumiinia työstettäessä on noudatettava

seuraavia toimenpiteitä turvallisuussyistä: – Kytke eteen vikavirta- (FI-, PRCD-) suojakytkin. – Kytke kone sopivaan imuriin. – Puhdista säännöllisesti koneen moottorin kotelo

sinne kertyneestä pölystä. – Käytä alumiinisahanterää. – Sulje ikkuna / lastusuojus.

Käytä suojalaseja!

– Levyjä sahattaessa on käytettävä petrolivoitelua,

ohutseinäisiä profiileja (maks. 3 mm) voidaan

työstää ilman voitelua.

2.5 Päästöarvot

Normin EN 60745 mukaan määritellyt arvot ovat tyypillisesti:

Äänenpainetaso L

= 89 dB(A)

Äänentehotaso LWA = 100 dB(A) Epävarmuus K = 3 dB

HK 85 EB

FIN

HUOMIO

Työskenneltäessä syntyy melua Kuulovaurioiden vaara



Käytä kuulonsuojaimia!

4 Tekniset tiedot

Käsipyörösaha HK 85 EB

Teho 2300 W Kierrosluku (kuormittamatta) 1500 - 3300 min Kierrosluku maks.

4000 min

-1

Määritetty tärinäarvo ah (kolmen suunnan vektorisumma) ja epävarmuustekijä K normin EN 60745 mukaan:

Värähtelyemissioarvo (3-akselinen)

Puun sahaaminen ah = 4,0 m/s Metallin sahaaminen ah = 3,5 m/s Epävarmuus K = 1,5 m/s

Ilmoitetut päästöarvot (tärinä, melu) – ovat koneiden keskinäiseen vertailuun, – soveltuvat myös käytön yhteydessä syntyvän täri-

nä- ja melukuormituksen alustavaan arviointiin,

– edustavat sähkötyökalun pääasiallisia käyttöso-

velluksia.

Arvot voivat kasvaa muiden käyttösovellusten, muiden käyttötarvikkeiden tai riittämättömän huollon takia. Huomioi koneen tyhjäkäynti- ja seisonta-ajat!

3 Määräystenmukainen käyttö

Käsipyörösaha on tarkoitettu seuraavien materiaalien sahaamiseen:

– Puu ja puunkaltaiset materiaalit – Kipsi- ja sementtisidonnaiset kuitumateriaalit –Muovit – Alumiini (vain Festoolin valikoimaan kuuluvalla

alumiinin erikoissahanterällä)

Vain seuraavien erittelyjen mukaisia sahanteriä saa käyttää: sahanterän halkaisija 230 mm; sahausleveys 2,5 mm; kiinnitysreikä 30 mm; suositeltu terärungon vahvuus 1,8 mm, maks. 2,0 mm; soveltuu enintään 6600 min-1 kierrosluvuille. Älä käytä hiomalaikkoja.

Yhdessä Festoolin valikoimaan kuuluvan säädettävän urajyrsimen muutossarjan kanssa käsipyörösaha voidaan muuttaa urajyrsimeksi.

Tätä konetta saavat käyttää ainoastaan sen käyttöön perehdytetyt henkilöt tai pätevät ammattihenkilöt.

Koneen käyttäjä vastaa määräystenvastaisesta käytöstä aiheutuneista vahingoista.

Kallistuskulma 0 - 60° Sahaussyvyys kun 0° 0 - 86 mm Maks. sahaussyvyys kun 45° 62 mm Maks. sahaussyvyys kun 60° 47 mm Sahanterän mitat 230 x 2,5 x 30 mm

Paino (ilman verkkokaapelia) 7,0 kg

Suojausluokka /II

Suurin mahdollinen kierrosluku elektroniikkavian yhteydessä.

5 Laitteen osat

[1-1] [1-2] [1-3] [1-4] [1-5] [1-6] [1-7] [1-8] [1-9]

[1-10] [1-11] [1-12] [1-13] [1-14] [1-15] [1-16] [1-17]

Kahvat Kytkentäsalpa Vipu teränvaihtoa varten Pendelsuojuksen vetovipu Halkaisupuukko Pendelsuojus Käyttökytkin Upotustoiminnon vipu Kaksiosainen asteikko sahaussyvyyden

vasteelle (ohjainkiskon kanssa / ilman ohjainkiskoa)

Käännettävä poistoimuliitäntä Kulma-asteikko Kulmasäädön kiertonuppi Sahaussyvyyden säädin Säätöleuat Verkkoliitäntäjohto Kierrosluvun säätö Eristetyt kahvapinnat (harmaan värinen

alue)

6 Käyttöönotto

VAROITUS

Kielletty jännite tai taajuus! Onnettomuusvaara



Noudata konekilvessä olevia ohjetietoja.



Huomioi maakohtaiset erikoismääräykset.

Sammuta aina kone, ennen kuin kytket tai

+FS

irrotat verkkoliitäntäjohdon!

6.1 Päälle-/poiskytkentä



Työnnä päällekytkentäsalpa



Paina käyttökytkintä

[1-7]

[1-2]

ylöspäin.

paina = päälle vapauta = pois päältä

7 Säädöt

VAROITUS

Loukkaantumisvaara, sähköiskuvaara



Irrota aina sähköpistoke pistorasiasta, ennen kuin alat tehdä koneeseen kohdistuvia töitä!

7.1 Elektroniikka Pehmeä käynnistys

Elektronisesti ohjattu pehmeä käynnistys huolehtii koneen tasaisesta käynnistymisestä.

Kierrosluvun säätö

Kierrosluku voidaan säätää portaattomasti säätöpyörän Tekniset tiedot). Siten voit mukauttaa optimaalisesti työstönopeuden kulloisenkin pinnan mukaan (katso taulukko - sivu 83).

Virran rajoitus

Virran rajoitus estää äärimmäisessä ylikuormituksessa liian suuren virranoton. Se voi johtaa moottorin kierrosluvun pienentymiseen. Moottori kiihtyy uudelleen heti kuormituksesta vapautumisen jälkeen.

Jarru

Malli HK 85 EB on varustettu elektronisella jarrulla. Poiskytkemisen jälkeen sahanterä jarrutetaan elektronisesti noin 2 sekunnissa pysähdyksiin.

Lämpötilasuojaus

Jos moottori kuumenee liikaa, virransyöttöä ja kierroslukua alennetaan. Sitten kone käy enää vain alennetulla teholla, jotta moottori saadaan jäähtymään nopeasti tuuletuksen avulla. Jäähtymisen jälkeen koneen kierrosluku kasvaa jälleen automaattisesti.

7.2 Sahaussyvyyden säätö

Sahaussyvyys voidaan säätää 0 - 86 mm rajoissa.



[1-16]

Purista sahaussyvyyden säädintä

avulla kierroslukualueella (katso

[2-1]

yhteen.

Vedä sahauslaitetta pääkahvasta ylöspäin tai paina alaspäin.

HK 85 EB

Sahaussyvyys ilman ohjain-/katkaisukiskoa maks. 86 mm Sahaussyvyys ohjain-/katkaisukiskon

kanssa maks. 82 mm

7.3 Sahauskulman säätö



Sahauskulman säädön yhteydessä sahauspöydän täytyy olla tasaiselle alustalla.

0° ja 60° välillä:



Avaa kiertonuppi



Käännä sahauslaitetta haluttuun sahauskulmaan



Sulje kiertonuppi



Molemmat asennot (0° ja 60°) ovat tehdasase-

[3-1]

asti.

[3-2]

tuksia ja niitä voidaan jälkisäätää huoltopalvelussa.



Kulmasahauksissa sahaussyvyys on vähäisempi kuin sahaussyvyysasteikolla näytetty arvo.

7.4 Pendelsuojuksen säätö

Loukkaantumisvaara! Terävät reunat!

lisesti vapautettaessa pendelsuojus kääntyy nopeasti takaisin.

Pendelsuojuksen

avulla.

[1-6]

saa avata vain vetovivun

7.5 Sahanterän vaihto

VAROITUS

Loukkaantumisvaara, sähköiskuvaara



Irrota aina sähköpistoke pistorasiasta, ennen kuin alat tehdä koneeseen kohdistuvia töitä!

HUOMIO

Kuumentunut ja terävä terä Loukkaantumisvaara



Älä käytä tylsiä tai viallisia käyttötarvikkeita!



Käytä suojakäsineitä.



Käännä saha ennen sahanterän vaihtoa 0°asentoon ja säädä suurin sahaussyvyys.



Aseta saha vaihtoa varten pöydän reunalle.



Käännä vipu



Avaa ruuvi



Pidä pendelsuojus vetovivun



Ota sahanterä

[4-3]

[4-7]

[4-4]

vasteeseen asti.

kuusiokoloavaimella

[4-6]

avattuna yksinomaan

avulla.

[4-8]

pois.

[4-2]

FIN

Äkil-

[1-

HK 85 EB

FIN



Asenna uusi sahanterä.

Sahanterän

[4-9]

ja sahan

[4-5]

pyörin-

täsuunnan täytyy vastata toisiaan!



Laita ulompi laippa

[4-10]

paikalleen niin, että

vääntiötappi tarttuu sisemmän laipan aukkoon.



Vapauta vetovipu

[4-6]

kääntyä takaisin pääteasentoonsa.



Kiristä ruuvi



Käännä vipu

Loukkaantumisvaara!

[4-4]

ja anna pendelsuojuksen

[4-7]

pitävästi paikalleen.

[4-3]

takaisin.

Tarkista sahanterän jokaisen vaihtokerran jälkeen sahanterän kunnollinen kiinnitys. Löystyneen kiinnitys-

laipan takia sahanterän hampaat voivat murtua, löystyneen ruuvin takia sahanterä voi irrota.

7.6 Imurointi

VAROITUS

Pöly aiheuttaa vaaraa terveydelle



Pöly voi olla terveydelle haitallista. Älä sen vuoksi missään tapauksessa työskentele ilman imuria.



Noudata terveydelle vaarallisen pölyn imuroinnissa aina maakohtaisia määräyksiä.

Festool-märkäkuivaimuri

Poistoimuliitännän

[5-1]

kulmakappaleeseen voidaan kytkeä Festool-märkäkuivaimuri halkaisijaltaan 27 mm tai 36 mm kokoisella imuletkulla (suosittelemme kokoa 36 mm vähäisemmän tukkeutumisvaaran takia).

– Jos käytät ei-antistaattista imuletkua, silloin voit

saada sähköiskun staattisen sähkön varautumisen takia.



Ilman pölynpoistoa työskenneltäessä poistoimuliitäntä

[5-1]

voidaan kääntää haluttuun

asentoon.

8 Työskentely sähkötyökalulla

Noudata kaikissa töissä kaikkia ohjekirjan alussa ilmoitettuja turvallisuusohjeita sekä seuraavia säännöstöjä:

– Ohjaa kone työkappaletta vasten ainoastaan sil-

loin, kun kone on kytketty päälle.

– Tarkasta ennen jokaista käyttökertaa pendelsuo-

juksen toiminta ja käytä sähkötyökalua vain silloin, kun se toimii asianmukaisesti.

– Kiinnitä työstettävä kappale aina siten, että se ei

pääse liikkumaan työstön aikana.

– Pidä koneesta aina kaksin käsin kiinni kahvoista

[1-1]

kaikissa töissä. Tämä vähentää onnetto-

muusvaaraa ja on tarkkojen työtulosten edellytys.

– Työnnä sahaa aina eteenpäin

[7-8]

, älä missään

tapauksessa vedä sitä taaksepäin itseäsi kohti.

– Sahaa sopivalla vauhdilla, niin että saat estettyä

sahanteräsärmien ylikuumenemisen ja muovia sahatessa muovin sulamisen.

– Varmista ennen töiden aloittamista, että kierto-

nuppi

[1-12]

on kiristetty pitävästi paikalleen.

– Älä työskentele koneella, jos sen elektroniikka on

vioittunut, koska muuten voi esiintyä liiallisia kierroslukuja. Viallisen elektroniikan tunnistaa siitä, että pehmeä käynnistystoiminto puuttuu tai että kierroslukusäätö ei ole mahdollista.

8.1 Sahaaminen viivaa pitkin

Sahauslinjan osoittimet näyttävät sahauslinjan ilman ohjainkiskoa sahattaessa:

0°-sahaukset: 45°-sahaukset:

[6-1]

[6-2]

8.2 Palojen sahaaminen

Aseta saha sahauspöydän etuosa edellä työkappaleelle, kytke saha päälle ja työnnä eteenpäin sahaussuuntaan.

8.3 Aukkojen sahaaminen (upotussahaus)

Takaiskujen välttämiseksi upotussahauksessa on ehdottomasti noudatettava seuraavia ohjeita:

– Aseta saha työkappaleelle aina niin, että sahaus-

pöydän takareuna on kiinteää vastetta vasten.

Varo!Murskautumisvaara!

Pidä vapaalla kädellä aina kiinni laitteesta, kun teet säädön upotussahauksia varten. Älä missään tapauksessa aseta sormia sahanterän taakse tai alle!

Oikea menettely



Säädä sahaussyvyys,



Paina vipu

[7-1]

katso luku 7.2

alas.

Sahauslaite kallistuu ylöspäin upotusasentoon.



Pidä vetovipu

[7-2]

vasteeseen asti alaspainet-

tuna.

Pendelsuojus

[7-5]

avautuu ja paljastaa sahan-

terän.



Aseta saha työkappaleella ja vastetta (takaiskujarru) vasten.



Kytke saha päälle.



Paina saha hitaasti alas säädetylle sahaussyvyydelle lukittumiskohtaan asti, vapauta vetovipu

[7-2]

ja työnnä eteenpäin sahaussuuntaan

[7-8]

Lovi

[7-4]

näyttää suurimmassa sahaussyvyydessä ja ohjainkiskoa käytettäessä sahanterän (Ø 230 mm) takimmaisen sahauskohdan.

8.4 Käyttö polttomoottorikäyttöisellä sähköge-

neraattorilla



Festool ei takaa sähkötyökalun moitteetonta toimintaa minkä tahansa sähkögeneraattorin kanssa.

Sähkötyökalua voidaan käyttää sähkögeneraattorilla, mikäli seuraavat edellytykset on täytetty:

– Sähkögeneraattorin lähtöjännitteen täytyy aina

olla 230VAC ±10% rajoissa, sähkögeneraattorissa tulee olla automaattinen jännitteensäädin (AVR - Automatic Voltage Regulation), ilman tätä säädintä sähkötyökalu ei toimi oikein ja voi vaurioitua!

– Sähkögeneraattorin tehon tulee olla vähintään

2,5 kertaa suurempi kuin sähkötyökalun liitäntäarvon (ts. 6 kW).

– Teholtaan riittämättömän sähkögeneraattorin

kanssa käytettäessä kierrosluku voi vaihdella ja sähkötyökalun teho saattaa laskea.

9 Huolto ja hoito

VAROITUS

Loukkaantumisvaara, sähköiskuvaara



Irrota sähköpistoke aina pistorasiasta, ennen kuin alat tehdä koneeseen kohdistuvia huolto- ja puhdistustöitä!



Kaikki huolto- ja korjaustyöt, jotka vaativat moottorin suojuksen avaamista, on suoritettava valtuutetussa asiakaspalvelukorjaamossa.

EKAT

Huolto ja korjaus

taalla tai huoltokorjaamoissa: katso sinua lähinnä oleva osoite kohdasta: www.festool.com/service

Käytä vain alkuperäisiä Festool-varaosia! Tilausnumero kohdassa:

www.festool.com/service

vain valmistajan teh-

HK 85 EB



Imuroi kaikista sähkötyökalun aukoista sirut ja

FIN

purut pois.



Pendelsuojuksen täytyy aina pystyä liikkumaan vapaasti ja sulkeutumaan automaattisesti. Pidä pendelsuojuksen alue aina puhtaana. Puhdista pölystä ja puruista paineilmalla puhaltamalla tai siveltimellä.

10 Tarvikkeet

Tarvikkeiden ja työkalujen tilausnumerot voit katsoa Festoolin käyttö-/tuoteoppaasta tai Internetosoitteesta www.festool.com.

Kuvattujen lisätarvikkeiden lisäksi Festoolin tarvikeohjelma sisältää kattavan valikoiman muitakin järjestelmätarvikkeita, joilla pystyt käyttämään sahaa monipuolisesti ja tehokkaasti, esimerkiksi:

• Pölynkeruupussi SB-TSC

• Molemmilla puolilla käytettävä suorakulmainen suuntausohjain PA-A HK

• Urajyrsinvarustus VN-HK85 D130_16-25

10.1 Sahanterät, muut tarvikkeet

Festoolin valikoimissa on kaikille käyttökohteille ja Festool-käsipyörösahoille räätälöityjä sahanteriä, joilla pystyt sahaamaan erilaisia materiaaleja nopeasti ja siististi.

10.2 Suuntausohjain [8]

Suuntausohjainta (molemmilla puolilla) käytetään sahan ohjaukseen yhdensuuntaisesti työkappaleen reunaan pöydän levennysosana sahaukseen.

10.3 Ohjainkisko

Ohjainkisko mahdollistaa tarkat ja siistit sahaukset ja suojaa samalla työkappaleen pintaa vaurioitumasta.

Yhdessä laajan tarvikevalikoiman kanssa ohjausjärjestelmällä voidaan suorittaa tarkkoja kulmasahauksia, jiirisahauksia ja sovitustöitä. Kiinnitysmahdollisuus ruuvipuristimilla asennuksen ja turvallisen työskentelyn.



[8A]

nähden ja sitä voidaan käyttää myös

[8B]

suoraan ja tarkkaan

[7-6]

takaa pitävän

Säädä sahauspöydän ohjausvälys ohjainkiskolla kahdella säätöleualla

[7-7]

Koneen säännöllisin välein tehtävä puhdistus (varsinkin sen säätimet ja ohjaimet) on tärkeä turvallisuustekijä.

Noudata seuraavia ohjeita:



Pidä ilmankierron varmistamiseksi kotelon jäähdytysilmaraot aina vapaina ja puhtaina.

Sahaa ennen ohjainkiskon ensimmäistä käyttökertaa murtosuoja [7-3] sopivaksi:



Aseta saha koko ohjauslaatan kanssa ohjainkiskon takapäätyyn,



käännä saha 0°-asentoon ja säädä suurin sahaussyvyys,



kytke saha päälle.

HK 85 EB

FIN



Sahaa murtosuoja hitaasti asentoa muuttamatta koko pituudeltaan sopivaksi.

Sitten murtosuojan reuna vastaa täsmälleen sahausreunaa.

10.4 Katkaisukisko

Katkaisukisko on tarkoitettu puun ja levymateriaalien sahaukseen.

Se mahdollistaa täsmälliset ja siistit sahaukset, etenkin kulmasahaukset saadaan tehtyä helposti ja toistotarkasti. Saha siirtyy sahaustoimenpiteen jälkeen automaattisesti takaisin lähtöasentoon.



Ennen ensimmäistä käyttökertaa murtosuoja täytyy sahata sopivaksi,

katso luku 10.3

Tarkasta katkaisukiskon palautustoiminto ennen jokaista käyttökertaa

ja tarvittaessa korjauta se kuntoon. Älä missään tapauksessa käytä sitä, jos automaattinen palau-

tustoiminto ei ole kunnossa.

Sahan liittäminen katkaisukiskoon



Työnnä saha sahaussuunnassa katkaisukiskon päälle.

Saha tarttuu liukukappaleen Pikalukitsin

[9-1]

napsahtaa kiinni sahaus-

[9-2]

sisään.

pöydän takana.

Saha on liitetty kiinteästi katkaisukiskoon.

Sahan irrottaminen katkaisukiskosta



Työnnä sahaa hieman eteenpäin sahaussuuntaan.



Käännä pikalukitsin



Tee irrotus vetämällä sahaa sahaussuuntaa

[9-1]

eteenpäin.

vastaan taaksepäin.



Aseta säädettävä vaste

[9-4]

ja kiinteä vaste

työkappaletta vasten ja katkaisukisko päälle.



Kytke saha päälle.



Työnnä sahaa sahaussuuntaan.

Pendelsuojus avautuu. Sahaa kappale irti.

VAROITUS

Suojaamaton pyörivä sahanterä Loukkaantumisvaara



Käsiä ei saa työntää sahausalueen eikä sahanterän lähelle.



Älä kosketa työkappaleen alapuolta.



Älä pidä työkappaletta paikallaan kädellä tai jalan päällä.



Sahaustoimenpiteen jälkeen kytke saha pois päältä.



Vedä saha takaisin lähtöasentoon.



Nosta katkaisukisko pois työkappaleelta.

VAROITUS! Loukkaantumisvaara! Saha terä suojaa-

mattomana, älä laske konetta säilytysalustalle!

Jos saha tai pendelsuojus eivät siirry takaisin lähtöasentoon, keskeytä sahaustoimenpide, vedä pistotulppa irti ja tarkasta toiminnot. Poista tarvittaessa kiinnijuuttuneet puusäleet.

Säilytysasento - pendelsuojus suljettuna!

asennossa voit laittaa sa-

han katkaisukiskon kanssa säilytysalustalle.

Tässä

Menettelytapa katkaisusahaukseen



Avaa kääntönuppi säädettävästä vasteesta



Säädä kulma asteikosta



Sulje kääntönuppi säädettävän vasteen kohdalta.



Säädä sahaussyvyys ja sahauskulma,

luku 7.2 ja 7.2



Säädä sahauspöydän ohjausvälys katkaisukis-

kolla kahdella säätöleualla

Sahan täytyy kulkea kevyesti kiskon päällä.

[9-5]

[9-3]

[9-

[9-4]

katso

määräyksiä.

Vain EU:

laiteromua koskevan direktiivin ja sitä vastaavan

maakohtaisen lainsäädännön mukaisesti käytöstä poistetut sähkötyökalut täytyy kerätä erilleen ja toimittaa ympäristöä säästävään kierrätykseen.

REACh:iin liittyvät tiedot:

Älä heitä käytöstä poistettua konetta talousjätteiden joukkoon!

Toimita koneet, tarvikkeet ja pakkaukset ympäristöä säästävään kierrätyspisteeseen. Noudata voimassaolevia kansallisia

Eurooppalaisen sähkö- ja elektroniikka-

www.festool.com/reach

11 Ympäristö

12 EU-vaatimustenmukaisuusvakuutus

Taulukko 1: Materiaalin huomioiva sahaus - oikealla nopeudella

Massiivipuu (kova, pehmeä)

Muovit, kuituvahvisteiset muovit (lasikuitumuovi), paperi ja kangas

Kipsi- ja sementtisidonnaiset kuitulevyt

Alumiinilevyt ja -proﬁilit maks. 15 mm

Akryylilasi

Lastu- ja kovakuitulevyt

Kerrospuu, pöytälevyt, viilutetut ja pinnoitetut levyt

Materiaali

Kierrosluku-

pykälä

3-5

4-5

1-3

4-6

Käsipyörösaha Sarjanumero

HK 85 EB 768000, 201073 CE-hyväksyntämerkinnän vuosi:2015

Täten vakuutamme vastaavamme siitä, että tämä tuote on seuraavien direktiivien, normien tai normiasiakirjojen asiaankuuluvien vaatimusten mukainen:

2006/42/EY, 2004/108/EY (19.04.2016 asti), 2014/ 30/EU (20.04.2016 alkaen), 2011/65/EU, EN 607451:2009+A11:2010, EN 60745-2-5:2010, EN 550141:2006+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+ A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

HK 85 EB

FIN

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Germany

Wolfgang Zondler Tutkimus- ja tuotekehitysosaston sekä teknisen

dokumentoinnin johtaja 2015-07-01

HK 85 EB

Original brugsanvisning

1 Symboler.............................................. 84

2 Sikkerhedsanvisninger........................ 84

3 Bestemmelsesmæssig brug ............... 87

4 Tekniske data ....................................... 87

5 Maskinelementer................................. 87

6 Ibrugtagning......................................... 87

7 Indstillinger.......................................... 88

8 Arbejde med el-værktøjet.................... 89

9 Vedligeholdelse og pleje ...................... 90

10 Tilbehør................................................ 90

11 Miljø...................................................... 91

12 EU-overensstemmelseserklæring...... 91

De angivne illustrationer findes i tillægget til brugsanvisningen.

1Symboler

Symbol Betydning

Advarsel om generel fare

Advarsel om elektrisk stød

Brugsanvisning, læs sikkerhedsanvisningerne!

Brug høreværn!

Brug beskyttelseshandsker!

Symbol Betydning

Træk stikket ud!

Klemningsfare for fingre og hænder!

Risiko for snitsår på grund af fritliggende savklinge

Læg aldrig saven til side med fritliggende savklinge

Pendulbeskyttelseskappe lukket

Fastlåst position

Læg kun saven til side med lukket pendulbeskyttelseskappe

2 Sikkerhedsanvisninger

2.1 Generelle sikkerhedsanvisninger

ADVARSEL!

ninger og øvrige anvisninger.

anvisningerne ikke, er der risiko for elek-

trisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og vejledninger til senere brug.

Med begrebet "elværktøj", som anvendes i sikkerhedsanvisningerne, menes ledningsbåret elværktøj (med netkabel) og batteridrevet elværktøj (uden netkabel).

Læs alle sikkerhedsanvis-

Overholdes

Brug åndedrætsværn!

2.2 Maskinspecifikke sikkerhedsanvisninger for rundsave

Brug beskyttelsesbriller!

Må ikke bortskaffes sammen med almindeligt husholdningsaffald.

Savens og savklingens rotationsretning

Savning

FARE! Hold hænderne væk fra savområdet og savklingen. Hold det ekstra greb eller motorhuset med den anden hånd.

Når begge hænder holder rundsaven, kan de ikke komme til skade på savklingen.

Savklingemål a ... diameter

b ... opspændingsboring Tip, Bemærk

Ræk ikke ind under emnet.

Beskyttelseskappen giver ingen beskyttelse mod savklingen under arbejdsemnet.

Tilpas skæredybden til emnets tykkelse.

Den bør kunne ses mindre end en hel tandhøjde under arbejdsemnet.

Handlingsanvisning

Hold aldrig det emne, der skal saves, i hånden

Sikkerhedsklasse II Fareområde! Hold hænderne på sikker

afstand!

eller over benet. Sørg for at sikre emnet i en stabil holder.

Det er vigtigt at gøre arbejdsemnet

godt fast, så risikoen for kropskontakt, fastkøring

af savklingen eller tab af kontrol minimeres.

Hold kun i maskinen i de isolerede grebsflader under udførelse af arbejde, hvor der er risiko for, at el-værktøjet kan ramme skjulte strømledninger eller sit eget maskinkabel.

Kontakt med en spændingsførende ledning sætter også strøm til de metalliske maskindele og medfører elektrisk stød.

Anvend altid et anslag eller en lige føringskant ved længdesnit.

Dette forbedrer snitnøjagtigheden og mindsker muligheden for, at savklingen sætter sig fast.

Anvend altid savklinger i den rigtige størrelse og med passende holdeboring (f.eks. stjerneformet eller rund).

Savklinger, der ikke passer til savens monteringsdele, løber skævt og medfører tab af kontrol.

Anvend aldrig beskadigede eller forkerte savklingespændeflanger eller -skruer.

Savklingespændeflangerne og -skruerne er konstrueret specielt til Deres sav, med henblik på optimal ydelse og driftssikkerhed.

Brug egnede personlige vær-

nemidler:

Høreværn, beskyttelsesbriller, støvmaske ved støvende arbejde, beskyttelseshandsker ved bearbejdning af ru materialer og ved skift af værk-

tøj.

Tilbageslag - årsager og relevante sikkerhedsanvisninger

– Et tilbageslag er den pludselige reaktion fra en

fasthængende eller fejljusteret savklinge, som medfører, at saven ukontrolleret kan bevæge sig ud af arbejdsemnet og hen i retning af brugeren;

– hvis savklingen sætter sig fast i savspalten, der

er ved at lukke sig, blokerer den, og motorkraften slår tilbage i retning af brugeren;

– hvis savklingen drejes eller justeres forkert i sav-

snittet, kan tænderne i det bageste savklingeområde hægte sig fast i overfladen af arbejdsemnet, hvorved savklingen springer ud af savspalten og bagud i retning af betjeningspersonen.

Et tilbageslag er følge af en forkert brug af saven. Det kan forhindres ved hjælp af passende forsigtighedsforanstaltninger som beskrevet i det følgende.

Hold saven fast med begge hænder og bring Deres arme i en stilling, hvor du kan stå imod tilbageslagskraften. Hold Dem altid på siden af savklingen, placér aldrig savklingen i én linje med Deres krop.

Ved et tilbageslag kan rundsaven springe tilbage, dog kan betjeningspersonen beherske tilbageslagskraften, hvis der er truffet

HK 85 EB

passende foranstaltninger.

Hvis savklingen sætter sig fast, eller du afbryder arbejdet, skal du slipper tænd/sluk-kontakten og holde saven roligt i emnet, indstil savklingen er standset helt. Forsøg aldrig at tage saven ud af arbejdsemnet eller at trække den tilbage, så længe savklingen bevæger sig, da dette ellers kan medføre et tilbageslag.

og afhjælp årsagen til fastklemningen af savklingen.

Hvis du vil starte en sav igen, som sidder fast i arbejdsemnet, skal du centrere savklingen i savspalten og kontrollere, at savtænderne ikke er hægtet fast i arbejdsemnet.

Sidder savklingen fast, kan den bevæge sig ud af arbejdsemnet eller forårsage et tilbageslag, når saven startes igen.

Afstiv store plader for at mindske risikoen for et tilbageslag på grund af en savklinge, der sidder fast.

Store plader kan bøjes over af deres egenvægt. Plader skal afstives på begge sider, både i nærheden af savspalten og ved kanten.

Brug ikke stumpe eller beskadigede savklinger.

Savklinger med stumpe eller fejljusterede tænder forårsager på grund af en for snæver savspalte en øget friktion, fastsættelse af savklingen og tilbageslag.

Skru snitdybde- og snitvinkelindstillingerne fast før savningen.

Hvis indstillingerne ændrer sig under savningen, kan savklingen gå i klemme, og der kan ske et tilbageslag.

Vær særligt forsigtig med dybdesnit i eksisterende vægge eller andre områder, som ikke kan overskues.

Den neddykkende savklinge kan blokere ved savning i skjulte objekter og forårsage et tilbageslag.

Funktion af den nederste beskyttelseskappe

Kontroller før hver brug, at den nederste beskyttelseskappe lukker korrekt. Brug ikke saven, hvis den nederste beskyttelseskappe ikke kan bevæges frit og ikke lukkes straks. Sæt aldrig den nederste beskyttelseskappe fast i åben position.

Hvis saven utilsigtet falder på gulvet, kan den nederste beskyttelseskappe bøjes. Åbn beskyttelseskappen med tilbagetrækshåndtaget og kontroller, at den bevæger sig frit, og at den ved alle snitvinkler og -dybder hverken rører savklingen eller andre dele.

Kontroller funktionen af fjederen til den neder-

ste beskyttelseskappe. Få foretaget vedligeholdelse af saven før brug, hvis den nederste beskyttelseskappe og fjederen ikke arbejder korrekt.

Beskadigede dele, klæbrige rester og

Find

HK 85 EB

ophobninger af spåner får den nederste beskyttelseskappe til at arbejde med forsinkelse.

Åbn den nederste beskyttelseskappe manuelt ved særlige snit som f.eks. "dyk- og vinkelsnit". Åbn den nederste beskyttelseskappe med tilbagetrækshåndtaget, og slip det, så snart savklingen dykker ned i emnet.

Ved alt andet savearbejde skal den nederste beskyttelseskappe arbejde automatisk.

Læg ikke saven fra dig på arbejdsbænken eller gulvet, uden at den nederste beskyttelseskappe skærmer savklingen af.

En ubeskyttet, efterløbende savklinge bevæger saven mod snitretningen og saver i det, den støder på. Vær opmærksom på savens efterløbstid.

Føringskilens funktion [1-5]

Brug den passende savklinge til føringskilen.

Føringskilen fungerer kun, hvis stamklingen er tyndere end føringskilen, og hvis tandbredden er større end føringskilens tykkelse.

Brug ikke saven, hvis føringskilen er bøjet.

Blot en ringe fejl kan forsinke lukningen af beskyttelseskappen.

Yderligere sikkerhedsanvisninger

–

Dette el-værktøj må ikke monteres på et savbord.

Hvis el-værktøjet monteres på et savbord fra en anden leverandør eller et selvlavet savbord, kan det blive ustabilt og forårsage alvorlige ulykker.

–

Stik ikke hænderne ind i spånudkastet.

Du kan

komme til skade på grund af roterende dele.

–

Anvend egnede detektorer for at identificere skjulte forsyningsledninger, eller spørg det lokale forsyningsselskab.

Hvis indsatsværktøjet får kontakt med en spændingsførende ledning kan de medføre brand og elektrisk stød. Beskadigelse af en gasledning kan medføre en eksplosion. Gennemtrængning af et vandrør medfører materielle skader.

–

Vent med at lægge el-værktøjet til side, til det er standset.

Værktøjet kan sætte sig fast, og man

kan miste kontrollen over el-værktøjet.

– Anvend ikke apparatet til opgaver over hovedhøj-

de.

–

Under arbejdet kan der dannes skadeligt/giftigt støv (f.eks. blyholdig maling, visse træsorter og metal).

Berøring eller indånding af dette støv kan være til fare for brugeren eller personer, som opholder sig i nærheden. Overhold de til en-

hver tid gældende nationale sikkerhedsforskrifter.

Brug en P2-åndedrætsmaske for at undgå skade på helbredet.

Sørg for tilstrækkelig udluftning i lukkede

rum, og tilslut evt. en støvsuger.

2.3 Resterende risici

På trods af overholdelse af alle relevante byggeforskrifter kan der opstå faresituationer, når maskinen betjenes, f.eks. som følge af:

– berøring af savklingen i området af startåbnin-

gen under arbejdsbordet

– berøring af den del af savklingen, der rager ud

under emnet under skæring

– berøring af roterende dele fra siden: savklinge,

spændeflange, flangeskrue

– tilbageslag af maskinen, hvis den sidder fast i

emnet

– berøring af spændingsførende dele, når huset er

åbnet og ledningsstikket ikke trukket ud – vækflyvende materialedele – vækflyvende værktøjsdele ved defekt værktøj – lydemissioner –støvemission

2.4 Aluminiumsbearbejdning

Af hensyn til sikkerheden skal følgende sikkerhedsforanstaltninger overholdes ved bearbejdning af aluminium:

– Tilslut maskinen via et fejlstrømsrelæ (FI-,

PRCD-relæ). – Slut maskinen til en egnet støvsuger. – Rengør regelmæssigt maskinen for støvaflejrin-

ger i motorhuset. – Brug en aluminiumssavklinge. – Luk inspektionsruden/spånfangeren.

Beskyttelsesbriller påbudt!

– Ved savning af plader skal der smøres med pe-

troleum, tynde profiler (indtil 3 mm) kan saves

uden smøring.

2.5 Emissionsværdier

De målte værdier iht. EN 60745 ligger typisk på: Lydtrykniveau L

= 89 dB(A)

Lydeffekt LWA = 100 dB(A) Usikkerhed K = 3 dB

HK 85 EB

FORSIGTIG

Støj, der opstår ved arbejdet Beskadigelse af hørelsen



Brug høreværn!

Vibrationsemission ah (vektorsum fra tre retninger) og usikkerhed K målt iht. EN 60745:

Vibrationsemission (3-akset)

Savning af træ ah = 4,0 m/s Savning af metal ah = 3,5 m/s Usikkerhed K = 1,5 m/s

De angivne emissionsværdier (vibration, støj) – bruges til sammenligning af maskiner, – men kan også bruges til en foreløbig bedømmel-

se af vibrations- og støjbelastningen ved brug.

– repræsenterer de vigtigste anvendelsesformål

for elværktøjet.

En forhøjelse er mulig ved andre formål, med andre indsatsværktøjer eller ved utilstrækkelig vedligeholdelse. Vær opmærksom på maskinens tomgangs- og stilstandstider!

2 2 2

Rundsav HK 85 EB

Omdrejningstal maks.

4000 min Geringssnit 0-60° Skæredybde ved 0° 0-86mm maks. skæredybde ved 45° 62 mm maks. skæredybde ved 60° 47 mm Savklingemål 230 x 2,5 x 30 mm Vægt (uden kabel) 7,0 kg Sikkerhedsklasse /II

maks. mulige omdrejningstal ved fejlbehæftet elektronik.

5 Maskinelementer

[1-1] [1-2] [1-3] [1-4]

[1-5] [1-6] [1-7] [1-8]

Håndgreb Kontaktspærre Greb til værktøjsskift Tilbagetrækshåndtag til pendulbeskyttel-

seskappe Spaltekniv Pendulbeskyttelseskappe Tænd/sluk-knap Håndtag til dykfunktion

-1

3 Bestemmelsesmæssig brug

Rundsav beregnet til savning af – træ og trælignende materialer – gips- und cementbundne fibermaterialer – kunststof – aluminium (kun med Festool special-savklinge

til aluminium)

Der må kun anvendes savklinger med følgende egenskaber: Savklingediameter 230 mm; snitbredde 2,5 mm; holdeboring 30 mm; stamklingetykkelse maks. 1,8 mm, maks. 2,0 mm; velegnet til omdrejningstal op til 6600 min-1. Brug ikke slibeskiver.

Med Festool ombygningssættet indstillingsnotfræser kan rundsaven ombygges til en notfræser.

Denne maskinen må kun anvendes af instruerede personer eller fagfolk.

Ved ikke-bestemmelsesmæssig anvendelse hæfter brugeren.

4 Tekniske data

Rundsav HK 85 EB

[1-9]

Todelt skala til skæredybdeanslag (med/ uden føringsskinne)

[1-10] [1-11] [1-12] [1-13] [1-14] [1-15] [1-16] [1-17]

Drejelig udsugningsstuds Vinkelskala Drejeknap til vinkelindstilling Skæredybdeindstilling Stillehjul Netledning Hastighedsregulering Isolerede greb (gråt område)

6 Ibrugtagning

ADVARSEL

Ikke-tilladt spænding eller frekvens! Fare for ulykke



Vær opmærksom på oplysningerne på typeskiltet.



Vær opmærksom på særlige forhold, der gælder i anvendelseslandet.

Effekt 2300 W Omdrejningstal (ubelastet) 1500 - 3300 min

-1

Sluk altid maskinen før tilslutning og afbrydelse af netledningen!

HK 85 EB

+FS

6.1 Til-/frakobling



Skub indkoblingsspærren



Tryk på tænd/sluk-knappen

Tryk = tænd Slip = sluk

[1-2]

[1-7]

op.

Skæredybde med førings-/savskinne maks. 82 mm

7.3 Indstilling af skærevinkel



Når skærevinklen indstilles, skal arbejdsbordet stå på et jævnt underlag.

7 Indstillinger

ADVARSEL

Risiko for kvæstelser, elektrisk stød



Træk altid netstikket ud af stikkontakten før arbejde på maskinen!

7.1 Elektronik Blød opstart

Den elektronisk styrede softstart sørger for, at maskinen starter uden ryk.

Hastighedsregulering

Omdrejningstallet kan indstilles trinløst med indstillingshjulet Tekniske data). Derved kan du foretage en optimal tilpasning af skærehastigheden til den pågældende overflade (se tabellen – side 92).

Strømbegrænsning

Ved ekstrem overbelastning forhindrer strømbegrænsningen et for højt strømforbrug. Det kan medføre en reduktion af motoromdrejningstallet. Efter aflastning kører motoren straks igen med fulde omdrejninger.

[1-16]

i omdrejningstalområdet (se

mellem 0° og 60°:



Åbn drejeknappen



Drej saveaggregatet til den ønskede skærevinkel

[3-1]



Luk drejeknappen



De to slutpositioner (0° og 60°) er indstillet fra

[3-2]

fabrikken og kan efterjusteres af vores kundeservice.



Ved vinkelsnit er skæredybden mindre end den viste værdi på skæredybdeskalaen.

7.4 Justering af pendulbeskyttelseskappen Risiko for kvæstelser! Skarpe kanter!

pes tilbagetrækshåndtaget pludseligt, fjedrer pendulbeskyttelseskappen hurtigt tilbage.

Pendulbeskyttelseskappen med tilbagetrækshåndtaget

[1-6]

må kun åbnes

[1-4]

7.5 Skift af savklinge

ADVARSEL

Risiko for kvæstelser, elektrisk stød



Træk altid netstikket ud af stikkontakten før arbejde på maskinen!

Slip-

Bremse

HK 85 EB er forsynet med elektronisk bremse. Efter slukning bremses savklingen elektronisk ned til stilstand på ca. 2 sek.

Temperatursik ring

Ved for høj motortemperatur reduceres strømtilførsel og omdrejningstal. Maskinen drives nu kun med nedsat effekt, for således at øge nedkølingen gennem motorventilationen. Efter nedkøling kører maskinen af sig selv op i fart igen.

7.2 Indstilling af skæredybde

Skæredybden kan indstilles mellem 0- 86 mm.



Tryk skæredybdeindstillingen



Træk saveaggregatet opad med hovedgrebet,

[2-1]

sammen.

eller tryk det ned.

Skæredybde uden førings-/savskinne maks. 86 mm

FORSIGTIG

Varmt og skarpt værktøj Risiko for personskader



Brug ikke stumpe og defekte værktøjer!



Brug beskyttelseshandsker.



Sæt saven i 0°-position, før savklingen udskiftes, og indstil den maksimale skæredybde.



Stil saven på bordkanten, når savklingen udskiftes.



Tryk håndtaget



Åbn skruen



Pendulbeskyttelseskappen des åbnet med tilbagetrækshåndtaget



Tag savklingen



Sæt en ny savklinge i.

[4-3]

[4-7]

frem indtil anslag.

med unbrakonøglen

[4-8]

af.

[4-6]

må kun hol-

[4-2]

[4-4]

Savklingens

[4-9]

og savens

[4-5]

rotati-

onsretning skal passe sammen!



Indsæt den udvendige flange

[4-10]

, så medbringertappen griber ind i udsparingen i den indvendige flange.



Slip tilbagetrækshåndtaget dulbeskyttelseskappen

[4-4]

, og lad pen-

[4-6]

fjedre tilbage i sin

endelige position.



Spænd skruen



Læg håndtaget

Fare for kvæstelser!

[4-7]

[4-3]

fast.

tilbage.

Kontroller, at savklingen sidder ordentligt fast hver gang, du har udskiftet savklingen. Hvis spændeflangen

sidder løs, kan savklingens skær knække af, og savklingen kan løsne sig, hvis der en løs skrue.

7.6 Udsugning

ADVARSEL

HK 85 EB

gen for præcist arbejde.

– Skub altid saven fremad

[7-8]

, træk den aldrig

tilbage imod dig selv.

– Undgå som følge af en tilpasset fremføringsha-

stighed, at savklingens skær overophedes, og at kunststoffer smelter ved skæring af kunststoffer.

– Kontroller, før arbejdet påbegyndes, at drejek-

nappen

[1-12]

er spændt ordentligt.

– Arbejd ikke med maskinen, når elektronikken er

defekt, da dette kan medføre for høje omdrejningstal. En defekt elektronik kan kendes på, at blød opstart ikke er mulig, eller at det ikke er muligt at regulere omdrejningstallet.

8.1 Savning efter afmærkning

Snitmarkørerne viser skæreforløbet uden føringsskinne:

0°-snit: 45°-snit:

[6-1]

[6-2]

Sundhedsfare fra støv



Støv kan være sundhedsfarligt. Arbejd derfor aldrig uden udsugning.



Vær ved udsugning af sundhedsfarligt støv altid opmærksom på de nationale bestemmelser.

Festool støvsuger

På vinkelstykket på udsugningsstudsen

[5-1]

er det muligt at tilslutte en Festool støvsuger med en slangediameter på 27 mm eller 36 mm (36 mm anbefales på grund af lavere risiko for tilstopning).

– Anvendes der ikke en antistatisk støvsugerslan-

ge, kan der opstå statisk elektricitet, og brugeren kan få stød.



Når der arbejdes uden støvudsugning, kan udsugningsstudsen

[5-1]

drejes i den ønskede po-

sition.

8 Arbejde med el-værktøjet

Overhold ved arbejdet alle førnævnte sikkerhedsforskrifter samt følgende regler:

– Før kun maskinen mod arbejdsemnet, når der er

tændt for maskinen.

– Kontroller altid pendulbeskyttelseskappens

funktion før brug, og brug kun el-værktøjet, når pendulbeskyttelseskappen fungerer, som den skal.

– Fastgør altid arbejdsemnet på en sådan måde, at

det ikke kan bevæge sig under bearbejdningen.

– Under arbejdet skal maskinen altid holdes med

begge hænder på håndgrebene sker risikoen for kvæstelser og er forudsætnin-

[1-1]

. Det mind-

8.2 Savning af afsnit

Sæt saven med forreste del af arbejdsbordet på emnet, tænd for saven, og skub den i skæreretning.

8.3 Savning af udskæringer (dyksnit)

For at forhindre at maskinen slår tilbage skal følgende anvisninger overholdes ved dyksnit:

– Læg altid saven med den bagerste kant af ar-

bejdsbordet mod et fast anslag.

Forsigtig!Risiko for klemning!

Hold altid fast i maskinen, når dyksnit indstilles med fri hånd. Placer aldrig fingrene bag ved eller under savklingen!

Fremgangsmåde



Indstil skæredybden,



Tryk håndtaget

se kapitel 7.2

[7-1]

ned.

Saveaggregatet svinger op i dykposition.



Hold tilbagetrækshåndtaget

[7-2]

ned mod an-

slaget.

Pendulbeskyttelseskappen

[7-5]

åbnes og fri-

lægger savklingen.



Sæt saven på emnet, og læg den mod et anslag (stopbeslag).



Tænd for saven.



Tryk langsomt saven ned til den indstillede skæredybde, indtil den går i indgreb, slip

[7-2]

tilbagetrækshåndtaget, og skub saven i skæreretning

Kærven

[7-8]

[7-4]

viser det bageste snitpunkt for savklingen (Ø 230 mm) ved maks. skæredybde og brug af føringsskinnen.

HK 85 EB

8.4 Drift med elektrisk generator (EG) med forbrændingsmotor



Festool garanterer ikke fejlfri drift af el-værktøjet med en hvilken som helst elektrisk generator.

El-værktøjet kan anvendes med en elektrisk generator, hvis følgende betingelser er opfyldt:

– Generatorens udgangsspænding skal altid ligge i

området 230 VAC ±10 %, generatoren skal være udstyret med automatisk spændingsregulering (AVR - Automatic Voltage Regulation), uden denne regulering arbejder el-værktøjet ikke rigtigt og kan blive beskadiget!

– Generatorens effekt skal være mindst 2,5 gange

højere end el-værktøjets tilslutningseffekt (dvs. 6 kW).

– Hvis der anvendes en generator, som ikke er

stærk nok, kan omdrejningstallet svinge og elværktøjets effekt falde.

9 Vedligeholdelse og pleje

ADVARSEL

Risiko for kvæstelser, elektrisk stød



Træk altid netstikket ud af stikkontakten før alle service- og vedligeholdelsesarbejder!



Vedligeholdelses- og reparationsarbejder, der kræver at motorhusets åbnes, må kun foretages af et autoriseret serviceværksted.

EKAT

Kundeservice og reparationer

udføres af producenten eller serviceværksteder: Nærmeste adresse finder De på: www.festool.dk/service

Brug kun originale Festool-reservedele! Best.-nr. finder De på:

www.festool.dk/service

må kun



Pendulbeskyttelseskappen skal altid kunne bevæge sig frit og kunne lukke af sig selv. Hold altid området omkring pendulbeskyttelseskappen ren. Fjern støv og spåner med trykluft eller med en pensel.

10 Tilbehør

Bestillingsnumrene for tilbehør og værktøj kan du finde i dit Festool-katalog eller på internettet under „www.festool.dk“.

Ud over det beskrevne tilbehør har Festool et omfattende systemtilbehørsprogram, som muliggør en alsidig og effektiv anvendelse af saven, f.eks.:

• Støvpose SB-TSC

• Forkrøppet parallelanslag PA-A HK med føring i begge sider

• Notanordning VN-HK85 D130_16-25

10.1 Savklinger, andet tilbehør

For at kunne skære hurtigt og optimalt i forskellige materialer leverer Festool savklinger til alle anvendelsesformål og tilpasset specielt til din Festool rundsav.

10.2 Parallelanslag [8]

Parallelanslaget (i begge sider) anvendes til at føre saven parallelt med emnets kant anvendes som sideland

[8B]

10.3 Føringsskinne

Føringsskinnen muliggør præcise, rene snit og beskytter samtidig emnets overflade mod beskadigelse.

I forbindelse med det omfattende tilbehør kan der ved hjælp af føringssystemet udføres nøjagtige vinkelsnit, geringssnit og indføjningsarbejder. Muligheden for fastgørelse ved hjælp af skruetvinger

sørger for stabilt hold og sikkert arbejde.



Indstil arbejdsbordets føringsspillerum på føringsskinnen med de to stilleskruer

[8A]

og kan også

til lige og præcise snit.

[7-

[7-7]

Regelmæssig rengøring af maskinen, især af indstillingsudstyr og føringer, er vigtig for sikkerheden.

Overhold følgende anvisninger:



For at sikre luftcirkulationen skal køleluftåbningerne i huset altid holdes frie og rene.



For at fjerne splinter og spåner fra el-værktøjet skal du sætte støvsugeren på alle åbninger.

Sav overfladebeskytteren [7-3] til før første ibrugtagning af føringsskinnen:



Sæt saven med hele styrepladen i den bageste ende af føringsskinnen



Sæt saven i 0°-position, og indstil den maksimale skæredybde



Tænd for saven



Sav overfladebeskytteren langsomt til i hele længden uden pauser.

Overfladebeskytterens kant svarer nu nøjagtigt til snitkanten.

10.4 Savskinne

ool

Savskinnen er beregnet til savning af træ og plademateriale.

Den gør det muligt at lave præcise og pæne snit. Det er hermed især nemt at lave flere ens vinkelsnit. Saven går automatisk tilbage i udgangsposition efter savningen.



Overfladebeskytteren skal saves til, før savskinnen bruges første gang,

se kap. 10.3

Kontroller kap-/geringsskinnens tilbagetræksfunktion før brug,

og få den repareret om nødvendigt. Må ikke bruges, hvis det automatiske tilbagetræk ikke fungerer.

Forbindelse af saven med savskinnen



Skub saven på savskinnen i saveretning.

Saven går i indgreb i glidestykket Snaplåsen

[9-1]

går i lås bag arbejdsbordet.

[9-2]

Saven er fast forbundet med savskinnen.

Frigørelse af saven fra savskinnen



Skub saven let fremad i saveretning.



Drej snaplåsen



Træk saven bagud mod saveretningen.

[9-1]

fremad.

Fremgangsmåde ved afkortning



Åbn drejeknappen på det indstillelige anslag



Indstil vinklen på skalaen



Luk drejeknappen på det indstillelige anslag



Indstil skæredybden og skærevinklen på saven,

se kap. 7.2 og 7.2



Indstil arbejdsbordets føringsspillerum på sav-

skinnen med de to stilleskruer

[9-5]

[9-3]

[9-

Saven skal glide let hen over skinnen.



Læg det indstillelige anslag

[9-4]

og det faste

anslag ind mod emnet, og anbring savskinnen.



Tænd for saven.



Skub saven i saveretning.

Pendulbeskyttelseskappen åbner sig. Sav afsnittet.

ADVARSEL

Fritliggende roterende savklinge Risiko for personskader



Hold hænderne væk fra savområdet og savklingen.



Ræk ikke ind under emnet.



Hold aldrig emnet i hånden eller over et ben.



Sluk for saven efter savningen.



Træk saven tilbage i udgangsposition.



Fjern savskinnen fra emnet.

HK 85 EB

ADVARSEL! Risiko for personskader! Læg aldrig saven

til side med fritliggende savklinge!

Går saven eller pendulbeskyttelseskappen ikke tilbage i udgangsposition, skal savningen afbrydes, stikket trækkes ud og funktionen kontrolleres, fjern evt. fastsiddende træsplinter.

Fastlåst position – pendulbeskyttelseskappe lukket!

I denne position må du læg-

ge saven med kap-/geringsskinne til side.

11 Miljø

Apparatet må ikke bortskaffes med almindeligt husholdningsaffald!

Apparater, tilbehør og emballage skal bortskaffes miljømæssigt korrekt på

en kommunal genbrugsstation. Gældende nationale forskrifter skal overholdes.

Kun EU:

Ifølge Rådets direktiv om affald af elektrisk og elektronisk udstyr og gennemførelse til national ret skal gammelt elværktøj indsamles separat og afleveres til miljøvenlig genvinding.

Informationer om REACh:

www.festool.com/reach

12 EU-overensstemmelseserklæring

Rundsav Serie-nr.

HK 85 EB 768000, 201073 År for CE-mærkning:2015

Vi erklærer med eneansvar, at dette produkt er i overensstemmelse med alle relevante krav i følgende direktiver, standarder eller normative dokumenter:

2006/42/EF, 2004/108/EF (til 19.04.2016), 2014/30/ EU (fra 20.04.2016), 2011/65/EU, EN 607451:2009+A11:2010, EN 60745-2-5:2010, EN 550141:2006+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+ A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Tyskland

Wolfgang Zondler 2015-07-01 Chef for forskning, udvikling og teknisk dokumentation

Tabel 1: Materialetilpasset skæring - med den rigtige hastighed

Massivt træ (hårdt, blødt)

Kunststof, ﬁberforstærket kunststof (GfK), papir og velourvæv

Gips- og cementbundne ﬁberplader

Aluminiumsplader og -proﬁler indtil 15 mm

Akrylglas

Spån- og masonitplader

Limtræ, møbelplader, ﬁnerede og laminerede plader

Materiale

Omdrejnings-

taltrin

3-5

4-5

1-3

4-6

HK 85 EB

.fe

Originalbruksanvisning

1 Symboler .............................................. 93

2 Sikkerhetsregler .................................. 93

3 Riktig bruk............................................ 96

4 Tekniske data ....................................... 96

5 Apparatets deler .................................. 96

6 Igangsetting ......................................... 96

7 Innstillinger.......................................... 96

8 Arbeide med elektroverktøyet ............. 98

9 Vedlikehold og pleie ............................. 99

10 Tilbehør ................................................ 99

11 Miljø...................................................... 100

12 EU-samsvarserklæring ....................... 100

De oppgitte illustrasjonene finnes fremst i bruksanvisningen.

1Symboler

Symbol Betydning

Advarsel om generell fare

Advarsel om elektrisk støt

Brukerhåndbok, les sikkerhetsinformasjonen!

Bruk hørselvern!

Bruk vernehansker.

Symbol Betydning

Trekk ut støpselet.

Klemfare for fingre og hender!

Kuttfare når sagbladet er frittstående

Ikke legg fra deg sagen når sagbladet er frittstående

Pendelverneskjerm lukket

Parkeringsstilling

Legg kun fra deg sagen når pendelvernedekselet er lukket

2 Sikkerhetsregler

2.1 Generell sikkerhetsinformasjon

ADVARSEL!

og anvisninger.

ningene ikke overholdes, kan det føre til elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar alle sikkerhetsmerknader og anvisninger for fremtidig bruk.

Nedenfor brukes uttrykket "elektroverktøy". Det viser til nettdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

Les alle sikkerhetsregler

Hvis advarslene og anvis-

Bruk åndedrettsvern!

2.2 Maskinspesifikk sikkerhetsinformasjon for

håndsirkelsager

Bruk vernebriller!

Må ikke kastes i husholdningsavfallet.

Sagens og sagbladets dreieretning

Saging

FARE! Hold hendene unna sageområdet og sagbladet. Hold i ekstrahåndtaket eller motorhuset med den andre hånden.

Hvis du holder begge hendene på sirkelsagen, kan ikke sagbladet skade dem.

Sagbladmål a ... diameter

b ... feste

Grip ikke under emnet.

Vernedekselet kan ikke

beskytte deg mot sagbladet under emnet.

Tilpass skjæredybden til tykkelsen på emnet.

Det skal være mindre enn en full tannhøyde syn-

Tips, merknad

Veiledning Beskyttelsesklasse II

lig under emnet.

Hold aldri emnet som skal sages i hånden eller over beinet. Sikre emnet i en stabil holder.

er viktig å feste emnet godt, slik at faren for

Det

kroppskontakt, fastklemming av sagbladet eller

Fareområde! Hold hendene på avstand!

tap av kontroll minimeres.

HK 85 EB

Elektroverktøyet må bare holdes i de isolerte gripeflatene når du utfører arbeid der elektroverktøyet kan komme til å treffe skjulte strømledninger eller verktøyets egen strømkabel.

Kontakt med en spenningsførende ledning setter også metalldelene på elektroverktøyet under spenning og gir elektrisk støt.

Bruk alltid et anslag eller en rett kantføring ved skjæring på langs.

Dette forbedrer skjærenøyaktigheten og reduserer muligheten for at sagbladet kommer i klem.

Bruk alltid sagblader i riktig størrelse og med passende festeåpning (f.eks. stjerneformet eller rund).

Sagblader som ikke passer til monteringsdelene på sagene, vil rotere ujevnt og føre til tap av kontroll.

Bruk aldri skadde eller feil sagbladspennflenser eller -skruer.

Sagbladspennflensene og skruene er konstruert spesielt til din sag for å gi optimal ytelse og driftssikkerhet.

Bruk egnet personlig verneut-

styr:

hørselvern, vernebriller og støvmaske når det oppstår støv under arbeidet, vernehansker ved bearbeiding av ru materialer og når verktøy skal byttes.

Rekylårsaker og tilhørende sikkerhetsanvisninger

– Rekyl er en plutselig reaksjon i et sagblad som

setter seg fast, klemmes fast eller er feil justert, og som fører til at sagen ukontrollert løfter seg ut av emnet og kan komme til å bevege seg i retning av operatøren;

– hvis sagbladet setter seg fast eller klemmes fast,

blir det blokkert, og motorkraften slår maskinen i retning mot operatøren;

– dersom sagbladet får en feil vridning eller inn-

retting, kan tennene i den bakre delen av sagbladet sette seg fast i overflaten på emnet, slik at sagbladet hopper ut av sagsporet og beveger seg bakover i retning av operatøren.

Rekyl er følgen av feil eller ukyndig bruk av sagen. Dette kan forhindres gjennom egnede sikkerhetstiltak slik det er beskrevet nedenfor.

Hold sagen fast med begge hender og før arme-

ne i en stilling der du kan holde imot rekylkreftene. Stå alltid til siden for sagbladet, hold aldri sagbladet på linje med kroppen din.

Ved en rekyl kan sirkelsagen hoppe bakover. Imidlertid kan operatøren få kontroll over rekylkreftene dersom det treffes egnede tiltak.

Dersom sagbladet kommer i klem eller du avbryter arbeidet, må du slippe PÅ-/AV-bryteren

og holde sagen rolig i emnet til sagbladet stopper helt. Prøv aldri å ta sagen ut av emnet eller trekke den bakover så lenge sagbladet er i bevegelse, det kan ellers oppstå rekyl.

Finn og opphev årsaken til at sagbladene har klemt seg fast.

Hvis du vil starte en sag igjen som befinner seg i emnet, må du sentrere sagbladet i sagspalten og kontrollere at sagtennene ikke sitter fast i emnet.

Dersom sagbladet sitter i klem, kan det bevege seg ut av emnet eller forårsake en rekyl når sagen startes på nytt.

Store plater må støttes opp, slik at du reduserer risikoen for rekyl på grunn av at sagbladet klemmes fast.

Store plater kan bli utsatt for nedbøyning på grunn av egenvekten. Plater må støttes opp på flere sider, både i nærheten av sagsporet og langs kantene.

Bruk aldri sløve eller skadde sagblad.

Sagblad med sløve eller skjeve tenner forårsaker økt slitasje, fastklemming av sagbladet og rekyl på grunn av at sagsporet blir for smalt.

Før sagingen påbegynnes, må skjæredybde og skjærevinkel stilles inn.

Hvis innstillingene blir endret under sagingen, kan sagbladet komme i klem og det kan oppstå rekyl.

Vær spesielt forsiktig ved nedsenkingskutt i eksisterende vegger eller andre områder der du ikke kan se hva som ligger bak.

Sagbladet som nedsenkes kan støte mot skjulte gjenstander og føre til rekyl.

Funksjon til nedre verneskjerm

Hver gang før bruk må du kontrollere at at den nedre verneskjermen lukkes som den skal. Ikke bruk sagen hvis den nedre verneskjermen ikke beveges fritt og ikke lukkes umiddelbart. Du må aldri klemme eller binde fast nedre verneskjerm mens den er åpen.

Hvis du uforvarende mister sagen i gulvet, kan den nedre verneskjermen bli bøyd. Åpne verneskjermen med hendelen og forsikre deg om at den beveger seg fritt og verken berører sagblad eller andre deler i noen skjærevinkler eller -dybder.

Kontroller tilstanden til fjæren i den nedre verneskjermen og at den fungerer som den skal. Reparer sagen før bruk dersom nedre verneskjerm og fjær ikke fungerer feilfritt.

Skadde deler, klebrige avleiringer eller sponansamlinger gjør at den nedre verneskjermen fungerer langsommere.

Du må kun åpne den nedre verneskjermen for hånd ved spesielle kutt, som f.eks. dykk- og vinkelkutt. Åpne den nedre verneskjermen med

hendelen og slipp opp hendelen med en gang sagbladet går inn i arbeidsstykket.

På alle andre sagejobber skal den nedre verneskjermen fungere automatisk.

Ikke legg sagen på arbeidsbenken eller gulvet uten at den nedre verneskjermen dekker sagbladet.

Et ubeskyttet sagblad som ikke har stanset helt, beveger sagen mot sageretningen og sager det som står i veien for den. Ta hensyn til sagens etterløpstid.

Styrekilens funksjon [1-5]

Bruk et egnet sagblad for styrekilen som skal brukes.

For at styrekilen skal fungere, må stambladet være tynnere enn styrekilen og tannbredden være større enn styrekiletykkelsen.

Ikke bruk sagen hvis styrekilen er bøyd.

Selv et svakt avvik kan føre til at verneskjermen lukker seg langsommere.

Øvrige sikkerhetsanvisninger

–

Dette elektroverktøyet må ikke monteres i et arbeidsbord.

Montering i andre eller hjemmelagde arbeidsbord eller arbeidsbord fra andre produsenter kan føre til at elektroverktøyet blir mindre sikkert å bruke. Det kan føre til alvorlige ulykker.

–

Ikke stikk hendene inn i sponutkastet.

Du kan

bli skadet av roterende deler.

–

Bruk søkeutstyr for å lokalisere skjulte ledninger/rør eller henvend deg til din strøm-, vanneller gassleverandør.

Dersom verktøyet kommer i kontakt med en strømførende ledning, kan dette føre til brann og elektrisk støt. Skader på gassledninger kan føre til eksplosjoner. Boring i vannrør kan føre til materielle skader.

–

Vent til elektroverktøyet har stanset før du legger det fra deg.

Innsatsverktøyet kan feste seg og føre til at du mister kontrollen over elektroverktøyet.

– Bruk ikke apparatet ved arbeider over hodehøy-

de.

–

Når du arbeider, kan det avgis skadelig/giftig støv (for eksempel fra blyholdig maling, enkelte treslag og metall).

Berøring eller innånding av dette støvet kan utgjøre en fare for operatøren eller personer som befinner seg i nærheten. Følg sikkerhetsforskriftene som gjelder for ditt land.

Bruk P2-åndedrettsvern som beskyttelse.

Ved arbeid i lukkede rom må du sørge for tilstrekkelig ventilasjon. Koble eventuelt til en tørr/våtsuger.

HK 85 EB

2.3 Restrisiko

Selv om alle gjeldende byggeforskrifter overholdes, kan det oppstå farlige situasjoner når maskinen er i bruk, for eksempel på grunn av

– berøring av sagbladet ved inngangsåpningen un-

der sagbordet

– berøring av den sagbladdelen som stikker ut un-

der arbeidsemnet ved saging

– berøring av roterende deler fra siden: sagblad,

spennflens, flensskrue

– rekyl fra maskinen ved fastkjøring i arbeidsem-

net

– berøring av spenningsførende deler når huset er

åpent og støpselet ikke er trukket ut av kontakten – emnedeler som slynges vekk – verktøydeler som slynges vekk fordi verktøyet er

defekt –støyutslipp –støvutslipp

2.4 Bearbeidelse av aluminium

Når du arbeider med aluminium, må du av

sikkerhetsgrunner ta hensyn til dette: – Forkoble en jordfeilbryter (FI, PRCD-). – Koble maskinen til et egnet avsug. – Rengjør maskinen for støv i motorhuset med jev-

ne mellomrom. – Bruk et aluminium-sagblad. – Lukk vinduet/sponbeskyttelsen.

Bruk vernebriller!

– Ved saging av plater må du smøre med petrole-

um. Tynnveggede profiler (inntil 3 mm) kan bear-

beides uten smøring.

2.5 Utslippsverdier

Typiske verdier (beregnet etter EN 60745): Lydtrykknivå LPA = 89 dB(A)

Lydeffektnivå LWA = 100 dB(A) Usikkerhet K = 3 dB

FORSIKTIG

Lyd som oppstår under arbeidet Hørselsskadelig



Bruk hørselvern!

Svingningsemisjonsverdi ah (vektorsum fra tre retninger) og usikkerhet K beregnet i henhold til EN 60745:

HK 85 EB

Svingningsemisjonsverdi (treakset)

Saging i tre ah = 4,0 m/s Saging i metall ah = 3,5 m/s Usikkerhet K = 1,5 m/s

De angitte emisjonsverdiene (vibrasjon, støy) – brukes til å sammenligne maskiner,

– men kan også brukes til en foreløpig vurdering av

vibrasjons- og støybelastning ved bruk,

– og representerer de viktigste bruksområdene for

elektroverktøyet. En økning er mulig ved annet bruk, med annet innsatsverktøy eller ved utilstrekkelig vedlikehold. Vær oppmerksom på maskinens tomgangs- og stillstandsperioder!

maks. turtall som kan oppstå ved feil på elektronikken.

5 Apparatets deler

[1-1]

[1-2] [1-3] [1-4] [1-5] [1-6] [1-7] [1-8] [1-9]

Håndtak Innkoblingssperre Hendel for bytte av verktøy Hendel til pendelverneskjerm Føringskile Pendelverneskjerm På/av-knapp Hendel til dykkfunksjon todelt skala for skjæredybdeanslag (med/

uten føringsskinne)

3 Riktig bruk

Håndsirkelsag, beregnet til saging av – treverk og lignende materialer – gips- og sementbundet fiberstoff –plast – aluminium (kun med spesialsagblad for alumini-

um fra Festool) Det er bare tillatt å bruke originale sagblader fra Festool med følgende spesifikasjoner: sagbladdiameter230 mm; skjærebredde 2,5 mm; festeåpning 301,82,0 mm; stambladtykkelse maks.

mm; egnet for turtall inntil 6600 o/min. Sett ikke inn slipeskiver. Med et eget ombyttingssett som tilbys av Festool, kan håndsirkelsagen gjøres om til notfres. Denne maskinen er kun beregnet og tillatt for bruk av opplærte personer eller fagfolk.

Ved ikke-forskriftsmessig bruk bærer brukeren ansvaret.

[1-10] [1-11] [1-12] [1-13] [1-14] [1-15] [1-16] [1-17]

dreibar avsugsstuss Vinkelskala Vrider for vinkelinnstilling Skjæredybdeinnstilling Kjever Strømledning Turtallsregulering Isolerte gripeflater (område i grått)

6 Igangsetting

ADVARSEL

Ikke tillatt spenning eller frekvens! Fare for ulykker



Ta hensyn til angivelsene på typeskiltet.



Ta hensyn til landsspesifikke særegenheter.

4 Tekniske data

Håndsirkelsag HK 85 EB

Effekt 2300 W Turtall (tomgang) 1500 - 3300 o/min Turtall maks. Skråstilling 0–60° Skjæredybde ved 0° 0–86 mm maks. skjæredybde ved 45° 62 mm maks. skjæredybde ved 60° 47 mm Sagbladmål 230 x 2,5 x 30 mm Vekt (uten ledning) 7,0 kg Beskyttelsesklasse /II

4000 o/min

Slå alltid av maskinen før du setter i og tar ut strømledningen!

6.1 Slå på og av



Skyv opp innkoblingssperren



Trykk inn på/av-knappen

[1-7]

[1-2]

trykk inn = PÅ slipp opp = AV

7 Innstillinger

ADVARSEL

Skaderisiko, elektrisk støt



Trekk støpselet ut av stikkontakten før alle typer arbeid på maskinen!

7.1 Elektronikk

+FS

Myk oppstart

Elektronisk styrt myk start sørger for at maskinen starter uten å rykke til.

Turtallsregulering

Turtallet kan stilles inn trinnløst med dreiebryteren

[1-16]

i turtallsområdet (se Tekniske data). Dermed kan du tilpasse kuttehastigheten optimalt til hver overflate (se tabell - side 101).

Strømbegrensning

Strømbegrensningen hindrer for høye strømmer ved ekstrem overbelastning. Dette kan føre til redusert motorturtall. Etter at maskinen er avlastet, starter motoren igjen med en gang.

Brems

HK 85 EB er utstyrt med en elektronisk brems. Når du slår av maskinen, bremses sagbladet elektronisk helt ned i løpet av 2 sekunder.

HK 85 EB



Ved vinkelkutt er skjæredybden mindre enn verdien på skjæredybdeskalaen.

7.4 Regulering av pendelverneskjerm Fare for ulykker! Skarpe kanter!

Dersom du plutselig slipper opp, svinger pendelvernedekselet raskt tilbake.

Pendelverneskjermen nes med hendelen

[1-4]

[1-6]

skal utelukkende åp-

7.5 Bytte sagblad

ADVARSEL

Skaderisiko, elektrisk støt



Trekk støpselet ut av stikkontakten før alle typer arbeid på maskinen!

FORSIKTIG

Temperatursik ring

Ved for høy motortemperatur reduseres strømtilførselen og turtallet. Da går maskinen med redusert effekt, slik at det kan oppnås rask avkjøling ved hjelp av motorluftingen. Når den er avkjølt, går maskinen raskere igjen av seg selv.

7.2 Stille inn skjæredybde

Du kan stille inn skjæredybden fra 0–86 mm.



Trykk sammen skjæredybdeinnstillingen



Dra sagaggregatet opp eller trykk det ned med

[2-1]

hovedhåndtaket.

Skjæredybde uten styre-/kappeskinne maks. 86 mm Skjæredybde med styre-/kappeskinne maks. 82 mm

7.3 Stille inn skjærevinkel



Ved innstilling av skjærevinkel må sagbordet stå på et jevnt underlag.

mellom 0° og 60°:



Åpne vrideren



Sving sagaggregatet i ønsket skjærevinkel



Steng igjen vrideren



De to posisjonene (0° og 60°) er innstilt fra fa-

[3-2]

[3-

brikken og kan etterjusteres av kundeservice.

Varmt og skarpt verktøy Fare for personskade



Unngå bruk av stumpe og defekte verktøy.



Bruk vernehansker.



Før du skifter sagblad, må du svinge sagen i 0°stilling og stille inn maksimal skjæredybde.



Still sagen på bordkanten når du skal skifte sagblad.



Legg hendelen



Åpne skruen



Hold pendelverneskjermen hendelen



Ta av sagbladet



Sett inn nytt sagblad.

[4-7]

[4-4]

[4-3]

helt ned.

med unbrakonøkkelen

[4-6]

[4-8]

[4-2]

åpen med

Pass på at dreieretningen til sagbladet

[4-9]

og sagen



Sett i den ytre flensen

[4-5]

stemmer overens!

[4-10]

slik at tappene gri-

per inn i utsparingen på den indre flensen.



Slipp opp hendelen skjermen



Stram skruen



Legg tilbake hendelen

[4-6]

Fare for ulykker!

[4-4]

og sving pendelverne-

i den endelige stillingen.

[4-7]

godt.

[4-3]

Kontroller at det nye sagbladet sitter ordentlig fast hver gang du har byttet sagblad. Hvis spennflensen er løs, kan

sagbladskjærene løsne, og hvis en skrue er løs, kan sagbladet løsne.

HK 85 EB

7.6 Avsug

ADVARSEL

Helsefare på grunn av støv



Støv kan være helseskadelig. Arbeid derfor aldri uten avsug.



Ta hensyn til de nasjonale forskriftene ved avsuging av helseskadelig støv.

8.1 Saging etter riss

Sageindikatoren viser skjæringen uten styreskinne:

0°-kutt: 45°-kutt:

[6-1]

[6-2]

8.2 Kapping

Plasser sagen på arbeidsstykket på fremre del av sagebordet, slå på sagen og skyv den i skjæreretningen.

Festool-støvsuger

På vinkelstykket på avsugsstussen

[5-1]

kan det kobles til en Festool-støvsuger med en diameter på avsugsslangen på 27 mm eller 36 mm (36 mm anbefales på grunn av redusert fare for tilstopping).

– Ved bruk av antistatisk sugeslange kan det opp-

stå statisk ladning, og brukeren kan få elektrisk støt.



Jobber du uten støvavsug, kan avsugsstussen

[5-1]

dreies i ønsket posisjon.

8 Arbeide med elektroverktøyet

Ta hensyn til alle sikkerhetsanvisninger nevnt tidligere samt følgende regler under arbeidet:

– Maskinen må være slått på når du fører den mot

emnet.

– Før bruk må du alltid kontrollere at pendelverne-

skjermen fungerer som den skal. Bare bruk elektroverktøyet dersom det fungerer som det skal.

– Fest alltid emnet slik at det ikke kan bevege seg

under bearbeiding.

– Hold alltid maskinen med begge hender i hånd-

takene for skader og er en forutsetning for nøyaktig arbeid.

– Skyv alltid sagen forover

bakover mot deg.

– Ved å tilpasse fremføringshastigheten unngår du

at skjærene på sagbladet blir varme og ved saging av plast unngår du at plasten smelter.

– Før du begynner å arbeide, må du forsikre deg

om at vrideren

– Arbeid ikke med maskinen når elektronikken er

defekt, fordi dette kan føre til for høye turtall. Feil på elektronikken er merkbare på manglende myk oppstart eller at det ikke er mulig å regulere turtallet.

[1-1]

under arbeidet. Dette minsker faren

[1-12]

[7-8]

er strammet.

, trekk den aldri

8.3 Saging av utsnitt (dykkutt)

For å unngå rekyl ved dykkutt må du alltid følge disse anvisningene:

– Legg alltid sagen med arbeidsbordets bakre kant

mot en fast stopper.

Forsiktig!Klemfare!

Ved innstilling av dykkutt skal du alltid holde fast i maskinen med den ledige hånden. Plasser aldri fingerne bak eller under sagbladet!

Fremgangsmåte



Still inn skjæredybde,



Trykk ned hendelen

se kap. 7.2

[7-1]

Sagaggregatet svinger opp og i dykkposisjon.



Hold hendelen

Pendelverneskjermen

[7-2]

helt nede.

[7-5]

åpnes og blottleg-

ger sagbladet.



Plasser sagen på arbeidsstykket og legg den mot en stopper (rekylstopper).



Slå på sagen.



Trykk sagen sakte ned i innstilt skjæredybde til den går inngrep, slipp opp hendelen skyv sagen i skjæreretningen

Sporet

[7-4]

viser det fremste og bakerste kutt-

[7-8]

[7-2]

punktet på sagbladet (Ø 230 mm) ved maksimal skjæredybde og bruk av styreskinne.

8.4 Bruk med elektrisk generator (EG) med for-

brenningsmotordrift



Festool garanterer ikke problemfri bruk dersom elektroverktøyet brukes med en hvilken som helst EG.

Elektroverktøyet kan brukes med EG når følgende krav er oppfylt:

– Utgangsspenningen til EG-en må alltid ligge i

området 230VAC ±10 %, EG-en må være utstyrt med automatisk spenningsregulering (AVR - Automatic Voltage Regulation). Uten dette vil ikke elektroverktøyet fungere riktig, og det kan påføres skader!

– EG-ens effekt må være minst 2,5 ganger større

enn elekroverktøyets tilkoblede effekt (dvs. 6

kW).

– Hvis det brukes en EG uten tilstrekkelig effekt,

kan turtallet variere og elektroverktøyet få redusert ytelse.

HK 85 EB

• Støvpose SB-TSC

• Parallellanlegg PA-A HK, bøyd og føres på begge sider

• Notjusteringsutstyr VN-HK85 D130_16-25

9 Vedlikehold og pleie

ADVARSEL

Skaderisiko. Elektrisk støt



Trekk støpselet ut av kontakten før alle typer vedlikeholds- og reparasjonsarbeid på maskinen!



Alle vedlikeholds- og reparasjonsarbeider som krever at motorhuset åpnes, må bare gjennomføres av et autorisert kundeservice-verksted.

Kundeservice og reparasjoner

kun utføres av produsenten eller serviceverksteder: Du finner nærmeste adresse under: www.festool.com/service

EKAT

Bruk kun originale Festool-reservedeler! Best.nr. finner du under:

www.festool.com/service

skal

10.1 Sagblad, annet tilbehør

For at du skal kunne skjære forskjellige materialer raskt og nøyaktig, har Festool sagblad for alle bruksområder, og de er spesielt tilpasset din håndsirkelsag.

10.2 Parallelanlegg[8]

Parallanlegget (begge sider) brukes til å føre sagen parallelt med kanten på arbeidsstykket også anvendes som bordforlengelse

[8A]

[8B]

og kan

når du

ønsker rette og nøyaktige kutt.

10.3 Styreskinne

Føringsskinnene gjør det mulig med presise, rene kutt og beskytter samtidig emneoverflaten mot skader.

I kombinasjon med det omfangsrike tilbehøret kan du utføre nøyaktige vinkelkutt, gjæringskutt og tilpasningsarbeider med føringssystemet. Festemuligheten med tvinger

[7-6]

sørger for godt feste og

sikkert arbeid .



Still inn føringsklaringen på sagbordet på styreskinnen med de to kjevene

[7-7]

Sikker drift forutsetter at maskinen, fremfor alt justeringsinnretningene og føringene, rengjøres regelmessig.

Ta hensyn til følgende merknader:



Hold alltid kjøleluftåpningene på huset åpne og rene for å sikre luftsirkulasjonen.



Støvsug alle åpninger på maskinen for å fjerne splinter og spon fra elektroverktøyet.



Pendelverneskjermen må alltid kunne beveges fritt og lukkes av seg selv. Området rundt pendelvernedekselet må alltid holdes rent. Fjern støv og spon ved å blåse med trykkluft eller med en pensel.

10 Tilbehør

Bestillingsnumrene til tilbehør og verktøy finner du i Festool-katalogen eller på Internett under "www.festool.com".

I tillegg til det beskrevne tilbehøret, tilbyr Festool omfattende systemtilbehør som gir deg muligheten til å bruke sagen din effektivt og på mange områder, f.eks.:

Sag inn splintbeskyttelsen [7-3] før første gangs bruk av styreskinnen:



Plasser sagen med hele styreplaten på bakre ende av styreskinnen,



Sving sagen i 0°-stilling og still inn maksimal skjæredybde,



Slå på sagen.



Sag splintbeskyttelsen sakte inn i hele lengden uten avbrudd.

Kanten på splintbeskyttelsen svarer nå helt nøyaktig til kuttkanten.

10.4 Kappeskinne

Kappeskinnen er beregnet på saging av trevirke og platematerialer.

Den muliggjør nøyaktige og rene kutt, særlig vinkelkutt kan gjøres enkelt og gjentas nøyaktig. Sagen går automatisk tilbake til utgangsstillingen etter sagingen.



Før første gangs bruk må splintbeskyttelsen sages inn,

se kap. 10.3

HK 85 EB

Kontroller tilbaketrekkingsfunksjonen til kappeskinnene før hver bruk

og få dem reparert om nødvendig. Bruk aldri maskinen hvis ikke den automatiske tilbaketrekkingen fungerer.

Feste sagen til kappeskinnen



Skyv sagen på kappeskinnen i sageretningen.

Sagen griper inn i glidestykket Hurtiglukkingen

[9-1]

går i inngrep bak sagbor-

[9-2]

det.

Sagen er godt festet til kappeskinnen.

Løsne sagen fra kappeskinnen



Skyv sagen lett forover i sageretningen.



Vri hurtiglukkingen



Trekk av sagen ved å dra den bakover mot sa-

[9-1]

forover.

geretningen.

Fremgangsmåte ved kapping



Åpne vrideren ved den regularbare stopperen

[9-4]



Still inn vinkel på skalaen



Steng igjen vrideren til den regularbare stopperen

[9-4]



Still inn skjæredybde og skjærevinkel,

7.2 og 7.2



Still inn føringsklaringen på sagbordet på kap-

peskinnen med de to kjevene

[9-5]

[9-3]

se kap.

Sagen må gå lett bortover skinnen.



Legg den regulerbare stopperen

[9-4]

og den faste stopperen mot arbeidsstykket og legg på kappeskinnen.



Slå på sagen.



Skyv sagen i sageretningen.

Pendelvernedekselet åpner seg. Sag av et stykke.

ADVARSEL

Frittliggende roterende sagblad Fare for personskade



Hold hendene unna sageområdet og sagbladet.



Ikke grip under arbeidsemnet.



Ikke hold fast emnet med hånden eller over beinet.



Slå av sagen når du er ferdig med å sage.



Trekk sagen tilbake til utgangsstillingen.



Løft kappeskinnen fra arbeidsemnet.

ADVARSEL! Fare for ulykker! Ikke legg fra deg sagen

når sagbladet er frittstående!

Dersom sagen eller pendelverneskjermen ikke går tilbake til utgangsstillingen, må du avbryte sagingen, trekke ut støpselet og kontrollere at alt fungerer. Fjern ev. fastklemte tresplinter.

Parkeringsstilling – pendelverneskjerm lukket

denne stillingen kan du leg-

ge fra deg sagen med kappeskinnen.

11 Miljø

Apparatet skal ikke kastes i restavfallet!

Apparater, tilbehør og emballasje skal sorteres til gjenvinning. Ta hensyn til gjeldende nasjonale forskrifter.

Kun EU:

I henhold til EU-direktivet om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

Informasjon om REACh:

www.festool.com/reach

12 EU-samsvarserklæring

Håndsirkelsag Serienr.

HK 85 EB 768000, 201073 År for CE-merking:2015

Vi erklærer under eget ansvar at dette produktet er i samsvar med alle relevante krav i følgende standarder, normer og normdokumenter:

2006/42/EG, 2004/108/EG (til 19.04.2016), 2014/30/ EU (fra 20.04.2016), 2011/65/EU, EN 607451:2009+A11:2010, EN 60745-2-5:2010, EN 550141:2006+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001+ A2:2008, EN 61000-32:2006+A1:2009+A2:2009, EN 61000-3-3:2013.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Tyskland

Wolfgang Zondler Chef for forskning, udvikling og teknisk dokumen-

tation 2015-07-01

100

Festool HK 85 EB User Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
