Smart Positioning Controller SPC200
Kurz−
beschreibung
Brief description
Achsinterface
Typ SPC−AIF−INC
Axis interface
type SPC−AIF−INC
Deutsch
English
Español
Français
Italiano
Svenska
678 354
0406NH
Page 2
Deutsch3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
English13 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Español 23 . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Français 33 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Italiano 43 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Svenska 53 . . . . . . . . . . . . . . . . .
Edition:
0406NH
. . . . . . . . . . . . . . . . . . . . . . . . . .
Original: de
© (Festo AG&Co., D73726 Esslingen, Germany, 2004)
Internet: http://www.festo.com
E−Mail: service_international@festo.com
Festo SPC−AIF−INC 0406NH 2
Page 3
1 BenutzerhinweiseDeutsch
Das Achsinterface Typ SPC−AIF−INC dient bestimmungsge
mäß zur Anschaltung von pneumatischen Achsen an den
Smart Positioning Controller SPC200. Es stellt die Verbin
dung mit dem Proportional−Wegeventil MPYE−... und ei
nem dafür vorgesehenen Antrieb von Festo mit integrier
tem magnetisch inkrementalem Wegmess−System her,
dem Normzylinder Typ DNCI−...
Für den Einsatz des Achsinterface Typ SPC−AIF−INC sind
folgende Versionen notwendig:
SPC200 mit Betriebssystem−Version ab V
WinPISA ab Version 4.40
Ausführliche Informationen zum Achsinterface finden Sie
im Bediener−Handbuch P.BE−SPC200−....
Vorsicht
Beachten Sie unbedingt die dort aufgeführten
sicherheitstechnischen Hinweise.
den bestimmungsgemäßen Gebrauch der jeweiligen
Baugruppen und Module.
Warnung
Schalten Sie vor Installations− und Wartungsarbeiten
folgende Energiequellen in folgender Reihenfolge ab:
1. Druckluftversorgung
2. Lastversorgung und Betriebss
des SPC200.
z.B.
4.80
pannungsversorgung
Festo SPC−AIF−INC 0406NH Deutsch3
Page 4
2 Anschluss− und Anzeigeelemente
1234
5
7

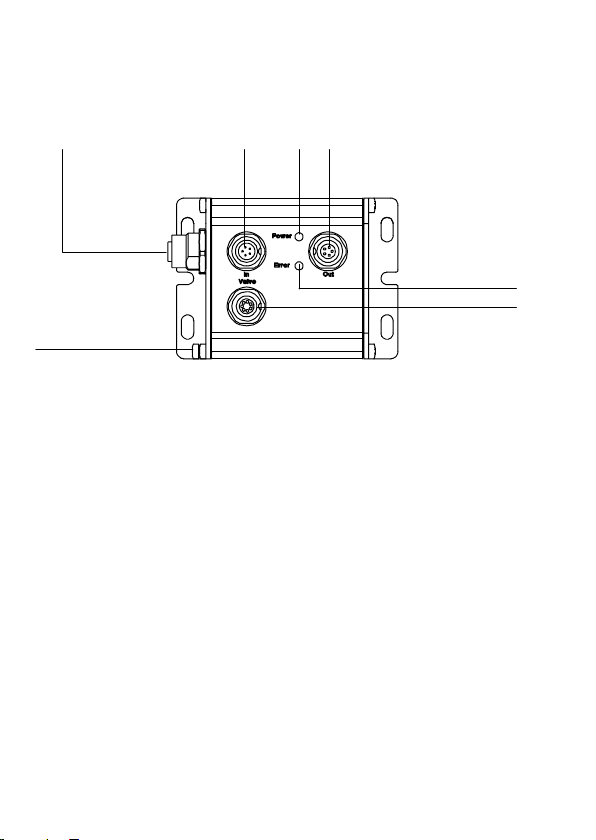

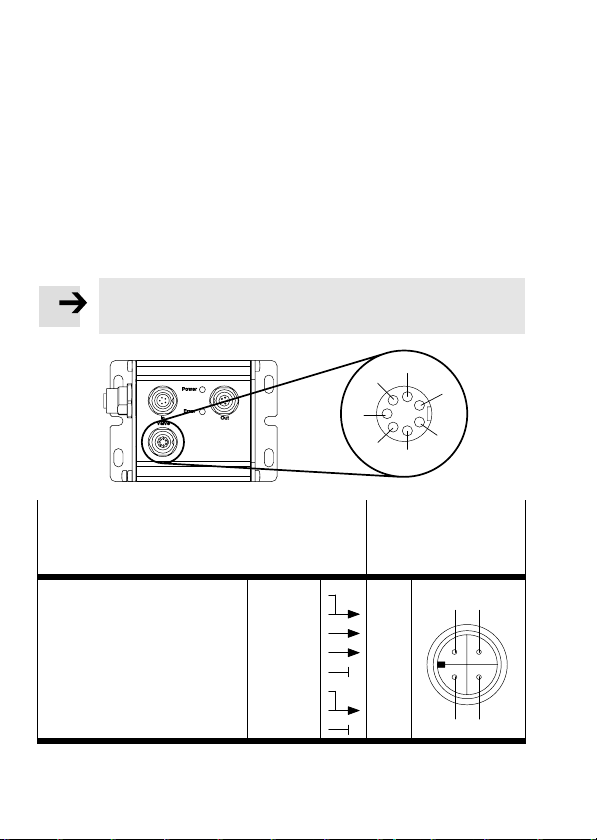

1 Mess−System−Anschluss
2 Anschluss für SPC200 (IN)
3 POWER−LED (grün)
4 Anschluss für weitere Feldgeräte
(OUT) oder Abschlusswiderstand
Typ KABS−M9−R100
6
5 ERROR−LED (rot)
6 Anschluss für Ventil
Typ MPYE−5−...−010−B
7 Erdungsanschluss
Festo SPC−AIF−INC 0406NH Deutsch4
Page 5
3 Montage

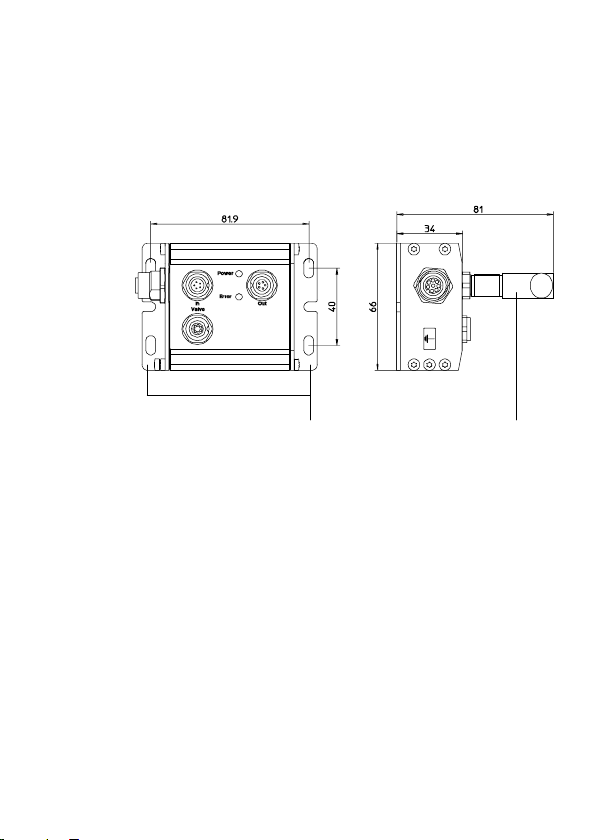

Befestigen Sie das Achsinterface auf einer ebenen Fläche
mit mindestens 3 Schrauben M4.
1 Haltewinkel
2 Winkelstecker am Anschluss IN oder Out
12
Festo SPC−AIF−INC 0406NH Deutsch5
Page 6

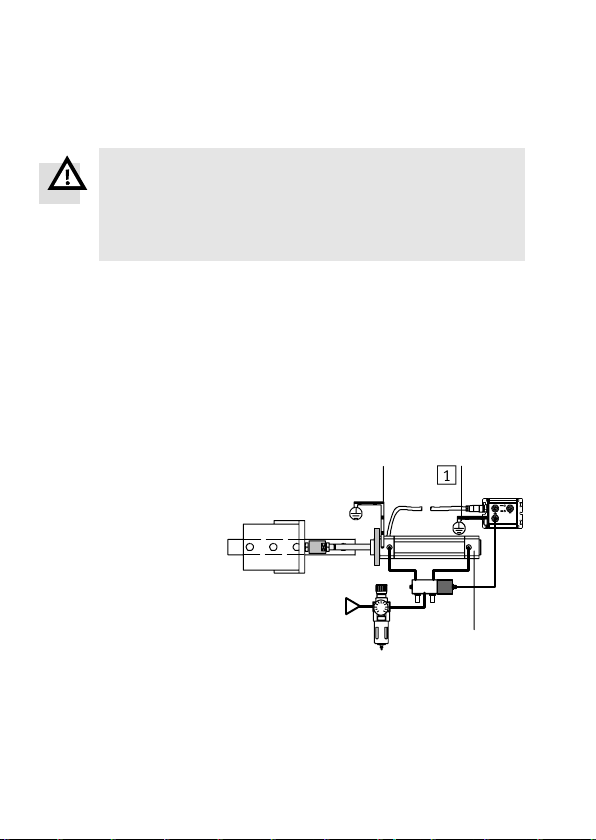

4 Installationshinweise
Warnung
Störungen durch elektromagnetische Einflüsse können
zu schnellen Ausgleichsbewegungen der Achse führen.
Beachten Sie die folgenden Installationshinweise, um
Störungen dur
meiden.
Verbinden Sie den Erdungsanschluss der linken
Gehäuseseite niederohmig (kurze Leitung mit großem
Querschnitt) mit dem Erdpotenzi
interface nicht auf einem geerdeten Maschinengestell
montiert ist.
Verbinden Sie den Erdungsanschluss des Antriebs nie
derohmig (kurze Leitu
dem Erdpotenzial.
ch elektromagnetische Einflüsse zu ver
al, wenn das Achs−
ng mit großem Querschnitt) mit

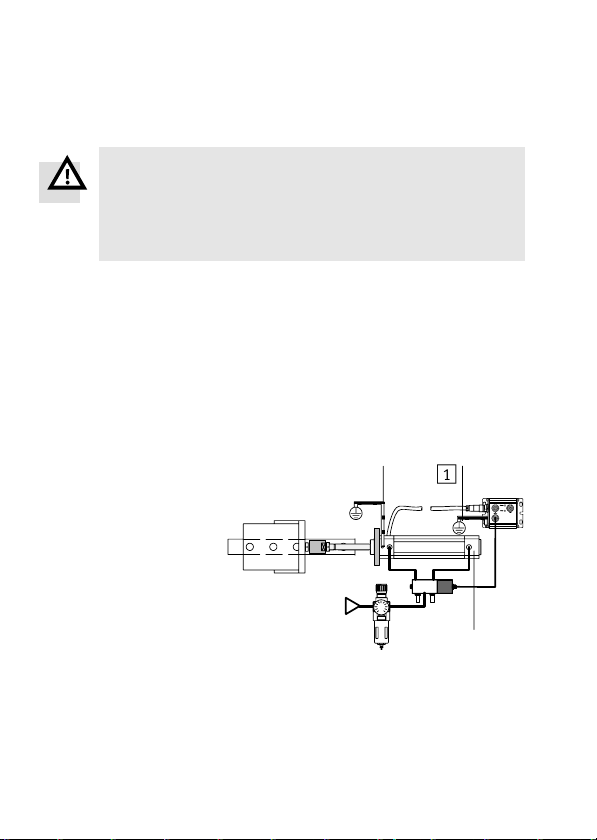

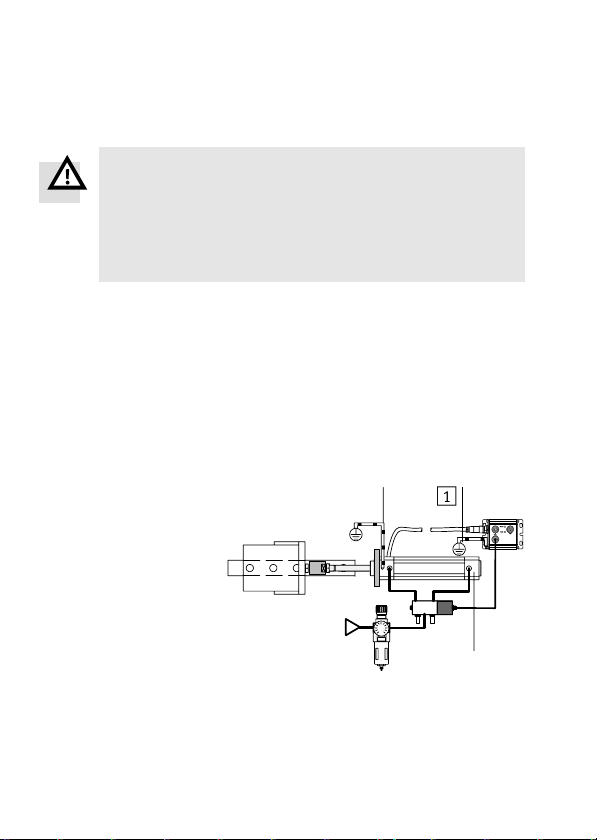

1 Erdungsanschluss
2 Normzylinder Typ
DNCI mit integrier
tem Wegmess−Sys
tem
1
1
2
Festo SPC−AIF−INC 0406NH Deutsch6
Page 7
Verlegen Sie Achsinterface−Kabel, CP−Kabel, Mess−
System−Kabel und Proportional−Wegeventilkabel nicht
in der Nähe oder parallel zu Leitungen mit
hohem Stör
pegel.
Verwenden Sie nur die Originalkabel. Fixieren Sie die
Stecker mit Hilfe der Überwurfmutter, um unbeabsich
tigtes Lösen, z.B. durch Erschütteru
ngen, zu vermei
den.
Verschließen Sie ungenutzte Anschlüsse mit den mit
gelieferten Schutzkappen. Nur dann ist die Schutzart
IP65 sichergestellt.
Festo SPC−AIF−INC 0406NH Deutsch7
Page 8
4.1 Anschließen an den Achsinterface−Strang
Hinweis
Beachten Sie bezüglich der max. zulässigen Kabellän
gen am Achsinterface−Strang die Angaben im Bediener−
Handbuch zum SPC200.
An einem Achsinterface−Strang
können maximal zwei Achs
interfaces beliebigen Typs angeschlossen werden. Verwen
den Sie zum Anschließen des Achsinterfaces nur die fol
genden Originalkabe
l:
Typ KSPC−AIF−1−WD−... für die erste Achse am
Achsinterface−Strang.
Typ KVI−CP−...−... für die zweite Achse am
Achsinterface−Strang.
Befindet sich
das anzuschließende Achsinterface am Ende
des Achsinterface−Strangs, ist am OUT−Anschluss des
Achsinterfaces der Abschlusswiderstand Typ KABS−
M9−R100 zu
installieren.
Festo SPC−AIF−INC 0406NH Deutsch8
Page 9
4.2 Mess−System anschließen
4
2
S Verbinden Sie das Mess−System−Kabel des Antriebs
mit dem Mess−System−Anschluss des Achsinterface.
Hinweis
Schließen Sie nur das Original−Mess−System an. Ver
wenden Sie nur das Originalkabel. Verlängern Sie das
Kabel nicht. Durch die geringe Kab
ellänge werden Stö
rungen durch elektromagnetische Einflüsse vermieden.

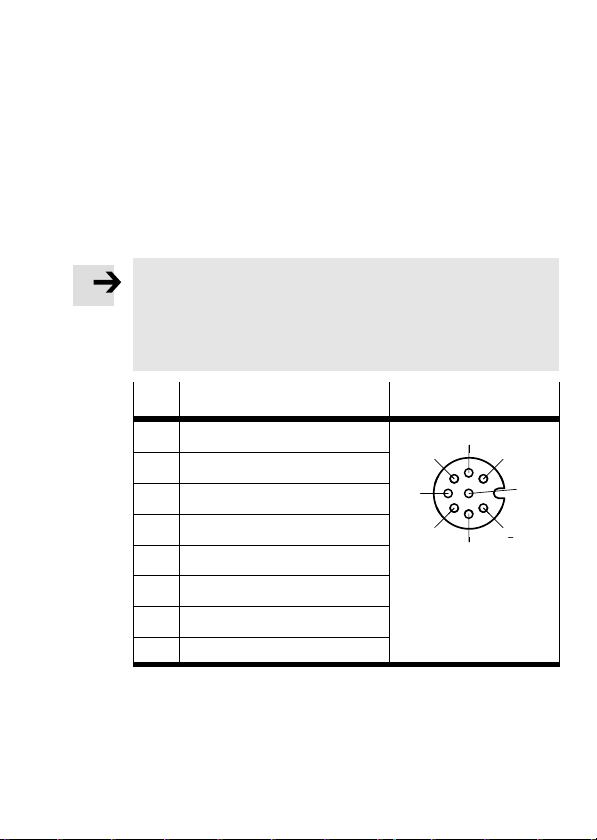

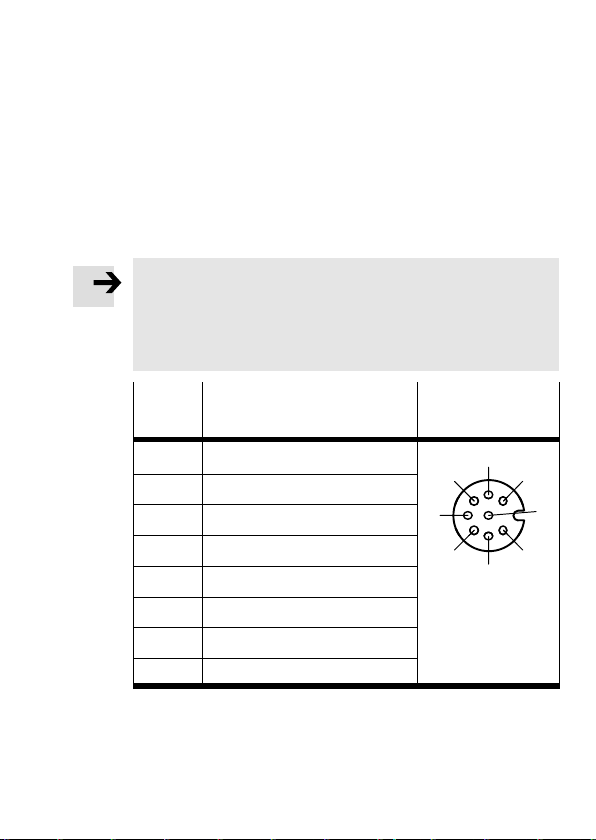

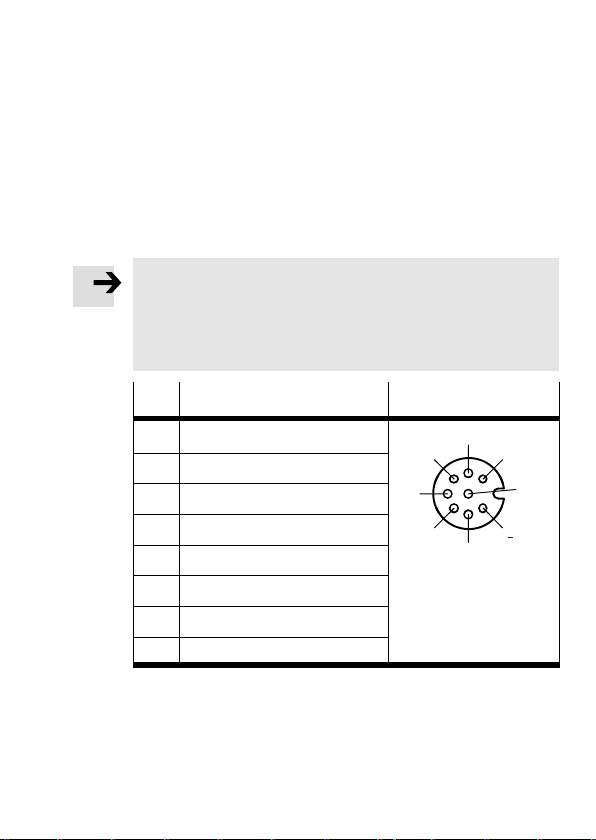

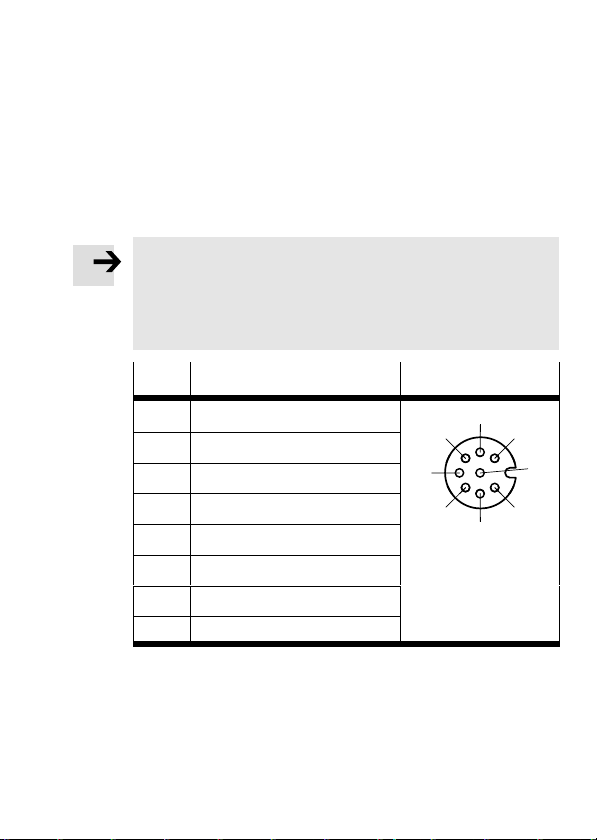

Pin
Bezeichnung Pin−Belegung
1 5 V Sensorversorgung
2 GND
3 Signal sinus +
4 Signal sinus −
5 Signal cosinus −
7
6
5
4
3
6 Signal cosinus +
7 Schirm
8 n. c.
1
8
2
Festo SPC−AIF−INC 0406NH Deutsch9
Page 10
4.3 Proportional−Wegeventil anschließen
Der Ventilanschluss stellt die Stromversorgung für das
Ventil zur Verfügung und liefert die Steuerspannung für
die Ventilschieberstellung.
Hinweis
Verwenden Sie nur das Originalkabel Typ KMPYE−...
6
5
4
3
7
1
2
Pin−Belegung u. Adernfarben des Kabels
KMPYE−...
2: 0 V
3: 0 V
4: Sollwert U(s)
5: GND
6: n.c., nicht verbunden
7: 24 V Versorgung Ventil
1: 24 V Versorgung Ventil
n.c, nicht verbunden
braun
grün
gelb
grau
rosa
weiß
blau
rot
Buchse für Ventil
(MPYE) am Kabel
KMPYE−...
2
3
4
n.c.
1
n.c.
Festo SPC−AIF−INC 0406NH Deutsch10
213
4
Page 11
5 Technische Daten
Typ SPC−AIF−INC
Maße (Steckerabgang nach
oben; ohne Kabel)
Breite: ca. 91 mm
Höhe: ca. 46 mm
Länge: ca. 66 mm
Gewicht Ca. 240 g
Temperaturbereich
Betrieb
Lagerung/Transport
0 ... +50 °C
−20 ... +70 °C
Relative Luftfeuchtigkeit 95%, nicht kondensierend
Schutzart nach EN 60529
IP65
Steckverbinder im gesteckten
Zustand oder mit Schutzkappe
versehen
Versorgung:
Nennwert
Toleranz
1)
Restwelligkeit
Stromaufnahme Lastversor
24 V (DC)
−25 % ... +25 %
Max. 5 %
1,1 A
gung incl. MPYE−...
Stromaufnahme interne Elek
60 mA
tronik
1)
Toleranz des angeschlossenen Ventils Typ MPYE−... beachten
Festo SPC−AIF−INC 0406NH Deutsch11
Page 12
Fortsetzung Typ SPC−AIF−INC
Ventilausgang (MPYE−5−...):
Versorgung
Ausgangsspannung
24 V (DC)
0 ... + 10 V
Elektromagnetische Verträglichkeit
Störaussendung
Störfestigkeit
Geprüft nach EN 61000−6−4
(Industrie)
Geprüft nach EN 61000−6−2
(Industrie)
1)
1)
Schwingung und Schock
Schwingung
Geprüft nach DIN/IEC 68 Teil 2−6,
0,35mm Weg bei 10...60 Hz;
5g Beschleunigung bei
60...150Hz
Schock
Geprüft nach DIN/IEC 68 Teil 2−27,
±30 g bei 11ms Dauer;
5 Schocks je Richtung
1)
Die Komponente ist vorgesehen für den Einsatz im Industriebereich
Festo SPC−AIF−INC 0406NH Deutsch12
Page 13
1 User instructionsEnglish
The axis interface type SPC−AIF−INC is used to connect
pneumatic axes to the SPC200 Smart Positioning Con
troller. It establishes the link with the MPYE−
tional directional control valve and a drive intended for this
purpose with integrated magnetic incremental measuring
system from Festo, e.g. the stand
For the use of the axis interface type SPC−AIF−INC the fol
lowing versions are required:
SPC200 with operation system as from ve
WinPISA as from version 4.40
Detailed information on the axis interface can be found in
the P.BE−SPC200−... User Manual.
Caution
Pay strict attention to the following instructions shown
therein:
safety guidelines
specifications for the use of each module and compo
nent.
Warning
Prior to any installation or maintenance work, switch off
the power sources in the following sequence:
1. Compressed air supply
2. Load supply and operating voltage supply for the
SPC200.
... propor
ard cylinder type DNCI−...
rsion V4.80
Festo SPC−AIF−INC 0406NH English
13
Page 14
2 Connecting and display elements
1234
5
7
1 Measuring system connection
2 Connection for SPC200 (IN)
3 POWER−LED (green)
4 Connection (OUT) for further field
devices or terminating resistor type
KABS−M9−R100
14
6
5 ERROR LED (red)
6 Connection for valve
type MPYE−5−...−010−B
7 Earthing connection
Festo SPC−AIF−INC 0406NH English
Page 15
3 Fitting

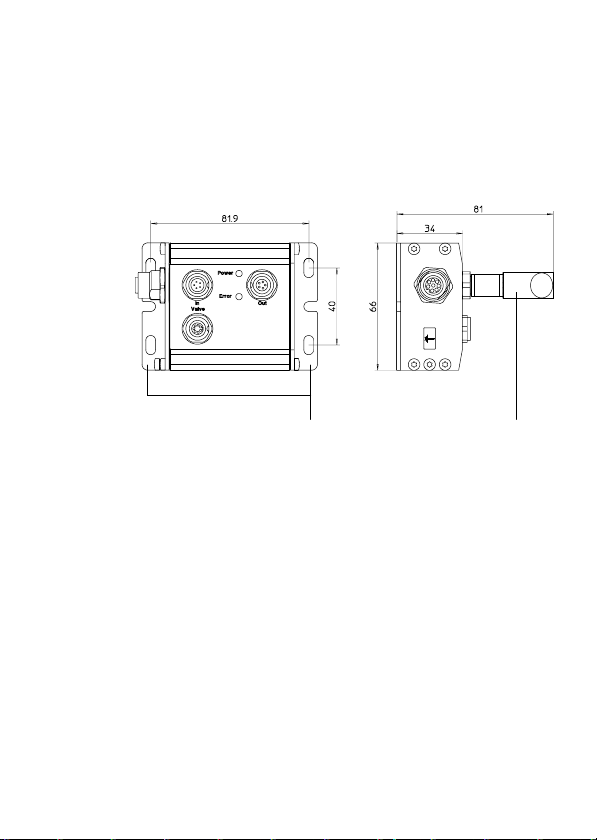

Fasten the axis interface on a flat surface with at least 3
screws M4.
1 Angle bracket
2 Right−angle plug at connection IN or OUT
12
Festo SPC−AIF−INC 0406NH English
15
Page 16

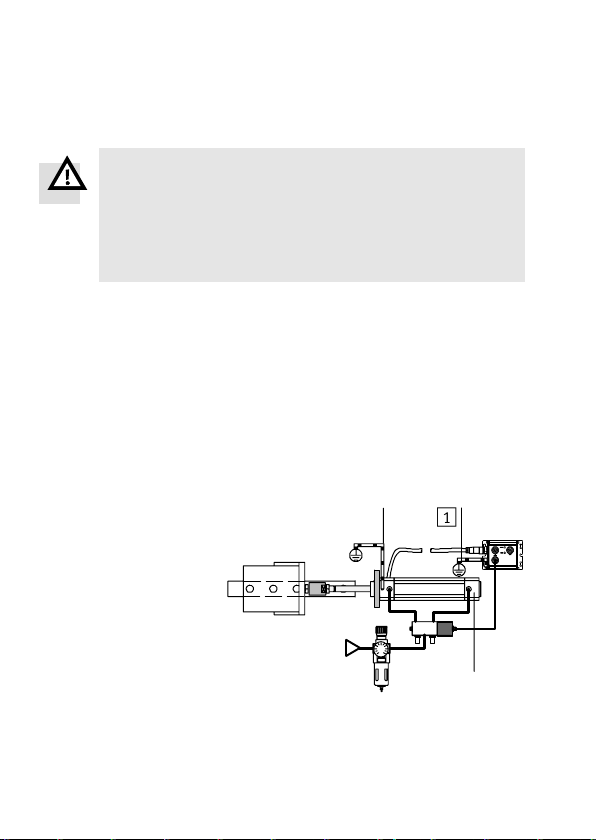

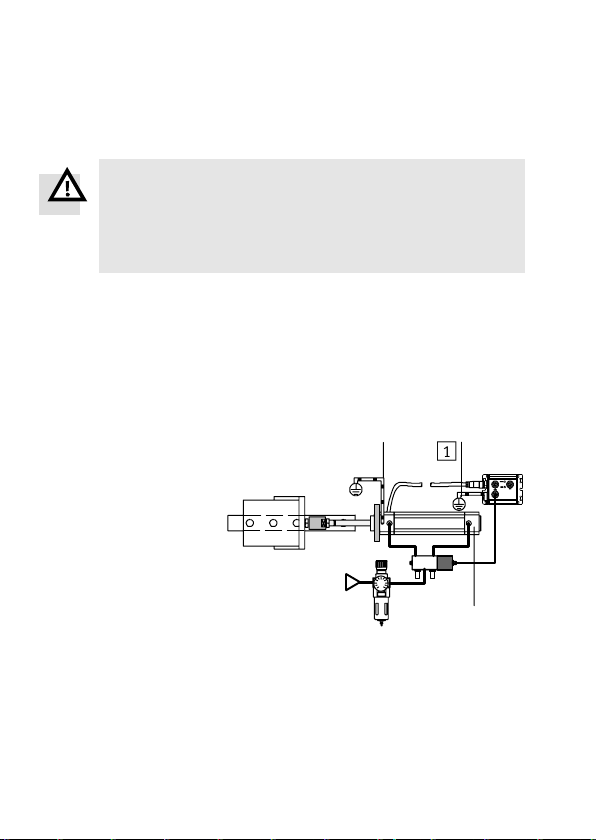

4 Installation
Warning
Interference due to electromagnetic sources is liable to
cause sudden compensatory movements of the axis.
Follow the installation procedure below in order to pre
vent this electromagnetic interference.
Connect the earth connection on the left−hand side of
the housing with low impedance (short cable with
large cross−sectional area)
axis interface is not attached to an earthed machinery
frame.
Connect the earth connection of the drive with low
impedance (short cable
area) to the earth potential.
to the earth potential, if the
with large cross−sectional

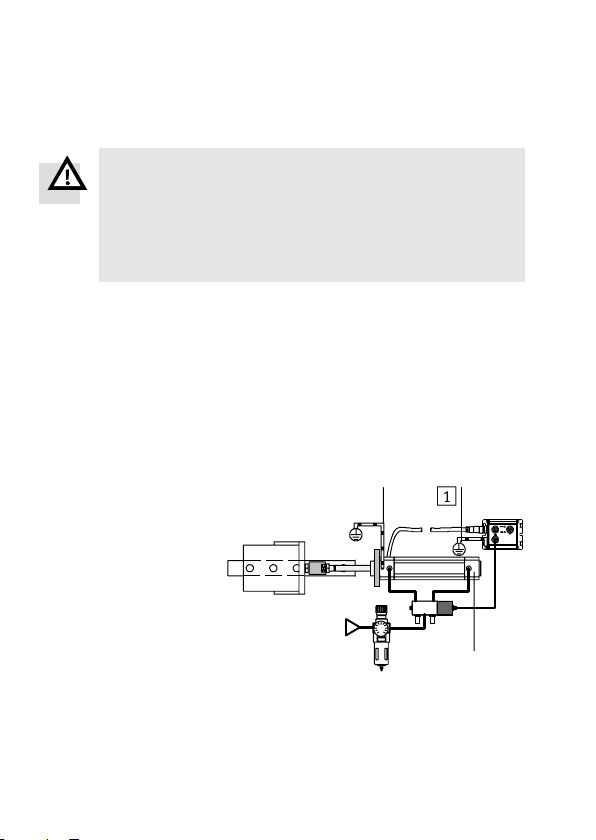

1 Earthing connection
2 Standard cylinder
type DNCI with inte
grated measuring
system
16
1
1
2
Festo SPC−AIF−INC 0406NH English
Page 17
Do not lay any axis interface cables, CP cables,
measuring system cables or proportional directional
control valve cables near or parallel to cables with hig
interference levels.
Use only original cables. Attach the plug with the help
of the union nut, so as to avoid any unintentional
slackening caused by
oscillation etc.
Seal any unused connectors with the protective caps
provided. Only then is the IP65 type of protection en
sured.
h
Festo SPC−AIF−INC 0406NH English
17
Page 18
4.1 Connecting the axis interface string
Please note
Comply with the instructions for the SPC200 given in
the User Manual as regards the maximum cable lengths
permitted for the axis interface string.
A maximum of two
axis interfaces of any type can be con
nected to one axis interface string. Use only the following
original cables for connecting the axis interface:
KSPC−AIF−1−WD−... for the first axis of the axis
type
interface string.
type KVI−CP−...−... for the second axis of the axis inter
face string.
If the axis
interface to be connected is at the end of the
axis interface string, the type KABS−M9−R100 terminating
resistor is to be fitted to the OUT connection of
the axis
interface.
18
Festo SPC−AIF−INC 0406NH English
Page 19
4.2 Connecting the measuring system
4
2
S Connect the measuring system cable of the drive with
the m
easuring system connection of the axis interface.

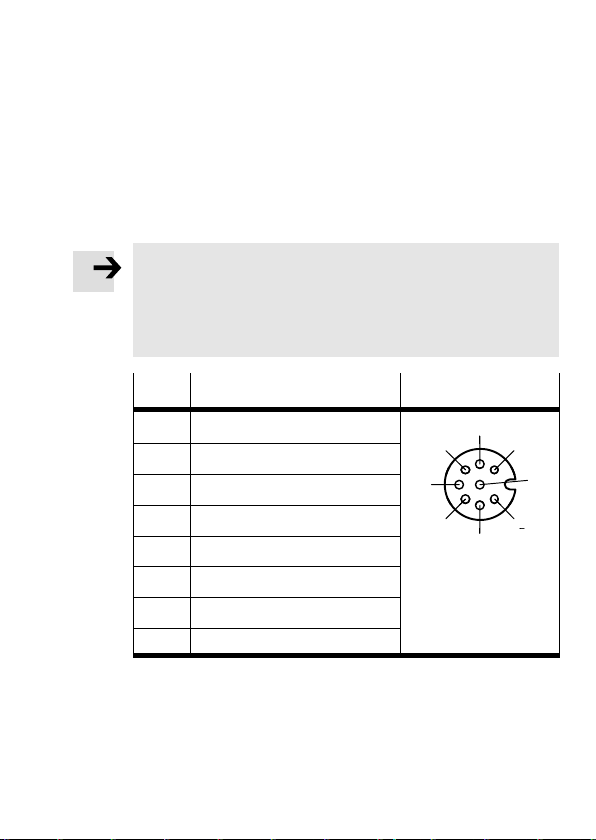

Please note
Connect only the original measuring system. Use only
the original cable. Do not extend the cable. Use the
short cable length to avoid interference
from electro
magnetic sources.
Designation Pin assignment
Pin
1 5 V sensor supply
2 GND
3 Signal sinus +
4 Signal sinus −
5 Signal cosinus −
6 Signal cosinus +
7 Screening
8 n. c.
Festo SPC−AIF−INC 0406NH English
7
6
5
4
1
8
2
3
19
Page 20
4.3 Connecting the proportional directional control valve
The valve connection provides the power supply for the
valve and provides the control voltage for the slide valve
setting.
Please note
Use only the original type KMPYE−... cable.
6
5
4
3
7
1
2
Pin assignment and wire colours for the
KMPYE−... cable
2: 0 V
3: 0 V
4: Setpoint voltage U(s)
5: GND
6: n.c., not connected
7: 24 V supply to valve
1: 24 V supply to valve
n.c, not connected
20
brown
green
yellow
grey
pink
white
blue
red
Socket for (MPYE)
valve on the
KMPYE−... cable
2
2
3
4
n.c.
1
n.c.
Festo SPC−AIF−INC 0406NH English
134
Page 21
5 Technical specifications
Type SPC−AIF−INC
Dimensions (plug outlet upper
most; without cable)
Width: approx. 91 mm
Height: approx. 46 mm
Length: approx. 66 mm
Weight Approx. 240 g
Temperature range:
Operation
Storage/transport
0 ... +50 °C
−20 ... +70 °C
Relative atmospheric humidity 95 % non condensing
Protection class as per
IP65
EN 60529, Plug connector
plugged in or fitted with
protective cap
Power supply:
Nominal value
Tolerance
1)
Residual ripple
Current consumption
24 V (DC)
−25 % ... +25 %
Max. 5 %
1.1 A
load supply including MPYE−...
Current consumption internal
60 mA
electronics
1)
Observe tolerance of type MPYE−... valve when connected
Festo SPC−AIF−INC 0406NH English
21
Page 22
Type (continued) SPC−AIF−INC
Valve output (MPYE−5−...)
Power supply
Output voltage
24 V (DC)
0 ... + 10 V
Electromagnetic compatability
Interference emission
Tested in accordance with
EN 61000−6−4 (industry)
Resistance to interference
Tested in accordance with
EN 61000−6−2 (industry)
Oscillation and shock
Oscillation
Tested in accordance with
DIN/IEC 68 part 2−6,
0.35 mm path at 10...60 Hz,
5 g acceleration at 60...150 Hz
Shock
Tested in accordance with
DIN/IEC 68 part 2−27,
±30 g at 11 ms dur
5 shocks in each direction
1)
The component is intended for industrial usage.
1)
1)
ation,
22
Festo SPC−AIF−INC 0406NH English
Page 23
1 Instrucciones para el usuarioEspañol
El interface de ejes tipo SPC−AIF−INC se utiliza para conec
tar ejes neumáticos al Sistema de posicionamiento
SPC200. Establece el enlace entre la válvul
de control proporcional MPYE−... y un actuador con sis
tema de medida integrado dispuesto para este fin de
Festo, p. ej. el ac
tuador estándar tipo DNCI−...
Para utilizar el interface de ejes tipo SPC−AIF−INC, necesi
tará los siguientes versiones:
SPC200 con sistema operativo a pa
V4.80
WinPISA a partir de la versión 4.40
La información detallada sobre el interface de ejes puede
hallarse en el
manual de usuario P.BE−SPC200−... .
Precaución
Respetar escrupulosamente las instrucciones indicadas
a continuación:
directivas de seguridad
especificaciones para el uso de cada módulo y com
ponente.
Atención
Antes de realizar cualquier trabajo de instalación o
mantenimiento, desconectar las fuentes de potencia en
la secuencia siguiente:
1. Alimentación del
aire comprimido.
2. Tensión de alimentación de la carga y de funciona
miento del SCP200.
a posicionadora
rtir de la versión
Festo SPC−AIF−INC 0406NH Español
23
Page 24
2 Elementos de indicación y conexión
1234
5
7
1 Conexión del sistema de medición
2 Conexión para SPC200 (IN)
3 POWER−LED (verde)
4 Conexión (OUT) para otros dispositivos
de campo o resistencia terminadora tipo
KABS−M9−R100
24
6
5 ERROR LED (rojo)
6 Conexión para la
válvula tipo
MPYE−5−...−010−B
7 Conexión de tierra
Festo SPC−AIF−INC 0406NH Español
Page 25
3 Montaje
Fijar el interface de ejes en una superficie lisa por lo me
nos con tres tornillos M4.
1 Soportes en escuadra
2 Conector acodado en la conexión IN o OUT
12
Festo SPC−AIF−INC 0406NH Español
25
Page 26
4 Instalación
Advertencia
Debido a fuentes electromagnéticas, el interface puede
producir súbitos movimientos de compensación de los
ejes. Para evitar estas interferencias electromagnéticas,
el procedimiento de instalación descrito a conti
seguir
nuación.
Unir la conexión de tierra en el lado izquierdo del cilin
dro al potencial de tierra con
ble corto con gran sección transversal), si el interface
de ejes no está fijado al bastidor de una máquina que
se halle un
Unir la conexión de tierra del actuador al potencial de
tierra con una baja impedancia (cable corto con gran
sección transversal).
una baja impedancia (ca
ido al tierra.
1 Conexión de tierra
2 Actuador estándar
tipo DNCI
con sistema de
medida integrado
26
1
1
2
Festo SPC−AIF−INC 0406NH Español
Page 27
No tender cables de interface de ejes, cables CP, ca
bles del sistema de medición o cables de la válvula
distribuidora proporcional, cerca o paral
elamente a
cables con altos niveles de interferencias.
Utilizar sólo cables originales. Fijar la clavija con ayuda
de la tuerca de unión,
con el fin de evitar que se afloje
inadvertidamente por causa de oscilaciones, etc.
Cerrar las conexiones no utilizadas con las caperuzas
de protección
suministradas. Sólo así se asegura el
tipo de protección IP65.
Festo SPC−AIF−INC 0406NH Español
27
Page 28
4.1 Conexión del ramal del interface de ejes
Por favor, observar
Cumplir con las instrucciones para el SPC200 dadas en
el manual de usuario, en relación con las longitudes
máximas del cable permitidas para el r
amal del inter
face de ejes.
A un ramal de interface de ejes, pueden conectarse un
máximo de dos interfaces de ejes de cualquier tipo.
Utilice
sólo los siguientes cables originales para conectar los
interfaces de ejes:
tipo KSPC−AIF−1−WD−... para el primer eje del ramal del
terface de ejes.
in
tipo KVI−CP−...−... para el segundo eje del ramal del in
terface de ejes.
Si el interface de ejes a conectar se ha
lla al final del ramal,
hay que montar una resistencia terminadora tipo KABS−
M9−R100 en la conexión OUT del interface de ejes.
28
Festo SPC−AIF−INC 0406NH Español
Page 29
4.2 Conexión del sistema de medida
4
2
S Conectar el cable del sistema de medición del actua
dor con la conexión del sistema de medición del inter
face
de ejes.
Por favor, observar
Conectar sólo el sistema de medición original. Utilizar
solamente el cable original. No prolongar el cable. Utili
zar un cable corto para evit
ar interferencias de fuentes
electromagnéticas.
Denominación Asignación de pines
Pin
1 5 V alimentación a sensores
2 GND
3 Señal sinus +
4 Señal sinus −
5 Señal cosinus −
6 Señal cosinus +
7 Apantallamiento
8 n. c.
Festo SPC−AIF−INC 0406NH Español
7
6
5
4
1
8
2
3
29
Page 30
4.3 Conectar la válvula distribuidora de control propor
cional
La conexión proporciona la alimentación para la válvula y
la tensión de control para el posicionado de la corredera
válvula.
de la
Por favor, observar
Utilizar solamente el cable original tipo KMPYE−...
6
5
4
3
7
1
2
Asignación de pines y colores de los hilos
para el cable KMPYE−...
2: 0 V
3: 0 V
4:Tensión de consigna U(s)
5: GND
6: n.c. = no conectado
7: 24 V aliment. a la válvula
1: 24 V aliment. a la válvula
n.c. = no conectado
30
marrón
verde
amarillo
gris
rosa
blanco
azul
rojo
Zócalo para
válvula (MPYE) en
el cable KMPYE−...
2
2
3
4
n.c.
1
n.c.
Festo SPC−AIF−INC 0406NH Español
134
Page 31
5 Especificaciones técnicas
Tipo SPC−AIF−INC
Dimensiones (saliente de la
clavija; sin cable)
Ancho: aprox. 91 mm
Alto: aprox. 46 mm
Longitud: aprox. 66 mm
Peso Aprox. 240 g
Margen de temperaturas
Funcionamiento
Almacenamiento/transporte
0 ... +50 °C
−20 ... +70 °C
Humedad relativa 95 % sin condensaciones
Clase de protección según
IP65
EN60529 con los conectores
montados o las caperuzas de
protección.
Fuente de alimentación:
Valor nominal
Tolerancia
1)
Rizado residual
Consumo de corriente
24 V (DC)
−25 % ... +25 %
Máx. 5 %
1,1 A
alimentación de carga
incluyendo MPYE−...
Consumo de corriente para la
60 mA
electrónica interna
1)
Observar la tolerancia de la válvula tipo MPYE−... al conectar
Festo SPC−AIF−INC 0406NH Español
31
Page 32
Tipo (continuación) SPC−AIF−INC
Salida de la válvula (MPYE−5−...)
Alimentación
Tensión de salida
24 V (DC)
0 ... + 10 V
Compatibilidad electromagnética
Emisión de interferencias
Verificadas según EN 61000−4
(industria)
Resistencia a interferencias
Verificadas según EN 61000−2
(industria)
Oscilación y choque
Oscilación
Verificadas según DIN/IEC 68
parte 2−6, 0,35 mm recorrido a
10...60 Hz, 5 g aceleración a
60...150 Hz
Choque
Verificadas según DIN/IEC 68
parte 2−27, ±30 g aceleración a
11ms de duració
cada sentido
1)
El componente está previsto para uso industrial.
1)
1)
n, 5 choques en
32
Festo SPC−AIF−INC 0406NH Español
Page 33
1 Instructions d’utilisationFrançais
Conformément à l’usage prévu, le module de commande
d’axe du type SPC−AIF−INC sert à connecter des axes pneu
matiques sur le Smart Positioning Controller SPC200. Il
ablit la liaison avec le distributeur proportionnel
ét
MPYE−... et un actionneur avec système de mesure intégré
prévue à cet effet de Festo, p. ex. le vérin norm
DNCI−...
L’utilisation du module de commande d’axe du type SPC−
AIF−INC demande les versions suivantes:
SPC200 avec système d’exploitation à partir de V
WinPISA à partir de la version 4.40
Pour plus d’informations sur le module de commande, se
reporter au manuel d’utilisation P.BE−SPC200−... .
Attention
Respecter impérativement :
les consignes de sécurité
les instructions d’utilisation conforme à l’usage
prévu fournies pour chacun(e) des cartes et des
modules.
Avertissement
Avant tous travaux d’installation et d’entretien, couper
les sources d’énergie suivantes dans l’ordre indiqué :
1. l’alimentation en air comprimé
2. l’alimentation principale
et l’alimentation du SPC200.
alisé type
4.80
Festo SPC−AIF−INC 0406NH Français 33
Page 34
2 Eléments de signalisation et de raccordement
1234
5
7
1 Raccordement du système de mesure
2 Connexion pour le SPC200 (IN)
3 LED POWER (verte)
4 Connexion pour des modules de terrain
(OUT) supplémentaires ou une résistance
de terminaison du type KABS−M9−R100
6
5 ERROR−LED (rouge)
6 Connexion pour le
distributeur du
type
MPYE−5−...−010−B
7 Borne de terre
Festo SPC−AIF−INC 0406NH Français34
Page 35
3 Montage
Fixer le module de commande sur une surface plane à
l’aide d’au moins 3 vis M4.
1 Équerres de maintien
2 Connecteur coudé au connecteur IN ou OUT
12
Festo SPC−AIF−INC 0406NH Français 35
Page 36
4 Instructions d’installation
Avertissement
Les perturbations électromagnétiques peuvent pro
duire de rapides mouvements de compensation de
l’axe. Respecter les consignes d’installation pour éviter
les perturbations
Relier la borne de terre de la face gauche du boîtier
par un câble de faible impédance (câble court et de
grande section) au potentiel
de commande n’est pas installé sur un bâti de machine
mis à la terre.
Relier la borne de terre de l’actionneur
faible impédance (câble court et de grande section) au
potentiel de la terre.
électromagnétiques.
de la terre, si le module
par un câble de
1 Borne de terre
2 Vérin normalisé
type DNCI avec
système de mesure
intégré
1
1
2
Festo SPC−AIF−INC 0406NH Français36
Page 37
Ne pas placer le câble du module de commande, le
câble CP, le câble du système de mesure et le câble du
distributeur proportionnel à proximité des câbles ou
allèlement aux câbles à haut niveau de bruit.
par
N’utiliser que des câbles d’origine. Bloquer les
connecteurs à l’aide des écrous−raccords, pour éviter
qu’ils ne se débranchent
p. ex. par suite des vibra
tions.
Obturer les connecteurs inutilisés avec les bouchons
étanches. Ceci permet de garantir l’indice de protec
tion IP65.
Festo SPC−AIF−INC 0406NH Français 37
Page 38
4.1 Raccordement sur la branche du module de
commande
Note
Respecter les indications du manuel d’utilisation du
SPC200 relatives au longueurs de câbles max. admissi
bles sur la branche du module de commande.
Sur une
même branche du module de commande peuvent
être connectés au plus deux modules de commandes de
type quelconque. Utiliser uniquement les câbles d’origine
s pour raccorder le module de commande.
suivant
Type KSPC−AIF−1−WD−... pour le premier module sur la
branche du module de commande.
Type KVI−CP−...−... pour le deuxième module
sur la
branche du module de commande.
Si le module de commande à raccorder se trouve à l’extré
mité de la branche du module de commande, installer la
istance de terminaison du type KABS−M9−R100 sur le
rés
raccordement OUT du module de commande.
Festo SPC−AIF−INC 0406NH Français38
Page 39
4.2 Raccordement du système de mesure
4
2
S Relier le câble du système de mesure avec le raccorde
ment du système de mesure du module de commande
d’axe.
Note
Raccorder uniquement le système de mesure d’origine.
Utiliser exclusivement le câble d’origine. Ne pas rallon
ger le câble. L’utilisation de câbles court
s permet d’évi
ter les perturbations électromagnétiques.
Broche
Désignation Affectation des
broches
1 5 V alimentation des capteurs
2 GND
3 Signal sinus +
4 Signal sinus −
6
5
4
5 Signal cosinus −
6 Signal cosinus +
7 Blindage
8 n. c.
Festo SPC−AIF−INC 0406NH Français 39
7
1
8
2
3
Page 40
4.3 Raccordement du distributeur proportionnel
Le connecteur du distributeur fournit l’alimentation électri
que du distributeur et la tension de commande du tiroir du
distributeur.
Note
Utiliser exclusivement le câble d’origine du type
KMPYE−... .
6
5
4
3
7
1
2
Affectation des broches et couleur des
brins du câble KMPYE−...
2 :0 V
3 :0 V
4 :Valeur nominale U(s)
5 :Masse
6 : n.c., non connecté
7 : Aliment. 24 V du distribut.
1 : Aliment. 24 V du distribut.
n.c., non connecté
marron
vert
jaune
gris
rose
blanc
bleu
rouge
Connect. femelle
pour le distribu
teur (MPYE) sur le
câble KMPYE−...
2
3
4
n.c.
1
n.c.
Festo SPC−AIF−INC 0406NH Français40
213
4
Page 41
5 Caractéristiques techniques
Type SPC−AIF−INC
Dimensions (connecteur en
haut ; sans câble)
Largeur : env. 91 mm
Hauteur : env. 46 mm
Longeur : env. 66 mm
Poids Env. 240 g
Plage de températures
Service
Stockage / transport
0 ... +50 °C
−20 ... +70 °C
Humidité relative 95 % non condensé
Indice de protection selon
IP65
EN 60529
Connecteur raccordé ou obturé
par un bouchon étanche
Alimentation :
Valeur nominale
Tolérance
1)
Ondulation résiduelle
Courant consommé
24 V (CC)
−25 % ... +25 %
Max. 5 %
1,1 A
alimentation de puissance
y compris MPYE−...
Courant consommé
60 mA
électronique interne
1)
Respecter la tolérance du distributeur raccordé du type MPYE−...
Festo SPC−AIF−INC 0406NH Français 41
Page 42
Type (suite) SPC−AIF−INC
Sortie des distributeurs (MPYE−5−...)
Alimentation
Tension de sortie
24 V (CC)
0 ... +10 V
Compatibilité électromagnétique
Emission de perturbations
Immunité aux perturbations
Contrôlée selon EN 61000−6−4
(industrie)
Contrôlée selon EN 61000−6−2
(industrie)
1)
1)
Tenue aux vibrations et aux chocs
Vibrations
Contrôlé selon DIN / CE I 68
partie 2−6,
0,35 mm d’amplitude de
10 à 60 Hz, 5 g d’accélération
de 60 à 150 Hz
Chocs
Contrôlé selon DIN / CE I 68
partie 2−27, accélération de
±30 g pendant 11 ms,
5 chocs par direction
1)
Le composant est destiné à être utilisé dans le domaine industriel.
Festo SPC−AIF−INC 0406NH Français42
Page 43
1 Indicazioni per l’utilizzatoreItaliano
L’interfaccia assi SPC−AIF−INC è stata concepita per assicu
rare la connessione degli assi pneumatici allo Smart Posi
tioning Controller SPC200. Stabilisce
la valvola proporzionale di controllo portata MPYE−... e
un’attuatore apposito Festo con sistema di misurazione
incorporato, per esempio il cilin
Per l’impiego dell’interfaccia assi è necessario le seguenti
versioni:
SPC200 equipaggiato con il sistema operativo V 4.80 o
superiori
WinPISA,
versione 4.40 o superiori
Per informazioni dettagliate sull’interfaccia assi fare riferi
mento al manuale dell’operatore tipo P.BE−SPC200−... .
Attenzione
Nel manuale dell’operatore osservare rigorosamente:
le istruzioni tecniche relative alla sicurezza
le indicazioni relative agli usi consentiti
moduli.
Avvertenza
Prima di effettuare lavori di installazione e manuten
zione scollegare le seguenti fonti di energia nell’ordine
indicato:
1. alimentazione dell’aria compressa
2. alimentazione
della tensione di carico e di esercizio
dell’SPC200.
il collegamento con
dro a norma tipo DNCI−...
dei diversi
Festo SPC−AIF−INC 0406NH Italiano 43
Page 44
2 Elementi di collegamento e segnalazione
1234
5
7
1 Collegamento del sistema di misurazione
2 Collegamento SPC200 (IN)
3 LED POWER (verde)
4 Connessione di altre unità Field (OUT) o
della resistenza terminale tipo KABS−
M9−R100
6
5 LED ERROR (rosso)
6 Connessione per
valvola tipo
MPYE−5−...−010−B
7 Connessione di
terra
Festo SPC−AIF−INC 0406NH Italiano44
Page 45
3 Montaggio
Fissare l’interfaccia assi su una superficie piana utiliz
zando almeno 3 viti M4.
1 Squadrette per il montaggio
2 Connettore angolare maschio nell connettore IN o OUT
12
Festo SPC−AIF−INC 0406NH Italiano 45
Page 46
4 Indicazioni per l’installazione
Avvertenza
Le anomalie causate da radiodisturbi possono dare
luogo a rapidi movimenti di compensazione dell’asse.
Attenersi alle indicazioni per l’installazione riportate di
allo scopo di escludere la possibilità di anoma
seguito,
lie di funzionamento dovute a radiodisturbi.
Se l’interfaccia assi non è montata su un telaio mac
china dotato
a bassa resistenza (cavi di lunghezza appena suffi
ciente a sezione elevata) tra la connessione di terra
lato sinistro dell’alloggiamento e il potenziale di terra.
Creare un collegamento a bassa resistenza (cavi di
lunghezza appena sufficiente a sezio
connessione di terra dell’interfaccia assi e il potenziale
di terra.
di messa a terra, creare un collegamento
sul
ne elevata) tra la
1 Connessione di terra
2 Cilindro standard
tipo DNCI con
sistema di misura
zione incorporato
1
1
2
Festo SPC−AIF−INC 0406NH Italiano46
Page 47
Evitare di posare i cavi CP, dell’interfaccia assi, del si
stema di misurazione e della valvola proporzionale di
controllo portata vicino o parallelam
ente rispetto a
cavi con un elevato livello di disturbo.
Impiegare solo cavi originali. Fissare i connettori con
l’ausilio della ghiera, onde evitare scoll
egamenti acci
dentali dovuti ad es. a vibrazioni.
Chiudere le connessioni non utilizzate con i tappi di
protezione forniti in dotazione. Solo in tal modo è
garantito il
grado di protezione IP65.
Festo SPC−AIF−INC 0406NH Italiano 47
Page 48
4.1 Collegamento alla linea di interfacciamento assi
Nota
Attenersi alle indicazioni fornite dal manuale per l’ope
ratore dell’SPC200 circa i limiti massimi di lunghezza
dei cavi sulla linea di interfacciamento
assi.
Sulla stessa linea di interfacciamento assi possono essere
collegati al massimo due moduli di interfacciamento assi,
a prescindere dal tipo. Per il collegamento
dell’interfaccia
assi impiegare esclusivamente questi cavi originali:
tipo KSPC−AIF−1−WD−... per il primo asse della linea di
interfacciamento assi.
tipo KVI−CP−...−... per
il secondo asse della linea di in
terfacciamento assi.
Se l’interfaccia assi è posizionata al termine della linea di
interfacciamento assi, è necessario installar
e la resistenza
terminale tipo KABS−M9−R100 nella connessione OUT di
quell’interfaccia assi.
Festo SPC−AIF−INC 0406NH Italiano48
Page 49
4.2 Collegamento del sistema di misurazione
4
2
S Collegare il cavo del sistema
di misurazione
dell’attuatore con il attacco del sistema
di misurazione dell’interfaccia assi.
Nota
Collegare solamente il sistema di misurazione originale.
Impiegare esclusivamente il cavo originale. Non appli
care prolunghe al cavo. La lunghezza ridotta
del cavo
evita il verificarsi di anomalie causate da radiodisturbi.
Pin
Denominazione occupazione dei pin
1 5 V alimentazione de sensore
2 GND
3 Segnale sinus +
4 Segnale sinus −
5 Segnale cosinus −
7
6
5
4
3
6 Segnale cosinus +
7 Schermo
8 n. c.
1
8
2
Festo SPC−AIF−INC 0406NH Italiano 49
Page 50
4.3 Collegamento della valvola proporzionale di
controllo portata
Il connettore per la valvola assicura l’alimentazione elet
trica della stessa, erogando la tensione di comando per la
posizione del c
ursore.
Nota
Impiegare solo il cavo originale tipo KMPYE−... .
6
5
4
3
7
1
2
Occupazione dei pin e colori dei
conduttori del cavo KMPYE−...
2: 0 V
3: 0 V
4:Valore nominale U(s)
5: GND
6: n.c., non collegato
7: Alimentaz. 24 V valvola
1: Alimentazi. 24 V valvola
n.c., non collegato
marrone
verde
giallo
grigio
rosa
bianco
blu
rosso
Connettore fem
mina per valvola
(MPYE) nel cavo
KMPYE−...
2
3
4
n.c.
1
n.c.
Festo SPC−AIF−INC 0406NH Italiano50
213
4
Page 51
5 Dati tecnici
Tipo SPC−AIF−INC
Dimensioni (uscita connettore
verso l’alto, senza cavo)
Larghezza: ca. 91 mm
Altezza: ca. 46 mm
Lunghezza: ca. 66 mm
Peso Ca. 240 g
Temperatura
Esercizio
Stoccaggio/trasporto
0 ... +50 °C
−20 ... +70 °C
Umidità relativa dell’aria 95 % senza formazione di
condensa
Grado di protezione a norma
IP65
EN 60529
connettori innestati oppure
muniti di tappo di protezione
Alimentazione:
Valore nominale
Tolleranza
1)
Ondulazione residua
Assorbimento elettrico
24 V (CC)
−25 % ... +25 %
Max. 5 %
1,1 A
alimentazione di carico
con MPYE−...
Assorbimento elettrico
60 mA
elettronica interna
1)
Tenere conto della tolleranza della valvola MPYE−... collegata.
Festo SPC−AIF−INC 0406NH Italiano51
Page 52
Segue Tipo SPC−AIF−INC
Uscita valvola (MPYE−5−...):
Alimentazione
Tensione di uscita
24 V (CC)
0... + 10 V
Compatibilità elettromagnetica
Emissione interferenze
Immunità alle interferenze
Misurata a norma EN 61000−6−4
(industriale)
Misurata a norma EN 61000−6−2
(industriale)
1)
1)
Vibrazioni e urti
Vibrazioni
Misurate a norma DIN/IEC 68
parte 2−6, 0,35 mm corsa
a 10 ... Hz, 5 g accelerazione a
60−150 Hz
Urti
Misurati a norma DIN/IEC 68
parte 2−27, ±30 g per una durata di
11 ms, 5 per direzione
1)
Il componente è predisposto per l’impiego in ambito industriale.
Festo SPC−AIF−INC 0406NH Italiano52
Page 53
1 AnvändaranvisningarSvenska
Axelgränssnitt typ SPC−AIF−INC är avsett för anslutning av
pneumatiska axlar till Smart Positioning Controller
SPC200. Gränssnittet skapar en förbindelse mellan
proportionalventil MP
från Festo med ett integrerat magnetiskt inkremental−
mätsystem, t. ex. normcylinder typ DNCI−...
Om axelgränsnitt typ SP
föjlande versioner:
SPC200 med driftsystemversion från V 4.80
WinPISA från version 4.40
Utförligare information om axelgränssnittet
manualen P.BE−SPC200−....
Försiktighet
Beakta följande i manualen:
Säkerhetstekniska anvisningar
Avsedd användning av respektive komponenter och
moduler.
Varning
Innan installations− och underhållsarbeten påbörjas ska
följande energikällor frånkopplas i angiven ordnings−
följd:
1. Tryckluftsmatning
2. Matningsspänningsförsörjning av SPC200.
YE−... och en en därför avsedd drift
C−AIF−INC används, erfordras
finns i
Festo SPC−AIF−INC 0406NH Svenska 53
Page 54
2 Anslutnings− och indikeringselement
1234
5
7
1 Mätsystemsanslutning
2 Anslutning för SPC200 (IN)
3 POWER−LED (grön)
4 Anslutning för ytterligare fältdon
(OUT) eller termineringsmotstånd
KABS−M9−R100
6
5 ERROR−LED (röd)
6 Ventilanslutning
MPYE−5−...−010−B
7 Jordanslutning
Festo SPC−AIF−INC 0406NH Svenska54
Page 55
3 Montering
Axelgränssnittet ska fästas på en jämn yta med minst 3
skruvor M4.
1 Fästvinkel
2 Vinklad kontakt på anslutningen IN eller OUT
12
Festo SPC−AIF−INC 0406NH Svenska 55
Page 56
4 Installationsanvisningar
Varning
Störningar pga. elektromagnetisk påverkan kan leda
till för snabba utjämningsrörelser hos axeln. Följ nedan−
stående installationsanvisningar för att undvika
störningar
Anslut jordanslutningen på husets vänstra sida
Anslut driftens jordanslutning lågohmigt (kort ledning
pga. elektromagnetisk påverkan.
lågohmigt (kort ledning med stor area) mot jord−
potentialen, om axelgränssnittet int
ett jordat maskinstativ.
med stor area) med jordpotentialen.
e är monterat på
1 Jordanslutning
2 Normcylinder typ
DNCI med integrerat
magnetiskt inkre−
mentalmätsystem
1
1
2
Festo SPC−AIF−INC 0406NH Svenska56
Page 57
Dra inte axelgränssnittets kabel, CP−kabeln, mät−
systemskabeln och proportionalventilkabeln i
närheten eller parallellt med kablar med hög
ningsnivå.
stör
Använd endast originalkablar. Fixera kontakterna med
överfallsmuttrarna, så undviker du att de lossnar
oavsiktligt, t.ex. pga. vibrationer.
örslut oanvända anslutningar med medföljande
F
skyddspluggar. Endast på detta sätt garanteras
kapslingsklass IP65.
Festo SPC−AIF−INC 0406NH Svenska 57
Page 58
4.1 Anslutning till axelgränssnittssträngen
Notera
Beakta uppgifterna i manualen till SPC200 vad gäller
max godkända kabellängder på axelgränssnitts−
strängen.
Max två axelgränssnitt av valfri typ kan anslutas till en
axelgränssnittssträng. Använd endast följande original−
kablar vid anslutning av axelgränssnitt:
KSPC−AIF−1−WD−... för den första axeln på
axelgränssnittssträ
ngen.
KVI−CP−...−... för den andra axeln på
axelgränssnittssträngen.
Om det axelgränssnitt som ska anslutas befinner sig i
slutet av axelgränssnittssträngen, ska termineri
ngs−
motstånd KABS−M9−R100 installeras på axelgränssnittets
OUT−anslutning.
Festo SPC−AIF−INC 0406NH Svenska58
Page 59
4.2 Anslutning av mätsystem
4
2
S Anslut driftens mätsystemkabel med
mätsystemanslutnngen på axelgränssnittet.
Notera
Anslut endast originalmätsystemet. Använd endast
originalkabeln. Förläng inte kabeln. Tack vare de korta
kabellängderna undviks störningar pga.
elektro−
magnetisk påverkan.
Pin
Bezeichnung Pin−Belegung
1 5 V sensorförsörjning
2 GND
3 Signal sinus +
4 Signal sinus −
5 Signal cosinus −
7
6
5
4
3
6 Signal cosinus +
7 Skärm
8 n. c.
1
8
2
Festo SPC−AIF−INC 0406NH Svenska 59
Page 60
4.3 Anslutning av proportionalventil
Ventilanslutningen förser ventilen med matningsspänning
och logikspänning för att positionera ventilsliden.
Notera
Använd endast originalkabel KMPYE−...
6
5
4
3
7
1
2
Kontaktkonfiguration och ledarfärger av
kabel KMPYE−...
2: 0 V
3: 0 V
4: Börvärde U(s)
5: GND
6: n.c., not connected
7: 24 V−matning ventil
1: 24 V−matning ventil
n.c., not connected
brun
grön
gul
grå
rosa
vit
blå
röd
Uttag för ventil
(MPYE) på kabel
KMPYE−...
2
3
4
n.c.
1
n.c.
Festo SPC−AIF−INC 0406NH Svenska60
213
4
Page 61
5 Tekniska data
Typ SPC−AIF−INC
Mått (kontaktutgång uppåt, utan
kabel, inkl. fästvinkel)
Bredd: ca. 91 mm
Höjd: ca. 46 mm
Längd: ca. 66 mm
Vikt Ca 240 g
Temperaturområde:
Drift
Lagring/transport
0 ... +50 °C
−20 ... +70 °C
Relativ luftfuktighet 95 % ej kondenserande
Kapslingsklass enligt EN 60529
IP65
Anslutningskontakten kopplad
eller försedd med en skydds−
plugg
Matning:
Nominellt värde
Tolerans
1)
Restdistorsion
Strömförbrukning
24 V (DC)
−25 % ... +25 %
Max 5 %
1,1 A
lastförsörjning inkl. MPYE−...
Strömförbrukning interna
60 mA
elektronik
1)
Beakta toleransen för ansluten ventil MPYE−...
Festo SPC−AIF−INC 0406NH Svenska 61
Page 62
Fortsättning typ SPC−AIF−INC
Ventilutgång (MPYE−5−...)
Matning
Utgångsspänning
24 V (DC)
0 ... +10 V
Elektromagnetisk kompatibilitet
Störningsnivå
Störtålighet
Kontrollerad enligt EN 61000−6−4
(industri)
Kontrollerad enligt EN 61000−6−2
(industri)
1)
1)
Vibrationer och stötar
Vibrationer
Kontrollerad enligt DIN/IEC 68,
del 2−6,
0,35mm väg vid 10...60 Hz;
5g acceleration vid 60...150Hz
Stötar
Kontrollerad enligt DIN/IEC 68,
del 2−27,
±30 g vid 11ms varaktighet;
5 slag per riktning
1)
Komponenten är avsedd för användning inom industrien.
Festo SPC−AIF−INC 0406NH Svenska62
Loading...
