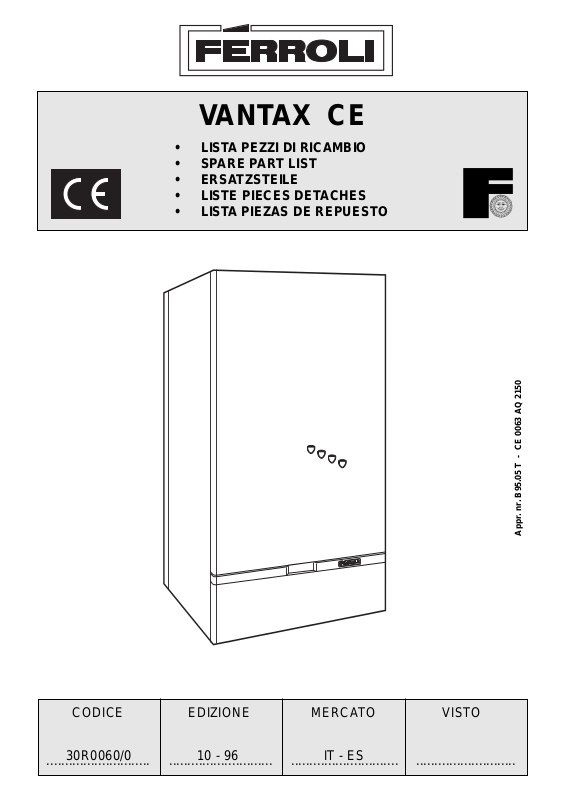

VANTAX CE
• LISTA PEZZI DI RICAMBIO
• SPARE PART LIST
• ERSATZSTEILE
• LISTE PIECES DETACHES
• LISTA PIEZAS DE REPUESTO
CODICE EDIZIONE MERCATO VISTO
30R0060/0
............................ ............................ ............................. ...........................
10 - 96
IT - ES
Appr. nr. B95.05 T - CE 0063 AQ 2150
VANTAX CE
MANTELLATURA
10.96
1a
34
4
90
11
89
106
62
75
58
94
60
59
2a
2
82
84
87
85
61
83
119
86
77
80
1
3
46 - 47
2
134
VANTAX CE
10.96
CAMERA STAGNA
50
41
110
40
7
70
25 45
6
57
3
112
88
12
81
70
25
45
44
42
32
33
33
92
39
50
15
VANTAX CE

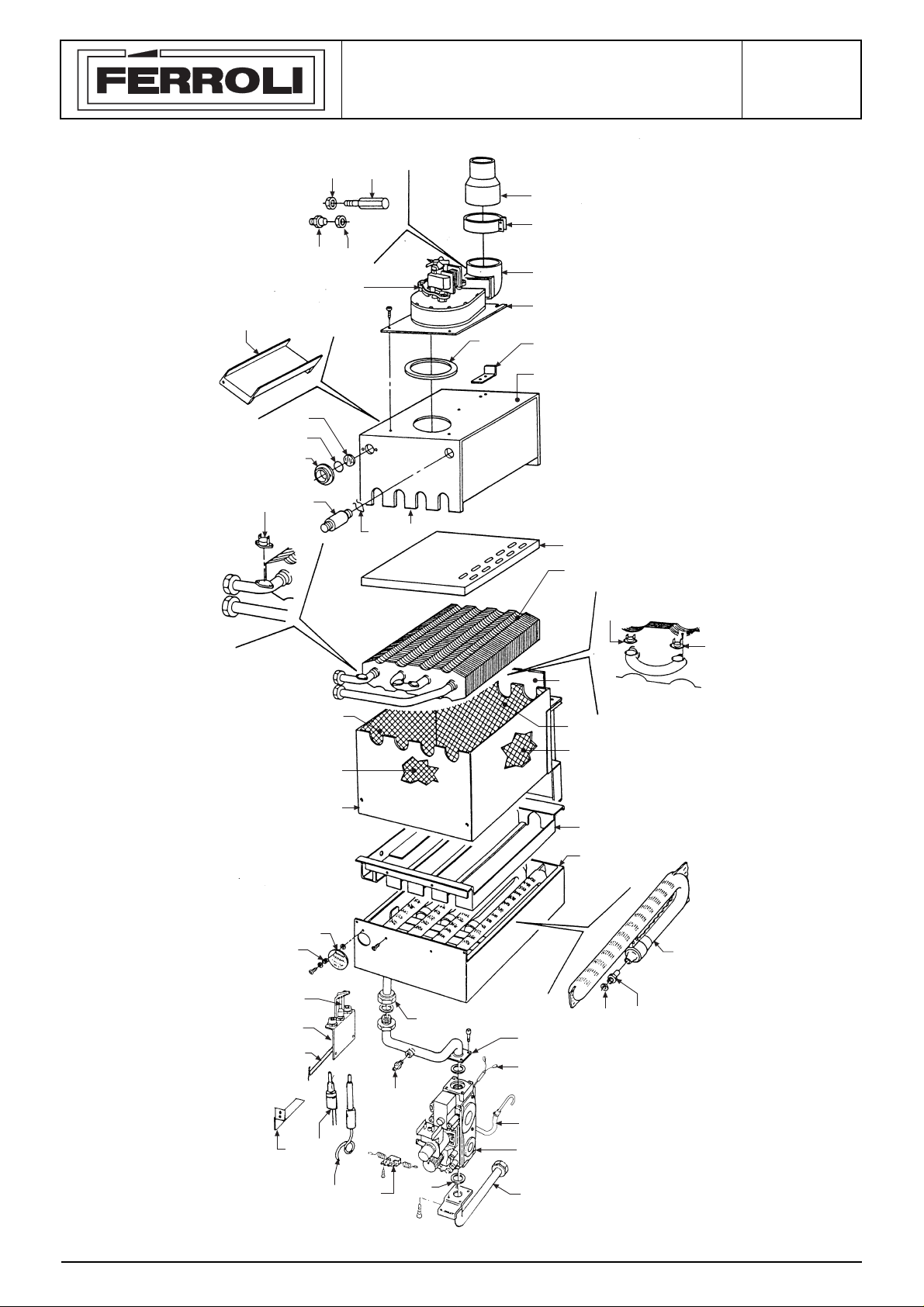

GRUPPO GAS
16
105
13
14
73
6a
109
17
106a
10.96
49
26
96
48
72
74
71
107
130
123
116
10a
71
74
18
108
79
24
78
113
27
19
132
93
9
95
115
64
4
98
124
VANTAX CE

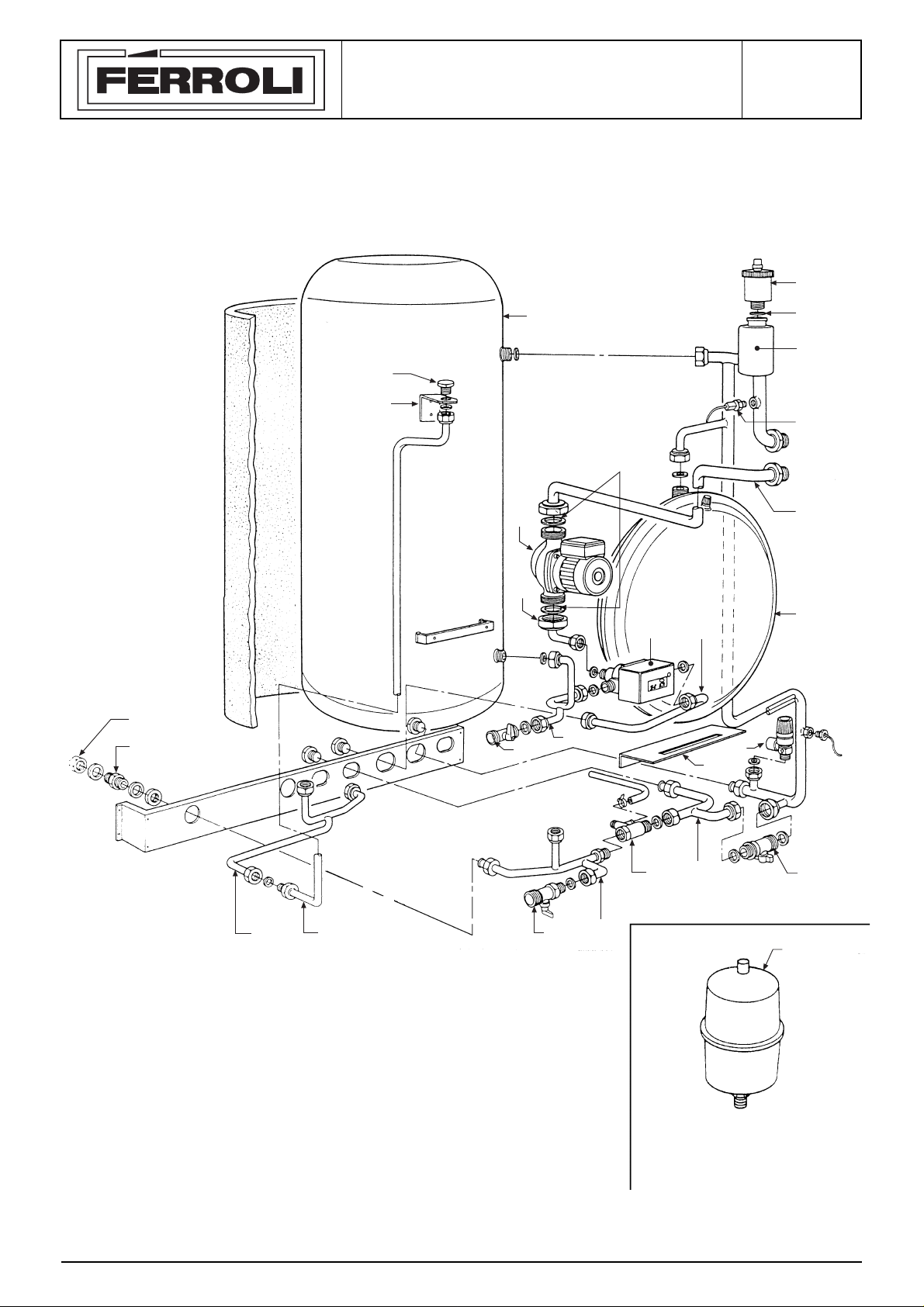

GRUPPO ACQUA
10.96
102
28
35
38
114
8
63
91
131
100
101
120
122
99
5
68
129
117
121
97
125
126
103 127 104
128
100
5
133
VANTAX CE
10.96
LISTA PEZZI
POS. Q. CODICE DESCRIZIONE Met. G.P.L.
1 1 3114012/0 Griglia inferiore mantello VRT “bianco” • •
1a 1 3114013/0 Pannello anteriore superiore VRT “bianco” • •
2 1 3114014/0 Pannello anteriore inferiore VRT “bianco” • •
2a 1 3114016/0 Controporta VRT “bianco” • •
3 1 3114108/0 Fianco destro mantello VRT “bianco” • •
4 1 3114109/0 Fianco sinistro mantello VRT “bianco” • •
5 1 3120681/0 Staffa per vaso espansione • •
6 1 3120727/0 Piastrina per tubetti B/P • •
6a 1 3120870/0 Staffa fissaggio camera fumo • •
7 1 3120886/0 Staffa per sonda spazzacamino • •
8 1 3120915/0 Staffa supporto vaso espansione sanitario • •
9 1 3120916/0 Staffa fissaggio B/P • •
10 1 3120917/0 Squadra chiusura cassetto • •
10a 1 3120931/0 Lamiera sostegno camera combustione • •
11 1 3120932/0 Staffa supporto scatola elettrica • •
12 1 3200198/0 Bilanciere aria ••
13 1 3211405/1 Curva uscita fumi in alluminio • •
14 1 3211506/0 Piastra portaventilatore • •
15 1 3211584/0 Lamiera chiusura camera fumo • •
16 1 3270030/0 Riduzione a bicchiere ø 80/60 • •
17 1 3291097/0 Deflettore pacco lamellare • •
18 1 3291217/0 Griglia deflettore ••
19 2 3340028/0 Presa di pressione attacco conico 1/8” M • •
24 4 3370048/0 Guarnizione øe 16 • •
26 1 3370082/0 Ugello G27.2 B/P M. Polidoro •
26 1 3370084/0 Ugello G22.1 B/P GPL Polidoro •
27 4 3400566/0 Ugello foro ø 1,35 G.P.L. •
27 4 3400585/0 Ugello foro ø 2,10 Metano •
28 1 3400732/0 Tappo femmina 1/2” • •
32 1 3400842/1 Presa pressione per pressostato 1/8” • •
33 2 3400843/0 Ghiera da 1/8” per presa pressione • •
34 2 3400847/2 Piolino per innesto asola M4 • •
35 1 3400860/0 Nipplo 1/2” ••
36 2 3400863/0 Nipplo 1/2” ••
37 3 3400864/0 Nipplo 3/4” ••
38 1 3400881/0 Tappo maschio 1/2” • •
39 1 3401076/1 Presa pressione speciale • •
40 1 3401091/2 Bussola presa rivelazione aria fumi • •
41 1 3401093/0 Tappo maschio 1/4” • •
42 1 3401094/0 Tappo 3/8” ••
43 1 3401095/0 Raccordo SIT ••
44 1 3401121/1 Bussola presa rivelazione fumi • •
45 2 3410043/1 Cornice per vetrino oblò • •
46 1 3410052/0 Cerniera destra mantello • •
47 1 3410053/0 Cerniera sinistra mantello • •
48 1 3422131/0 Tubetto ø 6 Lg. 440 in alluminio • •
49 1 3430028/0 Molla diametro medio • •
50 1 3430036/0 Molla per presa fumi • •
6
VANTAX CE
10.96
LISTA PEZZI
POS. Q. CODICE DESCRIZIONE Met. G.P.L.
55 1 3500160/0 Tappo 1/2” ABS “nero” • •
56 1 3500162/0 Tappo 3/4” ABS “nero” • •
57 1 3500175/0 Guarnizione per tubetti B/P • •
58 1 3500180/0 Manopola per strumentazione ABS “bianco” • •
59 1 3500404/0 Tappo copriforo ABS “grigio” • •
60 2 3500614/0 Manopola potenziometro ABS • •
61 1 3500637/0 Mascherina serigrafata • •
62 1 3500638/0 Inserto serigrafato • •
63 2 3510016/0 Guarnizione per attacco 1” 1/2 • •
64 2 3510034/2 Guarnizione øe34 • •
68 1 3510050/0 Guarnizione OR 3087 • •
70 2 3531524/0 Vetrino per oblò ø 30 • •
71 2 3531677/0 Isolante anteriore posteriore camera combustione • •
72 1 3531679/0 Vetrino spia ø 44 ••
73 1 3531776/0 Isolante piastra portaventilatore • •
74 2 3531984/0 Isolante laterale camera combustione • •
75 1 3610030/0 Commutatore 4 posizioni • •
77 1 3640074/0 Termoidrometro ••
78 1 3640128/0 Termostato di limite • •
79 1 3640139/0 Termostato di minima • •
80 1 3640140/0 Pressostato aria Kromsch. • •
80 1 3640162/0 Pressostato aria Huba • •
81 1 3640170/0 Termostato di sicurezza • •
82 2 3640172/0 Potenziometro completo • •
83 1 3650109/0 Morsettiera 2 poli ••
84 2 3650161/0 Morsetto serracavo • •
85 1 3650387/0 Morsettiera 3 poli ••
86 1 3650498/0 Scatola in plastica per cablaggi • •
87 1 3650501/0 Coperchio morsettiera linea • •
88 1 3650598/0 Rivetto di massa a 2 linguette • •
89 1 3650601/0 Coperchio scatola elettrica • •
90 1 3650602/0 Coperchio protezione pressostato aria • •
91 1 3660079/0 Pompa UPS 25-50 3K Grundfos • •
92 1 3660106/0 Ventilatore ••
92 1 3660109/0 Ventilatore EBM ••
93 1 3670190/0 Termocoppia lg. 600 • •
94 1 3670194/0 Trasformatore d’accensione • •
95 1 3670202/0 Elettrodo d’accensione • •
96 1 3670235/0 Bruciatore pilota ••
97 1 3680159/0 Vaso espansione circolare 6 lt. • •
98 1 3680246/0 Valvola gas SIT 825 NOVA • •
99 1 3690066/0 Valvola di sicurezza 1/2” • •
100 2 3690070/0 Rubinetto a sfera 1/2” • •
101 1 3690079/1 Valvola deviatrice 3/4" • •
102 1 3690088/0 Valvola automatica sfogo aria 1/2” • •
103 1 3690135/0 Valvola di sicurezza 1/2” • •
104 1 3690136/0 Rubinetto a sfera MM 1/2” ÷ 3/4” + V./NR • •
105 1 3690143/0 Giunto collegamento ø 80 • •
7
VANTAX CE
10.96
LISTA PEZZI
POS. Q. CODICE DESCRIZIONE Met. G.P.L.
106 1 3710451/0 Telaio completo sostegno caldaia • •
106a 1 3740218/0 Pacco lamellare completo • •
107 1 3740240/0 Camera combustione completa • •
108 1 3740242/0 Involucro inferiore camera combustione completa • •
109 1 3751349/0 Camera fumo completa • •
110 1 3751352/0 Pannello camera stagna completa • •
112 1 3751403/0 Camera stagna completa • •
113 4 3760709/0 Bruciatore Venturi rovesciato • •
114 1 3770458/0 Boiler completo ••
115 1 3831028/0 Microswitch SIT ••
116 1 3831029/0 Cavi interruzione termocoppia SIT • •
117 1 3831080/7 Sensore di temperatura completo • •
118 1 3831628/0 Sonda di temperatura a contatto • •
119 1 3831672/0 Scheda elettronica completa VPM 2 • •
120 1 3840166/1 Tubazione valvola deviatrice boiler • •
121 1 3840167/0 Tubazione tra pacco e pompa • •
122 1 3840395/0 Tubazione tra Valvola deviatrice e ritorno impianto • •
123 1 3840400/0 Tubazione tra valvola gas e collettore • •
124 1 3840401/0 Tubazione a monte valvola gas • •
125 1 3840402/0 Tubazione uscita acqua sanitaria • •
126 1 3840403/0 Tubazione collegamento vaso espansione sanitario • •
127 1 3840404/0 Tubazione entrata acqua sanitaria • •
128 1 3840405/0 Tubazione tra boiler e valvola di sicurezza • •
129 1 3840406/0 Tubazione mandata impianto • •
130 1 3843662/1 Gruppo completo collettore gas • •
131 1 3844652/0 Tubazione ritorno impianto • •
132 1 3844804/0 Tubazione presa pressione bobina modulante • •
133 1 3940972/0 Vaso di espansione circolare 2 lt. • •
134 1 55510004 Guarnizione adesiva 10x10 • •
