ПАНЕЛЬ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ДЛЯ ВЕНТИЛЯТОРНОГО КОНВЕКТОРА TAR-F
Введение.
Панель может контролировать только один вентиляторный конвектор.
Устройство состоит из:
количество
- 1 основной термостат (Рис.1)
- 2 винт с цилиндрической головкой Ø3.5х16мм
- 1 контактный датчик батареи
- 2 проходная втулка “DG11”
- 1 инструкция по монтажу
Рис.1
Функции термостата:
- Включение/выключение.
- Контроль температуры посредством термостата.
- Выбор скорости вентилятора вручную.
- Выбор режима ЛЕТО/ЗИМА вручную посредством команд.
- Автоматический выбор режима ЛЕТО/ЗИМА посредством команд.
- Управление включением/выключением двухпозиционного вентиля для основного теплообменника.
- Управление вентилятором термостата (вкл-выкл/ постоянное).
- Настройка считывания показаний датчика внешней среды.
Для монтажа выполняйте действия в следующей последовательности:
1 – Отключить источник питания вентиляторного конвектора.
2 – Легким нажатием отвертки на обе створки держателя фильтра, освободить использованный фильтр (1-Рис.2), (2Рис.2), (3-Рис.2) (только в версии VM).
3 – Крестообразной отверткой открутить 4 крепежных винта (4-Рис.2) и снять корпус (5-Рис.2).
4 – Открутить винт (1-Рис.3) и поднять крышку(2-Рис.3) термостата, слегка нажимая отверткой на выемку (3-Рис.3).
5 – Провести электрический провод через отверстие в стенке термостата.
6 – Осуществить подключение проводов, как это показано на схеме электрических подключений, (S2 стр.4). Не
использовать кабель длиннее 15м. Для подключения контактного датчика батареи рекомендуется использовать
обычный двухполосный гибкий шнур с сечением не менее 0.5мм2.
7 – Установить две проходные втулки (1-Рис.4), поставляемые в комплекте с устройством.
8 – Поместить поставляемый в комплекте контактный датчик батареи (2-Рис.4) в полость, образуемую впускным
коллектором (если вентиляторный конвектор оснащен двухпозиционным водяным клапаном, то контактный датчик
должен быть установлен в полости самого клапана).
9 – Пропустить обратный конец гибкого шнура сквозь две проходные втулки и подсоединить конец контактного
датчика к «мамут» соединительного щитка (2-Рис.4).
10 – Разместить (4-Рис.4) и закрепить термостат на стенке при помощи 2 винтов, поставляемых в комплекте с
устройством (5-Рис.4).
11 – Вернуть крышку термостата на место и закрепить ее, ранее извлеченными, винтами.
12 – Установить корпус на место и закрепить соответствующими винтами.
13 – Установить фильтр на место (только в версии VM-B)
14 – Подключить устройство к источнику электрического питания.
1
Рис.2
Рис.3
Рис.4
УСТАНОВОЧНЫЕ ОПЦИИ

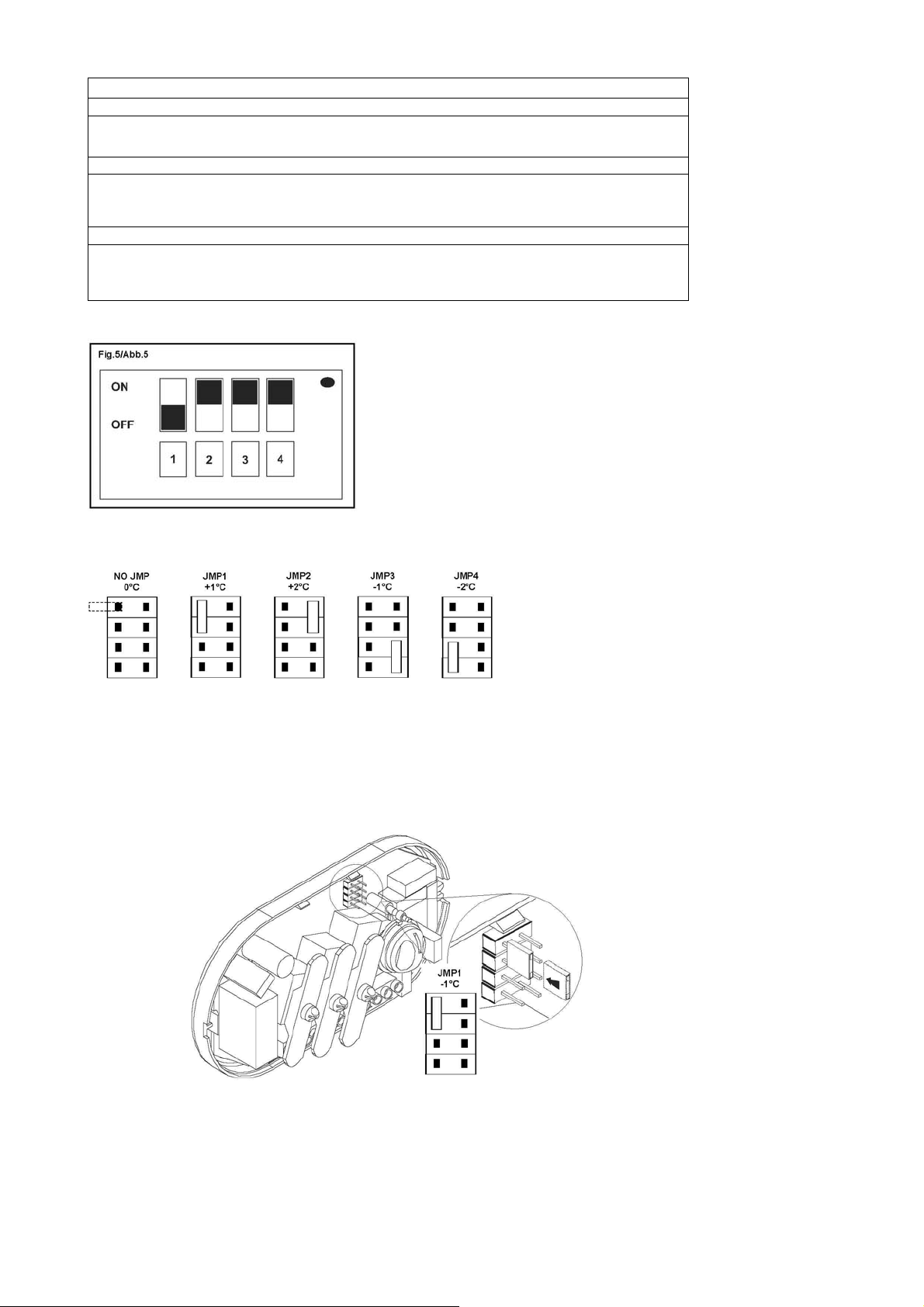

Во время установки панели, основные и обновленные команды могут быть преобразованы при помощи
переключателей «dip switch»(Рис.5) и перемычек (Рис.6). На рисунке 5 также показана стандартная конфигурация
заводской настройки.
ВНИМАНИЕ:
пульт должен быть отключен от источника электропитания во время изменения конфигурации.
2
Настройка Dip Switch
Управление типом агрегата - dip sw. 1/2
DS_1
ВЫКЛ.
Управление термостатом-dip sw. 3
DS_3
ВЫКЛ.
ВКЛ.
Управление зоной нечувствительности - dip sw. 4
DS_4
ВЫКЛ.
ВКЛ.
DS_2 Значение
ВКЛ. Агрегат 2 трубы без нагрев. элемента.
Значение
Контроль термостата в клапане
Контроль термостата в вентиляторе
Значение
Зона нечувствительности 1 (2°C)
Зона нечувствительности 2 (5°C)
Базовая настройка переключателя «Dip Switch» термостата. Рис.5
Положение перемычки при коррекции воздушного датчика.
Рис.6
Положение перемычки
Рис.6
Коррекция температуры замера воздуха Рис.6
4 положения перемычки могут быть использованы при настройке датчика для коррекции любых отклонений в самом
считывающем датчике, таким образом, чтобы температура терморегулятора была ниже реальной температуры,
считываемой датчиком воздуха.
Функция активируется только в режиме «подогрева» (функция не действует в режиме «охлаждения»).
Рис.7
Пример положения перемычки для корректировки измерения воздуха (JMP1/-1ºC). Отсутствие перемычки означает,
что терморегулятор настраивается согласно значению, считанному датчиком воздуха без учета изменений.
ВНИМАНИЕ: устройство должно быть отключено во время изменения конфигураций.
3

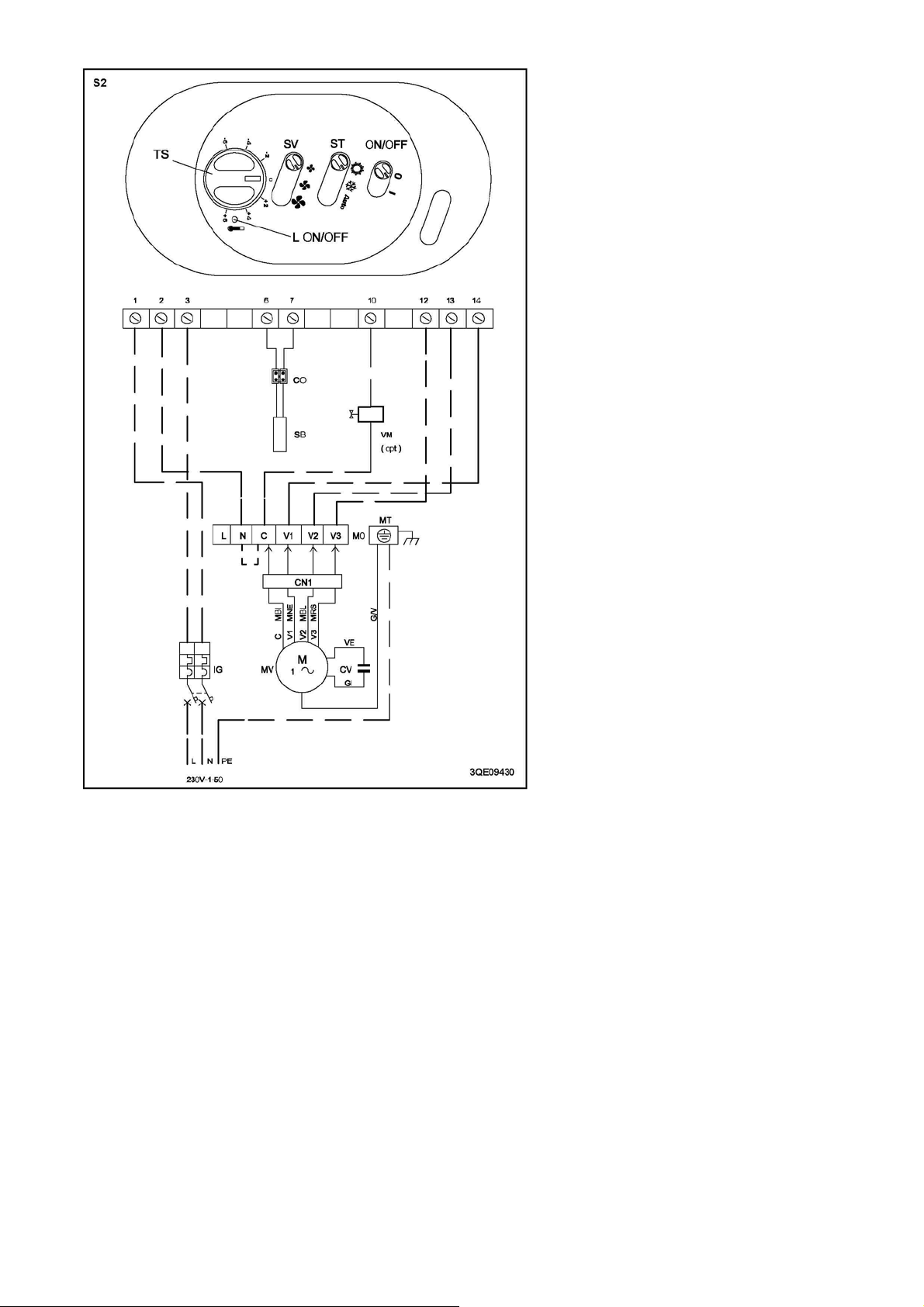

СХЕМА ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ.
Сокращения
МТ = Зажим заземления
МО = Соединительный щиток
CN1 = Соединитель мотора
CN = Соединитель системы управления
MA = Коричневый провод
GR = Серый провод
G/V = Желто/зеленый провод
MRS = Красный провод (3º минимальная скорость)
MBL = Голубой провод (2º средняя скорость)
MNE = Черный провод (1º максимальная скорость)
MBI = Белый провод (обычный)
VE = Зеленый провод
GI = Желтый провод
IG = Экстренный прерыватель; способность прерывания не менее 4,5кА
ST = Сезонный переключатель
SV = Переключатель скорости вентилятора
MV = Мотор вентилятора
CV = Конденсатор вентилятора
SB = Контактный датчик батареи
L-ON/OFF = Индикатор «включено-выключено»
TS = Регулятор установок
VM = Вентиль управления дополнительным оборудованием (опция)
ON/OFF = Переключатель «включено-выключено»
4
Пунктирная линия показывает соединения
проводом H05 VV-K 1.5 ммк, которые
выполняются за счет инсталлятора. Изучите
соответствующие нормативные документы.
Технические характеристики в данном
руководстве могут изменяться.
В виду постоянного улучшения своей продукции
и с целью повышения уровня удовлетворенности
клиентов, производитель оставляет за собой
право вносить изменения по собственному
усмотрению и без предварительного
уведомления.
