Page 1
BOILER ELECTRIC CU ACUMULARE
SUPER SLIM
Boiler electric cu acumulare
MANUAL DE INSTALARE ȘI ÎNTREȚINERE
1
Page 2
SUPER SLIM
BOILER ELECTRIC CU ACUMULARE
CUPRINS
1. Introducere.............................................................................................................................. 3
2. Prezentare generală și componente principale .................................................................. 4
3. Date tehnice............................................................................................................................ 4
4. Procedura de instalare........................................................................................................... 5
5. Instrucțiuni de utilizare.......................................................................................................... 7
6. Avertizări de siguranță........................................................................................................... 8
7. Întreținerea.............................................................................................................................. 9
8. Îndrumar de depanare........................................................................................................... 9
9. Schema electrică................................................................................................................... 10
1. Intoducere
SUPER SLIM este un boiler extrem de ecient pentru încălzirea apei, care funcționează pe
bază de energie electrică și este controlat prin intermediul unui sistem avansat de reglare a
temperaturii.
Datorită tehnologiei integrate de izolare prin injectarea cu presiune a poliuretanului, produsul
dispune de un strat izolator foarte gros, care previne ecient pierderile de căldură prin carcasa
exterioară, economisind energie.
Boilerul dispune, de asemenea, de un sistem avansat de siguranță, ind echipat cu dispozitive
pentru protecția la supraîncălzire și suprapresiune și cu un termostat pentru oprirea sa
automată la atingerea temperaturii dorite.
Produsul a fost fabricat pe o linie de producție complet computerizată: interiorul
rezervorului a fost acoperit printr-un proces special de smălțuire cu siliciu, cu ajutorul
tehnologiei de aplicare electrostatică. Mai mult, tratamentul de vetroporțelanare efectuat în
cuptor la temperaturi de 850 °C asigură protecția absolută a rezervorului împotriva
șocurilor și a coroziunii.
10. Lista componentelor........................................................................................................... 10
Anodul de magneziu de dimensiuni foarte mari asigură produsului, de asemenea, o durată
îndelungată de viață.
Utilizatorul nu trebuie decât să regleze nivelul de temperatură dorit. Sistemul de reglare a
temperaturii va asigura o funcționare optimă de-a lungul timpului.
Indicatorul luminos informează utilizatorul dacă boilerul încălzește apa sau nu.
2
3
Page 3
SUPER SLIM
BOILER ELECTRIC CU ACUMULARE

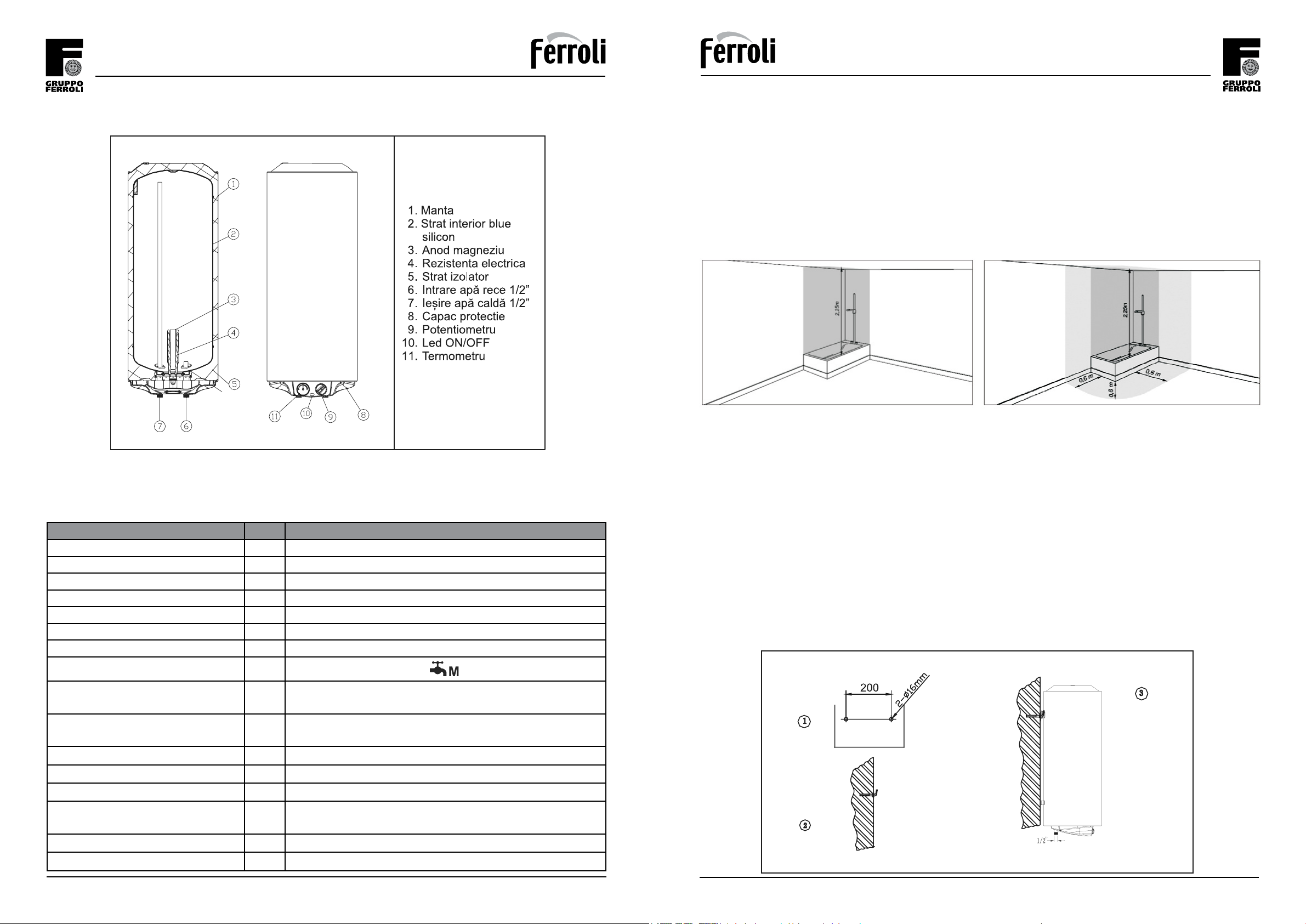

2. Prezentare generală și componente principale
4 Procedura de instalare
Notă:
Pentru o utilizare corectă a boilerului electric, vă sfătuim să citiți cu atenție acest manual
de instrucțiuni înainte de a instala.
În special, atunci când este necesară instalarea în cameră sau baie, toleranțele de
instalare specicate trebuie să e respectate.
Toleranțe de instalare
Toleranțe minime (Fig. 1) Distanță de siguranță (Fig.2)
3. Date tehnice
Model u.m. SL80SVE2.5-M1
Capacitate boiler (V) litri 75
Greutate kg 24,5
Domeniu de temperatură °C 35 ~ 75
Presiune maximă de lucru în rezervor MPa 0.8
Alimentare cu energie electrică 220-240V~50/60Hz
Putere nominală kW 2.5
Dimensiuni (Ø x h) mm 340 x 1261
Prol declarat de sarcina a.c.m.
Clasa de eciență energetică
aferent încălzirii apei
Ecienta energetica de incalzire a
apei (η
Consum anual energie electrica (AEC) kWh 1711
Nivel de putere sonora (L
Consum zilnic energie electrică (Q
Volum a.c.m. la 40°C (rezultat prin
amestec cu apă rece)
Temperatură maximă a.c.m. °C 75
Instalare Verticală
wh)
WA) dB 15
elec ) kWh 8,371
% 30
litri 120
E
Tabelul 1
Etapa 1: xarea pe perete a produsului
1. Utilizați o mașină de găurit electrică pentru a face două găuri în perete. Distanța dintre
cele două găuri trebuie să respecte indicațiile din gura 2.
2 Introduceți diblurile în găurile efectuate astfel încât cârligele să e orientate în sus.
3. Ridicați boilerul, agățați-l și xați-l în cârlige.
4. Înălțimea găurilor trebuie stabilită ținând cont de poziția racordurilor hidraulice pe
perete, de tipul conductelor hidraulice utilizate și de poziția racordurilor inferioare ale
boilerului (a se vedea gura 2).
Observație: se recomandă instalarea boilerului într-o încăpere echipată cu sistem de
evacuare a apei.
4
5
Page 4
SUPER SLIM
BOILER ELECTRIC CU ACUMULARE
NOTA
1. Conductele de intrare şi iesire apă vor din ţeavă rezistentă la o presiune de min. 8
bar şi la o temperatură de min. 100°C.
Este interzisă folosirea de ţevi din materiale care nu rezistă la presiunea şi temperatura
cerută.
2. Intrarea şi ieşirea apei sunt usor de deosebit. Intrarea (apă rece) este marcată cu
albastru, iar ieşirea (apa caldă) este marcată cu roşu.
Etapa 3 Conexiuni electrice
1. Înainte de efectuarea racordurilor electrice asiguraţi-vă că reţeaua furnizează 220 - 240 V a.c.
şi o frecvenţă de 50 Hz/60Hz
2. Echipamentul este furnizat cu o cutie de borne deja conectată la componentele sale electrice. Conectaţi cutia de borne la reţeaua electrică cu un cablu cu secţiunea de 3×1,5 mm2 şi cu
ştecher cu împământare, inserând un comutator extern pentru a permite întreruperea alimentării
cu energie electrică.

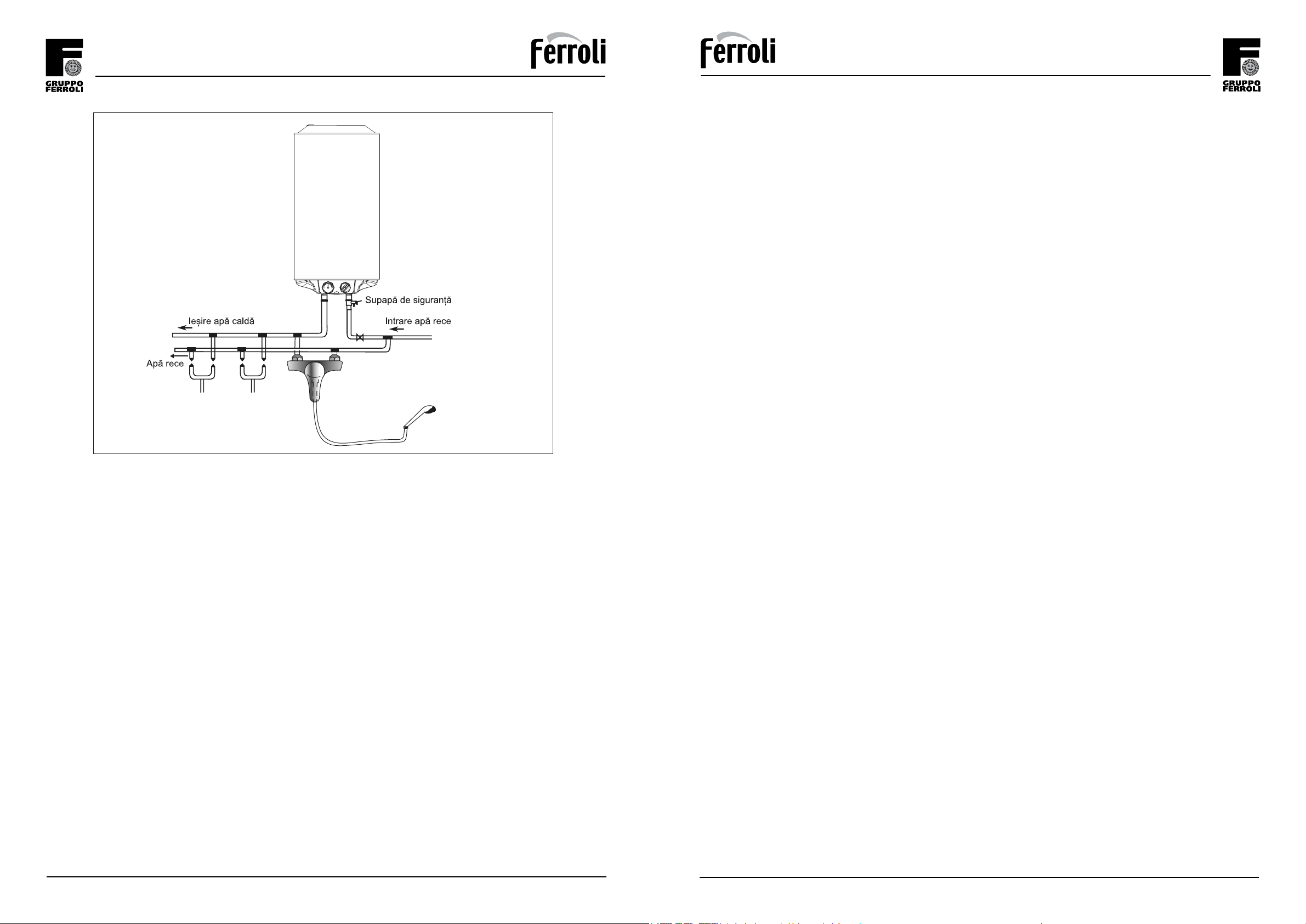

Etapa 2: racordarea hidraulică
1 Înșurubați supapa de siguranță la racordul de intrare a apei reci (culoare albastră).
2. Dacă alimentarea cu apă se face prin mai multe puncte, racordați conductele de intrare
și ieșire a apei în punctele corespunzătoare special prevăzute. (Figura 3)
3. Pentru umplere, după nalizarea operației de racordare hidraulică, deschideți orice robinet de
apă caldă, apoi deschideți robinetul general de apă (dacă utilizați un amestecător, rotiți mânerul
spre poziția „apă caldă” până la capătul cursei). După câteva minute, va începe să curgă apă
din robinetul de apă caldă, ceea ce înseamnă că rezervorul este plin. Închideți robinetul de apă
caldă.
4. Vericați ecare racord pentru a vă asigura că nu există pierderi de apă.
3. Realizaţi o împământare ecientă, de preferat cu un întrerupător diferenţial pentru protecţia
împotriva scurgerilor de curent la pământ.
Nota: Boilerul este furnizat fără cablu electric şi ştecher; se va instala un dispozitiv de
deconectare multipolar (de minimum 3 mm).
5. Instruțiuni de utilizare
1. Asigurați-vă că boilerul este umplut cu apă și conectat la rețeaua electrică.
2. Apăsați comutatorul și rotiți butonul de reglare a temperaturii la valoarea dorită. Indicatorul
luminos ON/OFF se aprinde și boilerul începe să funcționeze.
3. Boilerul este prevăzut cu o funcție de control automat al temperaturii. Acesta se va opri
automat când este atins nivelul setat și va reporni pentru a asigura o temperatură constantă a
apei în cazul în care aceasta scade sub nivelul setat.
NOTĂ: Nu porniți boilerul fără apă. Rezistența se poate deteriora, defectul neind
acoperit de garanție.
6
7
Page 5
SUPER SLIM
BOILER ELECTRIC CU ACUMULARE
6. Avertizări de siguranță
1. Trebuie să utilizați o rețea de curent alternativ de 220-240V și 50/60Hz. Priza electrică
trebuie prevăzută cu o linie de împământare.
2. Înaintea primei utilizări (sau la prima utilizare după operațiile de întreținere și curățare),
boilerul trebuie umplut cu apă. Umpleți boilerul și conectați-l la rețea. Este interzisă
pornirea aparatului când acesta nu este încă plin.
3. Temperatura maximă a apei poate depăși 75°C. Mai întâi, vericați temperatura apei
cu mâna și nu pulverizați direct pe corp.
4. În cazul în care boilerul este prevăzut cu un robinet de apă pe conducta de intrare a
apei reci, acest robinet trebuie întotdeauna menținut deschis în timpul funcționării.
5. În intervalul de încălzire a apei, este normală apariția unor picături de apă la supapa
de siguranță. Nu blocați evacuarea supapei de siguranță.
6. Conducta de evacuare conectată la evacuarea supapei de siguranță trebuie orientată
în jos și deschisă către atmosferă.
7. Întreținerea
1. Deoarece apa conține micro-impurități și substanțe minerale, pe partea inferioară a
rezervorului interior se vor acumula depuneri după o utilizare îndelungată. Boilerul
trebuie golit pentru îndepărtarea depunerilor.
2. În general, boilerul trebuie curățat o dată pe an. (Dacă este utilizat în zone cu o calitate
scăzută a apei, intervalul de curățare trebuie redus în mod corespunzător.)
3. Anodul de magneziu trebuie înlocuit numai de serviciul de asistență tehnică.
4. Procedurile de golire a boilerului:
Închideți robinetul de intrare a apei și deșurubați supapa de siguranță. Apa va curge
prin racordul de intrare a apei reci până la golire. Alternativ, închideți robinetul de
intrare a apei și ridicați mânerul supapei de siguranță. Apa va evacuată prin supapa
de siguranță.
5. Pentru curățarea componentelor exterioare ale produsului, nu pulverizați apă direct pe
acestea; curățați și uscați ușor cu o lavetă moale.
6. Mențineți exteriorul boilerului uscat și curat.
7. Poate utilizată exclusiv supapa de siguranță originală furnizată cu produsul. Nu
reglați calibrarea la presiune a supapei de siguranță.
8. Orice defecțiune a componentelor electrice trebuie vericată exclusiv de un tehnician
autorizat.
9. În timpul iernii, în cazul în care produsul nu este utilizat o perioadă lungă de timp, apa
trebuie evacuată pentru a împiedica înghețarea rezervorului interior. Nu uitați să opriți
boilerul înainte de evacuare.
10. Ridicați mânerul supapei de siguranță cel puțin o dată pe lună (mai întâi slăbiți șurubul
de blocare) și observați dacă apa este evacuată. În caz contrar, contactați serviciul de
asistență tehnică.
Echipamentul nu este recomandat a utilizat de persoane (inclusiv copii) cu capacități
zice/psihice reduse, sau lipsite de cunoștințe și experiență elementare. Copiii vor trebui
supravegheați de persoane responsabile de siguranța lor pentru a se asigura că aceștia
nu se vor juca cu aparatul.
Notă: Depunerile de impurități și calcar nu fac obiectul garanției. La fel și înlocuirea
anodului de magneziu, care este consumabil.
8. Îndrumar de depanare
Tabelul 2
Defecțiune Cauza Remediere
Boilerul nu furnizează apă
caldă
LED-ul ON/OFF nu se
aprinde
Apă caldă insucientă Temperatura este setată prea
Racordare incorectă a
conductelor
Supapă de siguranță blocată Curățați sau înlocuiți supapa
Boilerul nu se alimenteaza Contactați service
LED-ul s-a ars
jos
Termostat sau rezistenta
defectă
Racordare corectă a
conductelor
Setati o temperatura mai
mare
Contactați service
8
9
Page 6

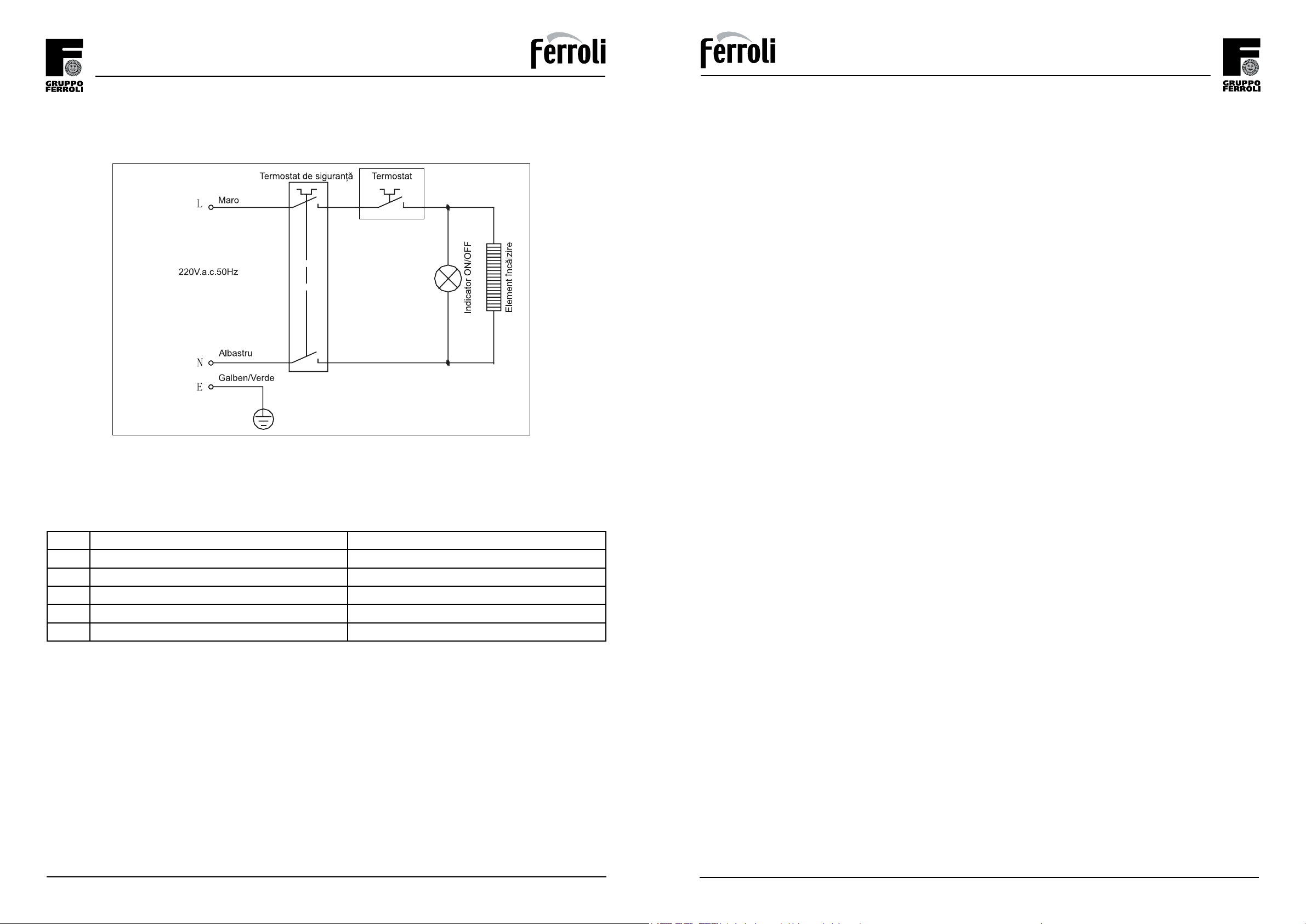

9. Schema electrică
SUPER SLIM
BOILER ELECTRIC CU ACUMULARE
10. Lista componentelor
Nr. Denumire Cantitate
1 Supapă de siguranță 1 bucată
2 Filtru 1 bucată
3 Dibluri, Șuruburi 2 bucăți
4 Carlige de prindere 2 bucăți
5 Manual de utilizare 1 exemplar
Tabelul 3
10
11
Page 7
SUPER SLIM
FERROLI S.p.A. își declină orice responsabilitate pentru posibilele inexactități conținute în
prezentul manual, dacă acestea se datorează unor erori de tipar sau de transcriere. Ne rezervăm
dreptul de a aduce produselor proprii orice modicare ce reiese a necesară sau utilă, fără a
prejudicia caracteristicile esențiale.
