DIVACONDENS D PLUS F24

3

cod. 3541P650 — Rev. 0 - 0/2018

IT ES EN RO PL GR -

ISTRUZIONE PER L’USO L'INSTALLAZIONE E LA MANUTENZIONE

INSTRUCCIONES DE USO, INSTALACIÓN Y MANTENIMIENTO

INSTRUCTIONS FOR USE, INSTALLATION AND MAINTENANCE

INSTRUCğIUNI DE UTILIZARE, INSTALARE ùI ÎNTRETINERE

- INSTRUKCJA OBSáUGI, INSTALACJI I KONSERWACJI ȅǻǾīǴǼȈ ȋȇǳȈǾȈ, ǼīȀǹȉǱȈȉǹȈǾȈ Ȁǹǿ ȈȊȃȉǳȇǾȈǾȈ

Page 2

DIVACONDENS D PLUS F 24

reset

eco comfort

7102

16414

1. AVERTISMENTE GENERALE

• Citiţi cu atenţie avertizările din acest manual de instrucţiuni întrucât oferă indicaţii importante referitoare la siguranţa de instalare, utilizare şi întreţinere.

• Manualul de instrucţiuni constituie parte integrantă şi esenţială a produsului şi trebuie să fie păstrat cu grijă de către utilizator, pentru orice consultare ulterioară.

• În cazul în care aparatul trebuie vândut sau transferat unui alt proprietar sau dacă trebuie mutat, asiguraţi-vă întotdeauna că manualul însoţeşte centrala, astfel încât să poată fi consultat de către noul proprietar şi/sau de către instalator.

• Instalarea şi operaţiunile de întreţinere trebuie efectuate respectând normele în vigoare, în conformitate cu instrucţiunile producătorului, şi trebuie să fie realizate de personal calificat profesional.

• O instalare greşită sau întreţinerea în condiţii necorespunzătoare pot cauza pagube persoanelor, animalelor sau bunurilor. Este exclusă orice responsabilitate din partea produc în general pentru nerespectarea instrucţiunilor oferite de producător.

• Înainte de efectuarea oricărei operaţii de curăţare sau de întreţinere, deconectaţi aparatul de la reţeaua de alimentare acţionând întrerupătorul instalaţiei şi/sau cu ajutorul dispozitivelor corespunzătoare de blocare.

• În caz de defecţiune şi/sau de funcţionare defectuoasă a aparatului, dezactivaţi-l, evitând orice încercare de reparare sau de intervenţie directă. Adresaţi-vă exclusiv personalului calificat profesional. Eventuala reparare sau înlocuire a produselor va trebui efectuată numai de către personalul calificat profesional, utilizându-se exclusiv piese de schimb originale. Nerespectarea celor menţionate mai sus poate compromite siguranţa aparatului.

• Pentru a garanta buna funcţionare a aparatului este indispensabil să solicitaţi personalului calificat efectuarea operaţiilor de întreţinere periodică.

• Acest aparat trebuie să fie destinat numai utilizării pentru care a fost proiectat în mod expres. Orice altă utilizare este considerată necorespunzătoare şi, prin urmare, periculoas

•După despachetare, verificaţi integritatea conţinutului. Materialele de ambalaj nu trebuie lăsate la îndemâna copiilor întrucât constituie o potenţială sursă de pericol.

• Aparatul poate fi utilizat de copii începând de la vârsta de 8 ani şi de persoane cu capacităţi fizice, senzoriale sau mentale reduse, sau lipsite de experienţa şi de cunoştinţele necesare, dacă sunt supravegheate sau dacă au fost instruite în legătură cu folosirea aparatului în siguranţă şi dacă înţeleg care sunt pericolele care pot fi cauzate de acesta. Copiii nu trebuie să se joace cu aparatul. Curăţarea şi întreţine- rea care pot fi realizate de către utilizator pot fi efectuate de copiii cu vârsta de cel puţin 8 ani numai dacă sunt supravegheaţi.

•Dacă aveţi îndoieli, nu utilizaţi aparatul şi adresaţi-vă furnizorului.

• Eliminarea aparatului şi a accesoriilor sale trebuie să se efectueze în mod adecvat, în conformitate cu reglementările în vigoare.

• Imaginile din acest manual sunt o reprezentare simplificată a produsului. În această reprezentare pot exista mici şi nesemnificative diferenţe fată

ătorului pentru pagubele cauzate de greşeli în instalare şi în utilizare, şi

ă.

de produsul furnizat.

MARCAJUL CE CERTIFICĂ FAPTUL CĂ PRODUSELE ÎNDEPLINESC CERINŢELE DE BAZĂ ALE DIRECTIVELOR RELEVANTE ÎN VIGOARE. DECLARAŢIA DE CONFORMITATE POATE FI SOLICITATĂ DE LA PRODUCĂTOR.

5 Afişaj 6 Tastă Resetare - selectare mod Vară/Iarnă - Meniu "Temperatură variabilă" 7 Tastă selectare mod Economy/Comfort - on/off aparat (Pornire/Oprire) 8 Simbol apă caldă menajeră 9 Indicator funcţionare apă caldă menajeră 10 Indicator mod Vară 11 Indicator multi-funcţie 12 Indicator modul Eco (Economy) 13 Indicator funcţionare încălzire 14 Simbol încălzire 15 Indicator arzător aprins şi nivel de putere curentă (Clipeş

funcţiei de anomalie ardere)

16 Conexiune Service Tool 17 Hidrometru

Indicaţii în timpul funcţionării Încălzire

Cererea de încălzire (generată de Termostatul de cameră sau de Cronocomanda la distanţă) e indicată de aprinderea cu intermitenţă a aerului cald de deasupra caloriferului pe afişaj.

Pe afişaj (det. 11 - fig. 1) apare temperatura curentă de la turul încălzirii iar în intervalul de aşteptare pentru încălzire, mesajul “d2”.

Circuit apă caldă menajeră

Cererea de apă caldă menajeră (generată de deschiderea robinetului de apă caldă menajeră) e indicată de către aprinderea cu intermitenţă a apei calde de sub robinet pe afişaj.

Pe afişaj (det. 11 - fig. 1) apare temperatura curentă de ieşire a apei calde menajere şi, în intervalul de aşteptare pentru apă menajeră, mesajul “d1“.

Comfort

Cererea Comfort (resetarea temperaturii interne a centralei) este indicată termitentă a apei calde de sub robinetul de pe afişaj. Pe afişaj (det. 11 - fig. 1) apare temperatura curentă a apei din centrală.

Anomalie

În caz de anomalie (vezi cap. 4.4), pe afişaj este vizualizat codul defecţiunii (det. 11 fig. 1) şi, în intervalul de aşteptare de siguranţă, mesajele “d3”, “d4” şi “d5”.

2.3 Pornirea şi oprirea Racordarea la reţeaua electrică

• În timpul primelor 5 secunde, pe afişaj apare versiunea software a cartelei.

•Deschideţi robinetul de gaz din amonte de centrală.

• Centrala esta pregătită pentru funcţionarea automată de fiecare dată când deschi- deţi robinetul de apă caldă menajeră sau când există o cerere de încălzire (generată de Termostatul de cameră sau de Cronocomanda la distanţă).

Oprirea şi pornirea centralei

Apăsaţi pe tasta on/off (det. 7 - fig. 1) timp de 5 secunde.

te intermitent în timpul

de clipirea in-

2. INSTRUCŢIUNI DE UTILIZARE

2.1 Prezentare

Stimate Client, DIVACONDENS D PLUS F 24 este un generator termic cu cameră etanşă, pentru încăl-

zire şi pentru prepararea apei calde menajere, cu condensare, cu randament foarte ridicat, care funcţionează cu gaz natural sau GPL şi este dotat cu sistem de control cu microprocesor.

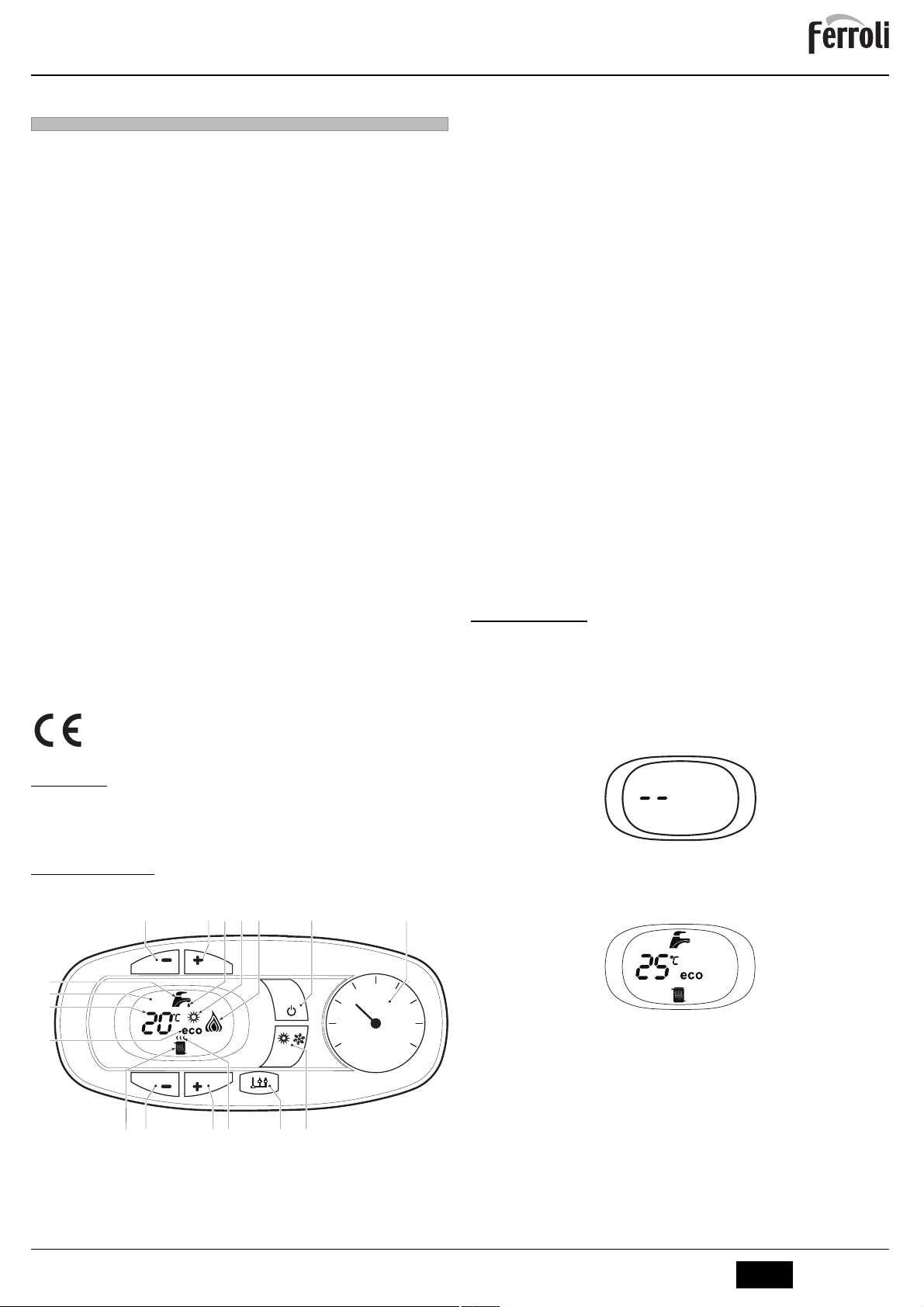

2.2 Panoul de comandă Panou

Legendă panou fig. 1 1 Tastă pentru micşorarea temperaturii apei calde menajere

2 Tastă pentru mărirea temperaturii apei calde menajere 3 Tastă pentru micşorarea temperaturii din instalaţia de încălzire 4 Tastă pentru mărirea temperaturii din instalaţia de încălzire

fig. 1 - Panoul de control

fig. 2- Oprirea centralei

Când centrala este oprită, cartela electronică mai este încă alimentată cu energie electrică. Este dezactivată funcţionarea circuitului de apă caldă menajeră şi a circuitului de încălzire. Rămâne activ sistemul antiîngheţ. Pentru a porni din nou centrala, apăsaţi din nou pe tasta on/off (det. 7 - fig. 1) timp de 5 secunde.

fig. 3

Centrala va fi pregătită imediat pentru funcţionare, de fiecare dată când deschide netul de apă caldă menajeră sau când există o cerere de încălzire (generată de Termostatul de cameră sau de Cronocomanda la distanţă).

Dacă întrerupeţi alimentarea cu energie electrică şi/sau cu gaz a aparatului, si- stemul antiîngheţ nu mai funcţionează. Pe perioada întreruperilor de lungă du-

rată în timpul iernii, pentru a evita defecţiunile cauzate de îngheţ, se recomandă să evacuaţi toată apa din centrală, atât apa menajeră cât şi cea din instalaţie; sau să evacuaţi numai apa menajeră şi să introduceţi lichidul antigel corespunzător în instalaţia de încălzire, conform instrucţiunilor din sez. 3.3.

ţi robi-

cod. 3541P650 - Rev. 03 - 09/2018

Page 3

DIVACONDENS D PLUS F 24

90 85

20 10 0 -10 -20

68910 7

90 85

8910

568910 7

OFFSET = 20 OFFSET = 40

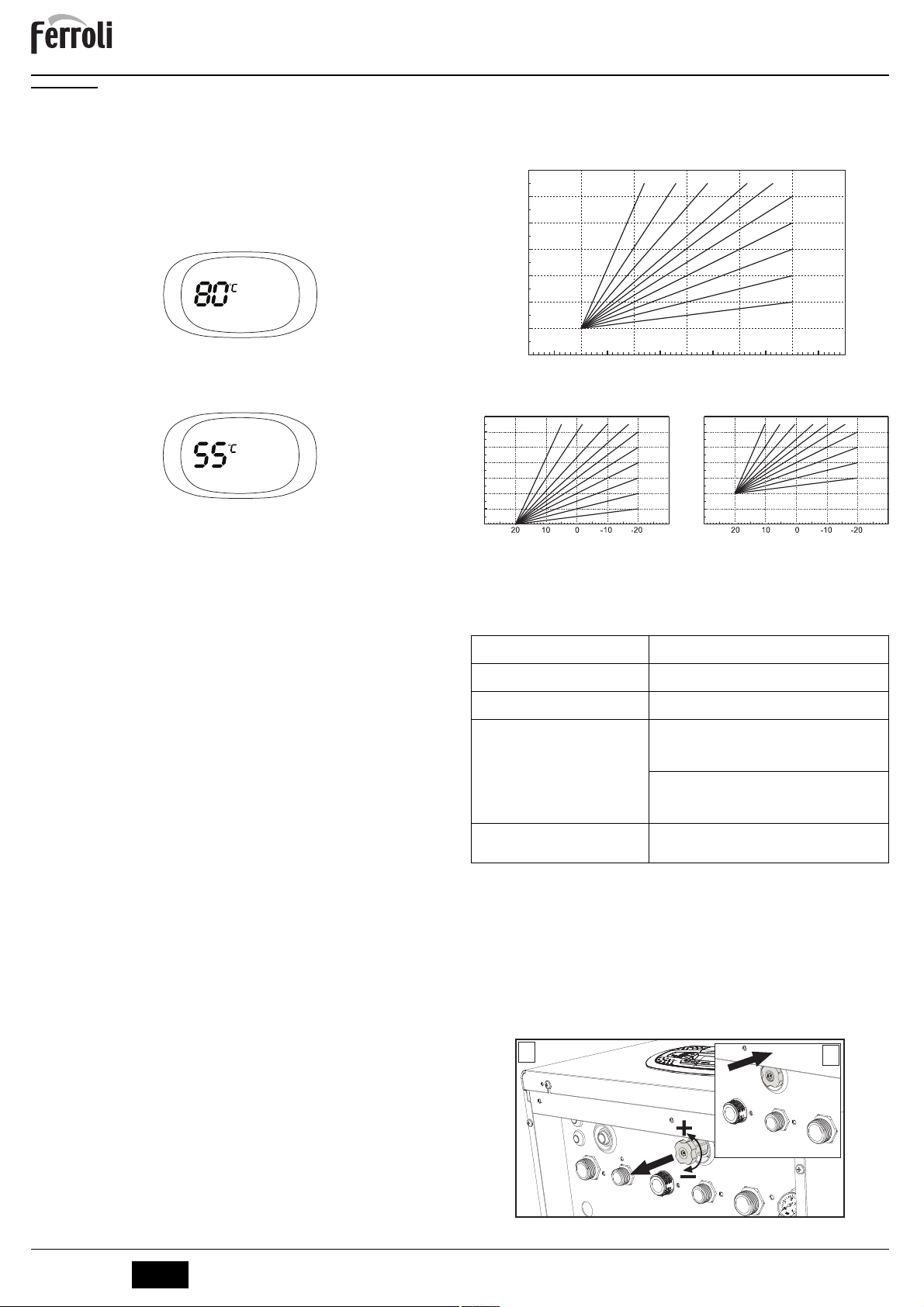

2.4 Reglările Comutarea Vară/Iarnă

Apăsaţi pe tasta vară/iarnă (det. 6 - fig. 1) timp de 2 secunde. Pe afişaj se activează simbolul Vară (det. 10 - fig. 1): centrala va prepara numai apă cal-

dă menajeră. Rămâne activ sistemul antiîngheţ. Pentru a dezactiva modul Vară, apăsaţi din nou pe tasta vară/iarnă (det. 6 - fig. 1) timp

de 2 secunde.

Reglarea temperaturii în circuitul de încălzire

Cu ajutorul butoanelor pentru încălzire (det. 3 şi 4 fig. 1), temperatura poate fi modificată de la o valoare minimă de 30°C la o valoare maximă de 80°C; oricum, se recomandă să nu lăsaţi centrala să funcţioneze sub 45°C.

fig. 4

Reglarea temperaturii în circuitul de apă menajeră

Cu ajutorul butoanelor pentru apa menajeră (det. 1 şi 2 - fig. 1), modificaţi temperatura de la un minim de 40°C la un maxim de 55°C.

fig. 5

Reglarea temperaturii ambientale (cu termostat ambiental opţional)

Stabiliţi cu ajutorul termostatului ambiental temperatura dorită în interiorul încăperilor. Dacă nu este prevăzută la temperatura dorită, stabilită pentru turul instalaţiei.

cu termostat ambiental, centrala asigură menţinerea instalaţiei

Reglarea temperaturii ambientale (cu cronocomandă la distanţă opţională)

Stabiliţi cu ajutorul cronocomandei la distanţă temperatura ambientală dorită în interiorul încăperilor. Centrala va regla temperatura apei din instalaţie în funcţie de temperatura cerută în încăpere. În ceea ce priveşte funcţionarea cu cronocomandă la distanţă, urmaţi instrucţiunile din manualul de utilizare.

Selectarea ECO/COMFORT

Aparatul este dotat cu o funcţie care asigură o viteză ridicată de preparare a apei calde menajere şi un confort maxim pentru utilizator. Când dispozitivul este activat (modul COMFORT), temperatura apei din centrală este menţinută, permiţând aşadar ca apa caldă să fie disponibilă imediat, la ieşirea din centrală, la deschiderea robinetului, evitânduse timpii de aşteptare.

Dispozitivul poate fi dezactivat de către utilizator (modul ECO) apăsând tasta eco/ comfort (det. 7 - fig. 1). În modul ECO, pe afişaj se activează simbolul ECO (det. 12 - fig. 1). Pentru a activa modul COMFORT apăsaţi din nou pe tasta eco/comfort (det. 7 fig. 1).

Temperatură variabilă

Când este instalată sonda externă (opţional), sistemul de reglare al centralei lucrează cu “Temperatură variabilă”. În acest mod, temperatura din instalaţia de încălzire este reglată în funcţie de condiţiile climatice externe, astfel încât să se garanteze un confort ridicat şi economie de energie tot anul. În special când creşte temperatura externă se reduce temperatura din turul instalaţiei, în funcţie de o anumită “curbă de compensare”.

Când reglarea este pe “Temperatură variabilă”, temperatura setată cu ajutorul tastelor de încălzire (det. 3 - fig. 1) devine temperatura maximă din turul instalaţiei. Se recomandă să se regleze la valoarea maximă pentru a permite sistemului să regleze total intervalul util de funcţionare.

Centrala trebuie reglată în faza de instalare de personal calificat. Utilizatorul poate efectua oricum eventuale modificări pentru îmbunătăţirea confortului.

Curba de compensare şi deplasarea curbelor

sând pe tasta Reset (det. 6 - fig. 1) timp de 5 secunde se accesează meniul "Tem-

Apă peratură variabilă"; se afişează mesajul "CU" care clipeşte intermitent.

Cu ajutorul butoanelor pentru apa menajeră (det. 1 - fig. 1) reglaţi curba dorită de la 1 la 10 în funcţie de caracteristică (fig. 6). Reglând curba la 0, reglarea Temperatură Variabilă este dezactivată.

Apăsaţi pe tastele pentru încălzire (det. 3 - fig. 1) pentru a accesa deplasarea paralelă a curbelor; se afişează mesajul "OF" care clipeşte intermitent. Cu ajutorul butoanelor pentru apa menajeră (det. 1 - fig. 1) reglaţi deplasarea paralelă a curbelor în funcţie de caracteristică (fig. 7).

cod. 3541P650 - Rev. 03 - 09/2018

Apăsând din nou pe tasta Reset (det. 6 - fig. 1) timp de 5 secunde se iese din meniul "Temperatură variabilă".

Dacă temperatura ambiantă e mai mică faţă de valoarea dorită, se recomandă să se- lectaţi o curbă de ordin superior şi invers. Continuaţi cu măriri sau micşor

ări de câte o

unitate şi verificaţi rezultatul în încăpere.

fig. 6 - Curbe de compensare

fig. 7 - Exemplu de deplasare paralelă a curbelor de compensare

Reglările de la cronocomanda la distanţă

Dacă la centrală este conectată Croncomanda la distanţă (opţional), reglările

de mai sus trebuie efectuate conform indicaţiilor din tabel 1.

Tabel. 1

Reglarea temperaturii în circuitul de încălzire

Reglarea temperaturii în circuitul de apă menajeră

Comutarea Vară/Iarnă

Selectarea ECO/COMFORT

Temperatură variabilă

Reglarea poate fi efectuată fie din meniul Cronocomenzii la distanţă, fie de la panoul de comandă al centralei.

Modul Vară are prioritate înaintea unei eventuale cereri de încăl- zire de la Cronocomanda la distanţă.

Dezactivând circuitul de apă caldă menajeră din meniul Croncomenzii la distanţă, centrala selectează modul Economy. În această situaţie, tasta centralei e dezactivat

Activând circuitul de apă caldă menajeră din meniul Croncomenzii la distanţă, centrala selectează modul Comfort. În această situaţie, cu tasta lei se poate selecta unul dintre cele dou

Atât Cronocomanda la distanţă cât şi cartela centralei efectuează reglarea Temperaturii Variabile: dintre cele două, are prioritate Temperatura Variabilă de la cartela centralei.

eco/comfort

det. 7 - fig. 1) de pe panoul

eco/comfort

(det. 7 - fig. 1) de pe panoul centra-

moduri.

Reglarea presiunii hidraulice din instalaţie

Presiunea de umplere a instalaţiei reci, indicată de hidrometrul centralei (det. 2 - fig. 8), trebuie să fie de aproximativ 1,0 bar. Dacă presiunea în instalaţie coboară la valori inferioare celei minime, centrala se opreşte, iar pe ecran se afişează anomalia F37. Scoateţi butonul de umplere (det. 1 - fig. 8) şi rotiţi-l în sens antiorar pentru a-l readuce la valoarea iniţială. Închideţi-l întotdeauna la terminarea operaţiei.

După restabilirea presiunii din instalaţie, centrala va activa ciclul de evacuare a aerului, de 300 secunde, identificat pe afişaj cu Fh.

Pentru a evita blocarea centralei, se recomandă să verificaţi periodic, cu instalaţia rece, presiunea citită pe manometru. În caz că presiunea este mai mică de 0,8 bar, se recomandă să o restabiliţi.

fig. 8- Buton de umplere

Page 4

DIVACONDENS D PLUS F 24

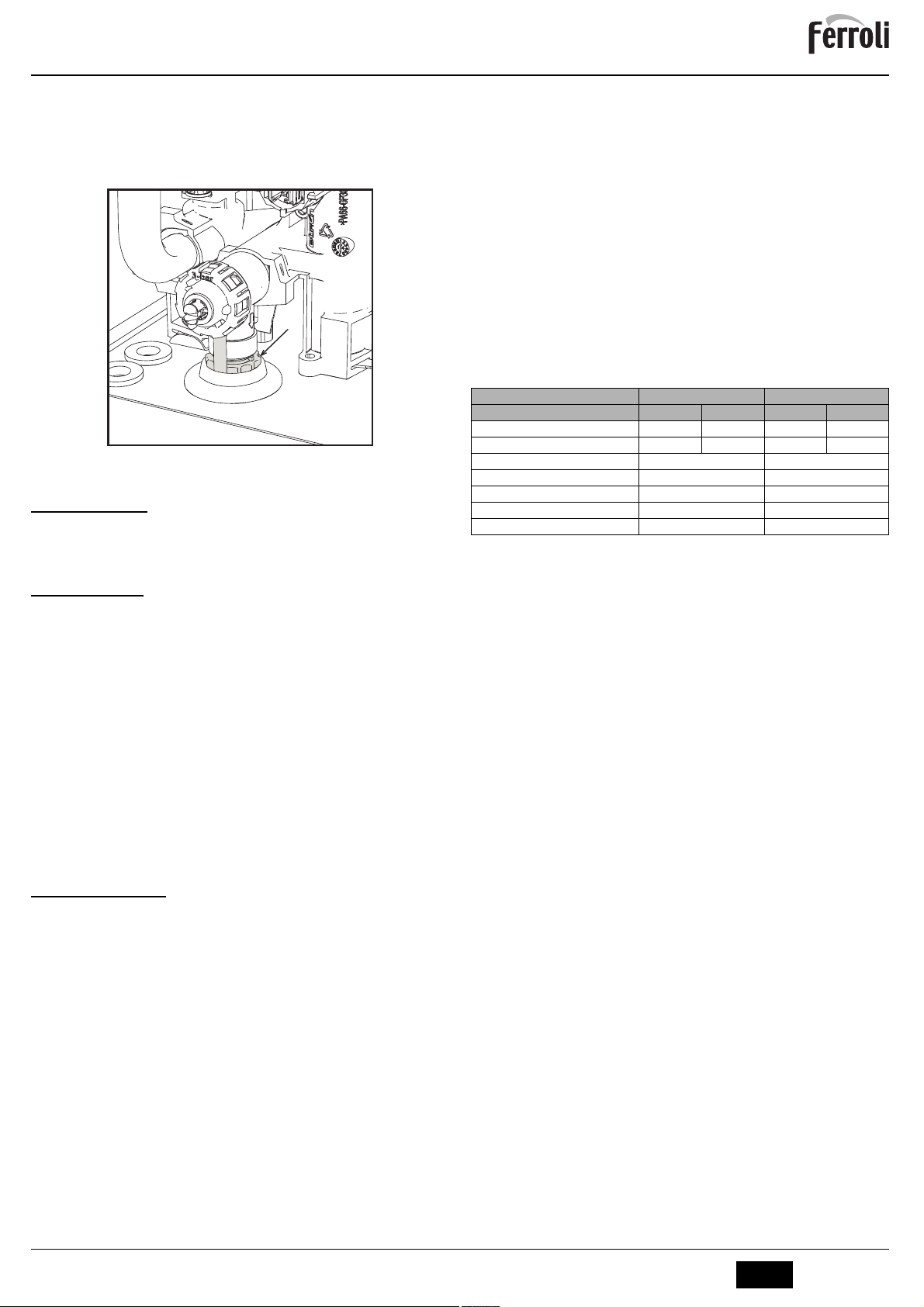

Golirea instalaţiei

Colierul robinetului de golire este poziţionat sub supapa de siguranţă situată în interiorul centralei.

Pentru a goli instalaţia, rotiţi colierul (det. 1 - fig. 9) în sens antiorar, pentru a deschide robinetul. Evitaţi să folosiţi orice fel de unelte şi folosiţi numai mâinile.

Pentru a goli doar apa din centrală, închideţi preventiv supapele de izolare dintre instalaţie şi centrală, înainte de a acţiona asupra colierului.

fig. 9- Supapă de siguranţă cu robinete de golire

3. INSTALAREA

3.1 Dispoziţii generale

INSTALAREA CENTRALEI TREBUIE EFECTUATĂ NUMAI DE PERSONAL SPECIALIZAT ŞI CU CALIFICARE RECUNOSCUTĂ, RESPECTÂNDU-SE TOATE INSTRUCŢIUNILE MENŢIONATE ÎN PREZENTUL MANUAL TEHNIC, DISPOZIŢIILE LEGALE ÎN VIGOARE, CERINŢELE NORMELOR NAŢIONALE ŞI LOCALE ŞI CONFORM REGULILOR DE BUNĂ FUNCŢIONARE TEHNICĂ.

3.2 Locul de instalare Circuitul de combustie al aparatului este etanş faţă de mediul de instalare

şi, prin urmare, aparatul poate fi instalat în orice încăpere, în afară de ga-

raje personale sau industriale. Cu toate acestea, mediul de instalare trebuie să fie suficient de ventilat, pentru a evita crearea condiţiilor de pericol, în caz că se produc totuşi mici pierderi de gaz. În caz contrar, poate exista riscul de asfixie şi de intoxicare sau se pot produce explozii şi incendii. Această normă de siguranţă este impusă de Directiva CEE nr. 2009/142 pentru toate aparatele care utilizează gaz, chiar şi pentru cele cu aşa-numita "cameră etanşă".

Aparatul este adecvat pentru funcţionarea într-un loc parţial protejat, cu o temperatură minimă de -5°C. Dacă este dotat cu kitul antiîngheţ corespunzător, poate fi utilizat la o temperatură minimă de până la -15°C. Centrala trebuie să fie instalată într-un loc adăpostit, de exemplu sub streaşina unui acoperiş, în interiorul unui balcon sau într-o nişă ferită.

În locul de instalare nu trebuie să existe praf, obiecte sau materiale inflamabile sau gaze corozive.

Centrala este proiectată pentru instalarea suspendată pe perete şi este dotată în serie cu un cadru de fixare. Fixarea pe perete trebuie să garanteze o susţinere stabilă şi eficientă a generatorului.

Dacă aparatul este inclus într-un corp de mobilier sau este montat lângă piese

de mobilier, trebuie asigurat spaţiul necesar pentru demontarea carcasei şi pentru desfăşurarea activităţilor normale de întreţinere.

3.3 Racordurile hidraulice

Măsuri de precauţie

Orificiul de evacuare al supapei de siguranţă trebuie să fie racordat la o pâlnie sau la un tub de colectare, pentru a evita scurgerea apei pe jos în caz de su-

prapresiune în circuitul de încălzire. În caz contrar, dacă supapa de evacuare intervine, inundând încăperea, producătorul centralei nu va putea fi considerat răspunzător.

Înainte de efectuarea racordării, verificaţi ca aparatul să fie pregătit pentru funcţionarea cu tipul de combustibil disponibil şi efectuaţi o curăţare corectă a

tuturor conductelor instalaţiei.

Efectuaţi conexiunile la racordurile corespunzătoare, conform desenului din fig. 24 şi simbolurilor de pe aparat.

Notă: aparatul este dotat cu bypass intern în circuitul de încălzire.

Caracteristicile apei din instalaţie

Centralele DIVACONDENS D PLUS F 24 sunt adecvate pentru instalarea în sisteme de încălzire cu un aflux de oxigen nesemnificativ (cf. sistemele "cazul

I" norma EN14868). În sistemele cu aflux de oxigen continuu (de ex. instalaţii în pardoseală fără ţevi antidifuzie sau cu vas de expansiune deschis) sau intermitent (sub 20% din conţinutul de apă din instalaţie) trebuie să fie prevăzut un separator fizic (de ex. un schimbător de căldură cu plăci).

Apa din interiorul unei instalaţii de încălzire trebuie să respecte legile şi regle- mentările în vigoare, trebuie să corespundă caracteristicilor indicate de norma UNI 8065 şi trebuie să se respecte prevederile normei EN14868 (protecţia materialelor metalice împotriva coroziunii).

Apa de umplere (prima umplere şi completările succesive) trebuie să fie limpede, cu duritatea indicată în tabelul indicat mai jos, şi trebuie tratată cu substanţe de tratare care să fie adecvate pentru a împiedica producerea de depuneri şi de fenomene de coroziune şi care să nu fie agresive cu metalele şi cu materialele plastice, să nu dezvolte gaze şi, în instalaţiile la temperatură joasă piedice proliferarea maselor bacteriene sau microbiene.

Apa din instalaţie trebuie să fie verificată periodic (cel puţin de două ori pe an, în timpul sezonului de utilizare a instalaţiei, conform prevederilor din UNI8065) şi trebuie să aibă un aspect cât mai limpede posibil şi trebuie să respecte limitele indicate în tabelul următor.

INSTALAŢIE EXISTENTĂ INSTALAŢIE NOUĂ

PARAMETRI APĂ P < 150 kW P > 150 kW P < 150 kW P > 150 kW

Duritate totală apă de umplere (°F) <10 <5 <10 <5 Duritate totală apă din instalaţie (°F) <15 <10 <10 <5 PH 7 < Ph < 8,5 7 < Ph < 8,5 Cupru Cu (mg/l) Cu < 0,5 mg/l Cu < 0,5 mg/l Fier Fe (mg/l) Fe < 0,5 mg/l Fe < 0,5 mg/l Cloruri (mg/l) Cl < 30 mg/l Cl < 30 mg/l Conductibilitate (µS/cm) < 200 µS/cm < 200 µS/cm

Trebuie să conţină produse chimice de tratare cu o concentraţie suficientă pentru a proteja instalaţia cel puţin un an. În instalaţiile la temperatură joasă nu trebuie să fie prezente încărcături bacteriene sau microbiene.

Produsele de tratare, aditivii, inhibitorii şi lichidele antigel trebuie să fie declarate de către producător ca fiind adecvate pentru utilizarea în instalaţii de încălzi- re şi că nu produc deteriorarea schimbătorului de căldură al centralei sau a altor componente şi/sau materiale din componenţa centralei şi a instalaţiei.

Produsele chimice de tratare trebuie să asigure o dezoxigenare completă a apei, trebuie să ne (cuprul şi aliajele sale), substanţe care să împiedice depunerile de calcar, stabilizatori de pH neutru şi, în instalaţiile la temperatură joasă, produse biocide specifice pentru utilizarea în instalaţiile de încălzire.

Produse chimice de tratare recomandate:

SENTINEL X100 şi SENTINEL X200 FERNOX F1 şi FERNOX F3

Aparatul este dotat cu un sistem antiîngheţ care activează centrala în modul în- călzire când temperatura apei din turul instalaţiei scade sub 6 °C. Dispozitivul nu este activ dacă se întrerupe alimentarea electrică şi/sau cu gaz a aparatului. Dacă este necesar, utilizaţi pentru protecţia instalaţiei un lichid antigel adecvat, care să corespundă cerinţelor prezentate mai sus şi prevăzute de norma UNI

8065. În prezenţa unor tratamente fizico-chimice adecvate ale apei, atât ale celei din

instalaţie, cât şi ale celei de alimentare, şi a unor controale corespunzătoare frecvente care să asigure parametrii necesari, exclusiv pentru aplicaţii de proces industrial, este permis să se instaleze produsul în instalaţii cu vas deschis, cu o înălţime hidrostatică nime de funcţionare indicată în specificaţiile tehnice ale produsului.

Prezenţa depunerilor pe suprafeţele de schimb de căldură ale centralei din cauza nerespectării indicaţiilor de mai sus va duce la nerecunoaşte- rea garanţiei.

Sistem antiîngheţ, lichide antiîngheţ, aditivi şi inhibitori

Dacă e necesar, este permisă utilizarea de lichide antigel, aditivi şi inbitori, numai dacă producătorul lichidelor sau al aditivilor respectivi oferă o garanţie care să asigure că produsele sale sunt corespunzătoare şi nu provoacă defectarea schimbătorului de căldură al centralei sau a altor componente şi/sau materiale din centrală şi din instalaţie. Este interzisă utilizarea lichidelor antigel, a aditivilor şi a inhibitorilor generali, care nu sunt adecvaţi pentru utilizarea în instalaţiile termice şi care nu sunt compatibili cu materialele din centrală şi din instalaţie.

conţină substanţe protectoare specifice pentru metalele galbe-

a vasului care să garanteze respectarea presiunii mi-

, să îm-

cod. 3541P650 - Rev. 03 - 09/2018

Page 5

DIVACONDENS D PLUS F 24

139

138

3456

PWM

Ø 100

Ø 60

041001X0

Ø 100

Ø 60

120

142

041002X0

Ø 80

Ø 127

120

147

041006X0

3.4 Racordarea la gaz

Branşarea la gaz trebuie să fie efectuată la racordul corespunzător (vezi fig. 24) în conformitate cu normele în vigoare, cu o ţeavă metalică rigidă, sau la perete cu o ţeavă flexibilă continuă din oţel inox, interpunând un robinet de gaz între instalaţie şi centrală. Verificaţi ca toate racordurile la gaz să fie etanşe.

3.5 Racordurile electrice

AVERTIZĂRI

ÎNAINTE DE ORICE OPERAŢIE CARE PREVEDE ÎNLĂTURAREA CARCASEI, DECONECTAŢI CENTRALA DE LA REŢEAUA ELECTRICĂ DE LA ÎN-

TRERUPĂTORUL GENERAL. NU ATINGEŢI ÎN NICIUN CAZ COMPONENTELE ELECTRICE SAU CON-

TACTELE CÂND ÎNTRERUPĂTORUL GENERAL ESTE CUPLAT! EXISTĂ PERICOLUL DE ELECTROCUTARE, CU RISCUL DE RĂNIRE SAU DECES!

Aparatul trebuie să fie racordat la o instalaţie eficientă de împământare, realizată în conformitate cu normele de siguranţă în vigoare. Solicitaţi personalului

calificat profesional să verifice eficienţa şi compatibilitatea instalaţiei de împământare, producătorul nefiind responsabil pentru eventualele pagube cauzate de neefectuarea împământării instalaţiei.

Centrala este precablată şi este dotată cu cablu de racordare la linia electrică de tip tripolar, fără ştecher. Conexiunile la reţea trebuie efectuate cu un racord fix şi trebuie să fie dotate cu un întrerupător bipolar ale cărui contacte să aibă o deschidere de cel puţin 3 mm, interpunând siguranţe de max. 3A între centrală şi reţea. Este important să respectaţi polarităţile (LINIE: cablu maro / NUL: cablu albastru / ÎMPĂMÂNTARE: cablu galben-verde) pentru conexiunile la reţeaua electrică.

Cablul de alimentare al aparatului NU TREBUIE SĂ FIE ÎNLOCUIT DE UTILI- ZATOR. În cazul deteriorării cablului, opriţi aparatul, iar pentru înlocuirea

acestuia adresaţi-vă exclusiv personalului calificat profesional. În caz de înlocuire, utilizaţi numai cabluri “HAR H05 VV-F” 3x0,75 mm2 cu un diametru exterior maxim de 8 mm.

Termostatul de cameră (opţional)

ATENŢIE: TERMOSTATUL DE CAMERĂ TREBUIE SĂ AIBĂ CONTACTELE CURATE. DACĂ SE CONECTEAZĂ 230 V. LA BORNELE TERMOSTATULUI

DE CAMERĂ, SE DETERIOREAZĂ IREMEDIABIL CARTELA ELECTRONICĂ. La racordarea unei cronocomenzi sau timer, evitaţi să alimentaţi aceste dispo-

zitive de la contactele lor de întrerupere. Alimentarea lor trebuie efectuată prin intermediul unui racord direct de la reţea sau prin baterii, în funcţie de tipul de dispozitiv.

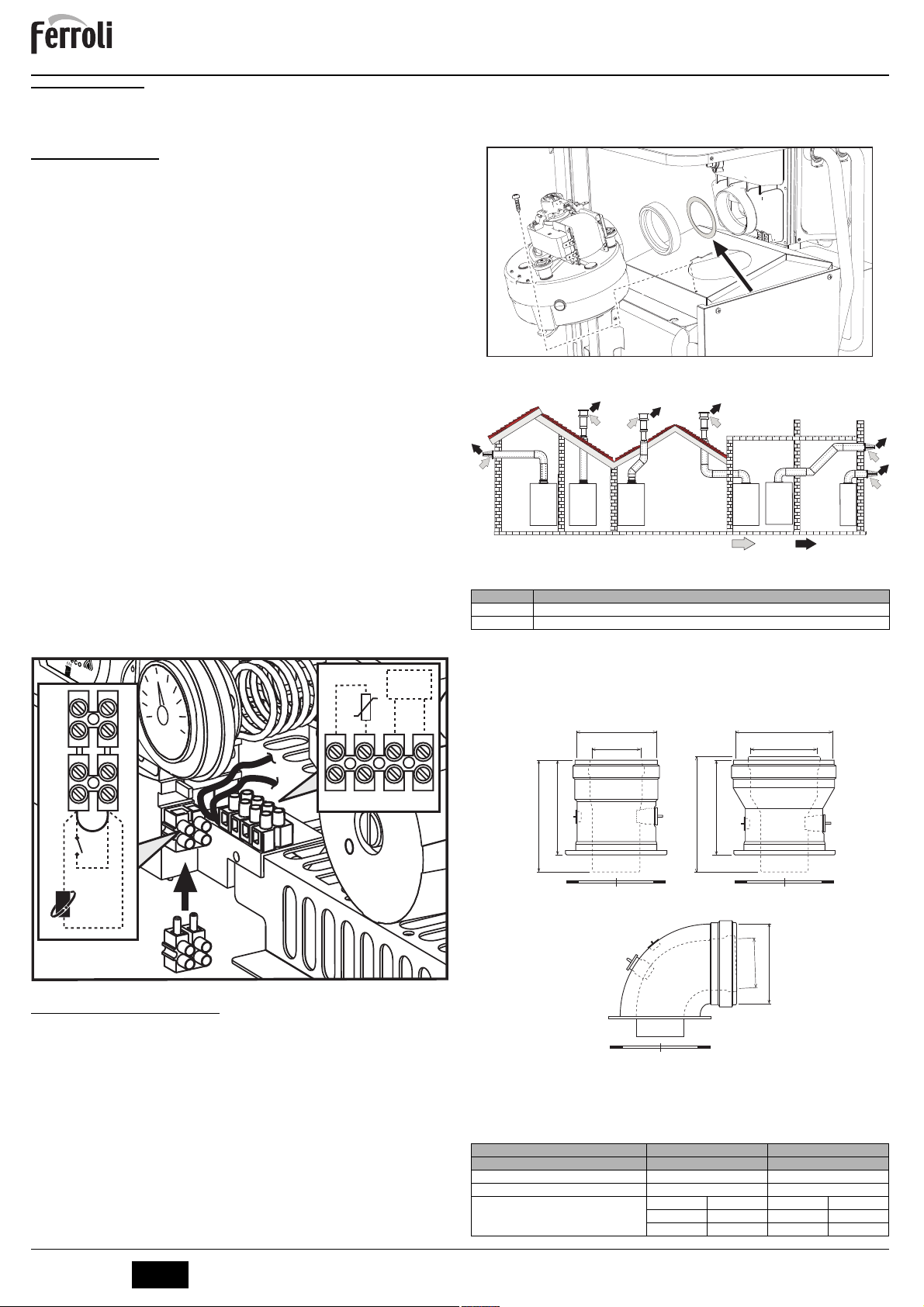

Accesul la panoul de borne electric

După ce aţi scos carcasa veţi putea avea acces la panoul de borne electric. Dispunerea bornelor pentru diferitele conexiuni este indicată şi în diagrama electrică din fig. 28.

Diafragme

Pentru funcţionarea centralei este necesar să montaţi diafragmele livrate o dată cu apa- ratul, conform indicaţiilor prezentate în tabelele de mai jos.

Pentru înlocuirea diafragmei (det. 1 - fig. 11), procedaţi aşa cum se indică în fig. 11.

fig. 11

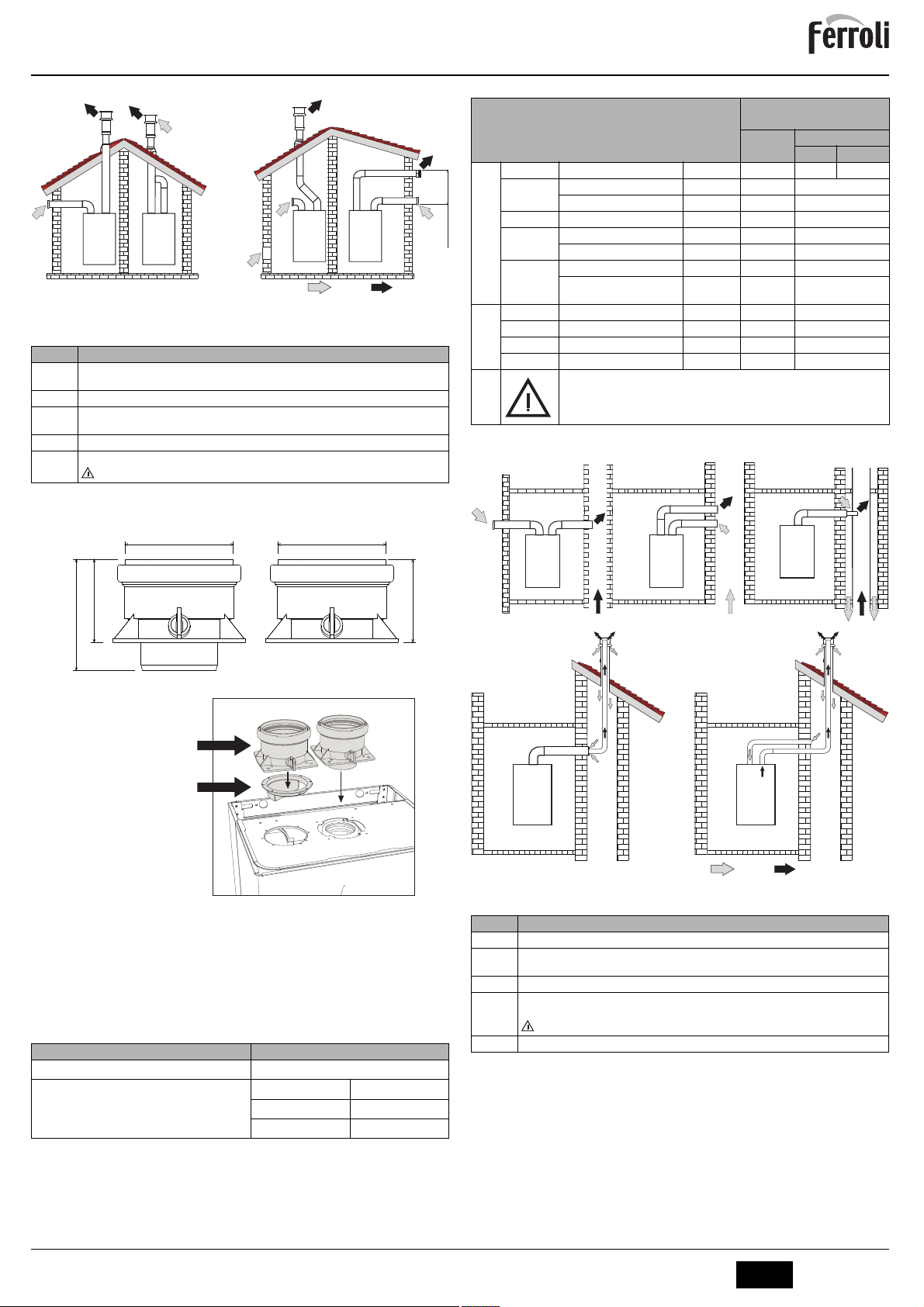

Racordarea cu tuburi coaxiale

fig. 12 - Exemple de racordare cu tuburi coaxiale ( = Aer / = Gaze arse)

Tabel. 2 - Tipologie

Tip Descriere C1X C3X

Pentru conectarea coaxială, montaţi pe aparat unul dintre următoarele accesorii de pornire. Pentru cotele pentru efectuarea orificiilor în perete, consulta ca eventualele porţiuni orizontale ale conductelor de evacuare a gazelor arse să aibă o uşoară înclinare către centrală, pentru a evita ca eventualul condens să se scurgă spre exterior şi să picure.

Admisie şi evacuare orizontală, pe perete Admisie şi evacuare verticală, pe acoperiş

ţi fig. 25. Este necesar

3.6 Conducte de evacuare gaze arse

Măsuri de precauţie

Aparatul este de "tipul C" cu cameră etanşă şi tiraj forţat, conductele de admisie aer şi de evacuare a gazelor arse trebuie să fie racordate la unul dintre sistemele de evacuare/ admisie indicate în continuare. Aparatul este omologat pentru a funcţiona cu toate configuraţiile de hornuri Cny indicate pe plăcuţa cu datele tehnice. Cu toate acestea, e posibil ca unele configuraţii să fie limitate în mod expres sau să nu fie permise de legi, norme sau regulamente locale. Înainte de a trece la instalare verificaţi şi respectaţi cu stricteţe prevederile respective. Respectaţi, de asemenea, dispoziţiile referitoare la poziţionarea terminalelor pe perete şi/sau acoperiş şi distanţele minime faţă de ferestre, pereţi, deschideri de aerisire etc.

fig. 10- Accesul la panoul de borne

cod. 3541P650 - Rev. 03 - 09/2018

fig. 13 - Accesorii de pornire pentru conducte coaxiale

Tabel. 3 - Diafragme pentru conducte coaxiale, pentru modelul DIVACONDENS D PLUS F 24

Lungime maximă permisă 6 m 12 m

Factor de reducere cot 90° 1 m 0,5 m Factor de reducere cot 45° 0,5 m 0,25 m

Diafragmă de utilizat

Coaxial 60/100 Coaxial 80/125

0 ÷ 2 m Ø 45 0 ÷ 6 m Ø 45 2 ÷ 4 m Ø 50 6 ÷ 12 m fără diafragmă 4 ÷ 6 m fără diafragmă

Page 6

DIVACONDENS D PLUS F 24

C5x

B2x

C1x

max 50 cm

Ø 81Ø 81

Ø 65

Ø 87

Ø 65

041039X0

cod. 041039X0

cod. 3900C110

Racordarea cu tuburi separate

fig. 14 - Exemple de racordare cu conducte separate ( = Aer / = Gaze ar-

se)

Tabel. 4 - Tipologie

Tip Descriere

Admisie şi evacuare orizontală, pe perete. Terminalele de intrare/ieşire trebuie să fie concentrice sau să

C1X

fie suficient de apropiate, încât să fie supuse unor condiţii de vânt similare (distanţă de maxim 50 cm)

C3X

Admisie şi evacuare verticală, pe acoperiş. Terminale de intrare/ieşire ca pentru C12

C5X

Admisie şi evacuare separate, pe perete sau pe acoperiş, dar în orice caz în zone cu presiuni diferite. Evacuarea şi admisia nu trebuie să fie poziţionate pe pereţi situaţi faţă în faţă

C6X

Admisie şi evacuare cu conducte certificate separat (EN 1856/1)

B2X

Admisie din încăperea de instalare şi evacuare pe perete sau pe acoperiş

IMPORTANT - ÎNCĂPEREA TREBUIE SĂ FIE DOTATĂ CU O AERISIRE ADECVATĂ

Pentru racordarea conductelor separate montaţi pe aparat următoarele accesorii de pornire:

Tabel. 6 - Accesorii

TUB

1 m M/F 1KWMA83W 1,0 1,6 2,0

COT

45° M/F 1KWMA65W 1,2 1,8 90° M/F 1KWMA01W 1,5 2,0

TRONSON TERMINAL

COŞ DE FUM

REDUCŢIE TERMINAL

cu priză test 1KWMA70W 0,3 0,3 aer la perete 1KWMA85A 2,0 gaze arse la perete cu antivânt 1KWMA86A - 5,0 Aer/gaze arse dublu 80/80 010027X0 - 12,0 Numai ieşire gaze arse Ø80 010026X0 +

TUB

1 m M/F 1KWMA89W 6.0

COT

90° M/F 1KWMA88W 4.5 80/60 041050X0 5.0 gaze arse la perete cu antivânt 1KWMA90A 7.0

ATE NŢIE: DATE FIIND PIERDERILE RIDICATE DE SARCINĂ ALE ACCESORIILOR

60, UTILIZAŢI-LE NUMAI DACĂ ESTE NECESAR ŞI ÎN DREPTUL ULTIMEI PORŢIUNI

A TRASEULUI DE EVACUARE A GAZELOR ARSE.

Racordarea la hornuri colective

1KWMA86U

Pierderi în m

Aspirare

aer

-4,0

Evacuare gaze arse

Vertical Orizontal

fig. 15 - Accesoriu de pornire pentru conducte separate

Înainte de a trece la instalare, verificaţi să nu fie depăşită lungimea maximă permisă, cu ajutorul unui calcul simplu:

1. Stabiliţi complet schema sistemului cu coşuri duble, inclusiv accesoriile şi termina-

lele de ieşire.

2. Consultaţi tabel 6 şi identificaţi pierderile în m

ponent, în funcţie de poziţia de instalare.

3. Verificaţi ca suma totală a pierderilor să fie inferioară sau egală cu lungimea maximă

permisă în tabel 5.

(metri echivalenţi) ale fiecărui com-

Tabel. 5 - Diafragme pentru conducte separate DIVACONDENS D PLUS F 24

Conducte separate

Lungime maximă permisă 60 m

Diafragmă de utilizat

0 ÷ 20 m

20 ÷ 45 m

45 ÷ 60 m

Ø 45

Ø 50

Fără diafragmă

fig. 16 - Exemple de racordare la hornuri ( = Aer / = Gaze arse)

Tabel. 7 - Tipologie

Tip Descriere C2X C4X

C8X B3X

C93

Aspiraţie şi evacuare prin horn comun (aspiraţie şi evacuare prin acelaşi horn) Aspiraţie şi evacuare prin hornuri comune separate, dar supuse unor condiţii similare în ceea ce

priveşte vântul Evacuare prin horn separat sau comun şi aspiraţie prin perete Aspiraţie din încăperea de instalare prin conductă concentrică (ce cuprinde evacuarea) şi evacuare prin

horn comun cu tiraj natural

IMPORTANT - ÎNCĂPEREA TREBUIE SĂ FIE DOTATĂ CU VENTILAŢIE ADECVATĂ

Evacuare prin terminal vertical şi aspiraţie printr-un horn existent

Dacă intenţionaţi să racordaţi centrala DIVACONDENS D PLUS F 24 la un horn colectiv sau la un coş de fum separat cu tiraj natural, hornul sau coşul de fum trebuie să fie proiectate în mod expres de personal tehnic calificat profesional, în conformitate cu normele în vigoare, şi trebuie să fie corespunzătoare pentru aparate cu cameră etanşă dotate cu ventilator.

cod. 3541P650 - Rev. 03 - 09/2018

Page 7

DIVACONDENS D PLUS F 24

~ 65W~ 24W

1 2 3 4

4. EXPLOATAREA şI ÎNTREŢINEREA

Măsuri de precauţie

Toate operaţiile de reglare, transformare, punere în funcţiune, întreţinere descrise în continuare trebuie efectuate numai de Personal Calificat şi cu

o calificare atestată (în posesia cerinţelor tehnice profesionale prevăzute de normele în vigoare), ca, de ex., personalul de la Serviciul Tehnic de Asistenţă Clienţi din zonă.

FERROLI îşi declină orice responsabilitate pentru pagubele produse bunurilor şi/sau persoanelor ca urmare a intervenţiilor efectuate asupra aparatului de persoane necalificate şi neautorizate.

4.1 Reglările

Transformarea gazului de alimentare

TOATE COMPONENTELE DETERIORATE ÎN TIMPUL OPERAŢIILOR DE TRANSFORMARE TREBUIE SĂ FIE ÎNLOCUITE.

Aparatul poate funcţiona cu alimentare cu gaz metan sau G.P.L. şi este proiectat din fabrică pentru a utiliza unul dintre cele două tipuri de gaz, aşa cum se menţionează în mod clar pe ambalaj şi pe plăcuţa cu datele tehnice ale aparatului. Dacă e necesară utilizarea aparatului cu un tip de gaz diferit de cel prestabilit, trebuie să achiziţionaţi kitul de transformare corespunzător şi să procedaţi după cum urmează:

1. Deconectaţi alimentarea cu electricitate a centralei şi închideţi robinetul de gaz.

2. Înlocuiţi duzele arzătorului principal, montând duzele indicate în tabelul cu datele

tehnice de la cap. 5, în funcţie de tipul de gaz utilizat

3. Alimentaţi cu electricitate centrala şi deschideţi robinetul de gaz.

4. Modificaţi parametrul referitor la tipul de gaz:

•aduceţi centrala în modul stand-by

•apăsaţi pe tastele pentru apă caldă menajeră, (det. 1 şi 2 - fig. 1), timp de 10

secunde: pe afişaj apare mesajul “b01” care clipeşte intermitent.

•apăsaţi pe tastele pentru apă caldă menajeră, (det. 1 şi 2 - metrul

•apăsaţi pe tastele pentru apă caldă menajeră, (det. 1 şi 2 - fig. 1), timp de 10

• Centrala revine în modul stand-by

5. Reglaţi presiunile minimă şi maximă ale arzătorului (cf. paragraful respectiv), setând valorile indicate în tabelul cu datele tehnice pentru tipul de gaz utilizat

6. Aplicaţi plăcuţa adezivă din kitul de transformare alături de plăcuţa cu datele tehni- ce, pentru a dovedi efectuarea transformării.

Activarea funcţiei Auto-setting pentru calibrarea valvei de gaz ACEASTĂ PROCEDURĂ TREBUIE SĂ FIE EFECTUATĂ NUMAI ÎN URMĂTOARELE

CAZURI: ÎNLOCUIREA VALVEI DE GAZ, ÎNLOCUIREA CARTELEI, TRANSFORMAREA DIN CAUZA SCHIMBĂRII GAZULUI.

Supapa de gaz B&P (cu operator modulant integrat) nu prevede calibrări mecanice: reglajele puterii minime şi maxime sunt efectuate electronic, prin doi parametri:

Cuprins Descriere Gaz natural Propan

q01 q02

Pre-calibrarea valvei de gaz

1. Conectaţi un manometru pentru a monitoriza presiunea de ieşire a valvei de gaz.

2. Activaţi funcţia Auto-setting (Parametrul b12=1).

3. Activaţi procedura de calibrare apăsând simultan tasta Încălzire + şi tasta Eco/ Comfort timp de 5 secunde. Imediat apare mesajul “Au-to” (în două clipiri succesive), iar arzătorul se aprinde. În interval de 8 secunde (metan şi GPL) centrala gă seşte punctul de aprindere. Valorile pentru punctul de aprindere, Offset curent minim absolut (Parametrul q01) şi Offset curent maxim absolut (Parametrul q02) sunt memorate de cartelă.

Calibrarea valvei de gaz

1. Pe afişaj apare mesajul “q02” care clipeşte intermitent; curentul de modulare este forţat la valoarea de pre-calibrare a parametrului Offset curent maxim absolut (Parametrul q02).

2. Apăsaţi pe tastele “Apă caldă menajeră” pentru a regla parametrul “q02” până când pe manometru este atinsă presiunea maximă nominală minus 1 mbar. Aşteptaţi 10 secunde pentru ca presiunea să se stabilizeze.

3. Apăsaţi pe tasta Apă caldă menajeră “+” pentru a regla parametrul “q02” până când pe manometru este atinsă presiunea maximă nominală. Aşteptaţi 10 secunde pentru ca presiunea să se stabilizeze.

4. Dacă presiunea citită pe manometru este diferită de presiunea maximă nominală, efectuaţi măriri cu câte 1 sau 2 unităţi ale parametrului “q02”, prin apăsarea tastei

Apă caldă

presiunea să se stabilizeze.

5. Când presiunea citită pe Manometru este egală cu presiunea maximă nominală (valoarea calibrată a parametrului “q02” este salvată automat), apăsaţi pe tasta Încăl- zire “–”: pe afişaj apare mesajul “q01” care clipeşte intermitent; curentul de modulare este forţat la valoarea de pre-calibrare a parametrului Offset curent minim absolut (Parametrul q01).

6. Apăsaţi pe tastele Apă caldă menajeră pentru a regla parametrul “q01” până când pe manometru este atinsă presiunea minimă nominală plus 0,5 mbar. Aşteptaţi 10 secunde pentru ca presiunea să se stabilizeze.

7. Apăsaţi pe tasta Apă caldă menajeră “-” pentru a regla parametrul “q01” până când pe manometru este atinsă presiunea minimă nominală. Aşteptaţi 10 secunde pentru ca presiunea să se stabilizeze.

8. Dacă efectuaţi reduceri cu câte 1 sau 2 unităţi ale parametrului “q01”, prin apăsarea tastei Apă caldă menajeră “-”: după fiecare modificare, aşteptaţi 10 secunde, pentru ca presiunea să se stabilizeze.

(pentru funcţionarea cu gaz metan) sau 01 (pentru funcţionarea cu GPL).

secunde.

Offset curent minim absolut 0÷100 0÷150 Offset curent maxim absolut 0÷100 0-150

menajeră “+” : după fiecare modificare, aşteptaţi 10 secunde, pentru ca

presiunea citită pe manometru este diferită de presiunea minimă nominală,

fig. 1

) pentru a regla para-

9. Când presiunea citită pe manometru este egală cu presiunea minimă nominală (valoarea calibrată a parametrului “q01” este salvată automat), verificaţi din nou ambele reglări, apăsând pe tastele Încălzire, şi eventual corectaţi-le, repetând procedura descrisă mai sus.

10. Procedura de calibrare se termină automat după 15 minute sau apăsând simultan pe tastele Încălzire “+” şi Eco/comfort, timp de 5 secunde.

Verificarea valorilor de presiune a gazului şi reglarea cu interval limitat

•Verificaţi ca presiunea de alimentare să fie conformă cu cea indicată în tabelul cu datele tehnice.

• Racordaţi un manometru adecvat la priza de presiune “B” situată în aval de valva de gaz.

• Activaţi modul TEST şi urmaţi instrucţiunile pentru verificarea presiunilor gazului la puterea maximă şi minimă (vezi paragraful succesiv).

Dacă presiunile nominale maximă şi/sau minimă citite pe manometru sunt diferite de cele indicate în tabelul cu datele tehnice, continuaţi cu secvenţa succesivă.

•Apăsând pe tasta Eco/Comfort timp de 2 secunde, se intră în modul Calibrare valvă de gaz cu interval limitat.

• Cartela trece la setarea “q02” şi afişează valoarea salvată în mod curent, prin apă- sarea tastelor Apă caldă menajeră.

•Dacă presiunea maximă citită pe manometru este diferită de cea nominală, efec- tuaţi măriri/reduceri cu câte 1 sau 2 unităţi ale parametrului “q02”, prin apăsarea tastelor Apă caldă menajeră: după fiecare modificare, valoarea este memorată; aşteptaţi 10 secunde, pentru ca presiunea să

•Apăsaţi tasta pentru Încălzire “-” (det. 3 - fig. 1).

• Cartela trece la setarea “q01” şi afişează valoarea salvată în mod curent, prin apă- sarea tastelor Apă caldă menajeră.

•Dacă presiunea minimă citită pe manometru este diferită de cea nominală, efec- tuaţi măriri/reduceri cu câte 1 sau 2 unităţi ale parametrului “q01”, prin apăsarea tastelor Apă caldă menajeră: după fiecare modificare, valoarea este memorată; aşteptaţi 10 secunde, pentru ca presiunea să se stabilizeze.

•Verificaţi din nou ambele reglări, apăsând pe tastele pentru încălzire, şi eventual co- rectaţi-le, repetând procedura descrisă mai sus.

•Apăsând pe tasta Eco/Comfort timp de 2 secunde, se revine la modul TEST.

• Dezactivaţi modul TEST (vezi paragraful succesiv).

• Deconectaţi manometrul.

- Priza de presiune din amonte

- Priza de presiune din aval

- Conexiune electrică valvă gaz

- Ieşire gaz

- Intrare gaz

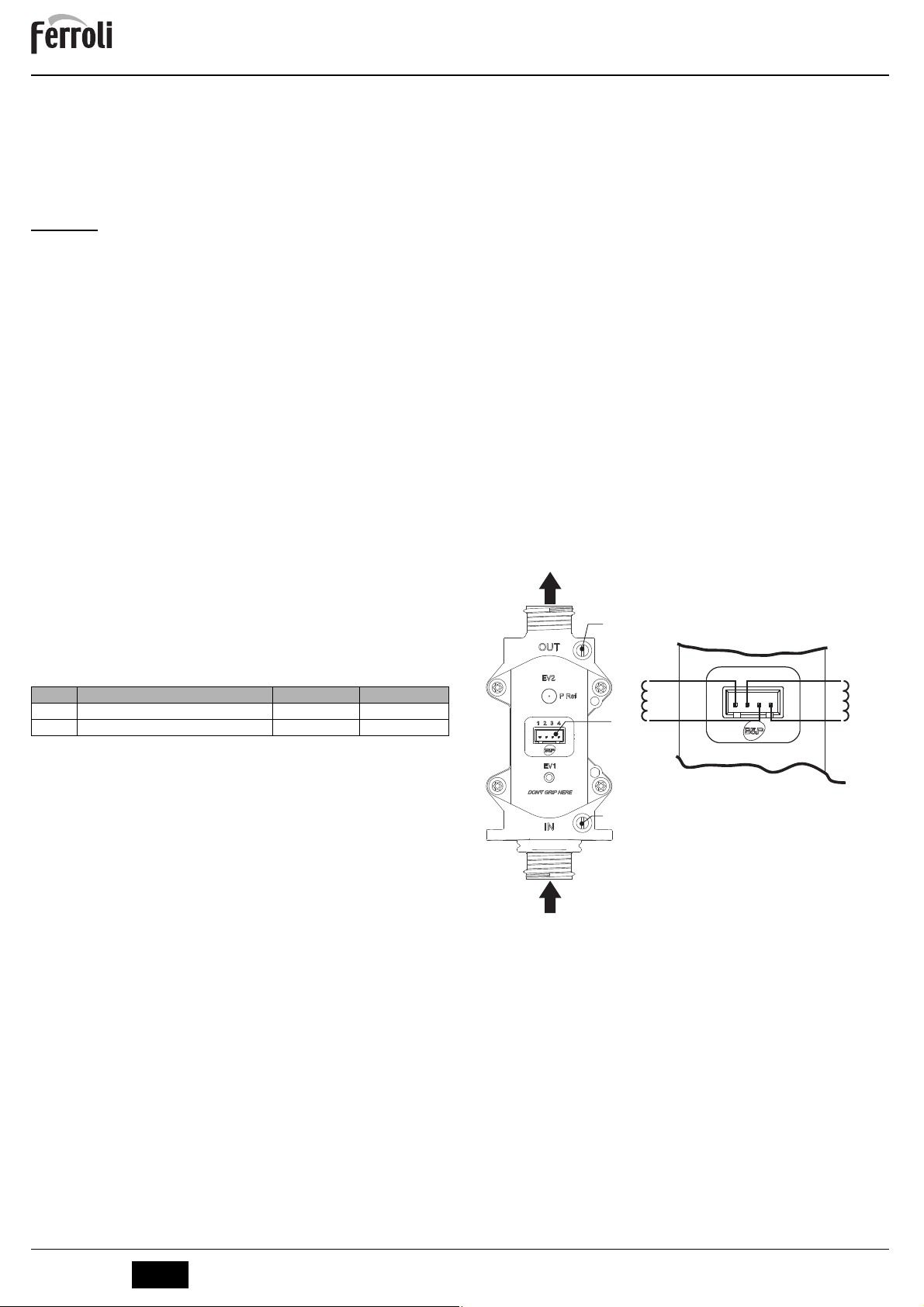

fig. 17 - Valvă de gaz

TYPE SGV100 Pi max 65 mbar 24 Vdc - class B+A

se stabilizeze.

fig. 18 - Conexiune valvă gaz

cod. 3541P650 - Rev. 03 - 09/2018

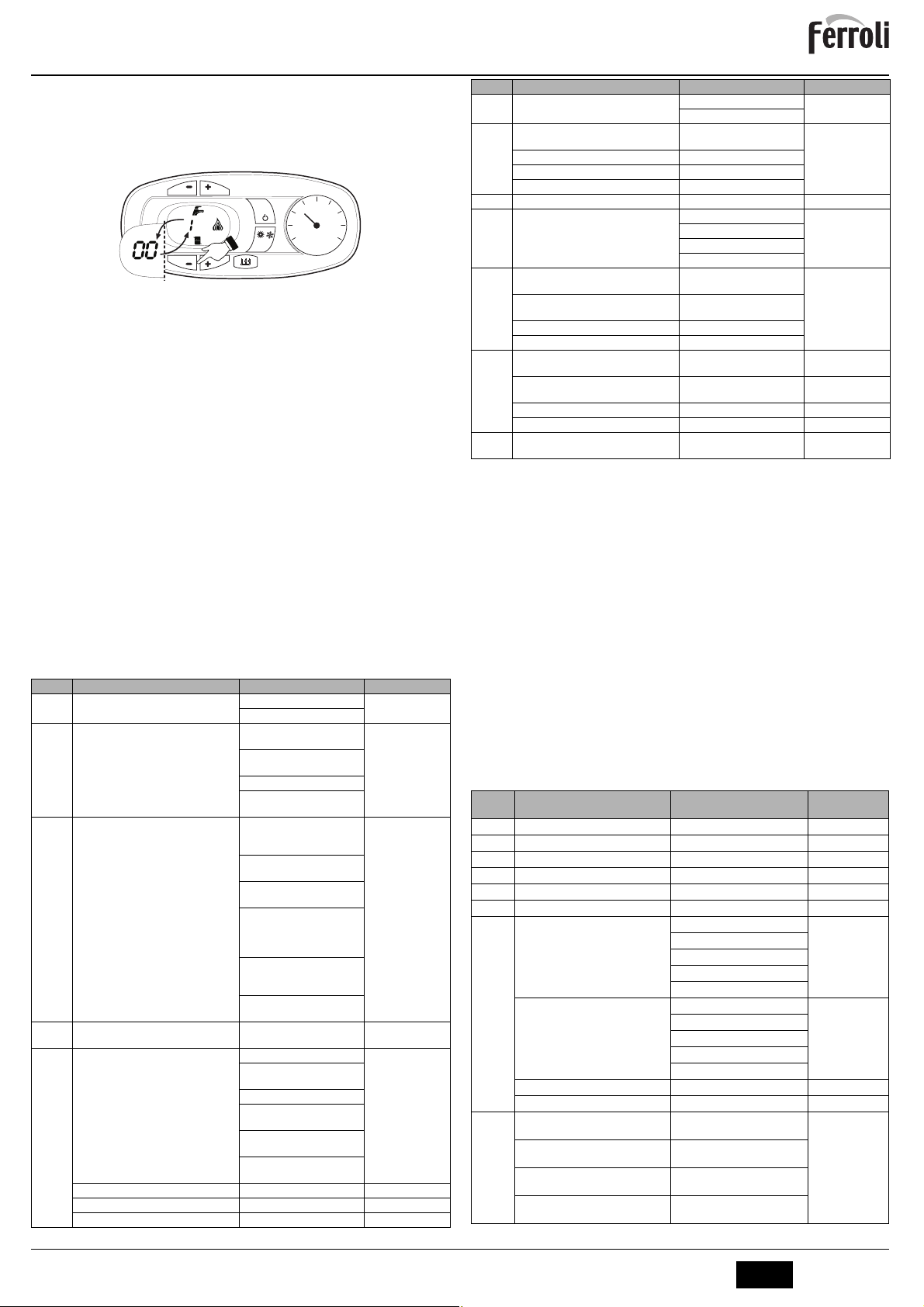

Page 8

DIVACONDENS D PLUS F 24

reset

eco comfort

Activarea modului TEST

Apăsaţi simultan pe tastele pentru încălzire (det. 3 şi 4 - fig. 1) timp de 5 secunde, pentru a activa modul TEST. Centrala se aprinde la puterea maximă de încălzire reglată conform paragrafului următor.

Pe afişaj, simbolurile pentru încălzire şi apă caldă menajeră (fig. 19) clipesc intermitent; alături de ele va fi afişată puterea de încălzire.

fig. 19 - Modul TEST (putere de încălzire = 100%)

Apăsaţi pe tastele pentru încălzire (det. 3 şi 4 - fig. 1) pentru a mări sau a micşora puterea (Minimă = 0%, Maximă = 100%).

Apăsând pe tasta pentru apă caldă menajeră “-” (det. 1 - fig. 1), puterea centralei este reglată imediat la minim (0%). Apăsând pe tasta pentru apă caldă menajeră “+” (det. 2

- fig. 1), puterea centralei este reglată imediat la maxim (100%). În cazul în care este activat modul TEST şi există o cerere de apă caldă menajer

cientă pentru a activa modul Apă Caldă Menajeră, centrala rămâne în modul TEST, dar vana cu 3 căi se poziţionează pe apă caldă menajeră.

Pentru a dezactiva modul TEST, apăsaţi simultan pe tastele de încălzire (det. 3 şi 4 fig. 1) timp de 5 secunde.

ă, sufi-

Modul TEST se dezactivează oricum în mod automat după 15 minute, sau prin închiderea robinetului de apă caldă menajeră (în cazul în care a existat o cerere de apă caldă menajeră, suficientă pentru a activa modul Apă Caldă Menajeră).

Reglarea puterii de încălzire

Pentru a regla puterea în circuitul de încălzire, puneţi centrala să funcţioneze în modul TEST (vezi sez. 4.1). Apăsaţi pe tastele pentru încălzire (det. 3 - fig. 1) pentru mărirea sau micşorarea puterii (minimă = 00 - maximă = 100); Apăsând pe tasta RESET înainte să treacă 5 secunde, puterea maximă va r din modul TEST (vezi sez. 4.1).

ămâne cea pe care tocmai aţi reglat-o. Ieşiţi

Meniul de configurare

Pentru a ajunge la Meniul de configurare, apăsaţi simultan pe tastele pentru apă menajeră, timp de 10 secunde. Sunt disponibili 12 parametri indicaţi cu litera “b”, care nu pot fi modificaţi de la Cronocomanda la distanţă.

Apăsând pe tastele pentru Încălzire se poate derula lista parametrilor, în ordine crescătoare, respectiv descrescătoare. Pentru a afişa sau a modifica valoarea unui parametru este suficient să apăsaţi pe tastele Apă caldă menajeră: modificarea va fi salvată automat.

Cuprins Descriere Interval Parametru

b01

Selectarea tipului de gaz

b02

Selectarea tipului de centrală

0 = Metan 1 = GPL 1 = Instantanee cu schimbător

bitermic 2 = Instantanee cu schimbător

monotermic

3 = Numai încălzire (vană 3 căi) 4 = Numai încălzire (pompă de

circulaţie) 0 = Cameră etanşă cu controlul

arderii (fără PF (presostat gaze arse))

1 = Cameră deschisă (cu TF (termostat gaze arse))

2 = Cameră etanşă (cu PF (presostat gaze arse))

b03

Selectarea tipului de cameră de ardere

Selectarea tipului de schimbător de căldură

b04

primar

3 = Cameră etanşă cu controlul arderii (cu TF (termostat gaze arse) pe recuperator)

4 = LOW NOx Cameră etanşă cu controlul arderii (fără PF (presostat gaze arse))

5 = LOW NOx Cameră deschisă (cu TF (termostat gaze arse))

0 ÷ 13 12

0 = Valvă de gaz externă 1 = Electrovalvă umplere

instalaţie 2 = Vană cu 3 căi solară

Selectare funcţionare releu de ieşire variabil (b02=1)

b05

Nu influenţează reglarea (b02=2) --

3 = Alimentare martor cu prezenţă anomalie

4 = Alimentare martor cu absenţă anomalie

5 = Pompă de circulaţie externă (în timpul cererii şi post-circulaţie)

Neutilizat

Nu influenţează reglarea (b02=3) -Nu influenţează reglarea (b02=4) --

cod. 3541P650 - Rev. 03 - 09/2018

Cuprins Descriere Interval Parametru

b06

Frecvenţa tensiunii din reţea

Durată arzător aprins Comfort (b02 = 1)

Nu influenţează reglarea (b02=2) --

b07

0=50Hz 1=60Hz

0-20 secunde

5 Nu influenţează reglarea (b02=3) -Nu influenţează reglarea (b02=4) --

b08

Dispozitiv de acţionare valvă de gaz 0 = Standard, 1 0

0 = Fluxostat

b09

Selectare tip cerere apă menajeră

1 = Debitmetru (190 imp/l) 2 = Debitmetru (450 imp/l)

3 = Debitmetru (700 imp/l)

Temporizare debitmetru (b02=1)

Temporizare debitmetru (b02=2)

b10

0 = Dezactivat 1 ÷ 10 = secunde

0=Dezactivat 1-10 = secunde

Nu influenţează reglarea (b02=3) -Nu influenţează reglarea (b02=4) -Debit activare modalitate Apă caldă menajeră

(b02=1) Debit activare modalitate Apă caldă menajeră

b11

(b02=2)

10 ÷ 100 L/min/10

Nu influenţează reglarea (b02=3) -Nu influenţează reglarea (b02=4) --

b12

Activare procedură Auto-Settings

0 = Dezactivată 1 = Activată

Note:

1. Parametrii care prezintă mai multe descrieri au o funcţionare şi/sau un interval de valori care variază în funcţie de setarea parametrului indicat în paranteză.

2. Parametrii care prezintă mai multe descrieri sunt resetaţi la valoarea implicită în cazul în care este modificat parametrul indicat în paranteză.

Pentru a ieşi din Meniul de configurare, apăsaţi simultan pe tastele pentru Apă menajeră timp de 10 secunde; ieşirea se poate face şi automat, după 2 minute.

Meniul Service

Pentru a ajunge la Meniul Service al cartelei, apăsaţi tasta Reset timp de 20 secunde. Sunt disponibile 4 submeniuri: apăsând pe tastele pentru Încălzire se poate alege, în ordine crescătoare, respectiv descrescătoare, “tS”, “In”, “Hi” sau “rE”. “tS” înseamnă Meniu Parametri Transparenţi, “In” înseamnă Meniu Informaţii, “Hi” înseamnă Meniu History: după ce aţi selectat submeniul, pentru a-l accesa este nevoie să apăsaţi iar pe tasta Re- set; “rE” înseamnă Resetarea Meniului History: vezi descrierea.

“tS” - Meniul Parametri Transparenţi

Sunt disponibili 23 parametri indicaţi cu litera "P", care pot fi modificaţi şi de la Cronocomanda la distanţă.

Apăsând pe tastele pentru Înc are, respectiv descrescătoare. Pentru a afişa sau a modifica valoarea unui parametru este suficient să apăsaţi pe tastele Apă caldă menajeră: modificarea va fi salvată automat.

Cuprins Descriere Interval

Offset rampă de aprindere 0-40

P01

Pantă încălzire 1-20°C/minut

P02

P03 Interval aşteptare încălzire 0-10 minute P04 Post-circulaţie încălzire 0-20 minute P05 Setpoint maxim utilizator pentru încălzire 31-85°C P06 Putere maximă încălzire 0-100%

ălzire se poate derula lista parametrilor, în ordine crescăto-

DIVACONDENS D

PLUS F 24 20 5 2 6 80 100

0 = Fix

Stingere arzător în circuitul de apă caldă menajeră (b02=1)

1 = În funcţie de setpoint 2 = Solar 3 = NU UTILIZAŢI 4 = NU UTILIZAŢI

P07

Stingere arzător în circuitul de apă caldă menajeră (b02=2)

0 = Fix 1 = În funcţie de setpoint 2 = Solar 3 = NU UTILIZAŢI

4 = NU UTILIZAŢI Histerezis boiler (b02=3) 0 (nu utilizaţi) 1-2-3-4°C Histerezis boiler (b02=4) 0 (nu utilizaţi) 1-2-3-4°C Interval aşteptare apă caldă menajeră

(b02=1) Interval aşteptare apă caldă menajeră

(b02=2)

P08

Interval aşteptare apă caldă menajeră (b02=3)

Interval aşteptare apă caldă menajeră (b02=4)

0-60 secunde

Page 9

DIVACONDENS D PLUS F 24

Cuprins Descriere Interval

Setpoint maxim utilizator apă caldă menajeră (b02=1)

Setpoint maxim utilizator apă caldă menajeră (b02=2)

P09

Setpoint maxim utilizator apă caldă menajeră (b02=3)

Setpoint maxim utilizator apă caldă menajeră (b02=4)

Temperatură funcţie Anti-inerţie (b02=1) 5-85°C Nu influenţează reglarea (b02=2) -Temperatură tur în circuitul de apă caldă

P10

menajeră (b02=3) Temperatură tur în circuitul de apă caldă

menajeră (b02=4) Post-circulaţie funcţie Anti-inerţie (b02=1) 0-10 secunde Post-circulaţie apă menajeră (b02=2) 0-60 secunde

P11

Post-circulaţie apă menajeră (b02=3) 0-60 secunde

Post-circulaţie apă menajeră (b02=4) 0-60 secunde P12 Putere maximă apă menajeră 0-100% P13 Putere minimă absolută 0-100%

P14 Post-Ventilaţie

Offset limită CO2 (b03=0)

Nu influenţează reglarea (b03=1) --

Nu influenţează reglarea (b03=2) -P15

Offset limită CO2 (b03=3)

Offset limită CO2 (b03=4)

Nu influenţează reglarea (b03=5) --

P16 Intervenţie protecţie schimbător

Viteză maximă pompă modulantă

P17

(opţională) absolută

Viteză maximă pompă modulantă post-cir-

P18

culaţie (opţională)

Temperatură oprire Solar (b02=1) 0÷20°C

Temperatură oprire Solar (b02=2) 0÷20°C

P19

Nu influenţează reglarea (b02=3) --

Nu influenţează reglarea (b02=4) --

Temperatură pornire Solar (b02=1) 0÷20°C

Temperatură pornire Solar (b02=2) 0÷20°C

P20

Nu influenţează reglarea (b02=3) --

Nu influenţează reglarea (b02=4) --

Interval aşteptare Solar (b02=1) 0-20 secunde

Interval aşteptare Solar (b02=2) 0-20 secunde

P21

Nu influenţează reglarea (b02=3) --

Nu influenţează reglarea (b02=4) -P22 Turaţia minimă a ventilatorului (NOx

reduse) P23 Viteza de pornire a ventilatorului (NOx

reduse)

50-65°C

70-85°C

0=Implicit 1=50 secunde 0 (Minim)

30 (Maxim)

0 (Minim) 30 (Maxim)

0 = Fără F43 1-15=1-15°C/secundă 0-100% nu funcţionează. La acest

model întotdeauna 100% 0-100% nu funcţionează. La acest

model întotdeauna 100%

0=rpm prestabilită, 1-120 (rpm/10)

80-180 (rpm/10) 120 (rpm/10)

DIVACONDENS D

PLUS F 24

100 0

100

0 (rpm/10)

Note:

1. Parametrii care prezintă mai multe descrieri au o funcţionare şi/sau un interval de valori care variază în funcţie de setarea parametrului indicat în paranteză.

2. Parametrii care prezintă mai multe descrieri sunt resetaţi la valoarea implicită în cazul în care este modificat parametrul indicat în paranteză.

3. Parametrul “Putere maximă încălzire” poate fi modificat şi în modul Test.

4. Dacă este lăsat la 0, parametrul Turaţie minimă ventilator (numai pentru versiunile Low NOx) nu activează posibilitatea de a modifica valorile pentru turaţia predefinită pentru minim şi pentru pornirea ventilatorului; dacă este setat la o valoare mai mare ca 0, activează această posibilitate, prin urmare vor fi utilizate valorile care vor fi setate pentru parametrul respectiv (P22) şi pentru cel succesiv (P23); în timp ce intervalul care poate fi setat pentru parametrul P23 este limitat (80-180), în P22 pot fi setate şi valori mai mici, cuprinse între 1 şi 79: în aceste cazuri, software-ul va lucra mereu cu turaţia minimă reală care poate fi setată, adică 800 rpm (care corespunde valorii 80 din parametru).

Pentru a reveni la Meniul Service este suficient să apăsaţi pe tasta Reset. Pentru a ieşi din Meniul Service al cartelei, apăsaţi pe tasta Reset timp de 20 secunde; ieşirea se poate face şi automat, după 15 minute.

“In” - Meniul Informaţii

Sunt disponibile informaţii 9. Apăsând pe tastele pentru Încălzire se poate derula lista informaţiilor, în ordine crescăto-

are, respectiv descrescătoare. Pentru a vizualiza valoarea acestora este suficient să se apese pe tastele Apă caldă menajeră.

CuprinsDescriere Interval

Senzor NTC Încălzire (°C) între 05 şi 125 °C

t01 t02

Senzor NTC Siguranţă (°C) între 05 şi 125 °C

t03

Senzor NTC Apă menajeră (°C) între 05 şi 125 °C

t04

Senzor NTC Extern (°C) între -30 şi 70°C (Valorile negative clipesc intermitent) Fără

L05

Putere arzător reală (%) 00%=Minimă, 100%=Maximă

F06

Rezistenţă flacără reală (kOhm) 00-99 kOhm (-- = arzător stins)

St07

Step Ventilator (Număr) 0=Off, 1=Min, 2=Med, 3=Max

F08

Debit de apă caldă menajeră curent (L min/

10)

PP09

Viteză curentă pompă modulantă (%) 00-100% nu funcţionează la acest model

NTC = --

L min/10 peste 99 clipire intermitentă 3 cifre

Note:

1. În caz de senzor defect, cartela va afişa nişte liniuţe. Pentru a reveni la Meniul Service este suficient să apăsaţi pe tasta Reset. Pentru a ieşi

din Meniul Service al cartelei, apăsaţi pe tasta Reset timp de 20 secunde; ieşirea se poate face şi automat, după 15 minute.

"Hi" - Meniul History (Istoric)

Cartela poate memoriza ultimele 11 anomalii: data Istoric H1: reprezintă anomalia cea mai recentă care a apărut; data Istoric H10: reprezintă anomalia cea mai puţin recentă care a apărut.

Codurile anomaliilor salvate sunt vizualizate şi în meniul respectiv al Cronocomenzii la distanţă.

Apăsând pe tastele pentru Încălzire se poate derula lista anomaliilor, în ordine crescătoare, respectiv descrescătoare. Pentru a vizualiza valoarea acestora este suficient să se apese pe tastele Apă menajeră.

Pentru a reveni la Meniul Service este suficient să ap din Meniul Service al cartelei, apăsaţi pe tasta Reset timp de 20 secunde; ieşirea se poate face şi automat, după 15 minute.

ăsaţi pe tasta Reset. Pentru a ieşi

"rE" - Reset History (Resetare istoric)

Apăsând timp de 3 secunde pe tasta Eco/comfort se pot şterge toate anomaliile memorizate în Meniul History: cartela va ieşi în mod automat din Meniul Service, pentru a confirma operaţiunea.

Pentru a ieşi din Meniul Service al cartelei, apăsaţi pe tasta Reset timp de 20 secunde; ieşirea se poate face şi automat, după 15 minute.

4.2 Punerea în funcţiune Înainte de pornirea centralei

•Verificaţi etanşeitatea instalaţiei de gaz.

•Verificaţi preîncărcarea corectă a vasului de expansiune.

•Umpleţi instalaţia hidraulică şi asiguraţi o evacuare completă a aerului din centrală şi din instalaţie.

•Verificaţi să nu existe pierderi de apă în instalaţie, în circuitele de apă menajeră, la racorduri sau în centrală.

•Verificaţi racordarea corectă a instalaţiei electrice şi buna funcţionare a instalaţiei de împământare.

•Verificaţi ca valoarea presiunii gazului pentru circuitul de încălzire să fie cea necesară.

•Verificaţi ca în imediata apropiere a centralei să nu existe lichide sau materiale in- flamabile

DACĂ INSTRUCŢIUNILE DE MAI SUS NU SUNT RESPECTATE, POT EXISTA RISCUL DE SUFOCARE SAU DE OTRĂVIRE DIN CAUZA SCURGERI-

LOR DE GAZ SAU DE FUM, PERICOLUL DE INCENDIU SAU DE EXPLOZIE. ÎN PLUS, POATE EXISTA RISCUL DE ELECTROCUTARE SAU DE INUNDARE A ÎNCĂPERII.

Verificări în timpul funcţionării

•Porniţi aparatul.

•Verificaţi etanşeitatea circuitului de combustibil şi a instalaţiilor de apă.

• Controlaţi eficienţa coşului de fum şi a conductelor aer-gaze arse în timpul funcţionării centralei.

• Controlaţi ca circulaţia apei, între centrală şi instalaţii, să se desfăşoare corect.

• Asiguraţi-vă că valva de gaz modulează corect, atât în faza de încălzire, cât şi în cea de preparare a apei calde menajere.

•Verificaţi aprinderea în bune condiţii a centralei, efectuând diferite încercări de aprindere şi de stingere, cu ajutorul termostatului de cameră sau al comenzii la distanţă.

•Verificaţi ca valoarea consumului de combustibil indicată de contor să corespundă cu cea indicată în tabelul cu datele tehnice din cap. 5.

•Asiguraţi-vă că, fără cerere de căldură, arzătorul se aprinde corect când se deschide un robinet de apă caldă menajeră. Controlaţi ca, în timpul funcţionării în circuitul de încălzi- re, la deschiderea unui robinet de apă caldă, să se oprească pompa de circulaţie din circuitul de încălzire, iar apa caldă menajeră să fie preparată în condiţii normale.

•Verificaţi programarea corectă a parametrilor şi efectuaţi eventualele personalizări necesare (curbă de compensare, putere, temperaturi etc.).

cod. 3541P650 - Rev. 03 - 09/2018

Page 10

DIVACONDENS D PLUS F 24

0,5

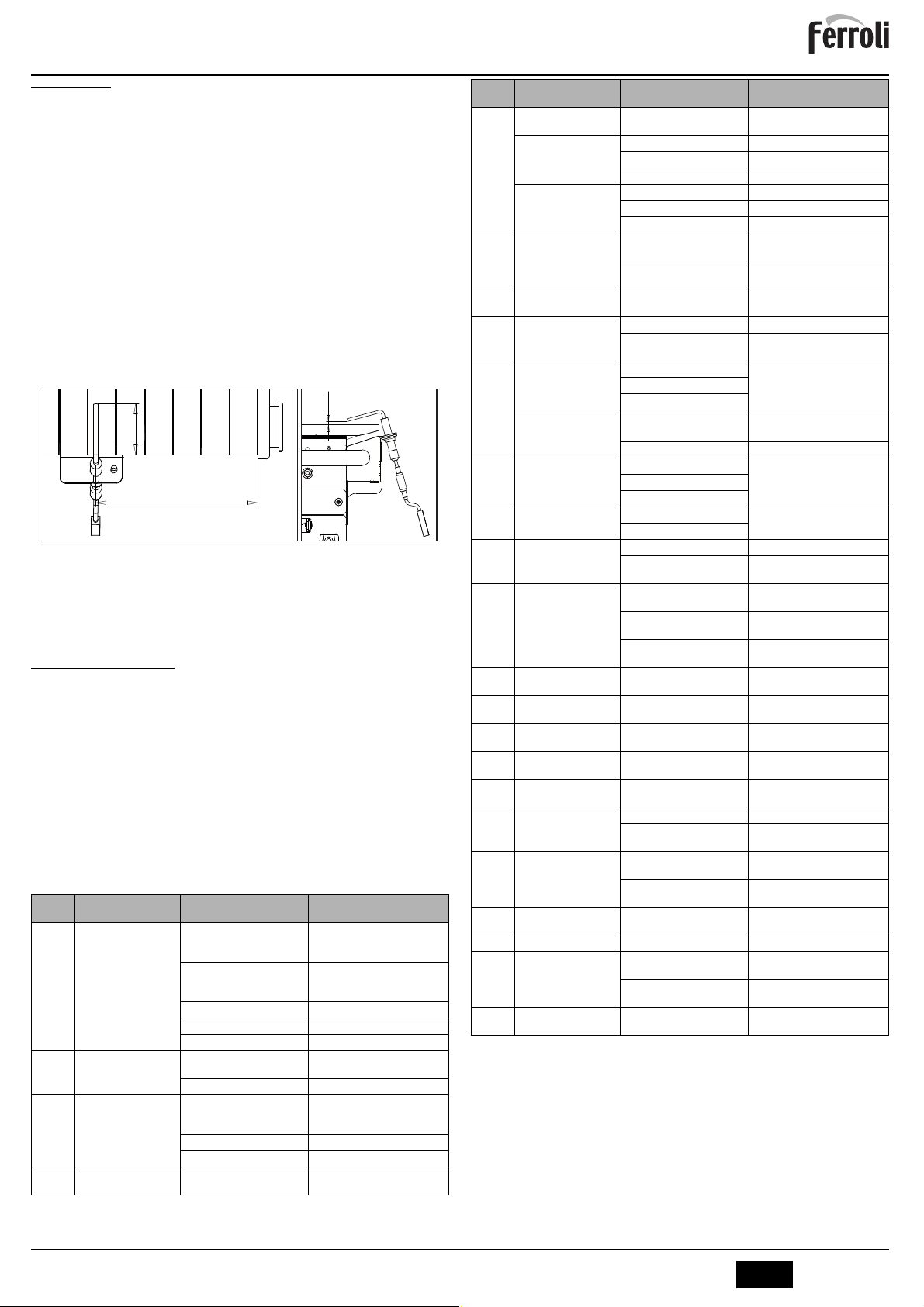

4.3 Întreţinerea AVERTIZĂRI

TOATE OPERAŢIILE DE ÎNTREŢINERE ŞI DE ÎNLOCUIRE TREBUIE EFECTUATE DE PERSONAL CALIFICAT ŞI CU O CALIFICARE ATESTATĂ.

Înainte de efectuarea oricărei operaţiuni în interiorul centralei, întrerupeţi alimentarea cu energie electrică şi închideţi robinetul de gaz din amonte. În caz contrar poate să apară pericolul de explozie, electrocutare, sufocare sau otrăvire.

Controlul periodic

Pentru a menţine în timp funcţionarea corectă a aparatului, trebuie să solicitaţi personalului calificat un control anual care să prevadă următoarele verificări:

• Dispozitivele de comandă şi de siguranţă (supapă de gaz, fluxostat, termostate etc.) trebuie să funcţioneze corect.

• Circuitul de evacuare a gazelor arse trebuie să fie perfect eficient. (Centrală cu cameră etanşă: ventilator, presostat etc. - Camera etanşă trebuie să fie etanşă: garnituri, presetupe etc.) (Centrală cu cameră deschisă: dispozitiv antirefulare, termostat de gaze arse etc.)

• Conductele şi terminalul aer-gaze arse nu trebuie să fie blocate şi nu trebuie să prezinte pierderi.

•Arzătorul şi schimbătorul de căldură trebuie să fie curate şi fără incrustaţii. Pentru o eventuală curăţare nu utilizaţi produse chimice sau perii de oţel.

• Electrodul nu trebuie să prezinte depuneri şi trebuie să fie poziţionat corect.

fig. 20- Poziţionare electrod

•Instalaţiile de gaz şi de apă trebuie să fie etanşe.

• Presiunea apei din instalaţia rece trebuie să fie de aproximativ 1 bar; în caz contrar, aduceţi-o din nou la această valoare.

• Pompa de circulaţie nu trebuie să fie blocată.

• Vasul de expansiune trebuie să fie încărcat.

• Debitul de gaz şi presiunea trebuie să corespundă cu valorile indicate în tabelele respective.

4.4 Rezolvarea problemelor

Diagnosticarea

Centrala este dotată cu un sistem avansat de autodiagnosticare. În cazul apariţiei unei anomalii la centrală, afişajul clipeşte intermitent împreună cu simbolul anomaliei (det. 11

- fig. 1), indicând codul anomaliei.

Există anomalii care cauzează blocări permanente (desemnate cu litera “A”): pentru reluarea funcţionării este suficient să apăsaţi pe tasta RESET (det. 6 - fig. 1) timp de 1 secundă sau se poate efectua RESET de la cronocomanda la distanţă (opţional), dacă este instalată. Acum, pe afişaj va apărea “d4” timp de aprox. 30 secunde sau “d5” timp de aprox. 5 minute, care indică timpul de aşteptare după care centrala va relua funcţionarea normală. Dacă centrala nu reia funcţionarea, este necesar să rezolvaţi anomalia.

Alte anomalii cauzează blocări temporare (desemnate cu litera “F”), care sunt restabilite automat, imediat ce valoarea revine în regimul de funcţionare normal al centralei.

Listă anomalii

Tabel. 8

Cod

Anomalie Cauză posibilă Soluţie

anomalie

Lipsa gazului

Arzătorul nu se aprinde

A01

Semnal prezenţă flacără cu

A02

arzătorul stins

Intervenţie protecţie supra-

A03

temperatură

F04

Anomalie parametri cartelă Setare eronată parametru cartelă

Anomalie electrod de detectare / aprindere

Val vă de gaz defectă Ver ifi caţi şi înlocuiţi valva de gaz Cablaj valvă gaz întrerupt Verificaţi cablajul Putere de aprindere prea scăzută Reglaţi puterea de aprindere

Anomalie electrod

Anomalie cartelă Ver ific aţi cartela

Senzor circuit de încălzire defect

Lipsa circulaţiei apei în instalaţie Verificaţi pompa de circulaţie Prezenţă aer în instalaţie Evacuaţi aerul din instalaţie

Controlaţi ca debitul de gaz la centrală să fie regulat, iar aerul din ţevi să fi fost evacuat

Controlaţi cablajul electrodului şi dacă acesta este poziţionat corect şi nu are depuneri

Ver ific aţi cablajul electrodului de ionizare

Controlaţi poziţionarea şi funcţionarea corectă a senzorului din circuitul de încălzire

Ver ific aţi şi eventual modificaţi parametrul cartelei

Cod

Anomalie Cauză posibilă Soluţie

anomalie

Anomalie parametri cartelă Setare eronată parametru cartelă

Cablaj întrerupt / deconectat Verificaţi cablajul

Anomalie ventilator

F05

Anomalie senzor Hall

Lipsa flăcării după faza de

A06

aprindere

F07

Anomalie parametri cartelă Setare eronată parametru cartelă

A09

Anomalie valvă gaz

Anomalie senzor de tur 1

F10

Intervenţia termostatului de gaze arse

Anomalie senzor apă caldă

F11

menajeră

F14

Anomalie senzor de tur 2

A16

Anomalie valvă gaz

F20

Anomalie la controlul arderii

Anomalie ardere neade-

A21

cvată

A23

Anomalie parametri cartelă Setare eronată parametru cartelă

A24

Anomalie parametri cartelă Setare eronată parametru cartelă

Tensiune de alimentare mai

F34

mică de 180 V. Frecvenţa din reţea este

F35

anormală

Presiunea apei din

F37

instalaţie nu este corectă

F39

Anomalie sondă externă

A41

Poziţionarea senzorilor

F42

Anomalie senzor încălzire Senzor defect Înlocuiţi senzorul

F50

Anomalie valvă gaz

Anomalie ardere neade-

A51

cvată

Ventilator defect Înlocuiţi ventilatorul Anomalie cartelă Înlocuiţi cartela Cablaj întrerupt / deconectat Verificaţi cablajul Senzor defect Verificaţi / înlocuiţi senzorul Anomalie cartelă Înlocuiţi cartela Presiune scăzută în instalaţia de

gaz Calibrare presiune minimă la

arzător

Cablaj întrerupt Verificaţi cablajul

Val vă de gaz defectă

Senzor defect Conector deconectat Cablaj întrerupt Lipseşte circulaţia H

instala Prezenţă aer în instalaţie Evacuaţi aerul din instalaţie Senzor defect Cablaj în scurtcircuit Cablaj întrerupt Senzor defect Cablaj în scurtcircuit Cablaj întrerupt Verificaţi cablajul

Val vă de gaz defectă

Anomalie ventilator

Diafragmă necorespunzătoare

Coşul de fum nu este corect dimensionat sau este astupat

Anomalie F20 generată de 6 ori în ultimele 10 minute

Probleme la reţeaua electrică Veri fic aţi instalaţia electrică

Presiune prea scăzută Umpleţi instalaţia Presostatul de apă nu este

conectat sau este defect sondă defectă sau scurtcircuit

cablaj sondă deconectată după ce s-a

activat temperatura variabilă Senzor tur sau senzor apă caldă

menajeră deconectat de la tub

Cablaj operator modulant întrerupt

Val vă de gaz defectă

Înfundare coş evacuare/admisie Verificaţi coşul

O în

Ver ifi caţi şi eventual modificaţi parametrul cartelei

Ver ifi caţi presiunea gazului

Ver ifi caţi presiunile

Ver ifi caţi şi eventual modificaţi parametrul cartelei

Ver ifi caţi şi eventual înlocuiţi valva de gaz

Ver ifi caţi cablajul sau înlocuiţi senzorul

Ver ifi caţi pompa de circulaţie

Ver ifi caţi cablajul sau înlocuiţi senzorul

Ver ifi caţi şi eventual înlocuiţi valva de gaz

Ver ifi caţi ventilatorul şi cablajul ventilatorului

Ver ifi caţi şi eventual înlocuiţi diafragma

Ver ifi caţi coşul

Vezi anomalia F20

Ver ifi caţi şi eventual modificaţi parametrul cartelei

Ver ifi caţi senzorul

Ver ifi caţi cablajul sau înlocuiţi senzorul

Conectaţi din nou sonda externă sau dezactivaţi temperatura variabilă

Controlaţi poziţionarea şi funcţionarea corectă a senzorilor

Ver ifi caţi cablajul

Ver ifi caţi şi eventual înlocuiţi valva de gaz

cod. 3541P650 - Rev. 03 - 09/2018

Page 11

5. CARACTERISTICI şI DATE TEHNICE

700

400

330

85 115

198

200

36 65 66 66 65 102

155

10 8 7 9 11

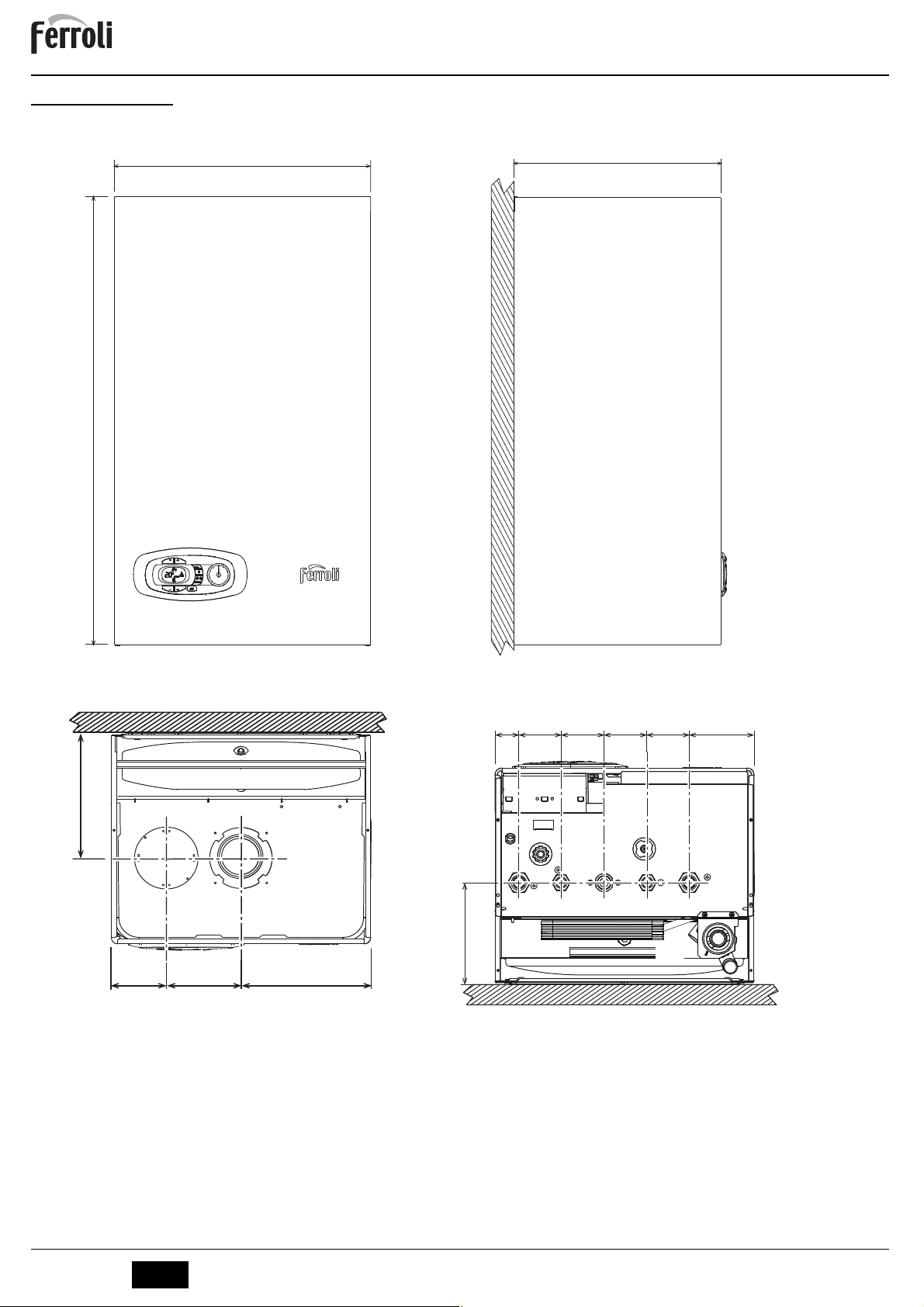

5.1 Dimensiuni şi racorduri

DIVACONDENS D PLUS F 24

fig. 21- Vedere frontală

7 Intrare gaz - Ø 3/4” 8 Ieşire apă caldă menajeră - Ø 1/2” 9 Intrare apă menajeră - Ø 1/2” 10 Tur instalaţie - Ø 3/4” 11 Retur instalaţie - Ø 3/4” A6 Racord evacuare condens

fig. 23- Vedere de sus

fig. 22- Vedere laterală

fig. 24- Vedere de jos

cod. 3541P650 - Rev. 03 - 09/2018

Page 12

DIVACONDENS D PLUS F 24

700

709

400

117

110÷120

100

66 66 6536

102

3244

194

278

277

136 137

114

193

191378

Orificii în perete

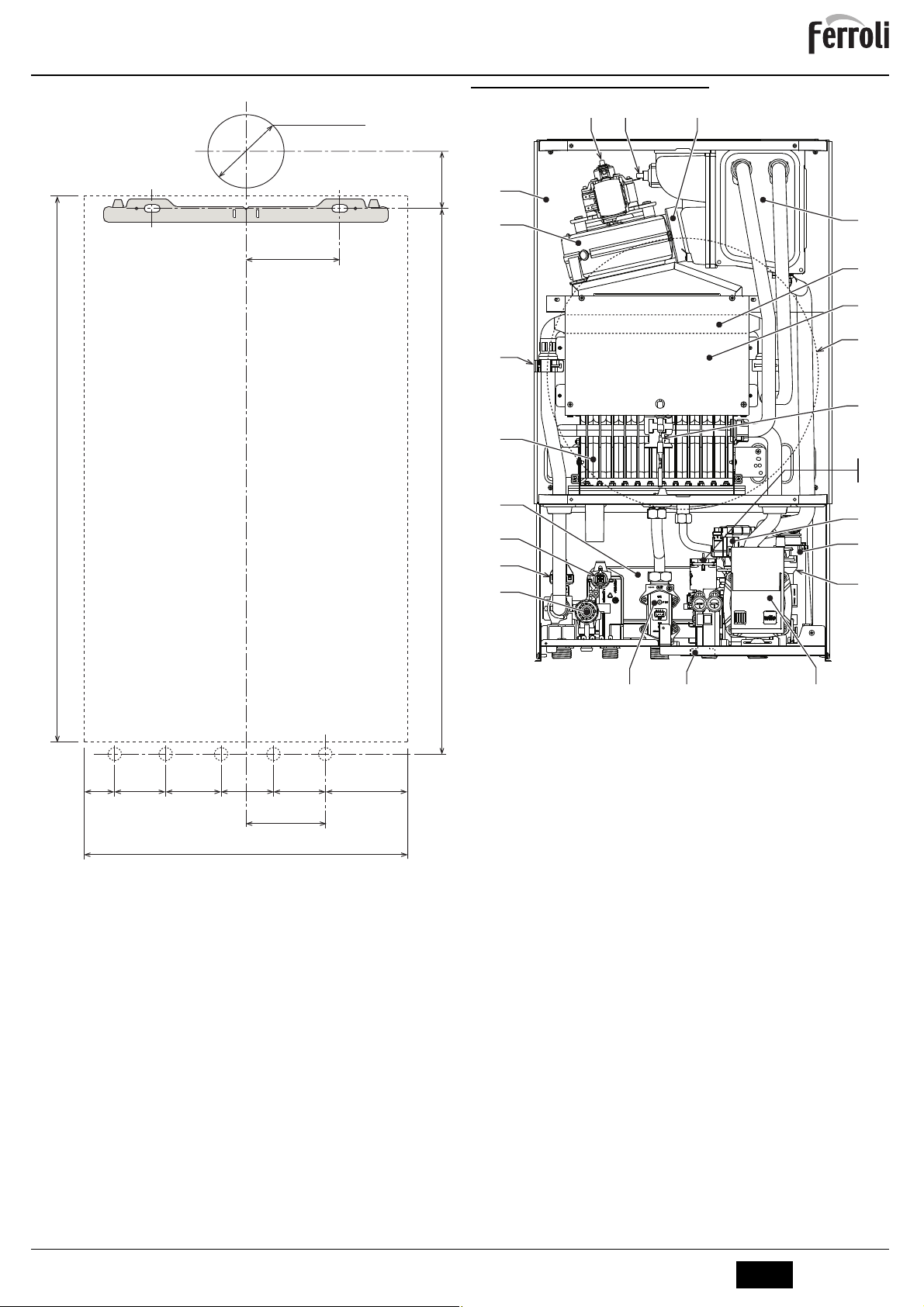

5.2 Vedere generală şi componente principale

fig. 25

Tabel. 9- Legendă , fig. 26, fig. 27 şi fig. 28

Cameră etanşă

Supapă de siguranţă

Ventilator

Cameră de ardere

Arzător

Schimbător de căldură din cupru pentru încălzire şi apă caldă menajeră

Colier ieşire fum

Pompă de circulaţie încălzire

Evacuare automată aer

Filtru intrare apă rece

Senzor de temperatură apă menajeră

Val vă de gaz

Vas de expansiune

fig. 26- Vedere generală

74 81

95 114 136 137

191 193 194 241 277 278 378

Robinet de umplere instalaţie Electrod de aprindere şi detectare Val vă deviatoare Presostat apă Debitmetru Senzor de presiune

Termostat temperatură gaze arse Sifon Schimbător de căldură apă menajeră Bypass automat Recuperator gaze arse Senzor dublu (Siguranţă + Încălzire) Senzor “Hall”

cod. 3541P650 - Rev. 03 - 09/2018

Page 13

DIVACONDENS D PLUS F 24

277

191

278

241

1110 8 9

194

136

114

193

378

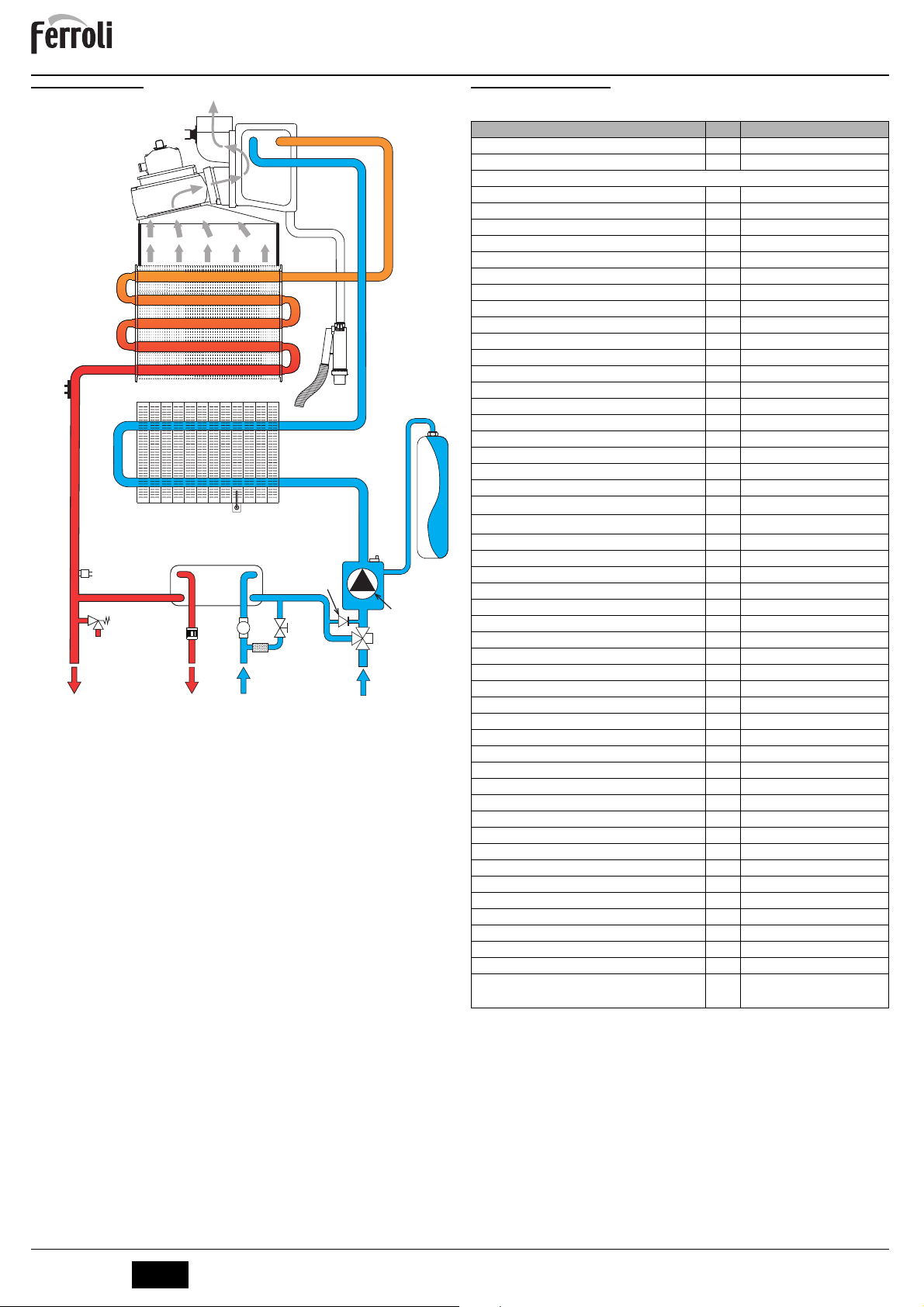

5.3 Circuitul hidraulic

fig. 27- Circuitul de încălzire

5.4 Tabel cu datele tehnice

Dată Unitate DIVACONDENS D PLUS F 24 CODURILE DE IDENTIFICARE ALE PRODUSELOR - G20 0CCR4YWA ŢĂRILE DE DESTINAŢIE IT - ES - RO - PL - GR CATEGORIE GAZ

Putere termică max. încălzire kW 25.0 Putere termică min. încălzire kW 7.5 Putere termică max. încălzire (80/60°C) kW 24.2 Putere termică min. încălzire (80/60°C) kW 7.2 Putere termică max. încălzire (50/30°C) kW 26.2 Putere termică min. încălzire (50/30°C) kW 7.7 Putere termică max. apă caldă menajeră kW 25.0 Putere termică min. apă menajeră kW 7.5 Putere termică max. apă caldă menajeră kW 24.2 Putere termică min. apă caldă menajeră kW 7.2 Randament Pmax (80-60°C) % 96.9 Randament Pmin (80-60°C) % 96.0 Randament Pmax (50-30°C) % 104.0 Randament Pmin (50-30°C) % 102.4 Randament 30% % 105.3 Duze arzător G20 nr. x Ř 24 x 0.85 Presiune gaz alimentare G20 mbar 20 Presiune max. la arzător G20 mbar 15.5 Presiune min. la arzător G20 mbar 1.5 Debit gaz max. G20

Debit gaz min. G20 Duze arzător G31 nr. x Ř 24 x 0.50 Presiune gaz alimentare G31 mbar 37 Presiune max. la arzător G31 mbar 36 Presiune min. la arzător G31 mbar 4.5 Debit gaz max. G31 kg/h 1.94 Debit gaz min. G31 kg/h 0.58 Debit gaze arse Pmax g/s 14 Debit gaze arse Pmin g/s 10 Temperatură gaze arse Pmax (80/60°C) °C 68 Temperatură gaze arse Pmin (80/60°C) °C 61 Temperatură gaze arse Pmax (50/30°C) °C 50 Temperatură gaze arse Pmin (50/30°C) °C 42 Clasă de emisii NOx - 6 Presiune max. de funcţionare încălzire bar 3 Presiune min. de funcţionare încălzire bar 0.8 Temperatură max. încălzire °C 90 Conţinut apă încălzire litri 1.5 Capacitatea vasului de expansiune pentru circuitul de încălzire litri 8 Presiune de preîncărcare vas de expansiune încălzire bar 1 Presiune max. de funcţionare apă caldă menajeră bar 9 Presiune min. de funcţionare apă caldă menajeră bar 0.3 Debit apă caldă menajeră Debit apă caldă menajeră Grad de protecţie IP X5D Tensiune de alimentare V/Hz 230V/50Hz Putere electrică absorbită W96 Greutate în gol kg 35 Tip de aparat C

: II2HM3+ (IT) - II2H3+ (ES) - II2E3B/P (RO-PL) - II2H3B/P (GR)



t 25°C l/min 13.9



t 30°C l/min 11.6

12-C22-C32-C42-C52-C62-C72-C82-C92

2.65

0.79

B22-B

cod. 3541P650 - Rev. 03 - 09/2018

Page 14

DIVACONDENS D PLUS F 24

&ŝƔĂƉƌŽĚƵƐƵůƵŝƌW

DK>/sKEE^W>h^&Ϯϰ

DĂƌĐĂ&ZZK>/

ĂǌĂŶĐƵĐŽŶĚĞŶƐĂƌĞ ĂǌĂŶƉĞŶƚƌƵƚĞŵƉĞƌĂƚƵƌĉƐĐĉǌƵƚĉ;ΎΎͿ ĂǌĂŶĚĞƚŝƉϭEK /ŶƐƚĂůĂƜŝĞĚĞŠŶĐĉůǌŝƌĞĐƵĨƵŶĐƜŝĞĚƵďůĉ /ŶƐƚĂůĂƜŝĞĐƵĐŽŐĞŶĞƌĂƌĞƉĞŶƚƌƵŠŶĐĉůǌŝƌĞĂŝŶĐŝŶƚĞůŽƌEK

WĂƌĂŵĞƚƌƵ

ůĂƐĂĚĞƌĂŶĚĂŵĞŶƚĞŶĞƌŐĞƚŝĐƐĞǌŽŶŝĞƌĂĨĞƌĞŶƚŠŶĐĉůǌŝƌŝŝŝŶĐŝŶƚĞůŽƌ;ĚĞůĂннůĂ'Ϳ WƵƚĞƌĞƚĞƌŵŝĐĉŶŽŵŝŶĂůĉ ZĂŶĚĂŵĞŶƚƵůĞŶĞƌŐĞƚŝĐƐĞǌŽŶŝĞƌĂĨĞƌĞŶƚŠŶĐĉůǌŝƌŝŝŝŶĐŝŶƚĞůŽƌ

WƵƚĞƌĞĂƚĞƌŵŝĐĉƵƚŝůĉ

>ĂƉƵƚĞƌĞƚĞƌŵŝĐĉŶŽŵŝŶĂůĉƕŝƌĞŐŝŵĚĞƚĞŵƉĞƌĂƚƵƌĉƌŝĚŝĐĂƚĉ;ΎͿ >ĂϯϬйĚŝŶƉƵƚĞƌĞĂƚĞƌŵŝĐĉŶŽŵŝŶĂůĉƕŝƌĞŐŝŵĚĞƚĞŵƉĞƌĂƚƵƌĉƐĐĉǌƵƚĉ;ΎΎͿ

ZĂŶĚĂŵĞŶƚƵůƵƚŝů

ŽŶƐƵŵĂƵǆŝůŝĂƌĚĞĞŶĞƌŐŝĞĞůĞĐƚƌŝĐĉ

>ĂƐĂƌĐŝŶĉĐŽŵƉůĞƚĉ >ĂƐĂƌĐŝŶĉƉĂƌƜŝĂůĉ

ŶŵŽĚƐƚĂŶĚďǇ

ůƜŝƉĂƌĂŵĞƚƌŝ

WŝĞƌĚĞƌĞĂĚĞĐĉůĚƵƌĉŠŶŵŽĚƐƚĂŶĚďǇ ŽŶƐƵŵƵůĚĞĞŶĞƌŐŝĞĞůĞĐƚƌŝĐĉĂůĂƌǌĉƚŽƌƵůƵŝĚĞĂƉƌŝŶĚĞƌĞ ŽŶƐƵŵƵůĂŶƵĂůĚĞĞŶĞƌŐŝĞ EŝǀĞůƵůĚĞƉƵƚĞƌĞĂĐƵƐƚŝĐĉŠŶŝŶƚĞƌŝŽƌ ŵŝƐŝŝůŽƌĚĞŽǆŝǌŝĚĞĂǌŽƚ

WĞŶƚƌƵŝŶƐƚĂůĂƜŝŝĚĞŠŶĐĉůǌŝƌĞĐƵĨƵŶĐƜŝĞĚƵďůĉ

WƌŽĨŝůĚĞƐĂƌĐŝŶĉĚĞĐůĂƌĂƚ ůĂƐĂĚĞƌĂŶĚĂŵĞŶƚĞŶĞƌŐĞƚŝĐĂĨĞƌĞŶƚŠŶĐĉůǌŝƌŝŝĂƉĞŝ;ĚĞůĂůĂ'Ϳ ŽŶƐƵŵƵůǌŝůŶŝĐĚĞĞŶĞƌŐŝĞĞůĞĐƚƌŝĐĉ ŽŶƐƵŵĂŶƵĂůĚĞĞŶĞƌŐŝĞĞůĞĐƚƌŝĐĉ ZĂŶĚĂŵĞŶƚƵůĞŶĞƌŐĞƚŝĐĂĨĞƌĞŶƚŠŶĐĉůǌŝƌŝŝĂƉĞŝ ŽŶƐƵŵǌŝůŶŝĐĚĞĐŽŵďƵƐƚŝďŝů ŽŶƐƵŵĂŶƵĂůĚĞĐŽŵďƵƐƚŝďŝů

;ΎͿZĞŐŝŵĚĞƚĞŵƉĞƌĂƚƵƌĉƌŝĚŝĐĂƚĉŠŶƐĞĂŵŶĉŽƚĞŵƉĞƌĂƚƵƌĉĚĞƌĞƚƵƌĚĞϲϬΣůĂŝŶƚƌĂƌĞĂŠŶŝŶƐƚĂůĂƜŝĂĚĞŠŶĐĉůǌŝƌĞƕŝŽƚĞŵƉĞƌĂƚƵƌĉĚĞĂůŝŵĞŶƚĂƌĞĚĞϴϬΣůĂŝĞƕŝƌĞĂĚŝŶŝŶƐƚĂůĂƜŝĂĚĞŠŶĐĉůǌŝƌĞ ;ΎΎͿdĞŵƉĞƌĂƚƵƌĉƐĐĉǌƵƚĉŠŶƐĞĂŵŶĉŽƚĞŵƉĞƌĂƚƵƌĉĚĞƌĞƚƵƌĚĞϯϬΣƉĞŶƚƌƵĐĂǌĂŶĞůĞĐƵĐŽŶĚĞŶƐĂƌĞĚĞϯϳΣƉĞŶƚƌƵĐĂǌĂŶĞůĞƉĞŶƚƌƵƚĞŵƉĞƌĂƚƵƌĉƐĐĉǌƵƚĉƕŝĚĞϱϬΣƉĞŶƚƌƵĂůƚĞŝŶƐƚĂůĂƜŝŝĚĞŠŶĐĉůǌŝƌĞ;ůĂŝŶƚƌĂƌĞĂŠŶ ŝŶƐƚĂůĂƜŝĂĚĞŠŶĐĉůǌŝƌĞͿ

^ŝŵďŽů hŶŝƚĂƚĞ sĂůŽĂƌĞ



WŶ

Wϰ

Wϭ





ĞůŵĂǆ

ĞůŵŝŶ

W^

WƐƚďǇ

WŝŐŶ

Y,

>t

EKǆ

YĞůĞĐ



YĨƵĞů

&

Ŭt

Ě

ŵŐŬtŚ

ŬtŚ

Ϯϰ ϴϵ

ϮϰϮ

ϳϲ

ϴϳϯ ϵϰϴ

ϬϬϱϱ ϬϬϮϴ ϬϬϬϯ

ϬϲϬϬ ϬϬϬϬ

ϱϰ ϱϳ Ϯϰ



Ϭϭϱϵ

ϯϱ ϴϰ

Ϯϯϭϳϲ

ϭϴ

cod. 3541P650 - Rev. 03 - 09/2018

Page 15

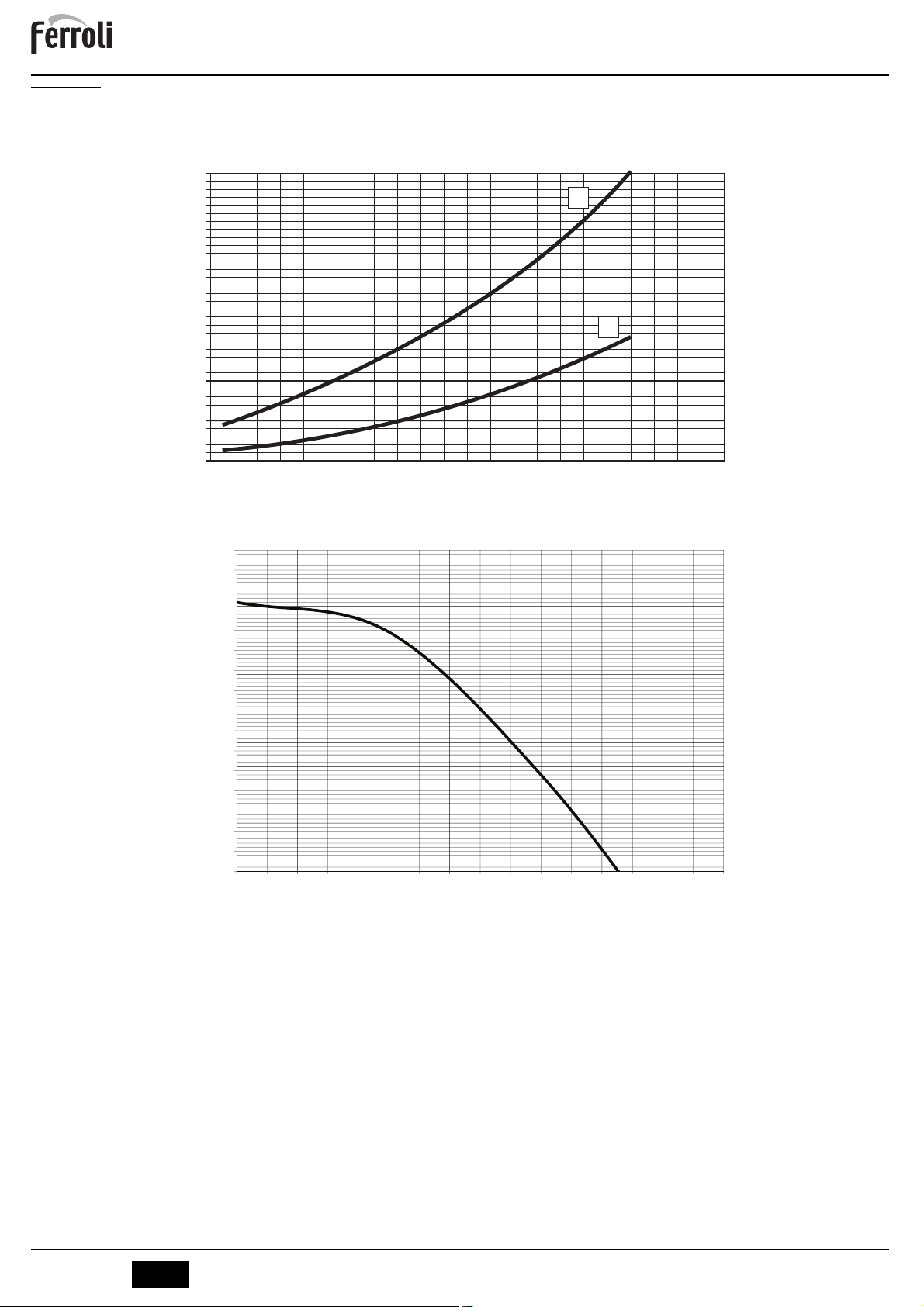

5.5 Diagrame

7 8 9 1011121314151617181920212223242526272829

mbar

0.0

0.5

1.0

1.5

2.0

2.5

3.0

3.5

4.0

4.5

5.0

5.5

6.0

6.5

7.0

7.5

8.0

0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1 1.1 1.2 1.3 1.4 1.5 1.6

H(mCA)

Q (m3/h)

Diagrame presiune - debit Modelul DIVACONDENS D PLUS F 24 A = GPL - B = METAN

DIVACONDENS D PLUS F 24

Înaltime de pompare reziduala disponibila în instalatie

cod. 3541P650 - Rev. 03 - 09/2018

Page 16

DIVACONDENS D PLUS F 24

230V 50 Hz

°T°

278

4321

136

ABM01A

193

321

Rosso

Azzurro

Bianco

GND

OUT

+5V

114

PWM

191

378

321

139

138

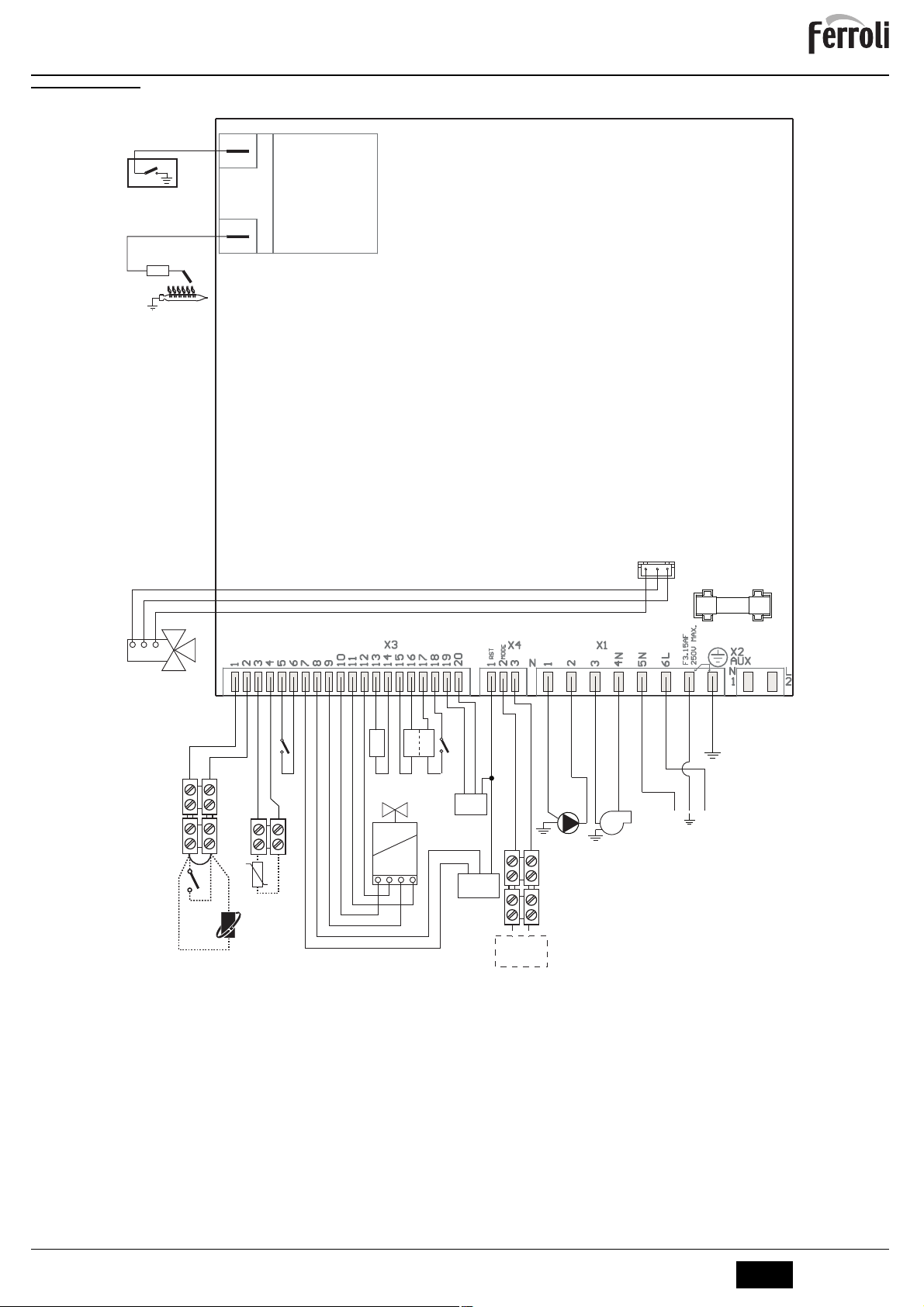

5.6 Schemă electrică

fig. 28- Schemă electrică

Atenţie: Înainte de a racorda termostatul de cameră sau cronocomanda la distanţă, scoateţi puntea de pe panoul de borne.

16 Ventilator 32 Pompă de circulaţie încălzire 42 Senzor temperatură apă menajeră 44 Valvă de gaz 72 Termostat de cameră (opţional) 81 Electrod de aprindere şi detectare 95 Valvă deviatoare 114 Presostat apă 136 Debitmetru 138 Sondă externă (opţională) 139 Cronocomandă la distanţă (opţional) 191 Termostat temperatură gaze arse 193 Sifon 278 Senzor dublu (Siguranţă + Încălzire) 378 Senzor “Hall”

cod. 3541P650 - Rev. 03 - 09/2018

Page 17

Fabbricato in Italia - Fabricado en ItaliaMade in Italy

)DEULFDWvQ,WDOLD:\SURGXNRZDQRZH:áRV]HFKȀĮĲĮıțİȣĮȗİĲĮȚıĲȘȞǿĲĮȜȚĮ

)(552/,6S$

Via5LWRQGDD

6DQ%RQLIDFLR9HURQD,7$/<

ZZZIHUUROLFRP
