NÁVOD NA INSTALACI .

ADPSV 18W/m

KABELOVÉ TOPNÉ OKRUHY

VŠEOBECNÉ PODMÍNKY

 Topná část kabelového topného okruhu se nesmí krátit, ani jinak upravovat. Kráceny dle

potřeby mohou být pouze studené připojovací konce.

 Spojka spojující studený konec a topný okruh nesmí být instalována v ohybu. Topné kabely se

nesmějí dotýkat, ani křížit, průměr ohybu kabelu smí být minimálně osminásobek jeho
průměru.

 Jestliže je topný kabel nebo napájecí přívod poškozen, musí být nahrazen nebo opraven

výrobcem, jeho servisním technikem nebo podobně kvalifikovanou osobou, aby se zabránilo
vzniku nebezpečné situace.

 Topný kabel musí být napájen přes proudový chránič se jmenovitým vybavovacím proudem

IΔn ≤ 30mA. Doporučujeme každý topný celek/okruh topení vybavit samostatným
proudovým chráničem.

 Topné kabely mohou být skladovány do teplotní odolnosti pláště (70°C) a instalovány při

teplotě vyšší než –5°C a při provozu nesmí být vystaven teplotám vyšším než 70°C.

 Před pokládkou i po pokládce je nutné provést měření odporu topných okruhu. Naměřené

hodnoty se musí shodovat. Naměřené hodnoty zapište do záručního listu. Tolerance
naměřených hodnot ±5 -10%.

 Před pokládkou a po pokládce musí být provedeno měření izolačního odporu mezi topným

vodičem a ochranným opletením – naměřená hodnota nesmí být nižší než 0,5MΩ. Naměřené
hodnoty zapište do záručního listu.

 Jakékoliv neshody ihned oznamte výrobci nebo dodavateli a ukončete veškeré práce.
 Před použitím topného kabelu je nutno zkontrolovat štítkové údaje, jestli jsou ve shodě s

požadovaným výrobkem.

 Dodavatel musí informovat ostatní dodavatele stavby o umístění topné jednotky a o rizicích z

toho vyplívajících.

 Jiné použití než je v tomto návodu konzultujte s výrobcem.
 Přítomnost topného kabelu musí být viditelně vyznačena v rozvaděči nebo připojovací krabici

např. vylepením štítku a musí být součástí každé elektro dokumentace.

1. Popis a zapojení

 Topné kabely se připojují na soustavu 230V, 50Hz. Krytí IP67.
 Plášť kabelu je odolný proti UV záření, teplotní odolnost pláště 70°C, samozhašivý.
 Ochranné opletení se připojuje na PE vodič.

2. Použití na rozmrazování okapů, svodů a střech, kde sníh nemůže
volně odtávat

 Kabely instalované do okapních systémů poskytují ochranu před škodami způsobenými zamrzáním

vody. Topné kabely rozpustí led a voda tak může volně odtékat.

 Kabely instalované na střechu poskytují ochranu v případě:

a) kdy sníh nemůže volně sjíždět ze střechy do okapů a hromadí se u protisněhových zábran nebo

v úžlabích, kde dochází k nesměrnému přetěžování střešní krytiny hromadícím se mokrým
sněhem,

b) kdy sníh nemůže volně sjíždět ze střechy do okapů a hromadící se voda pod sněhovou bariérou

vzlíná mezi střešní krytinou a zatéká do objektu,

c) kdy sníh sjíždějící ze střechy tvoří nad okapem převis a nestéká do okapového žlabu.

Tyto systémy se vždy kombinují s uložením kabelu do okapových žlabů a svodů (např. pilkováním).
V případě montáže na střechu se musí zajistit, aby sjíždějící sníh nepoškodil (nestrhnul) topný kabel.

a) Dimenzování

U běžných okapů a svodů (Ø 150 mm) se instaluje topný příkon 30–40 W/m, v nadmořských výškách
1000 m a výše dle místního posouzení, minimálně však 60 W/m. Kabely ve žlabech a svodech by
neměly mít větší rozteč než 80 mm. Plošný příkon kabelů v okapech a na střechách by měl činit 250
W/m2 až 300 W/m2. V nadmořských výškách nad 1000 m by neměl být nižší než 300 W/m2.

b) Montáž

 Pro uchycení topného kabelu do klasického žlabu a svodu (Ø 150 mm) slouží „příchytka do žlabu“

a „příchytka do svodu“ (příchytky do svodu se fixují řetězem). Vzdálenost mezi příchytkami by
neměla být větší než 25 cm.

 Pro uchycení topného kabelu v atypických žlabech, úžlabích a na střechách se používá střešní úchyt

„C“, popřípadě speciální uchycení dle místních podmínek. Topný kabel se fixuje čtyřmi příchytkami
na jeden metr délky.











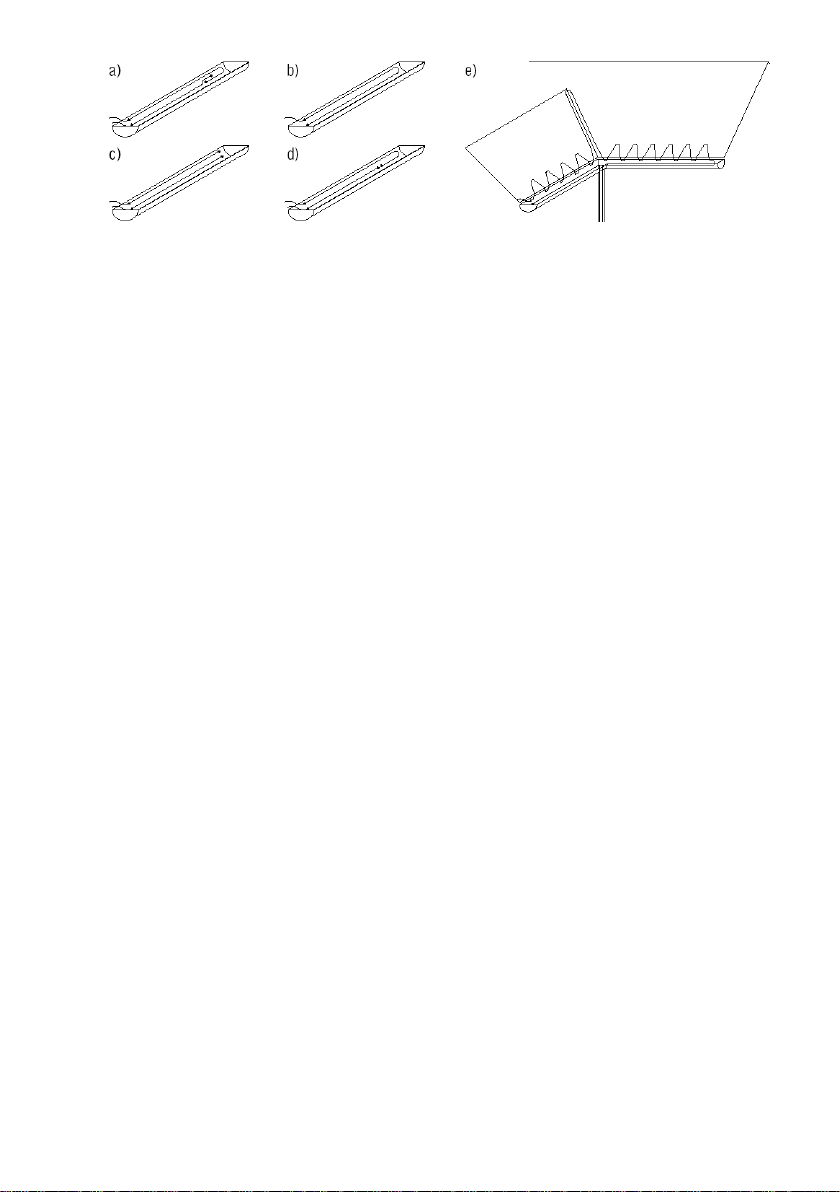

PŘÍKLAD ULOŽENÍ KABELU ADPSV

2

c) Regulace

Z hlediska úspory provozu je potřeba instalaci vybavit regulátorem z aktuální nabídky firmy FENIX,
například EBERLE EM 524 87 + vlhkostní sonda ESD 524003 + teplotní čidlo TFD 524004, nebo
diferenčním regulátorem vhodným pro menší aplikace a dobře zateplené střechy EBERLE DTR-E
3102, EB-Therm 800. Doporučené nastavení teploty -5°C až +3°C.

3. Použití pro akumulační a poloakumulační podlahové vytápění

a) Dimenzování

 Pokud se jedná o vytápění místnosti, tak pro správnou volbu topného systému musíme znát hodnotu

tepelných ztrát objektu. Instalovaný příkon u akumulačního vytápění by měl odpovídat 3 násobku
vypočtených tepelných ztrát objektu navýšených o 10 až 30%. U poloakumulačního systému by měl
instalovaný příkon odpovídat 1,1 a 1,3 násobku tepelných ztrát. Pokud nelze takto vypočtený příkon
instalovat v celém rozsahu do podlahové plochy z důvodu max. doporučených výkonů, musí se použít
přídavné topení.

 Doporučený plošný příkon pro akumulační vytápění je v rozmezí 200 – 300W/m2, maximálně však

400W/m2.

 Pro poloakumulační vytápění doporučujeme plošný příkony v rozmezí 150 — 250W/m2.

b) Montáž

Instalace do betonu

 Nejprve si přečtěte Všeobecné podmínky.
 Plocha musí být po celém obvodu oddělena od svislých konstrukcí dilatační spárou.
 Pří pokládání na plochu větší než 20m2 nebo s úhlopříčkou větší než 7m je nezbytné respektovat

dilataci podkladových materiálů. Topný kabel nesmí přecházet přes dilatační spáry. Připojovací
netopné kabely musí být v místě dilatačních spár volně uloženy v ochranné trubce. Přechod veškerých
instalací – studený konec, sonda termostatu – ze stěny do podlahy musí být provedeny v instalačních
trubkách a umožňovat vzájemný pohyb podlahy a stěny.

 Kabel nesmí být kladen pod zařizovací předměty jako jsou vany, sprchové kouty, WC apod., jakož i

pod nábytek neumožňující volné proudění vzduchu.

 Vzdálenost topné části kabelu od stěny nesmí být menší než 50mm.
 Betonová směs musí být natolik zhutněná, aby vrstva neobsahovala vzduchové bubliny, kaverny apod.

a zajišťovala dokonalý kontakt s topným kabelem. Hutnit nutno opatrně, ručně, aby nedošlo
k poškození kabelu. V žádném případě nepoužívat ponorné vibrátory.

 Betonová směs musí obsahovat tzv. plastifikátory.
 Při betonování je nutno dbát na skutečnost, že při přestávce delší 60minut se betonované plochy

dokonale nespojí. Proto při delší prodlevě je nutno vytvořit adhezívní spojovací můstek, např.
penetrací nebo jiným způsobem.

 Plochy, na které se bude klást topný kabel, musí být tepelně odizolovány extrudovaným polystyrenem

o tloušťce 80mm nebo obdobně tepelně izolujících materiálů.

 Tepelná izolace musí být překryta vrstvou betonu cca 40mm, na kterou je položen topný kabel.
 Při instalaci armovacího železa je nutno dát pozor, aby nedošlo k poškození izolace kabelu.

3

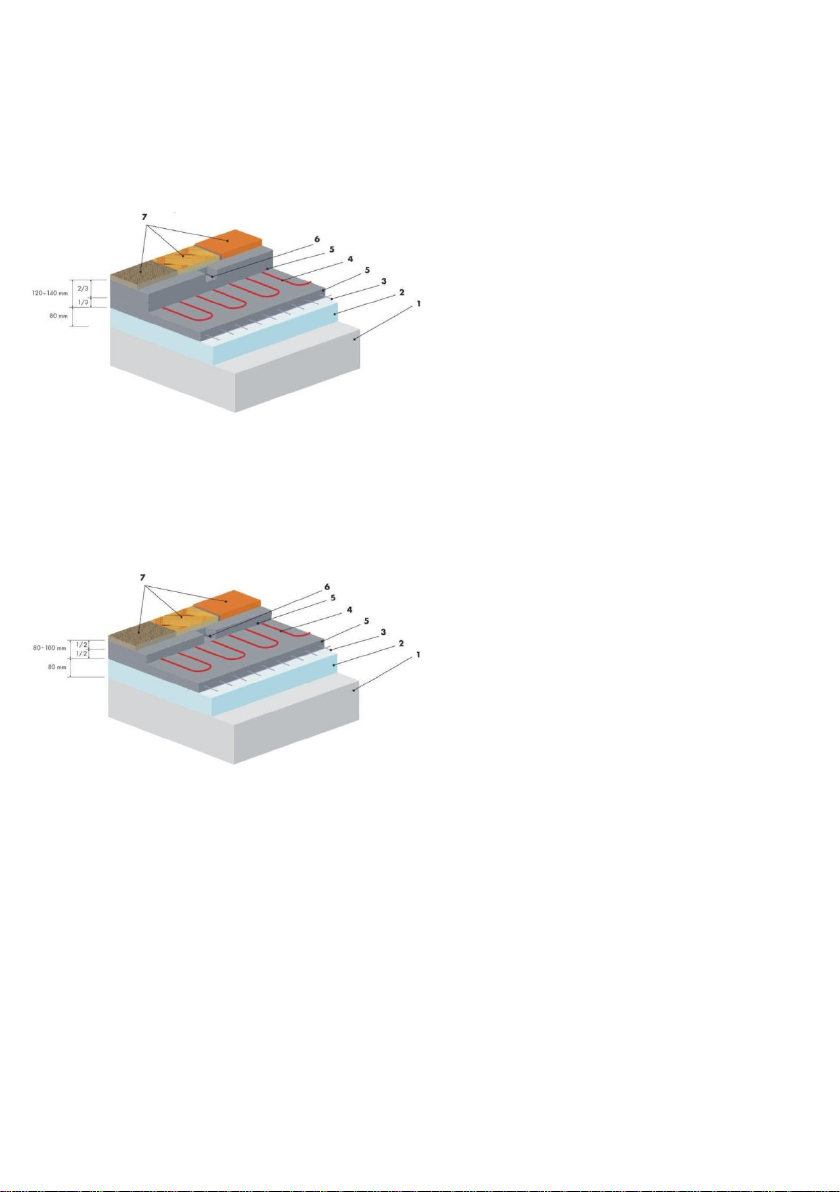

Postup

1) Podklad

2) Tepelná izolace min. 80mm

3) Armovací ocelová síť

4) Topný kabel Ecofloor

5) Betonová akumulační vrstva 120—140mm

6) Instalační trubka s podlahovou sondou

7) Nášlapná vrstva

1) Podklad

2) Tepelná izolace 80mm

3) Armovací ocelová síť

4) Topný kabel Ecofloor

5) Betonová akumulační vrstva 80—100mm

6) Instalační trubka s podlahovou sondou

7) Nášlapná vrstva

 Na hydroizolovaný podklad položte tepelnou izolaci, na izolaci vytvořte 4cm vrstvu betonu.
 Beton nechte vyzrát.
 Betonovou vrstvu očistěte a zbavte ostrých předmětů a natřete penetrační nátěrem.
 Rozviňte topný kabel ve tvaru meandru, dle požadovaného výkonu.
 Topný kabel fixujte tak, aby se při další betonáži nemohl pohnout, např. páskou Grufast.
 Ve vlhkých prostorech spojte ochranné opletení kabelu s ochranným pospojováním místnosti.
 Proveďte proměření odporu topného okruhu a izolačního odporu zapište do Záručního listu.
 Kabel zalijte vrstvou betonu do požadované výšky, po skončení betonářských prací opět proveďte

měření a zápis do záručního listu.

 Rohož uveďte do chodu nejdříve po 28 dnech, po úplném vyzrání betonu.
 Materiály dále používané pro zušlechtění povrchu podlahy (lepidlo na dlažbu, koberec, parkety apod.)

musí mít doporučení od výrobce, že jsou určeny pro tepelně namáhané podlahy.

Akumulační systém (doba nabíjení 6 -8 hodin)

Poloakumulační systém

4

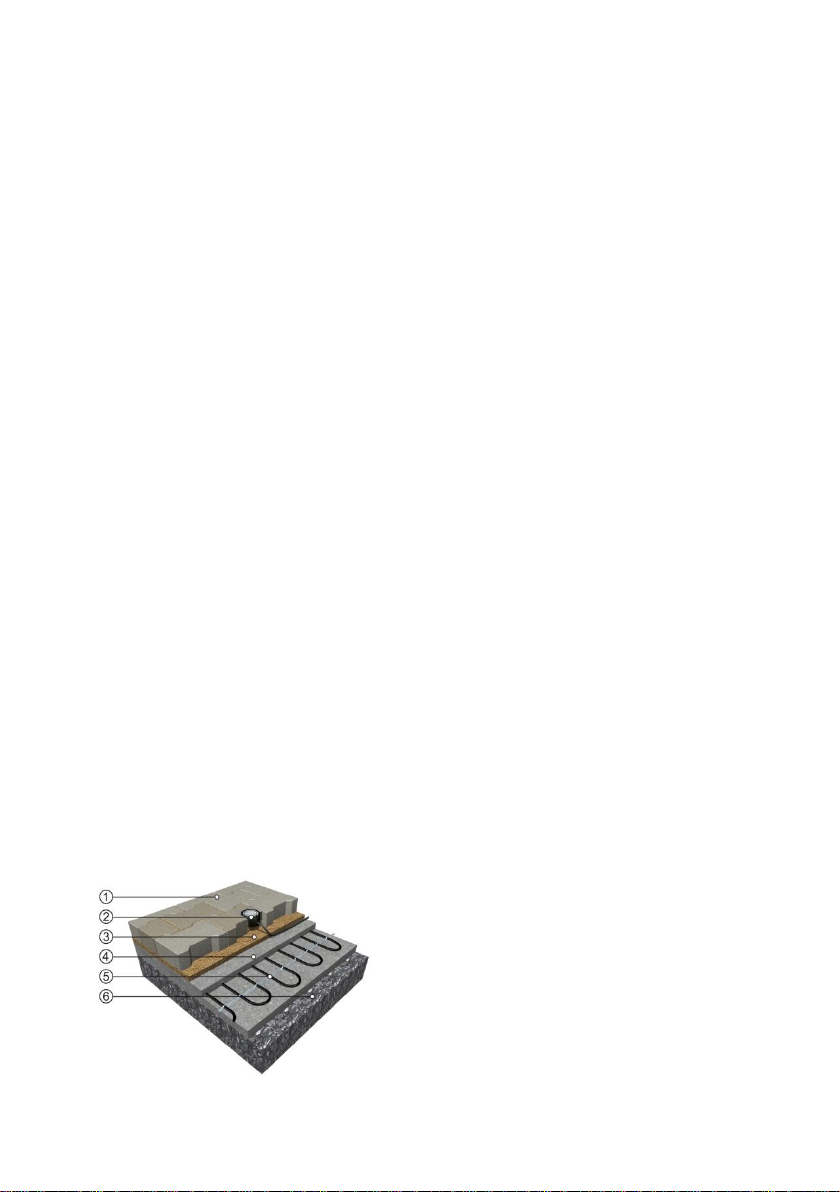

c) Regulace

1) Dlažba (beton)

2) Regulace EBERLE EM 524 89/90

3) Jemný plavený písek

4) Betonová vrstva

5) Topný kabel Ecofloor

6) Podklad (štěrk 150-300mm)

 Pro regulaci použijte termostat z aktuální nabídky firmy FENIX. U akumulačního a

poloakumulačního podlahové vytápění je nezbytný regulátor s podlahovou sondou.

d) Náběh topné podlahy

 Topná podlaha se uvádí do provozu až po řádném vytvrdnutí betonu po 4–6 týdnech.
 První den nastavit teplotu podlahy shodnou s teplotou v místnosti (maximálně 18°C).
 Následující dny zvyšovat teplotu podlahy postupně o 2°C/den až na 28°C.
 Teplotu podlahy udržovat na teplotě 28°C po dobu tří dnů.
 Následně snižovat teplotu podlahy o 5°C denně dokud nedosáhne počáteční teploty.
 Poté je možno teplotu podlahy nastavit na požadovanou a uvést podlahu do běžného provozu.

4. Vyhřívání venkovních ploch (protinámrazová ochrana)

a) Dimenzování

Plošný příkon dimenzujte na volných prostranstvích jejichž podkladní plocha je zemina a na tepelně
izolovaných plochách ve výkonu 200 až 300W/m2 a u instalací na tepelně neizolovaných plochách ve
výkonu 250 až 350W/m2. Velikost výkonu mj. závisí na hloubce uložení, čím blíže povrchu, tím menší
výkon z doporučeného intervalu. V případě montáže do jemného plaveného písku nesmí instalovaný
plošný výkon přesáhnout 300W/m2.

b) Montáž do betonu

Postup

 Vytvořte zhutněnou podkladovou vrstvu štěrku 150 - 300mm, vrstvu štěrku můžete považovat za

tepelnou izolaci.

 Na armovací sít rozviňte topný kabel ve tvaru meandrů a fixujte stahovací páskou. Topný kabel nesmí

být příliš utažen, aby nedošlo vlivem teplotní roztažnosti betonu k poškození kabelu.

 Armovací síť umístěte do středu, maximálně však do 2/3 betonové vrstvy.
 Proveďte proměření odporu topného okruhu a izolačního odporu, hodnotu zapište do záručního listu.
 Zakreslete do záručního listu rozložení kabelu.
 Kabel zalijte vrstvou betonu. Betonová vrstva musí byt monolitická, aby vlivem teplotního namáhání

nedošlo k odtržení jednotlivých vrstev.

 Opětovně proveďte proměření odporu topného okruhu a izolačního odporu, hodnotu zapište do

záručního listu.

 Betonové směsi musí osahovat příměsi chránící směs před vnějšími vlivy.

Instalace do betonu

5

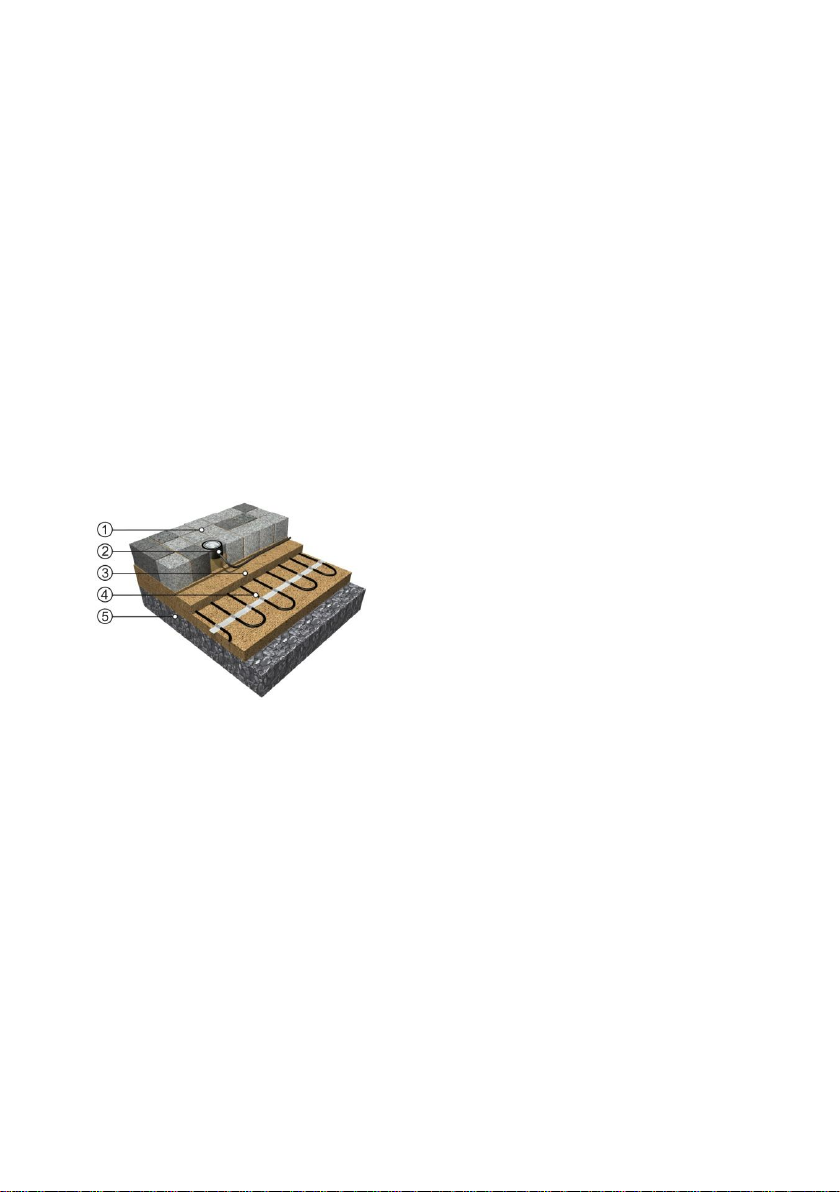

c) Montáž do jemného plaveného písku

1) Zámková (žulová) dlažba

2) EBERLE EM 524 89/90

3) Jemný plavený písek min. 100mm

4) Topný kabe Ecofloor

5) Podklad (štěrk 150-300mm)

Postup (vhodné jen pod chodníky pro pěší)

 Vytvořte zhutněnou podkladovou vrstvu štěrku 150 - 300mm, vrstvu štěrku můžete považovat za

tepelnou izolaci.

 Na vrstvu stěrku vytvořte 5cm vrstvu zhutněného písku.
 Rozviňte topný kabel ve tvaru meandru, dle požadovaného výkonu. K fixaci kabelu použijte pásku

Grufast.

 Proveďte proměření odporu topného okruhu a izolačního odporu, hodnotu zapište do záručního listu.
 Zakreslete do záručního listu rozložení kabelu.
 Na topný kabel vytvořte 5cm vrstvu písku, doložte dlažbu.
 Opětovně proveďte proměření odporu topného okruhu a izolačního odporu, hodnotu zapište do

záručního listu.

Instalace do jemného plaveného písku

d) Regulace

 Z hlediska nepřekročení horní meze teplotní odolnosti kabelu, k němuž může dojít při nesprávném

použitím (provoz v letních měsících) a z hlediska úspornosti provozu je potřeba instalaci vybavit
regulátorem z aktuální nabídky firmy FENIX, například EBERLE EM 524 89/90 + vlhkostní sonda
ESF 524 001 + teplotní čidlo TFF 524 002.

6

5. Záruka, reklamace

Dodavatel kabelových okruhů ECOFLOOR poskytuje záruku na její funkčnost po dobu 24 měsíců nebo
10 let (dle typu instalace) ode dne instalace potvrzené na záručním listě (instalace musí být provedena
maximálně 6 měsíců od data prodeje) pokud je:

Reklamace se uplatňuje písemně u firmy, která provedla instalaci, případně přímo u výrobce.
Reklamační řád: http://www.fenixgroup.eu

Fenix s.r.o. Fenix Trading s.r.o.

Jaroslava Ježka 1338/18a, 790 01 Jeseník Slezská 2, 790 01 Jeseník
tel.: [phone], fax: [phone] tel.: [phone], fax: [phone]
e-mail: [e-mail] , http://www.fenixgroup.cz e-mail: [e-mail] , http://www.fenixgroup.cz

 doložen záruční list a doklad o zakoupení,
 dodržen postup dle tohoto návodu,
 doloženy údaje o skladbě kabelu v podlaze, zapojení a výsledcích měření izolačního odporu

topného kabelu,

 dodržen návod výrobce pro aplikaci tmelů.
