Fender PDP-1, PDP-12 Operation Manual

Download

PDP SPEAKER SY

STEM

PPDDPP--SS550

PPDDPP--11 // PPDDPP--11225

ENGLISH - PAGES . . . . . . 10-13

ESPAÑOL - PAGINAS . . . . 14-17

FRANÇAIS - PAGES . . . . . 18-21

ITALIANO - PAGINE . . . . . 22-25

DEUTSCH - SEITEN . . . . . 26-29

PORTUGUÊS - PAGINA . . 30-33

. . . . . . . . . . 34-37

This symbol warns the user of dangerous voltage levels localized within the enclosure.

This symbol advises the user to read all accompanying literature for safe operation of the unit.

∆ Read, retain, and follow all instructions. Heed all warnings. ∆ WARNING: To prevent injury, this apparatus must be

securely attached to the floor/wall in accordance with the installation instructions.

∆ WARNING: Flying loudspeakers above crowds is dangerous

and should only be undertaken by experienced and insured riggers.

∆ WARNING: The length of the useful life of these cabinets

will depend in substantial part upon how they are treated in use. The user of this cabinet must periodically have this cabinet inspected to ensure that continued use has not weakened the cabinet's structure.

∆ WARNING: To prevent damage, fire or shock hazard, do not

expose this unit to rain or moisture.

∆ CAUTION: To prevent electrical shock, match wide blade of

plug to wide slot of outlet and fully insert.

∆ This product should be located away from heat sources such

as radiators, heat registers, or other products that produce heat.

∆ This product should be serviced by qualified service

personnel when: objects have fallen, or liquid has been spilled onto the product; or the product has been exposed to rain; or the product does not appear to operate normally or exhibits a marked change in performance; or the product has been dropped, or the enclosure damaged.

∆ Do not drip nor splash liquids, nor place liquid filled

containers on the unit.

∆ CAUTION: No user serviceable parts inside, refer servicing

to qualified personnel only.

∆ Fender®loudspeaker systems are capable of producing very

high sound pressure levels which may cause temporary or permanent hearing damage. Use care when setting and adjusting volume levels during use.

∆ Only connect the power supply cord to an earth grounded AC

receptacle in accordance with the voltage and frequency ratings listed under INPUT POWER on the supplied adapter for this product.

∆ Unplug the power supply cord before cleaning the unit

exterior (use a damp cloth only). Wait until the unit is completely dry before reconnecting it to power.

∆ During operation: Maintain at least 1 inch (2.54 cm) of

unobstructed air space around the unit to allow for proper ventilation and cooling of the unit; do not block any vents in the unit chassis.

∆ This product may be equipped with a polarized plug (one

blade wider than the other). This is a safety feature. If you are unable to insert the plug into the outlet, contact an electrician to replace your obsolete outlet. Do not defeat the safety purpose of this plug.

∆ Protect the power supply cord from being pinched or

abraded.

∆ The power supply cord of this product should be unplugged

from the outlet when left unused for a long period of time, or during electrical storms.

General Precautions:

∆ Always carefully route speaker cables to avoid any chance

that someone could trip over them. Tripping over the cables attached to the speaker can cause the speaker to be knocked over, potentially leading to personal injury and damaged equipment.

∆ Due to the high acoustical energy generated by the

speakers, they may have a tendency to move across smooth, polished, or slippery surfaces. Care should be taken to ensure the speakers do not fall off of the edge of such surfaces (i.e. stages, tables, etc.).

∆ Do not insert or drop anything into the Speaker enclosure’s

bass ports (located on either side of the high frequency horn).

∆ Do not stack PDP speakers. ∆ Use this product only with the supplied wall-mounting

brackets.

Important Safety Instructions

Instrucciones de Seguridad Importantes

Este símbolo quiere advertir al usuario de que dentro de la carcasa de este aparato hay niveles de voltaje peligrosos.

Este símbolo advierte al usuario de que debe leer los documentos que acompañan a este aparato para un uso correcto y seguro de la unidad.

∆ Lea, conserve y siga lo indicado en estas instrucciones.

Tenga en cuenta todo lo indicado en las advertencias.

∆ PRECAUCION: Para evitar daños, este aparato debe ser

fijado de forma segura al techo/pared de acuerdo con las instrucciones de instalación.

∆ PRECAUCION: La colocación de altavoces en montajes

aéreos sobre el público es peligrosa y solo debe ser realizada por técnicos especialistas en ello.

∆ PRECAUCION: El periodo de vida útil de estos recintos

acústicos dependerá en gran medida del trato que les dé. El usuario de este recinto debe encargarse de que le sean realizadas revisiones periódicas y que no se dañen demasiado durante su uso.

∆ PRECAUCION: Para evitar daños, o riesgos de incendio o

descargas eléctricas, no permita que este aparato quede expuesto a la lluvia o la humedad.

∆ CUIDADO: Para evitar descargas eléctricas, introduzca

completamente el enchufe de corriente en una salida y haga coincidir los bornes del mismo. Nunca lo fuerce.

∆ Sitúe este aparato lejos de fuentes de calor como

radiadores, calentadores u otros aparatos (como amplificadores) que puedan producir calor.

∆ Este aparato deberá ser revisado/reparado en el servicio

técnico cuando: hayan caido objetos sobre él o se haya derrarmado algún líquido dentro; o si este aparato ha quedado expuesto a la lluvia; si no funciona correctamente o se observa un cambio evidente en su rendimiento, si el aparato ha caido al suelo o su carcasa se ha dañado.

∆ No derrame ningún tipo de líquido sobre este aparato, ni

coloque objetos que contengan líquidos encima de él.

∆ CUIDADO: Dentro de este aparato no hay ninguna pieza

susceptible de ser reparada por el propio usuario; dirija cualquier reparación solo al servicio técnico.

∆ Los sistemas de recintos acústicos Fender®son capaces de

producir niveles de presión sonora muy elevados que pueden producir daños temporales o permanentes al oído. Tenga cuidado durante la configuración y ajuste de los niveles de volumen durante su uso.

∆ Conecte el cable de alimentación solo a una salida de

corriente alterna con toma de tierra, del tipo y voltaje que aparecen indicados en INPUT POWER en el adaptador que se incluye con este aparato.

∆ Desconecte el cable de corriente antes de limpiar el exterior

de esta unidad (utilice para ello solo un trapo ligeramente humedecido). Espero hasta que la unidad esté totalmente seca antes de reconectarla a la corriente.

∆ Cuando lo esté usando: Deje un espacio libre de al menos

una pulgada (2.54 cm) alrededor de esta unidad para permitir su correcta refrigeración; nunca bloquee ninguna de las ranuras que hay en el chasis.

∆ Es posible que este aparato esté equipado con un enchufe

polarizado (con un borne más ancho que el otro). Esto es una medida de seguridad. Si no puede introducir ese conector en su enchufe de salida, póngase en contacto con un electricista para que le sustituya ese enchufe de salida anticuado. Nunca elimine la medida de seguridad que supone este tipo de conector.

∆ Evite que el cable de corriente pueda quedar aplastado o

retorcido.

∆ El cable de corriente de este aparato debería ser

desconectado cuando no vaya a usar este aparato durante un periodo de tiempo largo o durante las tormentas eléctricas.

Precauciones generales:

∆ Coloque siempre con cuidado todos los cables de altavoz

para evitar que puedan quedar aplastados o que alguien pueda engancharse con ellos. El tropezar con estos cables puede hacer que el recinto acústico caiga, lo que puede dar lugar a daños en las personas o en el equipo.

∆ Debido a la elevada energía acústica generada por estos

altavoces, pueden llegar a desplazarse si los coloca sobre superficies resbaladizas o muy pulidas. En caso de que los coloque en este tipo de superficies tome las medidas adecuadas para evitar que puedan caerse al llegar a alguna esquina (por ejemplo en escenarios, mesas, etc.).

∆ No introduzca ni deje caer nada dentro de las toberas de

graves de estos recintos acústicos (que están situadas a cada lado de la trompeta de agudos).

∆ No apile varios altavoces PDP. ∆ Utilice este producto solo con los soportes para montaje en

pared que se incluyen.

Consignes de Sécurité Importantes

Ce symbole prévient l’utilisateur de tensions dangeureuses à l’intérieur de cet équipement.

Ce symbole conseille à l’utilisateur de lire le mode d’emploi fourni pour l’utilisation en toute sécurité de cet appareil.

∆ Lisez, conservez et suivez toutes les instructions.

Respectez toutes les mises en garde.

∆ ATTENTION : Pour éviter tout accident, cet appareil doit être

solidement fixé aux murs/sols selon les instructions d’installation.

∆ ATTENTION : La suspension des enceintes au-dessus des

personnes est dangeureuse et ne doit être entreprise que par un personnel qualifié et assuré.

∆ ATTENTION : La longévité de ces enceintes dépend en

grande partie de la façon dont elles sont utilisées. L’utilisateur doit périodiquement faire contrôler ces enceintes et vérifier que leur utilisation continue n’a pas affaibli leur structure.

∆ ATTENTION : Pour éviter tout dommage, risque d’incendie

ou d’électrocution, ne pas exposer cet appareil à la pluie ou à l’humidité.

∆ MISE EN GARDE : Pour éviter tout risque d’électrocution,

vérifiez la parfaite compatibilité entre la fiche et la prise secteur.

∆ Ce produit doit être éloigné de toute source de châleur

(radiateurs, poêles, etc.) ou de tout produit générant de la chaleur.

∆ Ce produit doit uniquement être contrôlé et réparé par un

personnel qualifié lorsque : Un oblet s’est introduit dans l’appareil, un liquide s’est infiltré dans l’appareil, le produit a été exposé à la pluie, le produit ne semble pas offrir des performances satisfaisantes, le produit est tombé, ou son boîtier est endommagé.

∆ Empêchez toute infiltration liquide dans l’appareil. Ne jamais

poser un objet contenant un liquide sur l’appareil.

∆ MISE EN GARDE : Cet appareil ne contient aucune pièce

susceptible d’être remplacée par l’utilisateur. Consultez un service de réparation qualifié.

∆ Les systèmes d’enceintes Fender®peuvent produire des

niveaux sonores extrêmement puissants pouvant causer des dommages auditifs temporaires ou permanents aux peronnes. Prenez soin d’utiliser des niveaux sonores raisonnables.

∆ Connectez le cordon secteur uniquement à une prise

correctement reliée à la terre. Utilisez une prise secteur dont la tension et la fréquence correspondent à la sérigraphie située sous l’embase INPUT POWER de ce produit.

∆ Déconnectez le cordon secteur de l’appareil avant de

nettoyer les surfaces extérieures (en utilisant uniquement un chiffon humide). Attendez que l’appareil soit totalement sec avant de l’utiliser à nouveau et de le relier au secteur.

∆ Lors de l’utilisation : Laissez un espace vide d’au moins

2,5 cm autour de l’appareil pour garantir sa ventilation correcte et son refroidissement. Ne jamais boucher les orifices de ventilation de l’appareil.

∆ Il se peut que ce produit soit équipé d’une fiche secteur

polarisée (avec une lame plus large que l’autre). Ceci est un élément de sécurité. Si vous n’arrivez pas à enfoncer la fiche dans la prise secteur, contactez un électricien pour remplacer la prise secteur. Ne modifiez jamais la sécurité de cette fiche.

∆ Protégez le cordon secteur de tout dommage (pincement,

etc.).

∆ Si vous n’utilisez pas cet appareil lors d’une période

prolongée ou en présence d’orage, déconnectez le cordon secteur de la prise.

Précautions générales :

∆ Placez les câbles d’enceintes de sorte que personne ne

puisse marcher dessus (risque de chute). Le fait de trébucher dans les câbles d’enceintes peut faire tomber l’enceinte et blesser les personnes ou endommager les enceintes.

∆ Du fait de la puissance acoustique très importante générée

par ces enceintes, celles-ci risquent de se déplacer à cause des vibrations, notamment lorsqu’elles sont posées sur une surface lisse ou glissante. Assurez-vous que les enceintes ne puissent pas tomber (scène, tables, etc.).

∆ Veillez à ne pas insérér d’objet ou à ne pas laisser tomber

d’objet dans les évents d’accordage des enceintes (situés de chaque côté du Tweeter).

∆ Ne jamais empiler les enceintes PDP. ∆ Utilisez ce produit uniquement avec les fixations murales

fournies.

Importanti Istruzioni per la Sicurezza

Questo simbolo mette in guardia l'utente sulla presenza di voltaggio elettrico pericoloso all'interno del prodotto.

Questo simbolo avverte l'utente della presenza di documentazione importante, utile ad operare con il prodotto in completa sicurezza.

∆ Seguire le presenti istruzioni e avvertenze. Conserva queste

istruzioni.

∆ ATTENZIONE: Per prevenire eventuali danni a cose o

persone, questa apparecchiatura dev'essere installata in sicurezza al pavimento/muro, seguendo le istruzioni d'installazione.

∆∆ ATTENZIONE: L'installazione dei diffusori in

sospensione al di sopra di persone è pericolosa e dev'essere effettuata unicamente da installatori esperti, qualificati e garantiti da copertura assicurativa

∆ ATTENZIONE: La vita media d'utilizzo di questi cabinets

dipende sostanzialmente dal modo in cui vengono utilizzati. L'utente che ne fa uso deve effettuare periodiche ispezioni, assicurandosi che il continuo utilizzo non ne indebolisca la struttura.

∆ ATTENZIONE: Per prevenire danni, incendi o scosse

elettriche, non esporre quest'unità a pioggia o ad umidità..

∆ CAUTELA: Per prevenire scosse elettriche, inserisci

completamente la spina alla presa di corrente, facendo corrispondere la lamina più ampia presente nella spina alla relativa scanalatura più grande presente nella presa.

∆ Questo prodotto dev'essere collocato lontano da sorgenti di

calore, quali radiatori, termo-convettori o altri dispositivi in grado di produrre calore.

∆ Questo prodotto deve essere riparato solo da personale

qualificato, nei seguenti casi: oggetti o liquidi sono penetrati all'interno dell'unità; l'unità è stata esposta alla pioggia; l'unità non funziona normalmente o mostra un decadimento qualitativo nelle prestazioni; l'unità è caduta, o l'involucro esterno è stato danneggiato.

∆ Non far penetrare o schizzare liquidi all'interno del prodotto.

Oggetti contenenti liquidi (ad esempio, vasi o bicchieri) non devono essere posizionati sul prodotto.

∆ CAUTELA: Il prodotto non contiene al suo interno alcuna

parte utilizzabile dall'utente; rivolgersi esclusivamente a personale tecnico qualificato.

∆ I sistemi di diffusione Fender® sono in grado di generare

un'elevata pressione sonora, capace di causare danni temporanei o permanente all'apparato uditivo umano. Per questo motivo, occorre prestare molta attenzione nella regolazione dei livelli.

∆ Utilizza unicamente il cavo d'alimentazione fornito in

dotazione, collegandolo ad una presa CA, conforme al voltaggio e alla frequenza riportata nell'etichetta posta al di sotto dell'INPUT POWER, nell'alimentatore in dotazione al prodotto.

∆ Prima di compiere le operazioni di pulizia dell'unità,

disconnetti il cavo d'alimentazione (utilizzare unicamente un panno umido). Prima di collegare nuovamente il cavo d'alimentazione, attendi che l'unità sia completamente asciutta.

∆ Durante l'utilizzo: lasciare almeno 2.54 cm (1 in) di spazio

libero dietro l'unità, per consentie un'adeguata ventilazione ed un raffreddamento ottimale; non ostruire nessuna presa d'aria presente nel cabinet.

∆ Questo prodotto include una spina di corrente polarizzata

(una lamina più ampia dell'altra). Si tratta di una caratteristica di sicurezza. Se non riesci ad inserire la spina nella presa, contatta un elettricista per effettuare la sostituzione della presa obsoleta. Non annullare alcuna funzione di sicurezza di questa spina.

∆ Proteggere il cavo di corrente dall'essere calpestato, tirato o

logorato.

∆ Disconnettere l'unità dalla presa di corrente

durante forti temporali o lunghi periodi di inutilizzo.

Precauzioni generali: ∆ Posizionare i cavi dei diffusori facendo in modo che non

risultino d'intralcio alle persone. Inciampare sul cavo ancora collegato al diffusore può provocare il distaccamento di quest'ultimo, causando danni a persone o cose.

∆ Data l'elevata energia acustica generata dai diffusori, questi

tendono a muoversi se posizionati su superfici lisce, levigate o scivolose. Occorre prestare molta attenzione nell'assicurare il diffusore, in modo da non farlo cadere di là della superficie d'appoggio (ad esempio, palcoscenici, tavoli, ecc).

∆ Non inserire o far cadere alcun oggetto nella porta dei bassi

presente nel cabinet del diffusore (posta su entrambi i lati della tromba High Frequency).

∆ Non sovrapporre i diffusori PDP l'uno sopra l'altro (in

configurazione "stack").

∆ Esegui l'installazione di questo prodotto impiegando

unicamente le staffe per il fissaggio a parete fornite in dotazione

Dieses Symbol warnt vor gefährlichen Spannungspegeln im Inneren des Gehäuses.

Dieses Symbol fordert zum Lesen der Begleittexte zum sicheren Betrieb des Gerätes auf.

∆ Sie sollten alle Anweisungen lesen, sich merken und

befolgen. Beachten Sie alle Warnungen.

∆ VORSICHT: Um Verletzungen zu vermeiden, muss dieses

Gerät entsprechend den Installationsanleitungen sicher auf dem Boden bzw. an der Wand befestigt werden.

∆ VORSICHT: Das Aufhängen von Boxen über dem Publikum

ist gefährlich und sollte nur von erfahrenen und versicherten Spezialisten durchgeführt werden.

∆ VORSICHT: Die Nutzungsdauer dieser Boxen hängt

wesentlich davon ab, wie man sie bei ihrem Einsatz behandelt. Die Boxen müssen regelmäßig untersucht werden, um sicherzustellen, dass sich ihre Stabilität durch ständigen Einsatz nicht verringert hat.

∆ VORSICHT: Um Beschädigungen, Brände oder

Stromschläge zu vermeiden, sollten Sie dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

∆ VORSICHT: Um Stromschläge zu vermeiden, sollten Sie den

breiten Stift des Steckers vollständig in die Steckdose stecken.

∆ Platzieren Sie das Gerät in ausreichender Entfernung von

Heizkörpern, Wärmeklappen oder anderen Wärmequellen.

∆ In folgenden Fällen sollte das Gerät von qualifizierten

Technikern repariert werden: Objekte oder Flüssigkeiten sind ins Gerät gelangt; das Gerät war dem Regen ausgesetzt; Funktion und Betrieb haben sich verändert; das Gerät wurde fallen gelassen oder das Gehäuse beschädigt.

∆ Setzen Sie das Gerät keiner tropfenden oder spritzenden

Flüssigkeit aus; stellen Sie keine mit Flüssigkeit gefüllten Behälter auf dem Gerät ab.

∆ VORSICHT: Im Gerät sind keine zu wartenden Teile.

Reparaturarbeiten dürfen nur von qualifizierten Technikern durchgeführt werden.

∆ Fender®-Boxen können sehr hohe Lautstärkepegel erzeugen,

die vorübergehende oder dauerhafte Gehörschäden verursachen können. Gehen Sie beim Einstellen bzw. Regulieren der Lautstärke vorsichtig vor.

∆ Das Netzkabel muss an eine geerdete Netzsteckdose

angeschlossen werden, die die Spannung und Frequenz liefert, die auf dem mitgelieferten Adapter unter INPUT POWER angegeben ist.

∆ Ziehen Sie das Netzkabel, bevor Sie das Gehäuse des

Geräts (mit einem feuchten Tuch) reinigen. Warten Sie, bis das Gerät vollständig getrocknet ist, bevor Sie das Netzkabel wieder anschließen.

∆ Während des Betriebs: Halten Sie um das Gerät herum einen

Freiraum von mindestens 2,54 cm (1“) ein, damit eine ausreichende Belüftung und Kühlung des Geräts gewährleistet ist. Blockieren Sie keine Belüftungsöffnungen im Geräte-Chassis.

∆ Dieses Produkt ist möglicherweise mit einem

unvertauschbaren Stecker ausgestattet (unterschiedlich breite Pole). Dabei handelt es sich um eine Sicherheitsvorrichtung. Wenn Sie den Stecker nicht in die Steckdose stecken können, lassen Sie Ihre alte Steckdose von einem Elektriker auswechseln. Setzen Sie die Sicherheitsfunktion des Steckers nicht außer Kraft.

∆ Das Netzkabel darf nicht eingeklemmt oder abgescheuert

werden.

∆ Bei Gewittern oder wenn das Gerät längere Zeit nicht

gebraucht wird, sollte der Netzstecker gezogen werden.

Allgemeine Sicherheitsvorkehrungen:

∆ Boxenkabel müssen sorgfältig verlegt werden, damit

niemand darüber stolpern und möglicherweise die Box umkippen kann, wodurch Geräte beschädigt und Menschen verletzt werden könnten.

∆ Aufgrund der hohen akustischen Energie, die von Boxen

erzeugt wird, können diese über glatte, polierte und schlüpfrige Oberflächen rutschen. Achten Sie darauf, dass die Boxen nicht über den Rand solcher Oberflächen (z. B. Bühnen, Tische usw.) kippen.

∆ Sie dürfen keine Gegenstände in die Bass-Ports (auf beiden

Seiten des Hochfrequenzhorns) der Box stecken oder fallen lassen.

∆ PDP-Boxen dürfen nicht gestapelt werden. ∆ Verwenden Sie das Produkt nur mit den mitgelieferten

Wandmontagewinkeln.

W ichtige Sicherheitsvorkehrungen

✧

ff ee nn dd ee rr .. cc oo mm

✧

Instruções Importantes de Segurança

Este símbolo adverte ao usuário da presença de níveis perigosos de voltagem dentro da caixa.

Este símbolo adverte ao usuário de que toda literatura que vem acompanhada deste aparelho deverá ser lida para um manuseio seguro do mesmo.

∆ Leia, conserve na memória e siga todas as instruções.

Observe todas as advertências.

∆ ADVERTÊNCIA:: Para prevenir danos ou e acidentes, este

aparelho deve ser seguramente colocado para o chão/parede conforme as instruções da instalação.

∆ ADVERTÊNCIA: Alto-falantes montados acima multidões são

perigosos e deve somente ser empreendidos por montadores profissionais

∆ ADVERTÊNCIA: A vida útil destes gabinetes dependerá em

grande parte de como eles são tratados no uso diário. O usuário deste gabinete deve periòdicamente ter este armário inspecionado para assegurar-se de que o uso continuado não enfraquece a estrutura dos gabinetes.

∆ ADVERTÊNCIA: Para impedir danos e perigo de incêndio ou

choque, não expor esta unidade a chuva ou a umidade.

∆ PRECAUÇÃO: Para impedir choque elétrico, combine a

lâmina larga do plugue ao entalhe largo da tomada e insirao inteiramente.

∆ Este produto deve ser instalado afastado de fontes de calor

tais como radiadores, registos de calor, ou outros produtos que produzem calor.

∆ Este produto deve receber assistência técnica qualificada

quando: Objetos ou líquidos tenham sidos derramados dentro do aparelho; o produto tenha sido exposto a chuva; o produto não funciona normalmente; alterações significativas em desempenho; danos ao gabinete.

∆ Não coloque recipientes enchidos de liquido em cima deste

unidade.

∆ CAUTION: Nenhuma peça interna pode ser servicado pelo

usuário, consulta prestar serviços de manutenção ao pessoal qualificado somente.

∆ Sistemas de alto-falantes Fender®são capazes de produzir

níveis de pressão muito elevados que podem causar danos provisórios ou permanentes de audição. Tenha cuidado quando ajustar o volume durante o uso.

∆ Conecte somente o cabo da fonte de alimentação a um

receptáculo aterrado terra da C. A. de acordo com as avaliações da tensão e da freqüência alistadas sob o INPUT POWER no adaptador fornecido para este produto.

∆ Desconecte o cabo da fonte de alimentação antes de limpar

o exterior da unidade (use um pano úmido somente). Espere até que a unidade esteja completamente seca antes de o reconectar á fonte.

∆ Durante a operação: Mantenha pelo menos 1 polegada (2.54

cm) de espaço de ar desobstruído ao redor da unidade para permitir uma ventilação e refrigeração apropriada da unidade; não obstrua nenhun respiradouro no chassi da unidade.

∆ Este produto pode ser equipado com um plugue polarizado

(uma lâmina mais larga do que a outra). Esta é uma característica de segurança. Se você for incapaz de introduzir o plugue na tomada, chame um eletricista para substituir sua tomada obsoleta. Não derrote a finalidade de segurança deste plugue.

∆ Proteja o cabo de alimentação de compressão. ∆ O cabo de alimentação deste produto deve ser

desconectado da tomada quando não for utilizado durante um longo período de tempo, ou durante tempestades elétricas.

Precauções Gerais:

∆ Distribua sempre com cuidado cabos do alto-falante para

evitar toda a possibilidade que alguém poderia tropeçar sobre eles. Tropeçar sobre os cabos unidos ao altofalante pode fazer com que o alto-falante seja derrubado, potencialmente causando danos pessoais e do equipamento.

∆ Devido à energia acústica elevada gerada pelos alto-

falantes, podem ter uma tendência mover-se através das superfícies lisas, ou lustradas. Cuidado deve ser tomado para assegurar os alto-falantes não caiam da borda de tais superfícies (isto é palcos, mesas, etc..).

∆ Não introduza e não deixe cair qualquer coisa nos portos

baixos do gabinete do alto-falante (situados em um ou outro lado da trombeta de alta freqüência).

∆ Não empilhe os alto-falantes PDP. ∆ Use este produto somente com os suportes fornecidos para

montagem em parede.

✧

ff ee nn dd ee rr .. cc oo mm

✧

ff ee nn dd ee rr .. cc oo mm

✧

PPPPDDDDPPPP SSSSppppeeeeaaaakkkkeeeerrrr SSSSyyyysssstttteeeemmmmss

Thank you for purchasing your PDP Speaker System from Fender®Audio. We are sure you will find it both a unique and effective sound reinforcement product, providing years of trouble-free service. PDP–125 / PDP–1 speakers are sheilded to prevent them from interfering with your plasma display or other nearby electronics.

PDP-1 Passive Presentation Loudspeakers

•Perfect for use in all audio general applications where a passive loudspeaker is needed.

•Complete with wall mount kit.

•Attractive silver or black anodized aluminum enclosure.

•Frequency Response - 150-20KHz (±3dB).

•Power Handling - 40 Watts each (RS426B).

•Impedance - 8Ω.

•weight 8.7 lbs each (4kg).

•Dimensions (HxWxD) - 24" (610mm) x 5" (127mm) x

4.13" (105mm ).

PDP-125 Powered Presentation Loudspeakers

•Perfect for use in all audio general applications where a powered speaker is needed.

•Complete with wall mount kit.

•Attractive silver or black anodized aluminum enclosure.

•Frequency Response - 150-20KHz (±3dB).

•Power - 20 Watts RMS each channel.

•weight 9.25 lbs each (4.5kg).

•Dimensions (HxWxD) - 24" (610mm) x 5" (127mm) x

4.13" (105mm).

PDP-S50

•Perfect for use in all audio general applications where a small powered subwoofer is needed.

•Attractive silver or black enclosure.

•Frequency Response - 45-150Hz (±3dB).

•Power - 50Watts RMS.

•weight 30lbs.

•Dimensions (HxWxD) - 15.6" (397mm) x 12.5" (318mm) x 10" (254mm).

INSTALLATION:

To mount your PDP speaker system properly, you will need the following tools and hardware available at your local hardware store:

- Electric drill.

- Philips screwdriver.

- 8, #8, 2 1/2 inch, round, washer-head screw.

- stud-finder.

Use the stud finder to find a metal or wooden stud in the wall. Fasten each bracket to the wall using the screw configuration shown in the picture (right). It may be easier to drill a small 1/8” pilot hole for each screw before fastening the screws. When the brackets are secured to the wall, attach the speakers with the supplied knobs as depicted in the picture.

WARNING: Failure to follow these directions may mean that your speaker system is not securely attached to the wall and could create a falling hazard. If you have any apprehension or confusion about the directions in this section, contact a professional installer.

PPPPDDDDPPPP SSSSppppeeeeaaaakkkkeeeerrrr SSSSyyyysssstttteeeemmmmss

✧

ff ee nn dd ee rr .. cc oo mm

✧

ff ee nn dd ee rr .. cc oo mm

✧

PPPPDDDDPPPP----1111**

A. SPEAKER LEVEL INPUT - These

"push" type connectors can be connected with regular speaker cable to the speaker level output of your display. The left speaker should be connected to the top input, and the right speaker to the bottom input.

B. SPEAKER HF OUTPUT - These connectors are

filtered outputs that can be connected to your PDP-1 speakers. Using this high frequency output ensures a proper balance between the PDP Sub and the PDP-1 speakers.

C. LINE IN - If you have the

PDP-125 models and do not have, or do not wish to use, an internal Plasma Display amplifier, connect the line level output to this input. The low frequency information will be amplified and sent to the PDP S50 speaker, and the HF information is sent to the 1/8" stereo jack labeled "HF OUTPUT". Use either the RCA inputs or the 1/8" connector, but not both.

D. LINE LEVEL HF OUTPUT - The line level HF output

transmits a filtered version of the audio sent from your plasma panel to either of the subwoofer’s line inputs. Using this output, or the speaker level output when using an external amplifier and the PDP-1, helps

ensure that the proper balance is achieved between your PDP Series subwoofer and your PDP speakers.

E. LEVEL - The level knob adjusts the level of low

frequency audio sent to the subwoofer speaker. Too high a level can make your mix "boomy" and unpleasant, whereas too low a level will be missing low frequency information. Start with this level knob at Min, and adjust the level of the PDP speakers to the desired loudness. Gradually increase the subwoofer level knob until the sound is balanced to your taste.

F. IEC LINE CORD CONNECTOR -

The power line cord must be connected to a grounded AC receptacle in accordance with the voltage and frequency ratings as listed above the PDP-S50 IEC connector.

G. POWER - The power LED is red in standby mode and

green when signal is present on any of the inputs. Low power standby mode is entered automatically when the power switch is on, but no signal is present on the input.

H. POWER SWITCH - Turn the PDP-S50 on or off with

this rocker switch.

A. POWER IN - Use only the Fender supplied

AC adapter. The AC adapter must be labeled in accordance with your regional line specifications.

B LEVEL - Adjusts the signal level of the

RCA or 1/8" inputs.

C. INPUT - The input can either be RCA left

and right, or stereo 1/8" connector. This can be connected to the high frequency output of the PDP S50 subwoofer, or the output of your plasma display panel.

D. SLAVE SPEAKER OUTPUT - Your set of PDP-125

speakers includes one powered speaker and one passive speaker. The right channel information is sent to the powered speaker, and the left channel information of your stereo input is sent to the passive (slave) speaker. Use only the supplied passive speaker on this output.

E. POWER LED - The LED glows red in low-power

standby mode, and automatically turns green, indicating the amplifier is out of standby mode, when a signal is present at one of the inputs.

A. INPUT BINDING POSTS - Attach the output of your

amplifier here. Ensure that each speaker is connected in the same manner; reversing the polarity could cause

undesired effects. Each speaker can handle a 40 Watt Program or 80 Watt Peak signal.

PPPPDDDDPPPP----SSSS555500

PPPPDDDDPPPP----111122225555**

****

NOTE: The PDP-1 and PDP-125 units are for wall mounting only (see installation instructions). Do not place the

PDP-1 and PDP-125 units on the floor.

✧

ff ee nn dd ee rr .. cc oo mm

✧

ff ee nn dd ee rr .. cc oo mm

✧

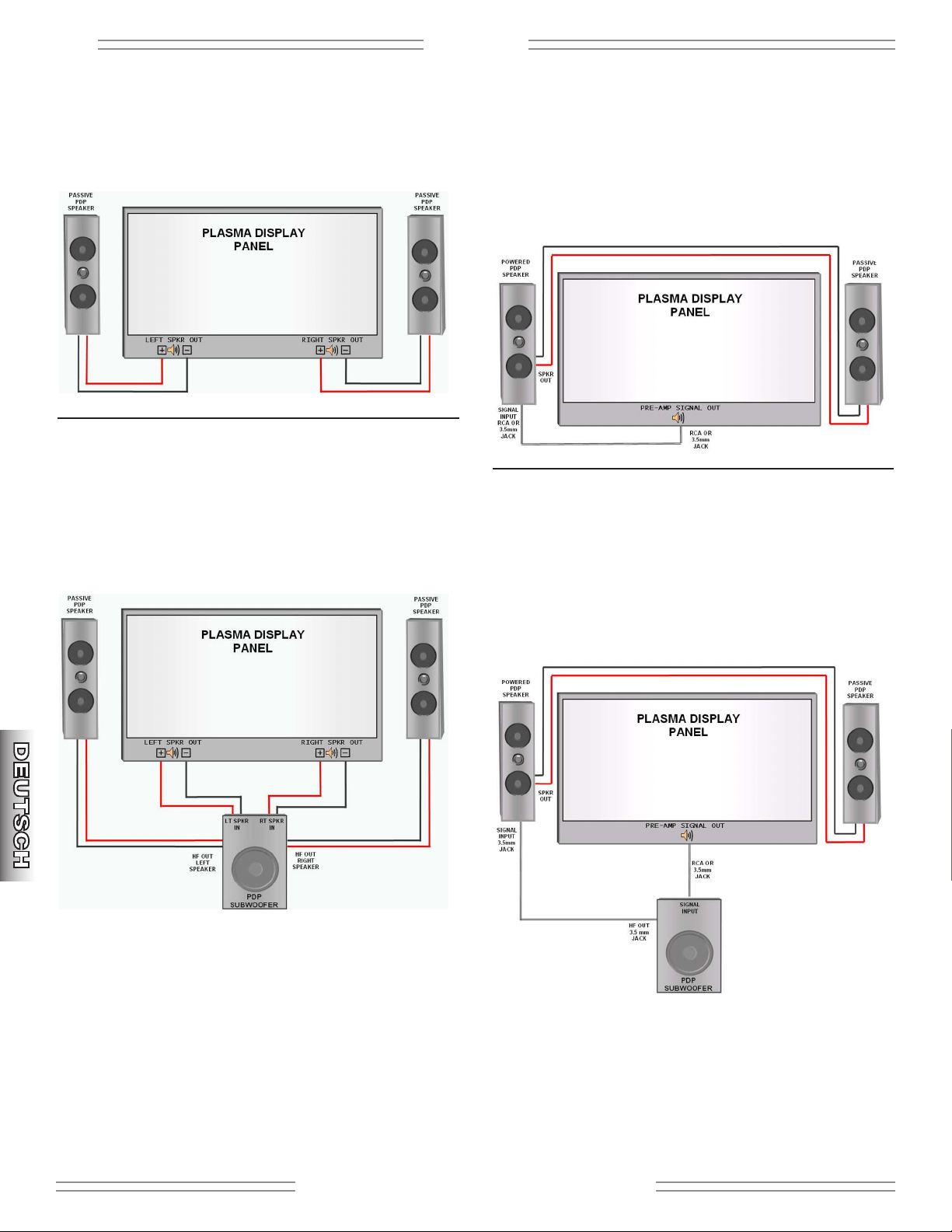

Configuration 1:

The Passive PDP Speakers can be used with up to 40 watts average power / 80 watts peak power amplifiers. Often, this amplifier will be built into the Plasma Display Panel unit.

Configuration 2:

When a PDP Subwoofer is added to the Passive PDP Speakers, the PDP Subwoofer can be connected to the Speaker Level Outputs from the PDP monitor. The PDP Subwoofer will pass the signal through a High-Pass Crossover Filter. The Passive PDP Speakers are connected to the High-Pass Crossover via the Speaker Level High-Frequency Outputs on the PDP Subwoofer.

Configuration 3:

The Powered PDP Speakers are composed of one powered speaker, and a slave speaker which is identical to the Passive PDP Speakers. The Powered PDP Speaker can connect to the audio output of the PDP Monitor, using either a 3.5mm stereo phone plug or RCA connectors. The slave PDP speaker is connected to the Powered PDP Speaker's output connector.

Configuration 4:

When a PDP Subwoofer is added to the Powered PDP Speaker system, it is connected to the audio output of the PDP Monitor, using either a 3.5mm stereo phone plug or RCA connectors. The Powered PDP Speaker is then connected to the 3.5 mm High-Frequency Output Jack of the PDP Subwoofer. The slave speaker is connected to the Powered PDP Speaker's amplifier output.

SSSSeeeetttt----uuuupp

✧

ff ee nn dd ee rr .. cc oo mm

✧

ff ee nn dd ee rr .. cc oo mm

✧

PPPPDDDDPPPP----1111**

MODEL: PDP-S50 PDP-125

PDP-1

TYPE: 654 653 548

PART NUMBERS BLACK: 0695021000 (120V, 60Hz) USA 0695011000 (120V, 60Hz) USA 0695001000

BLACK: 0695021930 (240V, 50Hz) AUS 0695011930 (240V, 50Hz) AUS - BLACK: 0695021940 (230V, 50Hz) UK 0695011940 (230V, 50Hz) UK - BLACK: 0695021960 (230V, 50Hz) EUR 0695011960 (230V, 50Hz) EUR - BLACK: 0695021970 (100V, 50Hz) JPN 0695011970 (100V, 50Hz) JPN -

SILVER: 0695020000 (120V, 60Hz) USA 0695010000 (120V, 60Hz) USA 0695000000 SILVER: 0695020930 (240V, 50Hz) AUS 0695010930 (240V, 50Hz) AUS - SILVER: 0695020940 (230V, 50Hz) UK 0695010940 (230V, 50Hz) UK - SILVER: 0695020960 (230V, 50Hz) EUR 0695010960 (230V, 50Hz) EUR - SILVER: 0695020970 (100V, 50Hz) JPN 0695010970 (100V, 50Hz) JPN -

POWER REQUIREMENTS: 100W 80W -

POWER HANDLING: - - 40W RS426B, 60W program, 80W

peak

POWER OUTPUT: 50W @ 1% THD 18W x 2 @ 1% THD -

INPUTS LINE LEVEL: 1/8" stereo or RCA left / right 1/8" stereo or RCA left / right -

SPEAKER LEVEL: Push-type terminals - Binding posts w/ screw-down terminals

OUTPUTS LINE LEVEL: 1/8" stereo high-frequency - -

SPEAKER LEVEL: Push-type terminals, 8Ω min Push-type terminals, 8Ω min Binding posts w/ screw-down terminals

FREQUENCY RESPONSE: 30Hz - 200Hz 100 Hz - 20 kHz 100Hz - 20kHz (+/- 6dB)

MAXIMUM SPL @ 1M: 103dB (continuous), 109 dB (peak) 105 dB (two sources, continuous) -

INPUT SENSITIVITY LINE IN: 155 mV

RMS (–16dBV) 600 mVRMS (-4.5 dBV) -

SPEAKER LEVEL INPUT: 5.784 mV

RMS (175dBV) - -

IMPEDANCE: --8Ω

SENSITIVITY: - - 89dB, 1W-1m

DRIVERS LOW FREQUENCY: 10" (254 mm) Two 4" (102 mm), 4Ω, Two 4" (102 mm), 4Ω,

with 1" (25 mm) voice coils with 1" (25 mm) voice coils

HIGH FREQUENCY: - One 1" (25 mm) dome tweeter, One 1" (25 mm) dome tweeter,

with 5/8" voice coil with 5/8" voice coil

CROSSOVER FREQUENCY: - 3.5 kHz 3.5 kHz

CABINET MATERIAL: MDF Anodized, extruded, brushed aluminum Anodized, extruded, brushed aluminum

DIMENSIONS HEIGHT: 16 3/4" (42.5cm) 23 1/2" (60 cm) 23 1/2" (60 cm)

WIDTH: 12" (30.5cm) 4 3/4" (12 cm) 4 3/4" (12 cm)

DEPTH: 14 3/4" (37.5cm) 4" (10 cm) 4" (10 cm)

WEIGHT: 30 lb (13.63 kg) 9.25 lb (4.2kg) powered side 8.7 lb (4 kg) each

Product specifications are subject to change without notice.

SSSSppppeeeecccciiiiffffiiiiccccaaaattttiiiioooonnnnss

✧

ff ee nn dd ee rr .. cc oo mm

✧

ff ee nn dd ee rr .. cc oo mm

✧

SSSSiiiisssstttteeeemmmmaaaassss ddddeeee aaaallllttttaaaavvvvoooocccceeeessss PPPPDDDDPP

Gracias por comprar el sistema de altavoces PDP de Fender®Audio. Estamos seguros que le resultará un sistema de refuerzo de sonido eficaz a la vez que único, que le ofrecerá muchos años de funcionamiento sin problemas. Los altavoces PDP–125 / PDP–1 disponen de un blindaje para evitar interferencias de su pantalla de plasma o cualquier otro circuito electrónico cercano.

Recintos pasivos para presentaciones PDP-1

•Perfectos para su uso en todo tipo de aplicaciones en las que se necesite un recinto acústico pasivo.

•Incluyen un kit para montaje en pared

•Atractivo recinto en aluminio anodizado negro o plateado.

•Respuesta de frecuencia - 150-20 kHz (±3 dB)

•Manejo de potencia - 40 watios cada uno (RS426B)

•Impedancia - 8 Ω

•peso 8.7 libras (4 kg) cada uno

•Dimensiones (AxLxP) - 24" (610 mm) x 5" (127 mm) x

4.13" (105 mm)

Recintos autoamplificados para presentaciones PDP-125

•Perfectos para su uso en todo tipo de aplicaciones en las que se necesite un recinto acústico autoamplificado.

•Incluyen un kit para montaje en pared

•Atractivo recinto en aluminio anodizado negro o plateado.

•Respuesta de frecuencia - 150-20 kHz (±3 dB)

•Manejo de potencia - 20 watios RMS por canal

•Peso 9.25 libras (4.5 kg) cada uno

•Dimensiones (AxLxP) - 24" (610 mm) x 5" (127 mm) x

4.13" (105 mm)

PDP-S50

•Perfecto para su uso en todo tipo de aplicaciones en las que se necesite un pequeño subwoofer autoamplificado.

•Atractivo recinto acústico en colo negro o plateado.

•Respuesta de frecuencia - 45-150 Hz (±3 dB)

•Manejo de potencia - 50 watios RMS

•Peso 30 lbs (14,60 kg)

•Dimensiones (AxLxP) - 15.6" (397 mm) x 12.5" (318 mm) x 10" (254 mm)

INSTALACION:

Para montar correctamente su sistema de altavoces PDP, deberá tener a mano o conseguir las siguientes herramientas y piezas:

- Taladro eléctrico

- Destornillador Philips o “de estrella”

- 8, tornillos de cabeza plana del nº 8, 2 pulgadas y 1/2

Compruebe primero que la zona de la pared en la que vaya a colocar los soportes no haya ningún taco o tornillo incrustado. Sujete cada soporte a la pared usando la configuración de tornillos que le mostramos en el gráfico (abajo). Le será más fácil taladrar un pequeño agujero guía de 1/8” para cada tornillo antes de fijarlos. Cuando los soportes estén firmemente sujetos a la pared, una a ellos los altavoces con las tuercas incluidas de la forma indicada también en el gráfico.

PRECAUCION: El no cumplir con lo indicado en estas instrucciones puede hacer que su sistema de altavoces no quede firmemente sujeto a la pared lo que conllevaría el riesgo de caídas. Si no dispone de las herramientas necesarias o no sabe usarlas, póngase en contacto con un instalador profesional.

✧

ff ee nn dd ee rr .. cc oo mm

✧

PPPPDDDDPPPP----1111**

A. SPEAKER LEVEL INPUT - Puede conectar estas

entradas de tipo “pulsador” con cables de altavoz normales a la salida de nivel de altavoz de su pantalla. El altavoz izquierdo debería ser conectado a la entrada superior y el derecho a la inferior.

B. SPEAKER HF OUTPUT - Estos conectores son

salidas filtradas que pueden ser conectadas a sus altavoces PDP-1. El uso de esta salida de alta frecuencia asegura un balance correcto entre el Sub PDP y los recintos acústicos PDP-1.

C. LINE IN - Si tiene los

modelos PDP-125 y no tiene, o no quiere usar, un amplificador de pantalla de plasma interno, conecte la salida de línea a esta entrada. La información de bajas frecuencias será amplificada y enviada al recinto acústico PDP S50, y la información de agudos será enviada a la clavija de 3,5 mm stereo marcada como "HF OUTPUT". Use las entradas RCA o el conector de 3,5 mm, pero no ambos a la vez.

D. LINE LEVEL HF OUTPUT - La salida HF de nivel de

línea transmite una versión filtrada de la señal audio enviada desde su panel plasma a cualquiera de las entradas de línea del subwoofer. El uso de esta salida, o la salida de nivel de altavoz cuando esté usando un amplificador exterior y el PDP-1, le ayuda a garantizar

que consigue un balance correcto entre sus recintos acústicos y el subwoofer PDP.

E. LEVEL - Este mando ajusta el nivel de señal audio de

bajas frecuencias enviado al subwoofer. El elevar demasiado el nivel puede hacer que su mezcla suene “boomy” y molesta, mientras que un nivel muy bajo hará que pierda información de graves. Empiece con este control en la posición Min y ajuste el nivel de los reicntos acústicos PDP hasta conseguir el volumen de salida que quiera. Después, vaya aumentando gradualmente la posición de este control de nivel de subwoofer hasta que el balance del sonido esté a su gusto.

F. CONECTOR DE CORRIENTE IEC -

Conecte el cable de alimentación a una salida de corriente alterna con toma de tierra que cumpla con los valores de voltaje y amperaje que aparecen indicados encima del conector IEC del PDPS50.

G. POWER - Este piloto queda en rojo en el modo de

espera y en verde cuando hay alguna señal en una de las entradas. El modo de espera de baja potencia se activa automáticamente en cuanto enciende la unidad pero esta no detecta ninguna señal en sus entradas.

H. INTERRUPTOR POWER - Encienda o apague el PDP-

S50 por medio de este interruptor.

A. POWER IN - Use solo el adaptador Fender

que se incluye. Este adaptador deberá cumplir las especificaciones eléctricas de su país.

B LEVEL - Le permite ajustar el nivel de

señal de las entradas RCA o de 3,5 mm.

C. INPUT - La entrada puede ser un conector

RCA izquierdo y derecho, o un conector stereo de 3,5 mm. Puede conectarlo a la salida de alta frecuencia del subwoofer PDP S50 o a la salida de su pantalla de plasma.

D. SLAVE SPEAKER OUTPUT - El bloque de recintos

acústicos PDP-125 incluye uno autoamplificado y el otro pasivo. La información del canal derecho es enviada al recinto autoamplificado y la del canal izquierdo de su entrada stereo es pasada al altavoz pasivo (esclavo). Conecte en esta salida solo el recinto acústico pasivo incluido.

E. PILOTO POWER - Este piloto se ilumina en rojo tenue

en el modo de espera de baja potencia y cambia a verde de forma automática cuando el amplificador sale del modo standby al detectar una señal en una de las entradas.

A. BORNES DE ENTRADA - Sujete aquí los cables de

salida de su amplificador. Asegúrese de que cada recinto esté conectado de la misma forma; el invertir la

polaridad puede dar lugar a efectos no deseados. Cada recinto acústico puede manejar un programa de 40 watios o una señal de picos de 80 watios.

PPPPDDDDPPPP----SSSS555500

PPPPDDDDPPPP----111122225555**

****

NOTA: Las unidades PDP-1 y PDP-125 solo son para montaje en pared (vea instrucciones de instalación). No

coloque los recintos acústicos PDP-1 y PDP-125 en el techo.

✧

ff ee nn dd ee rr .. cc oo mm

✧

CCCCoooonnnnffffiiiigggguuuurrrraaaacccciiiióóóónn

Configuración 1:

Puede usar los recintos acústicos pasivos PDP con amplificadores de hasta 40 watios de potencia media y 80 en picos. Habitualmente, ese amplificador será el propio de la pantalla de plasma.

Configuración 2:

Cuando añada un subwoofer PDP a los altavoces PDP pasivos, podrá conectar el subwoofer PDP a las salidas de nivel de altavoz del monitor PDP. El subwoofer PDP pasará la señal a través de un filtro crossover o de separación de canales pasa-altos. Los altavoces PDP pasivos se conectan a ese crossover pasa-altos a través de las salidas de alta frecuencia de nivel de altavoz que hay en el subwoofer PDP.

Configuración 3:

Los recintos acústicos autoamplificados PDP están compuestos por un recinto autoamplificado y un altavoz esclavo que es idéntico a los recintos acústicos PDP pasivos. Los recintos PDP autoamplificados pueden ser conectado a la salida audio del monitor PDP, usando tanto un conector de tipo auriculares de 3,5 mm stereo o clavijas RCA. El recinto PDP esclavo debe ser conectado a la clavija de salida del recinto PDP autoamplificado.

Configuración 4:

Cuando añada un subwoofer PDP al sistema de altavoces PDP autoamplificado, debe conectarlo a la salida audio del monitor PDP usando un conector de tipo auriculares de 3,5 mm stereo o clavijas RCA. Los recintos acústicos PDP autoamplificados son conectados entonces a la clavija de salida de alta frecuencia de 3,5 mm del subwoofer PDP. El recinto esclavo se conecta a la salida de amplificador del altavoz PDP autoamplificado.

✧

ff ee nn dd ee rr .. cc oo mm

✧

EEEEssssppppeeeecccciiiiffffiiiiccccaaaacccciiiioooonnnneeeessss ttttéééénnnniiiiccccaaaass

MODELO: PDP-S50 PDP-125

PDP-1

TIPO: 654 653 548

REFERENCIA NEGRO: 0695021000 (120V, 60Hz) USA 0695011000 (120V, 60Hz) USA 0695001000

NEGRO: 0695021930 (240V, 50Hz) AUS 0695011930 (240V, 50Hz) AUS - NEGRO: 0695021940 (230V, 50Hz) UK 0695011940 (230V, 50Hz) UK - NEGRO: 0695021960 (230V, 50Hz) EUR 0695011960 (230V, 50Hz) EUR - NEGRO: 0695021970 (100V, 50Hz) JPN 0695011970 (100V, 50Hz) JPN -

PLATEADO: 0695020000 (120V, 60Hz) USA 0695010000 (120V, 60Hz) USA 0695000000 PLATEADO: 0695020930 (240V, 50Hz) AUS 0695010930 (240V, 50Hz) AUS - PLATEADO: 0695020940 (230V, 50Hz) UK 0695010940 (230V, 50Hz) UK - PLATEADO: 0695020960 (230V, 50Hz) EUR 0695010960 (230V, 50Hz) EUR - PLATEADO: 0695020970 (100V, 50Hz) JPN 0695010970 (100V, 50Hz) JPN -

CONSUMO: 100 W 80 W -

MANEJO DE POTENCIA: - - 40 W RS426B, 60 W programa, 80 W

picos

POTENCIA SALIDA: 50 W @ 1% THD 18 W x 2 @ 1% THD -

ENTRADAS NIVEL LINEA: 3,5 mm stereo o RCA izda/drch 3,5 mm stereo o RCA izda/drch -

NIVEL ALTAVOZ: Terminales de pulsación - Terminales de tipo tuerca

SALIDAS NIVEL LINEA: 3,5 mm stereo de alta frecuencia - -

NIVEL ALTAVOZ: Terminales de pulsación, 8 Ω min Terminales de pulsación, 8 Ω min Terminales de tipo tuerca

RESPUESTA DE FRECUENCIA: 30Hz - 200Hz 100 Hz - 20 kHz 100Hz - 20kHz (+/- 6dB)

SPL MAXIMO @ 1M: 103 dB (continuo), 109 dB (picos) 105 dB (dos fuentes, continuo) -

SENSIBILIDAD ENTRADA LINEA: 155 mV

RMS (–16 dBV) 600 mVRMS (-4.5 dBV) -

ENT. NIVEL ALTAVOZ: 5.784 mV

RMS (175 dBV) - -

IMPEDANCIA: --8 Ω

SENSIBILIDAD: - - 89 dB, 1W-1m

CABEZALES GRAVES: 10" (254 mm) Dos 4" (102 mm), 4Ω, Dos 4" (102 mm), 4Ω,

con bobina voz 1" (25 mm) con bobina voz 1" (25 mm)

AGUDOS: - Un tweeter convexo 1" (25 mm), Un tweeter convexo 1" (25 mm),

con bobina voz 5/8" con bobina voz 5/8"

FRECUENCIA CROSSOVER: - 3.5 kHz 3.5 kHz

RECINTO ACUSTICO MATERIAL: MDF Aluminio pulido, extrudido, anodizado Aluminio pulido, extrudido, anodizado

DIMENSIONES ALTURA: 16 3/4" (42.5cm) 23 1/2" (60 cm) 23 1/2" (60 cm)

ANCHURA: 12" (30.5cm) 4 3/4" (12 cm) 4 3/4" (12 cm)

PROFUNDIDAD: 14 3/4" (37.5cm) 4" (10 cm) 4" (10 cm)

PESO: 30 lb (13.63 kg) 9.25 lb (4.2kg) lado amplificado 8.7 lb (4 kg) cada uno

Las especificaciones de estos productos están sujetas a cambios sin previo aviso.

✧

ff ee nn dd ee rr .. cc oo mm

✧

SSSSyyyyssssttttèèèèmmmmeeeessss dddd’’’’eeeennnncccceeeeiiiinnnntttteeeessss PPPPDDDDPP

Merci d’avoir choisi le système d’enceintes PDP de Fender®Audio. Ce système vous offre des éléments de reproduction sonore uniques, d’une efficacité remarquable pendant de très nombreuses années. Les enceintes PDP–125/PDP–1 sont blindées pour permettre leur utilisation sans interférence sur votre écran plasma ou tout autre équipement électronique placé à proximité.

Enceintes passives PDP-1

• Parfaites pour toute application audio générale nécessitant l’utilisation d’une enceinte passive.

• Complètes avec kit de fixation murale.

• Finition aluminium anodisé très esthétique noire ou argentée.

• Réponse en fréquence de 150 Hz à 20 kHz (±3 dB).

• Puissance admissible - 40 Watts chacune (RS426B).

• Impédance - 8 Ω

• Poids - 4 kg chacune

• Dimensions (h x l x p) - 610 mm x 127 mm x 105 mm.

Enceintes actives PDP-125

• Parfaites pour toute application audio générale nécessitant l’utilisation d’une enceinte active.

• Complètes avec kit de fixation murale.

• Finition aluminium anodisé très esthétique noire ou argentée.

• Réponse en fréquence de 150 Hz à 20 kHz (±3 dB).

• Puissance de 20 Watts eff. chacune (RS426B).

• Poids - 4,5 kg chacune

• Dimensions (h x l x p) - 610 mm x 127 mm x 105 mm.

Subwoofer PDP-S50

• Parfait pour toute application audio générale nécessitant l’utilisation d’un Subwoofer actif compact.

• Finition très esthétique noire ou argentée.

• Réponse en fréquence de 45 Hz à 150 Hz (±3 dB).

• Puissance de 50 Watts efficace.

• Poids de 13,8 kg.

•Dimensions (h x l x p) - 397 mm x 318 mm x 254 mm.

INSTALLATION :

Pour installer correctement votre système PDP, vous devez utiliser les outils suivants (variables selon le type de constructions de votre zone géographique) :

- Perceuse électrique.

- Tournevis cruciforme.

- 8 vis n° 8 à tête plate ronde avec rondelle de 6,3 mm.

- Détecteur de tasseaux/métaux.

Utilisez le détecteur de tasseaux/métaux pour éviter toute surface creuse dans le mur (et éviter tout fil électrique, plomberie, etc.), ou pour trouver un tasseau de support dans le mur (Canada). Fixez les plaques de montage au mur en vissant selon le schéma indiqué ci-dessous. Il est conseillé de percer un avant-trou de 3 mm pour chaque vis avant d’installer les vis. Lorsque les plaques de support sont installées au mur, fixez les enceintes à l’aide des boutons fournis et selon les indications de l’illustration cidessous.

ATTENTION : Le non respect des ces directives d’installation peut entraîner une mauvaise fixation des enceintes aux murs, ce qui peut entraîner leur chute. En cas de doute, il est conseillé de contacter un installateur professionnel.

✧

ff ee nn dd ee rr .. cc oo mm

✧

PPPPDDDDPPPP----1111**

A. SPEAKER LEVEL INPUT - Ces

entrées à "poussoir" permettent la connexion directe de vos câbles d’enceinte en provenance de la sortie haut-parleur de votre écran. L’enceinte gauche doit être connectée au bornier supérieur et l’enceinte droite au bornier inférieur.

B. SORTIE SPEAKER HF - Ces connecteurs sont des

sorties filtrées permettant la connexion aux enceintes PDP-1. Ces sorties haute fréquence assurent l’équilibre entre le Subwoofer PDP et les enceintes PDP-1.

C. LINE IN - Si vous utilisez les

enceintes PDP-125 et si vous ne disposez pas d’un amplificateur interne dans votre écran Plasma, connectez les sorties à niveau ligne à ces entrées. Les basses fréquences sont amplifiées et transmises au PDP S50 et les hautes fréquences sont transmises au mini-Jack stéréo 3,5 mm "HF OUTPUT". Utilisez les entrées RCA ou le mini-Jack stéréo, mais pas les deux à la fois.

D. SORTIE LINE LEVEL HF - La sortie à niveau ligne HF

Out transmet une version filtrée du signal audio transmis par votre écran plasma à l’une des entrées ligne du Subwoofer. L’utilisation de cette sortie ou de la sortie à niveau haut-parleur (lorsque vous utilisez un amplificateur externe et les PDP-1), garantit la

répartition correcte de la bande passante audio entre votre Subwoofer PDP et vos enceintes PDP.

E. LEVEL - Le bouton Level détermine le niveau des

signaux audio basse fréquence transmis au Subwoofer. Un réglage trop élevé peut entraîner un son avec trop de basses. Un réglage insuffisant produit un son manquant de basses. Commencez avec le bouton au minimum et augmentez progressivement jusqu’à obtenir le son souhaité. Augmentez progressivement le niveau du Subwoofer jusqu’à obtenir le résultat souhaité.

F. EMBASE SECTEUR IEC - Vous

devez raccorder le cordon secteur à une prise secteur avec terre et dont la tension et la fréquence correspondent à la sérigraphie située au-dessus de l’embase secteur du PDP-S50.

G. POWER - La Led Power est rouge lorsque l’enceinte

est en veille et verte en présence d’un signal sur l’une des entrées. L’enceinte passe automatiquement en mode veille en absence de signal d’entrée, même lorsque l’interrupteur est sur On,

H. INTERRUPTEUR SECTEUR POWER - Place le

Subwoofer PDP-S50 sous ou hors tension.

A. POWER IN - Utilisez uniquement le cordon

secteur fourni par Fender. Il doit être conforme aux normes électriques de votre zone géographique.

B LEVEL - Règle le niveau des signaux des

entrées RCA ou Jack 3,5 mm.

C. INPUT - Vous pouvez utiliser les entrées

RCA Left et Right, ou le mini-Jack stéréo 3,5 mm. Cette entrée peut être connectée à la sortie haute fréquence du Subwoofer PDP S50 ou à la sortie de votre écran plasma.

D. SORTIE SLAVE - Le système PDP-125 est fourni avec

une enceinte active et une enceinte passive. Les signaux droits sont transmis à l’enceinte amplifiée et les signaux gauches de l’entrée stéréo sont transmis à l’enceinte passive (esclave). Utilisez uniquement l’enceinte passive fournie sur cette sortie.

E. LED POWER - La Led s’allume en rouge en mode de

veille à faible consommation et s’allume automatiquement en vert lorsque l’amplificateur quitte le mode de veille lorsqu’il détecte un signal sur l’une des entrées.

A. BORNIERS DE CONNEXION - Connectez la sortie de

votre amplificateur à cette entrée. Veillez à respecter les phases sur les deux enceintes. Dans le cas

contraire, vous risquez d’obtenir des résultats sonores médiocres. Chaque enceinte peut encaisser 40 Wattx efficace ou 80 Watts en pointe.

PPPPDDDDPPPP----SSSS555500

PPPPDDDDPPPP----111122225555**

****

REMARQUE : Les enceintes PDP-1 et PDP-125 sont prévues pour l’installation sur un mur (voir notes

d’installation). Ne pas placer les enceintes PDP-1 et PDP-125 directement au sol.

✧

ff ee nn dd ee rr .. cc oo mm

✧

Configuration 1 :

Les enceintes passives PDP peuvent être utilisées avec un amplificateur de puissance moyenne de 40 Watts/80 Watts en crête. L’amplificateur est souvent intégré à l’écran Plasma.

Configuration 2 :

Lorsque vous ajoutez un Subwoofer PDP aux enceintes passives PDP, le Subwoofer PDP peut être connecté aux sorties Speaker Level du moniteur PDP. Le Subwoofer PDP transmet le signal par un filtre actif de type passehaut. Les enceintes PDP passives sont connectées au filtre actif passe-haut par les sorties Speaker Level HighFrequency Out du Subwoofer PDP.

Configuration 3 :

Les enceintes actives PDP sont composées d’une enceinte active et d’une enceinte esclave identique aux enceintes passives PDP. L’enceinte amplifiée PDP peut être connectée à la sortie audio du moniteur PDP, par le mini-Jack stéréo 3,5 mm ou les fiches RCA. L’enceinte PDP esclave est connectée au connecteur de sortie Speaker de l’enceinte PDP amplifiée.

Configuration 4 :

Lorsque vous ajoutez un Subwoofer PDP au système PDP amplifié, connectez-le à la sortie audio du moniteur PDP, par le mini-Jack stéréo 3,5 mm ou les fiches. L’enceinte PDP active est alors connectée à la sortie mini-Jack 3,5 mm High-Frequency Out du Subwoofer PDP. L’enceinte esclave est connectée à la sortie amplificateur de l’enceinte PDP active.

CCCCoooonnnnffffiiiigggguuuurrrraaaattttiiiioooonn

ÉCRAN

PLASMA

ÉCRAN

PLASMA

ÉCRAN

PLASMA

ÉCRAN

PLASMA

✧

ff ee nn dd ee rr .. cc oo mm

✧

MODÈLE : PDP-S50 PDP-125

PDP-1

TYPE : 654 653 548

RÉFÉRENCE : NOIR : 0695021000 (120 V, 60 Hz) USA 0695011000 (120 V, 60 Hz) USA 0695001000

NOIR : 0695021930 (240 V, 50 Hz) AUS 0695011930 (240 V, 50 Hz) AUS - NOIR : 0695021940 (230 V, 50 Hz) UK 0695011940 (230 V, 50 Hz) UK - NOIR : 0695021960 (230 V, 50 Hz) EUR 0695011960 (230 V, 50 Hz) EUR - NOIR : 0695021970 (100 V, 50 Hz) JPN 0695011970 (100 V, 50 Hz) JPN -

ARGENTÉ : 0695020000 (120 V, 60 Hz) USA 0695010000 (120 V, 60 Hz) USA 0695000000 ARGENTÉ : 0695020930 (240 V, 50 Hz) AUS 0695010930 (240 V, 50 Hz) AUS - ARGENTÉ : 0695020940 (230 V, 50 Hz) UK 0695010940 (230 V, 50 Hz) UK - ARGENTÉ : 0695020960 (230 V, 50 Hz) EUR 0695010960 (230 V, 50 Hz) EUR - ARGENTÉ : 0695020970 (100 V, 50 Hz) JPN 0695010970 (100 V, 50 Hz) JPN -

CONSOMMATION ÉLECTRIQUE : 100 W 80 W -

PUISSANCE ADMISSIBLE : - - 40 W RS426B, 60 W eff., 80 W crête

PUISSANCE DE SORTIE : 50 W avec DHT de 1 % 2 x 18 W avec DHT de 1 % -

ENTRÉES NIVEAU LIGNE : Jack st. 3,5 mm ou RCA Gau./Droit Jack st. 3,5 mm ou RCA Gau./Droit -

NIVEAU HP : Connecteurs à poussoir - Borniers à vis

SORTIES NIVEAU LIGNE : Jack st. 3,5 mm hautes fréquences - -

NIVEAU HP : Poussoirs, 8 Ω minimum Poussoirs, 8 Ω minimum Borniers à vis

RÉPONSE EN FRÉQUENCE : 30 Hz - 200 Hz 100 Hz - 20 kHz 100Hz - 20kHz (+/- 6 dB)

NIVEAU SPL MAX. À 1 m : 103 dB (continu), 109 dB (crête) 105 dB (deux sources, continu) -

SENSIBILITÉ D’ENTRÉE ENTRÉE LINE : 155 mV

EFF. (–16 dBV) 600 mV

EFF. (-4.5 dBV) -

ENTRÉE À NIVEAU HP : 5,784 V

EFF. (175 dBV) - -

IMPÉDANCE : --8 Ω

SENSIBILITÉ : - - 89 dB, 1 W, 1 m

HAUT-PARLEURS WOOFER : 10 pouces (254 mm) Deux 4 pouces (102 mm), 4 Ω Deux 4 pouces (102 mm), 4 Ω

avec bobine de 1 pouce (25 mm) avec bobine de 1 pouce (25 mm)

TWEETERS : - Un Tweeter à dôme de 1 pouce Un Tweeter à dôme de 1 pouce

avec bobine de 5/8

ème

de pouce avec bobine de 5/8

ème

de pouce

FRÉQUENCE DE COUPURE : - 3,5 kHz 3,5 kHz

BAFFLE MATÉRIAU : Panneaux de particules Aluminium anodisé, extrudé, brossé Aluminium anodisé, extrudé, brossé

DIMENSIONS HAUTEUR : 42,5 cm 60 cm 60 cm

LARGEUR : 30,5 cm 12 cm 12 cm

PROFONDEUR : 37,5 cm 10 cm 10 cm

POIDS : 13,6 kg 4,2kg avec amplificateur 4 kg chacune

Caractéristiques sujettes à modifications sans préavis.

CCCCaaaarrrraaaaccccttttéééérrrriiiissssttttiiiiqqqquuuueeeessss tttteeeecccchhhhnnnniiiiqqqquuuueeeess

✧

ff ee nn dd ee rr .. cc oo mm

✧

PPPPDDDDPPPP SSSSppppeeeeaaaakkkkeeeerrrr SSSSyyyysssstttteeeemmmmss

Grazie per aver acquistato PDP Speaker System, il nuovo ed esclusivo sistema di Sound Reinforcement realizzato da Fender®Audio, caratterizzato da un'elevata qualità e dotato di prestazioni sonore efficaci, per un impiego duraturo nel tempo. I diffusori PDP-125 / PDP-1 sono schermati in modo da prevenire qualsiasi interferenza ai Plasma TV o a qualsiasi apparecchiatura elettronica posta nelle vicinanze.

PDP-1 Diffusori Passivi

•Perfetti per qualsiasi applicazione audio che richieda l’uso di diffusori passivi

•Completo di kit per l'installazione a parete

•Cabinet dall'estetica moderna e accattivante, realizzato in alluminio anodizzato (colore argento o nero)

•Risposta in frequenza - 150-20KHz (±3dB)

•Potenza gestibile - 40 Watts ciascuno (RS426B)

•Impedenza - 8Ω

•Peso - 4Kg ciascuno (8.7 lbs)

•Dimensioni (LxAxP) - 127mm (5") x 610mm (24") x 105mm (4.13")

PDP-125 Diffusori Attivi

•Perfetti per qualsiasi applicazione audio che richieda l’uso di diffusori attivi

•Completo di kit per l'installazione a parete

•Cabinet dall'estetica moderna e accattivante, realizzato in alluminio anodizzato (colore argento o nero)

•Risposta in frequenza - 150-20KHz (±3dB)

•Potenza - 20 Watts RMS su ciascun canale

•Peso - 4.5 Kg ciascuno (9.25 lbs)

•Dimensioni (LxAxP) - 127mm (5") x 610mm (24" ) x 105mm (4.13")

PDP-S50

•Perfetto per qualsiasi applicazione audio dove occorra un subwoofer attivo di piccole dimensioni

•Cabinet dall'estetica moderna e accattivante (colore argento o nero)

•Risposta in frequenza - 45-150Hz (±3dB)

•Potenza - 50 Watts RMS

•Peso - 13.6 kg (30lbs)

•Dimensioni (AxLxP) - 397mm (15.6") x 318mm (12.5") x 254mm (10")

INSTALLAZIONE:

Per installare correttamente il nuovo sistema PDP, occorre munirsi dei seguenti strumenti ed attrezzi:

- Trapano elettrico

- Avvitatore Philips

- Viti a testa tonda flangiata da 8, #8, 2 1/2"

- Rilevatore Finder

Con il rilevatore Finder, cerca il punto in cui si trova il montante in metallo o in legno all'interno del muro. Assicura al muro le staffe di supporto, basandoti sulla configurazione di viti raffigurata nell'illustrazione sottostante (a destra); per facilitare la perforazione del muro, ti consigliamo di effettuare un “foro pilota” con una punta da 1/8” per ciascuna vite, prima di procedere con l'avvitatura. Dopo aver assicurato le staffe di supporto al muro, procedi con l'installazione dei diffusori utilizzando le manopole in dotazione, come descritto nell'immagine.

ATTENZIONE: Se si procede all'installazione senza rispettare le istruzioni riportate in queste pagine, il sistema di diffusione potrebbe non fissarsi in modo sicuro alla parete, con conseguente rischio di caduta. In caso di dubbi riguardanti le procedure d'installazione, onde prevenire eventuali danni ti consigliamo di contattare un installatore qualificato.

✧

ff ee nn dd ee rr .. cc oo mm

✧

PPPPDDDDPPPP----1111**

A. SPEAKER LEVEL INPUT - Questi

connettori (di tipo "Push") possono essere collegati alle uscite Speaker Level della TV, usando normali cavi per diffusori. Il diffusore Left dev'essere collegato all'ingresso posto in alto, mentre il diffusore Right all'ingresso posto in basso.

B. SPEAKER HF OUTPUT - Queste connessioni sono

uscite filtrate collegabili ai diffusori PDP-1. L'utilizzo di queste uscite ad alta frequenza assicurano un bilanciamento adeguato tra il Sub PDP e i diffusori PDP-1.

C. LINE IN - Se disponi dei

modelli PDP-125 e non possiedi (o non intendi utilizzare) l'amplificatore interno del TV al plasma, collega l'uscita audio con livello di linea a questo ingresso. Le informazioni LF (Low Frequency) del segnale verranno amplificate e inviate all’altoparlante del sub PDP S50, mentre le informazioni HF (High Frequency) verranno inviate all'uscita jack stereo da 1/8" "HF OUTPUT". Potrai utilizzare gli ingressi RCA oppure la connessione jack da 1/8", ma non entrambe.

D. LINE LEVEL HF OUTPUT - L'uscita con livello di linea

HF, invia una versione filtrata del segnale audio (ricevuto dal TV al plasma) ad entrambi gli ingressi Line del sub. L'utilizzo di questa uscita, oppure dell'uscita con livello Speaker (nel caso in cui si utilizzi un amplificatore esterno e il PDP-1), aiuta a garantire un

buon bilanciamento tra il sub PDP Series e i diffusori PDP.

E. LEVEL - La manopola Level permette la regolazione

del livello del segnale Low Frequency inviato al subwoofer. La regolazione del livello dev'essere effettuata con attenzione, in quanto un livello troppo elevato può deteriorare il suono generando il tipico effetto "boomy", mentre impostando il livello con valori troppo bassi alcune informazioni audio a bassa frequenza potrebbero risultare assenti. Effettua la regolazione partendo con la manopola in posizione Min, e regola il volume dei diffusori PDP impostando il livello desiderato. Quindi, aumenta gradatamente il livello della manopola Level del subwoofer, fino a che il suono non risulta ben bilanciato in base ai tuoi gusti.

F. CONNESSIONE IEC POWER -

Collega il cavo d'alimentazione fornito in dotazione ad una presa CA collegata a terra, conforme alle specifiche di tensione e frequenza riportate sopra la connessione IEC dell’unità PDP-S50.

G. POWER - L'indicatore LED Power si illumina di colore

rosso quando la modalità stand-by è attiva, e di colore verde quando è presente un segnale audio in qualsaisi ingresso. La modalità stanby "Low Power" si abilita automaticamente quando l'interruttore Power viene attivato, ma nessun segnale risulta presente in ingresso.

H. INTERRUTTORE POWER - L'interruttore Power

permette di attivare/disattivare PDP-S50.

A. POWER IN - Utilizza unicamente

l'adattatore CA Fender fornito in dotazione. L'adattatore deve supportare la tensione specificata per la tua zona.

B LEVEL - Regolazione del livello del

segnale presente negli ingressi RCA o jack da 1/8".

C. INPUT - È possibile utilizzare sia gli

ingressi RCA Left e Right, sia l'ingresso stereo da 1/8", collegandoli alle uscite High Frequency del subwoofer PDP S50, oppure direttamente alle uscite del tuo televisore al plasma.

D. SLAVE SPEAKER OUTPUT - Il set di diffusori PDP-

125 si compone di un diffusore attivo e un diffusore passivo. Il segnale stereo d'ingresso viene inviato ai diffusori nel seguente modo: il canale Right al diffusore attivo e il canale Left al diffusore passivo (unità Slave). Collega questa connessione d'uscita unicamente al diffusore passivo.

E. POWER LED - Quando è abilitata la modalità stand-by

"Low-Power", l'indicatore LED appare illuminato in rosso; uscendo dalla modalità stand-by, l'indicatore si illumina automaticamente di colore verde, indicando la presenza di un segnale audio in uno degli ingressi.

A. INPUT BINDING POSTS - Collega l'uscita del tuo

amplificatore a queste connessioni. Assicurati che ogni diffusore sia collegato allo stesso modo; l'inversione della polarità può generare effetti indesiderati.

Ciascun diffusore è in grado di gestire segnali con potenza fino a 40 Watt di programma e 80 Watt di picco.

PPPPDDDDPPPP----SSSS555500

PPPPDDDDPPPP----111122225555**

****

NOTA: Le unità PDP-1 e PDP-125 devono essere montate su una parete (consulta le istruzioni d’installazione).

Non posizionare le unità PDP-1 e PDP-125 sul pavimento.

✧

ff ee nn dd ee rr .. cc oo mm

✧

SSSSeeeetttt----uuuupp

Configurazione 1:

I Diffusori Passivi PDP sono utilizzabili in congiunzione ad amplificatori in grado di erogare una potenza media di 40 watts / 80 watts di picco. Spesso, questi amplificatori sono già integrati nei TV al plasma.

Configurazione 2:

Aggiungendo un’unità Subwoofer PDP ai Diffusori Passivi PDP, questo può essere collegato alle uscite dotate di livello “Speaker” del TV al Plasma. Il Subwoofer PDP passerà il segnale audio attraverso un Filtro Crossover High Pass. I Diffusori Passivi PDP sono collegati al Crossover High Pass tramite le uscite con livello “Speaker” High-Frequency del Subwoofer PDP.

Configurazione 3:

Il set di diffusori PDP-125 si compone di un diffusore attivo e un diffusore Slave passivo, del tutto identico al Diffusore Passivo PDP. Il Diffusore Attivo PDP è collegabile all’uscita audio del TV al plasma mediante l’uso della connessione jack phone stereo da 3.5mm, oppure impiegando i connettori RCA. Il Diffusore Slave PDP dev’essere collegato alla connessione d’uscita presente nel Diffusore Attivo PDP.

Configurazione 4:

Aggiungendo un’unità Subwoofer PDP al sistema di Diffusori Attivi PDP, questo dovrà essere collegato all’uscita audio del TV al Plasma, utilizzando la connessione jack stereo da 3.5mm, oppure impiegando i connettori RCA. Quindi, l’uscita High-Frequency dell’unità Subwoofer PDP (jack da 3.5 mm) dev’essere collegata all’ingresso del Diffusore Attivo PDP. Il Diffusore Slave dev’essere collegato all’uscita amplificata del diffusore Attivo PDP.

✧

ff ee nn dd ee rr .. cc oo mm

✧

SSSSppppeeeecccciiiiffffiiiicccchhhhee

MODELLO: PDP-S50 PDP-125

PDP-1

TIPO: 654 653 548

NUMERO PARTI BLACK: 0695021000 (120V, 60Hz) USA 0695011000 (120V, 60Hz) USA 0695001000

CONSUMO ENERGETICO: 100W 80W -

POTENZA APPLICABILE: - - 40W RS426B, 60W programma,

80W di picco

POTENZA IN USCITA: 50W @ 1% THD 18W x 2 @ 1% THD -

INGRESSI LIVELLO LINEA: stereo da 1/8" o RCA Left / Right stereo da 1/8" o RCA Left / Right -

LIVELLO SPEAKER: terminali di tipo “Push” - Binding Posts con terminali

“Screw-Down”

USCITE LIVELLO LINEA: stereo da 1/8" High-Frequency - -

LIVELLO SPEAKER: terminali di tipo “Push”, 8Ω min terminali di tipo “Push”, 8Ω min Binding Posts con terminali

“Screw-Down”

RISPOSTA IN FREQUENZA: 30Hz - 200Hz 100 Hz - 20 kHz 100Hz - 20kHz (+/- 6dB)

MAX SPL @ 1M: 103dB (continui), 109 dB (picco) 105 dB (due sorgenti, continui) -

SENSIBILITÀ D’INGRESSO IN. LINEA: 155 mV

RMS (–16dBV) 600 mVRMS (-4.5 dBV) -

INGRESSO LIVELLO SPEAKER: 5.784 mV

RMS (175dBV) - -

IMPEDENZA: --8Ω

SENSIBILITÀ: - - 89dB, 1W-1m

DRIVERS FREQUENZA LOW: da 10" (254 mm) due da 4" (102 mm), 4Ω, due da 4" (102 mm), 4Ω,

con un voice coil da 1" (25 mm) con un voice coil da 1" (25 mm)

FREQUENZA HIGH: - un Dome Tweeter da 1" (25 mm), un Dome Tweeter da 1" (25 mm),

con un voice coil da 5/8" con un voice coil da 5/8"l

FREQUENZA DI CROSSOVER: - 3.5 kHz 3.5 kHz

CABINET MATERIALE: MDF Alluminio estruso e anodizzato Alluminio estruso e anodizzato

DIMENSIONI ALTEZZA: 42.5cm (16 3/4") 60 cm (23 1/2") 60 cm (23 1/2")

LARGHEZZA: 30.5cm (12") 12 cm (4 3/4") 12 cm (4 3/4")

PROFONDITÀ: 37.5cm (14 3/4") 10 cm (4") 10 cm (4")

PESO: 13.63 kg (30 lb) 4.2kg (9.25 lb) solo unità attiva 4 kg (8.7 lb) singola unità

Le specifiche possono essere soggette a variazioni senza alcun preavviso.

✧

ff ee nn dd ee rr .. cc oo mm

✧

PPPPDDDDPPPP BBBBooooxxxxeeeennnnssssyyyysssstttteeeemmmmee

Herzlichen Dank für den Kauf des PDP Boxensystems von Fender®Audio. Sie werden es als einzigartiges und effektives Beschallungsprodukt zu schätzen lernen, das Ihnen über Jahre problemlose Dienste leistet. PDP–125 / PDP–1 Boxen sind abgeschirmt, um Interferenzen mit PlasmaDisplays oder anderen Elektronikgeräten in der Nähe zu verhindern.

PDP-1 Passive Präsentationsboxen

•Perfekt geeignet für alle allgemeinen AudioAnwendungen, die passive Boxen erfordern.

•Komplett mit Wandmontage-Kit

•Attraktives, silbernes oder schwarzes anodisiertes Aluminium-Gehäuse.

•Frequenzgang - 150 - 20 kHz (±3 dB)

•Belastbarkeit - jeweils 40 Watt (RS426B)

•Impedanz - 8 Ohm

•Gewicht - jeweils 4 kg (8.7 lbs)

•Abmessungen (HxBxT) - 610 mm (24") x 127 mm (5") x 105 mm (4.13")

PDP-125 Aktive Präsentationsboxen

•Perfekt geeignet für alle allgemeinen AudioAnwendungen, die aktive Boxen erfordern.

•Komplett mit Wandmontage-Kit

•Attraktives, silbernes oder schwarzes anodisiertes Aluminium-Gehäuse.

•Frequenzgang - 150 - 20 kHz (±3 dB)

•Leistung - 20 Watt RMS pro Kanal

•Gewicht - jeweils 4.5 kg (9.25 lbs)

•Abmessungen (HxBxT) - 610 mm (24") x 127 mm (5") x 105 mm (4.13")

PDP-S50

•Perfekt geeignet für alle allgemeinen AudioAnwendungen, die einen kleinen aktiven Subwoofer erfordern.

•Attraktives, silbernes oder schwarzes Gehäuse.

•Frequenzgang - 45 - 150 Hz (±3 dB)

•Leistung - 50 Watt RMS

•Gewicht - 13,6 kg (30 lbs)

•Abmessungen (HxBxT) - 397 mm (15.6") x 318 mm (12.5") x 254 mm (10")

INSTALLATION:

Um Ihr PDP Boxensystem korrekt zu montieren, benötigen Sie folgende Werkzeuge und Hardware, die bei Ihrem örtlichen Baumarkt erhältlich sind:

- Bohrmaschine

- Kreuzschlitz-Schraubenzieher

- 8, #8, 2 1/2 Zoll, runde, Flachkopfschraube

- Bolzen-Suchgerät

Mit dem Bolzen-Suchgerät suchen Sie nach einem Metalloder Holzbolzen in der Wand. Befestigen Sie alle Winkel mit der unten abgebildeten Schraubenkonfiguration an der Wand. Wenn Sie kleine Löcher (3 mm) vorbohren, lassen sich die Schrauben leichter befestigen. Nachdem Sie die Winkel an der Wand gesichert haben, befestigen Sie die Lautsprecher mit den beiliegenden Knaufbolzen (siehe Abb.).

VORSICHT: Bei Nichtbefolgen dieser Anweisungen ist Ihr Boxensystem möglicherweise nicht sicher an der Wand befestigt und könnte herunterfallen. Wenn Sie die Anweisungen dieses Abschnitts nicht genau verstehen, sollten Sie sich mit einem professionellen Installateur in Verbindung setzen.

✧

ff ee nn dd ee rr .. cc oo mm

✧

PPPPDDDDPPPP----1111**

A. SPEAKER LEVEL INPUT - Diese

„Druckkontakt-Anschlüsse“ können über normale Boxenkabel mit dem Speaker Level-Ausgang Ihres Displays verbunden werden. Die linke Box sollte an den oberen Eingang und die rechte Box an den unteren Eingang angeschlossen werden.

B. SPEAKER HF OUTPUT - Diese gefilterten Ausgänge

können mit Ihren PDP-1 Boxen verbunden werden. Dieser Hochfrequenz-Ausgang stellt die korrekte Balance zwichen den PDP Sub- und PDP-1 Boxen sicher.

C. LINE IN - Wenn Sie mit den

PDP-125 Modellen arbeiten und keinen ins Plasma Display integrierten Verstärker besitzen oder benutzen möchten, schließen Sie den Line Level-Ausgang an diesen Eingang an. Die Tieffrequenz-Informationen werden verstärkt und zur PDP S50 Box geleitet und die HF Informationen werden zur 1/8" Stereo-Buchse mit der Bezeichnung "HF OUTPUT" geleitet. Benutzen Sie entweder die Cinch- oder die 1/8"-Eingänge, aber nicht beide gleichzeitig.

D. LINE LEVEL HF OUTPUT - Der Line Level HF-

Ausgang überträgt eine gefilterte Version des Audiomaterials, das vom Plasma Display-Bedienfeld zu einem der Line-Eingänge des Subwoofers geleitet wird. Beim Einsatz eines externen Verstärkers mit dem PDP-1 können Sie durch Verwenden dieses Ausgangs

oder des Speaker Level-Ausgangs sicherstellen, dass die korrekte Balance zwischen dem Subwoofer der PDP-Serie und Ihren PDP-Boxen hergestellt wird.

E. LEVEL - Der Level-Regler bestimmt den Pegel des

tieffrequenten Audiomaterials, das zur Subwoofer-Box geleitet wird. Ein zu hoher Pegel kann die Mischung „dröhnend“ und unangenehm klingen lassen, während bei einem zu niedrigen Pegel wichtige BassInformationen fehlen. Beginnen Sie in der Stellung Min des Level-Reglers und stellen Sie den Pegel der PDP-Boxen auf die gewünschte Lautstärke ein. Drehen Sie dann den Subwoofer LevelRegler langsam auf, bis die Klangbalance Ihren Wünschen entspricht.

F. IEC NETZKABEL-ANSCHLUSS -

Das Netzkabel muss an eine geerdete Netzsteckdose angeschlossen werden, die den Spannungs- und Frequenz-Nennwerten entspricht, die über dem PDPS50 IEC Anschluss angegeben sind.

G. POWER - Die Power LED leuchtet im Standby-Modus

rot und wechselt auf grün, wenn ein Signal an einem der Eingänge anliegt. Es wird automatisch in den verbrauchsarmen Standby-Modus geschaltet, wenn der Netzschalter auf ON steht, aber kein Signal am Eingang anliegt.

H. POWER-SCHALTER - Mit diesem Wippenschalter

schalten Sie den PDP-S50 ein/aus.

A. POWER IN - Verwenden Sie nur den

mitgelieferten Fender AC Adapter. Die Nennwerte auf dem AC Adapter müssen Ihren regionalen Spezifikationen entsprechen.

B LEVEL - Regelt den Signalpegel der

Cinch- oder 1/8" Eingänge.

C. INPUT - Als Eingang können entweder

Cinch Links/Rechts- oder 1/8"-Stecker verwendet werden. Diese können an den Hochfrequenz-Ausgang des PDP S50 Subwoofers oder an den Ausgang Ihres Plasma Display-Bedienfelds angeschlossen werden.

D. SLAVE-BOXENAUSGANG - Ihr Set von PDP-125

Boxen umfasst eine Aktivbox und eine Passivbox. Die Informationen des rechten Kanals des StereoEingangs werden zur Aktivbox und die des linken Kanals zur Passivbox (Slave) geleitet. Schließen Sie an diesen Ausgang nur die mitgelieferte Passivbox an.

E. POWER LED - Im verbrauchsarmen Standby-Modus

leuchtet die LED rot und wechselt automatisch zu grün, sobald ein Signal an einem der Eingänge anliegt, um das Verlassen des Standby-Modus anzuzeigen.

A. EINGANGS-ANSCHLUSSKLEMMEN - Schließen Sie

hier den Ausgang Ihres Verstärkers an. Achten Sie darauf, dass beide Boxen auf die gleiche Weise angeschlossen sind. Das Umkehren der Polarität kann

zu unerwünschten Ergebnissen führen. Jede Box kann 40 Watt Programmpegel oder 80 Watt Spitzenpegel verkraften.

PPPPDDDDPPPP----SSSS555500

PPPPDDDDPPPP----111122225555**

****

HINWEIS: Die PDP-1 und PDP-125 dürfen nur an der Wand montiert werden (siehe Installationsanleitungen).

Stellen Sie die PDP-1 und PDP-125 nicht auf den Boden.

✧

ff ee nn dd ee rr .. cc oo mm

✧

Konfiguration 1:

Die Passiven PDP-Boxen können mit Verstärkern eingesetzt werden, die über 40 Watt Durchschnittsleistung / 80 Watt Spitzenleistung verfügen. Häufig ist der Verstärker in das Plasma Display integriert.

Konfiguration 2:

Wenn ein PDP Subwoofer den Passiven PDP-Boxen hinzugefügt wird, kann dieser an die Speaker Level Outputs des PDP Monitors angeschlossen werden. Der PDP Subwoofer leitet das Signal durch einen High-Pass Crossover Filter. Die Passiven PDP-Boxen werden über die Speaker Level High-Frequency Outputs des PDP Subwoofers mit dem High-Pass Crossover verbunden.

Konfiguration 3:

Die Aktiven PDP-Boxen bestehen aus einer Aktivbox und einer Slave-Box, die identisch mit den Passiven PDPBoxen ist. Die Aktive Box kann über einen 3,5 mm StereoKlinkenstecker oder Cinch-Stecker an den AudioAusgang des PDP Monitors angeschlossen werden. Die Slave PDP-Box wird an den Ausgang der Aktiven PDPBox angeschlossen.

Konfiguration 4:

Wenn Sie dem Aktiven PDP-Boxensystem einen PDP Subwoofer hinzufügen, wird er über einen 3,5 mm Klinkenstecker oder Cinch-Stecker an den AudioAusgang des PDP-Monitors angeschlossen. Die Aktive PDP-Box wird dann mit der 3,5 mm High-Frequency Output-Buchse des PDP Subwoofers verbunden. Die Slave-Box wird an den Amp-Ausgang der Aktiven PDPBox angeschlossen.

SSSSeeeettttuuuupp

✧

ff ee nn dd ee rr .. cc oo mm

✧

MODELL: PDP-S50 PDP-125

PDP-1

TYP: 654 653 548

TEILENUMMERN SCHWARZ: 0695021000 (120V, 60Hz) USA 0695011000 (120V, 60Hz) USA 0695001000

SCHWARZ: 0695021930 (240V, 50Hz) AUS 0695011930 (240V, 50Hz) AUS - SCHWARZ: 0695021940 (230V, 50Hz) GB 0695011940 (230V, 50Hz) GB - SCHWARZ: 0695021960 (230V, 50Hz) EUR 0695011960 (230V, 50Hz) EUR - SCHWARZ: 0695021970 (100V, 50Hz) JPN 0695011970 (100V, 50Hz) JPN -

SILBERN: 0695020000 (120V, 60Hz) USA 0695010000 (120V, 60Hz) USA 0695000000 SILBERN: 0695020930 (240V, 50Hz) AUS 0695010930 (240V, 50Hz) AUS - SILBERN: 0695020940 (230V, 50Hz) GB 0695010940 (230V, 50Hz) GB - SILBERN: 0695020960 (230V, 50Hz) EUR 0695010960 (230V, 50Hz) EUR - SILBERN: 0695020970 (100V, 50Hz) JPN 0695010970 (100V, 50Hz) JPN -

LEISTUNGSAUFNAHME: 100W 80W -

BELASTBARKEIT: - - 40W RS426B, 60W Programm, 80W

Spitze

AUSGANGSLEISTUNG: 50W @ 1% Klirrfaktor 18W x 2 @ 1% Klirrfaktor -

EINGÄNGE LINE-PEGEL: 1/8" Stereo oder Cinch links / rechts 1/8" Stereo oder Cinch links / rechts -

LAUTSPRECHER-PEGEL: Druckkontakt-Terminals - Anschlussklemmen mit schraubbaren

Terminals

AUSGÄNGE LINE-PEGEL: 1/8" Stereo Hochfrequenz - -

LAUTSPRECHER-PEGEL: Druckkontakt-Terminals, 8 Ohm min Druckkontakt-Terminals, 8 Ohm min Anschlussklemmen mit schraubbaren

Terminals

FREQUENZGANG: 30Hz - 200Hz 100Hz - 20kHz 100Hz - 20kHz (+/- 6dB)

MAX. SCHALLDRUCKPEGEL @ 1M: 103dB (konstant), 109dB (Spitze) 105dB (zwei Quellen, konstant) -

EINGANGSEMPFINDLICHKEIT LINE IN: 155 mV

RMS (–16dBV) 600 mVRMS (-4.5 dBV) -

LAUTSPRECHERPEGEL-EINGANG: 5.784 mV

RMS (175dBV) - -

IMPEDANZ: - - 8 Ohm

EMPFINDLICHKEIT: - - 89dB, 1W-1m

TREIBER TIEFFREQUENZ: 10" (254 mm) zwei 4" (102 mm), 4 Ohm, zwei 4" (102 mm), 4 Ohm,

mit 1" (25 mm) Schwingspulen mit 1" (25 mm) Schwingspulen

HOCHFREQUENZ: - ein 1" (25 mm) Kuppel-Tweeter, ein 1" (25 mm) Kuppel-Tweeter,

mit 5/8" Schwingspule mit 5/8" Schwingspule

CROSSOVER-FREQUENZ: - 3.5 kHz 3.5 kHz

GEHÄUSE MATERIAL: Faserplatte mittlerer Dichte (MDF) anodisiertes, stranggepresstes, gebürstetes Aluminum anodisiertes,

stranggepresstes, gebürstetes Aluminum

ABMESSUNGEN HÖHE: 42.5cm (16 3/4") 60 cm (23 1/2") 60 cm (23 1/2")

BREITE: 30.5cm (12") 12 cm (4 3/4") 12 cm (4 3/4")

TIEFE: 37.5cm (14 3/4") 10 cm (4") 10 cm (4")

GEWICHT: 13.63kg (30lbs) 4.2kg (9.25lbs) aktive Seite 4 kg (8.7lbs) jeweils

Produktspezifikationen können ohne Ankündigung geändert werden.

TTTTeeeecccchhhhnnnniiiisssscccchhhheeee DDDDaaaatttteeeenn

✧

ff ee nn dd ee rr .. cc oo mm

✧

Obrigado por adquirir o sistema de alto-falantes PDP da Fender®Áudio. Temos certeza que você irá considerar um produto excelente e eficaz trazendo á você anos de uso sem problemas. Os alto-falantes PDP–125 / PDP–1 são protegidos para prevenir interferência entre o seu display plasma e outros aparelhos no local.

PDP-1 Alto-falantes Passivos de Presentação

•Perfeito para uso em todas as aplicações gerais de áudio para quais alto-falantes passivos sáo requeridos.

•Completo com kit de montagem em parede.

•Gabinete atraente de alumínio anodizado em cores preto e prata .

•Resposta de freqüência - 150-20KHz (±3dB)

•Potência -40 Watts cada (RS426B)

•Impedância - 8Ω

•Peso 8.7 lbs cada (4kg)

•Dimensões (AxLxP) - 24" (610mm) x 5" (127mm) x 4.13" (105mm )

PDP-125 Alto-falantes de Potência de Presentação

•Perfeito para uso em todas as aplicações gerais de áudio para quais os alto-falantes de potência (powered) sáo requeridos.

•Completo com kit de montagem em parede

•Gabinete atraente de alumínio anodizado em cores preto e prata.

•Resposta de freqüência - 150-20KHz (±3dB)

•Potência - 20 Watts RMS cada canal

•Peso 9.25 lbs cada (4.5kg)

•Dimensões (AxLxP) - 24" (610mm) x 5" (127mm) x 4.13" (105mm)

PDP-S50

•Perfeito para uso em todas as aplicações gerais de áudio para quais um subwoofer de baixa potência é requerida.

•Gabinete atraente em cores prata e preto.

•Resposta de freqüência - 45-150Hz (±3dB)

•Potência - 50Watts RMS

•Peso 30lbs

•Dimensões (AxLxP) - 15.6" (397mm) x 12.5" (318mm) x 10" (254mm)

INSTALAÇÂO:

Para montar o seu sistema de alto-falantes PDP apropriadamente você necessitará as seguintes ferramentas que possam ser encontradas na sua loja de ferramentas local. :

- Furadeira elétrica

- Chave de fender Philips

- Parafuso padrão, redondo tipo 8, #8, 2 ﬁ"

- Ferramenta de parafuso prisioneiro

Use a ferramenta parafuso prisioneiro para fixar o parafuso padrão de metal ou madeira na parede. Segure cada suporte para a parede utilizando a configuração dos parafusos conforme mostra a illustração (direito). Talvez seja mais facíl de fazer um pequeno furo piloto para cada parafuso antes prender-los firmamente. Quando os suportes estejam firmemente colocados na parede, prenda os alto-falantes com os botões fornecidos conforme mostra a foto.

ADVERTÊNCIA: Siga rigarosamente as instruções descrita acima para instalação do seu aparelho na parede. Se houver falha na sequência das instruções, seu altofalante poderá cair causando danos. Se você tiver alguma duvida sobre as instruções nesta seção, entre em contato com um montador profissional.

SSSSiiiisssstttteeeemmmmaaaa ddddeeee AAAAllllttttoooo----ffffaaaallllaaaannnntttteeeessss PPPPDDDDPPPP

✧

ff ee nn dd ee rr .. cc oo mm

✧

PPPPDDDDPPPP----1111**

A. SPEAKER LEVEL INPUT - Este

tipo de conectores "push" podem ser conectados com cabos de alto-falantes regulares para a saída de alto-falante do seu display. O alto-falante a esquerda deve ser conectado para a entrada de cima, e o alto-falante direita para a entrada de baixo.

B. SPEAKER HF OUTPUT - Estes conectores são saídas

filtradas que podem ser conectados para os altofalantes PDP-1. Utilizando esta saída de alta freqüência garante um equilíbrio apropriado entre o PDP-Sub e os alto-falantes PDP-1.

C. LINE IN - Se você tiver os modelos PDP-125 e não

tiver, ou não deseja de utilizar um amplificador interno de Plasma Display, conecte a saída de nível de linha para essa entrada. A informação de baixa freqüência será amplificada e enviada para o alto-falante PDP S50, e a informação de AF será enviada para o conector estéreo 1/8" (jack), designado "HF OUTPUT". Use ou as entradas RCA ou o conector 1/8", mas não ambos.

D. LINE LEVEL HF OUTPUT - A saída HF de nível de

linha transmite uma versão de áudio filtrada enviada do seu painel de plasma para qualquer uma das duas saídas do subwoofer. Utilizando esta saída, ou a saída do alto-falante enquanto estiver usando um

amplificador externo e o PDP-1, garante um equilíbrio apropriado entre o seu subwoofer PDP e seus altofalantes.

E. LEVEL - O botão de nível ajusta o nível de áudio de

freqüências baixas enviadas para o subwoofer. Níveis excessivamente altos podem fazer o seu som "grave" e pouco agradável, enquanto um nível excessivamente baixo resultará em omissão de freqüências baixas. Comece com este botão na posição MIN, e ajuste o nível dos alto-falantes PDP ao nível desejado. Aumente gradualmente o botão do nível do subwoofer até que o som esteja balanceado a seu gosto.

F. IEC LINE CORD CONNECTOR -

O cabo de alimentação deve ser conectado a uma AC receptáculo aterrado de acordo com as avaliações da tensão e da freqüência como alistada acima do conector IEC PDP-S50.

G. POWER - Este LED esta vermelho no modo standby e

verde quando o sinal estiver presente em qualquer uma das entradas. Modo de standby de baixa potência é ativada automaticamente quando o interruptor estiver acionado, mas nenhum sinal presente na entrada.

H. POWER SWITCH - Ligue o PDP-S50 com este

interruptor.

A. POWER IN - Use somente o adaptador AC

fornecido pela Fender. O adaptador AC deve seguir as especificações regionais.

B LEVEL - Adjusta o nível de sinal das

entradas RCA ou 1/8".

C. INPUT - A entrada pode ser RCA esquerda

ou direta, ou conector estéreo 1/8". Este conector pode ser conectado para a saída de alta freqüência do Subwoofer PDP S50, ou a saída do seu display Plasma.

D. SLAVE SPEAKER OUTPUT - O seu conjunto de alto-

falantes PDP-125 incluem um alto-falante de potência, e um alto-falante passivo. A informação do canal direto é enviada para o alto-falante de potência, e a informação do canal esquerdo de entrada estéreo é enviada para o alto-falante passivo (escravo). Use somente o alto-falante passivo fornecido nesta saída.

E. POWER LED - O LED fica vermelho no modo standby

de baixa potência e automaticamente torna-se verde, indicando que o amplificador saiu do modo standby. Isso ocorre quando um sinal esta presente em um das entrada..

A. INPUT BINDING POSTS - Conecte a saída do seu

amplificador aqui. Certifique-se que cada alto-falante foi conectado da mesma forma; Invertindo a

polaridade pode causar efeitos não desejáveis. Cada alto-falante sustenta um programa de 40 Watt ou sinal pico de 80 Watt.

PPPPDDDDPPPP----SSSS555500

PPPPDDDDPPPP----111122225555**

****

NOTA: As unidades PDP-1 e PDP-125 saõ somente para montagem em parede (veja instruções de instalação). Não

coloque as unidades PDP-1 e PDP-125 no chão

✧

ff ee nn dd ee rr .. cc oo mm

✧

Configuração 1:

Os alto-falantes passivos PDP podem ser utilizados com até 40 watts de potência media / 80 watts potência pico amplificador. Frequentemente, este amplificador será embutido na unidade do painel de display plasma.

Configuração 2:

Quando um Subwoofer PDP é adicionado aos altofalantes passivos PDP, o Subwoofer PDP pode ser conectado às saídas de nível do alto-falante do monitor PDP. O Subwoofer PDP passará o sinal através de um filtro “High-Pass Crossover”. Os alto-falantes passivos PDP são conectados á conexão “High-Pass” através das saídas de alta freqüência no Subwoofer PDP.

Configuração 3:

Os alto-falantes PDP de potência são compostos de um alto-falante de potência, e de um alto-falante escravo que é idêntico aos alto-falantes passivos PDP. O alto-falante de potência PDP pode conectar à saída de áudio do monitor PDP, usando um plugue estéreo de 3.5mm ou conectores de RCA. O alto-falante PDP escravo é conectado ao conector de saída do alto-falante PDP de potência.

Configuração 4:

Quando um Subwoofer PDP é adicionado ao sistema de alto-falante PDP de potência, está conectado à saída áudio do monitor PDP, usando um plugue estéreo de

3.5mm ou conectores de RCA. Depois, o alto-falante PDP de potência é conectado ao conector de saída de alta freqüência (3.5mm) do Subwoofer PDP. O alto-falante escravo é conectado à saída do amplificador do altofalante PDP.

CCCCoooonnnnffffiiiigggguuuurrrraaaaççççããããoo

✧

ff ee nn dd ee rr .. cc oo mm

✧

MODELO: PDP-S50 PDP-125

PDP-1

TIPO: 654 653 548

PEÇAS NUMEROS PRETO: 0695021000 (120V, 60Hz) USA 0695011000 (120V, 60Hz) USA 0695001000

PRETO: 0695021930 (240V, 50Hz) AUS 0695011930 (240V, 50Hz) AUS - PRETO: 0695021940 (230V, 50Hz) UK 0695011940 (230V, 50Hz) UK - PRETO: 0695021960 (230V, 50Hz) EUR 0695011960 (230V, 50Hz) EUR - PRETO: 0695021970 (100V, 50Hz) JPN 0695011970 (100V, 50Hz) JPN -

PRATA : 0695020000 (120V, 60Hz) USA 0695010000 (120V, 60Hz) USA 0695000000 PRATA : 0695020930 (240V, 50Hz) AUS 0695010930 (240V, 50Hz) AUS - PRATA : 0695020940 (230V, 50Hz) UK 0695010940 (230V, 50Hz) UK - PRATA : 0695020960 (230V, 50Hz) EUR 0695010960 (230V, 50Hz) EUR - PRATA : 0695020970 (100V, 50Hz) JPN 0695010970 (100V, 50Hz) JPN -

POTÊNCIA REQUERIDA: 100W 80W -

POTÊNCIA: - - 40W RS426B, 60W programa, 80W pico

POTÊNCIA DE SAÍDA: 50W @ 1% THD 18W x 2 @ 1% THD -

ENTRADAS NÍVEL DE LINHA: 1/8" estéreo or RCA esq. / direita 1/8" estéreo ou RCA esq. / direita -

NÍVEL DE ALTOFALANTE: Terminais tipo “push” -Conectores c/ screw-down terminais Conectores c/ screw-down terminais

SAÍDAS NÍVEL DE LINHA: 1/8" de alta freqüência estereofónico - -

NÍVEL DE ALTOFALANTE: Terminais tipo “push”, 8Ω min Terminais tipo “push”, 8Ω min Conectores c/ screw-down terminais

RESPOSTA DE FREQÜÊNCIA: 30Hz - 200Hz 100 Hz - 20 kHz 100Hz - 20kHz (+/- 6dB)

MAXIMUM SPL @ 1M: 103dB (contínuo), 109 dB (peak) 105 dB (duas fontes, contínuo) -

SENSITIVIDADE DE ENTRADA LINE IN: 155 mV

RMS

(–16dBV) 600 mVRMS

(-4.5 dBV) -

NÍVEL DE ENTRADA DE ALTO-FALANTE: 5.784 mV

RMS

(175dBV) - -

IMPEDÂNCIA: --8Ω

SENSIBILIDADE: - - 89dB, 1W-1m

DRIVERS FREQÜÊNCIA BAIXA: 10" (254 mm) Dois 4" (102 mm), 4Ω, Dois 4" (102 mm), 4Ω,

com 1" (25 mm) voice coils com 1" (25 mm) voice coils

FREQÜÊNCIA ALTA: - Um 1" (25 mm) dome tweeter, Um 1" (25 mm) dome tweeter,

com 5/8" voice coil com 5/8" voice coil

FREQÜÊNCIA “CROSSOVER”: - 3.5 kHz 3.5 kHz

GABINETE MATERIAL: MDF Alumínio anodizado, expulso, escovado Alumínio anodizado, expulso, escovado

DIMENSÕES ALTURA: 16 3/4" (42.5cm) 23 1/2" (60 cm) 23 1/2" (60 cm)

LARGURA: 12" (30.5cm) 4 3/4" (12 cm) 4 3/4" (12 cm)

PROFUNDIDADE: 14 3/4" (37.5cm) 4" (10 cm) 4" (10 cm)

PESO: 30 lb (13.63 kg) 9.25 lb (4.2kg) lado potência 8.7 lb (4 kg) cada

Especificações do produto estão submetidas a mudanças sem aviso prévio..
