Instruction Manual

日本語安全にお使いいただくために ........................................................ 1

メンテナンスマニュアル ............................................................... 3

調整マニュアル ............................................................................. 8

ENGLISH Maintenance Manual ................................................................... 35

Adjustment Manual ...................................................................... 40

DEUTSCH Wartungs- und Pﬂ egehinweise .................................................... 67

Einstellungsanleitung .................................................................. 72

FRANÇAIS Manuel dʼentretien ....................................................................... 99

Réglage manuel ........................................................................ 104

ESPAÑOL Manual de mantenimiento ......................................................... 131

Manual de ajustes ..................................................................... 136

ITALIANO Manuale di manutenzione ......................................................... 163

Manuale di regolazione ............................................................. 168

ᒦᆪ

Guitar Electronics .............................................................................................. 227

Guitar Controls .................................................................................................. 228

ᆒઐۣዸ၄ݿ ࢯᑳ၄ݿ

.................................................................................... 200

............................................................................. 195

Thank you for purchasing an Ibanez guitar. In order to keep your guitar in the best possible condition, please read this manual for information on care and adjustment.

はじめにお読みください

日本語安全にお使いいただくために

安全にお使いいただくために

注意

本製品をお買い上げいただきまして、まことにありがとうございます。この冊子では、安全にお使いいただく上でお気をつけていただきたい点と、お手入れの際の注意点がまとめてあります。

表示記号について

本書では、本機を安全に正しくご使用いただき、あなたや他の人々への危害や財産への損害を未然に防ぐために事項を下記の記号で表示しています。

この表示を無視して、誤った取り扱いをす

警告

注意

お願い

●外部要因によって生じた本機の故障、不具合などの損害につきましては、当社は一切の責任を負いかねますので、あらかじめご了承ください。

ると、人が死亡または重傷を負う可能性が想定される内容を示しています。

この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および物的損害のみの発生が想定される内容を示しています。

この表示を無視して、誤った取り扱いをすると、本商品の本来の性能を発揮できなかったり、機能停止をまねく内容を示しています。

警告

湿気の多い場所では演奏しないでください。

感電の恐れがありますので、直接雨がかかる野外や風呂場などの湿気の多い場所では演奏しないでください。

楽器を振り回さないでください。

プロのステージアクションをまねて、演奏中にギターを振り回したり体のまわりでギターを回したりすると、ギターがストラップから外れたりし、まわりの人に当たってけがをさせるなどの事故の原因になりますのでおやめください。

演奏中に顔を楽器に近づけないでください。

ギターの低音弦やベース等の太い弦が切れた場合、手や顔に当たってけがをする恐れがあります。弦が切れる前にこまめに新しいものと交換してください。特に目に弦が当たった場合などは失明の危険がありますので演奏中に弦に顔を近づけることはおやめください。ギター、ベース用弦は消耗品です。弦が古くなっていると、通常の弾きかたをしているにもかかわらず（特別に強く弾いたりしなくても）、演奏中に弦が切れてしまう場合があります。

極端な大音量で鳴らさないでください。

ギターアンプ、ヘッドフォンを使用する場合に、長時間大音量で使用していると回復できない難聴になる恐れがあります。またアンプの故障の原因にもなりますので、極端な大音量での使用は避けてください。

さびた弦を使わないでください。

弦（特にギターの１、２、３弦）がさびてくると、弦で指を切ってけがをする恐れがあります。こまめに弦を新しいものと交換してください。

ストラップがゆるんだまま演奏しないでください。

ストラップを使って立って演奏する場合は、ストラップが確実にストラップビンにかかっていることを確認してください。ギターが足の上などに落下してけがをする恐れがあります。

ピックガードの尖ったところに注意してください。

エレクトリックギターの一部のモデルでは、デザイン上ピックカードの先端部分が非常に鋭くなっています。ピッキングの際やクロスで清掃するときなどにけがをしないようにご注意ください。

注意

お願い

フレットのエッジ部分でのけがに注意してください。

ギターのネックは木製品ですので、モデルによってはまれにネックの乾燥によってフレットがネックからはみ出してくることがあります。このような状態で演奏すると、フレットの端で手を傷つける恐れがあります。万一このようになった場合は、直ちに演奏を中止してお買い求めになった販売店に修理を依頼してください。

無理に弦を張らないでください。

弦を張る場合は、本来の音程以上に強く巻かないよう、チューニングをしながら丁寧に巻いてください。必要以上に強く弦を巻いてしまうと、新品の弦であっても切れてけがをする恐れがあります。また、切れた弦が目に当たった場合などは失明の危険がありますので、弦を交換する際は、弦に顔を近づけることはおやめください。

トレモロに指をはさまないよう注意してください。

トレモロシステムには弦の張力を支えるために非常に強いばねを使用しています。弦を交換する場合など、トレモロ部分で指をはさんでけがをしないようにご注意ください。

弦で手を傷つかないよう注意してください。

弦の切断部分（特にギターの1、2、 3弦）は非常に鋭くなっており、直接触れると手を傷つける恐れがあります。特にギターのヘッドをクロスなどで清掃する場合に、糸巻きの部分に手が当たってけがをしないようにご注意ください。弦を交換したら、弦の余った部分が指に当たらない程度まで短く切っておきましょう。

古くなった電池を楽器に入れたままにしないでください。

乾電池を使用した製品では、乾電池の液漏れ等にご注意ください。また、乾電池は使用しない場合でも自然に放電してしまう特性がありますので、定期的に交換することをおすすめします。乾電池を捨てる場合は、自治体、電気店等の専用の回収箱をご利用ください。また、使用済みの乾電池を火の中に入れると爆発する恐れがあり非常に危険です。

ギターの表面を樹脂製品などに接触させたまま保管しないでください。

樹脂製品や家具などの塗装されたものに、ギターの表面を直接長時間接触させた場合、色移りしたり溶着したりしてお互い損なう恐れがあります。ギターケース、バッグに入れておくか、布製の袋に入れるなどして直接それらに接触しないように保管してください。

ベンジン、シンナーでは拭かないでください。

ギターの表面をクリーニングする場合にベンジン、シンナー等の薬品を使用すると、変質したり変色したりする恐れがあります。ギター用として販売されているクリーナーをご使用ください。

保管、運送などでは以下のような点にお気をつけてください。

●ギターは木製品です。投げたり落としたりすると容易に破損してしまいます。丁寧にお取り扱いください。

●高温・多湿の場所、砂やほこりの多い場所を避け、換気の良い場所に保管してください。

●

直射日光が当たると、塗装等の色があせてくる恐れがあります。

●雨の中で演奏するなどしてギターに直接水分がかかったり、炎天下での演奏など高温の場所に長時間さらされると、ボディー、ネック等の木部に狂いを生じる恐れがあります。

換気の悪い場所ではスプレー式クリーナーを使わないでください。

スプレー式のギタークリーナーなどを使用する場合は、換気に注意してください。風通しの悪い場所で使用すると中毒症状を起こす恐れがあります。また可燃性のものは火気に十分注意して作業してください。

ケースのふたやバッグのファスナーを開けたまま持ち運ばないでください。

ギターケース、バッグに入れて持ち運ぶ場合は、ケースの留め金やファスナーがしっかりとかかっていることを確認してください。ふたが開いてギターが落下する場合があります。

●宅急便などを利用して輸送する場合は専用のハードギターケースを使用するか、丈夫なカートンを使用して緩衝材を十分つめて梱包し、ワレモノ扱いにしてください。楽器店で購入したときのカートンは運送用には適していない場合があり、そのまま出荷すると破損する恐れがあります。

メンテナンス

メンテナンスマニュアル

付属品

マルチツールトレモロアーム

1.5mm 2mm 2.5mm 3mm 4mm

PREMIUMシリーズ Edgeトレモロ・ブリッジ

PREMIUMシリーズ Edge-ZeroIIw/ZPS

PREMIUMシリーズ ZRトレモロ・ブリッジw/ZPS2

PREMIUMシリーズ Tight-EndRブリッジ

EdgeⅢトレモロ・ ○○○○○ジッリブ

FAT6トレモロ・ ○○○○ジッリブ FAT10トレモロ・ ○○○○ジッリブ FXEdgeⅢブリッジ ○○○ FXEdgeⅢ-8 ブリッジ ○○○ ジブラルタルスタンダード

6/7/8/9ブリッジ SAT10トレモロ・ブリッジ ○ ○ ○○ SAT-ProⅡトレモロ・ブリッジ ○ ○ ○○ STDトレモロ・ ○ジッリブ STD-DLトレモロ・ ○ジッリブ

Tight-Tuneブリッジ ○ ○○ ZRトレモロ・ブリッジw/ZPS2 ○ ○ ○○ SynchroniZRトレモロ・ブリッジ ○ ○ ジブラルタル08ブリッジ/クイッ

クチェンジ08テールピース

○ ○

○

○ ○ ○

六角レンチ

○○○○SPZ/wIIoreZ-egdE ○○○○SPZo/wIIoreZ-egdE

○○ジッリブdnE-thgiT

8mmパイ

プレンチ

○

日本語

DiMarzio社製ピックアップ搭載モデルには、ポールピース高調整用六角レンチが付属します。※

7弦用Edge-Zero2トレモロ・ブリッ

ジw/ZPS3Fe搭

載モデルには、強化スプリングが付属します。※

本体各部の名称

エレクトリックギターセミ、フルアコースティックギター

糸巻き（ペグ）

ロッキングナット

指板

（フィンガーボード）

ストラップピン

ネックピックアップ

ミドルピックアップ

ブリッジピックアップ

トレモロ

トレモロアーム

ピックアップセレクター

ボリューム

トーン

出力ジャック

糸巻き（ペグ）

ナット

指板

（フィンガーボード）

ネックピックアップ

ブリッジピックアップ

ブリッジ

テールピース

ピックアップセレクター

出力ジャック

ネックピックアップトーン

ネックピックアップボリューム

ブリッジピックアップボリューム

ブリッジピックアップトーン

イラストはIbanezの代表的なモデルです。お買い求めのギターが必ずしもイラストと一致しない場合があります。※

トレモロ/ブリッジの調整については、搭載されているトレモロ/ブリッジにより異なります。※

詳しくは該当のトレモロ/ブリッジ項をご確認ください。

各モデルのコントロールについては、「CONTROLS」項（P228）をご確認ください。※

チューニング

Ibanezのギターは、出荷時に下記のチューニングで各部の調整を行っています。

1st 6-strings 7-strings 8-strings 9-strings

例外として、下記のモデルがあります。

Baritoneguitar

RGD、APEX

6-strings 7-strings

MTM100

TAM10

演奏、調整の際はチューニングメーターや音叉等を使用し、各弦の開放音を上記の音程にチューニングしてください。音程が高い場合は一度弦を緩めて音程を少し下げた後、巻き上げながら音程を合わせるようにするとチューニングが安定しやすくなります。表の音程以外でチューニングをする場合、または標準と異なるゲージの弦を使用する場合には、ネックの調整やイントネーションの調整が必要になる場合があります。ネックの調整、イントネーションの調整についてはそれぞれ「ネック調整」項(P6）、「弦長（イントネーション）」項

（P6）をご確認ください。

E E

1st 2nd 3rd 4th 5th 6th 7th 8th

B F# D A E B - -

1st 2nd 3rd 4th 5th 6th 7th 8th C# G# E B F# B - -

1st 2nd 3rd 4th 5th 6th 7th 8th

E B G D A E B E

1st

2nd

B B

D D

2nd

A A

3rd

G G

4th

3rd

F F

5th D D

A A

4th

6th

E E

C C

5th

G G

7th

A# F

6th

D D

8th

9th

7th

日本語

ご注意

極端なチューニングやエレキギター弦以外の弦の使用は、部品の破損や思わぬ怪我に繋がることがありますの• でご注意ください。

弦の交換

弦は使用しているうちに劣化し性能が低下するため、ビレや音程の狂いが生じることがあります。弦に錆や変色が見られる場合や、音質の低下、音のビリつきが酷くなったと感じた場合には弦を交換してください。全ての弦を同時期に交換されることをお勧めします。折れ、ねじれ、傷等がある弦は本来の性能を発揮できませんので、ご使用にならないでください。

弦は糸巻き（ペグ）のポストから下へ2〜3回、長さにして5〜7cmを目安に、弦が交差しないように巻きます。交換作業は全ての弦を一度に外してしまわずに1本ずつ交換を行うことで、ネックにかかる急激な力の変化やトレモロのバランスを崩してしまうリスクを軽減できます。

※トレモロ/ブリッジに取り付けられた弦の着脱方法は、搭載されているトレモロ/ブリッジにより異なります。詳しくは該当のトレモロ/ブリッジ項をご確認ください。

弦高

弦高とはフレットと弦との距離のことです。

弦高の測定は、正確にチューニングを行った後、14フレットに定規をあて、フレットの先端から弦の下端までの距離を測定します。弦高の目安は、1弦で1.5〜1.7mm、6弦で2.0mm〜2.2mmです。 7弦ギターの場合は7弦で2.2mm〜2.4mm、8弦ギターは8弦で2.4mm〜2.6mmになります。

上記の弦以外の弦高は、1弦から最低音弦へ向かって徐々に隙間が大きくなるように設定してください。弦高が高すぎると演奏性が悪化し、低すぎると弦ビレや音詰まり、サスティーンの劣化等を招きます。弦高を適正な値にしても弦ビレや音詰まりが発生する場合には、ネックの反りを調整する必要がある可能性があ

ります。

詳しくは「ネック調整」項（P6）をご確認ください。

弦高調整の方法は、搭載されているトレモロ/ブリッジの種類によって異なります。詳しくは該当トレモロ/ブリッジ項を※

ご確認ください。

弦長（イントネーション）

弦のゲージを変更したり、変則チューニングでギターを使用する場合には、全てのフレットで正しい音程が得られるように、弦の長さ（イントネーション）を調整する必要があります。正確にチューニングを行った後、演奏時の状態にギターを持ち、各弦の12フレットを押さえたときの音と、12

フレット上でのハーモニクス音とを比較します。

12フレット上でのハーモニクス音よりも12フレットを押さえたときの音の方が音程が低い場合は、トレモロ/ブリッジのサドルを前方に動かして弦長を短くします。12フレットを押さえたときの音の方が高い場合は、サドルを

後方に動かして弦長を長くします。

12F

正確なイントネーション調整を行うため、チューニングメーターを使用してください。※

サドル位置の調整方法は、搭載されているトレモロ/ブリッジにより異なります。詳しくは該当のトレモロ/ブリッジ項をご※ 確認ください。

ネック調整

ネックには常に弦の張力がかかっており、チューニングの状態や弦のゲージを変更したときだけでなく、温度や湿

度の変化によっても反り具合が微妙に変化します。

適正な弦高調整とチューニングを行ってもビレや音詰まりが発生する場合は、ネックの反り具合を確認し、調整する必要があります。

1ネックの状態を確認します。

正確にチューニングを行った後、演奏時の状態にギターを持ち、1弦の1フレットと、ネックとボディの接合部分に最も近いフレットの両方を押さえた状態で、8フレットでの弦と

フレットとの隙間を測ります。

同様に最低音弦でも測定し、それぞれの隙間が

0.3mm〜0.5mmになるように調整します。

2 隙間が0.3mmよりも小さい場合は、ネ

り付けられたアジャストナットを六角レンチやソケットレンチを使用してA方向へ回して、ネックを順反り方向へ動

かします。

ックのヘッド側に取

8th fret

3 隙間が0.5mmよりも大きい場合は、アジャストナットをB

方向に回して、ネックを逆反り方向に動かします。

アジャストナットは1/4回転を目安に、チューニングを確認※ しながら少しずつ行ってください。

ご注意

ネックの調整には十分な注意が必要です。• 無理な調整は故障の原因となりますので、正しく調整ができない場合はお買い求めの楽器店または弊社へご相談ください。

お手入れ

演奏後は錆の発生を防ぐため、弦の裏側やフレット、

ブリッジサドルやナット等の金属部品に付着した汗や油

を拭き取ってください。金属部品に付着した埃や汚れ等は部品の機能に障害を及ぼすことがありますのでご注意下さい。通常の拭きあげでは除去できない汚れは、少量の油を染み込ませた柔らかい布を使用して除去します。

トレモロアームを回したときに異音が発生する場合は、トレモロアーム先端の窪み部分にグリスを塗布してくださ

い。

日本語

塗装面のお手入れは、揮発性の薬品や研磨剤の使用は避け、楽器専用のポリッシュを染み込ませた柔らかい布で丁寧に拭きあげてください。オイルフィニッシュ仕上げのボディーやネックの汚れを除去する場合は、消しゴムや#1000以上の細目のサンドペーパー、#0000のスチールウール等を使用してください年に1〜2回、家具用等の無色の仕上げオイルやガンオイルを少量使用して拭きあげると、乾燥を防止することが

できます。

塗装が施されていない指板面には、指板用のオイルや良質のレモンオイル等を少量含ませた布で、フレットの際

まで丁寧に拭いてください。

バッテリー

プリアンプやイコライザー等を搭載したギターには、バッテリーが使用されています。

音量が小さくなる、音が歪む等機能の低下が見られる場合は、バッテリーを交換してください。 006P（9V）のバッテリーを搭載するモデルと、単三（1.5V）2本を搭載するモデルがあります。お買い上げのギターに搭載されているバッテリーの種類をご確認の上、同じタイプのバッテリーをご使用ください。バッテリーはボディー裏側のバッテリーボックスに収納されています。バッテリー搭載モデルは出力ジャックが電源スイッチを兼ねており、ジャックにプラグを挿入することで電源がオ

ンになります。

ご注意

バッテリーの消耗を防ぐため、長時間ご使用にならない場合はジャックからプラグを抜いて保管してください•

ギターブリッジ

調整マニュアル

ジブラルタルIII（ギター、ベース）、CB3&フルチューンIII、ARTブリッジ

弦高はブリッジ両側にある弦高調整スクリュー（A）をマイナスドライバーで回して調整します。イントネーション調整は、ブリッジ後部の調整スクリュー（B）をプラスあるいはマイナスドライバー、または付属の六角レンチで回し、サドルを移動させて調整します。

CB3ブリッジの弦交換は、ブリッジ前部から弦穴を通過させて行います。

ジブラルタルⅢブリッジの弦高調整の際は、スクリューを無理に回してネジ穴が傷※ つかないよう、十分に弦をゆるめてから行ってください。

フィックスドブリッジ

弦はギターボディー裏側から、弦止めフェラルを通して取り付けます。弦高は各サドルの高さを付属の六角レンチ(1.5ｍｍ)で回して調整します。イントネーションはブリッジ後方から各サドルのイントネーション調整ボルトをプラスドライバーで回して調整します。

7弦用/8弦用も調整方法は同じです。※

(A)

GIBRALTARIII,CB3

(B)

FULLTUNEII, ART1,ART2

(A)

ジブラルタルスタンダード（II）・ブリッジ

弦はギターのボディ裏側から、弦止めフェラルを通して取り付けます。弦高は各サドルの高さを付属の六角レンチ(1.5mm)で回して調整します(A)。イントネーションはブリッジ後方から各サドルのイントネーション調整ボルトを付属の六角レンチ（2.5mm)で回して調整します(B)。

7弦用/8弦用/9弦用も調整方法は同じです。※

ジブラルタル０８ブリッジ/クイックチェンジ０８テールピース

弦高は、ブリッジ左右のスタッドボルト(A)をマイナスドライバーで回して調整します。調整の際には、あらかじめ付属のパイプレンチを使用しロックナットを緩めておき、調整後は再びロックナットを締めてブリッジを固定してください。各サドルのイントネーション調整はイントネーション調整ボルト(C)を回して行います。テールピースは、両側のアジャストボルト(B)をマイナスドライバーで回して高さを調整する事ができます。テールピースを高く設定する程弦のテンションが弱まり、タッチが柔らかくなります。調整の際にはブリッジと同様に、あらかじめロックナットを緩め、調整後再び固定してください。ブリッジ及びテールピースのロックナットが緩んでいると、弦ビレや共振の原因となります。

(A)

(B)

アジャスタブルアーチトップブリッジ

弦高調整は、ブリッジ左右のアジャスト・スピナー（A）を指で回して、ブリッジ全体の高さを調整します（各弦の調整は行えません）。

イントネーション調整は、弦を緩めてブリッジ全体を前後させて調整し、チューニングを行ってからイントネーションを確認します。正しいイントネーションが得られるまで同じ調整を繰り返してください。また、ブリッジが倒れないよう注意して行ってください。

弦交換を行うときは、ブリッジの位置がずれないよう、弦を1本ずつ交換することをお勧めします。

ビンテージビブラート

弦交換は1本ずつ行います。ボールエンドをバー（B）のポストに取り付け、バーの上を渡し、糸巻きに弦を巻きます。リテイナーバー（A）のあるモデル（VBX60、VBS80）は、バーの上を渡した後リテイナーバーの下を通過させ、糸巻きに弦を巻きます。交換作業の間は、絶えず弦を糸巻き側に軽く引寄せて、ボールエンドがポストから外れないよう注意してください。弦がブリッジサドルに正しく位置していることを確認しながらチューニングを行います。チューニングまでの作業が完了した後、次の弦の交換に移ってください。全ての弦の交換が完了した後、再度全体のチューニングを行います。

ご注意

全ての弦を一度に取り外すと、ギターにかかるテンションの急激な変化により、ギター各部の状態に大きな影響を与える恐れがあります。弦交換は1本ずつ行ってください。

(A)

日本語

(B)

VBX60 VBS80

(B)

VBF70

テールピース

クイックチェンジIII テールピース

テールピース本体左右のスタッド・ボルトをマイナスドライバーやコインで回して、テールピースの高さを調整します。

弦交換を行う時は、テールピースの溝に通し、ボールエンドをテールピース後方に引っ掛けます。

(C)

QUIKCHANGEIII

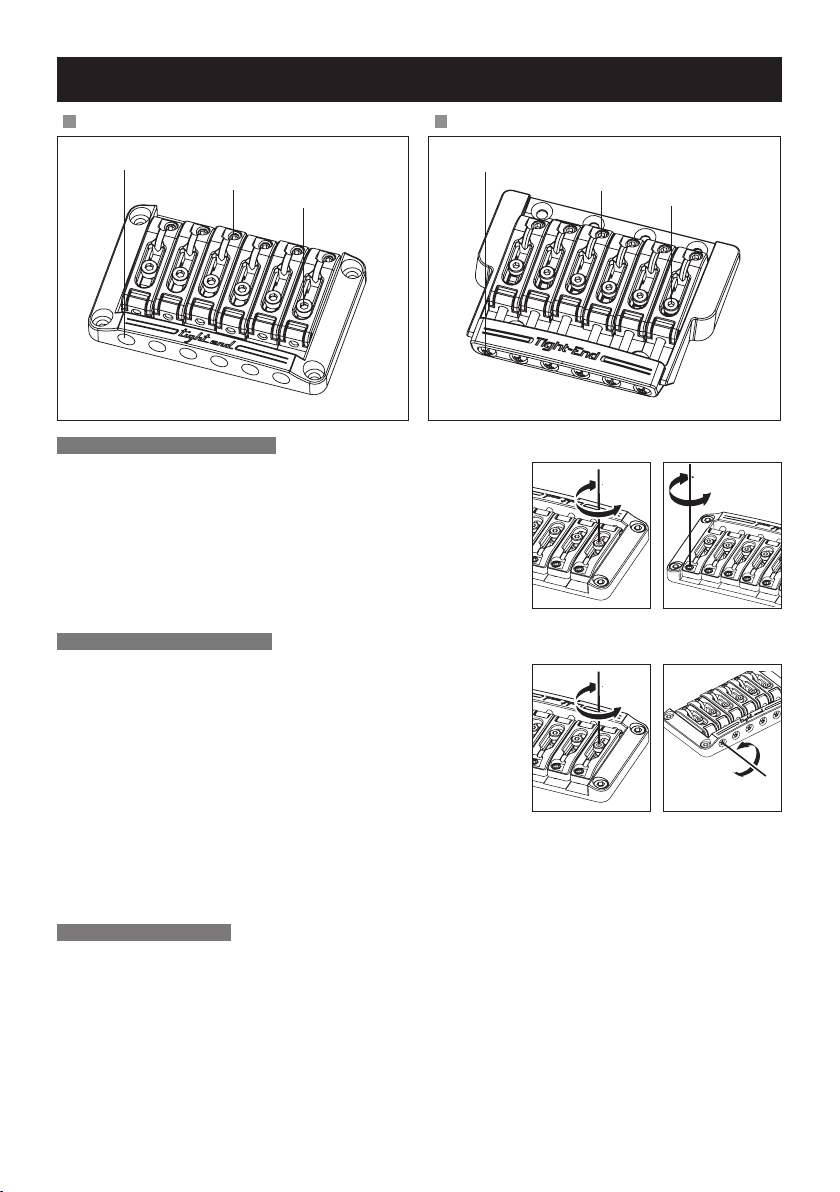

Tight-Endブリッジ/Tight-EndRブリッジ（6弦用/7弦用）

Tight-Endブリッジ■ Tight-EndRブリッジ■

イントネーション調整ボルト

弦高調整

1サドル・ロッ

2サドルの高さ調整スクリューを六角レンチ（

を調整します。

調整が終わりましたら、サドル・ロック・ボルト締めてください。※

イントネーション調整

1

サドル・ロック・ボルトを六角レンチ（2mm）で緩めます。

2イントネーション調整ボルトをプラスドライバーで回して、サドル位置

高さ調整スクリュー

サドル・ロック・ボルト

ク・ボルトを六角レンチ（2mm）で緩めます。

2mm）で回して、サドルの高さ

イントネーション調整ボルト

を調整します。

高さ調整スクリュー

サドル・ロック・ボルト

3サドル・ロック・ボルトを六角レンチ（2mm）で締め、イントネーション

調整スクリューをプラスドライバーで時計方向に軽く（サドルの位置に影響が出ない程度）に締めます。

イントネーションの確認は、正しいチューニングで行ってください。※

弦交換

弦をギターのボディ裏側から、弦

止めフェラルを通して取り付けます。

Tight-Tuneブリッジ

Tight-Tuneブリッジは、ブリッジの各可動部分をロックすることにより、無駄な振動を抑え、効率の良いサステインを得られるブリッジです。ブリッジにはより強固にブリッジとボディを固定するためのスタッド・ロック機能を備えています。また、テールピースにはボールエンドが外れないように保持するボールエンド・ロック機能を装備しました。

弦高調整

ブリッジ本体左右のロック・ナット（D）を緩め、六角レンチ（3mm）でスタッド・ボルト（E）を回して、ブリッジ全体の高さを調整します（各弦の調整は行えません）。調整が完了した後、ロック・ナットを締めてください。

スタッド・ロック機能

弦高調整を終えた後、六角レンチ（2mm）でスタッドボルト内部にあるスタッド・ロック・ボルト（B）を時計回りに回します。スタッド・ロック・ボルトがアンカーナット（C）に接触し、それ以上回らなくなるまで締め込んでください。

日本語

ご注意

弦高の調整を行うときは、必ずスタッド・ロック・ボルト（B）を六角レンチ（2mm）で反時計回りに十分に緩めてから行ってください。破損の原因になります。

イントネーション調整

調整するサドルのサドル・ロッ

ネーション調整スクリュー（H）をプラスドライバーで回してサドル位置を調整し、チューニングを行ってからイントネーションを確認します。正しいイントネーションが得られるまで同じ調整を繰り返した後、サドル・ロック・ボルトを締めてください。

ご注意

ク・ボルト（G）をプラスドライバーで緩め、イント

イントネーション調整ボルト（H）が緩い場合、共振を起こすことがあります。その場合はサドルが動かない程度にイントネーション調整ボル

トを軽く締めてください。

弦交換

弦のボールエンドをテールピースの溝に、

（J）

の向きで取り付けます。ボー

ルエンド・ロック機能により、ボールエンドが保持されます。弦を外す場合

（K）

の方向に弦を引っ張ると簡単に取り外すことができます。

は、

ロッキングブリッジ

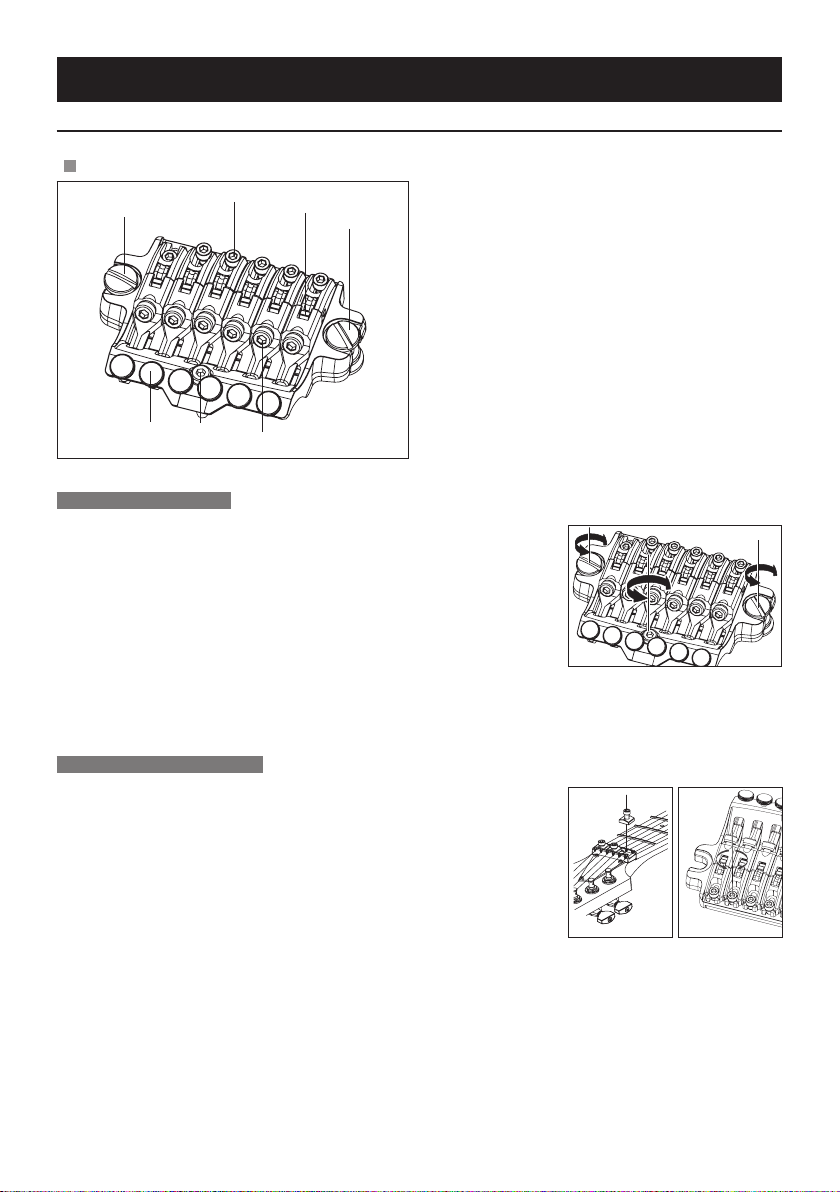

FXEDGEIII/FXEDGEIII-8ブリッジ

FXEdgeIII■

弦高調整

1ブリッジ本体左右のメイン・ス

体の高さを動かして弦高を調整します（各弦ごとの調整は行えません）。

タッドをマイナスドライバーで回して、トレモロ全

1メインスタッド 2サドル・ロック・ボルト 3ストリング・ホルダー・ブロック 4ストリング・ストッパー・ボルト 5リアスタッド 6ファイン・チューニング・ボルト

2リア・スタ

ッドを六角レンチ（3mm）で回して、ブリッジがギターのボディー表面

とおおよそ平行に

なるように調整します。

リア・スタッドの調整でも弦高が変化しますので、最終的な弦高の確認はリア・スタッドを調整した後行ってくだ※ さい。またメイン・スタッドの調整の際は、無理に回してネジ穴が傷つかないよう、十分に弦を緩めてから行ってください。

イントネーション調整

1ロッキング・ナ

十分に弦を緩めます。

2サドル・ロック・ボルトを六角レンチ（2mm）で緩め、サドル位置を調整します。

イントネーションの確認は、サドル・ロック・ボルトがしっかりと締まった状態で、※ 正しいチューニングで行ってください。調整が終わりましたら、サドル・ロック・ボ

ルトとロッキング・ナットのプレッシャー・パッド・ボルトを締めてください。

ットのプレッシャー・パッド・ボルトを六角レンチ（3mm）で緩め、

弦交換

1ロッキング・ナ

糸巻きから弦を取り外します。

2ブリッジ本体のストリング・スト

ルから弦を引き抜いて取り外します。

3新しい弦は先端のボールエ

4ボールエンドを切り落と

ックとの間に挿入し、ストリング・ストッパー・ボルトを締めて弦を固定します。

5糸巻きで弦を巻き上げ、チ

6チューニング完了後、ロッキ

ます。

ご注意

ットのプレッシャー・パッド・ボルトを六角レンチ（3mm）で緩め、

ッパー・ボルトを六角レンチ（3mm）で緩め、サド

ンド部分をニッパー等で切り落とします。

した側の弦の先端をサドルとストリング・ホルダー・ブロ

ューニングを行います。

ング・ナットのプレッシャー・パッド・ボルトを締め

チューニングを行う前に、ストリング・ストッパー・ボルトがしっかりと締め付けられていることを確認してください。•

ファイン・チューニング

ロッキング・ナットで弦をロックした後でも、ファイン・チューナーによって各弦の

チューニングの微調整が行えます。

チューニングの前に、あらかじめ全てのファイン・チューニング・ボルトを可動範囲

の中央付近に調整しておくと、弦をロックした後の調整幅を広く持たせることができます。

日本語

ロッキングトレモロ

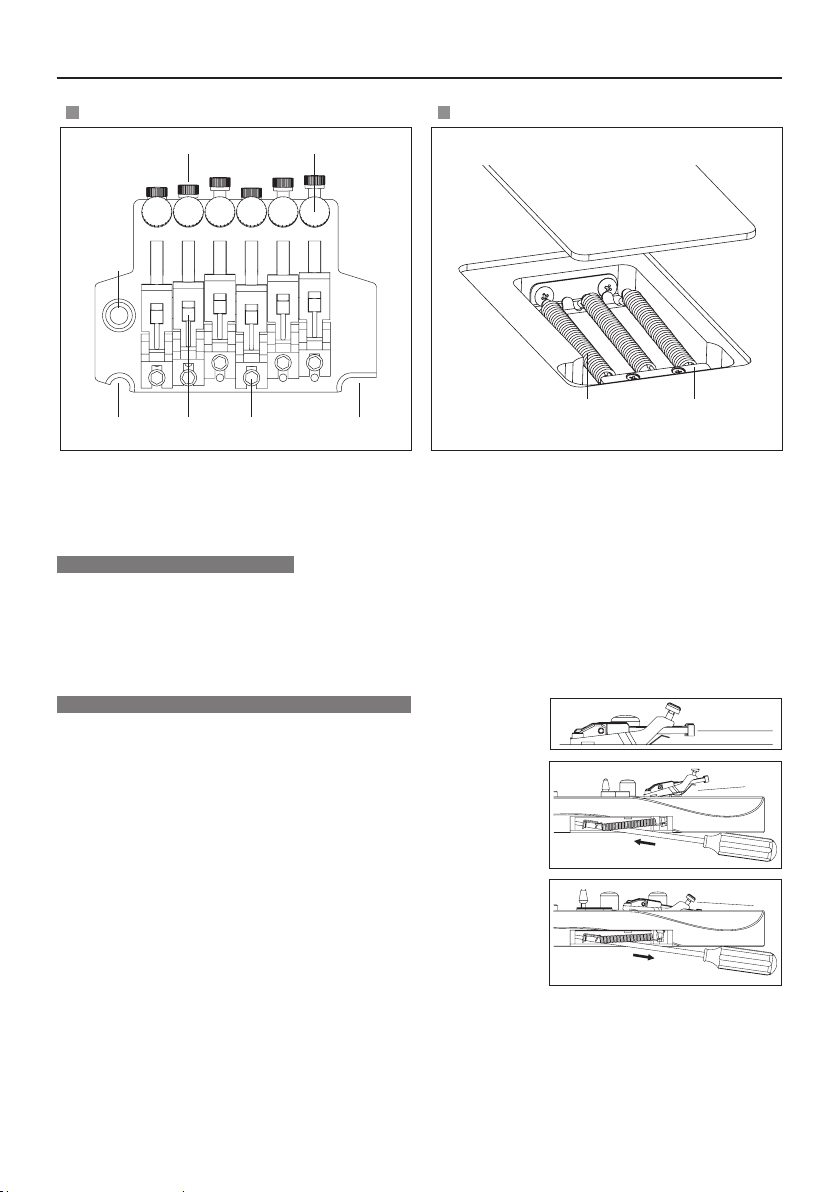

EDGEトレモロブリッジ

Edge■ Lo-ProEdge■

背面■

1ナイフエッジ 2サドル・ロック・ボルト 3ストリング・ホルダー・ブロック 4アームソケット 5ストリング・ストッパー・ボルト 6ファイン・チューニング・ボルト 7トレモロ・スプリング 8スプリング・ロック

トレモロアームの取り付け

トレモロアームは挿し込み式です。ベースプレートのアームソケットに、トレ

1

モロアームのコーナー部分を持って、テフロンワッシャが完全に隠れるまで確実に挿し込

みます。

2トレモロアームの締め付けは、テフロンワッシャの着脱で調整します。

数が増えるほど締め付けが増し、全て外すとフリーになります。テフロン

ワッシャはスリット部分から斜めに着脱します。

ご注意

テフロンワッシャを装着していても十分な締め付けが得られなくな•

った場合は、新しいワッシャと交換してください。

トレモロの取り付け角度調整

トレモロの取り付け角度は、弦の張力とギターのボディー裏側に装着されたトレ

モロ・スプリングの張力とのバランスで調整します。トレモロがギターのボディー

表面とおおよそ平行になるように調整することで、最も優れた性能を発揮しま

す。

1

正しくチューニングした状態で、トレモロの傾きを確認します。

2トレモロが前方へ傾いている場合は、ボディー裏側のトレモロ・スプリン

グ・カバーのスリットからプラスドライバーを挿し込み、スクリューを締

め込んでトレモロ・スプリングの張力を強くします。

3トレモロが後方へ傾いている場合は、スクリューを緩め、トレモロ・スプ

リングの張力を弱めます。

トレモロの角度調整は、トレモロ・スプリングの張力を調整するたびに弦とスプリングとの張力バランスが変化するた※

め、チューニングに影響を及ぼします。チューニングを繰り返しながら調整してください。

トレモロ・スプリング

工場出荷時は、3

たり、ダウンチューニングで使用するなど弦とトレモロ・スプリングとの張力バランスが大きく変化する場合には、トレモロ・スプリングの数や取り付け方の変更が必要になる場合があります。

1

スプリングロックをプラスドライバーで取り外します。

本のトレモロ・スプリングが並行に取り付けられた状態でセットアップされています。弦のゲージを変更し

日本語

2張力を強めたい場合は、外側の2本のトレモロ・スプリングを斜めに取

り付けます。

3張力を弱めたい場合は、中央のトレモロ・スプリングを取り外します。

4本以上のトレモロ・スプリングを装着する場合は、スプリングロックを取り付けているスクリュー穴を利用して取り付けます（スプリングロックは装着できなくなります）。

ご注意

トレモロ・スプリングの着脱は弦を十分に緩めてから行ってください。また、全てのスプリングを外すとトレモ• ロがギターから外れますのでご注意下さい。

再度トレモロを取り付ける際は、トレモロのナイフエッジをスタッドボルトの溝に確実に挿し込んだ状態でト•

レモロ・スプリングを取り付けてください。

スタッド・ロック

Edge/Lo-ProEdgeトレモロ・ブリ

1

六角レンチ（1.5mm）をスタッドボルト上部の穴から挿入します。

2スタッド・ロック・ボルトを時計方向に回し、スタッド・ロック・ボルトがア

ッジは、スタッド・ロック機能を備えています。

ンカーナットに接触して回らなくなるまで締め込みます。

スタッド・ロックは、スタッド・ロック・ボルトを緩めると解除されます。※

弦高調整

トレモロ本体左右のスタッドボルトを六角レンチ（

の高さを動かして弦高を調整します（各弦ごとの調整は行えません）。

ご注意

4mm）で回して、トレモロ全体

弦高調整は、スタッド・ロックが解除されていることを確認してから行ってください。•

イントネーション調整

1

ロッキング・ナットのプレッシャー・パッド・ボルトを六角レンチ（3mm）

で緩め、十分に弦を緩めます。

2サドル・ロック・ボルトを六角レンチ（2mm）で緩め、サドル位置を調整

します。

イントネーションの確認は、サドル・ロック・ボルトがしっかりと締まった状態※ で、正しいチューニングで行ってください。調整が終わりましたら、サドル・ロック・ボルトとロッキング・ナットのプレッシャー・パッド・ボルトを締めてください。

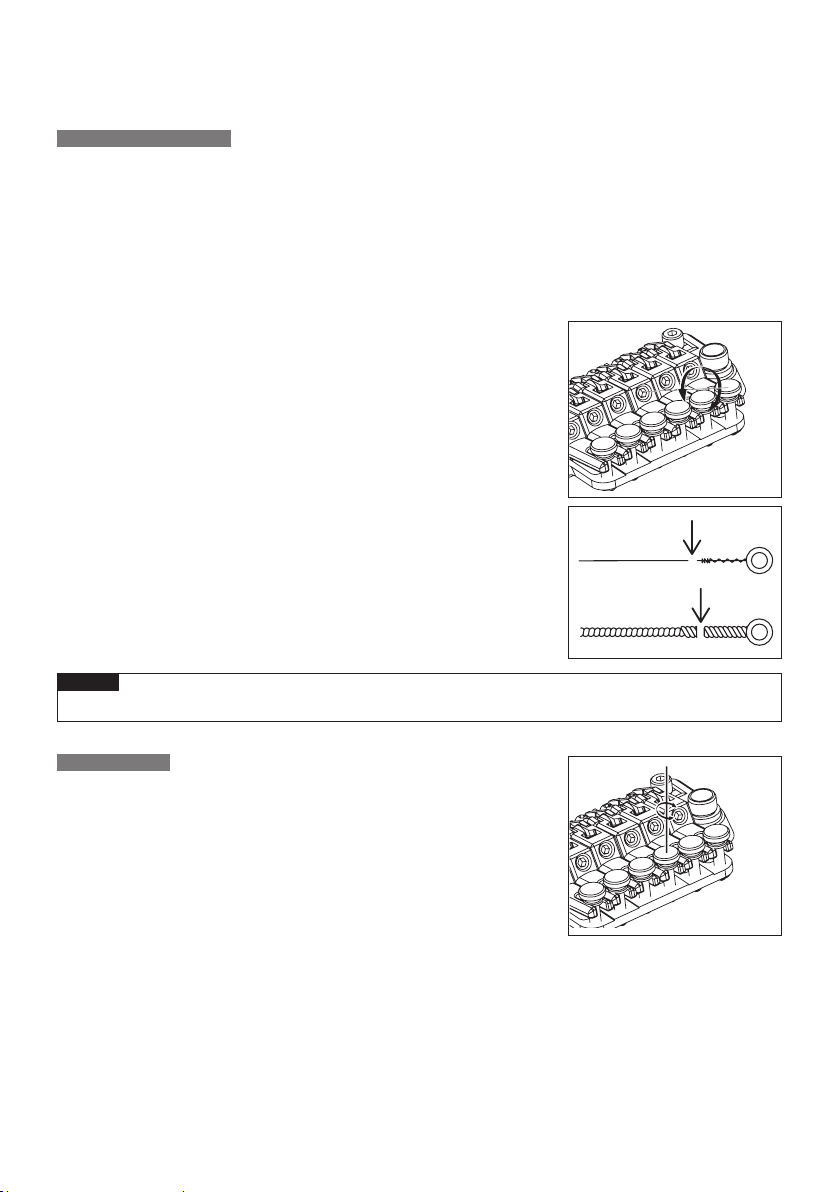

弦交換

1

ロッキング・ナットのプレッシャー・パッド・ボルトを六角レンチ（3mm）で緩め、糸巻きから弦を取り外します。

2トレモロ本体のストリング・ストッパー・ボルトを六角レンチ（3mm）で緩

め、サドルから弦を引き抜いて取り外します。

3新しい弦は先端のボールエンド部分をニッパー等で切り落とします。

4ボールエンドを切り落とした側の弦の先端をサドルとストリング・ホル

ダー・ブロックとの間に挿入し、ストリング・ストッパー・ボルトを締めて

弦を固定します。

5糸巻きで弦を巻き上げ、チューニングを行います。

6チューニング完了後、ロッキング・ナットのプレッシャー・パッド・ボルト

を締めます。

全ての弦を一度に取り外すとトレモロの取り付け角度が大きく変化するた※

め、弦交換は1本ずつ行うことをお勧めします。全ての弦を一度に取り外す場

合にはトレモロの取り付け角度が大きく変化しないよう、トレモロ下部にクロス等を挟んで固定するとチューニングが比較的容易に行えます。

ご注意

チューニングを行う前に、ストリング・ストッパー・ボルトがしっかりと締め付けられていることを確認してくだ• さい。

ファイン・チューニング

ロッキング・ナットで弦をロックした後でも、ファイン・チューナーによって各弦のチューニングの微調整が行えます。チューニングの前に、あらかじめ全てのファイン・チューニング・ボルトを可動範囲の中央付近に調整しておくと、弦をロックした後の調整幅を広く持たせることができます。

EDGE

日本語

Lo-Pro EDGE

EDGEIIIトレモロ・ブリッジ

正面■ 背面■

ナイフエッジ

サドル・ロッ

ストリング・ホルダー・ブロック

アームソケット

トレモロアームの取り付け

1トレモロアームは挿し込み式です。ベ

トレモロアームのコーナー部分を持って確実に挿し込みます。

ク・ボルト

ースプレートのアームソケットに、

ストリング・スト

ファイン・チュ

トレモロ・スプリング

スプリング・ロッ

ーニング・ボルト

ッパー・ボルト

ク

※EGEN8に搭載されているEDGEIIIHermanLiVer.のトレモロアームはねじ込み式

です。トレモロアームをアームソケットに挿入後、回転させて締め込みます。

2トレモロアームの締め付けは、トレモロ・ブロック側面の調整穴から、トルク調整スクリュ

ーを六角レンチ（2mm）で回して調整します。

トルク調整スクリューを時計回りに締めこむとトレモロアームの締め付けが増し、

緩めると締め付けも緩くなります。

3トレモロアームの高さは、ギター裏側のトレモロ・スプリング・カバーを取り外し、トレモ

ロ・ブロック底面にある高さ調整スクリューを六角レンチ（3mm）で回して調整します。時

計回りに締め込むほど取り付け高さは高くなります。

ご注意

トレモロアームのトルク調整スクリューは、上記以外にトレモロ・ブロック下部にも設けられています。• トレモロ・ブロック下部のトルク調整スクリューは出荷時に調整されていますが、調整が必要になった場合はトレモロ本体をギターから取り外した状態で行ってください。トレモロアームを取り付ける前に、トルク調整スクリューに緩みや脱落がない事を確認してください。•

トレモロの取り付け角度調整

トレモロの取り付け角度は、弦の張力とギターのボディー裏側に装着され

たトレモロ・スプリングの張力とのバランスで調整します。トレモロがギターのボディー表面とおおよそ平行になるように調整することで、最も優れた性能を発揮します。

1正しくチューニングした状態で、トレモロの傾きを確認します。

2トレモロが前方へ傾いている場合は、ボ

カバーのスリットからプラスドライバーを挿し込み、スクリューを締め込んでトレモロ・スプリングの張力を強くします。

3トレモロが後方へ傾いている場合はスクリューを緩め、トレモロ・スプリング

の張力を弱めます。

トレモロの角度調整は、トレモロ・スプリングの張力を調整するたびに弦とスプリングとの張力バランスが変化するた※

め、チューニングに影響を及ぼします。チューニングを繰り返しながら調整してください。

トレモロ・スプリング

ディー裏側のトレモロ・スプリング・

工場出荷時は、3 本のトレモロ・スプリングが並行に取り付けられた状態でセットアップされています。弦のゲージを変更したり、ダウンチューニングで使用するなど弦とトレモロ・スプリングとの張力バランスが大きく変化する場合には、トレモロ・スプリングの数や取り付け方の変更が必要になる場合があります。

1スプリングロックをプラスドライバーで取り外します。

2張力を強めたい場合は、外側の2本の

けます。

3張力を弱めたい場合は、中央のトレモロ・スプリングを取り外します。

トレモロ・スプリングを斜めに取り付

日本語

4本以上のトレモロ・スプリングを装着する場合は、スプリングロックを取り付けているスクリュー穴を利用して取り付けます（スプリングロックは装着

できなくなります）。

ご注意

トレモロ・スプリングの着脱は弦を十分に緩めてから行ってください。また、全てのスプリングを外すとトレモロ•

がギターから外れますのでご注意下さい。再度トレモロを取り付ける際は、トレモロのナイフエッジをスタッドボルトの溝に確実に挿し込んだ状態でトレ•

モロ・スプリングを取り付けてください。

弦高調整

トレモロ本体左右のスタッドボルトを六角レンチ（3mm）で回して、トレモロ

全体の高さを動かして弦高を調整します（各弦ごとの調整は行えません）。

イントネーション調整

1ロッキング・ナ

十分に弦を緩めます。

ットのプレッシャー・パッド・ボルトを六角レンチ（3mm）で緩め、

2サドル・ロッ

イントネーションの確認は、サドル・ロック・ボルトがしっかりと締まった状態で、正しいチューニングで行ってください。※

調整が終わりましたら、サドル・ロック・ボルトとロッキング・ナットのプレッシャー・パッド・ボルトを締めてください。

弦交換

1ロッキング・ナ

糸巻きから弦を取り外します。

2トレモロ本体のストリング・スト

ルから弦を引き抜いて取り外します。

3新しい弦は先端のボールエ

4ボールエンドを切り落と

ックとの間に挿入し、ストリング・ストッパー・ボルトを締めて弦を固定します。

5糸巻きで弦を巻き上げ、チ

6チューニング完了後、ロッキ

ます。

ク・ボルトを六角レンチ（2mm）で緩め、サドル位置を調整します。

ットのプレッシャー・パッド・ボルトを六角レンチ（3mm）で緩め、

ッパー・ボルトを六角レンチ（3mm）で緩め、サド

ンド部分をニッパー等で切り落とします。

した側の弦の先端をサドルとストリング・ホルダー・ブロ

ューニングを行います。

ング・ナットのプレッシャー・パッド・ボルトを締め

全ての弦を一度に取り外すとトレモロの取り付け角度が大きく変化するため、弦交換は1本ずつ行うことをお勧めしま※

す。全ての弦を一度に取り外す場合にはトレモロの取り付け角度が大きく変化しないよう、トレモロ下部にクロス等を挟

んで固定するとチューニングが比較的容易に行えます。

ご注意

チューニングを行う前に、ストリング・ストッパー・ボルトがしっかりと締め付けられていることを確認してください。•

ファイン・チューニング

ロッキング・ナットで弦をロックした後でも、ファイン・チューナーによって各弦のチューニングの微調整が行えます。チューニングの前に、あらかじめ全てのファイン・チューニング・ボルトを可動範囲の中央付近に調整しておくと、弦をロックした後の調整幅を広く持たせる

ことができます。

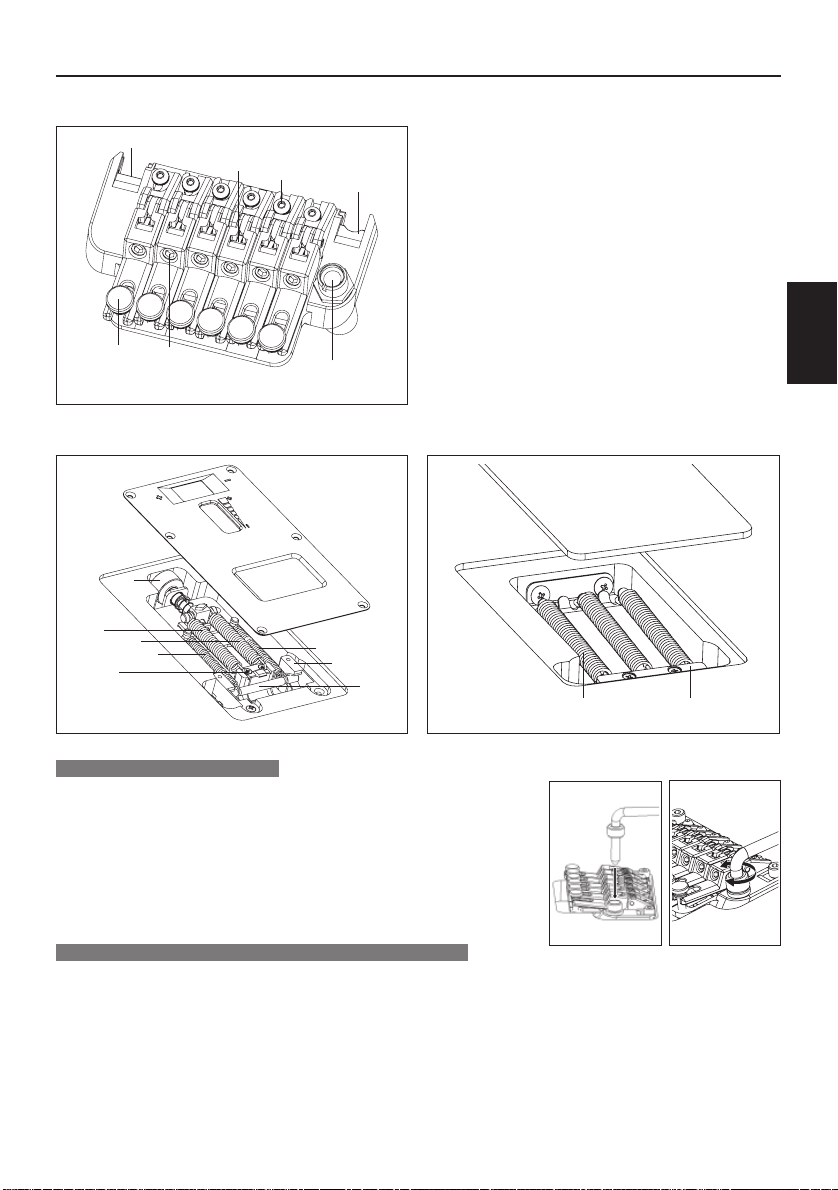

EDGE-ZERO2トレモロ・ブリッジ

正面■

背面■ 1 背面■ 2

1 ナイフエッジ 2 サドル・ロック・ボルト 3 ストリング・ホルダー・ブロック 4 アームソケット 5 ストリング・ストッパー・ボルト 6 ファイン・チューニング・ボルト 7 メイン・スプリング 8 サブ・スプリング 9 ストッパー : ストップ・ロッド A トレモロ・ブロック B スプリング調整ノブ C トレモロ・スプリング D スプリング・ロック

日本語

トレモロアームの取り付け

1トレモロアームはトルク調整キャップ一体型の挿し込み式です。ベースプレ

ートのアームソケットに

トレモロアームを差し込みます。

2トルク調整キャップを締め、トレモロアームを固定します。トルク調整キャップ

を締め込むほど、トレモロアームの締め付けが増します。

トレモロの取り付け角度調整/ゼロ・ポイント・システムの調整

・ゼロ・ポイント・システム非搭載モデル

トレモロの取り付け角度は、弦の張力とギターのボディー裏側に装着されたトレモロ・スプリングの張力とのバランスで調整します。トレモロがギターのボディー表面とおおよそ平行になるように調整する事で、最も優れた性能を発揮します。

1正しくチューニングした状態で、トレモロの傾きを確認します。

2トレモロが前方へ傾いている場合は、ボ

ーのスリットからプラスドライバーを挿し込み、スクリューを締め込んでトレモ

ロ・スプリングの張力を強くします。

3トレモロが後方へ傾いている場合はスクリューを緩め、トレ

張力を弱めます。

トレモロの角度調整は、トレモロ・スプリングの張力を調整するたびに弦とス※ プリングとの張力バランスが変化するため、チューニングに影響を及ぼしま

す。チューニングを繰り返しながら調整してください。

・ゼロ・ポイント・システム搭載モデル

ディー裏側のトレモロ・スプリング・カバ

モロ・スプリングの

トレモロの取り付け角度は、弦の張力とギターのボディー裏側に装着され

たゼロ・ポイント・システムとのバランスで調整します。Edge-Zero2トレモロ・ブリッジは、ゼロ・ポイント・システムを正しく調整するとトレモロがギターのボディー表面とおおよそ平行になるように設計されており、その状態

で最も優れた性能を発揮します。

ゼロ・ポイント・システムが正しく調整された状態とは、ストップ・ロッドが

トレモロ・ブロックと密着し、且つストップ・ロッドがストッパーに接した状

態を指します。

1正しくチューニングした状態で、ゼロ・ポイント・システムを確認します。

2ストップ・ロ

ロッドを押し上げている）場合は、ボディー裏側のスプリング調整ノブをプラス方向に回してメイン・スプリングの張力を強くします。

ッドがストッパーに接していない（トレモロ・ブロックがストップ・

3トレモロ・ブロ

いている）場合は、スプリング調整ノブをマイナス方向に回してメイン・スプリングの張力を弱めます。

トレモロ・スプリング/ゼロ・ポイント・システム

・ゼロ・ポイント・システム非搭載モデル

ックがストップ・ロッドと密着していない（トレモロが後方に傾

工場出荷時は、3 本のトレモロ・スプリングが並行に取り付けられた状態でセットアップされています。弦のゲージを変更したり、ダウンチューニングで使用するなど弦とトレモロ・スプリングとの張力バランスが大きく変化する場合には、トレモロ・スプ

リングの数や取り付け方の変更が必要になる場合があります。

1スプリングロックをプラスドライバーで取り外します。

2張力を強めたい場合は、外側の2本の

けます。

3張力を弱めたい場合は、中

央のトレモロ・スプリングを取り外します。

トレモロ・スプリングを斜めに取り付

できなくなります）。

ご注意

トレモロ・スプリングの着脱は弦を十分に緩めてから行ってください。• また、全てのスプリングを外すとトレモロがギターから外れますのでご注意下さい。

再度トレモロを取り付ける際は、トレモロのナイフエッジをスタッドボルトの溝に確実に挿し込んだ状態でトレ•

モロ・スプリングを取り付けてください。

・ゼロ・ポイント・システム搭載モデル

ゼロ・ポイント・システムを解除することで通常のフローティング・ブリッジ

としても使用できます。

ゼロ・ポイント・システムを解除したトレモロの取り付け角度は、弦の張力とトレモロ・ブロックに装着されたメイン・スプリングの張力とのバランスで調整します。

トレモロがギターのボディー表面とおおよそ平行になるように調整する事で、最も優れた性能を発揮します。

1アーム・アップした状態（トレモロ・ブロックがストップ・ロッドから離れた状態）

で、ストップ・ロッドとサブ・スプリングを取り外します。

2正しくチューニングした状態で、ト

レモロの傾きを確認します。

日本語

3トレモロが前方へ傾いている場合は、ス

てメイン・スプリングの張力を強くします。

4トレモロが後方へ傾いている場合はスプリング調整ノブをマイナス方向に回

してメイン・スプリングの張力を弱めます。

ゼロ・ポイント・システムを解除したトレモロの角度調整は、トレモロ・スプリン※

グの張力を調整するたびに弦とスプリングとの張力バランスが変化するため、

チューニングに影響を及ぼします。チューニングを繰り返しながら調整してください。

スタッド・ロック

プリング調整ノブをプラス方向に回し

Edge-Zero2トレモロ・ブリッジは、スタッド・ロック機能を備えています。

1六角レンチ（2mm）をスタッドボルト上部の穴から挿入します。

2スタッド・ロック・ボルトを時計方向に回し、スタッド・ロック・ボルトがアン

カーナットに接触して回らなくなるまで締め込みます。

スタッド・ロックは、スタッド・ロック・ボルトを緩めると解除されます。※

弦高調整

トレモロ本体左右のスタッドボルトを六角レンチ（3mm）で回して、トレモ

ロ全体の高さを動かして弦高を調整します（各弦ごとの調整は行えませ

ん）。

ご注意

弦高調整は、スタッド・ロックが解除されていることを確認してから行ってください。•

イントネーション調整

1ロッキング・ナ

ルトを六角レンチ（3mm）で緩め、十分に弦を緩めます。

ットのプレッシャー・パッド・ボ

2サドル・ロック・ボルトを六角レンチ（2mm）

で緩め、サドル位置を調整します。

イントネーションの確認は、サドル・ロック・ボルトがしっかりと締まった状態で、正しいチューニングで行ってください。※ 調整が終わりましたら、サドル・ロック・ボルトとロッキング・ナットのプレッシャー・パッド・ボルトを締めてください。

弦交換

1ロッキング・ナ

ットのプレッシャー・パッド・ボルトを六角レンチ（3mm）で緩め、糸巻きから弦を取り外します。

2トレモロ本体のストリング・スト

ルから弦を引き抜いて取り外します。

3新しい弦は先端のボールエ

4ボールエンドを切り落と

ックとの間に挿入し、ストリング・ストッパー・ボルトを締めて弦を固定します。

5糸巻きで弦を巻き上げ、チューニングを行います。

6チューニング完了後、ロッキ

ゼロ・ポイント・システム非搭載のトレモロ・ブリッジは、全ての弦を一度に取り※ 外すとトレモロの取り付け角度が大きく変化するため、弦交換は1本ずつ行うこ

とをお勧めします。全ての弦を一度に取り外す場合にはトレモロの取り付け角

度が大きく変化しないよう、トレモロ下部にクロス等を挟んで固定するとチューニングが比較的容易に行えます。

ご注意

ッパー・ボルトを六角レンチ（3mm）で緩め、サド

ンド部分をニッパー等で切り落とします。

した側の弦の先端をサドルとストリング・ホルダー・ブロ

ング・ナットのプレッシャー・パッド・ボルトを締めます。

チューニングを行う前に、ストリング・ストッパー・ボルトがしっかりと締め付けられていることを確認してください。•

ファイン・チューニング

ロッキング・ナットで弦をロックした後でも、ファイン・チューナーによって各弦

のチューニングの微調整が行えます。

チューニングの前に、あらかじめ全てのファイン・チューニング・ボルトを可動

範囲の中央付近に調整しておくと、弦をロックした後の調整幅を広く持たせることができます。

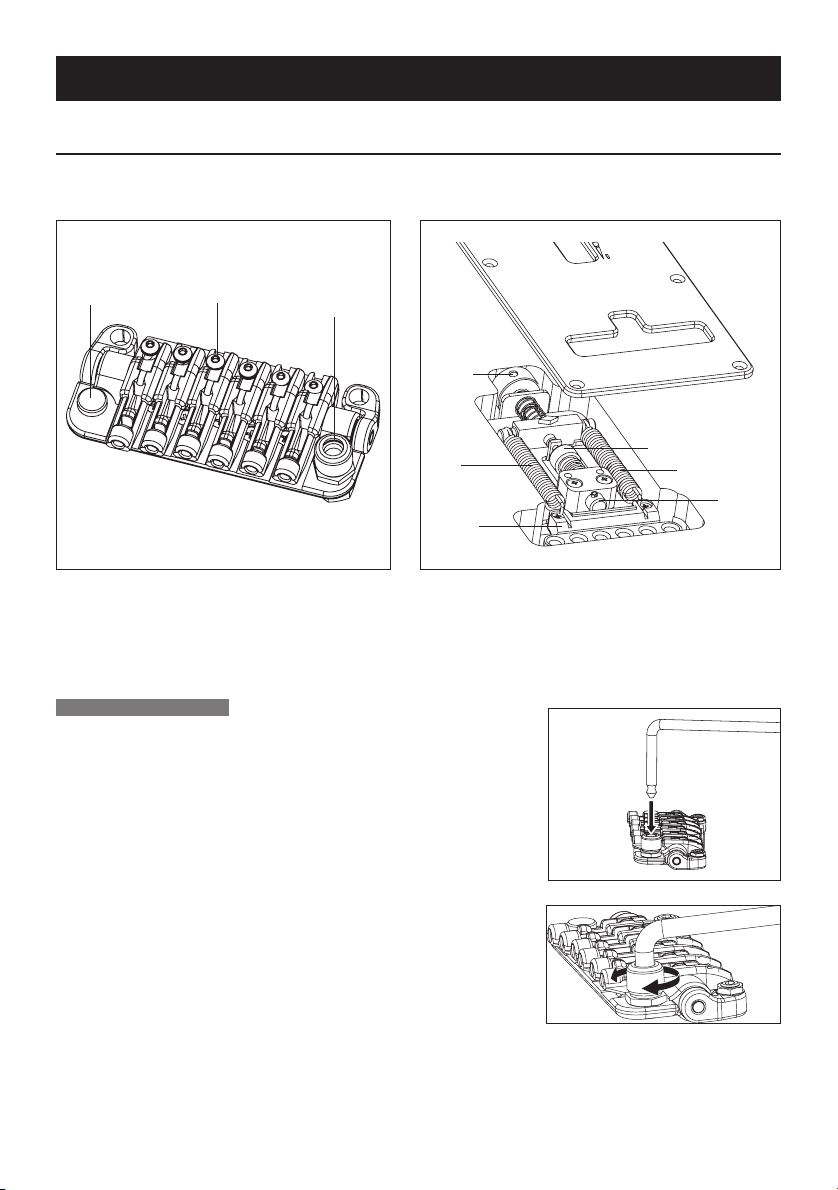

ZRトレモロ・ブリッジ

正面■ 背面■

日本語

1 サドル・ロック・ボルト 2 ストリング・ホルダー・ブロック 3 アームソケット 4 ストリング・ストッパー・ボルト 5 ファイン・チューニング・ボルト 6イントネーション調整ボルト

7 メイン・スプリング 8 サブ・スプリング 9 ストッパー : ストップ・ロッド A トレモロ・ブロック B スプリング調整ノブ

トレモロアームの取り付け

1トレモロアームはトルク調整キャップ一体型の挿し込み式です。ベ

トのアームソケットにトレモロアームを差し込みます。

2トルク調整キャップを締め、ト

レモロアームを固定します。トルク調整キャップ

を締め込むほど、トレモロアームの締め付けが増します。

ースプレー

トレモロの取り付け角度調整/ゼロ・ポイント・システムの調整

トレモロの取り付け角度は、弦の張力とギターのボディー裏側に装着され

たゼロ・ポイント・システムとのバランスで調整します。

ZRトレモロ・ブリッジは、ゼロ・ポイント・システムを正しく調整するとトレモ

ロがギターのボディー表面とおおよそ平行になるように設計されており、

その状態で最も優れた性能を発揮します。ゼロ・ポイント・システムが正しく調整された状態とは、ストップ・ロッドがトレモロ・ブロックと密着し、且つストップ・ロッドがストッパーに接した状態を指します。

1正しくチューニングした状態で、ゼロ・ポイント・システムを確認しま

す。

2ストップ・ロッドがストッパーに接していない（トレモロ・ブロックが

ストップ・ロッドを押し上げている）場合は、ボディー裏側のスプリング調整ノブをプラス方向に回してメイン・スプリングの張力を強くします。

3トレモロ・ブロックがストップ・ロッドと密着していない（トレモロが

後方に傾いている）場合は、スプリ

メイン・スプリングの張力を弱めます。

ゼロ・ポイント・システムの解除（通常のフローティング・トレモロとして使用する場合）

ング調整ノブをマイナス方向に回して

ゼロ・ポイント・システムを解除することで通常のフローティング・ブリッジとしても使用できます。

ゼロ・ポイント・システムを解除したトレモロの取り付け角度は、弦の張力とトレモロ・ブロックに装着されたメイン・スプリングの張力とのバランスで調整します。トレモロがギターのボディー表面とおおよそ平行になるように調整する事で、最も優れた性能を発揮します。

1アーム・アップした状態（トレモロ・ブロックがストップ・ロッドから離れた状

態）で、ストップ・ロッドとサブ・スプリングを取り外します。

2正しくチューニングした状態で、トレモロの傾きを確認します。

3トレモロが前方へ傾いている場合は、スプリング調整ノブをプラス方向

に回してメイン・スプリングの張力を強くします。

4トレモロが後方へ傾いている場合は、スプリング調整ノブをマイナス方

してメイン・スプリングの張力を弱めます。

向に回

ゼロ・ポイント・システムを解除したトレモロの角度調整は、トレモロ・スプリングの張力を調整するたびに弦とスプリン※

グとの張力バランスが変化するため、チューニングに影響を及ぼします。チューニングを繰り返しながら調整してくださ

い。

弦高調整

トレモロ本体左右のスタッドボルトを六角レンチ（3mm）で回して、トレモ

ロ全体の高さを動かして弦高を調整します（各弦ごとの調整は行えませ

ん）。

イントネーション調整

1トレモロ本体に収納されているイントネーション調整ボルトを取り外し、

サ

ドル後部の調整穴にボルトの先端がトレモロ本体の壁に接触するまで締

め込みます。

2サドル・ロッ

ルトを回してサドル位置を調整します。

イントネーションの確認は、サドル・ロック・ボルトがしっかりと締まった状態※

で、正しいチューニングで行ってください。チューニングは、ロッキング・ナット

のプレッシャー・パッド・ボルトを六角レンチ（3mm）で緩めてから行ってください。調整が終わりましたら、サドル・ロック・ボルトとロッキング・ナットのプレッシャー・パッド・ボルトを締め、イントネーション調整ボルトをトレモロ本

体に収めてください。

弦交換

1ロッキング・ナ

め、糸巻きから弦を取り外します。

2トレモロ本体のストリング・スト

サドルから弦を引き抜いて取り外します。

3新しい弦は先端のボールエンド部分をニッパー等で切り落とします。

4

ボールエンドを切り落とした側の弦の先端をサドルとストリング・ホルダー・ブロックとの間に挿入し、ストリング・ストッパー・ボルトを締めて弦を固定しま

す。

5糸巻きで弦を巻き上げ、チューニングを行います。

6チューニング完了後、ロッキ

めます。

ご注意

ク・ボルトを六角レンチ（2mm）で緩め、イントネーション調整ボ

ットのプレッシャー・パッド・ボルトを六角レンチ（3mm）で緩

ッパー・ボルトを六角レンチ（3mm）で緩め、

ング・ナットのプレッシャー・パッド・ボルトを締

チューニングを行う前に、ストリング・ストッパー・ボルトがしっかりと•

締め付けられていることを確認してください。

日本語

ファイン・チューニング

STD-DLトレモロ・ブリッジ

正面■ 背面■

1 ナイフエッジ 2 サドル・ロック・ボルト 3 ストリング・ホルダー・ブロック 4 アームソケット

トレモロアームの取り付け

1トレモロアームはトルク調整キャップ一体型の挿し込み式です。

ベースプレートのアームソケットにトレモロアームを差し込みます。

2トルク調整キャップを締め、トレモロアームを固定します。

トルク調整キャップを締め込むほど、トレモロアームの締め付けが増します。

トレモロの取り付け角度調整

123

5 ストリング・ストッパー・ボルト 6 ファイン・チューニング・ボルト 7 トレモロ・スプリング 8 スプリング・ロック

トレモロの取り付け角度は、弦の張力とギターのボディー裏側に装着され

1正しくチューニングした状態で、トレモロの傾きを確認します。

2トレモロが前方へ傾いている場合は、ボディー裏側のトレモロ・スプリン

グ・カバーのスリットからプラスドライバーを挿し込み、スクリューを締め込んでトレモロ・スプリングの張力を強くします。

3トレモロが後方へ傾いている場合は、スクリューを緩め、トレモロ・ス

プリングの張力を弱めます。

トレモロの角度調整は、トレ

め、チューニングに影響を及ぼします。チューニングを繰り返しながら調整してください。

モロ・スプリングの張力を調整するたびに弦とスプリングとの張力バランスが変化するた※

トレモロ・スプリング

工場出荷時は、3 本のトレモロ・スプリングが並行に取り付けられた状態で

セットアップされています。

弦のゲージを変更したり、ダウンチューニングで使用するなど弦とトレモロ・スプリングとの張力バランスが大きく変化する場合には、トレモロ・スプリングの数や取り付け方の変更が必要になる場合があります。

1張力を強めたい場合は、外側の2本のトレモロ・スプリングを斜めに取り

付けます。

2張力を弱めたい場合は、中央のトレモロ・スプリングを取り外します。

ご注意

再度トレモロを取り付ける際は、トレモロのナイフエッジをスタッドボルトの溝に確実に挿し込んだ状態でトレ•

モロ・スプリングを取り付けてください。

弦高調整

トレモロ本体左右のスタッドボルトを六角レンチ（3mm）で回して、トレモロ全体の高さを動かして弦高を調整します（各弦ごとの調整は行えません）。

イントネーション調整

1ロッキング・ナットのプレッシャー・パッド・ボルトを六角レンチ

（3mm）で緩め、十分に弦を緩めます。

2サドル・ロック・ボルトを六角レンチ（2mm）で緩め、サドル位置を調

整します。

イントネーションの確認は、サドル・ロック・ボルトがしっかりと締ま※ った状態で、正しいチューニングで行ってください。調整が終わりましたら、サドル・ロック・ボルトとロッキング・ナットのプレッシャー・パッド・ボルトを締めてください。

日本語

弦交換

1ロッキング・ナットのプレッシャー・パッド・ボルトを六角レンチ（3mm）

で緩め、糸巻きから弦を取り外します。

2トレモロ本体のストリング・ストッパー・ボルトを六角レンチ（3mm）

で緩め、サドルから弦を引き抜いて取り外します。

3新しい弦は先端のボールエンド部分をニッパー等で切り落とします。

4ボールエンドを切り落とした側の弦の先端をサドルとストリング・

ホルダー・ブロックとの間に挿入し、ストリング・ストッパー・ボルトを締めて弦を固定します。

5糸巻きで弦を巻き上げ、チューニングを行います。

6チューニング完了後、ロッキング・ナットのプレッシャー・パッド・ボ

ルトを締めます。全ての弦を一度に取り外すとトレモロの取り付け角度が大きく変化するた※

め、弦交換は1本ずつ行うことをお勧めします。全ての弦を一度に取り外す場合にはトレモロの取り付け角度が大きく変化しないよう、トレモロ下部にクロス等を挟んで固定するとチューニングが比較的容易に行えます。

ご注意

チューニングを行う前に、ストリング・ストッパー・ボルトがしっかりと締め付けられていることを確認してください。•

ファイン・チューニング

ロッキング・ナットで弦をロックした後でも、ファイン・チューナーによって各

弦のチューニングの微調整が行えます。チューニングの前に、あらかじめ全てのファイン・チュ

ーニング・ボルトを可動範囲の中央付近に調整しておくと、弦をロックした後の調整幅を広く持

たせることができます。

ノンロッキングトレモロ

SynchroniZR（シンクロナイザー）

正面■ 背面■

1サドル・ロック・ボルト 2アームソケット 3イントネーション調整ボルト

トレモロアームの取り付け

1トレモロアームは挿し込み式です。

ベースプレートのアームソケットに、トレモロアームのコーナー部分を持って、カチッと音がするまで確実に挿し込みます。

4トレモロ・スプリング 5アームアップ・ストッパー 6アームアップ・ストッパー・ノブ 7トレモロ・ブロック 8スプリング調整ノブ

2トレモロアームの締め付けは、トルク調整キャップで調整します。時計

方向に回すと締め付けが増し、逆に回すと締め付けが緩くなります。

トレモロの取り付け角度調整

トレモロの取り付け角度は、弦の張力とギターのボディー裏側に装着され

たトレモロ・スプリングの張力とのバランスで調整します。トレモロがギター

のボディー表面とおおよそ平行になるように調整する事で、最も優れた性

能を発揮します。

1正しくチューニングした状態で、トレモロの傾きを確認します。

2トレモロが前方へ傾いている場合は、ボディー裏側のスプリング調整ノ

ブをプラス方向に回してトレモロ・スプリングの張力を強くします。

3トレモロが後方へ傾いている場合は、スプリング調整ノブをマイナス方

向に回してトレモロ・スプリングの張力を弱めます。

フローティング状態でのトレモロの角度調整は、トレ

力を調整するたびに弦とスプリングとの張力バランスが変化するため、チューニングに影響を及ぼします。チューニングを繰り返しながら調整してくだ

さい。

アーム・アップ・ストッパー

モロ・スプリングの張※

SynchroniZRは、アーム・アップ・ストッパー機能を備えています。アーム・アップ側を固定することで、フローティング状態を解除します。

1トレモロがギターのボディー表面とおおよそ平行に調整されている事を

確認します。

2トレモロ・スプリング・カバーを外し、アーム・アップ・ストッパー・

ノブを回して、アーム・アップ・ストッパーの先端がトレモロ・ブロックに接するように調整します。

3トレモロがギターのボディ表面とおおよそ平行になっていることを再度

確認し、スプリング調整ノブをプラス方向に数回転させます。

トレモロ・ス

チューニングが安定しないことがあります。チューニングの際にそのような症状が見られる場合は、スプリング調整ノブをさらにプラス方向に回してください。

弦高調整

プリングの張力が弱いと、トレモロ・ブロックが弦に引っ張られて※

トレモロ本体左右のスタッドボルトを六角レンチ（3mm）で回して、トレモロ全

体の高さを動かして弦高を調整します（各弦ごとの調整は行えません）。

日本語

イントネーション調整

1トレモロ本体に収納されているイントネーション調整ボルトを取り外

し、サドル後部の調整穴にボルトの先端がトレモロ本体の壁に接触するまで締め込みます。

2サドル・ロック・ボルトを六角レンチ（2mm）で緩め、イントネーショ

ン調整ボルトを回してサドル位置を調整します。

イントネーションの確認は、サドで、正しいチューニングで行ってください。調整が終わりましたら、サドル・ロック・ボルトとロッキング・ナットのプレッシャー・パッド・ボルトを締め、イント

ネーション調整ボルトをトレモロ本体に収めてください。

弦交換

ル・ロック・ボルトがしっかりと締まった状態※

弦をギターのボディー裏側から、トレモロ・ブロックを通して取り付けます。

SAT/FAT/STDトレモロ

トレモロアームの取り付け

トレモロアームはトレモロプレートのアーム取り付け穴に挿し込むだけで取り付けられます。 FAT6トレモロのみトレモロアームはスクリュータイプのアームを採用しています。FAT6,STDのトレモロアームは時計方向に回しながら装着を行います。また、反時計方向に回すことにより取り外しができます。

トレモロアームのトルク調整

トレモロアーム取り付け部後方のトレモロブロック上にアームのトルク調整スク

リューがあります。トレモロをダウンさせた状態で付属の1.5mm六角レンチで調整

し、アームの取り付け固さが変えられます。

弦高調整

トレモロ全体の高さは付属の3mm六角レンチで左右のトレモロスタッドを回し、ト

レモロプレートの高さを変えて調整します。スムースなトレモロアクションの

ために左右の高さはできるだけ均等にあるように調整してください。

サドルごとに弦高調整が可能なタイプのブリッジは、付属の1.5mm六角レンチでサド

ルごとに調整スクリューを回して弦高の微調整を行います。

イントネーション調整(SATPRO2,SAT10,FAT6,FAT10,STD)

イントネーション調整はプラスドライバーまたは六角レンチを使用して調整スク

リューを回しサドルを前後させます。

弦交換

新しい弦はギターの裏側からトレモロブロックを通して取り付けてください。

トレモロの取り付け角度調整

SAT/FATトレモロは通常、アームダウン、アップの両方向が行えるフローティングと呼ばれる状態で使用します。トレモロの取り付け角度は弦の張力と、ギターボディーの裏側に装着されたトレモロスプリングの張力バランスで調整します。正しくチューニングした状態で、ギターボディー裏のトレモロスプリングカバー内のトレモロスプリングフックのスクリューをプラスドライバーで回します。トレモロが前方へ傾きすぎている場合は、トレモロスプリングの力が弱いため、スクリューを締め込んでスプリングを長くします。逆にトレモロが後方へ傾きすぎている場合は、スプリングの力が強すぎますので、スクリューをゆるめ、スプリングを短くします。トレモロをギターボディーに密着させる場合、トレモロスプリングの張力を余分に強めておくことで、チョーキング時にも他の弦の音程変化のない、より安定した状態が得られます。（アームダウンは堅くなります。）

トレモロ取り付け角度の調整は、トレモロスプリングの長さを変えるたびにチューニン※

グがくるってしまいますので、何度もチューニングを繰り返しながら、根気よく調整してください。

約3mm

・トレモロスプリング

フローティング状態は、通常3本のスプリングを用いることが一般的です。3本のスプリングでも力が足りない場合は、両側の2本を斜めにフックにかけることで、更に力を強めることができます。逆に3本では力が強すぎる場合は、中央の1本を外し、両側の2本だけを使用します。また、トレモロをボディーに密着させる場合は、スプリングを4本以上に増やして、完全にトレモロを固定する場合もあります。トレモロスプリングの取り付け、取り外しは、かならず完全に弦をゆるめた状態で注意深く行ってください。

日本語

保証規定

1. 当保証書は、取扱説明書の指示内容に従った適切なご使用にも関らず本製品が故障した場合においてのみ、ご購入日より1年間の無償修理をお約束するものです。

 保証修理をご希望の場合は、お買い求め頂いた販売店様に当保証書と一緒に本製品をお持ち込みの上、ご

依頼下さい。尚、インターネット等通信販売ご利用の場合も同様に、お買い求め頂いた販売店様が受付窓口になります。

2. 本製品を販売店様に持ち込まず、販売店様へ送付される場合、それに要する費用は保証期間内であってもお客様のご負担となります。又、輸送中に生じた損傷、故障に関しては保証対象外となりますのでご注意下さい。

3. 保証期間内であっても以下の場合には有償修理となります。

 ① 当保証書の提示が無い場合。

 ② お買上げ年月日、お客様名、販売店名等が無記入のもの、または記入事項が改ざんされたもの。もしくは

偽造されたもの。

 ③ 不適切な使用方法(取扱説明書の指示内容に反する誤った取扱い等)や過酷な使用･保管状況(気温･湿

度･日照等)、およびお客様側の不注意(転倒･落下等)により生じた損傷ならびに故障。

 ④ 故障の原因が本製品および付属品以外の接続機器や使用環境に求められる場合。

 ⑤ 弊社以外による修理、改造加工等が原因の場合。

 ⑥ 電池や弦、真空管など消耗品の劣化によるもの。

 ⑦ 天災(地震･洪水･突風他)、人災(火事･浸水他)、交通事故等により生じた損傷ならびに故障。

 ⑧ 中古品、並行輸入品、個人売買品。

4. 当保証書は再発行いたしませんので、紛失しないよう本製品と一緒に大切に保管してください。

5. 当保証書は他人に譲渡できません。

6. 本製品に初期不良が疑われる場合は、使用を中止して速やかにお買い求め頂いた販売店様までご連絡ください。

7. 本製品の故障、またはその使用によって生じた直接、間接の損害については当社はその責任を負いません。

8. 当保証書は日本国内においてのみ有効です。

9. その他ご不明な点に関しましては、お買い求め頂いた販売店様にご相談ください。

※ 当保証書は、お買い求めいただいた本製品に対し弊社から適正なアフターサービスを提供する事を目的に

作成されており、記載いただいたお客様の個人情報は第三者に開示、譲渡、貸与することはありません。ただ

し下記の場合を除きます。

 * あらかじめお客様の同意が得られている場合。  * お客様からのお問い合わせに対する回答を目的に、星野楽器販売株式会社の関連会社や販売店等に

開示することが必要と認められる場合。

 * 統計データとしてお客様個人を識別できない状態に加工した場合。

Maintenance

ENGLISH MAINTENANCE MANUAL

ATTACHMENTS

Multi-tool Tremolo arm

1.5mm 2mm 2.5mm 3mm 4mm

PREMIUM series Edge tremolo bridge

PREMIUM series Edge-ZeroⅡ w/ZPS

PREMIUM series ZR tremolo bridge w/ZPS2

PREMIUM series Tight-End R bridge

EdgeⅢ tremolo bridge ○ ○○○○ Edge-ZeroⅡ w/ ZPS ○ ○ ○○ Edge-ZeroⅡ w/o ZPS ○ ○ ○○ FAT6 tremolo bridge ○ ○ ○○ FAT10 tremolo bridge ○ ○ ○○ FX EdgeⅢ bridge ○○○ FX EdgeⅢ-8 bridge ○○○ Gibraltar Standard 6/7/8 bridge ○ ○ ○ SAT10 tremolo bridge ○ ○ ○○ SAT-ProⅡ tremolo bridge ○ ○ ○○ STD tremolo bridge ○ STD-DL tremolo bridge ○ Tight-End bridge ○○ Tight-Tune bridge ○ ○○ ZR tremolo bridge w/ZPS2 ○ ○ ○○ SynchroniZR tremolo bridge ○ ○ GIBRALTAR BRIDGE 08 /

QUICK CHANGE 08 TAILPIECE

○ ○

○

HEX key wrench

8mm socket

wrench

ENGLISH

○

Models equipped with DiMarzio pickups are shipped with an HEX key wrench for adjusting the height of the pole pieces. ※ Seven-string guitars equipped with an Edge-Zero Ⅱ※ tremolo bridge w/ZPS3Fe are supplied with heavy-duty

springs.

GUITAR PART IDENTIFICATION

Electric Guitar Semi or Full Acoustic Guitar

TUNING MACHINE (PEG)

LOCKING NUT

FINGER BOARD

STRAP PIN

NECK PICKUP

MIDDLE PICKUP

BRIDGE PICKUP

TREMOLO

TREMOLO ARM

PICKUP SELECTER

VOLUME

TONE

OUTPUT JACK

TUNING MACHINE (PEG)

NUT

FINGER BOARD

NECK PICKUP

BRIDGE PICKUP

BRIDGE

TAILPIECE

PICKUP SELECTER

NECK PICKUP TONE

NECK PICKUP VOLUME

BRIDGE PICKUP VOLUME

BRIDGE PICKUP TONE

OUTPUT JACK

These illustrations show typical Ibanez models. The guitar you purchased might not match the illustration. ※ Tremolo/bridge adjustments will differ depending on the type of tremolo/bridge that is installed. ※

For details, refer to the applicable tremolo/bridge section.

For details on the controls of each model, refer to the “Controls” section (p.228). ※

TUNING

When shipped from the factory, Ibanez guitars are set up using the following tunings.

1st 2nd 3rd 4th 5th 6th 7th 8th 6-strings E4 B3 G3 D3 A2 E2 - 7-strings E4 B3 G3 D3 A2 E2 B1 8-strings D#4 A#3 F#3 C#3 G#2 D#2 D#2 F1

Note that following models are set up differently.

Baritone guitar

1st 2nd 3rd 4th 5th 6th 7th 8th

B F# D A E B - -

RGD、APEX

1st 2nd 3rd 4th 5th 6th 7th 6-strings D4 A3 F3 C3 G2 D2 7-strings D4 A3 F3 C3 G2 D2 A1

MTM100

1st 2nd 3rd 4th 5th 6th 7th 8th C# G# E B F# B - -

TAM10

1st 2nd 3rd 4th 5th 6th 7th 8th

E B G D A E B E

Use a tuner or tuning fork to tune up the sound of each open string to the above frequencies. If the pitch is higher than the above frequency, loosen the string to lower the pitch, and wind the string in small increments to tune it up. This is an easy way to stabilize your tuning. You may need to adjust the neck or the intonation if you tune your guitar to pitches other than those shown in these tables, or if you use strings of other than standard gauge. For details on adjusting the neck or the intonation, refer to the sections “NECK ADJUSTMENT” (p. 38) or “INTONATION” (p. 38).

ENGLISH

Memo

Please note that extreme tuning or use of strings not intended for electric guitar may cause parts to break, • and may cause unexpected injury.

STRING REPLACEMENT

Strings will deteriorate over time, causing buzzing or inaccurate pitch. Replace the strings whenever your strings begin to rust or become discolored. We recommend that you replace all of the strings as a set at the same time. Bent, twisted, or damaged strings will not produce the appropriate quality sound and therefore should not be used. Wind the string around the tuning machine post two or three times from above, using about 5--7 cm of length and taking care that the string does not cross itself. The strings should be replaced one by one instead of removing all the strings at once. This is done to avoid stress on the neck and to reduce the risk of affecting tremolo balance.

The method for removing and installing strings attached to a tremolo/bridge will differ depending on the type of

※

tremolo/bridge.

For details, refer to the section for the tremolo/bridge installed on your guitar.

STRING HEIGHT

Action refers to the distance between the frets and the string. To measure the action, tune the guitar accurately; then place a ruler at the 14th fret and measure the distance from the top of the fret to the bottom of the string. In general, this distance should be 1.5--1.7 mm for the ﬁ rst string, and 2.0 mm--

2.2 mm for the sixth string. For a seven-string guitar, the seventh string should be at 2.2 mm--2.4 mm. For an eight-string guitar, the eighth string should be at 2.4 mm--2.6 mm.

For strings other than those listed above, adjust the action so that the distance gradually increases from the ﬁ rst string toward the lowest string. If the action is too high, the instrument will be difﬁ cult to play. If the action is too low, you may experience string buzz, muted notes, or poor sustain. If you experience string buzz or muted notes even when the action is adjusted correctly, you might need to adjust the neck bow. For details, refer to “Neck” (p. 38).

The method of adjusting the action will depend on the type of tremolo/bridge with which your guitar is equipped. ※ For details, refer to the appropriate tremolo/bridge section.

INTONATION

If youʼve changed string gauges or are using your guitar with an alternative tuning, youʼll need to adjust the string length (intonation) to ensure that the correct pitch is sounded at all frets. After tuning your guitar accurately, hold the guitar in playing position and compare the pitch of each string

12F

pressed down at the 12th fret with the pitch of the harmonic played at the 12th fret. If the pitch of the fretted note at the 12th fret is lower than the harmonic at that fret, move the saddle of the tremolo/bridge forward to shorten the string. Conversely, if the pitch of the fretted note is higher than the pitch of the harmonic, move the saddle backward to lengthen the string.

Use a tuning meter to ensure accurate intonation adjustments. ※ The method of adjusting the saddle position will differ depending on the installed model of tremolo/bridge. For ※ details, refer to the section for the tremolo/bridge thatʼs installed on your guitar.

NECK ADJUSTMENT

The neck is constantly bearing the tension of the strings, and its curvature will be subtly affected not only by the state of tuning and the string gauge, but also by changes in temperature and humidity. If you experience problems such as string buzz or muted notes even after the action and tuning are adjusted correctly, you should check and adjust the curvature of the neck.

1 Check the curvature of the neck.

After tuning accurately, hold the guitar in playing position. Then press the ﬁ rst string at the ﬁ rst fret and also at the fret that is nearest to the point where the neck joins the body, and measure the gap between the string and fret at the eighth fret. In the same wa string, and make adjustments so that the gaps are in the range of 0.3 mm--0.5 mm.

y, measure this gap for the lowest

8th fret

2 If the gap is less than 0.3 mm, use the HEX key wrench

or socket wrench included with the guitar to turn the truss rod nut located at the headstock end of the neck in direction ʻAʼ, causing the neck curvature to be more convex.

3 If the gap is greater than 0.5 mm, turn the HEX key wrench

or socket wrench in direction ʻBʼ, causing the neck curvature to be more concave.

Adjust the truss rod nut in small increments of a quarter ※ turn, checking the tuning while you do so.

Memo

You must take care when adjusting the neck.• Forced adjustments can damage your guitar. If you are unable to adjust the neck correctly, please contact your Ibanez authorized dealer.

CLEANING

After playing, wipe sweat and oil off metal parts such as the underside of the strings, the frets, bridge saddles and nut. This will help to prevent rust. Dirt or dust that adheres to metal parts may adversely affect their function. Wipe off stubborn dirt with a soft cloth moistened with a small amount of oil.

If the tremolo arm should squeak when turning, apply some grease to the notch on the shorter side of the tremolo arm. To clean the ﬁ nished surface, do not use volatile or abrasive cleaning compounds; instead gently wipe using a soft cloth with polish formulated speciﬁ cally for musical instruments.

To clean off dirt that has adhered to an oil ﬁ nished body or neck, use a pencil eraser, ﬁ ne sandpaper of #1000 or ﬁ ner grade, or #0000 steel wool. You can prevent drying by polishing once or twice a year with a colorless furniture ﬁ nish oil or gun oil applied to #0000 steel wool or a cloth. Unﬁ nished ﬁ ngerboards should be carefully wiped with a cloth moistened with a small amount of ﬁ ngerboard oil or high-quality lemon oil, wiping carefully to the edge of the frets.

ENGLISH

BATTERY

If your guitar has a built-in pre-ampliﬁ er or equalizer, it will be powered by a battery. Replace the battery when you notice that the volume level has decreased or the sound has become distorted. Some models use a 006P (9V) battery, and other models use two AA (1.5V) batteries. Check the type of batteries used by your guitar, and replace them with the same type of batteries. The batteries are found in the battery box located on the back of the body. On models equipped with a battery, the output jack also functions as a power switch; inserting a plug into the jack will turn on the power.

Memo

To prevent the battery from running down, remove the plug from the output jack if you will not be using •

it for an extended period.

Guitar Bridges

ADJUSTMENT MANUAL

GIBRALTAR III (GUITAR & BASS), CB3, & FULL TUNE III, ART1, ART2

The action can be adjusted by using a slot head (-) screwdriver to turn the adjustment bolt at either end (A). Intonation can be adjusted by moving the saddle forward or backward by turning the intonation adjustment screw (B) at the rear of the bridge. You can use either a Phillips (+), a ﬂ at head (-) screwdriver, or the optional hex wrench.

REPLACING THE STRINGS : CB3 Install strings by inserting them from the front of the bridge.

Before adjusting the action on the Gibraltar III bridge, loosen the strings suf- ※ ﬁ ciently so that you will not need to turn the screws with excessive force, which could damage the screw holes.

HARDTAIL BRIDGE

To change strings, thread the new strings through the string grommets located on the back of the guitar and bring them up and over the saddle. The intonation can be adjusted by adjusting the saddle forward or backward using a Phillips (+) head screwdriver on the intonation adjustment screw at the rear of the bridge. String height is controlled by raising or lowering the small HEX key screws using a wrench on either side of the saddle.

The adjustment method is the same for 7-string and 8-string models. ※

(A)

GIBRALTAR III, CB3

(B)

FULL TUNE II, ART1, ART2

(A)

GIBRALTER STANDARD BRIDGE （7-STRING / 8-STRING MODELS）

To install a new string, pass it through the string stopper ferrule from the back of the guitar body. To adjust the height of the strings, use a 1.5mm hexagonal wrench to turn and adjust the height of each saddle (A). To adjust the intonation, use a 2.5mm hexagonal wrench to turn the intonation adjustment screws of each saddle on the back of the bridge (B).

The adjustment method is the same for 7-string and 8-string models. ※

(A)

GIBRALTAR BRIDGE 08 / QUICK CHANGE 08 TAILPIECE

To adjust the string height, turn the stud bolts located at the left and right ends of the bridge (A) using a slotted (-) screw driver. Before adjustment, loosen the lock nut using an 8mm nut driver. After adjustment, tighten the lock nut again to  x the bridge. To adjust the tailpiece height, turn the adjustment screws (B) on both sides with a slotted (-) screw driver. Before adjustment, loosen the lock nut. After adjustment,  x it again in the same way as the bridge. If the lock nut of the bridge and tailpiece is loose, it may cause distortion or resonance. Raising the tailpiece will reduce the string tension, which will provide a softer feel and make it easier to bend the strings. To adjust the intonation of each saddle, turn the intonation adjustment screw using a slotted (-) screw driver (C).

(B)

ADJUSTABLE ARCH TOP BRIDGE

To adjust the string height, adjust the height of the entire bridge by using your ﬁ ngers to turn the thumb wheel screws (A) located at either side of the bridge. (It is not possible to individually adjust the height of each string.) To adjust the intonation, loosen the strings and move the entire bridge forward or backward; then tune the guitar and check the intonation. Repeat this adjustment until the intonation is correct. Take care that the bridge does not fall over. When replacing the strings, it is recommended that they be replaced one by one so that the bridge does not become displaced.

Vintage Vibrato

Replace the strings one by one. Fix the ball end onto the post of the bar (B), extend the string over the bar, and then wrap it around the peg. For a model with a retainer bar (A), VBX60/VBX80, pass the string over the bar and then beneath the retainer bar before wrapping it around the peg. While replacing strings, always pull the string lightly toward the headstock and exercise care not to allow the ball-end to go off the post. Check that the string is correctly placed on the saddle while tuning. After completing tuning, proceed to replacement of the next string. After ﬁ nishing replacing all strings, carry out tuning again for the entire unit.

Memo

Removing all strings at the same time may have a serious impact on the state of each section of the guitar due to sudden changes of tension imposed on the guitar. Be sure to replace the strings one by one.

(A)

(B)

VBX60 VBS80

(B)

VBF70

Tailpieces

QUIK CHANGE TAILPIECES

To adjust the height of the tailpiece, turn the stud bolt on the right and left ends of the tailpiece with a slot head screwdriver or a coin.

To install a new string, pass it through the slot of the tailpiece and hook the ball end into the back of the tailpiece.

(C)

ENGLISH

QUIK CHANGE III

Tight-End bridge / Tight-End R bridge (for 6-string and 7-string)

Tight-End Tight-End

Intonation adjustment bolt

String height adjustment screw

Saddle lock bolt

ADJUSTING THE ACTION

1 Use an HEX key wrench (2 mm) to loosen the saddle lock bolts.

2 To adjust the saddle height, use the HEX key wrench (2 mm) to turn the

saddle height adjustment screws.

When youʼve ﬁ nished making adjustments, tighten the saddle lock bolts. ※

ADJUSTING THE INTONATION

1 Use an HEX key wrench (2 mm) to loosen the saddle lock bolts.

2 Use a Phillips screwdriver to adjust the saddle position by turning the

intonation adjustment bolt.

3 Use an HEX key wrench (2 mm) to tighten the saddle lock bolts, and use

a Phillips screwdriver to lightly tighten the intonation adjustment screw in the clockwise direction. (Tighten lightly, so as not to affect the saddle position.)

Intonation adjustment bolt

String height adjustment screw

Saddle lock bolt

Makesurethattheguitaristunedcorrectlybeforeyouchecktheintonation.※

STRING REPLACEMENT

To install a new string, pass it through the string stopper ferrule from the back of the guitar body.

TIGHT-TUNE BRIDGE

The Tight-Tune bridge achieves the optimum level of stability and sound transference while suppressing unnecessary vibrations by allowing each movable part of the bridge to be locked. The bridge has a stud lock function for ﬁ xing the bridge more securely onto the body. Furthermore, the tailpiece is equipped with a ball-end lock function to retain the ball end so that it will not come off.

ADJUSTING THE ACTION

Loosen the locking nuts (D) on the right and left sides of the bridge unit, and adjust the height of the bridge unit by turning the stud lock screws (E) with a 3 mm HEX key wrench. Note that it is not possible to adjust the height of individual strings. After completing the adjustment, tighten the locking nuts.

STUD LOCK FUNCTION

After adjusting the action, turn the stud lock bolt (B) clockwise inside the stud bolt with a 2 mm HEX key wrench. Keep tightening until the stud lock bolt contacts the anchor bolt (C) and the bolt cannot be turned any further.

Memo

When adjusting the action, be sure to fully loosen the stud lock bolt (B) beforehand by turning it counterclockwise with a 2 mm HEX key wrench. Otherwise, damage may occur.

ADJUSTING THE INTONATION

Loosen the saddle lock screws (G) with a Phillips screwdriver, and turn the intonation adjustment screw (H) with a Phillips screwdriver to adjust the saddle position. Tune the guitar and check the intonation. Repeat these adjustments until the required intonation is reached, and then tighten the saddle lock screws.

Memo

A loose intonation adjustment screw (H) may cause resonance. If this occurs, gently tighten the intonation adjustment screw, exercising care not to allow the saddle to move.

ENGLISH

REPLACING THE STRINGS

Insert the ball-end of the string into the slot of the tailpiece in the direction shown by arrow (J). The ball-end lock function retains the ballend. To remove the string, pull it toward direction (K).

Locking Bridge

FX EDGE III/FX EDGE III-8 BRIDGE

FX Edge III

ADJUSTING THE ACTION

1 To adjust the string height, use a slotted screwdriver to turn the main

studs at the left and right of the bridge unit to adjust the height of the entire tremolo unit. (It is not possible to adjust the height of individual strings.)

2 Use an HEX key wrench (3 mm) to turn the rear studs, adjusting them so

that the bridge is approximately parallel with the surface of the guitar body.

1 Main stud 2 Saddle lock bolt 3 String holder block 4 String stopper bolt 5 Rear stud 6 Fine tuning bolt

As the action will change when you adjust the rear studs, it is recommended ※ that you check the ﬁ nal action after youʼve adjusted the rear studs. To prevent the screw holes from being damaged, loosen the strings sufﬁ ciently before you adjust the main studs so that you will not have to use excessive force when turning the studs.

ADJUSTING THE INTONATION

1 Use an HEX key wrench (3 mm) to loosen the pressure pad bolts of the locking

nut, and loosen the strings sufﬁ ciently.

2 Use an HEX key wrench (2 mm) to loosen the saddle lock bolt, and adjust the

saddle position.

Before checking the intonation, ﬁ rmly tighten the saddle lock bolts and tune ※ the guitar correctly. When youʼve ﬁ nished making adjustments, tighten the saddle lock bolts and the pressure pad bolts of the locking nut.

REPLACING THE STRINGS

1 Use an HEX key wrench (3 mm) to loosen the pressure pad bolts of the

locking nut, and remove the string from the tuning peg.

2 Use an HEX key wrench (3 mm) to loosen the string stopper bolt of the bridge

unit, then pull the string out of the saddle and remove it.

3 Use wire cutters to cut off the ball end of the new string.

4 Insert the tip of the string from which you cut off the ball end between the

saddle and the string holder block, and tighten the string stopper bolt to fasten the string.

5 Wind the string onto the tuning peg, and tune it.

When youʼve ﬁ nished tuning, tighten the pressure pad bolts of the locking nut

Memo

Before you tune, make sure that the string stopper bolts are ﬁ rmly tightened.•

FINE TUNING

Even after youʼve used the locking nuts to lock the strings, you can use the ﬁ ne tuners to ﬁ ne-tune each string. The range of adjustment after the strings are locked will be widest if you leave all ﬁ ne-tuning bolts near the center of their adjustable range before you tune.

ENGLISH

Locking Tremolos

EDGE TREMOLO BRIDGE

Edge■ Lo-Pro Edge■

Rear■

1 Knife edge 2 Saddle lock bolt 3 String holder block 4 Tremolo arm socket 5 String stopper bolt 6 Fine tuning bolt 7 Tremolo spring 8 Spring lock

ATTACHING THE TREMOLO ARM

The tremolo arm employs a snap-in/snap-out design. Hold the corner of the

tremolo arm, and press it ﬁ rmly into the arm socket of the base plate.

The tightness of the tremolo arm attachment can be adjusted by adding or removing Teﬂ on washers. Using a larger number of washers will make the attachment tighter, and removing all the washers will leave the arm free. The Teﬂ on washers can be added or removed diagonally via the slit.

Memo

If the arm is no longer held ﬁ rmly in place even after youʼve added •

Teﬂ on washers, replace the old Teﬂ on washers with new ones.

ADJUSTING THE TREMOLO ATTACHMENT ANGLE

The tremolo attachment angle is adjusted by changing the balance between the str

ing tension and the tension of the tremolo springs installed on the back of the guitar body. Youʼll obtain the optimal performance by adjusting this so that the tremolo is approximately horizontal to the surface of the guitar body.

With the guitar tuned correctly, check the angle of the tremolo.

If the tremolo is tilted toward the front, insert a Philips screwdriver through the slit in the tremolo spring cover on the back of the body, and tighten the screw to increase the tension of the tremolo springs.

If the tremolo is tilted toward the rear, loosen the screw to decrease the tension of the tremolo springs.

The tremolo angle adjustment will affect the tuning, because the balance ※ of tension between the strings and the springs will change each time you adjust the tension of the tremolo springs. Youʼll need to tune repeatedly while making this adjustment.

TREMOLO SPRINGS

When the guitar is shipped from the factory, it is set up with three tremolo springs installed in parallel. If the balance of tension betw gauges or are using a dropped tuning, you may need to change the number of tremolo springs or change the way in which they are installed.

Use a Philips screwdriver to remove the spring lock.

een the strings and the tremolo springs has changed signiﬁ cantly, such as when youʼve switched string

ENGLISH

If you want to increase the tension, install the outer two tremolo springs diagonally.

If you want to decrease the tension, remove the center tremolo spring.

If you want to install four or more tremolo springs, attach them using the screw holes that were being used to attach the spring lock. (It will no longer be possible to attach the spring lock.)

Memo

Loosen the strings sufﬁ ciently before you install or remove tremolo springs. Be aware that if you remove • all of the springs, the tremolo unit will detach from the guitar. To reattach the tremolo, insert the knife edge of the tremolo securely into the groove of the stud bolts, • and then install the tremolo springs.

STUD LOCK

The Edge/Lo-Pro Edge tremolo bridge uses a stud lock mechanism. 1

Insert an HEX key wrench (1.5 mm) through the hole in the top of the stud bolt.

Turn the stud lock bolt clockwise, tightening it until it contacts the anchor nut

and can no longer rotate.

The stud lock will be released when you loosen the stud lock bolt. ※

ADJUSTING THE ACTION

To adjust the height of the entire tremolo unit, use an HEX key wrench (4mm) to turn the stud bolts located at the left and right of the tremolo unit. (It is not possible to make adjustments for each string individually.)

Memo

Make sure that the stud lock is released before you adjust the action.•

ADJUSTING THE INTONATION

Use an HEX key wrench (3 mm) to loosen the pressure pad bolts of the locking

nut, and loosen the strings sufﬁ ciently.

Use an HEX key wrench (2 mm) to loosen the saddle lock bolts, and adjust the

saddle position.

Before checking the intonation, ﬁ rmly tighten the saddle lock bolts and ※ tune the guitar correctly. When youʼve ﬁ nished making adjustments, tighten the saddle lock bolts and the pressure pad bolts of the locking nut.

REPLACING THE STRINGS

Use an HEX key wrench (3 mm) to loosen the pressure pad bolts of the locking

nut, and remove the string from the tuning peg.

Use an HEX key wrench (3 mm) to loosen the string stopper bolt of the tremolo

unit; then pull the string out of the saddle and remove it.

Use wire cutters to cut off the ball end of the new string.

Insert the tip of the string from which you cut off the ball end between the saddle and the string holder block, and tighten the string stopper bolt to fasten the string.

Wind the string onto the tuning peg, and tune it.

When youʼve ﬁ nished tuning, tighten the pressure pad bolts of the locking nut.

Removing all strings at the same time will cause the tremolo attachment ※ angle to change signiﬁ cantly, so we recommend that you replace the strings one at a time. If you remove all strings at the same time, tuning will be easier if you wedge a piece of cloth below the tremolo to secure it so that the tremolo attachment angle wonʼt change signiﬁ cantly.

Memo

Before you tune, make sure that the string stopper bolts are ﬁ rmly tightened.•

EDGE

Lo-Pro EDGE

ENGLISH

FINE TUNING

EDGE

Lo-Pro EDGE

EDGE III TREMOLO BRIDGE

Overview Rear

knife edge

saddle lock bolt

string holder block

tremolo arm socket

ATTACHING THE TREMOLO ARM

1 The tremolo arm employs a snap-in/snap-out design. Hold the corner of

the tremolo arm, and press it ﬁ rmly into the arm socket of the base plate.

5 4

string stopper bolt

ﬁ ne tuning bolt

tremolo spring

spring lock

※ a si 8NEGE eht no dellatsni .reV iL namreH III EGDE eht fo mra olomert ehT

screw-in type. After inserting the tremolo arm into the arm socket, rotate it to fasten it in place.

2 To adjust the tightness of the tremolo arm, use an HEX key wrench (2 mm) to adjust

the torque adjustment screw via the adjustment hole on the side of the tremolo block.

Tightening the torque adjustment screw clockwise will make the tremolo arm tighter; loosing the screw will make the arm looser.

3 To adjust the height of the tremolo arm, remove the tremolo spring cover on the back

of the guitar and use an HEX key wrench (3 mm) to turn the height adjustment screws located on the bottom of the tremolo block. Tightening the screws clockwise will increase the height.

Memo

In addition to the one described above, the tremolo arm also has a torque adjustment screw located at • the bottom of the tremolo block. The torque adjustment screw at the bottom of the tremolo block is already adjusted when the guitar is shipped from the factory; if it should require adjustment, remove the tremolo unit from the guitar and then adjust the screw. Before attaching the tremolo arm, make sure that the torque adjustment screw has not come loose or fallen out.•

ADJUSTING THE TREMOLO ATTACHMENT ANGLE

The tremolo attachment angle is adjusted by changing the balance between the string tension and the tension of the tremolo springs installed on the back of the guitar body. Youʼll obtain the optimal performance by adjusting this so that the tremolo is approximately horizontal to the surface of the guitar body.

1 With the guitar tuned correctly, check the angle of the tremolo.

If the tremolo is tilted toward the front, insert a cross slot screwdriver through

the slit in the tremolo spring cover on the back of the body, and tighten the screw to increase the tension of the tremolo springs.

If the tremolo is tilted toward the rear, loosen the screw to decrease the tension of the tremolo springs.

The tremolo angle adjustment will affect the tuning, because the balance of tension between the strings and the ※ springs will change each time you adjust the tension of the tremolo springs. Youʼll need to tune repeatedly while making this adjustment.

TREMOLO SPRINGS

When the guitar is shipped from the factory, it is set up with three tremolo springs installed in parallel. If the balance of tension between the strings and the tremolo springs has changed signiﬁ cantly, such as when youʼve switched string gauges or are using a dropped tuning, you may need to change the number of tremolo springs or change the way in which they are installed.

1 Use a cross slot screwdriver to remove the spring lock.

2 If you want to increase the tension, install the outer two tremolo springs

diagonally.

ENGLISH

3 If you want to decrease the tension, remove the center tremolo spring.

If you want to install four or more tremolo springs, attach them using the screw holes that were being used to attach the spring lock. (It will no longer be possible to attach the spring lock.)

Memo

Loosen the strings sufﬁ ciently before you install or remove tremolo springs.• Be aware that if you remove all of the springs, the tremolo unit will detach from the guitar. To reattach the tremolo, insert the knife edge of the tremolo securely into the groove of the stud bolts, • and then install the tremolo springs.

ADJUSTING THE ACTION

To adjust the height of the entire tremolo unit, use an HEX key wrench (3 mm) to turn the stud bolts located at the left and right of the tremolo unit. (It is not possible to make adjustments for each string individually.)

ADJUSTING THE INTONATION

1 Use an HEX key wrench (3 mm) to loosen the pressure pad bolts of the locking

nut, and loosen the strings sufﬁ ciently.

2 Use an HEX key wrench (2 mm) to loosen the saddle lock bolts, and adjust the

saddle position.

Before checking the intonation, ﬁ rmly tighten the saddle lock bolts and tune the guitar correctly. When youʼve ﬁ nished making adjustments, tighten the saddle lock bolts and the pressure pad bolts of the locking nut.

REPLACING THE STRINGS

1 Use an HEX key wrench (3 mm) to loosen the pressure pad bolts of the locking

nut, and remove the string from the tuning peg.

2 Use an HEX key wrench (3 mm) to loosen the string stopper bolt of the tremolo

unit; then pull the string out of the saddle and remove it.

3 Use wire cutters to cut off the ball end of the new string.

4 Insert the tip of the string from which you cut off the ball end between the

saddle and the string holder block, and tighten the string stopper bolt to fasten the string.

5 Wind the string onto the tuning peg, and tune it.

When youʼve ﬁ nished tuning, tighten the pressure pad bolts of the locking nut.

Removing all strings at the same time will cause the tremolo attachment angle to change signiﬁ cantly, so we rec- ※ ommend that you replace the strings one at a time. If you remove all strings at the same time, tuning will be easier if you wedge a piece of cloth below the tremolo to secure it so that the tremolo attachment angle wonʼt change signiﬁ cantly.

Memo

Before you tune, make sure that the string stopper bolts are ﬁ rmly tightened.•

FINE TUNING

Even after you've used the locking nuts to lock the strings, you can use the ﬁ ne tuners to ﬁ ne-tune each string. The range of adjustment after the strings are locked will be widest if you leave all ﬁ ne-tuning bolts near the center of their adjustable range before you tune.

※

EDGE-ZERO2 TREMOLO BRIDGE

Overview■

Rear■ 1 Rear■ 2

1 knife edge 2 saddle lock bolt 3 string holder block 4 tremolo arm socket 5 string stopper bolt 6 ﬁ ne tuning bolt 7 main spring 8 sub spring 9 stopper : stop rod A tremolo block B spring adjustment knob C tremolo spring D spring lock

ENGLISH

ATTACHING THE TREMOLO ARM

1 The tremolo arm employs a one-piece snap-in design with an adjustable-

torque cap. Insert the tremolo arm into the arm socket of the base plate.

2 Tighten the torque adjustment cap to secure the tremolo arm. The tremolo

arm will become tighter as you tighten the torque adjustment cap.

TREMOLO ANGLE ADJUSTMENT / ZERO POINT SYSTEM TREMOLO ANGLE ADJUSTMENT / ZERO POINT SYSTEM ADJUSTMENT

・ Models not equipped with the zero point system

The tremolo attachment angle is adjusted by changing the balance between the string tension and the tension of the tremolo springs installed on the back of the guitar body. Youʼll obtain the best performance by adjusting the tremolo arm so that it is approximately parallel with the surface of the guitar body.

1 With the guitar tuned correctly, check the angle of the tremolo.

2 If the tremolo is tilted forward, insert a Philips screwdriver through the

slit in the tremolo spring cover on the back of the body, and tighten the screws to increase the tension of the tremolo springs.

3 If the tremolo is tilted toward the rear, loosen the screws to weaken the

tension of the tremolo springs.

Because the balance of tension between the strings and the springs will ※ change each time y ing the tremolo angle will affect the tuning. Youʼll need to tune the guitar repeatedly while performing this adjustment.

ou adjust the tension of the tremolo springs, adjust-

・Models equipped with the z

ero point system

The angle at which the tremolo is attached is adjusted by the balance between the tension of the strings and the zero point system installed on the back of the guitar body. The Edge-Zero 2 tremolo bridge is designed so that when the zero point system is correctly adjusted, the tremolo will be approximately parallel with the surface of the guitar body, and will perform optimally when in that state. When the zero point system is correctly adjusted, the stop rod will be in ﬁ rm contact with the tremolo block and the stop rod will be touching the stopper.

1 With the guitar tuned correctly, check the zero point system.

2 If the stop rod is not touching the stopper (i.e., if the tremolo block is

pushing up the stop rod), turn the spring adjustment knob located on the back of the body toward the “plus” direction to tighten the main spring.

3 If the tremolo block is not in ﬁ rm contact with the stop rod (i.e., if the

tremolo is tilted toward the rear), turn the spring adjustment knob toward the “minus” direction to loosen the main spring.

TREMOLO SPRING / ZERO POINT SYSTEM

・Models not equipped with the zero point system

When shipped from the factory, the guitar is set up with three tremolo springs installed in parallel. If the balance of tension between the strings and the tremolo springs has changed signiﬁ cantly, such as when you switch to a different gauge of strings or use a dropped tuning, you may need to change the number of tremolo springs or change the way in which they are installed.

1 Use a Philips screwdriver to remove the spring lock.

2 If you want to increase the tension, install the outer two tremolo springs

diagonally.

3 If you want to decrease the tension, remove the center tremolo spring.

If you want to install four or more tremolo springs, attach them using the screw holes that were being used to attach the spring lock. (It will no longer be possible to attach the spring lock.)

Memo

・Models equipped with the zero point system

By disabling the zero point system you can use the unit as a conventional ﬂ oating bridge. When the zero point system is disabled, the angle at which the tremolo is attached will be adjusted by the balance between the tension of the strings and the tension of the main springs attached to the tremolo block. For optimal performance, adjust the tremolo so that it is approximately parallel with the surface of the guitar body.

1 While holding the arm in the upward position (i.e., with the tremolo block

away from the stop rod), remove the stop rod and the sub-spring.

2 With the guitar tuned correctly, check the angle of the tremolo. 3 If the tremolo is tilted toward the front, turn the spring adjustment knob

toward the “plus” direction to tighten the main spring.

4 If the tremolo is tilted toward the rear, turn the spring adjustment knob

toward the “minus” direction to loosen the main spring. The tuning will be affected when you adjust the tremolo angle with the zero ※

point system disabled, because the balance between the tension of the strings and the springs will change each time you adjust the tension of the tremolo springs. Y

STUD LOCK

ouʼll need to tune repeatedly while making this adjustment.

The Edge-Zero2 tremolo bridge uses a stud lock mechanism.

ENGLISH

Insert an HEX key wrench (2 mm) through the hole in the top of the stud bolt.

2 Turn the stud lock bolt clockwise, tightening it until it contacts the anchor

nut and can no longer rotate. The stud lock will be released when you loosen the stud lock bolt. ※

ADJUSTING THE ACTION

Memo

Before you tune, make sure that the string stopper bolts are ﬁ rmly tightened.•

ADJUSTING THE INTONATION

1 Use an HEX key wrench (3 mm) to loosen

the pressure pad bolts of the locking nut, and loosen the strings sufﬁ ciently.

2 Use an HEX key wrench (2 mm) to loosen

the saddle lock bolts, and adjust the saddle position.

Before checking the intonation, ﬁ rmly tighten the saddle lock bolts and tune the guitar correctly. When youʼve ※ ﬁ nished making adjustments, tighten the saddle lock bolts and the pressure pad bolts of the locking nut.

REPLACING THE STRINGS

1 Use an HEX key wrench (3 mm) to loosen the pressure pad bolts of the locking nut, and remove the string from the

tuning peg.

2 Use an HEX key wrench (3 mm) to loosen the string stopper bolt of the tremolo unit; then pull the string out of the

saddle and remove it.

3 Use wire cutters to cut off the ball end of the new string.

4 Insert the tip of the string from which you cut off the ball end between the

saddle and the string holder block, and tighten the string stopper bolt to fasten the string.

5 Wind the string onto the tuning peg, and tune it.

When youʼve ﬁ nished tuning, tighten the pressure pad bolts of the locking nut.

On tremolo bridges not equipped with the zero cross system, removing all ※ strings at the same time will cause the tremolo attachment angle to change signiﬁ cantly, so we recommend that you replace the strings one at a time. If you remove all strings at the same time, tuning will be easier if you wedge a piece of cloth below the tremolo to secure it so that the tremolo attachment angle wonʼt change signiﬁ cantly.

Memo

Before you tune, make sure that the string stopper bolts are ﬁ rmly tightened.•

FINE TUNING

ZR TREMOLO BRIDGE

Overview■ Rear■

ENGLISH

1 saddle lock bolt 2 string holder block 3 tremolo arm socket 4 string stopper bolt 5 ﬁ ne tuning bolt 6 intonation adjustment bolt

7 main spring 8 sub spring 9 stopper : stop rod A tremolo block B spring adjustment knob

ATTACHING THE TREMOLO ARM

1 The tremolo arm employs a one-piece snap-in design with an adjustable-

torque cap. Insert the tremolo arm into the arm socket of the base plate.

2 Tighten the torque adjustment cap to secure the tremolo arm. The tremolo

arm will become tighter as you tighten the torque adjustment cap.

ANGLE ADJUSTMENT / ZERO POINT SYSTEM ADJUSTMENT

The tremolo attachment angle is adjusted by changing the balance between

ing tension and the tension of the zero point system installed on

the str the back of the guitar body. The ZR tremolo bridge is designed so that the tremolo will be approximately parallel with the surface of the guitar body when the zero point system is adjusted correctly, and will perform optimally in this state. When the zero point system is correctly adjusted, the stop rod will be in ﬁ rm contact with the tremolo block and the stop rod will be touching the stopper.

With the guitar tuned correctly, check the zero point system.

2 If the stop rod is not touching the stopper (i.e., if the tremolo block is

pushing up the stop rod), turn the spring adjustment knob located on the back of the body toward the “plus” direction to tighten the main spring.

3 If the tremolo b

tremolo is tilted toward the rear), turn the spring adjustment knob toward the “minus” direction to loosen the main spring.

DISABLING THE ZERO POINT SYSTEM (USING THE UNIT AS A DISABLING THE ZERO POINT SYSTEM (USING THE UNIT AS A CONVENTIONAL FLOATING

By disabling the zero point system you can also use the unit as a conventional ﬂ oating bridge. When the z between the tension of the strings and the tension of the main springs attached to the tremolo block. For optimal performance, adjust the tremolo so that it is approximately parallel with the surface of the guitar body.

While holding the arm in the upward position (i.e., with the tremolo block

away from the stop rod), remove the stop rod and the sub-spring.

2 With the guitar tuned correctly, check the angle of the tremolo.

3 If the tremolo is tilted toward the front, turn the spring adjustment knob

ward the “plus” direction to tighten the main spring.

4 If the tremolo is tilted to

toward the “minus” direction to loosen the main spring.

lock is not in ﬁ rm contact with the stop rod (i.e., if the

ero point system is disabled, the angle at which the tremolo is attached will be adjusted by the balance

ward the rear, turn the spring adjustment knob

※ The tuning will be affected when you adjust the tremolo angle with the zero point system disabled, because the

balance between the tension of the strings and the springs will change each time you adjust the tension of the tremolo springs. Youʼll need to tune repeatedly while making this adjustment.

ADJUSTING THE ACTION

ADJUSTING THE INTONATION

1 Remove the intonation adjustment bolts stored inside the tremolo unit, and

screw them into the adjustment holes at the back of the saddle until the tip of each bolt contacts the wall of the tremolo unit.

2 Use an HEX key wrench (2 mm) to loosen the saddle lock bolt, and turn

the intonation adjustment bolt to adjust the saddle position.

Before checking the intonation, ﬁ rmly tighten the saddle lock bolts and ※ tune the guitar correctly. Before tuning, use an HEX key wrench (3 mm) to loosen the pressure pad bolts of the locking nut. When youʼve ﬁ nished making adjustments, tighten the saddle lock bolts and the pressure pad bolts of the locking nut, and store the intonation adjustment bolts inside the tremolo unit.

REPLACING THE STRINGS

1 Use an HEX key wrench (3 mm) to loosen the pressure pad bolts of the

locking nut, and remove the string from the tuning peg.

2 Use an HEX key wrench (3 mm) to loosen the string stopper bolt of the

tremolo unit; then pull the string out of the saddle and remove it.

3 Use wire cutters to cut off the ball end of the new string.

4 Insert the tip of the string from which you cut off the ball end between the

saddle and the string holder block, and tighten the string stopper bolt to fasten the string.

5 Wind the string onto the tuning peg, and tune it.

ENGLISH

When youʼve ﬁ nished tuning, tighten the pressure pad bolts of the locking nut.

Memo

Before you tune, make sure that the string stopper bolts are ﬁ rmly • tightened.

FINE TUNING

STD-DL TREMOLO BRIDGE

Overview■ Rear■

1 knife edge 2 saddle lock bolt 3 string holder block 4 tremolo arm socket

ATTACHING THE TREMOLO ARM

1 The tremolo arm employs a one-piece snap-in design with an adjustable-torque cap.

Insert the tremolo arm into the arm socket of the base plate.

2 Tighten the torque adjustment cap to secure the tremolo arm.

The tremolo arm will become tighter as you tighten the torque adjustment cap.

ADJUSTING THE TREMOLO ATTACHMENT ANGLE

123

5 string stopper bolt 6 ﬁ ne tuning bolt 7 tremolo spring 8 spring lock

The tremolo attachment angle is adjusted by changing the balance between the string tension and the tension of the tremolo springs installed on the back of the guitar body. Yo u ʼll obtain the optimal performance by adjusting this so that the tremolo is approximately horizontal to the surface of the guitar body.

1 With the guitar tuned correctly, check the angle of the tremolo.

2 If the tremolo is tilted toward the front, insert a Philips screwdriver through

the slit in the tremolo spring cover on the back of the body, and tighten the screw to increase the tension of the tremolo springs.

If the tremolo is tilted toward the rear, loosen the screw to decrease the ten-

sion of the tremolo springs.

TREMOLO SPRINGS

1 If you want to increase the tension, install the outer two tremolo springs

diagonally.

2 If you want to decrease the tension, remove the center tremolo spring.

Memo

ADJUSTING THE ACTION

To adjust the height of the entire tremolo unit, use an HEX key wrench (3mm) to turn the stud bolts located at the left and right of the tremolo unit. (It is not possible to make adjustments for each string individually.)

ADJUSTING THE INTONATION

1 Use an HEX key wrench (3 mm) to loosen the pressure pad bolts of the locking

nut, and loosen the strings sufﬁ ciently.

2 Use an HEX key wrench (2 mm) to loosen the saddle lock bolts, and adjust

the saddle position. Before checking the intonation, ﬁ rmly tighten the saddle lock bolts and ※

tune the guitar correctly. When youʼve ﬁ nished making adjustments, tighten the saddle lock bolts and the pressure pad bolts of the locking nut.

ENGLISH

REPLACING THE STRINGS

1 Use an HEX key wrench (3 mm) to loosen the pressure pad bolts of the

locking nut, and remove the string from the tuning peg.

2 Use an HEX key wrench (3 mm) to loosen the string stopper bolt of the

tremolo unit; then pull the string out of the saddle and remove it.

3 Use wire cutters to cut off the ball end of the new string. 4 Insert the tip of the string from which you cut off the ball end between the

saddle and the string holder block, and tighten the string stopper bolt to fasten the string.

5 Wind the string onto the tuning peg, and tune it. 6

When youʼve ﬁ nished tuning, tighten the pressure pad bolts of the locking nut

Memo

Before you tune, make sure that the string stopper bolts are ﬁ rmly tightened.•

FINE TUNING

Non Locking Tremolo

SynchroniZR

Overview■ Rear■

1Saddlelockbolt 2Tremoloarmsocket 3Intonationadjustmentbolt

ATTACHING THE TREMOLO ARM

1 The tremolo ar

Holding the corner of the tremolo arm, press it ﬁ rmly into the arm socket of the base plate until it clicks into place.

m employs a snap-in design.

4Tremolospring 5Tremoloblockstopper 6Tremoloblockstopperknob 7Tremoloblock 8Springadjustmentknob

2 The tightness of the tremolo arm can be adjusted by the torque

adjustment cap. Turning the cap clockwise will make the arm tighter, and turning it counterclockwise will make the arm looser.

ADJUSTING THE TREMOLO ATTACHMENT ANGLE

Theangleatwhichthetremoloisattachedisadjustedbythebalance betweenthetensionofthestringsandthetensionofthetremolo springsinstalledinthebackoftheguitarbody. Thetremolowillperformoptimallywhenadjustedsothatitis approximatelyparallelwiththesurfaceoftheguitarbody.

1 With the guitar tuned correctly, check the angle of the tremolo. 2 If the tremolo is tilted forward, turn the spring adjustment knob located on

the back of the body toward the “plus” direction to tighten the tremolo springs.

3 bonk tnemtsujda gnirps eht nrut ,raer eht drawot detlit si olomert eht fI

toward the “minus” direction to loosen the tremolo springs.

Becausethebalanceoftensionbetweenthestringsandthespringswillchange※ eachtimeyouadjustthetensionofthetremolosprings,adjustingthetremolo angleintheﬂoatingstatewillaﬀectthetuning.Youʼllneedtotunetheguitar repeatedlywhileperformingthisadjustment.

ARM-UP STOPPER

TheSynchroniZRhasanarm-upstopperfeature.Thisfeaturedisablestheﬂoatingstatebylockingthearmuprangeofmovement.

1 Make sure that the tremolo is adjusted so that it is approximately parallel with the surface of the guitar body. 2 stcatnoc reppots pu-mra eht fo pit eht taht os bonk reppots pu-mra eht nrut dna ,revoc gnirps olomert eht evomeR

the tremolo block.

3 nrut dna ,ydob ratiug eht fo ecafrus eht htiw lellarap yletamixorppa si olomert eht taht ta

the spring adjustment knob several times in the “plus” direction.

Ifthetremolospringtensionistooweak,thetremoloblockwillbe※ pulledbythestrings,possiblycausingthetuningtobeunstable.Ifyou experiencethisproblemwhiletuning,turnthespringadjustmentknob evenfartherinthe“plus”direction.

ht erus ekam niaga ecnO

ENGLISH

STRING HEIGHT ADJUSTMENT

Toadjustthestringheight,adjusttheheightoftheentiretremolo unitbyusinganHEXkeywrench(3mm)toturnthestudboltslocatedat theleftandrightofthetremolounit.(Itisnotpossibletoindividually adjusttheheightofeachstring.)

INTONATION ADJUSTMENT

1 Remove the intonation adjustment bolts stored in the tremolo unit, and

screw them into the adjustment holes at the rear of the saddle until the bolt tips touch the wall of the tremolo unit.

2 Use an HEX key wrench (2 mm) to loosen the saddle lock bolt, and turn the

intonation adjustment bolt to adjust the saddle position.

Beforecheckingtheintonation,ﬁrmlytightenthesaddlelockboltsand※ tunetheguitarcorrectly.Whenyouʼveﬁnishedmakingadjustments, tightenthesaddlelockboltsandthepressurepadboltsofthelocking nut,andstoretheintonationadjustmentboltsinsidethetremolounit.

STRING REPLACEMENT

Installnewstringsbypassingthemthroughthetremoloblockfrom thebacksideoftheguitarbody.

FAT/SAT/STD TREMOLO

TREMOLO ARM INSTALLATION

The tremolo arm can be inserted and removed very easily. Insert the arm into the armhole on the tremolo base plate. Pull up on the arm to remove it.

TREMOLO ARM ADJUSTMENT (SAT PRO2)

To adjust the height of the arm, remove the tremolo spring cover from the back of the guitar, and use a 3 mm HEX key wrench to turn the height adjustment screw attached to the bottom of the tremolo block. Tightening this in the clockwise direction will raise the height.

ARM ROTATION TORQUE

The rotation torque of the arm can be adjusted by raising the tremolo and inserting a 1.5mm HEX key in the screw (A) on the tremolo block, Turning this screw clockwise will tighten the arm torque and turning the screw counter clockwise will loosen the arm torque.

ENGLISH

(A)

ADJUSTING THE STRING HEIGHT (SAT PRO2)

To adjust the action of each string, use a 1.5 mm HEX key wrench to turn the screw on the saddle (C). The overall height can be adjusted on either side of the SAT PRO2 tremolo unit. To adjust the height, use a 3 mm HEX key wrench to turn the stud (D) located on either side of the unit. Use caution when adjusting the height of the entire tremolo unit; adjust both sides to the same height to ensure optimum tremolo operation.

ADJUSTING THE STRING HEIGHT (FAT10/SAT10)

The height adjustment of the tremolo can be raised or lowered by adjusting the pivot studs

(C)

(C) that the tremolo mounts on. These are located at either side of the front of the bridge. Clockwise lowers the tremolo and counter clockwise raises the tremolo.

FAT10

INTONATION ADJUSTMENT (SAT PRO2)

To adjust the intonation, use a 1.5 mm HEX key wrench to turn the screw located at the rear of the saddle (E). Turn the screw clockwise to move the saddle toward the rear, or counter-clockwise to move the saddle forward.

(C)

(D)

(E)

(C)

SAT10

(C)

(D)

(E)

SAT PRO2

INTONATION ADJUSTMENT (FAT10/SAT10)

The intonation can be adjusted by adjusting the saddle forward or backward using a cross slot screwdriver (+) on the intonation adjustment screw at the rear of the bridge.

FAT10 SAT10

ADJUSTING THE INTONATION & THE STRING HEIGHT (FAT 6/STD)

The intonation can be adjusted by adjusting the saddle forward or backward using a cross slot screwdriver (+) at the rear of the bridge. String height is controlled by raising or lowering the small allen screws using a wrench on either side of the saddle.

REPLACING THE STRINGS

To replace strings, thread the new strings through the string holes located on the back of the guitar. The strings are then threaded through the tremolo block and up and over the saddle.

FAT/SAT (EXPECT FAT6) ADJUSTING THE TREMOLO SPRING

A standard tremolo can be adjusted so that the pitch can be raised when the tremolo arm is pulled up to loosen the tremolo springs located under the tremolo cavity on the back of the guitar. One disadvantage of this procedure is that it can cause the pitch to go sharp if string breaks. To remedy this, adjust the tremolo plate so it sits ﬂ ush on the body by tightening the tremolo springs. Choose the number and placement of the tremolo springs according to the string gauge and the tremolo adjustment .

Floating PARALLEL

Wartung

DEUTSCH WARTUNGS- UND PFLEGEHINWEISE

ANBAUTEN

Multi-

PREMIUM-Serie Edge-Tremolosteg

PREMIUM-Serie Edge-Zero II mit ZPS

PREMIUM-Serie ZR-Tremolosteg mit ZPS2

PREMIUM-Serie Tight-End-R-Steg ○ Edge-III-Tremolosteg ○ ○○○○ Edge-Zero II mit ZPS ○ ○ ○○ Edge-Zero II ohne ZPS ○ ○ ○○ FAT6-Tremolosteg ○ ○ ○○ FAT10-Tremolosteg ○ ○ ○○ FX-Edge-III-Steg ○○○ FX-Edge-III-8-Steg ○○○ Gibraltar Standardsteg 6/7/8 -Steg ○ ○ ○ SAT10-Tremolosteg ○ ○ ○○ SAT-Pro-II-Tremolosteg ○ ○ ○○ STD-Tremolosteg ○ STD-DL-Tremolosteg ○ Tight-End-Steg ○○ Tight-Tune-Steg ○ ○○ ZR-Tremolosteg mit ZPS2 ○ ○ ○○ SynchroniZR-Tremolosteg ○ ○ SAITENHALTER GIBRALTAR 08 /

QUICK CHANGE 08 TAILPIECE

Tremolo-

tool

○ ○

hebel

Innensechskantschlüssel

1.5mm 2mm 2.5mm 3mm 4mm

8-mm-Steck-

schlüssel

DEUTSCH

○

Modelle, die mit DiMarzio-Tonabnehmern ausgestattet sind, werden mit einem Innensechskantschlüssel zur

※

Höheneinstellung der Polkerne geliefert. Siebensaitige Gitarren, die mit einem Edge-Zero-II-Tremolosteg mit ZPS3Fe ausgestattet sind, werden mit hoch- ※

belastbaren Federn ausgeliefert.

IDENTIFIKATION DER GITARRENTEILE

E-Gitarre Halb- oder Vollakustische Gitarre

MECHANIK (WIRBEL)

KONTERMUTTER

GRIFFBRETT

TRAGRIEMEN-STIFT

NECK PICKUP

HALS-PICKUP

MITTEL-PICKUP

TREMOLO

TREMOLOHEBEL

PICKUP-WÄHLER

VOLUME (Lautstärke)

KLANG

AUSGANGSBUCHSE

MECHANIK (WIRBEL)

MUTTER

GRIFFBRETT

HALS-PICKUP

BRIDGE PICKUP

BRIDGE

SAITENHALTER

HALS-PICKUP KLANG

PICKUPWÄHLER

HALS-PICKUP LAUTSTÄRKE

BRIDGEPICKUP LAUTSTÄRKE

BRIDGEPICKUP KLANG

AUSGANGSBUCHSE

Diese Abbildungen zeigen typische Modelle von Ibanez. Es ist evtl. nicht genau die von Ihnen erworbene Gitarre ※ abgebildet.

Die Einstellungen von Tremolo und Steg hängen von der Art des montierten Tremolos/Stegs ab. ※

Näheres ﬁ nden Sie im entsprechenden Abschnitt zu Tremolo/Steg.

Näheres zu den Einstellmöglichkeiten der einzelnen Modelle ﬁ nden Sie im Abschnitt ※ „CONTROLS (Einstellelemente)“ (S. 228).

STIMMEN

Bei Auslieferung ab Werk wurden die Ibanez-Gitarren mit den folgenden Stimmungen versehen.

1. 2. 3. 4. 5. 6. 7. 8. 6-Saitige E4 B3 G3 D3 A2 E2 - 7-Saitige E4 B3 G3 D3 A2 E2 B1 8-strings D#4 A#3 F#3 C#3 G#2 D#2 D#2 F1

BeachtenSie,dassdiefolgendenModelleanderseingestelltwerden.

Baritone guitar

1. 2. 3. 4. 5. 6. 7. 8. B F# D A E B - -

RGD, APEX

1. 2. 3. 4. 5. 6. 7. 6-Saitige D4 A3 F3 C3 G2 D2 7-Saitige D4 A3 F3 C3 G2 D2 A1

MTM100

1. 2. 3. 4. 5. 6. 7. 8.

C# G# E B F# B - -

TAM10

1. 2. 3. 4. 5. 6. 7. 8. E B G D A E B E

Verwenden Sie ein Stimmgerät oder eine Stimmgabel, um die Tonhöhe jeder offenen Saite auf die oben angegebenen Frequenzen einzustellen. Wenn die Tonhöhe über der angegebenen Frequenz liegt, lösen Sie die Saite, um die Tonhöhe ein gutes Stück zu senken, und spannen Sie die Saite in kleinen Schritten, um sie wieder heraufzustimmen. Auf diese Weise erhalten Sie eine möglichst stabile Stimmung. Sie müssen evtl. den Hals oder die Intonat Tabellen angegebenen Tonhöhen stimmen möchten oder wenn Sie Saiten mit Standardstärken verwenden. Näheres zum Einstellen des Halses oder der Intonation erfahren Sie in den Abschnitten „EINSTELLEN DES HALSES“ (S. 70) und „INTONATION“ (S. 70).

Hinweis

Beachten Sie, dass durch extreme Stimmungen oder Verwendung von Saiten, die nicht für die E-Gitarre • geeignet sind, Teile brechen und unerwartete Verletzungen verursacht werden können.

ion verändern, wenn Sie die Gitarre auf andere als die in diesen

anderen Stärken als den

DEUTSCH

ERSETZEN VON SAITEN

Saiten altern mit der Zeit und verursachen Schnarrtöne oder lassen sich nicht mehr richtig stimmen. Ersetzen Sie die Saiten, sobald sie beginnen zu rosten oder sich zu verfärben. Wir empfehlen Ihnen, den kompletten Satz Saiten gleichzeitig zu wechseln. Verbogene, verdrehte oder beschädigte Saiten erzielen keinen hochwertigen Sound und sollten daher nicht verwendet werden. Wickeln Sie die Saite zwei- bis dreimal von oben um den Wirbelkörper, indem Sie 5–7 cm der Saitenlänge verwenden, und achten Sie darauf, dass die Windungen sich nicht überkreuzen. Sie sollten jeweils nur eine Saite austauschen, anstatt alle Saiten auf einmal zu lösen. Dies vermeidet eine Überlastung des Halses und eine Beeinträchtigung der Tremolobalance.

Die Vorgehensweise beim Aus- und Einfädeln der Saiten an einem Tremolo/Steg hängt von der Art des Tremolos

※

bzw. Stegs ab. Näheres erfahren Sie im Abschnitt über das an Ihrer Gitarre installierte Tremolo bzw. deren Steg.

SAITENHOEHE

Die Saitenlage („Action“) bezeichnet den Abstand zwischen den Bünden und der Saite. Um die Saitenlage zu messen, stimmen Sie die Gitarre genau; platzieren Sie ein

Lineal am 14. Bund und messen Sie den Abstand von der Oberkante des Bundes bis zur Unterkante der Saite. Generell sollte der Abstand bei der ersten Saite 1,5–1,7 mm und bei der sechsten Saite 2,0–2,2 mm betragen. Bei einer 7-saitigen Gitarre sollte die siebte Saite einen Abstand von 2,2–2,4 mm aufweisen. Bei einer 8-saitigen Gitarre sollte die achte Saite einen Abstand von 2,4–2,6 mm haben.

Bei Anderen als den aufgeführten Saiten stellen Sie die Saitenlage so ein, dass der Abstand schrittweise von der ersten Saite bis zur tiefsten ansteigt. Ist die Saitenlage zu hoch, ist das Instrument schwer zu spielen. Ist die Saitenlage zu niedrig, schnarren die Saiten, werden abgedämpft oder klingen schneller aus. Wenn Saiten schnarren oder abgedämpft werden, obwohl die Saitenlage richtig eingestellt ist, müssen Sie eventuell die Halskrümmung einstellen. Näheres lesen Sie unter „EINSTELLEN DES HALSES“ (S. 70).

Die Einstellmethode für die Saitenlage hängt von der Art des Tremolos/Stegs Ihrer Gitarre ab. Näheres ﬁ nden Sie ※ im entsprechenden Abschnitt zu Tremolo/Steg.

INTONATION

Wenn Sie die Saitenstärke verändert haben oder Ihre Gitarre auf eine abweichende Stimmung gestimmt haben, müssen Sie die Saitenlänge einstellen (intonieren), um sicherzustellen, dass auf allen Bünden die jeweils richtige Tonhöhe gespielt wird. Nachdem Sie Ihre Gitarre genau gestimmt haben,

12F

halten Sie sie in Spielposition und vergleichen Sie die Tonhöhe jeder Saite, gespielt auf dem 12. Bund, mit der Tonhöhe des Obertons in Höhe des 12. Bundes. Wenn die Tonhöhe der auf dem 12. Bund gespielten Note niedriger ist als der Oberton in Nähe dieses Bundes, schieben Sie den Sattel am Tremolo/Steg nach vorne, sodass die Saite verkürzt wird. Wenn hingegen die Tonhöhe der auf dem 12. Bund gespielten Note höher ist als der Oberton in Nähe dieses Bundes, schieben Sie den Sattel am Tremolo/Steg nach hinten, sodass die Saite verlängert wird.

Verwenden Sie ein Stimmgerät, um eine genaue Intonation einstellen zu können. ※ Die Einstellmethode für die Sattelposition hängt von der Art des montierten Tremolos/Stegs ab. Näheres erfahren ※ Sie im Abschnitt über das an Ihrer Gitarre installierte Tremolo bzw. deren Steg.

EINSTELLEN DES HALSES

Der Hals steht andauernd unter der Spannung der aufgezogenen Saiten, und dessen Krümmung ändert sich fortwährend nicht nur durch die Stimmung und die Saitenstärke, sondern auch durch Schwankungen von Temperatur und Feuchtigkeit. Wenn Sie Probleme mit schnarrenden oder abgedämpften Saiten haben, obwohl Saitenlage und Stimmung richtig eingestellt wurden, prüfen Sie die Halskrümmung und stellen Sie sie ggf. ein.

1 Prüfen Sie die Halskrümmung.

Nachdem Sie die Gitarre genau gestimmt haben, halten Sie sie in Spielposition. Drücken Sie dann die erste Saite am ersten Bund sowie den Bund, der dem Punkt am nächsten ist, an dem der Hals in den Korpus läuft, und messen Sie den Abstand zwischen der Saite und dem achten Bund. Messen Sie diesen Abstand ebenso bei der tiefsten Saite , und stellen Sie den Hals so ein, dass die Abstände im Bereich zwischen 0,3–0,5 mm liegen.

Wenn der Abstand weniger als 0,3 mm beträgt, verwenden Sie den mit der Gitarre gelieferten Innensechskantschlüssel oder Steckschlüssel, um die Halsstabmutter am Kopfende des Halses in Richtung ‚Aʻ zu drehen, sodass die Halskrümmung sich mehr Richtung konvex ändert.

8. Bund

Wenn der Abstand mehr als 0,5 mm beträgt, drehen Sie

den Innensechskantschlüssel oder Steckschlüssel in

Richtung ‚Bʻ, sodass die Halskrümmung sich mehr

Richtung konkav ändert. Stellen Sie die Halsstabmutter in kleinen Schritten von ※ einer Vierteldrehung ein, und prüfen Sie währenddessen die Stimmung.

Hinweis

Beim Einstellen des Halses sollten Sie vorsichtig sein.• Wenn Sie den Hals nicht richtig einstellen können, wenden Sie sich bitte an Ihren authorisierten IbanezHändler.

REINIGEN

Wischen Sie nach dem Gitarrespiel Schweiß und Fett von Metallteilen wie der Unterseite der Saiten, den Bünden, den Satteln, dem Steg und der Einstellschraube ab. Dadurch verhindern Sie Korrosion. Schmutz oder Staub an Metallteilen können deren Funktion beeinträchtigen. Wischen Sie hartnäckigen Schmutz mit einem mit ein wenig Öl getränkten Tuch ab.

Falls der Tremolohebel bei Betätigung quietschen sollte, geben Sie etwas Fett in die Kerbe an der kürzeren Seite des Tremolohebels. Zum Reinigen der lackierten Oberﬂ ächen sollten Sie keine löse- oder scheuermittelhaltigen Reinigungsmittel verwenden; wischen Sie diese Flächen stattdessen mit einem weichen Tuch und einer speziellen Politur für Musikinstrumente sauber.

Um Schmutz zu entfernen, der einem ölbehandelten Korpus oder Hals anhaftet, verwenden Sie ein Radiergummi, feines Sandpapier der Körnung 1000 oder feiner oder Stahlwolle mit dem Feinheitsgrad Nr.

0000. Einem Austrocknen des Holzes können Sie vorbeugen, indem Sie ein- bis zweimal im Jahr die Gitarre mit farbloser Möbelpolitur oder Waffenöl mithilfe von Stahlwolle Nr. 0000 oder eines Tuches einreiben. Unbehandelte Griffbretter sollten sorgfältig bis heran an die Bünde mit einem Tuch mit einer kleinen Menge Griffbrettöl oder Zitronenöl guter Qualität abgerieben werden.

BATTERIE

Wenn Ihre Gitarre einen eingebauten Vorverstärker oder Equalizer besitzt, werden diese durch eine Ersetzen Sie die Batterie, sobald Sie bemerken, dass die Lautstärke abgenommen hat oder der Ton verzerrt ist. Einige Modelle verwenden eine Batterie des Typs 006P (9 V), andere verwenden zwei AA-Batterien (1,5 V). Prüfen Sie, welche Batterien Ihre Gitarre benötigt, und ersetzen Sie sie durch den gleichen Typ. Die Batterien beﬁ nden sich im Batteriefach an der Rückseite des Korpus. Bei Modellen, die mit einer Batterie ausgestattet sind, fungiert die Ausgangsbuchse gleichzeitig als Ein-/ Ausschalter; sobald Sie einen Stecker hineinstecken, schaltet sich die Elektronik ein.

DEUTSCH

Hinweis

Um zu vermeiden, • dass die Batterie leer wird, ziehen Sie immer den Stecker aus der Ausgangsbu-•

chse, wenn Sie die Gitarre längere Zeit nicht verwenden.

Gitarrenstege

EINSTELLUNGSANLEITUNG

GIBRALTAR III (GITARREN UND BÄSSE), CB3, & FULL TUNE III, ART1, ART2

Die Saitenlage kann mit einem Schlitzschraubenzieher (-) eingestellt werden, mit dem die Einstellschraube an jedem Ende (A) gedreht wird. Die Intonation lässt sich einstellen, indem der Sattel vor oder zurück verschoben wird. Dies erfolgt durch Drehen der Intonationseinstellschraube (B) an der Rückseite der Brücke. Sie können einen Kreuzschlitz(+) oder Schlitzschraubendreher verwenden (-), oder den optionalen Sechskantschlüssel.

ERSETZEN DER SAITEN: CB3 Ziehen Sie die Saiten durch Einführen von der Vorderseite des Stegs auf.

Entspannen Sie die Saiten, bevor Sie die Saitenlage am Gibraltar-III-Steg ein- ※ stellen, so weit, dass Sie die Schrauben nicht mit übermäßigem Kraftaufwand drehen müssen, da dies die Schraubenlöcher beschädigen könnte.

HARDTAIL BRIDGE

Zum Wechseln von Saiten fädeln Sie die neuen Saiten durch die Saitenhülsen an der Rückseite der Gitarre und führen sie zurück über den Sattel. Die Intonation kann Einstellen des Sattels nach vorne oder hinten mit einem Kreuzschlitzschraubenzieher (+) an der Intonationseinstellschraube hinten am Steg eingestellt werden. Die Saitenhöhe wird Heben oder Senken der kleinen Innensechskantschlüssel mit einem Schraubenschlüssel an einer Seite des Sattels geregelt.

Die Einstellmethode ist für 7-saitige und 8-saitige Modelle die gleiche. ※

(A)

GIBRALTAR III, CB3

(B)

(A)

(B)

FULL TUNE II, ART1, ART2

GIBRALTAR STANDARDSTEG (7-SAITIGE / 8-SAITIGE MODELLE)

Um eine neue Saite aufzuziehen, füren Sie diese von der Korpusrückenseite aus durch die Saitenhülsen. Zum Einstellen der Saitenlage jeder Saite benutzen Sie einen 1,5-mmInnensechskantschlüssel zum Drehen und Einstellen der Höhe jedes Sattels (A). Zum Einstellen der Intonation jeder Saite benutzen Sie einen 2,5-mmInnensechskantschlüssel zum Drehen der Einstellschraube jedes Sattels hinten an der Bridge (B).

Die Einstellmethode ist für 7-saitige und 8-saitige Modelle die gleiche. ※

(A)

SAITENHALTER GIBRALTAR 08 / QUICK CHANGE 08 TAILPIECE

Verwenden Sie einen Schlitzschraubendreher, um die Pfosten links und rechts an der Bridge und damit die Saitenlage zu verstellen (A). Lösen Sie vor der Einstellung die Sicherungsmutter mit einer 8-mm-Schraubnuss. Ziehen Sie nach der Einstellung die Sicherungsmutter wieder fest, um die Bridge zu  xieren. Zur Einstellung der Höhe des Saitenhalters drehen Sie die Einstellschrauben (B) an beiden Seiten mit einem Schlitzschraubendreher (–). Lösen Sie vor der Einstellung die Sicherungsmutter. Ziehen Sie nach der Einstellung genau wie bei der Bridge die Sicherungsmutter fest. Wenn die Sicherungsmutter der Bridge und/ oder des Saitenhalters locker sind, kann das zu Verzerrungen oder Resonanzen führen. Durch Höherstellen des Saitenhalters wird die Saitenspannung verringert, was für ein sanfteres Spielgefühl und leichteres Bending der Saiten sorgt. Zur Einstellung der Intonation jedes Sattels drehen Sie mit einem Schlitzschraubendreher an der Intonations-Einstellschraube (–) (C).

(B)

EINSTELLBARER ARCH-TOP-STEG

Zur Einstellung der Saitenhöhe verstellen Sie die Höhe des gesamten Stegs, indem Sie mit den Fingern die Rändelschrauben (A) an beiden Seiten des Stegs drehen. (Es ist nicht möglich, die Höhe einzelner Saiten zu verstellen.) Zur Einstellung der Intonation entspannen Sie die Saiten und verschieben Sie den gesamten Steg vor oder zurück; stimmen Sie dann die Gitarre und prüfen Sie die Intonation. Wiederholen Sie diese Einstellung so lange, bis die Intonation korrekt ist. Achten Sie darauf, dass der Steg nicht umkippt. Beim Wechseln der Saiten wird empfohlen, die Saiten einzeln nacheinander zu wechseln, damit sich der Steg nicht verschiebt.

Vintage Vibrato

Wechseln Sie die Saiten eine nach der anderen. Befestigen Sie das Kugelende am Halter (B), führen Sie die Saite über den Halter und wickeln Sie sie dann um den Wirbel. Bei Modellen mit Saitenniederhalter (A), VBX60/VBX80, führen Sie die Saite über die Stange und dann unter den Niederhalter, bevor Sie sie um den Wirbel wickeln. Ziehen Sie beim Wechseln von Saiten die Saite stets leicht in Richtung Stimmstock und achten Sie darauf, das Kugelende nicht aus dem Halter rutschen zu lassen. Vergewissern Sie sich beim Stimmen, dass die Saite korrekt auf dem Sattel platziert ist. Wechseln Sie nach dem Stimmen die nächste Saite. Nachdem Sie alle Saiten gewechselt haben, stimmen Sie die gesamte Einheit erneut.

Hinweis

Das gleichzeitige Entfernen aller Seiten kann aufgrund plötzlicher Änderungen der auf die Gitarre ausgeübten Spannung den Zustand der einzelnen Abschnitte des Instruments stark beeinträchtigen. Achten Sie darauf, die Saiten eine nach der anderen zu wechseln.

(A)

(B)

VBX60 VBS80

(B)

VBF70

DEUTSCH

Tailpieces

QUIK CHANGE TAILPIECES

Um die Höhe des Saitenhalters einzustellen, drehen Sie mit einem Schlitzschraubendreher oder einer Münze den Schraubenbolzen am rechten und linken Ende des Saitenhalters.

Um eine neue Saite aufzuziehen, führen Sie sie durch den Schlitz im Saitenhalter und hängen Sie das Kugelende hinten in den Saitenhalter ein.

(C)

QUIK CHANGE III

Fester Steg / Fester R-Steg (für 6-Saitige und 7-Saitige)

Tight-End Tight-End R

Mensureinstellschraube

EINSTELLEN DER SAITENLAGE

1 Verwenden Sie einen Innensechskantschlüssel (2 mm) zum Lösen der

Sattelsicherungsschrauben.

Zum Einstellen der Sattelhöhe verwenden Sie einen Innensechs-

kantschlüssel (2mm) zum Drehen der Einstellschrauben für die Sattelhöhe.

Nachdem Sie die Einstellung vorgenommen haben, ziehen Sie die Sat- ※ telsicherungsschrauben wieder fest.

EINSTELLEN DER INTONATION

Verwenden Sie einen Innensechskantschlüssel (2 mm) zum Lösen der

Sattelsicherungsschrauben.

2 Verwenden Sie einen Kreuzschlitzschraubendreher zum Einstellen der

Sattelposition, indem Sie die Intonationseinstellschraube drehen.

Verwenden Sie einen Innensechskantschlüssel (2 mm) zum

Festziehen der Sattelsicherungsschraube, und drehen Sie die Intonationseinstellschraube mit einem Kreuzschlitzschraubendreher im Uhrzeigersinn leicht fest. (Ziehen Sie diese nur leicht an, sodass die Sattelposition sich nicht verschiebt.)

AchtenSiedarauf,dassdieGitarregenaugestimmtist,bevorSiedieIntonationeinstellen.※

Saitenhöhenverstellschraube

Sattelklemmschraube

Mensureinstellschraube

Saitenhöhenverstellschraube

Sattelklemmschraube

WECHSELN DER SAITEN

Um eine neue Saite aufzuziehen, führen Sie sie von der Korpusrückseite aus durch die Saitenstopperhülse.

TIGHT-TUNE-BRIDGE

Die Tight-Tune-Brücke erreicht eine optimale Stabilität und Schallübertragung bei gleichzeitiger Unterdrückung unerwünschter Vibrationen, indem jeder Teil der Brücke verriegelt werden kann. Die Brücke besitzt eine Schraubenbolzenverriegelung, um sie sicherer am Korpus zu befestigen. Außerdem ist der Saitenhalter mit einer Kugelenden-Verriegelungsfunktion ausgestattet, um das Kugelende zu sichern, so dass es sich nicht lösen kann.

EINSTELLEN DER SAITENLAGE

Lösen Sie die Saitenstopperschrauben (D) links und rechts an der Brückeneinheit und stellen Sie die Höhe der Brückeneinheit ein, indem Sie mit einem 3-mm-Innensechskantschlüssel die Sicherungsbolzen (E) drehen. Beachten Sie, dass es nicht möglich ist, die Höhe einzelner Saiten zu verstellen. Ziehen Sie nach erfolgter Einstellung die Saitenstopperschrauben an.

SCHRAUBENBOLZENVERRIEGELUNG

Drehen Sie nach dem Einstellen der Saitenlage mit einem 2-mmInnensechskantschlüssel den Sicherungsbolzen (B) im Schraubpfosten im Uhrzeigersinn. Ziehen Sie den Sicherungsbolzen fest, bis er den Ankerbolzen berührt (C) und nicht weiter gedreht werden kann.

Hinweis

Achten Sie beim Einstellen der Saitenlage darauf, zuvor den Sicherungsbolzen (B) vollständig zu lösen, indem Sie ihn mit einem 2-mm-Innensechskantschlüssel gegen den Uhrzeigersinn drehen. Anderenfalls können Schäden auftreten.

EINSTELLEN DER INTONATION

Lösen Sie mit einem Kreuzschlitzschraubendreher die Sattelsicherungsschrauben (G) und drehen Sie mit einem Kreuzschlitzschraubendreher die Intonations-Einstellschraube (H), um die Sattelposition einzustellen. Stimmen Sie die Gitarre und prüfen Sie die Intonation. Wiederholen Sie diese Justierungen, bis die erforderliche Intonation erreicht ist, und ziehen Sie dann die Sattelsicherungsschrauben an.

Hinweis

Eine lockere Intonations-Einstellschraube (H) kann Resonanzen erzeugen. Ziehen Sie in diesem Fall die Intonations-Einstellschraube vorsichtig an. Achten Sie dabei darauf, dass sich der Sattel nicht bewegen darf.

DEUTSCH

WECHSELN DER SAITEN

Stecken Sie das Kugelende der Saite in der durch den Pfeil angezeigten Richtung in den Schlitz am Saitenhalter (J). Die Kugelenden-Verriegelungsfunktion hält das Kugelende fest. Um die Saite zu entfernen, ziehen Sie sie in die durch den Pfeil (K) angezeigte Richtung.

Locking Bridge

FX-EDGE-III-/FX-EDGE-III-8-STEG

FX Edge III

EINSTELLEN DER SAITENLAGE

1 Zum Einstellen der Höhe verwenden Sie einen Schlitzschraubendreher, um

die Hauptstehbolzen links und rechts der Stegeinheit zu drehen und so die Höhe der gesamten Tremoloeinheit zu verstellen. (Es ist nicht möglich, die Höhe einzelner Saiten zu verstellen.)

2 Verwenden Sie einen Innensechskantschlüssel (3 mm) zum Drehen der

Stehbolzen, sodass der Steg in etwa parallel zur Korpusdecke liegt.

1 Hauptbolzen 2 Sattelklemmschraube 3 Saitenklemmblock 4 Saitenklemmschraube 5 Rückbolzen 6 Feinstimmschraube

Da sich die Saitenlage durch Einstellen der hinteren Stehbolzen ändert, wird empfohlen, die endgültige Saiten- ※ lage nach Einstellen der Stehbolzen zu prüfen. Um eine Beschädigung der Gewinde zu vermeiden, lösen Sie vor dem Einstellen der Stehbolzen die Saiten ausreichend, so dass Sie beim Drehen der Bolzen nicht zu viel Kraft aufwenden müssen.

EINSTELLEN DER INTONATION

1 Verwenden Sie einen Innensechskantschlüssel (3 mm) zum Lösen der

Schrauben der Druckplättchen, und entspannen Sie die Saiten ausreichend.

2 Verwenden Sie einen Innensechskantschlüssel (2 mm) zum Lösen der

Sattelsicherungsschraube, und stellen Sie die Sattelposition ein.

Bevor Sie die Intonation prüfen, ziehen Sie die Sattelsicherungsschrau- ※ ben fest und stimmen Sie die Gitarre genau. Wenn Sie die Einstellungen abgeschlossen haben, ziehen Sie die Sattelsicherungsschrauben und die Schrauben der Klemmplättchen fest.

WECHSELN DER SAITEN

Verwenden Sie einen Innensechskantschlüssel (3 mm) zum Lösen der Schrauben der Druckplättchen, und ziehen Sie die Saite aus dem Stimmwirbel heraus.

Verwenden Sie einen Innensechskantschlüssel (3 mm) zum Lösen der Saitenstopperschrauben der Stegeinheit, ziehen Sie die Saite aus dem Sattel heraus und entfernen Sie sie.

Schneiden Sie mit einem Seitenschneider das Kugelende der neuen Saite ab.

4 Führen Sie das Ende der Saite, von dem Sie die Kugel abgeschnitten haben,

zwischen Sattel und dem Block des Saitenhalters ein, und drehen Sie die Saitenstopperschraube fest, um die Saite zu befestigen.

5 Wickeln Sie die Saite um den Stimmwirbel, und stimmen Sie sie.

Wenn Sie fertig gestimmt haben, ziehen Sie die Schrauben der Druckplättchen fest.

Hinweis

Stellen Sie vor dem Stimmen sicher, dass die Saitenstopperschrauben richtig festgezogen wurden.•

FEINSTIMMUNG

Auch wenn Sie die Schrauben der Klemmplättchen festgezogen haben, können Sie die einzelnen Saiten mit den Feinstimmschrauben stimmen. Der Einstellbereich dieser Schrauben nach dem Festziehen der Klemmplättchenschrauben ist am größten, wenn Sie vor dem Stimmen darauf achten, dass die Feinstimmschrauben etwa in der Mitte des Einstellwegs sind.

DEUTSCH

Locking Bridge

EDGE-TREMOLOSTEG

Edge■ Lo-Pro Edge■

Rückseite■

1 Messerkante 2 Sattelklemmschraube 3 Saitenklemmblock 4 Tremoloarm Buchse 5 Saitenklemmschraube 6 Feinstimmschraube 7 Tremolofeder 8 Federbefestigunsschraube

MONTAGE DES TREMOLOHEBELS

Der Tremolohebel besitzt eine Ein-/Ausrastfunktion. Halten Sie den Tremolohebel in der Beuge fest, und drücken Sie ihn fest in die entsprechende Aufnahme in der Grundplatte.

Die Festigkeit des Tremolohebels lässt sich durch Hinzufügen oder Entfernen von Teﬂ onunterlegscheiben einstellen. Wenn Sie mehrere Unterlegscheiben verwenden, wird die Festigkeit höher, wenn Sie alle Scheiben entfernen, bewegt sich der Hebel frei. Die Teﬂ on-Unterlegscheiben können mithilfe des Schlitzes diagonal hinzugefügt oder entfernt werden.

Hinweis

Wenn der Hebel auch nach dem Hinzufügen von Teﬂ onunter-• legscheiben nicht mehr richtig fest sitzt, ersetzen Sie die alten Unterlegscheiben durch neue.

EINSTELLEN DES WINKELS DER TREMOLOEINHEIT

Der Winkel der Tremoloeinheit wird eingestellt, indem das Verhältnis zwischen der Saitenspannung und der Spannung der Tremolofedern an der Korpusrückseite verändert wird. Sie erhalten die optimale Spielfähigkeit, indem Sie dieses Verhältnis so einstellen, dass das Tremolo in etwa parallel zur Korpusoberﬂ äche liegt.

Prüfen Sie den Winkel des Tremolos bei genau gestimmter Gitarre.

Wenn das Tremolo nach vorne geneigt ist, führen Sie einen Kreuzschlitzschraubendreher durch den Spalt in der Abdeckung der Tremolofedern an der Korpusrückseite ein, und ziehen Sie die Schraube an, um die Spannung der Tremolofedern zu erhöhen.

Ist das Tremolo nach hinten geneigt, lösen Sie die Schraube, um die Spannung der Tremolofedern zu verringern.

Der Winkel der Tremoloeinheit beeinﬂ usst auch die Stimmung, da sich ※ das Verhältnis zwischen Saiten- und Federspannung bei jeder Einstellung der Tremolofedern ändert. Während dieser Einstellung müssen Sie die Gitarre fortwährend nachstimmen.

DEUTSCH

TREMOLOFEDERN

Bei Auslieferung der Gitarre wurde sie mit drei parallel installierten Tremolofedern eingestellt. Wenn das Spannungsverhältnis zwischen Saiten und Tremolofedern sich deutlich verändert hat, z. B. weil Sie Saiten anderer Stärke verwenden oder die Gitarre tiefer gestimmt haben, können Sie die Anzahl der Tremolofedern oder die Stellung der Federn verändern.

Verwenden Sie einen Kreuzschlitzschraubendreher, um die Sicherungsleiste zu lösen.

Wenn Sie die Spannung erhöhen möchten, installieren Sie die äußeren beiden Tremolofedern diagonal.

Wenn Sie die Spannung verringern möchten, entfernen Sie die mittlere Tremolofeder.

Wenn Sie vier oder mehr Tremolofedern einsetzen möchten, befestigen Sie diese mittels der Schraubenlöcher, die zur Befestigung der Sicherungsleiste dienten. (Es ist dann nicht mehr möglich, die Sicherungsleiste zu montieren.)

Hinweis

Lösen Sie die Saiten ausreichend, bevor Sie Tremolofedern einsetzen oder herausnehmen. Bedenken • Sie, dass durch Entfernen aller Federn die Tremoloeinheit nicht mehr mit der Gitarre verbunden ist. Um das Tremolo wieder zu montieren, platzieren Sie die Messerkante des Tremolos sicher in der Kerbe • der Stehbolzen und setzen Sie dann die Tremolofedern ein.

STEHBOLZENSICHERUNG

Der Edge/Lo-Pro-Edge-Tremolosteg verwendet einen Sicherungsmechanismus für die Stehbolzen.

1 Führen Sie einen Innensechskantschlüssel (1,5 mm) durch die obere

Öffnung des Stehbolzens.

2 Drehen Sie die Stehbolzen-Sicherungsschraube im Uhrzeigersinn, bis sie

fest an der Ankermutter sitzt und sich nicht weiter drehen lässt.

Die Stehbolzensicherung löst sich, wenn Sie die Stehbolzen-Sicherungss- ※ chraube lösen.

EINSTELLEN DER SAITENLAGE

Verwenden Sie zum Einstellen der Höhe der gesamten Tremoloeinheit einen Innensechskantschlüssel (4mm), um die Stehbolzen links und rechts der Tremoloeinheit zu verstellen. (Es ist nicht möglich, die Höhe einzelner Saiten einzustellen.)

Hinweis

Achten Sie darauf, dass die Stehbolzensicherung gelöst ist, bevor Sie die Saitenlage einstellen.•

EINSTELLEN DER INTONATION

Verwenden Sie einen Innensechskantschlüssel (3 mm) zum Lösen der

Schrauben der Druckplättchen, und entspannen Sie die Saiten ausreichend.

Verwenden Sie einen Innensechskantschlüssel (2 mm) zum Lösen der Sattelsicherungsschrauben, und stellen Sie die Sattelposition ein.

WECHSELN DER SAITEN

Verwenden Sie einen Innensechskantschlüssel (3 mm) zum Lösen der

Schrauben der Druckplättchen, und ziehen Sie die Saite aus dem Stimmwirbel heraus.

Verwenden Sie einen Innensechskantschlüssel (3 mm) zum Lösen der Saitenstopperschrauben der Tremoloeinheit, ziehen Sie die Saite aus dem Sattel heraus und entfernen Sie sie.

Schneiden Sie mit einem Seitenschneider das Kugelende der neuen Saite ab.

Führen Sie das Ende der Saite, von dem Sie die Kugel abgeschnitten haben, zwischen Sattel und dem Block des Saitenhalters ein, und drehen Sie die Saitenstopperschraube fest, um die Saite zu befestigen.

EDGE

Lo-Pro EDGE

Wickeln Sie die Saite um den Stimmwirbel, und stimmen Sie sie.

6 Wenn Sie fertig gestimmt haben, ziehen Sie die Schrauben der

Druckplättchen fest

Wenn Sie alle Saiten zugleich entfernen, ändert sich der Winkel der Trem- ※ oloeinheit beträchtlich, weshalb wir empfehlen, die Saiten einzeln und nacheinander zu wechseln. Wenn Sie trotzdem alle Saiten gleichzeitig entfernen möchten, wird das Stimmen einfacher, wenn Sie ein Stoffstück unter die Tremoloeinheit schieben, sodass sich der Winkel der Tremoloeinheit nicht stark ändert.

Hinweis

Stellen Sie vor dem Stimmen sicher, dass die Saitenstopperschrauben richtig festgezogen wurden.•

FEINSTIMMUNG

EDGE

DEUTSCH

Lo-Pro EDGE

EDGE-III-TREMOLOSTEG

Überblick Rückseite

Messerkante

Sattelklemmschraube

Saitenklemmblock

Tremoloarm Buchse

MONTAGE DES TREMOLOHEBELS

1 Der Tremolohebel besitzt eine Ein-/Ausrastfunktion. Halten Sie den Tremolohebel in

der Beuge fest, und drücken Sie ihn fest in die entsprechende Aufnahme in der Grundplatte.

5 4

Saitenklemmschraube

Feinstimmschraube

Tremolofeder

Federbefestigunsschraube

※ Der Tremolohebel des EDGE III Herman Li Ver., montiert an einer EGEN8,

ist eine schraubbare Ausführung. Drehen Sie nach dem Einsetzen in die Aufnahme am Tremolohebel, um ihn zu befestigen.

Verwenden Sie zum Einstellen der Festigkeit des Tremolohebels einen Innensechs-

kantschlüssel (2 mm) zur Justierung der Biegemoment-Einstellschraube in der Einstellöffnung seitlich am Tremoloblock. Durch Anziehen der Biegemoment-Einstellschraube wird der Tremolohebel fester; durch Lösen der Schraube wird der Arm lockerer.

Zum Einstellen der Höhe des Tremolohebels entfernen Sie die Abdeckung der

Tremolofeder hinten an der Gitarre und verwenden Sie einen Innensechskantschlüs-

sel (3 mm) zum Drehen der Höhen-Einstellschrauben an der Unterseite des

Tremoloblocks. Eindrehen der Schrauben im Uhrzeigersinn vergrößert die Höhe.

Hinweis

Zusätzlich zur beschriebenen Biegemoment-Einstellschraube besitzt der Tremolohebel eine weitere an • der Unterseite des Tremoloblocks. Die Biegemoment-Einstellschraube an der Unterseite des Tremoloblocks wurde bereits ab Werk eingestellt; falls sie eingestellt werden muss, demontieren Sie die Tremoloeinheit von der Gitarre und stellen Sie dann die Schraube ein. Bevor Sie den Tremolohebel montieren, stellen Sie sicher, dass die Biegemoment-Einstellschraube sich nicht • gelöst hat oder herausgefallen ist.

EINSTELLEN DES WINKELS DER TREMOLOEINHEIT

1 Prüfen Sie den Winkel des Tremolos bei genau gestimmter Gitarre.

Wenn das Tremolo nach vorne geneigt ist, führen Sie einen Kreuzschlitz-

schraubendreher durch den Spalt in der Abdeckung der Tremolofedern an der Korpusrückseite ein, und ziehen Sie die Schraube an, um die Spannung der Tremolofedern zu erhöhen.

Ist das Tremolo nach hinten geneigt, lösen Sie die Schraube, um die Spannung der Tremolofedern zu verringern.

Der Winkel der Tremoloeinheit beeinﬂ usst auch die Stimmung, da sich das Verhältnis zwischen Saiten- und Fed- ※ erspannung bei jeder Einstellung der Tremolofedern ändert. Während dieser Einstellung müssen Sie die Gitarre fortwährend nachstimmen.

TREMOLOFEDERN

1 Verwenden Sie einen Kreuzschlitzschraubendreher, um die

Sicherungsleiste zu lösen.

2 Wenn Sie die Spannung erhöhen möchten, installieren Sie die äußeren

beiden Tremolofedern diagonal.

3 Wenn Sie die Spannung verringern möchten, entfernen Sie die mittlere

Tremolofeder.

Hinweis

DEUTSCH

EINSTELLEN DER SAITENLAGE

Verwenden Sie zum Einstellen der Höhe der gesamten Tremoloeinheit einen Innensechskantschlüssel (3 mm), um die Stehbolzen links und rechts derTremoloeinheit zu verstellen. (Es ist nicht möglich, die Höhe einzelner Saiten einzustellen.)

EINSTELLEN DER INTONATION

1 Verwenden Sie einen Innensechskantschlüssel (3 mm) zum Lösen der

Schrauben der Druckplättchen, und entspannen Sie die Saiten ausreichend.

2 Verwenden Sie einen Innensechskantschlüssel (2 mm) zum Lösen der

Sattelsicherungsschrauben, und stellen Sie die Sattelposition ein.

Bevor Sie die Intonation prüfen, ziehen Sie die Sattelsicherungsschrauben fest und stimmen Sie die Gitarre genau. ※ Wenn Sie die Einstellungen abgeschlossen haben, ziehen Sie die Sattelsicherungsschrauben und die Schrauben der Klemmplättchen fest.

WECHSELN DER SAITEN

1 Verwenden Sie einen Innensechskantschlüssel (3 mm) zum Lösen der

Schrauben der Druckplättchen, und ziehen Sie die Saite aus dem Stimmwirbel heraus.

2 Verwenden Sie einen Innensechskantschlüssel (3 mm) zum Lösen der

Saitenstopperschrauben der Tremoloeinheit, ziehen Sie die Saite aus dem Sattel heraus und entfernen Sie sie.

Schneiden Sie mit einem Seitenschneider das Kugelende der neuen Saite ab.

4 Führen Sie das Ende der Saite, von dem Sie die Kugel abgeschnitten haben,

zwischen Sattel und dem Block des Saitenhalters ein, und drehen Sie die Saitenstopperschraube fest, um die Saite zu befestigen.

5 Wickeln Sie die Saite um den Stimmwirbel, und stimmen Sie sie.

Wenn Sie fertig gestimmt haben, ziehen Sie die Schrauben der Druckplättchen fest.

Wenn Sie alle Saiten zugleich entfernen, ändert sich der Winkel der Tremoloeinheit beträchtlich, weshalb wir emp- ※ fehlen, die Saiten einzeln und nacheinander zu wechseln. Wenn Sie trotzdem alle Saiten gleichzeitig entfernen möchten, wird das Stimmen einfacher, wenn Sie ein Stoffstück unter die Tremoloeinheit schieben, sodass sich der Winkel der Tremoloeinheit nicht stark ändert.

Hinweis

Stellen Sie vor dem Stimmen sicher, dass die Saitenstopperschrauben richtig festgezogen wurden.•

FEINSTIMMUNG

EDGE-ZERO2-TREMOLOSTEG

Überblick■

Rückseite■ 1 Rückseite■ 2

1 Messerkante 2 Sattelklemmschraube 3 Saitenklemmblock 4 Tremoloarm Buchse 5 Saitenklemmschraube 6 Feinstimmschraube 7 Tremolzugfeder 8 Null-Punkt-Federn 9 Stopper : Null-Punkt-Stange A Tremoloblock B Federeinstellknopf C Tremolofeder D Federbefestigunsschraube

DEUTSCH

MONTAGE DES TREMOLOHEBELS

1 Der Tremolohebel besitzt eine einteilige Ein-/Ausrastfunktion mit einer

Kappe zum Einstellen des Biegemoments. Stecken Sie den Tremolohebel in die entsprechende Buchse an der Grundplatte.

2 Drehen Sie an der Biegemoment-Einstellkappe, um den Tremolohebel

zu befestigen. Der Tremolohebel wird umso fester, je stärker Sie die Biegemoment-Einstellkappe anziehen.

EINSTELLEN DES WINKELS DER TREMOLOEINHEIT / EINSTELLEN DES ZERO-POINT-SYSTEMS

・ Modelle ohne Zero-Point-System

Der Winkel der Tremoloeinheit wird eingestellt, indem das Verhältnis zwischen der Saitenspannung und der Spannung der Tremolofedern an der Korpusrückseite verändert wird. Sie erhalten die optimale Spielfähigkeit, indem Sie den Tremolohebel so einstellen, dass das Tremolo in etwa parallel zur Korpusoberﬂ äche liegt.

1 Prüfen Sie den Winkel des Tremolos bei genau gestimmter Gitarre.

2 Wenn das Tremolo nach vorne geneigt ist, führen Sie einen Kreuzschlitz-

schraubendreher durch den Spalt in der Abdeckung der Tremolofedern an der Korpusrückseite ein, und ziehen Sie die Schrauben an, um die Spannung der Tremolofedern zu erhöhen.

3 Ist das Tremolo nach hinten geneigt, lösen Sie die Schrauben, um die

Spannung der Tremolofedern zu verringern.

Da sich das Verhältnis zwischen Saiten- und Federspannung bei jeder ※ Einstellung der Spannung der Tremolofedern ändert, beeinﬂ usst der Win- kel der Tremoloeinheit auch die Stimmung. Während dieser Einstellung müssen Sie die Gitarre fortwährend nachstimmen.

・Modelle mit Zero-Point-System

Der Winkel der Tremoloeinheit wird eingestellt, indem das Verhältnis zwischen der Saitenspannung und der Spannung des Nullpunktsystems an der Korpusrückseite verändert wird. Der EdgeZero-2-Tremolosteg ist so beschaffen, dass das Tremolo in etwa parallel mit der Oberﬂ äche der Korpusdecke liegt, wenn das Nullpunktsystem richtig eingestellt ist, und es erbringt in diesem Zustand optimale Leistung. Wenn das Nullpunktsystem richtig eingestellt ist, hat die Stoppstange festen Kontakt mit dem Tremoloblock und die Stoppstange berührt den Stopper.

1 Prüfen Sie das Nullpunktsystem bei genau gestimmter Gitarre.

Wenn die Stoppstange den Stopper nicht berührt (d. h. wenn der Tremolo-

block die Stoppstange anhebt), drehen Sie an der Federeinstellschraube an der Korpusrückseite in Richtung „Plus“, um die Hauptfeder zu spannen

3 Wenn der Tremoloblock keinen Kontakt mit der Stoppstange hat (d. h.

wenn das Tremolo nach hinten geneigt ist), drehen Sie an der Federeinstellschraube an der Korpusrückseite in Richtung „Minus“, um die Hauptfeder zu entspannen.

TREMOLOFEDER / NULLPUNKTSYSTEM

・Modelle ohne Zero-Point-System

Bei Auslieferung wurde die Gitarre mit drei parallel installierten Tremolofedern ausgestattet. Wenn das Spannungsverhältnis zwischen Saiten und Tremolofedern sich deutlich verändert hat, z. B. weil Sie Saiten anderer Stärke verwenden oder die Gitarre tiefer gestimmt haben, können Sie die Anzahl der Tremolofedern oder die Stellung der Federn verändern.

1 Verwenden Sie einen Kreuzschlitzschraubendreher, um die

Sicherungsleiste zu lösen.

2 Wenn Sie die Spannung erhöhen möchten, installieren Sie die äußeren

beiden Tremolofede

3 Wenn Sie die Spannung verringern möchten, entfernen Sie die mittlere

Tremolofeder.

rn diagonal.

Hinweis

Lösen Sie die Saiten ausreichend, bevor Sie Tremolofedern einsetzen oder herausnehmen.• Bedenken Sie, dass durch Entfernen aller Federn die Tremoloeinheit nicht mehr mit der Gitarre verbunden ist. Um das Tremolo wieder zu montieren, platzieren Sie die Messerkante des Tremolos sicher in der Kerbe der • Stehbolzen und setzen Sie dann die Tremolofedern ein.

・Modelle mit Zero-Point-System

Wenn Sie das Nullpunktsystem deaktivieren, können Sie es als herkömmliches schwebendes Tremolo verwenden. Wenn das Nullpunktsystem deaktiviert ist, wird der Winkel, in dem das Tremolo befestigt ist, durch die Balance zwischen der Saitenspannung und der Spannung der Hauptfedern des Tremoloblocks bestimmt. Für optimale Spielfähigkeit stellen Sie das Tremolo so ein, dass es in etwa parallel zur Korpusdecke liegt.

1 Entfernen Sie die Stoppstange und die Nebenfeder, während Sie den Hebel

in Aufwärtsstellung halten (d. h. so, dass der Tremoloblock von der Stoppstange entfernt ist).

2 Prüfen Sie den Winkel des Tremolos bei genau gestimmter Gitarre. 3 Ist das Tremolo nach vorne geneigt, drehen Sie die Federeinstellschraube in

Richtung „Plus“, um die Spannung der Hauptfeder zu erhöhen.

4 Ist das Tremolo nach hinten geneigt, drehen Sie die Federein-

stellschraube in Richtung „Minus“, um die Spannung der Hauptfeder zu verringern.

Bei deaktiviertem Nullpunktsystem beeinﬂ usst der Winkel der Tremoloeinheit ※ auch die Stimmung, da sich das Verhältnis z nung bei jeder Einstellung der Spannung der Tremolofedern ändert. Während dieser Einstellung müssen Sie die Gitarre fortwährend nachstimmen

STEHBOLZENSICHERUNG

wischen Saiten- und Federspan-

Der Edge/Zero2-Tremolosteg verwendet einen Sicherungsmechanismus für die Stehbolzen.

Führen Sie einen Innensechskantschlüssel (2 mm) durch die obere Öffnung des Stehbolzens.

2 Drehen Sie die Stehbolzen-Sicherungsschraube im Uhrzeigersinn,

bis sie fest an der Ankermutter sitzt und sich nicht weiter drehen lässt. The stud lock will be released when you loosen the stud lock bolt. ※

DEUTSCH

EINSTELLEN DER SAITENLAGE

Verwenden Sie zum Einstellen der Höhe der gesamten Tremoloeinheit einen Innensechskantschlüssel (3 mm), um die Stehbolzen links und rechts der Tremoloeinheit zu verstellen. (Es ist nicht möglich, die Höhe einzelner Saiten einzustellen.)

Hinweis

Stellen Sie vor dem Stimmen sicher, dass die Saitenstopperschrauben richtig festgezogen wurden.•

EINSTELLEN DER INTONATION

Verwenden Sie einen Innensechskantschlüssel (3 mm) zum Lösen der Schraubender Druckplättchen, und entspannen Sie die Saiten ausreichend.

Verwenden Sie einen Innensechs-

kantschlüssel (2 mm) Sattelsicherungsschrauben, und stellen Sie die Sattelposition ein.

zum Lösen der

WECHSELN DER SAITEN

1 Verwenden Sie einen Innensechskantschlüssel (3 mm) zum Lösen der Schrauben der Druckplättchen, und ziehen

Sie die Saite aus dem Stimmwirbel heraus.

2 Verwenden Sie einen Innensechskantschlüssel (3 mm) zum Lösen der Saitenstopperschrauben der Tremoloeinheit,

ziehen Sie die Saite aus dem Sattel heraus und entfernen Sie sie.

3 Schneiden Sie mit einem Seitenschneider das Kugelende der neuen Saite ab.

4 Führen Sie das Ende der Saite, von dem Sie die Kugel abgeschnitten haben,

zwischen Sattel und dem Block des Saitenhalters ein, und drehen Sie die Saitenstopperschraube fest, um die Saite zu befestigen.

5 Wickeln Sie die Saite um den Stimmwirbel, und stimmen Sie sie.

Wenn Sie fertig gestimmt haben, ziehen Sie die Schrauben der Druckplättchen fest.

Wenn Sie bei Tremolostegen, die nicht mit dem Nullpunktsystem aus- ※ gestattet sind, alle Saiten zugleich entfernen, ändert sich der Winkel der Tremoloeinheit beträchtlich, weshalb wir empfehlen, die Saiten einzeln und nacheinander zu wechseln. Wenn Sie trotzdem alle Saiten gleichzeitig entfernen möchten, wird das Stimmen einfacher, wenn Sie ein Stoffstück unter die Tremoloeinheit schieben, sodass sich der Winkel der Tremoloeinheit nicht stark ändert.

Hinweis

Stellen Sie vor dem Stimmen sicher, dass die Saitenstopperschrauben richtig festgezogen wurden.•

FEINSTIMMUNG

ZR-TREMOLOSTEG

Überblick■ Rückseite■

1 Sattelklemmschraube 2 Saitenklemmblock 3 Tremoloarm Buchse 4 Saitenklemmschraube 5 Feinstimmschraube 6 Mensureinstellschraube

MONTAGE DES TREMOLOHEBELS

1 Der Tremolohebel besitzt eine einteilige Ein-/Ausrastfunktion mit einer

Kappe zum Einstellen des Biegemoments. Stecken Sie den Tremolohebel in die entsprechende Buchse an der Grundplatte.

7 Tremolzugfeder 8 Null-Punkt-Federn 9 Stopper : Null-Punkt-Stange A Tremoloblock B Federeinstellknopf

DEUTSCH

2 Drehen Sie an der Biegemoment-Einstellkappe, um den Tremolohebel

zu befestigen. Der Tremolohebel wird umso fester, je stärker Sie die Biegemoment-Einstellkappe anziehen.

EINSTELLEN DES WINKELS DER TREMOLOEINHEIT / EINSTELLEN DES ZERO-POINT-SYSTEMS

Der Winkel der Tremoloeinheit wird eingestellt, indem das Verhältnis zwischen der Saitenspann (Zero Point) an der Korpusrückseite verändert wird. Der ZR-Tremolosteg ist so beschaffen, dass das Tremolo in etwa parallel mit der Oberﬂ äche der Korpusdecke liegt, wenn das Nullpunktsystem richtig eingestellt ist, und es erbringt in diesem Zustand optimale Leistung. Wenn das Nullpunktsystem richtig eingestellt ist, hat die Stoppstange festen Kontakt mit dem Tremoloblock und die Stoppstange berührt den Stopper.

en Sie das Nullpunktsystem bei genau gestimmter Gitarre.

1 Prüf

Wenn die Stoppstange den Stopper nicht berührt (d. h. wenn der Tremoloblock die Stoppstange anhebt), drehen Sie an der Federeinstellschraube an der Korpusrückseite in Richtung „Plus“, um die Hauptfeder zu spannen

3 Wenn der Tremoloblock keinen Kontakt mit der Stoppstange hat (d. h.

wenn das Tremolo nach hinten geneigt ist), drehen Sie an der Federeinstellschraube an der Korpusrückseite in Richtung „Minus“, um die Hauptfeder zu entspannen.

DEAKTIVIEREN DES NULLPUNKTSYSTEMS (VERWENDUNG ALS HERKÖMMLICHES SCHWEBENDES TREMOLO)

Wenn Sie das Nullpunktsystem deaktivieren, können Sie es auch als herkömmliches schwebendes Tremolo verwenden. Wenn das Nullpunktsystem deaktiviert ist, wird der Winkel, in dem das Tremolo befestigt ist, durch die Balance zwischen der Saitenspannung und der Spannung der Hauptfedern des Tremoloblocks bestimmt. Für optimale Spielfähigkeit stellen Sie das Tremolo so ein, dass es in etwa parallel zur Korpusdecke liegt.

ung und der Spannung des Nullpunktsystems

ernen Sie die Stoppstange und die Nebenfeder, während Sie den

1 Entf

Hebel in Aufwärtsstellung halten (d. h. so, dass der Tremoloblock von der Stoppstange entfernt ist).

2 Prüfen Sie den Winkel des Tremolos bei genau gestimmter Gitarre.

3 Ist das Tremolo nach vorne geneigt, drehen Sie die Federeinstellschraube

in Richtung „Plus“, um die Spannung der Hauptfeder zu erhöhen.

4 Ist das Tremolo nach hinten geneigt, drehen Sie die Federeinstellschraube

in Richtung „Minus“, um die Spannung der Hauptfeder zu verringern.

※Bei deaktiviertem Nullpunktsystem beeinﬂ usst der Winkel der Tremoloeinheit auch die Stimmung, da sich

das Verhältnis zwischen Saiten- und Federspannung bei jeder Einstellung der Spannung der Tremolofedern ändert. Während dieser Einstellung müssen Sie die Gitarre fortwährend nachstimmen.

EINSTELLEN DER SAITENLAGE

EINSTELLEN DER INTONATION

1 Entfernen Sie die Intonationseinstellschrauben aus der Tremoloeinheit,

und drehen Sie diese in die Gewinde an der Tremolorückseite ein, bis die Spitze der einzelnen Schrauben die Kante der Tremoloeinheit berühren.

2 Verwenden Sie einen Innensechskantschlüssel (2 mm) zum Lösen der

Sattelsicherungsschraube, und stellen Sie die Sattelstellung mit der Intonationseinstellschraube ein.

Bevor Sie die Intonation prüfen, ziehen Sie die Sattelsicherungsschrauben ※

Bevor Sie die Intonation prüfen, ziehen Sie die Sattelsicherungsschrauben fest und stimmen Sie die Gitarre genau. Verwenden Sie einen Innensechskantschlüssel (3 mm) zum Lösen der Schrauben der Druckplättchen. Wenn Sie die Einstellungen abgeschlossen haben, ziehen Sie die Sattelsicherungsschrauben und die Schrauben der Klemmplättchen fest, und drehen Sie die Intonationseinstellschrauben wieder in die Tremoloeinheit ein.

WECHSELN DER SAITEN

Verwenden Sie einen Innensechskantschlüssel (3 mm) zum Lösen der

Schrauben der Druckplättchen, und ziehen Sie die Saite aus dem Stimmwirbel heraus.

2 Verwenden Sie einen Innensechskantschlüssel (3 mm) zum Lösen der

Saitenstopperschrauben der Tremoloeinheit, ziehen Sie die Saite aus dem Sattel heraus und entfernen Sie sie.

Schneiden Sie mit einem Seitenschneider das Kugelende der neuen Saite ab.

4 Führen Sie das Ende der Saite, von dem Sie die Kugel abgeschnitten

haben, zwischen Sattel und dem Block des Saitenhalters ein, und drehen Sie die Saitenstopperschraube fest, um die Saite zu befestigen.

5 Wickeln Sie die Saite um den Stimmwirbel, und stimmen Sie sie.

DEUTSCH

Wenn Sie fertig gestimmt haben, ziehen Sie die Schrauben der Druckplät-

tchen fest.

Hinweis

Stellen Sie vor dem Stimmen sicher, dass die Saitenstopper-• schrauben richtig festgezogen wurden.

FEINSTIMMUNG

STD-DL-TREMOLOSTEG

Gesamtansicht Ansicht von hinten

5 6

1 Messerkante 2 Sattelklemmschraube 3 Saitenklemmblock 4 Tremoloarm Buchse

MONTAGE DES TREMOLOHEBELS

1 Der Tremolohebel besitzt eine einteilige Ein-/Ausrastfunktion mit einer Kappe zum Einstellen des Biegemoments.

Stecken Sie den Tremolohebel in die entsprechende Buchse an der Grundplatte.

2 Drehen Sie an der Biegemoment-Einstellkappe, um den Tremolohebel zu befestigen.

Der Tremolohebel wird umso fester, je stärker Sie die Biegemoment-Einstellkappe anziehen.

EINSTELLEN DES WINKELS DER TREMOLOEINHEIT

123

5 Saitenklemmschraube 6 Feinstimmschraube 7 Tremolofeder 8 Federbefestigunsschraube

1 Prüfen Sie den Winkel des Tremolos bei genau gestimmter Gitarre.

2 Wenn das Tremolo nach vorne geneigt ist, führen Sie einen Kreuzschlitz-

schraubendreher durch den Spalt in der Abdeckung der Tremolofedern an der Korpusrückseite ein, und ziehen Sie die Schraube an, um die Spannung der Tremolofedern zu erhöhen.

Ist das Tremolo nach hinten geneigt, lösen Sie die Schraube, um die Span-

nung der Tremolofedern zu verringern.

TREMOLOFEDERN

1 Wenn Sie die Spannung erhöhen möchten, installieren Sie die äußeren

beiden Tremolofedern diagonal.

2 Wenn Sie die Spannung verringern möchten, entfernen Sie die mittlere

Tremolofeder.

Hinweis

EINSTELLEN DER SAITENLAGE

Verwenden Sie zum Einstellen der Höhe der gesamten Tremoloeinheit einen Innensechskantschlüssel (3mm), um die Stehbolzen links und rechts der Tremoloeinheit zu verstellen. (Es ist nichtmöglich, die Höhe einzelner Saiten einzustellen.)

EINSTELLEN DER INTONATION

Verwenden Sie einen Innensechskantschlüssel (3 mm) zum Lösen der

Schrauben der Druckplättchen, und entspannen Sie die Saiten ausreichend.

Verwenden Sie einen Innensechskantschlüssel (2 mm) zum Lösen der Sattelsicherungsschrauben, und stellen Sie die Sattelposition ein.

WECHSELN DER SAITEN

Verwenden Sie einen Innensechskantschlüssel (3 mm) zum Lösen der

Schrauben der Druckplättchen, und ziehen Sie die Saite aus dem Stimmwirbel heraus.

Verwenden Sie einen Innensechskantschlüssel (3 mm) Saitenstopperschrauben der Tremoloeinheit, ziehen Sie die Saite aus dem Sattel heraus und entfernen Sie sie.

Schneiden Sie mit einem Seitenschneider das Kugelende der neuen Saite ab.

3 4 Führen Sie das Ende der Saite, von dem Sie die Kugel abgeschnitten

haben, zwischen dem Sattel und dem Block des Saitenhalters ein, und drehen Sie die Saitenstopperschraube fest, um die Saite zu befestigen.

5 Wickeln Sie die Saite um den Stimmwirbel, und stimmen Sie sie. 6

Wenn Sie fertig gestimmt haben, ziehen Sie die Schrauben der Druckplättchen fest. Wenn Sie alle Saiten zugleich entfernen, ändert sich der Winkel der Tremoloe- ※ inheit beträchtlich, weshalb wir empfehlen, die Saiten einzeln und nacheinander zu wechseln. Wenn Sie trotzdem alle Saiten gleichzeitig entfernen möchten, wird das Stimmen einfacher, wenn Sie ein Stoffstück unter die Tremoloeinheit schieben, sodass sich der Winkel der Tremoloeinheit nicht stark ändert.

Hinweis

zum Lösen der

Stellen Sie vor dem Stimmen sicher, dass die Saitenstopperschrauben richtig festgezogen wurden.•

DEUTSCH

FEINSTIMMUNG

Non Locking Tremolo

SynchroniZR

Überblick■ Rückseite■

1Sattelklemmschraube 2TremoloarmBuchse 3Mensureinstellschraube

MONTAGE DES TREMOLOHEBELS

Der Tremolohebel besitzt eine Einrastfunktion. Halten Sie den Tremolohebel in der Beuge fest, und drücken Sie ihn fest in die entsprechende Aufnahme in der Grundplatte, bis sie einrastet.

4Tremolofeder 5TremoloblockStopper 6TremoloblockStopperschraube 7Tremoloblock 8Federeinstellknopf

Die Festigkeit des Tremolohebels lässt sich durch Drehen der DrehmomentEinstellkappe einstellen. Durch Drehen der Kappe im Uhrzeigersinn wird der Hebel fester, und durch Drehen gegen den Uhrzeigersinn wird der Hebel lockerer.

EINSTELLEN DES WINKELS DER TREMOLOEINHEIT

DerWinkelderTremoloeinheitwirdeingestellt,indemdasVerhältnis zwischenderSaitenspannungundderSpannungderTremolofedern anderKorpusrückseiteverändertwird. DasTremololässtsichoptimalspielen,wennessoeingestelltwird, dassesinetwaparallelzurKorpusdeckeliegt.

Prüfen Sie den Winkel des Tremolos bei genau gestimmter Gitarre.

Ist das Tremolo nach vorne geneigt, drehen Sie die Federeinstellschraube an der Korpusrückseite in Richtung „Plus“, um die Spannung der Tremolofedern zu erhöhen.

Ist das Tremolo nach hinten geneigt, drehen Sie die Federeinstellschraube in

Richtung „Minus“, um die Spannung der Tremolofedern zu verringern.

DasichdasVerhältniszwischenSaiten-undFederspannungbeijeder※ EinstellungderSpannungderTremolofedernändert,beeinﬂusst derWinkelderTremoloeinheitimschwebendenZustandauch dieStimmung.WährenddieserEinstellungmüssenSiedieGitarre fortwährendnachstimmen.

STOPPFUNKTION BEI ANGEHOBENEM HEBEL

DerSynchroniZR-SteghateineStoppfunktionbeiangehobenemHebel.DieseFunktionhebtden Schwebezustandauf,indemdieAufwärtsrichtungdesTremolohebelsbegrenztwird.

Achten Sie darauf, dass das Tremolo so eingestellt ist, dass es in etwa parallel zur Oberﬂ äche der Korpusdecke liegt.

Entfernen Sie die Abdeckung der Tremolofedern, und drehen Sie den Hebelstopp-Regler so, dass die Spitze des Stoppers den Tremoloblock berührt.

Stellen Sie erneut sicher, dass das Tremolo in etwa parallel zur Oberﬂ äche der Korpusdecke liegt, und drehen Sie die Federeinstellschraube an der Korpusrückseite mehrmals in Richtung „Plus“.

WenndieSpannungderTremolofederzugeringist,wirddasTremolo※ vondenSaitengezogen,sodassdieStimmungmöglicherweiseinstabil ist.WennSiewährenddesStimmensaufdiesesProblemstoßen,drehen SiedieFedereinstellschraubenochweiterinRichtung„Plus“.

DEUTSCH

EINSTELLEN DER SAITENHÖHE

ZumEinstellenderSaitenhöhestellenSiedieHöhedergesamten TremoloeinheitmiteinemInnensechskantschlüssel(3mm)ein,indem SiedieStehbolzenlinksundrechtsderTremoloeinheitverstellen.(Es istnichtmöglich,dieHöheeinzelnerSaitenzuverstellen.)

EINSTELLEN DER INTONATION

Entfernen Sie die Intonationseinstellschrauben aus der Tremoloeinheit, und

drehen Sie diese in die Gewinde an der Tremolorückseite ein, bis die Spitze der einzelnen Schrauben die Kante der Tremoloeinheit berühren.

Verwenden Sie einen Innensechskantschlüssel (2 mm) zum Lösen der Sattelsicherungsschraube, und stellen Sie die Sattelstellung mit der Intonationseinstellschraube ein.

BevorSiedieIntonationprüfen,ziehenSiedieSattelsicherungsschrauben※ festundstimmenSiedieGitarregenau.WennSiedieEinstellungen abgeschlossenhaben,ziehenSiedieSattelsicherungsschrauben unddieSchraubenderKlemmplättchenfest,unddrehenSiedie IntonationseinstellschraubenwiederindieTremoloeinheitein.

WECHSELN DER SAITEN

ZiehenSieneueSaitenauf,indemSiesievonderKorpusrückseiteher durchdenTremoloblockführen.

FAT/SAT/STD TREMOLO

TREMOLOARM-INSTALLATION

Der Tremoloarm kann leicht eingesetzt und entfernt werden. Setzen Sie den Arm in die Armöffnung an der Tremolo-Basisplatte. Ziehen Sie den Arm zum Entfernen hoch.

TREMOLOARM-EINSTELLUNG (SAT PRO2)

Zum Einstellen der Höhe des Arms entfernen Sie die TremoloFederabdeckung von der Rückseite der Gitarre und verwenden einen 3mm Innensechskantschlüssel zum drehen der Höheneinstellschraubean der Unterseite des Tremoloblocks. Durch dieses Festziehen imUhrzeigersinnwird die Höhe angehoben.

ARMDREHUNG-DREHKRAFT

Die Drehkraft des Arms kann eingestellt werden, indem der Tremolo angehoben wird und ein 1,5 mm Innensechskantschlüssel in die Schraube (A) am Tremoloblock eingesetzt wird. Durch Drehen dieser Schraube im Uhrzeigersinn wird die Arm-Drehkraft gesteigert, und durch Drehen der Schraube gegen den Uhrzeigersinn wird die Arm-Drehkraft verringert.

DEUTSCH

EINSTELLUNG DER SAITENHÖHE (SAT PRO2)

Zum Einstellen der Saitenlage jeder Saite verwenden Sie einen 1,5 mm Innensechskantschlüssel zum Drehen der Schraube auf dem Sattel (C). Die Gesamthöhe kann auf jeder Seite der SAT PRO2 Tremoloeinheit eingestellt werden. Zum Einstellen der Höhe verwenden Sie einen 3 mm Innensechskantschlüssel zum Drehen des Stutzens (D) an einer Seite des Geräts. Seien Sie beim Einstellen der Höhe der gesamten Tremoloeinheit vorsichtig; stellen Sie beide Seiten auf die gleiche Höhe ein, um optimale Tremolofunktion zu erzielen.

EINSTELLUNG DER SAITENHÖHE (FAT10/SAT10)

Die Höheneinstellung des Tremolo kann erhöht

(C)

oder gesenkt werden, indem die Drehzapfen (C) eingestellt werden, auf denen das Tremolo befestigt ist. Diese liegen an beiden Seiten vorne am Steg. Durch Drehen im Uhrzeigersinn wird das Tremolo gesenkt; durch Drehen gegen den Uhrzeigersinn wird das Tremolo angehoben.

FAT10

INTONATIONSEINSTELLUNG (SAT PRO2)

Zum Einstellen der Intonation verwenden Sie einen 1,5 mm Innensechskantschlüssel zum Drehen der Schraube an der Rückseite des Sattels (E). Drehen Sie die Schraube im Uhrzeigersinn, um den Sattel nach hinten zu bewegen, oder gegen den Uhrzeigersinn, um den Sattel nach vorne zu bewegen.

(A)

(C)

(D)

(E)

(C)

SAT10

(C)

(D)

(E)

SAT PRO2

INTONATIONSEINSTELLUNG (FAT10/SAT10)

Die Intonation kann durch Einstellen des Sattels nach vorne oder hinten mit einem Kreuzschlitzschraubenzieher (+) an der Intonationseinstellschraube hinten am Steg reguliert werden.

EINSTELLUNG DER INTONATION U. DER SAITENHÖHE (FAT 6/STD)

Die Intonation kann durch Einstellen des Sattels nach vorne oder hinten mit einer Kreuzschlitzschraube (+) hinten am Steg eingestellt werden. Die Saitenhöhe wird durch Heben oder Senken der kleinen Innensechskantschlüssel mit einem Schraubenschlüssel an einer Seite des Sattels geregelt.

ERSETZEN DER SAITEN

Zum Austauschen von Saiten fädeln Sie die neuen Saiten durch die Saitenhülsen an der Rückseite der Gitarre. Die Saiten werden dann durch den Tremoloblock gefädelt und über den Sattel geführt.

FAT/SAT (AUSGENOMMEN FAT6) EINSTELLEN DER TREMOLOFEDER

Ein Standard-Tremolo kann so eingestellt werden, dass die Tonlage angehoben werden kann, wenn der Tremoloarm zurückgezogen wird, um die Tremolo-Federn unter der Tremolo-Vertiefung an der Rückseite der Gitarre zu lösen. Ein Nachteil dieses Verfahrens ist, dass sich die Tonlage des Instruments erhöht, falls eine Saite reißt. Zur Abhilfe justieren Sie die Tremoloplatte so, dass sie bündig auf dem Körper sitzt, indem Sie die Tremolo-Federn festziehen. Wählen Sie die Anzahl und Platzierung der Tremolo-Federn entsprechend der Saitenstärke und der Tremolo-Einstellung.

01TAS01TAF

SCHWEBEND PARALLEL

Fender Ibanez Instruction Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
