FBT X-Sub 18SA Operation manual

SUB
P R O C E S S E D A C T I V E S U B W O O F E R
MANUALE D'USO
OPERATING MANUAL
MODE D'EMPLOI
BENUTZER-HANDBUCH
1
2
FBT presenta il nuovo subwoofer amplificato X-SUB 18SA, il partner perfetto delle serie X-LITE e X-PRO. Dotato di un unico woofer da 18" a prestazioni elevate, X-SUB 18SA è equipaggiato con un amplificatore da 1200W in classe D, DSP con 4 preset, che consente una vasta personalizzazione delle basse frequenze estese fino a valori medio-alti. La robustastrutturain multistrato è realizzata appositamenteperrisolvere tutte le esigenze più disparate, dal touring all'installazione fissa. Il supporto per stativo M20consenteilmontaggiodi un satellite.

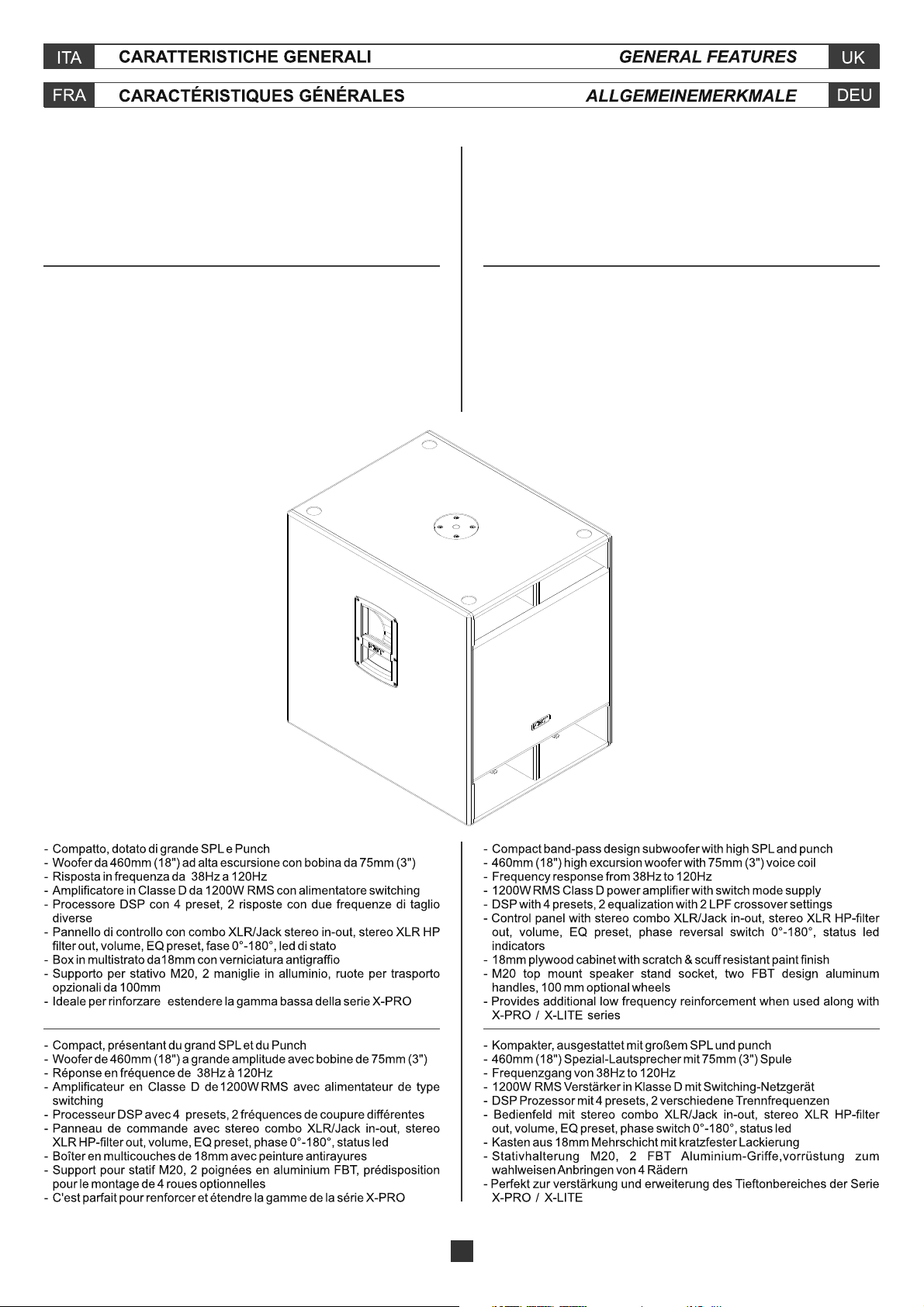

Designed as the perfect partner for the X-LITE and X-PRO series, FBT introduces the new X-SUB 18SA powered subwoofer. Loaded with a single 18" heavy duty woofer, the X-SUB 18SA is controlled by a 1200W Class D amplifier with DSP at 4 preset allowing perfect tailoring of the extended lowfrequency to the mid-high. The ruggedplywood enclosure is built to withstand touring conditions, yet crafted with italian style to suit the most elegant fixed installations. Finally, the M20 thread allows for pole mounting on a 3-waysystemdesign.
Conçu comme un partenaire parfait pour les gammes X-LITE et X-PRO, FBT présente le nouveau subwoofer optimisé X-SUB 18SA. Chargé d'un woofer 18'' haute résistance simple, le X-SUB 18SA est contrôlé par un amplificateur 1200W Classe D avec un DSPdisposant de 4 préréglages permettant une personnalisation complètedelabassefréquenceétendue à la moyenne et haute fréquence. L'enceinte en solide contreplaqué est conçue pour résister aux conditions d'un tour, et réalisée dans le style italien pour s'adapter aux installations permanentes les plus élégantes. Enfin, le filetage M20 permet de les monter sur des poteaux avec une conception à un systèmetroisvoies.
Als perfekter Partner für die X-LITE und X- PRO-Serie entworfen, führt FBT den neuen X-SUB 18SA- Subwoofer ein. Mit einem einzigen 18"­Schwerlast-Woofer geladen, wird X-SUB 18SA von einem 1200W-D­Klasse-Verstärker mit DSP bei 4 Voreinstellungen gesteuert und ermöglicht eine perfekte Anpassung der auf Mittelhoch erweiterten Niederfrequenz. Das robuste Sperrholz-Gehäuse ist gebaut, um Tourenverhältnissen standzuhalten und ist in italienischem Stil gefertigt, um den elegantesten Festinstallationen gerecht zu werden. Außerdem ermöglicht das M20-Gewinde die Mastmontage mit einem 3-Wege­Systemdesign.
X-LITE
/
/
/
X-LITE
3
FUSE
VOLTAGE SELECTOR
T4AL250V
220-240V 50Hz
T8AL250V
100-120V 60Hz
220-240V100-120V
ON
220-240V 50Hz 100-120V 60Hz
POWER
4
5
510mm / 20,07inch
651mm / 25,62inch
666mm / 26,22inch
650mm / 25,59inch
6
FUSE
VOLTAGE SELECTOR
220-240V 50Hz
100-120V 60Hz
220-240V100-120V
T4AL250V
T8AL250V
ON
IN / LINK:
220-240V 50Hz 100-120V 60Hz
prese di ingresso/uscita
POWER
bilanciate collegate in parallelo; "IN" consente il collegamento di un segnale preamplificato come, ad esempio, quello in uscita da un m i xe r. " L I NK " p er m et te i l collegamento di più diffusori con lo stesso segnale.
HP FILT. OUT:
uscita per prelevare il segnale filtrato da inviare ad un satellite amplificato sprovvisto di filtro "HP" (
N.B. per il collegamento dei satelliti della serie X-LITE / X­PRO usare l'uscita "link"
). In questo modo si evita che i due diffusori collegati operino per un tratto nello stesso intervallo di frequenza, ottenendo una risposta complessiva senza interferenze.
regola il livello generale del
LEV:
segnale.
PHASE:
questo controllo consente di ottimizzare l'allineamento di fase, cioè di ottenere una risposta in frequenza uniforme nella zona di incrocio tra sub e satellite; nella posizione "0°" l'emissione sonoradel sub è in fase con il segnale di ingresso; nella posizione "180°" l'emissione sonora è in controfase con il segnale di ingresso. Questo controllo consente di ottenere ulteriore flessibilità nella messa a punto del subwoofer ottimizzandone le prestazioni.
PRT / LMT:
questo led lampeggia per segnalarel'intervento del circuito d i l im i ta z i on e p e r e v i ta r e sovraccarico termico; nel caso di luce fissa diminuire il segnale di ingresso.
PRESET:
seleziona 4 preset ad ognuno dei quali corrisponde una con f i g ura z i one in base al le preferenze personali e all'acustica dell'ambiente di ascolto. (vedi descrizione nella sezione PRESET).

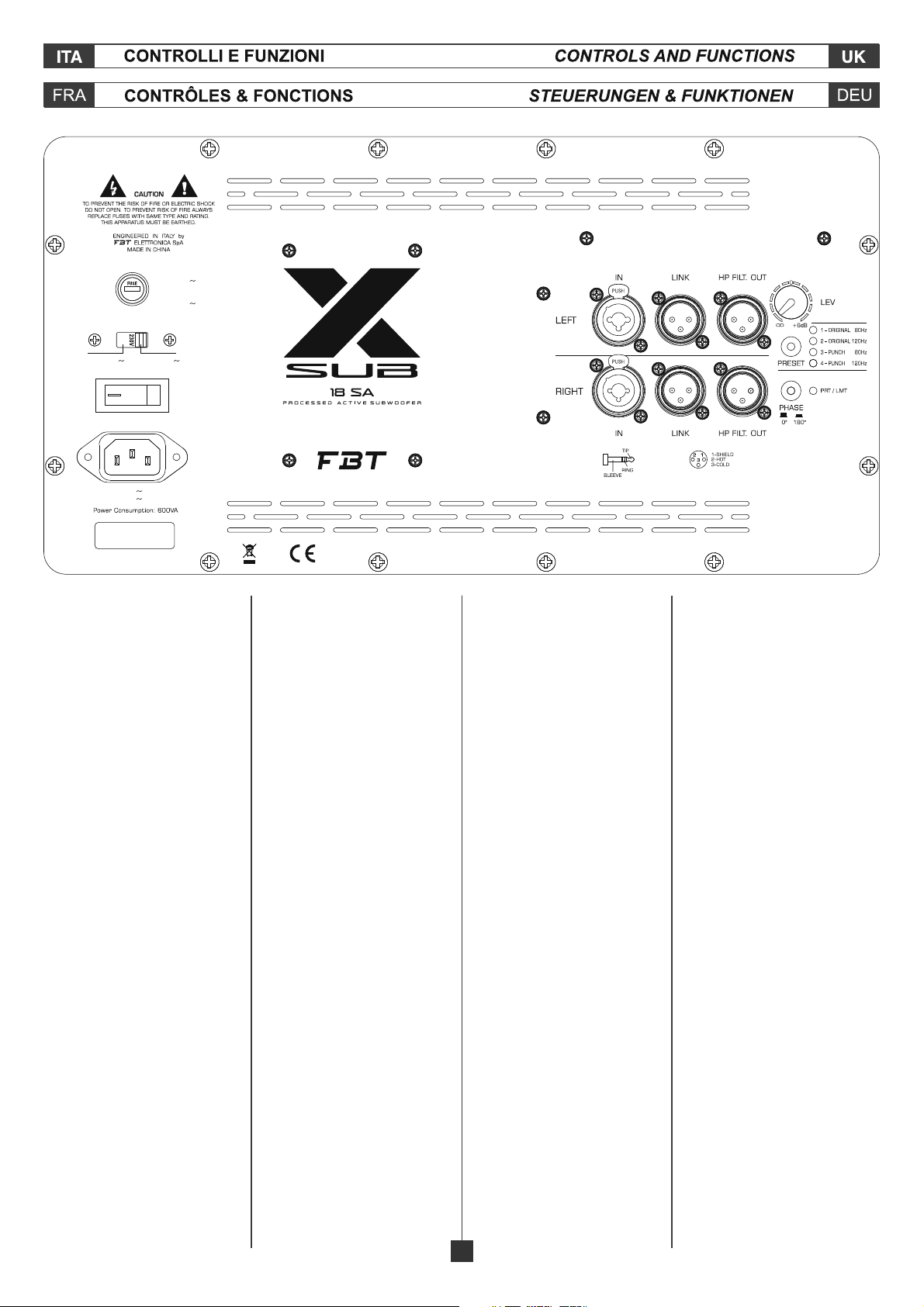

IN / LINK:
balanced input/output sockets; "IN" allows toconnect apre­amplified signalsuch as that coming, for instance, from mixer output. "LINK" allows to connect multiple speakers to thesame signal.
HP FILT. OUT:
output for taking the filtered signal and sending it to an amplified satellite without HP filter (
N.B. for the connection of X-LITE /
X-PRO satellites use the output
). This avoids having the two
"link"
connected speakers operate within the same frequency interval, and thus obtains a complex response without interference.
adjusts the signal general level.
LEV: PHASE:
the phase control allows to optimize phase alignment, i.e. to obtain a uniform frequency response in the crossover area between the sub andthe satellite. When it is set at "0°" the sound emission is in phase with the input signal; when it is set at "180°" the sound emission is in counterphase with the input signal. Thanks to this control subwoofer adjustment willbe even more flexible with a consequent performance optimization.
PRT / LMT:
led PRT/LMT flashes to signal that the current limiting circuit has intervened to prevent thermal overload; in case of steady light reduce the input signal.
PRESET:
select 4 preset each of whom corresponds to aspecific speaker configuration according to user's personal preferences and to the acoustics of the listening area (see PRESET section).
IN / LINK:
prises d'entrée/sortie équilibrées; "IN" permet la connexion d'un signal pré-amplifié comme par exemple le signal de sortie d'un mélangeur.
HP FILT. OUT:
sortie quia la fonction de prélever le signal filtré qui devra être envoyé à un satellite amplifié sans filtre HP (
N.B. en cas de connexion de satellites de la serie X-LITE / X-PRO utiliser la sortie
). De cette manière l'on évite
"link"
que les diffuseurs qui y sont br a nchés ne s e super p osent pendant un moment à l'intérieur du même intervalle de fréquence, le résultat est une réponse totale sans interférences.
il règle le niveau général du
LEV:
signal.
PHASE:
interrupteur qui sert à optimiser l'alignement de la phase, autrement dit, d'obtenir une réponse de la fréquence uniforme dans la zone de croisement entre le sub et le satellite. En position "0°" l'émission sonore du sub est en phase avec le signal d'entrée; en position "180°" l'émission sonore est en contre­phase avec le signal d'entrée. Ce contrôle permet d'obtenir encore plus de flexibilité en la mise au point du subwoofer, en optimisant ses performances.
PRT / LMT:
le voyant lumineux PRT/LMT clignote pour signaler l'intervention du circuit de limitation afi n d'é v i ter une s urc h arg e thermique; si la lumière est fixe diminuer le signal d'entrée.
PRESET:
il sélectionne 4 presets, dont chacun correspond à une co n fi g u r a ti o n d e di f f u se ur s spécifique, selon les préférences personnelles et l'acoustique de l'envir onnement d'écoute (voir section PRESET).
7
I N / L IN K :
S y m me tr ie rt e E i n / A u sg an gs b u ch se n; " I N" ermöglicht den Anschluss eines vorverstärkten Signals, wie das aus einem Mixer. "LINK" ermöglicht den Anschluss mehrer Lautsprecher mit demselben Signal.
HP F I LT. OU T:
Au sgang zur Entnahme des gefilterten Signals, das an einen verstärkten Satelliten gesendet wird oh ne HP-Filter (
BEACHTEN. Bei anschluss der Satelliten der X-LITE / X-PRO serie den Ausgang "LINK"benutzen
Regelt den allgemeinen Pegel
LEV:
).
des Signals.
PHASE:
Dieser Schalter gestattet d i e O p t i m i e r u n g d e r Ph a senau s richtu ng, d.h. eine gleichmäßige Frequenzantwort in der Crossover-Zone zwischen Sub und Satellite. Auf "0°" Stellung findet die Schallemission des Subwoofers gleichphasig zum Eingangssignal sta t t ; a u f " 1 80 ° " fin d e t d i e Schallemission gegenphasig zum Ei n g an g ss i g na l st a t t. Die s e Regelung ermöglicht noch mehr Flexibilität beim Einregulieren des Subwoofers und somit optimierte Leistungen.
PRT / LMT:
Der Led PRT/LMT blinkt, u m d i e I n t e r v e n t i o n d e r B e gr e n zu ng ss ch al tu ng z u r Vermeidung einer thermischen Überlastung anzuzeigen; sollte der Led ständig leuchten, verringern Sie das Eingangssignal.
PRESET:
Zur Auswhal der 4 Voreinstellungen, die jeweils einer L a u t s p re c he r ko n fi g ur a ti o n en t sp r ec h en , b e zü g li c h de r individuellen Vorlieben und der Akustik des Hör bere ichs (sie Abschnitt PRESET).
8
X-LITE / X-PRO X-LITE / X-PRO
N.B. per il collegamento dei satelliti della serie X-LITE / X-PRO usare l'uscita "link"
N.B. forthe connection of X-LITE / X­PRO satellites usethe output"link"
N.B. en cas de connexion de satellites de la serie X-LITE / X-PRO utiliser la sortie "link"
BEACHTEN. Bei anschluss der Satelliten der X-LITE / X-PRO serie denAusgang "LINK" benutzen
X-SUB 18SA X-SUB 18SA
9
SPEAKER
SPEAKER
X-SUB 18SA X-SUB 18SA
10
O x V
38Hz - 120Hz
1 x 460 / bobina 75
136 half space
38Hz - 120Hz
1 x 18 / coil 3
136 half space
600
510 x 666 x 650
34
600 x 740 x 740
37
38Hz - 120Hz
1 x 460 / bobine 75
136 half space
600
600
20,07 x 26,22 x 25,59
74,95
23,62x 29,13 x 29,13
81,57
38Hz - 120Hz
1 x 460 / spule 75
136 half space
600
510 x 666 x 650
34
600 x 740 x 740
37
510 x 666 x 650
34
600 x 740 x 740
37
11
CODE 39624 #11032015
