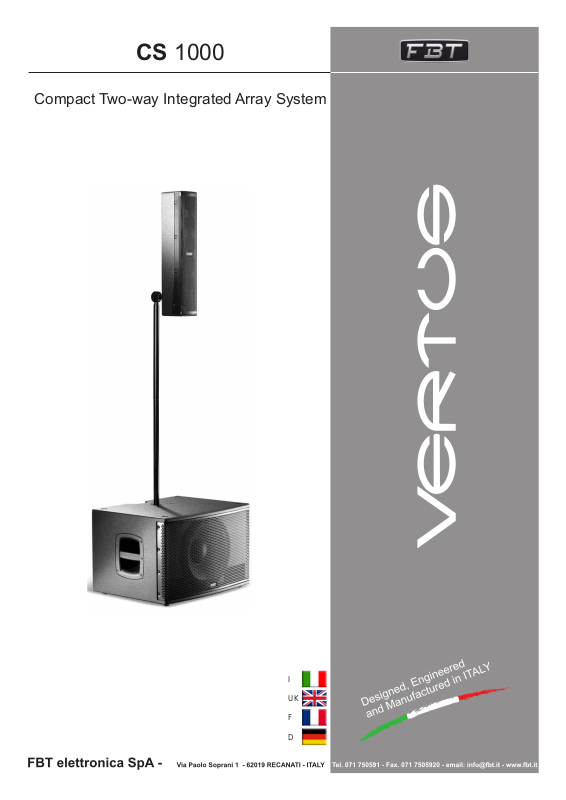

FBT CS 1000 User manual

CS 1000

Compact Two-way Integrated Array System

I
UK
F
D

7/8

10/11/12

13
14
15
16

7/8

10/11/12

13
14
15
16

1
3
4
5
6

9

1
3
4
5
6

9

7/8

10/11/12

13
14
15

7/8

10/11/12

13
14
15

2
3
4
5
6

9

16

2
3
4
5
6

9

16

1

2

VERTUS CS1000 è un sistema biamplificato composto da sub e satellite
altamente integrato, in multistrato di betulla con amplificatore da 600W RMS
per il subwoofer, 400W RMS per il satellite e alimentatore switching. Il
cabinet del subwoofer, configurato in bass reflex, dispone di un altoparlante
da 12" a lunga escursione, di un modulo di amplificazione a due canali in
Classe D ed un vano di contenimento del satellite e del palo di sospensione
dello stesso. Il satellite è passivo ed è connesso al sub tramite cavo
Speakon in dotazione; ospita sei altoparlanti al neodimio da 3" full-range a
gamma estesa. La dimensione contenuta in larghezza permette una
dispersione molto ampia, di 110° nel piano orizzontale; nel piano verticale,
invece, i sei altoparlanti disposti meccanicamente a formare un "J-array"
permettono di avere una dispersione verticale di 30° (+10° / -20°).Il sistema
è concepito per essere modulare, si possono accoppiare due sistemi in
modo assolutamente coerente e formare così un unico sistema di potenza
doppia. Il satellite inoltre è dotato di un sistema di aggancio che permette di
estendere la lunghezza del line array accoppiando due satelliti uno sopra
l'altro oppure effettuare installazioni sospese a muro. Il modulo di
amplificazione in pressofusione di alluminio, senza ventole, ha due canali
da 600W per LF e 400W per HF ( 1200W + 800W peak ) in Classe D. Il
processamento del segnale audio è totalmente digitale tramite DSP e
convertitori a bassissimo rumore. Dotato di 8 preset di equalizzazione,
consente di avere il suono appropriato ad ogni condizione di utilizzo.

A bi-amplified design, the system comprises a long excursion 12" bass
reflex subwoofer and a passive mounted satellite, linked via a Neutrik
Speakon connector and equipped with six full-range neodymium 3"
speakers. Onboard the subwoofer is a Class D, two channel amplifier,
complete with switch mode power supply, delivering 600W RMS to the
subwoofer and 400W RMS to the satellite, both of which are housed in birch
plywood enclosures.
No listener is left untouched by the VERTUS CS1000, the slim proportions
of the satellite facilitate a wide horizontal dispersion of 110°, while the
precision placement of the six 3" drivers to form a "J-array" creates a vertical
dispersion of 30° (+10° / -20°).
The VERTUS CS1000 takes a modular approach in that two systems can be
used in a dual configuration to form a totally coherent and much more
powerful solution.
The fanless amplifier module is protected by diecast aluminum, while
onboard DSP offers a choice of eight dedicated presets, each one shaped
by FBT's long experience in creating proprietary algorithms to suit every
requirement.
Finally, the VERTUS CS1000 is compact in dimension but big on sound. The
volume of the satellite can be adjusted in accordance with the subwoofer,
while a selectable high-pass filter ensures optimum reproduction.

VERTUS CS1000 est un système biamplifié composé de sub et satellite
hautement intégré, en multicouches de bouleau avec amplificateur de
600W RMS pour le subwoofer, 400W RMS pour le satellite et alimentateur
de type switching. Le cabinet du subwoofer, configuré en bass reflex,
dispose d'un haut-parleur de 12" à longue amplitude, d'un module
d'amplification à deux canaux en Classe D et d'un logement pour le satellite
et le poteau de suspension de ce dernier. Le satellite est passif et connecté
au subwoofer au moyen du câble Speakon fourni ; il dispose de six haut­parleurs au néodymium de 3" full-range à gamme étendue. La dimension
contenue en largeur permet une dispersion très ample, de 110° sur le plan
horizontal ; sur le plan vertical, en revanche, les six haut-parleurs disposés
mécaniquement pour former un « J-array » permettent d'avoir une
dispersion verticale de 30° (+10° / -20°). Le système est conçu pour être
modulé, il est possible de coupler deux systèmes de manière absolument
cohérente et former ainsi un système unique de puissance double. En outre,
le satellite est doté d'un système de fixation qui permet d'étendre la longueur
du « line array » en couplant deux satellites, l'un sur l'autre, ou d'effectuer
des installations suspendues au mur. Le module d'amplification sous
pression en aluminium, sans ventilateurs, dispose de deux canaux de 600W
pour LF et 400W pour HF (1200W + 800W peak) en Classe D. Le traitement
du signal audio est entièrement numérique via DSP et des convertisseurs
au bruit très faible. Doté de 8 préréglages d'égalisation, il permet d'avoir le
son approprié dans toute condition d'utilisation.

Il subwoofer dispone di un modulo amplificatore in classe D ad alta
efficienza con alimentatore switching inscatolato in un guscio in
pressofusione di alluminio. Questo permette di proteggere l'elettronica da
polvere, evitare qualsiasi perdita d'aria dai controlli che causerebbe
fastidiosi rumori, massimizzare la dissipazione di calore sfruttando anche la
ventilazione del woofer evitando l'uso di ventole di raffreddamento.

VERTUS CS1000 ist ein bi-verstärktes System, bestehend aus Subwoofer
und einem hoch integrierten Satelliten, aus Birkensperrholz mit Verstärker
600W RMS für den Subwoofer, 400W RMS für den Satelliten und
Schaltnetzteil. Die Subwoofer-Box, die in Bass-Reflex konfiguriert ist,
verfügt über einen 12"-Lautsprecher mit langem Hub, ein 2-Kanal­Verstärkermodul in Class D und eine Aufnahmeaussparung für den
Satelliten sowie des Stativs zu dessen Hängebefestigung. Der Satellit ist
passiv und an den Subwoofer mittels Speakon-Kabel, das mitgeliefert wird,
angeschlossen; er besitzt sechs 3"-Neodym-Breitband-Lautsprecher Full­Range. Die begrenzte Breitenabmessung ermöglicht eine sehr weite
Abstrahlung, von 110° auf der horizontalen Ebene; auf der vertikalen Ebene
ermöglichen die sechs Lautsprecher, die mechanisch dergestalt
angeordnet sind, dass sie ein "J-Array" bilden, eine vertikale Abstrahlung
von 30° (+10° -20°). Das System ist in Modulbauweise konzipiert, so dass
zwei Systeme auf absolut kohärente Weise miteinander kombiniert werden
können und so ein einziges System von doppelter Stärke bilden. Der Satellit
ist außerdem mit einem Kopplungssystem ausgestattet, mit welchem die
Länge des Line-Arrays verlängert werden kann, indem zwei Satelliten
übereinander gekoppelt werden oder um an der Wand aufgehängte
Installationen vorzunehmen. Das Verstärkermodul aus Druckguss­Aluminium, ohne Lüfter, hat zwei Kanäle 600W für Niedrigfrequenz und
400W für Hochfrequenz (1200W + 800W Peak) in Class D. Die Audio­Signalverarbeitung erfolgt vollkommen digital mittels DSP und mit sehr
geräuscharmen Konvertern. Verfügt über 8 Equalizer-Presets, für den
passenden Klang bei jeder Benutzungsbedingung.

The subwoofer display a high- efficiency Class D power amplifier module
with switching power supply enclosed in a die-cast aluminium chassis. This
permits to protect the electronics against dust, avoid any air loss through the
controls which would cause annoying noises, maximize healt loss by using
the woofer ventilation instead of a cooling fan.

Subwoofer présentent un module amplificateur en Classe D à haute
efficacité avec alimentateur de type switchingmis en boîte dans une
enveloppe sous pression en aluminium. Cette enveloppe permet de
protéger la partie électronique de la poussière, d'éviter toute perte d'air des
contrôles qui causerait des bruits ennuyeux, de maximiser la dissipation de
la chaleur en exploitant même la ventilation du woofer et en évitant l'emploi
de ventilateurs de refroidissement.

Die Systeme verfügen über ein Verstärker Modul in Klasse D mit
eingekapseltem Switching-Netzgerät aus Aluminiumdruckgussgehäuse.
Dies schützt die Elektronik vor Staub, vermeidet Luftverlust an den
Regelungen, der lästigen Lärm produzieren würde, und maximiert den
Wärmeverlust, indem auch die Wooferlüftung genutzt wird und zusätzliche
Abkühlräder vermieden werden.

3

APPRONTAMENTO PREPARATION

PREPARATION VORBEREITUNG

La custodia contenente i pali di sostegno, la cavetteria ed il satellite stesso
sono completamente integrati nel vano posteriore del subwoofer, dove un
sistema di tenuta a pulsante permette di sbloccare / bloccare il satellite.

Le conteneur des poteaux de support, les câbles et le satellite sont
entièrement intégrés dans le compartiment arrière du subwoofer, où le
système de tenue par bouton permet de débloquer/bloquer le satellite.

PREMERE PER SBLOCCARE

PRESS TO UNLOCK

APPUYER POUR DÉBLOQUER

DRÜCKEN ZUM LÖSEN

Speaker stand and cables, as well as the satellite itself, are all built-in on the
rear of the subwoofer, where a push button system locks /unlocks the
satellite.

Der Aufbewahrungskasten für die Stative, die Kabel und den Satelliten
selbst sind vollkommen im hinteren Raum des Subwoofers integriert, wo
mittels eines Drucktasten-Haltesystems der Satellit gelöst / geklemmt

4

- Prima di collegare il sistema alla rete elettrica accertarsi che la tensione di
alimentazione corrisponda con quella indicata nel retro dell'apparecchio.

- La presa di alimentazione comprende anche il vano portafusibile.

- I fusibili difettosi devono essere assolutamente sostituiti con altri che
abbiano valore e caratteristiche elettriche uguali.

- L'utilizzo di altri tipi di fusibili, soprattutto se di portata maggiore,
potrebbero danneggiare il Vostro apparato.

- Prima di sostituire il fusibile scollegare l'apparecchiatura dalla presa di
alimentazione.

- Before connecting the apparatus to the mains, make sure the supply
voltage matches the one indicated on the back of the apparatus.

- The power socket also included a fuse box.

- Faulty fuses shall be replaced only with fuses having the same electrical
features and value.

- Different fuses, mainly if featuring higher capacity, could damage the
device.

- Before replacing the fuse disconnect the device from the power socket.

- Avant de brancher l'appareil au réseau électrique vérifiez que la tension
d'alimentation correspond à celle indiquée au derrière de l'appareil.

- La prise d'alimentation inclut même le logement du fusible.

- Les fusibles défectueux doivent être nécessairement remplacés avec des
autres qui ont la valeur et les caractéristiques électriques égales.

- L'emploi d'autres types de fusibles, surtout si plus puissants, pourrait
abîmer votre appareil.

- Avant de remplacer le fusible, débrancher la prise d'alimentation de
l'appareil.

CAUTION:

EQUIPMENT TO RAIN OR MOISTURE.

SHOCK DO NOT OPEN. NEVER EXPOSE THIS

TO PREVENT THE RISK OF FIRE OR ELECTRIC

220-230V 50/60Hz

T4AL - 250V

640W

O

220V 120V

- Vor dem anschließen des Geräts, an das Stromnetz überzeugen Sie sich
bitte, dass die Speisespannung der rückseitig am Gerät angeführten
entspricht.

- Die Strombuchse umfasst auch ein Sicherungsfach.

- Defekte Sicherungen sind unbedingt durch gleichartige und-wertige zu
ersetzen.

- Das Gerät von der Versorgungssteckbuchse abtrennen, bevor man die
Sicherung ersetzt.

- Die Verwendung von anderen Sicherungen, vor allem mit höherer
Leistung, könnte Ihr Gerät beschädigen.

CAUTION:

EQUIPMENT TO RAIN OR MOISTURE.

SHOCK DO NOT OPEN. NEVER EXPOSE THIS

TO PREVENT THE RISK OF FIRE OR ELECTRIC

T8AH - 250V

120V 60Hz

640W

O

5

6

Il palo di sospensione è composto da due sezioni (A e B, vedi figura

1), di cui una telescopica, in modo da consentire di variare l'altezza
del satellite rispetto al subwoofer. La connessione tra il palo e il
satellite avviene tramite uno snodo che permette l'angolazione
verticale del top, orientando così le alte frequenze esattamente
nell'area di ascolto desiderata.

As with all FBT products, graceful but effective engineering is at the
heart of the VERTUS CS1000, as exemplified by the mounting pole;
the pole consists of two sections (A and B, see fig.1), one of whom is
telescopic, so as to allow adjusting satellite height with respect to
the subwoofer, while a custom joint provides continuous vertical
adjustment to ensure precise coverage in every venue.

Le montant de suspension est composé de deux sections (A et B,
voir fig.1) dont une télescopique, de manière à pouvoir modifier la
hauteur du satellite par rapport au caisson de basse. La connexion
entre le poteau et le satellite est effectuée à travers une articulation
qui permet l'angulation verticale de la partie haute, en orientant
ainsi les hautes fréquences exactement dans la zone d'écoute
souhaitée.

N.B. È possibile utilizzare soltanto la sezione B per ottenere una
distanza minore (regolabile) tra sat e sub.

N.B. Il est possible d'utiliser uniquement la section B pour obtenir
une distance réduite (réglable) entre satellite et caisson de basse.

Die Aufhängungsstange besteht aus zwei Abschnitten (A und B,
siehe Abbildung 1), wovon einer teleskopisch ist, um die
Einstellung der Höhe des Satelliten bezüglich des Subwoofers
variieren zu können. Die Verbindung zwischen dem Stativ und dem
Satelliten erfolgt mittels einer Gelenkverbindung, die den vertikalen
Winkel des Tops ermöglicht, wodurch die Hochfrequenzen exakt in
Richtung des gewünschten Hörbereichs orientiert werden.

NOTE: For obtaining a smaller (adjustable) distance between
satellite and subwoofer it is possible to use only section B.

Hinweis: es ist möglich, nur den Abschnitt B zu verwenden, um eine
geringere Distanz (verstellbar) zwischen Sat und Sub zu erzielen.

B

A

1010mm / 39.76inch

A B

1732 - 2232mm / 68.18 - 87.87inch

1227 - 1727mm / 48.30 - 67.99inch

fig.1

7

375 mm / 14,76 in

388 mm / 15,27 in

264 mm / 10,39 in

565 mm / 22,24 in

116 mm

4,56 in

450 mm / 17,71 in

45 mm / 1,77 in

104 mm

4,09 in

530 mm / 20,86 in

55 mm / 2,16 in

488 mm / 19,21 in

433 mm / 17,04 in

98

200mm / 7.87in

VT-F1000

Flying bar

80mm/3.14in

28mm / 1.10in

151.5mm / 5.96in

80mm/3.14in

100mm/3.93in

100mm/3.93in

VT-W1000

Snodo a parete orientabile

Directional wall mount bracket

Articulation au mur orientable

Gelenkverbindung mit orientierbarer Wand

VT-T1000

Trolley

VT-J1000

Joint bar

Il disegno del trolley è indicativo

L'image du trolley montrée dans la figure n'est qu'indicative

Trolley drawing is for indication only

Die Zeichnung des Trolley ist nicht detailgetreu

9

L'installazione dei diffusori acustici VERTUS, impiegando gli accessori di
sospensione descritti nel presente manuale e le specifiche istruzioni di
montaggio, dovrà essere eseguita esclusivamente da personale qualificato
nel pieno rispetto delle regole e degli standard di sicurezza in vigore nel
paese in cui avviene l'installazione.
Gli accessori di sospensione sono costruiti per l'uso esclusivo con i sistemi
VERTUS e non sono stati progettati per l'uso in combinazione ad alcun altro
diffusore o dispositivo.
Ogni elemento del soffitto, pavimento o altro supporto in cui venga installato
o appeso un sistema VERTUS deve essere in grado di supportare il carico in
piena sicurezza.
Gli accessori di sospensione utilizzati devono essere agganciati e fissati in
sicurezza sia al diffusore che al soffitto o ad altro supporto. Quando si
montano componenti su soffitti, pavimenti o travi, assicurarsi sempre che
tutti i sistemi di aggancio e di fissaggio siano di dimensioni e di capacità di
carico appropriate.
Tutti i diffusori appesi in teatri, palasport o altri luoghi di lavoro e/o
intrattenimento, oltre al sistema di sospensione principale, devono essere
provvisti di un sistema di sicurezza secondario indipendente e di capacità di
carico adeguata; esclusivamente possono essere usati come sicurezza
secondaria cavi di acciaio e catene di costruzione a capacità di carico
certificata.

VERTUS sound speakers must be installed using the flying accessories
described in this manual and following the special assembly instructions by
qualified staff only, strictly complying with the current regulations and safety
standards in force in the country of installation.
FBT flying accessories are manufactured for their exclusive use with
VERTUS systems and have not been designed for being used with any
other speaker or device.
Any possible elements of the ceiling, floor or further supports where
VERTUS systems are to be installed shall be able to safety bear the load.
The flying accessories in use are to be coupled and secured safety to both
the sound speaker and the ceiling ( or the other support ).
When components are fitted to ceilings, floors or beams, always make sure
that all couplers and fixing elements are properly sized and have an
adequate load capacity.
Besides the main suspension system, all flying speakers in theatres, indoor
stadiums or in several other work and/or leisure facilities shall be provided
with an additional independent safety system with the adequate load
capacity. Only steel cables and chains with certified load capacity can be
used as an additional safety device.

L'installation des diffuseurs acoustiques VERTUS en utilisant les
accessoires de suspension décrits dans ce manuel et les instructions de
montage spécifiques, ne devra être effectuée que par du personnel qualifié
dans le respect des règles et des normes de sécurité en vigueur dans la
pays où cette installation a lieu.
Les accessoires de suspension FBT sont construits pour l'emploi axclusif
avec des systèmes VERTUS et ils n'ont pas été conçus pour l'emploi avec
d'autres diffuseurs ou dispositifs.
Chaque élément du plafond, du sol ou d'autres supports où l'on effectue
l'installation ou la suspension d'un système VERTUS doit être capable de
supporter la charge en toute sécurité.
Les accessoires de suspension utilisés doivent être ancrés et fixés en
sécurité aussi bien au diffuseur acoustique qu'au plafond ou à un autre
support.
Lorsqu'on monte des composants sur des plafonds, des sols ou des
poutres, vérifier toujours que tous les systèmes d'ancrage et de fixage
présentent des dimensions et des capacités de charge adéquates.
En plus du système de suspension principal, tous les diffuseurs suspendus
dans des théâtres, des palais des sports ou dans d'autres endroits de travail
et/ouv de divertissement doivent être équipés d'un système de sécurité
secondaire indépendant et ayant une capacité de charge adéquate. On ne
peut employer que des câbles en acier et des chaÎnes de construction ayant
une capacité de charge certifiée en tant que système de sécurité
secondaire.

Die Installierung der Lautsprecher VERTUS darf nur von fachkundigem
Personal unter uneingeschränkter Wahrung der im Installationsland
geltenden Regeln und Sicherheitsstandards durchgeführt werden, indem
das im Handbuch beschriebene Aufhängezubehör verwendet wird und die
spezifischen Montageanleitungen befolgt werden.
Das Aufhängezubehör FBT ist für die ausschließliche Benutzung mit den
VERTUS Systemen konstruiert und nicht für die Benutzung mit anderen
Lautsprechern oder Vorrichtungen entworfen.
Jedes Element der Decke, des Bodens oder der sonstigen Halterung, wo
ein VERTUS System installiert oder aufgehangen wird, muss geeignet sein,
um die Last bei voller Sicherheit zu tragen. Das benutzte Aufhängezubehör
muss in voller Sicherheit am Lautsprecher, sowohl als auch an der Decke
oder sonstigen Halterung angeklinkt sein.
Ve r g ewiss e r n S i e s i c h i m mer, dass a lle K uppl u n gs-un d
Befe st ig un gs sy steme angemessene Au sm aß e und g ee ig ne te
Tragfähigkeit haben, wenn die Komponenten an Decken, Balken oder auf
Böden montiert werden.
Alle Lautsprecher, die in Theater, Sporthallen oder weiteren Arbeits-und
Vergnügungsorten aufgehangen sind, müssen außer mit dem
Haupthängesystem mit angemessener Tragfähigkeit ausgestattet sein. Als
sekundäre Sicherheit dürfen nur Stahldrahtseile un Bauketten mit
bescheinigter Tragfähigkeit angewendet werden.

La FBT elettronica SpA non è responsabile di eventuali
danni a persone o cose in caso di mancato rispetto delle
presenti indicazioni o mancata verifica del fattore di
sicure zza di tutti gli elementi coinvolti nella
sospensione del sistema.

La FBT n'est responsable d'éventuels dégâts matériaux
ni de blessures corporelles en cas de non respect de ces
indications ou de non vérification du facteur de sécurité
de tous les éléments impliqués dans la suspension du
système.

FBT accepts no responsibility for any damage to people
or objects if these instructions are not complied with or
if the safety factor of all elements related to system
suspension are not properly checked.

FBT h afte t nich t für etw aige P erso nen- oder
Sachschaden, falls diese Hinweise nicht beobachtet
werden oder falls die Prüfung des Sicherheitsfaktors für
alle im Hängesystem beteiligten Elemente fehlt.

10

I diffusori della serie VERTUS possono essere installati nei seguenti modi:

- Sospensione in array tramite flying bar

- Posizionamento a stack mediante stativo, con subwoofer a terra e satellite

- Fissaggio del satellite a parete, tramite snodo.

ATTENZIONE: Selezionare con cura l'area dove installare i diffusori e
assicurarsi che la struttura sia adeguata a supportare il peso dei diffusori.
Nel caso di installazione con subwoofer a terra posizionare il sistema su una
superficie piana e non sdrucciolevole.

The speakers included in VERTUS series can be installed in the following
ways:

- Suspended array installation by flying bar

- Stack installation through pole mounting, with subwoofer on the floor and

satellite

- Wall installation of satellite, with joint.

WARNING: Carefully select the area where to install the speakers and make
sure that the structure is adequate to support the weight of boxes. When the
subwoofer is installed on the ground position the system on a flat and non­slip surface.

Les diffuseurs de la série VERTUS peuvent être installés des façons
suivantes:

- Suspension en array par barre de suspension

- Placement au sol par statif, avec subwoofer par terre et satellite

-Fixation du satellite au mur, par articulation.

ATTENTION: Choisir soigneusement l'endroit où installer les haut-parleurs
et s'assurer que la structure est suffisante pour supporter le poids des
boîtes. Dans le cas de l'installation d'un caisson d'extrêmes graves sur le sol
placer le système sur une surface plane et non glissante.

Die Lautsprecher der Serie VERTUS können in den folgenden Arten
installiert werden:

- Aufhängung im Array mittels Fly Bar

- Aufstellung übereinander mit Stativ, mit Subwoofer am Boden und Satellit

- Wandbefestigung des Satelliten mittels Gelenkverbindung

ACHTUNG: Den Bereich, wo die Lautsprecher zu installieren sind,
sorgfältig auswählen um und sicherstellen, dass die Struktur geeignet ist,
um das Gewicht der Box zu stützen. Im falle der Installation mit Subwoofer
auf dem Boden, das System auf einer flachen und nicht rutschbaren
Oberfläche positionieren.

1

2A

11

I satelliti vengono disposti uno sopra
l'altro ( quello più in alto rovesciato ).

The two satellites together end-to-end
(the upper one inverted)

Les satellites sont disposés l'un sur
l'autre (celui plus en haut à l'envers).

Die Satelliten einer über den anderen
ang eord net wer d en ( der o ber e
gekippt).

FISSAGGIO DELLA FLYING BAR

INSTALLATION OF FLYING BAR

FIXATION DE LA BARRE DE SUSPENSION

BEFESTIGUNG DER FLY BAR

FISSAGGIO DELLA JOINT BAR

INSTALLATION OF JOINT BAR

FIXATION DE LA BARRE D'ASSEMBLAGE

BEFESTIGUNG DER JOINT BAR

12

CAUTION

CAUTION:

MOISTURE.

EXPOSE THIS EQUIPMENT TO RAIN OR

TO PREVENT THE RISK OF FIRE OR

ELECTRIC SHOCK DO NOT OPEN. NEVER

220-230V 50/60Hz

T4AL - 250V

640W

O

RISK OF ELECTRIC SHOCK DO NOT OPEN

TO PREVENT THE RISK OF FIRE OR ELECTRIC

SHOCK NEVER EXPOSE THIS EQUIPMENT

TO RAIN OR MOISTURE

All accessories are specifically rated in
agreement with structural computations.
Neve r use o ther a ccess ories w hen
assembling the cabinets than the ones
pro vided by F BT; F BT wi ll de clin e
responsibility over the entire accessories
range if any component is purchased from a
different supplier.

VERTUS

0

0

LINE

MIC

-4

-6

dB

0

+6

line

+36

mic

ON

SOURCE

IN LINK

CS 1000

-1

-2

SUB LEVEL

4

3

2

1

PRESETLEVEL

ARRAY
LMT

PRT

MADE IN ITALY

0

dB

1

2

3

5

6

7

8

OFF

ON

SUB LEVEL:

regola il livello del subwoofer.

LEVEL: regola il livello generale del sistema.
PRESET: seleziona 8 preset ad ognuno dei quali corrisponde una diversa

equalizzazione, in base alle preferenze personali, alla modalità di uso del
sistema e all'acustica dell'ambiente di ascolto.

SOURCE:* posizionare l'interruttore in "LINE" se si collegano sorgenti di
segnale ad alto livello; nella posizione "MIC" se si collega un microfono.
ARRAY: attivare il selettore nella posizione "ON" quando la configurazione
del sistema prevede due sub e due satelliti in array.

ON: indica l'attivazione del sistema.
LMT/PRT: l'accensione del led indica il malfunzionamento del sistema

dovuto ad un guasto dell'amplificatore interno o all'intervento dei circuiti di
limitazione per evitare sovraccarico termico.
IN-LINK: prese di ingresso/uscita bilanciate; "IN" consente il collegamento
di un segnale preamplificato come, ad esempio, quello in uscita da un mixer;
"LINK" permette il collegamento di più diffusori con lo stesso segnale.

* Per collegare qualunque apparecchio di livello "linea" (mixer, tastiere

elettroniche, ecc...) utilizzare un cavo audio schermato. NON UTILIZZARE
MAI UN NORMALE CAVO PER DIFUSORI. Evitare l'invio di un segnale di
linea con l'interruttore LINE/MIC in posizione MIC. La posizione MIC serve
esclusivamente per il collegamento di un microfono dinamico a bassa
impedenza.

SUB LEVEL:
LEVEL: il règle le niveau général du signal.
PRESET: il sélectionne 8 préréglages à chacun desquels correspond une

égalisation différente, en fonction des préférences personnelles, du mode
d'utilisation du système et de l'acoustique de l'environnement d'écoute.

SOURCE:* positionner l'interrupteur sur « LINE » si l'on connecte des
sources de signal à haut niveau ; sur « MIC » si l'on connecte un
microphone.
ARRAY: : mettre le sélecteur sur « ON » quand la configuration du système
prévoit deux subs et deux satellites en array.

ON: il indique l'attivation du système.
LMT/PRT: l'allumage de la led indique le mauvais fonctionnement du

système à cause d'une panne de l'amplificateur interne ou de l'intervention
des circuits de limitations pour éviter une surcharge thermique.
IN-LINK: prises d'entrée/sortie équilibrées; "IN" permet la connexion d'un
signal pré-amplifié comme par exemple le signal de sortie d'un mélangeur;
"LINK" permet la connexion de plusieurs diffuseurs avec le même signal.

il règle le niveau du subwoofer.

SUB LEVEL:

To adjust subwoofer level.

LEVEL: adjusts the signal general level.
PRESET: to select 8 presets, each one corresponding to a different

equalization according to the personal preferences, system use and the
acoustics of the environment.

SOURCE:* set the switch to "LINE" for the connection of high level signal
sources; set to "MIC" if you are connecting a microphone.
ARRAY: put the switch to "ON" if system configuration consists in an array
with two subwoofers and two satellites.

ON: indicates that the system is on.
LMT/PRT: if this led lights up there is a system malfunction due to an internal

amplifier failure or to the intervention of current limiting circuits against
thermal overload.
IN-LINK: balanced input/output sockets; "IN" allows to connect a pre­amplified signal such as that coming, for instance, from mixer output; "LINK"
allows to connect multiple speakers to the same signal.

* When connecting any "line" level device (mixer, electronic keyboard, etc.)

use a shielded audio cable. NEVER USE A SPEAKER CABLE . Avoid
sending a line signal with the MIC/LINE switch in the MIC position. The
MIC/LINE switch should only be placed in the MIC position when connecting
a low impedance dynamic microphone.

SUB LEVEL:
LEVEL: Regelt den allgemeinen Pegel des Signals.
PRESET: zum Anwählen von 8 Presets, denen jeweils eine andere

Equalisierung entspricht, je nach persönlichen Vorlieben, den
Benutzungsmodalitäten des Systems und der Akustik des Hörambientes.

SOURCE:* den Schalter auf "LINE" stellen, wenn man Signalquellen von
hohem Level anschließt; auf die Position "MIC" stellen, wenn man ein
Mikrofon anschließt.
ARRAY: den Wählschalter auf die Position "ON" schalten, wenn die
Systemkonfiguration zwei Subwoofer und zwei Satelliten im Array vorsieht.

ON: Zeigt die Einschaltung des Systems an.
LMT/PRT: Das Aufleuchten dieser Led zeigt eine Fehlfunktion des Systems

an, auf Grund eines Ausfalls des internen Verstärkers oder wegen der
Sicherung, um thermische Überladung zu vermeiden.
IN-LINK: Symmetrierte Ein/Ausgangsbuchsen; "IN" ermöglicht den
Anschluss eines vorverstärkten Signals, wie das aus einem Mixer; "LINK"
ermöglicht den Anschluss mehrerer Lautsprecher mit demselben Signal.

reguliert den Pegel des Subwoofers.

* Pour la connexion de tout appareil en niveau ligne (table de mixage,

clavier électronique, etc.) utilisez un cable audio blindé. NE JAMAIS
UTILISER UN CÂBLE D'ENCEINTE. Evitez d'envoyer un signal ligne avec
le commutateur MIC/LINE en position MIC. Le commutateur MIC/LINE ne
doit être position sur MIC que lorsque vous connectez un microphone
dynamique à basse impédance.

* Schließen Sie Line-In Geräte (Mischpult, elektronisches Keyboard, etc.)

an das Aktivsystem CS1000 ausschließlich über ein speziell abgeschirmtes
audiokabel an. BENUTZEN SIE NIEMALS EIN EINFACH ES
LAUTSPRECHERKABEL. Vermeiden Sie eine direkte Line-In Verbindung
wenn der Schalter MIC/LINE auf der Position MIC steht. Der Schalter
MIC/LINE darf nur auf der Position MIC betrieben werden, wenn ein
dynamisches Mikrofon mit niedriger Impedanz.

13

VERTUS

dB

0

+6

line

+36

mic

ON

SOURCE

IN LINK

LINE

MIC

0

0

-2

-4

-6

SUB LEVEL

3

2

1

PRESETLEVEL

ARRAY
LMT

PRT

MADE IN IT

CS 1000

0

dB

-1
1

5

4

6

OFF

ON

ALY

2

3

7

8

ORIGINAL: È il preset di default con utilizzo "general purpose", adatto
quindi alla maggior parte delle applicazioni.

LIVE: Il preset ideale adatto alle applicazioni "live".
VOCAL: Permette di avere la massima intelligibilità del parlato anche in

ambienti difficili.
LOUDNESS: Tipica curva di risposta per applicazione musicale o disco,
con bassi ed acuti enfatizzati rispetto alle medie frequenze che rimangono
leggermente arretrate; è un preset molto piacevole da ascoltare a basso
volume, ma adatto anche per utilizzo del diffusore in discoteche o pubs.
DJ: Indicato per applicazioni DJ con bassi molto potenti ed acuti mai
fastidiosi.
DJ Boost: Per un ascolto piacevole e rilassante, specialmente a volumi di
ascolto contenuti.
MONITOR: Il sistema si specializza per uso come monitor; la risposta viene
compensata per tenere conto di un ascolto in campo vicino ( 1 ÷ 2 mt ).
WALL: Utilizzare questo preset quando il sistema è posizionato a ridosso di
una parete.

ORIGINAL: C'est la preset par défaut avec emploi "general purpose", apte
donc à la plupart des applications.

LIVE: le preset idéal adapté à la plupart des applications "live".
VOCAL: Il permet d'avoir le plus d'intelligibilité des dialogues même dans

des lieux difficiles.
LOUDNESS: Courbe de réponse typique pour application musicale ou
disco, avec les bas et les aigus accentués par rapport aux fréquences
médium qui restent légèrement en arrière. C'est un preset très agréable à
écouter à bas volume mais apte aussi pour l'emploi du diffuseur dans des
discothèques ou des pubs.
DJ: préconfiguration prévue pour l'emploi DJ, avec des graves très
puissants et des aigus jamais désagréables.
DJ Boost: Pour une écoute agréable et délassante spécialement aux
faibles volumes d'écoute.
MONITOR: le système est spécialisé pour l'emploi en tant que moniteur ; la
réponse est compensée en tenant compte d'une écoute dans un champ
proche (1 ÷ 2 m).
WALL: utiliser ce préréglage quand le système est positionné proche d'un
mur.

ORIGINAL: For use in general applications.
LIVE: The ideal preset for "live" applications.
VOCAL: Permits obtaining top intelligibility of spoken language even in

difficult environments.
LOUDNESS: Typical answer curve for music application or record, with
bass and treble emphasized with respect to the middle frequencies that,
instead, remain slightly in the background. This preset is very satisfaying if
listened to at low volume but is also suitable for using the speaker in discos
and pubs.

DJ: Providing all the punch and full-bodied response required by DJ users.
DJ Boost: Providing loudness contour with increased bass response for a

relaxing and very enjoyable listening, especially at low and medium volume.
MONITOR: : to use the system as stage monitor; the answer is balanced to
take into account the listening of sounds in a near field (1 ÷ 2 mt).

WALL: use this preset in case of wall installation of the system.

ORIGINAL: Ist die vorgegebene Voreinstellung mit "General-Purpose"

Nutzung und eignet sich daher für die Mehrzahl der Anwendungen.

LIVE: Voreingestellte ideal für die meisten Anwendungen "live".
VOCAL: Ermöglicht die höchste Verständlichkeit der Sprachwiedergabe,

auch bei komplizierten Umgebungen oder mit erhötem Noise Floor.
LOUDNESS: Typischer Frequenzgang für Musik-oder Discoanwendung,
wo die Bässen und Höhen, im Gegensatz zu den mi9ttleren Frequenzen,
die leicht im Hintergrund bleiben, hervorgehoben werden. Diese
Voreistellung ist bei niedriger Lautstärke angenehm, jedoch auch für den
Einsatz des Lautsprechers in Diskotheken oder Kneipen geeignet.
DJ: Voreinstellung für DJ-Anwendungen entworfen, mit sehr starken
Bässen und keinen unangenehmen Höhen.
DJ Boost: Für ein angenehmes und entspannendes Hören vor allem bei
geringer Lautstärke.
MONITOR: Das System spezialisiert sich auf die Verwendung als Monitor;
die Antwort wird kompensiert, um das Zuhören in einem nahen Bereich (1 ÷
2 m) zu berücksichtigen.
WALL: Dieses Preset verwenden, wenn das System unmittelbar hinter
einer Wand positioniert ist.

14

PRIMA DI ACCENDERE L'AMPLIFICATORE, COLLEGARE L'USCITA
AMPLIFICATA DEL SUBWOOFER ALL'INGRESSO DEL DIFFUSORE
"SATELLITE"

AVANT D'ALLUMER L'AMPLIFICATEUR, RACCORDER LA SORTIE
AMPLIFIÉE DU SUBWOOFER À L'ENTRÉE DU DIFFUSEUR «
SATELLITE »

BEFORE SWITCHING THE AMPLIFIER ON, CONNECT SUBWOOFER'S
AMPLIFIED OUTPUT TO "SATELLITE" SPEAKER INPUT

VOR DEM EINSCHALTEN DES VERSTÄRKERS, DEN VERSTÄRKTEN
AUSGANG DES Subwoofers an DEN EINGANG DES "Satelliten"­LAUTSPRECHERS ANSCHLIESSEN"

Il sistema è concepito per essere modulare,
si possono accoppiare due sistemi in modo
assolutamente coerente e formare così un
unico sistema di potenza doppia. In tal caso i
due subwoofer sono impilati, mentre i satelliti
vengono disposti uno sopra l'altro ( quello
più in alto rovesciato ).
In tal caso l'SPL massimo cresce di 6dB, la
direttività orizzontale rimane invariata,
mentre quella verticale diventa di 40° (+20° / ­20°).

The VERTUS CS1000 takes a modular
approach in that two systems can be used in
a dual configuration to form a totally coherent
and much more powerful solution. By
stacking the two subwoofers and locking the
two satellites together end-to-end (the upper
one inverted), the max. SPL of the overall
system is raised by 6 dB. Coverage is also
extended -although the horizontal dispersion
remains consistent, vertical dispersion
increases to 40° (+20° / -20°).

Le système est conçu pour être modulaire, il
est possible de coupler deux systèmes de
manière absolument cohérente et former
ainsi un système unique de puissance
double. Dans ce cas, les deux subwoofers
sont empilés, alors que les satellites sont
disposés l'un sur l'autre (celui plus en haut à
l'envers).
Dans ce cas, le SPL maximum augmente de
6dB, la directiv ité horizontale rest e
inchangée, tandis que celle verticale passe à
40° (+20°/-20°).

Das System ist in Modulbauweise konzipiert,
so dass zwei Systeme auf absolut kohärente
Weise miteinander kombiniert werden
können und so ein einziges System von
doppelter Stärke bilden. In diesem Fall sind
die zwei Subwoofer gestapelt, während die
Sat ell ite n e ine r über d en and ere n
angeordnet werden (der obere gekippt).
In diesem Fall steigt der Höchst-SPL um 6dB,
die h ori zon tal e Ric htw irk ung ble ibt
unverändert, während die vertikale 40° (+20°
/ -20°) aufweist.

15

2

600 / 400

1200 / 800

40Hz - 20kHz

bobina/coil/bobine/Spule 64mm (2,5")

bobina/coil/bobine/Spule 20mm (0,7")

320mm / 12"

6 x 70mm / 2,75"

125 / 129

110° x 30°

22

1.8

640

XLR con loop

XLR with loop

XLR avec loop

XLR mit loop

104 x 530 x 116

4,09 x 20,86 x 4,56

16

SATELLITE

5

16,40

SUBWOOFER

565 x 388 x 450

22,24x 15,27 x 17,71

30

66,13

685 x 475 x 570

26,96 x 18,70 x 22,44

34

74,95

CODE 40900#09.2016
