DTC550 直接证卡
打印机/编码器用户指南
(修订版 2.4)
部件号:L000885

仅供限制使用 Fargo Electronics, Inc.
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4),由 Fargo Electronics, Incorporated 所有
版权
所有 © 2006,Fargo Electronics, Incorporated。保留所有权利。印刷地点:美国。Fargo 向
其产品的授权经销商授予复制和向 Fargo 授权客户分发本受版权保护文档的独占权利。Fargo
授权客户系签署了“保密协议”的客户,该协议规定本文档的使用受到限制,且仅供私人使用。
本文档的修订版本号将进行更新,以反映对本文档所做的更改、更正、更新和增强。
修订控制号 日期 文档标题
修订版 2.4 2006 年 4 月 1 日 DTC550 直接证卡打印机/编码器用户指南
修订版 2.3 2006 年 4 月 1 日 DTC550 直接证卡打印机/编码器用户指南
修订版 2.2 2006 年 3 月 1 日 相同文档标题
修订版 2.1 2006 年 2 月 1 日 相同文档标题
修订版 2.0 2006 年 1 月 1 日 相同文档标题
修订版 1.0 2005 年 9 月 1 日 相同文档标题
这些参考文档已经过详尽校订,Fargo 通过它们为我们的技术、培训和用户文档提供专业、国
际性的标准、要求、指南和型号。在我们的 Fargo 文档开发过程中始终遵循每个文档的
护声明
ANSI/ISO/ASQ Q9001-2000 美国国家标准,(
。对该文档的引用并不意味着 Fargo 此时是通过 ISO 认证的公司。
副标题)质量管理系统 - 要求(由美国质量协
版权保
会质量出版社出版,地址为:P.O.Box 3005, Milwaukee, Wisconsin 53201-3005)
有关对本文档所做的更改、更正、更新或增强的任何问题,请转递至:
FARGO Electronics, Incorporated
Support Services
6533 Flying Cloud Drive
Eden Prairie, MN 55344 (USA)
(952) 941-0050
传真:(952) 941-7836
www.fargosupport.com
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
2

仅供限制使用 Fargo Electronics, Inc.
目录
简介_________________________________________________________________________ 11
安全消息(请仔细阅读)_____________________________________________________________11
安全信息(请仔细阅读)_____________________________________________________________12
DTC550 直接证卡打印机/编码器概述 ___________________________________________________13
查看 DTC550 框图 ________________________________________________________________13
介绍 DTC550 的操作顺序 __________________________________________________________16
介绍 DTC550 的启动顺序 __________________________________________________________20
介绍覆膜模块的操作顺序 __________________________________________________________21
介绍覆膜模块的启动顺序 __________________________________________________________23
第 1 部分:规格_______________________________________________________________ 24
法规遵从性、代理名单和 FCC 法规 ____________________________________________________24
法规遵从性 ______________________________________________________________________24
代理名单 ________________________________________________________________________26
FCC 法规 ________________________________________________________________________26
技术规格___________________________________________________________________________27
功能规格___________________________________________________________________________36
打印机组件:LCD 和软键控制板 ____________________________________________________46
打印机组件:打印色带 ____________________________________________________________53
打印机组件:纯树脂打印色带 ______________________________________________________54
打印机组件:热升华/树脂打印色带 _________________________________________________56
打印机组件:热升华/树脂打印色带 _________________________________________________58
打印机组件:空白证卡 ____________________________________________________________59
介绍证卡覆膜模块___________________________________________________________________61
介绍覆膜顶盖和覆膜站 ____________________________________________________________63
介绍固定销和覆膜 LED 指示灯______________________________________________________64
介绍“取消”按钮 ________________________________________________________________65
介绍“继续(暂停)”按钮 ________________________________________________________66
介绍拒绝证卡盒和证卡输出盒 ______________________________________________________67
介绍模块和打印机交互 ____________________________________________________________68
介绍模块和 LCD 显示屏交互 _______________________________________________________69
介绍模块的程控默认温度 __________________________________________________________70
介绍覆膜器温度调整 ______________________________________________________________71
介绍覆膜___________________________________________________________________________72
介绍覆膜设计 ____________________________________________________________________74
介绍可视化安全解决方案_____________________________________________________________75
VeriMarkTM 证卡 — 二维全息箔片应用 ______________________________________________75
自定义 HoloMarkTM 证卡 __________________________________________________________76
可视化安全性 — 空白证卡部件号 ___________________________________________________76
可视化安全性空白证卡 — 容限 _____________________________________________________76
VeriMarkTM — 应用规格___________________________________________________________77
HoloMarkTM 和自定义 HoloMarkTM — 应用规格 ______________________________________77
第 2 部分:设置和安装过程_____________________________________________________ 78
打印机的设置和放置_________________________________________________________________78
选择良好的安装位置 ______________________________________________________________78
关于冷凝 ________________________________________________________________________78
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
3

仅供限制使用 Fargo Electronics, Inc.
简介_______________________________________________________________________________79
时间要求 ________________________________________________________________________79
系统要求 ________________________________________________________________________79
检查 ____________________________________________________________________________80
拆开打印机包装箱 ________________________________________________________________80
装入耗材___________________________________________________________________________81
装入打印色带 ____________________________________________________________________81
插入证卡清洁架 __________________________________________________________________88
装入覆膜 ________________________________________________________________________93
连接 DTC550 打印机的电源 ________________________________________________________99
装入空白证卡 ___________________________________________________________________107
软件设置和安装过程________________________________________________________________113
安装 DTC550 打印机驱动程序 _____________________________________________________113
打印测试打印图片 _______________________________________________________________128
打印机的移动______________________________________________________________________130
将打印机移动到其他位置 _________________________________________________________130
第 3 部分:常见故障排除______________________________________________________ 131
介绍 LCD 显示屏和 LED 指示灯 ______________________________________________________131
LCD 消息故障排除 _________________________________________________________________132
通信故障__________________________________________________________________________149
解决通信故障 ___________________________________________________________________149
进卡故障__________________________________________________________________________152
解决进卡故障 ___________________________________________________________________152
解决翻转器上的塞卡故障 _________________________________________________________156
解决证卡盒塞卡错误消息 _________________________________________________________158
解决证卡盒为空错误消息 _________________________________________________________159
编码错误__________________________________________________________________________160
解决未安装磁编码器错误消息 _____________________________________________________160
解决无 ENC 响应错误消息 ________________________________________________________161
解决磁编码器故障错误消息 _______________________________________________________162
解决未安装 Prox 编码器错误消息___________________________________________________163
解决未安装智能编码器错误消息 ___________________________________________________164
解决智能编码故障错误消息 _______________________________________________________165
解决打印机的磁编码区域中的塞卡故障 _____________________________________________166
解决打印机的智能卡编码区域中的塞卡故障__________________________________________169
解决打印机不读取已编码磁道数据故障 _____________________________________________170
解决证卡上不打印磁条数据问题 ___________________________________________________173
打印过程故障______________________________________________________________________174
解决色带对齐错误消息 ___________________________________________________________174
解决打印色带错误消息 ___________________________________________________________175
解决打印色带用完错误消息 _______________________________________________________176
解决色带卡住/断裂错误消息 _______________________________________________________176
解决打印色带不正确错误消息 _____________________________________________________177
解决未知色带类型错误消息 _______________________________________________________178
解决抬纸错误消息 _______________________________________________________________178
解决色块之间打印机暂停故障 _____________________________________________________179
解决打印头温度错误消息 _________________________________________________________180
解决翻转器对齐错误消息 _________________________________________________________181
固件错误__________________________________________________________________________182
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
4

仅供限制使用 Fargo Electronics, Inc.
解决立即更新固件 _______________________________________________________________182
解决升级失败故障 _______________________________________________________________182
解决程序异常错误 _______________________________________________________________183
诊断图像问题______________________________________________________________________184
解决像素异常问题 _______________________________________________________________184
解决证卡表面瑕疵问题 ___________________________________________________________187
解决图像暗度不正确的问题 _______________________________________________________190
解决色带折皱问题 _______________________________________________________________194
解决过量树脂打印问题 ___________________________________________________________196
解决树脂打印不足问题 ___________________________________________________________199
解决证卡图像被切断或不居中问题 _________________________________________________202
解决图像质量差问题 _____________________________________________________________205
打印测试图像______________________________________________________________________206
打印打印测试图像 _______________________________________________________________206
介绍灰度/校准 YMC/K 自测 _______________________________________________________207
介绍彩色/树脂 YMCK 自测 ________________________________________________________208
介绍彩色条码 YMC 自测 __________________________________________________________209
介绍打印机设置自测 _____________________________________________________________210
介绍打印机设置自测 _____________________________________________________________211
介绍“磁测试”选项 ______________________________________________________________212
第 4 部分:证卡覆膜模块______________________________________________________ 213
调整证卡覆膜模块__________________________________________________________________213
调整证卡压平机____________________________________________________________________214
调整证卡导轨______________________________________________________________________217
调整内部证卡滑轨__________________________________________________________________223
安装证卡覆膜模块__________________________________________________________________226
DTC550 证卡覆膜模块安装套件 ______________________________________________________227
第 5 部分:打印机调整________________________________________________________ 236
使用“证卡”选项卡________________________________________________________________236
选择证卡尺寸 ___________________________________________________________________237
使用“证卡盒选择”选项 _________________________________________________________239
调整“方向”选项 _______________________________________________________________242
选择份数 _______________________________________________________________________243
使用“证卡”选项卡下的“诊断”按钮 _____________________________________________243
使用“清洁打印机”选项 _________________________________________________________244
使用“测试打印”按钮 ___________________________________________________________248
使用“关于”按钮 _______________________________________________________________250
使用“设备选项”选项卡____________________________________________________________252
调整“色带类型”选项 ___________________________________________________________253
将静态或可变文本和图像打印到荧光色块上__________________________________________255
选择“自动色带选择”选项 _______________________________________________________256
选择“自动色带选择”选项 _______________________________________________________257
调整颜色匹配 ___________________________________________________________________258
调整树脂浓淡处理 _______________________________________________________________260
使用“双面打印”选项 ___________________________________________________________261
使用“分离一组色块”选项 _______________________________________________________262
使用“先打印背面”选项 _________________________________________________________264
使用“仅打印背面”选项 _________________________________________________________265
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
5

仅供限制使用 Fargo Electronics, Inc.
使用“正面旋转 180 度”选项 _____________________________________________________267
使用“背面旋转 180 度”选项 _____________________________________________________269
使用“禁用打印”选项 ___________________________________________________________271
使用“图像颜色”选项卡____________________________________________________________273
使用“树脂打印温度 (K)”选项(正面和背面) _______________________________________280
使用“覆膜打印温度 (O)”选项 _____________________________________________________281
使用“图像颜色”选项和“默认”按钮 _____________________________________________282
使用“校准”选项卡________________________________________________________________283
使用“图像位置”控件 ___________________________________________________________285
使用“传感器”按钮 _____________________________________________________________289
使用“设置”按钮 _______________________________________________________________290
使用打印机校准实用程序 _________________________________________________________291
使用“图像暗度”选项 ___________________________________________________________292
使用“打印版面前端”选项 _______________________________________________________294
使用“打印版面后端”选项 _______________________________________________________296
使用“打印版面左端”选项 _______________________________________________________298
使用“磁化版面前端”选项 _______________________________________________________300
使用“色带张力”选项 ___________________________________________________________303
使用“磁编码”选项卡______________________________________________________________305
使用磁力选择 ___________________________________________________________________307
使用“磁道选择”选项 ___________________________________________________________309
介绍“启用 MLE 支持”复选框 ____________________________________________________311
使用“位密度”单选按钮 _________________________________________________________313
使用“字符大小”单选按钮 _______________________________________________________314
使用“ASCII 偏移量”单选按钮____________________________________________________315
使用“LRC 生成”单选按钮 _______________________________________________________316
使用“字符校验”单选按钮 _______________________________________________________317
介绍“将数据移到左侧”___________________________________________________________318
介绍 ISO 磁道位置 _______________________________________________________________319
介绍示例字符串 _________________________________________________________________ 320
发送磁道信息 ___________________________________________________________________321
介绍 ASCII 码和字符表 ___________________________________________________________322
使用“覆膜”选项卡(仅限证卡覆膜模块)__________________________________________324
选择覆膜位置 ___________________________________________________________________326
选择覆膜面 _____________________________________________________________________328
选择覆膜类型 ___________________________________________________________________329
选择覆膜类型 ___________________________________________________________________330
选择覆膜类型 ___________________________________________________________________331
调整转印停留时间和转印温度 _____________________________________________________333
选择“默认”按钮 _______________________________________________________________333
使用“覆膜/打印区域”选项卡 _______________________________________________________334
使用“覆膜/打印区域”下拉菜单 ___________________________________________________335
使用“覆膜/打印区域”单选按钮 ___________________________________________________337
使用“安全”选项(可视化安全解决方案)__________________________________________345
选择“证卡”选项卡下的“方向 — 横向”___________________________________________347
选择“可视化安全解决方案”下拉菜单(A 到 D)____________________________________348
选择“证卡”选项卡下的“方向 — 纵向”___________________________________________349
选择“可视化安全解决方案”下拉菜单(E 到 H) ____________________________________351
选择“VeriMark”单选按钮_________________________________________________________352
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
6

仅供限制使用 Fargo Electronics, Inc.
选择“HoloMark”单选按钮 ________________________________________________________353
介绍自定义 VeriMark 和 HoloMark 证卡 _____________________________________________354
介绍自定义 HoloMark 证卡 ________________________________________________________356
使用“K 色块树脂”选项卡 __________________________________________________________358
选择“整个证卡”以及“K 色块树脂”选项卡________________________________________360
选择“定义区域”以及“K 色块树脂”选项卡________________________________________361
选择“未定义区域”以及“K 色块树脂”选项卡______________________________________362
定义要激活证卡网格的区域 _______________________________________________________364
测量证卡总尺寸 _________________________________________________________________ 366
定义区域在证卡上的位置 _________________________________________________________368
选择“打印 K 下面的 YMC”选项和“仅打印 K”选项 __________________________________370
使用“打印机耗材”选项卡__________________________________________________________372
介绍色带信息 ___________________________________________________________________373
介绍色带水平指示器 _____________________________________________________________374
第 6 部分:以太网选件部分____________________________________________________ 375
简介______________________________________________________________________________375
技术规格 — 以太网选件_____________________________________________________________376
功能规格 — 以太网选件_____________________________________________________________377
网络服务 — 概述___________________________________________________________________378
介绍打印服务器 _________________________________________________________________ 378
介绍网页服务器 _________________________________________________________________ 379
介绍网络管理接口 _______________________________________________________________379
介绍 Telnet 服务器 _______________________________________________________________379
网络管理接口______________________________________________________________________380
Telnet 命令行接口 __________________________________________________________________381
启动 Telnet 会话 _________________________________________________________________381
介绍 Telnet 命令表 _______________________________________________________________383
以太网网页 — 标准过程 _____________________________________________________________392
介绍网页安全性____________________________________________________________________392
登录______________________________________________________________________________393
访问主页__________________________________________________________________________395
访问 DTC550 主页 _______________________________________________________________395
介绍以太网主页____________________________________________________________________396
介绍 DTC550 主页 _______________________________________________________________396
介绍主页类别和字段(表) _______________________________________________________397
配置网络设置______________________________________________________________________398
访问网络设置页 _________________________________________________________________ 398
介绍界面 _______________________________________________________________________400
介绍当前设置 ___________________________________________________________________401
切换到自动 IP 地址模式___________________________________________________________402
更改为静态 IP 地址模式___________________________________________________________404
使用“清除更改”按钮 ___________________________________________________________407
使用“色带信息”页________________________________________________________________408
使用“TCP/IP”页 ___________________________________________________________________410
使用“DTC550 TCP/IP 状态”网页 _________________________________________________411
使用“打印机”页__________________________________________________________________412
使用“系统日志”页________________________________________________________________415
更改日志名称 ___________________________________________________________________416
选择日志类型 ___________________________________________________________________417
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
7

仅供限制使用 Fargo Electronics, Inc.
选择日志目的地 _________________________________________________________________ 419
设置电子邮件事件记录 ___________________________________________________________421
指定 UDP 事件记录 ______________________________________________________________423
指定 TCP 事件记录_______________________________________________________________425
使用“管理”页____________________________________________________________________428
使用“系统信息”页 _____________________________________________________________428
更改根密码 _____________________________________________________________________431
使用“重新启动”页________________________________________________________________432
重新启动打印机(仅限 DTC550) __________________________________________________432
升级主固件 _____________________________________________________________________434
使用“帮助”页____________________________________________________________________442
附加过程__________________________________________________________________________443
介绍 LED 和变光开关表 _____________________________________________________________443
介绍 DTC550 的 LED 和变光开关表_________________________________________________443
介绍 DTC550 LED 表 _____________________________________________________________444
使用 Fargo 诊断实用程序升级主固件 __________________________________________________445
恢复以太网的出厂设置______________________________________________________________447
重置 DTC550 设置 _______________________________________________________________447
介绍 DTC550 网络设置 ______________________________________________________________447
介绍 DHCP 设置 _________________________________________________________________448
介绍网关设置 ___________________________________________________________________448
介绍子网掩码设置 _______________________________________________________________449
介绍 MAC 地址 __________________________________________________________________449
介绍 ANEG 设置 _________________________________________________________________450
更改 DTC550 LCD 网络设置 _________________________________________________________451
访问网络设置菜单 _______________________________________________________________451
更改 DHCP 设置 _________________________________________________________________452
更改 ANEG 设置 _________________________________________________________________453
保存地址 _______________________________________________________________________454
重置密码 _______________________________________________________________________454
访问您的打印机的 IP 地址 ___________________________________________________________455
访问 DTC550 IP 地址 _____________________________________________________________455
以太网打印机故障排除过程__________________________________________________________456
故障排除过程 ___________________________________________________________________456
验证打印机连接 _________________________________________________________________ 457
验证打印机 IP 地址_______________________________________________________________458
使用 ping 命令验证您的 PC 是否可访问打印机________________________________________459
打印测试页 _____________________________________________________________________461
介绍常见问题解答__________________________________________________________________462
词汇表____________________________________________________________________________474
第 7 部分:清洁______________________________________________________________ 478
清洁套件说明 – DTC550 打印机 ______________________________________________________478
简介 ___________________________________________________________________________478
包括的耗材 _____________________________________________________________________478
更换证卡清洁辊 _________________________________________________________________ 482
清洁滚筒和进卡辊 _______________________________________________________________489
清洁滚筒辊 _____________________________________________________________________496
清洁打印机的外部 _______________________________________________________________498
清洁打印机的内部 _______________________________________________________________498
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
8

仅供限制使用 Fargo Electronics, Inc.
清洁磁编码器 ___________________________________________________________________501
第 8 部分:诊断工具实用程序__________________________________________________ 507
选择“自测”选项卡________________________________________________________________507
选择“条形码测试证卡”按钮 _____________________________________________________509
选择“YMCK 测试证卡自测”按钮 _________________________________________________509
选择“磁自测”按钮 _____________________________________________________________510
选择“彩色条自测”按钮 _________________________________________________________510
选择“对准自测”按钮 ___________________________________________________________511
选择“设备设置自测”按钮 _______________________________________________________511
第 9 部分:Fargo 技术支持 ____________________________________________________ 512
与 Fargo 技术支持部门联系 __________________________________________________________512
读取 Fargo 打印机上的序列号 ________________________________________________________ 513
读取 Fargo 证卡打印机的生产日期__________________________________________________513
查看示例 1:序列号 80453289 _____________________________________________________513
查看示例 2:序列号 A1280224 _____________________________________________________514
第 10 部分:LCD 联机菜单导航 ________________________________________________ 515
进入 LCD 菜单并选择选项 ________________________________________________________515
使用软键和滚动按钮 _____________________________________________________________517
访问菜单选项结构树 _____________________________________________________________519
从菜单选项结构树进行选择(下面为显示内容)______________________________________520
打印 TOF 和打印 EOF 校准过程 ____________________________________________________523
使用 LCD 菜单 __________________________________________________________________525
打印自测 _______________________________________________________________________526
介绍灰度/校准 YMC/K 自测 _______________________________________________________527
介绍彩色/树脂 YMCK 自测 ________________________________________________________528
介绍证卡计数 YMC 自测 __________________________________________________________529
介绍标准树脂自测 _______________________________________________________________531
使用“磁测试”选项(仅用于磁编码模块)__________________________________________532
设置打印机 _____________________________________________________________________533
调整打印 TOF 和打印 EOF ________________________________________________________534
设置打印 TOF ___________________________________________________________________534
设置打印 EOF ___________________________________________________________________537
调整色带张力 ___________________________________________________________________539
设置打印头阻力 _________________________________________________________________ 541
调整图像暗度 ___________________________________________________________________542
更改编码器设置 _________________________________________________________________ 543
调整磁 TOF _____________________________________________________________________544
更改证卡盒设置 _________________________________________________________________ 547
调整翻转器偏移量 _______________________________________________________________548
查看耗材报告 ___________________________________________________________________549
显示证卡计数 ___________________________________________________________________550
选择系统升级(固件升级) _______________________________________________________550
第 11 部分:Fargo 技术支持 ___________________________________________________ 551
联系 Fargo 技术支持 ________________________________________________________________551
查看 Fargo 打印机上的序列号 ________________________________________________________ 552
弄清 Fargo 证卡打印机的生产时间__________________________________________________552
示例 1 说明:序列号 80453289 _____________________________________________________552
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
9

仅供限制使用 Fargo Electronics, Inc.
示例 2 说明:序列号 A1280224 ____________________________________________________552
第 12 部分:查看备件列表_____________________________________________________ 553
查看 HDP600 系列证卡打印机的备件列表____________________________________________553
术语表______________________________________________________________________ 554
索引________________________________________________________________________ 589
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
10

仅供限制使用 Fargo Electronics, Inc.
简介
安全消息(请仔细阅读)
请参见下面的 FCC 法规。
此设备符合 FCC 法规的第 15 章。 操作需符合以下两个条件:
(1) 此设备不能导致有害干扰。
(2) 此设备必须接受任何接收的干扰,包括可能导致意外操作的干扰。
注意:已对此设备进行了测试,并且测试发现,此设备符合 FCC 法规的第 15 章中对 A 类数字
设备的限制。这些限制的目的是在商业环境中操作设备时,提供合理保护以防止有害干扰。此
设备生成、使用并可能辐射无线射频能量;并且,如果未根据指导手册安装和使用,则可能导
致对无线通信的有害干扰。在居民区中操作此设备可能会导致有害干扰,这一有害干扰可能导
致需要用户纠正这一干扰并且其费用由用户自担。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
11

仅供限制使用 Fargo Electronics, Inc.
安全信息(请仔细阅读)
符号 重要安全指示
危险:
注意:
违背这些安装指导准则可导致死亡或重伤。
可引起潜在安全问题的信息均用警告符号(如下所示)加以指示。
• 为防止人身伤害,在执行附有此符号的操作前,请阅读以下安全
信息。
• 为防止人身伤害,除非另有指示,否则在进行维修前请务必拔下电
源线。
• 为防止人身伤害,请确保仅由合格人员执行这些操作过程。
本设备为静电敏感设备。如遇静电释放,可能会被损坏。
可引起潜在的静电安全问题的信息均用警告符号(如下所示)加以指示。
• 为防止损坏设备或介质,在执行附有此符号的操作前,请阅读以下安
全信息。
• 为防止损坏设备或介质,处理电路板和打印头部件或其附近的电缆
时,请遵循所有已确立的静电释放 (ESD) 过程。
• 为防止损坏设备或介质,请始终佩带适当的接地装置(例如,高质量
的接地手腕带可避免潜在的损害)。
• 为防止损坏设备或介质,除非另有指示,否则在进行任何维修前请务
必从打印机上卸下打印色带并取出卡片。
• 为防止损坏设备或介质,在使用打印机前,请摘下手上的饰物,并彻
底清洁手部以去除油渍和污垢。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
12

仅供限制使用 Fargo Electronics, Inc.
DTC550 直接证卡打印机/编码器概述
查看 DTC550 框图
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
13

仅供限制使用 Fargo Electronics, Inc.
查看 DTC550 框图(续)
1
证卡盒提升
2
证卡盒移动
3
编码/翻转器馈送
4
翻转器步进器
5
色带供应
6
色带取出
7
抬纸
电机
9
10
11
12
13
14
15
传感器
证卡检测
证卡翻转器
编码 TOF
翻转器初始位置
打印 TOF
色带传感器
色带编码器
24
25
26
27
28
29
30
部件
证卡输入辊
清洁架
翻转器辊
翻转器
编码模块
编码馈送辊
进卡辊
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
14

仅供限制使用 Fargo Electronics, Inc.
查看 DTC550 框图(续)
电机
8
进卡步进器
17
18
19
20 RFID
21
22
23
16
传感器
打印抬纸
热敏电阻
盖子联锁
释放杆
证卡盒提升
证卡盒移动
进卡
31
32
33
34
部件
滚筒辊
打印头
打印头冷却风扇
证卡输入盒
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
15

仅供限制使用 Fargo Electronics, Inc.
介绍 DTC550 的操作顺序
以下操作顺序描述 DTC550 如何通过磁编码执行双面全彩打印作业。
步骤 过程
1
从 PC 接收文件信息。
2
翻转器步进器激活并旋转翻转器,直到激活翻转器归位传感器。
3
翻转器步进器向回将翻转器旋转特定的步数(基于翻转器偏移量设置),以便
将翻转器返回到水平位置。
4
证卡检测传感器检测到在例外馈送中存在证卡。
5
证卡盒提升电机激活并降低证卡盒,直到证卡盒提升传感器检测到状态变化。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
16

仅供限制使用 Fargo Electronics, Inc.
介绍 DTC550 的操作顺序(续)
步骤 过程
6
证卡检测传感器检测到存在证卡。
如果未看到任何证卡,则发生以下情况:
a. 证卡盒提升电机激活并升高证卡盒,直到证卡盒提升传感器检测到状态
变化。
b. 证卡盒移动电机激活并移向另一个证卡盒,直到证卡盒位置传感器检测到
状态变化。
c. 证卡盒提升电机激活并降低证卡盒,直到证卡盒提升传感器检测到状态
变化。
7
8
9
10
d. 证卡检测传感器检测到存在证卡。
进卡步进器激活并将证卡馈送穿过清洁辊并馈送到翻转器。
翻转器步进器将翻转器旋转某一步数(基于编码器角度设置),以便将证卡
定位以用于编码。
编码器/翻转器馈送进卡电机将激活,直到证卡处于可供编码的位置(距翻转
位置的设定步数)。
编码馈送电机会将证卡馈送回翻转器,同时,磁编码头会将数据传输到磁
条上。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
17

仅供限制使用 Fargo Electronics, Inc.
介绍 DTC550 的操作顺序(续)
步骤 过程
11
12
13
14
15
16
17
对于每次编码和验证过程,都重复步骤 9 到步骤 10。
基于来自翻转器证卡传感器的输入,将证卡置于翻转器的中心。
翻转器步进器将翻转器旋转特定的步数(基于翻转器偏移量设置),以便将
翻转器恢复为初始位置。
进卡电机将证卡馈送到打印 TOF 传感器。
色带驱动器开启并移动,直到打印色带传感器部件发现正确的色块。然后停
止。(注意:打印色带编码器在此步骤中处于活动状态。)
抬纸电机运行并且下移打印头,直到抬纸传感器被激活。然后停止。
风扇打开(在要求时),并且将冷风吹到打印头上。(注意:打印头热敏电
阻将确定打印头的温度。)
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
18

仅供限制使用 Fargo Electronics, Inc.
介绍 DTC550 的操作顺序(续)
步骤 过程
18
19
20
21
22
23
24
色带驱动和进卡电机将激活,并且打印头刻录图像数据,直到图像数据用完
为止。
然后停止。(注意:色带编码器在此步骤中处于活动状态。)
抬纸电机运行并且上移打印头,直到抬纸传感器被激活。
然后停止。
进卡电机将证卡馈送回打印 TOF 传感器。
对适当数量的彩色/覆膜色块,重复步骤 14 到 20。
进卡电机将证卡传送回翻转器。
翻转器步进器旋转,以便反转证卡。
进卡电机激活并将证卡移到打印 TOF 传感器。 然后停止。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
19

仅供限制使用 Fargo Electronics, Inc.
介绍 DTC550 的启动顺序
步骤 过程
1
2
3
4
5
6
7
8
初始化打印机的固件。
该固件检查是否存在已安装的色带。
提升证卡盒。
风扇激活,并且被关闭。
检查所有传感器,查看在传感器下是否存在证卡。如果检测到某一证卡,则
弹出该证卡。
如果在传感器下不存在任何证卡,则前后移动辊子,查看是否存在证卡。
如果此过程检测到某一证卡,则弹出该证卡。
对准翻转器,以便允许进卡。
如果关闭“例外馈送”,则降低证卡盒以便允许装卡。
9
如果未检测到任何错误,则 LCD 屏幕将显示“就绪”。如果检测到错误,则显
示错误消息,并且 LCD 将显示“未就绪”,直到纠正错误条件。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
20

仅供限制使用 Fargo Electronics, Inc.
介绍覆膜模块的操作顺序
在证卡打印机进行打印后,LAM 操作顺序将开始。
步骤 过程
1
2
3
4
5
6
7
8
9
10
证卡馈送到覆膜模块翻转器。
证卡馈送到证卡位置传感器。
覆膜色带电机开始运转,直到上部覆膜传感器检测到标记。
进卡电机激活,以便证卡在滚筒辊上居中
。
覆膜辊提升电机运转,直到覆膜辊提升传感器检测到状态变化。
为证卡长度激活进卡电机和覆膜色带电机。
覆膜辊提升电机运转,直到覆膜辊提升传感器检测到状态变化。
证卡馈送回翻转器。
翻转器夹子咬合。
翻转器电机激活,直到证卡基于翻转器偏移量设置被反转。
11
12
13
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
翻转器夹子脱离。
证卡馈送出翻转器。
翻转器夹子咬合。
21

仅供限制使用 Fargo Electronics, Inc.
介绍覆膜模块的操作顺序(续)
步骤
14
15
16
17
过程
翻译后的正文(如前一页中所示)
翻转器电机激活,直到翻转器归位。
翻转器夹子脱离。
重复步骤 2 到步骤 7。
证卡从打印机中馈送出。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
22

仅供限制使用 Fargo Electronics, Inc.
介绍覆膜模块的启动顺序
步骤 过程
1
2
3
4
覆膜抬纸转动,直到从抬纸传感器返回顶部位置。
覆膜色带电机激活,以确定存在一卷覆膜。
覆膜翻转器将自身归位。
证卡检测传感器检查是否存在证卡,如果找到则弹出证卡。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
23

仅供限制使用 Fargo Electronics, Inc.
第 1 部分:规格
法规遵从性、代理名单和 FCC 法规
本部分内容主要向用户提供“DTC550 直接证卡打印机/编码器用户指南(修订版 2.3)”
中有关法规遵从性、代理名单以及 FCC 法规的特定信息。
法规遵从性
术语 说明
CSA
(cUL)
FCC
UL 已授权此打印机生产商可在其证卡打印机上使用支持 CSA 标准 C22.2
No. 60950-1-03 的 CSA 认证。
档案号:E145118
此证卡打印机符合 FCC 法规中第 15 章对 A 类数字设备的要求。
(注意:这些要求的目的是在商业环境中提供合理保护以防止有害干扰。)
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
24

仅供限制使用 Fargo Electronics, Inc.
法规遵从性
术语 说明
EMC
UL
证卡打印机已经过测试,符合 EN55022 A 类以及 EN 61000-3-2、
EN 61000-3-3 和 EN55024 的要求。
(注意:基于上述测试,打印机生产商保证该证卡打印机符合欧洲共同
体的所有当前 EMC 规定并且已在证卡打印机上放置 CE 标志。)
此证卡打印机归类在 UL IEC 60950-1 (2001) 信息技术设备中。
档案号:E145118
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
25

仅供限制使用 Fargo Electronics, Inc.
代理名单
术语
EMC 标准 CE、FCC、CRC c1374、EN 55022 A
安全标准
说明
类、
FCC A
EN 55024:1998、EN 61000-3-2 和 EN 61000-3-3。
UL IEC 60950-1 (2001)、CSA C22.2 No. 60950-1-03。
类、
FCC 法规
此设备符合 FCC 法规的第 15 章。操作需符合以下两个条件:
(1) 此设备不能导致有害干扰。
(2) 此设备必须接受任何接收的干扰,包括可能导致意外操作的干扰。
注意:已对此设备进行了测试,并且测试发现,此设备符合 FCC 法规的第 15 章中对 A 类数
字设备的限制。这些限制的目的是在商业环境中操作设备时,提供合理保护以防止有害干扰。
此设备生成、使用并可能辐射无线射频能量;并且,如果未根据指导手册安装和使用,则可能
导致对无线通信的有害干扰。在居民区中操作此设备可能会导致有害干扰,这一有害干扰可能
导致需要用户纠正这一干扰并且其费用由用户自担。
请参考本文档中的安全消息。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
26

仅供限制使用 Fargo Electronics, Inc.
技术规格
术语 说明
接受的标准证
卡尺寸
接受的证卡厚度 • 仅打印:0.020"(20 密耳)到 0.050"(50 密耳)/ 0.508mm
接受的证卡类型 PVC 或带抛光 PVC 层的聚酯卡;100% 聚酯卡要求使用单色树脂;
接受的证卡成分 PVC 或带抛光 PVC 层的聚酯卡;100% 聚酯卡要求使用单色树脂。
代理名单 • 安全性:UL IEC 60950-1 (2001)、CSA C22.2 No. 60950-1-03
CR-80 (3.370"L x 2.125"W / 85.6mmL x 54mmW)
CR-79 粘性背面 (3.303"L x 2.051"W / 83.9mmL x 52.1mmW)
到 1.27mm(仅用于 50 密耳证卡的单面打印)
• 打印/覆膜:0.030"(30 密耳)到 0.040"(40 密耳)/ 0.762mm
到 1.02mm
带 PVC 层的光学存储卡
• EMC:CE、FCC、CRC c1374、EN 55022 A 类、FCC A 类、
EN 55024:1998、EN 61000-3-2 和 EN 61000-3-3
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
27

仅供限制使用 Fargo Electronics, Inc.
技术规格(续)
术语 说明
仅可用于打印
安全包:
• 全彩且含荧光、树脂黑和覆膜色块,YMCFKO*,400 张
• 全彩且含荧光、两个树脂黑色块和覆膜色块,YMCFKOK*,
350 张
条形码 PVC 或带抛光 PVC 层的聚酯卡;100% 聚酯卡要求使用单色
树脂。
证卡输入盒容量 DTC550:双堆叠证卡盒,200 张(30 密耳);自动或手动送卡
证卡输出盒容量 100 张(30 密耳)
证卡清洁 具有可更换清洁辊的可拆卸证卡清洁架
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
28

仅供限制使用 Fargo Electronics, Inc.
技术规格(续)
术语 说明
颜色 最高 1670 万种颜色,每像素 256 级色
尺寸 • DTC550:10.75"H x 18.5"W x 11"D / 273mmH x 470mmW x
279mmD
• DTC550 + 覆膜:10.75"H x 30.5"W x 11"D / 273mmH x
775mmW x 279mmD
• 覆膜模块:10.25"H x 30"W x 11"D / 260mmH x 762mmW x
279mmD
显示屏 用户友好的、SmartScreen LCD 控制面板;证卡覆膜模块上的
LED 显示屏
编码选项 • ISO 磁条编码(双面式高、低磁,1、2、3 磁道)
• 接触式智能卡入位站
• 非接触式智能卡编码器(HID iCLASS、MIFARE 和 MIFARE
DESFire)
• 接触式智能卡编码器从所有 ISO7816-1/2/3/4 内存和微处理器
智能卡(T = 0、T = 1)以及同步卡读取和写入
• Prox 卡编码器(HID 只读)
• 超高
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
29

仅供限制使用 Fargo Electronics, Inc.
技术规格(续)
术语 说明
Fargo 认证的
耗材
• Fargo 证卡打印机/编码器要求使用高度专用的介质才能正常
工作。
• 为了使打印出的证卡质量最佳且经久耐用,同时为了确保打印
头的寿命最长且打印机/编码器安全可靠,只应使用 Fargo 认
证的耗材。
• 如果使用非 Fargo 认证的耗材,则 Fargo 担保无效,除非法
律明令禁止这样做。
字体 通过 Windows 驱动程序提供 TrueType 字体。
湿度 20% 到 80%(无冷凝)
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
30

仅供限制使用 Fargo Electronics, Inc.
技术规格(续)
术语 说明
证卡输入盒容量: 双证卡盒,200 张 (0.030" / 0.762mm)
接口 USB 1.1(全速)
内存
16 MB RAM
选件 • 证卡覆膜模块
• 打印机清洁套件
• 打印安全套件
• 具有内部打印服务器的以太网
• 证卡盒锁
工作温度 65° 到 80° F / 18° 到 27° C
证卡输出盒容量: 100 张 (0.030" / 0.762mm)
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
31

仅供限制使用 Fargo Electronics, Inc.
技术规格(续)
术语 说明
覆膜选件
(用于 LC)
• 热转印覆膜,0.25 密耳厚
• PolyGuard 覆膜,1.0 密耳和 0.6 密耳厚
• 所有覆膜均可用于清晰、标准的全息摄影设计或自定义的全息
摄影设计中。
• PolyGuard 可用于 CR-80 膜片尺寸。
打印区域 • CR-80 边到边 (3.37"L x 2.11"W / 85.5mmL x 53.5mmW)
• CR-79 (3.303"L x 2.051"W / 83.9mmL x 52.1mmW)
打印方法 热升华/树脂热转印
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
32

仅供限制使用 Fargo Electronics, Inc.
技术规格(续)
术语 说明
打印分辨率 300 dpi(11.8 点/毫米)
打印速度 —
批模式
• K:7 秒/每张 / 514 张/每小时*
• BO:12 秒/每张 / 300 张/每小时*
• YMCKO:25 秒/每张 / 144 张/每小时*
• YMCKOK:33 秒/每张 / 109 张/每小时*
• YMCKK(带覆膜):35 秒/每张 / 102 张/每小时*
表示打印色带类型和打印的色块的编号,其中 Y=黄色、M=洋红色、
C=青色、K=树脂黑色、B=热升华黑色、O=覆层色。
打印速度不包括 PC 处理图像所需的时间。
处理时间取决于文件大小、CPU、RAM 量和打印时的可用资源量。
打印速度表示近似的成批打印速度,从证卡进入打印机开始计时,
到从打印机弹出后结束。(注意:单张证卡的打印速度将慢于上述
的成批打印速度,因为在连续打印多张证卡时,打印机的多任务功
能加快了成批打印速度。)
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
33

仅供限制使用 Fargo Electronics, Inc.
技术规格(续)
术语 说明
打印色带选项 • 全彩树脂黑和覆膜色块,YMCKO*,500 张
• 全彩双树脂黑色块和覆膜色块,YMCKOK*,400 张
• 全彩双树脂黑色块,无覆膜色块,YMCKK*,500 张
• 树脂黑(3000 张);绿、蓝、红、白、银和金(1000 张)
• 树脂黑和覆膜色块,KO*,1500 张
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
34

仅供限制使用 Fargo Electronics, Inc.
技术规格(续)
术语 说明
安全功能 证卡盒锁(可选)
软件驱动程序
Windows 2000/XP/2003
电压 100-240 VAC,3.3A
电源频率
50 Hz / 60 Hz
系统要求 Windows® 2000 (Service Pack 4)、Windows® XP (Service Pack 2)
和 Windows® Server 2003;具有 64MB RAM 或更高的 x86 300 MHz
计算机;200 MB 可用硬盘空间或更高,USB 1.1
质保 • 打印机:一年(包括 On-Call Express);可选的延长质保
计划(仅限美国)
• 打印头:一年,不限次(使用 UltraCard 证卡)
重量 • DTC550:20 磅(9.1 千克)
• DTC550-LC:39 磅(17.7 千克)
• LC 模块:19 磅(8.6 千克)
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
35

仅供限制使用 Fargo Electronics, Inc.
功能规格
此证卡打印机使用两种不同但密切相关的打印技术,以热升华和树脂热转印方法进行直接证卡
打印,实现了优异的打印质量。可通过运行 Windows 2000 或 Windows XP 的任何 IBM-PC®
或兼容机来使用此证卡打印机进行打印。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
36

仅供限制使用 Fargo Electronics, Inc.
功能规格(续)
以下内容将逐一介绍这些技术的工作原理:
功能 说明
热升华 热升华是一种打印方法,证卡打印机使用此方法生成可与照片相媲美
的平滑、连续色调的图像。(注意:此过程采用基于染料的色带卷
轴,该卷轴按多个连续的色块划分。)
• 专色:色块按三个专色(黄色、洋红色、青色,即 YMC)的重复
系列以及打印色带的全长进行分组。
• 色块:打印机始终首先打印黄色色块,接着是洋红色色块,最后
是青色色块。
• 打印头:在打印色带从打印头的下方穿过时,打印头内的数百个
热元素将加热色带上的染料。(注意:在加热这些染料时,它们
会蒸发并发散到证卡的表面上。对于色带上这三种色块的每一
种,都单独执行一遍上述过程。)
• 色调:通过比较每个色块的颜色以及变化用于转印这些颜色的热
量,最多可打印 1670 万种不同的色调。(注意:这会将一种颜色
与下一种颜色平滑混合,从而生成绝对没有点图案的照片质量的
图像。)
• 染料扩散热转印:这是一个染料过程,此过程加热在蜂窝状基体
中悬浮的染料,直至染料可以流动,从而扩散到证卡或 InTM 的
可吸收染料的表面。此过程在证卡的表面生成图像。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
37

仅供限制使用 Fargo Electronics, Inc.
功能规格(续)
功能 说明
树脂热转印 树脂热转印是此打印机所使用的打印方法,用于打印清晰的黑色文本
和清晰的条形码,这些条形码可通过红外线和可见光条形码扫描器来
识别。
与热升华类似,此过程使用相同的热打印头来将颜色从纯树脂打印色
带或全彩打印色带的树脂黑色 (K) 色块转印到证卡上。
但这两者之间的区别是,基于树脂的固态墨点被转印,然后被熔合到
证卡的表面。(注意:此过程的打印效果清晰且非常持久。)
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
38

仅供限制使用 Fargo Electronics, Inc.
打印机组件:串行接口端口的调节杆
组件 说明
证卡厚度调节杆 通过馈送变化的证卡厚度,调整打印机。有关设置以 10 为增量。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
39

仅供限制使用 Fargo Electronics, Inc.
打印机组件:串行接口端口的调节杆(续)
组件 说明
证卡清洁架 可自动清洁证卡,以获取更高的打印质量。(注意:用每个色带或
根据需要更换此辊子。)
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
40

仅供限制使用 Fargo Electronics, Inc.
打印机组件:串行接口端口的调节杆(续)
组件 说明
证卡输出盒 存储打印的证卡,最多 100 张 30 密耳的证卡。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
41

仅供限制使用 Fargo Electronics, Inc.
打印机组件:串行接口端口的调节杆(续)
组件 说明
证卡供应窗口 不必打开证卡盒的门,即可一目了然地查看当前证卡供应情况。
证卡输入盒锁 通过此锁,您可以锁住证卡输入盒的门,以免空白证卡被盗。
例外证卡槽 如果您想要打印到并非在证卡输入盒中装入的证卡,则将单个例外
证卡插入此槽。
LCD 显示屏 显示打印机的当前状态。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
42

仅供限制使用 Fargo Electronics, Inc.
打印机组件:串行接口端口的调节杆(续)
组件 说明
LED 指示灯 指示打印机打开、关闭、暂停、状态情况和错误情况。
打印头 此打印站组件实际执行打印工作。(注意:此组件易碎,除清洁笔
外,请勿用任何其他东西对其进行触碰。)
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
43

仅供限制使用 Fargo Electronics, Inc.
打印机组件:串行接口端口的调节杆(续)
组件 说明
电源开关 此开关打开或关闭打印机。
电源端口 此端口连接到随付的电源。
固定销 这些固定销在打印站关闭后将打印站牢固锁定入位。
软键按钮 按钮功能显示在按钮的上方。这些按钮将根据打印机的操作模式进
行更改。
滚动按钮 这些按钮用于滚动查看各菜单和子菜单,并且用于调整某些菜单
选项。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
44

仅供限制使用 Fargo Electronics, Inc.
打印机组件:串行接口端口的调节杆(续)
组件 说明
USB 接口端口 此端口通过 USB 电缆连接到 Windows PC。
串行接口端口 对于编码选项:只有在您的打印机包括一个或多个可选的编码模块
后,才提供这些端口。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
45

仅供限制使用 Fargo Electronics, Inc.
打印机组件:LCD 和软键控制板
本款打印机提供一个四行、八十 (80) 字符的 LCD 显示屏,可提供有关打印机的操作的辅助
信息。
• LCD 显示屏的顶部三行将始终用于显示打印状态、错误消息和菜单选项。
• LCD 显示屏最底部的那一行将始终用于显示打印机软键按钮的当前功能。
本部分内容介绍 LCD 显示屏和软键控制板如何一起工作。
组件 说明
软键按钮 打印机具有三个在 LCD 显示屏下出现的软键按钮。(注意:其当前
功能由按钮上方出现的词语指示。此功能将根据打印机的当前操作
模式发生变化。)
针对适当的选择按下相应软键按钮。(注意:如果在特定按钮的上方
未出现任何词语,则指示该按钮在该特定操作模式下不起作用。)
使用滚动按钮可以滚动浏览帮助文本
和调整某些打印机设置
。(注意:本打印机在 LCD 显示屏右侧的控
,以便在打印机的菜单中导航
制板上具有滚动按钮。)
如果滚动浏览一个列表,则在到达该列表的底部时该符号将更改为
如果到达顶部时该符号将更改为
。
LCD 显示屏 打印机的 LCD 显示屏将根据打印机的当前操作模式发生变化。
,
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
46

仅供限制使用 Fargo Electronics, Inc.
打印机组件:LCD 和软键控制板(续)
组件 说明
系统检查屏幕 在打印机首次开启时,打印机的系统检查屏幕将短暂出现,以便:
初始化系统。
显示“就绪”屏幕。
就绪/打印机
打开屏幕
一旦打印机完成其系统检查并且打印站和转印站关闭后,打印机将
显示“就绪”,以便指示打印机可供操作。(注意:打印机在收到打印
作业或关闭前,将一直保持此模式。)
只有在顶盖已打开的情况下,屏幕才会显示“顶盖打开”,并且您可以
选择菜单或在输入盒之间切换。
在顶盖和打印头臂都已打开的情况下,屏幕将显示“色带存取打开”,
然后,您可以使用软键按钮(标有“FWD”、“菜单”和“REV”的按钮)
移动辊子或访问菜单。
按下“前进”或“后退”按钮将沿指示的方向移动打印机的卡通路辊子。
在上述任何屏幕中,打印机都将始终在中央软键按钮的上方显示“菜
单”选项。
按下此按钮可访问打印机的菜单选项
。(注意:“菜单”选项仅可用于
“就绪”/“打印机打开”屏幕。)
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
47

仅供限制使用 Fargo Electronics, Inc.
打印机组件:LCD 和软键控制板(续)
组件 说明
打印状态屏幕 在操作过程中,LCD 将通过显示处于活动状态的打印机区域,指示
当前打印机状态。它通过在第二行上显示以下图标,指示当前打印
机状态:
• “馈送”,指示馈送器站正在将空白证卡馈送到打印机中。
• “编码”,指示编码站正在对证卡进行编码(只有在您在使用具有
可选的内置编码模块的打印机的情况下,才出现)。
• “打印”,指示打印站正在打印到证卡上。
• “覆膜”,指示覆膜站正在将覆膜应用于证卡(只有在您在使用配
备可选的证卡覆膜模块的打印机的情况下,才出现)。请参见
介绍证卡覆膜模块
。
因为打印机能够同时执行上述若干功能,所以,根据您是打印一张
证卡还是打印一批证卡,上述图标可能会分别或一起出现。
“打印状态”屏幕始终在左下角显示“取消”,在“右下角”显示暂停。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
48

仅供限制使用 Fargo Electronics, Inc.
打印机组件:LCD 和软键控制板(续)
组件 说明
“取消”按钮 使用此按钮可以取消打印作业,以及重置打印机以进行下一打印
作业。
此“取消”功能将询问您是希望只取消单独的作业还是取消队列中的所
有作业。您还可以通过按下“否”来恢复当前作业。
“暂停”按钮 使用此按钮可以在打印操作过程中随时暂停打印机。(注意:打印机
始终会在暂停前完成其当前任务。在打印机暂停时,LED 指示灯将
闪烁,并且“暂停”软键按钮将更改为“继续”。)
按下“继续”按钮将继续打印机操作。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
49

仅供限制使用 Fargo Electronics, Inc.
打印机组件:LCD 和软键控制板(续)
组件 说明
LED 指示灯 此指示灯与打印机的 LCD 显示屏一起使用,以便帮助传达打印机的
当前状态。(注意:当用户距离打印机太远,以致看不清 LCD 显示
屏的内容时,LED 指示灯的效果最突出。)
有关打印机的 LED 显示屏的更详细信息,请参见此 LCD 指示灯示
意图下针对“错误屏幕”和“注意屏幕”的描述。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
50

仅供限制使用 Fargo Electronics, Inc.
打印机组件:LCD 和软键控制板(续)
组件 说明
“错误”
屏幕
您的打印机能够显示两种相似但又有所不同的消息屏幕:
第一种屏幕称作“错误”屏幕。此屏幕在发生错误时显示,并且将完全
停止打印机的操作。
在此情况下,LCD 将在第一行显示“错误”,并且在第二行显示针对该
错误的简要描述。
如果同时发生多个错误,第一行将显示“错误 1(共 n 个)”,其中 n
将代表可能发生的错误的总数。
要看到其他错误,请使用滚动键。
按下“帮助”按钮可以显示帮助屏幕,屏幕中将说明错误性质和解决方
式。如果需要,可使用滚动按钮滚动到帮助文本的下一段。
在读完后按下“退出”。一旦纠正错误后,根据帮助屏幕中指示的内
容,继续操作或重置打印机。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
51

仅供限制使用 Fargo Electronics, Inc.
打印机组件:LCD 和软键控制板(续)
组件 说明
“信息消息”屏
幕
提示的第二种类型称作“信息消息”屏幕。
此屏幕将不会停止打印机操作,而是用于传达帮助性提示(例如,
在打印耗材不足时)。
此屏幕将显示您应该知道的任何其他打印机情况。
在此情况下,LCD 将在第一行显示“信息消息”,并且在第二行显示
针对该情况的简要描述。
如果同时需要显示多个消息,第一行将显示“信息消息 1(共 n 个)”,其
中 n 将代表可能要显示的消息的总数。
与错误消息类似,您也可以通过按下“帮助”按钮,访问对特定情况予
以说明的帮助文本。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
52

仅供限制使用 Fargo Electronics, Inc.
打印机组件:打印色带
此证卡打印机使用热升华和/或树脂热转印方法将图像直接打印到空白证卡上。因为热升华打
印方法和树脂热转印打印方法各具优势,所以,打印色带可按纯树脂以及热升华/树脂组合这
两种形式提供。
下面的字母代码指示用于每个色带的色块类型。
= 热升华黄色色块
= 热升华洋红色色块
= 热升华青色色块
= 树脂黑色色块
= 覆膜色块
= 紫外线荧光色块
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
53

仅供限制使用 Fargo Electronics, Inc.
打印机组件:纯树脂打印色带
纯树脂打印色带由单树脂色的连续卷轴组成。由于树脂图像不需要这种覆膜保护,因此不
提供保护覆膜色块 (O)。
类型 说明
标准树脂黑色 (K)
(可打印 3,000 张)
高级树脂黑色 (K)
(可打印 3,000 张)
此色带的树脂耐用性强,是常用单色证卡的理想选择。树脂
黑色条形码可通过红外线和可见光条形码扫描器来识别。
此色带提供最高的树脂耐用性,是访问控制的理想选择,例
如需要反复在磁条阅读器上刷卡。树脂黑色条形码可通过红
外线和可见光条形码扫描器来识别。
(注意:使用高级树脂黑色色带输出的照片更为逼真。)
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
54

仅供限制使用 Fargo Electronics, Inc.
打印机组件:纯树脂打印色带(续)
类型 说明
KO(1500 个图像,
具有 RFID)
彩色树脂
(可打印 1,000 张)
金属树脂
(可打印 1,000 张)
此色带提供树脂,且带覆膜 (KO)。
提供多种彩色树脂色带,可为纯树脂证卡定制或提供丰富的
颜色。
金属树脂色带可用于打印具有特殊金属光泽的树脂图像。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
55

仅供限制使用 Fargo Electronics, Inc.
打印机组件:热升华/树脂打印色带
类型 说明
热升华/树脂
打印色带
全彩
(YMCKO)
热升华/树脂打印色带将黄色 (Y)、洋红色 (M) 和青色 (C) 热升华色块与
树脂黑色 (K) 色块结合在一起。
通过将两种色带色块的类型组合在一起,此色带可用于通过将热升华色
块与具有树脂黑色色块的清晰的黑色文本和条形码相结合,打印出全彩
色的、照片质量的图像。
清晰的覆膜色块 (O) 也包括在大多数色带上,用于保护热升华图像。热
升华图像必须应用覆膜色块,否则将很快出现磨损或褪色现象。
此色带用于打印全彩人像证卡以及树脂黑色文本和条形码。红外线条形
码扫描器和可见光条形码扫描器均可识别用树脂黑色打印的条形码。
包括覆膜色块 (O) 是为了保护全彩热升华打印。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
56

仅供限制使用 Fargo Electronics, Inc.
打印机组件:热升华/树脂打印色带(续)
类型 说明
YMCKOK
YMCFKO
指定彩色色带的一种类型。色块以它们打印的顺序显示:黄色 (Y)、
洋红色 (M)、青色 (C)、黑色 (K)、覆膜 (O)、黑色 (K)(用于背面、
纯黑色打印)。
指定彩色色带的一种类型。色块以它们打印的顺序显示:黄色 (Y)、
洋红色 (M)、青色 (C)、荧光 (F)、黑色 (K)、覆膜 (O)。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
57

仅供限制使用 Fargo Electronics, Inc.
打印机组件:热升华/树脂打印色带
类型 说明
YMCFKOK
YMCKK
指定彩色色带的一种类型。色块以它们打印的顺序显示:黄色 (Y)、
洋红色 (M)、青色 (C)、荧光 (F)、黑色 (K)、覆膜 (O) 和黑色 (K)(用于
背面、纯黑色打印)。
指定彩色色带的一种类型。色块以它们打印的顺序显示:黄色 (Y)、
洋红色 (M)、青色 (C)、黑色 (K) 和黑色 (K)(用于背面、纯黑色打印)。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
58

仅供限制使用 Fargo Electronics, Inc.
打印机组件:空白证卡
小心:切勿将表面不清洁、无光泽或不平坦的证卡放入打印机中打印。如果在这种表
面上打印证卡,最终将导致打印质量低劣,并且可能会大大降低打印头的使用寿命。请始终将
空白证卡存放在原有的包装盒内,或者清洁无尘的容器中。请勿在已掉落或弄脏的证卡上进行
打印。如果因使用不清洁的或质量低劣的证卡而导致打印头损坏,则打印头厂家的质保条款将
自动失效。
打印机组件:证卡输入盒和证卡输出盒
类型 说明

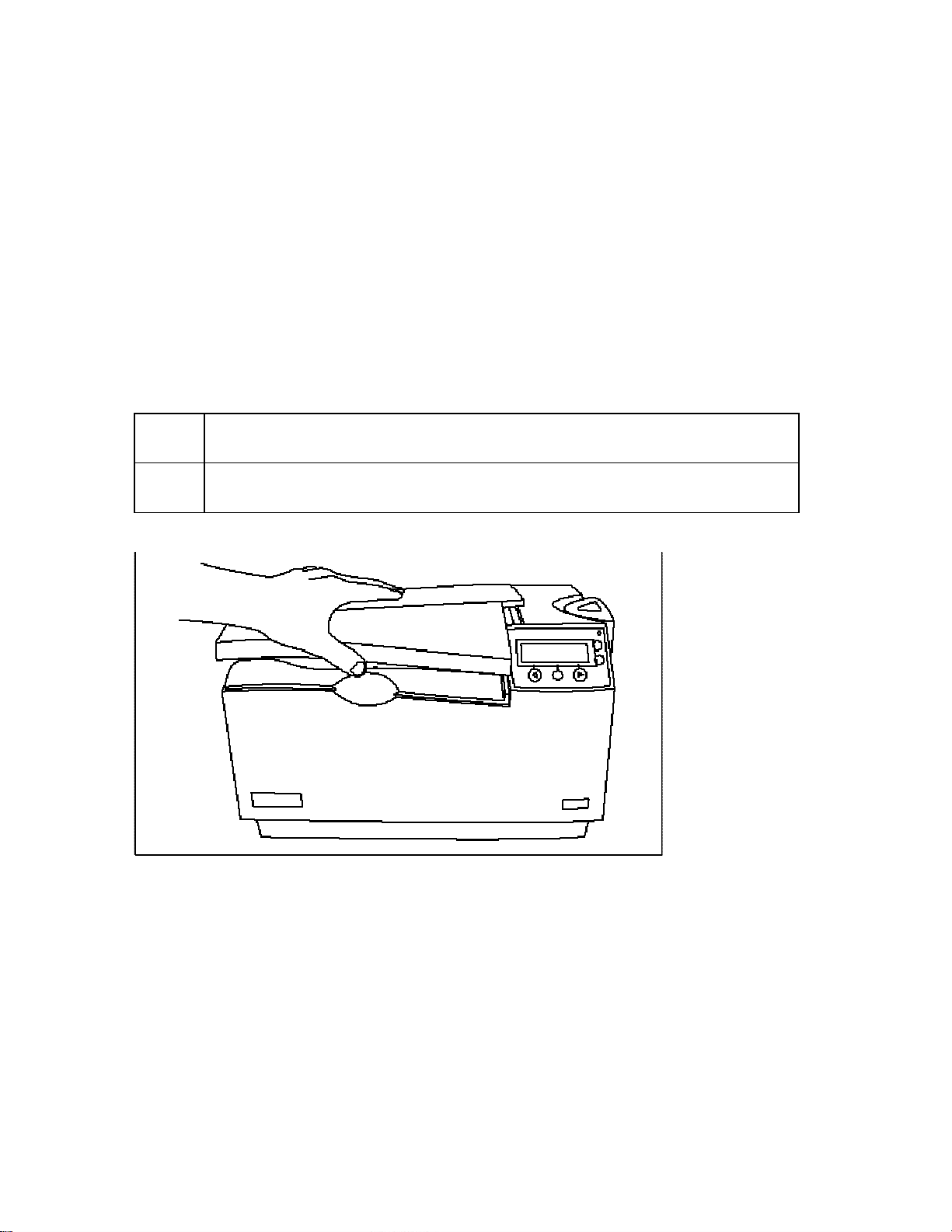

证卡输入盒 证卡输入盒是最初在内部装载证卡以供打印的地方,如下图所示。本款
打印机的证卡盒提供一个较大的门,打开时的宽度足以轻松装入证卡和
安全地关闭,从而帮助保护空白证卡。(注意:基于标准的 30 密耳证卡
厚度,打印机在每个证卡输入盒中将容纳最多 100 张证卡。)
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
59

仅供限制使用 Fargo Electronics, Inc.
打印机组件:空白证卡(续)
类型 说明
证卡输出盒 所有标准证卡打印机都提供 100 张卡容量的证卡输出盒(基于标准
30 密耳证卡厚度)。(注意:此证卡盒在证卡打印后存储证卡。)
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
60

仅供限制使用 Fargo Electronics, Inc.
介绍证卡覆膜模块
危险:打印机覆膜辊的温度可能会超过 350° F (175° C)。在操作覆膜器时必须非常
小心。如果打印机的关闭时间未达到至少 20 到 30 分钟,切勿触摸覆膜辊。
所有的 DTC550 打印机均支持附加可选的证卡覆膜模块。可以订购此模块以便在出厂时预先
安装在您的打印机上,也可以将此模块作为现场可升级模块单独订购。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
61

仅供限制使用 Fargo Electronics, Inc.
介绍证卡覆膜模块(续)
下面是证卡覆膜模块的另一个示意图。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
62

仅供限制使用 Fargo Electronics, Inc.
介绍覆膜顶盖和覆膜站
组件 说明
覆膜顶盖 打开顶盖可以看到覆膜站、覆膜和卡通路。
覆膜站 通过加热的覆膜辊,将覆膜转印到证卡上。必须先关闭此覆膜站,打印
机才能开始进行覆膜。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
63

仅供限制使用 Fargo Electronics, Inc.
介绍固定销和覆膜 LED 指示灯
组件 说明
固定销 在覆膜站关闭后将覆膜站牢固锁定入位。
覆膜 LED
指示灯
覆膜 LED 指示灯与打印机的 LCD 显示屏一起使用,以便帮助传达打印
机的当前状态。下面说明各 LED 指示灯所代表的意义。
关闭:指示打印机和覆膜模块电源已关闭。
稳定绿色指示灯:指示证卡覆膜模块可供操作。
缓慢闪烁绿色指示灯:指示覆膜模块的“暂停”按钮已按下,覆膜模块已暂
停。在覆膜站打开时也会发生此情况。
快速闪烁绿色指示灯:指示由于出现错误或错误情况,需要关注覆膜模
块的情况。有关信息,请参考打印机的 LCD 显示屏。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
64

仅供限制使用 Fargo Electronics, Inc.
介绍“取消”按钮
组件 说明
“取消”按钮 “取消”按钮用于取消当前覆膜作业,并且重置证卡覆膜模块以用于下一
覆膜作业。
• 如果取消打印作业后证卡被遗留在覆膜模块中,则它将自动弹出
到拒绝证卡盒中。(注意:在覆膜模块的转印站打开的情况下,
此按钮还可用于手动向前旋转馈送辊。这在清洁辊子时或在清除
卡住的介质时会很有用。)
• 如果您在同时进行打印和
覆膜,并且想要取消打印作业以及覆膜
作业,则按下打印机的“取消”软键按钮。(注意:这将取消打印机
中的所有作业。当前进行覆膜的任何卡都将完成并弹出。覆膜模
块的“取消”按钮只取消覆膜作业。)
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
65

仅供限制使用 Fargo Electronics, Inc.
介绍“继续(暂停)”按钮
组件 说明
“继续(暂
停)”按钮
按下“继续”按钮后,可在清除了错误情况后继续操作。
• 如果发生了错误,则覆膜模块的 LED 将闪烁,并且打印机的 LCD 将
报告具体错误。
• 如果发生此情况,则纠正错误并按下覆膜模块的“继续”按钮以继续打
印。
按下此按钮将在正常操作期间暂停覆膜模块。(注意:覆膜模块始终会在
暂停前完成其当前任务。)
• 如果在正给证卡覆膜时按下此按钮,则只有在当前证卡完成覆膜且覆
膜模块到达了安全制动点后,覆膜模块才会暂停。
• 如果打印机暂停,则 LED 指示灯将缓慢闪烁,并且在操作恢复后返
回到稳定状态。(注意:在覆膜站打开的情况下,此“继续”按钮还可
用于手动向后旋转馈送辊。这在清洁辊子时或在清除卡住的介质时会
很有用。)
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
66

仅供限制使用 Fargo Electronics, Inc.
介绍拒绝证卡盒和证卡输出盒
组件 说明
拒绝证卡盒 拒绝证卡盒有助于从一堆完好证卡中区分出可能有问题的证卡,而没问题
的证卡将会弹入证卡输出盒。
• 打印机会自动将证卡弹入此拒绝证卡盒,以指示:
• 存在打印错误、覆膜错误或编码错误。
• 在取消打印作业或打印机重新启动后,打印机中存留有证卡。
证卡输出盒 存储最多 100 张 30 密耳的打印的证卡。
• 在证卡输出盒到达其最高证卡容量时请注意,操作将暂停,并且在打
印机的 LCD 显示屏上将出现“证卡输出盒满”消息。
• 从证卡输出盒中取出这些证卡。
• 按下覆膜模块的“继续”按钮,继续打印。(注意:在打印到过大尺寸
的证卡上时,证卡输出盒的门应置于打开位置,以便这些较大的证卡
可以正确弹出。)
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
67

仅供限制使用 Fargo Electronics, Inc.
介绍模块和打印机交互
术语 说明
模块和打印
机交互
证卡覆膜模块可与打印机协同使用,以便将多种不同的覆膜应用于打印的
证卡上,从而增强证卡耐用性和安全性。
覆膜模块具备自己的 LED 指示灯和控制按钮,因此,可以脱离打印机方
便地操作该模块。(注意:举例而言,这意味着在打印一批证卡时,打印
机可以对一张证卡进行编码和打印,而覆膜模块同时对另一张证卡进行覆
膜,以便最大限度提高效率。)
实际上,您甚至可以在打印机正进行打印或编码时,打开覆膜模块以更换
覆膜,反之亦然。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
68

仅供限制使用 Fargo Electronics, Inc.
介绍模块和 LCD 显示屏交互
术语 说明
模块和 LCD
显示屏交互
为便于操作,证卡覆膜模块可与打印机的 LCD 显示屏协同使用,以便显示
状态消息,例如在发生错误时或更换覆膜材料时显示有关消息。
如果发生了覆膜错误,则覆膜模块的 LED 将闪烁,并且在打印机的 LCD
显示屏上将出现提醒用户注意的消息。(注意:因为此类消息是信息级别
的消息,所以它将不会中断打印。)
• 纠正有关错误。
• 按下“确定”可以清除 LCD 的信息消息。
• 按下覆膜模块的“继续”按钮将继续操作,按下其“取消”按钮将取消当前
覆膜作业并接受下一作业。(注意:如果已取消,则取消的证卡将弹
入拒绝证卡盒中。)
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
69

仅供限制使用 Fargo Electronics, Inc.
介绍模块的程控默认温度
术语 说明
程控默认
温度
在最初启动后,覆膜模块将按照程序设计加热覆膜辊,直到达到默认
温度。
• 目标温度:如果某一打印作业在覆膜模块正在加热时发送,则打印机
的 LCD 显示屏将显示“覆膜加热”。它还将显示覆膜模块温度:[当前]
[目标],显示覆膜辊的当前温度以及它尝试到达的目标温度。
(注意:这指示覆膜辊正在加热到其预置温度。)
• 初始加热过程:初始加热过程通常将需要大约 3 到 4 分钟。(注意:
只要覆膜辊加热到或冷却到规定温度时,LCD 显示屏就会显示“覆膜
模块加热”或“覆膜模块冷却”。在覆膜模块到达其目标温度时,覆膜将
开始。)
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
70

仅供限制使用 Fargo Electronics, Inc.
介绍覆膜器温度调整
术语 说明
覆膜器温度
调整
要更改覆膜器的温度,可在“打印机驱动程序”设置窗口内,通过“覆膜”选
项卡调整其温度。
• 新的温度设置:一旦调整后,这些新的温度设置将连同其余打印机
驱动程序信息一起发送给下一打印作业。在打印开始前,覆膜器会
自动将自身调整为新的温度设置。(注意:这个新的温度设置将在
打印机内保持设置的值,直到该设置在打印机驱动程序内被再次更
改或打印机关闭。)
• 自动重置:只要打印机关闭,覆膜器就会自动重置自身,并且在下
次打印机开启时返回到其默认温度。(注意:在按下覆膜模块或打
印机的“取消”按钮后,或者在关闭打印机然后再打开后,都会将覆膜
器重置为其默认温度。)
• 一致温度:打印机驱动程序内的温度设置在更改前保持不变。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
71

仅供限制使用 Fargo Electronics, Inc.
介绍覆膜
要点! Fargo 证卡打印机要求高度专业化的覆膜,以确保正常工作。为了使打印机的寿命最长
且安全可靠,同时为了确保打印出的证卡质量最佳且经久耐用,您必须只使用 Fargo 认证的耗
材。因此,如果您使用非 Fargo 认证的耗材,则 Fargo 担保将失效,除非法律明令禁止这样
做。要订购附加材料,请与授权经销商联系。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
72

仅供限制使用 Fargo Electronics, Inc.
介绍覆膜(续)
介绍热转印胶片和 PolyGuard 覆膜
术语 说明 交叉引用
热转印胶片和
PolyGuard
覆膜
证卡覆膜模块将接受热转印胶片覆膜或
称作 PolyGuard™ 的聚脂片覆膜。
• 热转印胶片:热转印胶片覆膜是一
种相当薄的材料,它覆盖整个证卡
并且提供中等程度的证卡耐用性和
安全性。
• PolyGuard 覆膜:PolyGuard 是一
种厚得多的材料,它不覆盖整个证
卡,但提供非常高的证卡耐用性和
安全性。(注意:PolyGuard 可用
于 1.0 或 0.6 密耳厚度,并且应该
始终用于那些要求最高程度的耐用
性和安全性的证卡的应用。)
请参见装入覆膜过程。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
73

仅供限制使用 Fargo Electronics, Inc.
介绍覆膜设计
术语 说明 交叉引用
设计 PolyGuard 覆膜和热转印胶片覆膜均可用
于清晰的或普通的安全全息摄影类型设
计。(注意:自定义的全息摄影类型覆膜
也可用于特定的设计、图案、徽标和安全
功能。)
有关自定义覆膜的详细信息,请与授权经
销商联系。
请参见装入覆膜
过程。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
74

仅供限制使用 Fargo Electronics, Inc.
介绍可视化安全解决方案
VeriMarkTM 证卡 — 二维全息箔片应用
VeriMarkTM 证卡是低成本、定制的二维全息箔片应用,整个应用分为两个步骤。
• 第一步是将基础箔片 1.9 cm (L) x 1.3 cm (H) 压印在空白证卡的表面。
• 第二步是将定制的染料凹陷到基础箔片的表面 — 但用户提供的定制图像、徽标或文本
保持不上色。
• 使用两种不同颜色的箔片来对比效果。
最终用户将能够在可放置 VeriMarkTM 的 8 种不同的证卡位置(4 - 横向)和(4 - 纵向)中进
行选择。在通过驱动程序打印时,最终用户将选择其公司证卡设计上将不执行打印和覆膜的
位置。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
75

仅供限制使用 Fargo Electronics, Inc.
自定义 HoloMarkTM 证卡
自定义 HoloMark TM 证卡是一种三维全息摄影图像,转印到金属箔片并压印到空白证卡。
图像是特定于客户的,并且程序与我们的全息摄影覆膜程序大体相同,只有几个例外。
可视化安全性 — 空白证卡部件号
只在以下 Fargo 空白证卡上提供所有可视化安全证卡:
• 部件号 81754:Ultra Card
• 部件号 81762:Ultra Card III,具有高磁力磁条
• 部件号 81763:Ultra Card III
可视化安全性 — Fargo 认证的覆膜(最少 50 张证卡中的特殊顺序)
• 部件号 82255:PolyGuard 1.0 密耳,用于 HoloMarkTM 和 VeriMarkTM 证卡,清晰
• 部件号 82256:PolyGuard 1.0 密耳,用于 HoloMarkTM 和 VeriMarkTM 证卡,具有
“安全的”缩微文本的高分辨率全球设计全息摄影
可视化安全性空白证卡 — 容限
基础箔片位置的容限将等于距证卡最近边缘的 +/- 0.010 英寸
分层箔片的容限将等于 +/- 0.010 英寸
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
76

仅供限制使用 Fargo Electronics, Inc.
VeriMarkTM — 应用规格
VeriMarkTM 箔片将涵盖 1.9 cm(长)x 1.3 cm(高)的面积。不包括的面积如下:
• VeriMarkTM 证卡客户将能够通过打印机驱动程序的(4 个位置)横向和(4 个位置)
纵向模式,选择 8 个预定义位置(四角)中的一个。
• VeriMarkTM 箔片位置将不会影响证卡打孔槽。
• 箔片的基础颜色是银色;凹陷的效果是金黄色箔片。
• VeriMarkTM 箔片的位置将位于距证卡边缘 0.4 cm 处,只有纵向证卡顶部的两个位置
(位置 E 和 F)除外。箔片将位于距证卡顶部 0.9 cm、距证卡两侧 0.4 cm 处。
HoloMarkTM 和自定义 HoloMarkTM — 应用规格
HoloMarkTM 和 HoloMarkTM 箔片将涵盖 1.5 cm x 1.5 cm 的面积。不包括的面积如下:
HoloMarkTM 和自定义 HoloMarkTM 证卡最终用户将能够通过打印机驱动程序的(4 个位置)
横向和(4 个位置)纵向模式,选择 8 个预定义位置(四角)中的一个。
HoloMarkTM 箔片位置将不会影响证卡打孔槽。
箔片颜色选项将是银色或金黄色。
箔片效果选项的外侧边缘位置将是距证卡边缘 0.4 cm。
HoloMarkTM 箔片位置选项将是证卡的所有四角都距证卡边缘 0.4 cm。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.4)
77

仅供限制使用 Fargo Electronics, Inc.
第 2 部分:设置和安装过程
打印机的设置和放置
请查看以下信息。
选择良好的安装位置
请遵照以下指南进行操作:
• 将设备置于通风良好的位置,以防内部过热。
• 用打印机的尺寸确定设备的最小间隙。(注意:在设备前面和顶部要有充足的空间,以便
可以完全打开机盖。)
小心:不要将设备安装在热源(如散热器或排风管)附近,也不要将其暴露在阳光直
射下,或放在灰尘过多的环境中,要避免机械振动和冲击。
关于冷凝
如果将设备从较冷的环境中直接搬运到温暖环境中,或将其放在非常潮湿的房间里,设备内部
可能会发生冷凝。如果发生冷凝,打印质量可能会下降。
在使用设备之前,请将其置于关闭状态,在温暖干燥的环境中放置几小时,以便将水分蒸发掉。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.3)
78

仅供限制使用 Fargo Electronics, Inc.
简介
以下指南引导您完成 Fargo DTC550 直接证卡打印机/编码器的打印机驱动程序、诊断实用程
序、打印色带和证卡的安装过程。
时间要求
• 时间要求(软件):此软件的安装过程大约需要 2 到 5 分钟(取决于您的 PC 的速度)。
• 时间要求(打印机):安装标准 DTC550 打印机需要大约 5 到 10 分钟。
系统要求
系统要求如下:
• IBM-PC 或兼容机,Windows 2000/XP,具有 64MB RAM 或更高的 x86 300MHz 计算机
,200MB 可用硬盘空间或更高,USB 1.1
DTC550 直接证卡打印机/编码器用户指南(修订版 2.3)
79

仅供限制使用 Fargo Electronics, Inc.
检查
在拆开打印机包装箱时,请检查纸箱,确保其在运输途中没有受到损伤。确定设备中包含所有
随机提供的附件。
拆开打印机包装箱
检查打印机是否随付以下各项:
• 电源
• 美式电源线
• 欧式电源线
• 证卡清洁架
• 二 (2) 个证卡盒— 馈送压块
• 质保声明、注册卡和法规遵从性文档
• 软件安装 CD(包括打印机驱动程序、在线用户指南、软件设置/安装和打印机诊断工具)
• 钥匙(与证卡盒锁选件随付)
它仅在具有覆膜模块的 DTC550 打印机中随付:
• 证卡覆膜模块 — 带电源线的电源
DTC550 直接证卡打印机/编码器用户指南(修订版 2.3)
80

仅供限制使用 Fargo Electronics, Inc.
装入耗材
装入打印色带
注意:Fargo 证卡打印机要求使用高度专用的耗材才能正常工作。
• 为了使打印机的寿命最长且安全可靠,同时为了确保打印出的证卡质量最佳且经久耐用,
您必须只使用 Fargo 认证的耗材。
• 因此,如果您使用非 Fargo 认证的耗材,则 Fargo 担保将失效,除非法律明令禁止这
样做。
步骤 过程
1
如下图所示,将盖子向上提到打印站,以便装入打印色带。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.3)
81

仅供限制使用 Fargo Electronics, Inc.
装入打印色带(续)
步骤 过程
2
a. 如下图所示,将蓝色销的钩子向后拉,以便松开打印头臂部件。
b. 将打印头臂部件向后拉,一直拉到全开的位置。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.3)
82

仅供限制使用 Fargo Electronics, Inc.
装入打印色带(续)
步骤 过程
3
装入打印色带(供应卷筒)
a. 将打印色带的供应端放置于两个轴套之间。(注意:打印色带绕在一个灰色
的卷筒上,并且在一侧绕着一个绿色的环。)
b. 将色带卷筒上的绿色环与打印机内的绿色轴套搭配在一起。(注意:正确安
装后,绿色环将牢固安装就位。)
DTC550 直接证卡打印机/编码器用户指南(修订版 2.3)
83

仅供限制使用 Fargo Electronics, Inc.
装入打印色带(续)
步骤 过程
4
按如下所示装入打印色带(取出卷筒):
a. 通过向下按弹簧轴套并降低弹簧轴套以使其入位,插入色带的取出端。
(注意:如下面的图 A 和图 B 中所示,请确保色带从卷轴下进入。)
b. 降低卷轴,直到它与轴套对准。
小心:请务必小心插入色带,使其远离打印头臂部件,以避免损坏
打印头。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.3)
84

仅供限制使用 Fargo Electronics, Inc.
图 A - 装入打印色带(取出卷筒)
DTC550 直接证卡打印机/编码器用户指南(修订版 2.3)
85

仅供限制使用 Fargo Electronics, Inc.
装入打印色带(续)
图 B - 装入打印色带(取出卷筒)
DTC550 直接证卡打印机/编码器用户指南(修订版 2.3)
86

仅供限制使用 Fargo Electronics, Inc.
装入打印色带(续)
步骤 过程
5
通过轻轻地用您的拇指向下按来降低打印头臂部件,直到打印头臂销入位。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.3)
87

仅供限制使用 Fargo Electronics, Inc.
插入证卡清洁架
小心:根据证卡的洁净情况或者打印机所在的环境,在更换色带时更换证卡清洁
架辊。
步骤 过程
1
a. 从打印机上卸下证卡清洁架。
b. 如下面的图 A 所示,安装证卡板清洁辊。(注意:证卡板清洁辊随每个色带
一起提供。)
c. 如下面的图 B 所示,先取下白色的盖板,再装入证卡清洁架。
图 A - 更换带子/证卡板清洁辊
DTC550 直接证卡打印机/编码器用户指南(修订版 2.3)
88

仅供限制使用 Fargo Electronics, Inc.
图 B - 取下白色盖板
DTC550 直接证卡打印机/编码器用户指南(修订版 2.3)
89

仅供限制使用 Fargo Electronics, Inc.
插入证卡清洁架(续)
步骤 过程
2
如下图所示,将证卡清洁架插回打印机。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.3)
90

仅供限制使用 Fargo Electronics, Inc.
插入证卡清洁架(续)
步骤 过程
3
小心:请务必在清洁架上向下按,直到它卡入位。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.3)
91

仅供限制使用 Fargo Electronics, Inc.
插入证卡清洁架(续)
步骤 过程
4
轻轻在盖子上往下按,直到它合上。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.3)
92

仅供限制使用 Fargo Electronics, Inc.
装入覆膜
(注意:此过程仅适用于具有覆膜模块的 DTC550 覆膜证卡打印机/编码器。)
对于热转印胶片和 PolyGuard™ 覆膜材料,其装入过程相同。请参考以下步骤,将上述覆膜
类型之一装入打印机。
危险:在装入覆膜时,不要触碰金属覆膜罩或覆膜辊。这些部件可能会变得非常热。
步骤 过程
1
打开覆膜模块的顶盖。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.3)
93

仅供限制使用 Fargo Electronics, Inc.
装入覆膜(续)
步骤 过程
2
a. 将蓝色销的钩子向上拉,以便松开覆膜臂。
b. 将覆膜臂向后拉,一直拉到全开的位置。
3
从其包装中取下覆膜。
4
将覆膜装入覆膜模块。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.3)
94

仅供限制使用 Fargo Electronics, Inc.
装入覆膜(续)
步骤 过程
5
a. 将覆膜卷轴的供应端放置于两个黑色的覆膜驱动轴套之间。
b. 将供应卷轴端用于黑色型芯塞,以便推入位于打印机正面的弹簧式轴套。
(注意:如下图所示,请确保覆膜材料从卷轴下进入。)
DTC550 直接证卡打印机/编码器用户指南(修订版 2.3)
95

仅供限制使用 Fargo Electronics, Inc.
装入覆膜(续)
步骤 过程
6
就像装入卷轴的供应端一样,装入卷轴的取出端。(注意:在正确装入后,覆膜
材料应从每个卷轴下进入。)
DTC550 直接证卡打印机/编码器用户指南(修订版 2.3)
96

仅供限制使用 Fargo Electronics, Inc.
装入覆膜(续)
步骤 过程
7
如下图所示,通过向下按覆膜臂中部,直到其卡入位,合上覆膜臂。
小心:不要颠倒覆膜卷轴。否则,可能会对覆膜辊造成损害!
DTC550 直接证卡打印机/编码器用户指南(修订版 2.3)
97

仅供限制使用 Fargo Electronics, Inc.
装入覆膜(续)
步骤 过程
8
要完成此部分,只需关闭覆膜模块的盖子。参见以下步骤。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.3)
98

仅供限制使用 Fargo Electronics, Inc.
连接 DTC550 打印机的电源
小心:不要取下 USB 连接上的红色警告贴纸。先不要插入 USB 电缆,等到安装
DTC550 打印机驱动程序期间提示插入它时再插入。请参见安装 DTC550 打印机驱动程序
过程。
步骤 过程
1
打印机连接如下图所示。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.3)
99

仅供限制使用 Fargo Electronics, Inc.
连接 DTC550 打印机的电源(续)
步骤 过程
2
如下图所示,将 AC 电源线连接到电源。
DTC550 直接证卡打印机/编码器用户指南(修订版 2.3)
100
