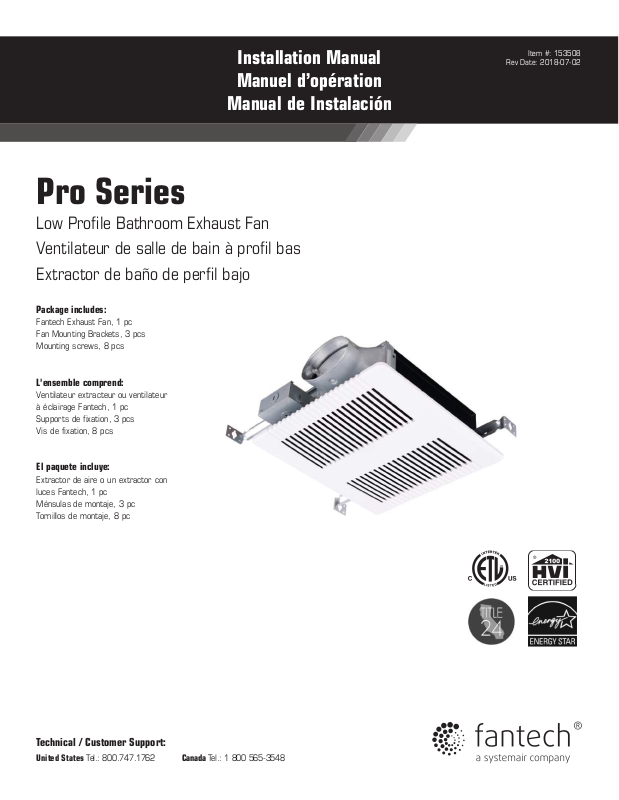

Fantech PRO 100 Installation Manual

Installation Manual
Manuel d’opération

Manual de Instalación

Pro Series

Low Prole Bathroom Exhaust Fan
Ventilateur de salle de bain à prol bas
Extractor de baño de perl bajo

Package includes:

Fantech Exhaust Fan, 1 pc
Fan Mounting Brackets, 3 pcs
Mounting screws, 8 pcs

Item #: 153508

Rev Date: 2018-07-02

L'ensemble comprend:

Ventilateur extracteur ou ventilateur
à éclairage Fantech, 1 pc
Supports de fixation, 3 pcs
Vis de fixation, 8 pcs

El paquete incluye:

Extractor de aire o un extractor con
luces Fantech, 1 pc
Ménsulas de montaje, 3 pc
Tornillos de montaje, 8 pc

Technical / Customer Support:

United States Tel.: [phone] Canada Tel.: [phone]

2

Note Warning /

Important

Information Technical

information

Practical tip

note

Read and Save these instructions for future reference.
Before installation, to reduce the risk of fire, electric shock, or injury to persons, observe the following:

1. Use this unit in the manner intended by the
manufacturer. If you have any questions,
please contact the manufacturer.

2. Before servicing or cleaning unit, switch
power off at service panel and lock the
service disconnecting means to prevent
power from being switched on accidentally.
When the service disconnecting means
cannot be locked, securely fasten a
prominent warning device, such as a tag,
to the service panel.

3. Installation work and electrical wiring must
be done by qualified person(s) in
accordance with all applicable codes and
standards, including fire-rated
construction.

4. Sufficient air is needed for proper
combustion and exhausting of gases
through the flue (chimney) of fuel burning
equipment to prevent back drafting. Follow
the heating equipment manufacturer’s
guideline and safety standards such as
those published by the National Fire
Protection Association (NFPA), and the
American Society for Heating, Refrigeration
and Air Conditioning Engineers (ASHRAE),
and the local code authorities.

5. When cutting or drilling into wall or ceiling,
do not damage electrical wiring and other
hidden utilities.

6. Ducted fans must always be vented to the
outdoors.

7. If this unit is to be installed over a tub or
shower, it must be marked as appropriate
for the application and be connected to a
GFCI (Ground Fault Circuit Interrupter) –
protected branch circuit.

8. NEVER place a switch where it can be
reached from a tub or shower.

fantech

9. This fan must be properly grounded.

10. Do not use in the cooking area (Figure. 1).

11. Do not block the air intakes or exhaust.

12. Power supply wiring is to be No. 14 AWG
wire or larger (suitable for at least 90°C
(190°F) ).

13. Not for use outdoors.

14. The fan must not be installed in a ceiling
with an “R” rating greater than 40.

15. The fan is type IC (Inherently Protected).

16. To reduce the risk of injury, install the fan
at least 7 feet (2.1m) above the floor.

17. Acceptable for use over a shower or tub
when installed in a GFCI protected branch
circuit.

19. The fan should not be turned on or off
rapidly.

19. Do not clean the fan with corrosive
chemicals or water in excess of 60° C
(140° F).

20. If the fan is not operating properly, shut
the power off immediately, and have a
certified installer inspect it and have it
serviced as required.

21. These fan must be mounted to structural
members that are strong enough to
support the fan’s weight.

22. Do not allow foreign objects to enter the
fan; this could result in electric shock or
fan damage.

Caution:

1. For general ventilating use only. Do not use
to exhaust hazardous or explosive
materials and vapors.

2. This product is designed for installation in
flat ceilings only. Do not install it in a
sloping ceiling or in a wall.

3. To avoid motor bearing damage and noisy
unbalanced impellers keep construction
material / dust from entering the fan.

4. Please read specification label on the
product for further information and
requirements.

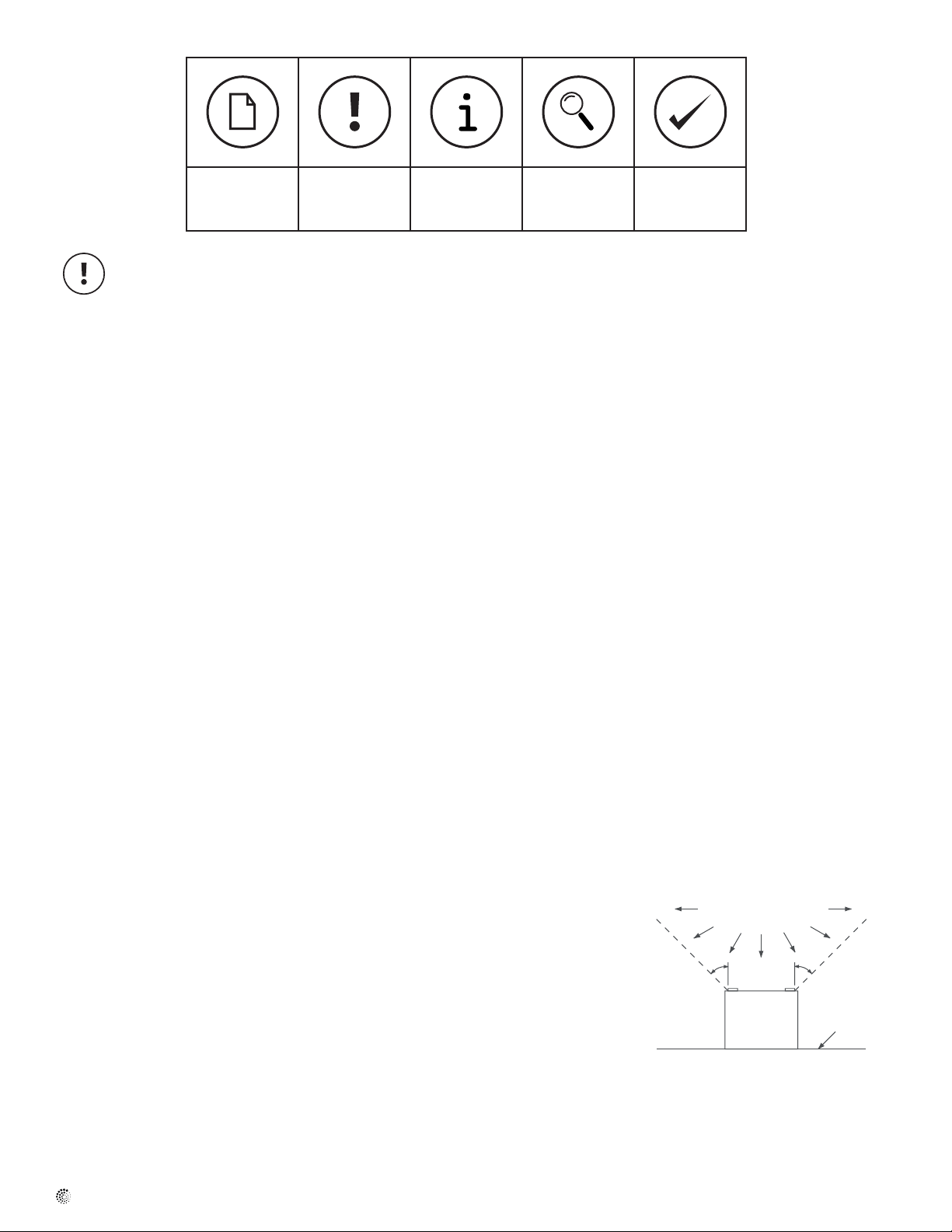

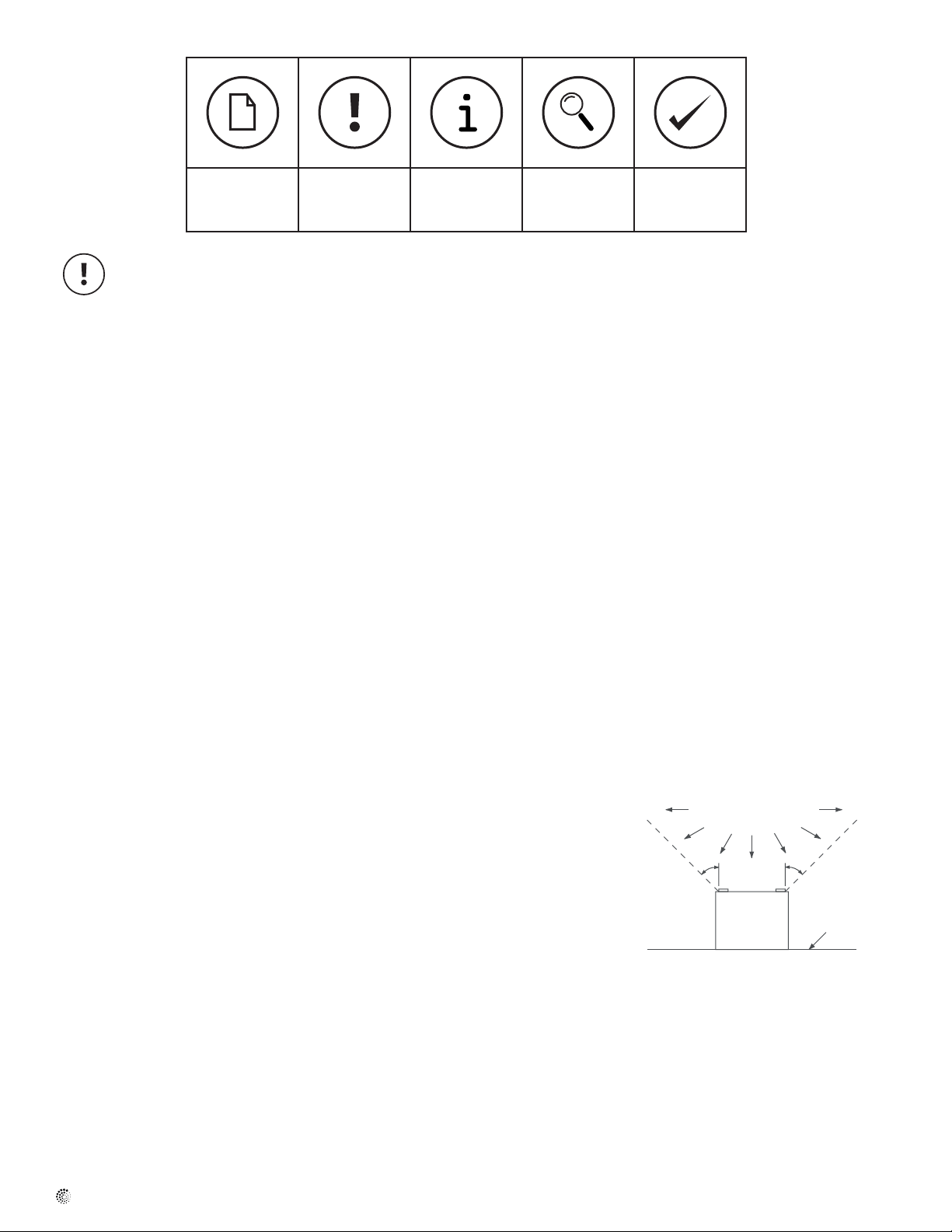

Figure 1

Cooking area

Do not install above or

inside this area

Cooking

Equipment

45°45°

Floor

3

Note Avertissement/

Note

Information Information

technique

Conseil

pratique

importante

Lire et conserver ces instructions.
Observer les consignes suivantes avant l’installation, pour réduire le danger d’incendie, de choc électrique ou de blessures:

1. N’utiliser cet appareil que de la manière
prévue par le fabricant. Pour toute question,
communiquer avec le fabricant.

2. Avant de réparer ou de nettoyer l’appareil,
couper l’alimentation au tableau de
distribution et bloquer le disjoncteur pour
éviter que le courant ne soit
accidentellement rétabli. S’il n’est pas
possible de bloquer le disjoncteur, installer
solidement un avertissement bien visible,
comme une étiquette, sur le tableau de
distribution.

3. L’installation et le câblage doivent être
effectués par une personne compétente,
conformément à tous les codes et normes
en vigueur, y compris ceux qui se rapportent
aux normes d’incendie.

4. Un apport d’air suffisant est nécessaire pour
une combustion adéquate et une bonne
évacuation des gaz par le conduit de
cheminée des appareils de chauffage aux
combustibles afin de prévenir les
refoulements d’air. Suivre les directives du
fabricant de l’équipement de chauffage et les
normes de sécurité telles que celles
publiées par la National Fire Protection
Association (NFPA) et l’American Society for
Heating, Refrigeration and Air Conditioning
Engineers (ASHRAE) ainsi que celles des
autorités locales en matière de codes.

5. Ne pas endommager le câblage électrique
ou d’autres éléments dissimulés lors du
découpage des murs ou du plafond ou lors
du perçage de trous.

6. Les ventilateurs canalisés doivent toujours
être mis à l’air libre.

7. Si cette unité doit être posée au-dessus d’un
bain ou d’une douche, elle doit porter une
marque indiquant qu’elle est adéquate pour
l’application et doit être raccordée à un
circuit protégé, muni d’un interrupteur de
défaut à la terre (GFCI).

8. NE JAMAIS placer un interrupteur qui peut
être rejoint d’un bain ou d’une douche.

9. Ce ventilateur doit être adéquatement mis à
la terre.

10. Ne pas utiliser dans une aire de préparation
de repas (Figure. 1).

11. Ne pas bloquer les entrées ou les
évacuations d’air.

12. Le câblage d’alimentation électrique doit être
de calibre nº 14 AWG ou plus gros (adéquat
pour au moins 90 °C [190 °F] ).

13. Ne doit pas être utilisé à l’extérieur.

14. Le ventilateur ne doit pas être posé dans

unplafond avec classement « R » supérieur
à 40.

15. Le ventilateur est de type à protection

intrinsèque (IC).

16. Pour réduire le risque de blessure, installer

le ventilateur à au moins 2,1 m (7 pieds)
au-dessus du plancher.

17. Acceptable pour utilisation au-dessus d’une

douche ou d’un bain lorsqu’installé sur un
circuit protégé, muni d’un interrupteur de
défaut à la terre (GFCI).

18. Le ventilateur ne doit pas être basculé

rapidement sous tension et hors tension.

19. Ne pas nettoyer le ventilateur à l’aide de
produits chimiques corrosifs ou d’eau à plus
de 60 °C (140 °F).

20. Si le ventilateur ne fonctionne pas
correctement, couper immédiatement
l’alimentation électrique et le faire inspecter
et entretenir au besoin par un installateur
compétent.

21. Ces ventilateurs doivent être fixés à des
éléments de charpente qui sont assez forts
pour supporter le poids du ventilateur.

22. Ne pas permettre à des objets de pénétrer
dans le ventilateur, ce qui pourrait entraîner
des chocs électriques ou endommager
l’appareil.

Mise en garde:

1. Pour ventilation générale uniquement. Ne
pas utiliser cet appareil pour évacuer des
substances ou des vapeurs nocives ou
explosives.

2. Ce produit est conçu pour être installé
uniquement dans des plafonds plats. Ne pas
l’installer dans un plafond incliné ou dans un
mur.

3. Pour éviter d’endommager les roulements

du moteur et avoir des rotors déséquilibrés
bruyants, éviter que la poussière et les
matériaux de construction ne pénètrent
dans le ventilateur.

4. Lire la fiche signalétique du produit pour

obtenir d’autres informations et exigences.

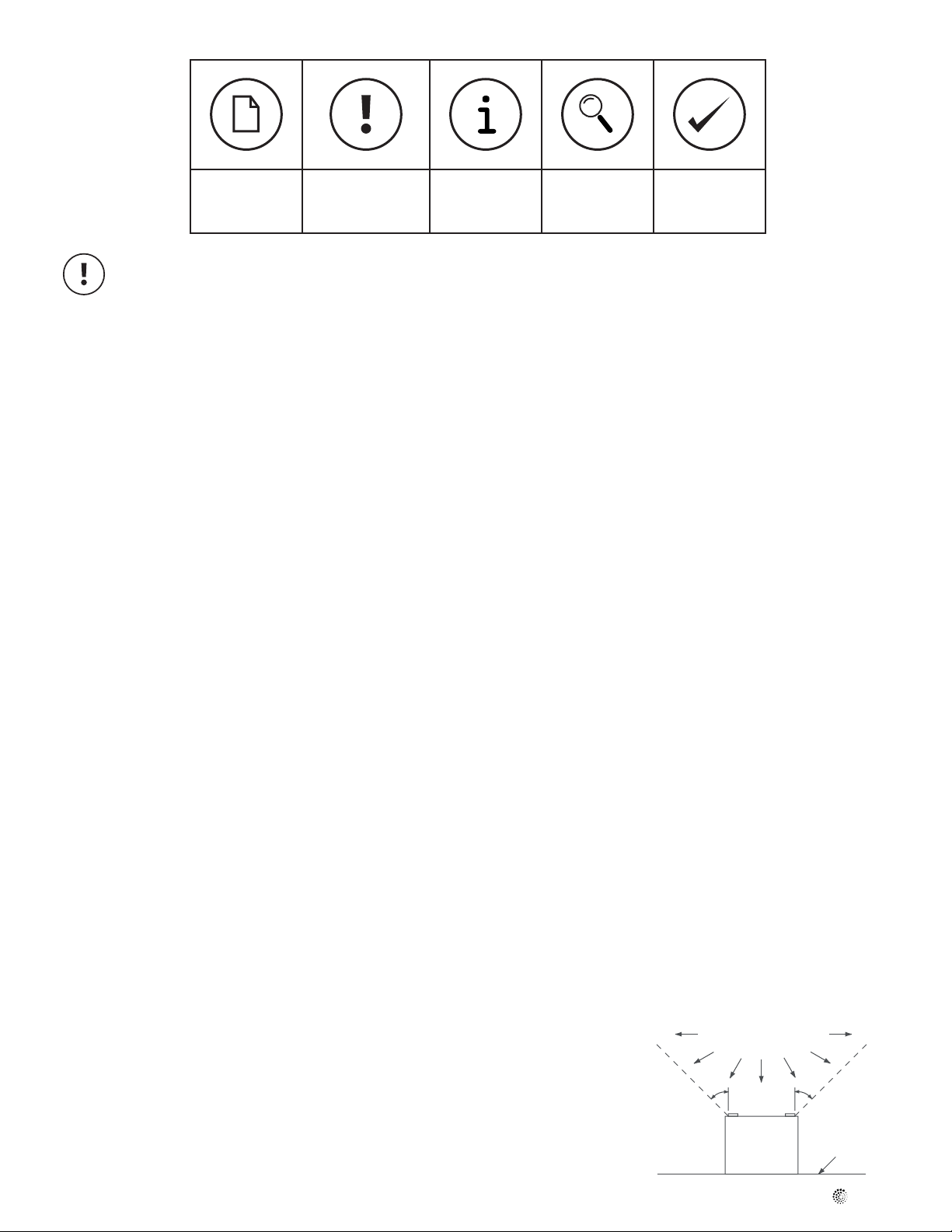

Figure 1

Aire de préparation des

repas. Ne pas installer au-

dessus ou à l'intérieur de

cette aire.

45°45°

Équipement

de cuisson

Plancher

fantech

4

Nota Advertencia /

nota

Información Información

técnica

Consejo
práctico

importante

Lea y guarde estas instrucciones.
Para reducir el riesgo de incendio, choque eléctrico o lesiones a las personas, tenga en cuenta lo siguiente antes de la
instalación:

1. Use esta unidad solamente en la manera
prevista por el fabricante. Si tiene
preguntas, comuníquese con el fabricante.

2. Antes de dar mantenimiento o limpiar la
unidad, apague el interruptor (OFF) en el
panel de servicio y bloquee los dispositivos
de desconexión eléctrica para impedir que
se reactive accidentalmente la alimentación
eléctrica. Cuando no se puedan bloquear
con llave los dispositivos de desconexión
eléctrica, fije firmemente un dispositivo
prominente de advertencia, como una
etiqueta, al panel de servicio.

3. El trabajo de instalación y el cableado
eléctrico deberá realizarlo solamente el
personal calificado de conformidad con
todos los códigos y normativas aplicables,
incluida la construcción con clasificación
ignífuga.

4. Se necesita suficiente aire para la
combustión correcta y la ventilación de
gases a través del tiro (chimenea) de
equipos que incineran combustible para
prevenir el contratiro. Siga las pautas del
fabricante del equipo de calefacción y las
normativas de seguridad tales como las
publicadas por la National Fire Protection
Association (NFPA), la American Society
for Heating, Refrigeration and Air
Conditioning Engineers (ASHRAE), y las
autoridades de los códigos locales.

5. Al cortar o taladrar paredes o cielos rasos,
no dañe el cableado eléctrico ni otros
servicios públicos ocultos.

6. Los extractores con conductos siempre
deben tener salida al exterior.

7. Si esta unidad debe instalarse sobre una
tina o una ducha, debe marcarse según
corresponda a la aplicación y conectarse
aun circuito derivado protegido GFCI
(interruptor de circuito por pérdida a tierra).

8. NUNCA coloque un interruptor en un lugar
que esté al alcance desde una tina o una
ducha.

9. Este extractor debe conectarse a tierra
correctamente.

10. No utilizar en el área usada para cocinar
(figura 1).

11. No bloquee las entradas ni la salida de aire.

12. Las conexiones de alimentación deben

realizarse con cables calibre 14 AWG o
más gruesos (aptos para al menos 90°C).

13. No apto para uso externo.

14. El extractor no debe instalarse en un cielo

raso con una calificación “R” de más de 40.

15. El extractor es del tipo IC (protección

inherente).

16. Para reducir el riesgo de lesiones, instale

el extractor a una altura de al menos
2,1m del suelo.

17. Apto para usarse sobre una ducha o tina

cuando se instala en un circuito derivado
protegido GFCI.

18. El extractor no debe encenderse ni

apagarse rápidamente.

19. No limpie el extractor con productos

químicos corrosivos ni agua a más de 60 °C.

20. Si el extractor no funciona correctamente,

apague la alimentación inmediatamente y
hágalo revisar o reparar por un instalador
certificado según sea necesario.

21. Este extractor debe montarse a miembros

estructurales que sean lo suficientemente
fuertes para soportar el peso de la unidad.

22. No permita el ingreso de objetos extraños

en el extractor ya que podrían producir
choques eléctricos o daños a la unidad.

Atención:

1. Para ventilación general únicamente.
Noutilizar para ventilar materiales y
vapores peligrosos o explosivos.

2. Este producto está diseñado para su
instalación en cielos rasos planos
únicamente. No instalar en cielos rasos
inclinados ni sobre una pared.

3. Para evitar daños a los cojinetes del motor
y hélices desbalanceadas ruidosas, evite el
ingreso de materiales de construcción y
polvo en el extractor.

4. Lea la etiqueta con las especificaciones del
producto para ver otros requisitos y más
información.

Figura 1

Área para cocinar
No instalar sobre o
dentro de esta área

45°45°

Equipo para

cocinar

Suelo

fantech

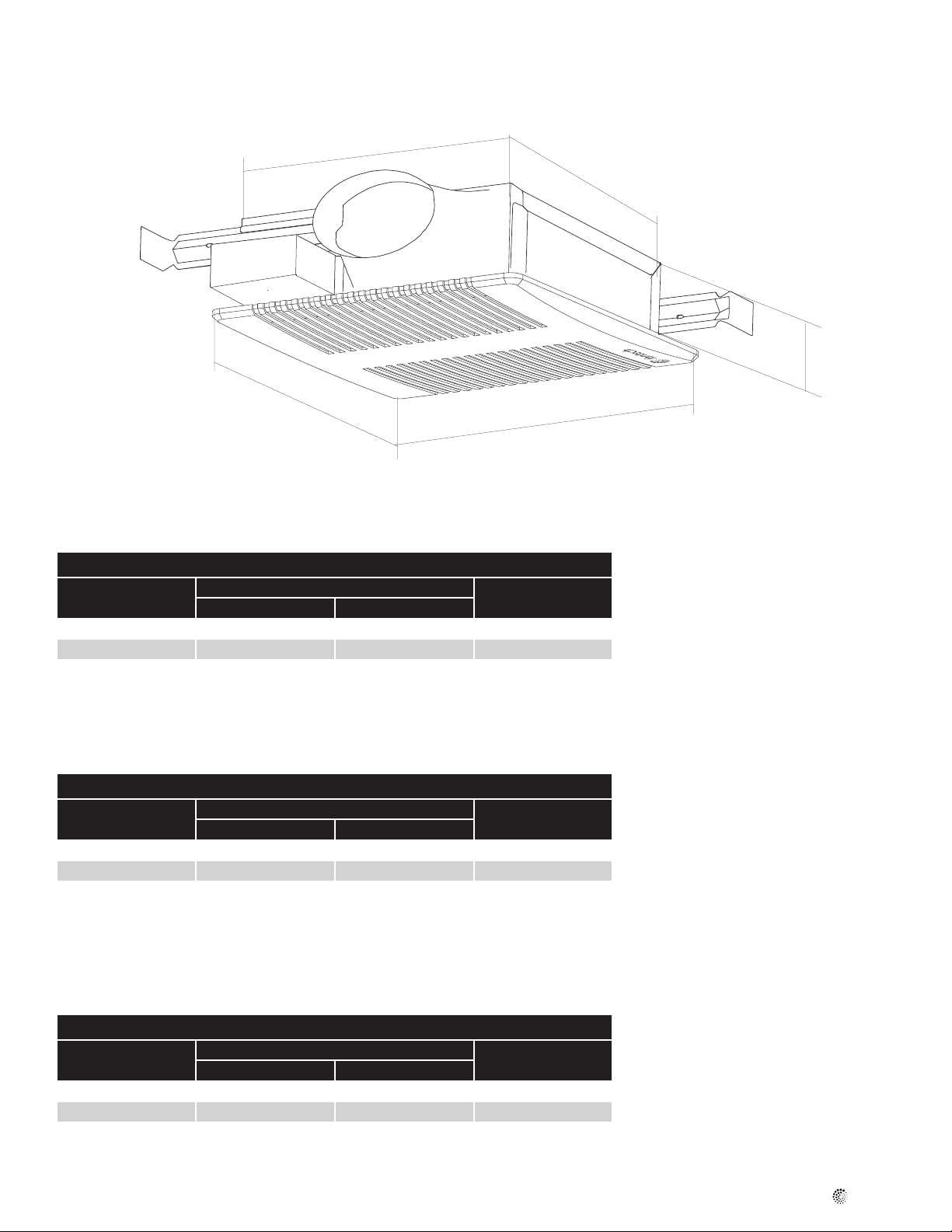

Dimensions • Dimensiones

10-1/4" / 260 MM

95 MM

10-1/4" / 260 MM

5

13 3/4"

350 MM

13"

330 MM

Specifications

Fan Specifications

Model Power Consumption (W) Airflow (CFM)

Power Motor

Pro Series 80 120V/60 Hz 25 80

Pro Series 100 120V/60 Hz 30 100

Spécifications

Spécification du ventilateur

Modèle Consommation d’énergie (W) Débit d’air (pi3/min)

Puissance Moteur

Pro Series 80 120V/60 Hz 25 80

Pro Series 100 120V/60 Hz 30 100

3-3/4"

Especificaciones

Especificaciones del extractor

Modelo Consumo de energía (W) Flujo de aire (CFM)

Alimentación Motor

Pro Series 80 120V/60 Hz 25 80

Pro Series 100 120V/60 Hz 30 100

fantech

6

Hanger bar (long)

Hanger bar A

Screw A

Screw B

The ducting from this fan to the outside of the building has a strong effect on the air ow, noise and energy use of the fan. Use the
shortest, straightest duct routing possible for best performance, and avoid installing the fan with smaller ducts than recommended.
Insulation around the ducts can reduce energy loss and inhibit mold growth. Fans installed with existing ducts may not achieve their
rated air ow.

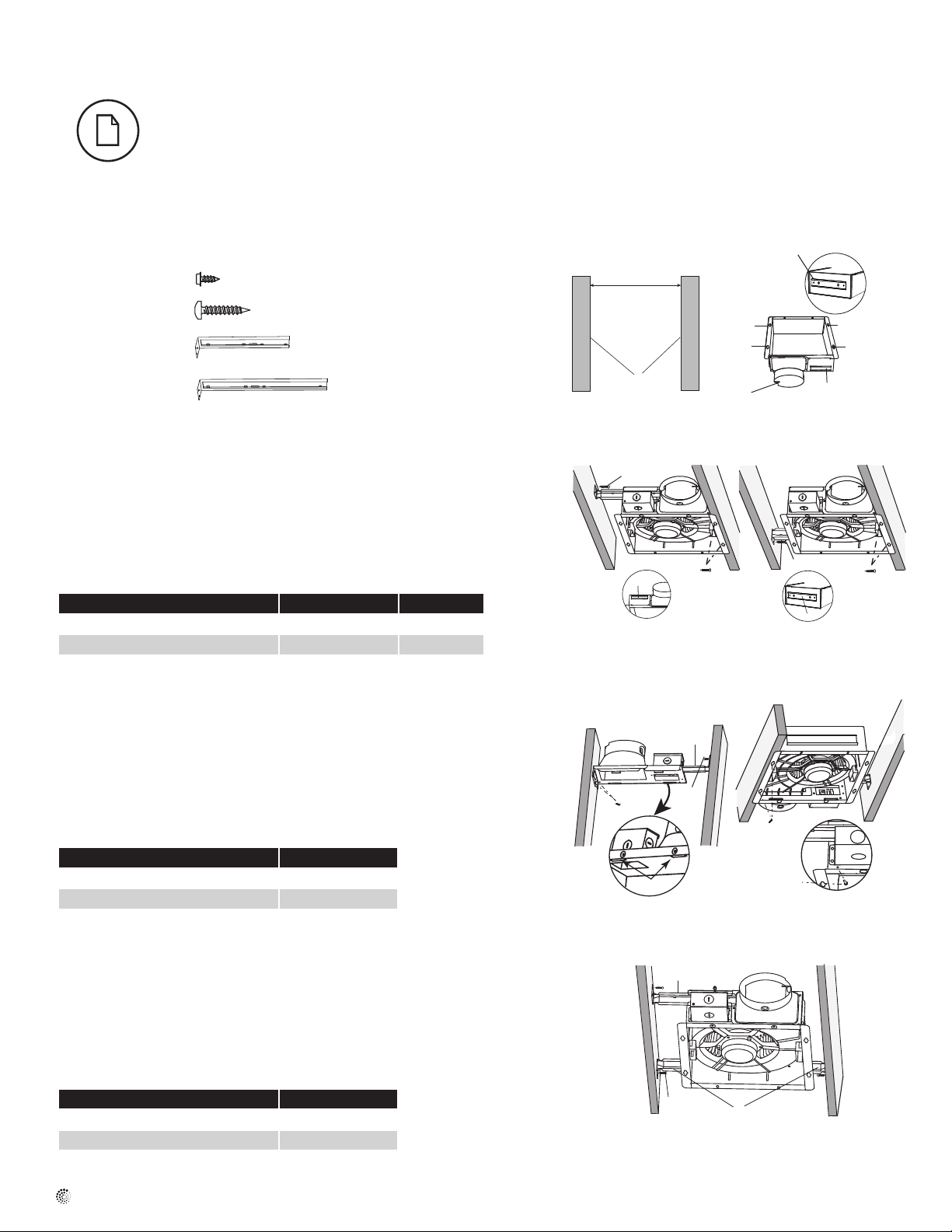

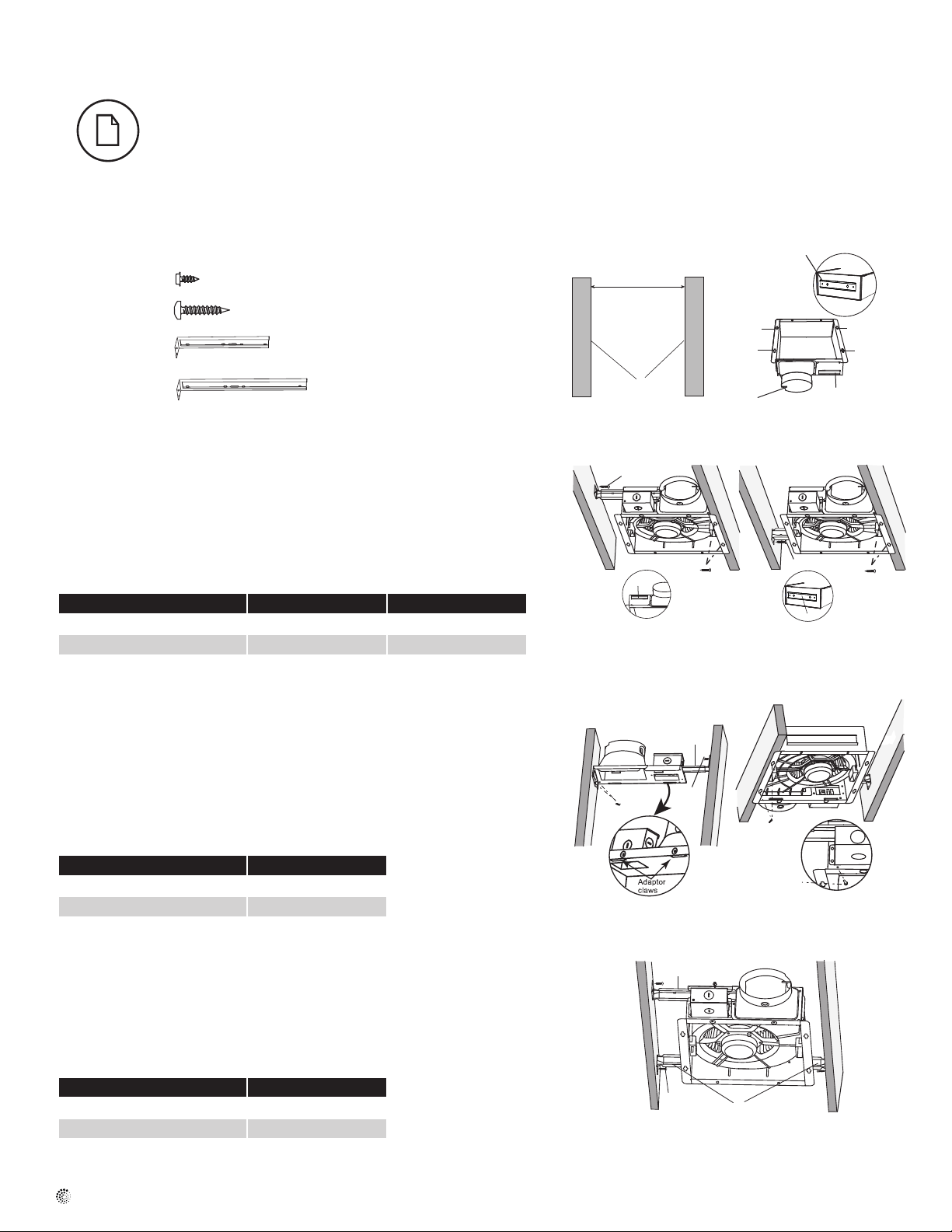

Installation

1. Before installation, you need to know:

Screw A ST4.2*13mm

Channel B

Distance A

Screw B ST4.2*25mm

Hangar bar (short) 7 1/2 in (190mm)

Hangar Bar (long) 13 3/8 in (340mm)

Note: The short hangar bar can only slide into Channel A

Mount using mounting holes and hangar bar

Remove the housing and drive the screws part way into the joists at the marked
locations (Figure 5). Slide one hanger bar into the channel on the housing and adjust
as needed to fit between framing. Hold housing in place so that the housing
contacts the bottom of the joist, Screw housing to joist through the hole A and hole
B. Fasten the hanger bar onto the other side of joist through the hole (refer to the
right diagram). Screw hanger bar to housing with screw A.

Distance A Hanger Bar Channel

13 3/4" to 15 15/16" (350mm-405mm) Hanger bar (short) Channel A (g. 3)

19 11/16" to 21 7/8" (500mm-555mm) Hanger bar (long) Channel A (g. 3)

13 3/8" to 19 11/16" (340mm-500mm) Hanger bar (long) Channel B (g. 4)

Mount using mounting holes and hangar bar

Disconnect plug connector from receptacle and remove adaptor from housing
before starting installation. Slide one hanger bar into the channel A on the housing
and adjust as needed to fit between framing. Insert housing between joists, making
sure the adapter claws are properly inserted into the housing slots. Secure the
housing to adaptor by using screw. Screw housing to joist through the hole A and
hole B. Screw hanger bar to housing with screw A.

Hole B

Hole A

JOIST

Tap

Figure 1 Figure 2

Screw B

Channel A

Screw B

Figure 3 Figure 4

Hanger Bar A

Screw B

Screw B

Screw B

Screw B

Channel B

Hole B

Hole A

Channel A

Screw B

Distance A Hanger Bar

13 3/4" to 15 15/16" (350mm-405mm) Hanger bar (short)

19 11/16" to 21 7/8" (500mm-555mm) Hanger bar (long)

Mount with hangar bars only

Slide hanger bars into housing and adjust as needed to fit between framing. Extend
the hanger bars to the width of the framing. Position the ventilator with the housing
tabs wrapped around the bottom edge of the framing, holding the ventilator in
place. Secure hanger bars to framing using one screw on each end of hanger bar.
(refer to fig. 7). Screw hanger bar to housing with screw A.

14" to 23 1/2" (356mm-597mm) Hanger bar (short)

19 11/16" to 23 1/2" (500mm-597mm) Hanger bar (long)

fantech

Distance A Hanger Bar

Screw

Figure 5 Figure 6

Figure 7

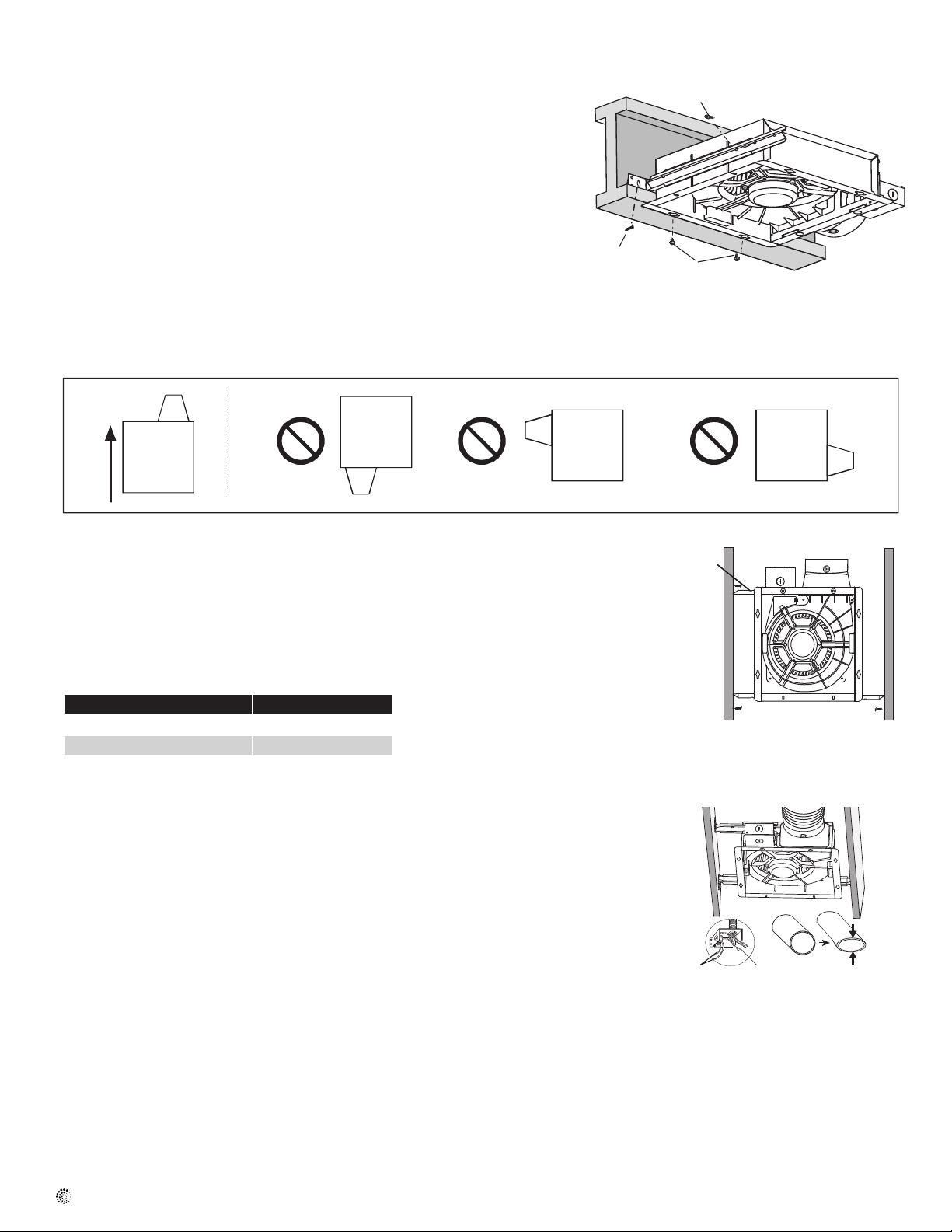

Mount to I-joist

Screw B

Screw A

Screw B

ductwork Squeeze

lead wires

connectors

Hanger Bar A

Slide one hanger bar (long) into channel B on the housing and adjust as needed to
fit between framing. Hold housing in place so that the housing contacts the bottom
of the joist. Screw housing to joist at location b, see Fig. 8.
Screw hanger bar to housing with screw A.

Wall Installation with hanger bars only

When the product is installed on the wall,the adaptor shall be faced upward.

HAUT

7

Figure 8

Slide hanger bars onto housing and adjust as needed to fit between framing. Extend
the hanger bars to the width of the framing while holding the ventilator in place.
Secure hanger bars to framing using one screw on each end of hanger bar. (refer to
Fig. 9) Screw hanger bar to housing with screw A.
Note: Ensure the tap (Fig. 2) is in vertical position before installation.
The choice of Hanger Bar A

Distance A Hanger Bar

14" to 23 1/2" (356mm-597mm) Hanger bar (short)

19 11/16" to 23 1/2" (500mm-597mm) Hanger bar (long)

Install ductwork and junction box

Remove junction box cover and secure conduit or stress relief to junction box
knock-out hole. Using connectors, connect field wiring wires to ventilating fan wires
(refer to wiring diagram), replace the junction box cover. Squeeze the ductwork to
fit the adaptor then slip onto the adapter and secure it with duct tape (not
included). Secure all the ductwork connections so that they are air tight.

The ducting from this fan to the outside of building has a strong effect on the air
flow, noise and energy use of the fan. Use the shortest, straightest duct routing
possible for best performance, and avoid installing the fan with smaller ducts than
recommended. Insulation around the ducts can reduce energy loss and inhibit mold
growth. Fans installed with existing ducts may not achieve their rated air flow.

fantech

8

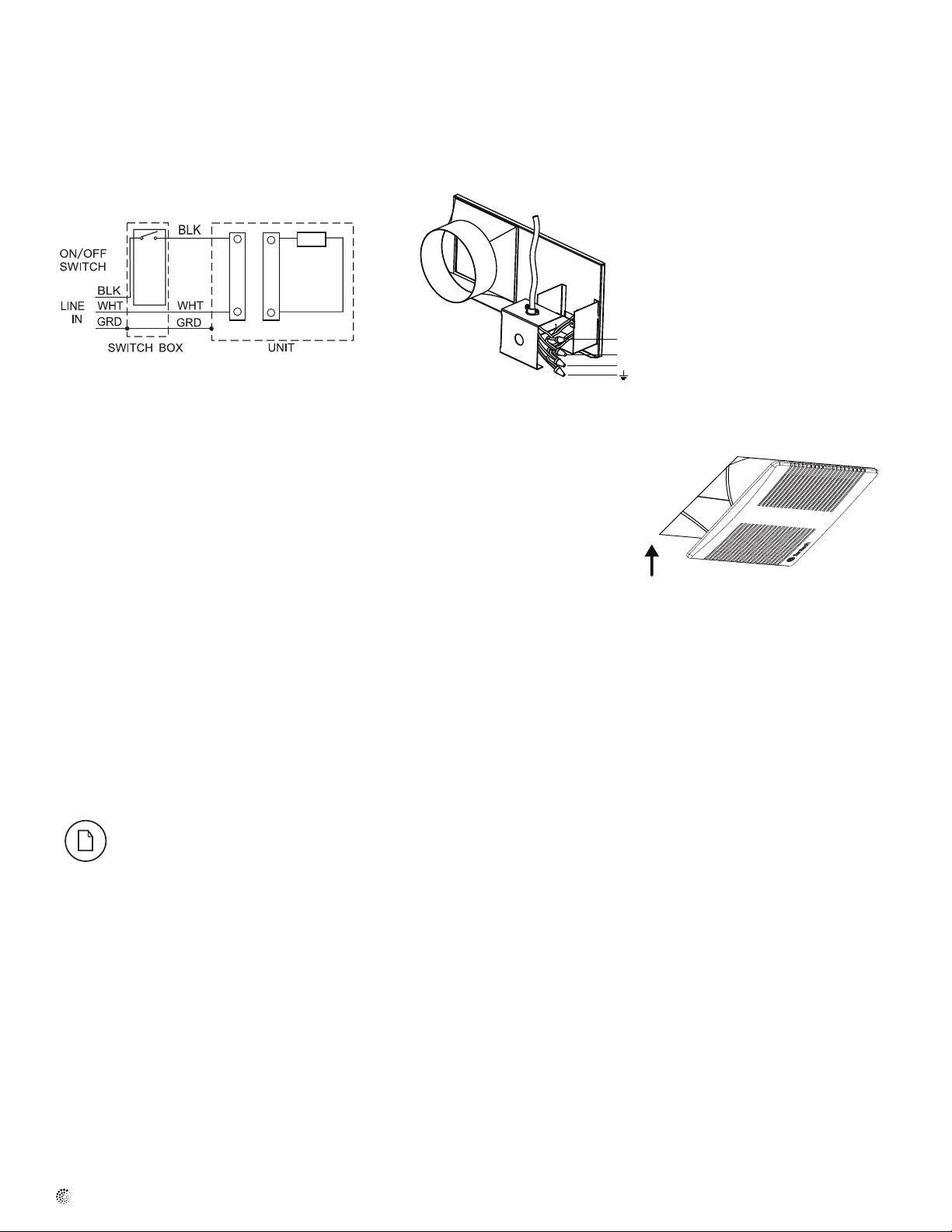

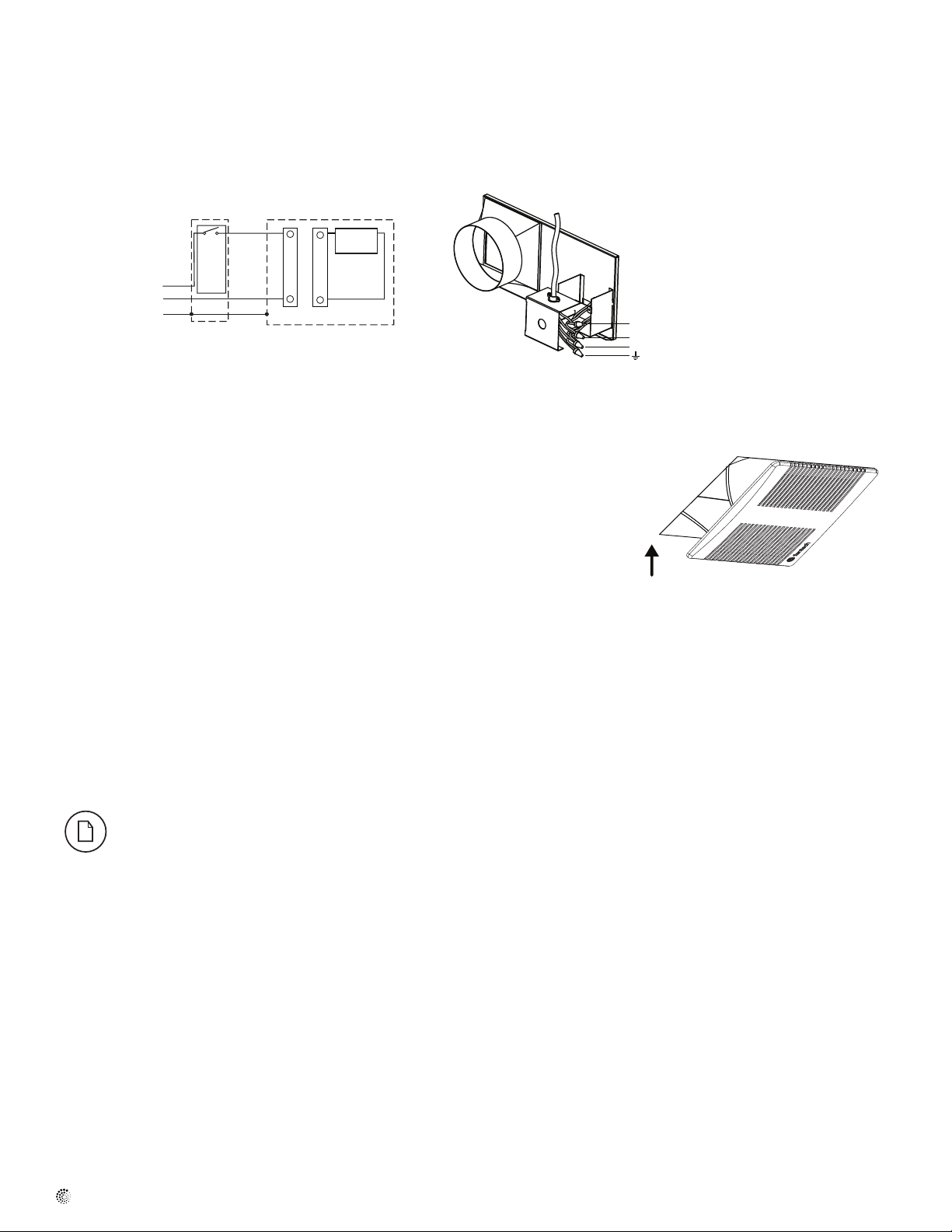

Wiring diagram

Run 120 Vac house wiring to the location of the fan. Use only UL-approved connectors (not included) to attach the field wiring to the wiring plate. Refer
to the wiring diagram, and connect the wires as shown.

FAN

2

Install the Grille

To attach the grille assembly to the fan housing, pinch the grille springs on the sides of
the grille assembly, and position the grille into the housing with the grille springs in the
appropriate slots. Push the grille assembly towards the ceiling to secure.

L1: light (Red)
L1: Mtr (Black)
N: Light & Mtr (White)
: Ground (Green)

Maintenance

For quiet and efficient operation, long life, and attractive appearance - lower or remove grille and vacuum interior of unit with the dust
brush attachment.

The motor is permanently lubricated and never needs oiling. If the motor bearings are making excessive or unusual noises, replace
the motor with the exact service motor. The impeller should also be replaced.

Keep all electrical components away from water. Do not use corrosive chemicals or water in excess of 60C (140°F) to clean plastic
parts.

fantech

Les conduits de ce ventilateur menant vers l’extérieur du bâtiment ont une incidence importante sur le débit d’air, le bruit et

Point d’accès

Barre de

suspension (longue)

Barre de
suspension A

Vis A

Vis B

l’utilisation d’énergie du ventilateur. Installer les conduits selon le tracé le plus court et droit possible pour un meilleur rendement,
et éviter d’installer le ventilateur avec des conduits plus petits que ceux recommandés. Isoler le pourtour des conduits peut réduire
la perte d’énergie et empêcher la formation de moisissure. Les ventilateurs installés avec des conduits existants peuvent ne pas
atteindre leur débit d’air nominal.

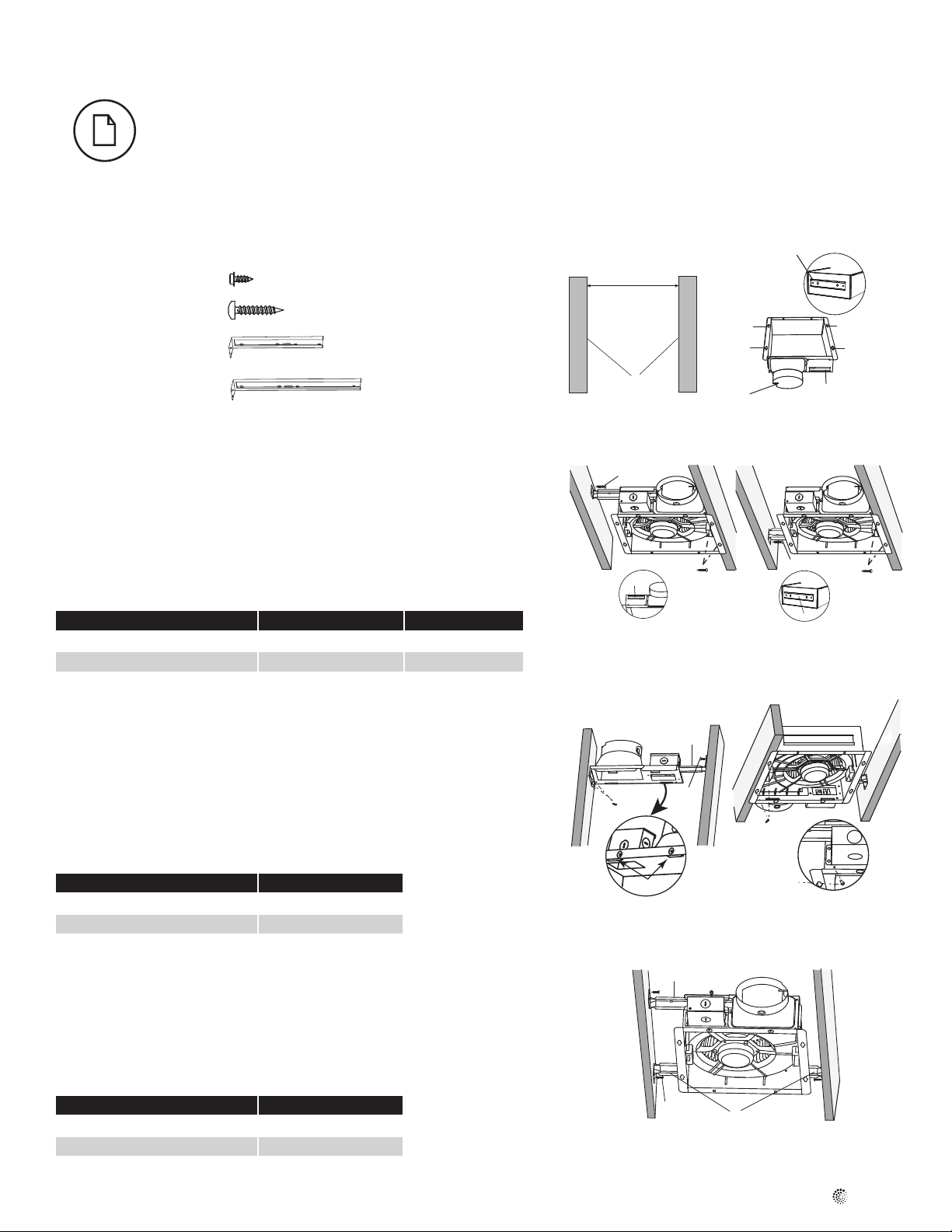

Installation

1. Avant l’installation, voici ce qu’il faut savoir:

Vis A ST4.2*13mm

9

Conduit B

Distance A

Vis B ST4.2*25mm

Barre de suspension (courte) 190mm (71/2po)

Barre de suspension (longue) 340mm (133/8po)

Remarque: La barre de suspension courte peut seulement glisser dans le Conduit A.

Monter au moyen des orifices de montage et de la barre de suspension

Retirer le boîtier et enfoncer les vis à mi-chemin dans les solives aux emplacements
marqués (Figure 5). Faire glisser une barre de suspension dans le conduit sur le
boîtier et l’ajuster au besoin pour l’adapter au cadre. Maintenir le boîtier en place de
manière à ce que le boîtier touche le fond de la solive. Visser le boîtier à la solive par
l’orifice A et l’orifice B. Fixer la barre de suspension de l’autre côté de la solive
(consulter le diagramme de droite). Visser la barre de suspension au boîtier avec la
vis A.

Distance A Barre de suspension Conduit

350 à 405mm (13 3/4 à 15 15/16 po) Barre de suspension (courte) Conduit A (g. 3)

500 à 555mm (19 11/16 à 21 7/8 po) Barre de suspension (longue) Conduit A (g. 3)

340 à 500mm (13 3/8 po à 19 11/16 po) Barre de suspension (longue) Conduit B (g. 4)

Monter au moyen des orifices de montage et de la barre de suspension

Débrancher le connecteur du réceptacle et retirer l’adaptateur du boîtier avant de
commencer l’installation. Faire glisser une barre de suspension dans le conduit
Asur le boîtier et l’ajuster au besoin pour l’adapter au cadre. Insérer le boîtier
entre les solives, en vérifiant que les griffes de l’adaptateur sont correctement
insérées dans les fentes du boîtier. Fixer le boîtier à l’adaptateur à l’aide de vis.
Visser le boîtier à la solive à travers l’orifice A et l’orifice B. Visser la barre de
suspension au boîtier avec la vis A.

Distance A Barre de suspension

350 à 405mm (13 3/4 à 15 15/16 po) Barre de suspension (courte)

500 à 555mm (19 11/16 à 21 7/8 po) Barre de suspension (longue)

Orifice B

Orifice A

SOLIVE

Figure1 Figure2

Vis B

Conduit A

Vis B

Figure3 Figure4

Barre de
suspension A

Vis B

Vis B

Vis B

Griffes de
l’adaptateur

Figure5 Figure6

Orifice B

Orifice A

Conduit A

Vis B

Vis B

Conduit B

Vis

Montage avec les barres de suspension seulement

Faire glisser les barres de suspension dans boîtier et les ajuster pour les adapter
au cadre. Allonger les barres de suspension à la largeur du cadre. Positionner le
ventilateur avec les pattes du boîtier enroulées autour du bord inférieur du cadre,
en maintenant le ventilateur en place. Fixer les barres de suspension au cadre à
l’aide d’une vis à chaque extrémité de la barre de suspension. (Consulter la figure

7). Visser la barre de suspension au boîtier avec la vis A.

Distance A Barre de suspension

356 à 597mm (14 à 23 1/2 po) Barre de suspension (courte)

500 à 597 mm (19 11/16 à 23 1/2 po) Barre de suspension (longue)

Figure7

fantech

10

Vis B

Vis A

Vis B

Conduit Compresser

Fils conducteurs

Connecteurs

Barre de
suspension A

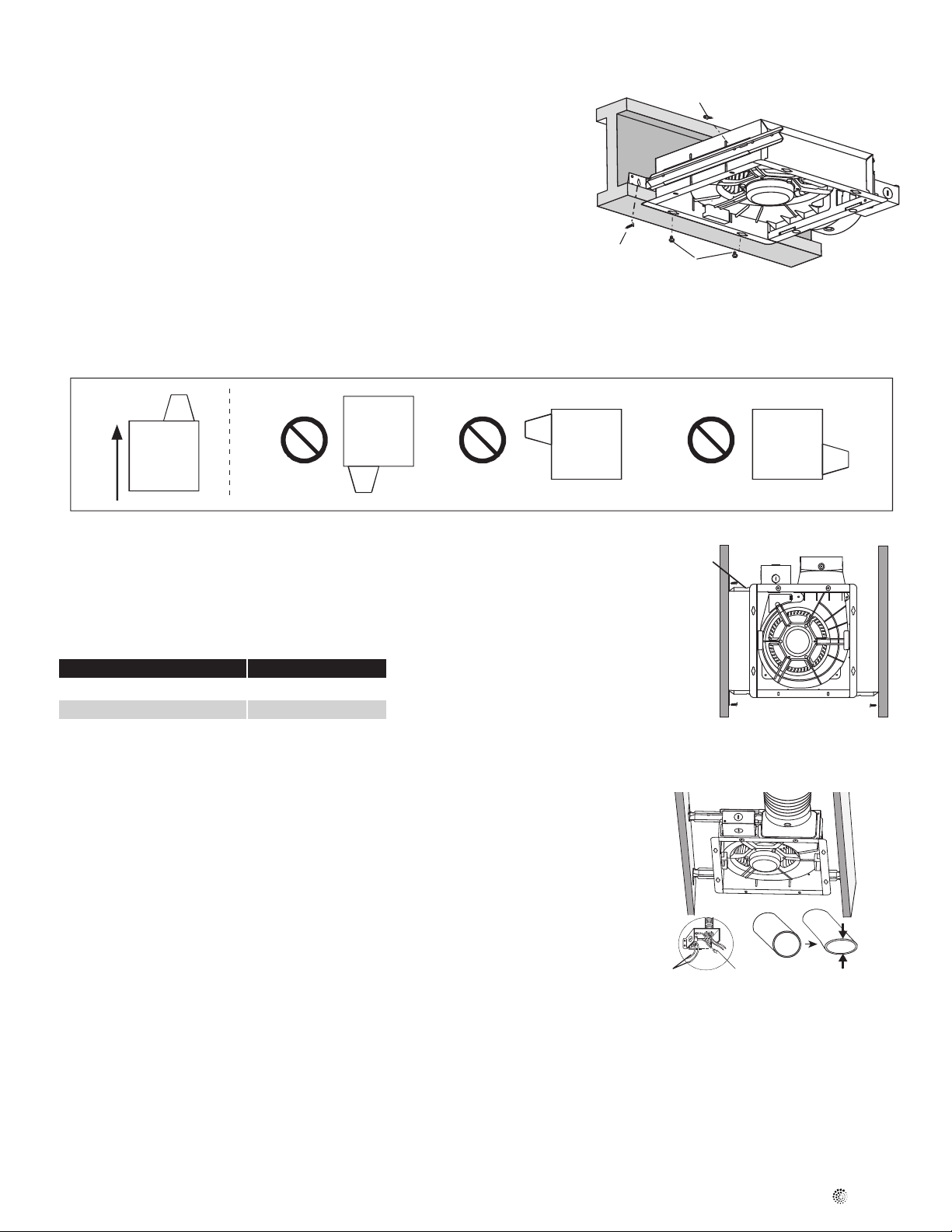

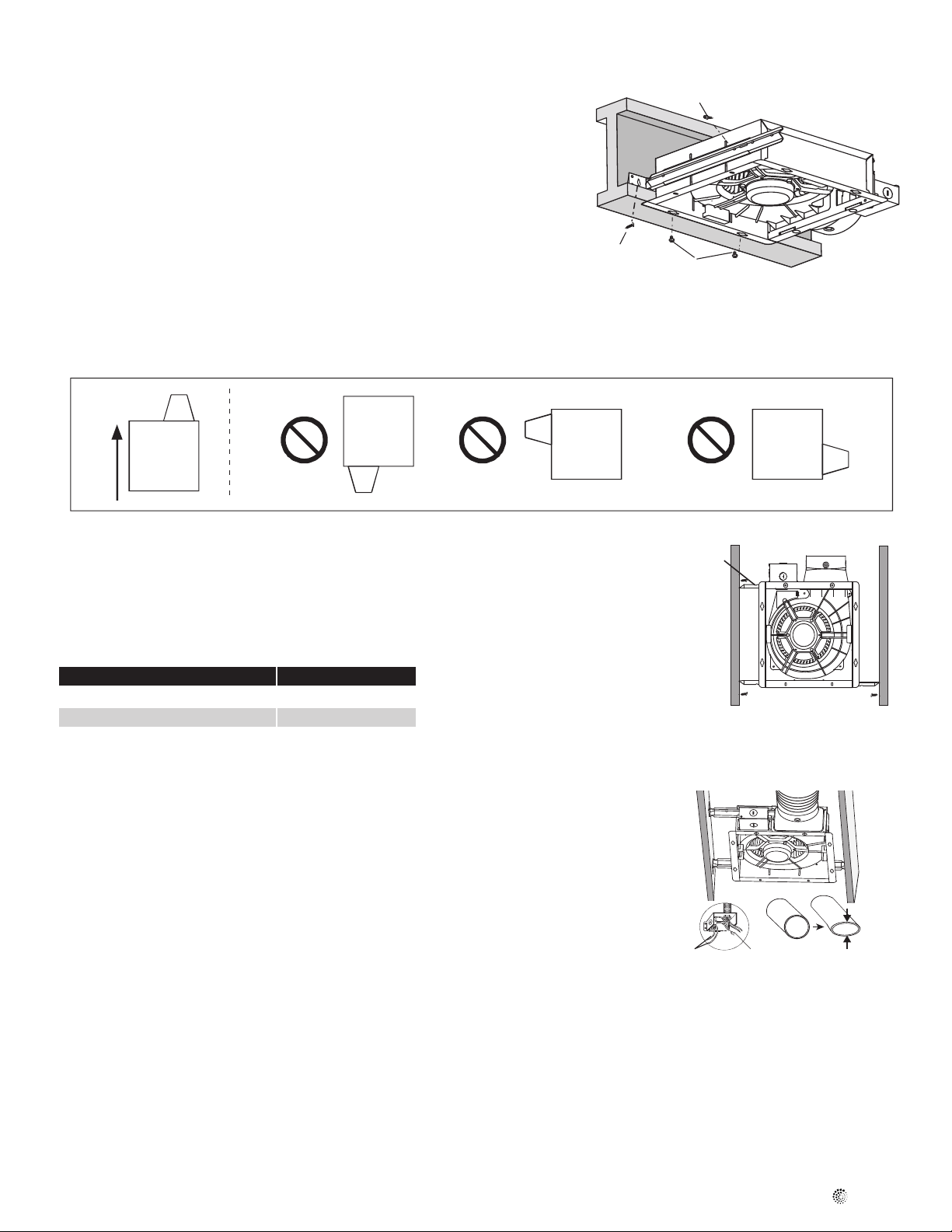

Montage sur solive en I

Faire glisser une barre de suspension (longue) dans le conduit B du boîtier et
l’ajuster au besoin pour l’adapter au cadre. Maintenir le boîtier en place de sorte
que le boîtier entre en contact avec le bas de la solive. Visser le boîtier à la solive
à l’emplacement b; voir la figure8.
Visser la barre de suspension au boîtier avec la vis A.

Installation murale avec barres de suspension seulement

Lorsque le produit est installé sur le mur, l’adaptateur doit être orienté vers le haut.

HAUT

Figure8

Faire glisser les barres de suspension dans boîtier et les ajuster au besoin pour qu’elles
s’adaptent au cadre. Allonger les barres de suspension à la largeur du cadre tout en
maintenant le ventilateur en place. Fixer les barres de suspension au cadre à l’aide d’une
vis à chaque extrémité de la barre de suspension (consulter la figure 9). Visser la barre
de suspension au boîtier avec la vis A.
Remarque: S’assurer que le point d’accès (Fig. 2) est en position verticale avant de
procéder à l’installation.
Choix de la barre de suspension A

Installer les conduits et le boîtier de raccordement

Retirer le couvercle du boîtier de raccordement et fixer le conduit ou le réducteur de contrainte
au trou à défoncer du boîtier de raccordement. À l’aide des connecteurs, raccorder les fils du
câblage in situ aux fils du ventilateur (consulter le schéma de câblage), puis replacer le couvercle
du boîtier de raccordement. Compresser le conduit pour qu’il s’ajuste à l’adaptateur, puis le
glisser sur l’adaptateur et le fixer avec du ruban pour conduits (non inclus). Fixer tous les
raccords de conduits de manière qu’ils soient étanches.

Les conduits de ce ventilateur menant vers l’extérieur du bâtiment ont une incidence importante
sur le débit d’air, le bruit et l’utilisation d’énergie du ventilateur. Installer les conduits selon le
tracé le plus court et droit possible pour un meilleur rendement, et éviter d’installer le ventilateur
avec des conduits plus petits que ceux recommandés. Isoler le pourtour des conduits peut
réduire la perte d’énergie et empêcher la formation de moisissure. Les ventilateur installés avec
des conduits existants peuvent ne pas atteindre leur débit d’air nominal.

Distance A Barre de suspension

356 à 597mm (14 à 23 1/2 po) Barre de suspension (courte)

500 à 597 mm (19 11/16 à 23 1/2 po) Barre de suspension (longue)

fantech

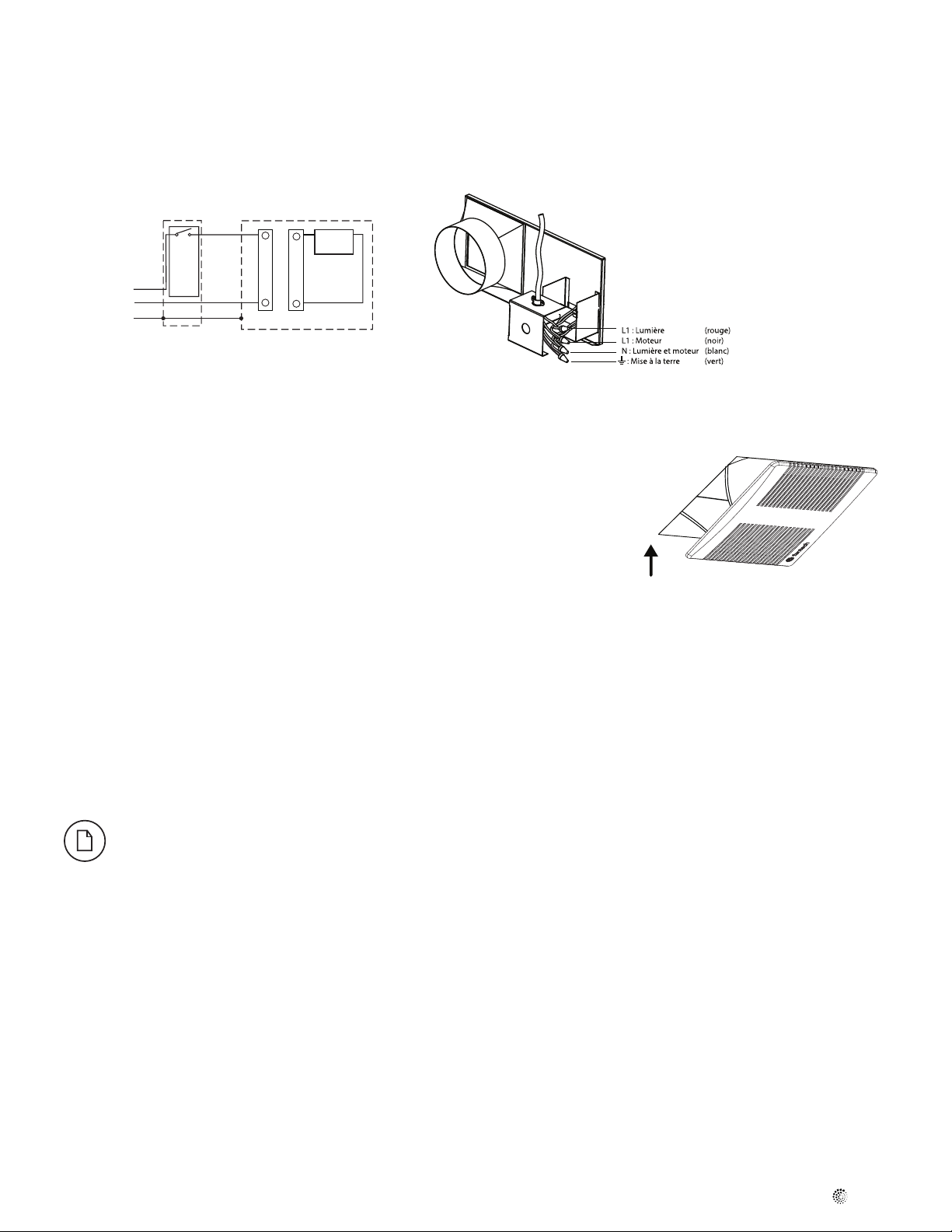

Schéma de câblage

Brancher le câblage du boîtier 120 V c. a. à l’emplacement du ventilateur. Utiliser uniquement des connecteurs homologués UL (non inclus) pour
raccorder le câblage in situ à la plaque de câblage. Consulter le schéma de câblage, puis raccorder les fils, comme le montre la figure.

11

2

INTERRUPTEUR

MARCHE/ARRÊT

NOIR

ENTRÉE

BLANC

VERT

BLANC

DISTRIBUTION

NOIR

VERT

SOUF­FLEUR

UNITÉBOÎTIER DE

Installer le grillage

Pour fixer le grillage au boîtier du ventilateur, pincer les ressorts situés sur les côtés du
grillage et placer le grillage dans le boîtier en insérant les ressorts dans les fentes
appropriées. Pousser le grillage vers le plafond pour le fixer.

Entretien

Pour un fonctionnement silencieux et efficace, une durée utile prolongée et une apparence attrayante, baisser ou retirer la grille et passer
l’aspirateur à l’intérieur de l’unité à l’aide de la brosse d’époussetage.

Le moteur est lubrifié de façon permanente et ne nécessite pas de lubrification supplémentaire. Si les roulements du moteur font des bruits
excessifs ou inhabituels, remplacer le moteur avec un moteur identique. Le rotor doit également être remplacé.

Garder tous les composants électriques loin de l’eau. Ne pas utiliser de produits chimiques corrosifs ou de l’eau plus chaude que

60°C (140 °F) pour nettoyer les pièces en plastique.

fantech

12

Barra colgante

(larga)

Barra

colgante A

Tornillo A

Tornillo B

El sistema de ductos que se extiende desde este ventilador hasta el exterior del edicio tiene un fuerte efecto sobre el ujo de aire,
el ruido y el consumo de energía del ventilador. Elija el trazado de ductos más corto y recto posible para optimizar el rendimiento;
además, evite instalar el ventilador con ductos más pequeños que los recomendados. El aislamiento que rodea a los ductos puede
reducir la pérdida de energía e inhibir el crecimiento de moho. Es posible que los ventiladores instalados con ductos ya existentes no
alcancen su ujo de aire nominal.

Instalación

1. Antes de la instalación tiene que saber lo siguiente:

TornilloA ST4.2*13mm

Canal B

Distancia A

TornilloB ST4.2*25mm

Barra colgante (corta) 71/2pulg. (190mm)

Barra colgante (larga) 133/8pulg. (340mm)

Nota: La barra colgante corta solo puede deslizarse dentro del CanalA

Montaje con orificios de montaje y barra colgante

Retire la carcasa y atornille los tornillos hasta la mitad en los puntos marcados de
las viguetas (Figura5). Deslice una barra colgante dentro del canal de la carcasa y
ajústela según sea necesario para que encaje entre la estructura. Sostenga la
carcasa en su lugar de modo que entre en contacto con la parte inferior de la
vigueta. Atornille la carcasa a la vigueta por los orificiosAyB. Apriete la barra
colgante sobre el otro lado de la vigueta por el orificio (consulte el diagrama de la
derecha). Atornille la barra colgante a la carcasa con el tornilloA.

DistanciaA Barra colgante Canal

De133/4"a1515/16" (350mma405mm) Barra colgante (corta) CanalA (Fig.3)

De1911/16"a217/8" (500mma555mm) Barra colgante (larga) CanalA (Fig.3)

De133/8"a1911/16" (340mma500mm) Barra colgante (larga) CanalB (Fig.4)

Montaje con orificios de montaje y barra colgante

Desconecte el conector del enchufe del receptáculo y retire el adaptador de la
carcasa antes de comenzar la instalación. Deslice una barra colgante dentro del
canalA de la carcasa y ajústela según sea necesario para que encaje entre la
estructura. Introduzca la carcasa entre las viguetas; cuando lo haga, asegúrese de
que las garras del adaptador se inserten correctamente en las ranuras de la
carcasa. Fije la carcasa al adaptador con el tornillo. Atornille la carcasa a la vigueta
por los orificiosAyB. Atornille la barra colgante a la carcasa con el tornilloA.

DistanciaA Barra colgante

De133/4"a1515/16" (350mma405mm) Barra colgante (corta)

De1911/16"a217/8" (500mma555mm) Barra colgante (larga)

Orificio B

Orificio A

VIGUETA

Toma

Figura1 Figura2

Tornillo B

Canal A

Tornillo B

Figura3 Figura4

Barra colgante A

Tornillo B

Tornillo B

Tornillo B

Garras del
adaptador

Figura5 Figura6

Orificio B

Orificio A

Canal A

Tornillo B

Tornillo B

Canal B

Tornillo

Montaje con barras colgantes únicamente

Deslice las barras colgantes dentro de la carcasa y ajústelas según sea necesario
para que encajen entre la estructura. Extienda las barras colgantes hasta cubrir el
ancho de la estructura. Posicione el ventilador con las lengüetas de la carcasa
envueltas alrededor del borde inferior de la estructura, mientras sostiene el
ventilador en su lugar. Fije las barras colgantes a la estructura con untornillo en
cada extremo de las barras (consulte la Figura7). Atornille la barra colgante a la
carcasa con el tornilloA.

DistanciaA Barra colgante

De14"a231/2" (356mma597mm) Barra colgante (corta)

De1911/16"a231/2" (500mma597mm) Barra colgante (larga)

fantech

Figura7

Montaje a vigueta enI

Tornillo B

Tornillo A

Tornillo B

sistema de

ductos

Apretar

cables conductores

conectores

Barra colgante A

Deslice una barra colgante (larga) dentro del canalB de la carcasa y ajústela según
sea necesario para que encaje entre la estructura. Sostenga la carcasa en su lugar
de modo que entre en contacto con la parte inferior de la vigueta. Atornille la
carcasa a la vigueta en el puntob; consulte la Figura8.
Atornille la barra colgante a la carcasa con el tornilloA.

Instalación en pared con barras colgantes únicamente

Cuando el producto se instale en la pared, el adaptador debe mirar hacia arriba.

HAUT

13

Figura8

Deslice las barras colgantes dentro de la carcasa y ajústelas según sea necesario para que
encajen entre la estructura. Extienda las barras colgantes hasta cubrir el ancho de la
estructura, mientras sostiene el ventilador en su lugar. Fije las barras colgantes a la
estructura con untornillo en cada extremo de las barras (consulte la Figura9). Atornille la
barra colgante a la carcasa con el tornilloA.
Nota: Asegúrese de que la toma (Figura2) esté en posición vertical antes de la instalación.
La elección de la Barra colganteA

DistanciaA Barra colgante

De14"a231/2" (356mma597mm) Barra colgante (corta)

De1911/16"a231/2" (500mma597mm) Barra colgante (larga)

Instalar el sistema de ductos y la caja de empalmes

Retire la tapa de la caja de empalmes y fije el conducto o el dispositivo descompresor al
orificio desprendible de la caja de empalmes. Utilice conectores para conectar los cables
delcableado de campo a los cables del ventilador de ventilación (consulte el diagrama de
cableado); vuelva a colocar la tapa de la caja de empalmes. Apriete el ducto para que
encajeen el adaptador; luego, deslícelos sobre el adaptador y fíjelo con cinta para ductos
(noincluida). Fije herméticamente todas las conexiones de los ductos.

El sistema de ductos que se extiende desde este ventilador hasta el exterior del edificio tiene
un fuerte efecto sobre el flujo de aire, el ruido y el consumo de energía del ventilador. Elija el
trazado de ductos más corto y recto posible para optimizar el rendimiento; además, evite
instalar el ventilador con ductos más pequeños que los recomendados. El aislamiento que
rodea a los ductos puede reducir la pérdida de energía e inhibir el crecimiento de moho.
Esposible que los ventiladores instalados con ductos ya existentes no alcancen su flujo de
airenominal.

fantech

14

Diagrama de cableado

Extienda cables para instalaciones domiciliarias de 120VCA hasta la ubicación del ventilador. Utilice solamente conectores aprobados por UL
(noincluidos) para conectar el cableado de campo a la placa de cableado. Consulte el diagrama de cableado y conecte los cables tal como se indica.

2

INTERRUPTOR DE

ENCENDIDO/APAGADO

NEGRO

ENTRADA

DE LÍNEA

BLANCO

VERDE

INTERRUPTORES

CAJA DE

NEGRO

BLANCO

VERDE

UNIDAD

VENTI­LADOR

Instalar la parrilla

Para conectar el conjunto de la parrilla a la carcasa del ventilador, apriete los resortes
de la parrilla sobre los laterales del conjunto de la parrilla; y posicione la parrilla dentro
de la carcasa con sus resortes en las ranuras apropiadas. Empuje el conjunto de la
parrilla en dirección al cielorraso para fijarlo.

L1: luz (Rojo)
L1: medidor (Negro)
N: Luz y medidor (Blanco)
: Tierra ( Verde)

Mantenimiento

Para un funcionamiento silencioso y eficiente, una prolongada vida útil y un aspecto atractivo: baje o retire la parrilla y limpie el interior de la
unidad con una aspiradora que tenga el accesorio de cepillo para polvo.

El motor siempre está lubricado y nunca necesita engrase. Si los cojinetes del motor están emitiendo ruidos excesivos o inusuales, reemplace el
motor por el motor de servicio exacto. También se deberá reemplazar la hélice.

Mantenga todos los componentes eléctricos alejados del agua. No utilice productos químicos corrosivos ni agua a más de 60 °C

(140°F) para limpiar partes de plástico.

fantech

WARRANTY

Three (3) Year Warranty

This warranty supersedes all prior warranties

15

DURING ENTIRE WARRANTY PERIOD:

Fantech will repair or replace any part which has a factory defect in
workmanship or material. Product may need to be returned to the
Fantech factory, together with a copy of the bill of sale and identified
with RMA number.

FOR FACTORY RETURN YOU MUST:

• Have a Return Materials Authorization (RMA) number. This may be

obtained by calling Fantech either in the USA at 1.800.747.1762 or
in CANADA at 1.800.565.3548. Please have bill of sale available.

• The RMA number must be clearly written on the outside of the

carton, or the carton will be refused.

• All parts and/or product will be repaired/replaced and shipped back to

buyer; no credit will be issued.

OR

The Distributor may place an order for the warranty part and/or product
and is invoiced. The Distributor will receive a credit equal to the invoice
only after product is returned prepaid and verified to be defective.

FANTECH WARRANTY TERMS DO NOT PROVIDE FOR REPLACEMENT
WITHOUT CHARGE PRIOR TO INSPECTION FOR A DEFECT.
REPLACEMENTS ISSUED IN ADVANCE OF DEFECT INSPECTION ARE
INVOICED, AND CREDIT IS PENDING INSPECTION OF RETURNED
MATERIAL. DEFECTIVE MATERIAL RETURNED BY END USERS SHOULD
NOT BE REPLACED BY THE DISTRIBUTOR WITHOUT CHARGE TO THE
END USER, AS CREDIT TO DISTRIBUTOR’S ACCOUNT WILL BE
PENDING INSPECTION AND VERIFICATION OF ACTUAL DEFECT BY
FANTECH.

THE FOLLOWING WARRANTIES DO NOT APPLY:

• Damages from shipping, either concealed or visible. Claim must be

filed with freight company.

• Damages resulting from improper wiring or installation.

• Damages or failure caused by acts of God, or resulting from improper

consumer procedures, such as:

1. Improper maintenance

2. Misuse, abuse, abnormal use, or accident, and

3. Incorrect electrical voltage or current.

• Removal or any alteration made on the Fantech label control number

or date of manufacture.

• Any other warranty, expressed, implied or written, and to any

consequential or incidental damages, loss or property, revenues, or
profit, or costs of removal, installation or reinstallation, for any breach
of warranty.

WARRANTY VALIDATION

• The user must keep a copy of the bill of sale to verify purchase date.

• These warranties give you specific legal rights, and are subject to an

applicable consumer protection legislation. You may have additional
rights which vary from state to state.

Limitation of Warranty and Liability Warning

This warranty does not apply to any Fantech product or part which has
failed as a result of faulty installation or abuse, incorrect electrical
connections or alterations made by others, or use under abnormal
operating conditions or misapplication of the product or parts. We will
not approve for payment any repair not made by us or our authorized
agent without prior written consent. The foregoing shall constitute our
sole and exclusive warranty and our sole exclusive liability, and is in lieu
of any other warranties, whether written, oral, implied or statutory.
There are no warranties which extend beyond the description on the
page hereof. In no event, whether as a result of breach of contract, or
warranty or alleged negligence, defect incorrect advice or other causes,
shall Fantech be liable for special or consequential damages, including,
but not limited to, loss of profits or revenue, loss of use of equipment or
any other associated equipment, cost of capital, cost of substitute
equipment, facilities or services, downtime costs, or claims of
customers of purchase for such damages. Fantech neither assumes or
authorizes any person to assume for it any other liability in connection
with the sale of product(s) or part(s). Some jurisdictions do not allow the
exclusion or limitation of incidental or consequential damages so the
above limitations and exclusions may not apply to you.

Fantech products are designed and manufactured to provide reliable
performance, but they are not guaranteed to be 100% free from
defects. Even reliable products will experience occasional failures and
this possibility should be recognized by the user. If these products are
used in a life support ventilation system where failure could result in loss
or injury, the user should provide adequate backup ventilation,
supplementary natural ventilation, failure alarm system, or acknowledge
willingness to accept the risk of such loss or injury.

fantech

16

GARANTIE

Garantie de 3 ans

Cette garantie remplace toutes les garanties précédentes.

DURANT TOUTE LA PÉRIODE DE GARANTIE:

Fantech s’engage à réparer ou à remplacer toute pièce présentant un
défaut d’usine en matière de qualité d’exécution ou de matériau. Il sera
peut être nécessaire de retourner le produit à l’usine Fantech, accompagné
d’une copie du contrat de vente et du numéro d’autorisation de retour.

POUR RETOURNER UN PRODUIT À L’USINE, VOUS DEVEZ:

• Obtenir un numéro d’autorisation de retour; pour ce faire,

communiquer avec Fantech aux États-Unis au numéro

1.800.747.1762, ou au Canada, au numéro 1 800 565-3548.
Veuillez avoir votre contrat de vente à portée de la main.

• S’assurer que le numéro d’autorisation de retour est lisible sur

l’extérieur de la boîte, sinon la boîte sera refusée.

• Toutes les pièces et/ou le produit seront réparés ou remplacés puis

retournés à l’acheteur. Aucun crédit ne sera accordé.
OU
Le Distributeur peut commander une pièce ou un produit couvert par la
garantie; la facture lui sera envoyée. Le distributeur ne sera crédité du
montant de sa facture qu’après que le produit a été retourné et payé et
qu’il a été trouvé défectueux.

LES TERMES DE LA GARANTIE DE FANTECH NE PRÉVOIENT PAS DE
REMPLACEMENT SANS FRAIS AVANT QUE LA PIÈCE OU LE PRODUIT
DÉFECTUEUX AIT ÉTÉ INSPECTÉ. LES PRODUITS OU PIÈCES REMPLACÉS
AVANT L’INSPECTION DE LA DÉFECTUOSITÉ SERONT FACTURÉS ET LE
MONTANT DU CRÉDIT EST FONCTION DE L’INSPECTION DE LA PIÈCE OU
DU PRODUIT RETOURNÉ. LE DISTRIBUTEUR NE DOIT PAS REMPLACER
SANS FRAIS POUR L’UTILISATEUR FINAL L’ÉQUIPEMENT DÉFECTUEUX
RETOURNÉ PAR L’UTILISATEUR FINAL, CAR LE COMPTE DU
DISTRIBUTEUR NE SERA CRÉDITÉ QU’APRÈS L’INSPECTION ET LA
VÉRIFICATION PAR FANTECH DE LA DÉFECTUOSITÉ.

LES GARANTIES NE S’APPLIQUENT PAS DANS LES CAS SUIVANTS:

• Dommages dus au transport (dissimulés ou visibles). Les

réclamations doivent être faites à la compagnie de fret.

• Dommages dus au mauvais câblage ou à l’installation inappropriée.

• Dommages ou défectuosité causés par une calamité naturelle ou

résultant d’une procédure irrégulière de l’acheteur, notamment :

1. Entretien irrégulier

2. Mauvais usage, usage abusif, usage anormal ou accident

3. Tension ou courant électrique incorrect

• Enlèvement ou toute modification du numéro de contrôle ou de la date

de fabrication de l’étiquette Fantech.

• Toute autre garantie expresse, écrite ou implicite, pour les

dommages accidentels ou indirects, perte de biens, de recettes,
manque à gagner ou coûts relatifs à la dépose, à l’installation ou à la
réinstallation, en cas de violation de garantie.

CERTIFICATION DE LA GARANTIE:

• L’utilisateur doit conserver une copie du contrat de vente pour

confirmer la date d’achat.

• Les présentes garanties vous donnent des droits spécifiques

reconnus par la loi et sont régies par les lois sur la protection du
consommateur appropriées. Il est possible que différents états
offrent d’autres droits.

Limites de garanties et de responsabilités Avertissement

Cette garantie ne s’applique à aucun produit de Fantech ou à aucune
pièce détachée dont la défectuosité relève d’une erreur d’installation ou
d’abus ou de mauvaise installation électrique ou dut à des modifications
extérieures ou utilisées dans des conditions anormales ou encore une
mauvaise installation du produit ou des pièces détachées. Nous
n’approuverons aucun remboursement pour des réparations qui ne sont
pas effectuées par un agent américain ou un agent autorisé sans un
accord écrit. Ce dernier constituera notre seule et exclusive garantie et
notre seule responsabilité et tient lieu de toute autre garantie ou bien
écrite ou orale implicite ou statuaire. Aucune garantie ne s’appliquera
au-delà des descriptions faites de la page ci-dessus. En aucun cas, que
ce soit pour une rupture de contrat ou de garanties ou des dommages
dus à la négligence ou à des conseils incorrects ou autres causes,
Fantech ne pourra être tenu pour responsable des dommages
particuliers ou consécutifs, incluant mais pas limités aux pertes et
profits ou bénéfices, perte de matériel ou autres matériels associés.
Coût du capital, coût des équipements de remplacement, matériels ou
services, coût de temps d’arrêt ou les réclamations des clients pour de
tels dommages. Fantech ne délègue ou n’autorise aucune personne
d’assumer sa responsabilité sur la vente du produit ou des pièces
détachées. Certaines juridictions ne permettent pas l’exclusion de la
limitation des dommages accidentels ou consécutifs, ainsi ces limitations
ci-dessus et les exclusions ne s’appliquent pas à vous.

fantech

Les produits de Fantech sont conçus et fabriqués pour produire des
performances fiables, mais il n’y a aucune garantie qu’ils soient 100%
sans défaut. Les produits les plus fiables ont occasionnellement des
défectuosités et cette possibilité devraient être reconnue par les
usagers. Si ces produits sont utilisés comme une source de ventilation
ou leur panne risque de mettre en danger des vies humaines ou
entraîner des blessures, les usagers devront avoir une source de
ventilation de secours en addition à une ventilation naturelle, le défaut de
système d’alarme ou la connaissance de ces conditions entraînent sa
responsabilité envers de telles pertes ou blessures.

GARANTIA

Garantia de Tres (3) Años

Esta garantia deja sin efecto cualquier otra garantia anterior

DURANTE EL PERÍODO INTEGRO DE LA GARANTÍA:

Fantech reparará o reemplazará toda parte que presente un defecto en
el material o en la mano de obra. Es posible que el producto deba ser
devuelto a la fabrica Fantech, juntamente con una copia de la constancia
de compraventa e identificado con el número de RMA.

PARA DEVOLUCIÓN A FÁBRICA USTED DEBE:

• Tener un número de Autorización de Devolución de Material (RMA).

Esto se puede obtener llamando a Fantech ya sea en los Estados

Unidos al 1.800.747.1762

• en Canadá al 1.800.565.3548. Tenga a mano la constancia de

compraventa.

• El número de RMA deberá estar claramente escrito en la parte

exterior de la caja, de lo contrario la caja será rechazada.

• Todas las partes y/o el producto serán reparados/reemplazados y

devueltos al comprador; no se otorgará crédito.
O BIEN
El Distribuidor puede colocar una orden por la parte y/o producto en
garantía y facturarla/o. El Distribuidor recibirá un crédito igual a la
factura sólo después de que se haya devuelto el producto con pago
previo y con verificación de defecto.

LAS CONDICIONES DE LA GARANTÍA DE FANTECH NO CONTEMPLAN
EL REEMPLAZO SIN CARGO ANTES DE REALIZAR LA INSPECCIÓN
PARA DETECTAR DEFECTOS. LOS REEMPLAZOS EMITIDOS ANTES DE
INSPECCIONAR POR DEFECTOS SON FACTURADOS, Y EL CRÉDITO
ESTÁ A LA ESPERA DE INSPECCIÓN DEL MATERIAL DEVUELTO. EL
MATERIAL DEFECTUOSO DEVUELTO POR LOS USUARIOS FINALES NO
DEBERÁ SER REEMPLAZADO POR EL DISTRIBUIDOR SIN CARGO PARA
EL USUARIO FINAL, YA QUE EL CRÉDITO DE LA CUENTA DEL
DISTRIBUIDOR ESTARÁ A LA ESPERA DE INSPECCIÓN Y VERIFICACIÓN
DEL DEFECTO REAL POR FANTECH.

17

LAS SIGUIENTES GARANTÍAS NO SE APLICAN:

• Daños durante el envío, ya sean encubiertos o visibles. Se deberá

presentar el reclamo a la compañía transportadora.

• Daños ocasionados por cableado o instalación indebidos.

• Daños o fallas causados por hechos fortuitos, u ocasionados por

procedimientos impropios por parte del usuario, tales como:

1. Mantenimiento indebido

2. Uso indebido, abuso, uso anormal o accidente y

3. Tensión o corriente eléctrica incorrecta.

• Remoción o modificación realizada al número de control del rótulo de

Fantech o de la fecha de fabricación.

• Toda otra garantía, expresa, implícita o escrita, daños y perjuicios,

pérdida de propiedad, de ingresos, o de beneficios, o costo de
remoción, instalación o reinstalación por incumplimiento de la
garantía.

VALIDACIÓN DE LA GARANTÍA

• El usuario debe conservar una copia de la constancia de compraventa

para verificar la fecha de compra.

• Estas garantías le otorgan derechos legales específicos, y están

sujetas a una legislación aplicable para protección del consumidor.
Usted puede tener derechos adicionales que varían de estado en
estado.

Limitacion de Garantia y Responsabilidad Civil

Esta garantía no cubre ningún producto o pieza de Fantech que haya fallado
por mala instalación, abuso, conexión eléctrica incorrecta o por alteraciones
hechas por terceros, o por utilización bajo condiciones anormales de
operación, o por aplicación incorrecta del producto o de las piezas.
Nosotros no aprobamos el pago de ninguna reparación que no se haya
realizado por nosotros o por nuestro agente autorizado previo
consentimiento por escrito. Lo que antecede constituirá nuestra única y
exclusiva garantía y nuestra única y exclusiva responsabilidad; y obra en
lugar de cualquier otra garantía, ya sea escrita, verbal, tácita o estatutaria.
No hay ninguna garantía que vaya más allá de lo que está descrito en esta
página. Bajo ninguna circunstancia responderá Fantech, ya sea por
incumplimiento de contrato o garantía ni por alegada negligencia, defecto,
consejos incorrectos u otra causa, por daños especiales o consiguientes,
incluso, pero no de manera única, pérdida de ganancias o ingresos, equipo
cesante o cualquier otra pérdida relativa a equipos asociados; el costo del
capital, costo de equipos, instalaciones o servicios sustitutos, tiempo
ocioso o reclamos de clientes por compras incurridas por tales daños.
Fantech ni asume ni autoriza a ninguna persona a que asuma a su nombre
ninguna otra responsabilidad relativa a la venta de productos o piezas.
Debido a que algunos distritos jurisdiccionales no permiten la exclusión o
limitación por daños incidentales o consiguientes, puede que las
limitaciones y limitaciones antes descritas no lo afe cten a Ud.

Advertencia

Aunque los productos de Fantech están diseñados y son fabricados para
un rendimiento seguro, no garantizamos que estén libres de defectos al
100%. Hasta productos confiables a veces fallan; y el usuario debe
reconocer esta posibilidad. Si estos productos se utilizan en un sistema
de ventilación vital en donde una falla pudiera dar lugar a pérdidas o
lesiones, el usuario debe disponer de una ventilación adecuada de
reserva, ventilación natural suplemental, sistema de alarma de fallas,
oexpresar su voluntad de aceptar el riesgo de tales pérdidas o lesiones.

fantech

18

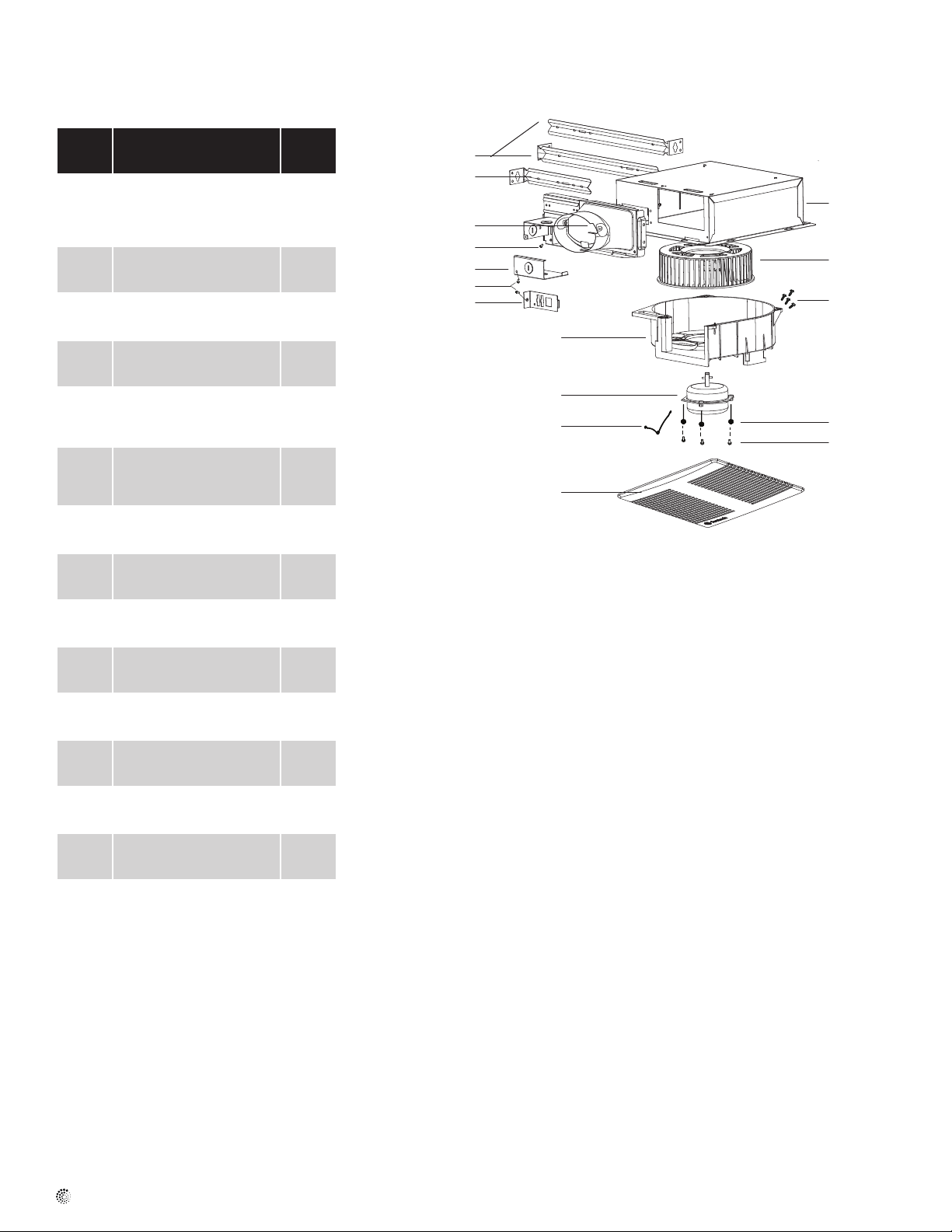

Service Parts/Pièces de rechange/Repuestos de servicio

Part/

Pièce/

Repuesto

1

2

3

4

5

6

7

8

9

10

11

a

b

c

d

Part Name/Nom de la pièce/Nombre
del repuesto

Grille assembly (includes part 2)
Ensemble du grillage (comprend la
pièce 2)
Conjunto de la parrilla (incluye el
repuesto2)

Grille spring
Ressort du grillage
Resorte de la parrilla

Motor
Moteur
Motor

Blower
Soufeur
Soplador

Wire panel / Harness assembly
Ensemble panneau de câblage/
harnais
Conjunto de panel/mazo de cables

Junction box cover
Couvercle du boîtier de
raccordement
Tapa de la caja de empalmes

Adaptor
Adaptateur
Adaptador

Hanger bar kit (long)
Barre de suspension (longue)
Kit de barra colgante (larga)

Hanger bar kit (short)
Barre de suspension (courte)
Kit de barra colgante (corta)

Blower wheel
Roue du soufeur
Rueda del soplador

Housing
Boîtier
Carcasa

Screw
Vis
Tornillo

Nut, hex lock
Contre-écrou hexagonal
Contratuerca, hexagonal

Screw
Vis
Tornillo

Screw
Vis
Tornillo

Quantity/
Quantité/
Cantidad

1

2

1

1

1

1

1

3

1

1

1

3

3

4

3

8

9

7

d

6

d

5

4

3

2

1

11

10

c

b

a

* Blower assembly includes part 3, 4, 10, a, b, c.
WARNING: Ensure that the fan is disconnected before replacing.

* L’ensemble souffleur comprend les pièces 3, 4, 10, a, b et c.
MISE EN GARDE: S’assurer que le ventilateur est débranché avant de le remplacer.

* El conjunto del soplador incluye las piezas3,4,10,a,byc.
ADVERTENCIA: Asegúrese de que el ventilador esté desconectado antes de cambiar

cualquier componente.

fantech

Notes/Notas

Fantech reserves the right to make technical changes.
For updated documentation please refer to www.fantech.net

Fantech®

Fantech se réserve le droit de faire des changements
techniques. Pour de la documentation à jour, s’il vous
plaîtseréférer au www.fantech.net

Fantech se reserva el derecho de hacer modicaciones
técnicas en cualquier momento. Para obtener la documen­tación actualizada, por favor consulte www.fantech.net
