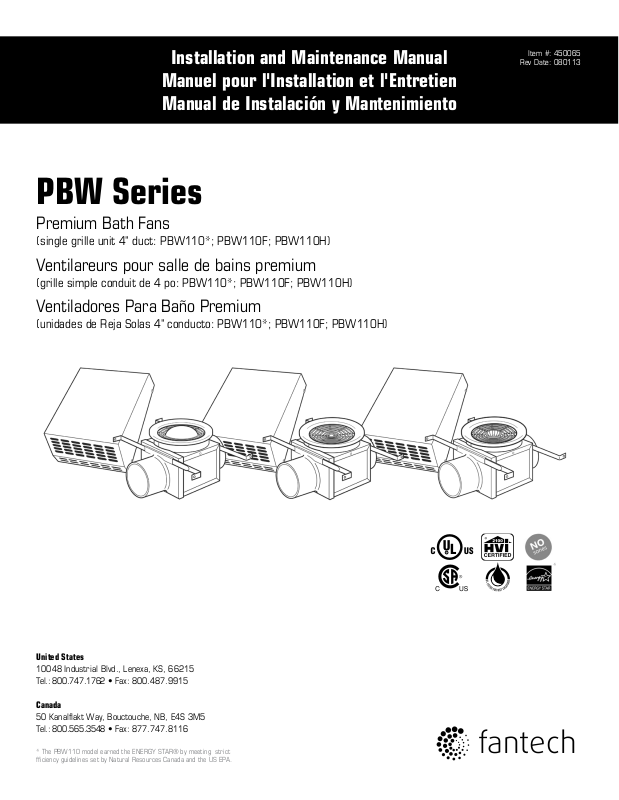

Fantech PBW110H User Manual [en, fr, es]

Installation and Maintenance Manual

fantech

Manuel pour l'Installation et l'Entretien
Manual de Instalación y Mantenimiento

PBW Series

Premium Bath Fans

(single grille unit 4" duct: PBW110*; PBW110F; PBW110H)

Ventilareurs pour salle de bains premium

(grille simple conduit de 4 po: PBW110*; PBW110F; PBW110H)

Ventiladores Para Baño Premium

(unidades de Reja Solas 4" conducto: PBW110*; PBW110F; PBW110H)

Item #: 450065

Rev Date: 080113

United States

10048 Industrial Blvd., Lenexa, KS, 66215
Tel.: [phone] • Fax: [phone]

Canada

50 Kanalflakt Way, Bouctouche, NB, E4S 3M5
Tel.: [phone] • Fax: [phone]

* The PBW110 model earned the ENERGY STAR® by meeting strict
fciency guidelines set by Natural Resources Canada and the US EPA.

*

2

Note Warning /

Before installation, servicing or
cleaning unit, switch power off at

service panel and lock the service
disconnect to prevent power from being
switched on accidentally. When the service
disconnect cannot be locked, securely fasten a
prominent warning device, such as a tag, to the
service panel.

1. The compactness and adaptability of the FG
Series fans permit easy installation. The fans are
shipped fully assembled and can be
mounted at any angle. For various mounting, see
figures on the following page.

2. Because this unit has rotating parts, safety
precautions should be exercised during all phases
of installation, operation and maintenance.

3. CAUTION: “For General Ventilation Use Only. Do
Not Use To Exhaust Hazardous Or Explosive
Material and Vapors.”

4. Remove unit from package and inspect within
15 days after receipt. If damaged, report damage
to carrier. Do Not operate this unit with visible
damage to the blower or impeller
assembly.

5. CAUTION: “This unit has an unguarded impeller.
Do not use in locations readily accessible to
people or animals.”

WEAR HAND PROTECTION AND STAY CLEAR OF
SHARP EDGES!

6. Screen guards must be installed within reach of
personnel, within (7) feet of the working area, or
when advisable for safety.

7. CAUTION: Bulb used in fluorescent models not
dimmable.

8. CAUTION: Use only Fantech Fluorescent bulb
(model PBB14) and PAR16 / MR16 GU10 50W
max. halogen bulbs (model PBB50).

9. PLEASE read the entire manual before installing.

Information Technical

Important

information

note

Avant l’installation, le service ou le nettoyage,
coupez l’électricité au compteur électrique et
fermez-le à clé afin d’éviter que l’électricité ne
soit retranchée accidentellement. Quand le
tableau de contrôle ne peut pas être fermer à
clé, afficher un dispositif d’avertissement bien
en vue, comme une étiquette par exemple placée
sur le tableau électrique.

1. La compacité et l’adaptabilité des ventilateurs
FG permettent une installation facile. Les
ventilateurs sont envoyés complètement
assemblés et peuvent être montés sur N’importe
quel angle. Pour les montages différents veuillez
voir les pages suivantes.

2. Cet appareil contient des parties rotatives, des
mesures de sécurités doivent être observées lors
de l’installation et l’entretien.

3. PRECAUTION: A utiliser strictement pour une
ventilation normale. A NE PAS UTILISER POUR
évacuer des vapeurs de matériaux dangereux ou
explosifs.

4. Retirer l’appareil de son emballage et
inspectez-le dans les 15 jours qui suivent sa
réception. S’il est endommagé, rapporter les
dommages à l’envoyeur. Ne Pas utilisez cet
appareil avec un dommage apparent sur le
souffleur ou le système de ventilation.

5. PRECAUTION: “Cet appareil a un ventilateur de
projection non protégé. Ne pas l’utiliser dans un
endroit où il peut êtreaccessible aux personnes ou
aux animaux.”

PORTEZ DES GANTS ET ESSAYER D’EVITER LES BORDS
COUPANTS!

6. Un écran de protection doit être installé hors
d’atteinte du per sonnel à 7 feet (2 mètres
environ) de la zone de travail oudans des limites
raisonnables de sécurité.

7. PRECAUTION:
mod

é

les fluorescents ne sont pas réglables.

8. Attention: Utilisez seulement les ampoules «tcp
xr3014 b» pour les modÈles fluorescents et les
ampoules «par 16» pour les modèles halogènes.

Les ampoules utilisées dans les

Practical tip

Antes de instalar la unidad, hacerle
mantenimiento o limpiarla, desconecte la
alimentación en el tablero de servicio y cierre
con llave el interruptor del circuito para impedir
la reactivación accidental. De no poder cerrarse
el interruptor con llave, aplíquele al tablero una
etiqueta o dispositivo de advertencia bien
visible.

1. El diseño compacto y adaptable de los
ventiladores de la Serie FG facilita la instalación.
Los ventiladores se despachan totalmente
ensamblados, y se pueden montar a cualquier
ángulo. Vea en la página siguiente los distintos
montajes disponibles.

2. Debido a que esta unidad tiene piezas
rotativas, hay que tomar medidas de precaución a
toda hora durante la instalación, operación y
mantenimiento de la misma.

3. PRECAUCION: “Sólo para Empleo en Ventilación
General. No Usar Como Extractor de Material y
Vapores Peligrosos o Explosivos.”

4. Desempaque la unidad e inspecciónela antes de
los 15 días de recibida. Si presenta daños,
informe al transportista. No opere esta unidad si
presenta daños visibles al conjunto de ventilador o
impulsor.

5. PRECAUCION: “Esta unidad contiene un impulsor
expuesto.No la utilice en sitios de fácil acceso por
personas o animales.”

¡USE PROTECCION PARA LAS MANOS Y CUIDESE DE
CANTOS O BORDES AFILADOS!

6. Hay que instalar rejillas de guarda al alcance
del personal, a menos de (7) pies del sitio de la
obra o donde quiera que hagan falta para
protección.

7. PRECAUCIÓN: La bombilla utilizada en los
modelos fluorescentes no es atenuable.

8. PRECAUCIÓN: Utilice solamente focos
fluorescentes Fantech (modelo PBB14) y focos de
halogeno PAR16 / MR16 GU10 de un max de
50W (modelo PBB50)

fantech

9. VEUILLEZ, lire ce manuel en entier avant de
l’installer.

9. FAVOR leer este manual por completo antes de
proceder a la instalación.

3

WARNINGS

DO NOT CONNECT POWER SUPPLY until fan is
completely installed. Make sure electrical service
to the fan is in the locked “OFF” position.

1. All fans are suitable for use with solid-state
speed control. Three phase units must be wired
through a motor contactor.

2. WARNING! TO REDUCE THE RISK OF FIRE,
ELECTRIC SHOCK, OR INJURY TO PERSONS ­OBSERVE THE FOLLOWING:
a. Use this unit in the manner intended by the

manufacturer. If you have any questions,
contact your manufacturer’s representative or
contact us directly.

b. CAUTION: Before installation, servicing or

cleaning unit, switch power off at the service
panel and lock the service disconnect to
prevent power from being switched on
accidentally. When the service disconnect
cannot be locked, securely fasten a prominent
warning device, such as tag, to the panel.

c. Installation work and electrical wiring

must be done by qualified person(s) in
accordance with all applicable codes and
standards, including fire-rated construction.

d. Sufficient air is needed for proper

combustion and exhausting of gases through
the flue (chimney) of fuel burning equipment to
prevent back drafting. Follow the heating
equipment manufacturer’s guideline and safety
standards such as those published by the
National Fire Association (NFPA), and the
American Society for Heating, Refrigeration
and Air-Conditioning Engineers (ASHRAE), and
the local code authorities.

e. When cutting or drilling into wall and ceiling,

do not damage electrical wiring and other
hidden utilities.

f. Ducted fans must always be vented to the

outdoors.

g. If this unit is to be installed over a tub or

shower, it must be marked as appropriate for
the application and be connected to a GFCI
(Ground Fault Circuit Interrupter) - protected
branch circuit.

h. NEVER place a switch where it can be

reached from a tub or shower.

3. WARNING! Check voltage at the fan to see if it
corresponds to the motor name plate.

ADVERTISSEMENTS

NE PAS BRANCHER l’électricité jusqu’à ce que le
ventilateur soit complètement installé. Veillez à ce
que le tableau électrique du ventilateur soit
verrouillé (“OFF”).

1. Tous les ventilateurs sont faits pour être
utilisés avec une commande de vitesse. Les
appareils avec trois vitesses doivent être reliés à
un interrupteur et un disjoncteur.

2. AVERTISSEMENTS POUR RÉDUIRE LES
RISQUES D’INCENDIE, DE DECHARGE
ELECTRIQUE OU RISQUE DE BLESSURES. SUIVEZ
LES CONSEILS SUIVANTS:
a. Cet appareil ne doit pas être utilisé pour une

autre fonction que celle prévue par son
fabricant. Si vous avez des questions,
contactez les représentants de vos fabricants
ou contactez-nous directement.

b. ATTENTION: Avant l’installation, le service

ou le nettoyage de l’appareil, fermer l’électri­cité et fermer à clé le compteur électrique afin
d’éviter que l’électricité ne soit retranchée
accidentellement. Si le compteur ne peut pas
être fermé à clé, attachez au compteur un
dispositif de sécurité comme par exemple une

étiquette.
c. L’installation de l’électricité doit être faite
par une personne qualifiée en accord avec
les codes applicables et les règles pour la
construction anti-feu.
d. La circulation de l’air est nécessaire pour

une bonne combustion et pour l’aspiration des

gazs dans la cheminée afin d’éviter des

refoulements. Suivez le guide de chauffage du

fabriquant ainsi que les règles de sécurités

comme celles qui sont éditées par l’Associa-

tion Nationale des Sapeurs Pompiers (NFPA) et

l ‘Association américaine des Ingénieurs pour le

chauffage et l’air conditionné (ASHRAE) ainsi

que celles des autorités locales.
e. Lorsque vous coupez ou percez le mur et le

plafond faites attention de ne pas endommager

les câbles électriques des autres appareils

utilitaires.
f. Le ventilateur caréné doit toujours être

branché sur l’extérieur.
g. Si l’appareil doit être installé au-dessus

d’une baignoire ou d’une douche, il doit être

signalé comme tel pour son utilisation et

l’installation d’une prise de terre est

nécessaire.
h. NE JAMAIS placer près de la baignoire ou

de la douche un interrupteur à porté de la

main.

ADVERTENCIAS

NO CONECTE LA ALIMENTACION hasta tanto el
ventilador quede completamente instalado.
Cerciórese de que el servicio eléctrico al
ventilador quede asegurado en la posición “OFF”
(desactivado).

1. Todos los ventiladores vienen preparados para
controlarse mediante controles de estado sólido.
Las unidades trifásicas tienen que cablearse a
través de un contactor de motores.

2. ADVERTENCIA: PARA REDUCIR EL RIESGO DE
INCENDIO, CONMOCION ELECTRICA O LESIONES
A PERSONAS, OBSERVE LO SIGUIENTE:
a. Sólo utilice esta unidad de la manera

dispuesta por el fabricante. Si tiene cualquier
pregunta, diríjase al representante del
fabricante, o bien a nosotros directamente.

b. PRECAUCION: Antes de la instalación,

mantenimiento o limpieza de la unidad,
desconecte la alimentación en el tablero de
servicio y cierre con llave el interruptor del
circuito para impedir la reactivación accidental.
De no poder cerrarse el interruptor con llave,
aplíquele al tablero una etiqueta o dispositivo
de advertencia bien visible.

c. Los trabajos de instalación y cableado

eléctrico tienen que ser realizados por personal
calificado conforme todos los códigos y normas
del caso, incluso el código de incendio en la
construcción.

d. La debida combustión y extracción de gases

a través de la chimenea de equipos
quemadores de combustibles, requiere de una
cantidad adecuada de aire que impida el
contratiro. Siga las pautas y normas de
seguridad del fabricante, tales como publica la
National Fire Association (NFPA) (Asociación
Nacional de Incendios) y la American Society
for Heating Refrigeration and Air-conditioning
Engineers (ASHRAE), así como las de las
autoridades locales del código.

e. Al cortar o perforar paredes y cielos rasos,

tenga cuidado de no dañar el cableado eléctrico
u otros servicios públicos ocultos.

f. Los ventiladores montados en conductos

siempre deben contar con respiraderos al
exterior.

g. Si esta unidad ha de instalarse por encima

de una bañera o ducha, tiene que venir
marcada como tal par dicha aplicación y
conectarse a un circuito protector interruptor
de circuitos de tierra falla.

h. JAMAS coloque un interruptor al alcance de

una bañera o ducha.

3. ATTENTION : Vérifier le voltage afin de voir s’il
correspond à celui indiqué sur la plaque du
moteur.

3. ¡ADVERTENCIA! Revise el voltaje entrante al
ventilador para constatar que corresponda al que
indica la placa de fábrica.

fantech

4

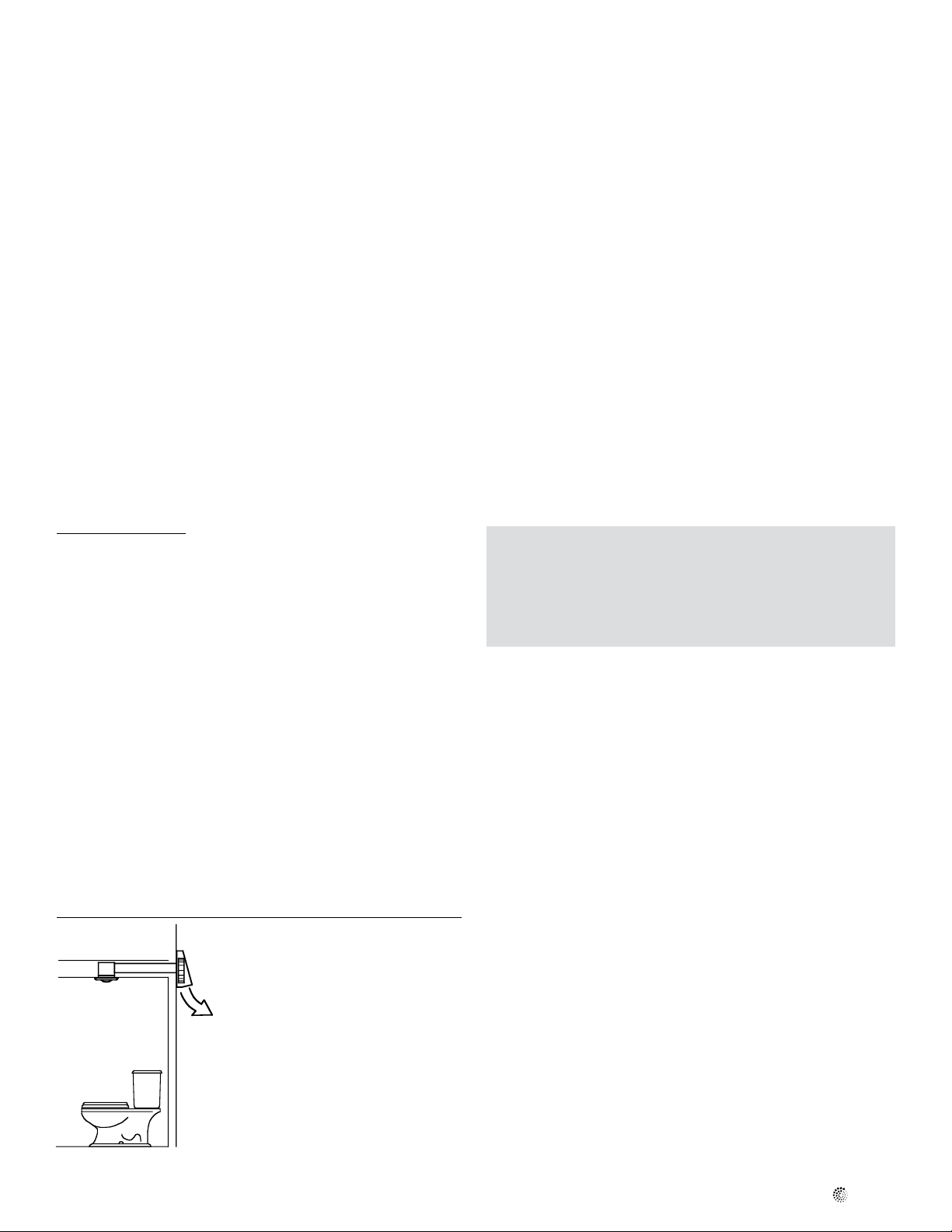

Planning Your Fan Location

As with any exhaust system, your exhaust fan should be located a minimum
of 6 feet horizontally and 8 feet vertically from any fresh air intakes to
prevent re-entrainment of exhaust air streams. For example HVAC systems,
heat recovery systems, and windows would all be considered fresh air
intakes.

When planning your fan placement keep in mind that you will need to
be able to run your duct work from the exterior fan to the bathroom inlet.
Considering access for the duct run before hand will make installation easier.

Installating Exterior Wall Fan

1. Once you have chosen the location where you wish to mount the fan, cut
a 4 3/8" diameter hole in the exterior of the wall. Prepare a piece of rigid
duct (purchase separately) approximately 2" longer than the wall thickness.
This will be used as a collar extension placed through the wall.

2. Take off the fan discharge cover by removing the four screws. Center the
fan in the hole that was cut into the wall. Mark the locations of the mounting
holes and electrical knockout. Drill a hole for the electrical that is 1/8" larger
than the conduit being used. A 1" electrical service opening is provided on
the fan backplate .

NOTE: When mounting the fan to a masonry wall, drill 7/32" holes for the
four anchors and mounting screws (provided). Anchors should be flush with
the edge of the holes. For mounting to wood surfaces use wood screws
(purchased separately).

3. Bring your electrical supply through the wall. Attach the fan collar to the
extension collar using duct tape. Be sure this connection is as airtight as
possible to prevent leakage. Apply polyurethane caulk to the exterior of fan
housing backplate, leaving bottom uncaulked for drainage. This will ensure an
airtight/waterproof connection between the fan and wall.

NOTE: If installing on lapped siding it may be necessary to use a mounting
frame made from 1x1 board to insure a flush fit.

4. Mount the fan to the wall. Replace the
discharge cover. Connect your ducting to the
extension collar using plastic ties or duct tape
(purchased separately).

Electrical Connection

1. Remove the screws securing the terminal box cover located on the fan
motor mounting bracket. All fan motor and capacitor connections are pre­wired to an electrical terminal strip. A 3/8" romex type cable restraint
connector will be needed to secure the wiring through the knockout on the
side of the terminal box.

2. Bring incoming electrical service through the romex connector and the
fan electrical service opening. Be sure to place the connector nut over the
wiring coming into the terminal box. There are two open ports on the
terminal strip. Using a small regular screwdriver, tighten the neutral (white)
wire of the incoming supply under the open terminal strip port labeled “N”.
Tighten the line (black) wire of the incoming supply under the open terminal
strip port labeled “L” to the ground connection on the terminal block.

3. Secure the romex connector. Secure the incoming supply with the romex
connector. Place the capacitor back into the terminal box. Replace the fan
terminal box cover. All fan motor and capacitor connections have been pre­wired from the factory. No additional fan wiring is necessary.

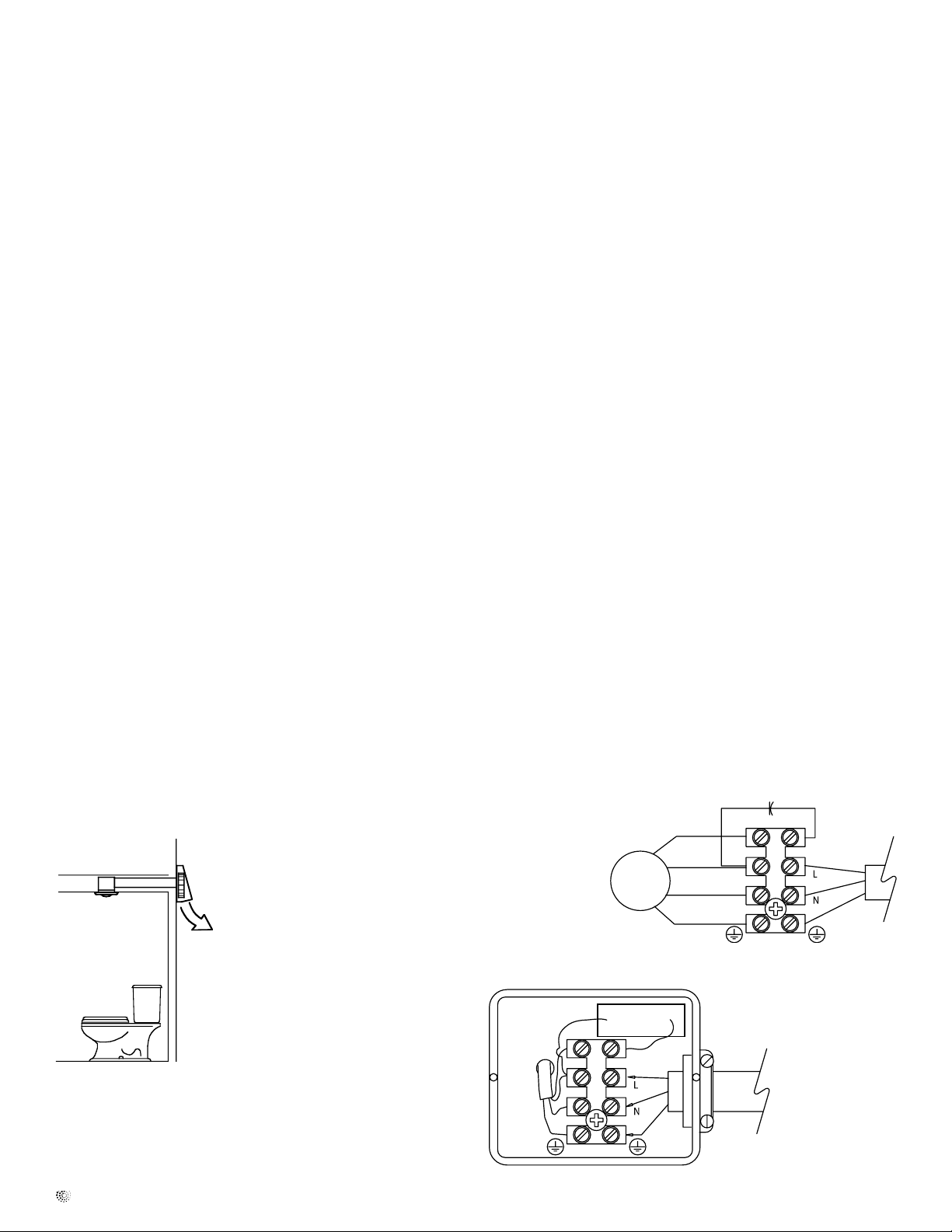

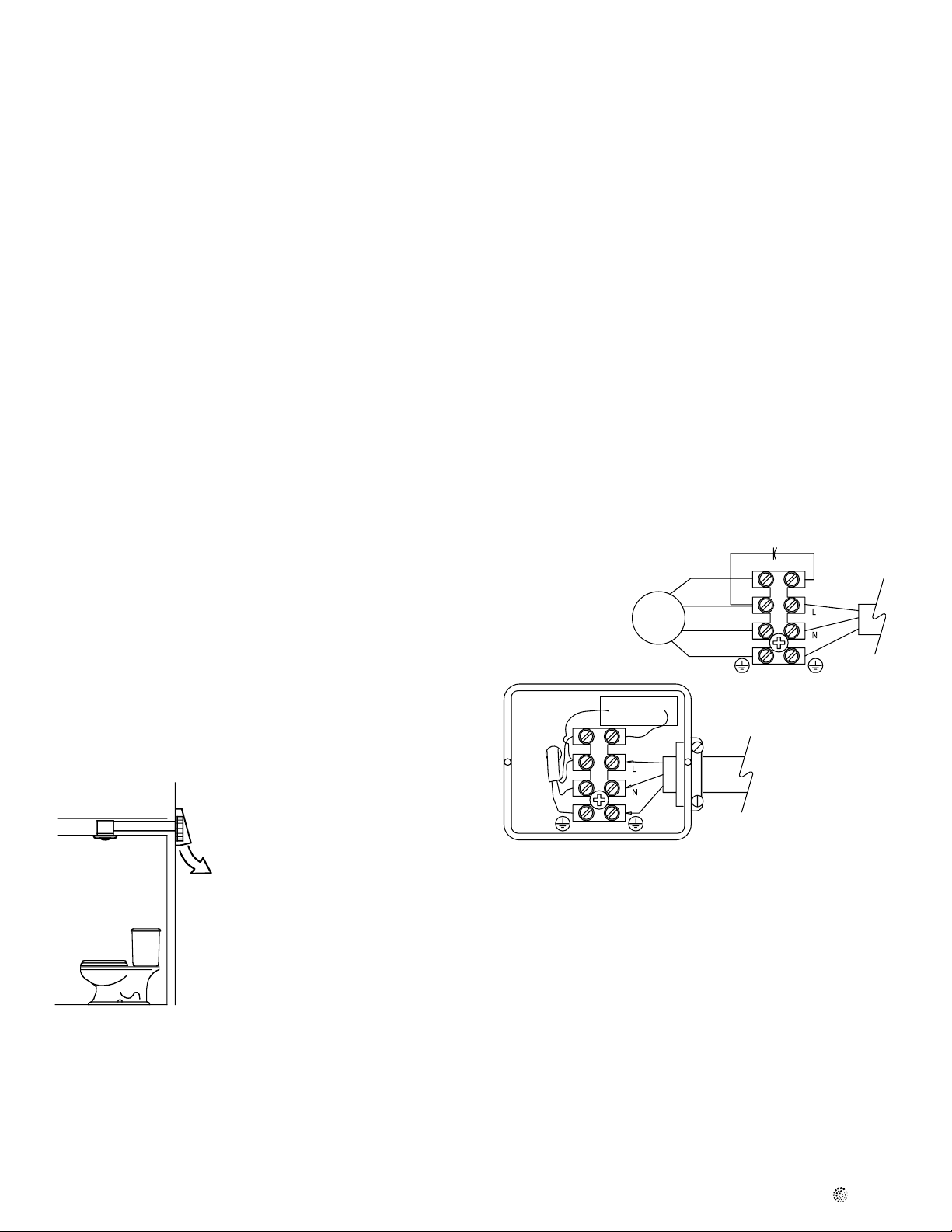

Wiring Diagrams

Capacitor

Ground

115V
Supply

115V

Supply

Motor
Leads

Brown

Black

Blue

Green/Yellow

Capacitor

FINAL INSTALLATION NOTE: If fan location is
not protected by an eve, a standard flashing
should be installed. Seal against the wall and
upper edge of the fan discharge cover to
prevent rain water from entering fan housing.

Fantech recommends insulated flexible duct for
all bathroom exhaust applications.

Flexible Duct Installation Hints

Fantech strongly recommends the use of flexible insulated duct where
ducting passes through unconditioned space or where noise is a factor.
Check local code requirements before installing. Failure to use insulated
flexible duct could result in excessive condensation buildup within the duct,
and undesirable sound levels within the room.

A minimum of 8' of insulated flexible duct is recommended between
the fan and any inlet grille. Duct should be stretched as tight and straight as
possible. Failure to do so could result in dramatic loss of system
performance. Connect flex duct to the fan with plastic zip ties or duct tape.
Connections should be airtight as possible for maximize performance.

fantech

Ground

Troubleshooting

If fan fails to operate, please check the following:

1. Consult wiring diagrams (above) to ensure proper connection.

2. Check motor lead wiring, capacitor leads and incoming supply leads to
insure definite contact.

3. If possible, use a meter to test for continuity across the fan motor leads.
In order to do this, the capacitor must be disconnected (do not test the
capacitor - it will not meter continuity). If motor leads show continuity,
consult factory for a replacement capacitor.

Maintenance Instructions

Since fan bearings are sealed and provided with an internal lubricating
material, no additional lubrication is necessary.

5

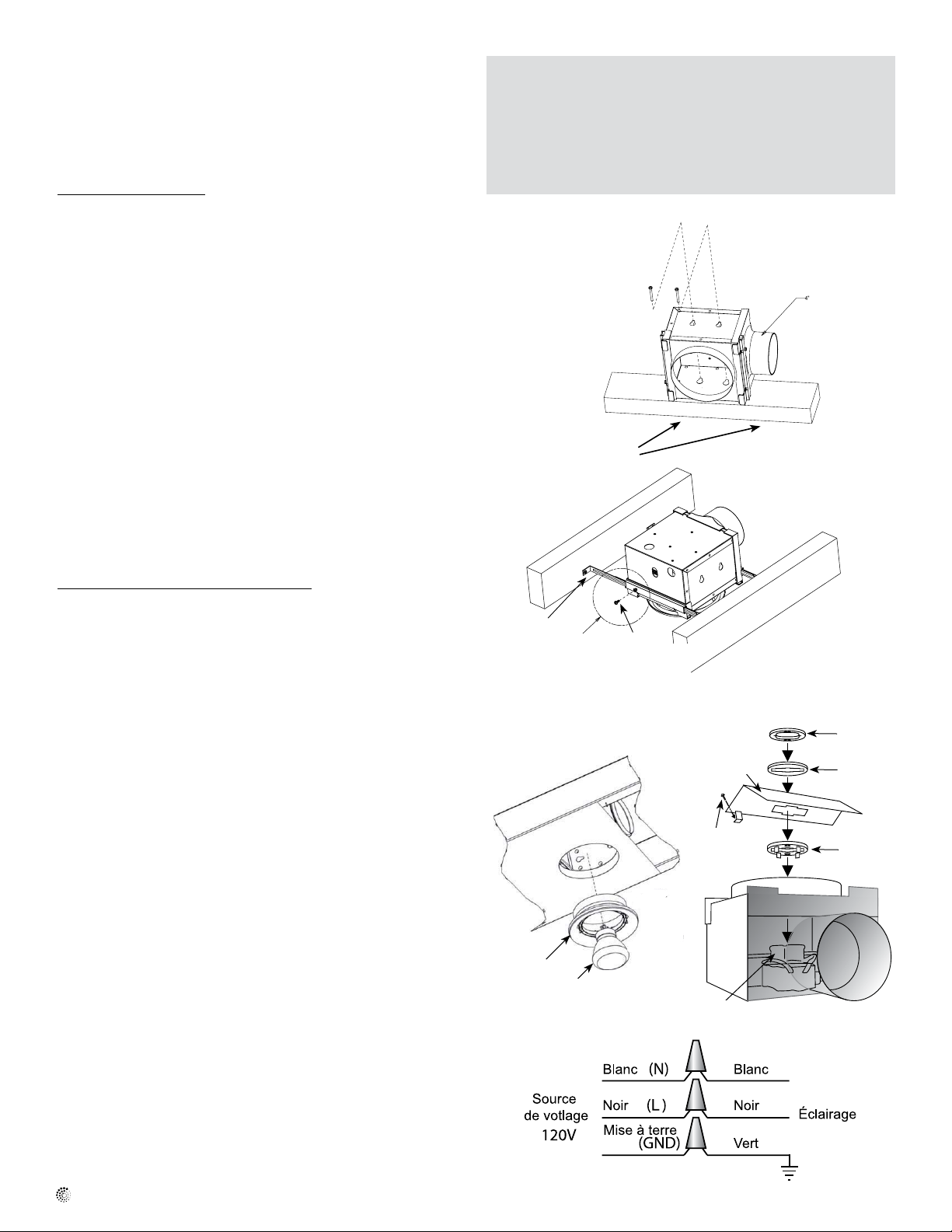

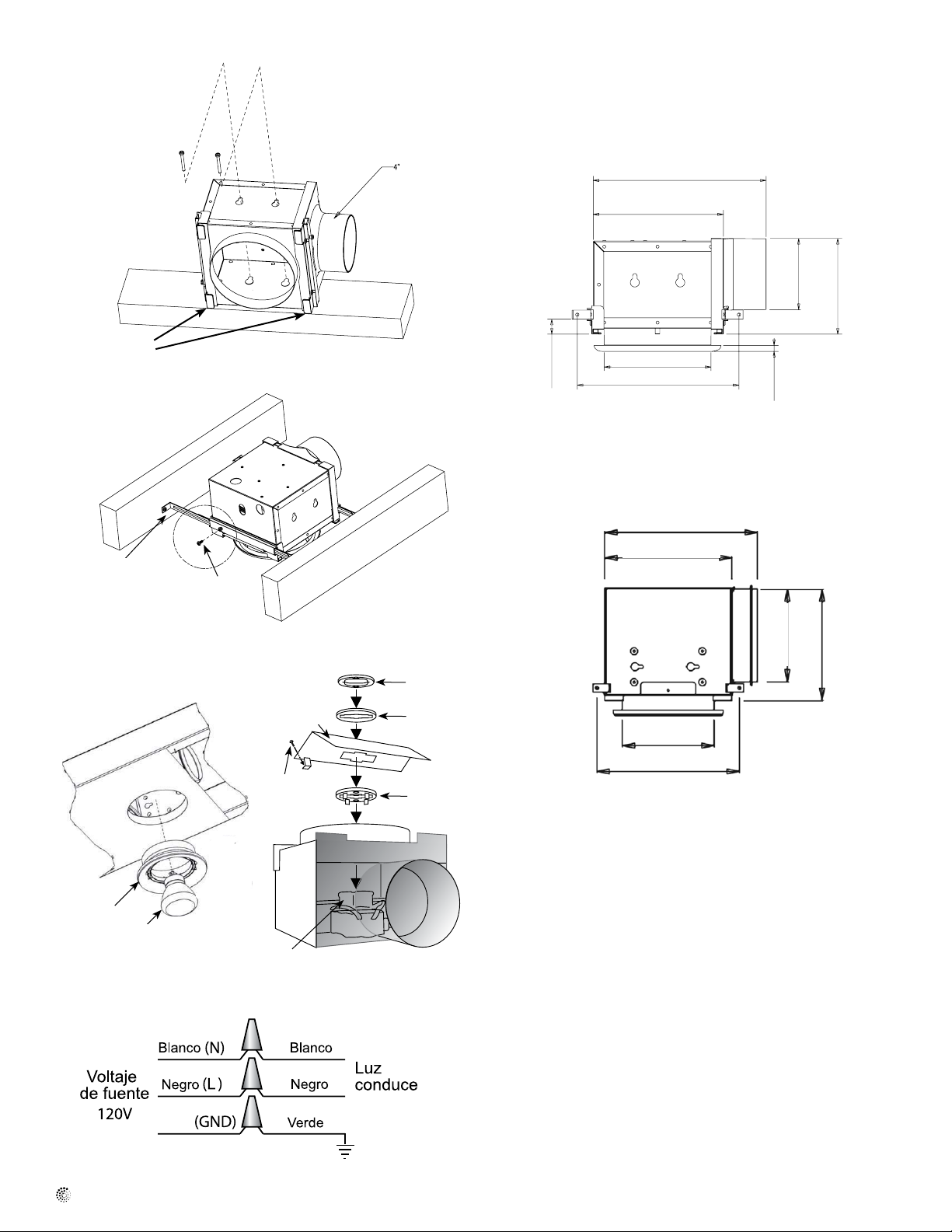

Installation of Ceiling Grille Housing With
or Without Light

1. Plan Location of Inlet Grilles

Based on the bathroom layout and fixtures, plan the location of the ceiling
grilles for the most effective ventilation.

2. Securing the Housing to the Ceiling Joists

NEW CONSTRUCTION

Mount housing directly to the ceiling joist using screws and keyhole slots.
Locator tabs on housing should be flush with the bottom edge of the ceiling
joist for correct positioning of the unit once drywall is installed (Figure 1).

OR

Use the hanger bars to suspend the housing between ceiling joists. For
correct positioning, hanger bars should be positioned 3/16" up from the
bottom edge of the ceiling joist on models with 4" duct connection and

15

/32" up from bottom edge of joist on models with 6" duct connection. On
models with 4" duct, tighten anti-slide screws to keep hanger bars in place.
(Figure 2).

Note: Hanger bars on units with 4" duct connection can be used on ceiling
joists up to 24" on center. Hanger bars on units with 6" duct connection
span ceiling joists up to 16" on center.

Note: If drywall or ceiling material is thicker than 5/8" the locator tabs may
be removed to allow the grille collar to be flush with the finished ceiling
material. When ceiling drywall is being installed, cut hole for ceiling grille.

EXISTING CONSTRUCTION OR WHEN DRYWALL IS IN PLACE.
Cut a 6" round hole for the ceiling grille only and install the housing from the
attic (Figure 3). Place the housing against the ceiling joist using the locator
tabs to determine the correct position (Figure 1) or align it using the hanger
bars (Figure 2). Punch out the keyhole knockouts (if using) and the electrical
knockout if needed. To complete installation for Bath Fan models with lights,
continue with steps 3 through 5. For models without lights, skip to steps 4
and 5.

3. Make Electrical Connections to the Ceiling Grille Housing.

Remove the electrical cover inside the steel housing using a screwdriver.
Connect power by following wiring diagram (Figure 5) and following local or
National Electrical Codes. Replace the electrical cover.

4. Connect the Fan to the Ceiling Grille Housing(s).
Install appropriate diameter duct from the fan to the ceiling grille housing.
(Insulated flexible duct is recommended for all Fantech bathroom exhaust
applications for quieter operation.) For dual grille models, install duct between
fan and wye adapter* (included). Then, attach duct to each leg of the wye and
to each ceiling grille housing. Secure duct in place and seal. If using insulated
flexible duct, seal the inner liner to the duct connector then seal the outer shell
over the top of the inner liner. Do not leave the insulation material exposed.

5. Installing the Bulb.

Install the bulb by gently inserting it into the socket in the grille housing.
Install the grille by pushing it firmly into the steel collar until it is shouldered
by the ceiling drywall (Figure 3).

Repeat steps 1 through 5 for each additional ceiling grille housing being
installed.

Figure 1

Postion Locator Tabs

flush with bottom

edge of joist

Figure 2

Housings with 4"
duct: 3/16" from
bottom edge of
joist.
Housings with 6"

15

/32"

duct:

Figure 3

Grille

Fluorescent
lamp

Figure 5

Anti-slide
locking screw
on models with
4" duct.

Figure 4

Shield

Screw

Socket

Ring 2

Gasket

Ring 1

Electrical

Additional steps required when installing a fluorescent model over a tub or
shower (Figure 4)

1. Place ring 1 on on socket legs first.

2. Screw metal shield in place over socket.

3. Add rubber gasket

4. Secure ring 2 to socket. Click indicates a secure installation.

* For most efficient operation wye adapter should be positioned

the equivalent of three duct diameters away from the fan inlet.

fantech

6

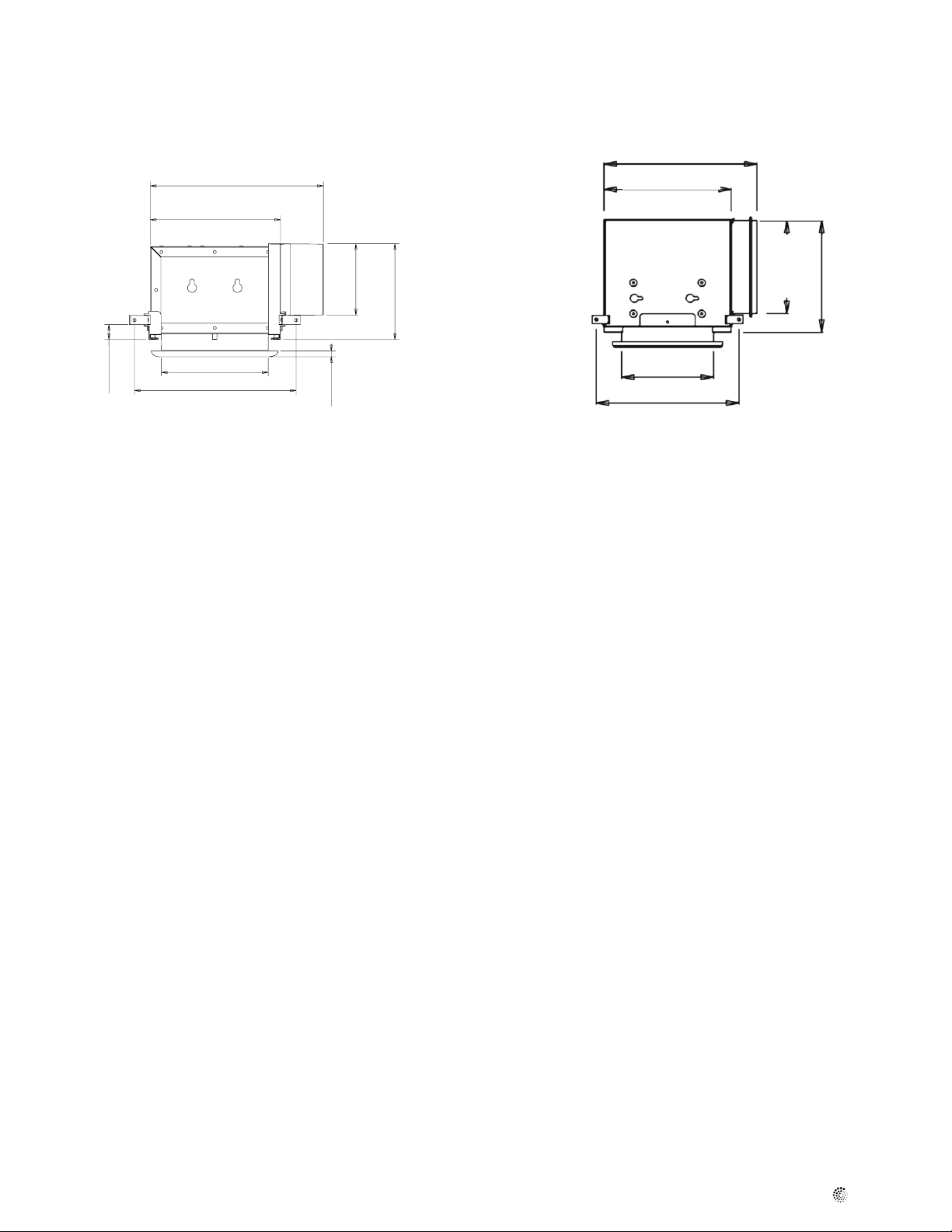

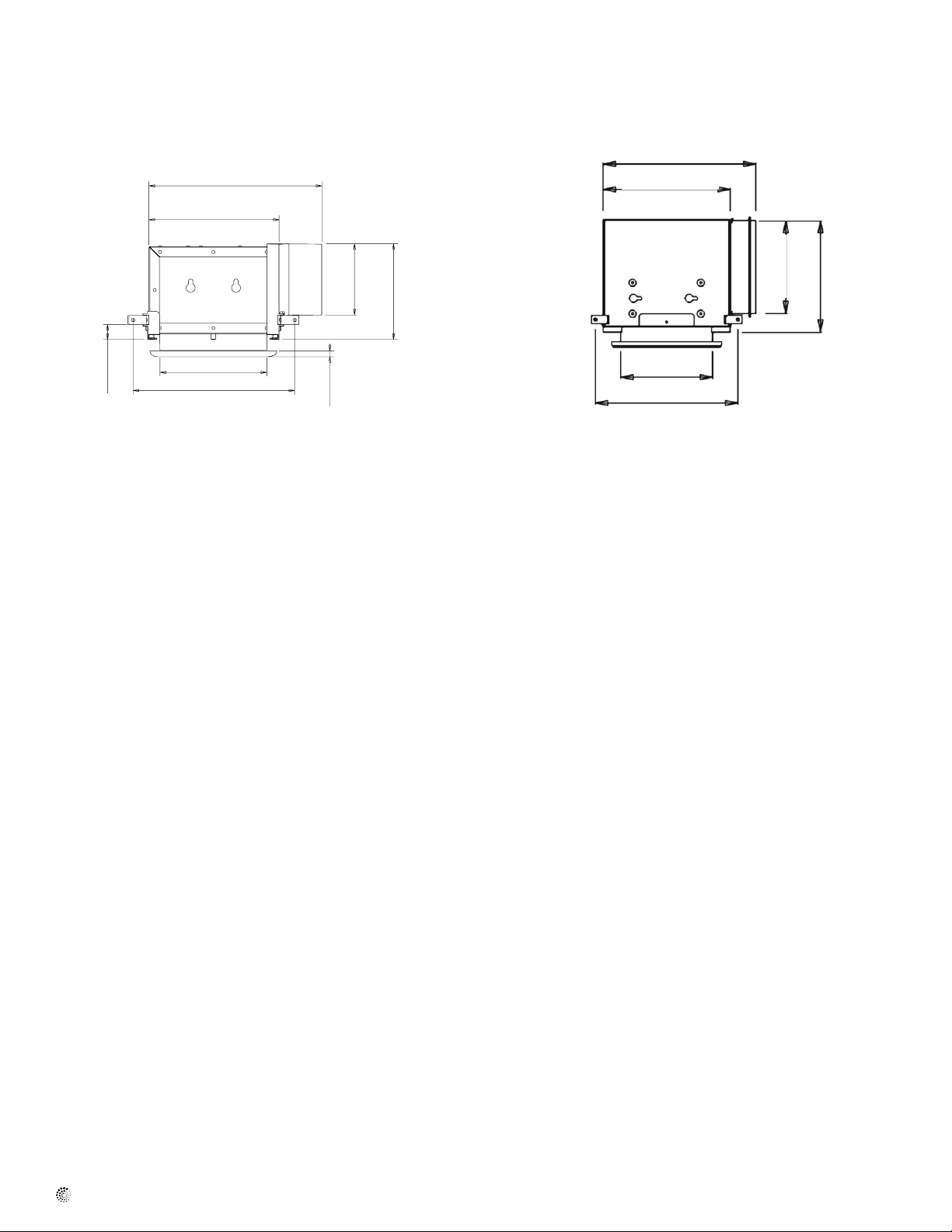

DIMENSIONS

Housing Dimensions of 4" duct models Housing Dimensions of 6" duct models

9 11/16" (246mm)

9 9/16" (243mm)

7 3/16" (182.5mm)

4" (102mm)

/16" (134mm)

5

5

8" (205mm)

" (438mm)

6" (150mm)

4

/

1

17

5 13/16" (148mm)

/16" (21mm)

13

8 15/16" (227mm)

All dimensions are in inches and mm.

/16" (8mm)

5

5 1/16"

9" (230mm)

(148mm)

fantech

7

Planifier l’emplacement du ventilateur

Comme tout autre système d’évacuation, votre ventilateur devrait être situé
à un minimum de 6 pieds horizontalement et 8 pieds verticalement de toutes
les entrées d’air frais afin de prévenir la réintégration des courants d’air
vicié. Par exemple, les systèmes HVAC, les systèmes récupérateurs de
chaleur et les fenêtres sont tous considérés comme étant des entrées d’air
frais.

Lorsque vous choisirez l’emplacement de votre ventilateur, assurez-vous qu’il
soit possible de passer les conduits du ventilateur extérieur à la grille de la
salle de bains. Une bonne planification facilitera l’installation.

Installation du ventilateur au mur extérieur

1. Lorsque vous avez choisi l’emplacement désiré du ventilateur, percez un
trou de 4 3/8 po de diamètre à l’extérieur du mur. Préparez un morceau de
conduit rigide (acheté séparément) d’environ 2 po plus long que l’épaisseur
du mur qui sera utililisé comme collier d’extension placé au travers du mur.

2. Enlevez le couvercle de la sortie du ventilateur en enlevant les quatres vis.
Centrez le ventilateur dans le trou percé dans le mur. Marquez les endroits
des trous de montages et trous pour les fils électriques. Percez un trou pour
les fils électriques d’un 1/8" pouce plus grand que le conduit utilisé. Une
ouverture de 1 pouce existe sur la plaque arrière du ventilateur.

NOTE: Lorsque vous montez le ventilateur sur un mur de maçonnerie, percez
des trous de 7/32" po pour les quatre ancres et vis (incluses). Les ancres
devraient être à l’égalité du mur. Pour l’installation sur des surfaces en bois,
utilisez des vis pour bois (achetées séparément).

3. Passez l’alimentation électrique au travers du mur. Attachez le collet du
ventilateur au collet d’extension en vous servant de ruban adhésif. Assurez­vous que la connexion soit hermétique pour éviter tout échapement.
Appliquez du calfeutrage polyuréthane à l’extérieur du ventilateur de la plaque
arrière du boîtier du ventilateur, en laissant le dessous non calfeutré pour
drainage. Ceci assurera une installation hermétique entre le ventilateur et
le mur.

NOTE: Si l’installation se fait sur une surface inégale, il sera peut être
nécessaire de fabriquer un cadre de montage fabriqué de piece de bois
en planche de 1 x 1 pour assurer une installation au niveau.

4. Installez le ventilateur au mur. Replacez
le couvercle de sortie. Reliez les conduits
au collet d’extension en utilisant des
attaches en plastique ou du ruban adhésif
(achétés séparément).

NOTE FINALE D’INSTALLATION: Si l’endroit où se trouve
le ventilateur n’est pas protégé par la toiture, un
couvre-joint (solin) devrait être installé. Scellez contre
le mur et le bord supérieur du couvercle de la sortie
du ventilateur afin de prévenir l’eau de pénétrer dans
le boîtier.

Fantech recommande du conduit flexible isolant pour
toutes les applications d’évacuation pour salle de bains.

Conseils pour l’installation de tuyaux flexibles

Fantech recommande fortement l'utilisation de tuyaux flexibles isolants dans
les pièces à ventilation non contrôlée, ou pour minimiser le bruit. Consultez
les codes de votre région avant l'installation. Faute d’utiliser les conduits
flexibles isolants pourrait causer une accumulation excessive de
condensation dans le conduit et un niveau de bruit nuisible dans la pièce.

Un minimum de 8 pieds de tuyau flexible isolant est recommandé entre la
grille et le ventilateur. Il devrait être étiré à son maximum et être aussi droit
que possible, sans quoi la performance en serait grandement diminuée. Fixez
le tuyau flexible au ventilateur avec un collier de serrage ou un ruban adhésif
en toile. Le branchement doit être le plus étanche que possible afin de
maximiser le rendement du système.

Branchement électrique

1. Retirez les vis fixant le couvercle de la boîte de câblage sur le côté du
ventilateur. Tous les fils du moteur du ventilateur sont préalablement
câblés à une bande de branchement électrique. Un connecteur câble
encastré de type «Romex» 15,8 mm sera nécessaire afin de fixer le fil
d’alimentation à la boîte de câblage.

2. Passez les fils d’alimentation à travers le connecteur de câble encastré.
Assurez-vous de placer l’écrou du connecteur au-dessus des fils entrant
dans la boîte de câblage. Il y a deux emplacements libres sur la bande de
branchement. À l’aide d’un tournevis régulier, serrez le fil d’alimentation
blanc sous la vis indiquée « N ». Serrez le fil d’alimentation noir sous la
vis indiquée «L». Puisque le moteur du ventilateur est isolé dans un
boîtier en plastique, la prise de terre n’est pas nécessaire.

3. Fixez le connecteur «Romex». Fixez l’entrée de l’alimentation avec le
connecteur «Romex». Replacez le couvercle de la boîte de câblage. Tous
les fils du moteur ayant été préalablement câblés à l’usine, aucun autre
raccordement est nécessaire.

Diagramme de branchement

Motor
Leads

Capacitor

Ground

Brown

Black

Blue

Green/Yellow

115V

Supply

Capacitor

Ground

115V
Supply

Dépannage

Si le ventilateur ne fonctionne pas, vérifiez ce qui suit :

1. Consultez les diagrammes de câblage (voir ci-dessous) pour vous
assurer que la connexion est appropriée.

2. Contrôlez le fil de sortie du moteur, les fils de sortie du condensateur et
l’alimentation électrique pour vous assurer d’un bon contact.

3. Si possible, utilisez un appareil de mesure pour déterminer la continuité
àtravers les fils de sortie du moteur du ventilateur. Pour faire ceci, le
condensateur doit être débranché (ne pas tester le condensateur - il ne
montrera pas la continuité). Si les fils de sortie du moteur montrent la
continuité, consultez l’usine pour un condensateur de rechange.

Instructions pour l'entretien

Puisque les roulements du ventilateur sont scellés et équipés d’un matériel
lubrifiant interne, aucune lubrification supplémentaire n’est nécessaire.

fantech

8

Installation du boîtier avec ou sans éclairage

1. Planifiez l'endroit pour la grille

D'après votre salle de bain et ses installations, planifiez l'endroit où vous
installerez vos grilles de plafond pour une ventilation efficace.

2. Fixez le boîtier à la poutrelle du plafond.

NOUVELLE CONSTRUCTION
Fixez le boîtier directement sur la poutre du plafond avec les vis. Les
languettes sur le boîtier devraient être au même niveau que le côté inférieur
de la poutrelle du plafond (Figure 1).

OU

Utilisez les barres de suspension pour fixer le boîtier à la poutrelle du
plafond. Pour être exacte, les barres de suspensions doivent être à 3¼16
po au-dessus du côté inférieur de la poutrelle du plafond pour les modèles à
collets de 4 po et 15¼32 po pour les modèles de 6 po. Sur les modèles à
conduits de 4 po serrez les vis anti-dérapantes pour sécuriser les barres de
suspension en place (Figure 2).

Note: Les barres de suspension des appareils à collets de 4 po peuvent être
utilisées sur les poutrelles de plafond jusqu'à 24 po du centre. Les barres de
suspension pour les appareils à conduits de 6 po peuvent aller jusqu'à 16 po
du centre.

Note: Si le gypse ou le matériel de plafond est plus épais que 5¼8 po, les
languettes de position peuvent être enlevées pour permettre au collier de la
grille d’être au même niveau que le plafond fini. Lorsque le gypse est posée
au plafond, pratiquez une ouverture pour accomoder la grille. Dégagez
l’ouverture pour les fils d’alimentation de la boîte de câblage.

Étapes additionnelles lors de l’installation d’un modèle fluorescent
au-dessus d’une baignoire ou d’une douche (Figure 4).

1. Placer l’anneau « 1 » sur la douille, en commençant par les pattes.

2. Visser le panneau en métal sur la douille.

3. Ajouter le joint en caoutchouc.

4. Bien attacher l’anneau « 2 » sur la douille. Le clic indique une
installation sécurisée.

Figure 1

Postionnez les languettes de position

à la poutrelle du plafond

Figure 2

CONSTRUCTION EXISTANTE OU GYPSE EN PLACE.

Percez un trou de 6 po pour la grille de plafond seulement et installer le
boîtier dans le grenier. Placez le boîtier sur la poutrelle de plafond en
utilisant les locator tabs pour déterminer l'emplacement exacte (Figure 1) ou
enligner en utilisant les barres de suspension (Figure 2). Percez un trou si
nécessaire. Pour compléter l'installation des ventilateurs pour salle de bains
avec éclairage, suivez les étapes 3 à 5. Pour les modèles sans éclairage,
passez directement aux étapes 4 et 5.

3. Faites la connexion électrique au boîtier de la grille au plafond. En
utilisant un tournevis, enlevez le couvercle électrique à l’intérieur du boîtier
en métal. Connectez le courant en suivant le diagramme de branchement
(Figure 5) et en suivant les codes électriques locaux ou les codes électriques
nationaux. Remettez le couvercle électrique.

4. Raccordement du ventilateur du boîtier. Installez le conduit de 4 po ou de
6 po du ventilateur au boîtier de la grille au plafond. (Les conduits flexibles
isolants recommandés par Fantech pour toutes applications d’évacuation
pour salle de bains vous donneront un rendement plus silencieux). Pour les
modèles à grilles jumelles, montez les conduits entre le ventilateur et
l’adapteur « wye » (inclus), puis reliez les conduits à chaque sortie du « wye »
et à chaque boîtier des grilles. Attachez les conduits en place, puis scellez.
Si vous utilisez un tuyau flexible isolant, scellez la couche intérieure au
connecteur de conduit puis scellez la couche extérieure couvrant la couche
intérieure. Ne laissez pas le matériel isolant exposé.

Boîtier avec un
conduit de 4 po :

3

¼16 po du dessous
de la poutrelle.
Boîtiers avec 6 po :

15

/32 po

Figure 3

Grille

Ampoule
Fluorescente

Vis anti-dérapante
sur modèles à
conduits de

4 po.

Figure 4

Panneau

Vis

Douille

Anneau 2

Joint

Anneau 2

5. Installation de l'ampoule. Procédez en insérant doucement l’ampoule dans la
douille située dans le boîtier de la grille. Posez la grille en la poussant fermement le
collier jusqu’à ce que la grillle soit en contact ferme avec le plafond. (Figure 3).
Répétez les étapes 1 à 6 pour chaque boîtier de grille pour plafond additionnel à
installer.

* Pour un fonctionnement plus efficace, l’adapteur « wye » devrait être positionné à une

distance égale à trois fois le diamètre du conduit de l'entrée du ventilateur.

fantech

Figure 5

Électrique

DIMENSIONS

Dimension du boîtier des modèles à conduit de 4 po Dimension du boîtier des modèles à conduit de 6 po

9 11/16" (246mm)

9 9/16" (243mm)

7 3/16" (182.5mm)

8" (205mm)

9

5 13/16" (148mm)

/16" (21mm)

13

8 15/16" (227mm)

Toutes les dimensions sont en pouces.

/16" (8mm)

5

4" (102mm)

/16" (134mm)

5

5

5 1/16"

9" (230mm)

6" (150mm)

(148mm)

fantech

10

Planificación de la ubicación del extractor

Al igual que con todo sistema de extracción, el extractor de aire debe
instalarse a una distancia mínima de 6 pies horizontalmente y 8 pies
verticalmente de toda entrada de aire fresco a fin de impedir el rearrastre
hacia el interior de corrientes del aire extraído. Por ejemplo, los sistemas
HVAC, los sistemas de recuperación de calor y las ventanas, todos ellos se
deben considerar como entradas de aire fresco.

Al planificar la ubicación del extractor recuerde que será necesario tender
los conductos desde el ventilador exterior hasta la entrada del baño. La
instalación será más fácil si de antemano se tiene en cuenta el acceso para
el tendido de los conductos.

Instalación del extractor en la pared exterior

1. Una vez seleccionado el lugar de la instalación del extractor, corte un
orificio de 4 3/8" de diámetro en el exterior de la pared exterior. Prepare
una sección de conducto rígido (adquirido por separado) de aproximadamente
2" más grande que el grosor de la pared. Esta será la extensión del collarín
colocado a través de la pared.

2. Retire la tapa de descarga del extractor quitando los cuatro tornillos.
Centre el extractor en el orificio que se perforó en la pared. Marque el sitio
de los orificios de montaje y el orificio ciego para el cable eléctrico. Perfore
un orificio para la conexión eléctrica que sea 1/8" más grande que el
conducto que se esté utilizando. En la placa trasera del extractor se
proporciona una abertura de 1 pulgada para el mantenimiento eléctrico.

NOTA: Al instalar el extractor sobre un muro de mampostería, perfore
orificios de 7/32" pulgadas para los cuatro anclajes y tornillos de montaje
(provistos). Los anclajes deben estar al ras del borde de los orificios. Para el
montaje sobre superficies de madera, utilice tornillos para madera (se
adquieren por separado).

3. Pase el suministro de electricidad por la pared. Sujete el collarín del
extractor al collarín de extensión usando cinta para ductos. Para prevenir
fugas, verifique que esta conexión sea lo más hermética posible. Aplique
calafateo de poliuretano al exterior de la placa trasera de la caja del
extractor, dejando el fondo sin calafateo para el drenaje. De esta manera se
asegura una conexión hermética y a prueba de agua entre el extractor y la
pared.
NOTA: Si se instala sobre un recubrimiento sobrepuesto podría ser necesario
utilizar un marco de montaje de cartón de 1x1 para asegurar un ajuste al ras.

4. Monte el extractor en la pared. Vuelva a
colocar la tapa de descarga. Conecte el
conducto al collarín de extensión usando
abrazaderas de plástico tipo CB o cinta para
conductos (se adquieren por separado).

Sugerencias para la instalación del conducto flexible

Fantech recomienda firmemente el uso de ducto aislado flexible cuando los
ductos atraviesan espacios no acondicionados o donde el ruido sea un factor
a considerar.
Consulte los requerimientos del código local antes de la instalación. Para
lograr la instalación más silenciosa posible, Fantech recomienda un mínimo
de 8 pies de conducto flexible aislado entre cualquier rejilla de admisión y el
ventilador. Al montar un conducto de tipo flexible, el mismo se debe instalar
lo más apretado y recto posible. De lo contrario, el sistema podría sufrir una
importante pérdida de rendimiento. El conducto flexible se debe conectar al
ventilador con abrazaderas de plástico tipo CB o con cinta para conductos.
Todas las conexiones deben quedar lo más herméticas posible para lograr un
máximo rendimiento.

Conexión eléctrica

1. Quite los tornillos de montaje de la tapa de la caja de conexiones en el
costado del ventilador. Todas las conexiones del motor del ventilador están
precableadas a una regleta eléctrica. Se necesitará un conector de fijación
de cables tipo romex de 3/8" para sujetar el cableado a través del agujero
ciego provisto en el costado de la caja de conexiones.

2. Pase la alimentación eléctrica a través del conector romex y el agujero
ciego del ventilador. Tenga cuidado de colocar la tuerca del conector encima
del cableado que entra a la caja de conexiones. En la regleta de conexiones
hay dos lumbreras abiertas. Con un pequeño destornillador estándar, apriete
el cable neutro (color blanco) de la alimentación eléctrica debajo de la
lumbrera marcada “N” en la regleta. Apriete el hilo de línea (negro) de la
alimentación eléctrica debajo de la lumbrera marcada “L”. Dado que el motor
del ventilador está aislado por su carcasa de plástico, no es necesario
conectarlo a tierra.

3. Asegure el conector romex. Asegure la alimentación entrante con el
conector romex. Vuelva a colocar la tapa de la caja de conexiones del
ventilador. Todas las conexiones del motor del ventilador y del capacitor
vienen precableadas de fábrica. No hace falta ningún cableado adicional para
el ventilador.

Diagramas de cableado

Capacitor

Ground

115V
Supply

Motor
Leads

Brown

Black

Blue

Green/Yellow

NOTA FINAL SOBRE LA INSTALACIÓN:

Si la ubicación del extractor no está protegida
por un alero, deberá instalarse una tapajuntas
de metal estándar. Séllela contra la pared y
el borde superior de la tapa de descarga del
extractor para impedir que entre agua en la
caja del extractor.

Fantech recomienda el uso de conductos flexibles y aislados para todas las
aplicaciones de escape en el baño.

fantech

Capacitor

Ground

115V

Supply

11

Análisis de fallas

Si el ventilador deja de funcionar, revise lo siguiente:

1. Consulte los diagramas eléctricos (a la derecha) para asegurar que las
conexiones se hagan correctamente.

2. Revise el cableado del motor, del capacitor y de la alimentación eléctrica
para asegurar el debido contacto.

3. Si es posible, use un comprobador para verificar la continuidad entre los
hilos del motor del ventilador. Para ello, se debe desconectar el capacitor.
(No pruebe el capacitor, ya que no tiene continuidad.) Si los hilos del motor
muestran continuidad, solicite a la fábrica un capacitor de repuesto.

Instrucciones de mantenimiento

Puesto que los rodamientos del ventilador están sellados y provistos de
lubricante interno, no es necesario aplicarles lubricante adicional.

Instalación de la caja de rejilla de techo con o sin luz

1. Planee la ubicación de las rejillas de admisión.
Con base en el diseño y el mobiliario del baño, planee la ubicación de las
rejillas del techo para obtener la ventilación más efectiva.

2. Fije la caja a las viguetas del techo.

CONSTRUCCIÓN NUEVA
Fije la caja directamente en la vigueta del techo con tornillos y las ranuras de
alineación. Las pestañas de ubicación en la caja deben estar a nivel con el
borde inferior de la vigueta del techo para la correcta ubicación de la unidad
una vez instalada la tablarroca (Figura 1)

O

Utilice las barras de soporte para sujetar la caja entre las viguetas del
techo. Para su colocación correcta, las barras de soporte deben colocarse a
3/16" arriba del borde inferior de la vigueta del techo en los modelos con
conexión de ducto de 4" y 15/32" arriba del borde inferior de la vigueta en
los modelos con conexión con ducto de 6". En los modelos con ducto de 4",
apriete los tornillos antideslizantes para mantener las barras de soporte en
su sitio (Figura 2).

Nota: Las barras de soporte en las unidades con conexión de ducto de 4"
pueden emplearse en viguetas de techo de hasta 24" en el centro. Las
barras de soporte en las unidades con conexión de ducto de 6" abarcan las
viguetas del techo hasta una distancia de 16" desde el centro.

Nota: Si el grosor del panel de yeso o del material del techo es de más de
5/8" ahora puede retirar las pestañas guías. Durante la instalación de la
tablarroca, corte un hueco para la rejilla del techo.

CONSTRUCCIÓN EXISTENTE O CUANDO LA TABLARROCA ESTÁ EN SU SITIO

Corte una orificio redondo de 6” sólo para la
rejilla e instale la caja desde el altillo (Figura

3) Coloque la caja contra la vigueta del
techo. Para completar la instalación en los
modelos de ventilador para baño con luz,
continúe con los pasos del 3 al 5. Para los
modelos sin luces, vaya a los pasos 4 y 5.
Perfore los agujeros ciegos (si se van a usar)
y el que corresponda al cable eléctrico si es
necesario.

Siga con los pasos 3 a 5 para continuar con
la instalación de los modelos de ventiladores

para baño Premium con luces. De lo contrario, siga a los pasos 4 y 5 para

completar la instalación de los modelos sin luces.

3. Efectúe las conexiones eléctricas a la caja de la rejilla de techo.
Con un destornillador, retire la tapa eléctrica del interior del gabinete de
acero. Conecte la alimentación conforme a los diagramas de cableado
(Figura 5) y cumpliendo con los códigos locales o nacionales sobre
instalaciones eléctricas. Vuelva a colocar la tapa eléctrica.

4. Conecte el ventilador a la caja de la rejilla de techo. Instale el conducto de
4" o 6" desde el ventilador hasta la caja de la rejilla. El uso de conducto
flexible con aislamiento (recomendado para todas las aplicaciones de
ventilación de baños de Fantech) producirá un funcionamiento más silencioso.
Sujete el conducto en su lugar y séllelo. Si se usa conducto flexible con
aislamiento, selle el forro interior al conector del conducto, a continuación
selle la carcasa exterior por sobre el forro interior. No deje al descubierto el
material aislante.

5. Instalación de la bombilla. Instale la bombilla introduciéndola con cuidado
en el portabombillas dentro del gabinete de acero. Para instalar la rejilla
empújela firmemente hacia el collarín de acero hasta quedar a ras del panel
de yeso del techo (Figura 3).

Repita los pasos del 1 al 5 para cada caja de rejilla de techo que se instale.

* Para obtener una operación más eficiente el adaptador en “Y” debe colocarse a una
distancia equivalente a tres diámetros del ducto del ventilador de admisión.

Pasos adicionales necesarios cuando se instala un modelo fluorescente
encima de una bañera o ducha (Figura 4)

1. Coloque el aro 1 sobre el casquillo, con las patas primero.

2. Atornille la placa protectora de metal sobre el casquillo.

3. Instale la guarnición de goma.

4. Fije el aro 2 en el casquillo. El chasquido indica la instalación segura.

fantech

12

Tierra

Figure 1

Coloque las pestañas guías

al ras con el borde inferior

de la vigueta.

Figure 2

DIMENSIONES

Dimensiones de la caja de los modelos de conductos de 4"

9 9/16" (243mm)

7 3/16" (182.5mm)

4" (102mm)

/16" (134mm)

5

5

5 13/16" (148mm)

/16" (21mm)

13

Todas las dimensiones son en pulgada.

Dimensiones de la caja de los modelos de conductos de 6"

8 15/16" (227mm)

/16" (8mm)

5

Figure 3

Grille

Bombilla
Fluorescente

Cajas con ducto de
4": A 3/16"

desde la
base inferior de la
vigueta. Cajas con

15

ducto de 6”:

/32"

Tornillo
antideslizante de
seguridad en
modelos con
ducto de 4".

Figure 4

Planca

Tornillo

Socket

Aro 2

Guarnición

Aro 1

Todas las dimensiones son en pulgada.

Casquillo

9 11/16" (246mm)

8" (205mm)

5 1/16"

(148mm)

9" (230mm)

6" (150mm)

Figure 5

fantech

Eléctrico

WARRANTY

7 Year Warranty

This warranty supersedes all prior warranties

13

DURING ENTIRE WARRANTY PERIOD:

Fantech will repair or replace any part which has a factory defect in
workmanship or material. Product may need to be returned to the
Fantech factory, together with a copy of the bill of sale and identified
with RMA number.

FOR FACTORY RETURN YOU MUST:

• Have a Return Materials Authorization (RMA) number. This may be

obtained by calling Fantech either in the USA at 1.800.747.1762 or
in CANADA at 1.800.565.3548. Please have bill of sale available.

• The RMA number must be clearly written on the outside of the

carton, or the carton will be refused.

• All parts and/or product will be repaired/replaced and shipped back to

buyer; no credit will be issued.

OR

The Distributor may place an order for the warranty part and/or product
and is invoiced. The Distributor will receive a credit equal to the invoice
only after product is returned prepaid and verified to be defective.

FANTECH WARRANTY TERMS DO NOT PROVIDE FOR REPLACEMENT
WITHOUT CHARGE PRIOR TO INSPECTION FOR A DEFECT.
REPLACEMENTS ISSUED IN ADVANCE OF DEFECT INSPECTION ARE
INVOICED, AND CREDIT IS PENDING INSPECTION OF RETURNED
MATERIAL. DEFECTIVE MATERIAL RETURNED BY END USERS SHOULD
NOT BE REPLACED BY THE DISTRIBUTOR WITHOUT CHARGE TO THE

END USER, AS CREDIT TO DISTRIBUTOR’S ACCOUNT WILL BE
PENDING INSPECTION AND VERIFICATION OF ACTUAL DEFECT BY
FANTECH.

THE FOLLOWING WARRANTIES DO NOT APPLY:

• Damages from shipping, either concealed or visible. Claim must be

filed with freight company.

• Damages resulting from improper wiring or installation.

• Damages or failure caused by acts of God, or resulting from improper

consumer procedures, such as:

1. Improper maintenance

2. Misuse, abuse, abnormal use, or accident, and

3. Incorrect electrical voltage or current.

• Removal or any alteration made on the Fantech label control number

or date of manufacture.

• Any other warranty, expressed, implied or written, and to any

consequential or incidental damages, loss or property, revenues, or
profit, or costs of removal, installation or reinstallation, for any breach
of warranty.

WARRANTY VALIDATION

• The user must keep a copy of the bill of sale to verify purchase date.

• These warranties give you specific legal rights, and are subject to an

applicable consumer protection legislation. You may have additional
rights which vary from state to state.

Limitation of Warranty and Liability

This warranty does not apply to any Fantech product or part which has
failed as a result of faulty installation or abuse, incorrect electrical
connections or alterations made by others, or use under abnormal
operating conditions or misapplication of the product or parts. We will
not approve for payment any repair not made by us or our authorized
agent without prior written consent. The foregoing shall constitute our
sole and exclusive warranty and our sole exclusive liability, and is in lieu
of any other warranties, whether written, oral, implied or statutory.
There are no warranties which extend beyond the description on the
page hereof. In no event, whether as a result of breach of contract, or

Warning

Fantech products are designed and manufactured to provide reliable
performance, but they are not guaranteed to be 100% free from
defects. Even reliable products will experience occasional failures and
this possibility should be recognized by the user. If these products are

warranty or alleged negligence, defect incorrect advice or other causes,
shall Fantech be liable for special or consequential damages, including,
but not limited to, loss of profits or revenue, loss of use of equipment or
any other associated equipment, cost of capital, cost of substitute
equipment, facilities or services, downtime costs, or claims of
customers of purchase for such damages. Fantech neither assumes or
authorizes any person to assume for it any other liability in connection
with the sale of product(s) or part(s). Some jurisdictions do not allow the
exclusion or limitation of incidental or consequential damages so the
above limitations and exclusions may not apply to you.

used in a life support ventilation system where failure could result in loss
or injury, the user should provide adequate backup ventilation,
supplementary natural ventilation, failure alarm system, or acknowledge
willingness to accept the risk of such loss or injury.

fantech

14

GARANTIE

Garantie de 7 ans

Cette garantie remplace toutes les garanties précédentes.

DURANT TOUTE LA PÉRIODE DE GARANTIE:

Fantech s'engage à réparer ou à remplacer toute pièce présentant un
défaut d'usine en matière de qualité d'exécution ou de matériau. Il sera
peut être nécessaire de retourner le produit à l'usine Fantech,
accompagné d'une copie du contrat de vente et du numéro d'autorisation
de retour.

POUR RETOURNER UN PRODUIT À L'USINE, VOUS DEVEZ:

• Obtenir un numéro d'autorisation de retour; pour ce faire,

communiquer avec Fantech aux États-Unis au numéro

1.800.747.1762, ou au Canada, au numéro 1.800.565.3548.
Veuillez avoir votre contrat de vente à portée de la main.

• S'assurer que le numéro d'autorisation de retour est lisible sur

l'extérieur de la boîte, sinon la boîte sera refusée.

• Toutes les pièces et/ou le produit seront réparés ou remplacés puis

retournés à l'acheteur. Aucun crédit ne sera accordé.
OU
Le Distributeur peut commander une pièce ou un produit couvert par la
garantie; la facture lui sera envoyée. Le distributeur ne sera crédité du
montant de sa facture qu'après que le produit a été retourné port payé
et qu'il a été trouvé défectueux.

LES TERMES DE LA GARANTIE DE Fantech NE PRÉVOIENT PAS DE
REMPLACEMENT SANS FRAIS AVANT QUE LA PIÈCE OU LE PRODUIT
DÉFECTUEUX AIT ÉTÉ INSPECTÉ. LES PRODUITS OU PIÈCES
REMPLACÉS AVANT L'INSPECTION DE LA DÉFECTUOSITÉ SERONT
FACTURÉS ET LE MONTANT DU CRÉDIT EST FONCTION DE
L'INSPECTION DE LA PIÈCE OU DU PRODUIT RETOURNÉ. LE
DISTRIBUTEUR NE DOIT PAS REMPLACER SANS FRAIS POUR

L'UTILISATEUR FINAL L'ÉQUIPEMENT DÉFECTUEUX RETOURNÉ PAR
L'UTILISATEUR FINAL, CAR LE COMPTE DU DISTRIBUTEUR NE SERA
CRÉDITÉ QU'APRÈS L'INSPECTION ET LA VÉRIFICATION PAR FANTECH
DE LA DÉFECTUOSITÉ.

LES GARANTIES NE S'APPLIQUENT PAS DANS LES CAS SUIVANTS:

• Dommages dus au transport (dissimulés ou visibles). Les

réclamations doivent être faites à la compagnie de fret.

• Dommages dus au mauvais câblage ou à l'installation inappropriée.

• Dommages ou défectuosité causés par une calamité naturelle ou

résultant d'une procédure irrégulière de l'acheteur, notamment :

1. Entretien irrégulier

2. Mauvais usage, usage abusif, usage anormal ou accident

3. Tension ou courant électrique incorrect

• Enlèvement ou toute modification du numéro de contrôle ou de la date

de fabrication de l'étiquette Fantech

• Toute autre garantie expresse, écrite ou implicite, pour les dommages

accidentels ou indirects, perte de biens, de recettes, manque à
gagner ou coûts relatifs à la dépose, à l'installation ou à la
réinstallation, en cas de violation de garantie.

CERTIFICATION DE LA GARANTIE:

• L'utilisateur doit conserver une copie du contrat de vente pour

confirmer la date d'achat.

• Les présentes garanties vous donnent des droits spécifiques reconnus

par la loi et sont régies par les lois sur la protection du
consommateur appropriées. Il est possible que différents états offrent
d'autres droits.

Limites de garanties et de responsabilités

Cette garantie ne s’applique à aucun produit de Fantech ou à aucune
pièce détachée dont la défectuosité relève d’une erreur d’installation ou
d’abus ou de mauvaise installation électrique ou dut à des modifications
extérieures ou utilisées dans des conditions anormales ou encore une
mauvaise installation du produit ou des pièces détachées. Nous
n’approuverons aucun remboursement pour des réparations qui ne sont
pas effectuées par un agent américain ou un agent autorisé sans un
accord écrit. Ce dernier constituera notre seule et exclusive garantie et
notre seule exclusive responsabilité et tient lieu de toute autre garantie
ou bien écrite ou orale implicite ou statuaire. Aucune garantie ne
s’appliquera au-delà des descriptions faites de la page ci-dessus. En
aucun cas, que ce soit pour une rupture de contrat ou de garanties ou

Avertissement

Les produits de Fantech sont conçus et fabriqués pour produire des
performances fiables, mais il n’y a aucune garantie qu’ils soient 100%
sans défaut. Les plus produits les plus fiables ont occasionnellement des
défectuosités et cette possibilité devraient être reconnu par les usagers.
Si ces produits sont utilisés comme une source de ventilation ou leur

fantech

des dommages dut à la négligence ou a des conseils incorrects ou
autres causes, Fantech ne pourra être tenu pour responsable des
dommages particuliers ou consécutifs, incluant mais pas limités aux
pertes et profits ou bénéfices perte de matériel ou autres matériels
associés. Coût du capital, coût des équipements de remplacement,
matériels ou services, coût de temps d’arrêt ou les réclamations des
clients pour de tels dommages. Fantech ne délègue ou autorise aucune
personne d’assumer sa responsabilité sur la vente du produit ou des
pièces détachées. Certaines juridictions ne permettent pas l’exclusion de
la limitation des dommages accidentels ou consécutifs ainsi ces
limitations ci-dessus et les exclusions ne s’appliquent pas à vous.

panne risque de mettre en danger des vies humaines ou entraîner des
blessures, les usagers devront avoir une source de ventilation de
secours en addition à une ventilation naturelle, le défaut de système
d’alarme ou la connaissance de ces conditions entraînent sa
responsabilité envers de telles pertes ou blessures.

GARANTIA

Garantia de 7 Años

Esta garantia de sin efecto cualquier otra garantia anterior

15

DURANTE EL PERÍODO INTEGRO DE LA GARANTÍA:

Fantech reparará o reemplazará toda parte que presente un defecto en
el material o en la mano de obra. Es posible que el producto deba ser
devuelto a la fabrica Fantech, juntamente con una copia de la constancia
de compraventa e identificado con el número de RMA.

PARA DEVOLUCIÓN A FÁBRICA USTED DEBE:

• Tener un número de Autorización de Devolución de Material (RMA).

Esto se puede obtener llamando a Fantech ya sea en los Estados

Unidos al 1.800.747.1762

• en Canadá al 1.800.565.3548. Tenga a mano la constancia de

compraventa.

• El número de RMA deberá estar claramente escrito en la parte

exterior de la caja, de lo contrario la caja será rechazada.

• Todas las partes y/o el producto serán reparados/reemplazados y

devueltos al comprador; no se otorgará crédito.
O BIEN
El Distribuidor puede colocar una orden por la parte y/o producto en
garantía y facturarla/o. El Distribuidor recibirá un crédito igual a la
factura sólo después de que se haya devuelto el producto con pago
previo y con verificación de defecto.

LAS CONDICIONES DE LA GARANTÍA DE FANTECH NO CONTEMPLAN
EL REEMPLAZO SIN CARGO ANTES DE REALIZAR LA INSPECCIÓN
PARA DETECTAR DEFECTOS. LOS REEMPLAZOS EMITIDOS ANTES DE
INSPECCIONAR POR DEFECTOS SON FACTURADOS, Y EL CRÉDITO
ESTÁ A LA ESPERA DE INSPECCIÓN DEL MATERIAL DEVUELTO. EL
MATERIAL DEFECTUOSO DEVUELTO POR LOS USUARIOS FINALES NO

DEBERÁ SER REEMPLAZADO POR EL DISTRIBUIDOR SIN CARGO PARA
EL USUARIO FINAL, YA QUE EL CRÉDITO DE LA CUENTA DEL
DISTRIBUIDOR ESTARÁ A LA ESPERA DE INSPECCIÓN Y VERIFICACIÓN
DEL DEFECTO REAL POR FANTECH.

LAS SIGUIENTES GARANTÍAS NO SE APLICAN:

• Daños durante el envío, ya sean encubiertos o visibles. Se deberá

presentar el reclamo a la compañía transportadora.

• Daños ocasionados por cableado o instalación indebidos.

• Daños o fallas causados por hechos fortuitos, u ocasionados por

procedimientos impropios por parte del usuario, tales como:

1. Mantenimiento indebido

2. Uso indebido, abuso, uso anormal o accidente y

3. Tensión o corriente eléctrica incorrecta.

• Remoción o modificación realizada al número de control del rótulo de

Fantech o de la fecha de fabricación.

• Toda otra garantía, expresa, implícita o escrita, daños y perjuicios,

pérdida de propiedad, de ingresos, o de beneficios, o costo de
remoción, instalación o reinstalación por incumplimiento de la
garantía.

VALIDACIÓN DE LA GARANTÍA

• El usuario debe conservar una copia de la constancia de compraventa

para verificar la fecha de compra.

• Estas garantías le otorgan derechos legales específicos, y están

sujetas a una legislación aplicable para protección del consumidor.
Usted puede tener derechos adicionales que varían de estado en
estado.

Limitacion de Garantia y Responsabilidad Civil

Esta garantía no cubre ningún producto o pieza de Fantech que haya
fallado por mala instalación, abuso, conexión eléctrica incorrecta o por
alteraciones hechas por terceros, o por utilización bajo condiciones
anormales de operación, o por aplicación incorrecta del producto o de
las piezas. Nosotros no aprobamos el pago de ninguna reparación que
no se haya realizado por nosotros o por nuestro agente autorizado previo
consentimiento por escrito. Lo que antecede constituirá nuestra única y
exclusiva garantía y nuestra única y exclusiva responsabilidad; y obra en
lugar de cualquier otra garantía, ya sea escrita, verbal, tácita o
estatutaria. No hay ninguna garantía que vaya más allá de lo que está
descrito en esta página. Bajo ninguna circunstancia responderá Fantech,
ya sea por incumplimiento de contrato o garantía ni por alegada

Advertencia

Aunque los productos de Fantech están diseñados y son fabricados para
un rendimiento seguro, no garantizamos que estén libres de defectos al
100%. Hasta productos confiables a veces fallan; y el usuario debe
reconocer esta posibilidad. Si estos productos se utilizan en un sistema

negligencia, defecto, consejos incorrectos u otra causa, por daños
especiales o consiguientes, incluso, pero no de manera única, pérdida de
ganancias o ingresos, equipo cesante o cualquier otra pérdida relativa a
equipos asociados; el costo del capital, costo de equipos, instalaciones o
servicios sustitutos, tiempo ocioso o reclamos de clientes por compras
incurridas por tales daños. Fantech ni asume ni autoriza a ninguna
persona a que asuma a su nombre ninguna otra responsabilidad relativa
a la venta de productos o piezas. Debido a que algunos distritos
jurisdiccionales no permiten la exclusión o limitación por daños
incidentales o consiguientes, puede que las limitaciones y limitaciones
antes descritas no lo afe cten a Ud.

de ventilación vital en donde una falla pudiera dar lugar a pérdidas o
lesiones, el usuario debe disponer de una ventilación adecuada de
reserva, ventilación natural suplemental, sistema de alarma de fallas, o
expresar su voluntad de aceptar el riesgo de tales pérdidas o lesiones.

fantech

fantech

Fantech reserves the right to make technical changes.
For updated documentation please refer to www.fantech.net

Fantech®

Fantech se réserve le droit de faire des changements
techniques. Pour de la documentation à jour, s'il vous plaît se
référer au www.fantech.net

Fantech se reserva el derecho de hacer modicaciones
técnicas en cualquier momento. Para obtener la documen­tación actualizada, por favor consulte www.fantech.net
