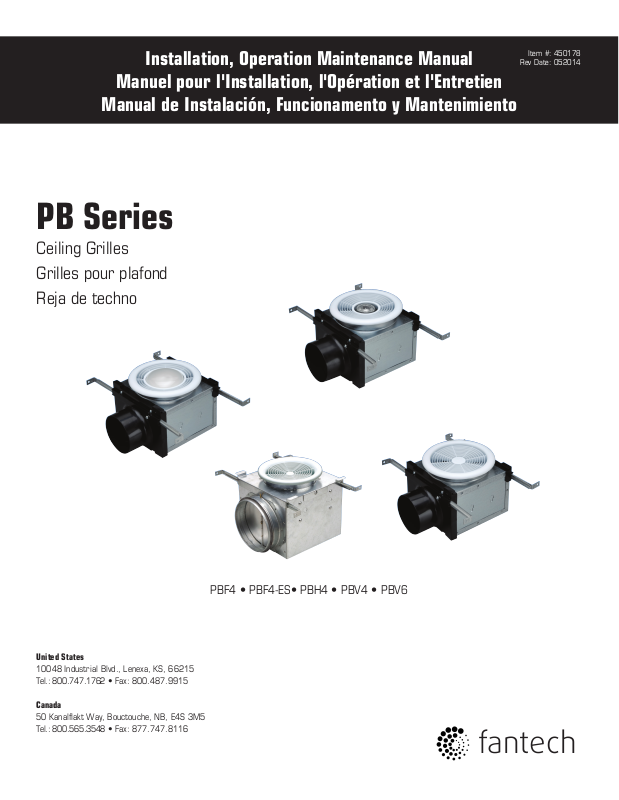

Fantech PBV6, PBL74 User Manual

Installation, Operation Maintenance Manual

fantech

Manuel pour l'Installation, l'Opération et l'Entretien

Manual de Instalación, Funcionamento y Mantenimiento

PB Series

Ceiling Grilles
Grilles pour plafond
Reja de techno

Item #: 450178

Rev Date: 052014

United States

10048 Industrial Blvd., Lenexa, KS, 66215
Tel.: [phone] • Fax: [phone]

Canada

50 Kanalflakt Way, Bouctouche, NB, E4S 3M5

Tel.: [phone] • Fax: [phone]

PBF4 • PBF4-ES• PBH4 • PBV4 • PBV6

2

Note Warning /

Information Technical

Important

note

Dimensions • Dimensions • Dimensiones

Housing Dimensions of 4" duct models
Dimension du boîtier des modèles à conduit de 4 po
Dimensiones de la caja de los modelos de conductos de 4"

9 9/16" (243 mm)

9 3/16" (182.5 mm)

Housing Dimensions of 6" duct models
Dimension du boîtier des modèles à conduit de 6 po
Dimensiones de la caja de los modelos de conductos de 6"

Practical tip

information

9 11/16" (246 mm)

8" (205 mm)

" (21 mm)

16

/

13

5 13/16" (148 mm)

8 15/16" (227 mm)

" (8 mm)

16

/

5

4" (102 mm)

" (134 mm)

16

/

5

5

5 13/16" (148 mm)

9" (230 mm)

" (438 mm)

6" (150 mm)

4

/

1

7

fantech

3

Please read this manual before installing unit.

DO NOT CONNECT POWER SUPPLY until fan is
completely installed. Make sure electrical service to
the fan is in the locked “OFF” position.

WARNING! TO REDUCE THE RISK OF FIRE, ELECTRIC

SHOCK, OR INJURY TO PERSONS – OBSERVE THE

FOLLOWING:

a. Use this unit only in the manner intended by the
manufacturer. If you have any questions, contact your
manufacturer's representative.

b. CAUTION: Before installation, servicing or cleaning
unit, switch power off at service panel and lock the
service disconnecting means to prevent power from
being switched on accidentally. When the service
disconnecting means cannot be locked, securely
fasten a prominent warning device, such as tag, to
the service panel.

c. Installation work and electrical wiring must be
done by qualified person(s) in accordance with all
applicable codes and standards. This unit is only for

use in non-fire-rated installations.

d. When cutting or drilling into wall and ceiling, do
not damage electrical wiring and other hidden
utilities.

e. NEVER place a switch where it can be reached

from a tub or shower.

f. If this unit is installed over a tub or shower, it
must be connected to a GFCI (Ground Fault Circuit

Interrupter) – protected branch circuit.

g. The combustion airflow needed for safe operation
of fuel burning equipment may be affected by this
unit’s operation. Follow the heating equipment
manufacturer’s guidelines and safety standards such
as those published by the National Fire Protection

association (NFPA), the American Society of Heating,

Refrigeration, and Air Conditioning Engineers

(ASHRAE) and the local code authorities.

h. Exhaust fans must always be vented to the
outdoors.

CAUTION: "For General Ventilation Use Only. Do Not
Use To Exhaust Hazardous Or Explosive Material and
Vapors."

CAUTION: BULB USED IN FLUORESCENT MODELS
NOT DIMMABLE

CAUTION: Use only Fantech Fluorescent bulb (model

PBB14 and PBB14-ES) and PAR16 / MR16 GU10

50W max. halogen bulbs (model PBB50).

Veuillez lire ce manuel avant l'installation

NE PAS BRANCHER l’électricité jusqu’à ce que le
ventilateur soit complètement installé. Veillez à ce
que le tableau électrique du ventilateur soit verrouillé
(“OFF”).

AVERTISSEMENT! POUR RÉDUIRE LE RISQUE

D’INCENDIE, L’ÉLECTROCUTION OU LES BLESSURES

CORPORELLES – SUIVEZ LES INSTRUCTIONS
SUIVANTES :

a. Utilisez cet appareil conformément aux
spécifications du fabriquant. Si vous avez des
questions, contactez votre représentant.

b. ATTENTION: Avant d’installer, d’entretenir ou de

nettoyer l’appareil, coupez le courant au panneau
électrique et verrouillez le service électrique afin de
prévenir que le courant soit branché

accidentellement. S’il est impossible de verrouiller le

courant électrique, attachez un mécanisme
d’avertissement au panneau électrique de façon

visible. (Tel qu’un tag)

c. Les travaux d’installation et le raccordement

électrique doivent être effectués par une personne
qualifiée, conformément aux codes et normes de
construction. Cet appareil n’est pas conçu pour être
exposé à de hautes températures.

d. Lorsque vous coupez ou perforez un mur ou un
plafond, assurez-vous de ne pas endommager les fils
électriques ou toute autre installation.

e. NE JAMAIS placer un interrupteur pouvant être

atteint de la baignoire ou de la douche.

f. Si l’appareil est installé au-dessus d’une baignoire
ou d’une douche, il doit être branché dans une prise
avec une mise à terre GFCI.

g. Le flux d'air à combustion requis pour l'opération
sécuritaire de l'équipement à carburant peut être
affecté par l'opération de cet appareil. Suivez les
directives de l’équipement de chauffage du fabriquant
et les normes de sécurité dont celles publiées par le

« National Fire Protection Association (NFPA) », le «

American Society of Heating, Refrigeration, and Air
Conditioning Engineers (ASHRAE) » ainsi que les
codes de votre région.

h. Les ventilateurs à évacuation doivent toujours
évacuer à l'extérieur de votre maison.

ATTENTION: Pour usage de ventilation résidentielle
seulement. Ne pas utiliser pour évacuer des
matériaux et vapeurs dangereux ou explosifs.

ATTENTION: LES AMPOULES UTILISÉES DANS LES
MODÈLES FLUORESCENTS NE SONT PAS
RÉGLABLES.

ATTENTION: Utilisez seulement les ampoules «PBB14
et PBB14-ES» pour les modèles fluorescents et les

ampoules PAR16/MR16 BU10 50W/ pour les

modèles halogènes (Modèle PBB50).

Favor de leer este manual antes de instalar la unidad

NO CONECTE LA ALIMENTACION hasta tanto el
ventilador quede completamente instalado. Cerciórese
de que el servicio eléctrico al ventilador quede
asegurado en la posición “OFF” (desactivado).

¡ADVERTENCIA! A FIN DE REDUCIR EL RIESGO DE
INCENDIO, DESCARGA ELÉCTRICA, O LESIONES A

PERSONAS – OBSERVE LO SIGUIENTE:

a. Use esta unidad únicamente de la manera prevista
por el fabricante. Si tiene alguna duda, comuníquese
con el representante del fabricante.

b. PRECAUCIÓN: Antes de la instalación,

mantenimiento o limpieza de la unidad, desconecte la

electricidad en el panel de servicio y bloquee el
medio de desconexión del servicio para impedir la
conexión accidental de la corriente. Cuando no se
pueda bloquear el medio de desconexión del servicio,
sujete en el panel de servicio, y de manera segura,
un dispositivo de advertencia a la vista de todos.

c. El trabajo de instalación y el cableado eléctrico
deben ser realizados por personal competente de

conformidad con todos los códigos y normas
pertinentes. Esta unidad es para uso exclusivo en
instalaciones no clasificadas para incendios.

d. Al hacer cortes o perforaciones en paredes o

techos, no dañe los cables eléctricos ni otros

dispositivos de servicios ocultos.

e. NUNCA instale un interruptor donde pueda ser

alcanzado desde una tina o ducha.

f. Si esta unidad se instala sobre una tina o ducha,
debe conectarse a un circuito de derivación
protegido GFCI (interruptor accionado por corriente

de pérdida a tierra).

g. El caudal de aire de combustión necesario para el
funcionamiento seguro de equipo de combustión
podría ser afectado por el funcionamiento de esta
unidad. Siga las directrices del fabricante del equipo
de calefacción y las normas de seguridad como las

que publica la National Fire Protection association -

NFPA (Asociación Nacional de Protección contra

Incendios), la American Society of Heating,
Refrigeration, and Air Conditioning Engineers –
ASHRAE (Sociedad Estadounidense de Ingenieros de

Calefacción, Refrigeración y Aire Acondicionado) y los
códigos de las autoridades locales.

h. La salida de los ventiladores de escape siempre
debe estar orientada hacia el exterior.

PRECAUCIÓN: "Exclusivo para uso de ventilación

general. No utilizar para el escape de materiales y

vapores peligrosos o explosivos."

PRECAUCIÓN: La bombilla utilizada en los modelos

fluorescentes no est atenuable.

PRECAUCIÓN:Utilice solamente focos fluorescentes

Fantech (modelo PBB14 y PBB14-ES) y focos de

halogeno PAR16 / MR16 GU10 de un max de 50W
(modelo PBB50)

fantech

4

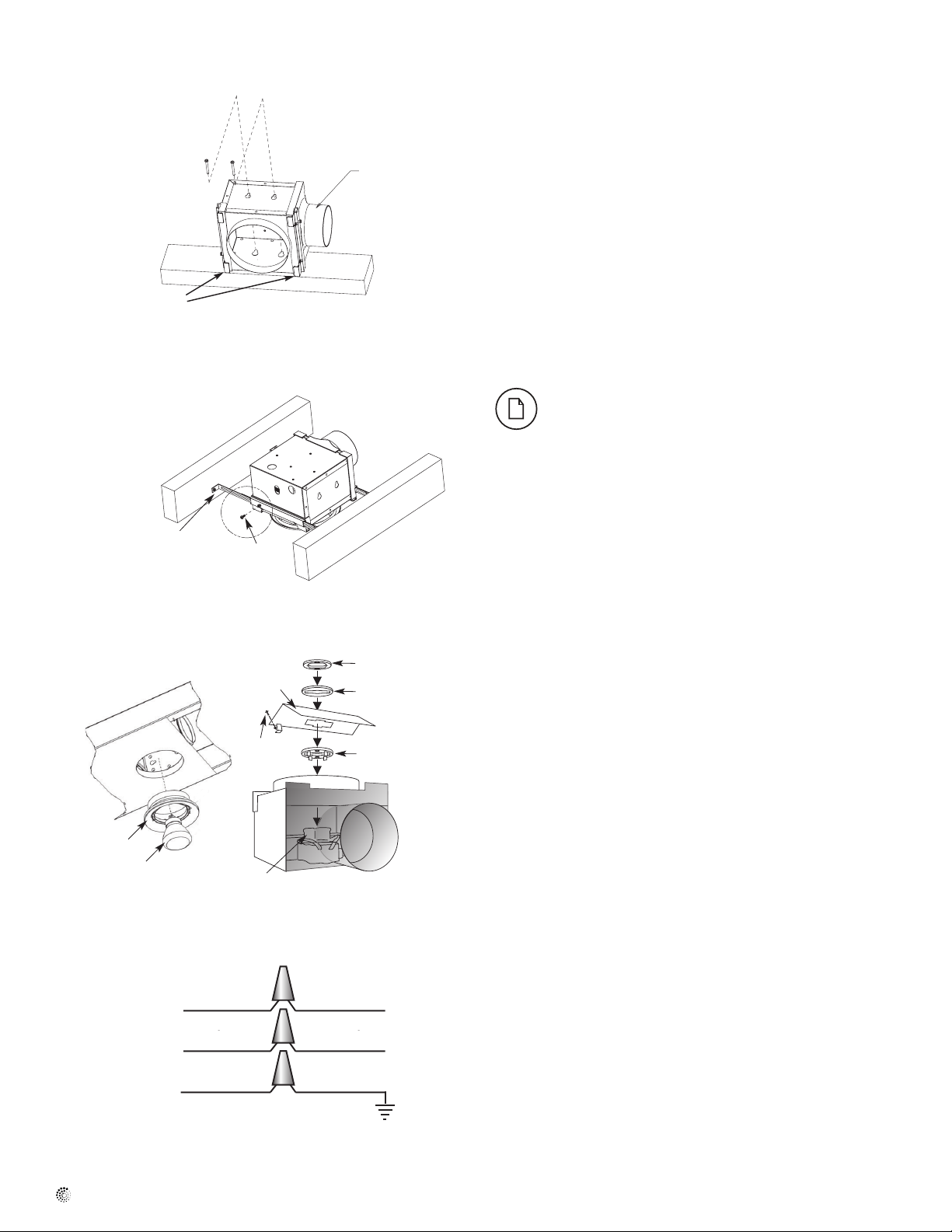

Installation of Ceiling Grille Housing With or Without Light

Figure 1

Position Locator Tabs

ush with bottom

edge of joist

Figure 2

Housings with 4” duct:

3/16” from bottom edge
of joist

Housings with 6” duct:

15/32”

Anti-slide locking screw

on models with 4” duct.

Figure 3 Figure 4

Shield

Screw

Grille

Fluorescent lamp

Socket

Figure 5 Electrical

Ring 2

Gasket

Ring 1

1 Plan location of inlet grilles.
Based on the bathroom layout and xtures, plan the location of the ceiling
grilles for the most effective ventilation.

2. Securing the Housing to the Ceiling Joists.

NEW CONSTRUCTION
Mount housing directly to the ceiling joist using screws and keyhole slots.

Locator tabs on housing should be ush with the bottom edge of the ceiling
joist for correct positioning of the unit once drywall is installed. (Figure 1)

OR

Use the hanger bars to suspend the housing between ceiling joists. For cor­rect positioning, hanger bars should be positioned 3⁄16" up from the bottom
edge of the ceiling joist on models with 4" duct connection and 15⁄32" up from
bottom edge of joist on models with 6" duct connection. On models with 4”

duct, tighten anti-slide screws to keep hanger bars in place. (Figure 2).

Hanger bars on units with 4" duct connection can be used on

ceiling joists up to 24" on center. Hanger bars on units with 6"

duct connection span ceiling joists up to 16" on center.

For false or drywall ceiling or if ceiling material is thicker than

5⁄8" the locator tabs may be removed to allow the grille collar
to be ush with the nished ceiling material. When ceiling
drywall is being installed, cut hole for ceiling grille.

EXISTING CONSTRUCTION OR WHEN DRYWALL IS IN PLACE.

Cut a 6" round hole for the ceiling grille only and install the housing from the
attic. (Figure 3) Place the housing against the ceiling joist using the locator
tabs to determine the correct position (Figure 1) or align it using the hanger
bars. (Figure 2). Punch out the keyhole knockouts (if using) and the electrical
knockout if needed.

To complete installation for Bath Fan models with lights, continue with steps 3 through 5. For
models without lights, skip 4 and 5.

3. Make Electrical Connections to the Ceiling Grille Housing.

Remove the electrical cover inside the steel housing using a screwdriver.
Connect power by following wiring diagram (Figure 5) and following local or
National Electrical Codes. Replace the electrical cover.

4. Connect the Fan to the Ceiling Grille Housing(s).

Install appropriate diameter duct from the fan to the ceiling grille housing.
(Insulated exible duct is recommended for all Fantech bathroom exhaust
applications for quieter operation.) For dual grille models, install duct between
fan and wye adapter* (included). Then, attach duct to each leg of the wye
and to each ceiling grille housing. Secure duct in place and seal. If using
insulated exible duct, seal the inner liner to the duct connector then seal the
outer shell over the top of the inner liner. Do not leave the insulation material
exposed.

5. Installing the Bulb.

Install the bulb by gently inserting it into the socket in the grille housing. Install
the grille by pushing it rmly into the steel collar until it is shouldered by the
ceiling drywall (Figure 3).

ADDITIONAL STEPS REQUIRED WHEN INSTALLING A FLUORESCENT MODEL PBF4
OVER A TUB OR SHOWER. (Figure 4)

1. Place ring 1 on socket legs rst.

2. Screw metal shield in place over socket.

3. Add rubber gasket

4. Secure ring 2 to socket. Click indicates a secure installation.

Repeat steps 1 through 5 for each additional ceiling grille housing being installed.

*For most efcient operation wye adapter should be positioned the equivalent of three duct
diameters away from the fan inlet.

fantech
