Page 1

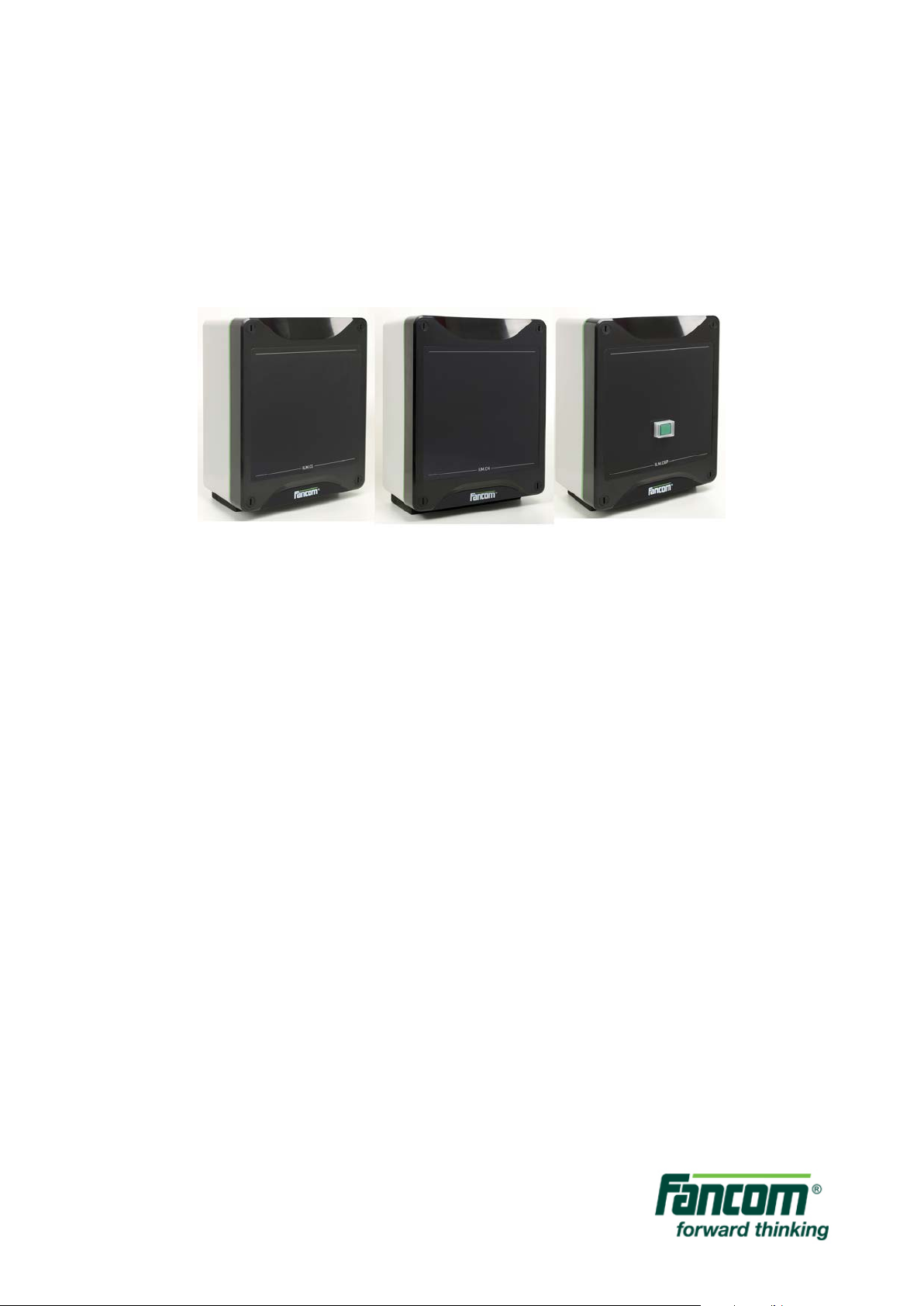

ILM.c1 / .c4 / .c6p

GNDF

MANUAL N HANDLEIDING D ANLEITUNG

NOTICE

Page 2

Gndf

N.B.: The original, authentic version of this manual is the English version produced by Fancom B.V. or one of its daughter companies (referred to further as Fancom). Any modifications introduced to this manual by third parties have neither been che cked nor appr oved by Fanc om. Modific ations are take n by Fancom to include t ranslations i nto languages other than English and the insertion and/or deletion of text and/or illustrations to/from the original contents. Fancom cannot be held liable for any damages, injury, guarantee claims and other claims relating to this type of modification, in as far as these modifications result in a content that differs from the original English version of this manual produced by Fancom. For the latest information about product installation and operation, please contact the cust omer service d ept. and/or th e technical serv ice dept. of the Fanc om company concerned. In sp ite of the care taken w hen compil ing this manua l, if y ou s hould disc over any err ors, p lea se infor m Fanc om B.V . in w ritin g. Fancom B.V., PO Box 7131, 5980 AC Panningen (the Netherlands).

wholly, without express prior written permission from Fancom. Fancom reserves the right to modify this manual without notice. Fanco m can giv e no g uarantee, ne ither im plicit nor ex plicit, f or thi s manu al. A ll ris ks are f or th e user.

This manual has been compiled with the utmost care. If, however, you should discover an error, please inform Fancom B.V.

Art.Nr. 35911745 GB140401

Page 3

Gndf

Table of contents

1. General introduction .................................................................................................................................. 1

1.1 How to use this manual .................................................................................................................. 1

1.2 Fancom helpdesk ........................................................................................................................... 1

1.3 Safety instructions and warnings .................................................................................................... 2

2. Installing the ILM.c ..................................................................................................................................... 3

2.1 Mounting the ILM.c ......................................................................................................................... 3

2.2 Connecting the ILM.c ...................................................................................................................... 3

2.3 Testing the ILM.c ............................................................................................................................ 3

3. Technical specifications ............................................................................................................................ 4

4. Connection diagram ILM.c1 ....................................................................................................................... 5

5. Connection diagram ILM.c4 ....................................................................................................................... 6

6. Connection diagram ILM.c6p ..................................................................................................................... 7

7. Appendix: EG declaration of conformity .................................................................................................. 8

Page 4

Gndf

1. General introduction

This manual has been compiled with the utmost care. If, however, you should discover an error, please inform Fancom B.V.

1.1 How to use this manual

The following symbols are used in this manual:

Tips and suggestions.

Note providing recommendations and additional information.

Warning indicating damage to the product if you do not follow procedures carefully.

Warning indicating danger to humans or animals.

Electrical shock hazard. Danger to humans and animals.

Example of a practical application of the described functionality.

Calculation example.

1.2 Fancom helpdesk

For any questions and support, please contact the local Fancom Sales & Service Center.

Page 5

Gndf

1.3 Safety instructions and warnings

Prevent electrostati c discharge (ESD) w hen working on the IL M. c. Ensure that the workpla ce is clean and

Before installing and commi ssioning the ILM .c, read the safet y instructions, prov isions and condit ions carefully . This paragraph contains a number of general safety instructions. The installation of the device and remedying of any malfunctions should be performed by a certifie d electrical installer accor ding to the ap plicable nor ms. The guar antee does not apply if this product is installed in any other way than is indicated by Fancom.

Disconnect power before installation.

dry. Use correct wires as shown in the connection diagrams.

Make all wiring connections and check them before applying power. Incorrect connections can cause permanent damage.

Make sure that the ILM.c is well and properly grounded according to the guidelines.

Never place the ILM.c in a place where the weather has direct influence (not in the sun, not in places where the temperature can rise sharply etc.).

Inspect the ILM.c periodically for any damages. Notify your installation technician immediately of any damages. A damaged ILM.c is unsafe!

Do not use water or high pressure cleaners for lengthy periods.

It is advisable not to switch off the ILM.c. This could lead to condensation caused by cooling down.

Page 6

Gndf

2. Installing the ILM.c

Install the ILM.c and associated components as follows:

1. Mount the ILM.c (see page 3)

2. Connect the ILM.c (see page 3)

3. Test the ILM.c (see page 3)

2.1 Mounting the ILM.c

When mounting/installing the ILM.c, the following should be observed:

Never mount the ILM.c in a room where animals are present because of the (manual) control.

Place the ILM.c at such a height that the manual control can be used.

Mount the ILM.c on a flat surface.

Make sure that the gland nuts are at the bottom of the ILM.c.

Seal all gland nuts after connection of the ILM.c to prevent entry of dust, aggressive gases and/or humidity

2.2 Connecting the ILM.c

Connect the ILM.c. Use the:

• Technical specifications (see page 4)

• Connection diagram ILM.c1 (see page 5)

• Connection diagram ILM.c4 (see page 6)

• Connection diagram ILM.c6p (see page 7)

2.3 Testing the ILM.c

1. Check whether the ILM.c has been connected correctly.

2. Check whether the ILM.c works optimally.

Page 7

Gndf

3. Technical specifications

Power supply voltage

24Vdc (+/-20%)

Max. current

25 mA

Signal light

40 mA

I/O network for purposes of communication between computers and Resolution capacity

21 bits

Excitation voltage

5Vdc

Max. input signal

78mVdc

Max. load

8 x 350 Ω

Max. current per weighing rod

15mA

Temp. coefficient zero value

+ 0.00000026%/ºC

Temp. coefficient amplification

+ 0.....5%/ºC

Linearity error

+ 0.0015%/ºC

Cable length

Max. 10 m

Plastic housing with screw on lid

IP54

ILM.c1 Dimensions (l×w×h)

300×240×140mm

Weight (unpacked)

2.0kg

ILM.c4 Dimensions (l×w×h)

300×240×140mm

Weight (unpacked)

2,32kg

ILM.c6p Dimensions (l×w×h)

300×240×140mm

Weight (unpacked)

2,35kg

Operating temperature range

0°C to +40°C

Storage temperature range

–10°C to 50°C

Relative humidity

< 95%, uncondensed

I2I

I/O modules

LCC

Housing

Ambient climate

Page 8

Gndf

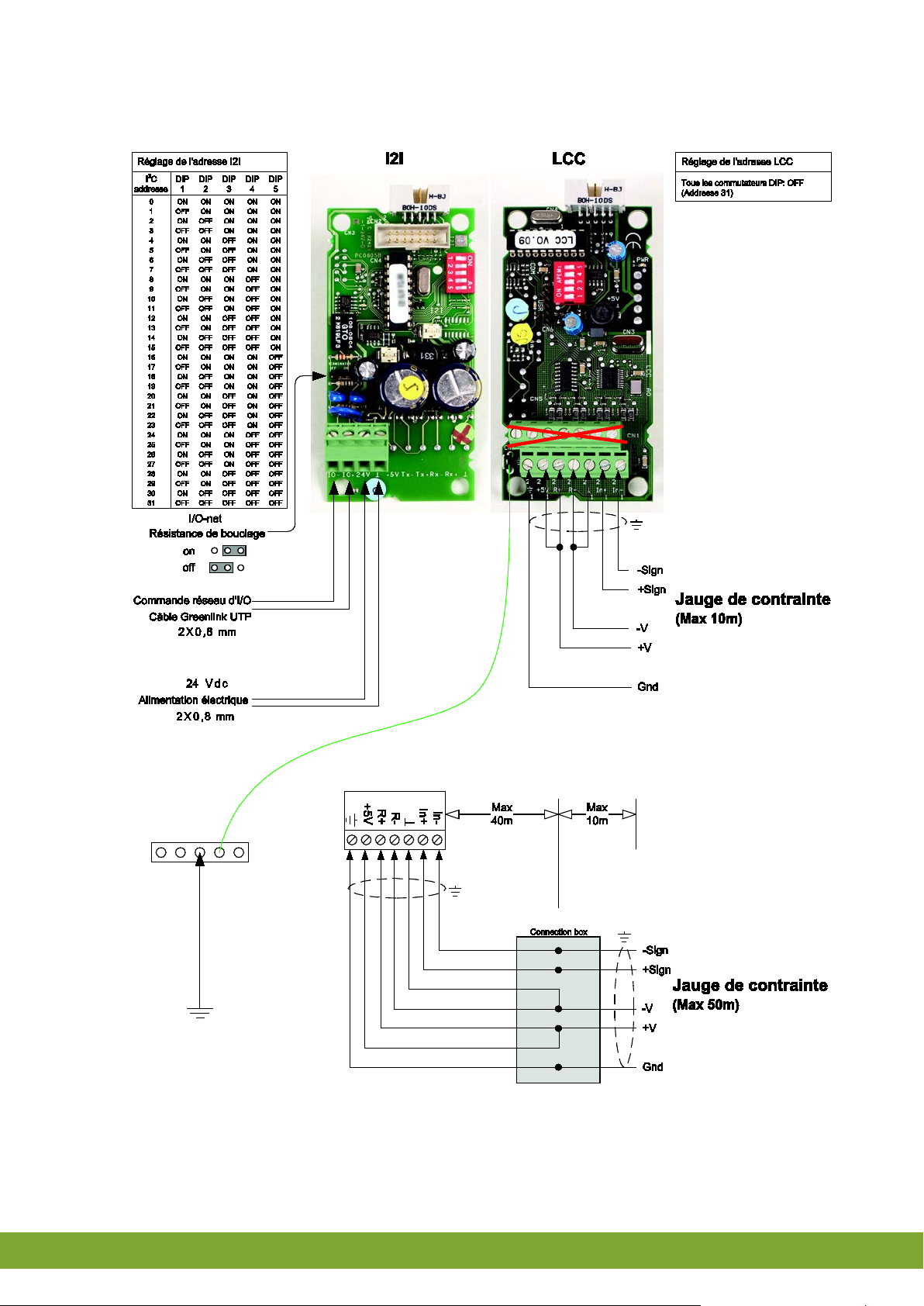

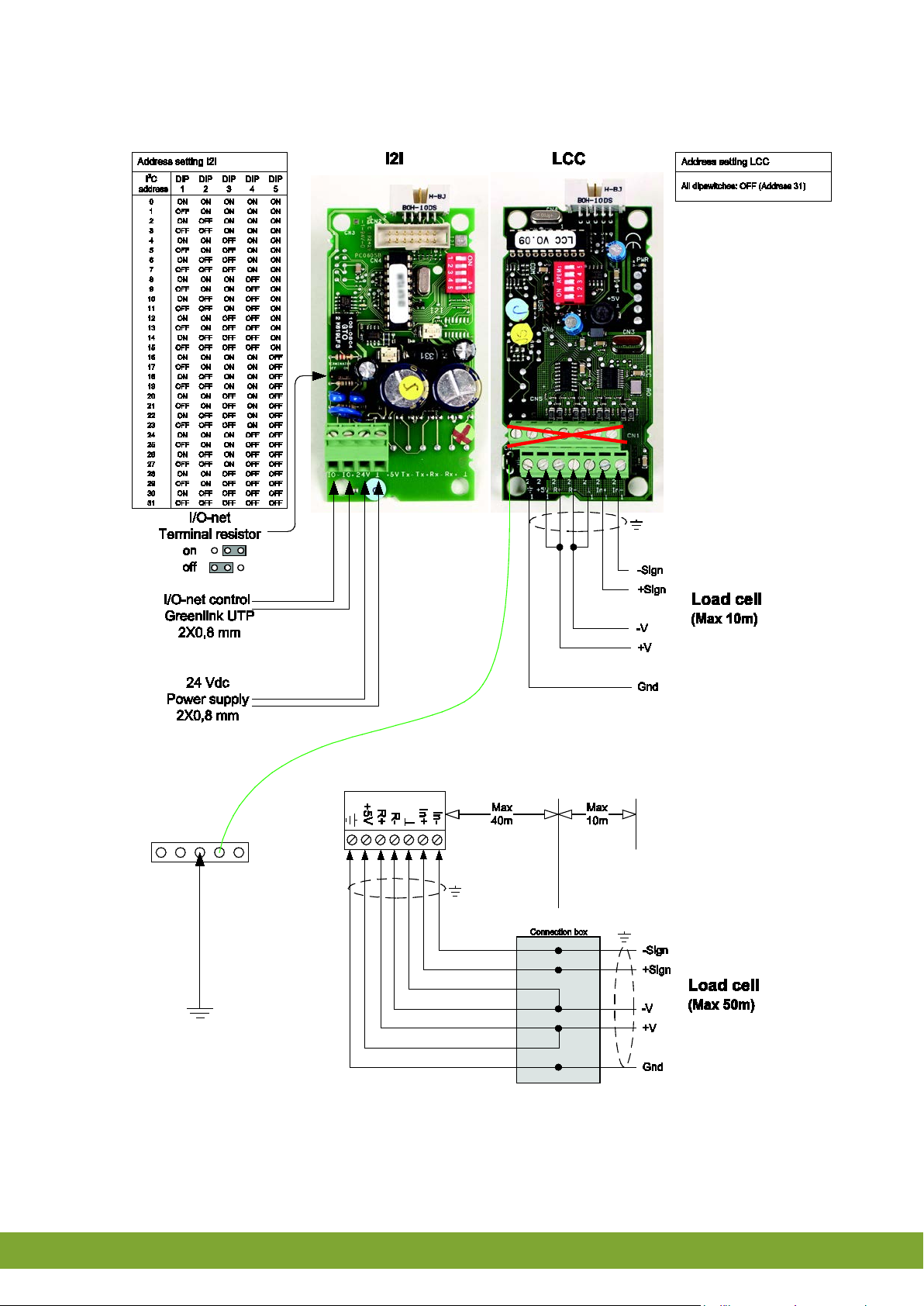

4. Connection diagram ILM.c1

Page 9

Gndf

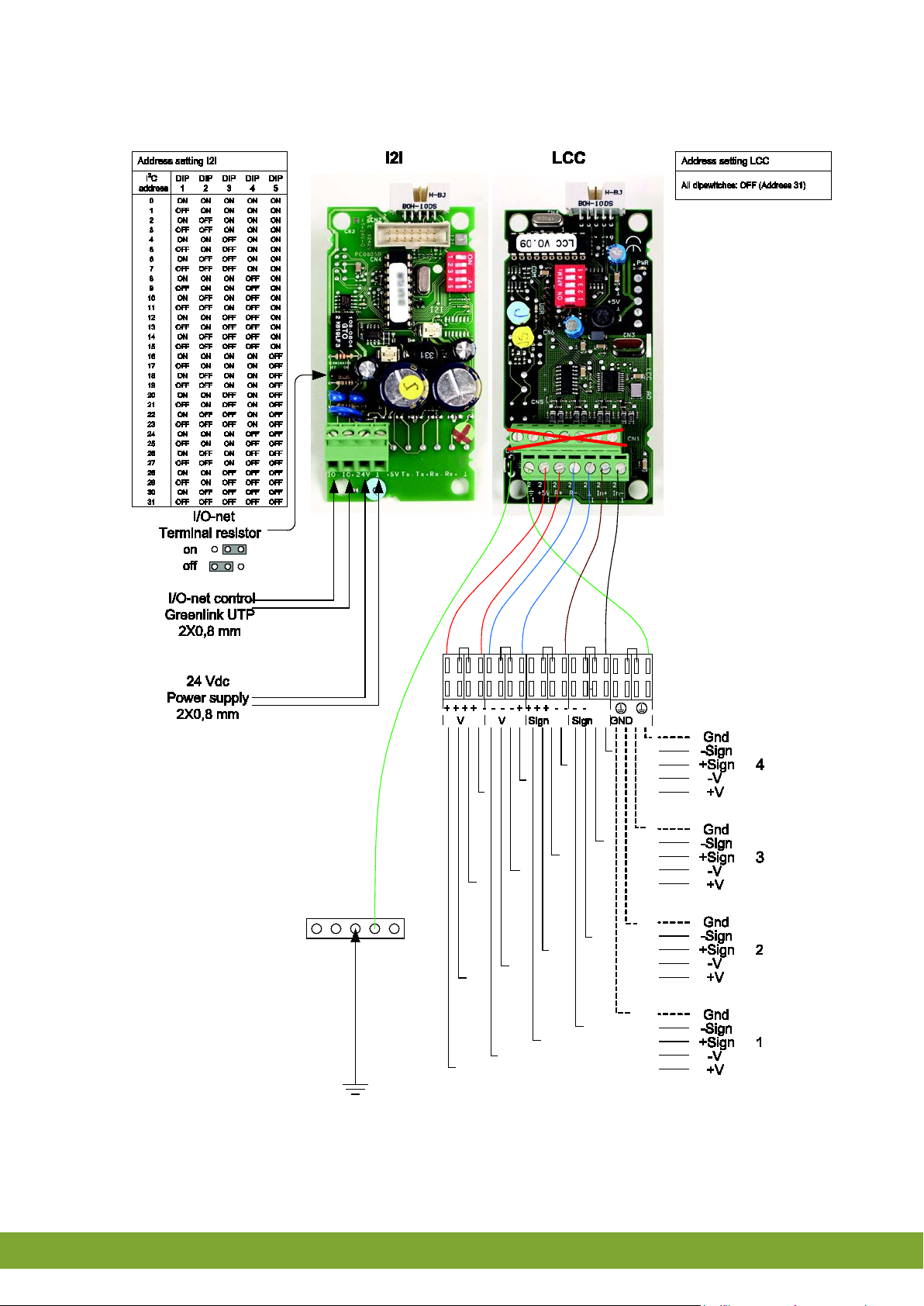

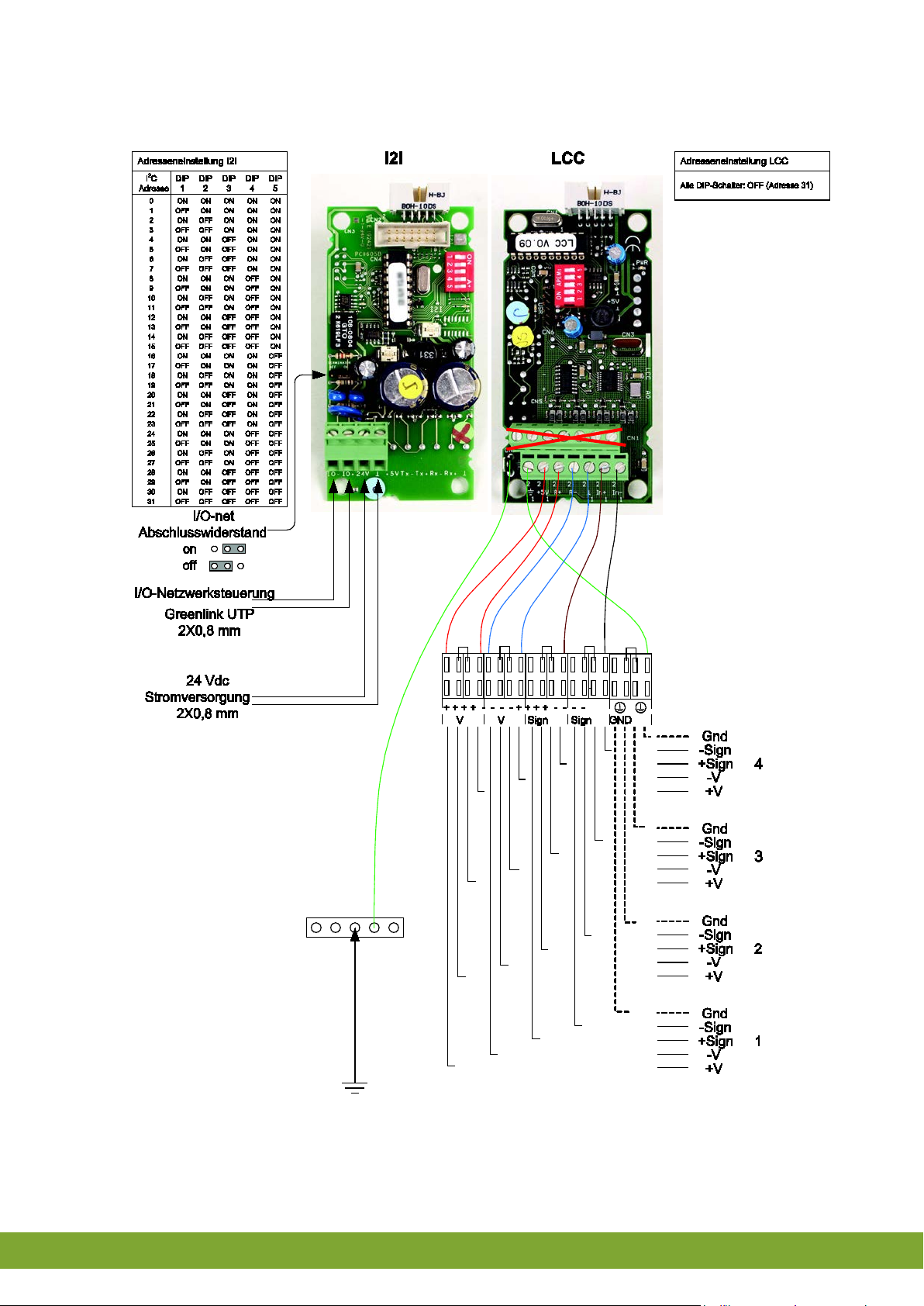

5. Connection diagram ILM.c4

Page 10

Gndf

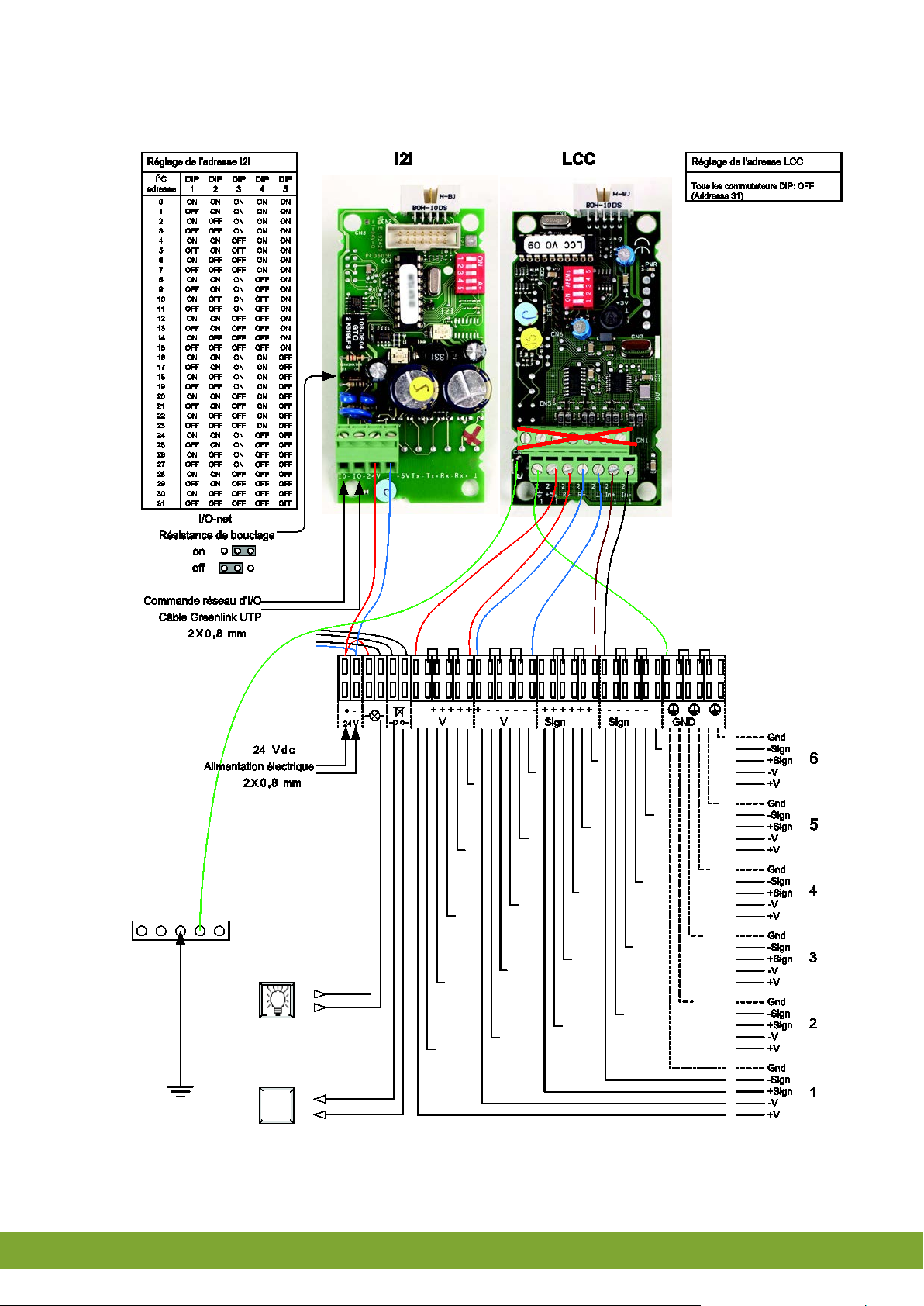

6. Connection diagram ILM.c6p

Page 11

Gndf

7. Appendix: EG declaration of conformity

Manufacturer: Fancom B.V.

Address: Industrieterrein 34

City: Panningen (the Netherlands)

Hereby declares that the:

Complies with the provisions of the:

1. EMC directive 2004/108/EC Emission according to NEN-EN-IEC 61326-1: 2013 Immunity according to NEN-EN-IEC 61326-1: 2013

Place: Panningen Date: 01-04-2014

Paul Smits

Managing Director

ILM.c1 / .c4 / .c6p

Page 12

gNdf

N.B.: De originele, authentieke versie van deze handleiding is de door Fancom B.V. of door een van haar dochterondernemingen (verder aangeduid als Fancom) geproduceerde Engelstalige versie. Achteraf door derden aangebrachte wijzigingen in deze handleiding zijn door Fancom noch gecontrolee rd, noch goedgekeurd. Onder wijzigingen verstaat Fancom o.a. het v ertale n in een andere t aal dan het En gels en het toev oegen en /of verw ijderen van tekst en/of illust rati es aan/uit de originele inh oud. U k unt F anc om niet aansprakelijk stellen voor sch ade, letse l, garantieclaims en andere claims die verband houden met dit soort wijzigingen, voor zover deze wijzigingen resulteren in een inhoud die afwijkt van de authentieke door Fancom geproduceerde Engelstalige versie van deze handleiding. Voor actuele informatie over productinstallatie en bediening, neem contact op met de klantenservice en/of technische serviceafdeling van de betreffende Fancom-onderneming. Mocht u onverhoopt toch een fout ontdekken, dan vragen wij u vriendelij k Fan com B.V. hier v an schr ifte lij k in ken nis te stell en. Fancom B.V., Postbus 7131, 5980 AC Panningen (the Netherlands)

andere talen, geheel of gedeeltelijk, zonder voorafgaande schriftelijke toestemming van Fancom. Fancom houdt zich het recht voor om wijzigingen in de handleiding aan te brengen. Fancom kan echter geen garantie geven, impliciet noch expliciet, voor deze handleiding. Het risico hiervan ligt volledig bij de gebruiker.

Deze handleiding is met de gro otst mogelijke zor g samengesteld. M ocht u onverhoopt toch een fout o ntdekken, dan vragen wij u vriendelijk Fancom B.V. hiervan in kennis te stellen.

Art.nr. 35911745 NL140401

Page 13

gNdf

Inhoudsopgave

1. Algemene inleiding ..................................................................................................................................... 1

1.1 Hoe gebruikt u deze handleiding .................................................................................................... 1

1.2 Fancom-helpdesk ........................................................................................................................... 1

1.3 Veiligheidsinstructies en waarschuwingen ...................................................................................... 2

2. De ILM.c installeren .................................................................................................................................... 3

2.1 De ILM.c monteren ......................................................................................................................... 3

2.2 De ILM.c aansluiten ........................................................................................................................ 3

2.3 De ILM.c testen .............................................................................................................................. 3

3. Technische gegevens ................................................................................................................................ 4

4. Aansluitschema ILM.c1 .............................................................................................................................. 5

5. Aansluitschema ILM.c4 .............................................................................................................................. 6

6. Aansluitschema ILM.c6p ............................................................................................................................ 7

7. Bijlage: EG-verklaring van overeenstemming .......................................................................................... 8

Page 14

gNdf

1. Algemene inleiding

Deze handleiding is met de gro otst mogelijke zor g samengesteld. M ocht u onverhoopt toch een fout o ntdekken, dan vragen wij u vriendelijk Fancom B.V. hiervan in kennis te stellen.

1.1 Hoe gebruikt u deze handleiding

In deze handleiding worden de volgende symbolen gebruikt:

Tips en suggesties.

Opmerking met aanbevelingen en aanvullende informatie.

Waarschuwing duidend op schade aan het product als u procedures niet zorgvuldig uitvoert.

Waarschuwing duidend op gevaar voor mens of dier.

Kans op gevaarlijke elektrische schokken. Gevaar voor mens of dier.

Voorbeeld van een concrete toepassing van de beschreven functionaliteit.

Voorbeeld van een berekening.

1.2 Fancom-helpdesk

Voor ondersteuning en antwoord op eventuele vragen kunt u het lokale Fancom Sales & Service Centre raadplegen.

Page 15

gNdf

1.3 Veiligheidsinstructies en waarschuwingen

Controleer de ILM.c van tijd tot tijd op eventuele beschadigingen. Meld eventuele beschadigingen direct

Lees de veiligheidsinstructies, bepalingen en voorwaarden aandachtig voordat u de ILM.c installeert en in gebruik neemt. In deze paragraaf staan een aantal algemene veiligheidsinstructies. De installatie van het apparaat en het verhelpen van eventuele storingen dient door een erkend installateur te worden uitgevoerd volgens de geldende normen. De garantie is niet van toepassing als dit product op een andere wijze wordt geïnstalleerd dan door Fancom is aangegeven.

Schakel vóór het installeren de stroom uit.

Voorkom elektrostatische ontlading (ESD) als u aan de ILM.c werkt. Zorg voor een schone en droge werkplek.

Gebruik de juiste draden zoals getoond in de aansluitschema's.

Verbind alle draden en controleer de verbinding voordat u de stroom inschakelt. Onjuiste aansluitingen kunnen blijvende schade veroorzaken.

Zorg ervoor dat de ILM.c volgens de voorschriften goed en degelijk geaard is.

Plaats de ILM.c altijd buiten directe weersinvloeden (dus niet in de zon, niet op plekken waar de temperatuur sterk kan oplopen etc.).

aan uw installateur. Een beschadigde ILM.c is onveilig! Gebruik geen waterstraal of hogedrukreinigers gedurende langere tijd.

Het wordt aangeraden om de ILM.c niet uit te schakelen. Dit zou kunnen leiden tot condensvorming als gevolg van afkoelen.

Page 16

gNdf

2. De ILM.c installeren

Dicht alle wartels na het aa ns l uiten af o m te v oork om en da t er stof , agressief gas en/of voc ht in de ILM.c

Installeer de ILM.c en de bijbehorende onderdelen als volgt:

1. Monteer de ILM.c (zie pagina 3).

2. Sluit de ILM.c aan (zie pagina 3).

3. Test de ILM.c (zie pagina 3).

2.1 De ILM.c monteren

Let bij het monteren/installeren van de ILM.c op het volgende:

Monteer de ILM.c vanwege de (hand)bediening nooit in een ruimte waar dieren aanwezig zijn.

Plaats de ILM.c op zo'n hoogte dat de handbediening kan worden gebruikt.

Monteer de ILM.c op een vlak oppervlak.

Zorg ervoor dat de wartels zich aan de onderkant van de ILM.c bevinden.

binnendringt.

2.2 De ILM.c aansluiten

Sluit de ILM.c aan. Raadpleeg:

• Technische gegevens (zie pagina 4)

• Aansluitschema ILM.c1 (zie pagina 5)

• Aansluitschema ILM.c4 (zie pagina 6)

• Aansluitschema ILM.c6p (zie pagina 7)

2.3 De ILM.c testen

1. Controleer of de ILM.c correct is aangesloten.

2. Controleer of de ILM.c optimaal werkt.

Page 17

gNdf

3. Technische gegevens

Voedingsspanning

24Vdc (+/-20%)

Max. stroom

25 mA

Indicatielampje

40 mA

I/O network t.b.v. onderlinge communicatie van computer tot I/O Oplossend vermogen

21 bits

Excitatiespanning

5Vdc

Max. ingangssignaal

78mVdc

Max. belasting

8 x 350 Ω

Max. stroom per weegstaaf

15mA

Temp. coëfficiënt nulpunt

+ 0.00000026%/ºC

Temp. coëfficiënt versterking

+ 0.....5%/ºC

Lineariteit fout

+ 0.0015%/ºC

Kabellengte

Max. 10 m

Kunststof behuizing met schroefklep

IP54

ILM.c1 Afmetingen (l×b×h)

300×240×140 mm

Gewicht (onverpakt)

2.0 kg

ILM.c4 Afmetingen (l×b×h)

300×240×140 mm

Gewicht (onverpakt)

2,32 kg

ILM.c6p Afmetingen (l×b×h)

300×240×140 mm

Gewicht (onverpakt)

2,35 kg

Bereik bedrijfstemperatuur

0 °C tot +40 °C

Bereik opslagtemperatuur

–10 °C tot 50 °C

Relatieve vochtigheid

<95%, niet-condenserend

I2I

module

LCC

Behuizing

Omgevingsklimaat

Page 18

gNdf

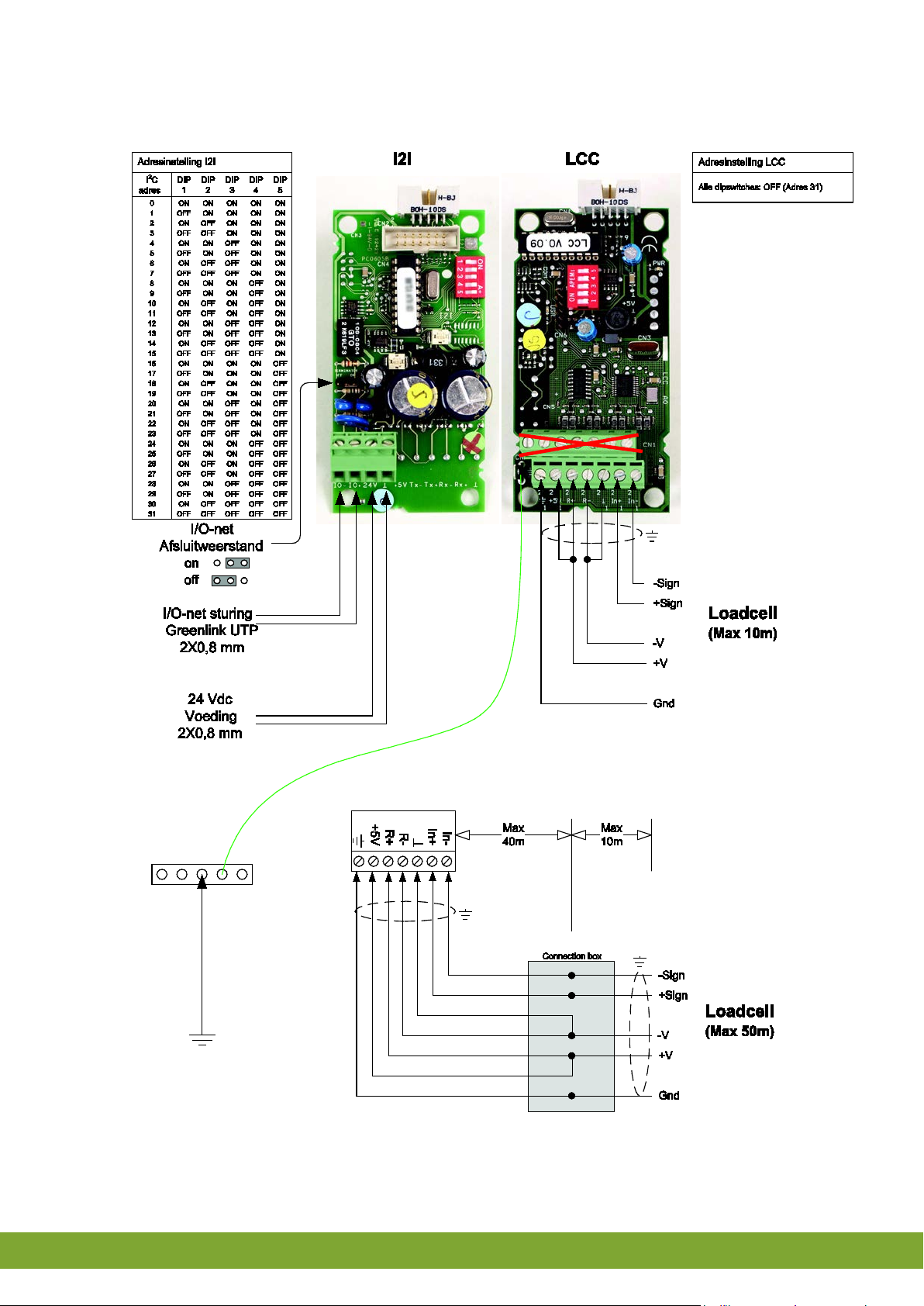

4. Aansluitschema ILM.c1

Page 19

gNdf

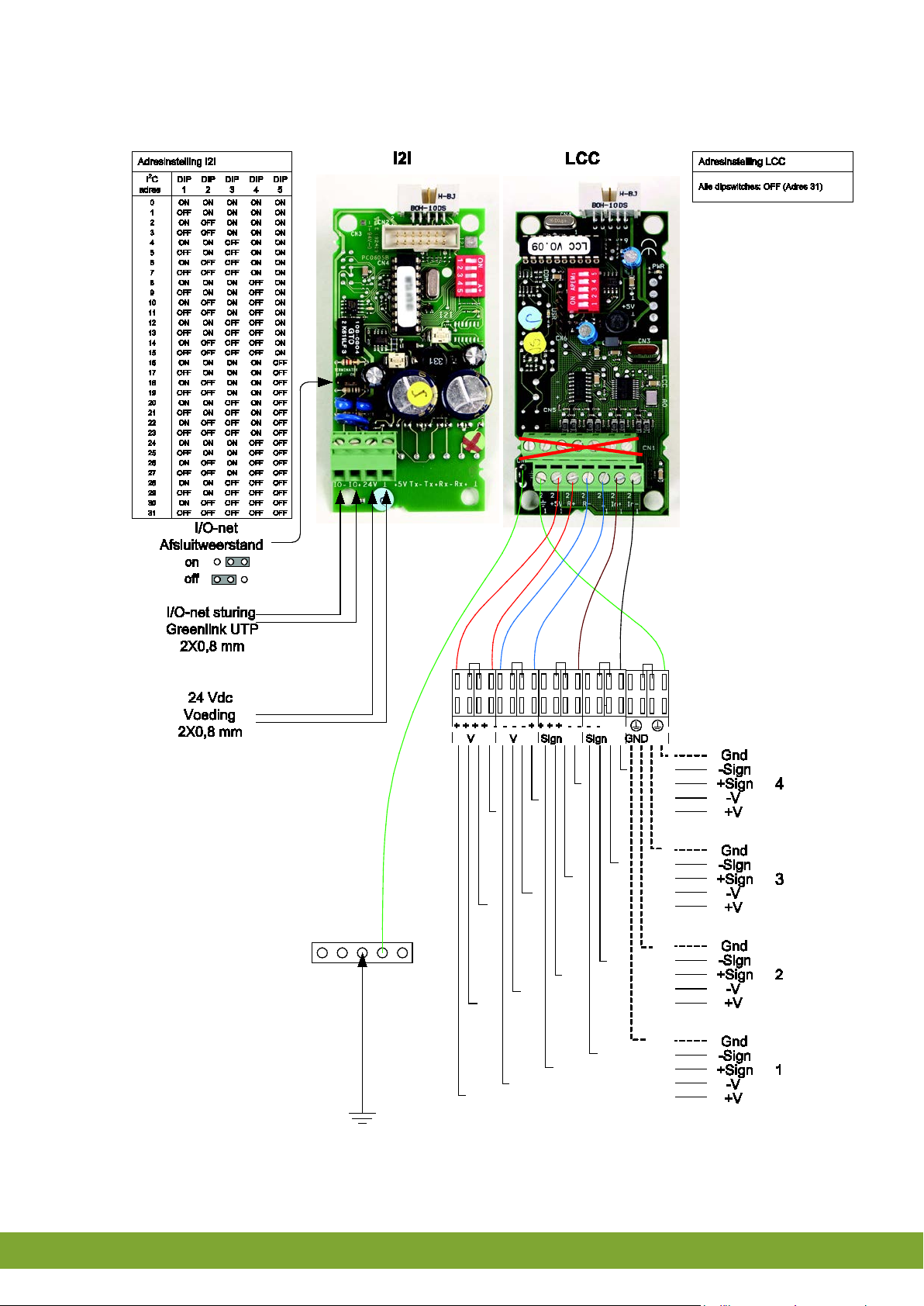

5. Aansluitschema ILM.c4

Page 20

gNdf

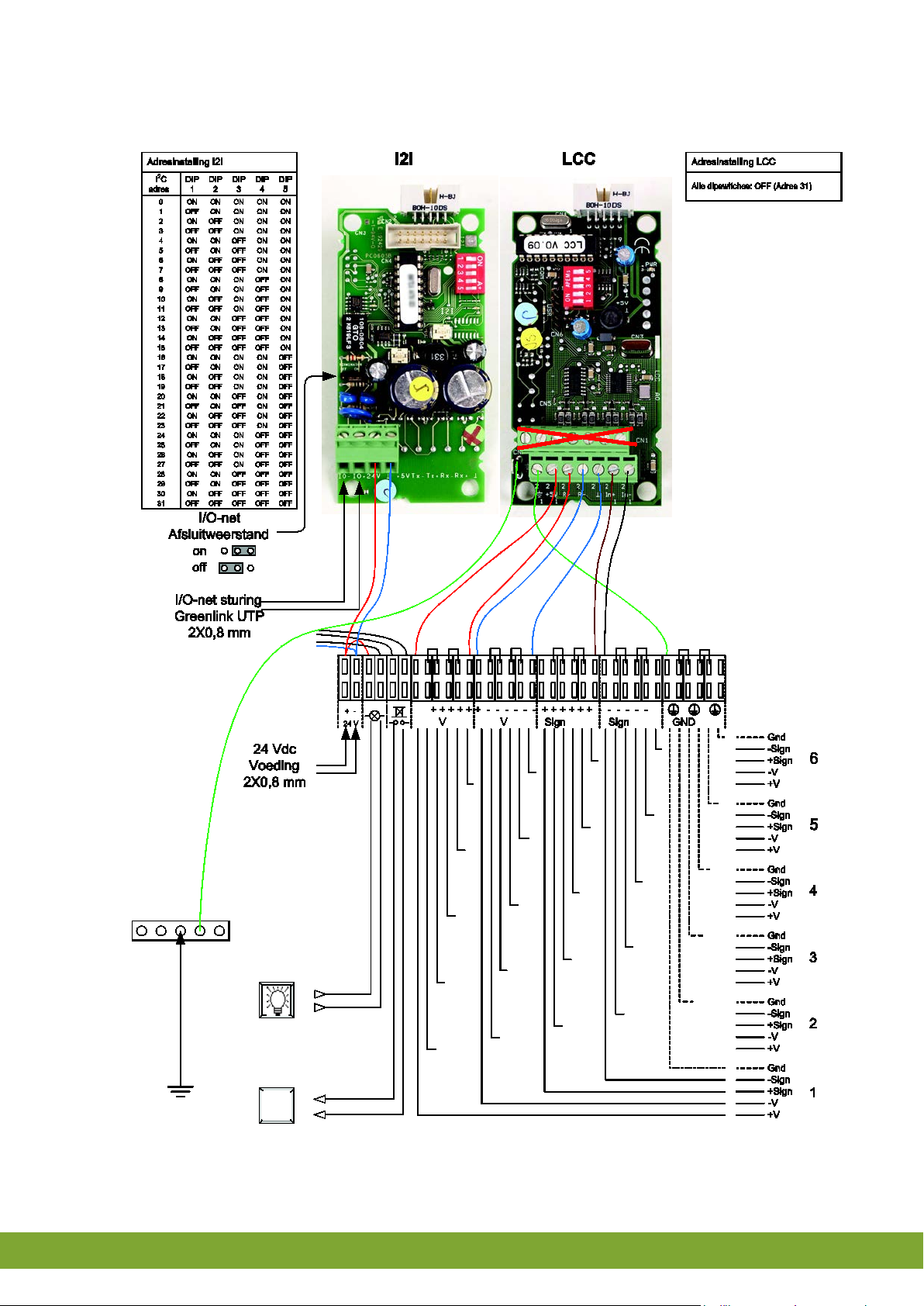

6. Aansluitschema ILM.c6p

Page 21

gNdf

7. Bijlage: EG-verklaring van overeenstemming

Fabrikant: Fancom B.V.

Adres: Industrieterrein 34

Plaats: Panningen (the Netherlands)

Verklaart hiermee dat de:

Voldoet aan de bepalingen van de:

1. EMC-richtlijn 2004/108/EG Emissienorm conform NEN-EN-IEC 61326-1: 2013 Immuniteitsnorm conform NEN-EN-IEC 61326-1: 2013

Plaats: Panningen Datum: 01-04-2014

Paul Smits

Managing Director

ILM.c1 / .c4 / .c6p

Page 22

gnDf

N. B.: Die authentische Originalfassung dieser Anleitung ist die von Fancom B.V. oder von einem seiner Tochterunternehmen (im Folgenden Fancom) erstellte englische Fassung. Nachträglich von Dritten angebrachte Änderungen in dieser Anleitung wurden von Fancom weder geprüft noch genehmigt. Unter Änderungen versteht Fancom u. a. das Übersetzen in eine andere Sprache als das Englische sowie das Ergänzen und/oder Entfernen von Texten und/oder Abbildungen aus dem Original. Fancom übernimmt keinerlei Haftung für Schäden jeglicher Art, Verletzungen und Garantieforderungen sowie andere Forderungen im Zusammenhang mit derartigen Änderungen, soweit diese Änderungen dazu führen, dass der Inhalt von der von Fancom erstellten englischen Originalfassung dieser Anleitung abweicht. Für aktuelle Informationen über Produktinstallation und Bedienung nehmen Sie bitte Kontakt mit dem Kundendienst und/oder dem technischen Service der zuständigen Fancom-Niederlassung auf. Sollten Sie ungeachtet der Sorgfalt, mit der die Anleitung verfasst worden ist, einen Fehler darin entdecken, bitt en wir S ie, Fancom B.V. darüber schriftlich z u informieren . Fancom B.V., P ostbus 7131, 5980 AC Panningen (The Netherlands).

ganz oder teilweise kopiert, verbreitet oder in andere Sprachen übersetzt werden. Fancom behält sich das Recht vor, ohne entsprechende Mitteilung Änderungen in dieser Anleitung vorzunehmen. Fancom kann weder ausdrücklich noch stillschweigend eine Garantie für diese Anleitung übernehmen. Das Risiko liegt ausschließlich beim Anwender.

Die vorliegende Anleitung wurde mit größtmöglicher Sorgfalt erarbeitet. Sollten Sie dennoch Fehler entdecken, bitten wir Sie, Fancom B.V. darüber zu informieren.

Art.-Nr. 35911745 DE140401

Page 23

gnDf

Inhalt

1. Allgemeine Einleitung ................................................................................................................................ 1

1.1 Zur Verwendung dieses Handbuchs ............................................................................................... 1

1.2 Fancom Helpdesk ........................................................................................................................... 1

1.3 Sicherheitshinweise und Warnungen ............................................................................................. 2

2. Installation des ILM.c ................................................................................................................................. 3

2.1 Den ILM.c montieren ...................................................................................................................... 3

2.2 Den ILM.c anschließen ................................................................................................................... 3

2.3 Den ILM.c testen ............................................................................................................................ 3

3. Technische Daten ....................................................................................................................................... 4

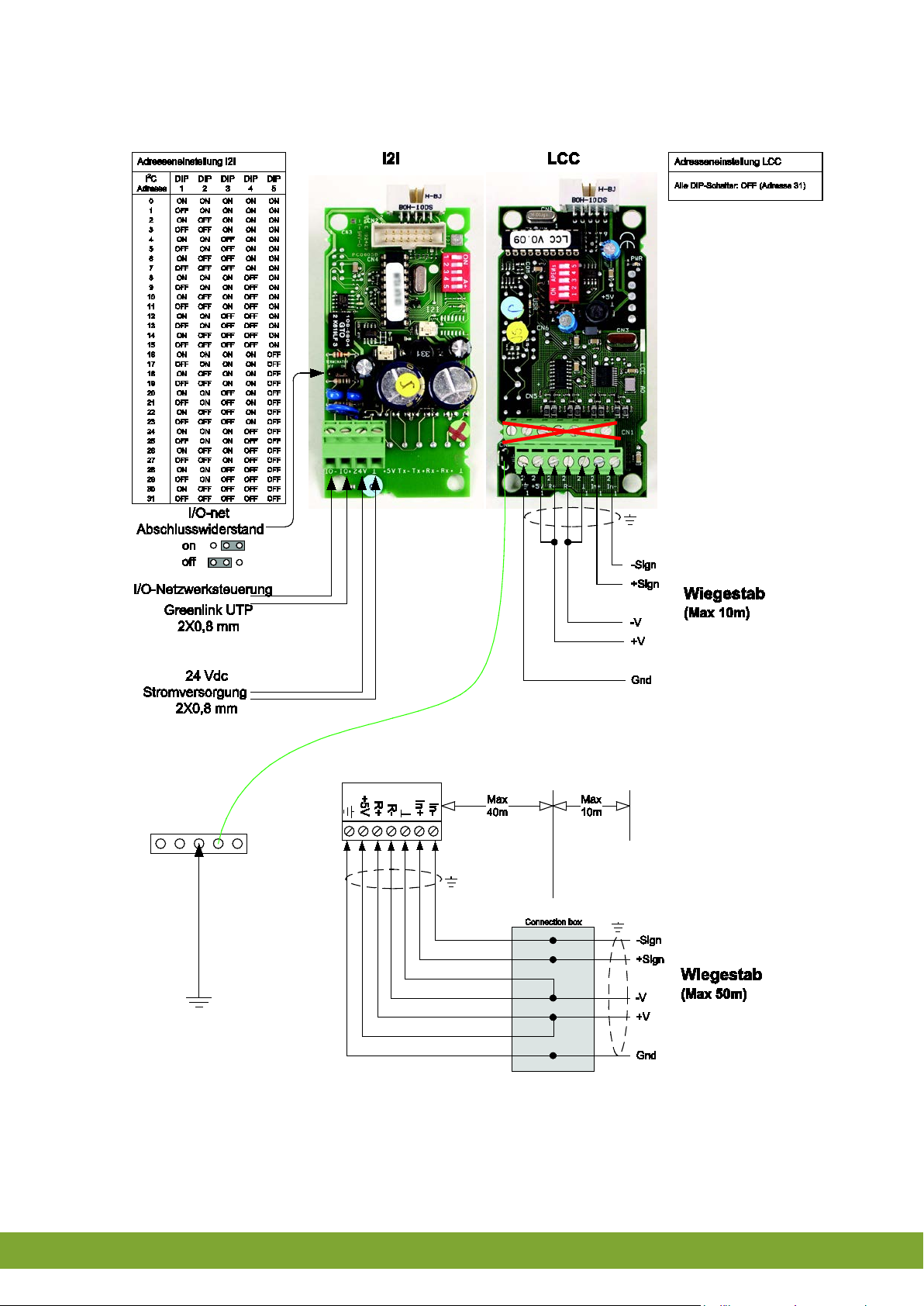

4. Anschlussschaltbild ILM.c1 ....................................................................................................................... 5

5. Anschlussschaltbild ILM.c4 ....................................................................................................................... 6

6. Anschlussschaltbild ILM.c6p..................................................................................................................... 7

7. Anhang: EG-Konformitätserklärung ......................................................................................................... 8

Page 24

gnDf

1. Allgemeine Einleitung

Die vorliegende Anleitung wurde mit größtmöglicher Sorgfalt erarbeitet. Sollten Sie dennoch Fehler entdecken, bitten wir Sie, Fancom B.V. darüber zu informieren.

1.1 Zur Verwendung dieses Handbuchs

In dieser Bedienungsanleitung werden folgende Symbole verwendet:

Tipps und Vorschläge.

Beachten Sie alle Empfehlungen und zusätzlichen Informationen.

Warnung vor einer Beschädigung des Produkts, wenn Verfahren nicht sorgfältig ausgeführt werden.

Warnung vor einer Gefahr für Menschen oder Tiere.

Gefahr von elektrischem Schlag. Gefahr für Mensch und Tier.

Beispiel für eine praktische Anwendung der beschriebenen Funktion.

Berechnungsbeispiel.

1.2 Fancom Helpdesk

Wenden Sie sich bei Fragen und für Hilfe an das Fancom Sales & Service Centre in Ihrer Nähe.

Page 25

gnDf

1.3 Sicherheitshinweise und Warnungen

Halten Sie den Arbeitsplatz

Platzieren Sie den ILM.c nicht an Stellen, an denen er unmittelbaren Wettereinflüssen ausgesetzt ist (in

Lesen Sie vor der Installation und Verwendung des ILM.c sorgfältig die Sicherheitshinweise, Anweisungen und Bedingungen durch. Dieser Abschnitt enthält zahlreiche allgemeine Sicherheitshinweise. Die Installation und die Behebung eventueller Störungen müssen den geltenden Normen entsprechend von einem Fachelektroinstallateur ausgeführt werden. Fal ls dieses Prod ukt nicht ent sprechend d en von Fancom gegebenen In stallationsa nweisungen installiert wird, erlischt jeglicher Garantieanspruch.

Stromversorgung vor der Installation unterbrechen.

Vermeiden Sie bei den A rb eiten am ILM.c elektr ost ati sch e En tladu ng ( ES D). sauber und trocken.

Die auf den Anschlussschaltbildern angegebenen Drähte verwenden.

Alle Drähte anschließen und vor dem Anlegen von Strom überprüfen. Fehlerhafte Anschlüsse kö nnen irreparable Schäden verursachen.

Stellen Sie sicher, dass der ILM.c entsprechend den Vorschriften gut und sicher geerdet ist.

der Sonne oder an Stellen mit stark ansteigender Temperatur usw.). Den ILM.c regelmäßig auf Beschädigungen überprüfen. Benachrichtigen Sie Ihren Installateur sofort

über eventuelle Beschädigungen. Bei einem beschädigten ILM.c ist die Sicherheit nicht gewährleistet! Verwenden Sie kein Wasser oder Hochdruckreiniger über längere Zeiträume.

ILM.c sollte nicht ausgeschaltet werden. Durch das Abkühlen kann sich Kondenswasser bilden.

Page 26

gnDf

2. Installation des ILM.c

Bauen Sie den ILM.c und die dazugehörenden Bauteile wie folgt ein:

1. Montieren Sie den ILM.c (siehe Seite 3)

2. Schliessen Sie den ILM.c an (siehe Seite 3)

3. Testen Sie den ILM.c (siehe Seite 3)

2.1 Den ILM.c montieren

Bei der Montage/Installation von ILM.c ist Folgendes zu beachten:

Aufgrund der Handbedienung den ILM.c nicht in einem Raum montieren, in dem sich Tiere befinden.

Platzieren Sie den ILM.c auf einer Höhe, auf der die Handbedienung verwendet werden kann.

ILM.c auf einer ebenen Fläche montieren.

Die Stopfbuchsen müssen sich unten am ILM.c befinden.

Nach dem Anschließen von ILM.c alle Stopfbuchsen versiegeln, damit kein Staub, keine aggressiven Gase und keine Feuchtigkeit eindringen können.

2.2 Den ILM.c anschließen

Schließen Sie den ILM.c an. Verwenden Sie dazu Folgendes:

• Technische Daten (siehe Seite 4)

• Anschlussschaltbild ILM.c1 (siehe Seite 5)

• Anschlussschaltbild ILM.c4 (siehe Seite 6)

• Anschlussschaltbild ILM.c6p (siehe Seite 7)

2.3 Den ILM.c testen

1. Überprüfen Sie, ob der ILM.c ordnungsgemäß angeschlossen ist.

2. Überprüfen Sie, ob der ILM.c optimal funktioniert.

Page 27

gnDf

3. Technische Daten

Versorgungsspannung

24 V DC (+/- 20%)

Max. Stromaufnahme

25 mA

Signalleuchte

40 mA

I/O-Netzwerk zur Kommunikation zwischen Computern und Auflösungsvermögen

21 Bit

Erregerspannung

5 V DC

Max. Eingangssignal

78 mV DC

Max. Last

8 x 350 Ω

Max. Stromaufnahme pro Wiegestab

15 mA

Nullwert Temperaturkoeffizient

+ 0,00000026%/ºC

Temperaturkoeffizient Verstärkung

+ 0.....5%/ºC

Linearitätsfehler

+ 0.0015%/ºC

Kabellänge

max. 10 m

Kunststoffgehäuse mit Schraubverschluss

IP54

ILM.c1 Abmessungen (L × B × H)

300 × 240 × 140mm

Gewicht (ohne Verpackung)

2.00kg

ILM.c4 Abmessungen (L × B × H)

300 × 240 × 140mm

Gewicht (ohne Verpackung)

2,32kg

ILM.c6p Abmessungen (L × B × H)

300 × 240 × 140mm

Gewicht (ohne Verpackung)

2,35kg

Betriebstemperaturbereich

0°C bis +40°C

Lagertemperaturbereich

-10°C bis 50°C

Relative Feuchte

< 95 %, nicht kondensierend

I2I

I/O-Modulen.

Netzgeführter Stromrichter

Gehäuse

Umgebungsklima

Page 28

gnDf

4. Anschlussschaltbild ILM.c1

Page 29

gnDf

5. Anschlussschaltbild ILM.c4

Page 30

gnDf

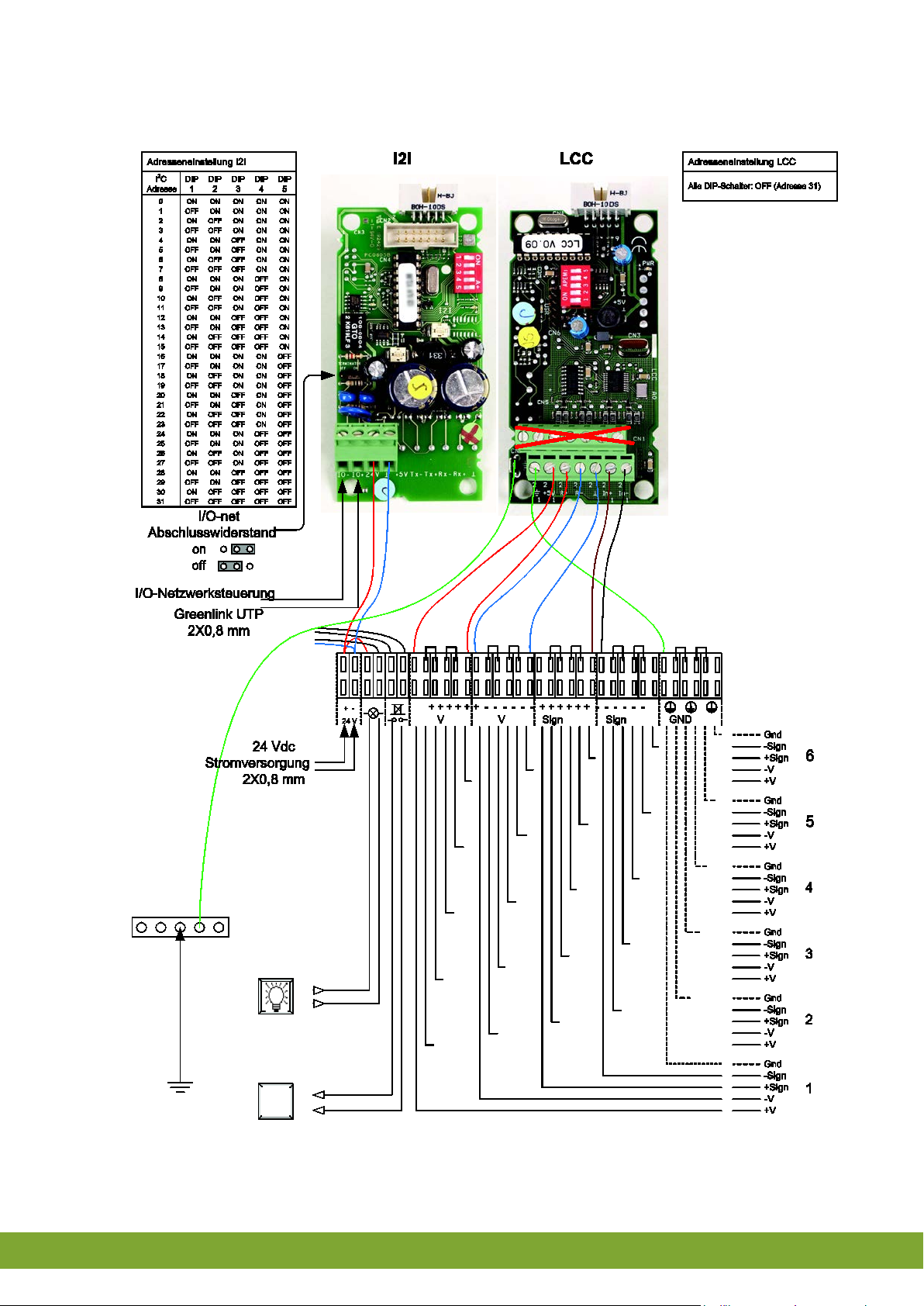

6. Anschlussschaltbild ILM.c6p

Page 31

gnDf

7. Anhang: EG-Konformitätserklärung

Hersteller: Fancom B.V.

Adresse: Industrieterrein 34

Ort: Panningen (The Netherlands)

Erklärt hiermit, dass:

Die Bestimmungen erfüllt von:

1. EMV-Richtlinie 2004/108/EG Emissionen gemäß NEN-EN-IEC 61326-1: 2013 Immunität gemäß NEN-EN-IEC 61326-1: 2013

Ort: Panningen Datum: 01-04-2014

Paul Smits

Managing Director

ILM.c1 / .c4 / .c6p

Page 32

gndF

N.B. : La version d’origine de ce manuel est en anglais et est publiée par Fancom B.V. ou l’une de ses filiales (ci-après désignées par Fancom). En cas de modifications apportées à ce manuel par un tiers, elles ne sont ni vérifiées ni approuvées par Fancom. Fancom entreprend des modifications telles que la traduction vers d’autres langues que l’anglais et l’insertion et/ou la suppression de texte et/ou d’illustrations par rapport au document d’origine. Fancom ne saurait être tenu responsable des dommages, blessures, demandes de garantie et autres réclamations liées à ce type de modification dans la mesure où ces modifications entraînent une différence par rapport au contenu de la version anglaise de ce manuel publiée par Fancom. Pour connaître les informations les plus récentes relatives à l’utilisation et à l’installation du produit, contactez le service client ou technique de la société Fancom en question. Bien que toutes les mesures aient été prises lors de la compilation de ce manuel, veuillez informer Fancom B.V. par écrit si vous rencontrez une erreur. Fancom B.V., Postbus 7131, 5980 AC Panningen (The Netherlands).

autorisation écrite préalable de Fancom est proscrite. Fancom se réserve le droit de modifier ce manuel sans préavis. Fancom n’accorde aucune garantie, implicite ou explicite, au sujet de ce manuel. Tout risque revient à l’utilisateur.

Ce manuel a été compilé avec le plus grand soin. Toutefois, si vous découvrez une erreur, veuillez en informer Fancom B.V.

Art. n° 35911745 FR140401

Page 33

gndF

Table des matières

1. Présentation générale ................................................................................................................................ 1

1.1 Utilisation de ce manuel .................................................................................................................. 1

1.2 Assistance utilisateurs Fancom ...................................................................................................... 1

1.3 Consignes de sécurité et avertissements ....................................................................................... 2

2. Installation du ILM.c ................................................................................................................................... 3

2.1 Montage du ILM.c ........................................................................................................................... 3

2.2 Branchement du ILM.c.................................................................................................................... 3

2.3 Test du ILM.c .................................................................................................................................. 3

3. Spécifications techniques.......................................................................................................................... 4

4. Diagramme de connexion ILM.c1 .............................................................................................................. 5

5. Diagramme de connexion ILM.c4 .............................................................................................................. 6

6. Diagramme de connexion ILM.c6p ............................................................................................................ 7

7. Annexe : Certificat européen de conformité ............................................................................................ 8

Page 34

gndF

1. Présentation générale

Ce manuel a été compilé avec le plus grand soin. Si vous découvrez toutefois une erreur, veuillez en informer Fancom B.V.

1.1 Utilisation de ce manuel

Les pictogrammes suivants sont utili sés dans ce manuel :

Conseils et suggestions.

Remarque fournissant des recommandations et des informations supplémentaires.

Avertissement indiquant que vous risquez d’endommager le produit si vous ne respectez pas scrupuleusement les instructio ns.

Avertissement indiquant un danger pour les humains et les animaux.

Risque de choc électrique. Danger pour les humains et les animaux.

Exemple d’application pratique de la fonctionnalité décrite.

Exemple de calcul.

1.2 Assistance utilisateurs Fancom

Pour toute question ou demande d’assistance, veuillez contacter le SAV local de Fancom.

Page 35

gndF

1.3 Consignes de sécurité et avertissements

N’installez jamais la soluti on ILM .c dans un emplacement d irectement i nfluencé par le climat ( au soleil ou

Il est conseillé de n e pas éte indre la solution I LM. c. Son refroi dissement pour rait entr aîner l a formati on de

Avant d’installer le ILM . c et de le m ettre en serv ice, li sez att entiv ement l es instr uction s, con signes et cond itions. C e paragraphe comprend un certain nombre de consignes de sécurité. L'installation de l'appareil et la correction de tout dysfonctionnement doivent être effectuées par un électricien agréé. La garantie ne s’applique pas en cas d’installation du produit d’une façon autre que celle indiquée par Fancom.

Coupez l’alimentation avant d’installer le produit.

Evitez les décharges électrostatiques lors des interventions sur le ILM.c. Assurez-vous que le poste de travail est propre et sec.

Utilisez des fils appropriés, comme indiqué dans les diagram mes de connexion.

Branchez tous les fils et vérifiez les branchements avant de mettre le produit sous tension. Tout branchement incorrect peut être source de dommages irrémédiables.

Vérifiez que le ILM.c est bien raccordé à la terre, conformément aux directives.

un endroit exposé à des augmentations importantes de température, etc.). Inspectez régulièrement le ILM.c pour vous assurer qu’il n’est pas endommagé. Informez votre

installateur de tout domm age matériel constaté. Lorsq u’i l es t endo mma gé, le I LM.c présente un danger ! N’utilisez pas d’eau ou de détergents sous haute pression pendant des périodes prolongées.

condensation.

Page 36

gndF

2. Installation du ILM.c

étoupe après connexion p our emp êch er l’e ntr ée d e pou s sière , de gaz

Installez le ILM.c et ses accessoires comme suit :

1. Montez le ILM.c (voir page 3).

2. Branchez le ILM.c (voir page 3)

3. Testez le ILM.c (voir page 3).

2.1 Montage du ILM.c

Lors du montage/de l’installation de la solution ILM.c, respectez les consignes suivantes :

N’installez jamais la solution ILM.c dans une pièce renfermant des animaux du fait de la commande (manuelle).

Placez la solution ILM.c à une hauteur permettant d’utiliser la commande manuelle.

Installez la solution ILM.c sur une surface plane.

Assurez-vous que les écrous de presse-étoupe sont placés en bas du ILM.c.

Scellez tous les écrous de pressecorrosif et/ou d’humidité dans la solution ILM.c.

2.2 Branchement du ILM.c

Branchez le ILM.c. Consultez :

• Spécifications technique s (voir page 4)

• Diagramme de connexion ILM.c1 (voir page 5)

• Diagramme de connexion ILM.c4 (voir page 6)

• Diagramme de connexion ILM.c6p (voir page 7)

2.3 Test du ILM.c

1. Vérifiez que le ILM.c est branché correctement.

2. Vérifiez que le ILM.c fonctionne correctement.

Page 37

gndF

3. Spécifications techniques

Tension d’alimentation

24 Vcc (+/- 20 %)

Courant max.

25 mA

Signal lumineux

40 mA

Réseau d’E/S pour les communications entre les ordinateurs et les Résolution

21 bits

Tension d’excitation

5 Vcc

Signal d’entrée max.

78 mVcc

Charge max.

8 x 350 Ω

Courant max. par barre de pesage

15 mA

Valeur du coefficient de température du point zéro

+ 0,00000026 %/ºC

Amplification du coefficient de température

+ 0.....5 %/ºC

Erreur de linéarité

+ 0,0015 %/ºC

Longueur de câble

Max. 10 m

Boîtier en plastique, fermeture par vis

IP54

ILM.c1 Dimensions (L × l × h)

300 × 240 × 140 mm

Poids (non emballé)

2.0 kg

ILM.c4 Dimensions (L × l × h)

300 × 240 × 140 mm

Poids (non emballé)

2,32 kg

ILM.c6p Dimensions (L × l × h)

300 × 240 × 140 mm

Poids (non emballé)

2,35 kg

Plage de température en marche

0°C jusqu’à +40°C

Plage de température en stockage

-10°C jusqu’à 50°C

Humidité relative

< 95 %, non-condensant

I2I

modules d’E/S

LCC

Boîtier

Ambiance

Page 38

gndF

4. Diagramme de connexion ILM.c1

Page 39

gndF

5. Diagramme de connexion ILM.c4

Page 40

gndF

6. Diagramme de connexion ILM.c6p

Page 41

gndF

7. Annexe : Certificat européen de conformité

Fabricant : Fancom B.V.

Adresse : Industrieterrein 34

Ville : Panningen (The Netherlands)

certifie, par le présente, que :

est conforme aux dispositions suivant es :

1. Directive sur les émissions électromagn étiq ues 2004/108/CE Émissions conformément à la norme NEN-EN-IEC 61326-1: 2013 Immunité conformément à la norme NEN-EN-IEC 61326-1: 2013

Domicile : Panningen Date : 01-04-2014

Paul Smits

Managing Director

ILM.c
