Faller Light Genie User Manual

LIGHT GENIE

LIGHT GENIE
LIGHT GENIE
LIGHT GENIE

Vor Beginn des Bastelns sollten Sie sich mit den Spritzlingen und der Anleitung vertraut machen.
Sollte es einmal vorkommen, dass ein Teil im Bausatz fehlt, kreuzen Sie bitte das fehlende Teil in

D

der Anleitung an und schicken Sie diese bitte an Fa. Gebr. FALLER GmbH, Abt. Kundendienst,
[e-mail], Kreuzstraße 9, 78148 Gütenbach. Sie erhalten dann umgehend Ersatz.
Es kann vorkommen, dass bei einem Bausatz Einzelteile übrig sind.

Before beginning with the assembly please familiarize yourself with the parts and read the instructions carefully.

GB

NL

In case of missing parts please indicate these on the instructions leaflet with a circle and return
the leaflet to Gebr. FALLER GmbH, [e-mail], Kreuzstraße 9, D-78148 Gütenbach, Germany.
You will receive the replacement by return.
It may happen in a kit that some parts are not required.

Avant de commencer le montage de votre maquette bien lire la notice et repérer les grappes.
Si une pièce manque dans une boîte, cochez la pièce correspondante sur la notice et renvoyez-la-nous à

F

Gebr. FALLER GmbH, [e-mail], Kreuzstraße 9, D-78148 Gütenbach (R.F.A.).
Nous vous ferons parvenir la pièce par retour.
Dans certains kits, il est possible que certaines pièces ne soient pas utilisées.

Vóór het bouwen zou men de gietstukken en de handleiding moeten bestuderen.
Indien onverhoopt een onderdeel aan het bouwpakket ontbreekt, gelieve men het ontbrekende deel
in de handleiding aan te kruisen en deze te zenden aan Gebr. FALLER GmbH, [e-mail],
Kreuzstraße 9, D-78148 Gütenbach. U ontvangt dan omgaand en gratis het ontbrekende onderdeel.
Het kan voorkomen dat u bij bepaalde bouwdozen onderdelen overhoudt.

Für den Zusammenbau des Modells empfehlen wir folgende FALLER-Artikel (sind nicht im Bausatz enthalten):
For the assembly of the kit we recommend following FALLER products (not included in the kit):
Pour l’assemblage du modèle, nous vous recommandons les articles FALLER suivants (non inclus dans le kit):
Om dit model te bouwen adviseren wij de volgende FALLER producten (maken geen deel uit van deze bouwset):

Art. Nr. 170492
FALLER-EXPERT

Flüssigkleber in Plastikflasche mit Spezialkanüle
für feinste Klebstoffdosierung.

Liquid cement in plastic bottle with canule
for very fine dosage.

Colle liquide en bouteille plastique
avec bec verseur pour un dosage précis.

Vloeibare lijm in plastic-flacon met doseerbuisje
om nauwkeurig te lijmen.

Art. Nr. 180703

Art. Nr. 170688
SPEZIAL-SEITENSCHNEIDER

zum gratfreien Abtrennen von feinsten
Spritzteilen.
Nur für Polystyrol geeignet.

Special side cutter for cutting off ultra-fine
moulded parts without burrs.
Only suitable for polystyrene.

Pince coupante spéciale pour couper sans bavure
les pièces miniatures moulées par
injection. Convient uniquement au polystyrène.

Speciale zijkniptang voor het braamloos
afknippen van de fijnste gietstukdelen.
Alleen geschikt voor polystyrol.

Sa. Nr. 180 703 1

2

Art. 180703 Light Genie

Art. 180703 Light Genie

1.1 Produktbeschreibung

Das Light Genie-Set ermöglicht die Einrichtung und Steuerung von 5 voneinander unabhängigen Lichtgruppen.
Jeder Lichtgruppe kann einer von 20 verschiedenen Beleuchtungseffekten zugeordnet werden, darunter verschie­dene Blink-, Stroboskop- oder Flackerlichter. Eine Lichtgruppe kann, unabhängig von den anderen Lichtgruppen,
ein- und ausgeschaltet, beschleunigt oder verlangsamt, erhellt oder gedimmt werden.

1.2 Sicherheit und Verantwortung

Bestimmungsgemäßer Gebrauch

Dieses Produkt ist ein Modellbauartikel für anspruchsvolle Modellbauer und Sammler und kein Spielzeug.
Das Produkt ist dazu bestimmt, im Rahmen einer Modellanlage eingesetzt zu werden. Es darf ausschließlich
mit den von FALLER dafür empfohlenen Zubehörartikeln bzw. Anbauten betrieben werden. FALLER-Produkte sind
grundsätzlich für den Hobbygebrauch konzipiert und konstruiert, nicht für den Dauerbetrieb. Das Produkt ist
dazu bestimmt, bei durchschnittlicher Raumtemperatur und Luftfeuchte eingesetzt zu werden. Verwenden Sie das
Produkt nur im Innenbereich und vermeiden Sie Witterungseinflüsse. Jede andere Verwendung gilt als nicht be­stimmungsgemäß. Für Schäden oder Mängel, die hierdurch oder durch Nichtbeachtung der Bedienungsanleitung
oder der beiliegenden Sicherheitshinweise entstehen, übernimmt die Gebr. FALLER GmbH keine Haftung.

Zu Ihrer Sicherheit

Lesen Sie die Bedienungsanleitung und die beiliegenden Sicherheitshinweise sorgfältig vor Gebrauch.
Beachten Sie die Sicherheitshinweise und Warnungen in der Bedienungsanleitung, in den beiliegenden
Sicherheitshinweisen und am Produkt.
Halten Sie die Bedienungsanleitung und die beiliegenden Sicherheitshinweise beim Produkt verfügbar.
Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung und mit den beiliegenden
Sicherheitshinweisen an Dritte weiter.
Stecken Sie das Netzkabel des Transformators erst dann in die Steckdose, wenn alle sonstigen Verkabelungen
abgeschlossen sind.

1.1 Product description

The Light Genie set allows to install and control 5 light groups independent of one another. Each light group
can be assigned one of 20 different light effects, among them various flashing, stroboscopic or flickering lights.
Each light group can be, independently of the other light groups, switched on and off, dimmed or intensified,
accelerated or slowed down.

1.2 Safety and responsibility

Proper use

This product is a scale modelling article aimed at ambitious modellers and collectors, and no toy. It is designed
for use on a model installation. It may exclusively be operated together with the accessories and add-on devices
recommended by FALLER. Basically, FALLER products are developed and designed for the hobby sector, not for
permanent operation. This product is intended for use at average ambient temperature and relative humidity.
Please operate the product only indoors, and avoid any atmospheric influences. Any other use will be conside­red not to be in conformity with the proper use or intended purpose. Gebr. FALLER GmbH will assume no re­sponsibility for any damage or defect resulting from improper use or the non observance of directions or safety
recommendations given in the present Instruction Manual.

For your safety

Carefully read through the instruction manual and the safety recommendations given, before use.
Pay attention to the safety recommendations and warnings given in the instruction manual or provided on the
product.
Always retain the instruction manual as well as the safety recommendations available near to the product itself.
Hand over the product to any third person only together with the present instruction manual and the safety
recommendations.
Do not connect the power cable of the transformer to the mains outlet until all other wirings have been
completed.

1.3 Produktübersicht

Lieferumfang

1 x Hauptplatine mit 12 Ausgängen
1 x 2,4-GHz-Fernbedienung
1 x 2-poliger Stecker mit Kabeln für die Spannungsversorgung
3 x 3-poliger Stecker mit Kabeln für die Beleuchtung
2 x 4-poliger Stecker mit Kabeln für die Beleuchtung
2 x Befestigungsschrauben
Fernbedienung benötigt 2 x AAA-Batterie. Nicht enthalten.

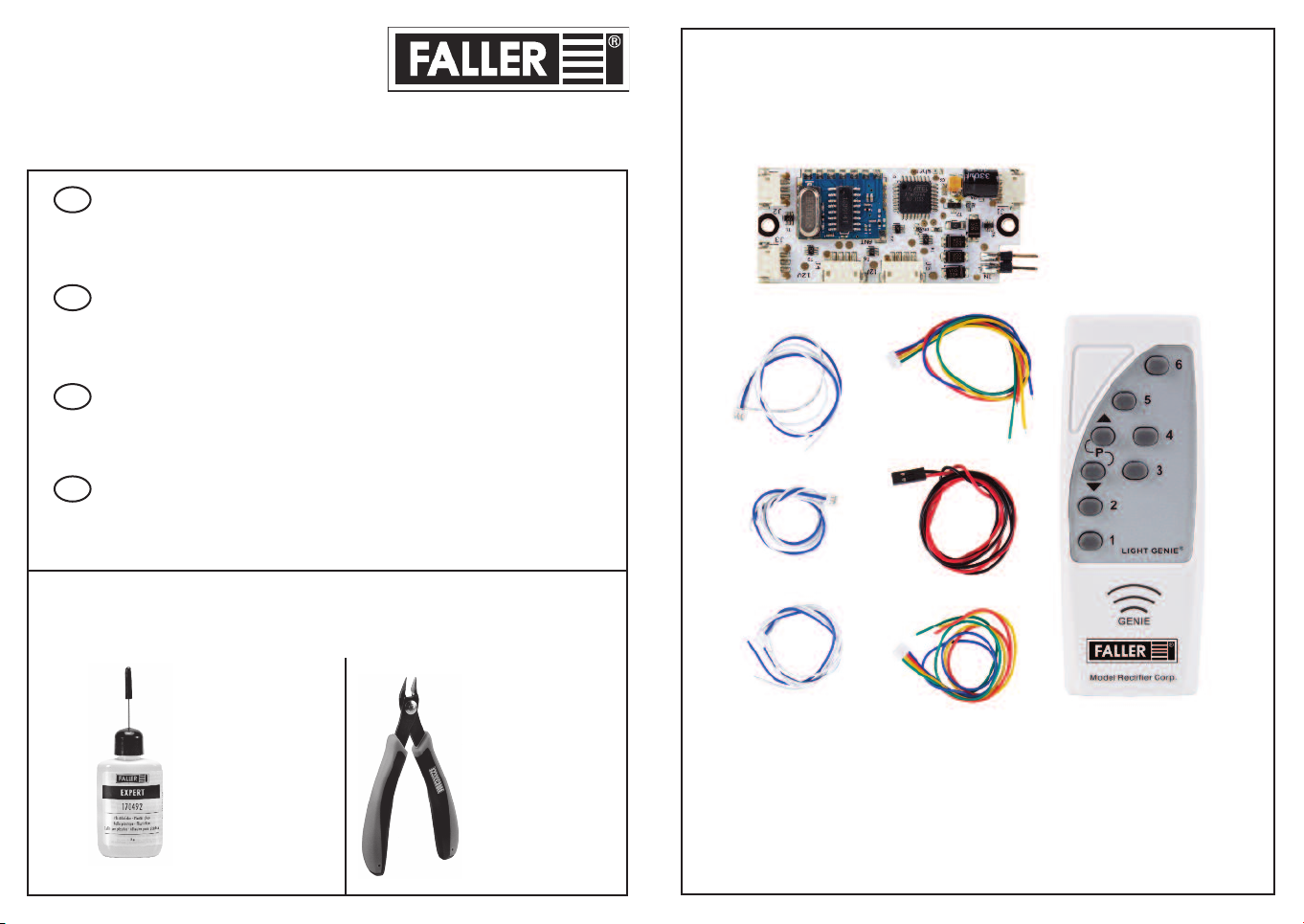

1.3 General view of product

Articles supplied

1 x Main PCB with 12 outputs
1 x 2.4 GHz Remote control
1 x 2-pole connector with cables for power supply
3 x 3-pole connector with cables for lighting
2 x 4-pole connector with cables for lighting
2 x fastening screws
Remote control requires 2 x AAA batteries. Not included.

Ausgänge der Hauptplatine

Outputs on main PCB

3

2

3

Lichtgruppe Anzahl der Ausgänge Nummerierung der Ausgänge

1
2
3
4
5

4 5

2
2
2
3
3

1

1, 2
3, 4
5, 6

7, 8, 9

10, 11, 12

2

3

Light group Number of outputs Numbering of outputs

1
2
3
4
5

4 5

2
2
2
3
3

1

1, 2
3, 4
5, 6

7, 8, 9

10, 11, 12

Beachten Sie: Die Nummerierung der Lichtgruppen finden Sie auch auf der Platinenrückseite.

Please note: you will also find the numbering of the light groups on the back of the PCB.

4

1.4 Inbetriebnahme/Anschluss

1.4 Putting into operation/Connection

Vor Inbetriebnahme:

Stellen Sie sicher, dass der 2-polige Stecker für die Spannungsversorgung nicht mit der Hauptplatine verbunden ist.

Leuchtmittel mit der Hauptplatine verbinden

Grünes Kabel =Anschluss an Leuchtmittel
Gelbes Kabel = Anschluss an Leuchtmittel
Rotes Kabel = Anschluss an Leuchtmittel
Blaues Kabel = Anschluss an 0 V-Leiter/Masse

Beachten Sie: Ausgänge dürfen nicht parallel geschaltet werden.

Weißes Kabel = Anschluss an Leuchtmittel
Blaues Kabel = Anschluss an 0 V-Leiter/Masse
Weißes Kabel = Anschluss an Leuchtmittel

Before putting into operation:

Make sure that the 2-pole connector for power supply is not connected to the main PCB.

Connecting the light fittings to the main PCB

Green cable = to Lighting Output
Yellow cable = to Lighting Output
Red cable = to Lighting Output
Blue cable = shared Common/Ground Wire

Please note: outputs may not be connected in parallel.

White cable = to Lighting Output
Blue cable = shared Common/Ground Wire
White cable = to Lighting Output

Beachten Sie:
LEDs sind polungsabhängig. Die Anode (langes Bein, »+«) muss mit einem der weißen Kabel
der Beleuchtungsstecker verbunden werden.

Verbinden Sie im Anschluss den Minuspol Ihrer LED mit dem blauen Kabel (0 V-Leiter/Masse)
des Beleuchtungssteckers (3-polig oder 4-polig).

Nutzen Sie geeignete Verbindungsklemmen oder löten Sie die Kabel für eine dauerhafte Verbindung.
Achten Sie darauf, dass die Verbindungen sauber isoliert sind.

Please note:
LEDs are directional. The anode (long leg »+« ) must be connected to one of the white wires
of the lighting connectors.

Subsequently connect the minus pole of your LED to the blue wire (0 V conductor/ earth)
of the lighting connector (3-pole or 4-pole).

Use suitable connecting clamps or solder the wires to obtain a firm connection.
Make sure that the connections are properly insulated from each other.

Hauptplatine mit Strom versorgen

Supplying the main PCB with power

5

Verbinden Sie den Stecker für die Stromversorgung (2-polig) mit der Hauptplatine.

Verbinden Sie die Kabel des Steckers für die Stromversorgung der Hauptplatine mit dem 12 Volt Gleichstrom­Anschluss eines geeigneten Transformators, z.B. FALLER Transformator, Art. 180641.

Stecken Sie das Netzkabel des Trafos in eine Steckdose.
Bei korrekter Stromversorgung der Hauptplatine, leuchten alle angeschlossenen Leuchtmittel auf.

Hauptplatine platzieren

Wählen Sie einen geeigneten, vor Feuchtigkeit und Schmutz geschützten Ort für die Platzierung der Hauptplatine.
Nutzen Sie für die Anbringung der Hauptplatine die beigefügten Befestigungsschrauben.
Achten Sie darauf, die Befestigungsschrauben nicht zu fest anzuziehen.
Achten Sie darauf, dass keine Kurzschlüsse entstehen.

Fernbedienung in Betrieb nehmen

Vergewissern Sie sich, dass die Hauptplatine korrekt angeschlossen und mit der Spannungsversorgung verbunden ist.
Legen Sie zwei AAA-Batterien in die Fernbedienung.
Das LED-Licht der Fernbedienung blinkt ca. 10 Sekunden lang, während Fernbedienung und Hauptplatine eine
Verbindung herstellen. Die Verbindung ist aufgebaut, wenn das LED-Licht der Fernbedienung aufhört zu blinken.

Drücken Sie anschließend auf der Fernbedienung die Taste einer angeschlossenen Lichtgruppe.
Bei einer korrekten Verbindung schalten sich die zur Lichtgruppe gehörenden Leuchtmittel ein und wieder aus.

Beachten Sie:

Falls die Herstellung einer Verbindung misslingt, entnehmen Sie die Batterien und wiederholen Sie die Schritte.
Ihr Light Genie-System ist jetzt betriebsfähig. Hauptplatine und Fernbedienung stehen solange in Verbindung,
bis die Batterien entfernt werden.

Connect the connector for power supply (2-pole) with the main PCB.

Connect the wires of the connector for power supply of the main PCB to the 12 volt direct-current port
of a suitable transformer, e.g. FALLER Transformer, Art. 180641.

Plug the power cable of the transformer in a socket.
If the power supply of the main PCB is correct, all connected lighting fittings will light up.

Placing the main PCB

Chose a suitable place that is protected from moisture and dirt, to place the main PCB.
Use the fastening screws supplied to install the main PCB.
Make sure not to tighten these fastening screws too firmly.
Make sure not to produce any short circuit.

Putting the Remote control into operation

Check that the main PCB is properly connected, including to the power supply.
Place two AAA batteries in the remote control unit.
The LED light of the Remote control will flash for approx. 10 seconds, while the Remote control and the main
PCB are building up a connection. The connection is established when the LED light on the Remote control stops flashing.

After that press on the Remote control the key of a connected light group. If the connection is correct
all the lighting fittings of that light group will switch on and off.

Please note:

if the building-up of a connection does not succeed, remove the batteries and repeat the different steps.
Now, your Light Genie system is ready to operate. Main PCB and Remote control will remain connected
until the batteries are removed.

6

1.5 Tastenbelegungen der Fernbedienung

1.5 Key assignments on Remote control

Die Fernbedienung besitzt keinen Ein-Aus-Schalter. Batteriestrom wird nur verbraucht,
wenn Fernbedienungstasten gedrückt werden.

Die Fernbedienung besitzt einen Betriebsmodus (Wahl der Lichtgruppe) und einen Programmiermodus
(Wahl des Beleuchtungseffekts, Wahl der Helligkeit und der Geschwindigkeitsrate einer Lichtgruppe).

Betriebsmodus der Fernbedienung
Drücken Sie die Nummer einer Lichtgruppe, um die Leuchtmittel dieser Gruppe ein- oder auszuschalten.
Drücken Sie die Taste »▲« um die Lichtintensität der zuletzt verwendeten Lichtgruppe zu verstärken.
Drücken Sie die Taste »▼« um die Leuchtmittel der zuletzt verwendeten Lichtgruppe zu dimmen.

Tastenbelegungen der Fernbedienung

Taste Betriebsmodus

1
2
3
4
5
6

▲

▼

Lichtgruppe 1: Ein/Aus
Lichtgruppe 2: Ein/Aus
Lichtgruppe 3: Ein/Aus
Lichtgruppe 4: Ein/Aus
Lichtgruppe 5: Ein/Aus
Alle Lichtgruppen: Ein/Aus

Lichtintensität der ausgewählten
Lichtgruppe verstärken
Lichtintensität der ausgewählten
Lichtgruppe dimmen

Programmiermodus

Lichtgruppe 1: Beleuchtungseffekt ändern
Lichtgruppe 2: Beleuchtungseffekt ändern
Lichtgruppe 3: Beleuchtungseffekt ändern
Lichtgruppe 4: Beleuchtungseffekt ändern
Lichtgruppe 5: Beleuchtungseffekt ändern

Ausgewählte Lichtgruppe auf

Werkseinstellung zurücksetzen

Geschwindigkeitsrate der ausgewählten

Lichtgruppe erhöhen

Geschwindigkeitsrate der ausgewählten

Lichtgruppe senken

The Remote control does not feature any On/Off switch.
Current from the batteries is consumed only when keys on the remote control unit are pressed.

The Remote control is provided with an operating mode (selection of the light group) and a programming
mode (selection of the light effect, selection of the brightness and rate of flashing of a light group).

Operating mode of the Remote control
Press the number of a light group to switch on or off the lighting fittings of that group.
Press key »▲« to increase the brightness of the last light group used.
Press key »▼« to reduce the brightness of the lighting fittings of the last light group used.

Key assignments on Remote control

Key Operating mode

1
2
3
4
5
6

▲

▼

Light group 1: On/Off
Light group 2: On/Off
Light group 3: On/Off
Light group 4: On/Off
Light group 5: On/Off
All light groups: On/Off

Increases the brightness of
the light group selected
Reduces the brightness of
the light group selected

Programming mode

Light group 1: Change of light effect
Light group 2: Change of light effect
Light group 3: Change of light effect
Light group 4: Change of light effect
Light group 5: Change of light effect

Reset to default settings

for the light group selected

Increases the rate of flashing of

the light group selected

Reduces the rate of flashing of

the light group selected

Programmiermodus der Fernbedienung

1. Drücken Sie für die Dauer von 3 Sekunden gleichzeitig die Tasten »▲« und »▼«.
Alle Lichtgruppen werden ausgeschaltet. Alle angeschlossenen Leuchtmittel erlöschen.
Die Fernbedienung befindet sich im Programmiermodus.

2. Drücken Sie die Nummer einer Lichtgruppe.
Alle angeschlossenen Leuchtmittel der Lichtgruppe leuchten auf.

3. Drücken Sie im Abstand von min. 2 Sekunden die Nummer der Lichtgruppe,
um zum nächsten Beleuchtungseffekt zu wechseln.

4. Drücken Sie die Taste »▲« für einen schnelleren Wechsel der Lichtveränderung des Beleuchtungseffekts.

5. Drücken Sie die Taste »▼« für einen langsameren Wechsel der Lichtveränderung des Beleuchtungseffekts.

6. Wiederholen Sie die Schritte 2. bis 5. um weitere Lichtgruppen einzustellen.

7. Drücken Sie gleichzeitig die Tasten »▲« und »▼«.
Alle Lichtgruppen leuchten auf. Die Fernbedienung befindet sich nicht mehr im Programmiermodus.

Programming mode of the Remote control

1. Simultaneously press keys »▲« and »▼« for 3 seconds.
All light groups will be switched off. All lighting fittings connected will go out.
The Remote control is now in programming mode.

2. Press the number of a light group.
All connected lighting fittings of that light group will light up.

3. Briefly press the number of the light group, while keeping a time interval of at least 2 seconds,
to change over to the next light effect.

4. Press key »▲« for a faster operation of the light effect.

5. Press key »▼« for a slower operation of the light effect.

6. Repeat steps number 2 to 5 to set the effect of other light groups.

7. Simultaneously press keys »▲« and »▼«.
All light groups will light up. The Remote control is no longer in programming mode.

7

Tabelle Beleuchtungseffekte

Nr. Beleuchtungseffekt

0

Ein/Aus

1

Sequentielles Blinken mit Pause

2

Wechselblinken/Ampel

3

Wechselblinken ohne Pause (gedimmt)

4

Gleichzeitiges Blinken

5

Sequentielles Blinken

6

Rundumleuchte

7

Rundumleuchte, gleichzeitig eingeschaltet

8

Schwingen abwechselnd

9

Schwingen synchron

10

Abgestuftes Leuchten, abwechselnd

11

Abgestuftes Leuchten, synchron

12

Stroboskop, abwechselnd. Einzelblitz

13

Stroboskop, synchron. Einzelblitz

14

Stroboskop, abwechselnd. Doppelblitz

15

Stroboskop, synchron, Doppelblitz

16

Rundumleuchte. Imitation. Richtung 1

17

Rundumleuchte. Imitation. Richtung 2

18

Flackerlicht. Variante 1

19

Flackerlicht. Variante 2

20

Flackerlicht. Variante 3

Beispiel-Anwendungen

Richtungsweiser

Andreaskreuze

US-Polizeiwagen – Scheinwerfer/Rückleuchten

Warnleuchten, z.B. an Türmen, Start- und Landebahn-Lichter

Verkehrssicherung

Polizeiwagen

Rolltore

Mobilfunkmasten, Flugzeuge, Straßenräumer, Frontblitzer

Straßenräumer, Frontblitzer

Internationale Einsatzfahrzeuge

Einsatzfahrzeuge

Rundumleuchte mit 3 LEDs

Lagerfeuer, Kaminfeuer, Brennofen, Gießerei

TV-Licht, Gaslampe

Schweißlicht

Table Light effects

No. Light effects

0

On/Off

1

Sequential flashing with pause

2

Alternate flashing/Traffic lights

3

Alternate flashing without pause (dimmed)

4

Simultaneous flashing

5

Sequential flashing

6

Rotating beacon

7

Rotating beacon, simultaneously switched on

8

Oscillator, alternate

9

Oscillator, synchronous

10

Gradual lighting, alternate

11

Gradual lighting, synchronous

12

Stroboscope, alternate. Single flash

13

Stroboscope, synchronous. Single flash

14

Stroboscope, alternate. Double flash

15

Stroboscope, synchronous, Double flash

16

Rotating beacon. Imitation. Direction 1

17

Rotating beacon. Imitation. Direction 2

18

Flickering light. Variant 1

19

Flickering light. Variant 2

20

Flickering light. Variant 3

Example of applications

Pilot lamp of a turn signal

St. Andrews crosses

US police car – Headlights/Rear lights

Warning lights, e.g. on towers, lights of take off and landing runways

Traffic safety

Police car

Rolling gate

Cellular radio masts, aeroplanes, front warning lights, front flashing lights

Front warning lights, front flashing lights

International emergency vehicles

Emergency vehicles

Rotating beacon with 3 LEDs

Campfire, fireplace, oven, foundry

TV light, gas lamp

Arc welding

8

1.6 Wissenswertes

1.6 Interesting facts

Vorwiderstände

Vorwiderstände an Leuchtmitteln (LEDs und 3,5 V-Leuchtmittel) schützen sowohl die Hauptplatine als auch
die Leuchtmittel selbst. Zudem passen Vorwiderstände die Leuchtmittel optimal an die Spannung an, die an
jedem der Ausgänge der Hauptplatine anliegt. Verschiedene LED-Typen enthalten bereits Vorwiderstände.
12-14 V-Leuchtmittel benötigen keinen Widerstand, wenn sie einzeln eingesetzt werden.

Anschluss mehrerer Leuchtmittel/LEDs pro Ausgang

An einen Ausgang der Hauptplatine können mehrere Leuchtmittel gleichzeitig angeschlossen werden.
Sind Ihre LEDs für eine niedrige Spannung (3 V) ausgelegt, ist bei einer Anschlussspannung von 12 V
der Einbau von Vorwiderständen erforderlich. Verwenden Sie in diesem Fall handelsübliche,
bedrahtete Widerstände mit einer Leistungsstufe ab 1 kΩ (Kiloohm), 0,25 W (Watt).

Der Vorwiderstand (R
Die Versorgungsspannung (U
geteilt durch den Strom der durch die LED (I

- U

)

(U

V

LED

______

= R

I

LED

) berechnet sich wie folgt:

vor

) minus die Summe der LED Nennspannungen (U

V

VOR

) fließt:

LED

)

LED

Bei gleichzeitigem Anschluss mehrerer LEDs an einem Ausgang muss folgendes beachtet werden.

Parallelschaltung:

Jede LED benötigt einen eigenen (entsprechend zu berechnenden) Vorwiderstand beim Ausfall
einer LED leuchten die anderen unverändert weiter.
Um die Helligkeit zu verändern müssen alle Widerstands-LED Kombinationen getrennt voneinander
betrachtet (berechnet) werden.

Protective resistors

Protective resistors on lighting fittings (LEDs and 3.5 V lamps) not only protect the main PCB,
but also the lighting fittings. Moreover, protective resistors ideally adjust lighting fittings to the voltage
present at each of the outputs of the main PCB. Various types of LED are provided with a protective resistor
from the start. 12 to 14 V lighting fittings do not require any resistor when they are used individually.

Connecting several lighting fittings/LEDs to one output

It is possible to connect simultaneously several lighting fittings to any output of the main PCB.
If your LEDs are designed for a low voltage (3 V) and the power supply is 12 V, it will be necessary
to install protective resistors. In such a case use common wired resistors featuring a power from
1 kΩ (kiloohm and 0.25 W (watt).

The protective resistor (R
Supply voltage (UV) minus Sum of the LED nominal voltages (U
divided by the value of the current intensity flowing through the LEDs(I

(UV- U

)

LED

______

= R

I

LED

) is calculated as follows:

vor

VOR

)

LED

):

LED

Whenever several LEDs are simultaneously connected to an output, please note the following points.

Connection in parallel:

Each LED requires its own protective resistor (that has to be calculated accordingly),
if any LED is faulty, the others will continue to light as before.
To modify the brightness all combinations of resistor LEDs have to be examined (calculated)
independently of one another.

Reihenschaltung:

Alle LED-Einzelspannungen dürfen aufaddiert die 12 V Gesamtspannung nicht überschreiten.
Zur Vorwiderstandsberechnung werden die Einzelspannungen addiert,
der hierfür heranzuziehende Stromwert richtet sich nach dem geringsten Einzel LED-Strom.
Somit kann die Helligkeit hier nur für alle LEDs gleichzeitig geändert werden.
Wenn eine LED ausfällt leuchtet keine mehr in dieser Reihe.

Connection in series:

All single LED voltages, added up together, may not exceed the total voltage of 12 V.
To calculate the protective resistor the different voltages have to be added up, the value
of the current intensity to be taken into account is the lowest individual LED current.
Thus, in the present case, brightness can only be modified for all LEDs simultaneously.
If an LED is faulty, the others in the series will no longer light either.

1.7 Anwendungsbeispiele

1.7 Examples of application

9

Lichtgruppe 1:
Die angeschlossenen Leuchtkörper befinden sich in zwei Gebäudemodellen.
Taste »1« schaltet die Beleuchtung in beiden Gebäuden ein.

Lichtgruppe 2:
Taste »2« schaltet zwei angeschlossene Reihen von Straßenlampen ein. Die Tasten »▲« und »▼« werden

verwendet, um die Helligkeit einzustellen. Helligkeiten lassen sich je Lichtgruppe separat regulieren.

Lichtgruppe 3:
Steuert ein Signal an einem Bahnübergang. An Ausgang 5 und an Ausgang 6 werden Leuchtmittel an­geschlossen. Taste »3« schaltet die Lichtgruppe ein. Der Beleuchtungseffekt »Wechselblinken/Ampel«
lässt das Signal abwechselnd blinken.

Lichtgruppe 4:
Steuert gleichzeitig drei Leuchtmittel unterschiedlicher Farbe, die das Feuerlicht eines Lagerfeuers oder in einer
Gießerei simulieren (ein Leuchtmittel pro Ausgang). Taste »4« schaltet die Lichtgruppe ein.
Durch den Beleuchtungseffekt »Flackerlicht« entsteht die Illusion eines brennenden Feuers.

Lichtgruppe 5
Steuert eine Verkehrsampel. Die Kabelummantelungen entsprechen farblich den LEDs einer Verkehrsampel.
Taste »5« schaltet die Lichtgruppe ein. Der Beleuchtungseffekt »Ampel« lässt die Ampel von »grün« auf »gelb«
und auf »rot« schalten. Dieser Zyklus wiederholt sich, bis die Ampel ausgeschaltet wird.

Light group 1:
The connected lamps are located in two building models.
Key »1« will switch on the lighting in both buildings.

Light group 2:
Key »2« will switch on two connected lines of street lamps. Keys »▲« and »▼« are used

to adjust the brightness. Brightness values can be separately regulated for each light group.

Light group 3:
Controls a signal at a level crossing. Output 5 and output 6 are used to connect lighting fittings. Key »3« will
switch the light group on. Light effect »Alternate flashing/Traffic lights« will cause the signal to flash alternately.

Light group 4:
Simultaneously controls three lighting fittings of different colours that simulate the fire light of a campfire
or in a foundry (one lighting fitting per output). Key »4« switches the light group on.
Light effect »Flickering light« will create the illusion of a burning fire.

Light group 5:
Controls traffic lights. The colours of the rubber sheathing of wires correspond to the LEDs of traffic lights.
Key »5« switches the light group on. Light effect »Traffic lights« causes the three-colour signal to switch from
»green« to »yellow« and then to »red«. That cycle recurs until the traffic lights are switched off.

10

Widerstand

AMPEL

HAUSBELEUCHTUNG

ANDREASKREUZ

schwarz

weiß

weiß

LED

Glühlampe

R

vor

blau
weiß

blau

weiß

rot

grün

gelb

Resistor

TRAFFIC LIGHTS

DOMESTIC LIGHTING

RAILROAD
CROSSING
SIGNAL

black

white

white

LED

Bulb

R

Pro

blue
white

blue

white

red

green

yellow

Weitere Anwendungen und Schaltmöglichkeiten:

Anwendungsbeispiele Examples of application

Further applications and possible switching procedures:

1.8 Zubehörprodukte

1.8 Accessories

11

Transformator 50 VA 50-60Hz, Art. 180641
10 Verbindungsklemmen, werkzeuglos, Art. 180709
FALLER Beleuchtungsprodukte

1.9 Technische Daten

Technische Spezifikationen

Maximale Ausgangsleistung pro Hauptplatine (gesamt): 1 Ampere. Max 100 mA pro Ausgang

Versorgungsspannung: 12-18 V DC/AC

Ausgangsspannung an allen Ausgängen: 12 V

Die Hauptplatine ist zum Schutze der Leuchtmittel mit einem Leistungsregler versehen. Der Einsatz einer höhe­ren Spannungsversorgung (höher als 13 V, max. 18 V) wird die Helligkeit der Leuchtmittel nicht erhöhen.

Reichweite der Fernbedienung: ca. 30 m

Funkfrequenz der Fernbedienung: 2,4 GHz

Hinweis:

Transformer 50 VA, 50 to 60 Hz, Art. 180641
10 Connecting clamps, no tool needed, Art. 180709
FALLER Lighting products

1.9 Technical data

Technical specifications

Maximum output per PCB (total): 1 ampere. Maximum 100 mA per output

Supply voltage: 12 to 18 V DC/AC

Output voltage on all outputs: 12 V

The main PCB is provided with an output regulator to protect the lighting fittings. Thus, using a higher supply
voltage (higher than 13 V, max. 18 V) will not increase the brightness of the lighting fittings.

Working range of Remote control: approx. 30 m

Radio frequency of Remote control: 2.4 GHz

Note:

Dieses Produkt entspricht den Anforderungen im Abschnitt 15 der Vorschriften des nordamerikanischen Bundes­ausschusses für Fernmeldewesen FCC (Federal Communications Commission). Es dürfen keine Veränderungen an
der Platine vorgenommen werden, die diese beeinflussen.

Dieses Produkt ist konform zu folgenden Harmonisierungsrichtlinien der EU:

2014/30/EU (EMV)
2014/53/EU (RED)
2011/65/EU (RoHS)

The present product meets the requirements stated in Section 15 of the regulations laid down by the American
Federal Communications Commission FCC. No modification may be performed on the PCB that may affect these
requirements.

The present product complies with the following directives aiming at harmonization within
the European Community:

2014/30/EU (EMC)
2014/53/EU (RED)
2011/65/EU (RoHS)

12

1. Art. 180703 Light Genie...........................Seite 2

1. Art. 180703 Light Genie...........................Page 2

1.1 Produktbeschreibung.................................Seite 2

1.2 Sicherheit und Verantwortung....................Seite 2

1.3 Produktübersicht........................................Seite 2

1.4 Inbetriebnahme/Anschluss.........................Seite 4

1.5 Tastenbelegungen der Fernbedienung........Seite 6

1.6 Wissenswertes............................................Seite 8

1.7 Anwendungsbeispiele.................................Seite 9

1.8 Zubehörprodukte.......................................Seite 11

1.9 Technische Daten......................................Seite 11

1.1 Product description....................................Page 2

1.2 Safety and responsibility...........................Page 2

1.3 General view of product............................Page 2

1.4 Putting into operation/Connection.............Page 4

1.5 Key assignments on Remote control..........Page 6

1.6 Interesting facts........................................Page 8

1.7 Examples of application............................Page 9

1.8 Accessories................................................Page 11

1.9 Technical data...........................................Page 11
