ENCODER LINEAL MODELO: G2AM
LINEAR ENCODER MODEL: G2AM
MANUAL DE INSTALACION / INSTALLATION MANUAL
Manual Code: 14460196
Manual Version: 1512
Fagor Automation S. Coop.
Page 2
Page 3
Precaución / Caution
G2AM - v1512 - página / page 1/13
Page 4
Dimensiones / Dimensions
G2AM - v1512 - página / page 2/13
mm
Tolerancing ISO 8015
ISO 2768 - mH
< 6 mm: ±0.2 mm
CM = Curso de medición / Measuring length
G = Guía máquina / Machine guideway
(A) no golpear la cabeza contra los extremos de la regla / do not run the head into the ends of the scale
(B) marcas alineadas = comienzo de CM / aligned marks = beginning of measuring length
(A)
(B)
Absoluta P=20
Absolute P=20
Page 5
Posibilidades de montaje / Mounting possibilities
G2AM - v1512 - página / page 3/13
Realizar los agujeros para amarrar la regla.
El área sobreada debe estar libre de pintura.
Make the holes to secure the scale.
The shaded area must be free of paint.

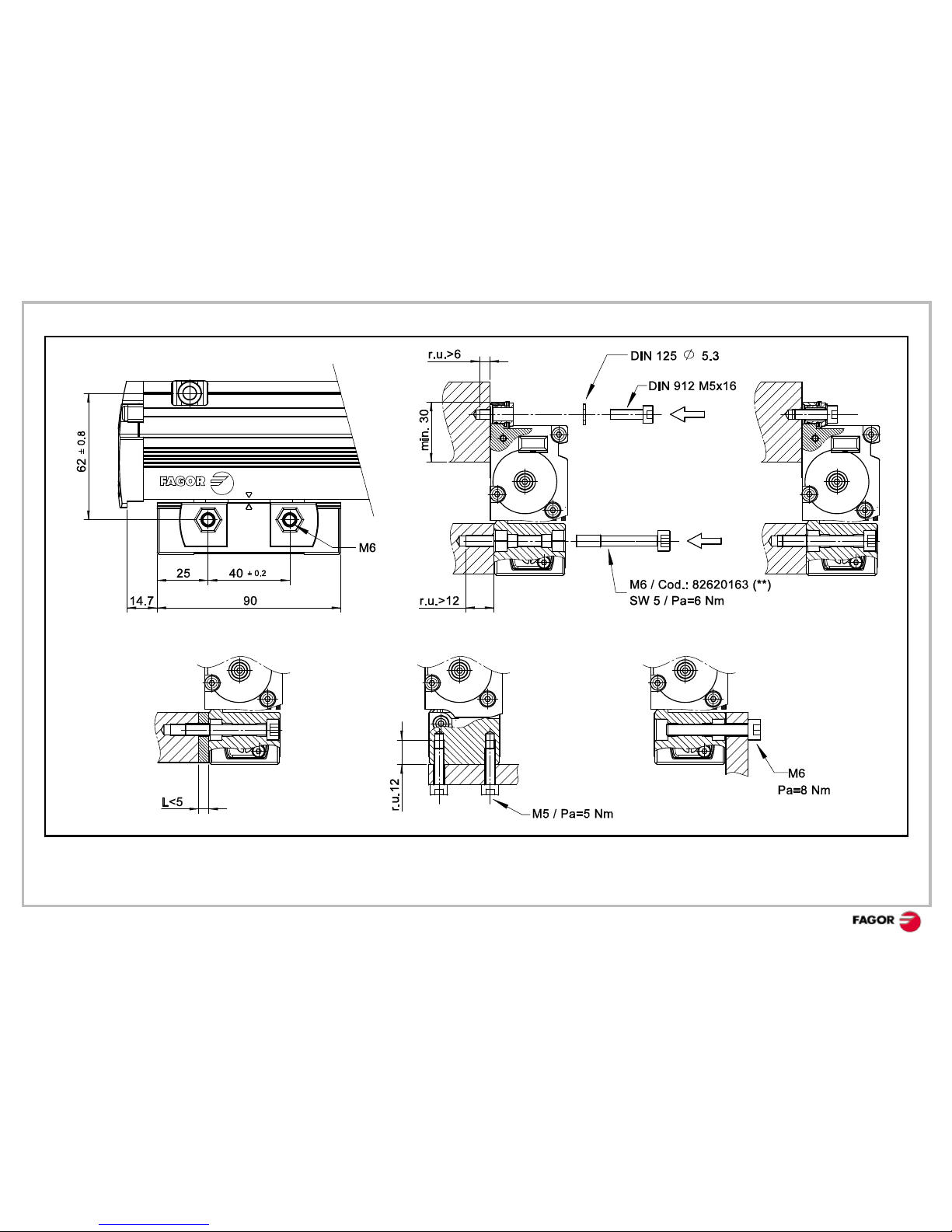

Opciones de montaje de la regla.
r.u. = rosca útil
Pa = par de apriete
Scale mounting possibilities
r.u. = useful thread
Pa = tightening torque
Page 6
G2AM - v1512 - página / page 4/13
(**) Material exclusivo suministrado por Fagor. Código indicado para realizar pedido de unidades adicionales
Exclusive material supplied by Fagor. Code shown for ordering additional units.
(SW) Tamaño de la llave hexagonal / Size of Allen wrench
Opción cabeza con rosca / Threaded head option
Page 7
G2AM - v1512 - página / page 5/13

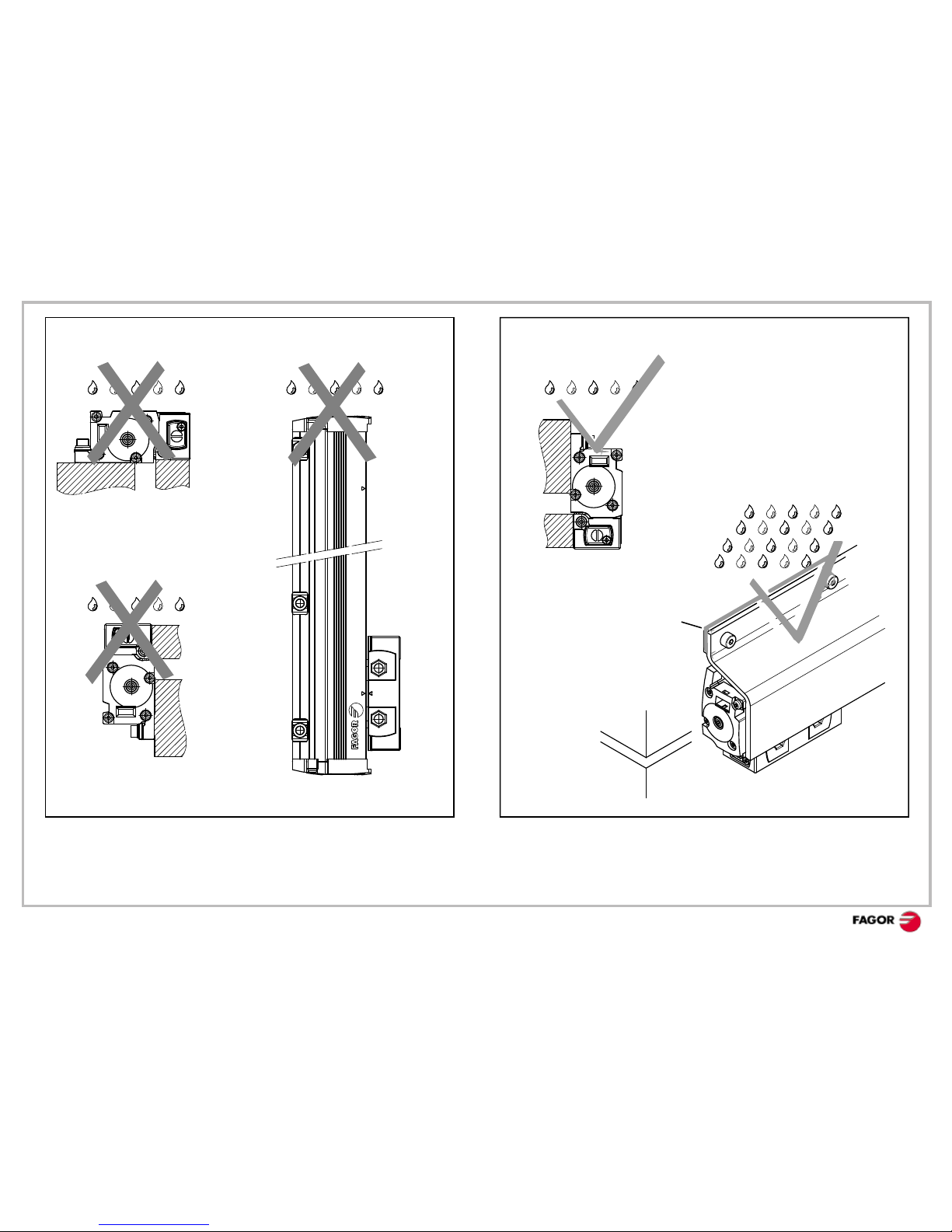

Junta de estanqueidad / Seal
Evitar orientar los labios de estanqueidad a la exposición de posibles
fuentes de contaminación
Avoid orienting the sealing lips towards pollution sources
En ambientes muy contaminantes, conviene proteger la regla.
Utilizar juntas de estanqueidad para evitar filtraciones
In very polluted environments, the scale should be protected.
Use seals to prevent filtrations.
Page 8
Posibilidad
es de montaje, tolerancias / Mounting poss
ibiliti
es, tolerances
G2AM - v1512 - página / page 6/13
Page 9
G2AM - v1512 - página / page 7/13

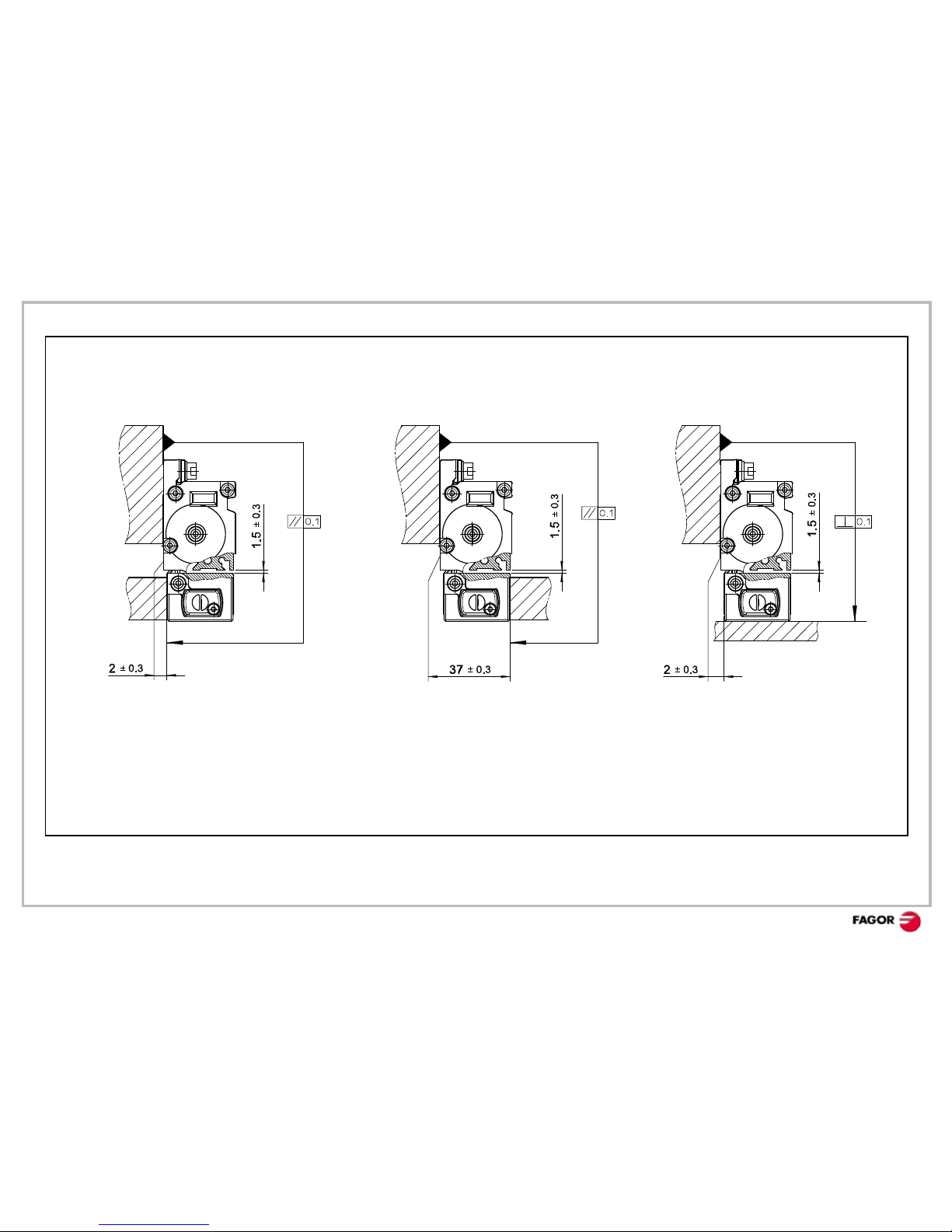

Montaje sobre tope máquina
Mounting against the machine
Montaje sobre pasadores
Mounting on dowel pins

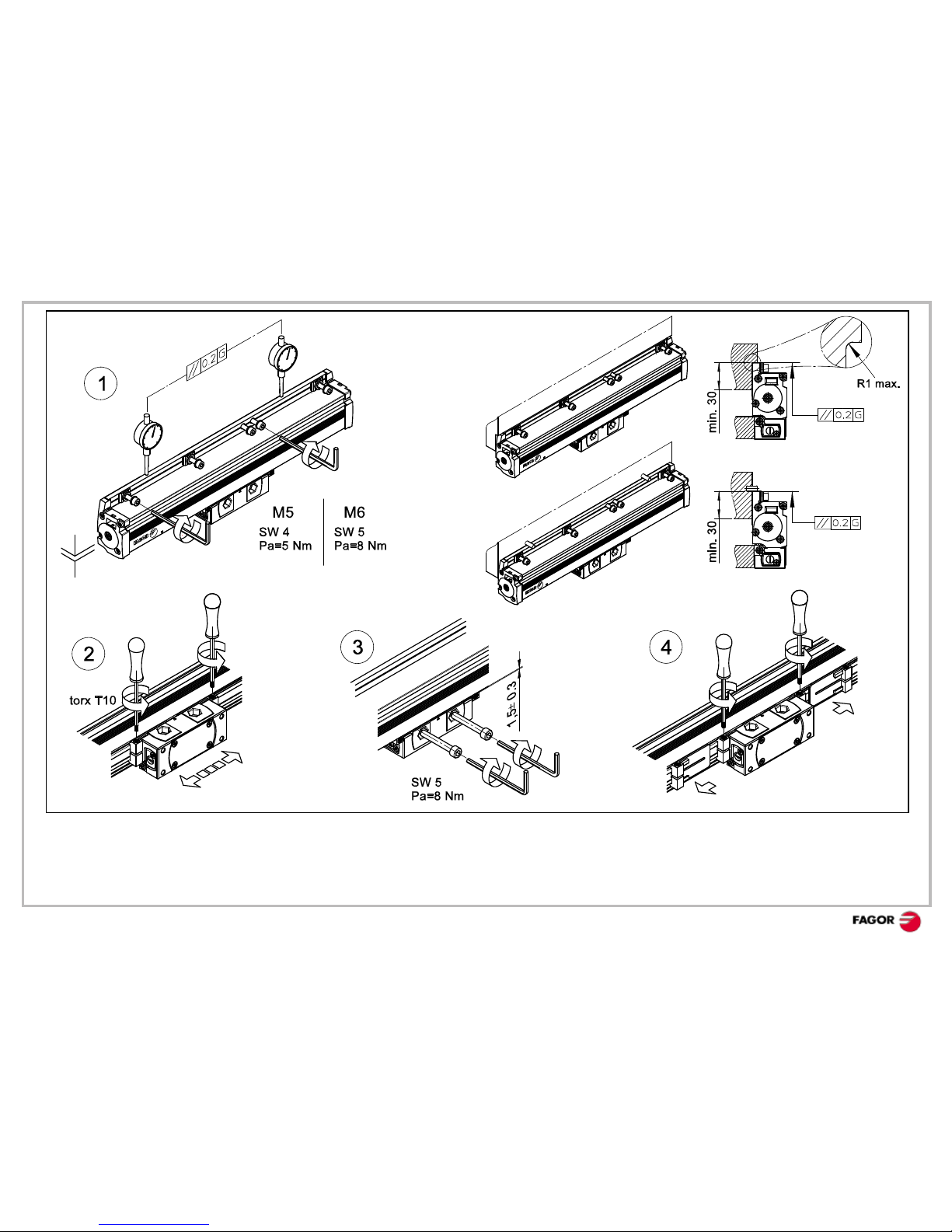

1. Premontar y alinear la regla. Una vez alineada, apretar los tornillos.
2. Aflojar las piezas de embalaje y posicionar la cabeza.
3. Meter los tornillos de la cabeza y apretar.
4. Quitar las piezas de embalaje de la cabeza.
1. Premount and align the scale. Once aligned, fasten the screws.
2. Loosen the packing parts and position the reader head.
3. Insert the head screws and fasten them.
4. Remove the packing parts of the reader head.
Page 10
G2AM - v1512 - página / page 8/13

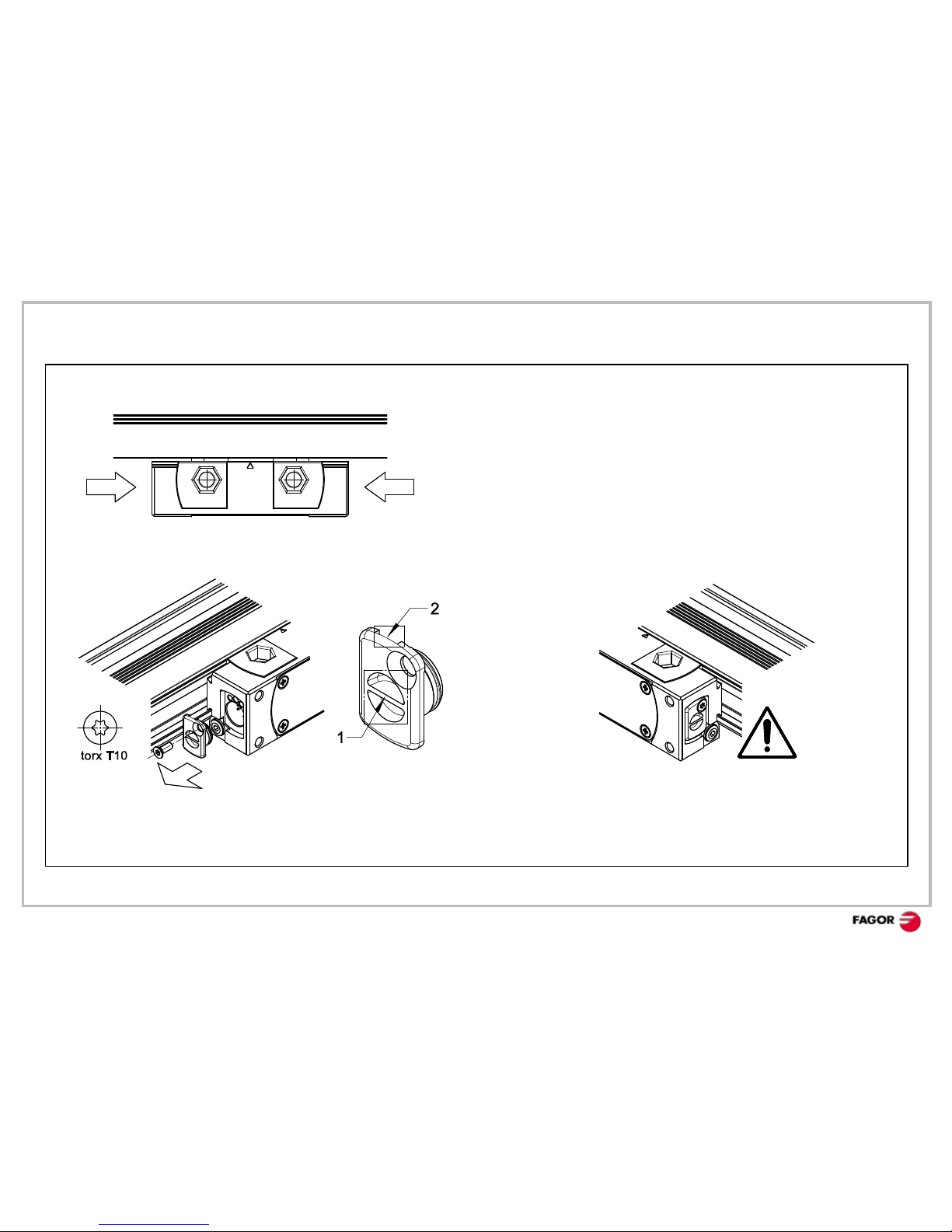

CONECTOR A AMBOS LADOS / CONNECTOR AT BOTH ENDS
Nota: Sólo conectar a un lado / Note: Only connect at one end
Para hacer la conexión: / To connect:
CONECTOR A AMBOS LADOS / CONNECTOR AT BOTH ENDS
Nota: Sólo conectar a un lado / Note: Only connect at one end
Soltar el tornillo y quitar la tapa del lado del conector
Loosen the bolt and remove the lid of the connector side
No quitar la tapa del lado no conector
Do not remove the lid of the non-connector side
Page 11
G2AM - v1512 - página / page 9/13

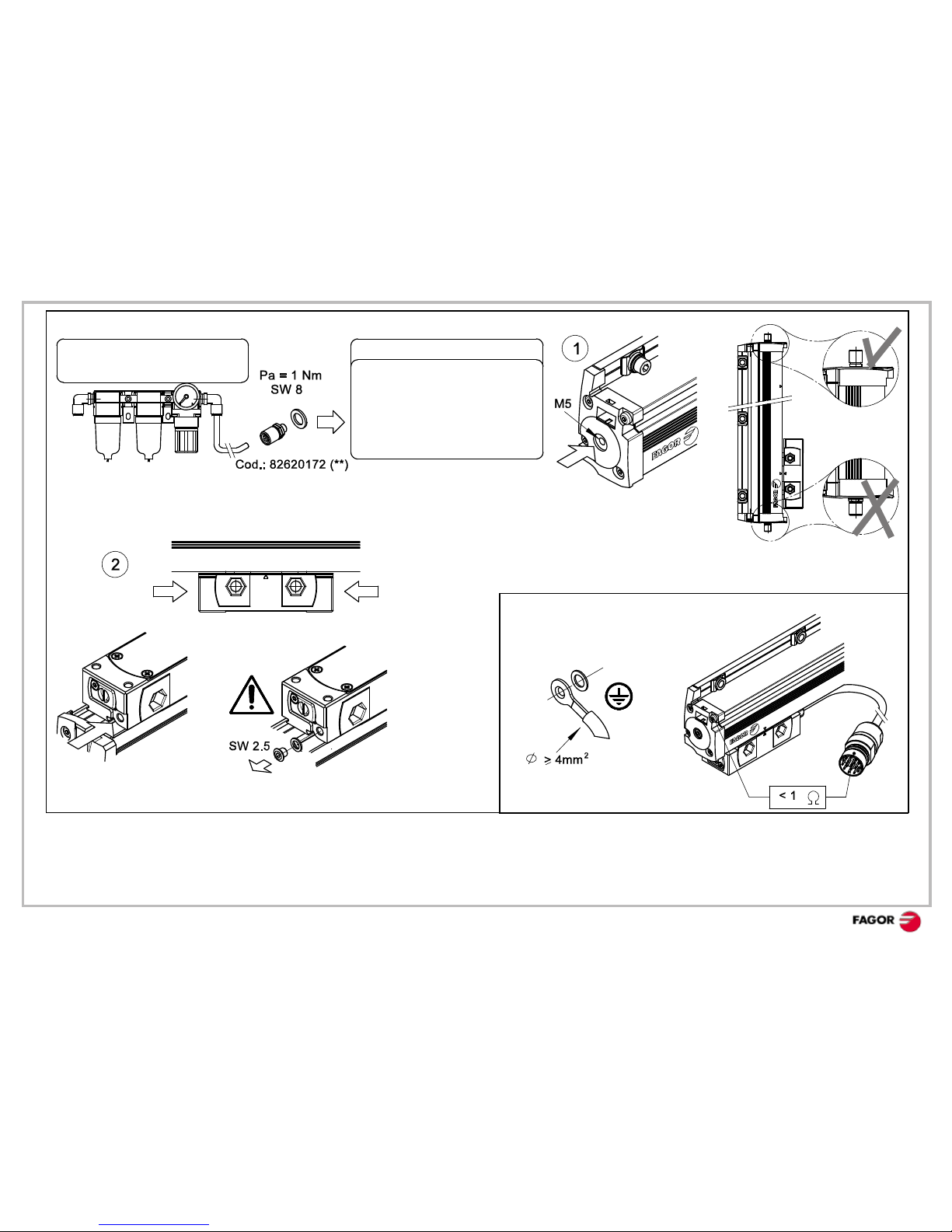

Unidades de filtro de aire Fagor
Fagor air filter units
Para IP-64 For IP-64
1 bar / 14.5 psl / 0.1 MPa
10 l/min
Calidad aire: clase 1.4.1.
Air quality: class 1.4.1.
ISO 8573-1
En montajes verticales no meter el aire por abajo
When mounting vertically, do not feed air from underneath
Extraer únicamente el tornillo del lado donde se va a meter el aire
Remove only the screw at the side of the air intake
1. Entrada de aire por los tapas; posible por ambos tacos. / Air intake through endcaps; possible through both endcaps.
2. Entrada de aire por la cabeza; doble entrada de aire / Air intake through the reader head; dual air intake
Page 12
Características eléctricas / Electrical characteristics
G2AM10 G2AM50
Alimentación / Power supply 5 V ± 10%, 250 mA
Resolución / Resolution 10 nm 50 nm
Longitud de cable / Cable length 30 m / 99 ft

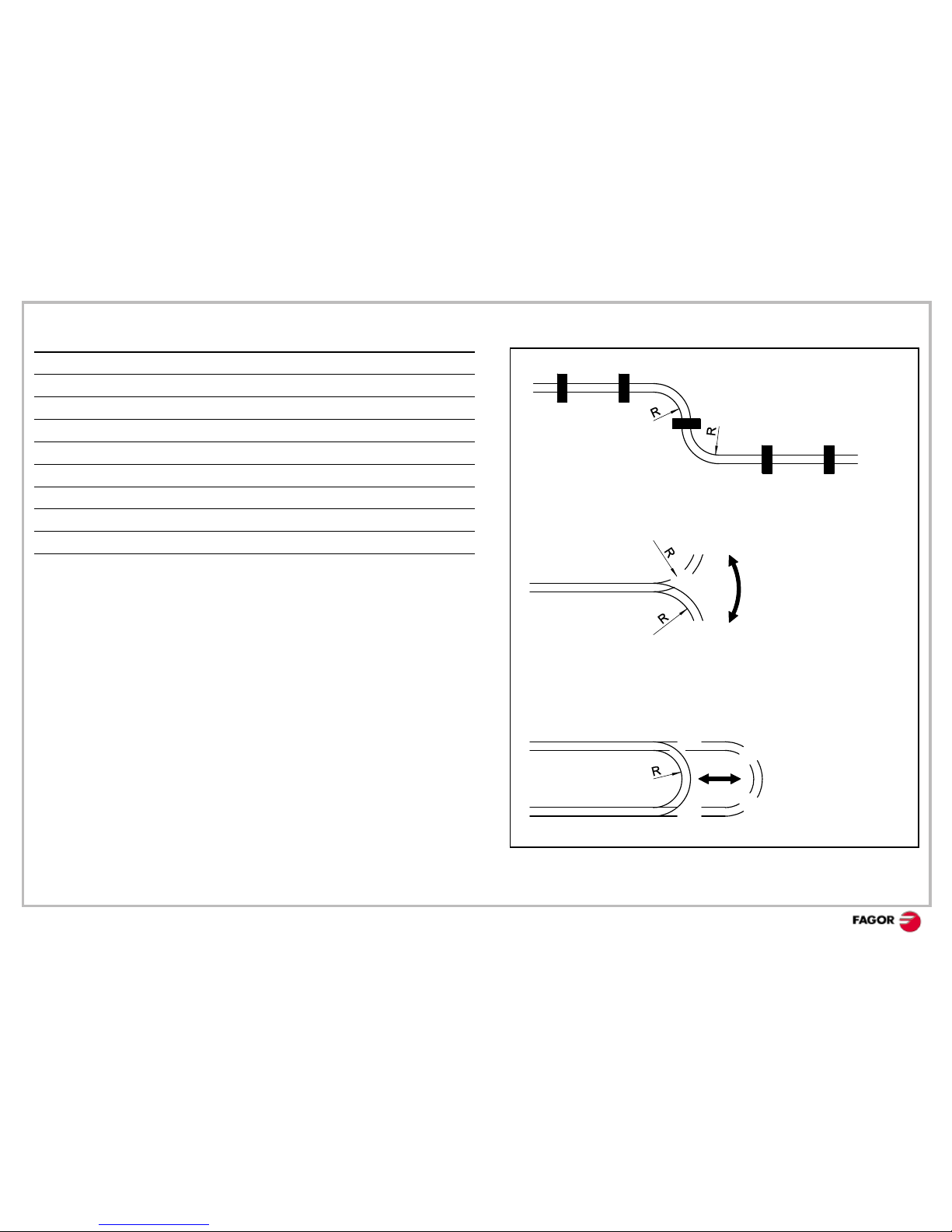

Radio de curvatura / Bending radius
Rígido / Rigid Flexible
Φ 6 mm >24 mm > 60 mm
Φ 10 mm (con protección) / (with protection) > 35 mm > 60 mm
Φ 8 mm > 50 mm > 64 mm
Montaje rígido con fijaciones
Rigid mounting with clamps
Flexionado común
Common bending
Flexionado común
Common bending
G2AM - v1512 - página / page 10/13
Page 13
G2AM - v1512 - página / page 11/13
Page 14

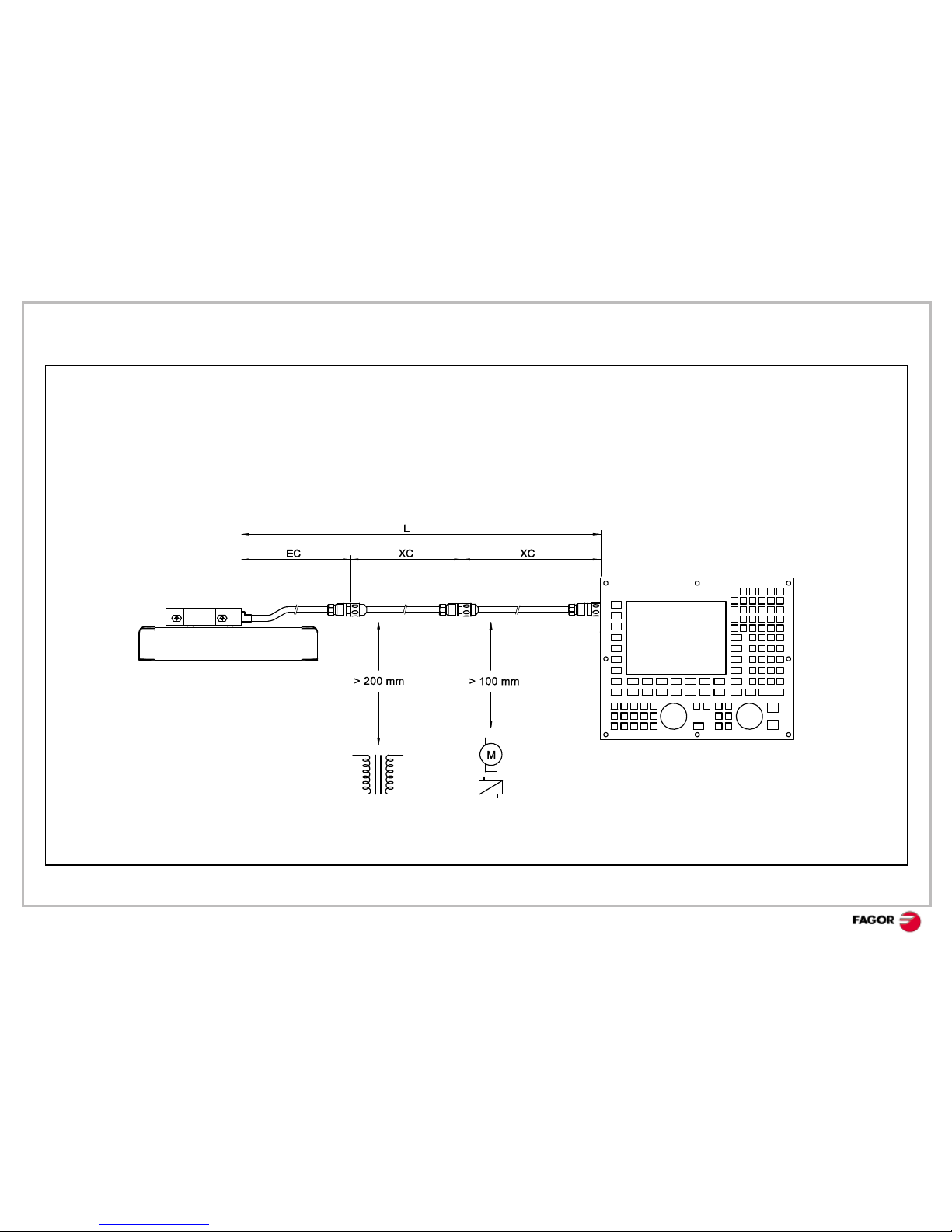

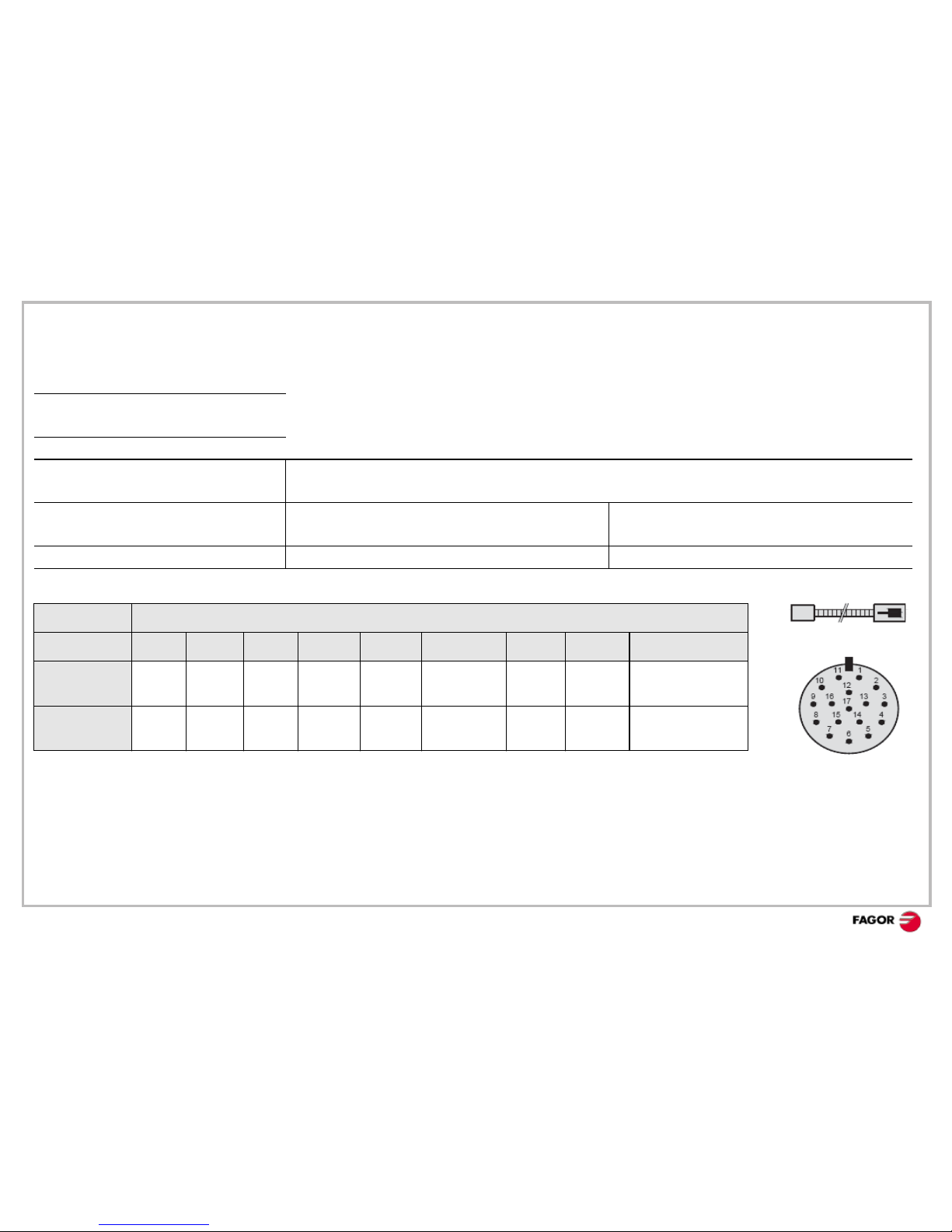

Cables para conexión de encoders absolutos Fagor a sistemas Mitsubishi
Cables for connection of Fagor absolute encoders to Mitsubishi systems
Conexión directa Cable EC
Direct connection EC cable
EC-AM-MB Longitud / length = 1, 3, 6, 9 m
Conexión con alargadera
Connection with extension cable
(4 x 2 x 0.14 mm
2
+ 4 x 0.5 mm2)
Cable EC
Alargadera intermedia opcional XCint
Intermediate extension cable optional XCint
Alargadera XC / Extension cable XC
EC-B-C9-F Longitud / length = 1, 3 m XC-C8-F-C9 Longitud / length = 5, 10, 15, 20 , 25 m XC-C8-MB Longitud / length = 5, 10, 15, 20, 25 m
EC -...B – C9-F Conector circular 17 macho con ferrita / 17-pin male round connector with ferrite
PIN 14 17 8 9 7 1 10 4 Carcasa/Housing
SEÑAL
SIGNAL
DATA /DATA REQ /REQ +5V
+5V
sensor
0V
0V
sensor
Tierra /Ground
COLOR
Gris
Grey
Rosa
Pink
Negro
Black
Violeta
Purple
Marrón
Brown
Verde claro
Light green
Blanco
White
Naranja
Orange
Malla/Shield
G2AM - v1512 - página / page 12/13
EC-...B - C9 - F
Page 15
Garantía / Warranty
Declaración de conformidad / Declaration of conformity
*Plazo: 12 meses a partir de la fecha de expedición de fábrica.
*Cubre gastos de Materiales y Mano de Obra de reparación en
FAGOR AUTOMATION.
*Los gastos de desplazamiento son a cargo del cliente.
*No cubre averías por causas ajenas a FAGOR AUTOMATION, como:
golpes, manipulación por personal no autorizado, etc
*Term: 12 months from factory invoice date.
*It covers parts and labor at FAGOR AUTOMATION.
*Travel expenses are payable by the customer.
*Damages due to causes external to FAGOR AUTOMATION, such as
unauthorized handling, blows, etc. are not covered.
Fabricante: Fagor Automation, S. Coop.
Barrio de San Andrés 19, C.P. 20500, Mondragón -Guipúzcoa(ESPAÑA).
Declaramos bajo nuestra exclusiva responsabilidad la conformidad del
producto al que hace referencia este manual
Nota. Algunos caracteres adicionales pueden seguir a las referencias
de los modelos indicados en este manual. Todos ellos cumplen con las
siguientes normas:
Manufacturer: Fagor Automation, S. Coop.
Barrio de San Andrés 19, C.P. 20500, Mondragón -Guipúzcoa(SPAIN).
We declare under our exclusive responsibility the conformity of the
product referred to in this manual.
Note. Some additional characters may follow the model references
indicated in this manual. They all comply with the following regulations:
Compatibilidad electromagnética:
EN 61000-6-2:2005 Norma de Inmunidad en entornos industriales
EN 61000-6-4:2007 Norma de Emisión en entornos industriales
De acuerdo con las disposiciones de la Directiva Comunitaria: 2004/
138/CE de Compatibilidad Electromagnética.
Mondragón a 1 de diciembre de 2015
Electromagnetic compatibility:
EN 61000-6-2:2005 Standard on immunity in industrial environments
EN 61000-6-4:2007 Standard on emission in industrial environments
According to the European Directive: 2004/138/CE on electromagnetic
compatibility.
Mondragón December 1st, 2015.
G2AM - v1512 - página / page 13/13
Page 16
FAGOR AUTOMATION S. COOP.
Bº San Andrés Nº 19
Apdo de correos 144
20500 Arrasate/Mondragón
- Spain Web: www.fagorautomation.com
Email: [email protected]
Tel.: (34) 943 719200
Fax: (34) 943 791712
