Faema MPN User Manual

Code 990-070-000 (0649)

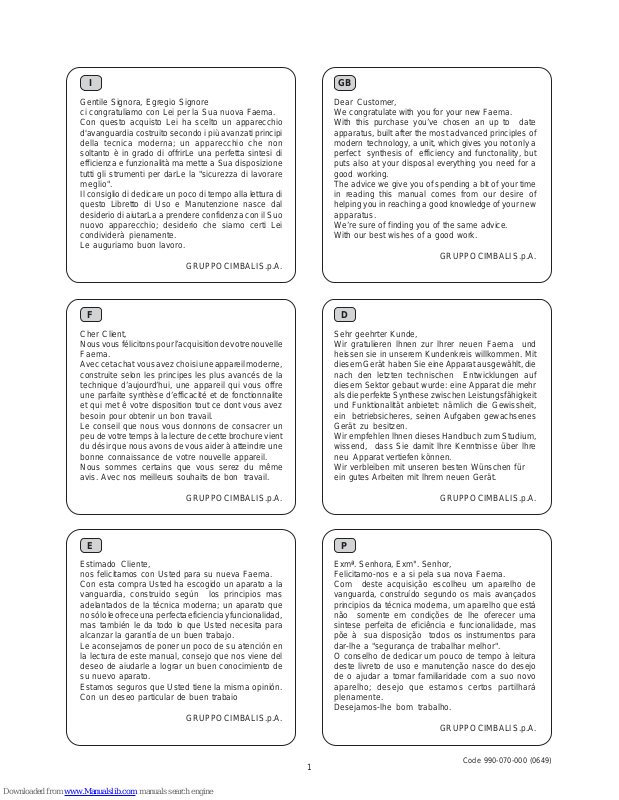

Gentile Signora, Egregio Signore ci congratuliamo con Lei per la Sua nuova Faema. Con questo acquisto Lei ha scelto un apparecchio d'avanguardia costruito secondo i più avanzati principi della tecnica moderna; un apparecchio che non soltanto è in grado di offrirLe una perfetta sintesi di efficienza e funzionalità ma mette a Sua disposizione tutti gli strumenti per darLe la "sicurezza di lavorare meglio". Il consiglio di dedicare un poco di tempo alla lettura di questo Libretto di Uso e Manutenzione nasce dal desiderio di aiutarLa a prendere confidenza con il Suo nuovo apparecchio; desiderio che siamo certi Lei condividerà pienamente. Le auguriamo buon lavoro.

GRUPPO CIMBALI S.p.A.

Dear Customer, We congratulate with you for your new Faema. With this purchase you’ve chosen an up to date apparatus, built after the most advanced principles of modern technology, a unit, which gives you not only a perfect synthesis of efficiency and functonality, but puts also at your disposal everything you need for a good working. The advice we give you of spending a bit of your time in reading this manual comes from our desire of helping you in reaching a good knowledge of your new apparatus. We’re sure of finding you of the same advice. With our best wishes of a good work.

GRUPPO CIMBALI S.p.A.

Sehr geehrter Kunde, Wir gratulieren lhnen zur lhrer neuen Faema und heissen sie in unserem Kundenkreis willkommen. Mit diesem Gerät haben Sie eine Apparat ausgewählt, die nach den letzten technischen Entwicklungen auf diesem Sektor gebaut wurde: eine Apparat die mehr als die perfekte Synthese zwischen Leistungsfähigkeit und Funktionalität anbietet: nämlich die Gewissheit, ein betriebsicheres, seinen Aufgaben gewachsenes Gerät zu besitzen. Wir empfehlen lhnen dieses Handbuch zum Studium, wissend, dass Sie damit lhre Kenntnisse über lhre neu Apparat vertiefen können. Wir verbleiben mit unseren besten Wünschen für ein gutes Arbeiten mit lhrem neuen Gerät.

GRUPPO CIMBALI S.p.A.

Cher Client, Nous vous félicitons pour l’acquisition de votre nouvelle Faema. Avec cet achat vous avez choisi une appareil moderne, construite selon les principes les plus avancés de la technique d’aujourd’hui, une appareil qui vous offre une parfaite synthèse d’efficacité et de fonctionnalite et qui met ê votre disposition tout ce dont vous avez besoin pour obtenir un bon travail. Le conseil que nous vous donnons de consacrer un peu de votre temps à la lecture de cette brochure vient du désir que nous avons de vous aider à atteindre une bonne connaissance de votre nouvelle appareil. Nous sommes certains que vous serez du même avis. Avec nos meilleurs souhaits de bon travail.

GRUPPO CIMBALI S.p.A.

Estimado Cliente, nos felicitamos con Usted para su nueva Faema. Con esta compra Usted ha escogido un aparato a la vanguardia, construido según los principios mas adelantados de la técnica moderna; un aparato que no sólo le ofrece una perfecta eficiencia y funcionalidad, mas también le da todo lo que Usted necesita para alcanzar la garantía de un buen trabajo. Le aconsejamos de poner un poco de su atención en la lectura de este manual, consejo que nos viene del deseo de aiudarle a lograr un buen conocimiento de su nuevo aparato. Estamos seguros que Usted tiene la misma opinión. Con un deseo particular de buen trabaio

GRUPPO CIMBALI S.p.A.

Exmª. Senhora, Exm°. Senhor, Felicitamo-nos e a si pela sua nova Faema. Com deste acquisição escolheu um aparelho de vanguarda, construído segundo os mais avançados principios da técnica moderna, um aparelho que está não somente em condições de lhe oferecer uma sintese perfeita de eficiência e funcionalidade, mas põe à sua disposição todos os instrumentos para dar-lhe a "segurança de trabalhar melhor". O conselho de dedicar um pouco de tempo à leitura deste livreto de uso e manutenção nasce do desejo de o ajudar a tomar familiaridade com a suo novo aparelho; desejo que estamos certos partilhará plenamente. Desejamos-lhe bom trabalho.

GRUPPO CIMBALI S.p.A.

Manuale - Manual - Manuel - Handbuch - Manual - Manual

Leggere attentamente le avvertenze contenute nel

presente manuale, prima di utilizzare o manipolare in qualsiasi modo l'apparecchio, in quanto forniscono importanti indicazioni riguardanti la sicurezza d'uso della stessa. Questo apparecchio è previsto per la macinatura di caffè in grani e la dosatura di caffè macinato da impiegare nelle macchine per caffè espresso. Ogni utilizzazione diversa da quella sopra descritta è impropria e può essere fonte di pericolo per persone e macchina. Il produttore non assume responsabilità alcuna in caso di danni risultanti da un uso improprio dell'apparecchio.

Read carefully the instructions in this manual before

using or handling the machine in any way. The manual contains important instructions regarding the safety precautions to be taken during use. This machine is used for grinding coffee beans and dosing the ground coffee for expresso coffee machines. Uses of the machine other than that described above may be dangerous to persons and damage the machine. The manufacturer declines all responsibility for any damages caused by improper use of the machine.

Lesen Sie die vorliegenden Anweisungen vor dem

Anschluß oder dem Betrieb des Gerätes genau durch, da sie wichtige Angaben zur sicheren Bedienung und Wartung enthalten. Das Gerät wurde zum Mahlen von Bohnenkaffee sowie zur Dosierung des gemahlenen Kaffees für den Einsatz in Espressokaffeemaschinen entwickelt. Jeder anderweitige Gebrauch des Gerätes gilt als unzulässig und beinhaltet das Risiko einer Gefährdung von Personen sowie einer Beschädigung des Gerätes. Der Hersteller übernimmt keine Haftung im Fall von Schäden, welche auf einen unzulässigen Einsatz des Gerätes zurückzuführen wären.

Lire attentivement les informations contenues dans

ce manuel avant que vous n’utilisiez et que vous ne manipuliez votre appareil de manière erronnée. En effet, ces informations vous fourniront d’importantes indications concernant la sécurité d’utilisation de votre appareil. Cet appareil est utilisable pour le moulage de café en grain et le dosage du café moulu à utiliser dans les machines pour caffés espresso. Toute opération différente de celle qui est indiquée ci-dessus ne peut être effectuée car elle pourrait être la source de dangers pour les personnes et pour l’appareil même. Le producteur ne s’assume aucune responsabilité dans le cas de dommages provenant d’une utilisation incorrecte de l’appareil.

Leer detenidamente las advertencias contenidas en

el presente manual antes de utilizar o manipular de cualquier forma el aparato, ya que proporcionan importantes indicaciones sobre la seguridad para el uso del mismo. Este aparato ha sido realizado para moler café en granos y dosificar el café molido que se utiliza en las máquinas de café exprés. Cualquier empleo diferente del anteriormente indicado es impropio y puede ser fuente de peligro para las personas y la máquina. El productor no se asume ninguna responsabilidad en el caso de daños causados por un uso impropio del aparato.

Ler atentamente as advertências contidas neste

manual, antes da utilização ou manuseamento do aparelho, por fornecerem indicações importantes relativas à segurança de utilização do mesmo. Este aparelho destina-se à moedura de café em grão e ao doseamento do café moído, a utilizar na máquina de café expresso. Toda e quaisquer utilização diferente da acima descrita é imprópria, podendo ser fonte de perigo para as pessoas e para a própria máquina. O produtor não é responsável por prejuízos decorrentes do uso impróprio do aparelho.

I GB

MPN

Pag. - Page

Page - Seite

Pag. - Pag.

Descrizione - Description - Description Beschreibung - Descripcíon - Descrição

Installazione - Installation - Installation Installation - Instalación - Instalação

Messa fuori servizio definitiva - Dismantling the machine Mise hors service definitive - Endgültige Ausserbetriebstellung Interrupción definitiva del servicio - Colocação fora de serviço definitiva

Uso - Dichiarazione di Conformità CE

Use - EC Declaration of Conformity

Usage - Certificat de Conformité CE

Gebrauch - EG - Konformitätserklärung

Uso - Declaraciòn de Conformidad CE

Uso - Declaração de Conformidade CE

Indice - Index - Index - Inhaltsverzeichnis - Indice - Indice

Descrizione - Description - Description - Beschreibung - Descripcíon - Descrição

MPN

14 16

Legenda - Legend - Legende - Legende - Leyenda - Legenda

I GB

LEGEND

1 Receptacle lid 2 Coffee beans receptacle 3 Receptacle door 4 Grinder-adjustment ring 5 Coffee distributor lid 6 Ground coffee distributor 7 Coffee tamper 8 Mechanical stroke counter 9 Ground coffee distribution lever 11 On-off switch 12 Filter basket bracket 13 Ground coffee collection tray 14 Data label 15 Ring (4) locking and unlocking pin 16 Unipotential terminal 17 Dosage regulation screw

LEGENDE

1 Couvercle trémie 2 Trémie café en grains 3 Fermeture trémie 4 Collier de réglage de moulage 5 Couvercle doseur 6 Doseur café moulu 7 Pressoir 8 Compte-coups mécanique 9 Levier de distribution café moulu 11 Interrupteur général 12 Fourche support porte-filtre 13 Plateau de recueil du café moulu 14 Plaquette d’informations 15 Tige de blocage/déblocage du collier

(4) 16 Câble équipotentiel 17 Vis de réglage des doses

LEGENDE

1 Abdeckung Trichter 2 Trichter zur Kaffeebohneneinfüllung 3 Trichterverriegelung 4 Mahleinstell-Nutmutter 5 Abdeckung Dosierer 6 Dosierer für gemahlenen Kaffee 7 Andrücker 8 mechanisches Zählwerk 9 Hebel zur Verteilung des

gemahlenen Kaffees

11 Hauptschalter 12 Filterhaltergabel 13 Tablett zur Sammlung des

gemahlenen Kaffees

14 Typenschild 15 Sperr-/Entsperrbolzen für die

Einstellung des Mahlfeinheitsgrades

16 Klemme equipotentialer Anschluß 17 Schraube zur Dosiereinstellung

LEGENDA

1 Tampa tremonha 2 Tremonha café em grão 3 Grade tremonha 4 Bucoa regolação mós 5 Tampa doseadora 6 Doseador café moído 7 Pisa-café 8 Contador de impulsos mecânico 9 Alavanca distribuição do café moído 11 Interruptor geral 12 Forquilha suporte porta-filtro 13 Tabuleiro recolha café moído 14 Placa dados 15 Pino de bloqueio/desbloqueio

bucha (4) 16 Borne equipotencial 17 Parafuso regulação dose

LEYENDA

1 Tapadera tolva 2 Tolva café en granos 3 Cierre tolva 4 Virola regulación molinillo 5 Tapadera dosificador 6 Dosificador café molido 7 Prensa 8 Cuentagolpes mecánico 9 Palanca distribución café molido 11 Interruptor general 12 Horquilla soporte portafiltro 13 Bandeja recogida café molido 14 Tarjeta datos 15 Perno bloqueo/desbloqueo virola (4) 16 Borne equipotencial 17 Tornillo regulación dosis

LEGENDA

1 Coperchio tramoggia 2 Tramoggia caffè in grani 3 Serranda tramoggia 4 Ghiera regolazione macine 5 Coperchio dosatore 6 Dosatore macinato 7 Pressino 8 Contacolpi meccanico 9 Leva distribuzione macinato 11 Interruttore generale 12 Forcella supporto portafiltro 13 Vassoio raccolta macinato 14 Targa dati 15 Perno bloccaggio/sbloccaggio

ghiera (4) 16 Morsetto equipotenziale 17 Vite regolazione dose

Installazione - Installation - Installation - Installation - Instalación - Instalação

ATTENZIONE

L'installazione, lo smontaggio e le regolazioni devono essere eseguite esclusivamente da personale tecnico qualificato.

Nel caso si riscontrassero tracce di caffè, queste sono dovute alle operazioni di collaudo eseguite in fabbrica.

ATTENTION

Installation, disassembly and setting should be carried out by qualified technical personnel only.

If traces of coffee are found, this is consequent to testing operations performed in the factory .

ACHTUNG!

Die Installation, die Demontage und die Einstellung des Gerätes darf nur durch entsprechend qualifizierte Fachkräfte vorgenommen werden.

Sollten Kaffeespuren zu sehen sein, so wären diese auf die im Rahmen der werkseitigen Abnahme ausgeführten Vorgänge zurückzuführen.

ATTENTION

L’inst allation, le démont age et les réglages doivent être faits uniquement par le personnel technique qualifié et autorisé.

Dans le cas d'apparition de traces de café, ces dernières sont dues aux essais effectués en usine.

ATENCIÓN

Las operaciones de instalación, desmontaje y regulación tienen que ser realizadas por personal técnico capacitado.

En el caso de que se encontrasen restos de café, esto se debe a las operaciones de ensayo realizadas en fábrica.

ATENÇÃO

A instalação, a desmontagem e as regulações terão de ser executadas exclusivamente por pessoal técnico qualificado.

Caso se detectassem vestígios de café, estes são devidos às operações de ensaio realizadas na fábrica.

I GB

F D

E P

Installazione - Installation - Installation - Installation - Instalación - Instalação

INDICAZIONI PER L'INSTALLAZIONE

1. Leggere attentamente le avvertenze contenute nel presente libretto

in quanto forniscono importanti indicazioni riguardanti la sicurezza

di installazione, d'uso e di manutenzione. Conservare con cura

questo libretto per ogni ulteriore consultazione.

2. Questo apparecchio dovrà essere destinato solo all'uso per il quale

è stato espressamente concepito. Il costruttore non può essere

considerato responsabile per eventuali danni derivanti da usi impropri,

erronei ed irragionevoli.

3. Dopo aver tolto l'imballaggio assicurarsi dell'integrità

dell'apparecchio. Gli elementi dell'imballaggio (sacchetti in plastica,

polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla

portata dei bambini in quanto potenziali fonti di pericolo.

4. Prima di collegare l'apparecchio accertarsi che i dati di targa siano

rispondenti a quelli della rete di distribuzione elettrica.

5. L'apparecchio deve essere appoggiato su una superficie piana e

stabile, ad una distanza minima di 20 mm dalle pareti e dalla superficie

d'appoggio. Deve avere il collegamento di alimentazione (energia

elettrica) nelle immediate vicinanze.

La temperatura ambiente deve essere compresa tra 0 e 32°C.

6. All'installazione occorre prevedere un interruttore onnipolare con

distanza di apertura dei contatti uguale o superiore a 3 mm e una

protezione da corrente di dispersione con valore pari a 30 mA.

7. La sicurezza elettrica di questo apparecchio è assicurata soltanto

quando lo stesso è correttamente collegato ad un efficace impianto

di messa a terra come previsto dalle vigenti norme di sicurezza

elettrica. E' necessario verificare questo fondamentale requisito di

sicurezza e, in caso di dubbio, richiedere un controllo accurato

dell'impianto da parte di personale professionalmente qualificato. Il

costruttore non può essere considerato responsabile per eventuali

danni causati dalla mancanza di messa a terra dell'impianto.

8. In generale è sconsigliabile l'uso di adattatori, prese multiple e/o

prolunghe. Qualora il loro uso si rendesse indispensabile è necessario

utilizzare solamente adattatori semplici o multipli e prolunghe conformi

alle vigenti norme di sicurezza, facendo però attenzione a non

superare il limite di portata in valore di corrente, marcato

sull'adattatore semplice e sulle prolunghe, e quello di massima

potenza marcato sull'adattatore multiplo.

9. Per evitare surriscaldamenti pericolosi, si raccomanda di svolgere

per tutta la sua lunghezza il cavo di alimentazione.

10. Per salvaguardare le caratteristiche di funzionalità e di sicurezza,

si raccomanda di non lasciare l'apparecchio esposto ad agenti

atmosferici (pioggia, sole, gelo).

11. Non installare in locali (cucine) in cui sia prevista la pulizia mediante

getti d'acqua. In ogni caso, evitare di pulire l'apparecchio con getti

d'acqua.

12. Non ostruire le aperture o fessure di ventilazione o di smaltimento

calore.

13. In caso di danneggiamento del cavo di alimentazione, lo stesso

deve essere sostituito solo dall'assistenza tecnica autorizzata.

NOTICE FOR THE SERVICEMAN

1. Carefully read the instruction herein, which contain important information for safe installation, use and maintenance. Keep this booklet on hand for further reference.

2. This appliance shall only be used for its specific purpose. The manufacturers shall not be liable for damages due to improper, wrong or unreasonable use.

3. Unpack and check machine for soundness. Do not leave packaging components ( plastic bags, expanded polystyrene, nails, etc.) within children's reach, as they represent potential hazards.

4. Prior to plugging in, check that nameplate data correspond with those of the electric mains.

5. This appliance should be placed on a stable flat surface with the bodywork at a minimum distance of 20 mm from the supporting surface. The electricity supply connection should be close to the machine. Room temperature must range between 0 and 32°C (32÷89.6°F).

6. Install an omnipolar switch with minimum 3 mm. gap between contacts and 30 mA dispersion-current protection.

7. This appliance is electrically safe only when properly earthed as set forth in the current electric safety specifications. Check for compliance and, when in doubt, have the wiring thorougly inspected by skilled personnel. The manufacturers shall not be liable for any damage caused by faulty earting.

8. Using adapters, multiple plugs and cable extensions is not recommended. Should they be indispensable, use simple or multiple adapters and extensions that comply with the current safety regulations, take care not to exceed the limit current load shown on simple adapters and extensions, and the limit power load shown on multiple adapters.

9. T o prevent dangerous overheating, uncoil the power cable to its full length.

10. To ensure correct operation and safety, the appliance should not be exposed to outdoor weather conditions (rain, sun, ice).

11. Do not install in rooms (kitchens) cleaned using water jets. At any

rate, avoid cleaning the machine with water jets.

12. Do not plug or clog the ventilation and heat-exhausting louvres.

13. If the machine’s electrical cord is damaged, it should be replaced.

This should only be done by an authorized service technician.

Installazione - Installation - Installation - Installation - Instalación - Instalação

INDICA TIONS POUR L'INSTALLA TION

1. Lire attentivement les avertissements contenus dans le présent livret du fait qu'ils fournissent d'importantes indications concernant la sécurité d'installation, d'utilisation et d'entretien. Conserver ce livret avec soin pour toute consultation ultérieure.

2. Cet appareil dévora être employé seulement par l'usage par le quel a été expressivement construit. Le constructeur ne peut être tenu pour responsable des dommages éventuels provoqués par usage impropres, erronées où non corrigés.

3. Après avoir retiré l'emballage, s'assurer de l'intégrité de l'appareil. Les éléments de l'emballage (sachets de plastique, polystyréne expansé, clous, etc.) ne doivent pas être laissées à la portée des enfants dans la mesure où ils constituent des sources de danger potentielles.

4. Avant de brancher, l'appareil s'assurer que les donnée de la plaque correspondent à celles du réseau de distribution électrique et hydrique.

5. L'appareil doit être plaçée sur une surface plate et stable. Elle doit avoir les connexions d’alimentation (énergie électrique) à un endroit très proche. La température ambiante doit être comprise entre 0 et 32°C.

6. Lors de l'installation, il convient de prèvoir un interrupteur omnipolaire avec un écartement des contacts supérieur ou égal à 3 mm et protection contre la dispersion de courant ayant une valeur égale à 30 mA.

7. La sécurité électrique de cet appareil est assurée seulement lorsqu'il est correctement raccordé à une installation de mise à terre efficace, comme prévu par les normes de sécurité électrique en vigueur. Il est nécessaire de vérifier cette condition fondamentale de sécurité et, en cas de doute, de demander un contrôle complet de l'installation par du personnel professionnellement qualifié. Le constructeur ne peut être tenu pour responsable des dommages éventuels provoqués par la non mise à terre de l'installation.

8. En géneral, il est déconseillé d'utiliser des adaptateurs, prises multiples et/uo des rallonges. S'avérerait au cas où leur utilisation indispensable, il est nécessaire d'utiliser seulement des adaptateurs simples ou multiples et des rallonges conformes aux normes de securité en vigueur, en prêtant cependant attention à ne pas dépasser la limite de débit maximum en valeur de courant, indiquée sur l'adaptateur simple et sur les rallonges, ou celle de puissance maximum figurant sur l'adaptateur multiple.

9. Afin d'éviter des surchauffes dangereuses, on recommande de dérouler le câble d'alimentation sur toute sa longueur.

10. Pour sauve-garder les caractéristiques de bon fonctionnement et de sécurité de votre machine à café, il est recommandé de ne pas l’exposer à des agents atmosphériques tels que la pluie, le soleil, le gel, etc...

11. Ne pas installer votre machine à café dans des pièces (sur une cuisinière par exemple) où l’on prévoit un nettoyage par jets d’eau. De toute façon, éviter de nettoyer l’appareil par jets d’eau.

12. Ne pas obstruer les ouvertures ou fentes de ventilation et d'evacuation de la chaleur.

13. Si le câble d’alimentation est endommagé, s’adresser uniquement à un centre d’assistance technique autorisé pour le substituer.

ANGABEN ZUR INSTALLA TION

1. Die im vorliegenden Anleitungsheft enthaltenen Anweisungen sind aufmerksam zu lesen, da sie wichtige Hinweise zur Installation, Bedienungs- und Wartungssicherheit liefern. Dieses Anleiungsheftt ist zum späteren Nachschlagen sorgfältig aufzubewahren.

2. Dieses Gerät darf ausschließlich nur für den vorgesehenen Verwendungszweck eingesetzt werden. Der Hersteller kann nicht für eventuelle eintretende Schäden herangezogen werden, die auf unsachgemäßen, fehlerhaften oder fahrlässigen Gebrauch zurückzuführen sind.

3. Nach Entfernung des Verpackungsmaterials ist das Gerät auf Unversehrtheit zu überprüfen. Das Verpackungsmaterial (Kunststoffbeutel, Styropor, Nägel usw .) kann für Kinder gefährlich sein - halten Sie es von ihnen fern.

4. Bevor Sie das Gerät anschließen, vergewissern Sie sich, daß die Angaben auf dem Typenschild den Lieferwerten des Stromentsprechen.

5. Stellen Sie das Gerät auf eine stabile und ebene Fläche. Vergewissern Sie sich, daß der Stromanschluss um unmittelbarer Nähe der Aufstellungsfläche vorhanden ist und daß eine weitere Fläche zur Ablage der Zubehörteile, zur V erfügung steht. Die Umgebungstemperatur muß im Bereich 0 bis 32°C liegen.

6. Bei der Installation des Geräts ist ein allpoliger Schalter mit einer Kontaktöffnungsweite von mindestens 3 mm. vorzusehen und fehlerstromschutz für 30 mA..

7. Die elektrische Betriebssicherheit dieses Geräts ist nur gewährleistet, wenn es sachgerecht mit einer wirksamen Erdschlußanlage verbunden ist, wie von den einschlägigen Bestimmungen zur Sicherheit von Elektroanlagen vorgesehen. Es muß garantiert sein, daß diese grundlegende Sicherheitsanforderung erfüllt wird; lassen Sie im Zweifelsfall eine sorgfältige Kontrolle der Elektroanlage durch qualifiziertes Fachpersonal vornehmen. Der Hersteller kann nicht für eventuelle Schäden herangezogen werden, die auf mangelnde Erdung der Elektroanlage zurückzuführen sind.

8. Vom Gebrauch von Stecker-Adaptern, Mehrfachsteckern und/oder Verlängerungskabeln wird allgemein abgeraten. Sollte ihre Verwendung unerläßlich sein, dürfen ausschließlich Ein- bzw. Mehrfach-Adapter und Verlängerungskabel benutzt werden, die den einschlägigen Sicherheitsbestimmungen entsprechen; man muß jedoch sicherstellen, daß bei Einfach-Adaptern und Verlängerungskabeln der darauf markierte Stromabgabe-Grenzwert nicht überschritten wird bzw. der markierte Leistungs-Höchstwert bei Mehrfach-Adaptern.

9. Um gefährliche Überhitzungen zu verhüten, empfiehlt es sich, das Speisungskabel in seiner ganzen Länge abzuwickeln.

10. Um eine einwandfreie Funktion und den sicheren Betrieb das Gerät zu gewährleisten, darf die Kaffeemühle keinen kritischen Umgebungsbedingungen (Regen, starke Sonneneinstrahlung, Frost) ausgesetzt werden.

11. Stellen Sie die Maschine nicht in Räumen auf (Küche), in denen eine Reinigung mittels Wasserstrahl vorgesehen ist. In jedem Fall darf die Maschine nicht mittels Wasserstrahlen gereinigt werden.

12. Die Öffnungen oder Schlitze zur Belüftung bzw. zur Wärmeableitung sind frei zu halten.

13. Wenn das Netzkabel beschädigt wird, darf es nur durch einen autorisierten Kundendiensttechniker ersetzt werden.

Installazione - Installation - Installation - Installation - Instalación - Instalação

INDICACIONES PARA LA INST ALACIÓN

1. Leer atentamente las advertencias contenidas en el presente manual ya que las mismas suministran importantes indicaciones con respecto a la seguridad de instalación, de uso y de manutención. Conservar con cuidado este manual para cualquier ulterior consulta.

2. Este aparato deberá ser destinado solo par el uso por el cual ha sido expresamente concebido. El fabricante no puede ser considerado responsable de los eventuales daños derivados por usos impropios, erróneos o irracionales.

3. Después de haber quitado el embalaje, controlar la integridad del aparato. Los elementos del embalaje ( bolsitas de plástico, poliestirol expandido, clavos, etc. ) no deben ser dejados al alcance de los niños ya que constituyen potenciales fuentes de peligro.

4. Antes de conectar el aparato, controlar que los datos de la placa correspondan a los de la red de distribución eléctrica.

5. Este aparato se tiene que apoyar sobre una superficie plana y estable, a una distancia mínima de 20 mm de las paredes y de la superficie de apoyo. La conexion de alimentación (energía eléctrica) tiene que ser cerca de l'aparato. La temperatura ambiente tiene que estar incluida entre 0 y 32°C.

6. En el momento de la instalación es necesario preveer un interruptor omnipolar con distancia de abertura de los contáctos igual o superior a 3 mm e una proteccion contra corriente de dispersion con valor de 30 mA.

7. La seguridad eléctrica de este aparato está aseguranda solamente cuando el mismo se halla correctamente conectado con una eficaz instalación de puesta a tierra, según lo previsto por las normas de seguridad eléctrica en vigor. Es necesario controlar este fundamental requisito de seguridad y, en caso de duda, requerir un cuidadoso control de la instalación por parte de personal profesionalmente cualificado. El fabricante no puede ser considerado responsable de los eventuales daños causados por la falta de puesta a tierra de la instalación.

8. En general no es aconsehable el uso de adaptadores, tomas múltiples y/o extensiones. En el caso de que el uso de los mismos fuera indispensable, es necesario utilizar solamente adaptadores simples o múltiples y extensiones conformes a las normas de seguridad en vigor, prestando atención a no superar el limite de alcance en valor de corriente, marcado en el adaptador simple o en las extensiones, o el de maxima potencia marcado en el adaptador múltiple.

9. Para evitar peligrosos recalentamientos, se recomienda desenvolver en toda su longitud el cable de alimentación.

10. Para salvaguardar las características de funcionalidad y de seguridad, se aconseja no dejar l'aparato expuesto a la acción de los agentes atmosféricos (lluvia, sol, hielo).

11. No instalar en locales (cocinas) en los que se prevea la limpieza mediante chorros de agua. En cualquier caso, evitar la limpieza del aparato con chorros de agua.

12. No obstruir las aberturas u orificios de ventilación o de dispersión de calor.

13. En caso de que el cable de alimentación resulte dañado, el mismo debe ser substituido sólo por la asistencia técnica autorizada.

INDICAÇÕES PARA A INSTALAÇÃO

1. Ler atentamente todas as advertências contidas na presente publicação as quais fornecem indicações importantes relativas à segurança da instalação, uso e manutenção. Conservar devidamente esta publicação para futuras consultas.

2. Este aparelho deverá ser usado apenas para a finalidade para a qual foi especificamente concebido. O construtor não pode ser considerado responsável por eventuais danos derivados de usos impróprios, errados ou irracionais.

3. Depois de se ter retirado a embalagem, controlar que o aparelho se encontre em perfeitas condições. Os vários componentes da embalagem ( sacos de plástico, esferovit, agrafes, etc. ) devem ser mantidos fora do alcance das crianças dado que se podem demonstrar muito perigosos

4. Antes de ligar o aparelho verificar que os dados da placa correspondam aos da rede de distribuição eléctrica.

5. Este aparelho deve ser apoiada sobre uma superfície plana e estável e a uma distância de 20 mm das paredes e da superfície de apoio. A ligaçõe de alimentação (energia eléctrica) deve ficar muito próxima. A temperatura ambiente tem de ser entre os 0 e os 32°C.

6. É necessário montar na instalação um interruptor omnipolar com uma distância entre os contactos igual ou superior a 3 mm, uma protecção da corrente de dispersão com valor igual a 30 mA.

7. A segurança eléctrica deste aparelho è garantida apenas quando o mesmo se encontra devidamente ligado a uma eficaz instalação de terra, tal como previsto pelas vigentes normas de segurança. É necessário verificar esta importante norma de segurança e, no caso de dúvida, solicitar um controle da instalação por parte de pessoal técnico profissionalmente qualificado. O fabricante não pode ser considerado responsável por eventuais danos causados pela falta de ligação á terra da instalação.

8. Em geral é desaconselhável o emprego de adaptadores, tomadas múltiplas e extensões. No caso em que o seu uso fosse indispensável é necessário usar apenas adaptadores simples ou múltiplos e extensões conformes às vigentes normas de segurança, prestando no entanto atenção a não ultrapassar o limite maximo de capacidade do valor da corrente, marcado sobre o adaptador simples ou sobre as extensões e aquele de potência máxima marcado sobre o adaptador múltiplo.

9. A fim de evitar sobreaquecimentos perigosos, recomenda-se utilizar o cabo eléctrico de alimentação completamente desenrolado.

10. Para proteger as características de funcionalidade e de segurança, recomenda-se não deixar este aparelho exposto aos agentes atmosféricos (chuva, sol, gelo).

11. Não instalar em locais (cozinha) em que a limpeza seja realizada mediante jactos de água. Seja como for, evitar limpar o aparelho com jactos de água.

12. Não obstruir a aberturas ou canais de ventilação e de dispersão do calor.

13. No caso de desarranjo do cabo de alimentação, o mesmo deve ser substituído apenas pela assistência técnica autorizada.

INTERRUTTORE:

!ONNIPOLARE CON DISTANZA DI APERTURA CONT A TTI 3 mm !PROTEZIONE DA CORRENTE DI DISPERSIONE CON V ALORE P ARI A 30 mA

INTERRUPTEUR:

!OMNIPOLAIRE, A VEC DIST ANCE D’OUVERTURE DES CONT ACTS ÉGALE À 3 !PROTECTION CONTRE LA DISPERSION DE COURANT A Y ANT UNE V ALEUR

ÉGALE À 30 MA.

SWITCH:

!SINGLE-POLE WITH 3mm CONT ACT OPENING !30 mA DISPERSI0N-CURRENT PROTECTION

SCHALTER:

!ALLPOLIGER SCHALTER MIT KONTAKTÖFFNUNGSWEITE VON 3 mm !FEHLERSTROMSCHUTZ FÜR 30 mA

INTERRUPTOR:

!OMNIPOLAR CON DISTANCIA DE APERTURA CONT ACT OS 3 mm !PROTECCION CONTRA CORRIENTE DE DISPERSION CON V ALOR DE 30 mA

INTERRUPTOR:

!INTERRUPTOR MULTIPOLAR COM UMA DISTÂNCIA DE ABER TURA DOS CONTA TOS DE 3 MM.

!PROTECÇÃO DA CORRENTE DE DISPERSÃO COM V ALOR IGUAL A 30 mA

! IMPIANTO CLIENTE ! BRANCHEMENTS, QUI DOIVENT

ÉTRE PRÉPARÉS P AR LE CLIENT ! CONNECTIONS WHICH MUST BE PREPARED BY THE CUSTOMER ! VOM KUNDEN ZU ERSTELLENDE ANSCHLÜSSE ! CONEXIONES, QUE DEBEN SER PREPARADAS POR EL CLIENTE ! CONEXÕES QUE DEVEM SER PREPARADAS PELO CLIENTE

MESSA A TERRA

MISE A TERRE

GROUNDING

ERDUNG

PUESTA A TIERRA

INSTALAÇÃO DE TERRA

OBBLIGATORIA OBLIGATOIRE COMPULSORY VORGESCHRIEBEN OBLIGATORIA OBRIGATORIA

RUMOROSITA' L'apparecchio non supera gli 80,1 dB NOISE The equipment does not exceed 80,1 dB BRUIT L'appareil ne depasse pas 80,1 dB GERÄUSCH Da s g erä t ü ber s c hre i t et 8 0 , 1 dB RUIDOSIDAD El aparato no supera los 80,1 dB RUIDO O aparelho não ultrapassa os 80,1 dB

COLLEGAMENTO ELETTRICO

Il Costruttore non risponde dei danni provocati da un non corretto collegamento elettrico. Ricordiamo inoltre la responsabilità dell'installatore nel caso di danni. Controllare inoltre:

- la tensione deve corrispondere a quella indicata sulla targa dati.

BRANCHEMENT ELECTRIQUE

Rappelons que le Fabricant ne répond pas des dommages provoqués par un mauvais branchement électrique. Rappelons en outre la responsabilité de l'installateur en cas de dégâts. Contrôler également:

- la tension doit correspondre á celle qui est indiquée sur la plaquette de données.

CONEXION ELECTRICA

Hacemos presente que el Constructor no responde de los daños causados por una instalación électrica defectuosa. Recordamos además la responsabilidad del instalador, en el caso de que se verificasen daños. Además hay que controlar:

- la tensión tiene que corresponder a la indicada en la placa con los datos.

ELECTRIC CONNECTION

Remember that the Manufacturer is not responsible for damages due to incorrect electrical connections and, furthermore, that the installer is responsible in case of damage. Besides the above, check:

- that the voltage corresponds to that indicated on the nameplate data.

STROMANSCHLUSS

Wir weisen erneut darauf hin, daß die der Hersteller keinerlei Haftung für Schäden übernimmt, die durch eine unsachgemäße Elektroanlage verursacht werden. Wir erinnern außerdem an die Haftbarkeit des Installateurs für eventuell enstehende Schäden. Ferner folgendes kontrollieren:

- ob die Netzspannung mit den Angaben des Typenschilds übereinstimmt.

LIGAÇÂO ELÉCTRICA

Lembramos que o Constructor não se responsabiliza por danos causados por uma incorreta instalação eléctrica. Lembramos ainda que o instalador pode ser responsável por eventuais danos. Controlar também:

- a tensão deve corresponder àquela indicada na placa com os dados técnicos.

I GB

F D

Installazione - Installation - Installation - Installation - Instalación - Instalação

LIGAÇÃO EQÜIPOTENCIAL

Este aparelho está equipado com um borne, colocado sob a sua base, para a ligação a um condutor externo eqüipotencial. Uma vez terminada a instalação é NECESSÁRIO efectuar este tipo de ligação:

- usar um condutor com uma secção nominal em

conformidade com as normas vigentes;

- ligar o borne, ver a figura. A falta de cumprimento desta norma de segurança alivia o fabricante de qualquer responsabilidade por avarias ou danos que poderiam ser causados a pessoas ou bens.

NOTA: NÃO LIGAR À LIGAÇÃO DE TERRA DA INST ALAÇÃO DE DISTRIBUIÇÃO ELÉCTRICA ENQUANTO O CONDUTOR DE LIGAÇÃO DE TERRA NÃO É CONSIDERADO UM CONDUTOR DE LIGAÇÃO EQÜIPOTENCIAL.

STROMANSCHLUSS MIT POTENTIALAUSGLEICH

Dieses Gerät ist unter dem Untergestell mit einer Anschlußklemme versehen, die mit einem externen Stromausgleichsleiter zu verbinden ist. Nach der Installation MUSS der Stromanschluß wie folgt vorgenommen werden:

- Einen Leiter verwenden, dessen Nennquerschnitt den

einschlägigen Unfallschutzbestimmungen entspricht;

- ihn wie in der Abbildung gezeigt an die Klemme

anschließen. Bei Nichtbeachtung dieses Sicherheitshinweises schließt der Hersteller jedwede Haftungsansprüche für Personenoder Sachschäden aus.

HINWEIS: NICHT AN DIE ERDUNG DER STROMZUFUHRANLAGE ANSCHLIESSEN, DA DER ERDUNGSLEITER EINES SPEISUNGSKABELS NICHT ALS AUSGLEICHSLEITER GEL TEN KANN.

CONEXION EQUIPOTENCIAL

Este aparato está preajustado con un borne ubicado debajo de la base para la conexión de un conductor externo equipotencial. Una vez terminada la instalación es NECESARIO efectuar este tipo de conexión:

- usar un conductor con una sección nominal conforme con

las normas vigentes.

- conectar al borne (ver figura). La falta de respeto de esta norma de seguridad exime al fabricante de toda responsabilidad por desperfectos o daños que puedan ser causados a personas o cosas.

NOTA: NO CONECTAR CON LA PUESTA A TIERRA DE LA INST ALACION DE DISTRIBUCION ELECTRICA DADO QUE EL CONDUCTOR DE PUESTA A TIERRA EN UN CABLE DE ALIMENTACION NO ES CONSIDERADO UN CONDUCT OR DE CONEXION EQUIPOTENCIAL.

POTENTIAL-EQUALIZING CONNECTION

This connection, which is the one called for by several norms, avoids electrical potential differences building up between any equipment that may be installed in the same room. There is a terminal clip on the under side of the base of the machine to which an external potential-equalizing wire should be connected. This connection is ABSOLUTELY NECESSARY and must be made right after the machine is installed.

- Use a wire whose cross-sectional area conforms to the

existing norms.

- Make the terminal connection (see diagram) and then

connect the other end to the ground connections located

on the adjacent equipment. Failure to do observe these safety precautions will exempt the manufacturer from any responsibility as regards damage caused to persons or property.

NOTE: DO NOT CONNECT THE MACHINE’S TERMINAL CLIP TO THE MAINS GROUND TERMINAL BECAUSE THE GROUND TERMINAL OF ANY MAIN SOURCE OF ELECTRICAL POWER IS NOT CONSIDERED TO BE A POTENTIAL-EQUALIZING CONNECTION.

CONNEXION EQUIPOTENTIELLE

Ce raccordement, prévu par certaines normes, permet d'éviter les différences de niveau de potentiel électrique entre les masses des appareils installés dans une même pièce. Cet appareil poss de sous sa base d’une borne servant pour la connexion d’un conducteur externe équipotentiel. Une fois terminée l’installation, il est NECESSAIRE d’effectuer ce type de connexion:

- utiliser un conducteur ayant une section nominale

conforme aux normes en vigueur;

- relier à la borne (voir figure) et l'autre extrémité aux masses

des appareils adjacents. Le non-respect de cette norme de sécurité libère le fabricant de toute responsabilité en cas de panne ou de dommages causés aux personnes ou aux choses.

N.B.: NE PAS RELIER A LA TERRE DE L’INST ALLA TION DE DISTRIBUTION ELECTRIQUE CAR LE CONDUCTEUR DE TERRE D’UN CABLE D’ALIMENTA TION N’EST PAS CONSIDERE COMME ETANT UN CONDUCTEUR DE CONNEXION EQUIPOTENTIEL.

COLLEGAMENTO EQUIPOTENZIALE

Questo collegamento previsto da alcune norme, ha la funzione di evitare le differenze di livello di potenziale elettrico, tra le masse delle apparecchiature installate nello stesso locale. Questo apparecchio è predisposto con un morsetto posto sotto il basamento per il collegamento di un conduttore esterno equipotenziale. T erminata l'inst allazione è NECESSARIO eseguire questo tipo di collegamento:

- usare un conduttore avente una sezione nominale in

conformità con le norme vigenti.

- collegare al morsetto (vedi figura) e l'altro capo alle masse

delle apparecchiature adiacenti. La mancata attuazione di questa norma di sicurezza scagiona il costruttore da ogni responsabilità per guasti o danni che possano essere causati a persone o cose.

N.B. NON COLLEGARE ALLA MESSA A TERRA DELL'IMPIANTO DI DISTRIBUZIONE ELETTRICA IN QUANTO IL CONDUTTORE DI MESSA A TERRA IN UN CA VO DI ALIMENT AZIONE NON VIENE CONSIDERAT O UN CONDUTTORE DI COLLEGAMENTO EQUIPOTENZIALE.

Messa fuori servizio definitiva - Dismantling the machine - Mise hors service definitive

L’apparecchiatura elettrica non può essere smaltita

come un rifiuto urbano, ma è necessario rispettare la raccolta separata introdotta dalla disciplina speciale per lo smaltimento dei rifiuti derivanti da apparecchiature elettriche (dlg n 151 del 25/7/05. Appena sarà disponibile sulla G.U). Questi rifiuti sono raccolti a cura del consorzio Ecocaffé sito in Milano, via Scarsellini, 13 Tel. 0245416201, 0245418562; Fax 0245416240; e-mail marchini.roberto@tin.it, istituito per smaltire la macchina acquistata, una volta che sia giunta alla fine dell’utilizzo.

Le apparecchiature elettriche del GRUPPO CIMBALI sono contrassegnate da un simbolo recante un contenitore di spazzatura su ruote barrato. Il simbolo indica che l’apparecchiatura è stata immessa sul mercato dopo il 13 agosto 2005 e che deve essere oggetto di raccolta separata.

Lo smaltimento inadeguato o abusivo delle apparecchiature, oppure un uso improprio delle stesse, in considerazione delle sostanze e dei materiali contenuti può causare danni alle persone e all’ambiente. Lo smaltimento dei rifiuti elettrici che non rispetti le norme vigenti comporta l’applicazione di sanzioni amministrative e penali.

MESSA FUORI SERVIZIO DEFINITIV A Per la salvaguardia dell’ambiente procedere secondo la normativa locale vigente. Quando l’apparecchio non è più utilizzabile nè riparabile, procedere allo smontaggio delle parti per lo smaltimento differenziato dei componenti.

Electrical equipment cannot be disposed of as

ordinary urban waste: it must be disposed of according to the special EU directive for the recycling of electric and electronic equipment.

GRUPPO CIMBALI electrical equipment is marked with a

pictogram of a garbage can inside a barred circle. This symbol means that the equipment was sold on the market after August 13, 2005, and must be disposed of accordingly. Due to the substances and materials it contains, inappropriate or illegal disposal of this equipment, or improper use of the same, can be harmful to humans and the environment. Improper disposal of electric equipment that fails to respect the laws in force will be subject to administrative fines and penal sanctions.

L’appareillage électrique ne peut pas être jeté comme

un déchet urbain. En effet, il faut respecter le ramassage séparé introduit par la discipline visant à l’élimination des ordures dérivant d’appareillages électriques.

Les appareillages électriques du GRUPPO CIMBALI sont caractérisés par un symbole portant une benne à ordures sur roues barrée. Le symbole indique que l’appareillage a été mis sur le marché après le 13 août 2005 et qu’il doit faire l’objet de ramassage séparé. L’écoulement inadéquat ou abusif des appareillages ou encore une utilisation impropre de ces derniers, si l’on considère les substances et matériaux contenus dans ces appareillages, peut provoquer des dommages aux personnes ou à l’environnement. L’écoulement des déchets électriques qui ne respectent pas les normes en vigueur comporte l’application de sanctions administratives et pénales.

DISMANTLING THE MACHINE To protect the environment, please proceed in compliance with the local laws in force. When the machine can no longer be used or repaired, dismantle the parts for recycling and disposal.

MISE HORS SERVICE DEFINITIVE Pour la sauvegarde de l’environnement, procéder selon la normative locale en vigueur. Lorsque l’appareil n’est plus utilisé ni réparable, procéder au montage des parties pour le tri différencié des composants.

Endgültige Ausserbetriebstellung - Interrupción definitiva del servicio Colocação fora de serviço definitiva

Elektrische Geräte dürfen nicht in den normalen

Haushaltsmüll gegeben sondern müssen entsprechend der Bestimmungen zur Abfalltrennung als Industrieabfall gesondert entsorgt werden.

Die elektrischen Geräte der GRUPPO CIMBALI sind mit einem besonderen Kennzeichen (durchkreuzter Müllbehälter) versehen. Dieses Kennzeichen zeigt an, daß das Gerät nach dem 13. August 2005 in den Handel gebracht wurde und im Rahmen der Abfalltrennung als Industrieabfall gesondert entsorgt werden muß. Eine unangemessene oder nicht den gesetzlichen Vorschriften entsprechende Entsorgung von elektrischen Geräten sowie ein unsachgemäßer Einsatz kann aufgrund der Präsenz von gesundheitsschädlichen Substanzen u/o Materialien zu schweren Gesundheitsschäden und / oder zu einer schwerwiegenden Umweltbelastung führen. Jede nicht den einschlägigen Vorschriften entsprechende Entsorgung

von elektrischen Materialien beinhaltet die Verhängung von Geldbußen u/o strafrechtlichen Maßnahmen.

ENDGÜLTIGE AUSSERBETRIEBSETZUNG Hinsichtlich des Umweltschutzes gelten die am Aufstellungsort der Maschine gültigen Vorschrif ten. Wenn die Maschine nicht mehr benutzt und / oder repariert werden kann, müssen die verschiedenen Maschinenkomponenten ihrer jeweiligen Beschaffenheit getrennt und entsprechend entsorgt werden.

El aparato eléctrico no se debe eliminar como residuo

urbano, si no que es necesario respetar la recolección separada de residuos introducida por la Directiva especial para la eliminación de residuos derivados de equipos eléctricos

Los aparatos eléctricos del GRUPPO CIMBALI están marcados por un símbolo que representa un contenedor de basura sobre ruedas cruzado por una barra. El símbolo indica que el aparato fue introducido en el mercado después del 13 de agosto de 2005 y que debe ser objeto de recogida selectiva de residuos. La eliminación inadecuada o abusiva de los aparatos, o bien el uso impropio de los mismos, en razón de las sustancias y materiales que contienen, puede ser nociva para las personas y el medio ambiente. La eliminación de residuos eléctricos que no respete las normas vigentes conlleva la aplicación de sanciones administrativas y penales.

O equipamento eléctrico não pode ser eliminado

como lixo urbano, sendo necessário respeitar a recolha separada introduzida pelo regulamento especial para a eliminação do lixo decorrente de equipamentos eléctricos.

Os equipamentos eléctricos do GRUPPO CIMBALI são marcados por um símbolo representando um contentor do lixo sobre rodas barrado. O símbolo indica que o aparelho foi introduzido no mercado depois de 13 de Agosto de 2005 e terá que ser objecto de recolha separada. A eliminação inadequada ou abusiva dos equipamentos, ou um uso impróprio dos mesmos, em consideração das substâncias e dos materiais contidos pode causar prejuízo às pessoas e ao ambiente. A eliminação do lixo eléctrico que não respeite as normas em vigor implica a aplicação de sanções administrativas e penais.

COLOCAÇÃO FORA DE SERVIÇO DEFINITIVA Para a protecção do ambiente proceder de acordo com o regulamento local em vigor. Quando o aparelho já não poder ser utilizado nem reparado, proceder à desmontagem das peças para a eliminação diferenciada dos componentes.

INTERRUPCIÓN DEFINITIVA DEL SERVICIO Para la salvaguardia del ambiente hay que actuar en conformidad a la normativa local vigente. Cuando el aparato no se pueda volver a utilizar ni reparar, realizar el desmontaje de las partes para efectuar una eliminación diferenciada de los componentes.

EnglishEnglish

USE

Setting at work Use Cleaning and maintenance Cautions Maintenance and repair

22 23 24 25 26

INDEX

Page

Certification for materials in contact with food used in FAEMA products

We, GRUPPO CIMBALI S.P.A. hereby certify that the cleaning materials (used as specified in the manual) and the materials used in our products in contact with food, are suitable for foodstuff or substances for personal use, in compliance with law CE n° 1935/

2004.

CE Declaration of conformity

According to the EC Directives We, GRUPPO CIMBALI S.P.A. hereby declare that the design and construction of the machines designated below, are conform to the relevant safety and health requirements of the EC Directive. This declaration shall not apply to machines modified without constructor approval.

Machine type: refer to machine data Machine number: refer to machine data

Relevant EC Directives: 98/37/CE EC Machinery Directive

73/23/CEE, 93/68/CEE EC Low Woltage Directive 89/336/CEE EC Electromagnetic Compatibility Directive

Applied harmonized EN 292-1, EN 292-2, EN 55014-1, EN 55014-2, Standards: EN 60335-1, EN 60335-2-33, EN 61000-3-2, EN 61000-3-3

Source of applied standards: Via A. Manzoni 17, Binasco (Mi), Italy Date: 01.02.2006

Signature: ...............................................

Amministratore Delegato

EnglishEnglish

Setting at work

Preliminary procedures

Check to see that the hopper (2) is correctly located on the grinder-doser. Check to see that the shutter (3) is in the closed position. Fill the hopper (2) with coffee beans. Put the shutter (3) in the open position to allow the coffee beans to drop towaeds the grinders.

After having filled the hopper (2) with coffee beans, always put the cover (1) back on. Never use then grinder-doser when the cover (1) is not on the hopper (2) or is positioned in an incorrect manner.

Switching on

“Before switching on the machine, ensure that the mains switch is on”.

Turn switch (11) to position “1” to switch on the machine.

(Only for version A)

This machine has an automatic switch-off device that is activated each time the coffee distributor (6) is sufficiently full of ground coffee. By leaving the on-off switch (11) on position “1”, the coffee grinder-distributor will automatically start working again when the level of ground coffee needs to be topped up again.

At the end of the working day, switch of f the machine by turning the on-off switch (11) to position “0”.

OPEN

CLOSED

EnglishEnglish

Use

Removing the ground coffee

Position the coffee machine filter basket on the bracket (12) and push it until it comes into contact with the stock.

Pull the ground coffee distribution lever (9) towards yourself to obtain a dose of coffee (one dose corresponds to a cup of coffee) and allow the lever to return to its initial position automatically.

Turn the filter basket towards the coffee tamper (7) and press the coffee by pushing the coffee tamper down (7).

(Only for version A)

Continuous use for more than three minutes is signaled by a timer that stops the motor.

Regulation of the ground coffee dose

To regulate the ground coffee dose, turn the dose regulating screw (17).

To increase the amount of ground coffee turn clockwise. To decrease the amount of ground coffee turn anti-clockwise.

OPEN

CLOSED

Regulating the grind N.B. These operations must be performed with the appliance

off. The grade of the coffee grind is regulated by pressing pin

(15) downwards and with the other hand pressing the ring nut (4).

If the coffee is dispensed too slowly, the grind of the coffee beans is too fine. Turn the ring nut (4) clockwise to obtain a coarser grind (maximum two notches each time).

If the coffee is dispensed too quickly, the grind of the coffee beans is too coarse. Turn the ring nut (4) anticlockwise to obtain a finer grind (maximum two notches each time).

EnglishEnglish

Cleaning and maintenance

General

The coffee grinder-distributor machine must be cleaned periodically with special attention given to those parts that come into contact with the coffee. Follow these procedures when cleaning the machine: Always switch off the machine via switch (11) and cut off the mains electricity via the omnipolar switch.

Do not immerse the machine in water.

Cleaning the coffee beans receptacle (2)

Remove the coffee beans receptacle (2) from the coffee grinder-distributor and wash it with a damp cloth using products and procedures appropriate for objects that are in contact with foodstuffs, rinse thoroughly and dry. Ensure that the coffee beans receptacle (2) is perfectly dry before replacing it in the coffee grinder-distributor.

Cleaning the ground coffee distributor (6)

To clean the coffee distributor (6), first remove all the ground coffee, remove the lid (5) and with a brush, clean the inside surfaces and the dosing star, making the latter rotate.

Keep the brush in a closed, protected place and ensure that it is used only for cleaning the coffee grinder-distributor to avoid contamination with other substances.

Do not clean the coffee distributor and its parts with liquids or damp cloths.

Grinder cleaning

Before cleaning the grinders, note the position number of the regulation ring nut (4). Completely unscrew the ring clockwise. Use a brush to clean the grinders, the thread on the regulation ring nut (4) and the surrounding area. Screw the regulation ring nut completely until it touches the grinders. Turn the ring nut in the opposite direction to reach the position corresponding to the number noted before starting the operation. Do not clean the dose dispenser, the grinders and body of the grinder/dispenser with liquids or damp cloths.

External surface

Use a soft cloth and products containing NO ammonia or abrasives.

For correct application of the HACCP system, please follow the instructions in this paragraph.

EnglishEnglish

Caution

GENERAL The manufacturer declines all responsibility for damages

to persons or things due to improper use.

Never use the appliance with wet hands or bare feet. Ensure that the appliance is not used by children or persons

who have not been instructed in its correct use.

MACHINE CLOSE-DOWN

When the machine remains unattended for a long period of time (at night, during the weekly closing day or during holidays) the following operations shall be performed:

- Switch off switch (11).

- Switch off the mains switch.

- Empty the coffee beans receptacle (2) and the ground

coffee doser (6)

Non-compliance with these safety measures exonerates the manufacturer from all liability for malfunctions or damage to persons or things

MOTOR BLOCK MICROSWITCH

The safety system protecting against accidental contact with the grinders in operation consists of a device that interrupts the power supply combined with a safety guard.

A microswitch (A) is located underneath the top cover and can be operated from the outside through the special slot.

The microswitch control button (B) is pressed by a tab (C) outside the hopper support.

If the hopper is not inserted correctly or is removed, the tab (C) does not trigger the microswitch (A), which prevents the grinder/dispenser from functioning.

As a result, the hopper serves as protection and does not permit access to the grinder zone.

THERMAL PROTECTOR

The thermal protector cuts in if the motor gets overheated due to malfunction.

Allow the appliance to cool down before switching it on again. If the problem is repeated, call the authorized servicing

department.

TIMER

Only version A

The timer stops the power supply to the control circuits if the machine functions continuously for at least 3 minutes.

To restore normal operations, switch off and back on the grinder/dispenser switch (11).

The timer is very useful if the machine continues to run without coffee in the hopper and no worker has noticed the lack of coffee.

COFFEE STORAGE

Always use fresh coffee beans and store in jars or waterproof, sealed bags. Keep away from light sources and store in a cool, dry place.

Try to use up all the coffee in the doser at the end of the working day since it can lose its aroma and spoil.

EnglishEnglish

Maintenance and repair

The following measures are indispensable for ensuring operational and functional safety:

- Comply with all the manufacturer’s instructions.

- Ensure that specialized technicians periodically verify that the protection devices are intact and that all the safety devices function correctly (the first inspection should be made within 3 years and subsequently once yearly).

Grinder block

If the grinders stop functioning, normally due to accidental contact with foreign objects other than coffee, follow these steps.

Switch off the switch (11) and remove the power supply plug. If the grinder/dispenser has overheated due to a blocked

motor, wait 30 minutes before making repairs. Note the number corresponding to the position of the

regulation ring nut (4), which indicates the grinding level used.

- Remove the hopper (2)

- Unscrew the regulation ring nut (4)

- Remove the foreign object and carefully clean the grinders and the regulation nut thread with a brush.

- Carefully clean the regulation ring nut (4)

- Screw the ring nut completely until it touches the grinders.

Turn the regulation ring nut (4) in the opposite direction until it reaches the position corresponding to the number noted before removing the hopper (2).

Replace the hopper (2) and its cover (1). Insert the plug and switch on the switch (11).

Check grinding conditions. If in doubt concerning grinder efficiency, please contact a

qualified technician.

If the appliance does not function correctly, switch it off, turn off the mains switch and call the servicing department.

Only qualified and authorized servicing personnel should be called.

Use only original spare parts. Maintenance activities performed by unqualified personnel may jeopardize the safety of the machine.

If the electric cable is damaged, switch off the appliance and apply to the servicing department for a replacement.
