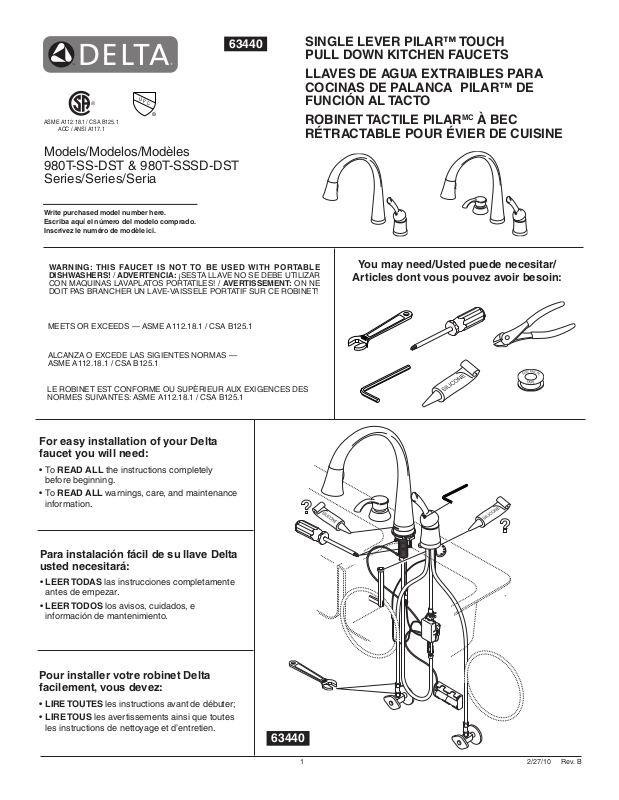

Factory Direct Hardware 980T-SD-DST User Manual [en, es, fr]

®

U

P

C

T

E

F

L

O

N

63440

SINGLE LEVER PILAR™ TOUCH
PULL DOWN KITCHEN FAUCETS

LLAVES DE AGUA EXTRAIBLES PARA
COCINAS DE PALANCA PILAR™ DE
FUNCIÓN AL TACTO

ASME A112.18.1 / CSA B125.1

ACC / ANSI A117.1

Models/Modelos/Modèles
980T-SS-DST & 980T-SSSD-DST
Series/Series/Seria

Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.

WARNING: THIS FAUCET IS NOT TO BE USED WITH PORTABLE
DISHWASHERS! / ADVERTENCIA: ¡SESTA LLAVE NO SE DEBE UTILIZAR

CON MAQUINAS LAVAPLATOS PORTATILES! / AVERTISSEMENT: ON NE
DOIT PAS BRANCHER UN LAVE-VAISSELE PORTATIF SUR CE ROBINET!

MEETS OR EXCEEDS — ASME A112.18.1 / CSA B125.1

ALCANZA O EXCEDE LAS SIGIENTES NORMAS —
ASME A112.18.1 / CSA B125.1

LE ROBINET EST CONFORME OU SUPÈRIEUR AUX EXIGENCES DES
NORMES SUIVANTES: ASME A112.18.1 / CSA B125.1

ROBINET TACTILE PILARMC À BEC
RÉTRACTABLE POUR ÉVIER DE CUISINE

You may need/Usted puede necesitar/

Articles dont vous pouvez avoir besoin:

For easy installation of your Delta
faucet you will need:

•ToREAD ALL the instructions completely

before beginning.

•ToREAD ALL warnings, care, and maintenance

information.

Para instalación fácil de su llave Delta
usted necesitará:

•LEER TODAS las instrucciones completamente

antes de empezar.

•LEER TODOS los avisos, cuidados, e

información de mantenimiento.

Pour installer votre robinet Delta
facilement, vous devez:

•LIRE TOUTES les instructions avant de débuter;

•LIRE TOUS les avertissements ainsi que toutes

les instructions de nettoyage et d’entretien.

63440

1

2/27/10 Rev. B

Backflow Protection System

Your Delta Faucet pull-down spout incorporates a backflow protection
system that has been tested to be in compliance with ASME A112.18.3
and ASME A112.18.1 / CSA B125.1. It incorporates two certified check
valves in series, which operate independently and are integral,
non-serviceable parts of the spray assembly.

DELTA® ELECTRONIC FAUCET LIMITED WARRANTY

All parts and finishes of the Delta® faucet are warranted to the original consumer purchaser to
be free from defects in material & workmanship for a period of 5 years. Delta Faucet Company
recommends using a professional plumber for all installation & repair.

Delta will replace, FREE OF CHARGE, during the warranty period, any part or finish that proves
defective in material and/or workmanship under normal installation, use & service. Replacement
parts may be obtained by calling 1-800-345-DELTA (in the U.S. and Canada) or by writing to:

In the United States: In Canada:
Delta Faucet Company Masco Canada
Product Service Technical Service Centre
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6

This warranty is extensive in that it covers replacement of all defective parts and even finish,
but these are the only two things that are covered. LABOR CHARGES AND/OR DAMAGE
INCURRED IN INSTALLATION, REPAIR, OR REPLACEMENT AS WELL AS ANY OTHER KIND
OF LOSS OR DAMAGES ARE EXCLUDED. Proof of purchase (original sales receipt) from
the original consumer purchaser must be made available to Delta for all warranty claims. THIS

Sistema de protección contra el contraflujo

Su llave de agua tipo deslizable Delta tiene un sistema de protección
contra el contraflujo, incorporado, que ha sido probado para cumplir con
los requisitos de ASME A112.18.3 y ASME A112.18.1 / CSA B125.1.
Este incorpora en la pieza de mano dos válvulas de retención o checa­doras certificadas en una serie, las cuales operan independientemente
y son piezas integrantes que no requieren servicio.

IS THE EXCLUSIVE WARRANTY BY DELTA FAUCE T COMPANY, WHICH DOES NOT
MAKE ANY OTHER WARRANTY OF ANY KIND, INCLUDING THE IMPLIED WARRANTY
OF MERCHANTABILITY.

This warranty excludes all industrial, commercial & business usage, whose purchasers are
hereby extended a five year limited warranty from the date of purchase, with all other terms of
this warranty applying except the duration of the warranty. This warranty is applicable to
Delta® faucets manufactured after January 1, 1995.

Some states/provinces do not allow the exclusion or limitation of incidental or consequential
damages, so the above limitation or exclusion may not apply to you. Any damage to this faucet as
a result of misuse, abuse, or neglect, or any use of other than genuine Delta® replacement parts
WILL VOID THE WARRANTY.

This warranty gives you specific legal rights, and you may also have other rights which vary from
state/province to state/province. It applies only for Delta® faucets installed in the United States of
America, Canada, and Mexico.

BATTERIES NOT INCLUDED.

© 2010 Masco Corporation of Indiana

GARANTÍA LIMITADA DEL GRIFO ELECTRÓNICO DE DELTA

Todas las piezas de la llave Delta® están garantizadas al consumidor comprador original de estar
libres de defectos de material y fabricación durante un período de 5 años. Delta Faucet Company
recomienda que use un plomero profesional para todas las instalaciones y reparaciones.

Delta reemplazará, LIBRE DE CARGO, durante el período de garantía, cualquier pieza o
acabado que pruebe tener defectos de material y/o fabricación bajo instalación normal, uso y
servicio. Piezas de repuesto pueden ser obtenidas llamando al 1-800-345-DELTA (en los
Estados Unidos y Canada) o escribiendo a:

En los Estados Unidos: En Canada:

Delta Faucet Company Masco Canada
Product Service Technical Service Centre
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6

Esta garantía es extensiva en lo que cubre el reemplazamiento de todas las piezas defectuosas y
hasta el acabado, pero éstas son las únicas dos cosas que están cubiertas. CARGOS DE LABOR
Y/O DAÑOS INCURRIDOS EN LA INSTALACIÓN, REPARACIÓN, O REEMPLAZAMIENTO
COMO TAMBIÉN CUALQUIER OTRO TIPO DE PÉRDIDA O DAÑOS ESTÁN EXCLUÍDOS.
Prueba de compra (recibo original de venta) del comprador consumidor original debe de ser

Dispositif anti-siphonnage

Le bec rétractable de votre robinet Delta comporte un dispositif
anti-siphonnage qui a été éprouvé et qui est conforme aux normes
ASME A112.18.3 et ASME A112.18.1 / CSA B125.1. Ce dispositif se
compose de deux clapets indépendants homologués, montés en série
dans le tube rigide, qui sont non réparables.

GARANTIE LIMITÉE DE ROBINET ÉLECTRONIQUE DE DELTA

Toutes les pièces du robinet Delta® sont protégées contre les défectuosités de matériau et les
vices de fabrication par une garantie de 5 ans. Delta recommande de faire appel à un plombier
compétent pour l'installation et la réparation du robinet.
Pendant la période de garantie, Delta remplacera GRATUITEMENT toute pièce ou tout fini,
présentant une défectuosité de matériau ou un vice de fabrication pour autant que l'appareil
ait été installé, utilisé et entretenu correctement. Pour obtenir des pièces de rechange, veuillez
communiquer par téléphone au numéro 1-800-345-DELTA (aux États-Unis ou au Canada)
et par écrit à l'une des adresses suivantes :

Aux États-Unis Au Canada
Delta Faucet Company Masco Canada
Product Service Centre de services techniques
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, Ontario N6A 4L6

La présente garantie s'applique au remplacement de toutes les pièces défectueuses, y compris
le fini, et elle ne couvre que ces éléments. LES FRAIS DE MAIN-D'OEUVRE ET (OU) LES
DOMMAGES PROVOQUÉS AU COURS DE L'INSTALLATION, DE LA RÉPARATION OU DU
REMPLACEMENT D'UN ÉLÉMENT AINSI QUE LES PERTES OU DOMMAGES DE TOUTE
AUTRE NATURE NE SONT PAS COUVERTS PAR LA GARANTIE. Toute réclamation en vertu de

®

disponible a Delta para todos los reclamos. ESTA ES LA GARANTÍA EXCLUSIVA DE DELTA
FAUCET COMPANY, QUE NO HACE CUALQUIER OTRA GARANTÍA DE CUALQUIER TIPO,
INCLUYENDO LA GARANTÍA IMPLÍCITA DE COMERCIALIZACIÓN.

Esta garantía excluye todo uso industrial, comercial y de negocio, a cuyos compradores se les
da una garantía limitada extendida de cinco años desde la fecha de compra, con todos los otros
términos de esta garantía aplicados, excepto el de duración de ésta. Esta garantía es aplicable a
las llaves de Delta® fabricadas después de Enero 1, 1995.

Algunos estados/provincias no permiten la exclusión o limitación de daños incidentales o
consecuentes, de manera que la limitación o exclusión arriba escrita puede no aplicarle a usted.
Cualquier daño a esta llave, resultado del mal uso, abuso, o descuido, o cualquier otro uso de
piezas de repuesto que no sean genuinas de Delta® ANULARÁN LA GARANTÍA.

Esta garantía le da derechos legales específicos, y usted puede, también tener otros derechos
que varían de estado/provincia a estado/provincia. Es aplicable sólo a las llaves Delta®
instaladas en los Estados Unidos de America, Canada y Mexico.

BATERÍAS NO INCLUIDAS.

© 2010 Masco Corporación de Indiana

®

la présente garantie doit être adressée à Delta, accompagnée de la preuve d'achat (original de la
facture) du premier acheteur. CETTE GARANTIE EST LA SEULE OFFERTE PAR DELTA FAUCET
COMPANY OU DELTA FAUCET CANADA, SELON LE CAS. ELLE EXCLUT TOUTE AUTRE
GARANTIE, Y COMPRIS LA GARANTIE IMPLICITE DE QUALITÉ MARCHANDE.
Les robinets installés dans un établissement industriel ou commercial ou dans une place
d'affaires sont protégés par une grantie étandue de cinq ans qui prend effet à compter de la
date d'achat. Toutes les autres conditions de la garantie de cinq ans sont identiques à celle de la
présente garantie. La présente garantie s'applique à tous les robinets Delta® fabriqués après le
1er janvier 1995.
Dans les États ou les provinces où il est interdit d'exclure ou de limiter les responsabilités à l'égard
des dommages indirects ou fortuits, les exclusions et les limites susmentionnées ne s'appliquent
pas. Les dommages résultant d'une mauvaise utilisation, d'une utilisation abusive de la négligence
ou de l'utilisation de pièces autres que des pièces d'origine Delta® RENDENT LA GARANTIE
NULLE ET SANS EFFET.
La présente garantie vous donne des droits précis qui peuvent varier selon votre lieu de résidence.
Elle ne s'applique qu'aux robinets Delta® installés aux États-Unis, au Canada et au Mexique.

PILES NON INCLUSES.

© 2010 Division de Masco Indiana

2

63440 Rev. B

Notes / Notas / Notes

3

63440 Rev. B

Notes / Notas / Notes

4

63440 Rev. B

1

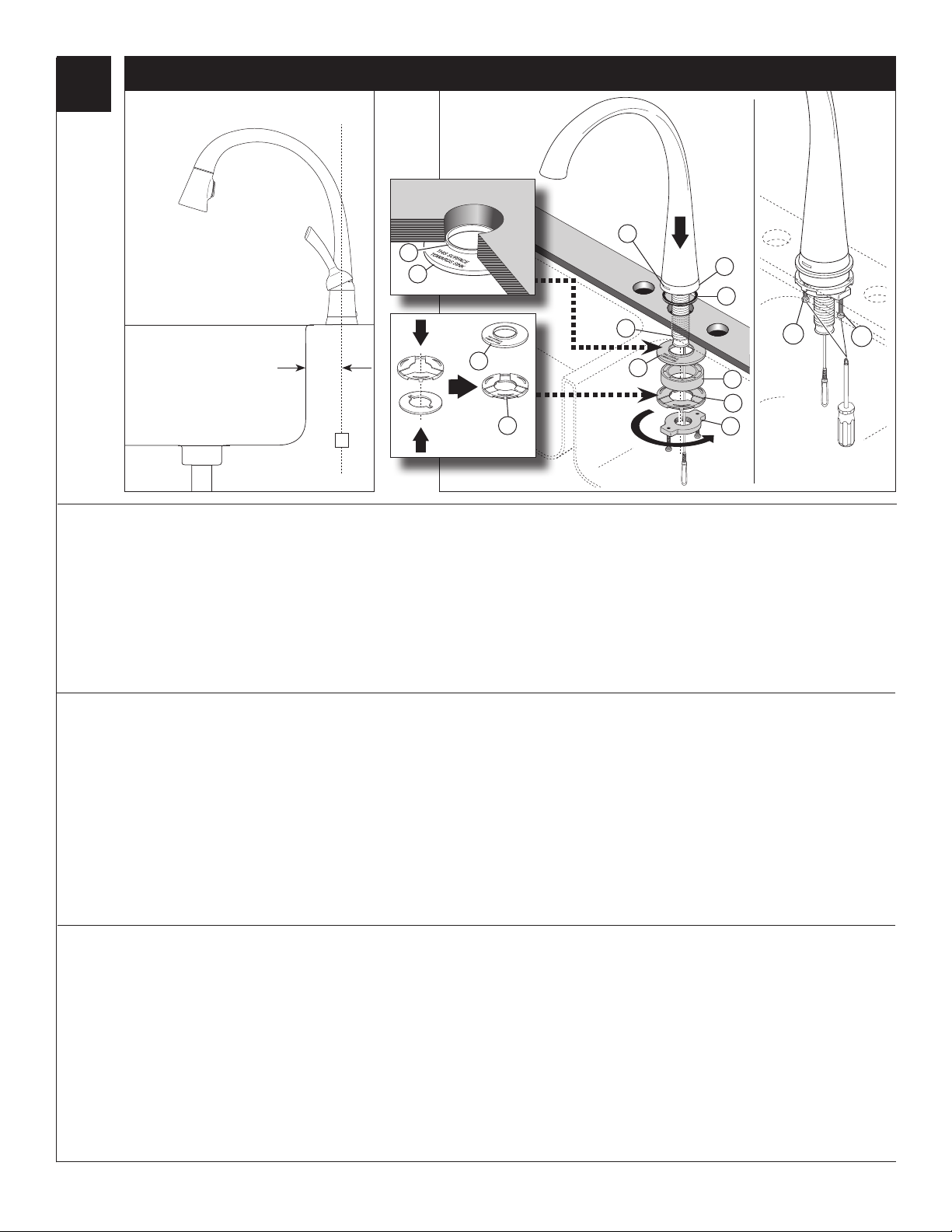

Top Mount Sinks / Instalación por Encima / Bâti supérieur

RP37490

8

1 1/4" Min. From Center Line

To Sink Bowl.

A

Spout Installation For Top Mount Sinks

NOTE: These faucets are designed to fit a maximum counter top thickness
of 2 1/2". The minimum distance from the center line (A) to the sink bowl
is 1 1/4".

If you are installing the faucet on a Stainless Steel or a thin sink,

*

use RP37490 Isolation Plate SUPPLIED WITH FAUCET in place of
isolation spacer (5).

SHUT OFF WATER SUPPLIES.

4

3

5

Place gasket (1) into groove of spout base (2). Snap metal washer and spout
insulating element (3) together. Position faucet on sink in center of mounting hole
(ensure light (4) on base is facing forward). Note: If surface is rough or uneven
use silicone under the gasket. Secure by installing isolation spacer (5),
mounting bracket / spout insulating element (3) and nut (6) onto the mounting
shank. Ensure spout insulating element is oriented “up” toward the underside of
the deck or sink. Hand tighten nut (6). Tighten jack screws (7) to secure spout;
but, do not overtighten. Note: In top mount sink application the sink

insulator (8) is NOT used.

2

1

7

3

6

7

Instalación Del Surtidor

NOTA: Estas llaves de agua / grifos están diseñadas para usar en encimeras
– muebles con un grosor de 2 1/2". The minimum distance from the center
line to the sink bowl is 1 1/4”.

Si va a instalar una llave de agua (grifo) de acero inoxidable o un

*

fregadero delgado, use el plato aislador RP37490 INCLUIDO CON LA LLAVE
DE AGUA en lugar del separador aislante (5).

CIERRE LOS SUMINISTROS DE AGUA.

Installation du bec

NOTE : Ces robinets sont conçus pour un comptoir ayant une épaisseur
maximale de 2 1/2 po. The minimum distance from the center line (A) to
the sink bowl is 1 1/4”.

Si vous installez le robinet sur un évier en acier inoxydable ou un évier

*

mince, utilisez la plaque d’isolation RP37490 FOURNIE AVEC LE ROBINET
au lieu de la cale d’espacement isolante (5).

INTERROMPEZ L’ARRIVÉE D’EAU

Coloque el empaque (1) en la muesca de la base del surtidor (2). Coloque a
presión, juntos, la arandela de metal y el elemento aislador (3) del surtidor.
Coloque la llave de agua en el fregadero en el centro del orificio de instalación
(asegúrese que la luz en la base (4) esté de frente). Fije instalando un separador
aislante (5), soporte de montaje / elemento aislante para el surtidor (3) y la tuerca
(6) sobre la espiga de montaje. Nota: Si la superficie está áspera o desnivelada
use silicón por debajo del empaque. Asegúrese que el aislador esté orientado
“encima de” hacia el superficie inferior de la cubierta o el fregadero. Apriete la
tuerca a mano (6). Apriete los tornillos para lámina (7) para fijar el surtidor; pero, no
apriete demasiado. En instalación por encima del fregadero NO se utiliza el

aislador (8).

Placez le joint (1) dans la rainure de la base du bec (2). Réunissez la rondelle en
métal et l’élément isolant du bec (3) en exerçant une pression sur ceux-ci. Placez
le robinet sur l’évier, dans le centre du trou de montage (assurez-vous que le
voyant sur la base (4) est orienté vers l’avant). Fixez le robinet en installant la cale
isolante (5), le support de montage isolant du bec (3) et l’écrou (6) sur la tige de
montage. Note : Si la surface est rugueuse ou inégale, appliquez du composé
d’étanchéité à la silicone sous le joint. Assurez que l’isolateur est orienté « vers
le haut de » vers le dessous de la plate-forme. Serrez l’écrou à la main (6). Serrez
les vis-vérins (7) pour fixer le bec, mais évitez de trop serrer. Lorsque l’évier est

monté sur le comptoir, l’isolateur d’évier (8) N’EST PAS utile.

5

63440 Rev. B
