Factory Direct Hardware 978-SD-DST User Manual [en, es, fr]

62818

U

P

C

ASME A112.18.1 / CSA B125.1

®

Models/Modelos/Modèles
955-DST, 955-SD-DST, 978-DST,
978-SD-DST, 978-WE-DST,
9955-DST, 9978-DST,
16955-SD-DST & 16970-SD-DST
Series/Series/Seria

Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.

SINGLE LEVER LELAND®
PULL DOWN KITCHEN FAUCETS

PALANCA DESLIZABLE LELAND

®

PARA LLAVES DE COCINA
ROBINETS MONOCOMMANDE LELAND

®

À BEC-DOUCHETTE RÉTRACTABLE POUR
ÉVIER DE CUISINE

WARNING: THIS FAUCET IS NOT TO BE USED WITH PORTABLE
DISHWASHERS! / ADVERTENCIA: ¡SESTA LLAVE NO SE DEBE UTILIZAR

CON MAQUINAS LAVAPLATOS PORTATILES! / AVERTISSEMENT: ON NE
DOIT PAS BRANCHER UN LAVE-VAISSELE PORTATIF SUR CE ROBINET!

MEETS OR EXCEEDS — ASME A112.18.1 / CSA B125.1

ALCANZA O EXCEDE LAS SIGIENTES NORMAS —
ASME A112.18.1 / CSA B125.1

LE ROBINET EST CONFORME OU SUPÈRIEUR AUX EXIGENCES DES
NORMES SUIVANTES: ASME A112.18.1 / CSA B125.1

For easy installation of your Delta
faucet you will need:

• To READ ALL the instructions completely

before beginning.

• To READ ALL warnings, care, and maintenance

information.

Para instalación fácil de su llave Delta
usted necesitará:

• LEER TODAS las instrucciones completamente

antes de empezar.

• LEER TODOS los avisos, cuidados, e

información de mantenimiento.

You may need/Usted puede necesitar/

Articles dont vous pouvez avoir besoin:

1/8"

Pour installer votre robinet Delta
facilement, vous devez:

• LIRE TOUTES les instructions avant de débuter;

• LIRE TOUS les avertissements ainsi que toutes

les instructions de nettoyage et d’entretien.

62818

1

9/11/10 Rev. D

Backflow Protection System

Your Delta Faucet pull-down spout incorporates a backflow protection
system that has been tested to be in compliance with ASME A112.18.3
and ASME A112.18.1 / CSA B125.1. It incorporates two certified check
valves in series, which operate independently and are integral,
non-serviceable parts of the spray assembly.

LIFETIME FAUCET AND FINISH LIMITED WARRANTY

All parts and finishes of the Delta® faucet are warranted to the original consumer purchaser to
be free from defects in material & workmanship for as long as the original consumer pur­chaser owns their home. Delta Faucet Company recommends using a professional plumber for
all installation & repair.

Delta will replace, FREE OF CHARGE, during the warranty period, any part or finish that proves
defective in material and/or workmanship under normal installation, use & service. Replacement
parts may be obtained by calling 1-800-345-DELTA (in the U.S. and Canada) or by writing to:

In the United States: In Canada:
Delta

Faucet Company Masco Canada
Product Service Technical Service Centre
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6

This warranty is extensive in that it covers replacement of all defective parts and even finish,
but these are the only two things that are covered. LABOR CHARGES AND/OR DAMAGE
INCURRED IN INSTALLATION, REPAIR, OR REPLACEMENT AS WELL AS ANY OTHER KIND
OF LOSS OR DAMAGES ARE EXCLUDED. Proof of purchase (original sales receipt) from

Sistema de protección contra el contraflujo

Su llave de agua tipo deslizable Delta tiene un sistema de protección
contra el contraflujo, incorporado, que ha sido probado para cumplir
con los requisitos de ASME A112.18.3 y ASME A112.18.1 / CSA
B125.1. Este incorpora en la pieza de mano dos válvulas de retención
o checadoras certificadas en una serie, las cuales operan independi­entemente y son piezas integrantes que no requieren servicio.

the original consumer purchaser must be made available to Delta for all warranty claims. THIS
IS THE EXCLUSIVE WARRANTY BY DELTA FAUCET COMPANY, WHICH DOES NOT
MAKE ANY OTHER WARRANTY OF ANY KIND, INCLUDING THE IMPLIED WARRANTY
OF MERCHANTABILITY.

This warranty excludes all industrial, commercial & business usage, whose purchasers are
hereby extended a five year limited warranty from the date of purchase, with all other terms of
this warranty applying except the duration of the warranty. This warranty is applicable to
Delta® faucets manufactured after January 1, 1995.

Some states/provinces do not allow the exclusion or limitation of incidental or consequential
damages, so the above limitation or exclusion may not apply to you. Any damage to this faucet as
a result of misuse, abuse, or neglect, or any use of other than genuine Delta® replacement parts
WILL VOID THE WARRANTY.

This warranty gives you specific legal rights, and you may also have other rights which vary from
state/province to state/province. It applies only for Delta® faucets installed in the United States of
America, Canada, and Mexico.

© 2010 Masco Corporation of Indiana

GARANTÍA LIMITADA DE POR VIDA DE LA LLAVE Y SU ACABADO

Todas las piezas y acabados de la llave Delta® están garantizados al consumidor comprador
original, de estar libres de defectos de material y fabricación, por el tiempo que el consumidor
comprador original sea dueño de su casa. Delta Faucet Company recomienda que use un
plomero profesional para todas las instalaciones y reparaciones.

Delta reemplazará, LIBRE DE CARGO, durante el período de garantía, cualquier pieza o
acabado que pruebe tener defectos de material y/o fabricación bajo instalación normal, uso y
servicio. Piezas de repuesto pueden ser obtenidas llamando al 1-800-345-DELTA (en los
Estados Unidos y Canada) o escribiendo a:

En los Estados Unidos: En Canada:

Delta Faucet Company Masco Canada
Product Service Technical Service Centre
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6

Esta garantía es extensiva en lo que cubre el reemplazamiento de todas las piezas defectuosas y
hasta el acabado, pero éstas son las únicas dos cosas que están cubiertas. CARGOS DE LABOR
Y/O DAÑOS INCURRIDOS EN LA INSTALACIÓN, REPARACIÓN, O REEMPLAZAMIENTO

Dispositif anti-siphonnage

Le bec rétractable de votre robinet Delta comporte un dispositif
anti-siphonnage qui a été éprouvé et qui est conforme aux normes
ASME A112.18.3 et ASME A112.18.1 / CSA B125.1. Ce dispositif se
compose de deux clapets indépendants homologués, montés en série
dans le tube rigide, qui sont non réparables.

GARANTIE À VIE LIMITÉE DES ROBINETS ET DE LEURS FINIS

Toutes les pièces et les finis du robinet Delta® sont protégés contre les défectuosités de matériau
et les vices de fabrication par une garantie qui est consentie au premier acheteur et qui demeure
valide tant que celui-ci demeure propriétaire de sa maison. Delta recommande de faire appel à un
plombier compétent pour l'installation et la réparation du robinet.
Pendant la période de garantie, Delta remplacera GRATUITEMENT toute pièce ou tout fini,
présentant une défectuosité de matériau ou un vice de fabrication pour autant que l'appareil
ait été installé, utilisé et entretenu correctement. Pour obtenir des pièces de rechange, veuillez
communiquer par téléphone au numéro 1-800-345-DELTA (aux États-Unis ou au Canada)
et par écrit à l'une des adresses suivantes :

Aux États-Unis Au Canada
Delta Faucet Company Masco Canada
Product Service Centre de services techniques
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, Ontario N6A 4L6

La présente garantie s'applique au remplacement de toutes les pièces défectueuses, y compris
le fini, et elle ne couvre que ces éléments. LES FRAIS DE MAIN-D'OEUVRE ET (OU) LES
DOMMAGES PROVOQUÉS AU COURS DE L'INSTALLATION, DE LA RÉPARATION OU DU

COMO TAMBIÉN CUALQUIER OTRO TIPO DE PÉRDIDA O DAÑOS ESTÁN EXCLUÍDOS.
Prueba de compra (recibo original de venta) del comprador consumidor original debe de ser
disponible a Delta para todos los reclamos. ESTA ES LA GARANTÍA EXCLUSIVA DE DELTA
FAUCET COMPANY, QUE NO HACE CUALQUIER OTRA GARANTÍA DE CUALQUIER TIPO,
INCLUYENDO LA GARANTÍA IMPLÍCITA DE COMERCIALIZACIÓN.

Esta garantía excluye todo uso industrial, comercial y de negocio, a cuyos compradores se les
da una garantía limitada extendida de cinco años desde la fecha de compra, con todos los otros
términos de esta garantía aplicados, excepto el de duración de ésta. Esta garantía es aplicable a
las llaves de Delta

Algunos estados/provincias no permiten la exclusión o limitación de daños incidentales o
consecuentes, de manera que la limitación o exclusión arriba escrita puede no aplicarle a usted.
Cualquier daño a esta llave, resultado del mal uso, abuso, o descuido, o cualquier otro uso de
piezas de repuesto que no sean genuinas de Delta

Esta garantía le da derechos legales específicos, y usted puede, también tener otros dere­chos que varían de estado/provincia a estado/provincia. Es aplicable sólo a las llaves Delta
instaladas en los Estados Unidos de America, Canada y Mexico.

®

fabricadas después de Enero 1, 1995.

®

ANULARÁN LA GARANTÍA.

®

© 2010 Masco Corporación de Indiana

REMPLACEMENT D'UN ÉLÉMENT AINSI QUE LES PERTES OU DOMMAGES DE TOUTE
AUTRE NATURE NE SONT PAS COUVERTS PAR LA GARANTIE. Toute réclamation en vertu de
la présente garantie doit être adressée à Delta, accompagnée de la preuve d'achat (original de la
facture) du premier acheteur. CETTE GARANTIE EST LA SEULE OFFERTE PAR DELTA FAUCET
COMPANY OU DELTA FAUCET CANADA, SELON LE CAS. ELLE EXCLUT TOUTE AUTRE
GARANTIE, Y COMPRIS LA GARANTIE IMPLICITE DE QUALITÉ MARCHANDE.
Les robinets installés dans un établissement industriel ou commercial ou dans une place
d'affaires sont protégés par une grantie étandue de cinq ans qui prend effet à compter de la
date d'achat. Toutes les autres conditions de la garantie de cinq ans sont identiques à celle de la
présente garantie. La présente garantie s'applique à tous les robinets Delta® fabriqués après le
1er janvier 1995.
Dans les États ou les provinces où il est interdit d'exclure ou de limiter les responsabilités à l'égard
des dommages indirects ou fortuits, les exclusions et les limites susmentionnées ne s'appliquent
pas. Les dommages résultant d'une mauvaise utilisation, d'une utilisation abusive de la négligence
ou de l'utilisation de pièces autres que des pièces d'origine Delta® RENDENT LA GARANTIE
NULLE ET SANS EFFET.
La présente garantie vous donne des droits précis qui peuvent varier selon votre lieu de résidence.
Elle ne s'applique qu'aux robinets Delta® installés aux États-Unis, au Canada et au Mexique.

© 2010 Division de Masco Indiana

2

62818 Rev. D

1

2

3

*

3

4

2

1

Spout Installation

NOTE: These faucets are designed to fit a maximum countertop
thickness of 2 1/4".

If you are installing the faucet on a Stainless Steel or a thin sink use

*

RP37490 Stabilization Plate SUPPLIED WITH FAUCET.

SHUT OFF WATER SUPPLIES.

Thread screws (1) approximately 4 complete turns into mounting nut (2).
Position spout assembly on sink, in center of mounting hole. Make sure
that gasket (3) is properly aligned in cavity of base. OPTION: If surface
is uneven, use silicone sealant under the gasket. Secure spout with
mounting nut (2) and washer (4). After hand tightening mounting nut,
tighten screws (1) until snug.

1

Front

Frente

Avant

2

1

4

5

6

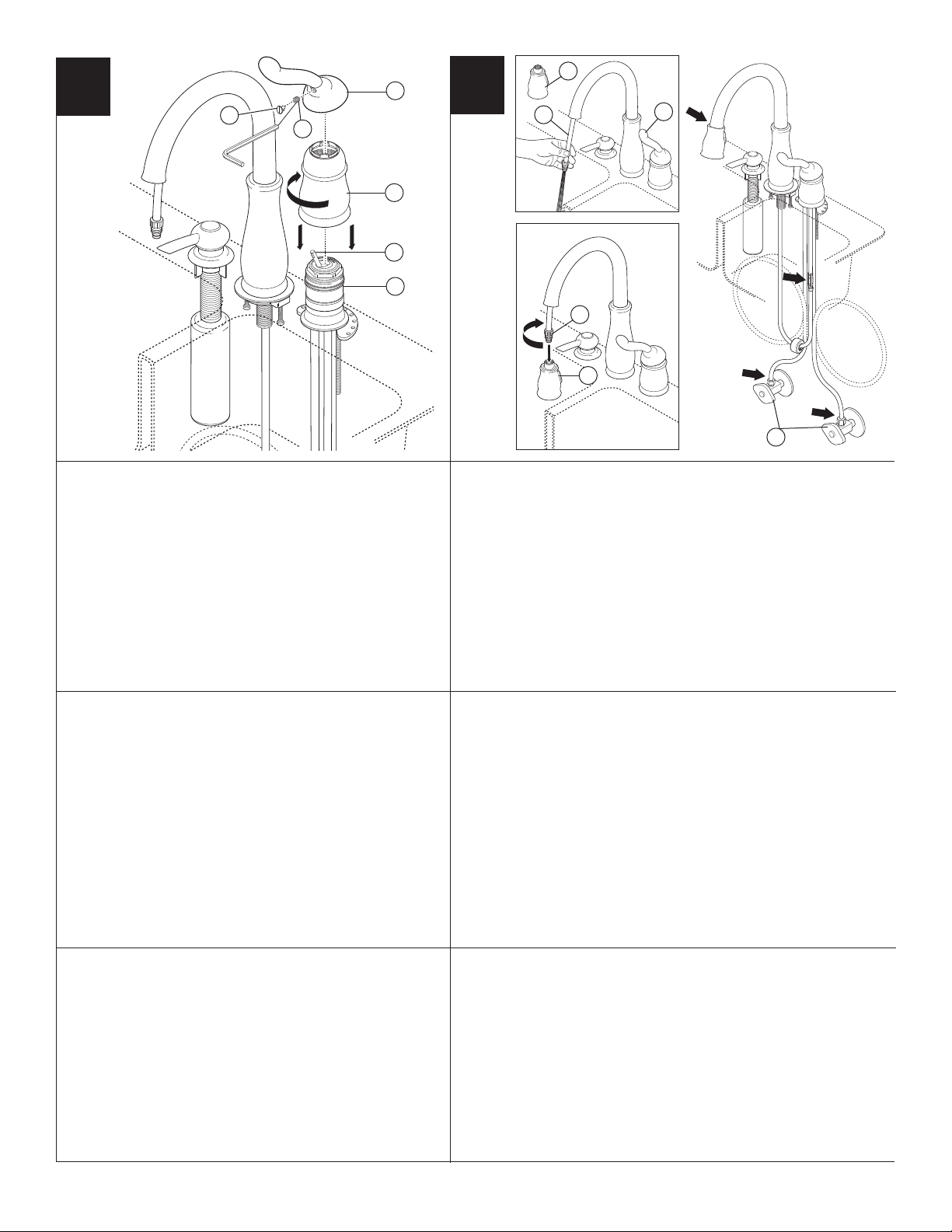

Valve Assembly Installation

Slide the gasket (1) up over tubes of valve assembly and place in groove in
base (2). Feed tubes down through hole in sink making sure that the gasket is
properly seated. Place valve assembly (3) in center of mounting hole as shown
above. Secure valve assembly to sink with mounting bracket (4) and nut (5)
using wrench (6) supplied with your faucet.

Instale el Ensamble del surtidor

NOTA: Estas llaves de agua están diseñadas para caber en una
encimera de un grosor de 2 1/4”
*Si usted está instalando la llave de agua en un fregadero de Acero
Inoxidable o un fregadero delgado use una chapa estabilizadora
INCLUIDA CON SU LLAVE DE AGUA.

CIERRE LOS SUMINISTROS DE AGUA.

Enrosque los tornillos (1) aproximadamente 4 vueltas completas en la
tuerca de montaje (2). Coloque el ensamble del surtidor en el fregadero
asegurándose que el empaque (3) quede debidamente alineado en la
cavidad de la base. OPCIÓN: Si la superficie está desnivelada, use sellador
de silicón por debajo del empaque. Fije el surtidor con la tuerca de montaje
(2) y la arandela (4). Después de apretar a mano la tuerca de montaje,
apriete los tornillos (1) hasta que queden ajustados.

Installation du bec

NOTE : Ces robinets sont conçus pour être montés dans un comptoir
ayant une épaisseur d’au plus 2 1/4 po.
*Si vous installez le robinet sur un évier en acier inoxydable ou sur un
évier de faible épaisseur, utilisez la plaque de stabilisation RP37490.
ELLE EST FOURNIE AVEC LE ROBINET.

COUPEZ L’EAU CHAUDE ET L’EAU FROIDE.

Introduisez les vis (1) dans l’écrou de montage (2) et serrez-les en faisant
environ quatre tours complets. Placez le bec sur l’évier en vous assurant que
le joint plat (3) est bien placé dans la cavité de la base. FACULTATIF : Si la

surface est inégale, appliquez du composé d’étanchéité à la silicone sous le
joint. Fixez le bec à l’aide de l’écrou de montage (2) et de la rondelle (4).

Après avoir serré l’écrou de montage à la main, serrez les vis (1) pour obtenir
un ajustement serré.

Instale el Ensamble de la Vavula

Deslice el empaque (1) sobre las tuberías del ensamble de la válvula y coloque
en la muesca ubicada en la base (2). Deslice las tuberías hacia abajo por el
orificio en el fregadero asegurándose que el empaque esté apropiadamente
sentado. Coloque el ensamble de la válvula (3) en el centro del orificio como se
muestra arriba. Fije el ensamble de la válvula al fregadero con el soporte para
la instalación (4) y la tuerca (5) usando la llave de tuercas (6) incluida con la
llave de agua.

Installez le robinet

Faites remonter le joint (1) sur les tubes de la soupape et introduisez-le dans la
rainure de la base (2). Par le dessus, introduisez les tubes dans le trou de l’évier
en vous assurant que le joint est bien calé. Placez la soupape (3) au centre du
trou de montage comme montré ci-dessus. Puis fixez-la à l’évier avec le support
de montage (4) et l’écrou (5) à l’aide de l’outil (6) fourni avec le robinet.

3

62818 Rev. D

3

A-1

A-2

1

3

4

B.

4

5

Insert hose

through spout

tip only.

4

5

1

7

3

1

6

A-3

2

1

A-4

4

1

5

Hose Installation

Screw the threaded fitting of hose (1) into spray head (2) to prevent the hose from being pulled into the

A.

spout until you are ready to flush the lines. Insert hose guide (3) into end of hose (1) as shown. Feed hose
assembly (1) through spout (4) and hub (5). Slide spout assembly onto hub. Use caution not to pinch
fingers. Rotate spout assembly to ensure smooth operation.

Remove hose guide (3). Slide hose weight (6) over end of hose (1). Push hose end (1) onto hose (7).

B.

Attach clip (8) over hoses as shown. Pull down moderately to ensure connection has been made.

7

2

3

8

7

1

1

1

8

4

Soap Dispenser Installation

Remove nut and gasket (1). Insert body (2) and
gasket (3) through selected hole in sink. Make sure
gasket (3) is properly seated in the base. Secure
body to sink with nut and gasket (1). From under the
sink screw the bottle (4) onto the body assembly
shank. Insert pump and head (5) into body (2).

Note: To fill, lift the head and pump assembly out
of the bottle and pour not more than 8 oz. into
bottle. DO NOT remove bottle each time as this

weakens the neck. Pull pump and head assembly
out occasionally to soak and pump warm water
through pump to remove soap build-up.

Instalación De la Manguera

Atornille el accesorio enroscado de la manguera (1) en la cabeza del rociador (2) para prevenir que la

A.

manguera se hale por el surtidor hasta que esté listo para dejar correr el agua por las tuberías.
Introduzca la guía de la manguera (3) en el extremo de la manguera (1) como se muestra. Deslice el
ensamble de la manguera (1) por el surtidor (4) y la base acampanada (5). Deslice el ensamble del surtidor
en la base acampanada. Tenga cuidado de no pellizcarse los dedos. Gire el ensamble del surtidor para
asegurar una función suave.

Quite la guía de la manguera (3). Deslice la pesa de la manguera (6) sobre la boquilla de la manguera (1).

B.

Presione el extremo de la manguera (1) en la manguera (7). Conecte el gancho (8) sobre las mangueras
como se muestra. Moderadamente hale hacia abajo para asegurar la conexión se a hecho.

Installation de Flexible

Vissezle raccord fileté du tuyau souple (1) sur le pulvérisateur (2) pour empêcher le tuyau d’entrer entière-

A.

ment dans le bec avant que vous ne soyez prêt à rincer la tuyauterie. Introduisez le guide du tuyau souple
(3) dans l’extrémité du tuyau souple (1) comme le montre la figure. Insérez le tuyau souple (1) dans le bec
(4) et le porte-bec (5). Glissez le bec sur le porte-bec. Prenez garde de vous pincer les doigts. Faites
pivoter le bec pour vous assurer qu’il bouge librement.

Enlevez le guide du tuyau souple (3). Faites glisser la masselotte (6) sur l’extrémité du tuyau (1).Poussez

B.

l’embout du tuyau souple (1) sur le tuyau souple (7). Fixez l’agrafe (8) sur les tuyaux souples comme le
montre la figure. Tirez modérément sur le raccord pour vous assurer qu’il
est solide.

4

Instale el Dispensador de Jabón

Quite la tuerca y el empaque (1). Introduzca el cuer­po (2) y el empaque (3) a través del agujero selec­cionado en el fregadero. Asegure que el empaque
(3) esté apropiadamente sentado en la base. Fije
el cuerpo al fregadero con la tuerca y el empaque
(1). Desde la parte interior del fregadero, atornille la
botella (4) en el cuerpo del ensamble de la espiga.
Introduzca la bomba y la cabeza (5) dentro del
cuerpo (2). Nota: Para llenar, levante la cabeza y la

bomba de la botella y vierta no más de 8 oz den­tro de la botella. NO saque la botella cada vez ya

que esto debilitaría el cuello. De vez en cuando, hale
la bomba y la cabeza fuera y deje remojando y bom­bée agua tibia a través de la bomba para remover la
acumulación del jabón.

Installez le distributeur de savon

Enlevez l’écrou et joint (1). Introduisez le corps
(2) et le joint (3) dans le trou approprié de l’évier.
Assurez-vous que le joint (3) est bien calé dans la
base. Fixez le corps à l’évier avec l’écrou et joint
(1). Par le dessous de l’évier, vissez la bouteille (4)
sur le manchon du corps. Introduisez la pompe et
la tête (5) dans le corps (2). Note : Pour remplir

la bouteille, soulevez la tête avec la pompe. Ne
versez pas plus de 8 onces de liquide. ÉVITEZ

d’enlever la bouteille à chaque fois pour ne pas
affaiblir le goulot. Enlevez la tête avec la pompe à
l’occasion et faites tremper l’ensemble dans l’eau
chaude pour enlever les dépôts de savon.

62818 Rev. D

5

A.

B.

2

2

OR

1

2

O

3

OU

4

1

3

4

1

2

A.

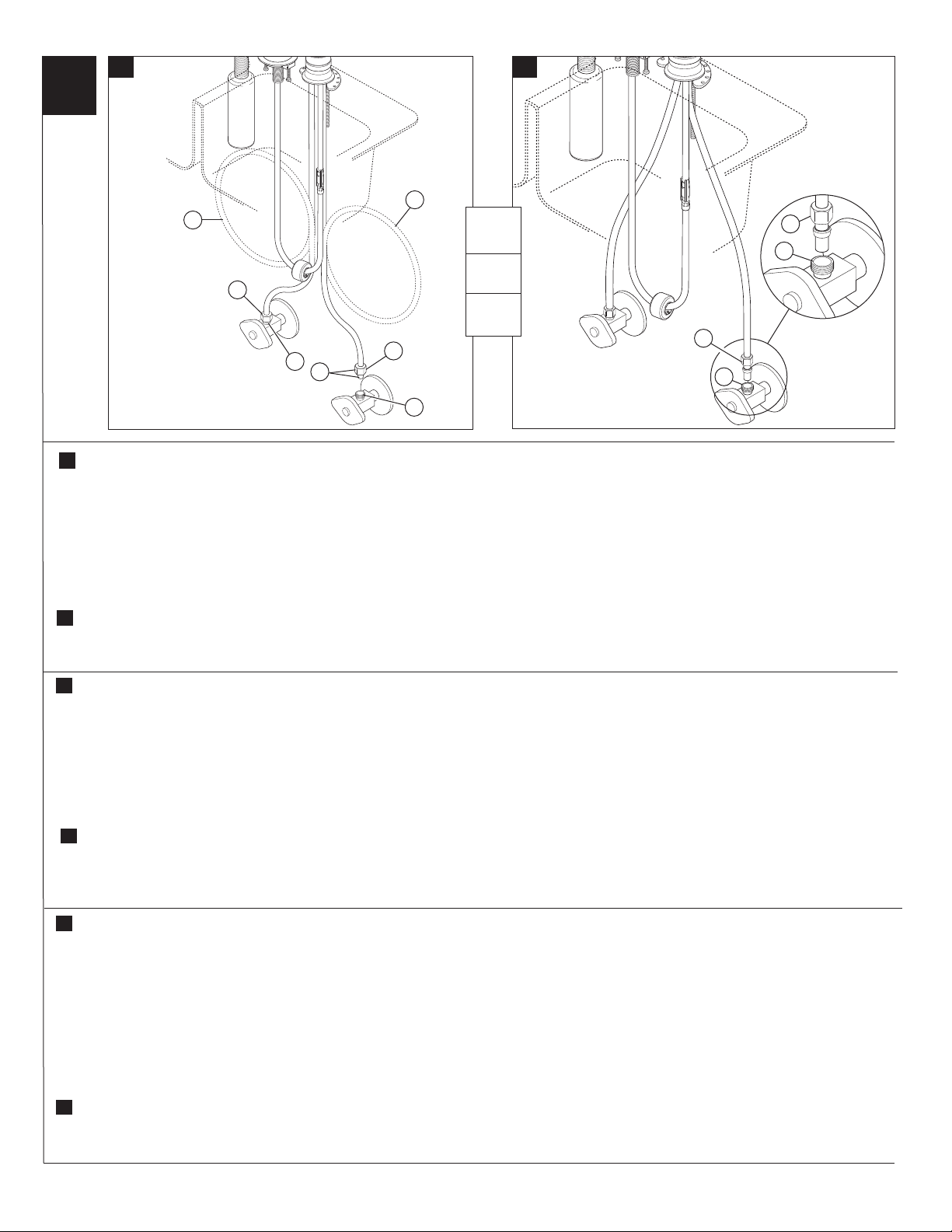

Water Line Connections

Ensure all fittings and end connections are free of debris.
Faucet fittings (1) are 3/8" compression, with ends
colored red for hot and blue for cold. Loop tubing (2) if it
is too long. Note: Recommended tubing minimum
bend diameter is 8". Secure metal nut (3) on faucet
tube to supply valve connection (4) and hand tighten,
then tighten one additional turn with wrench. DO NOT

OVERTIGHTEN. Repeat for other tube.
WARNING: Do not use pipe dope or other sealants
on water line connections.

B.

Custom Fit Connections

If you determine the PEX supply tubing for this
faucet is too long and must be shorter to create an

A.

Conexiones a la Línea de Agua

Asegúrese que todos los accesorios y las conexiones
finales estén libres de residuos. Los accesorios (1) son de
compresión de 3/8”, con los extremos de color rojo para el
agua caliente y azul para el agua fría. Enlace las tuberías
(2) si es muy larga. Nota: La curva mínima recomendada
es de 8" de diámetro. Fije la tuerca de metal (3) en el tubo
de la llave de agua a la conexión (4) y apriete a mano, luego
apriete con una vuelta adicional con una llave de tuercas.

NO APRIETE DEMASIADO. Repita con el otro tubo.
AVISO: No use compuesto para tuberías u otros
selladores en las conexiones de la tubería de agua.

B.

Conexiones Especiales

AVISO: Si usted determina que la tubería PEX para el
suministro de agua para esta llave de agua es muy larga
y debe recortarse para crear una instalación aceptable,
asegúrese leer las instrucciones y planifique de

acceptable installation, be sure to read the
instructions and plan ahead. When cutting the
supply tubing the installer accepts the responsibility
to do so in a way that allows a leak-free joint to be
created. Delta is not responsible for tubing that is cut
too short or cut in a way that will not allow for a
leak-free joint.

For custom fit installations, you must use RP50952
sleeves supplied with model and nuts included on supply
lines. Tube cut must be straight. See plastic sleeve
installation instructions found in RP50952 and included in
this document for more information.

Secure metal nut (1) on faucet tube to supply valve
connection (2) and hand tighten, then tighten an
additional 2 turns with wrench. DO NOT OVERTIGHTEN.
Repeat for other tube.

antemano. Cuando corte la tubería de suministro el
instalador acepta la responsabilidad de hacerlo de una
manera que permite crear una articulación sin
filtraciones. Delta no se responsabiliza por las tuberías
que se han cortado demasiado cortas o cortadas de
una manera que no permite una articulación libre
de filtración.

Para instalaciones hechas a la medida, usted debe usar
mangas RP50952 incluidas con el modelo y las tuercas
incluidas en las tuberías de suministro. El corte del tubo
debe ser recto. Vea las instrucciones para la instalación de
la manga plástica incluida con el RP50952 y para más
información incluida en este documento.

Fije la tuerca de metal (1) en la tubería de la llave de
agua / grifo a la conexión de la válvula de suministro (2) y
apriete a mano. Con la llave de tuercas, apriete la tuerca
dándole 2 vueltas más de si fuera apretado a mano.. NO
APRIETE DEMASIADO. Repita con la otra tubería.

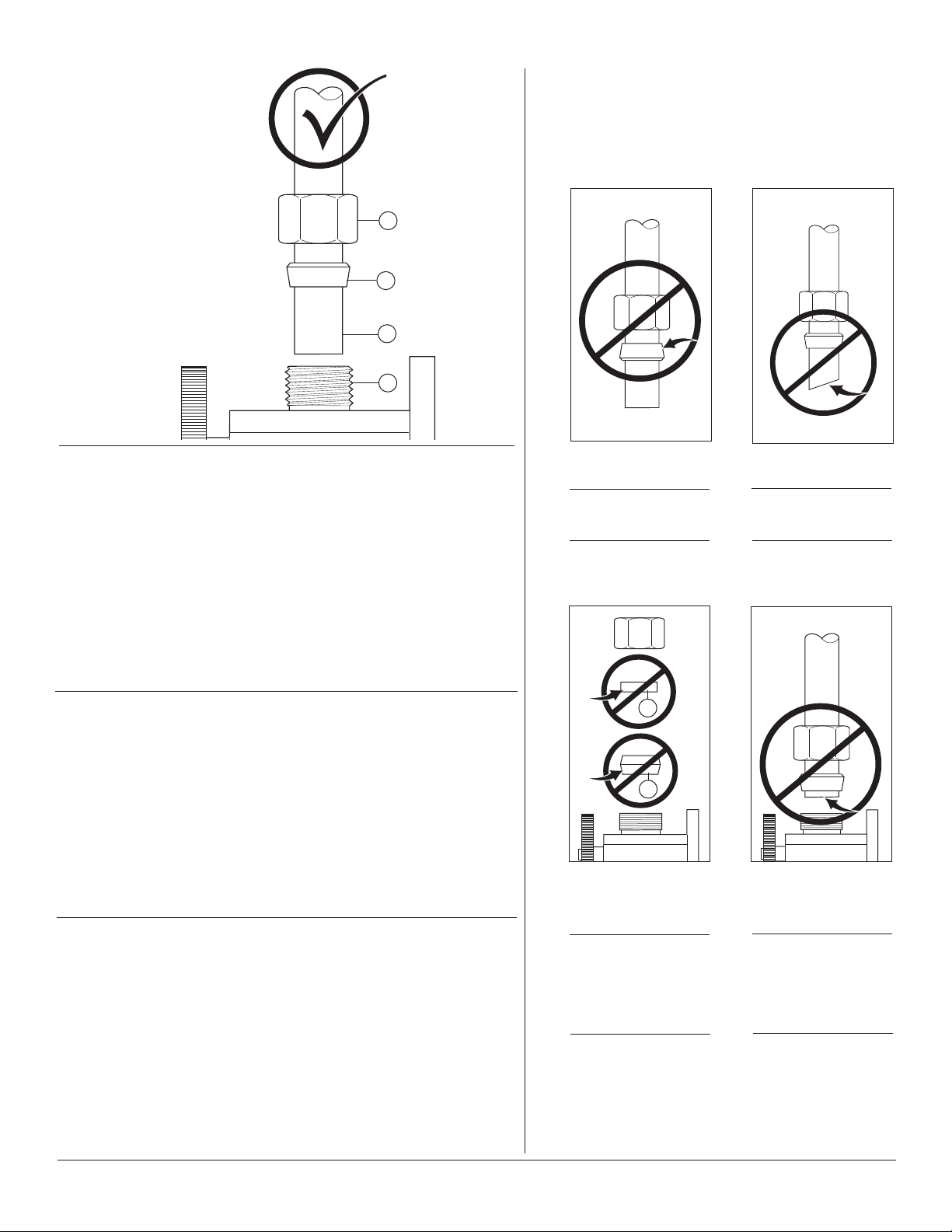

Potential Problems and Remedies

● Tubing is not cut perpendicular to the axis of the
tube: carefully make an additional cut, being careful

not to cut the tube too short.

● Tubing is cut too short: buy a coupling union and a
replacement supply line that mate together from a
store. The coupling union end intended to connect to
the faucet must mate to the standard 3/8" connection
nuts and plastic sleeves supplied with the faucet.

● The plastic sleeve or connection nut is lost: purchase
a replacement nut and/or plastic sleeve that are
designed to seal with PEX tubing. NOTICE: DO NOT

use a metal sleeve, RP51243 gasket (supplied with
faucet) or ferrule in the place of the plastic sleeve
supplied, it may not create a leak-free joint.
WARNING: Do not use pipe dope or other sealants
on water line connections.

Problemas Potenciales y Soluciones

● La tubería no está cortada perpendicular al eje del
tubo: cuidadosamente haga un corte adicional, teniendo

cuidado de no cortar el tubo demasiado corto.

● La tubería está cortada demasiado corta: compre en
un almacén un acoplamiento de unión y una tubería de
suministro de repuesto que acoplen. El extremo de la
unión de acoplamiento que es para conectar a la llave de
agua debe acoplar con las tuercas estándares de 3/8" y
mangas de plástico incluidas con la llave de agua / grifo.

● La manga plástica o la tuerca de conexión se ha
perdido: compre una tuerca de repuesto y/o manga

plástica diseñada para sellar con la tubería PEX.

AVISO: No use una manga de metal, RP51243
empaque (suministrado con el grifo) o casquillo, en
vez de la manga incluida puede no crear una
articulación sin filtración. AVISO: No use compuesto
para tuberías u otros selladores en las conexiones
de la tubería de agua.

A.

Branchement à la tuyauterie

Assurez-vous que tous les raccords sont exempts de
corps étrangers. Le branchement est effectué au moyen
de raccords de robinetterie (1) 3/8 po à compression.
L’extrémité du raccord d’eau chaude est rouge et celle du
raccord d’eau froide est bleue. Faites une boucle avec le
tube (2) s’il est trop long. Note : Le diamètre minimal de
la courbure doit être d’au moins 8 po. Vissez l’écrou
métallique (3), qui se trouve sur le tube du robinet, sur le
raccord du robinet d’alimentation (4) et serrez-le à la
main, puis faites un tour supplémentaire avec une clé.
PRENEZ GARDE DE TROP SERRER. Raccordez l’autre
tube de la même manière. MISE EN GARDE : N’utilisez

pas de pâte à joint ni d’autres produits d’étanchéité
sur les raccords de tuyauterie.

B.

Spéciaux Tuyauterie Branchement

NOTIFICATION : Si le tube d’alimentation en PEX de
ce robinet est trop long et doit être raccourci, lisez

les instructions et prenez le temps de réfléchir. Vous
devez couper le tube de manière à obtenir un joint
étanche. Delta n’accepte aucune responsabilité si le
tube a été coupé trop court ou d’une manière qui
empêche le joint d’être étanche.

Dans le cas des installations sur mesure, vous devez
utiliser les manchons RP50952 fournis avec le robinet et
les écrous qui se trouvent sur les arrivées d’eau. Le tube
doit être coupé d’équerre. Pour obtenir plus de
renseignements, veuillez consulter les instructions
d’installations des manchons en plastique qui se trouvent
dans le kit RP50952 et qui sont incluses dans le
présent document.

Vissez l’écrou métallique (1), qui se trouve sur le tube du
robinet, sur le raccord du robinet d’alimentation (2) et
serrez-le à la main. Serrez-le à la main, puis faites deux
tours à l’aide d’une clé. PRENEZ GARDE DE TROP
SERRER. Raccordez l’autre tube de la même manière.

5

Problèmes possibles et correctifs

● Le tube n’est pas sectionné perpendiculairement
à son axe : Faites une nouvelle coupe en prenant

garde de ne pas trop raccourcir le tube.

● Vous avez coupé le tube trop court : Achetez un
raccord-union et un tube d’arrivée d’eau de rechange
dans un magasin. L’extrémité du raccord-union à
raccorder au robinet doit être compatible avec les
écrous 3/8 po standard et les manchons en plastique
fournis avec le robinet.

● Vous avez perdu un manchon en plastique ou un
écrou de raccordement : Achetez un écrou et/ou un

manchon en plastique conçus pour former un raccord
étanche avec un tube PEX. NOTIFICATION : Évitez

d’utiliser un manchon métallique, RP51243 le joint
(fournie avec le robinet) ou une virole à la place
du manchon en plastique fourni. Le joint ne sera
pas étanche. MISE EN GARDE : N’utilisez pas de
pâte à joint ni d’autres produits d’étanchéité sur
les raccords de tuyauterie.

62818 Rev. D

Correct method
Método Correcto
Bonne méthode

Incorrect Installation
Instalación Incorrecta
Installation Incorrecte

2

3

1

4

Custom Fit Connections - Plastic Sleeve Installation Instructions

1. Identify desired length of tube (1). Leave 1" - 2" of extra length to allow for easier

installation and cut tube. Ensure cut is straight and burr free.

2. Slide nut (2) and plastic sleeve (3) onto cut tube. Ensure sleeve is oriented as shown.

3. Insert tube into outlet fi tting (4). Tube should touch bottom of hole inside fi tting.

4. Slide plastic sleeve down tube until it engages top of fi tting. NOTICE: Failure to use
plastic sleeve in the correct orientation will result in disconnection and possible
water damage.

5. Slide nut over plastic sleeve. With wrench, tighten nut 2 turns past fi nger tight.

Conexiones Especiales - Instructions d’installations de le manchon
en plastique

1. Identifi que la longitud deseada del tubo (1). Deje 1” – 2” de soltura para una instalación más

fácil y sin rebabas. Asegure que el corte sea recto y sin rebabas.

2. Resbale la tuerca (2) y la manga plástica (3) sobre el tubo cortado. Asegure la manga se
orienta según lo demostrado.

3. Introduzca el tubo dentro del accesorio (4). El tubo debe tocar el fondo del agujero dentro
del accesorio.

4. Deslice la manga plástica hacia abajo en el tubo hasta que encaje el la parte superior del
accesorio. AVISO: El no usar la manga plástica en la orientación correcta resultará en

desconexión y posible daño por agua.

5. Deslice la tuerca sobre la manga plástica. Con la llave de tuercas, apriete la tuerca dándole

2 vueltas más de si fuera apretado a mano.

Spéciaux Branchement - Instrucciones para la Instalación del la
Manga Plástica

1. Identifi ez la longueur désirée du tube (1). Laissez 1 à 2 pouces de la longueur

supplémentaire pour faciliter l’installation et coupez le tube. Faites une coupe d’équerre et
enlevez les bavures.

2. Glissez l’écrou (2) et la manchon en plastique (3) sur le tube coupé. Assurez la manchon
est orienté comme montré.

3. Introduisez le tube dans le raccord (4). Le tube doit toucher le fond du trou à l’intérieur
du raccord.

4. Faites glisser le manchon en plastique dans le tube jusqu’à ce qu’il pénètre dans la partie
supérieure du raccord. NOTIFICATION : Si le manchon en plastique n’a pas été installé

dans l’orientation correcte, le raccord peut se défaire et l’eau peut occasionner
des dommages.

5. Faites glisser l’écrou sur le manchon en plastique. Serrez-le à la main, puis faites deux tours à

l’aide d’une clé.

Do not install sleeve
upside down.

No instale la manga
boca abajo.

N’installez pas le
manchon à l’envers.

1

2

Do not use RP51243 gasket

(1) supplied with PEX tubing
or brass ferrule (2) supplied
with valve stops.

No use RP51243 empaque
(1) suministrado con el
tubería de PEX o el casquillo
de bronce (2) suministrado
con las válvulas de cierre.

N’utilisez pas RP51243 le
joint (1) fournie avec la tuy-

auterie de PEX ou la bague
en cuivre (2) fournie avec les
robinets d’arrêt.

Ensure cut is straight.

Asegúrese que el corte
esté recto.

Assurez-vous que
la coupe est droite.

Ensure tube is fully inserted
into stop before sliding sleeve
down to engage top of fi tting.

Asegúrese que el tubo este
completamente introducido
dentro del tope antes de
deslizar la manga hacia
abajo para encajar la parte
superior del accesorio.

Assurez-vous que le tube
est introduit entièrement
dans le robinet d’arrêt
avant de faire glisser le
manchon vers le bas pour
le fi xer à la partie
supérieure du raccord.

6

62818 Rev. D

6

6

5

1/8"

Thread sleeve (1) over bonnet (2) and hand tighten. Place handle
(3) on stem (4) and secure with set screw (5). Install button (6) into
set screw hole.

3

3

1

4

2

7

2

2

3

Turn on hot and cold water supplies (1). Pull the hose assembly (2) out of the spout
and remove the spray head (3). Be sure to hold the end of the hose down into the
sink and turn faucet handle (4) to the mixed position. Flush water lines for one
minute. IMPORTANT: This flushes away any debris that could cause damage

to internal parts.

Reinstall the spray head. Check all connections at arrows for leaks. Re-tighten if
necessary, but do not overtighten. Sprayer will lock into position when brought into
proximity of the spout magnet. The sprayer can be removed by either pulling directly
out from the spout or by twisting 90° in either direction which will cause the magnets
to repel and the head to decouple from the spout (recommended).

4

1

Rosque el excedente de la manga del ajuste (1) el capo (2) y la
mano aprieta. Coloque la manija (3) en el vástago (4) y asegúrela
con el tornillo de presión (5). Instale el botón (6) en el agujero del
tornillo de presión.

Filetez l’excédent de la douille d’équilibre (1) le capot (2) et la main
serrent. Placez la poignée (3) sur la tige (4) et la fixez avec la vis de
réglage (5). Installez le bouton (6) sur le trou de vis de réglage.

Abra los suministros de agua caliente y fría (1). Hale el ensamble de la manguera
(2) del surtidor y saque la cabeza del rociador (3). Asegúrese de mantener el
extremo de la manguera hacia abajo dentro del fregadero y abra el agua con
la manija (4) a la posición mixta. Deje que el agua corra por las tuberías por un
minuto. IMPORTANTE: Esto elimina cualquier desperdicio que pudiera causar

daño a las partes internas.

Reinstale la cabeza del rociador. Examine todas las conexiones indicadas con flechas
para asegurar que no haya filtraciones de agua. Apriete otra vez si es necesario, pero
no apriete demasiado. Examine el funcionamiento del rociador operando el gatillo (1)
del aireador al rociador. El desviador se reposicionará al modo de aireador cuando la
presión del agua esté baja o no haya presión.

Ouvrez les robinets d’arrêt d’eau froide et d’eau chaude (1). Tirez sur le tuyau
souple (2) pour le faire sortir du bec et enlevez le pulvérisateur (3). Maintenez
l’extrémité du tuyau souple dans l’évier et amenez la manette du robinet (4)
en position de mélange. Rincez la tuyauterie une minute. IMPORTANT : Cette

opération sert à évacuer les corps étrangers qui pourraient abîmer les
éléments internes.

Reposez le pulvérisateur. Vérifiez l’étanchéité de tous les raccords aux endroits
indiqués par les flèches. Resserrez les raccords au besoin, mais prenez garde de trop
serrer. Vérifiez le fonctionnement du pulvérisateur en actionnant le mécanisme (1) de passage
du jet aéré au jet pulvérisé. La dérivation rétablit le jet aéré lorsque la pression est faible ou que
le débit a été interrompu.

7

62818 Rev. D

8

1

2

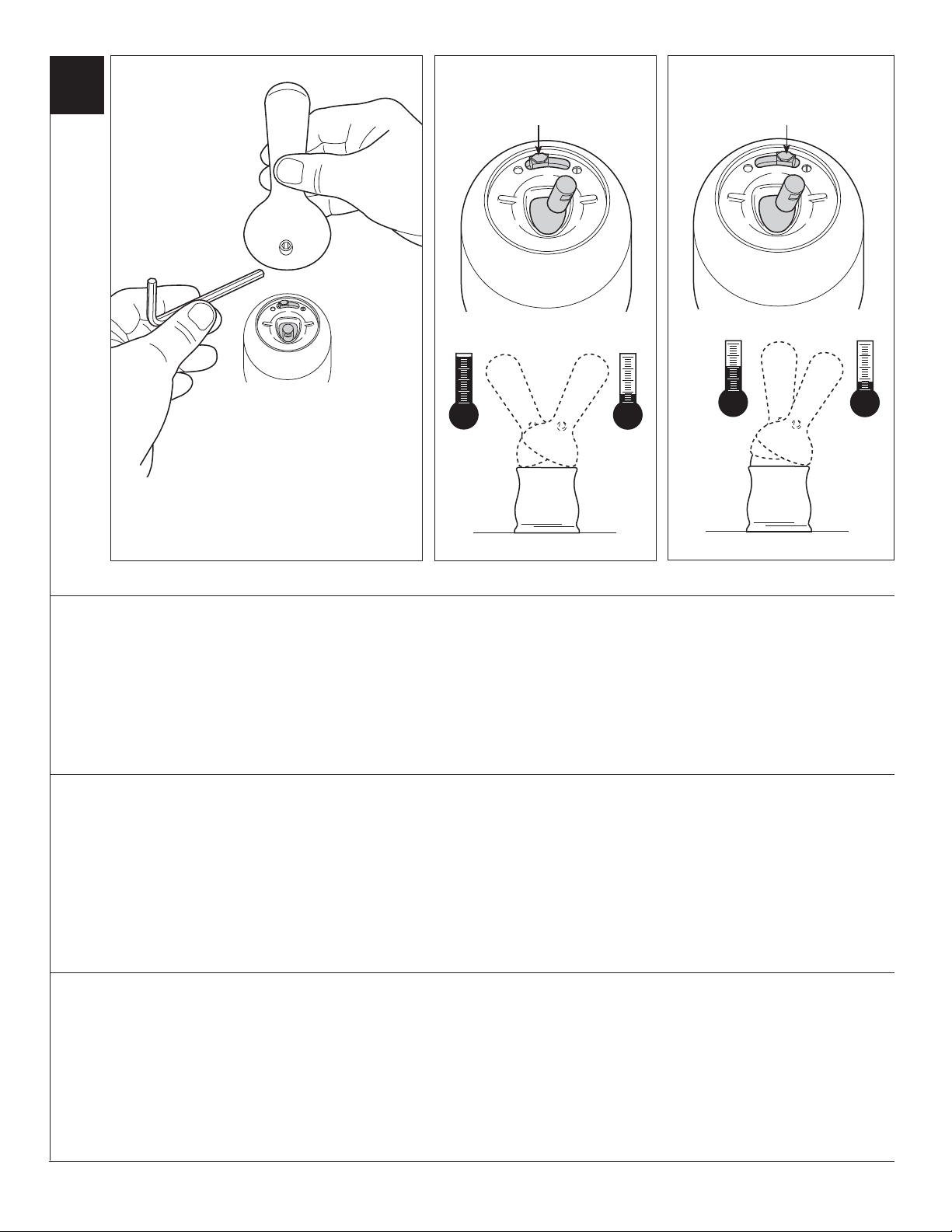

Setting The Handle Limit Stop (Optional)

This faucet includes an integrated handle limit stop that has two positions. Position
1, to the left, allows full handle motion (the full range between “all cold” to “all hot”).
The faucet is set in position 1 in the factory. Position 2, to the right, allows half of the
normal handle motion (“all cold” to “mixed hot/cold”).

The handle limit stop can be adjusted by the homeowner once the faucet is
installed. Setting the handle limit stop in position 2 may help to prevent scalding

Fijando la parada de límite de la manija (opcional)

Esta llave de agua incluye una manija integrada, que tiene dos posiciones, para
limitar la temperatura. La posición 1, a la izquierda, permite el movimiento completo
de la manija (el alcance completo entre el agua “totalmente fría” hasta “totalmente
caliente”). La fábrica preselecciona la llave de agua (grifo) a la posición 1. La
posición 2, a la derecha, permite la mitad del alcance de movimiento normal de la
manija (“totalmente fría” a la posición “mixta caliente/fría”).

Una vez que la llave de agua (grifo) se ha instalado, el límite rotacional de la
manija puede ajustarse por el propietario de la residencia. Ajustando la manija de
ajuste del tope del límite de la temperatura a la posición 2 puede ayudar a prevenir

Plaçant l’arrêt de limite de poignée (facultatif)

Ce robinet est muni d’une butée de température maximale à deux positions.
La position 1, à gauche, permet le déplacement de la manette entre les deux
extrémités de la plage de température (eau très froide et eau très chaude). C’est la
position sélectionnée en usine. La position 2, à droite, permet le déplacement de la
manette sur la moitié de la plage de température (eau très froide et eau mitigée).

Il est possible de régler la butée de température maximale de la manette au
moment de l’installation du robinet. Un réglage à la position 2 peut empêcher
l’ébouillantage parce que cette position limite la quantité d’eau chaude dans le

because it limits the amount of hot water in the mix; however, this handle limit stop
will not always prevent scalding because it does not compensate for incoming
pressure or sudden water temperature changes.

To change positions of the handle limit stop: remove the handle; move the
valve stem to the all cold position so the water is on; change the position of the
handle limit stop; turn off the water; reinstall the handle.

escaldaduras porque limita la cantidad de agua caliente en la mezcla; sin embargo,
esta manija que limita la temperatura del agua no siempre prevendrá escaldaduras
porque no compensa la presión del agua de entrada o cambios repentinos de la
temperatura del agua.

Para cambiar las posiciones de la manija que limitan la temperatura: quite la
manija; cambie la posición de la espiga de la válvula a la posición totalmente fría
de manera que el agua este abierta; cambie la posición de la manija que limita la
temperatura; cierre el agua; reinstale la manija.

mélange. Toutefois, ce réglage de la butée de température maximale de la manette
ne constitue pas une garantie absolue contre l’ébouillantage parce qu’il n’offre au­cune protection contre les fl uctuations de la pression d’alimentation ou les change­ments de température soudains.

Pour modifi er la position de la butée de température maximale de la manette :

enlevez la manette; amenez l’obturateur à l’extrémité de la plage du côté eau froide
pour faire s’écouler l’eau; modifi ez la position de la butée de température maximale;
fermez le robinet; réinstallez la manette.

8

62818 Rev. D

1/8"

4

5

1

2

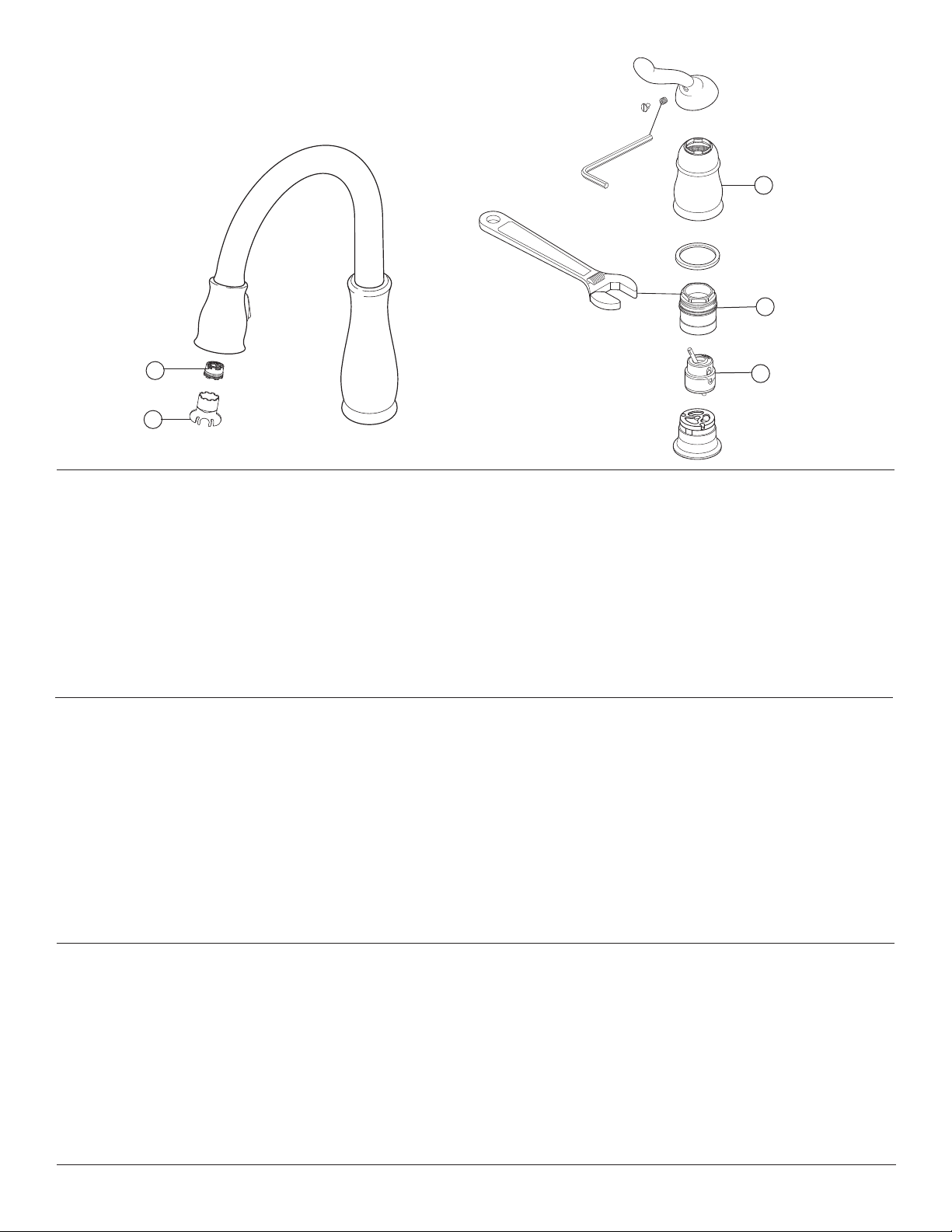

Maintenance

If faucet exhibits very low flow:

A. Remove and clean Aerator (1) with supplied
wrench (2), or
B. SHUT OFF WATER SUPPLIES. Replace valve

cartridge (3).

If faucet leaks from under handle:

Remove handle and unthread trim cap (4). Using a
wrench, ensure bonnet nut (5) is tight.

If leak persists–SHUT OFF WATER SUPPLIES.
Replace valve cartridge (3). When reinstalling parts,
make sure bonnet nut (5) is tightened securely with
a wrench.*

Mantenimiento

Si la lave de agua exhibe muy poco flujo:
A. Quite y limpie el aereador (1) con la llave de

tuerca incluida (2), o
B. CIERRE LOS SUMINISTROS DE AGUA.
Cambie el cartucho de la válvula (3).

Si la llave de agua tiene una filtración por
debajo de la manija:

Quite la manija y casquillo (4). Usando una llave
de tuercas, asegúrese que la tuerca tapa (5)
esté apretada.*

Si la filtración persiste – CIERRE LOS
SUMINISTROS DE AGUA. Cambie el cartucho
de la válvula (3). Usando una llave de tuercas,
asegúrese que la tuerca tapa (5) esté apretada.*

Si la llave de agua tiene una filtración

If faucet leaks from spout outlet–SHUT OFF

WATER SUPPLIES. Replace valve cartridge (3).
When reinstalling parts, make sure bonnet nut (5) is
tightened securely with a wrench.*

* WARNING: Failure to securely tighten
bonnet nut with a wrench could result
in water damage.

Note: A small amount of water may run out the

spout or drip for a very short period after the faucet
is shut off. This is a natural occurrence caused by
the long fl exible hose.

Note: Do not attempt to disassemble cartridge (3).
There are no repairable parts inside.

desde la salida del surtidor – CIERRE LOS
SUMINISTROS DE AGUA. Cambie el cartucho
de la válvula (3). Sando una llave de tuercas,
asegúrese que la tuerca tapa (5)
esté apretada.*

* AVISO: Si no aprieta fi jamente la tuerca
tapa con una llave de tuercas pudiera
resultar en daño por agua.

Nota: Una cantidad pequeña de agua puede es-

currirse del surtidor o gotear por un período corto
de tiempo después de cerrar el agua. Esto es
una ocurrencia natural causada por la manguera
larga fl exible.

Nota: No procure desmontar el cartucho (3). No
hay piezas reparables adentro.

3

Cleaning and Care

Care should be given to the cleaning of this product.
Although its finish is extremely durable, it can be
damaged by harsh abrasives or polish. To clean, simply
wipe gently with a damp cloth and blot dry with a
soft towel.

Limpieza y Cuidado de su Llave

Tenga cuidado al ir a limpiar este producto. Aunque
su acabado es sumamente durable, puede ser
afectado por agentes de limpieza o para pulir
abrasivos. Para limpiar su llave, simplemente
frótela con un trapo húmedo y luego séquela con
una toalla suave.

Entretien

Si le débit du robinet est très faible :
A. Enlevez l’aérateur (1) à l’aide de l’outil fourni (2) et

nettoyez-le ou
B. FERMEZ LES ROBINETS D’ALIMENTATION.
Remplacez la cartouche de la soupape (3).

Si le robinet fuit par le dessous de la manette :

Enlevez la manette et embase (4). À l’aide d’une clé,
assurez-vous que l’écrou-chapeau (5) est serré.*.

Si la fuite persiste, COUPEZ L’ARRIVÉE D’EAU.

Remplacez la cartouche de la soupape (3). Usando
una llave de tuercas, asegúrese que la tuerca tapa
(5) esté apretada.*

Si le robinet fuit par la sortie du bec, COUPEZ
L’ARRIVÉE D’EAU. Remplacez la cartouche (3).
Usando una llave de tuercas, asegúrese que la
tuerca tapa (5) esté apretada.*

* MISE EN GARDE : L’omission de bien
serrer l’écrou-chapeau peut entraîner une
fuite d’eau et des dommages.

Note : Un peu d’eau peut s’écouler du bec ou

dégoutter pendant une très courte période après la
fermeture du robinet. Cela est normal en raison de la
longueur du fl exible.

Note : N’essayez pas de démonter la cartouche (3).
Il n’y a aucune pièce réparable à l’intérieur.

9

Instructions de nettoyage

Il faut le nettoyer avec soin. Même si son fini est
extrêmement durable, il peut être abîmé par des
produits fortement abrasifs ou des produits de
polissage. Il faut simplement le frotter doucement
avec un chiffon humide et le sécher à l'aide d'un
chiffon doux.

62818 Rev. D

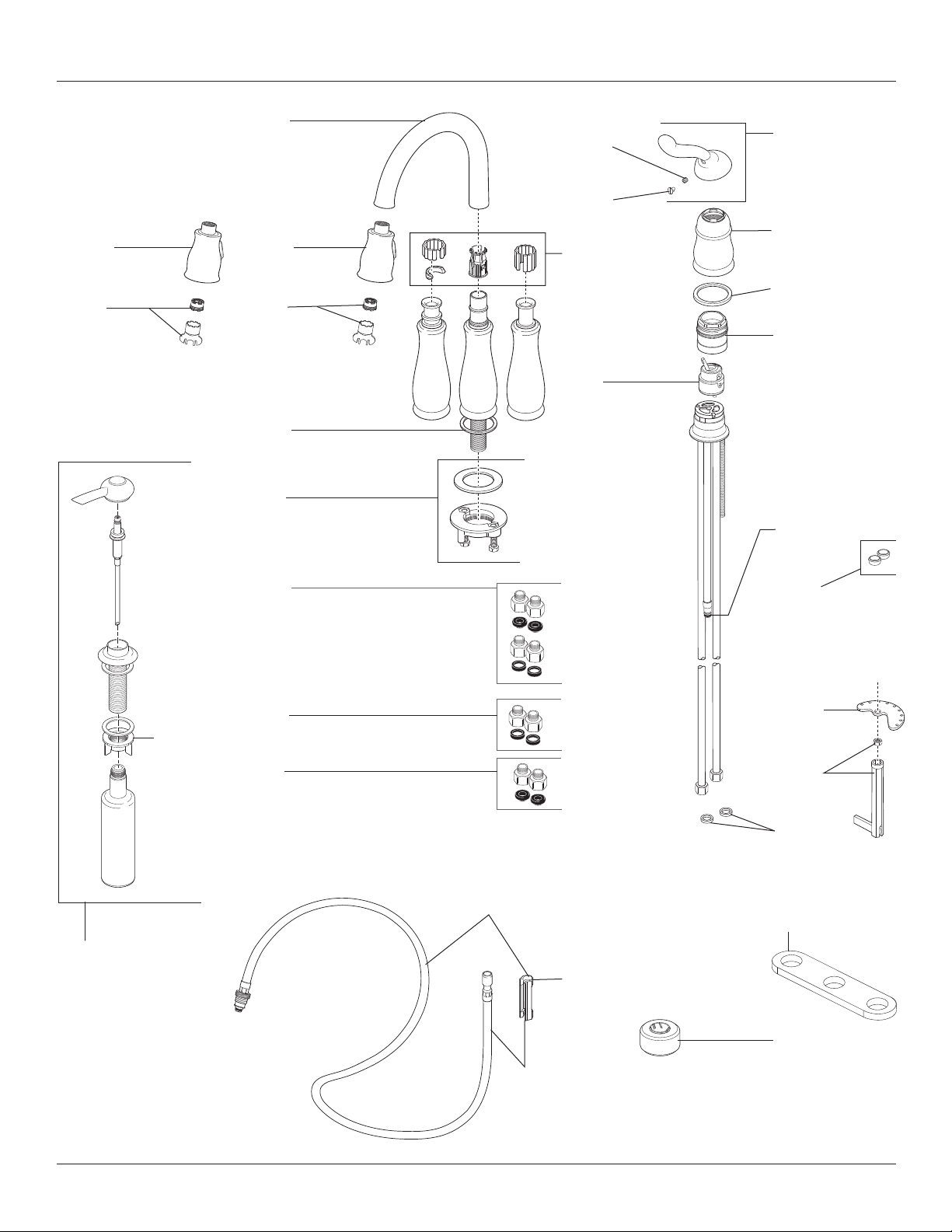

MODELS / MODELOS / MODÈLES 978-DST, 978-SD-DST & 9978-DST

RP60734▲

1.5 gpm

Sprayer Assembly
Ensamble de rociador
Pulvérisateur

RP50815

Aerator & Wrench
Aereador y Llave
Aérateur et Clé

RP21945

Nut
Tuerca
Écrou

RP54537▲

Spout Assembly with Magnet
Ensamble del Tubo de Salida

con Imán
Bec avec Aimant

RP51480▲

2.2 gpm

Sprayer Assembly
Ensamble de rociador
Pulvérisateur

RP50815

Aerator & Wrench
Aereador y Llave
Aérateur et Clé

RP50788
Spout Gasket
Empaque
Joint

RP60619

Mounting Hardware
Herramientas para la Instalación
Pièces de montage

RP63263

Adapters
3/8"-24 UNEF to 1/2"-20 UN &
3/8"-24 UNEF to 1/2"-14 NPSM

Adaptadors
3/8”-24 UNEF a 1/2”-20 UN &
3/8”-24 UNEF a 1/2”-14 NPSM

Adapteurs
3/8 po-24 UNEF à 1/2 po-20 UN et
3/8 po-24 UNEF à 1/2 po-14 NPSM

RP63264

Adapters (10) 3/8”-24 UNEF to 1/2”-20 UN
Adaptadors (10) 3/8”-24 UNEF a 1/2”-20 UN
Adapteurs (10) 3/8 po-24 UNEF à 1/2 po-20 UN

RP63265

Adapters (10) 3/8"-24 UNEF to 1/2"-14 NPSM
Adaptadors (10) 3/8”-24 UNEF a 1/2”-14 NPSM
Adapteurs (10) 3/8 po-24 UNEF à 1/2 po-14 NPSM

RP50390

54" Hose Assembly & Clip
Ensamble de la Manguera y Presilla - 54"
Tuyau souple et Agrafe - 54 po

RP40650

Set Screw
Tornillo de Ajuste
Vis de calage

RP51496

Red/Blue Button
Botón rojo/azul
Bouton rouge/bleu

RP60923

Friction Spacers & Clip
Aro para el Surtidor &

Arandela de Fricción
Anneau du bec &

rondelle de frottement

RP50587

Valve Assembly
Ensamble de la válvula
Soupape

RP46748▲
Handle w/Button &
Set Screw

Manija con botón y
tornillo de presión

Poignée avec bouton
et vis de calage

RP51481▲
Sleeve Assembly
Manja
Manchon

RP6052

Gasket
Empaque
Joint

RP51503

Bonnet
Bonete
Chapeau

RP13938

O-Ring
Anillo “O”
Joint torique

RP50952

Cut -To - Fit Hose
Ferrules

Casquillos cortados
a la medida para la
manguera

Bagues pour
flexibles coupés

RP47029

Bracket
Abrazadera
Support

RP47030

Nut & Wrench
Tuerca y Llave
Écrou et clé

RP51243

Gaskets
Empaques
Joints

RP37490

Stabilization Plate
Chapa Estabilizadora
Plaque de Stabilisation

RP50813▲
Soap Dispenser
Dispensador de jabón.
Distributeur de savon

▲ Specify Finish

Especifíque el Acabado
Précisez le fini

RP60911

Clip
Presilla
Agrafe

RP62057

62" Hose Assembly & Clip
Ensamble de la Manguera y Presilla - 62"
Tuyau souple et Agrafe - 62 po

10

RP49149

Steel Weight Assembly
Ensamble de la Pesa
de Acero
Masselotte en acier

62818 Rev. D

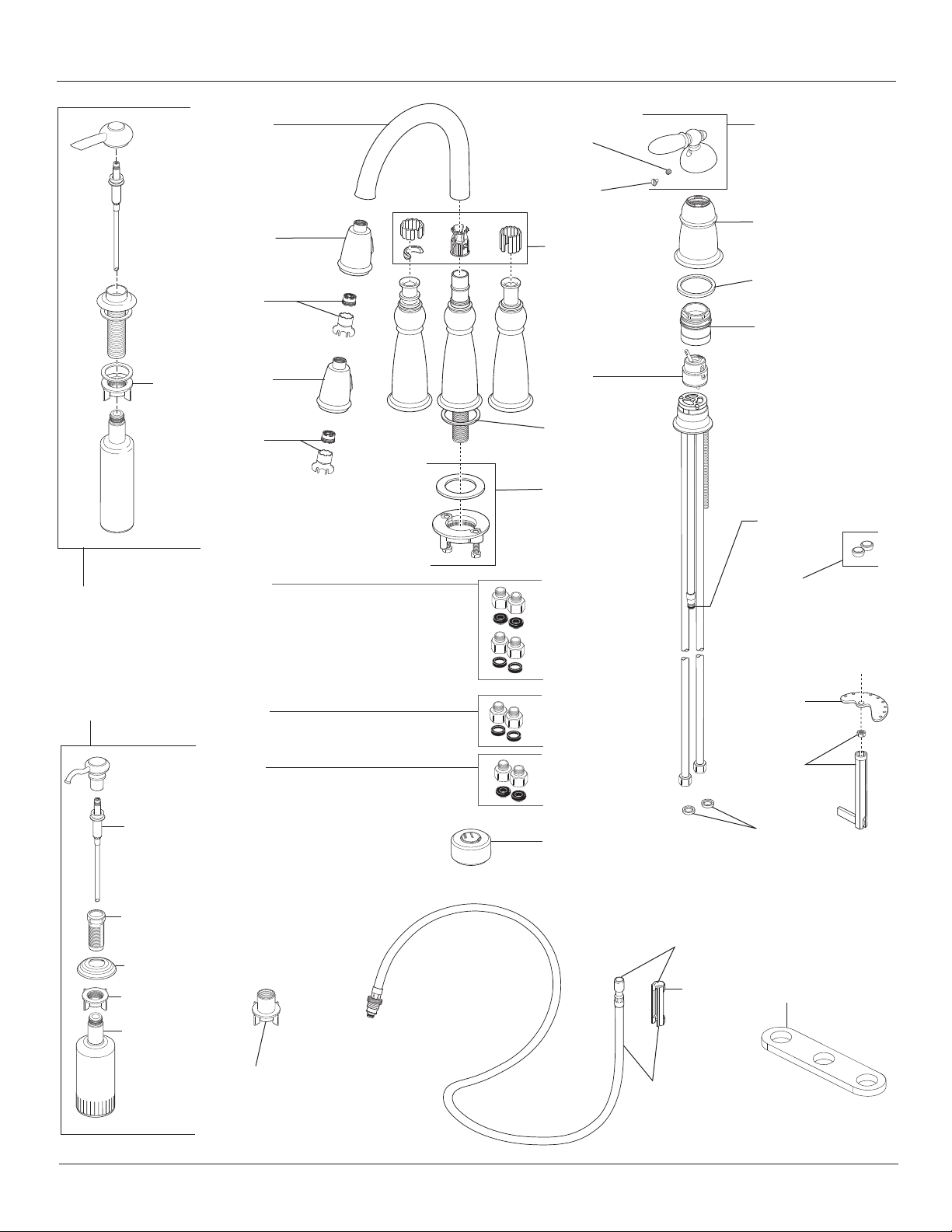

MODELS / MODELOS / MODÈLES 955-DST, 955-SD-DST, 9955-DST & 16955-SD-DST

RP21945

Nut
Tuerca
Écrou

RP50813▲
Soap Dispenser
Dispensador de jabón.
Distributeur de savon

RP37039▲
Dispenser Assembly
Ensamble del Dispensador
Distributeur

RP54537▲

Spout Assembly with Magnet
Ensamble del Tubo de Salida

con Imán
Bec avec Aimant

RP51478▲

2.2 gpm

Sprayer Assembly
Ensamble de rociador
Pulvérisateur

RP50815

Aerator & Wrench
Aereador y Llave
Aérateur et Clé

RP60735▲

1.5 gpm

Sprayer Assembly
Ensamble de rociador
Pulvérisateur

RP50815

Aerator & Wrench
Aereador y Llave
Aérateur et Clé

RP63263

Adapters
3/8"-24 UNEF to 1/2"-20 UN &
3/8"-24 UNEF to 1/2"-14 NPSM

Adaptadors
3/8”-24 UNEF a 1/2”-20 UN &
3/8”-24 UNEF a 1/2”-14 NPSM

Adapteurs
3/8 po-24 UNEF à 1/2 po-20 UN et
3/8 po-24 UNEF à 1/2 po-14 NPSM

RP63264

Adapters (10) 3/8”-24 UNEF to 1/2”-20 UN
Adaptadors (10) 3/8”-24 UNEF a 1/2”-20 UN
Adapteurs (10) 3/8 po-24 UNEF à 1/2 po-20 UN

RP63265

Adapters (10) 3/8"-24 UNEF to 1/2"-14 NPSM
Adaptadors (10) 3/8”-24 UNEF a 1/2”-14 NPSM
Adapteurs (10) 3/8 po-24 UNEF à 1/2 po-14 NPSM

RP47666

Set Screw
Tornillo de Ajuste
Vis de calage

RP50786▲

Button Cover
Botón de la cubierta
Bouton de couverture

RP60923

Friction Spacers & Clip
Aro para el Surtidor &

Arandela de Fricción
Anneau du bec &

rondelle de frottement

RP50587

Valve Assembly
Ensamble de la válvula
Soupape

RP50788
Spout Gasket
Empaque
Joint

RP60619

Mounting Hardware
Herramientas para

la Instalación
Pièces de montage

RP51464▲
Handle w/Button &
Set Screw

Manija con botón y
tornillo de presión

Poignée avec bouton
et vis de calage

RP51479▲
Sleeve Assembly
Manja
Manchon

RP6052

Gasket
Empaque
Joint

RP51503

Bonnet
Bonete
Chapeau

RP13938

O-Ring
Anillo “O”
Joint torique

RP50952

Cut -To - Fit Hose
Ferrules

Casquillos cortados
a la medida para la
manguera

Bagues pour
flexibles coupés

RP47029

Bracket
Abrazadera
Support

RP47030

Nut & Wrench
Tuerca y Llave
Écrou et clé

RP21908

Pump
Bomba
Pompe

RP21906▲
Body Assembly
Ensamble del Cuerpo
Corps

RP37037▲
Base / Base / Base

RP21945

Nut/Tuerca/Écrou

RP21904

Bottle
Bottela
Bouteille

RP31845

Extension Mounting Nut (Optional)
Tuerca para instalación en bordes
gruesos (Opcional)
Écrou pour surface épaisse (facultatif)

▲ Specify Finish

Especifíque el Acabado
Précisez le fini

RP49149

Steel Weight Assembly
Ensamble de la Pesa
de Acero
Masselotte en acier

RP50390

54" Hose Assembly & Clip
Ensamble de la Manguera y Presilla - 54"
Tuyau souple et Agrafe - 54 po

RP60911

Clip
Presilla
Agrafe

RP62057

62" Hose Assembly & Clip
Ensamble de la Manguera y Presilla - 62"
Tuyau souple et Agrafe - 62 po

11

RP51243

Gaskets
Empaques
Joints

RP37490

Stabilization Plate
Chapa Estabilizadora
Plaque de Stabilisation

62818 Rev. D

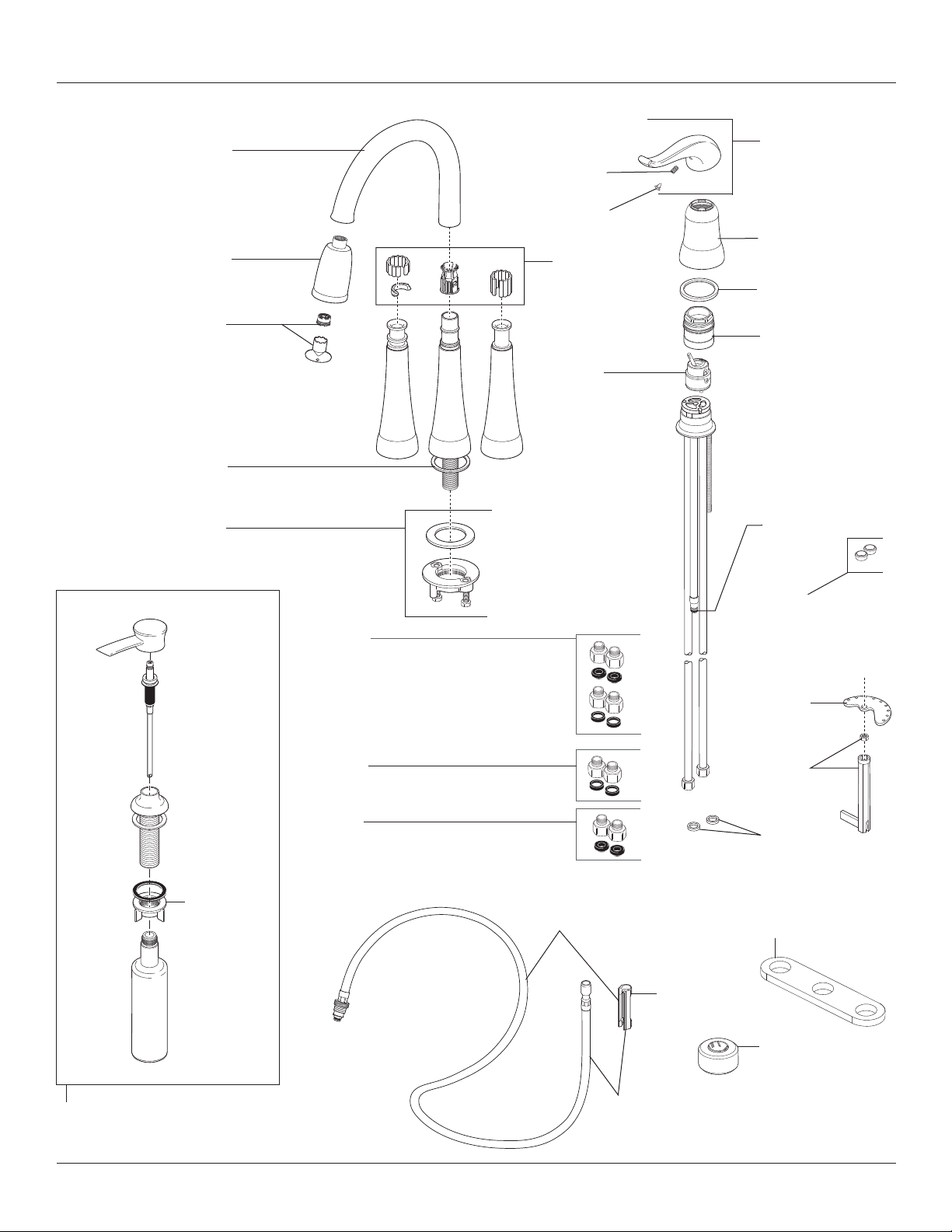

MODEL / MODELO / MODÈLE 16970-SD-DST

▲ Specify Finish

Especifíque el Acabado
Précisez le fini

RP54537▲

Spout Assembly with Magnet
Ensamble del Tubo de Salida

con Imán
Bec avec Aimant

RP51511▲

Sprayer Assembly
Ensamble de rociador
Pulvérisateur

RP50815

Aerator & Wrench
Aereador y Llave
Aérateur et Clé

RP50788
Spout Gasket
Empaque
Joint

RP60619

Mounting Hardware
Herramientas para la Instalación
Pièces de montage

RP23093

Set Screw
Tornillo de Ajuste
Vis de calage

RP51513▲

Red/Blue Button
Botón rojo/azul
Bouton rouge/bleu

RP60923

Friction Spacers & Clip
Aro para el Surtidor &

Arandela de Fricción
Anneau du bec &

rondelle de frottement

RP50587

Valve Assembly
Ensamble de la válvula
Soupape

RP51512▲
Handle w/Button &
Set Screw

Manija con botón y
tornillo de presión

Poignée avec bouton
et vis de calage

RP51514▲
Sleeve Assembly
Manja
Manchon

RP6052

Gasket
Empaque
Joint

RP51503

Bonnet
Bonete
Chapeau

RP13938

O-Ring
Anillo “O”
Joint torique

RP49302▲
Dispenser Assembly
Ensamble del Dispensador
Distributeur

RP21945

Nut
Tuerca
Écrou

RP63263

Adapters
3/8"-24 UNEF to 1/2"-20 UN &
3/8"-24 UNEF to 1/2"-14 NPSM

Adaptadors
3/8”-24 UNEF a 1/2”-20 UN &
3/8”-24 UNEF a 1/2”-14 NPSM

Adapteurs
3/8 po-24 UNEF à 1/2 po-20 UN et
3/8 po-24 UNEF à 1/2 po-14 NPSM

RP63264

Adapters (10) 3/8”-24 UNEF to 1/2”-20 UN
Adaptadors (10) 3/8”-24 UNEF a 1/2”-20 UN
Adapteurs (10) 3/8 po-24 UNEF à 1/2 po-20 UN

RP63265

Adapters (10) 3/8"-24 UNEF to 1/2"-14 NPSM
Adaptadors (10) 3/8”-24 UNEF a 1/2”-14 NPSM
Adapteurs (10) 3/8 po-24 UNEF à 1/2 po-14 NPSM

RP50390

54" Hose Assembly & Clip
Ensamble de la Manguera y Presilla - 54"
Tuyau souple et Agrafe - 54 po

RP50952

Cut -To - Fit Hose
Ferrules

Casquillos cortados
a la medida para la
manguera

Bagues pour
flexibles coupés

RP47029

Bracket
Abrazadera
Support

RP47030

Nut & Wrench
Tuerca y Llave
Écrou et clé

RP51243

Gaskets
Empaques
Joints

RP37490

Stabilization Plate
Chapa Estabilizadora
Plaque de Stabilisation

RP60911

Clip
Presilla
Agrafe

RP49149

Steel Weight Assembly
Ensamble de la Pesa
de Acero

RP62057

62" Hose Assembly & Clip
Ensamble de la Manguera y Presilla - 62"
Tuyau souple et Agrafe - 62 po

Masselotte en acier

12

62818 Rev. D
