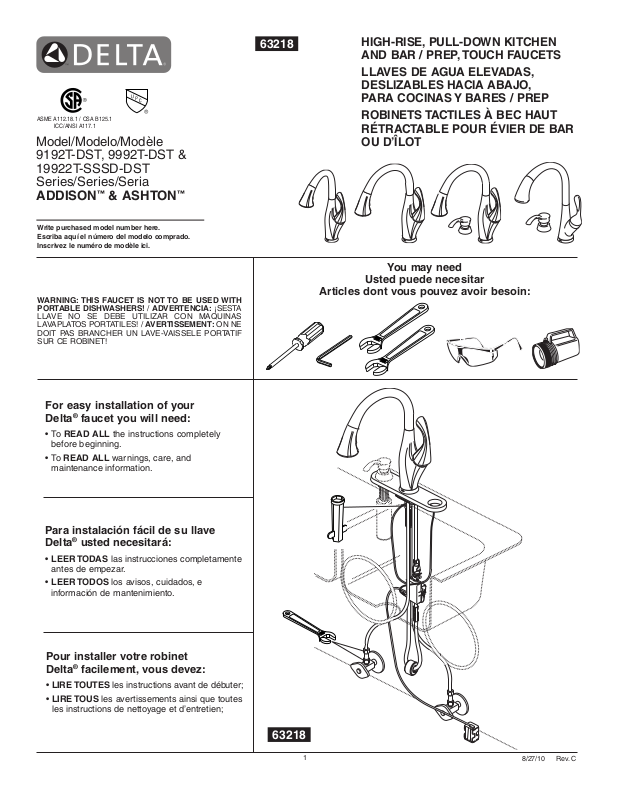

Factory Direct Hardware 9192T-DST User Manual [en, es, fr]

T

E

F

L

O

N

ASME A112.18.1 / CSA B125.1

T

E

F

L

O

N

ICC/ANSI A117.1

Model/Modelo/Modèle
9192T-DST, 9992T-DST &
19922T-SSSD-DST
Series/Series/Seria

ADDISON™ & ASHTON

Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.

WARNING: THIS FAUCET IS NOT TO BE USED WITH
PORTABLE DISHWASHERS! / ADVERTENCIA: ¡SESTA

LLAVE NO SE DEBE UTILIZAR CON MAQUINAS
LAVAPLATOS PORTATILES! / AVERTISSEMENT: ON NE
DOIT PAS BRANCHER UN LAVE-VAISSELE PORTATIF
SUR CE ROBINET!

™

63218

HIGH-RISE, PULL-DOWN KITCHEN
AND BAR / PREP, TOUCH FAUCETS

LLAVES DE AGUA ELEVADAS,
DESLIZABLES HACIA ABAJO,
PARA COCINAS Y BARES / PREP

ROBINETS TACTILES À BEC HAUT
RÉTRACTABLE POUR ÉVIER DE BAR
OU D’ÎLOT

You may need

Usted puede necesitar

Articles dont vous pouvez avoir besoin:

For easy installation of your
Delta® faucet you will need:

•ToREAD ALL the instructions completely

before beginning.

•ToREAD ALL warnings, care, and

maintenance information.

Para instalación fácil de su llave
Delta® usted necesitará:

•LEER TODAS las instrucciones completamente

antes de empezar.

•LEER TODOS los avisos, cuidados, e

información de mantenimiento.

Pour installer votre robinet
Delta® facilement, vous devez:

•LIRE TOUTES les instructions avant de débuter;

•LIRE TOUS les avertissements ainsi que toutes

les instructions de nettoyage et d’entretien;

63218

1

8/27/10 Rev. C

Cleaning and Care

Care should be given to the cleaning of this product. Although its finish
is extremely durable, it can be damaged by harsh abrasives or polish. To
clean, simply wipe gently with a damp cloth and blot dry with a soft towel.
Glass cleaner can be used on SS (Stainless) finish to remove fingerprints
and maintain color match.

DELTA® ELECTRONIC FAUCET LIMITED WARRANTY

All parts and finishes of the Delta® faucet are warranted to the original consumer purchaser to
be free from defects in material & workmanship for a period of 5 years. Delta Faucet Company
recommends using a professional plumber for all installation & repair.

Delta will replace, FREE OF CHARGE, during the warranty period, any part or finish that proves
defective in material and/or workmanship under normal installation, use & service. Replacement
parts may be obtained by calling 1-800-345-DELTA (in the U.S. and Canada) or by writing to:

In the United States: In Canada:
Delta Faucet Company Masco Canada
Product Service Technical Service Centre
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6

This warranty is extensive in that it covers replacement of all defective parts and even finish,
but these are the only two things that are covered. LABOR CHARGES AND/OR DAMAGE
INCURRED IN INSTALLATION, REPAIR, OR REPLACEMENT AS WELL AS ANY OTHER KIND
OF LOSS OR DAMAGES ARE EXCLUDED. Proof of purchase (original sales receipt) from
the original consumer purchaser must be made available to Delta for all warranty claims. THIS

Limpieza y Cuidado de su Llave

Tenga cuidado al limpiar este producto. Aunque su acabado es
sumamente durable, puede ser afectado por agentes de limpieza o para
pulir abrasivos. Para limpiar su llave, simplemente frótela con un trapo
húmedo y luego séquela con una toalla suave. Se puede usar limpiador
de vidrio en el acabado de acero inoxidable para remover las marcas
hechas por los dedos y mantener el color original.

IS THE EXCLUSIVE WARRANTY BY DELTA FAUCET COMPANY, WHICH DOES NOT
MAKE ANY OTHER WARRANTY OF ANY KIND, INCLUDING THE IMPLIED WARRANTY
OF MERCHANTABILITY.

This warranty excludes all industrial, commercial & business usage, whose purchasers are
hereby extended a five year limited warranty from the date of purchase, with all other terms of
this warranty applying except the duration of the warranty. This warranty is applicable to
Delta® faucets manufactured after January 1, 1995.

Some states/provinces do not allow the exclusion or limitation of incidental or consequential
damages, so the above limitation or exclusion may not apply to you. Any damage to this faucet as
a result of misuse, abuse, or neglect, or any use of other than genuine Delta® replacement parts
WILL VOID THE WARRANTY.

This warranty gives you specific legal rights, and you may also have other rights which vary from
state/province to state/province. It applies only for Delta® faucets installed in the United States of
America, Canada, and Mexico.

BATTERIES NOT INCLUDED.

© 2010 Masco Corporation of Indiana

GARANTÍA LIMITADA DEL GRIFO ELECTRÓNICO DE DELTA

Todas las piezas de la llave Delta® están garantizadas al consumidor comprador original de estar
libres de defectos de material y fabricación durante un período de 5 años. Delta Faucet Company
recomienda que use un plomero profesional para todas las instalaciones y reparaciones.

Delta reemplazará, LIBRE DE CARGO, durante el período de garantía, cualquier pieza o
acabado que pruebe tener defectos de material y/o fabricación bajo instalación normal, uso y
servicio. Piezas de repuesto pueden ser obtenidas llamando al 1-800-345-DELTA (en los
Estados Unidos y Canada) o escribiendo a:

En los Estados Unidos: En Canada:

Delta Faucet Company Masco Canada
Product Service Technical Service Centre
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6

Esta garantía es extensiva en lo que cubre el reemplazamiento de todas las piezas defectuosas y
hasta el acabado, pero éstas son las únicas dos cosas que están cubiertas. CARGOS DE LABOR
Y/O DAÑOS INCURRIDOS EN LA INSTALACIÓN, REPARACIÓN, O REEMPLAZAMIENTO
COMO TAMBIÉN CUALQUIER OTRO TIPO DE PÉRDIDA O DAÑOS ESTÁN EXCLUÍDOS.
Prueba de compra (recibo original de venta) del comprador consumidor original debe de ser

Instructions de nettoyage

Il faut le nettoyer avec soin. Même si son fini est extrêmement durable, il
peut être abîmé par des produits fortement abrasifs ou des produits de
polissage. Il faut simplement le frotter doucement avec un chiffon humide
et le sécher à l'aide d'un chiffon doux. Du nettoyant pour verre peut
être appliqué sur le fini en acier inoxydable pour enlever les empreintes
digitales et maintenir l'uniformité de la couleur.

GARANTIE LIMITÉE DE ROBINET ÉLECTRONIQUE DE DELTA

Toutes les pièces du robinet Delta® sont protégées contre les défectuosités de matériau et les
vices de fabrication par une garantie de 5 ans. Delta recommande de faire appel à un plombier
compétent pour l'installation et la réparation du robinet.
Pendant la période de garantie, Delta remplacera GRATUITEMENT toute pièce ou tout fini,
présentant une défectuosité de matériau ou un vice de fabrication pour autant que l'appareil
ait été installé, utilisé et entretenu correctement. Pour obtenir des pièces de rechange, veuillez
communiquer par téléphone au numéro 1-800-345-DELTA (aux États-Unis ou au Canada)
et par écrit à l'une des adresses suivantes :

Aux États-Unis Au Canada
Delta Faucet Company Masco Canada
Product Service Centre de services techniques
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, Ontario N6A 4L6

La présente garantie s'applique au remplacement de toutes les pièces défectueuses, y compris
le fini, et elle ne couvre que ces éléments. LES FRAIS DE MAIN-D'OEUVRE ET (OU) LES
DOMMAGES PROVOQUÉS AU COURS DE L'INSTALLATION, DE LA RÉPARATION OU DU
REMPLACEMENT D'UN ÉLÉMENT AINSI QUE LES PERTES OU DOMMAGES DE TOUTE
AUTRE NATURE NE SONT PAS COUVERTS PAR LA GARANTIE. Toute réclamation en vertu de

®

disponible a Delta para todos los reclamos. ESTA ES LA GARANTÍA EXCLUSIVA DE DELTA
FAUCET COMPANY, QUE NO HACE CUALQUIER OTRA GARANTÍA DE CUALQUIER TIPO,
INCLUYENDO LA GARANTÍA IMPLÍCITA DE COMERCIALIZACIÓN.

Esta garantía excluye todo uso industrial, comercial y de negocio, a cuyos compradores se les
da una garantía limitada extendida de cinco años desde la fecha de compra, con todos los otros
términos de esta garantía aplicados, excepto el de duración de ésta. Esta garantía es aplicable a
las llaves de Delta® fabricadas después de Enero 1, 1995.

Algunos estados/provincias no permiten la exclusión o limitación de daños incidentales o
consecuentes, de manera que la limitación o exclusión arriba escrita puede no aplicarle a usted.
Cualquier daño a esta llave, resultado del mal uso, abuso, o descuido, o cualquier otro uso de
piezas de repuesto que no sean genuinas de Delta® ANULARÁN LA GARANTÍA.

Esta garantía le da derechos legales específicos, y usted puede, también tener otros derechos
que varían de estado/provincia a estado/provincia. Es aplicable sólo a las llaves Delta®
instaladas en los Estados Unidos de America, Canada y Mexico.

BATERÍAS NO INCLUIDAS.

© 2010 Masco Corporación de Indiana

®

la présente garantie doit être adressée à Delta, accompagnée de la preuve d'achat (original de la
facture) du premier acheteur. CETTE GARANTIE EST LA SEULE OFFERTE PAR DELTA FAUCET
COMPANY OU DELTA FAUCET CANADA, SELON LE CAS. ELLE EXCLUT TOUTE AUTRE
GARANTIE, Y COMPRIS LA GARANTIE IMPLICITE DE QUALITÉ MARCHANDE.
Les robinets installés dans un établissement industriel ou commercial ou dans une place
d'affaires sont protégés par une grantie étandue de cinq ans qui prend effet à compter de la
date d'achat. Toutes les autres conditions de la garantie de cinq ans sont identiques à celle de la
présente garantie. La présente garantie s'applique à tous les robinets Delta® fabriqués après le
1er janvier 1995.
Dans les États ou les provinces où il est interdit d'exclure ou de limiter les responsabilités à l'égard
des dommages indirects ou fortuits, les exclusions et les limites susmentionnées ne s'appliquent
pas. Les dommages résultant d'une mauvaise utilisation, d'une utilisation abusive de la négligence
ou de l'utilisation de pièces autres que des pièces d'origine Delta® RENDENT LA GARANTIE
NULLE ET SANS EFFET.
La présente garantie vous donne des droits précis qui peuvent varier selon votre lieu de résidence.
Elle ne s'applique qu'aux robinets Delta® installés aux États-Unis, au Canada et au Mexique.

PILES NON INCLUSES.

© 2010 Division de Masco Indiana

2

63218 Rev. C

RP60977▲

Sprayer Assembly
Ensamble de rociador
Pulvérisateur

RP53879▲

Button
Botón
Bouton

RP40650

Set Screw
Tornillo de Presión
Vis de calage

RP63229▲

Base Assembly
Aro de Accesorio
Anneau de finitiont

RP63194▲

Lever Handle
Manijas de Palanca
Manette

RP60976▲

Sprayer Assembly
(includes aerator)

Ensamble de rociador
(incluye el aireador)
Pulvérisateur
(inclut aérateur)

RP50815

Aerator & Wrench
Aereador y Llave
Aérateur et Clé

RP60263

Mounting Bracket, Nut
& Insulator
Herramientas para la
Instalación
Pièces de montage

RP54234▲

Button
Botón
Bouton

RP47666

Set Screw
Tornillo de Presión
Vis de calage

RP63220

Contact Assembly
Chapa de Contacto
Plaque de contact

RP60275

Bonnet Nut
Tuerca
Écrou

RP60114

Valve Assembly
Ensamble del Cartucho
Cartouche

RP50952

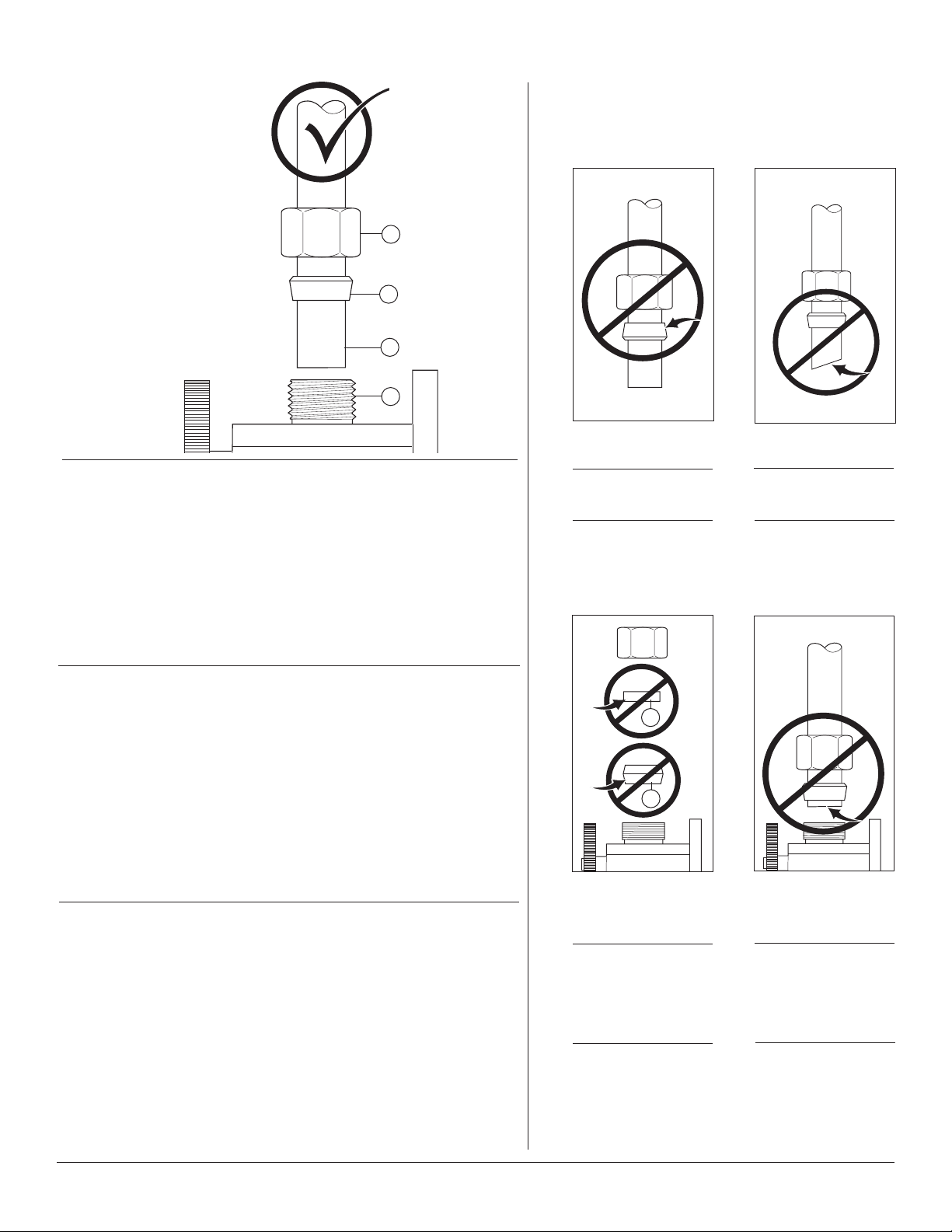

Cut -To - Fit Plastic Sleeves
Casquillos cortados a la medida
Bagues d’extrémité pour tubes coupés

RP63193▲

Lever Handle
Manijas de Palanca
Manette

RP60116▲

Cap
Bonete
Chapeau

RP21945

Nut
Tuerca
Écrou

RP50781▲
Dispenser Assembly
Ensamble del Dispensador
Distributeur

RP47274▲
Escutcheon, Plate, Nuts and Gasket
Chapa, Placa, Tuercas y Empaque
Plaque de finition, Plaque, écrous et joint

RP60976▲

Sprayer Assembly
(includes aerator)
Ensamble de rociador
(incluye el aireador)
Pulvérisateur
(inclut aérateur)

For Bar Faucet
Llave de Agua / Grifo para Bares
Pour évier de bar

RP53468

Check Valves
Válvulas Checadoras
Clapets de non-retour

RP50390

54" Hose Assembly & Clip
Ensamble de la Manguera y Presilla - 54"
Tuyau souple et Agrafe - 54 po

RP49149

Steel Weight Assembly
Ensamble de la Pesa de Acero
Masselotte en acier

RP60924

Wrench
Llave
Rondelle

RP50815

Aerator & Wrench
Aereador y Llave
Aérateur et Clé

RP60911

Clip
Presilla
Agrafe

RP60280

Gasket
Empaque
Joint

RP13938

O-Rings (2)
Anillos“O” (2)
Joints torique (2)

RP13938

O-Rings (2)
Anillos“O” (2)
Joints torique (2)

RP51243

Inlet Gaskets
Empaques para el tubo de entrada
Joints côté alimentation

RP63219▲

Base Assembly
Aro de Accesorio
Anneau de finitiont

RP37490

Isolation Plate
Chapa Estabilizadora
Plaque de Stabilisation

RP63228▲

Solenoid Assembly
Ensamble de Solenoide

Électrovanne

RP60520
Adapter & O-Ring
Adaptador y Aro-O
Adaptateur et joint torique

RP50784
Clip & O-Ring
Gancho y Anillo “O”
Agrafe et Joint torique

RP64124

Battery Box
Caja de la Batería
Boîtier de piles

▲Specify Finish
Especifíque el Acabado
Précisez le Fini

RP13938

O-Ring (2)
Anillo “O” (2)
Joint torique (2)

RP21945

Nut
Tuerca
Écrou

RP62057

62" Hose Assembly & Clip
Ensamble de la Manguera y Presilla - 62"
Tuyau souple et Agrafe - 62 po

3

RP53233

Spout Connector
Conexión del Surtidor
Raccord du bec

63218 Rev. C

Other useful accessories that may be purchased separately.
Otros accesorios útiles que se pueden comprar por separado.
Autres accessoires utiles pouvant être achetés séparément.

RP63263

Adapters
3/8"-24 UNEF to 1/2"-20 UN &
3/8"-24 UNEF to 1/2"-14 NPSM

Adaptadors
3/8”-24 UNEF a 1/2”-20 UN &
3/8”-24 UNEF a 1/2”-14 NPSM

Adapteurs
3/8 po-24 UNEF à 1/2 po-20 UN et
3/8 po-24 UNEF à 1/2 po-14 NPSM

RP63264

Adapters (10) 3/8”-24 UNEF to 1/2”-20 UN
Adaptadors (10) 3/8”-24 UNEF a 1/2”-20 UN
Adapteurs (10) 3/8 po-24 UNEF à 1/2 po-20 UN

RP63265

Adapters (10) 3/8"-24 UNEF to 1/2"-14 NPSM
Adaptadors (10) 3/8”-24 UNEF a 1/2”-14 NPSM
Adapteurs (10) 3/8 po-24 UNEF à 1/2 po-14 NPSM

3

1

2

7

Backflow Protection System

Your Delta® faucet pull-down spout incorporates a backflow protection system that
has been tested to be in compliance with ASME A112.18.3 and ASME A112.18.1
/ CSA B125.1. It incorporates two certified check valves in series, which operate
independently and are integral parts of the fitting; one being located in the pullout
adapter attached to the valve outlet tube and one located in each of the check valve
adapters attached to the valve inlet tubes. Should your local plumbing codes require
an atmospheric type vacuum breaker one must be purchased separately.

Sistema de protección contra el contraflujo

Su llave de agua tipo deslizable Delta® tiene un sistema de protección para el
contraflujo, incorpora, que ha sido probado para cumplir con los requisitos de
ASME A112.18.3 y ASME A112.18.1 / CSA B125.1. Incorpora (grifo) dos válvulas
de chequeo, certificadas, en serie, que funcionan independientemente y que son
partes integras de la unidad; una ubicada en el adaptador extraíble conectado a la
salida de la válvula y otra ubicada en cada adaptador de las válvulas de chequeo
conectadas a los tubos de entrada de la válvula. Si los códigos de plomería locales
requieren un rompe-vacío de tipo ambiental debe comprarla aparte.

Dispositif anti-siphonnage

Le bec rétractable de votre robinet Delta® comporte un dispositif anti-siphonnage
qui a été éprouvé et qui est conforme aux normes ASME A112.18.3 et ASME
A112.18.1 / CSA B125.1. Il comporte deux clapets de non-retour certifiés qui sont
montés en série, qui fonctionnent indépendamment et qui font partie intégrante
du raccord. L’un est situé dans l’adaptateur détachable fixé au tube de sortie de la
soupape et l’autre est situé dans chacun des adaptateurs de clapet fixés aux tubes
d’entrée de la soupape. Si le code de plomberie exige un brise-vide atmosphérique,

vous devez l’acheter séparément.

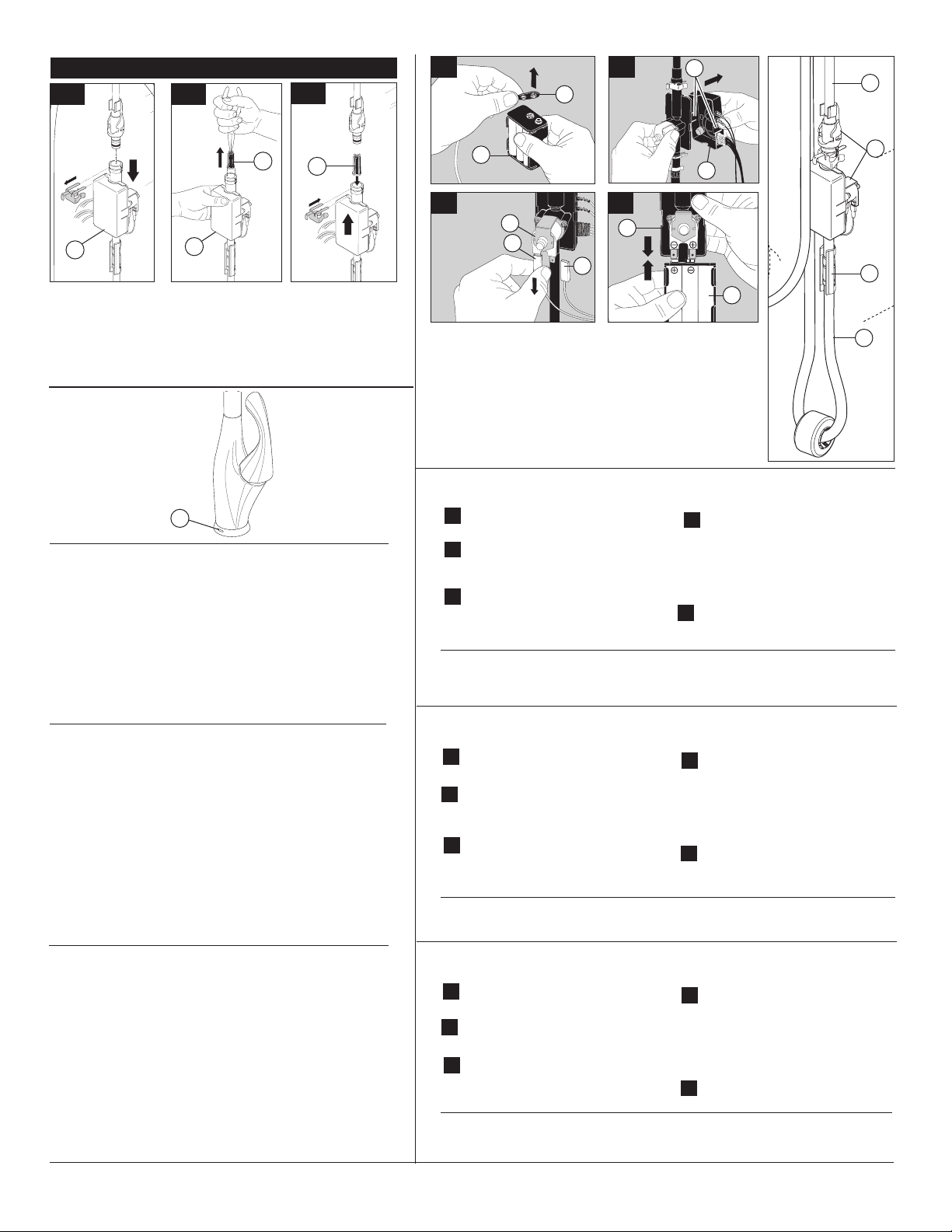

Mantenimiento

4

5

6

Si la llave muestra un flujo muy bajo
A. Quite y limpie el aireador (1) (Nota: algunos modelos requieren una llave de
tuercas (2) para sacar el aereador.), o

B. Destornille la manguera de la cabeza del rocia dor y limpie los escombros de la
rejilla (la rejilla está dentro de la cabeza del rociador) (3). Nota: No todas las cabezas

de rociadores tienen una rejilla.
IMPORTANTE: Instale la rejilla otra vez dentro de la cabeza del rociador (si no
la reinstala podria dañar las partes internas).

Si la llave de agua tiene una filtración por debajo de la manija:

Quite la manija (4) y casquillo (5). Usando una llave de tuercas, asegúrese que la
tuerca tapa (6) esté apretada.*

Si la filtración persiste – CIERRE LOS SUMINISTROS DE AGUA. Cambie el
cartucho de la válvula (7). Usando una llave de tuercas, asegúrese que la tuerca
tapa (6) esté apretada.*

Si la llave de agua tiene una filtración desde la salida del surtidor – CIERRE LOS
SUMINISTROS DE AGUA. Cambie el cartucho de la válvula (7). sando una llave de
tuercas, asegúrese que la tuerca tapa (6) esté apretada.*

* AVISO: Si no aprieta fijamente la tuerca tapa con una llave de tuercas pudiera
resultar en daño por agua.

Nota: Una cantidad pequeña de agua puede escurrirse del surtidor o gotear por un

período corto de tiempo después de cerrar el agua. Esto es una ocurrencia natural
causada por la manguera larga flexible.

Nota: No procure desmontar el cartucho (7). No hay piezas reparables adentro.

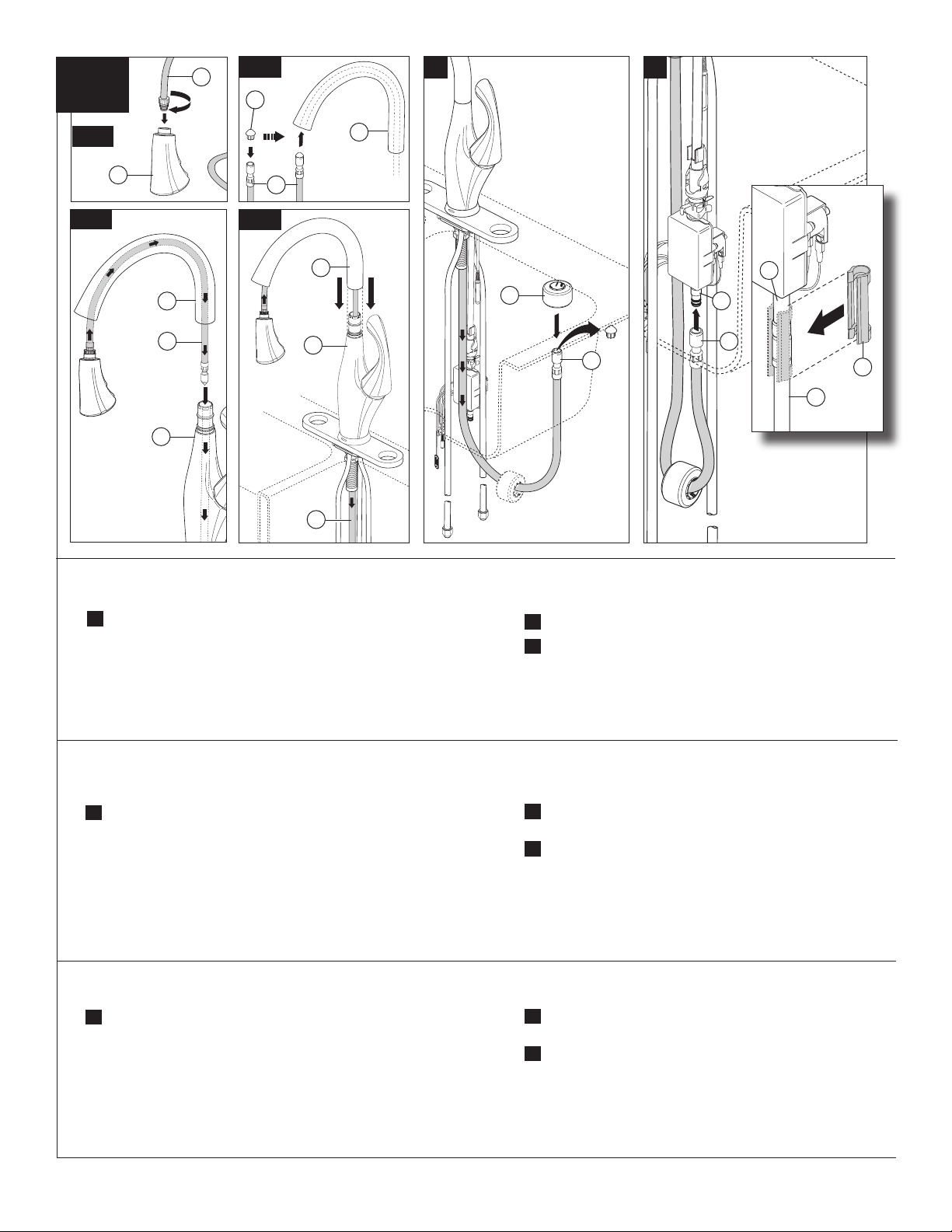

Maintenance

If faucet exhibits very low flow
A. Remove and clean aerator (1) (Note: some models require wrench (2) to
remove aerator.), or

B. Unscrew hose from spray head and clean debris from screen - the screen is
located just inside the spray (3). Note: Not all spray heads have a screen.
IMPORTANT: Reinstall screen to the spray head. (Failure to reinstall the

screen could damage internal parts.)
If faucet leaks from under handle: Remove handle (4) and cap (5). Using a

wrench, ensure bonnet nut (6) is tight.
If leak persists–SHUT OFF WATER SUPPLIES. Replace valve cartridge (7). When

reinstalling parts, make sure bonnet nut (6) is tightened securely with a wrench.*
If faucet leaks from spout outlet–SHUT OFF WATER SUPPLIES. Replace valve

cartridge (7). When reinstalling parts, make sure bonnet nut (6) is tightened securely
with a wrench.*

* WARNING: Failure to securely tighten bonnet nut with a wrench could result
in water damage.

Note: A small amount of water may run out the spout or drip for a very short period
after the faucet is shut off. This is a natural occurrence caused by the long
sflexible hose.

Note: Do not attempt to disassemble cartridge (7). There are no repairable
parts inside.

Entretien

Si le debit du robinet est très faible:
A. Enlevez et nettoyez l’arérateur (1) (Note : sur certains modèles, il faut utiliser la
clé (2) pour enlever l’aérateur.); o u

B. Dévissez le tuyau, retirez le du bec-douchette et nettoyez le filtre en toile métallique
(à l’intérieur du bec-douchette) (3).

Note : Les têtes de pulvérisation n’ont pas toutes un filtre métallique.
IMPORTANT – Remettez le filtre en place. L’absence du filtre peut entraîner
l’endom magement des éléments internes.

Si le robinet fuit par le dessous de la manette :

Enlevez la manette (4) et embase (5). À l’aide d’une clé, assurez-vous que l’écrou­chapeau (6) est serré.*.

Si la fuite persiste, COUPEZ L’ARRIVÉE D’EAU. Remplacez la cartouche de la
soupape (7). Usando una llave de tuercas, asegúrese que la tuerca tapa (6) esté
apretada.*

Si le robinet fuit par la sortie du bec, COUPEZ L’ARRIVÉE D’EAU. Remplacez la
cartouche (7). Usando una llave de tuercas, asegúrese que la tuerca tapa (6) esté
apretada.*

* MISE EN GARDE : L’omission de bien serrer l’écrou-chapeau peut entraîner
une fuite d’eau et des dommages.

Note : Un peu d’eau peut s’écouler du bec ou dégoutter pendant une très courte

période après la fermeture du robinet. Cela est normal en raison de la longueur du
flexible.
Note : N’essayez pas de démonter la cartouche (7). Il n’y a aucune pièce réparable à
l’intérieur.

4

63218 Rev. C

1

A.

Top Mount Sinks / Instalación por Encima / Bâti supérieur

B. C.

2

1

2

2

3

1 1/4" Min. From Center Line

To Sink Bowl.

1 1/4" Mínimo. De la línea de

centro para hundir el tazón de

fuente.

1 1/4" ; Minimal. De la ligne

centrale pour descendre la

cuvette.

1

2

3

5

A

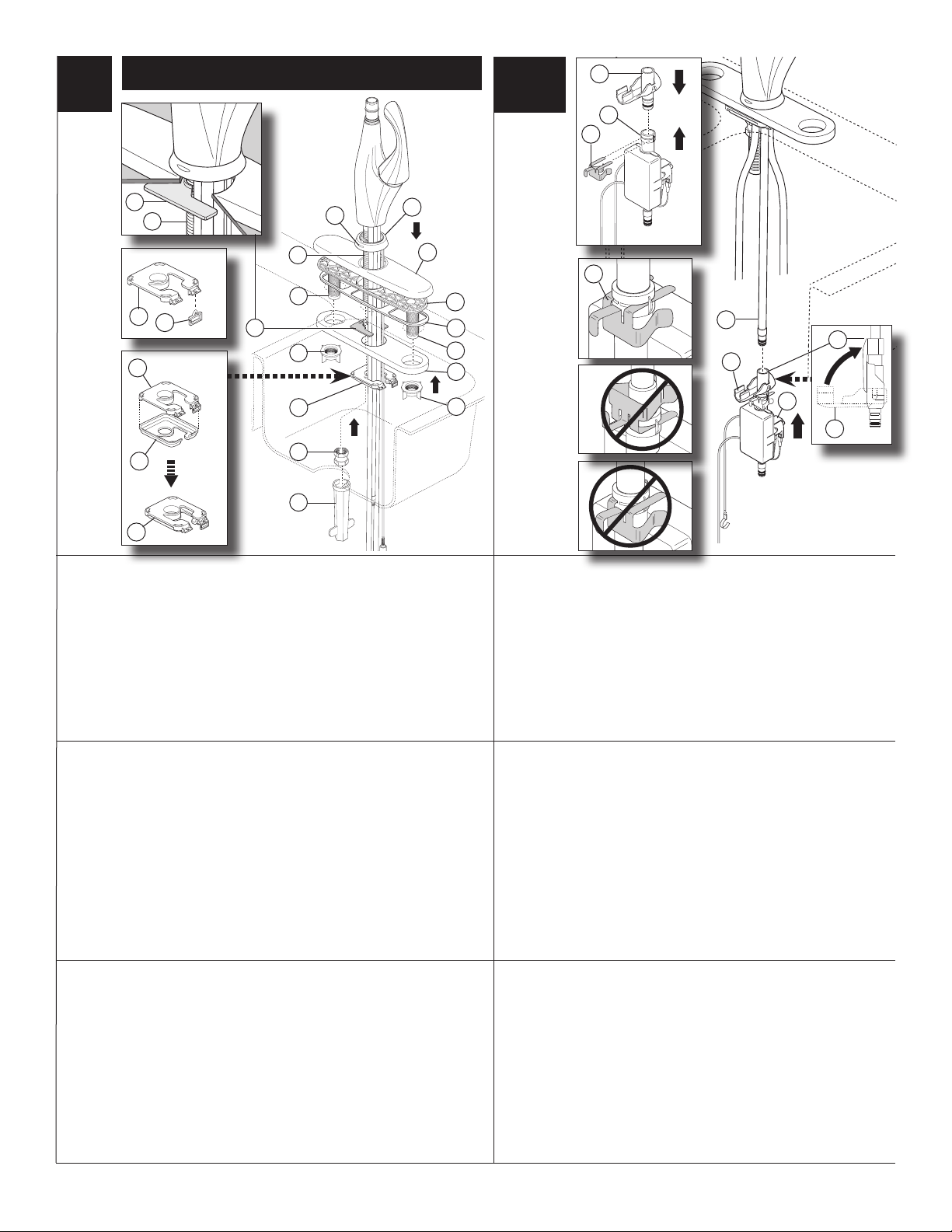

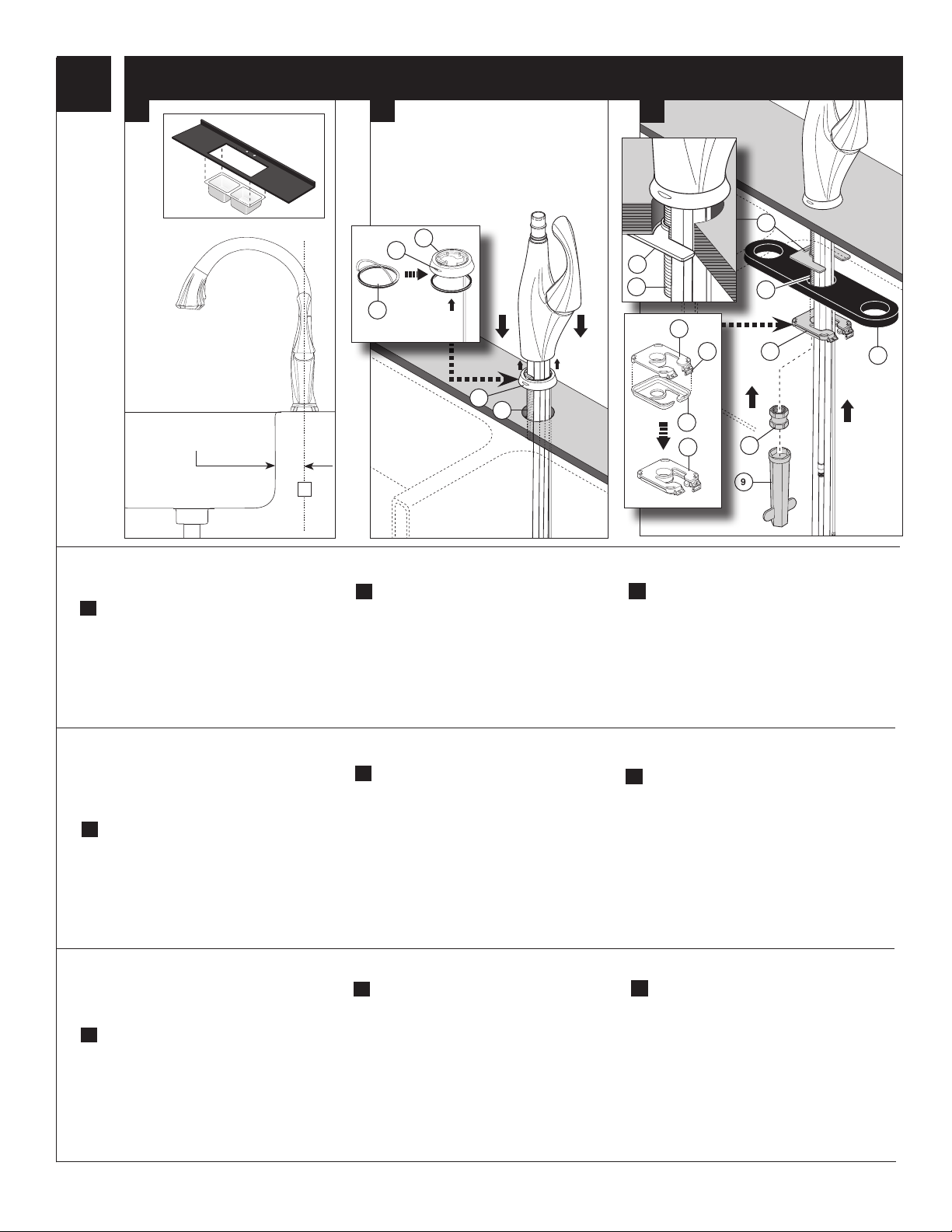

Determine if your sink is installed from the top of the counter or from the bottom. If your sink is installed from the top use this page for your spout installation.

Spout Installation For Top Mount Sinks

Your faucet is designed for a hole diameter of

A.

1 3/8" +/- 1/8" (35 mm +/- 3 mm) and a deck
thickness of up to 2 1/2" (63.5 mm). Maximum
deck thickness of soap dispenser is also 2 1/2"
(63.5 mm). The minimum distance from the
center line (A) to the sink bowl is 1 1/4".

SHUT OFF WATER SUPPLIES. Remove adhesive

B.

backing on trim ring gasket (1) and press into place
on trim ring (2). Slide trim ring over tubes and place
on bottom of faucet making sure the indicator light
(3) is located in front. Insert tubes through mounting
hole in sink and center faucet in position over hole.

Insert tab on saddle (1) into hole in insulator (2).

C.

Snap insulator (2) and bracket (3) together as
shown. Below the sink, install the isolation plate
(4), mounting bracket / insulator assembly (5)
(insulator side up) and nut (6) onto the mounting
shank (7). It is important to ensure the spout shank
does not contact the metal sink. Tighten nut (6)
using wrench (8).

7

5

6

8

4

Determine si su fregadero está instalado de la tapa del contador o de la parte inferior. Si su fregadero está instalado del superior utilice esta página para su
instalación del canalón.

Instale la Llave de Agua / Grifo en el Borde
del Fregadero

Su llave de agua / grifo está diseñado para un

A.

diámetro del agujero de 1 3/8 "+ / - 1/8"
(35 mm + / - 3 mm) y un grosor de superficie
para instalación /encimera hasta de 2 1/2"
(63.5 mm). El grosor de la superficie donde
va a instalar el dispensador de jabón también
es de 2 1/2" (63.5 mm). La distancia mínima
desde la línea central (A) al lavamanos, en si,
es 1 1/4".

Déterminez si votre évier est installé à partir du dessus du compteur ou du fond. Si votre évier est installé du supérieur employez cette page pour votre
installation de bec.

Monter le robinet sur la plage

Votre robinet est conçu pour un trou d’un

A.

diamètre de 1 3/8 po +/- 1/8 po (35 mm +/- 3
mm) et pour une surface d’une épaisseur d’au
plus 2 1/2 po (63.5 mm). Le distributeur de
savon est aussi conçu pour une surface d’une
épaisseur d’au plus 2 1/2 po (63.5 mm). La
distance minimale entre la ligne d’axe (A) et la
cuvette est de 1 1/4 po.

CIERRE LOS SUMINISTROS DE AGUA. Quite

B.

el adhesivo al dorso del aro de accesorio en el
empaque (1) y presione en su lugar en el aro de
accesorio (2). Deslice el aro de ajuste sobre los
tubos y colóquelo en la parte inferior de la llave de
agua, asegurándose que la luz indicadora (3) se
encuentra en el frente. Inserte los tubos a través
del orificio de montaje en el fregadero y coloque la
llave de agua / grifo en posición central sobre
el orificio.

FERMEZ LES ROBINETS D’ARRÊT. Enlevez la

B.

pellicule recouvrant la colle du joint de l’anneau de
finition (1). Placez le joint sur l’anneau de finition (2);
exercez une pression sur le joint. Glissez l’anneau
de finition sur les tubes pour l’amener contre le des­sous du robinet; assurez-vous que le voyant (3) est
orienté vers l’avant. Introduisez les tubes dans le trou
de montage de l’évier et centrez le robinet sur
le trou.

5

Inserte la lengüeta en la abrazadera de soporte

C.

(1) en el agujero del aislador (2). Ajuste juntos
el aislador (2) y el soporte (3) como se muestra.
Por debajo del fregadero, instale la placa de
aislamiento (4), el soporte de montaje / ensamble
del aislante (5) (lado aislante hacia arriba) y
la tuerca (6) en la espiga de montaje (7). Es
importante asegurar que la espiga no tenga
contacto con el fregadero de metal. Apriete la
tuerca (6) con la llave de tuercas (8).

Introduisez la patte sur l’appui (1) dans le trou

C.

de l’isolateur (2). Solidarisez l’isolateur (2) et le
support (3) en exerçant une pression comme le
montre la figure. Sous l’évier, montez la plaque
isolante (4), le support de montage avec l’élément
isolant (5) (élément isolant vers le haut) et l’écrou
(6) sur la tige de montage (7). Il est important de
vous assurer que la tige du bec (6) n’entre pas en
contact avec l’évier en métal. Serrez l’écrou (6) à
l’aide de la clé (8).

63218 Rev. C
