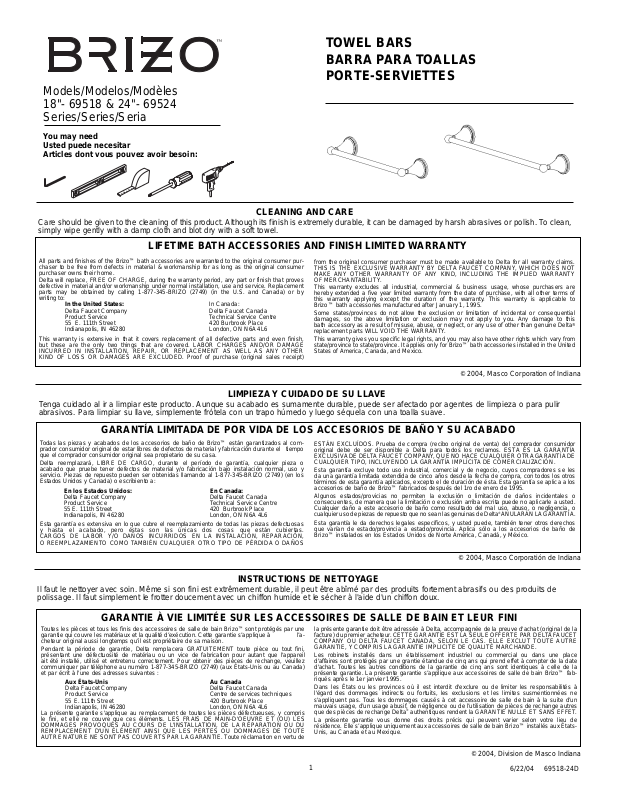

Factory Direct Hardware 69524 User Manual [en, fr, es]

TOWEL BARS
BARRA PARA TOALLAS
PORTE-SERVIETTES

Models/Modelos/Modèles
18"- 69518 & 24"- 69524
Series/Series/Seria

You may need
Usted puede necesitar
Articles dont vous pouvez avoir besoin:

CLEANING AND CARE

Care should be given to the cleaning of this product. Although its finish is extremely durable, it can be damaged by harsh abrasives or polish. To clean,
simply wipe gently with a damp cloth and blot dry with a soft towel.

LIFETIME BATH ACCESSORIES AND FINISH LIMITED WARRANTY

All parts and finishes of the Brizo™ bath accessories are warranted to the original consumer pur­chaser to be free from defects in material & workmanship for as long as the original consumer
purchaser owns their home.

Delta will replace, FREE OF CHARGE, during the warranty period, any part or finish that proves
defective in material and/or workmanship under normal installation, use and service. Replacement
parts may be obtained by calling 1-877-345-BRIZO (2749) (in the U.S. and Canada) or by
writing to:

In the United States: In Canada:
Delta Faucet Company Delta Faucet Canada
Product Service Technical Service Centre
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6

This warranty is extensive in that it covers replacement of all defective parts and even finish,
but these are the only two things that are covered. LABOR CHARGES AND/OR DAMAGE
INCURRED IN INSTALLATION, REPAIR, OR REPLACEMENT AS WELL AS ANY OTHER
KIND OF LOSS OR DAMAGES ARE EXCLUDED. Proof of purchase (original sales receipt)

from the original consumer purchaser must be made available to Delta for all warranty claims.
THIS IS THE EXCLUSIVE WARRANTY BY DELTA FAUCET COMPANY, WHICH DOES NOT
MAKE ANY OTHER WARRANTY OF ANY KIND, INCLUDING THE IMPLIED WARRANTY
OF MERCHANTABILITY.

This warranty excludes all industrial, commercial & business usage, whose purchasers are
hereby extended a five year limited warranty from the date of purchase, with all other terms of
this warranty applying except the duration of the warranty. This warranty is applicable to
Brizo™ bath accessories manufactured after January 1, 1995.

Some states/provinces do not allow the exclusion or limitation of incidental or consequential
damages, so the above limitation or exclusion may not apply to you. Any damage to this
bath accessory as a result of misuse, abuse, or neglect, or any use of other than genuine Delta
replacement parts WILL VOID THE WARRANTY.

This warranty gives you specific legal rights, and you may also have other rights which vary from
state/province to state/province. It applies only for Brizo™ bath accessories installed in the United
States of America, Canada, and Mexico.

© 2004, Masco Corporation of Indiana

®

LIMPIEZA Y CUIDADO DE SU LLAVE

Tenga cuidado al ir a limpiar este producto. Aunque su acabado es sumamente durable, puede ser afectado por agentes de limpieza o para pulir
abrasivos. Para limpiar su llave, simplemente frótela con un trapo húmedo y luego séquela con una toalla suave.

GARANTÍA LIMITADA DE POR VIDA DE LOS ACCESORIOS DE BAÑO Y SU ACABADO

Todas las piezas y acabados de los accesorios de baño de Brizo™ están garantizados al com­prador consumidor original de estar libres de defectos de material y fabricación durante el tiempo
que el comprador consumidor original sea propietario de su casa.

Delta reemplazará, LIBRE DE CARGO, durante el período de garantía, cualquier pieza o
acabado que pruebe tener defectos de material y/o fabricación bajo instalación normal, uso y
servicio. Piezas de repuesto pueden ser obtenidas llamando al 1-877-345-BRIZO (2749) (en los
Estados Unidos y Canada) o escribiento a:

En los Estados Unidos: En Canada:

Delta Faucet Company Delta Faucet Canada
Product Service Technical Service Centre
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6

Esta garantía es extensiva en lo que cubre el reemplazamiento de todas las piezas defectuosas
y hasta el acabado, pero éstas son las únicas dos cosas que están cubiertas.
CARGOS DE LABOR Y/O DAÑOS INCURRIDOS EN LA INSTALACIÓN, REPARACIÓN,
O REEMPLAZAMIENTO COMO TAMBIÉN CUALQUIER OTRO TIPO DE PÉRDIDA O DAÑOS

INSTRUCTIONS DE NETTOYAGE

Il faut le nettoyer avec soin. Même si son fini est extrêmement durable, il peut être abîmé par des produits fortement abrasifs ou des produits de
polissage. Il faut simplement le frotter doucement avec un chiffon humide et le sécher à l'aide d'un chiffon doux.

ESTÁN EXCLUÍDOS. Prueba de compra (recibo original de venta) del comprador consumidor
original debe de ser disponible a Delta para todos los reclamos. ESTA ES LA GARANTÍA
EXCLUSIVADE DELTAFAUCET COMPANY , QUE NO HACE CUALQUIER OTRAGARANTÍA DE
CUALQUIER TIPO, INCLUYENDO LA GARANTÍA IMPLÍCITA DE COMERCIALIZACIÓN.

Esta garantía excluye todo uso industrial, comercial y de negocio, cuyos compradores se les
da una garantía limitada extendida de cinco años desde la fecha de compra, con todos los otros
términos de esta garantía aplicados, excepto el de duración de ésta. Esta garantía se aplica a los
accesorios de baño de Brizo™ fabricados después del 1ro de enero de 1995.

Algunos estados/provicias no permiten la exclusión o limitación de daños incidentales o
consecuentes, de manera que la limitación o exclusión arriba escrita puede no aplicarle a usted.
Cualquier daño a este accesorio de baño como resultado del mal uso, abuso, o negligencia, o
cualquier uso de piezas de repuesto que no sean las genuinas de Delta

Esta garantía le da derechos legales específicos, y usted puede, también tener otros derechos
que varían de estado/provincia a estado/provincia. Aplica sólo a los accesorios de baño de
Brizo™ instalados en los Estados Unidos de Norte América, Canadá, y México.

®

ANULARÁN LAGARANTÍA.

© 2004, Masco Corporatión de Indiana

GARANTIE À VIE LIMITÉE SUR LES ACCESSOIRES DE SALLE DE BAIN ET LEUR FINI

Toutes les pièces et tous les finis des accessoires de salle de bain Brizo™sont protégés par une
garantie qui couvre les matériaux et la qualité d’exécution. Cette garantie s’applique à l’a­cheteur original aussi longtemps qu’il est propriétaire de sa maison.

Pendant la période de garantie, Delta remplacera GRATUITEMENT toute pièce ou tout fini,
présentant une défectuosité de matériau ou un vice de fabrication pour autant que l'appareil
ait été installé, utilisé et entretenu correctement. Pour obtenir des pièces de rechange, veuillez
communiquer par téléphone au numéro 1-877-345-BRIZO (2749) (aux États-Unis ou au Canada)
et par écrit à l'une des adresses suivantes :

Aux États-Unis Au Canada

Delta Faucet Company Delta Faucet Canada
Product Service Centre de services techniques
55 E. 111th Street 420 Burbrook Place

Indianapolis, IN 46280 London, ON N6A 4L6
La présente garantie s'applique au remplacement de toutes les pièces défectueuses, y compris
le fini, et elle ne couvre que ces éléments. LES FRAIS DE MAIN-D'OEUVRE ET (OU) LES
DOMMAGES PROVOQUÉS AU COURS DE L'INSTALLATION, DE LA RÉPARATION OU DU
REMPLACEMENT D'UN ÉLÉMENT AINSI QUE LES PERTES OU DOMMAGES DE TOUTE
AUTRE NATURE NE SONTPAS COUVERTS PAR LA GARANTIE. Toute réclamation en vertu de

la présente garantie doit être adressée à Delta, accompagnée de la preuve d'achat (original de la
facture) du premier acheteur. CETTE GARANTIE ESTLASEULE OFFERTE P AR DELTAFAUCET
COMPANY OU DELTA FAUCET CANADA, SELON LE CAS. ELLE EXCLUT TOUTE AUTRE
GARANTIE, Y COMPRIS LA GARANTIE IMPLICITE DE QUALITÉ MARCHANDE.

Les robinets installés dans un établissement industriel ou commercial ou dans une place
d'affaires sont protégés par une grantie étandue de cinq ans qui prend effet à compter de la date
d'achat. Toutes les autres conditions de la garantie de cinq ans sont identiques à celle de la
présente garantie. La présente garantie s’applique aux accessoires de salle de bain Brizo™ fab­riqués après le 1er janvier 1995.

Dans les États ou les provinces où il est interdit d'exclure ou de limiter les responsabilités à
l'égard des dommages indirects ou fortuits, les exclusions et les limites susmentionnées ne
s'appliquent pas. Tous les dommages causés à cet accessoire de salle de bain à la suite d’un
mauvais usage, d’un usage abusif, de négligence ou de l’utilisation de pièces de rechange autres
que des pièces de rechange Delta

La présente garantie vous donne des droits précis qui peuvent varier selon votre lieu de
résidence. Elle s’applique uniquement aux accessoires de salle de bain Brizo™ installés aux États­Unis, au Canada et au Mexique.

®

authentiques rendent la GARANTIE NULLE ET SANS EFFET.

© 2004, Division de Masco Indiana

1

6/22/04 69518-24D

18" for Model 69518
24" for Model 69524

1

2

For Drywall

For Tile or Solid Walls

1

2

1

2

2

2

Place mounting brackets (1) in the desired location.

Note the distance between the brackets for the

different models. Ensure the brackets are level; then,

mark the position of the holes (2) on the wall.

Coloque las abrazaderas (1) en la ubicación
deseada. Tome nota de la distancia entre las
abrazaderas. Asegúrese que las abrazaderas e
stén niveladas; luego, marque la posición de los
agujeros (2) en la pared.

Placez les fixations (1) à l’endroit voulu. Notez la
distance entre les fixations. Assurez-vous que les
fixations sont de niveau, puis marquez la position
des trous (2) sur le mur.

1

1

Remove bracket and install wall anchors.
For drywall - Use a Phillips screwdriver to insert the anchors (1). Push and turn the anchors
in a clock-wise direction until flush with the wall surface. Do Not Drill.
For tile or solid walls - Drill 1/4" (6mm) holes then insert anchors (1) and tap flush with wall.

Quite la abrazadera e instale los soportes de pared.
Para muros en seco – Use un destornillador Phillips para introducir los soportes (1).
Empuje y gire los soportes en dirección de las manecillas del reloj hasta que queden al ras
con la superficie de la pared. No taladre.
Para lozas y paredes sólidas – Taladre agujeros de 1/4" (6mm) y luego introduzca los
soportes (1) y de golpecitos hasta que queden al ras con la pared.

Enlevez le support et installez les ancrages muraux.
Dans le placoplâtre - À l’aide d’un tournevis Phillips, introduisez les ancrages (1). Enfoncez les
ancrages et tournez-les dans le sens horaire jusqu’à ce qu’ils se trouvent à égalité de la surface
du mur. Ne faites pas de trous à la perceuse.
Dans les carreaux ou les murs pleins - Percez des trous de 1/4 po (6 mm), puis introduisez
les ancrages (1) et frappez-les légèrement jusqu’à ce qu’ils soient à égalité de la surface du mur.

1

1

3

1

3

Align bracket (1) over the installed anchors (2) and install screws (3).
Repeat for the second bracket.

Alinee la abrazadera (1) sobre los soportes instalados (2) e instale los
tornillos (3). Repita con la segunda abrazadera.

Faites correspondre la fixation (1) avec les ancrages installés (2) et
installez les vis (3). Répétez l’opération pour la deuxième fixation.

A.

1

4

3

2

2

4

B.

6

5

4

7

Position body (1) over bracket (2) and tighten set screw (3). Insert bar (4)

A.

into body as shown. Assemble second body (5) onto bar (4).
Assemble second body(5) onto bar (4) while holding the bar/body assem-

B.

bly, position second body (5) over bracket (6) and tighten set screw (7).

Coloque en posición el cuerpo (1) de la abrazadera (2) y apriete el

A.

tornillo de ajuste (3). Introduzca la barra (4) dentro del cuerpo como
se muestra. Ensamble el segundo cuerpo (5) en la barra (4).

Mientras que sostiene el ensamble de la barra/cuerpo, coloque el segundo

B.

cuerpo (5) sobre la abrazadera (6) y apriete el tornillo de ajuste (7).

Placez le corps (1) sur la fixation (2) et serrez la vis de calage (3).

A.

Introduisez la barre (4) dans le corps conformément aux indications de
la figure. Assemblez le deuxième corps (5) sur la barre (4).

Tout en maintenant le corps avec la barre, placez le deuxième corps (5)

B.

sur la fixation (6) et serrez la vis de calage (7).

2

69518-24D
