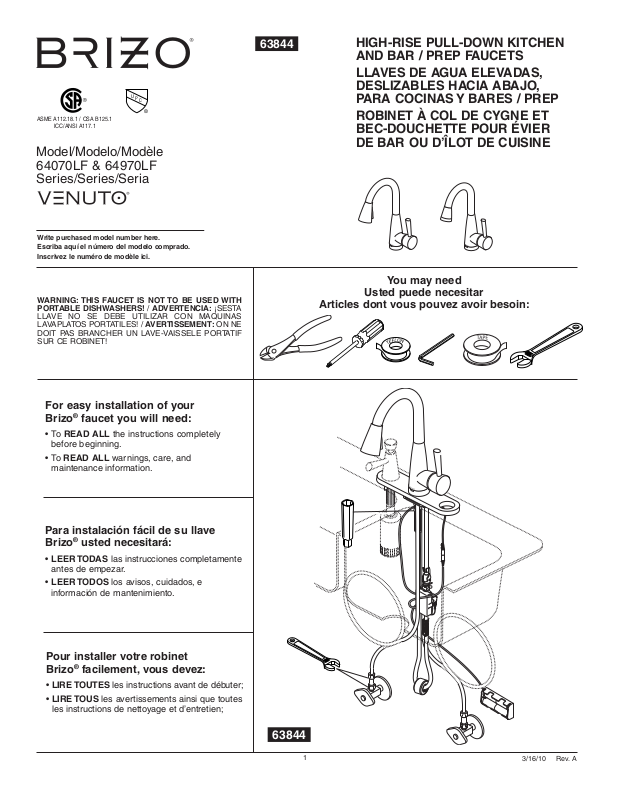

Factory Direct Hardware 64070LF User Manual [en, es, fr]

T

E

F

L

O

N

®

U

P

C

ASME A112.18.1 / CSA B125.1

ICC/ANSI A117.1

Model/Modelo/Modèle
64070LF & 64970LF
Series/Series/Seria

Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.

WARNING: THIS FAUCET IS NOT TO BE USED WITH
PORTABLE DISHWASHERS! / ADVERTENCIA: ¡SESTA

LLAVE NO SE DEBE UTILIZAR CON MAQUINAS
LAVAPLATOS PORTATILES! / AVERTISSEMENT: ON NE
DOIT PAS BRANCHER UN LAVE-VAISSELE PORTATIF
SUR CE ROBINET!

63844

HIGH-RISE PULL-DOWN KITCHEN
AND BAR / PREP FAUCETS

LLAVES DE AGUA ELEVADAS,
DESLIZABLES HACIA ABAJO,
PARA COCINAS Y BARES / PREP

ROBINET À COL DE CYGNE ET
BEC-DOUCHETTE POUR ÉVIER
DE BAR OU D’ÎLOT DE CUISINE

You may need

Usted puede necesitar

Articles dont vous pouvez avoir besoin:

For easy installation of your
Brizo® faucet you will need:

•ToREAD ALL the instructions completely

before beginning.

•ToREAD ALL warnings, care, and

maintenance information.

Para instalación fácil de su llave
Brizo® usted necesitará:

•LEER TODAS las instrucciones completamente

antes de empezar.

•LEER TODOS los avisos, cuidados, e

información de mantenimiento.

Pour installer votre robinet
Brizo® facilement, vous devez:

•LIRE TOUTES les instructions avant de débuter;

•LIRE TOUS les avertissements ainsi que toutes

les instructions de nettoyage et d’entretien;

63844

1

3/16/10 Rev. A

Cleaning and Care

Care should be given to the cleaning of this product. Although its finish
is extremely durable, it can be damaged by harsh abrasives or polish. To
clean, simply wipe gently with a damp cloth and blot dry with a soft towel.
Glass cleaner can be used on SS (Stainless) finish to remove fingerprints
and maintain color match.

BRIZO® ELECTRONIC FAUCET LIMITED WARRANTY

All parts and finishes of the Brizo® faucet are warranted to the original consumer purchaser to
be free from defects in material & workmanship for a period of 5 years. Delta Faucet Company
recommends using a professional plumber for all installation & repair.

Delta will replace, FREE OF CHARGE, during the warranty period, any part or finish that proves
defective in material and/or workmanship under normal installation, use & service. Replacement parts
may be obtained by calling 1-877-345-BRIZO (2749) (in the U.S. and Canada) or by writing to:

In the United States: In Canada:
Delta Faucet Company Masco Canada
Product Service Technical Service Centre
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6

This warranty is extensive in that it covers replacement of all defective parts and even finish,
but these are the only two things that are covered. LABOR CHARGES AND/OR DAMAGE
INCURRED IN INSTALLATION, REPAIR, OR REPLACEMENT AS WELL AS ANY OTHER KIND
OF LOSS OR DAMAGES ARE EXCLUDED. Proof of purchase (original sales receipt) from
the original consumer purchaser must be made available to Delta for all warranty claims. THIS

Limpieza y Cuidado de su Llave

Tenga cuidado al limpiar este producto. Aunque su acabado es
sumamente durable, puede ser afectado por agentes de limpieza o para
pulir abrasivos. Para limpiar su llave, simplemente frótela con un trapo
húmedo y luego séquela con una toalla suave. Se puede usar limpiador
de vidrio en el acabado de acero inoxidable para remover las marcas
hechas por los dedos y mantener el color original.

IS THE EXCLUSIVE WARRANTY BY DELTA FAUCET COMPANY, WHICH DOES NOT
MAKE ANY OTHER WARRANTY OF ANY KIND, INCLUDING THE IMPLIED WARRANTY
OF MERCHANTABILITY.

This warranty excludes all industrial, commercial & business usage, whose purchasers are
hereby extended a five year limited warranty from the date of purchase, with all other terms of
this warranty applying except the duration of the warranty. This warranty is applicable to
Brizo® faucets manufactured after January 1, 1995.

Some states/provinces do not allow the exclusion or limitation of incidental or consequential
damages, so the above limitation or exclusion may not apply to you. Any damage to this faucet as
a result of misuse, abuse, or neglect, or any use of other than genuine Delta® replacement parts
WILL VOID THE WARRANTY.

This warranty gives you specific legal rights, and you may also have other rights which vary from
state/province to state/province. It applies only for Brizo® faucets installed in the United States of
America, Canada, and Mexico.

BATTERIES NOT INCLUDED.

© 2010 Masco Corporation of Indiana

GARANTÍA LIMITADA DEL GRIFO ELECTRÓNICO DE BRIZO

Todas las piezas de la llave Brizo® están garantizadas al consumidor comprador original de estar
libres de defectos de material y fabricación durante un período de 5 años. Delta Faucet Company
recomienda que use un plomero profesional para todas las instalaciones y reparaciones.

Delta reemplazará, LIBRE DE CARGO, durante el período de garantía, cualquier pieza o
acabado que pruebe tener defectos de material y/o fabricación bajo instalación normal, uso y
servicio. Piezas de repuesto pueden ser obtenidas llamando al 1-877-345-BRIZO (2749) (en los
Estados Unidos y Canada) o escribiendo a:

En los Estados Unidos: En Canada:

Delta Faucet Company Masco Canada
Product Service Technical Service Centre
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6

Esta garantía es extensiva en lo que cubre el reemplazamiento de todas las piezas defectuosas y
hasta el acabado, pero éstas son las únicas dos cosas que están cubiertas. CARGOS DE LABOR
Y/O DAÑOS INCURRIDOS EN LA INSTALACIÓN, REPARACIÓN, O REEMPLAZAMIENTO
COMO TAMBIÉN CUALQUIER OTRO TIPO DE PÉRDIDA O DAÑOS ESTÁN EXCLUÍDOS.
Prueba de compra (recibo original de venta) del comprador consumidor original debe de ser

Instructions de nettoyage

Il faut le nettoyer avec soin. Même si son fini est extrêmement durable, il
peut être abîmé par des produits fortement abrasifs ou des produits de
polissage. Il faut simplement le frotter doucement avec un chiffon humide
et le sécher à l'aide d'un chiffon doux. Du nettoyant pour verre peut
être appliqué sur le fini en acier inoxydable pour enlever les empreintes
digitales et maintenir l'uniformité de la couleur.

GARANTIE LIMITÉE DE ROBINET ÉLECTRONIQUE DE BRIZO

Toutes les pièces du robinet Brizo® sont protégées contre les défectuosités de matériau et les
vices de fabrication par une garantie de 5 ans. Delta recommande de faire appel à un plombier
compétent pour l'installation et la réparation du robinet.
Pendant la période de garantie, Delta remplacera GRATUITEMENT toute pièce ou tout fini,
présentant une défectuosité de matériau ou un vice de fabrication pour autant que l'appareil
ait été installé, utilisé et entretenu correctement. Pour obtenir des pièces de rechange, veuillez
communiquer par téléphone au numéro 1-877-345-BRIZO (2749) (aux États-Unis ou au Canada)
et par écrit à l'une des adresses suivantes :

Aux États-Unis Au Canada
Delta Faucet Company Masco Canada
Product Service Centre de services techniques
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, Ontario N6A 4L6

La présente garantie s'applique au remplacement de toutes les pièces défectueuses, y compris
le fini, et elle ne couvre que ces éléments. LES FRAIS DE MAIN-D'OEUVRE ET (OU) LES
DOMMAGES PROVOQUÉS AU COURS DE L'INSTALLATION, DE LA RÉPARATION OU DU
REMPLACEMENT D'UN ÉLÉMENT AINSI QUE LES PERTES OU DOMMAGES DE TOUTE
AUTRE NATURE NE SONT PAS COUVERTS PAR LA GARANTIE. Toute réclamation en vertu de

®

disponible a Delta para todos los reclamos. ESTA ES LA GARANTÍA EXCLUSIVA DE DELTA
FAUCET COMPANY, QUE NO HACE CUALQUIER OTRA GARANTÍA DE CUALQUIER TIPO,
INCLUYENDO LA GARANTÍA IMPLÍCITA DE COMERCIALIZACIÓN.

Esta garantía excluye todo uso industrial, comercial y de negocio, a cuyos compradores se les
da una garantía limitada extendida de cinco años desde la fecha de compra, con todos los otros
términos de esta garantía aplicados, excepto el de duración de ésta. Esta garantía es aplicable a
las llaves de Brizo® fabricadas después de Enero 1, 1995.

Algunos estados/provincias no permiten la exclusión o limitación de daños incidentales o
consecuentes, de manera que la limitación o exclusión arriba escrita puede no aplicarle a usted.
Cualquier daño a esta llave, resultado del mal uso, abuso, o descuido, o cualquier otro uso de
piezas de repuesto que no sean genuinas de Delta® ANULARÁN LA GARANTÍA.

Esta garantía le da derechos legales específicos, y usted puede, también tener otros derechos
que varían de estado/provincia a estado/provincia. Es aplicable sólo a las llaves Brizo®
instaladas en los Estados Unidos de America, Canada y Mexico.

BATERÍAS NO INCLUIDAS.

© 2010 Masco Corporación de Indiana

®

la présente garantie doit être adressée à Delta, accompagnée de la preuve d'achat (original de la
facture) du premier acheteur. CETTE GARANTIE EST LA SEULE OFFERTE PAR DELTA FAUCET
COMPANY OU DELTA FAUCET CANADA, SELON LE CAS. ELLE EXCLUT TOUTE AUTRE
GARANTIE, Y COMPRIS LA GARANTIE IMPLICITE DE QUALITÉ MARCHANDE.
Les robinets installés dans un établissement industriel ou commercial ou dans une place
d'affaires sont protégés par une grantie étandue de cinq ans qui prend effet à compter de la
date d'achat. Toutes les autres conditions de la garantie de cinq ans sont identiques à celle de la
présente garantie. La présente garantie s'applique à tous les robinets Brizo® fabriqués après le
1er janvier 1995.
Dans les États ou les provinces où il est interdit d'exclure ou de limiter les responsabilités à l'égard
des dommages indirects ou fortuits, les exclusions et les limites susmentionnées ne s'appliquent
pas. Les dommages résultant d'une mauvaise utilisation, d'une utilisation abusive de la négligence
ou de l'utilisation de pièces autres que des pièces d'origine Delta® RENDENT LA GARANTIE
NULLE ET SANS EFFET.
La présente garantie vous donne des droits précis qui peuvent varier selon votre lieu de résidence.
Elle ne s'applique qu'aux robinets Brizo® installés aux États-Unis, au Canada et au Mexique.

PILES NON INCLUSES.

© 2010 Division de Masco Indiana

2

63844 Rev. A

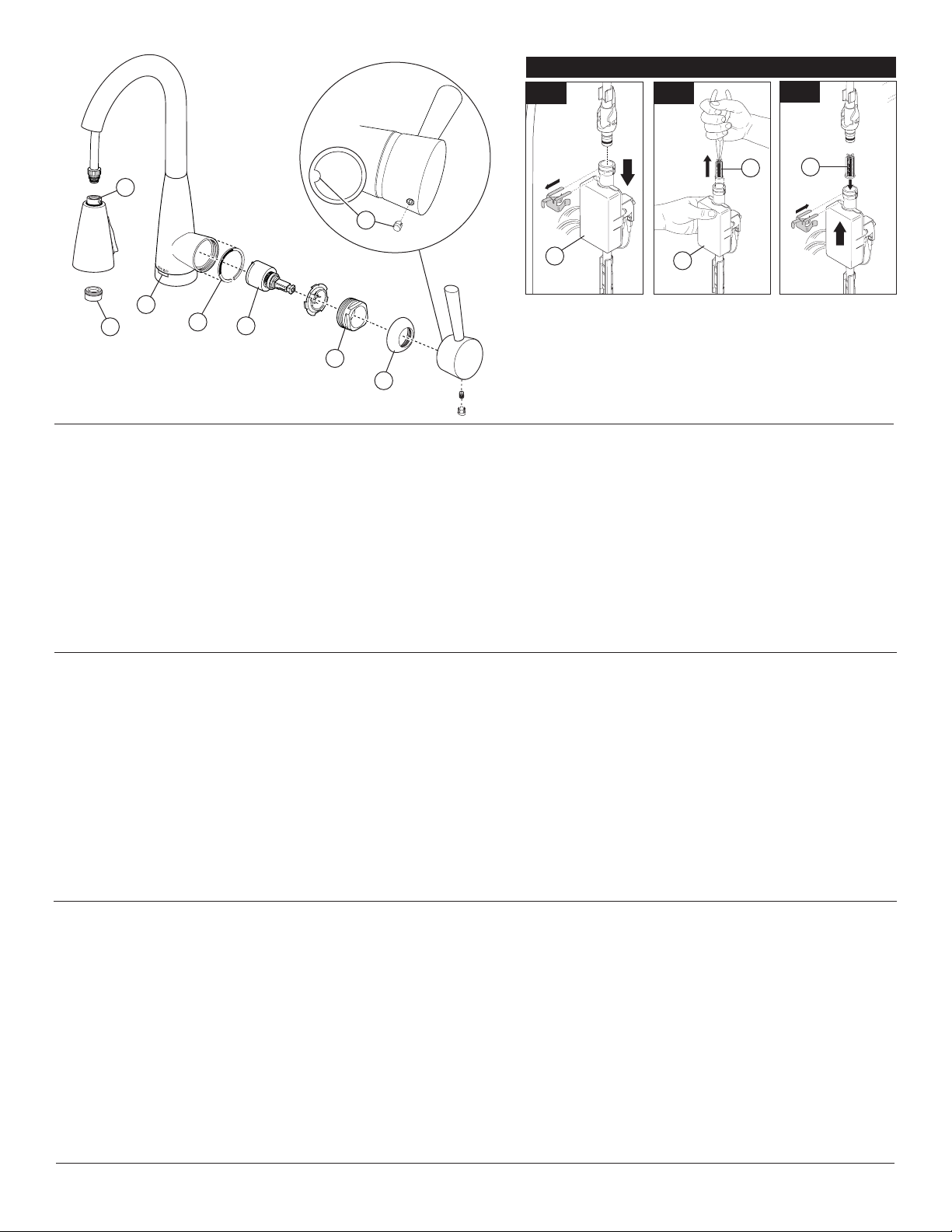

Accessory Order Only
Orden de Accesorio Solamente
Livrable séparément seulement

RP42881

RP30395

Vented Funnel
Embudo con Ventiladero
Entonnoir

RP43258▲

Body Assembly
(includes base,
shank, gasket & nut)

Ensamble del Cuerpo
(incluye base, espiga,
empaque y tuerca )

Corps (inclut base,
l’adaptateur, joint
et écrou)

RP42878▲
Dispenser Assembly
Ensamble del Dispensador
Distributeur

Pump
Bomba
Pompe

RP21945

Nut
Tuerca
Écrou

RP21904

Bottle
Botella
Bouteille

RP60112▲

Sprayer Assembly
(includes aerator)

Ensamble de rociador
(incluye el aireador)
Pulvérisateur
(inclut aérateur)

RP60109▲

Spout Assembly
Ensamble del Tubo
de Salida
Bec

RP60110▲

Sprayer Assembly
(includes aerator)
Ensamble de rociador
(incluye el aireador)
Pulvérisateur
(inclut aérateur)

RP60262▲

Trim Ring and Gasket
Aro de Accesorio y Empaque
Anneau de finition et Joint

RP60263

Mounting Bracket, Nut,
Spacer & Insulator
Herramientas para la
Instalación
Pièces de montage

RP40531

Wrench
Llave
Rondelle

RP60111▲

Spout Assembly
Ensamble del Tubo de Salida
Bec

RP53222

Friction Ring &
Isolator Sleeve

Arandela de Fricción
Rondelle de frottement

RP44001

Temperature Indicator
Indicador de

Temperatura
Indicateur de

température

RP60114

Valve Assembly
Ensamble del Cartucho
Cartouche

RP13938

O-Ring
Anillo “O”
Joint torique

RP51243

Inlet Gaskets
Empaques para el tubo de entrada
Joints côté alimentation

RP37490

Isolation Plate
Chapa Estabilizadora
Plaque de Stabilisation

RP60275

Bonnet Nut
Tuerca
Écrou

RP60118▲

Set Screw & Button
Tornillo de Presión y Botón
Vis de calage et bouton

RP60547

Contact Plate
Chapa de Contacto
Plaque de contact

RP43945

O-Ring
Anillo “O”
Joint torique

RP60116▲

Bonnet
Bonete
Chapeau

RP60117▲

Handle
Manija
Manette

RP43004▲

Vase Only - Metal
Sólo el recipiente ­Metal
Vase seulement -
Métal

RP43005

Vase Only -
Frosted Glass

Sólo el recipiente -
vidrio escarchado

Vase seulement ­verre givré

RP43258▲

Body Assembly
(includes base, shank,
gasket & nut)

Ensamble del Cuerpo
(incluye base, espiga,
empaque y tuerca )

Corps (inclut base,
l’adaptateur, joint et écrou)

RP42879▲
Vase Assembly - Metal*
Ensamble – Recipiente

de Metal*
Vase en métal*

▲Specify Finish / Especifíque el Acabado / Précisez le Fini

*The vase is interchangeable with soap dispenser head and pump.
*El recipiente es intercambiable con la cabeza y la bomba del dispensador de jabón.
*La tête et la pompe du distributeur de savon peuvent être remplacées par le vase.

RP42880▲
Vase Assembly -
Frosted Glass*
Ensamble – Recipiente
de vidrio escarchado*
Vase en verre givré*

RP21945

Nut
Tuerca
Écrou

RP49149

Steel Weight Assembly
Ensamble de la Pesa de Acero
Masselotte en acier

RP53468

Check Valves
Válvulas Checadoras
Clapets de non-retour

RP50952

Cut -To - Fit Plastic Sleeves
Casquillos cortados a la medida
Bagues d’extrémité pour tubes coupés

RP62057

Hose Assembly
Ensamble de la Manguera
Tuyau souple

3

RP60911

Clip
Presilla
Agrafe

RP60264

Solenoid Assembly
Ensamble de Solenoide
Électrovanne

RP60520
Adapter & O-Ring
Adaptador y Aro-O
Adaptateur et joint torique

RP50784
Clip & O-Ring
Gancho y Anillo “O”
Agrafe et Joint torique

RP53231

Battery Box
Caja de la Batería
Boîtier de piles

RP13938

O-Ring
(2 Required)

Anillo “O”
(2 requeridos)

Joint torique

RP53233

Spout Connector
Conexión del Surtidor

Raccord du bec

(2 requis)

63844 Rev. A

Other useful accessories that may be purchased separately.
Otros accesorios útiles que se pueden comprar por separado.
Autres accessoires utiles pouvant être achetés séparément.

RP63263

Adapters
3/8"-24 UNEF to 1/2"-20 UN &
3/8"-24 UNEF to 1/2"-14 NPSM

Adaptadors
3/8”-24 UNEF a 1/2”-20 UN &
3/8”-24 UNEF a 1/2”-14 NPSM

Adapteurs
3/8 po-24 UNEF à 1/2 po-20 UN et
3/8 po-24 UNEF à 1/2 po-14 NPSM

RP63264

Adapters (10) 3/8”-24 UNEF to 1/2”-20 UN
Adaptadors (10) 3/8”-24 UNEF a 1/2”-20 UN
Adapteurs (10) 3/8 po-24 UNEF à 1/2 po-20 UN

RP63265

Adapters (10) 3/8"-24 UNEF to 1/2"-14 NPSM
Adaptadors (10) 3/8”-24 UNEF a 1/2”-14 NPSM
Adapteurs (10) 3/8 po-24 UNEF à 1/2 po-14 NPSM

Backflow Protection System

Your Brizo® faucet pull-down spout incorporates a backflow protection
system that has been tested to be in compliance with ASME A112.18.3
and ASME A112.18.1 / CSA B125.1. It incorporates two certified check
valves in series, which operate independently and are integral parts of
the fitting; one being located in the pullout adapter attached to the valve
outlet tube and one located in each of the check valve adapters attached
to the valve inlet tubes. Should your local plumbing codes require an
atmospheric type vacuum breaker one must be purchased separately.

Sistema de protección contra el contraflujo

Su llave de agua tipo deslizable Brizo® tiene un sistema de protección
para el contraflujo, incorpora, que ha sido probado para cumplir con
los requisitos de ASME A112.18.3 y ASME A112.18.1 / CSA B125.1.
Incorpora dos válvulas de chequeo, certificadas, en serie, que funcionan
independientemente y que son partes integras de la unidad; una ubicada
en el adaptador extraíble conectado a la salida de la válvula y otra ubica­da en cada adaptador de las válvulas de chequeo conectadas a los tubos
de entrada de la válvula.Si los códigos de plomería locales requieren un
rompe-vacío de tipo ambiental debe comprarla aparte.

Dispositif anti-siphonnage

Le bec rétractable de votre robinet Brizo® comporte un dispositif
anti-siphonnage qui a été éprouvé et qui est conforme aux normes
ASME A112.18.3 et ASME A112.18.1 / CSA B125.1. Il comporte deux
clapets de non-retour certifiés qui sont montés en série, qui fonctionnent
indépendamment et qui font partie intégrante du raccord. L’un est situé
dans l’adaptateur détachable fixé au tube de sortie de la soupape et
l’autre est situé dans chacun des adaptateurs de clapet fixés aux tubes
d’entrée de la soupape. Si le code de plomberie exige un brise-vide
atmosphérique, vous devez l’acheter séparément.

4

63844 Rev. A

1

A.

Top Mount Sinks / Instalación por Encima / Bâti supérieur

B. C.

1 1/4" Min. From Center Line

To Sink Bowl.

1 1/4" Mínimo. De la línea de

centro para hundir el tazón de

1 1/4" ; Minimal. De la ligne

centrale pour descendre la

fuente.

cuvette.

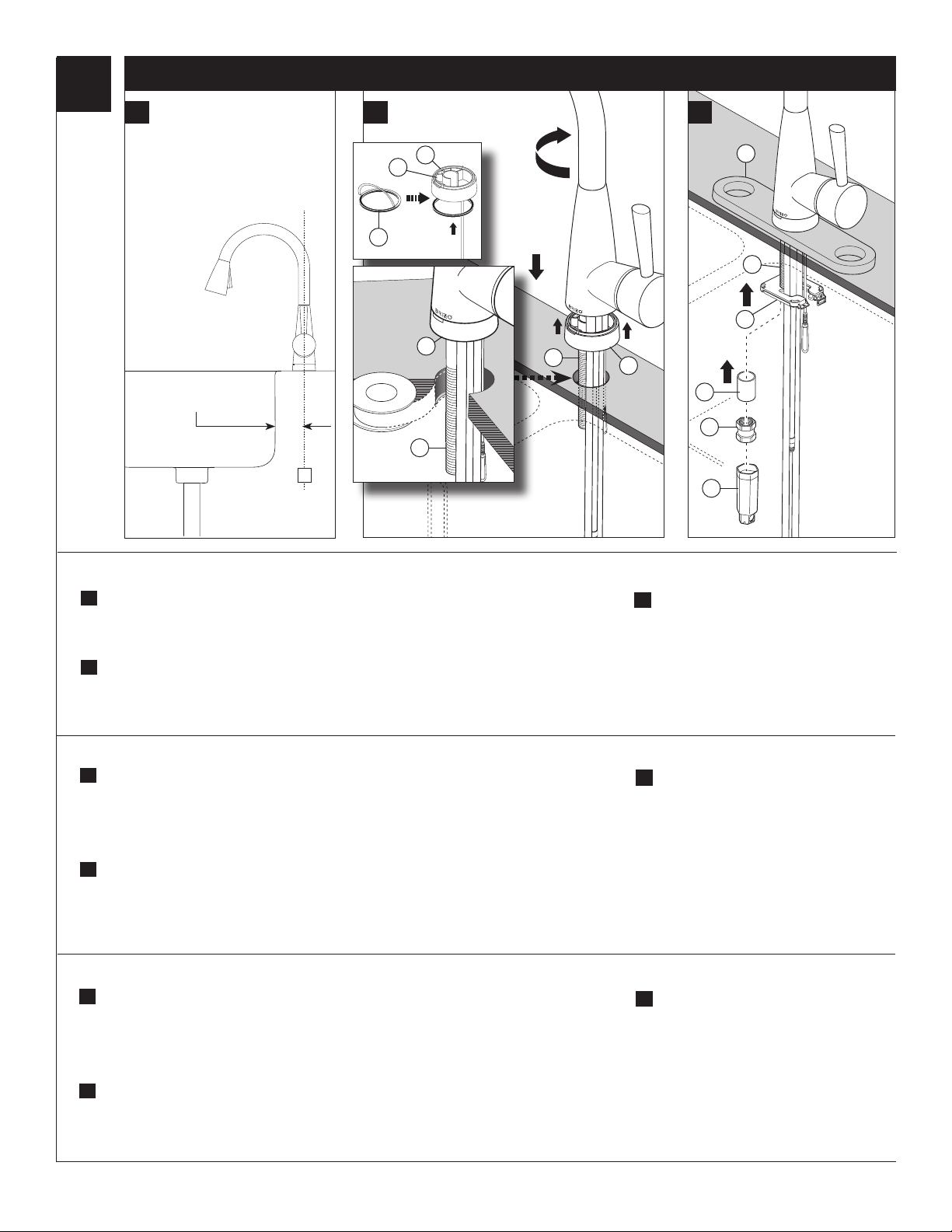

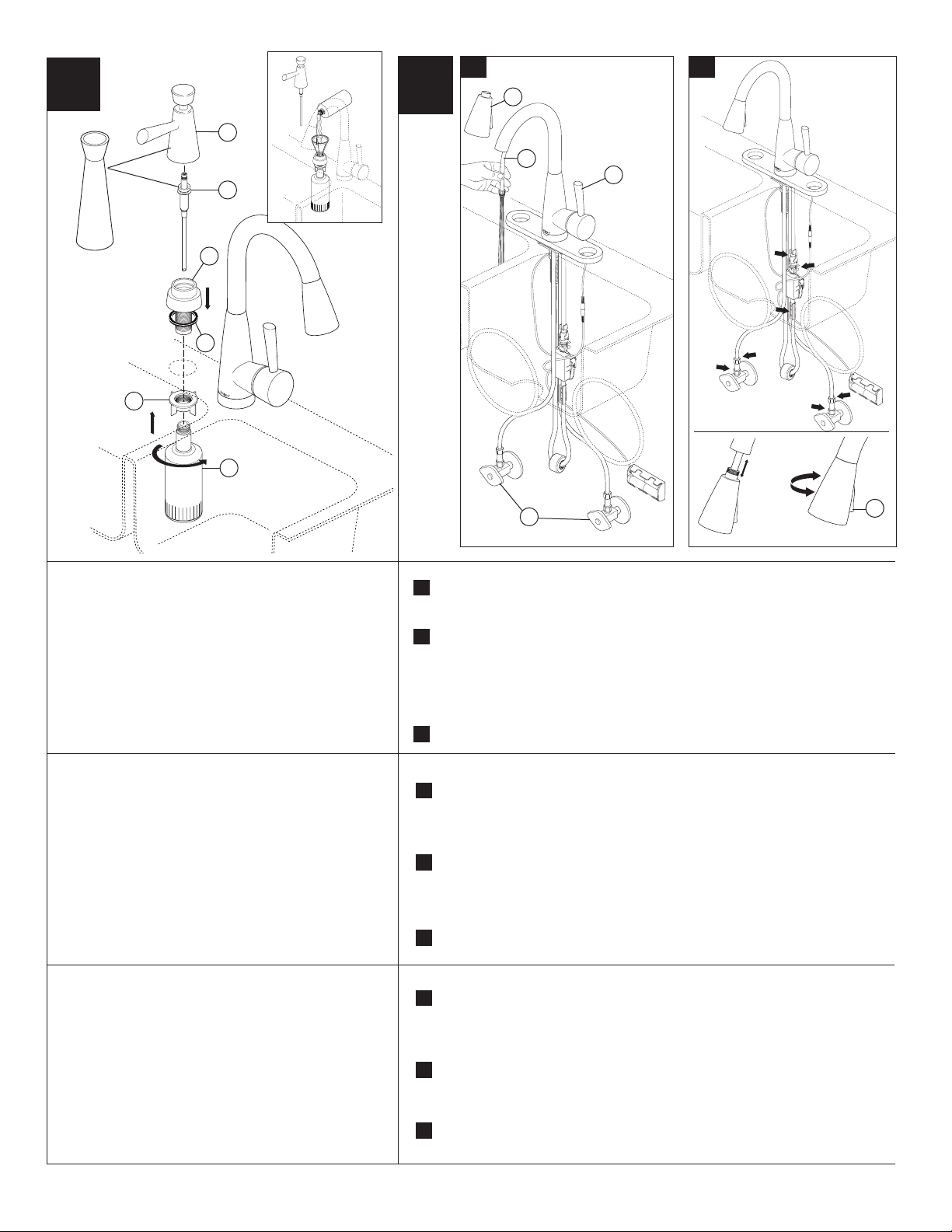

Spout Installation For Top Mount Sinks

Your faucet is designed for a hole diameter of

A.

1 3/8" +/- 1/8" (35 mm +/- 3 mm) and a deck
thickness of up to 3" (76 mm). Maximum deck
thickness of soap dispenser is also 3" (76 mm).
The minimum distance from the center line (A)
to the sink bowl is 1 1/4".

1

2

2

3

1

2

A

SHUT OFF WATER SUPPLIES. Remove

B.

adhesive backing on trim ring gasket (1) and
press into place on trim ring (2). Slide trim ring
over tubes and place on bottom of faucet mak­ing sure the indicator light (3) is located in front.
Insert tubes through mounting hole in sink and
center faucet in position over hole. HINT: Turn

the spout tube opposite the handle to balance
the assembly when mounting and aid installa­tion of the hose.

C.

3

8

5

7

Snap insulator (1) and bracket (2) together as

shown. Install the isolation plate (4), mounting plate
bracket (3) (insulator side up) and nut (5) onto
the mounting shank (6) using wrench (7). Do not
overtighten. For decks up to 1 3/8" (35 mm) thick
use provided spacer (8) between nut and mounting
bracket. Note: The wrench provided is designed
to be used with a variety of tools: flat/Phillips head
screwdrivers, wrenches, etc. Note: Thin gauge sinks
not recommended.

4

6

3

Instale la Llave de Agua / Grifo en el Borde del Fregadero

Su llave de agua / grifo está diseñado para un

A.

diámetro del agujero de 1 3/8 "+ / - 1/8"
(35 mm + / - 3 mm) y un grosor de superficie
para instalación /encimera hasta de 3" (76 mm).
El grosor de la superficie donde va a instalar
el dispensador de jabón también es de 3"
(76 mm). La distancia mínima desde la línea
central (A) al lavamanos, en si, es 1 1/4".

Monter le robinet sur la plage

Votre robinet est conçu pour un trou d’un

A.

diamètre de 1 3/8 po +/- 1/8 po (35 mm +/- 3
mm) et pour une surface d’une épaisseur d’au
plus 3 po (76 mm). Le distributeur de savon est
aussi conçu pour une surface d’une épaisseur
d’au plus 3 po (76 mm). La distance minimale
entre la ligne d’axe (A) et la cuvette est de
1 1/4 po.

CIERRE LOS SUMINISTROS DE AGUA. Quite

B.

el adhesivo al dorso del empaque del la argolla
de accesorio (1) y presione en su lugar en la
argolla de accesorio (2). Deslice la argolla de
accesorio sobre los tubos y coloque al fondo
de la llave de agua asegurándose que la luz
indicadora (3) se encuentra en el frente. Inserte
los tubos a través del orificio de montaje en el
lavamanos y coloque la llave de agua o grifo en
posición central, sobre el agujero. SUGERENCIA:

Gire el tubo o cuello del surtidor en sentido
opuesto a la manija para equilibrar el ensamble
cuando haga la instalación y ayudar cuando
instale la manguera.

FERMEZ LES ROBINETS D’ARRÊT. Enlevez

B.

l’endos adhésif du joint de l’anneau de finition
(1) et collez le joint sur l’anneau de finition (2)
en exerçant une pression. Glissez l’anneau de
finition sur les tubes et placez-le contre le des­sous de robinet en vous assurant que le voyant
(3) se trouve à l’avant. Introduisez les tubes
dans le trou de montage de l’évier et centrez le
robinet sur le trou. Conseil : tournez le tube du

bec du côté opposé à celui de la manette pour
équilibrer le robinet pendant le montage et
faciliter l’installation du tuyau souple.

Coloque juntos, a presión, el aislador (1) y el

C.

soporte (2) así como se muestra. Instale la chapa de
aislamiento (4), la chapa de soporte de la instalación
(3) (lado del aislador hacia arriba) y la tuerca (5) en
la espiga de montaje (6) usando la llave de tuercas
(7). No apriete demasiado. En las superficies hasta
de 13/8" (35 mm) de grosor utilice el separador
incluido (8) entre la tuerca y el soporte de montaje.
Nota: La llave de herramientas proporcionada está
diseñada para ser utilizado con una variedad de
herramientas: destornillador de cabeza plana/Phillips,
llaves inglesas, etc. Nota: No se recomienda para
lavamanos delgados. Nota: No se recomienda en
lavamanos de grosor delgado.

En exerçant une pression, réunissez l’isolateur (1)

C.

et le support (2) comme le montre la figure. Montez
la plaque d’isolation (4) le support de la plaque de
montage (3) (isolateur orienté vers le haut) et l’écrou
(5) sur la tige de montage (6) à l’aide de la clé (7).
Prenez garde de trop serrer. Si la surface n’a pas
plus de 1 3/8 po d’épaisseur (35 mm), placez la pièce
d’espacement (8) fournie entre l’écrou et le support de
montage. Note : La clé fournie est conçue pour être
utilisée avec un variété d’outils : tournevis à extrémité
plate ou cruciforme (Phillips), clés, etc. L’installation de
ce robinet sur un évier de faible épaisseur n’est pas
recommandée.

5

63844 Rev. A
