Page 1

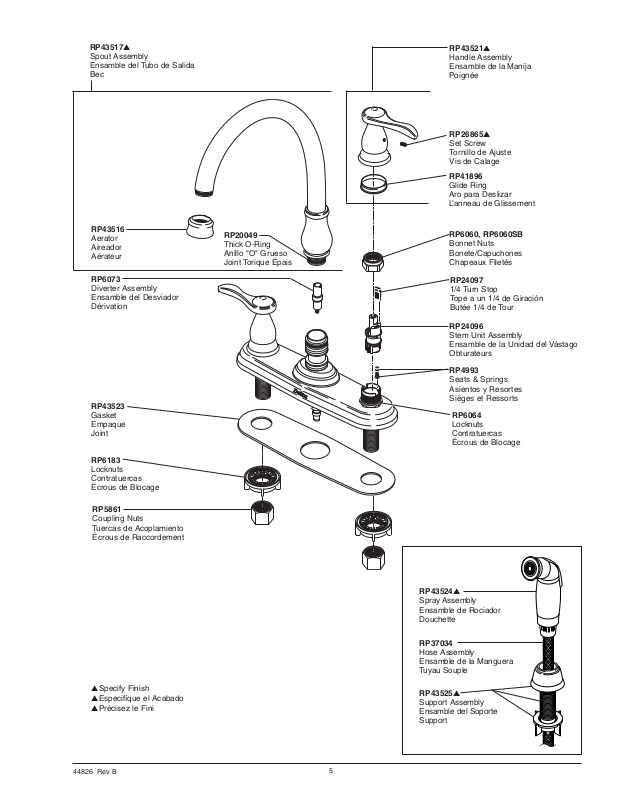

RP43517▲
Spout Assembly
Ensamble del Tubo de Salida
Bec
RP43521▲
Handle Assembly
Ensamble de la Manija
Poignée
RP26865▲
Set Screw
Tornillo de Ajuste
Vis de Calage
RP41896
Glide Ring
Aro para Deslizar
L’anneau de Glissement
RP43516
Aerator
Aireador
Aérateur
RP6073
Diverter Assembly
Ensamble del Desviador
Dérivation
RP43523
Gasket
Empaque
Joint
RP6183
Locknuts
Contratuercas
Écrous de Blocage
RP5861
Coupling Nuts
Tuercas de Acoplamiento
Écrous de Raccordement
RP20049
Thick O-Ring
Anillo "O" Grueso
Joint Torique Épais
RP6060, RP6060SB
Bonnet Nuts
Bonete/Capuchones
Chapeaux Filetés
RP24097
1/4 Turn Stop
Tope a un 1/4 de Giración
Butée 1/4 de Tour
RP24096
Stem Unit Assembly
Ensamble de la Unidad del Vástago
Obturateurs
RP4993
Seats & Springs
Asientos y Resortes
Sièges et Ressorts
RP6064
Locknuts
Contratuercas
Écrous de Blocage
▲Specify Finish
▲Especifíque el Acabado
▲Précisez le Fini
44826 Rev. B
RP43524▲
Spray Assembly
Ensamble de Rociador
Douchette
RP37034
Hose Assembly
Ensamble de la Manguera
Tuyau Souple
RP43525▲
Support Assembly
Ensamble del Soporte
Support
5
Page 2
CLEANING AND CARE
Care should be given to the cleaning of this product. Although its
finish is extremely durable, it can be damaged by harsh abrasives or
polish. To clean, simply wipe gently with a damp cloth and blot dry with
a soft towel.
LIFETIME FAUCET AND FINISH LIMITED WARRANTY
All parts and finishes of the Delta® faucet are warranted to the original consumer
purchaser to be free from defects in material & workmanship for as long as the original
consumer purchaser owns their home. Delta Faucet Company recommends using a
professional plumber for all installation & repair.
Delta will replace, FREE OF CHARGE, during the warranty period, any part or finish that
proves defective in material and/or workmanship under normal installation, use & service.
Replacement parts may be obtained by calling 1-800-345-DELTA (in the U.S. and Canada)
or by writing to:
In the United States: In Canada:
Delta Faucet Company Masco Canada
Product Service Technical Service Centre
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6
This warranty is extensive in that it covers replacement of all defective parts and even
finish, but these are the only two things that are covered. LABOR CHARGES AND/OR
DAMAGE INCURRED IN INSTALLATION, REPAIR, OR REPLACEMENT AS WELL AS
LIMPIEZA Y CUIDADO DE SU LLAVE
Tenga cuidado al ir a limpiar este producto. Aunque su acabado es
sumamente durable, puede ser afectado por agentes de limpieza o
para pulir abrasivos. Para limpiar su llave, simplemente frótela con
un trapo húmedo y luego séquela con una toalla suave.
ANY OTHER KIND OF LOSS OR DAMAGES ARE EXCLUDED. Proof of purchase (original
sales receipt) from the original consumer purchaser must be made available to Delta for all
warranty claims. THIS IS THE EXCLUSIVE WARRANTY BY DELTA FAUCET COMPANY,
WHICH DOES NOT MAKE ANY OTHER WARRANTY OF ANY KIND, INCLUDING THE
IMPLIED WARRANTY OF MERCHANTABILITY.
This warranty excludes all industrial, commercial & business usage, whose purchasers are
hereby extended a five year limited warranty from the date of purchase, with all other terms
of this warranty applying except the duration of the warranty. This warranty is applicable to
Delta® faucets manufactured after January 1, 1995.
Some states/provinces do not allow the exclusion or limitation of incidental or consequential
damages, so the above limitation or exclusion may not apply to you. Any damage to this
faucet as a result of misuse, abuse, or neglect, or any use of other than genuine Delta®
replacement parts WILL VOID THE WARRANTY.
This warranty gives you specific legal rights, and you may also have other rights which vary
from state/province to state/province. It applies only for Delta® faucets installed in the United
States of America, Canada, and Mexico.
© 2008 Masco Corporation of Indiana
GARANTÍA LIMITADA DE POR VIDA DE LA LLAVE Y SU ACABADO
Todas las piezas y acabados de la llave Delta® están garantizados al consumidor
comprador original, de estar libres de defectos de material y fabricación, por el tiempo
que el consumidor comprador original sea dueño de su casa. Delta Faucet Company recomienda que use un plomero profesional para todas las instalaciones y reparaciones.
Delta reemplazará, LIBRE DE CARGO, durante el período de garantía, cualquier pieza o
acabado que pruebe tener defectos de material y/o fabricación bajo instalación normal, uso
y servicio. Piezas de repuesto pueden ser obtenidas llamando al 1-800-345-DELTA (en los
Estados Unidos y Canada) o escribiendo a:
En los Estados Unidos: En Canada:
Delta Faucet Company Masco Canada
Product Service Technical Service Centre
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6
Esta garantía es extensiva en lo que cubre el reemplazamiento de todas las piezas
defectuosas y hasta el acabado, pero éstas son las únicas dos cosas que están cubiertas.
CARGOS DE LABOR Y/O DAÑOS INCURRIDOS EN LA INSTALACIÓN, REPARACIÓN,
INSTRUCTIONS DE NETTOYAGE
Il faut le nettoyer avec soin. Même si son fini est extrêmement durable,
il peut être abîmé par des produits fortement abrasifs ou des produits
de polissage. Il faut simplement le frotter doucement avec un chiffon
humide et le sécher à l'aide d'un chiffon doux.
GARANTIE À VIE LIMITÉE DES ROBINETS ET DE LEURS FINIS
Toutes les pièces et les finis du robinet Delta® sont protégés contre les défectuosités de
matériau et les vices de fabrication par une garantie qui est consentie au premier acheteur et
qui demeure valide tant que celui-ci demeure propriétaire de sa maison. Delta recommande
de faire appel à un plombier compétent pour l'installation et la réparation du robinet.
Pendant la période de garantie, Delta remplacera GRATUITEMENT toute pièce ou tout fini,
présentant une défectuosité de matériau ou un vice de fabrication pour autant que l'appareil
ait été installé, utilisé et entretenu correctement. Pour obtenir des pièces de rechange,
veuillez communiquer par téléphone au numéro 1-800-345-DELTA (aux États-Unis ou au
Canada) et par écrit à l'une des adresses suivantes :
Aux États-Unis Au Canada
Delta Faucet Company Msco Canada
Product Service Centre de services techniques
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, Ontario N6A 4L6
La présente garantie s'applique au remplacement de toutes les pièces défectueuses, y
compris le fini, et elle ne couvre que ces éléments. LES FRAIS DE MAIN-D'OEUVRE
ET (OU) LES DOMMAGES PROVOQUÉS AU COURS DE L'INSTALLATION, DE LA
RÉPARATION OU DU REMPLACEMENT D'UN ÉLÉMENT AINSI QUE LES PERTES OU
O REEMPLAZAMIENTO COMO TAMBIÉN CUALQUIER OTRO TIPO DE PÉRDIDA O
DAÑOS ESTÁN EXCLUÍDOS. Prueba de compra (recibo original de venta) del comprador
consumidor original debe de ser disponible a Delta para todos los reclamos. ESTA ES LA
GARANTÍA EXCLUSIVA DE DELTA FAUCET COMPANY, QUE NO HACE CUALQUIER
OTRA GARANTÍA DE CUALQUIER TIPO, INCLUYENDO LA GARANTÍA IMPLÍCITA
DE COMERCIALIZACIÓN.
Esta garantía excluye todo uso industrial, comercial y de negocio, a cuyos compradores
se les da una garantía limitada extendida de cinco años desde la fecha de compra, con
todos los otros términos de esta garantía aplicados, excepto el de duración de ésta. Esta
garantía es aplicable a las llaves de Delta® fabricadas después de Enero 1, 1995.
Algunos estados/provincias no permiten la exclusión o limitación de daños incidentales o
consecuentes, de manera que la limitación o exclusión arriba escrita puede no aplicarle a
usted. Cualquier daño a esta llave, resultado del mal uso, abuso, o descuido, o cualquier otro
uso de piezas de repuesto que no sean genuinas de Delta® ANULARÁN LA GARANTÍA.
Esta garantía le da derechos legales específicos, y usted puede, también tener otros
derechos que varían de estado/provincia a estado/provincia. Es aplicable sólo a las llaves
Delta® instaladas en los Estados Unidos de America, Canada y Mexico.
© 2008 Masco Corporación de Indiana
DOMMAGES DE TOUTE AUTRE NATURE NE SONT PAS COUVERTS PAR LA GARANTIE.
Toute réclamation en vertu de la présente garantie doit être adressée à Delta, accompagnée
de la preuve d'achat (original de la facture) du premier acheteur. CETTE GARANTIE EST
LA SEULE OFFERTE PAR DELTA FAUCET COMPANY OU DELTA FAUCET CANADA,
SELON LE CAS. ELLE EXCLUT TOUTE AUTRE GARANTIE, Y COMPRIS LA GARANTIE
IMPLICITE DE QUALITÉ MARCHANDE.
Les robinets installés dans un établissement industriel ou commercial ou dans une place
d'affaires sont protégés par une grantie étandue de cinq ans qui prend effet à compter de la
date d'achat. Toutes les autres conditions de la garantie de cinq ans sont identiques à celle
de la présente garantie. La présente garantie s'applique à tous les robinets Delta® fabriqués
après le 1er janvier 1995.
Dans les États ou les provinces où il est interdit d'exclure ou de limiter les responsabilités
à l'égard des dommages indirects ou fortuits, les exclusions et les limites susmentionnées
ne s'appliquent pas. Les dommages résultant d'une mauvaise utilisation, d'une utilisation
abusive de la négligence ou de l'utilisation de pièces autres que des pièces d'origine Delta®
RENDENT LA GARANTIE NULLE ET SANS EFFET.
La présente garantie vous donne des droits précis qui peuvent varier selon votre lieu de
résidence. Elle ne s'applique qu'aux robinets Delta® installés aux États-Unis, au Canada et
au Mexique.
© 2008 Masco Corporación de Indiana
6
44826 Rev. B
Page 3
®
®
U
P
C
SILICONE
T
E
F
L
O
N
T
E
F
L
O
N
44826 44826 44826 44826 44826 44826
SILICONE
T
E
F
L
O
N
ASME A112.18.1 / CSA B125.1
Model/Modelo/Modèle
2457
Series/Series/Seria
Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.
For easy installation of your Delta
faucet you will need:
•ToREAD ALL the instructions completely
before beginning.
•ToREAD ALL warnings, care, and maintenance
information.
•Topurchasethecorrectwater supply hook-up.
TWO HANDLE KITCHEN FAUCET
MANIJAS DE PALANCA PARA
FREGADEROS
ROBINET À DEUX POIGNÉES POUR
ÉVIER DE CUISINE
You may need/Usted puede necesitar/
Articles dont vous pouvez avoir besoin:
44826 44826 44826 44826 44826 44826
3/32" (2.38mm)
Para instalación fácil de su llave Delta
usted necesitará:
•LEER TODAS las instrucciones completamente
antes de empezar.
•LEER TODOS los avisos, cuidados, e
información de mantenimiento.
•Comprarlasconexionescorrectasparael
suministro de agua.
Pour installer votre robinet Delta
facilement, vous devez:
•LIRE TOUTES les instructions avant
de débuter;
•LIRE TOUS les avertissements ainsi que toutes
les instructions de nettoyage et d’entretien;
•Acheterlebonnécessairederaccordement.
?
1
11/08/08 Rev. B
Page 4
1
2
1
4
2
SHUT OFF WATER SUPPLIES
Remove old faucet.
Mount spray support (1) in sink. Insert sprayer and quick
connect spray hose (2) through support and sink as shown.
Be sure gasket (3) is positioned under the faucet. Snap
quick connect spray hose (2) onto hose nipple (4). Pull down
moderately to ensure connection has been made.
3
2
2
3
1
Place faucet (1) on sink. Make sure gasket (2) is
properly seated. Hand tighten nuts (3).
Option: If sink is uneven, use silicone under the gasket.
CIERRE LOS SUMINISTROS DE AGUA
Quite la llave vieja.
Instale el soporte del rociador (1) en al fregadero. Introduzca el
rociador y la manguera de conexión rápida del rociador (2) a
través del soporte y del fregador como se muestra.Asegúrese
que el empaque (3) esté colocado debajo de la llave de agua.
Conecte a presión la manguera del rociador de conexión
rápida (2) en la entrerrosca de la manguera del rociador (4).
Hale hacia abajo moderadamente para asegurar que la
conexión se ha hecho.
COUPEZ L’EAU
Enlevez le vieux robinet.
Montez le support du douchette (1) dans l’évier. Introduisez
le rince-légumes et le tuyau souple à raccord-rapide (2) dans
le support et l’évier comme le montre la figure. Assurez-vous
que le joint (3) se trouve sous le robinet. Encliquetez le tuyau
souple à raccord rapide (2) de la douchette sur le mamelon
(4) du tuyau souple de la douchette. Tirez modérément sur le
tuyau souple pour vous assurer qu’il est bien branché.
44826 Rev. B
Coloque la llave (1) al fregadero. Asegúrese que el
empaque (2) esté correctamente colocado. Apriete a
mano las tuercas (3).
Opción: Si el lavamanos está desnivelado, use
silicón debajo del empaque.
Placez le robinet (1) sur le lavabo. Assurez-vous
que le joint (2) est bien calé. Serrez les écrous (3)
à la main.
Option: Si la surface du lavabo est inégale,
appliquez du composé à la silicone sous le joint.
2
Page 5
3
4
1
2
1
1
1
Install handles (1). Be sure glide ring (2) is properly
seated in bottom of handle before installing.
Instale las manijas (1). Antes de instalar, asegúrese que
el aro para deslizar (2) esté apropiadamente colocado
en la parte inferior de la manija.
Posez les poignées (1). Assurez-vous que l’anneau de
glissement (2) est bien calé au fond de la poignée avant
l’installation.
Make connections to water lines. Use 1/2" IPS faucet
connections (1).
Haga las conexiones a la líneas de agua. Use
conexiones de llave IPS de 1/2" (1).
Raccordez les tuyaux d’eau chaude et d’eau froide.
Utilisez des raccords de robinets 1/2 po IPS (1).
44826 Rev. B
3
Page 6
5
1
3
2
1
2
Remove aerator (1) and turn faucet handles all the way
on. Turn on hot and cold water supplies (2) and flush
water lines for one minute.
Important: This flushes away any debris that could
cause damage to internal parts.
Check all connections at arrows for leaks. Re-tighten if
necessary, but do not overtighten.
Quite el aireador (1) y gire las manijas de la llave
completamente a la posición abierta. Abra los suministros
de agua caliente y fría (2) y deje que el agua corra por las
líneas por un minuto.
Importante: Esto limpia cualquier escombro que pudiera
causar daño a las partes internas.
Examine todas las conexiones donde señalan las flechas
por si hay filtraciones de agua. Apriete de nuevo si es
necesario, pero no apriete demasiado.
Retirez l’aérateur (1) et tournez les poignées du robinet
pour ouvrir celui-ci complètement. Rétablissez
l’alimentation en eau chaude et en eau froide (2), puis
laissez s’écouler l’eau une minute.
Important: Il faut laisser s’écouler l’eau pour évacuer les
saletés qui pourraient abîmer les éléments internes
du robinet.
Vérifiez l’étanchéité de tous les raccords identifiés par une
flèche. Resserrez les raccords au besoin, mais prenez
garde de trop les serrer.
Maintenance
If faucet leaks from spout outlet – Shut off water supplies –
Replace Seats and Springs (1).*
If leak persists – Shut off water supplies –
Replace Stem Unit Assembly (2).*
If spray attachment does not function properly –
Shut off water supplies – Remove diverter assembly and clean.
* Install stems (2) and 1/4 turn stop (3) correctly for proper
handle rotation. Note: Not all models require 1/4 turn stop.
Mantenimiento
Si la llave tiene filtraciones del pico del tubo de salida –
Cierre los suministros de agua – Reemplace los Asientos
y Resortes (1).*
Si la filtración persiste – Cierre los suministros de agua –
Reemplace el ensamble de la Unidad de la Espiga (2).*
Si el accesorio del rociador no funciona correctamente –
Cierre los suministros de agua – Quite el ensamble del
desviador y límpielo.
* Instale las espigas (2) y el pare (tope) a un 1/4 de giracíon
(3) correctamente para obtener una rotación debida.
Nota: No todos los modelos requieren un mecanismo de
parada a un 1/4 de giracíon.
Entretien
Si le robinet fuit par la sortie du bec – coupez l’eau –
puis remplacez les sièges et les ressorts (1).*
Si le robinet fuit encore – coupez l’eau –
puis remplacez l’obturateur (2).*
La douche ne fonctionne pas correctement. – Coupez l’eau. –
Retirez la dérivation et nettoyez-la.
Installer correctement les obturateurs (2) et la butée 1/4
de tour (3) pour que les manettes tournent dans le bon sens.
Note: La butée 1/4 de tour n'est pas requise sur tous
les modèles.
4
44826 Rev. B
Loading...
