Factory Direct Hardware 11443 User Manual [en, es, fr]

Installation Instructions / Warranty
Urquiola
11443XX1
Technical Information / Données techniques / Datos tecnicos
Max. water pressure Pression d’eau maximum Presión en servicio max. 145 psi
Pression d’eau recommandée Presión recomendada en servicio 15 - 75 psi
Recommended hot water temp.
Max. hot water temp Température maximum d'eau
Flow rate - handshower Capacité nominale - douchette Caudal máximo - teleducha .5 gpm
*Please know and follow all applicable local plumbing codes when setting the temperature on the water heater. * Vous devez connaître et respecter tous les codes de plomberie locaux applicables pour le réglage de la température du chaue-eau. *Debe conocer y cumplir todos los códigos locales aplicables para ajustar la temperatura del calentador de agua.
Température recommandée d'eau chaude
chaude
Temperatura recomendada del agua caliente
Temperatura del agua caliente max.
10� - 140� F*
176�F*
Installation Considerations
For best results, Hansgrohe recommends that
• this unit be installed by a licensed, professional plumber.
Please read over these instructions thoroughly
• before beginning installation. Make sure that you have all tools and supplies needed to complete the installation.
This trim kit requires rough valve 13444181 and
• mounting plate 39449001 (not included).
The rough valve and mounting plate must be
• installed, and the mounting surface complete and made watertight before installation of this trim kit.
This unit is not anti-scald. If required by local
• plumbing code, install this unit in combination with an approved remote pressure balance valve or other approved device.
Protection against backow is provided by a check
• valve and by a self-resetting diverter.
Keep this booklet and the receipt (or other proof
• of date and place of purchase) for this product in a safe place. The receipt is required should it be necessary to request warranty parts.
À prendre en considération pour l’installation
Pour de meilleurs résultats, Hansgrohe recommande
• que ce produit soit installé par un plombier profes­sionnel licencié.
Veuillez lire attentivement ces instructions avant de
• procéder à l’installation. Assurez-vous de disposer de tous les outils et du matériel nécessaires pour l’installation.
L'ensembles de robinetterie requièrent l’utilisation
• de la pièce de surface 13444181 et kit de mon­tage 39449001 (non comprise).
La protection contre le retour d’eau est assurée
• par un clapet de non-retour dans le coude de la
douchette et un dispositif de dérivation à réen­clenchement automatique.
Ce produit ne possède pas de dispositif anti-
• brûlure. Installez une vanne à pression autorégu­larisée externe approuvée ou tout autre dispositif anti-brûlure approuvé, tel que requis par le code de plomberie local.
Conservez ce livret et le reçu (ou une autre preuve
• sur laquelle gurent la date et l’endroit de l’achat) pour ce produit dans un endroit sûr. Le reçu est req­uis si vous commandez des pièces sous garantie.
Consideraciones para la instalación
Para obtener mejores resultados, la instalación debe
• estar a cargo de un plomero profesional matricu­lado.
Antes de comenzar la instalación, lea estas instruc-
• ciones detenidamente. Asegúrese de tener las her­ramientas y los insumos necesarios para completar la instalación.
Este grifo requiere tuberías de suministro de agua
• caliente y fría de ½” (no incluidas).
El juego de pieza exterior requiere la pieza
• interior 13444181 y set de montaje incluidos).
39449001 (no
Una válvula de retención en el codo de la ducha de
• mano y un distribuidor que se reajusta automática­mente brindan protección contra el contraujo.
Esta unidad no es anti-escaldadura. Instale una
• válvula remota de balance de presiones aprobada u otro dispositivo anti-escaldadura aprobado si el código de plomería local lo requiere.
Mantenga este folleto y el recibo (u otro com-
• probante del lugar y fecha de compra) de este producto en lugar seguro. El recibo se requiere en caso de ser necesario solicitar piezas bajo garantía.
3
English
Installation
Turn o the water at the main before beginning.
Remove the plaster shields.
Remove the cartridges.
Install the cartridges included with the trim kit.
The cold cartridges has notches on the wrench ats.
Do not overtighten the new cartridges.
4
Français Español
Installation
Avant de commencer, fermez l’eau à la valve principale!
Retirez les protecteurs.
Retirez les cartouches.
Instalación
¡Cierre el paso del agua en la entrada del suministro antes de comenzar!
Retire los protectores de yeso.
Retire los cartuchos.
Installez les nouvelles cartouches.
La cartouche froide a des encoches.
Ne pas resserrez les cartouches trop.
Instale los cartuchos nuevos.
El cartucho frío tiene muescas.
No apriete los cartuchos demasiado.
5
English
Install the stem extensions and snap connectors.
Remove the plug from the diverter housing.
Lightly lubricate the o-rings on the diverter using white plumbers grease.
Install the diverter.
Pull the Secuex hose out of the rough.
Lubricate the end of the hose using silicone spray.
6
Français Español
Installez les connecteurs de poignée à encliqueter.
Retirez le bouchon du raccord en T.
Lubriez les joints toriques du dispositif de dériva­tion à l’aide de graisse de plomberie blanche (non comprise).
Appuyez fermement sur l’assemblage du dispositif de dérivation pour l’insérer dans le raccord en T.
Instale los conectores a presión del mango.
Retire el tapón del tubo en “T”.
Lubrique los retenes anulares del distribuidor con grasa blanca para plomería (no incluida).
Presione el conjunto del distribuidor rmemente en el tubo en “T”.
Retirez le Secuex tube éxible.
Lubriez la n du tuyau à l’aide de spray de silicone.
Retire el exo Secuex.
Lubrique levemente el n del tubo con silicona.
7
English
Disconnect the Secuex hose from the high pressure hose.
Remove the brass plug from the high pressure hose.
Install the check valve.
Install the handshower hose on the high pressure hose.
Lubricate the handshower hose using silicone spray.
Lubricate the ends of the Secuex hose using silicone spray.
8
Français Español
Débranchez le Secuex tube éxible de le tuyau de haut pression.
Enlevez le bouchon de cuivre de le tuyau de haut pression.
Installez la clapet de non-retour.
Installez le tuyau de douchette sur le tuyau de haut pression.
Desconecte el tubo de Secuex del tubo de alto presiÓn.
Quite el tapón de cobre del tubo de alto presiÓn.
Instale la válvula antirretorno.
Instale la manguera sobre el tubo de alto presión.
Lubriez le tuyau de la douchette à l’aide de spray de silicone.
Lubriez le tuyau Secuex à l’aide de spray de silicone.
Lubriez la manguera con silicona.
Lubriez el exo Secuex con silicona.
9
English
Push the handshower hose through the Secuex hose.
Secure the Secuex hose using the white plastic nut.
Remove the nut and hose guide from the handshower holder.
Push the handshower hose through the holder.
10
Install the hose guide
Tighten the nut.
Français Español
Poussez le tuyau de douchette par le tuyau Secuex.
Connectez le Secuex tube éxible qui utilise l’écrou en plastique blanc.
Retirez le guide de tuyau et l'écrou du porte­douchette.
Poussez le tuyau douchette par le support.
Empuje la manguera por el exo Secuex.
Conecte el exo Secuex con la tuerca de plástico blanca.
Retire el guía de la manguera y la tuerca del soporte de teleducha.
Empuje la manguera por el soporte.
Installez le guide de tuyau.
Serrez l’écrou.
Instale al guía de tubo.
Apriete la tuerca.
11
English

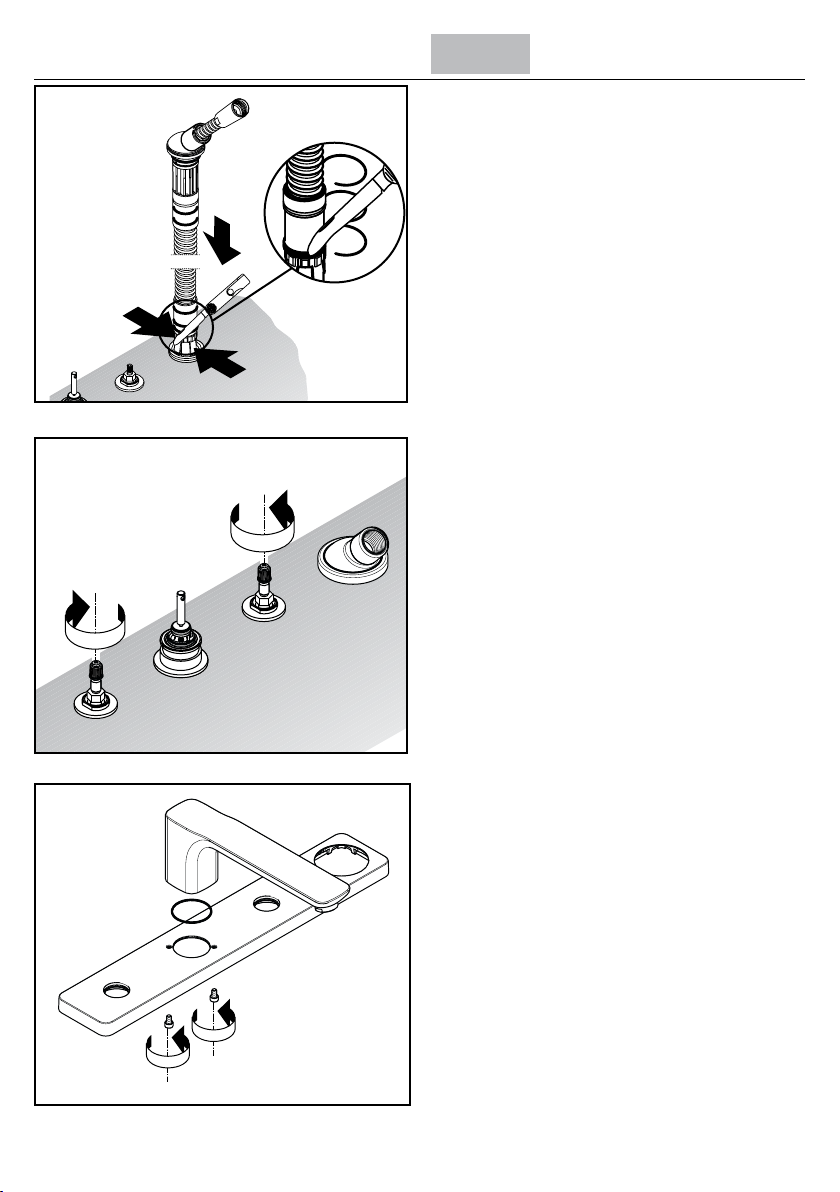

Remove the o-rings from the end of the Secuex hose.
Close the valves.
1
Connect the spout to the baseplate.
Français Español
Retirez les joints toriques de la n du Secuex tube éxible.
Fermez les robinets.
Retire las juntas toroidales del n del exo Secuex.
Cierre las válvulas.
Connectez le bec sur le rosace.
Conecte el surtidor al orón.
13
27 mm
English

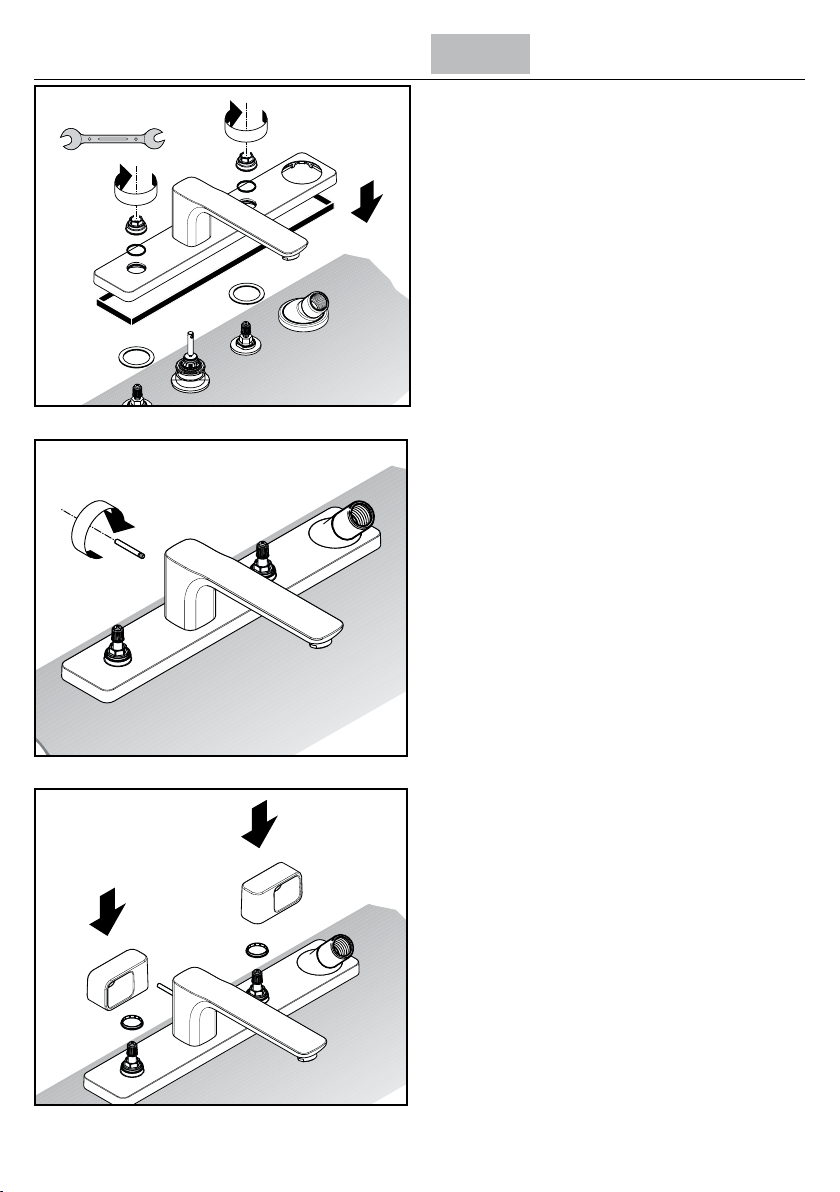

Install the washers and baseplate over the rough.
Install the nuts.
Install the diverter rod.
14
Install the glide rings and handles.
Français Español
Installez la rosace.
Inextallez les écrous.
Installez la tirette.
Instale las arandelas y el orón.
Instale las tuercas.
Instale el tirador.
Installez les poignées.
Instale las manijas.
15
English

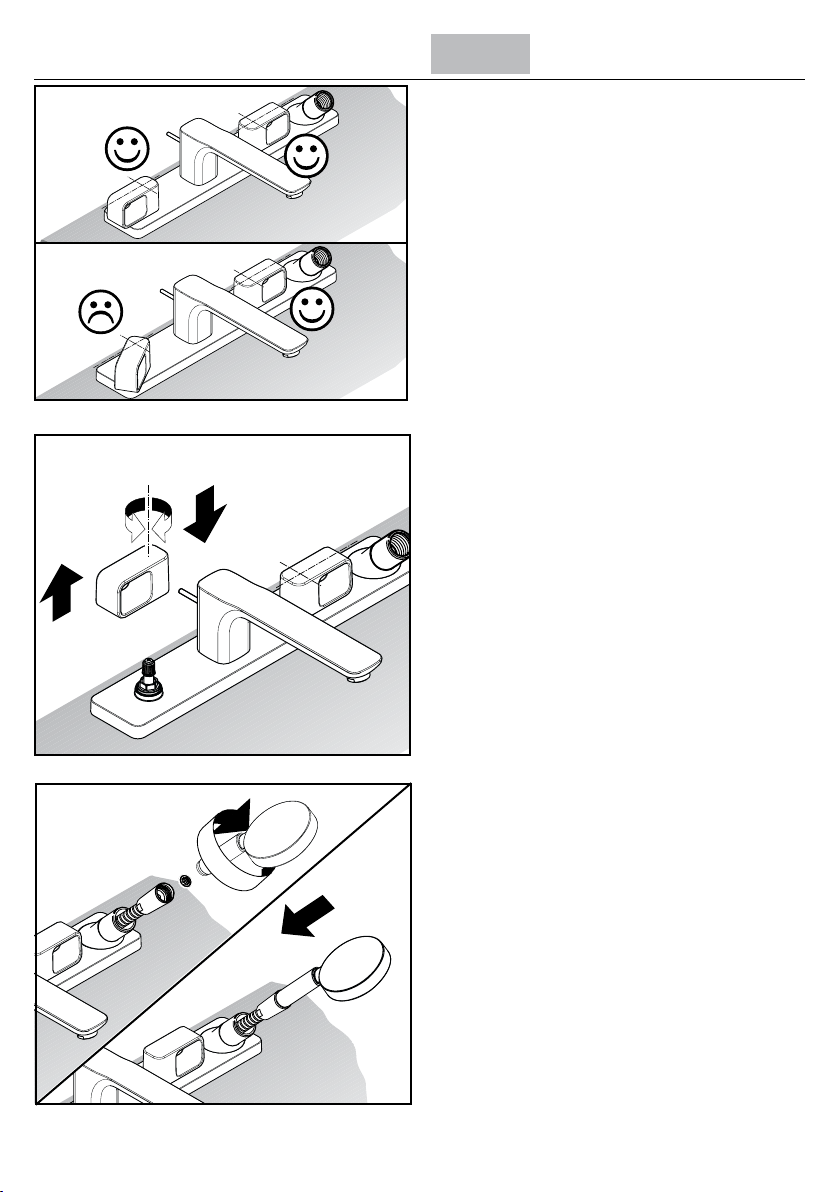

Inspect the alignment of the handles.
If it is not satisfactory, remove and reinstall the handle(s).
16
Install the screen washer in the end of the hand­shower hose.
Connect the hose to the handshower.
Rest the handshower in the holder.
Français Español
Vériez l’alignement des poignées.
Si l’alignement n’est pas satisfaisant, retirez et réin­stallez la poignée.
Inspeccione la alineación de las manijas.
Si la alineación no es satisfactoria, retire la manija y reinstálela.
Installez le tamis sur le tuyau de douchette.
Installez la douchette.
Guidez la douchette dans le support.
Coloque la arandela de ltro en el extremo de la manguera.
Acople este extremo a la ducha de mano.
Apoye la ducha de mano en el soporte.
17

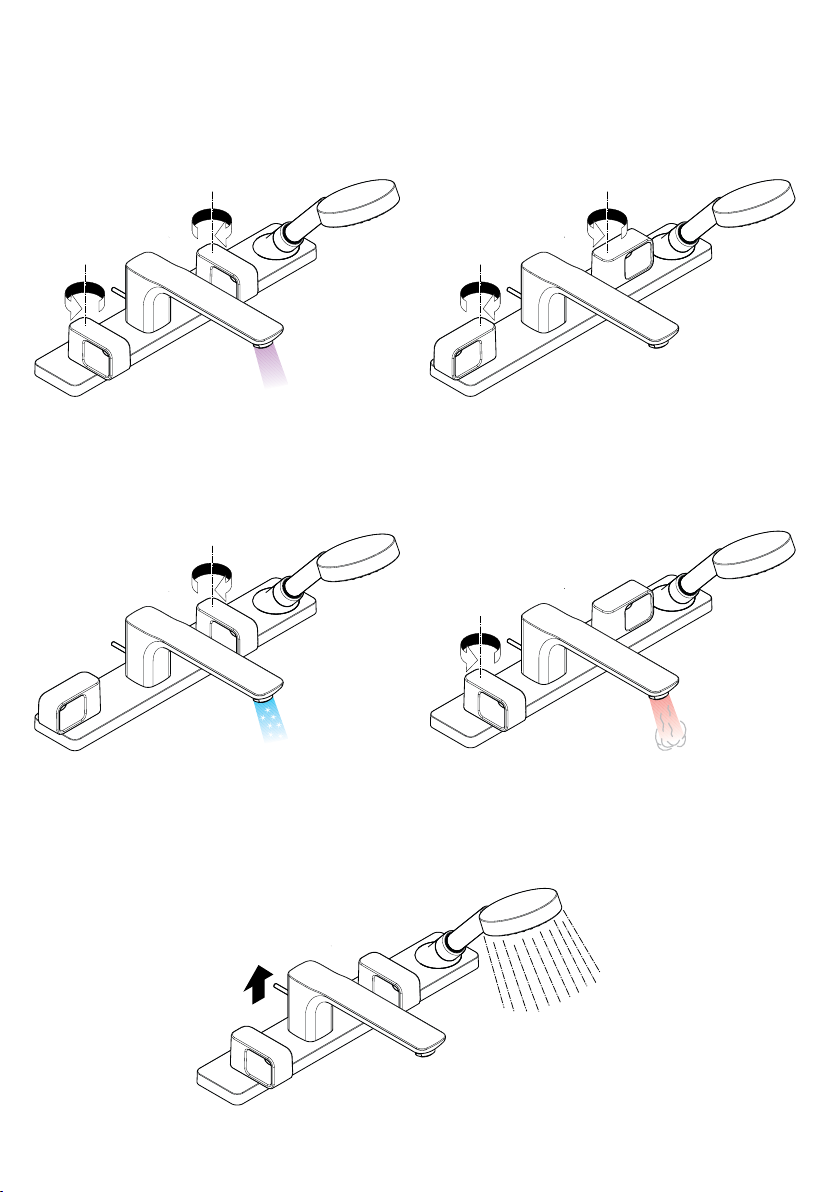

User Instructions / Instructions de service / Manejo
on ouvert abierto
o fermé cerrar
cold froid frío
hot chaud caliente
18
Check valve maintenance Entrieten clapet anti-retour Mantenimiento válvula
antirretorno
1
32
4
27 mm
5
19
6
7
1.
2.
8
1.
2.
Reassembly – see page 8 Remontage - voir la page 8 Nuevo montaje - ver la página 8
9
Secuex Maintenance
Repeat the cleaning and lubrication if pull-out
• becomes dicult – see page 8.
Entretien Secuex tube éxible
Répétez cette action lorsque l’extraction devient
• dicile – voir la page 8.
Mantenimiento Flexo Secuex
Repetir la limpieza, cuando el tiempo aumenta la
• resistencial al extraerlo – ver la página 8.
0
Cleaning / Nettoyage / Limpiar
QUICK
CLEAN
Remove scale deposits from the spray channels by rub­bing across them with ngers or a sponge.
Si les canaux de jet deviennent entartrés, frottez-les avec les doigts ou à l’aide d’une éponge pour en déloger les dépôts.
Elimine los depósitos calcicados de los canales de rociado frotándolos con los dedos o una esponja.
If the ow of water decreases over time, clean the lter.
Si le débit d’eau diminue au l du temps, retirez le ltre et nettoyez-le.
Si el caudal de agua disminuye con el tiempo, lave el ltro.
1
Replacement Parts / Pièces détachées / Repuestos
98707XX0
95611XX0
9893000
95615000
95610000
4x1,5
39x1,5
95613XX0
9651XX0
9561XX0
95614XX0
8509XX1
9446000
97584XX0
9694000
38x,5

94009000
96775000
94008000
14x,5 x 3x,5
9x,5
94148000
8x
40x,5
94074000
11x
Cleaning Recommendation for Hansgrohe Products
Modern lavatory faucets, kitchen faucets, and showers consist of very dierent materials to comply with the needs of the market with regard to design and functionality. To avoid damage and returns, it is necessary to consider certain criteria when cleaning.
Cleaning Materials for Faucets and Showers
Acids are a necessary ingredient of cleaning materials for removing lime, however please pay attention to the following points when cleaning faucets and showers:
Only use cleaning materials which are explicitly intended for this type of application.
Never use cleaning materials which contain hydrochloric, formic, phosphoric, or acetic acid, as they cause considerable damage.
Never mix one cleaning material with another.
Never use cleaning materials or appliances with an abrasive eect, such as unsuitable cleaning powders, sponge pads, or micro ber
• cloths.
Cleaning Instructions for Faucets and Showers
Please follow the cleaning material manufacturer’s instructions. In addition, pay attention to the following points:
Clean the faucets and showers as and when required
Use the amount of cleaning product and the amount of time recommended by the manufacturer. Do not leave the cleaner on the xture
• longer than necessary.
Regular cleaning can prevent calcication.
When using spray cleaners, spray rst onto a soft cloth or sponge. Never spray directly onto the faucet as droplets can enter openings
• and gaps and cause damage.
After cleaning, rinse thoroughly with clean water to remove any cleaner residue.
Important
Residues of liquid soaps, shampoos, and shower foams can also cause damage, so rinse with clean water after using.
Please note: if the surface is already damaged, the eect of cleaning materials will cause further damage.
Components with damaged surfaces must be replaced or injury could result.
Damage caused by improper treatment is not covered under the warranty.
3
Recommandations pour le nettoyage des produits Hansgrohe
Les robinetteries modernes de lavabo, de cuisine et de douche utilisent des matériaux très diérents pour répondre aux besoins du marché en termes de conception et de fonctionnalité. Certaines règles de base doivent être respectées lors du nettoyage de ces produits an d’éviter de les endommager ou d’avoir à les retourner.
Produits de nettoyage pour robinetteries et douches
Les acides sont une partie intégrante nécessaire de tous les produits de détartrage; il faut cependant prendre les précautions suivantes lors du nettoyage des robinets et des douches :
N’utilisez que des produits/articles de nettoyage conçus spéciquement pour les articles de robinetterie et de douche.
N’utilisez jamais de produits/articles de nettoyage contenant de l’acide chlorhydrique, formique, phosphorique ou acétique car ils
• pourraient causer des dommages considérables.
Ne mélangez jamais deux produits de nettoyage.
N’utilisez jamais de produits/articles de nettoyage de nature abrasive tels que poudres de nettoyage, tampons-éponge ou chions
• microbre non appropriés.
Instructions de nettoyage pour robinetteries et douches
Veuillez suivre les instructions du fabricant de produits/articles de nettoyage. De plus, tenez compte des conseils suivants :
Nettoyez vos produits de robinetterie et de douche aussi souvent que nécessaire.
Utilisez la quantité de produit nettoyant et respectez la durée recommandée par le fabricant. Ne laissez pas le produit sur les articles de
• robinetterie plus longtemps que nécessaire.
Un nettoyage régulier peut prévenir la formation de dépôts calcaires.
Si vous utilisez des nettoyants en vaporisateur, vaporisez d’abord sur une éponge ou un chion. Ne vaporisez jamais directement sur un
• robinet : des gouttelettes pourraient s’inltrer dans les ouvertures et les interstices et endommager celui-ci.
Après le nettoyage, rincez abondamment avec de l’eau propre pour éliminer tout résidu de produit nettoyant.
Important
Les résidus de savon liquide, de shampoing et de mousse pour la douche peuvent également endommager la robinetterie; rincez donc avec de l’eau propre après utilisation de ces produits.
Veuillez noter :
Les composants dont la surface est endommagée devraient être remplacés sous peine d’entraîner des blessures.
Les dommages dus à un mauvais traitement ne sont pas couverts par la garantie.
si la surface est déjà endommagée, les produits de nettoyage l’endommageront encore plus.
4
Recomendación de limpieza para los productos de Hansgrohe
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos para satisfacer las exigen­cias del mercado respecto al diseño y la funcionalidad. Para evitar daños reclamaciones hay que tener en cuenta ciertos aspectos tanto en el uso como en su limpieza posterior.
Para elucidado de las griferías y las duchas en principio hay que seguir lo siguiente:
Usar sólo detergentes previstos especícamente para este campo de aplicación.
No aplicar detergentes que contengan hipoclorito sódico, ácido clorhídrico, fórmico o acético porque pueden causar daños impor-
• tantes.
Detergentes que contienen ácido fosfórico tampoco pueden ser aplicados ilimitadamente.
Por regla general no se deben mezclar detergentes.
Tampoco se deben utilizar utensilios abrasivos, como son polvos abrasivos, esponjas o paños de microbra.
Si tienen que seguir siempre las instrucciones de uso de los fabricantes de los detergentes.
La limpieza tiene que ser realizada según la dosicación y el tiempo de actuación, en función del objeto y ajustada a las necesidades
• especícas del mismo.
Gracias a una limpieza periódica se pueden evitar las incrustaciones de cal.
No conviene rociar el detergente en ningún caso sobre la grifería sino sobre los textiles y ejecutar la limpieza así porque el líquido
• puede entra en aperturas o hendiduras de la grifería y causar daños.
Después de la limpieza hay que aclarar con suciente agua para eliminar completamente el resto de detergente.
La utilización de limpiadores a vapor no está permitida, las altas temperaturas pueden dañar los productos.
Indicaciones importantes
Los residuos de productos de aseo como jabón líquido, champús y gel de ducha pueden dañar también los materiales.
Por lo que también se deberá prestar atención a lo siguiente: aclarar con abundante agua después del uso.
Con materiales ya dañados la acción de detergentes incrementará el desgaste de estos.
Los componentes con supercies dañadas deberán cambiarse, en otro caso se corre el peligro de lesionarse.
Los daños que resulten de un uso inadecuado no están incluidos en nuestra garantía.
5
Limited Lifetime Consumer Warranty
This product has been manufactured and tested to the highest quality standards by Hansgrohe, Inc. (“Hansgrohe”). This warranty is limited to Hansgrohe products which are purchased by a consumer in the United States after March 1, 1996, and installed in either the United States or Canada.
WHO IS COVERED BY THE WARRANTY
This warranty extends to the original consumer purchaser only. This warranty is non-transferable.
WHAT IS COVERED BY THE WARRANTY
This warranty covers only your Hansgrohe manufactured product. Hansgrohe warrants this product against defects in material or workman­ship as follows: Hansgrohe will repair at no charge for parts only or, at its option, replace any product or part of the product that proves defective because of improper workmanship and/or material, under normal installation, use, service and maintenance. If Hansgrohe is unable to provide a replacement and repair is not practical or cannot be timely made, Hansgrohe may elect to refund the purchase price in exchange for the return of the product.
LENGTH OF WARRANTY
Replacement or repaired parts of products will be covered for the term of this warranty as stated in the following two sentences. If you are a consumer who purchased the product for use primarily for personal, family, or household purposes, this warranty extends for as long as you own the product and the home in which the product is originally installed. If you purchased the product for use primarily for any other pur­pose, including, without limitation, a commercial purpose, this warranty extends only (i) for 1 year, with respect to Hansgrohe and Commercial products, and (ii) for 5 years, with respect to AXOR products.
THIS WARRANTY DOES NOT COVER, AND HANSGROHE WILL NOT PAY FOR:
A. Conditions, malfunctions or damage not resulting from defects in material or workmanship.
B. Conditions, malfunctions or damage resulting from (1) normal wear and tear, improper installation, improper maintenance, misuse, abuse,
negligence, accident or alteration, or () the use of abrasive or caustic cleaning agents or “no-rinse” cleaning products, or the use of the product in any manner contrary to the product instructions. (3) Conditions in the home such as excessive water pressure or corrosion.
C. Labor or other expenses for the disconnection, deinstallation, or return of the product for warranty service, or for installation or reinstalla
tion of the product (including but not limited to proper packaging and shipping costs), or for installation or reinstallation of the product.
D. Accessories, connected materials and products, or related products not manufactured by Hansgrohe.
TO OBTAIN WARRANTY PARTS OR INFORMATION
Contact your Hansgrohe retailer, or contact Technical Service at :
Hansgrohe Inc. 149 Bluegrass Lakes Parkway Alpharetta GA 30004 Toll-free (800) 334-0455.
In requesting warranty service, you will need to provide
1. The sales receipt or other evidence of the date and place of purchase.
. A description of the problem.
3. Delivery of the product or the defective part, postage prepaid and carefully packed and insured, to Hansgrohe Inc. 149 Bluegrass Lakes Parkway, Alpharetta, Georgia 30004, Attention: Technical Service, if required by Hansgrohe.
When warranty service is completed, any repaired or replacement product or part will be returned to you postage prepaid.
EXCLUSIONS AND LIMITATIONS
REPAIR OR REPLACEMENT (OR, IN LIMITED CIRCUMSTANCES, REFUND OF THE PURCHASE PRICE) AS PROVIDED UNDER THIS WAR­RANTY IS THE EXCLUSIVE REMEDY OF THE PURCHASER. HANSGROHE NEITHER ASSUMES NOR AUTHORIZES ANY PERSON TO CREATE FOR IT ANY OBLIGATION OR LIABILITY IN CONNECTION WITH THIS PRODUCT.
HANSGROHE SHALL NOT BE LIABLE TO PURCHASER OR ANY PERSON FOR ANY INCIDENTAL, SPECIAL, OR CONSEQUENTIAL DAM­AGES, ARISING OUT OF BREACH OF THIS WARRANT Y OR ANY IMPLIED WARRANTY (INCLUDING MERCHANTABILITY).
-
6
Some States do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you. This warranty gives you specic legal rights, and you may have other rights which vary from State to State. You may be required by law to give us a reasonable opportunity to correct or cure any failure to comply before you can bring any action in court against us under the Magnuson-Moss Warranty Act.
PRODUCT INSTRUCTIONS AND QUESTIONS
Upon purchase or prior to installation, please carefully inspect your Hansgrohe product for any damage or visible defect. Prior to installing, always carefully study the enclosed instructions on the proper installation and the care and maintenance of the product. If you have questions at any time about the use, installation, or performance of your Hansgrohe product, or this warranty, please call or write to us or call us toll-free at 800 334 0455.
7
Hansgrohe, Inc. • 1490 Bluegrass Lakes Parkway • Alpharetta, GA 30004
Tel. 770-360-9880 • Fax 770-360-9887
www.hansgrohe-usa.com
US - Installation Instructions • Part No. • Revised 04/010
Loading...
