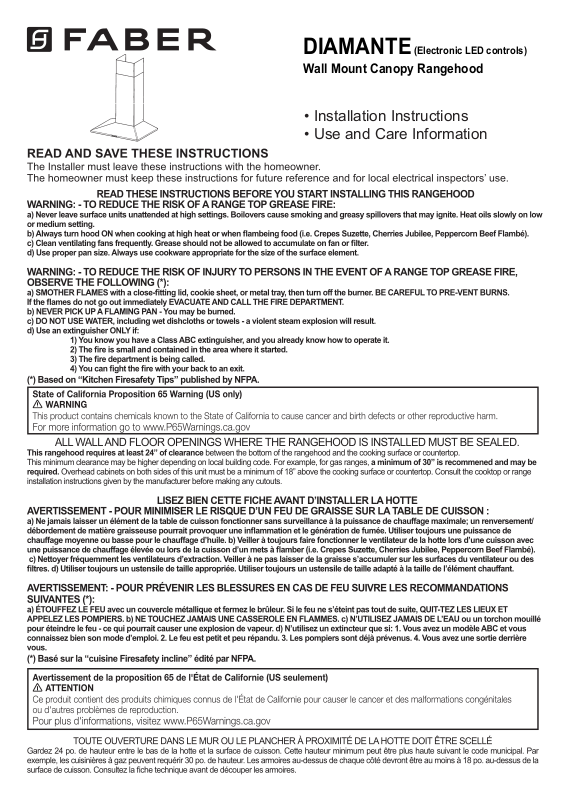

Page 1
DIAMANTE (Electronic LED controls)
Wall Mount Canopy Rangehood
• Installation Instructions
• Use and Care Information
Page 2
VENTING REQUIREMENTS
Determine which venting method is best for your application.
Ductwork can extend either through the wall or the roof.
The length of the ductwork and the number of elbows should
be kept to a minimum to provide efficient performance. The
size of the ductwork should be uniform. Do not install two
elbows together. Use duct tape to seal all joints in the ductwork
system. Use caulking to seal exterior wall or floor opening
around the cap.
This appliance should be connected directly to the fused
disconnect (or circuit breaker) through flexible, armored or
nonmetallic sheathed copper cable. Allow some slack in the
cable so the appliance can be moved if servicing is ever necessary. A UL Listed, 1/2" conduit connector must be provided
at each end of the power supply cable (at the appliance and
at the junction box).
When making the electrical connection, cut a 1 1/4" hole
in the wall. A hole cut through wood must be sanded until
smooth. A hole through metal must have a grommet.
Flexible ductwork is not recommended. Flexible ductwork
creates back pressure and air turbulence that greatly
reduces performance.
Make sure there is proper clearance within the wall or floor
for exhaust duct before making cutouts. Do not cut a joist or
stud unless absolutely necessary. If a joist or stud must be
cut, then a supporting frame must be constructed
FOR MORE SPECIFIC DUCTWORK INFORMATION, GO
TO PAGE 4.
WARNING - To Reduce The Risk Of Fire, Use Only Metal
Ductwork.
WARNING
• Venting system MUST terminate outside the
home.
• DO NOT terminate the ductwork in an attic or
other enclosed space.
• DO NOT use 4" laundry-type wall caps.
• Flexible-type ductwork is not recommended.
• DO NOT obstruct the flow of combustion and
ventilation air.
• Failure to follow venting requirements may result
in a fire.
WARNING - TO REDUCE THE RISK OF FIRE OR ELECTRIC
SHOCK, do not use this fan with any solid-state speed
control device.
WARNING - TO REDUCE THE RISK OF FIRE, ELECTRICAL SHOCK, OR INJURY TO PERSONS, OBSERVE THE
FOLLOWING: Use this unit only in the manner intended
by the manufacturer. If you have any questions, contact
the manufacturer.
Before servicing or cleaning unit, switch power off at
service panel and lock the service disconnecting means
to prevent power from being switched on accidentally.
When the service disconnecting means cannot be locked,
securely fasten a prominent warning device, such as a
tag, to the service panel.
CAUTION: For General Ventilating Use Only. Do Not
Use To Exhaust Hazardous or Explosive Materials and
Vapors.
WARNING - TO REDUCE THE RISK OF FIRE, ELECTRICAL SHOCK, OR INJURY TO PERSONS, OBSERVE THE
FOLLOWING: Installation Work And Electrical Wiring Must
Be Done By Qualified Person(s) In Accordance With All
Applicable Codes And Standards, Including Fire-Rated
Construction.
Sufficient air is needed for proper combustion and
exhausting of gases through the flue (chimney) of fuel
burning equipment to prevent backdrafting. Follow the
heating equipment manufacturer's guideline and safety
standards such as those published by the National Fire
Protection Association (NFPA), and the American Society
for Heating, Refrigeration and Air Conditioning Engineers
(ASHRAE), and the local code authorities.
When cutting or drilling into wall or ceiling, do not damage electrical wiring and other hidden utilities.
Ducted fans must always be vented to the outdoors.
ELECTRICAL REQUIREMENTS
A 120 volt, 60 Hz AC-only electrical supply is required on a
separate 15 amp fused circuit. A time-delay fuse or circuit
breaker is recommended. The fuse must be sized per local
codes in accordance with the electrical rating of this unit as
specified on the serial/rating plate located inside the unit
near the field wiring compartment. THIS UNIT MUST BE
CONNECTED WITH COPPER WIRE ONLY. Wire sizes
must conform to the requirements of the National Electrical
Code, ANSI/NFPA 70 - latest edition, and all local codes and
ordinances. Wire size and connections must conform with the
rating of the appliance. Copies of the standard listed above
may be obtained from:
National Fire Protection Association
Batterymarch Park
Quincy, Massachusetts 02269
For residential use only.
WARNING
• Electrical ground is required on this rangehood.
• If cold water pipe is interrupted by plastic,
nonmetallic gaskets or other materials, DO NOT
use for grounding.
• DO NOT ground to a gas pipe.
• DO NOT have a fuse in the neutral or grounding
circuit. A fuse in the neutral or grounding circuit
could result in electrical shock.
• Check with a qualified electrician if you are in doubt
as to whether the rangehood is properly grounded.
• Failure to follow electrical requirements may result
in a fire.
Version 07/11 - Page 2
Page 3
RÈGLEMENTS D'ÉVACUATION
Confirmer la sortie d'évacuation - soit par le mur, soit par
le toit.
Utilisez une longueur de tuyauterie minimale avec les moindres
de coudes pour la plus grande efficacité. Le diamètre de
tuyauterie doit être uniforme. N'installez jamais 2 coudes
ensemble. Scellez bien tous les joints avec un ruban adhésif
métallique à l'intérieur et scellez bien le clapet extérieur avec
du calfeutrage.
Utilisez un tuyau d'évacuation rigide lorsque possible.
Un tuyau flexible égale deux fois plus qu'un tuyau rigide,
ce qui réduit la puissance d'évacuation.
Raccordez cet appareil directement au coupe-circuit avec un fil
flexiblle couvert en cuivre en laissant un peu de lâchement dans
le fil pour permettre le déplacement de l'appareil. Veillez a ce
qu'un contact d'un demi-pouce (1/2 po.) soit installé à chaque
bout de fil (soit à l'appareil ainsi qu'à la boite à fusible).
Faites un trou de 1 1/4 po. dans le mur. S'il s'agit d'un trou en
bois - sablez-le bien, tandis qu'un trou passant par le métal
demande un bouche-trou.
AVERTISSEMENT - POUR RÉDUIRE LE RISQUE
D'INCENDIE OU DE CHOC ELECTRIQUE, ne pas utiliser
ce ventilateur en conjonction avec un dispositif de réglage
de vitesse à semi-conducteurs.
Veillez à ce que l'espace pour le tuyau soit ample - ainsi on
n'aurait pas besoin de découper les supports de mur intérieur.
Si ce découpage est nécessaire, veillez bien à ce qu'un
renforcement soit mis en place.
RÈGLEMENTS D'ÉVACUATION ADDITIONELL -
PAGE 11
AVERTISSEMENT - Pour Ne Pas Risquer Un Feu, Utilisez
Seulement Les Matériaux Métalliques.
AVERTISSEMENT
• Le système d'évacuation DOIT sortir à l'extérieur.
• N'ÉVACUEZ PAS le conduit soit dans une
mansarde soit dans un espace enfermé.
• N'UTILISEZ PAS un clapet de séchoir à 4 pouces.
• N'utilisez pas un conduit flexible.
• N'ENCOMBREZ PAS la circulation d'air.
• Faute de suivre cet avertissement pourrait
occasionner un feu.
FICHE TECHNIQUE ÉLECTRIQUE
AVERTISSEMENT – POUR MINIMISER LES RISQUES
D’INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES
CORPORELS, OBSERVER LES PRESCRIPTIONS
SUIVANTES: Suivez les recommandations du fabricant
et entre en communication avec lui pour toute
information.
Fermez le courant avant tout entretien et veillez a ce qu'il
reste fermé. Si on ne peut pas verrouiller le panneaux
du service électrique, affichez un avis de danger sur la
porte.
AVIS: Pour L'évacuation Générale - Veillez à Ne Pas
Evacuer Des Matériaux Ou Vapeurs Explosif.
AVERTISSEMENT – POUR MINIMISER LES RISQUES
D’INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES
CORPORELS, OBSERVER LES PRESCRIPTIONS
SUIVANTES: L'installation Et Le Raccordement Electrique
Doivent Se Faire Par Un Technicien Qualifié Selon Tous
Les Codes Municipaux.
Afin d'obtenir un rendement maximal en ce qui a trait à la
combustion ainsi qu'à l'évacuation des gaz par la conduite
de cheminée, une bonne aération est nécessaire pour
tous les appareils à combustion. Suivez les conseils et
mesures de sécurité du fournisseur tels que ceux publiés
par l'Association Nationale de la Sauvegarde contre
l'Incendie et l'Association Américaine d'Ingénieurs de
Chauffage, Frigorifaction et Air Climatisé ainsi que les
codes municipaux.
En perçant un mur veillez à ne pas perforer un autre fil
électrique.
Une ventilateur à évacuation extérieure doit être
raccordée à l'extérieur.
Le raccordement électrique doit se faire avec un circuit séparé
de 15 ampères fusible à 120V, 60 Hz, courant alternant. On
recommande un coupe-circuit. La taille du fusible doit se
conformer aux codes municipaux suivant la spécification
électrique sur la plaque intérieure. Le diamètre du fil devra aussi
se conformer aux règlements du code national électrique, ANSI/
NFPA 70 - ainsi qu'aux règlements locaux et les spécifications
de cet appareil. On peut obtenir ces informations chez:
l'Association Nationale de la Prévention du Feu
Batterymarch Park
Quincy, Massachusetts 02269
Uniquement pour usage menager.
AVERTISSEMENT
• Une prise à terre est nécessaire pout cette hotte.
• N'utilisez pas un tuyau à l'eau froide pour la mise
à terre s'il est branché à un joint plastique, nonmétallique ou autre.
• NE JOIGNEZ PAS la mise à terre à conduit de gaz.
• N'INSTALLEZ PAS un fusible dans le circuit de
mise à terre - ce qui peut causer une secousse
électrique.
• Vérifiez avec un électricien certifié à ce que la hotte
soit bien mise à terre.
• Faute de suivre ces recommandations pourrait
occasionner un feu.
Version 07/11 - Page 3
Page 4
TOOLS NEEDED FOR INSTALLATION
PLAN THE INSTALLATION
• Saber Saw or Jig Saw
• Drill
• 1 1/4" Wood Drill Bit
• Scissors
• Pliers
• Phillips Screwdriver
• Flat Blade Screwdriver
• Wire Stripper or Utility Knife
• Metal Snips
• Measuring Tape or Ruler
• Level
• Pencil
• Caulking Gun
• Duct Tape
PARTS SUPPLIED FOR INSTALLATION
• 1 Hardware Package
• 1 Literature Package
PARTS NEEDED FOR INSTALLATION
• 2 Conduit Connectors
• Power Supply Cable
• 1 Wall or Roof Cap
• All Metal Ductwork
OPTIONAL ACCESSORIES AVAILABLE
• High Ceiling Chimney Kit
One 40" upper chimney to replace 16
chimney that came with hood
part # HIGHDIAM - Stainless
• *Ductless Conversion Kit
For non-vented installations only
* it is highly recommended that professional style
cooking always be vented to the outside
part # DUCTDIAM - Stainless
1/8" upper
This rangehood can be installed as either ducted or ductless. The blower
can be vented through the wall or ceiling. To vent through a wall, a 90° elbow
is used. When installed ductless, the rangehood vents out of grates on the
sides of the chimney. Ductless installations require a Ductless Conversion
Kit, available from your dealer.
WARNING! BEFORE MAKING ANY CUTS OR HOLES FOR INSTALLATION,
DETERMINE WHICH VENTING METHOD WILL BE USED AND CAREFULLY
CALCULATE ALL MEASUREMENTS.

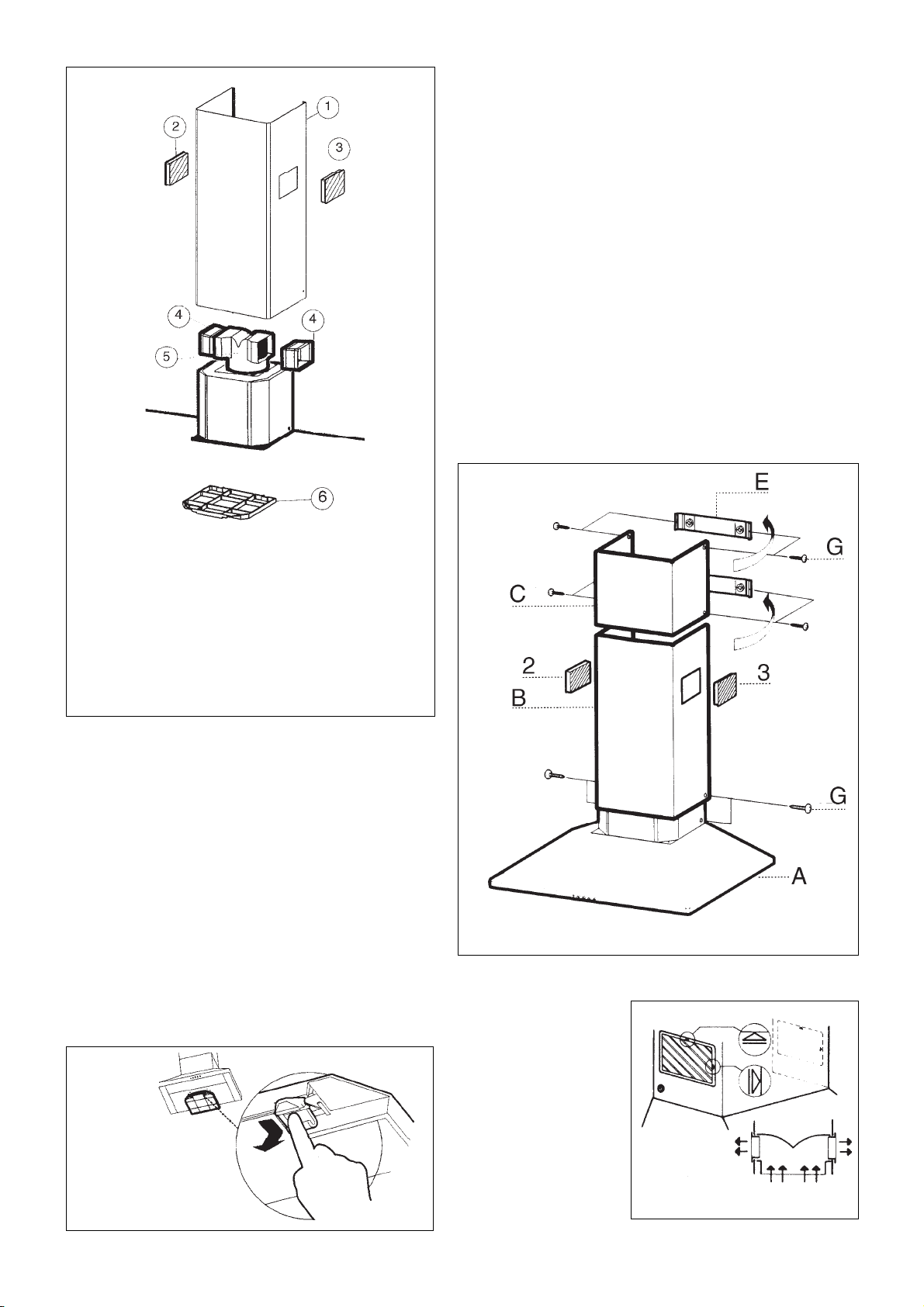

RANGEHOOD COMPONENTS
F
A. CANOPY SECTION
B. LOWER CHIMNEY COVER
M
C. UPPER CHIMNEY COVER
D. MOUNTING SCREWS
E. CHIMNEY MOUNTING
BRACKETS
F. CHIMNEY SCREWS
G. DAMPER
G
• Replacement Charcoal Filter
For non-vented installations only,
replace charcoal filter as needed
part # FILTER2
• CFM Reducer Kit
To reduce cfm to below 300 cfm for use in
make up air environments part # CFMRED
WARNING
PERSONAL INJURY HAZARD
Because of the weight and size of the rangehood
canopy, two or more people are needed to move
and safely install the rangehood canopy.
Failure to properly lift rangehood could result in
damage to the product or personal injury.
FIGURE 1
CALCULATE THE DUCTRUN LENGTH
The ductrun should not exceed 35 equivalent feet if ducted with the required
minimum of 6" round duct. Calculate the length of the ductwork by adding
the equivalent feet in FIGURE 2 for each piece of duct in the system. An
example is given in FIGURE 3.
45˚ Elbow
90˚ Elbow
90˚ Flat Elbow
Wall Cap
FIGURE 2
3.0 feet
5.0 feet
12.0 feet
0.0 feet
9 Feet Straight Duct
2 - 90˚ Elbows
Wall Cap
Total System
FIGURE 3
9.0 feet
10.0 feet
0.0 feet
19.0 feet
For best results, use no more than three 90° elbows. Make sure that
there is a minimum of 24" of straight duct between elbows if more than
one is used. Do not install two elbows together. If you must elbow right
away, do it as far away from the hood's exhaust opening as possible.
Version 07/11 - Page 4
Page 5
(vented to the outside)

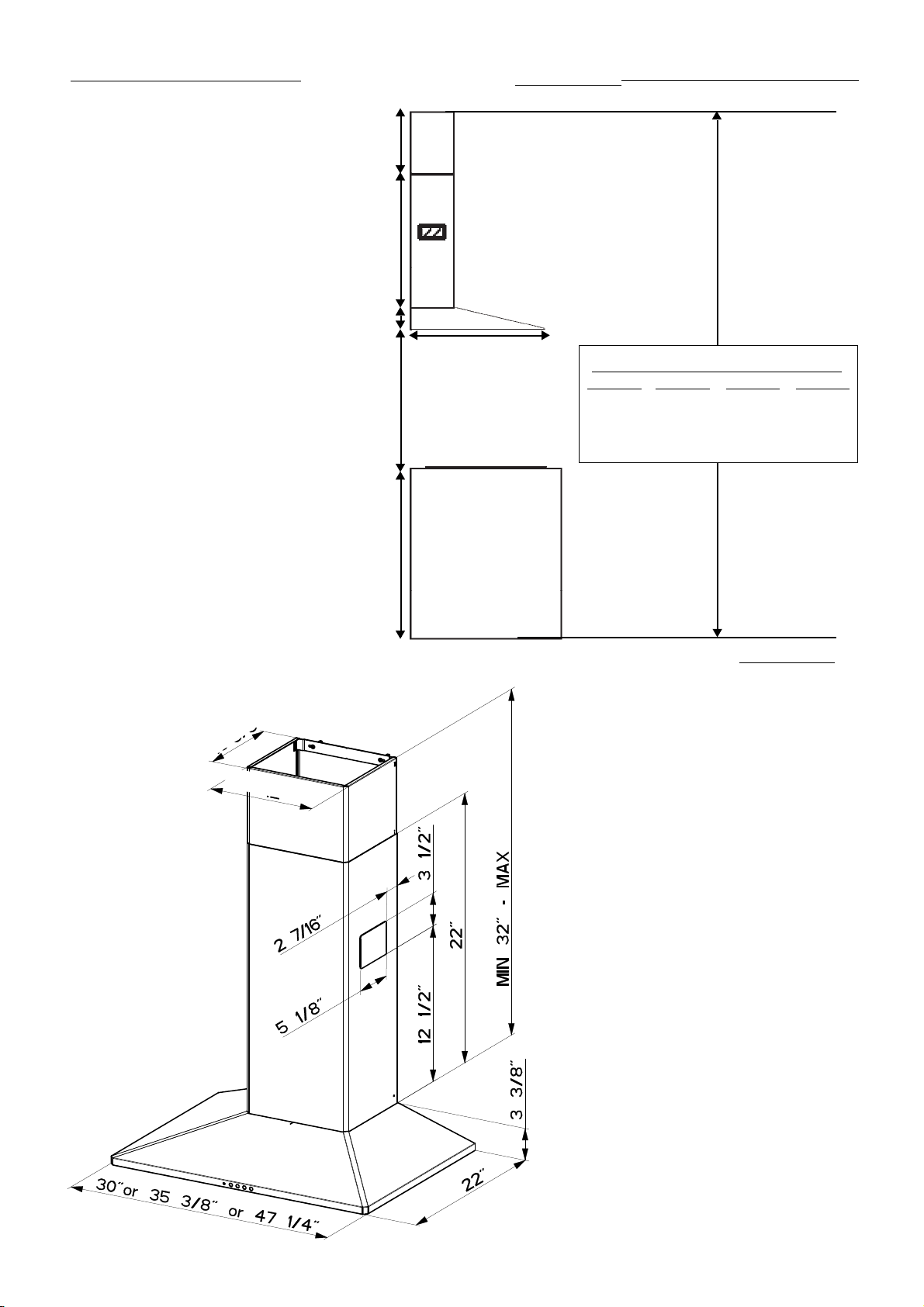

DUCTED INSTALLATION DIMENSIONS
16 1/8” max
The Diamante chimneys are adjustable and
designed to meet varying ceiling heights as
indicated in FIGURE 4A. The chimneys can
be adjusted for ceilings between 7' 5 3/4" and
8' 10 3/4" depending on the distance between
the bottom of the hood and the cooktop
(distance x).
For shorter ceilings, have the chimney cover(s)
cut at a sheet metal shop. For higher ceiling
installations, the High Ceiling Chimney Kit
includes a new 40” upper chimney which would
replace the 16 1/8” upper chimney that came
with the hood.
Note: If 24" or 30" High Backsplash is being
installed, the distance between the bottom
of the hood and the cooktop (DISTANCE X
IN FIGURE 4A) is equal to the height of the
Backsplash.
1/8” min
5
21
upper
chimney
cover
1/4”
3 3/8”
x = distance from hood to cooktop
(varies depending on installation)
x
min - 24”, suggested max - 30”
manufacturer's recommendation
36”
lower
chimney
cover
22"
also consult cooktop
canopy
min & max ceiling height examples
x = 24"
min
7' 5 3/4"
max
8'
4 3/4"
cabinet base
x = 26"
min
7' 7 3/4"
max
8'
6 3/4"
x = 28"
min
7' 9 3/4"
max
8'
8 3/4"
x = 30"
min
7' 11 3/4"
max
8'
10 3/4"
10 1/4 "
11 13/16 "
FIGURE 4A DUCTED INSTALLATIONS
36 3/8 "
Version 07/11 - Page 5
Page 6
(not vented to the outside)
DUCTLESS INSTALLATION DIMENSIONS
10" min
16
1/8” max
The Diamante chimneys are adjustable and
designed to meet varying ceiling heights
as indicated in FIGURE 4B. For ductless
installations, the chimneys can be adjusted
for ceilings between 7' 11 3/8" and 8' 11 1/2"
depending on the distance between the bottom
of the hood and the cooktop (distance x).
For shorter ceilings, have the chimney cover(s)
cut at a sheet metal shop. For higher ceiling
installations, the High Ceiling Chimney Kit
includes a new 40” upper chimney which would
replace the 16 1/8” upper chimney that came
with the hood.
Note: If 24" or 30" High Backsplash is being
installed, the distance between the bottom
of the hood and the cooktop (DISTANCE X
IN FIGURE 4B) is equal to the height of the
Backsplash.
upper
chimney
cover
22"
3
3/8”
x = distance from hood to cooktop
(varies depending on installation)
x
min - 24”, suggested max - 30”
manufacturer's recommendation
36”
ductless
lower
chimney
cover
22"
also consult cooktop
canopy
min & max ceiling height examples
x = 24"
min
7'
11 3/8"
max
8'
5 1/2"
cabinet base
x = 26"
min
8'
1 3/8"
max
8'
7 1/2"
x = 28"
min
8'
3 3/8"
max
8'
9 1/2"
x = 30"
min
8'
5 3/8"
max
8'
11 1/2"
10 1/4 "
11 13/16 "
FIGURE 4B DUCTLESS INSTALLATIONS
37 1/8"
Version 07/11 - Page 6
Page 7

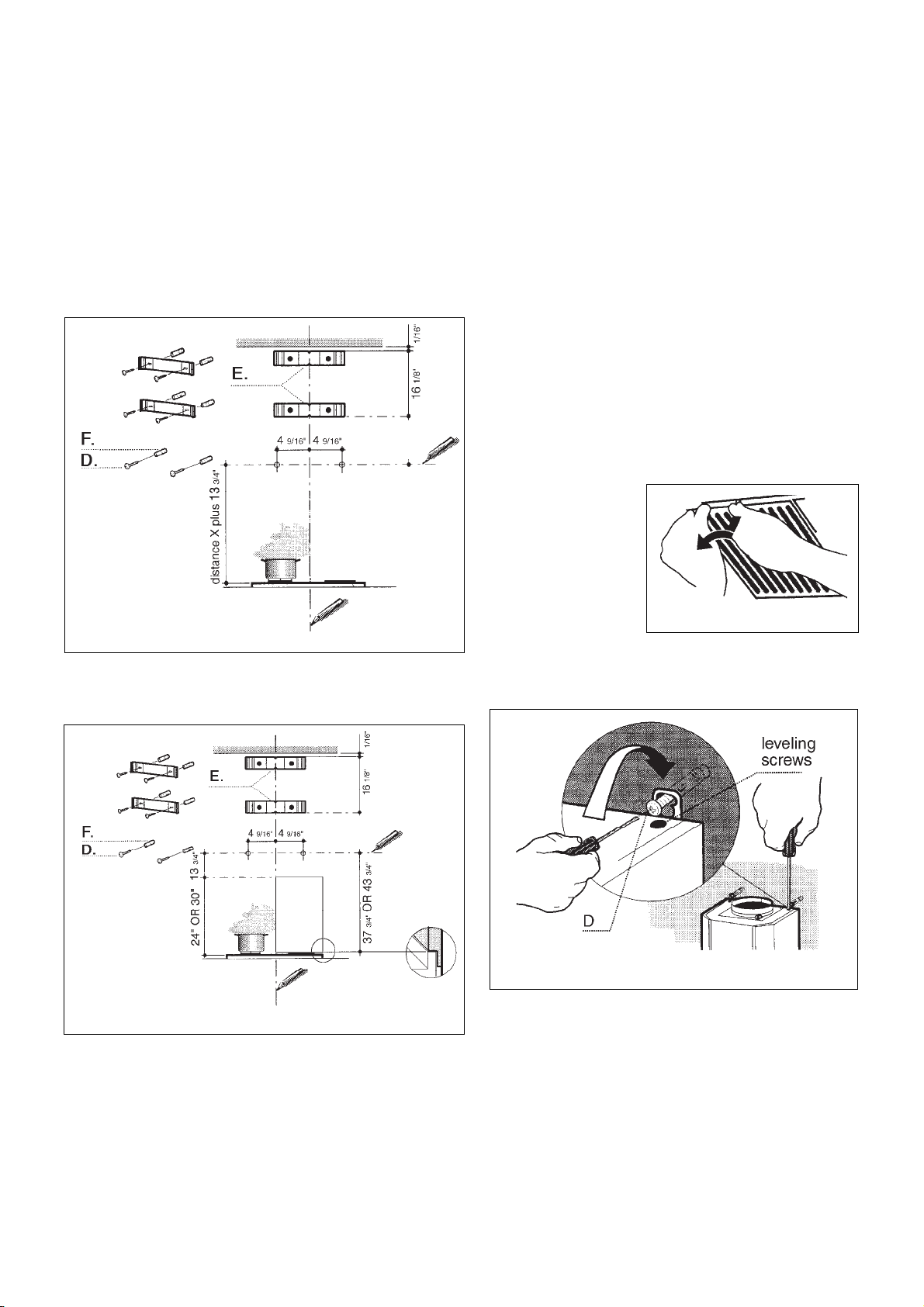

PREPARE THE WALL
1. Disconnect and move freestanding range from cabinet open-
ing to provide easier access to rear wall. Put a thick, protective
covering over cooktop, set-in range or countertop to protect from
damage or dirt.
2. Determine and clearly mark with a pencil the center line on the
wall where the rangehood will be installed.
3. Based on your ceiling height and/or personal preference, determine the distance you would like between the bottom of the hood
and the cooktop (distance X in FIGURE 4A OR 4B). Draw a
horizontal line the height of distance X plus 13 3/4" (as indicated
in FIGURE 5A - INSTALLATIONS WITH NO BACKSPLASH).
7. For the most secure installation, the MOUNTING SCREWS
(D) which mount the CANOPY SECTION (A in FIGURE
1) should be installed into wood. Mark the wall along the
horizontal line 4 9/16" in from the center line on either side (as
indicated in FIGURE 5A or 5B) and install the MOUNTING
SCREWS into the wall leaving about 1/4" gap between the
wall and the head of the screw.
8. For ducted installations, determine and make all necessary
cuts in the wall for the ductwork. Install the ductwork before
the rangehood.
9. Determine the proper location for the Power Supply Cable
by making sure it:
1) Allows the LOWER CHIMNEY COVER to hide the Field
Wiring Compartment.
2) Does not have ductwork blocking your access to the Field
Wiring Compartment.
Use a 1 1/4" Drill Bit to make this hole. Run the Power Supply
Cable. Use caulking to seal around the hole. DO NOT turn
on the power until installation is complete.
1. Remove the grease
filters from the unit by
pulling the knob forward
while turning it to the
left, releasing the locking lever.
FIGURE 5A - INSTALLATIONS WITH NO BACKSPLASH
For installations using the 24" or 30" High Backsplash, draw a
horizontal line (as indicated in FIGURE 5B - INSTALLATIONS WITH
2. Before mounting the CANOPY SECTION, tighten the two
leveling screws located near the CANOPY SECTION mounting
points as indicated in FIGURE 7.
BACKSPLASH) 13 3/4" above the top of the Backsplash.
INSTALL THE RANGEHOOD
FIGURE 6
FIGURE 5B - INSTALLATIONS W/ 24" OR 30" HIGH BACKSPLASH
3. Hook the body on to the MOUNTING SCREWS (D in FIGURE 7) and fully tighten the MOUNTING SCREWS.
4. Place the UPPER CHIMNEY MOUNTING BRACKET (E) on
the wall as shown 1/16" from the ceiling, aligning the center notch
with the vertical center line. Mark the wall at the centers of the
4. Adjust the leveling screws to level the CANOPY SECTION.
holes in the bracket.
5. For ducted installations, the DAMPER (G in FIGURE 1)
5. Place the LOWER CHIMNEY MOUNTING BRACKET (E) on
the wall as shown at 16 1/8" below the upper bracket, aligning
the center notch with the vertical center line. Mark the wall at the
must be attached to the exhaust opening on the top of the
CANOPY SECTION. Connect the ductwork and seal all
connections with duct tape.
centers of the holes in the bracket.
PROCEED TO "FOR ALL INSTALLATIONS" ON NEXT
6. Install the CHIMNEY MOUNTING BRACKETS (E) on the wall
PAGE
using the MOUNTING SCREWS (D) provided.
FIGURE 7
Version 07/11 - Page 7
Page 8

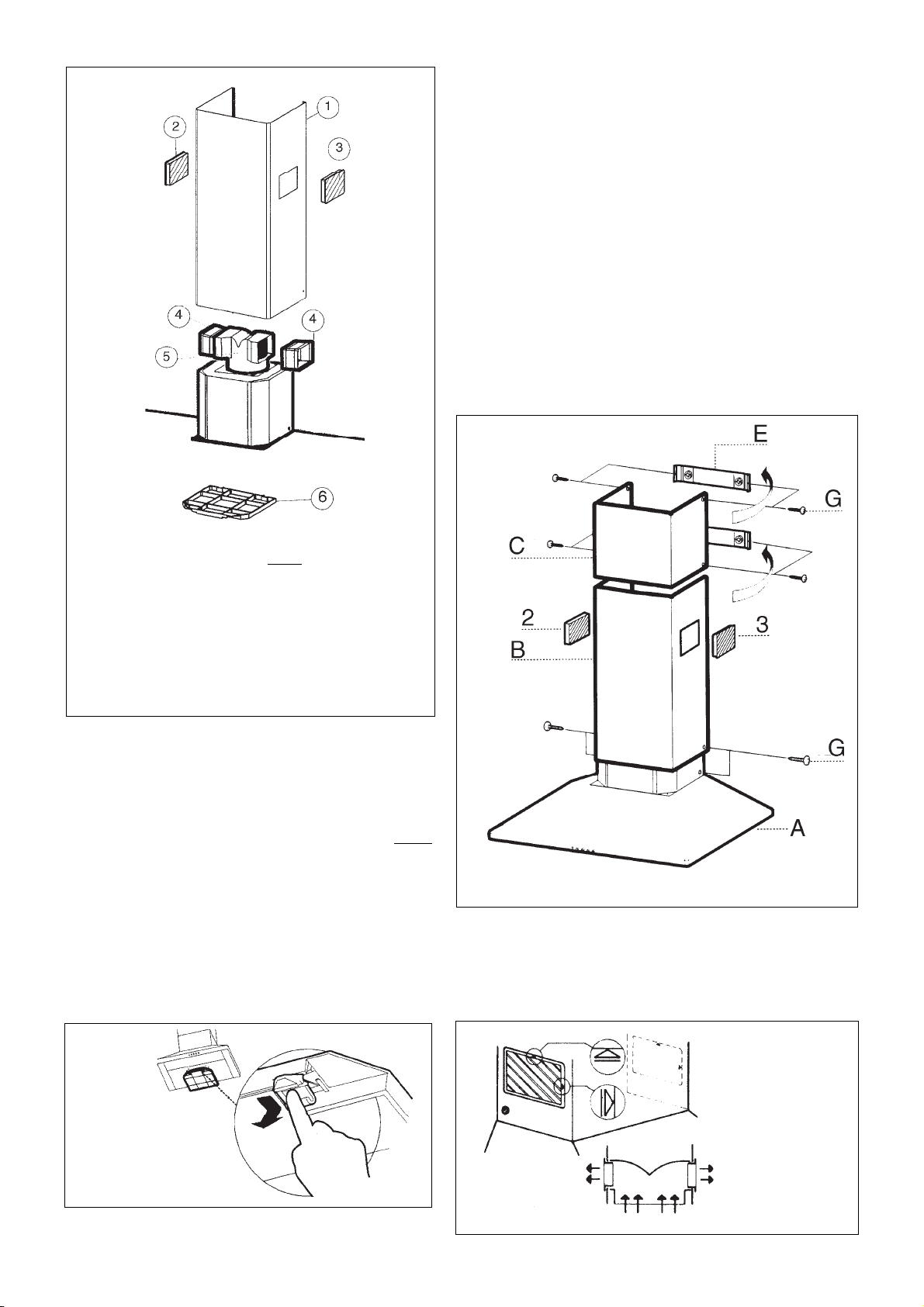

FOR ALL INSTALLATIONS
1. Remove the cover from the Field Wiring Compartment with a phil-
lips screwdriver. Feed the Power Supply Cable through the electrical
knockout. Connect the Power Supply Cable to the rangehood cable.
Attach the White lead of the power supply to the White lead of the
rangehood with a twist-on type wire connector. Attach the Black lead
of the power supply to the Black lead of the rangehood with a twiston type wire connector. Attach the Power Supply Cable grounding
lead to the green screw provided. Using the 4 holes provided screw
the Field Wiring Compartment to the wall as dictated by your Power
Supply Cable location (screws not provided). Replace the cover.
2. Install the UPPER CHIMNEY COVER (C in FIGURE 10) by slightly
widening the two sides and hooking them behind the CHIMNEY
MOUNTING BRACKETS (E). Secure the sides to the CHIMNEY
MOUNTING BRACKETS with the 4 CHIMNEY SCREWS (G).
3. Install the LOWER CHIMNEY COVER (B) by slightly widening
the two sides of the LOWER CHIMNEY COVER and hooking them
between the UPPER CHIMNEY COVER and the wall making sure
that it fits snugly. Secure the LOWER CHIMNEY COVER to the
CANOPY SECTION (A) with 2 CHIMNEY SCREWS (G).
1. LOWER CHIMNEY DUCTLESS
2. LEFT VENT GRID
3. RIGHT VENT GRID
4. DIVERTER EXTENSION HORIZONTAL (2 PIECES)
5. DUCTLESS DIVERTER
6. CHARCOAL FILTER
FIGURE 8
FOR DUCTLESS INSTALLATIONS
Ductless installations require a Ductless Conversion Kit
whose components are pictured in FIGURE 8. Do not use
the DAMPER (G in FIGURE 1) for ductless installations.
The LOWER CHIMNEY COVER (B in FIGURE 1) should
be discarded and replaced by a new one with holes (1 in
FIGURE 8).
1. As indicated in FIGURE 8, fit the DUCTLESS DIVERTER
(5) over the duct outlet. Fit the 2 DIVERTER EXTENSION
HORIZONTAL pieces (4) on either side of the DUCTLESS
DIVERTER.
2. Install the CHARCOAL FILTER (6) behind the center grease
filter opening by inserting and locking into place, as indicated
in FIGURE 9.
FIGURE 10
FOR DUCTLESS
INSTALLATIONS
FIGURE 9
Fit the LEFT AND RIGHT
VENT GRIDS (2 and 3)
into the LOWER CHIMNEY
DUCTLESS holes, making
sure that the directional
symbols are towards the top
and front of the hood and that
they connect snugly to the
DIVERTER EXTENSION
HORIZONTAL pieces.
FIGURE 11
Version 07/11 - Page 8
Page 9

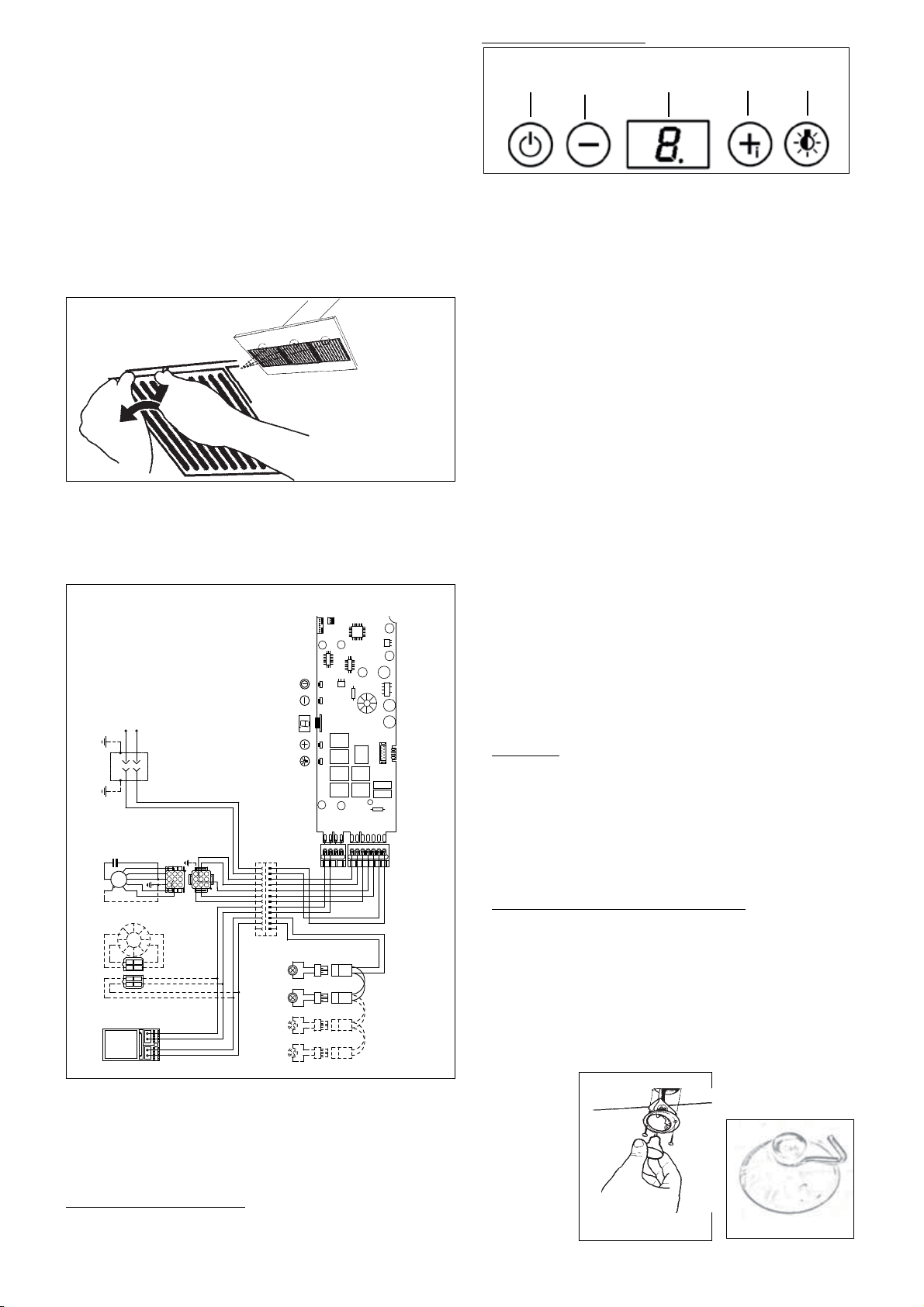

FOR ALL INSTALLATIONS
1. Install the grease filters using two hands by first pulling and
turning the knob to the left so that the locking lever does not
protrude from the filter (as in FIGURE 12). Insert the opposite
end of the filter into the retaining channel. Insert the knob end
next, then turn knob to the right to lock the filter into place.
Rangehood Control Panel and Hood Operation
The control panel is located on the front edge of the rangehood
canopy. The position and function of each control button are
indicated in FIGURE 13.
FIGURE 13
A
B
C
D
E
Button A. Press button to turn fan on / off. Current speed is
displayed in C display (1, 2, 3)
FIGURE 12
2. Turn the power supply on. Turn on blower and lights. If the
rangehood does not operate, check that the circuit breaker is not
tripped or the house fuse blown. If the unit still does not operate,
disconnect the power supply and check that the wiring connections have been made properly.
WIRING DIAGRAM
CN7
CN4
LINE IN
120Vac
60Hz ~
L
N
Y-G
WIRING BOX
Y-G
CN12
LUC.1 F.LUC.1 F.
LUC.1 N.
LUC.2 F.
LUC.2 N.
123
4
BLU
BRW
TRNSFORMER
TRANSFORMER
BLK
BLK
ELECTRONIC
RED
WHT
120V ~
M8 4V
BLU
BLK
ORG
Y-G
TOROIDAL
3
1
2
1
4
3
PRI.
SEC.
123
654
654
987
123
789
WHT
4
RED
2
ORG
ORG
RED
VLT
ORG
ORG
RED
VLT
VLT(ORG)
RED(ORG)
BLK
BLK
1
1
WHT
WHT
2
2
BRW
BRW
3
3
GRY
GRY
4
4
BLU
BLU
5
5
RED
RED
6
6
PNK
PNK
7
7
VLT(ORG)
8
8
RED(ORG)
9
9
RED
RED
10
10
VLT
VLT
11
11
12
12
HALOGEN
LAMPS
HALOGEN
LAMPS
HALOGEN
LAMPS
HALOGEN
LAMPS
CN9
COMV1V2V3V4
1234576
BLU
PNK
GRY
BRW
VLT
RED
RED
CN1
NEUTRO
L-B
CN13
Faber ATL
FASE
BLK
• This rangehood uses 20 watt halogen lamps.
USE AND CARE INFORMATION
Button B. Press to reduce fan speed to as low as speed
1, display C shows the speed selected (1, 2, 3). Hold for 3
seconds to turn on 30 minute delay feature which runs the
hood for 30 minutes and automatically shuts the hood off.
Current speed on 30 minute delay is shown in C display with
a blinking light to indicate 30 minute mode. Shut off the 30
minute mode by holding down the button for 3 seconds
Button C. LED single digit readout display screen
Button D. Press button to increase fan speed up to speed 3.
Hold for 3 seconds to activate intensive speed mode which
operates hood on highest speed for 10 minutes and then
returns to previous speed setting. Display C indicates intensive
speed with an "H" and blinking light. Shut off the intensive
speed mode by holding down the button for 3 seconds
Button E. Press the button to turn on and off lighting. Press
once to turn the dimmer light on, press twice to turn the normal
light setting on, and press again to turn off the lighting.
Cleaning
The stainless steel grease filters should be cleaned frequently in
hot detergent solution or washed in the dishwasher. Stainless
steel cleaner should be used on stainless rangehoods.
Abrasives and scouring agents can scratch stainless steel
finishes and should not be used to clean finished surfaces.
Replacing the Lamps
Before attempting to replace the lamps, make sure that the
light switch is turned off. Remove the 2 screws (as indicated
in FIGURE 14) that hold the light support and gently pull the
support down from the hood. Remove the lamp from the light
support and replace with new lamp. Replace the light support
and fix it into place with the 2 screws.
An alternative method to replace the lamps is to use a 1
1/4" suction cup (FIGURE 15). Attach the suction cup to
the bulb and pull firmly down on the bulb and replace with
a new lamp.
This rangehood system is designed to remove smoke, cooking
vapors and odors from the cooktop area.
For Best Results
Start the rangehood several minutes before cooking to develop proper
airflow. Allow the unit to operate for several minutes after cooking is
complete to clear all smoke and odors from the kitchen.
FIGURE 14
FIGURE 15
Version 07/11 - Page 9
Page 10
FABER CONSUMER WARRANTY & SERVICE
All Faber products are warranted against any defect in materials or workmanship for the original purchaser
for a period of 1 year from the date of original purchase (requires proof of purchase). This warranty covers
labor and replacement parts. Faber, at its option, may repair or replace the product or components
necessary to restore the p roduct to good working condition. To obtain warran ty service, contact the dealer
from whom you purchased the range hood, or the local Faber distributor. If you cannot identify a local Faber
distributor, contact us at (508) 358-5353 for the name of a distributor in your area.
The following is not covered by Faber's warranty:
1. Service calls to correct the installation of your range hood, to instruct you how to use your range hood, to
replace or repair house fuses or to correct house wiring or plumbing.
2. Service calls to repair or replace range hood light bulbs, fuses or filters. Those consumable parts are
excluded from warran ty coverage.
3. Repairs when your range hood is used for other than normal, single-family household use.
4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation,
installation not in accordance with electrical or plumbing codes or Faber documentation, or use of products
not approved by Faber.
5. Replacement parts or repair labor costs for units operated outside the United States or Canada, including
any non-UL or C-UL approved Faber range hoods.
6. Repairs to the hood resulting from unauthorized modifications made to the range hood.
7. Expenses for travel and transportation for product service in remote locations and pickup and delivery
charges. Faber range hoods should be serviced in the home.
THIS WARRANTY DOES NOT ALLOW RECOVERY OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, INCLUDING, WITHOUT
LIMITATION, DIRECT, INDIRECT, INCIDENTAL, SPECIAL OR CONSEQUENTIAL DAMAGES, PERSONAL INJURY/WRONGFUL
DEATH OR LOST PROFITS FABER WARRANTY IS LIMITED TO THE ABOVE CONDITIONS AND TO THE WARRANTY PERIOD
SPECIFIED HEREIN AND IS EXCLUSIVE. EXCEPT AS EXPRESSLY SPECIFIED IN THIS AGREEMENT, FABER DISCLAIMS ALL
EXPRESS OR IMPLIED CONDITIONS, REPRESEN TATIONS, AND WARRANTIES INCLUDING, W I THOUT LIMITATION, ANY
IMPLIED WARRANTIES OF MERCHANTABI LI TY OR FITN E SS FOR A PA R TIC ULAR PUR P O S E
.
This warranty gives you specific legal rights that may vary from state to state.
Model#: ______________________________ Serial #: _____________________________
January 4, 2016
Version 07/11 - Page 10
Page 11
OUTILS NÉCESSAIRES À L’INSTALLATION
PLAN DE L’INSTALLATION
• Scie sauteuse ou à découper
• Perceuse
• Mèche à bois 1 1/4 po
• Ciseaux
• Pinces
• Tournevis Phillips
• Tournevis à lame plate
• Dénude fil ou couteau tout usage
• Pince coupante à fil métallique
• Ruban à mesurer ou règle
• Niveau
• Crayon
• Outil à calfeutrage
• Ruban à conduit
PIÈCES FOURNIES POUR L’INSTALLATION
• 1 nécessaire de ferrures
• 1 nécessaire de documentation
PIÈCES NÉCESSAIRES POUR L’INSTALLATION
• 2 connecteurs de conduit
• Câble d’alimentation
• 1 capuchon de mur ou de toit
• Conduit en métal
ACCESSOIRES POUR L’INSTALLATION
• Kit D'extension Pour La Cheminée Plafond Haut
Une cheminée supérieure de 40 po
part # HIGHDIAM - Acier Inoxydable
Cette hotte peut être installée avec ou sans conduit. La sortie d’air peut
s’effectuer par le mur ou le plafond. Pour une ventilation par le mur, un
coude 90
o
est utilisé. Lorsque installé sans conduit, la ventilation s'effective
par une grille fournie avec la hotte. Les installations sans conduit requièrent
un nécessaire approprié disponible chez votre marchand (ACCESSOIRES
POUR L’INSTALLATION).
AVERTISSEMENT! AVANT DE FAIRE UNE COUPE OU DES TROUS POUR
L’INSTALLATION, DÉTERMINER QUELLE MÉTHODE DE VENTILATION
SERA UTILISÉE ET CALCULER LES MESURES DE FAÇON PRÉCISE.
ASSEMBLAGE DE LA HOTTE
F
A. HOTTE
B. CHEMINÉE INFÉRIEURE
C. CHEMINÉE SUPÉRIEURE
D. LES VIS DE FIXATIONS
E. FIXATIONS DE CHEMINÉE
F. LES VIS DE CHEMINÉE
G. LE REGISTRE
• *Kit Pour Conversion Du Conduit
Pour installation sans conduit
* Il est fortement recommandé que toute ventilation
provenant de la cuisson d’aliments soit dirigée vers
l’extérieur
part # DUCTDIAM - Acier Inoxydable
• Filtre au Charbon
Pour installation sans conduit
part # FILTER2
AVERTISSEMENT
RISQUE DE BLESSURE
À cause du poids et de la dimension de la
hotte, deux ou plusieurs personnes sont
nécessaires pour déplacer et installer la
hotte de façon sécuritaire.
Si la hotte n’est pas soulevée de façon
appropriée, il peut en résulter des dommages
au produit ou des blessures.
G
FIGURE 1
CALCUL DE LONGUEUR DU CONDUIT
La longueur du conduit ne doit jamais excéder 35 pi s’il s’agit de conduit rond
de 6 po. Calculer la longueur du conduit en ajoutant l’équivalent en pied de
la FIGURE 2 pour chaque pièce du conduit du système. Un exemple est
donné à la FIGURE 3.
Coude 45˚
Coude 90˚
Coude plat 90˚
Capuchon de mur
FIGURE 2
3,0 pi
5,0 pi
12,0 pi
0,0 pi
Pour de meilleurs résultats, ne pas utiliser plus de trois coudes de 90
S’assurer qu’il y ait un minimum de 24 po de conduit droit entre les coudes
si l’on utilise plus d’un coude. Ne pas installer deux coudes ensemble.
9 pi de conduit droit
2 Coudes 90˚
Capuchon de mur
Système total
FIGURE 3
9,0 pi
10,0 pi
0,0 pi
19,0 pi
o
.
Version 07/11 - Page 11
Page 12
DIMENSIONS D’INSTALLATION AVEC CONDUIT
La cheminée Diamante est réglable
pour différentes hauteurs de plafond,
entre 7 pi 5 3/4 po et 8 pi 10 3/4 po
(regardez la distance entre la hotte
et la table de cuisson - X en FIGURE
4A). Cela s’accomplit en utilisant plus
ou moins du couvercle de la cheminé
supérieure.
Pour plafonds petit, coupez les
covercle cheminée(s). Pour plafonds
haut, utiliser Kit D'extension Pour La
Cheminée Plafond Haut.
NOTE: Si un dosseret est utilise avec
cette hotte, la distance entre la hotte
et la table de cusiion (X de la FIGURE
4A) est 24 po ou 30 po.
5 1/8 po min
1/8 po max
16
21
3 3/8 po
1/4 po
36 po
couvercle cheminée
supérieure
couvercle cheminée
inférieure
22"
x = distance entre la hotte et la
x
table de cuisson
min - 24 po, suggested max
- 30 po
hotte
7 pi
8 pi
min & max hauteurs de plafond
x = 24 po
min
5 3/4 po
max
4 3/4 po
x = 26 po
min
7 pi
7 3/4 po
max
8 pi
6 3/4 po
x = 28 po
min
7 pi
9 3/4 po
max
8 pi
8 3/4 po
x = 30 po
min
7 pi
11 3/4 po
max
8 pi
10 3/4 po
10 1/4 "
11 13/16 "
FIGURE 4A INSTALLATIONS AVEC CONDUIT
36 3/8 "
Version 07/11 - Page 12
Page 13
DIMENSIONS D’INSTALLATION SANS CONDUIT
10 po min
16
1/8 po max
Pour installations sans conduit, la cheminée
Diamante est réglable pour différentes
hauteurs de plafond, entre 7 pi 11 3/8 po et
8 pi 11 1/2 po (regardez la distance entre la
hotte et la table de cuisson - X en FIGURE 4B).
3
Cela s’accomplit en utilisant plus ou moins du
couvercle de la cheminé supérieure.
Pour plafonds petit, coupez les covercle
cheminée(s). Pour plafonds haut, utiliser Kit
D'extension Pour La Cheminée Plafond
Haut.
NOTE: Si un dosseret est utilise avec cette
hotte, la distance entre la hotte et la table
de cusiion (X de la FIGURE 4B) est 24 po
ou 30 po.
22 po
3/8 po
36 po
couvercle cheminée
supérieure
couvercle cheminée inférieure
sans conduit
22 po
x = distance entre la hotte et la
x
table de cuisson
min - 24 po, suggested max
- 30 po
hotte
x = 24 po
min
7 pi
11 3/8 po
max
8 pi
5 1/2 po
min & max hauteurs de plafond
x = 26 po
min
8 pi
1 3/8 po
max
8 pi
7 1/2 po
x = 28 po
min
8 pi
3 3/8 po
max
8 pi
9 1/2 po
x = 30 po
8 pi
8 pi
min
5 3/8 po
max
11 1/2 po
10 1/4 "
11 13/16 "
FIGURE 4B INSTALLATIONS SANS CONDUIT
37 1/8"
Version 07/11 - Page 13
Page 14
PRÉPARATION DU MUR
7. Les VIS DE FIXATIONS (D) pour la HOTTE (A de la FIGURE
1) doivent être insérées dans du bois solide. Marquer le
1. Débrancher et enlever la cuisinière afin d’avoir un meilleur accès
au mur arrière. Placer un recouvrement épais sur la plaque de
cuisson, la cuisinière encastrée ou le dessus du comptoir pour
protéger des dommages et de la poussière.
mur sur la ligne horizontal 4 9/16 po de la ligne centrale sur
le mur où la hotte sera installée (de la FIGURE 5A ou 5B)
et installer les VIS DE FIXATIONS au mur. Ne pas installer
complètement les VIS DE FIXATIONS au mur, en laissant un
espace de 1/4 po entre le mur et la tête de la vis.
2. Déterminer et marquer clairement, à l’aide d’un crayon, la ligne
verticale centrale sur le mur où la hotte sera installée.
8. Pour les installations avec conduit, déterminer et faire
toutes les coupes nécessaires dans le mur pour les conduits.
3. Déterminer la distance entre la hotte et la table de cuisson (distance
Installer les conduits avant la hotte.
X de la FIGURE 4A ou 4B). Marquer la ligne horizontal la hauteur
de distance X plus 13 3/4 po (de la FIGURE 5A - INSTALLATIONS
SANS DOSSERET).
9. Déterminer l’emplacement approprié pour le câble
d’alimentation. Soyes sûr de:
1) Cacher le compartiment de câblage avec la CHEMINÉE
INFÉRIEURE.
2) Le conduit ne pas bloquer le compartiment de câblage.
Utiliser un foret de 1 1/4 po pour faire un trou et y passer le
câble d’alimentation. Utiliser du calfeutrage pour sceller tout
autour du trou. NE PAS mettre en circuit tant que l’installation
n’est pas complétée.
1. Retirer les filtres pour la graisse de l’appareil et mettre de côté.
Lors de la dépose des filtres, tirer/faire tourner le bouton
avec une main, et tenir le filtre
avec l'autre main pour qu'il
ne tombe pas sur la table
de cuisson. Tirer le bouton
vers l'avant de la hotte en le
tournant vers la guache (sens
antihoraire) pour débloquer le
levier de verrouillage.
FIGURE 5A - INSTALLATIONS SANS DOSSERET
Pour installations avec 24 po or 30 po Dosseret, marquer la
ligne horizontal (de la FIGURE 5B - INSTALLATIONS AVEC
2. Avant d'accrocher la HOTTE, serrer les deux vis situées sur
les points d'accrochage de la HOTTE (de la FIGURE 7).
DOSSERET) 13 3/4" au-dessus de le Dosseret .
INSTALLATION DE LA HOTTE
FIGURE 6
3. Accrocher la HOTTE aux les VIS DE FIXATIONS (D de
FIGURE 5B - INSTALLATIONS AVEC 24" OU 30" DOSSERET
la FIGURE 7) prévues à cet effet. Serrer définitivement les
VIS DE FIXATIONS.
4. Posser le FIXATION DE CHEMINÉE (E) sur le mur 1/16 po
du plafond. Aligner son centre (découpes) sur la ligne vertical
4. Agir sur les vis pour niveler la HOTTE.
de repère. Marquer les centres des trous de le FIXATION DE
CHEMINÉE.
5. Pour les installations avec conduits, le REGISTRE (G de
la FIGURE 1) doit être fixé à l’ouverture d’évacuation sur le
5. Posser l'autre FIXATION DE CHEMINÉE (E) sur le mur 16 1/8
po sous le fixation de cheminée supérieure. Aligner son centre
dessus de la HOTTE. Brancher les conduits et sceller toutes
les connexions avec du ruban à conduit.
(découpes) sur la ligne vertical de repère . Marquer les centres
des trous de le FIXATION DE CHEMINÉE.
6. Installer les FIXATIONS DE CHEMINÉE (E) au mur en utilisant
les VIS DE FIXATIONS (D) fournies.
FIGURE 7
PROCÉDER À "POUR TOUT LES INSTALLATIONS"
Version 07/11 - Page 14
Page 15
POUR TOUT LES INSTALLATIONS
1. Brancher le câble d’alimentation sur la hotte. Attacher le fil
blanc du câble d’alimentation sur le fil blanc de la hotte avec une
cosse. Attacher le fil noir du câble d’alimentation au fil noir de la
hotte avec une cosse. Brancher le fil de mise à la terre vert (jaune
et vert) sous la vis de mise à la terre verte. Replacer le couvercle
du compartiment de câblage.
2. Installer la CHEMINÉE SUPÉRIEURE (C de la FIGURE 10).
Elargir légèrement les deux bords latériaux de la cheminée et les
accrocher derrières les FIXATIONS DE CHEMINÉE (E); refermer
jusqu'à la butée. Fixer latéralement aux FIXATIONS DE CHEMINÉE (E) à l'aide des VIS DE CHEMINÉE (G).
3. Installer la CHEMINÉE INFÉRIEURE (B). Elargir légèrement
les deux bords latériaux de la cheminée et les accrocher entre la
CHEMINÉE SUPÉRIEURE et le mur; refermer jusqu'à la butée.
Fixer latéralement la partie inférieure au la HOTTE (A) à l'aide des
VIS DE CHEMINÉE (G).
1. CHEMINÉE INFÉRIEURE AVEC TROUS
D'ECHAPPEMENT D'AIR
2. VENT GRID GAUCHE
3. VENT GRID DROIT
4. DIVERTER EXTENSION HORIZONTAL (DEUX)
5. DUCTLESS DIVERTER
6. FILTRE CHARBON
FIGURE 8
INSTALLATIONS SANS CONDUIT
Les installations sans conduit requièrent le Kit Pour Conversion Du Conduit (FIGURE 8). N'utilisez pas le REGISTRE
ROND (G de la FIGURE 1) pour les Installations sans
conduit. Le couvercle de CHEMINÉE INFÉRIEURE SANS
LES TROUS (B de la FIGURE 1) doit être mis de côté (1 de
la FIGURE 8).
1. Insérer sous pression le DUCTLESS DIVERTER (5) ainsi
obtenue dans la sorte d'air (de la FIGURE 8). Appliquer les
DIVERTER EXTENSION HORIZONTAL pieces (4) sur le
DUCTLESS DIVERTER.
Les VENT GRIDS (2 et 3) sont insérées dans les trous, tel qu’il
est illustré à la FIGURE 11. S'assurer également qu'elles sont
2. Installer le FILTRE AU CHARBON (6) (de la FIGURE 9).
bien insérées dans les DIVERTER EXTENSION HORIZONTAL
pieces.
FIGURE 10
INSTALLATIONS SANS CONDUIT
FIGURE 9
FIGURE 11
Version 07/11 - Page 15
Page 16
Panneau de commandes (FIGURE 13)
POUR TOUT LES INSTALLATIONS
1. Installer les filtres. Note : Lors de l’installation du filtre, tirer/faire
tourner le bouton avec une main, et tenir le filtre en place avec
l’autre main pour qu’il ne tombe pas sur la table de cuisson. Saisir
l’un des filtres de telle sorte que le bouton soit orienté vers le bas
et vers l’arrière de la hotte (de la FIGURE 12). Insérer l’extrémité
du filtre ne comportant pas le bouton dans la rainure de retenue à
l’avant de la hotte. Tirer sur le bouton et le tourner vers la gauche
(sens antihoraire) de telle sorte que le levier de verrouillage ne fasse
pas saillie hors du filtre. Insérer l’extrémité comportant le bouton
dans la rainure de retenue à l’arrière de la hotte. Tourner le bouton
vers la droite (sens horaire) pour verrouiller le filtre en place.
FIGURE 12
2. Mettre l’alimentation en circuit. Mettre en circuit le ventilateur et
la lumière. Si la hotte ne fonctionne pas, vérifier si le disjoncteur
n’est pas déclenché ou si le fusible n’est pas grillé. Si l’appareil
ne fonctionne toujours pas, débrancher l’alimentation et vérifier
si les connexions ont été effectuées correctement.
DIAGRAMME DE CÂBLAGE
CN7
CN4
FIGURE 13
A
B
C
D
E
Bouton-poussoir du bouton A. pour tourner le ventilateur "Marche/
Arrêt". La vitesse courante est montrée dans l'affichage de C (1,
2, 3)
La presse du bouton B. pour ramener la vitesse de l'hélice aussi à
bas que la vitesse 1, l'affichage C montre la vitesse choisie (1, 2, 3).
Tenez pendant 3 secondes pour allumer le dispositif minute du retard
30 qui court le capot pendant 30 minutes et ferme automatiquement
le capot au loin. La vitesse courante sur le retard 30 minute est
montrée dans l'affichage de C avec une lumière de clignotement
pour indiquer le mode 30 minute. Coupez le mode 30 minute en
maintenant le bouton pendant 3 secondes.
C.Boutonnez l'écran de visualisation simple de lecture de chiffre
de LED
Boutonnez le bouton-poussoir de D. pour augmenter la vitesse de
l'hélice jusqu'à la prise de la vitesse 3. pendant 3 secondes pour
activer le mode intensif de vitesse qui actionne le capot sur la vitesse
la plus élevée pendant 10 minutes et puis revient à l'arrangement
précédent de vitesse. L'affichage C indique la vitesse intensive avec
un " ; H" ; et lumière de clignotement. Coupez le mode intensif de
vitesse en maintenant le bouton pendant 3 secondes
LINE IN
120Vac
60Hz ~
L
N
Y-G
WIRING BOX
Y-G
CN12
CN9
NEUTRO
LUC.1 F.LUC.1 F.
LUC.1 N.
LUC.2 F.
LUC.2 N.
123
BLU
BRW
TRNSFORMER
TRANSFORMER
RED
WHT
120V ~
M8 4V
BLU
BLK
ORG
Y-G
TOROIDAL
BLK
3
BLK
1
1
3
ELECTRONIC
123
654
654
987
123
789
WHT
4
RED
2
2
ORG
4
ORG
RED
VLT
ORG
PRI.
ORG
SEC.
RED
VLT
VLT(ORG)
RED(ORG)
BLK
BLK
1
1
WHT
WHT
2
2
BRW
BRW
3
3
GRY
GRY
4
4
BLU
BLU
5
5
RED
RED
6
6
PNK
PNK
7
7
VLT(ORG)
8
8
RED(ORG)
9
9
RED
RED
10
10
VLT
VLT
11
11
12
12
HALOGEN
LAMPS
HALOGEN
LAMPS
HALOGEN
LAMPS
HALOGEN
LAMPS
1234576
4
COMV1V2V3V4
RED
BLU
PNK
GRY
BRW
VLT
RED
• Cette hotte utilise les ampoule halogènes de 20 W.
UTILISATION ET ENTRETIEN
CN1
FASE
BLK
L-B
CN13
Faber ATL
Boutonnez la presse d' E. le bouton pour tourner en marche et
en arrêt l'allumage. Pressez une fois pour allumer la lumière plus
faible, pressez deux fois pour allumer l'arrangement léger normal,
et pressez encore pour arrêter l'éclairage.
Nettoyage
Les filtres à graisse en métal devraient être nettoyés
fréquemment dans une solution d’eau chaude et de détergent
ou mettre au lave-vaisselle. Utiliser un nettoyant pour l’acier
inoxydable sur les hottes en acier inoxydable. Ne pas
utiliser de produits abrasifs ou de récurants, car ils peuvent
égratigner le fini en acier inoxydable et ils ne devraient pas
être employés pour nettoyer les surfaces de finition.
Remplacement de la lumière halogène
Avant d’essayer de remplacer les ampoules, s’assurer que
l’interrupteur soit hors circuit. Retirer les deux vis (de la
FIGURE 14). Retirer l’ampoule et la remplacer par une
nouvelle ampoule.
Une méthode alternative pour substituer les lampes est
d'utiliser des 1 1/4"tasses d'aspiration (de la FIGURE 15).
Attachez la tasse d'aspiration à l'ampoule et tirez fermement
vers le bas sur l'ampoule et la substituez avec une nouvelle
lampe.
Cette hotte est conçue pour enlever la fumée, les vapeurs de
cuisson et les odeurs de la cuisine.
Pour de meilleurs résultats
Mettre la hotte en circuit avant de commencer la cuisson. Laisser
l’appareil fonctionner quelques minutes après la cuisson pour
éliminer la fumée et les odeurs de la cuisine.
FIGURE 14
FIGURE 15
Version 07/11 - Page 16
Page 17
GARANTIE LIMITÉE ET SERVICE FABER
Tous les produits Faber font l'objet d'une garantie contre les défauts de matériel et de maind'œuvre,accordée à l'acheteur original pour une période d'un (1) an à compter de la date d'achat initiale
(preuve d'achat requise). Cette garantie couvre les frais de main-d'œuvre et les pièces de rechange. À sa
discrétion, Faber peut réparer ou remplacer le produit ou les composants nécessaires à remettre le produit
en bon état de marche. Pour bénéficier de services prévus par la garantie, veuillez communiquer avec le
détaillant auprès duquel vous avez acheté la hotte de cuisine, ou encore avec le distributeur Faber de votre
région. Si vous n'êtes pas en mesure de localiser un distributeur Faber dans votre région, veuillez
communiquer avec nous au 508-358-5353 pour connaître le nom d'un distributeur à proximité.
Les éléments suivants ne sont pas visés par la garantie Faber :
1. Les appels au service de réparation visant à corriger l'installation de la hotte de cuisine, à recevoir des
instructions sur l'utilisation de la hotte de cuisine, le remplacement ou la réparation des fusibles du do
ou la correction des câblages ou de la plomberie du domicile.
2. Le
s appels au service de réparation visant à réparer ou remplacer les ampoules électriques de hotte, les
fusibles ou les filtres. Ces pièces consommables ne sont pas couvertes par la garant
3. Les répa
résidentielle normale pour une fa
rations si votre hotte de cuisine est employée à des fins autres que celles prévues, soit l'utilisation
mille.
ie.
4. Les dommages découlant d'un accident, d'une modification, de l'utilisation incorrecte ou abusive, d'un
incendie, d'une inondation, d'un cas de force majeure, d'une installation inadéquate, d'une installation non
co
nforme aux codes en matière d'électricité ou de plomberie ou à la documentation fournie par Fa
e
ncore d'une utilisation du produit non approuvée par Faber.
5.
frais de main-d'œuvre ou de remplacement des pièces pour les appareils utilisés à l'extérieur des
. Le
États-Unis ou du Canada, y compris toutes les hottes de cuisine Faber non-UL ou C-UL homologué
6. Les réparations à la hotte découlant de modifications non autorisées apportées à la hotte de cuisine.
7. Les frais encourus pour les déplacements et le transport de produits en région éloignée et les frais de
cueillette et livraison. La réparation des hottes de cuisine Faber doit être réalisée à domic
ile.
micile
ber, ou
es.
LA PRÉSENTE GARANTIE NE PRÉVOIT AUCUNE FOR ME DE DÉDO MMAGE MEN T EN CAS DE DOMMAG ES AC CESS OIR E S OU
CONSÉCUTIFS, Y COMPRIS, SANS TOUTEFOIS S'Y LIMITER, LES DOMMAGES DIRECTS, INDIRECTS, ACCESSOIRES,
PARTICULIERS OU CONSÉCUTIFS, LES LÉSIONS CORPORELLES/MORTELLES OU LA PERTE DE PROFITS. LA GARANTIE
OFFERTE PAR FABER EST LIMITÉE AUX CONDITIONS ÉNON CÉ ES CI-D E SS US ET À LA PÉR IOD E D E GARANTI E INDI QU ÉE
DANS LES PRÉSENTES ET EST EXCLUSIVE. SAUF DISPOSITIONS EXPRESSES CONTRAIRES DANS LE PRÉS ENT ACC O RD,
FABER DÉCLINE TOUTE CONDITION, REPRÉSENTATION OU GARANTIE EXPLICITE OU IMPLICITE, Y COMPRIS, SANS
TOUTEFOIS S'Y LIMITER, TOUTE GARANTIE IMPLICI TE DE QU ALI TÉ MARCHANDE OU D'ADAPTATION À UN USAGE
PARTICULIER
.
Les droits qui vous sont conférés en vertu de la présente garantie peuvent varier d'une province ou d'un État
à l'autre.
o
de modèle : ______________________________ No de série : _____________________________
N
4 janvier 2016
Page 18
Page 19
Page 20
991.0427.567_06 - 190107 - D00002509_03
Loading...
