Návod k použití

Model

Lustrové spouštěcí

Zoom - Kaleidos

Luxia - Chic - Vanilla

Vertigo - Nest

Obsah

Vážený zákazníku,

děkujeme za Vaši důvěru při výběru odsavače par. Tento výrobek byl navržen a vyroben s maximální péčí, na základě
dlouholeté tradice, vývoje a výzkumů, s důrazem na prvotřídní kvalitu.

K tomu, aby Váš odsavač dobře plnil svoji funkci, je třeba dodržet pokyny, které jsou uvedeny v tomto návodu. Zvláštní
pozornost prosím věnujte následujícím čtyřem bodům, týkají se totiž záležitostí, ve kterých nejčastěji dochází k pochy­bení. Uvádíme je proto na tomto místě, přestože se s těmito informacemi setkáte znovu v příslušných kapitolách.

3

• Dbejte, aby odtahové potrubí bylo dostatečně dimenzované. Pro výrobky s výkonem do 250 m
o průměru 100 mm (nebo ploché potrubí odpovídajícího průřezu), pro výkon 250 - 650 m3/hod. je nutné použít
potrubí o průměru nejméně 125 mm (nebo odpovídající ploché potrubí), pro výkony nad 650 m3/hod. je nutné
použít potrubí o průměru 150 mm (nebo odpovídající ploché potrubí).

Nedostatečně dimenzované, nebo
příliš dlouhé (více jak 4m) a členité potrubí podstatně snižuje účinnost odsavače a zároveň zvyšu­je jeho hlučnost. U dlouhého potrubí je navíc větší nebezpečí kondenzace vodních par.

• Bude-li odsavač pracovat s vnějším odtahem (ne jako recirkulační), dbejte, aby byla instalována

• Ani u nejv ýkonnějších výrobků nevzniká v sací zóně tak silné proudění vzduchu, které by dokázalo dokonale usměrnit
a odsát veškerý parami nasycený vzduch nad varnou deskou.

Pokud pozorujete (například při silném varu

vody v otevřené nádobě), že část par nebyla nasáta, nejedná se zpravidla o závadu. Správně dimen-

zovaný a instalovaný odsavač totiž zajistí 10x za hodinu kompletní výměnu vzduchu ve Vaší kuchyni, což postačuje
k optimálnímu odvětrání při vaření. A pokud jej necháte pracovat ještě určitou dobu po ukončení vaření, dosáhnete
dokonalého odstranění veškerých par a pachů.

• Odsavače par v provedení INOX jsou vyrobeny z nerezové oceli AISI 430 (ČSN 17040, DIN 1.4016).

• Nerezový povrch je ušlechtilý, ale velmi zranitelný. Vyvarujte se při čištění použití prostředků, které by jej mohly
poškrábat.

Nikdy nepoužívejte prostředky obsahující agresívní látky, zejména chlór (Savo a pod.),

které mohou zanechat na povrchu neodstranitelné skvrny. Doporučujeme používat prostředky, které pro

tento účel dodává výrobce. Věnujte zvýšenou pozornost kapitole v závěru tohoto návodu -

vače.

/hod. postačí potrubí

zpětná klapka.

Údržba povrchu odsa-

Mnoho spokojenosti s novým pomocníkem ve Vaší domácnosti přeje
PROMTINVEST spol. s r.o.
zastoupení FABER pro ČR

OBSAH:

RADY ADOPORUČENÍ 3
TECHNICKÝ NÁKRES 5
SLOŽENÍ ODSAVAČE 11
POSTUP PŘI INSTALACI 19
OVLÁDÁNÍ 21
ÚDRŽBA 23

2

Rady a doporučení

INSTALACE

• S ohledem na nutnost dodržení bezpečnostních předpisů a zásad pro

odvádění vzduchu z místnosti doporučujeme svěřit instalaci odborné
firmě. Výrobce se zříká jakékoliv odpovědnosti za škody způsobené neod­bornou instalací, neodpovídající příslušným normám.

• UPOZORNĚNÍ: Lustrový spouštěcí odsavač par seskládá zodsava-

če par a dekorativního lustru. Tzn. že zahrnuje dva oddělené
elektrické obvody (3žilové), které je potřeba připravit. Jeden
elektrický obvod pro odsavač par adruhý pro lustr. Model ZOOM
nevyžaduje lustrový elektrický obvod.

• Minimální bezpečnostní vzdálenost mezi varnou deskou a odsavačem

musí být 650mm.

• Zkontrolujte, zda napětí v síti odpovídá napětí uvedenému navýrobním štítku uvnitř odsavače.

• Pokud je odsavač instalován veverzi sodvodem vzduchu mimo místnost, pak je nutné instalovat speciální flexo

potrubí oprůměru 150mm určené pro lustrové odsavače. Flexo potrubí je potřeba objednat udodavatele lustro­vého odsavače. Návod nainstalaci flexo potrubí je součástí jeho dodávky. Průměr odtahového potrubí vcelé
délce odtahu musí být 150mm. Potrubí veďte nejkratší možnou cestou. Doodtahového potrubí je potřeba
nainstalovat zpětnou klapku oprůměru 150mm, která není součástí výbavy. Pozor! Použití potrubí menšího
průměru, než je uvedeno, dlouhé (více jak 4m) nebo členité potrubí má zanásledek podstatné snížení výkonu
azvýšení hlučnosti přístroje. Vtakovém případě nemůže být uplatněna záruka nadeklarované parametry.

• Nenapojujte odsavač na kouřovody, které odvádí spaliny.

• Vpřípadě, že v místnosti se nacházejí kromě odsavače také zařízení s přímým spalováním, například plynové

spotřebiče, je třeba zajistit dostatečné větrání místnosti. Správný a bezpečný provoz je zajištěn, pokud maximál­ní podtlak v místnosti nepřesáhne 0,04 mBar, zabrání se tak zpětnému průniku zplodin z hoření do místnosti.

POUŽITÍ

• Odsavač je konstruován výlučně pro použití vdomáctnosti.

• Nepoužívejte odsavač kjiným účelům než kjakým je určen.

• Nenechávejte pod odsavačem volný oheň vysoké intenzity.

• Regulujte vždy oheň tak, aby nepřesahoval okraj dna použitého hrnce.

• Kontrolujte zařízení během vaření: přehřátý olej semůže vznítit.

• Odsavač nesmějí používat děti či osoby neobeznámené sjeho správným

používáním.

ÚDRŽBA

• Před začátkem jakékoliv údržbové operace vytáhněte přívodový kabel zelektrické sítě nebo přerušte přívod

proudu vypínačem.

• Dodržujte včasnou adostatečnou údržbu filtrů vzávislosti namíře používání.

• Pro čištění povrchu odsavače nikdy nepoužívejte agresívní prostředky, zejména takové, které obsahují abrazivní složky,

chlór nebo rozpouštědla.

• Doporučujeme používat prostředky, které pro tento účel dodává výrobce.

3

Technický nákres

ROZMĚRY

ZOOM

KALEIDOS

LUXIA

4

Technický nákres

ROZMĚRY

CHIC / VANILLA

VERTIGO

NEST

5

Složení odsavače - příslušenství

ZOOM

2

4
3

12c

12g

14

1

11

12h

MODEL ZOOM 15KG

Pos. ks ČÁSTI VÝROBKU
1 1 korpus ( tělo ) odsavače s ovládáním,

osvětlením, motorem, tukovým a uhlíkovým
filtrem

2 1 nosný stropní talíř
3 1 úchyt přívodního kabelu
4 1 průchodka pro přívodní kabel
14 1 koncový spínač

PŘÍSLUŠENSTVÍ
11 4 hmoždinka o průměru 10
12h 4 šroub M5 x 70
12c 1 šroub 2,9 x 9,5 pro úchyt 3
12g 1 šroub k uchycení koncového spínače

DOKUMENTACE
1 návod k použití

6

Složení odsavače - příslušenství

12d

KALEIDOS

MODEL KALEIDOS  18KG 

Pos. ks ČÁSTI VÝROBKU

2

1 1 korpus ( tělo ) odsavače s ovládáním,
osvětlením, motorem, tukovým
a uhlíkovým filtrem

2 1 nosný stropní talíř
3 1 úchyt přívodního kabelu
4 1 průchodka pro přívodní kabel
5 1 dekorativní válec
14 1 koncový spínač

4

3

12d

12c

12g

14

11

12h

PŘÍSLUŠENSTVÍ
11 4 hmoždinka o průměru 10
12h 4 šroub M5 x 70
12c 1 šroub 2,9 x 9,5 pro úchyt 3
12g 1 šroub k uchycení koncového spínače

12d

DOKUMENTACE

12d

5

1 návod k použití

1

7

Složení odsavače - příslušenství

12d

LUXIA

MODEL LUXIA  30 KG 

Pos. ks ČÁSTI VÝROBKU

2

1 1 korpus ( tělo ) odsavače s ovládáním,
osvětlením, motorem, tukovým
a uhlíkovým filtrem

2 1 nosný talíř s osvětlením
3 1 úchyt přívodního kabelu
4 1 průchodka přívodního kabelu
5 1 dekorativní sklo
14 1 koncový spínač

4

3

12c

12g

14

12d

11

12h

12d

PŘÍSLUŠENSTVÍ
11 4 hmoždinka o průměru 10
12h 4 šroub M5 x 70
12c 1 šroub 2,9 x 9,5 pro úchyt 3
12d 4 šroub k uchycení skla k nosnému talíři
12g 1 matice k uchycení koncového spínače

DOKUMENTACE

12d

5

1 návod k použití

1

8

Složení odsavače - příslušenství

12d

12e

CHIC / VANILLA

MODEL CHIC / VANILLA  30 KG 

Pos. ks ČÁSTI VÝROBKU

11

2

12h

1 1 korpus ( tělo ) odsavače s ovládáním,
osvětlením, motorem, tukovým
a uhlíkovým filtrem

2 1 nosný stropní talíř s osvětlením
3 1 úchyt přívodního kabelu
4 1 průchodka přívodního kabelu
5 3 dekorativní sklo
6 3 spojka
14 1 koncový spínač

PŘÍSLUŠENSTVÍ

12d

5

22

12d

22

12g

14

11 4 hmoždinka o průměru 10

22

12d

4
3

12c

12e

6

22

6

22

22

12e

22

5

22

6

22

22

12e

12h 4 šroub M5 x 70
12c 1 šroub 2,9 x 9,5 pro úchyt 3

12d

22

12d 6 šroub M4 x 20
12e 6 šroub M4 x 10
12g 1 šroub k uchycení koncového spínače

12d

22 12 gumová podložka

5

DOKUMENTACE
1 návod k použití

12e

1

9

Složení odsavače - příslušenství

12d

VERTIGO

MODEL VERTIGO  20 KG 

Pos. ks ČÁSTI VÝROBKU

2

1 1 korpus ( tělo ) odsavače s ovládáním,
osvětlením, motorem, tukovým
a uhlíkovým filtrem

2 1 nosný talíř s osvětlením
3 1 úchyt přívodního kabelu
4 1 průchodka přívodního kabelu
5 1 dekorativní válec
14 1 koncový spínač

12d

12h

11

PŘÍSLUŠENSTVÍ
11 4 hmoždinka o průměru 10
12h 4 šroub M5 x 70
12c 1 šroub 2,9 x 9,5 pro úchyt 3

4

3

12d

12c

12g

14

12d 4 šroub k uchycení skla k nosnému talíři

12d

5

12g 1 matice k uchycení koncového spínače

DOKUMENTACE
1 návod k použití

10

1

Složení odsavače - příslušenství

12e

NEST

MODEL NEST  39 KG 

Pos. ks ČÁSTI VÝROBKU

11

12h

11

12h

7.1

7.1
12d

12g

12e

5

12f

11

12h

2.1

7.1

7.1

14

12e

12h

12d

11

12h

2

12f

7.1

4

3

12c

11

12h

11

12h

2.1

7.1

12e

12f

12f

5

1 1 korpus(tělo) odsavače s ovládáním,
osvětlením, motorem, tukovým
a uhlíkovým filtrem
2 1 nosný talíř s osvětlením

11

2.1 2 nadstavba talíře

12h

3 1 úchyt přívodního kabelu
4 1 průchodka přívodního kabelu
5 4 dekorativní sklo
14 1 koncový spínač

7.1

PŘÍSLUŠENSTVÍ

7.1 8 konzola k uchycení skla
11 10 hmoždinka o průměru 10

12e

12h 10 šroub M5 x 70
12c 1 šroub 2,9 x 9,5 pro úchyt 3
12d 24 matice M4 k uchycení skla ke

12d

12f

12e

5

12h

12f

12e

12d

12h

12f

12f

12e

konzole a konzol k nadstavbě
talíře

12e 8 spojka
12f 8 podložka
12g 1 matice k uchycení koncového

spínače
12h 8 podložka

5

DOKUMENTACE
1 návod k použití

1

11

Postup při instalaci

Odsavač par seinstaluje nastrop / rampu. Bezpečnostní vzdálenost mezi nejnižší ( vysutou ) rovinou odsavače
avařidlovou plochou je 650 mm.

UPOZORNĚNÍ:

Lustrový spouštěcí odsavač par seskládá z odsavače par adekorativního lustru. Tzn. žezahrnuje dva oddělené
elektrické obvody ( 3žilové ), které je potřeba připravit. Jeden elektrický obvod pro odsavač par adruhý pro lustr.
Model ZOOM nevyžaduje lustrový elektrický obvod.

MONTÁŽ TĚLA KONCOVÉHO SPÍNAČE A LUSTROVÉHO
OSVĚTLENÍ

• Odšroubujte 3 šrouby, které spojují nosný talíř akrycí plech nosného
talíře.

• Přiložte apřichyťte tělo koncového spínače šroubem 12g kekonzole
nosného talíře dle obr. Polohu koncového spínače určuje čelo
odsavače

• Nainstalujte do nosného talíře kotevní šrouby lanového závěsu.

• Svorkovnice upevněná nanosném talíři je určena pouze kpřipojení
lustrového obvodu ( napájecí kabel musí být 3žilový ). Připojení
a montáž lustrového osvětlení je nutné začít od svorkovnice
postupně podle připojovacích kabelů.

• Pečlivě dotáhněte nainstalované tělo koncového spínače idržáky
světel.

• Umodelu ZOOM seneinstalují držáky světel.

NAVRTÁNÍ STROPU / RAMPY

• Zapomocí olovnice naznačte nastrop/rampu střed varné desky.

• Přiložte nastrop/rampu nosný talíř. Správná poloha talíře je dána polohou koncového
spínače. Poloha těla koncového spínače určuje čelní polohu dle obr. Uchycení těla
koncového spínače senesmí zaměnit suchycením kotvícího závěsného šroubu.

• Vyznačte středy otvorů pro vrtání.

• Vyvrtejte otvory. Dopevného cihlového stropu dle přiložených hmoždinek 4 otvory
oprůměru 10 mm, otvory osaďte přiloženými hmoždinkami , dostropu zdřevěných
trámů dle vrutů ( nejsou součástí příbalu ), donosné rampy (tloušťka 15 mm) otvory
oprůměru 7 mm. Průchod pro kabel el.připojení oprůměru 10 mm.

UPOZORNĚNÍ: PRO PŘIPOJENÍ LUSTROVÉHO ODSAVAČE PAR JE POTŘEBA

PŘIPRAVIT DVA NAPÁJECÍ KABELY. JEDEN PRO SAMOTNÝ ODSAVAČ PAR
ADRUHÝ PRO OVLÁDÁNÍ LUSTRU.TOTO SENEVZTAHUJE NAMODEL ZOOM.

12

Postup při instalaci

• Pro provoz svnějším odtahem si přichystejte odtahové potrubí apřipojení kodtahovému potrubí.

• Do pevného cihlového stropu osazeného hmoždinkami našroubujte 4 přiložené šrouby 12h. Do masivního
betonového stropu použijte hmoždinky dobetonu, nejsou přiloženy. Dodřevěných trámů použijte 4 šrouby
dodřeva, nejsou přiloženy. Dodřevěné rampy použijte 4 šrouby, podložky amatice, nejsou součástí příbalu.

• 2 šrouby naproti sobě dotáhněte tak, aby mezi stropem ahlavou šroubu byla vůle 4 – 5 mm.

UCHYCENÍ NOSNÉHO TALÍŘE

• Při uchycení nosného talíře dejte pozor napolohu těla koncového spína­če 14. Při pohledu naodsavač zepředu musí být tělo koncového spínače
včele.

• Nasaďte nosný talíř přes hlavy 2 nedotažených šroubů 12h apootočte
nosným talířem tak,aby šrouby zapadly dovýřezů nosného talíře.

• Dotáhněte oba šrouby napevno a dokompletujte uchycení nosného
talíře zbývajícími dvěma šrouby 12h.

• Uchycení nosného talíře musí být bezpečné vzhledem k hmotnosti
odsavače.

• Jestliže strop není vmístě uchycení dostatečně nosný potom je potřeba
strop vyztužit.

UCHYCENÍ NADSTAVBY NOSNÉHO TALÍŘE  PLATÍ PRO MODEL NEST 

• Vezměte oba kusy nadstavby nosné­ho talíře 2.1 apřiložte je knainsta­lovanému nosnému talíři 2.

• Vyznačte nastropu středy otvorů.

2.1

11

• Odložte nadstavby talíře stranou.

• Vyvrtejte otvory o průměru 10 mm
aotvory osaďte přiloženými hmož­dinkami 11.

• Znovu přiložte nadstavby talíře 2.1

12h

a připevněte je přiloženými šrouby
12h.

12h

1

1

2

2

11

2.1

2.1

2

2.1

13

Postup při instalaci

MONTÁŽ NOSNÝCH LANEK

UPOZORNĚNÍ:

Před další instalací je
nezbytné vědět, žebez­pečnostní vzdálenost
mezi spodní rovinou odsa­vače avařidlovou plochou musí
být minimálně 650 mm. Pro samotnou montáž je potřeba pod­kládací pracovní plošiny nebo asistence další osoby.

Toto upozornění je důležité, neboť lanka apřívodní kabel musí být bezpodmínečně
instalovány vnezatíženém stavu, tzn. lanka a kabel nesmí být při montáži zatíženy
vahou odsavače.

• Systém kotvení lanového závěsu sesklá­dá zetří částí:

- tělo kotvy ( a) sdrážkou pro lanko.

a

- držák lanka ( b )

- pojistná matice ( c )

• Protáhněte závěsná lanka otvory v kry­cím plechu nosného talíře.

b

• Dejte pozor, aby poloha krycího plechu
nosného talíře atím pádem jeho otvor
pro koncový spínač souhlasili s čelem

c

odsavače, respektive stělem koncového
spínače instalovaného v nosném talíři
nastropu.

• Dootvoru krycího plechu nosného talíře
nasaďte průchodku přívodního el.kabelu

4.

• Na jednotlivá lanka navlečte pojistné
matice ( c ) apoté držáky lanka ( b ).

• Nasaďte lanko do drážky kotvy ( a )
adržák lanka ( b ) zašroubujte adotáh-
něte.

• Počáteční uchycení odsavače je dokonče­no nainstalováním všech 4 lanek dle
obrázku.

4

14

Postup při instalaci

Napněte závěsné lanka. Pokud je kotvící systém správně nainstalován pak je napnu­tí lanka možné. Systém držáku lanka ( b ) umožní pouze zkrácení lanka, opačný
směr tzn. prodloužení nedovolí. Pokud mají všechny lanka stejnou délku, pak to
usnadní konečné usazování těla odsavače dovodováhy.

• Nazávit držáku lanka ( b ) nasaďte a našroubujte pojistnou matici ( c ). Pojistné matice
našroubujte nazbývající držáky lanka.

ELEKTRICKÉ PŘIPOJENÍ V MÍSTĚ NOSNÉHO TALÍŘE

Pro připojení lustrového odsavače par je potřeba mít připraveny dva napájecí kabely
(oba 3žilové). Jeden kabel pro samotný odsavač par, druhý kabel lustrové osvětlení.
Pro model ZOOM je potřeba mít připraven jeden 3žilový napájecí kabel.

Připojení odsavače :

• Průchodkou 4 protáhněte napájecí kabel odsavače.

• Připojte přes svorkovnici (není součástí dodávky) napájecí kabel odsavače a vyvedený napájecí kabel ze stropu.

• Napájecí kabel musí být 3žilový, při zapojení je třeba ctít barvy.

Připojení lustrového osvětlení :

• Napájecí kabel lustrového obvodu připojte přes svorkovnici, která je součástí světelného obvodu instalovaného
na nosném talíři.

• Napájecí kabel musí být 3žilový, při zapojení je třeba ctít barvy.

KOMPLETACE NOSNÉHO TALÍŘE

• Přebývající délku závěsných lanek
svažte do klubka.

• Přiklopte krycí plech nosného talíře,
otvor protikusu koncového spínače na
těle odsavače musí korespondovat s
tělem koncového spínače na nosném
talíři.

• Krycí plech nosného talíře přišroubujte 3
šrouby, které jsme si odložili při
demontáži kompletu nosného talíře.

• V tento okamžik je odsavač zavěšený.

15

Postup při instalaci

PŘIPOJENÍ VZDUCHOVÉHO POTRUBÍ

Provoz s vnějším odtahem vzduchu

• Propojte výstupní hrdlo odsavače a odtahové potrubí speciálně dodávaným flexo potrubím o průměru 150mm

Provoz recirkulační

• Tahem otevřete spodní nerezový panel a odinstalujte kovový tukový filtr.

• Nainstalujte uhlíkový filtr.

• Zpětně nasaďte kovový tukový filtr a dovřete spodní nerezový panel.

VYVÁŽENÍ TĚLA ODSAVAČE

• Aby spouštěcí systém odsavače dobře fungoval je potřeba tělo odsavače dát do vodováhy.

• Vodováha se seřizuje pomocí pojistné matice ( c ).

• Položte na horní rovinu odsavače vodováhu.

• Pokud pojistnou matici povolíte, zámek závěsného systému je odblokován. Zatlačením nebo
povytažením lanka ze závěsného systému je možné seřídit, vyvážit tělo odsavače.

• Když je tělo odsavače vyváženo, pojistnou matici je potřeba dotáhnout.

UPOZORNĚNÍ:

• Zkontrolujte, zda jsou všechny 4 nosné lanka napnuté.

• Zkontrolujte, zda nedošlo během montáže k poškození lanek.

• Je potřeba pamatovat a zkontrolovat , že minimální bezpečnostní vzdálenost mezi
spodní rovinou odsavače a vařidlovou plochou musí mít 650 mm.

• Pokud se odsavač provozuje na recirkulaci pak nejdelší možná délka nosných lanek
je 900 mm. Pokud je odsavač provozován s vnějším odtahem pak nejdelší možná
délka nosných lanek je 750 mm.

UCHYCENÍ NAPÁJECÍHO KABELU

• Namotejte napájecí kabel do spirály.

• Smotání je důležité udělat, aby nedošlo k vypadnutí
kabelu mimo posun těla odsavače během vytažení ke
stropu.

• Na napájecí kabel navlékněte přiložený úchyt kabelu 3 a
přišroubujte jej šroubem 12c.

Nakonec ještě řádně zkontrolujte uchycení napájecího kabe-

16

Postup při instalaci

lu azda při pohybu těla odsavače nahoru nedo­chází kvypadnutí kabelu mimo válec těla odsava­če.

MONTÁŽ SKLA  MODEL CHIC, VANILLA 

• Nainstalujte žárovky dodržáků, žárovky
senešroubují nýbrž sezasunují atahem
demontují.

• Přimontujte sklo 5 knosnému talíři přiložený-
mi šrouby 12d. Hlavy šroubů podložte gumo­vou podložkou 22.

• Spodní rohy skel propojte spojkou 6, šrou-
by 12e podložte opět gumovou podložkou

22.

MONTÁŽ SKLA  MODEL NEST 

• Nainstalujte žárovky dodržáků, žárovky
senešroubují nýbrž sezasunují atahem
demontují.

• Přimontujte k nadstavbě nosného talíře
konzoly 7.1 maticemi 12d.

• Na spojku 12e nasaďte podložky 12f.
Tento komplet nasaďte do obou otvorů
skla.

• Dále nainstalujte podložky 12h

• Na sklo se spojkou a podložkami přiložte
matice 12d

• Sklo přiložte ke konzolám 7.1 a zajistěte
druhou maticí 12d podle obr.

2

12d

22

5

12e

22

2.1

7.1

12d

12e

12f

12h

5

12e

12f

5

12f

12e

12e

12f

12d

12d

12h

5

22

6

22

2

2.1

4

3

12c

5

12f

12e

12d

12e

12e

12f

12e

12f

12d

12h

12f

12e

7.1

12h

12e12f

12d

5

17

Postup při instalaci

MONTÁŽ SKLA / KLOBOUKU  MODEL VERTIGO, KALEIDOS, LUXIA 

• Nainstalujte žárovky dodržáků, žárovky senešroubují nýbrž sezasunují atahem demontují.

• Přimontujte sklo / klobouk 5 knosnému talíři pomocí šroubů 12d.

2

12d

5

12d

5

12d

5

ELEKTRICKÉ PŘIPOJENÍ

• Pokud je přístroj zapojen přes dvoupólový vypínač, musí být jeho kontakty
vzdáleny nejméně 3 mm.

• Tahem zepředu těla odsavače otevřete spodní nerezový komfort panel.

• Odinstalujte kovový tukový filtr a zkontrolujte zapojení konektoru napájení.

• Bude-li odsavač pracovat jako necirkulační, nainstalujte uhlíkové filtry.

• Nainstalujte zpět kovový tukový filtr.

• Přiklopte spodní komfort panel.

18

Ovládání

OVLÁDACÍ PANEL

L T1

TLAČÍTKO FUNKCE LED
L Stlačením zapneme a vypneme osvětlení ­T1 Tělo odsavače je spuštěné/částečně spuštěné

Podržením tlačítka po dobu 2 vteřin se tělo odsavače vysune nahoru.
Krátkým podržením tlačítka se zapíná/vypíná motor. svítí/nesvítí

Tělo odsavač je nahoře
Jeden krátký stisk tlačítka spustí tělo odsavače dolů.
Druhý krátký stisk tlačítka spouštění těla odsavače zastaví. svítí/nesvítí
Když se tělo odsavače spustí do nejnižší polohy, ventilační jednotka
se zapne na druhou rychlost

Upozornění: Ovládací panel ovládá pouze funkce odsavače par. Lustrové osvětlení má svůj
vlastní světelný obvod, tím pádem zvláštní spínač.

ELEKTRONICKÁ SIGNALIZACE ZÁVADY

LED T1 Popis závady

pomalé blikání Překročení prahu proudové zátěže.

Jestliže při pohybu těla odsavače vzhůru něco blokuje jeho pohyb, dochází k proudovému
přetížení, které je signalizováno pomalým blikáním LED diody na ovládacím panelu
(každou 2. vteřinu).

Zkontrolujte, zda něco nebrání pohybu těla odsavače vzhůru.

rychlé blikání Sepnul bezpečnostní vypínač.

Pokud při spouštění těla odsavače nezareaguje v cílové poloze koncový vypínač,
je aktivován vypínač záložní – bezpečnostní. K této situaci může dojít, když levé přední
lanko není dostatečně napnuto. Stav je signalizován rychlým blikáním LED diody na panelu
ovládání každých 250 ms. Odsavač je možné používat, jeho zvedací funkce je však blokována.
V tomto případě je potřeba volat servis.

Osvětlení i ventilační jednotku odsavače můžete používat i přesto, že
LED dioda rychlým blikáním signalizuje závadu.
To, že LED dioda bude blikat a ventilační jednotka bude přesto fungovat
znamená, že závada trvá.

19

DÁLKOVÉ OVLÁDÁNÍ

Odsavač par lez řídit dálkovým ovladačem, který je součástí výbavy. Ovladač je napájený standardními zinko-kar­bonovými alkalickými 1,5V bateriemi typu LR03-AAA. Baterie nejsou součástí výbavy.

• Neumisťujte dálkový ovladač v blízkosti tepelného zdroje.

TLAČÍTKO FUNKCE LED

Zapnutí / vypnutí ventilační jednotky -

Tělo odsavače je nahoře:

- krátkým stlačením tlačítka se tělo odsavače spustí dolů -

- spouštění těla odsavače se zastaví opětovným stlačením tlačítka

Když se tělo odsavače spustí do nejnižší polohy, ventilační jednotka
se sama zapne na druhou rychlost.

Tělo odsavače je spuštěné dole/částečně spuštěné

- stiskněte a držte tlačítko 2 sekundy, tělo odsavače se začne vysouvat

nahoru. Tělo se zastaví až u nosného talíře

- pokud stisknete tlačítko během vysouvání těla nahoru krátce, pohyb

těla odsavače nahoru se zastaví (před tím než dojde nejvyšší polohy).

Snižování stupně rychlosti ventilační jednotky ­ Zvyšování stupně rychlosti ventilační jednotky -

Intenzivní odtah

- funkci lze aktivovat pokud je tělo odsavače LED dioda chodu

spuštěné dolů, když není aktivní funkce doběh a 24h. motoru bude blikat
jednou za sekundu.

- intenzivní rychlost lze aktivovat z jakékoli jiné rychlosti.

- zrušit funkci intenzivní rychlosti lze jednoduše stisknutím téhož

tlačítka nebo tlačítkem vypnutí motoru.

- intenzivní rychlost je časově omezena 10 minutami. Po uplynutí

10 minut se odsavač automaticky přepne na předchozí rychlost.

20

DÁLKOVÉ OVLÁDÁNÍ

TLAČÍTKO FUNKCE LED

Doběh

- funkce se aktivuje krátkým stiskem daného tlačítka. LED dioda chodu

- funkci lze aktivovat pouze pokud není aktivní motoru bude
funkce intenzivní odtah a 24h. blikat jednou za

- tělo odsavače musí být spouštěno dole, funkce se 0,5 sekundy.
deaktivuje po 30 minutách chodu.

- zrušit funkci doběhu lze jednoduše stisknutím téhož
tlačítka nebo tlačítkem vypnutí motoru.

24h

- podržením tlačítka se symbolem hodin po dobu LED dioda chodu
2 sekund se aktivuje funkce trvalé ventilaci s motoru bude
odtahem asi 100m3/hod při nízké hlučnosti. blikat jednou za

- funkci lze aktivovat pouze pokud není aktivní 2 sekundy.
funkce intenzivní odtah a doběh.

- funkce 24h je aktivní 10 minut každou hodinu
po dobu 24 hodin.Po této době se automaticky deaktivuje.

Světlo

- stlačením zapneme a vypneme osvětlení.

21

Údržba

Pravidelná údržba zajistí dlouhodobý bezvadný provoz adobrou výkonnost. Zvláštní pozornost věnujte kovovým
tukovým filtrům apři filtračním (recirkulačním) provozu též aktivnímu uhlíkovému filtru.

KOVOVÉ TUKOVÉ FILTRY

Tukové kazetové filtry jsou omyvatelné běžným čistícím prostředkem nebo v myčkách. Je nezbytné je vyčistit při­nejmenším každé 2 měsíce. Potřeba čištění se zvyšuje úměrně frekvenci používání.

ČIŠTĚNÍ KOVOVÝCH FILTRŮ:

• Tukový kazetový filtr je omyvatelný běžným čistícím prostředkem nebo

vmyčkách.

• Filtr vyjmeme:

- stlačením západky (filtr shliníkovým rámečkem)

• Umyjte filtr vodou aběžným mycím prostředkem, nebo vmyčce nádobí.

Před jeho zpětnou motáží jej nechejte řádně osušit.

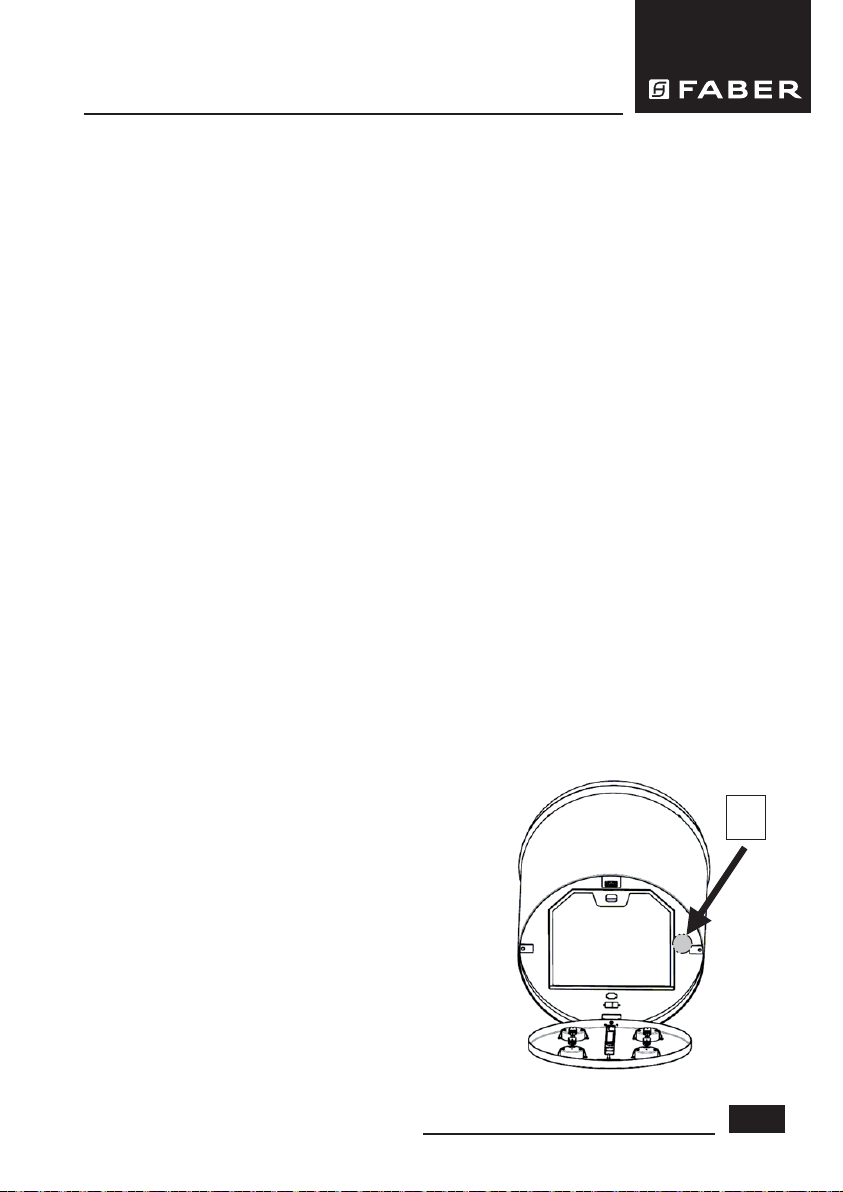

• Umístěte filtr zpět nasvé místo. Postupujte analogicky, jako při jeho

demontáži.

PACHOVÝ FILTR PŘI RECIRKULAČNÍM PROVOZU

Aktivní uhlíkový filtr není omyvatelný ani recyklovatelný. Je nutná jeho
výměna minimálně každé 4 měsíce.

VÝMĚNA UHLÍKOVÉHO FILTRU:

• Tahem otevřete spodní panel

• Vyjměte tukový kovový fitr

• Vyjměte uhlíkový filtr A

• Namontujte nový filtr B

• Nasaďte zpět kovový tukový filtr a uzavřete spodní panel

OSVĚTLENÍ

VÝMĚNA 20W HALOGENOVÉ ŽÁROVKY:

• Tahem demontujte kroužek se sklíčkem

• Vyjměte halogenovou žárovku vytažením z patice

• Nefunkční žárovku nahradíme novou se shodnými parametry.

• Namontujeme zpět kroužek se sklíčkem.

INSTALACE A VÝMĚNA LUSTROVÝCH ŽÁROVEK:

• Nasaďte do patice přiložené žárovky

• Při výměně tahem vyjměte žárovku a nahraďte ji novou se shodnými

parametry

22

B

Chic G9 -- Energy Saving 9W
Vanilla G9 -- Energy Saving 9W
Luxia G9 -- High Power 40W
Kaleidos G9 -- Energy Saving 9W
Nest G9 -- High Power 40W
Vertigo G9 -- Energy Saving 9W

A

Údržba

ÚDRŽBA POVRCHU ODSAVAČE

• První vyčištění aošetření povrchu je třeba provést ihned poinstalaci výrobku.

• Odsavač čistěte aošetřujte pravidelně.

• Nepoužívejte příliš mokré hadříky či houby, ani proud vody.

• Nepoužívejte hrubé látky nebo prostředky, které by mohly povrch odsavače mechanicky poškodit.

• Nalakovaný povrch nepoužívejte ředidla ani alkoholy, protože by mohlo dojít kjeho zmatnění.

• Při čištění nerezového povrchu nepoužívejte prostředky, které obsahují agresivní látky, především chlór.
Můžete tím způsobit jeho nevratné poškození. Nepoužívejte prostředky pro čištění vodovodních baterií
adřezů, obsahují agresivní složky, které vyžadují použití důkladný oplach vodou. Nepoužívejte benzin, může
zanechat nanerezovém povrchu duhové skvrny. Vhodnými prostředky jsou lihová čistidla, jemné saponáty nebo
mýdlová voda.

• Povyčištění odsavače je jeho povrch zbaven ochranných látek amohou naněm ulpět chemické složky zčistících
prostředků, které reagují iskvalitním nerezovým materiálem.

• Je proto třeba pokaždém vyčištění použít prostředek košetření ušlechtilé oceli. Zabráníte tak mož­nému poškození výrobku, tvoření otisků prstů při doteku ausnadníte si podstatným způsobem jeho další údržbu.

Doporučujeme: Clin&Clin (čistící aleštící prostředky), Würth (ošetřující sprej pro ušlechtilé oceli), Dedra (čistící
aleštící prostředky). Tyto prostředky jsou dodávány dosítě prodejců odsavačů Faber.

Důležité upozornění: Poškození povrchu výrobku nedodržením těchto pokynů nelze považovat zavýrobní nebo
technologickou vadu anemůže být uznáno jako oprávněná reklamace vrámci záruky.

V PŘÍPADĚ, ŽE DOJDE K PORUŠE SPOUŠTĚNÍ TĚLA ODSAVAČE

• Otevřete tahem spodní komfort panel a odšroubujte plastovou krytku pojistky na dně těla odsavače. ( detail B )
Zkontrolujte, zda není pojistka přepálená. Pokud je potřeba
pojistku vyměnit, nahraďte ji pojistkou podobných parame­trů. Doporučujeme pojistku T 3A.

• Zkontrolujte, zda je tělo odsavače ve vodováze.

• Zkontrolujte, zda je na všech lankách stejné napětí.

Přední levé lanko nesmí být volnější než ostatní lanka.

Pokud problémy se spouštěním a vytahováním těla odsavače
přetrvávají, kontaktujte servis.

B

23

Zastoupení pro Českou republiku:

PROMTINVEST spol. s r.o.

e-mail: [e-mail], www.odsavacefaber.cz

tel.: +420 566630160, fax: +420 566631161

press_05_2013
