Návod k použití
Model
Fabula
Důležitá upozornění
Vážený zákazníku,
děkujeme za Vaši důvěru při výběru odsavače par. Tento výrobek byl navržen a vyroben s maximální péčí, na základě
dlouholeté tradice, vývoje a výzkumů, s důrazem na prvotřídní kvalitu.
K tomu, aby Váš odsavač dobře plnil svoji funkci, je třeba dodržet pokyny, které jsou uvedeny v tomto návodu. Zvláštní
pozornost prosím věnujte následujícím čtyřem bodům, týkají se totiž záležitostí, ve kterých nejčastěji dochází k pochybení. Uvádíme je proto na tomto místě, přestože se s těmito informacemi setkáte znovu v příslušných kapitolách.
• Dbejte, aby odtahové potrubí bylo dostatečně dimenzované. Pro výrobky s výkonem do 250 m3/hod. postačí potrubí
o průměru 100 mm (nebo ploché potrubí odpovídajícího průřezu), pro výkon 250 - 650 m3/hod. je nutné použít
potrubí o průměru nejméně 125 mm (nebo odpovídající ploché potrubí), pro výkony nad 650 m3/hod. je nutné
použít potrubí o průměru 150 mm (nebo odpovídající ploché potrubí).
příliš dlouhé (více jak 4m) a členité potrubí podstatně snižuje účinnost odsavače a zároveň zvyšuje jeho hlučnost. U dlouhého potrubí je navíc větší nebezpečí kondenzace vodních par.
• Bude-li odsavač pracovat s vnějším odtahem (ne jako recirkulační), dbejte, aby byla instalována
• Ani u nejvýkonnějších výrobků nevzniká v sací zóně tak silné proudění vzduchu, které by dokázalo dokonale usměrnit
a odsát veškerý parami nasycený vzduch nad varnou deskou.
Pokud pozorujete (například při silném varu
vody v otevřené nádobě), že část par nebyla nasáta, nejedná se zpravidla o závadu. Správně dimen-
zovaný a instalovaný odsavač totiž zajistí několikrát za hodinu kompletní výměnu vzduchu ve Vaší kuchyni, což
postačuje k optimálnímu odvětrání při vaření. A pokud jej necháte pracovat ještě určitou dobu po ukončení vaření,
dosáhnete dokonalého odstranění veškerých par a pachů.
• Odsavače par v provedení INOX jsou vyrobeny z nerezové oceli AISI 430 (ČSN 17040, DIN 1.4016).
• Nerezový povrch je ušlechtilý, ale velmi zranitelný. Vyvarujte se při čištění použití prostředků, které by jej mohly
poškrábat.
Nikdy nepoužívejte prostředky obsahující agresivní látky, zejména chlór (Savo apod.),
které mohou zanechat na povrchu neodstranitelné skvrny. Doporučujeme používat prostředky, které pro
tento účel dodává výrobce. Věnujte zvýšenou pozornost kapitole v závěru tohoto návodu -
vače.
Nedostatečně dimenzované, nebo
zpětná klapka.
Údržba povrchu odsa-
Mnoho spokojenosti s novým pomocníkem ve Vaší domácnosti přeje
PROMTINVEST spol. s r.o.
zastoupení FABER pro ČR
OBSAH:
RADY A DOPORUČENÍ 3
TECHNICKÝ NÁKRES 4
SLOŽENÍ ODSAVAČE 5
POSTUP PŘI INSTALACI 6
OVLÁDÁNÍ 8
ÚDRŽBA 9
2
Rady a doporučení
INSTALACE
• S ohledem na nutnost dodržení bezpečnostních předpisů a zásad pro
odvádění vzduchu z místnosti doporučujeme svěřit instalaci odborné
firmě. Výrobce se zříká jakékoliv odpovědnosti za škody způsobené neodbornou instalací, neodpovídající příslušným normám.
• Zkontrolujte, zda napětí v síti odpovídá napětí uvedenému na výrobním
štítku uvnitř odsavače.
• Napojte odsavač na potrubí o průměru 150 mm.
Pozor! Pro instalaci ve verzi s odvodem vzduchu mimo místnost nasaďte na
výstup zpětnou klapkou (není součástí výbavy). Použití potrubí menšího
průměru, než je uvedeno, dlouhé (více jak 4m) nebo členité potrubí má za
následek podstatné snížení výkonu a zvýšení hlučnosti přístroje. V takovém
případě nemůže být uplatněna záruka na deklarované parametry.
• Nenapojujte odsavač na kouřovody, které odvádí spaliny.
• Vpřípadě, že v místnosti se nacházejí kromě odsavače také zařízení s pří-
mým spalováním, například plynové spotřebiče, je třeba zajistit dostatečné větrání místnosti. Správný a bezpečný provoz je zajištěn, pokud maximální podtlak v místnosti nepřesáhne 0,04 mBar, zabrání se tak zpětnému průniku zplodin z hoření do místnosti.
POUŽITÍ
• Odsavač je konstruován výlučně pro použití v domácnosti.
• Nepoužívejte odsavač k jiným účelům než k jakým je určen.
• Nenechávejte pod odsavačem volný oheň vysoké intenzity.
• Regulujte vždy oheň tak, aby nepřesahoval okraj dna použitého hrnce.
• Kontrolujte zařízení během vaření: přehřátý olej se může vznítit.
• Odsavač nesmějí používat děti či osoby neobeznámené s jeho správným
používáním.
ÚDRŽBA
• Před začátkem jakékoliv údržbové operace vytáhněte přívodový kabel
z elektrické sítě nebo přerušte přívod proudu vypínačem.
• Dodržujte včasnou a dostatečnou údržbu filtrů v závislosti na míře používání.
• Pro čištění povrchu odsavače nikdy nepoužívejte agresivní prostředky,
zejména takové, které obsahují abrazivní složky, chlór nebo rozpouštědla.
• Doporučujeme používat prostředky, které pro tento účel dodává výrobce.
3
Technický nákres
Tento odsavač může být použit ve spojení s plynovou varnou
deskou, která nepřesáhne tyto charakteristiky:
• Celkový maximální výkon 12,4 kW
• Maximálně 5 hořáků, jak je znázorněno na obrázku.
4
Složení odsavače - příslušenství
č. ks ČÁSTI VÝROBKU
1 1 tělo (korpus) odsavače s ovládáním,
2 1 motorová jednotka
3 1 elektronická jednotka
4 1 krycí rámeček
PŘÍSLUŠENSTVÍ
7.1 2 konzole pro uchycení spodní části těla
7.2 2 konzole pro uchycení horní části těla
7.3 2 konzole pro uchycení k bočnici skříňky
12a 16 šrouby 3,5x9,5
12b 6 šrouby M4x8
12c 6 šrouby 4x15
DOKUMENTACE
1 návod k montáži a použití
SLOŽENÍ ODSAVAČE PŘÍSLUŠENSTVÍ
osvětlení a filtry
5
Postup při instalaci
INSTALACE ODSAVAČE
Tento odsavač je určen k instalaci do skříňky, může
pracovat ve verzi
• s odtahem vzduchu mimo místnost
• jako recirkulační
POPSANÉ ÚKONY
• Instalace odsavače do skříňky
• Zapojení
• Ovládání
• Údržba
Upozornění
V závislosti na vyříznutém otvoru může být tělo
odsavače vloženo
- zdola (X = 106 mm)
- shora (X = 113 mm)
DŮLEŽITÉ UPOZORNĚNÍ
Vzdálenost mezi vyříznutým otvorem a krajem pracovní desky
musí být dle pevnosti materiálu minimálně 30 – 50 mm.
6

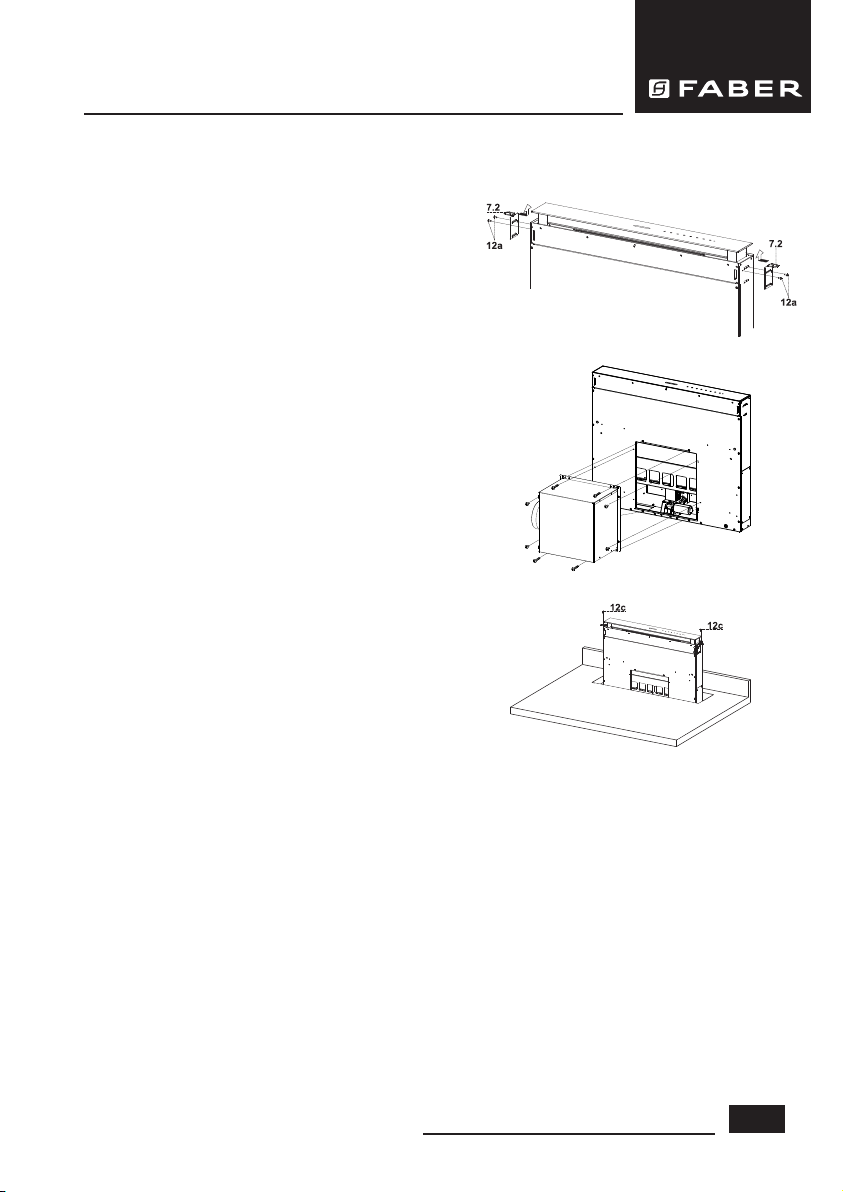

Postup při instalaci
VLOŽENÍ TĚLA ODSAVAČE DO SKŘÍŇKY SHORA
Tento postup je vhodný tehdy, když budeme mít po vložení
těla dostatek prostoru, abychom mohli v dalším kroku k tělu
odsavače připevnit motorovou jednotku.
• Přemístěte krycí plech a kabeláž včetně průchodky
na příslušnou stranu těla.
• Uchyťte konzoly 7.2 k tělu odsavače šrouby 12a.
• Vložte tělo odsavače do otvoru v pracovní desce.
• Vystřeďte tělo odsavače vůči otvoru v pracovní desce.
• Konzoly 7.2 přišroubujte k pracovní desce šrouby 12c.
Upozornění
Pokud materiál pracovní desky nezaručuje možnost dostatečně pevného utažení šroubů, můžete použít pro lepší spojení
malé množství silikonu.
7
Postup při instalaci
VLOŽENÍ TĚLA ODSAVAČE DO SKŘÍŇKY ZESPODU
Tento postup je vhodný tehdy, když nebudeme mít po vložení
těla dostatek prostoru, abychom mohli v dalším kroku k tělu
odsavače motorovou jednotku připevnit.
• K tělu odsavače připevněte motorovou jednotku (viz
Instalace motorové jednotky).
• Nyní vsuneme zespodu tělo odsavače do připraveného
otvoru.
• Pomocí provizorních podložek ustavíme tělo do potřebné
výšky vzhledem k pracovní desce.
• K tělu upevníme konzoly 7.2 šrouby 12a.
• Po ustavení těla vzhledem k výřezu v pracovní desce připevníme konzoly 7.2 k pracovní desce šrouby 12c.
Upozornění
Pokud materiál pracovní desky nezaručuje možnost dostatečně pevného utažení šroubů, můžete použít pro lepší spojení
malé množství silikonu.
A
8
Postup při instalaci
UCHYCENÍ TĚLA ODSAVAČE POMOCÍ SPODNÍCH KONZOL
• Přišroubujte k přední straně odsavače konzoly 7.1 pomocí šroubů 12a.
• Před utažením šroubů lehce nadlehčete tělo tak, aby váha těla nespočívala
na konzolách 7.2 a následně na pracovní desce, zkontrolujte, zda konzoly
7.2 nejsou deformovány, jak je znázorněno na obrázku.
• Pomocí vodováhy srovnejte tělo odsavače do svislé polohy.
• Uchyťte konzoly 7.1 ke dnu skříňky šrouby 12c. Dno skříňky v místě uchycení musí být tak pevné, aby spolehlivě přeneslo váhu těla odsavače včetně
motorové jednotky.
• Zkontrolujte utažení šroubů a odstraňte provizorní podložky.
7.2
12a
7.1
12c
12a
7.1
9
Postup při instalaci
UCHYCENÍ TĚLA ODSAVAČE K BOČNICÍM SKŘÍŇKY
• Přišroubujte konzoly 7.3 k čelu těla odsavače pomocí šroubů 12b, šrouby
úplně neutahujte.
• Konzoly přišroubujte k bočnicím skříňky šrouby 12c.
• Zkontrolujte usazení těla odsavače vůči výřezu a šrouby 12c utáhněte.
7.3
12b
12b
7.3
12c
10

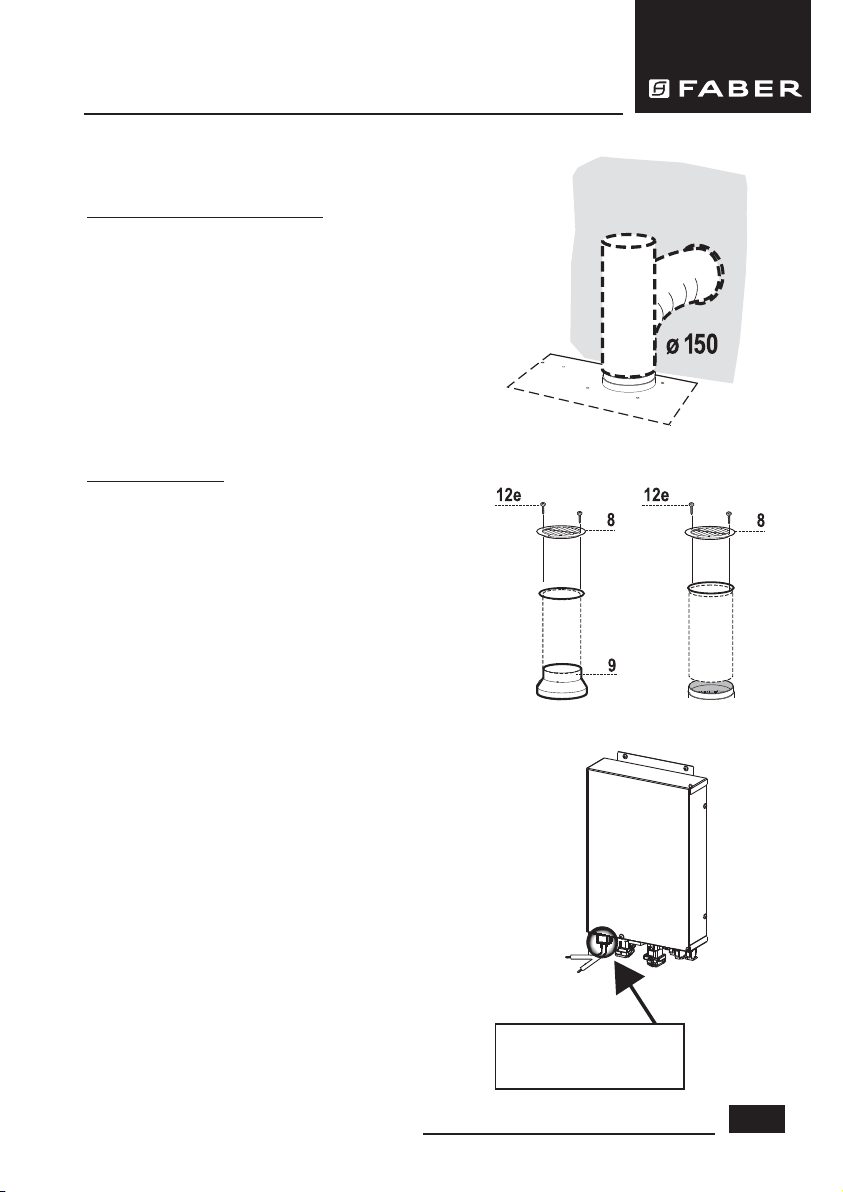

Postup při instalaci
INSTALACE MOTOROVÉ JEDNOTKY
• Motorovou jednotku můžeme připevnit k tělu odsavače
zepředu, nebo zezadu.
• Můžeme ji pootočit po 90° do směru požadovaného
výstupu vzduchu.
• Před jejím uchycením k tělu odsavače je nutné propojit
motor s kabelem, který prochází průchodkou.
• Poté můžeme připevnit motorovou jednotku k tělu
pomocí šroubů 12a a 12b.
11
Postup při instalaci
INSTALACE ELEKTRONICKÉ JEDNOTKY
• Propojte konektory kabelů s odpovídajícími protikusy v elektronické jednotce.
• Upevněte elektronickou jednotkou šrouby 12a k tělu odsavače tak, jak je znázorněno na obrázku.
Varování: Elektronická jednotka musí být instalována tak, aby byla elektricky vodivě spojena s tělem
odsavače a nedotýkala se dna skříňky.
12
Postup při instalaci
INSTALACE MOTOROVÉ JEDNOTKY
PROVOZ S VNĚJŠÍM ODTAHEM VZDUCHU
• Na výstupní hrdlo nasadíme zpětnou klapku Faber
150mm (není součástí standardní výbavy).
• Na zpětnou klapku nasadíme pevnou, nebo flexibilní
trubku odtahového potrubí průměr 150mm.
• Pro uchycení potrubí ke zpětné klapce použijte lepící
pásku. Kovová šroubovací spona může plastovou část
zpětné klapky deformovat a způsobit její nefunkčnost.
RECIRKULAČNÍ PROVOZ
• Při recirkulačním provozu musíme zajistit, aby se odsátý
a přefiltrovaný vzduch mohl vracet zpět do místnosti.
• Výstup z ventilační jednotky proto musíme propojit s volným prostorem pomocí potrubí, které je možno zakončit
mřížkou 8, kterou lze upevnit šrouby 12e.
• Při požití potrubí průměru 120 (125) mm použijte redukci 9.
ELEKTRICKÉ PROPOJENÍ
Pokud je odsavač připojen k síti přes dvoupólový vypínač,
musí být jeho kontakty vzdáleny nejméně 3 mm.
APPLIANCE
IN LET
13
Postup při instalaci
INSTALACE KRYCÍHO RÁMEČKU
• Zvedněte výsuvnou část o několik centimetrů. Dosáhneme
toho tak, že po vysunutí pohyblivé části o několik
centimetrů zatlačíme na horní panel, výsuv se zastaví.
Tuto operaci při běžném používání neopakujte.
• Odstraňte z rohů skla ochranné plasty.
• Ujistěte se, že západky na rámečku i zám ky (protikusy) na
pevné části nejsou deformovány.
• Nasaďte krycí rámeček zprava, jak je naznačeno na
obrázku a dbejte, aby všechny západky byly nasazeny do
zámků.
• Tlakem doleva zapadnou západky i zámky. Pro dokonalé
dosednutí můžeme použít dřevěný hranolek a citlivý
poklep kladívkem.
• Přesvědčte se, že otvor v rámečku je usazen tak, aby
nebránil hornímu panelu.
• Způsob vrácení výsuvné části do základní polohy najdete
v kapitole Ovládání.
Pozor: Velmi opatrně
ODSTRANĚNÍ PŘEPRAVNÍ FIXACE PŘEDNÍHO PANELU
• Vysuňte posuvnou část odsavače (viz kapitola Ovládání).
• Odstraňte lepící pásku, která fixuje čelní panel při přepravě.
14
Ovládání
OVLÁDACÍ PANEL
Tlačítko Funkce Signalizace
A Tlačítko funguje pouze při vysunuté výsuvné části.
Krátkým dotekem zapneme / vypneme světlo vplné intenzitě.
Přidržení cca 2 vteřiny zapneme / vypneme ztlumené osvětlení.
B Funkci možno aktivovat jen při vysunuté výsuvné části.
Krátkým dotekem aktivujeme / deaktivujeme zpožděné (30
min) vypnutí motoru zkterékoliv rychlosti a osvětlení. Aktivovat tuto funkci není možné v průběhu zasouvání výsuvné
části.
Funkci je možno aktivovat při vysunuté i zasunuté výsuvné
části.
Přidržením tlačítka po dobu cca 2 vteřin při vypnutém motoru
resetujeme (vynulujeme) signál nasycení ltrů.
Funkci je možno aktivovat při vysunuté i zasunuté výsuvné
části při vypnutém motoru.
Přidržením tlačítka po dobu 4 vteřin zablokujeme /odblokujeme funkci všech tlačítek (např. při čištění panelu).
LED tlačítko B + LED zvolené
rychlosti svítí
LED tlačítka B svítí. Aktivuje se po
100 hodinách provozu a signalizuje, že je třeba vyprat tukové ltry.
LED tlačítka B bliká. Aktivuje se po
200 hodinách provozu a signalizuje, že je třeba vyprat tukové ltry a
vyměnit uhlíkové (pachové) ltry.
Při zablokování všechny LED
bliknou dvakrát. Při odblokování
postupně probliknou.
15
Ovládání
Tlačítko Funkce Signalizace
C Funkci lze aktivovat pouze při vysunuté posuvné části.
Krátkým dotekem spustíme motor na 4. rychlost LED tlačítka svítí
Přidržením tlačítka na 2 vtedřiny spustím intenzívní odsávání.
Tato funkce je časově omezena, po 10-ti minutách se odsavač
přepne na původně nastavenou rychlost.
Aktivovat tuto funkci není možné v průběhu zasouvání
výsuvné části.
D Funkci lze aktivovat pouze při vysunuté posuvné části.
Krátkým dotekem spustíme motor na 3. rychlost LED tlačítka svítí
E Funkci lze aktivovat pouze při vysunuté posuvné části.
Dotekem spustíme motor na 2. rychlost LED tlačítka svítí
F Funkci lze aktivovat pouze při vysunuté posuvné části.
Krátkým dotekem spustíme motor na 1. rychlost LED tlačítka svítí
Přidržením tlačítka na 2 vteřiny aktivujeme funkci signalizace
nasycení uhlíkových (pachových) ltrů. Funkci lze aktivovat
pouze při vypnutém motoru a v případě, že není v činnosti
signalizace nasycení ltrů.
G Funkci lze aktivovat pouze při vysunuté posuvné části.
Krátkým dotekem vypneme motor LED aktivní rychlosti zhasne
Přidržením tlačítka na 2 vteřiny aktivujeme přijímač dálkové-
ho ovládání. Funkci lze aktivovat pouze při vypnutém motoru.
H Krátkým dotekem aktivujeme zasunutí / vysunutí výsuvné
části. Při zasunutí se vypne motor a osvětlení. Pokud z nějakého důvodu nebude proces zasunutí / vysunutí dokončen,
dotekem tlačítka dokončete proces.
LED tlačítka bliká
LED tlačítka B blikne dvakrát
- funkce je aktivována.
LED tlačítka B blikne jednou
- funkce je deaktivována.
LED tlačítka G + F blikne dvakrát
- funkce je aktivována.
LED tlačítka G + F blikne jednou
- funkce je deaktivována.
16
Ovládání
DÁLKOVÉ OVLÁDÁNÍ
Odsavač lze ovládat dálkovým ovladačem (není součástí standardní dodávky), který je napájený dvěma 1,5V alkalickými bateriemi typu LR03-AAA. Baterie nejsou součástí ovladače.
• Příjem dálkového ovladače musí být na odsavači aktivován (viz kapitola Ovládání).
• Neodkládejte dálkový ovladač v blízkosti tepelných zdrojů.
• Použité baterie musí být likvidovány ekologickým způsobem.
Motor Pouze při zasunuté posuvné části.
Stiskem tlačítka vysuneme výsuvnou část, zapne se motor na stupeň 1 a rozsvítí se
světlo v plné intenzitě.
Pouze při vysunuté posuvné části.
Krátké stlačení - vypneme / zapneme motor.
Stlačení tlačítka na 2 vteřiny vypneme motor a osvětlení a výsuvná část se zasune.
-
+
Intenzita Pouze při vysunuté posuvné části.
Doběh Pouze při vysunuté posuvné části.
Osvětlení Pouze při vysunuté posuvné části.
Pouze při vysunuté posuvné části.
Stlačením tlačítka snižujeme rychlost motoru.
Pouze při vysunuté posuvné části.
Stlačením tlačítka zvyšujeme rychlost motoru.
Stlačením tlačítka aktivujeme intenzívní odsávání.
Stlačením tlačítka aktivujeme funkci doběhu.
Krátkým stlačením tlačítka zapneme / vypneme světlo v plné intenzitě.
Stlačením tlačítka na 2 vteřiny zapneme / vypneme ztlumené osvětlení.
17
Údržba

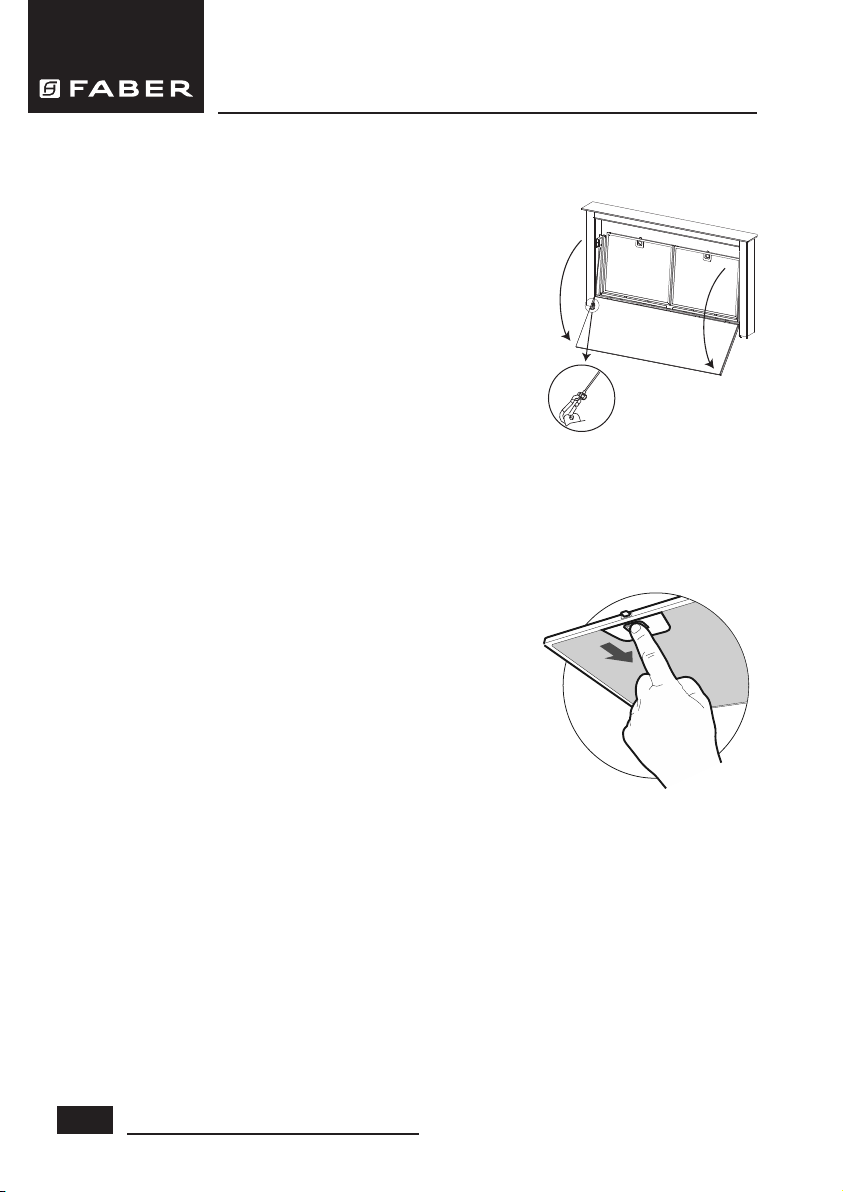

ČIŠTĚNÍ „KOMFORT PANELU“ NEREZ PANELU VÝSUVNÉ ČÁSTI
• Otevřete „Komfort panel“ tahem za horní část.
• Tahem za očko (viz obrázek) uvolněte panel ze závěsů.
• Vyjměte panel z posuvné části.
• Vyčistěte panel neutrálním čistícím prostředkem.
• Pozor ! Panel se nesmí mýt v myčce, k jeho čištění nepoužívejte
agresivní prostředky, zejména ty, které obsahují chlór, nepoužívejte hrubé předměty, které by mohly poškodit povrch panelu. Poškození povrchu agresivním prostředkem nebo jeho
mechanické poškození nemůže být uznáno jako oprávněná
reklamace.
• Po vyčištění nechte panel oschnout.
• Po oschnutí doporučujeme nerezovou část ošetřit přípravkem Clean
+ Clean nebo sprejem Würth (k dostání u dodavatele výrobku).
• Vložte panel do závěsů a zavřete jej.
KOVOVÉ TUKOVÉ FILTRY
Tyto filtry je možno mýt v myčce na nádobí. Je třeba je vyčistit umytím
vždy, když se rozsvítí LED dioda na tlačítku B, nejpozději jednou za dva
měsíce nebo i častěji při zvláště intenzívním vaření.
RESETOVÁNÍ VYNULOVÁNÍ SIGNALIZACE NASYCENÍ FILTRŮ
• Vypněte motor a osvětlení.
• Podržte tlačítko B 2 vteřiny, LED signalizace zhasne.
ČIŠTĚNÍ KOVOVÝCH TUKOVÝCH FILTRŮ
• Otevřete „komfort panel“ (nerezový panel) na výsuvné části.
• Odjištěním západky uvolněte kovové tukové filtry a vyjměte je.
• Omyjte je vodou a čistícím prostředkem, nebo je vložte do myčky.
• Po umytí je nechte oschnout
• Vložte filtry zpět do výsuvné části západkou dopředu a zavřete panel.
18
Údržba
PACHOVÉ UHLÍKOVÉ FILTRY HFH
POUZE PŘI RECIRKULAČNÍM PROVOZU
Pachové (uhlíkové) filtry pro tento odsavač byly vyvinuty na bázi nanotechnologie. Mají životnost až 1200 hodin provozu, jejich funkčnost
je možno obnovit 5x umytím v myčce.
Umytí filtrů je třeba provést vždy, když po 200 hodinách provozu začne
blikat LED B signalizace nasycení filtrů (pokud byla funkce aktivována),
nebo alespoň jednou za 4 měsíce.
AKTIVACE SIGNALIZACE NASYCENÍ PACHOVÝCH FILTRŮ
• Vypněte motor i osvětlení.
• Podržte tlačítko F na 2 vteřiny.
• LED B blikne jednou – signalizace je aktivována.
• LED B blikne dvakrát – signalizace je deaktivována.
RESET VYNULOVÁNÍ SIGNALIZACE NASYCENÍ FILTRŮ.
• Vypněte motor i osvětlení.
• Podržte tlačítko B na 2 vteřiny, LED zhasne.
VYJMUTÍ A ÚDRŽBA PACHOVÝCH FILTRŮ.
• Otevřete „Komfort panel“ (nerezový panel na výsuvné části) a vyjměte kovové tukové filtry.
• Uvolněte úchytky pachových filtrů a oddělte je od filtrů kovových.
• Kovové i pachové filtry vložte do myčky a vyperte (u pachových filtrů
možno opakovat 5x).
• Po oschnutí je přiložte zpět ke kovovým tukovým filtrům a upevněte
úchytkami.
• Filtry nasaďte zpět a zavřete „Komfort panel“.
OSVĚTLENÍ
Při poruše osvětlení volejte servis.
Upozornění:
Tento spotřebič je vybaven bílými LEDkami třídy 1M podle normy EN 6
0825-1: 1994 + A1: 2002 + A2: 2001 standard. Maximální optický
výkon 439 nm,7uW.
Nedívejte se přímo do světla přes optiku ( kukátko, lupu …. ).
19
Zastoupení pro Českou republiku:
PROMTINVEST spol. s r.o.
e-mail: info@odsavacefaber.cz, www.odsavacefaber.cz
tel.: +420 566 630 160, fax: +420 566 631 161
press_02_2013
Loading...
