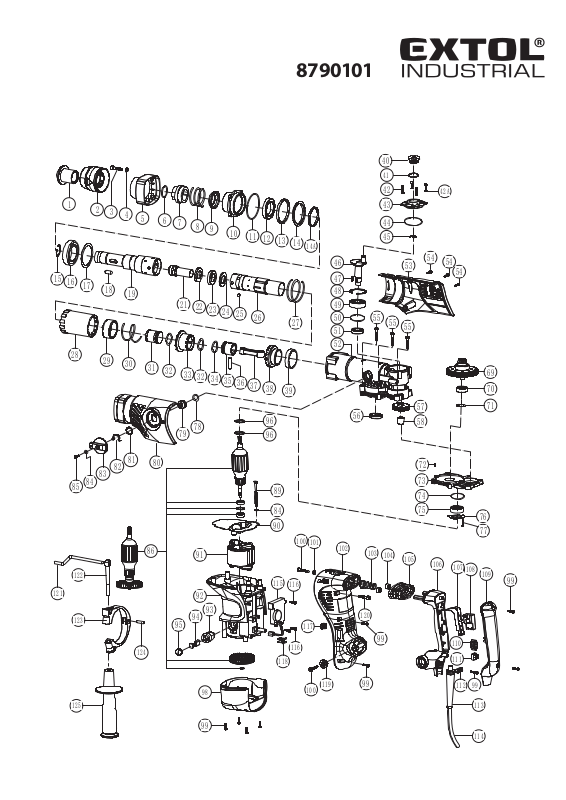

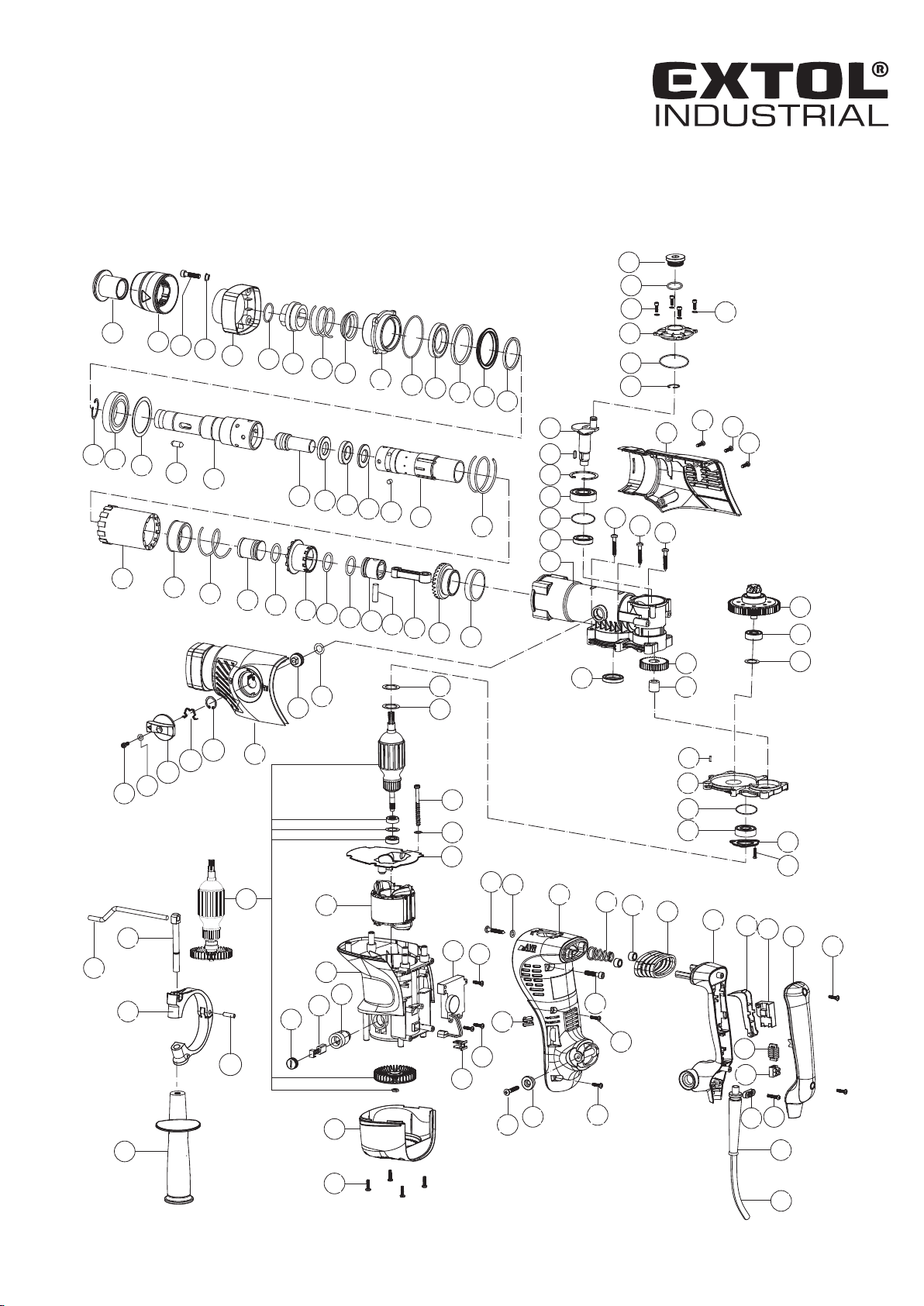

Page 1
1 5
1
1 6
2 8
1 7
8790101
4 0
4 1
4 2
2
3
4
5
6
7
8
9
1 0
1 1
1 2
1 3
1 4
1 4 A
4 6
4 3
4 4
4 5
5 3
4 7
1 8
1 9
2 1
2 2
2 3
2 4
2 5
2 6
2 7
4 8
4 9
5 0
5 1
5 5
5 5
5 5
5 2
2 9
3 0
3 1
3 2
3 3
3 2
3 4
3 5
3 6
3 7
3 8
3 9
5 6
7 9
7 8
9 6
9 6
5 7
5 8
5 4
42A
5 4
5 4
6 9
7 0
7 1
1 2 1
8 5
1 2 2
1 2 3
1 2 5
8 4
8 3
8 2
8 1
1 2 4
8 6
8 0
9 5
9 4
9 1
9 2
9 8
9 9
9 3
8 9
8 4
9
1 1 5
0
118
1 1 6
116
100
1 1 7
1 0 0
101
1 1 9
1 0 2
1 2 0
9 9
103
9 9
1 0 4
1 0 5
7 2
7 3
7 4
7 5
106
107
1 1 0
1 1 1
1 1 2
1 0 8
9 9
1 1 3
1 1 4
7 6
7 7
1 0 9
9 9
Page 2
description popis qty/ks
1 Turn Sta Armor koncovka sklíčidla 1
2 Flex Sheath pouzdro sklíčidla 1
3 Hex . Socket Bolt M6x25(12.9) šroub 4
4 Distance Piece M6 distanční díl M6 4
5 Front shade přední uzávěr 1
6 Steel Wire Block Ring Φ2×Φ25.5 ocelový drátkový kroužek Φ2×Φ25.5 1
7 Lock Bead Sheath uzavírací obruba 1
8 Lock Bead Sheath Spring Φ2.5×Φ42.5×74 pružina 1
9 Spring Seat pružinové sedlo 1
10 Brainpan uzávěr hlavy 1
11 O-Ring Φ1.5× Φ60 O-kroužek Φ1,5×Φ60 1
12 Oil Seal Ring Φ34.5×Φ53×7 olejový těsnicí kroužek Φ34,5×Φ53×7 1
13 Spring Washer Φ61×Φ52.5×4.5 pružná podložka Φ61×Φ52,5×4,5 1
14 “L” type Washer podložka 1
14A Woolen Washer Ф50xФ34.5x5.5 vlněná podložka Ф50xФ34.5x5.5 1
15 Retaining Ring Φ35 pojistný kroužek Φ35 1
order No. / obj.
číslo dílu
set order No. /
obj. číslo sady
16 Ball Bearing 6007 RS kuličkové ložisko 6007 RS 1
17 Vibration Reducing Washer vibrační redukční podložka Φ62×Φ48,5×1 1
18 Lock Sta Bead Φ8×19.3 ocelový zamykací váleček Φ8×19.3 2
19 Hammer Sta Sheath obal tyčového kladiva 1
21 Impact Hammer Subassembly sekundární úderník 1
22 Washer A Φ35.7×Φ19.6×5 podložka A Φ35,7×Φ19,6×5 1
23 Buering Washer Φ35.5×Φ19.7×8 tlumící podložka 1
24 Washer B Φ35.7×Φ19.6×3.5 podložka B Φ35,7×Φ19,6×3,5 1
25 Cylinder Lock Bead Φ5.8×6 kulička zámku 4
26 Cylinder válec 1
27 Flower Trough Sheath pružina 1
28 Flower Trough Sheath pouzdro 1
29 Spring sheath pružící pouzdro 1
30 Dial Sheath SpringΦ2.5×Φ41×58 pružina 1
31 Impact Piston primární úderník 1
32 Fluorine O Ring Φ3.5×Φ23 kroužek 2
33 Dial Sheath pouzdro 1
34 Fluorin O Ring Φ1.5×Φ23 O kroužek Φ1,5×Φ23 1
35 Gas Press Piston píst 1
36 Piston Pin Φ8×26 pístní čep 1
37 Connecting Rod Assy ojnice 1
38 Big Cone-shaped Gear ozubený převod 1
39 Oiliness Bearing Φ40×Φ50×13 ložisko 1
40 Oil Tank Cover zátka 1
41 Rubber Washer Ф31хФ25х1.2 gumová podložka Φ31хФ25х1.2 1
42 Hex. Socket Bolt M4×12(12.9) šroub 4
Page 3
description popis qty/ks
42A Flat Washer Φ4 plochá podložka Φ4 4
43 Shell cover kryt pouzdra 1
44 O-Ring Φ2.3×Φ53.2 O-kroužek Φ2.3×Φ53.2 1
45 Retaining Ring Φ10 přídržný kroužek Φ10 1
46 Crankshaft kliková hřídel 1
47 Palt Key 3x3x8 klínek 1
48 Retaining Ring Φ40 pojistný kroužek Φ40 1
49 Ball Bearing 6203 VV kuličkové ložisko 6203 VV 1
50 O-Ring Φ2xΦ39.7 O-kroužek Φ2xΦ39.7 1
51 Oil Seal Ring Φ30×Φ17×7 Olejový těsnicí kroužek Φ30×Φ17×7 1
52 Crank Housing převodová skříň 1
53 Right Cover pravý kryt 1
54 Tapping Screw ST4.2×22 šroub 3
55 Cross recessed pan head tapping screws šroub 6
56 Oil Seal Ring Φ30xΦ20x5.5 olejový těsnicí kroužek Φ30xΦ20x5,5 1
57 Gear (35 Tooth) ozubené kolo 1
order No. / obj.
číslo dílu
set order No. /
obj. číslo sady
58 Needle Bearing BK1010 jehlové ložisko BK1010 1
69 Clutch Compages ozubené kolo se spojkou 1
70 Ball Bearing 629 RS kuličkové ložisko 629 RS 1
71 629 Bearing Washer Φ25×Φ20×0.5 podložka 1
72 Pin Φ5×14 čep Φ5×14 1
73 Inner Cover vnitřní kryt 1
74 O-Ring Φ1.5×Φ31.5 O -kroužek Φ1. 5×Φ31.5 1
75 Ball Bearing 6201 RS kuličkové ložisko 6201 RS 1
76 6201 Bearing Hold Down Plate držící destička ložiska 6201 1
77 Embedding Screws M4×8 šroub M4×8 3
78 Fluorine O Ring Φ2.5×Φ15 kroužek 1
79 Dial Sta Sheath pouzdro 1
80 Left Cover levý kryt 1
81 Retaining Ring Φ20 pojistný kroužek Φ20 1
82 shrapnel pérko 1
83 Function Knob knoík 1
84 Flat Washer Φ5 plochá podložka Φ5 3
85 Hex .Socket Bolt M5x10 šestihranný šroub M5x10 1
86 Armature 220-240V rotor 1
89 Tapping Screw ST4.8×65 šroub 2
90 Fan Guide vodítko ventilátoru 1
91 Stator 220-240V stator 1
92 Housing pouzdro motoru 1
93 Brush Holder držák kartáče 2
94 Carbon Brush uhlíkový kartáč 2 8790101C
95 Brush Cap krytka uhlíku 2
96 6001 Bearing Washer Φ24×Φ12.1×0.5 6001 Ložisková podložka Φ24×Φ12,1×0,5 2
98 Fan Cover kryt ventilátoru 1
Page 4
description popis qty/ks
99 Tapping Screw ST4.2x18 šroub 12
100 Machine Screw ST5.5×25 šroub 4
101 Flat Washer Φ5.5×Φ14×1.6 plochá podložka Φ5,5×Φ14×1,6 2
102 Main Handle Seat hlavní sedlo rukojeti 1
103 Shock Absorption Spring tlumící pružina 1
104 Shock Absorption Ferrule absorpční kroužek 2
105 Shock Absorption Jacket plášť absorpce nárazů 1
106 Main Handle hlavní rukojeť 1
107 Switch Trigger tlačítko spínače 1
108 Switch 220-240V spínač 1
109 Main Handle Cover kryt rukojeti 1
110 Electricity Feels cívka 1
111 Rivet nýt 2
112 Cord Clip svorka kabelu 1
113 Cord Armor kabelová průchodka 1
114 Cord kabel 1
order No. / obj.
číslo dílu
set order No. /
obj. číslo sady
115 Speed Adjuster regulace otáček 1
116 Cross recessed pan head tapping screws šroub 3
117 Indicator indikátor 1
118 Limit block omezující blok 1
119 Main Handle Platen vymezovací váleček 2
120 Hex .Socket Bolt M6×20 šroub 2
121 Orientation Sta Guage měřítko hloubky vrtání 1
122 Handle bolt šroub 1
123 Handle Stay objímka 1
124 Spring Column Pin Φ6×18 čep 1
125 Side Handle rukojeť 1
