Elektrická stříkací pistole /CZ

Elektrická striekacia pištoľ /SK

Elektromos szórópisztoly /HU

Původní návod kpoužití Preklad pôvodného návodu na použitie Az eredeti felhasználói kézikönyv fordítása

Úvod

Vážený zákazníku, děkujeme za důvěru, kterou jste projevili značce Extol zakoupením tohoto výrobku.

Výrobek byl podroben zevrubným testům spolehlivosti, bezpečnosti akvality předepsaných normami apředpisy Evropské Unie. Sjakýmikoli dotazy se obraťte na naše zákaznické aporadenské centrum:

www.extol.eu Fax: +420 225 277400, tel.: +420 222 745130

Výrobce: Madal Bal a. s., Průmyslová zóna Příluk y 244, 76001 Zlín, Česká republika Datum vydání: 5. 3. 2012

I. Technické údaje

Objednávací číslo 412112 Vstupní napětí/frek vence 230 V~50 Hz Příkon 110 W Max. viskozi ta 60 din-sec. Max. průtok 300 ml/min. Průměr tr ysky 0,8 mm Objem nádob ky na kapalinu 800 ml Hladina akus tického tlaku 91 dB(A);

nejistota K= ±3 dB(A)

Hladina akus tického výkonu 102 dB(A);

nejistota K= ±3 dB(A)

Hladina vibrací 11,53 m/s2;

nejistota 1,5 m/s Krytí IP20 Hmotnost 1,3 kg

Hodnoty hluku avibrací byly měřeny dle EN 60745.

II. Rozsah dodávky

Elektrická stříkací pistole 1x Návod kpoužití 1x

e x t o l C R A F t

III. Charakteristika

Stříkací pistole Ex tol Craft 412112 je určena knanášení barev alaků sobs ahem rozpouštědel, vodou ředitelných barev, olejových b arev, lazur, akrylov ých pigmentových laků, mořidel, prostředků na ochranu dřeva, rostlin adesinfekčních prostředků. Stříkací pistole není určena knanášení disperzních alatexových barev, kapalin obsahujících mechanické částice, odstraňovačů s tarých nátěrů, silikátov ých barev ajakýchkoliv látek skorodujícími účinky (b ělidla, kyseliny alouhy). Přístroj není určen pro používání vkomerční sféře.

IV. Součásti aovládací prvky

V. Příprava kpráci

PŘÍPRAVA STŘÍKANÉHO MATERIÁLU

• Stříkanou k apalinu důkladně promíchejte.

• Stříkaná kapalina se pro použití do stříkací pistole musí většinou naředit. Pro potřebu ředění kapalinu odlijte do jiné nádoby.

Při ředění je ne zbytné, aby se stříkaná kapalina

arozpouš tědlo ksobě hodily, jinak mohou v zniknout hrudky, které ucpou stříkací pistoli. Pro ředění stř íkané kapaliny se řiďte pokyny výrobce na jejím obalu.

UPOZORNĚNÍ!

Kapaliny, které obsahují zrna či jiná těliska nesmí být

použity ke stří kání, poněvadž jejich brusné působení snižuje životnost čer padla aventilu. Na tento typ poškození není možno uplatnit záruční opravu.

MĚŘENÍ VISKOZITY

Ke zjištění správného naředění s tříkané kapaliny použijte nálevku pro měření viskozity (Obr.1, pozice 7).

• Nálevku (Obr.1, pozice 7) naplňte až po okraj a změřte čas potřebný kvyprázdnění nálevky. Tento změřený čas je označen jako DIN-sekunda.

3 4

4515

Pozice-popis

1. Šroub pro regulaci množstv í rozstřikované kapaliny

2. Provozní spínač

3. Rukojeť

4. Přívodní kabel

5. Nádobka na kapalinu

6. Tryska

7. Nálevka pro měření viskozity (hustoty) střík ané kapaliny

e x t o l C R A F t

V níže uvedené tabulce je uveden doporučený čas

vDIN- sek undách pro různé t ypy stříkaných kapalin.

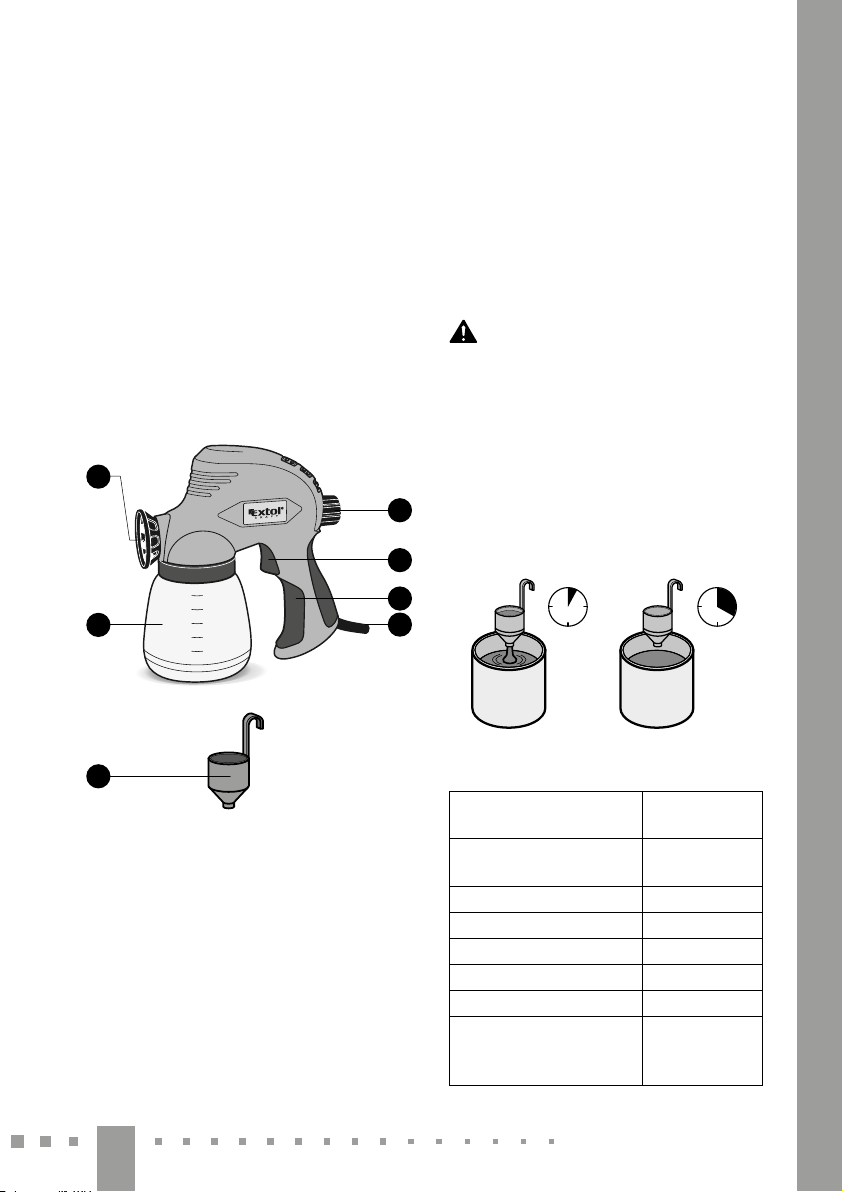

Obr.1

Stříkaný materiál

Barvy sorganickými rozpouštědly

Vodou ředitelné barvy 20-50 s Automobilové kr ycí laky 18-22 s Laky 20-25 s Olejové bar vy 18-22 s Hliníkové bar vy 20-30 s Prostředky na ochranu dřeva,

mořidla, pros tředky na ochranu rostlin, desinfekční prostředk y

Výtoková doba

v DIN-sekundách

20-35 s

neředí se

V případě, že je k vyprázdnění nádobky zapotřebí více

času, stříkanou kapalinu ještě více nařeďte, dobře rozmíchejte atest viskozity zopakujte. Postup opakujte, dokud nebude dosaženo správné viskozity.

UPOZORNĚNÍ!

• Výtoková doba vDIN-sekundách je nižší, má- li stříkaná kapalina vyšší teplotu. Kměření viskozity proto používejte kapalinu, kter á má přibližně pokojovou teplotu.

• Nedodržení doporučené viskozity může mít z a následek šp atné krycí schopnosti b arvy vpřípadě velkého zředění nebo naopak špatnou kvalitu nástřiku či dokonce p oškození přístroje v případě příliš husté barvy.

PŘÍPRAVA STŘÍKANÉ PLOCHY

Zajistěte, aby s tříkaná plocha byla čistá, suchá abez mastnot.

Během stříkání může dojít kzasažení okolí stří kané plochy, proto okolí stříkané plochy zakr yjte.

UPOZORNĚNÍ!

Nikdy nestř íkejte vmístech, kde může dojít ke znečištění životního prostředí, např. vblízkosti vodní ho zdroje nebo vblízkosti lidí azvířat.

NAPLNĚNÍ NÁDOBKY STŘÍKACÍ PISTOLE

UPOZORNĚNÍ!

Před naléváním s tříkané kapaliny do nádobky pistole (Obr.1, pozice 5) zajistěte, aby pis tole byla odpojena od přívodu el. proudu.

1. Ze stří kací pistole odšroubujte nádobku na barvu.

2. Do nádobk y nalijte vhodně naředěnou adobře rozmí-

chanou kapalinu. Jsou-li vní hrudky, tak ji přefiltrujte přes sítko na bar vu, jinak se ucpe sítko na přisávací trubičce pistole.

3. Nádobku sbarvou našroubujte na pistoli adobře

dotáhněte.

ZAPNUTÍ

1. Přívodní kabel pistole (Obr.1, pozice 4) zasuňte do zásuvky el. proudu.

2. Pistoli uchopte za r ukojeť anasměřujte ji na stří kanou plochu.

3. Stiskněte provozní spínač (Obr.1, pozice 2).

VYPNUTÍ

Uvolněním provozního spínače (Obr.1, pozice 2) pistoli vypnete. Po vypnutí odpojte přívodní kabel od zdroje el. proudu.

VII. Způsob práce

VÝSTRAHA

Před použitím pistole si pozorně přeč těte všechny bezpečnost ní pokyny vkapitole IX-XI.

UPOZORNĚNÍ!

Při používání pistole dbejte pozor na směr větru. Vítr může odnést rozprášenou barvu do okolí azasáhnout osoby či znečistit prostředí.

Nejprve nas tavte stříkaný obraz na zkušební ploše (kus tvrdého papíru nebo dřevěná deska apo d.).

• Množství stříkané kapaliny upravte regulačním šrou-

bem (Obr.1, pozice 1).

VI. Uvedení do provozu

UPOZORNĚNÍ!

Před připojením pistole do zásuvky el. proudu zkontrolujte, zda napětí vsíti odpovídá hodnotě napětí na štítku přístroje.

e x t o l C R A F t

• Pistoli veďte rovnoměrnou přiměřenou rychlostí kolmo ke stří kanému povrchu avždy ve stejné vzdáleno sti (10-25 cm) od stříkaného povrchu.

V případě rychlého pohybu pistolí bude nanesená

vrstva barvy pří liš tenká. Vpřípadě pomalého pohybu bude nános barvy příliš silný.

Nestejnoměrná vzdálenost aúhel stří kání vedou

knestejnoměrnému nánosu stříkané kapaliny.

• Proces stříkání začněte přibližně 10 cm mimo stří kanou plochu ataké 10 cm mimo jej ukončete.

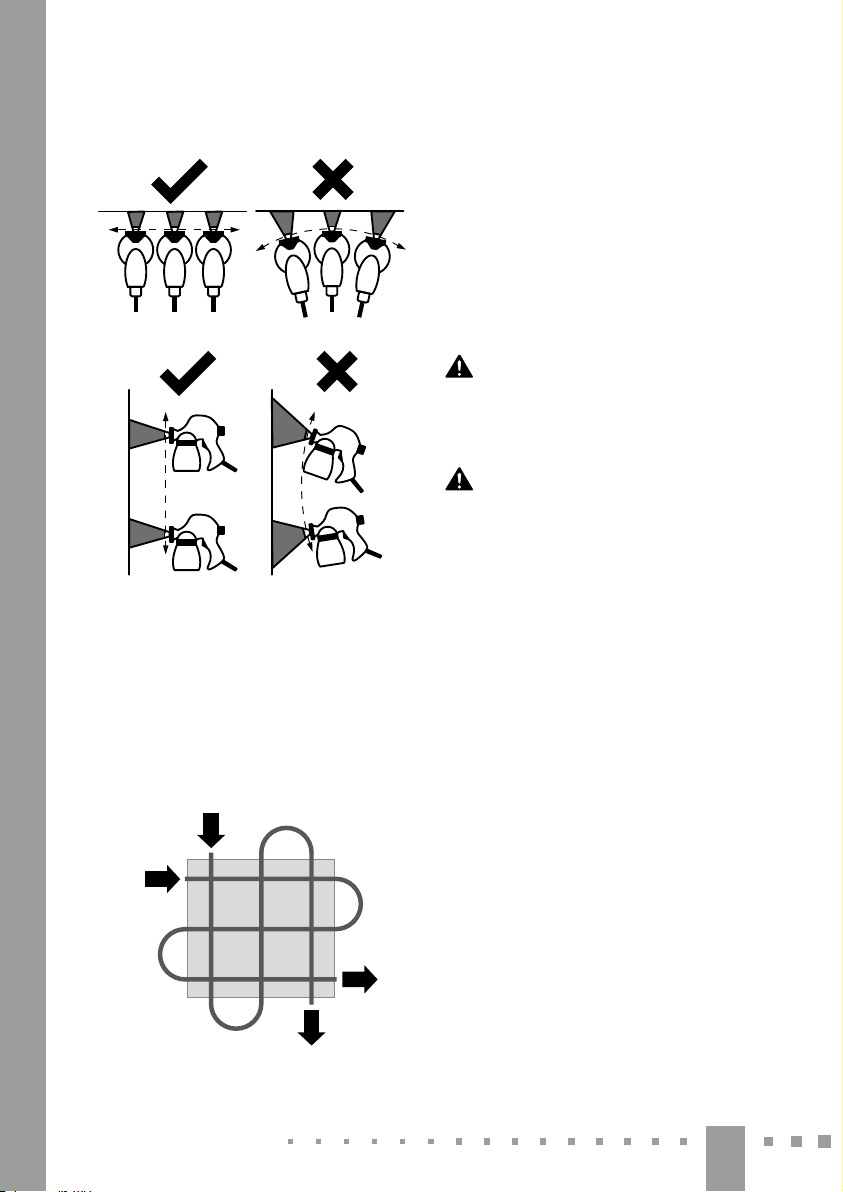

• Při stříkání velkých ploch veď te pistoli sem atam anapříč, jak je ukázáno na obrázku.

• Stejnoměrného nástřiku docílíte, pokud se pruhy budou překrývat o4-5 c m.

• Barvu nanášejte postupně po jednotlivých vrst vách. Chcete-li aplikovat další vrst vu, vyčkejte až dojde kvysuš ení vrstvy předchozí.

• Nedopusťte, aby došlo kúplnému vyprázdnění nádobky pistole během stříkání, neboť tím dojde k přerušení střík aného paprsku astříkaný povrch nebude jednotný. Chod pistole naprázdno způsobuje rychlé opotřebení čerpadla.

• Dojde-li během práce kzalepení t rysky, očistěte ji ředidlem p oužívaným pro danou barvu.

UPOZORNĚNÍ!

Při odkládání pistoli zajistěte, aby se nepřevrátila.

VIII. Čištění aúdržba

UPOZORNĚNÍ!

• Před jakoukoliv údr žbou ačištěním odpojte stříkací pistoli od zdroje el. proudu.

• Stříkací pistole musí bý t po použití ihned vyčiš těna, jinak dojde kzaschnutí bar vy uvnitř pistole, což znemožní další p oužití pistole. Na t akový druh poškození nelze uplatnit záruční opravu.

• Odpadní ředidlo ekologick y zlikvidujte podle pokynů na obalu ře didla. Vžádném případě jej nevylévejte do odpadních vod nebo do půdy, protože chemikálie jsou jedovaté a poškozují životní prostředí.

POSTUP ČIŠTĚNÍ:

1. Vyprázdněte nádobku na b arvu adůkladně ji očistě -

te ředidlem pro používanou barvu.

2. Ředidlem očis těte sítko na přisávací trubičce ataké

přisávací trubičku.

3. Do nádoby pistole nalijte ředidlo astříkejte jej pis-

tolí, dokud nebude zpistole v ycházet čisté ředidlo.

4. Ředidlem očis těte trysku. Nikdy kčištění trysky

nepoužívejte ostré špičaté předměty, aby se nepoškodila.

5. V případě, že jsou znečištěny ivnitřní pro story

pistole, je nutné demontovat její vnitřní část podle následující ho schématu (Obr.2) aočis tit ředidlem všechny dí ly.

e x t o l C R A F t

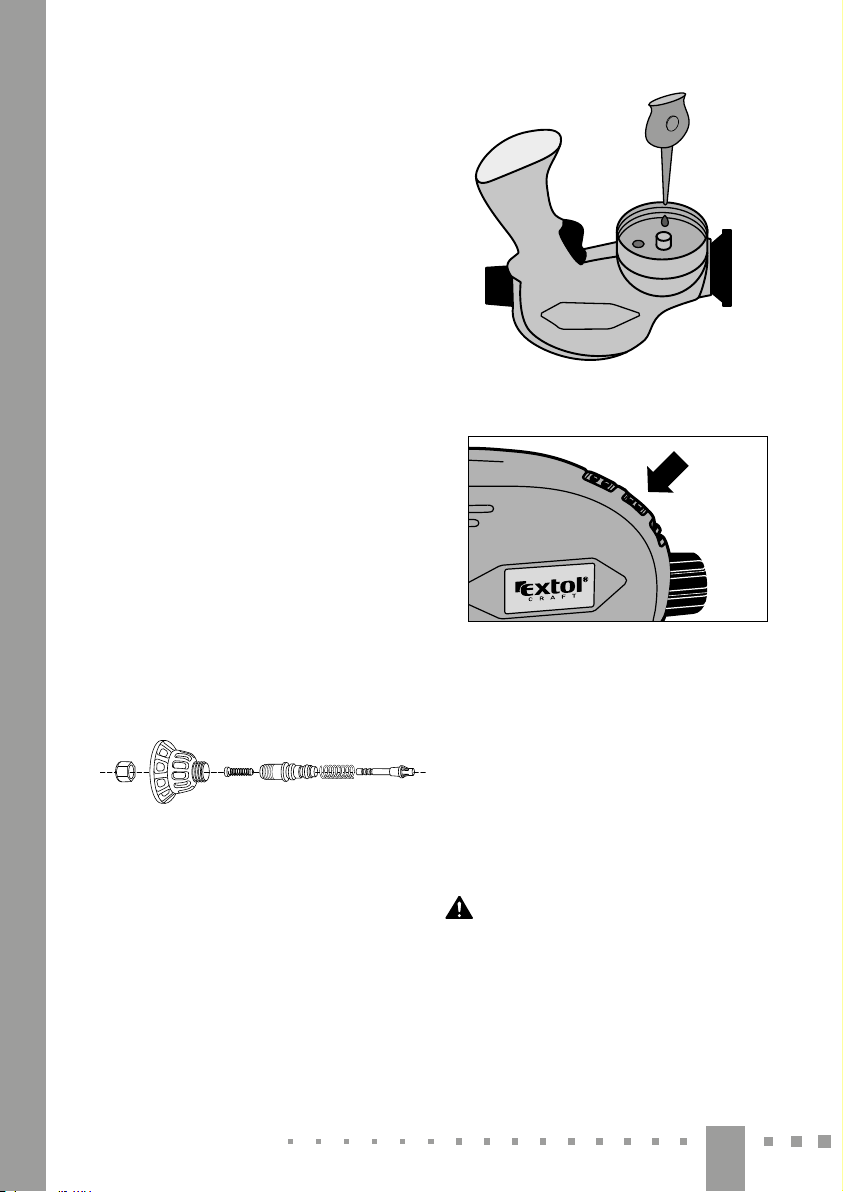

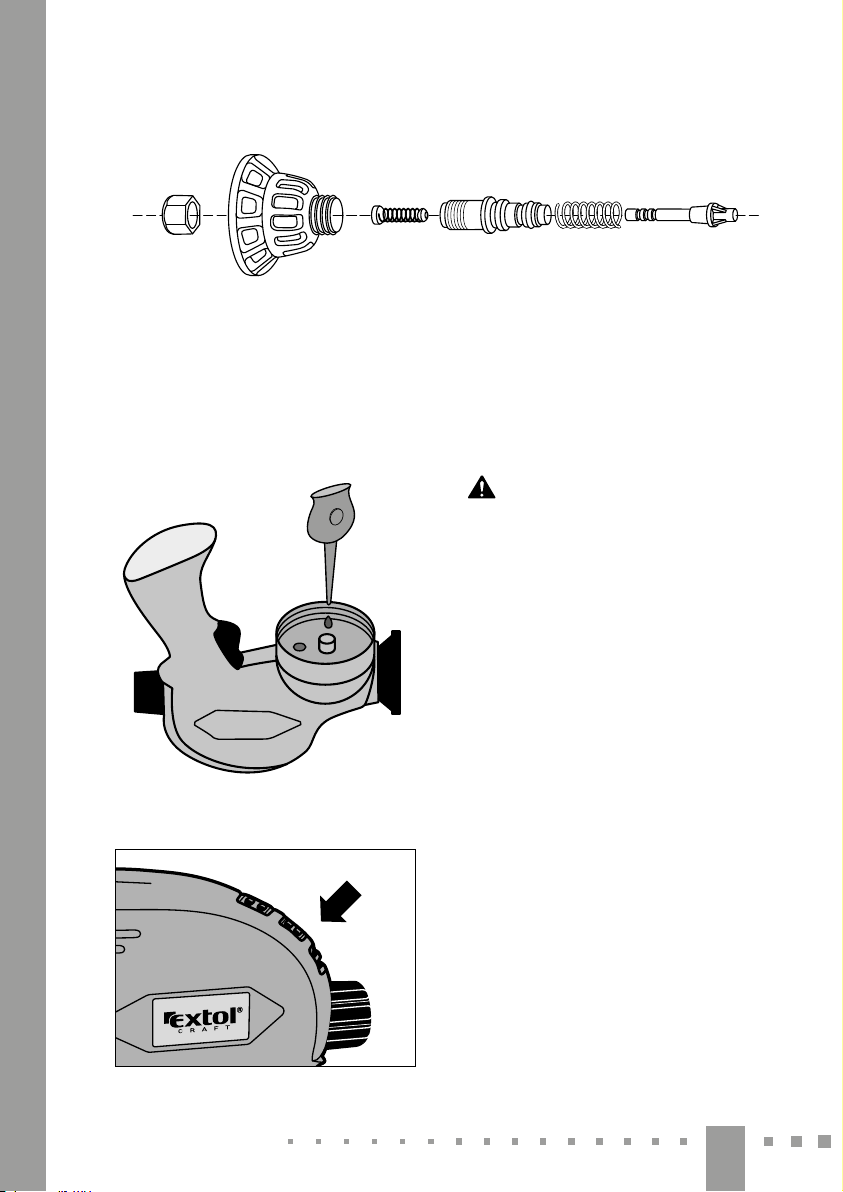

1. 2. 3. 4. 5. 6.

Obr.2

6. Tělísko, pružinu apíst (Obr.2, pozice 4.,5.,6.) jemně ošetřete olejem (např. pro šicí stroje) apoté všechny díly vložte zpět do pistole ve správném pořadí.

7. Sejměte nas ávací trubičku as tříkací pistoli obraťte nasávacím otvorem v zhůru. Do otvoru nakapejte několik kapek oleje (např. na šicí stroje) apistoli krátce uveď te do chodu.

8. Stříkací pistoli zkompletujte.

9. Zkontrolujte, zda jsou čisté ot vory pro nasávání vzduchu, viz. obrázek 3.

V případě potřeby je očistěte jemným kartáčkem.

Je-li nutný zásah do vnitřních čás tí přístroje, obraťte se na autorizovaný ser vis značky Extol (ser visní místa naleznete na www.ex tol.eu)

10. Povrch příst roje očistěte vlhk ým hadříkem nebo mýdlovým r oztokem. Zamezte však vniknutí kapaliny do vnitřní části přístroje.

UPOZORNĚNÍ!

Nikdy kčištění povrchu přístroje nepoužívejte organic-

ká rozpouštědla, protože by došlo kpoškození krytu.

V případě, že se při používání pistole vysky tly potíže,

pokuste s e je odstranit podle následující tabulky:

Obr.3

e x t o l C R A F t

Problém Příčina Odstranění příčiny

Nízká krycí schopnost barvy Příliš malé množství rozstřikované barvy Zvyšte průtok regulačním šroubem (Obr.1, pozice 1)

Velká vzdálenost od stří kané plochy Zmenšete vzdálenost od s tříkané plochy

Na stříkanou plochu se dostane málo střík ané kapaliny

Stříkaná kapalina se po nanesení roz téká

Hrubé rozs třikování Velké množ ství rozprašovaného

Pistole stříká nepr avidelně Dochází kapalina vnádobce Kapalinu doplňte

Stříkaná kapalina kape ztrysk y

Přístroj běží, ale ztry sky nevychází kapalina

Pistole po spuštění nefunguje

Je naneseno př íliš mnoho kapaliny Snižte průtok stří kané kapaliny regulačním

Malá vzdálenost od stří kané plochy Zvětšete vzdálenost od s tříkané plochy

Stříkaný materiál je příliš řídký Přidej te neředěnou stříkanou kapalinu,

Časté stř íkání na jedno místo Odstraňte přebytečnou barvu anestří kejte

materiálu

Znečištěná tryska Trysku očistěte

Stříkaná kapalina je pří liš hustá Přiměřeně ji zřeďte, viz měření viskozit y vkap. V

Příliš malý tlak vnádobce na bar vu Nádobku správně našroubujte na stříkací pistoli

Stříkaná kapalina je pří liš hustá Přiměřeně ji zřeďte, viz měření viskozit y vkap. V

Opotřebovaná tryska nebo ventil Trysku v yměňte

Na trysce je usazenina stříkaného materiálu

Tryska je opotřebovaná Trysku vyměňte

Tryska je uvolněná Dotáhněte matici na trysce (Obr.2, pozice 1)

Tryska je ucpaná Trysku očistěte

Nasávací trubička je ucpaná Nasávací trubičku vyčis těte

Nasávací trubička je uvolněná Trubičku připev něte

V nádobce pistole není tlak Nádobku správně našroubujte na stříkací pistoli

Stříkaná kapalina je pří liš hustá Kapalinu nařeďte aproveďte zkušební stří kání

Vnitřní závada Opravu zajistěte vautorizovaném ser visu

Stříkanou plochu stř íkejte vícekrát

šroubem (Obr.1, pozice 1).

viz měření viskozity vkap. V

opakovaně na jedno místo.

Snižte rozprašované množ ství regulačním šroubem (Obr.1, pozice 1)

Trysku očistěte

značky E xtol

V případě, že se Vám problém nepodař ilo odstranit, obrať te se na autorizovaný serv is značky Extol (servisní místa naleznete na www. extol.eu).

e x t o l C R A F t

IX. Všeobecné bezpečnostní pokyny

Tento „Návod kpoužití “ udržujte vdobrém stavu aponechávejte jej uložen uvýrobku, aby se sním, vpřípadě pot řeby, mohla obsluha v ýrobku opětovně seznámit. Pokud výrob ek komukoli půjčujete nebo jej prodáváte, nikdy kněmu nezapomeňte přiložit též kompletní návod kpoužití.

Toto Upozornění se používá v celé příručce:

UPOZORNĚNÍ!

Toto upozornění se p oužívá pro pokyny, jejichž neuposlechnutí může vést k úrazu elek trickým proudem, ke vzniku pož áru a/nebo k vážnému zranění osob

VÝSTRAHA!

Přečtěte si všechny pokyny. Nedodr žení veškerých následujících pok ynů může vést k úrazu elektrick ým proudem, ke v zniku požáru a/nebo k vážnému zranění osob. Dále může používání, které je v r ozporu s tímto návodem, z apříčinit ztrátu záruky na výrobek. Výrazem „elektr ické nářadí“ ve všech dále uvedených výstražných pok ynech je myšleno jak elektrické nářadí napájené (pohyblivým přívodem) ze sítě, tak nářadí napájené z baterií (bez pohyblivého přívodu).

Zapamatujte si a uschovejte tyto pokyny!

1 PRACOVNÍ PROSTŘEDÍ

a) Udržujte pracoviště v čistotě a dobře osvětlené.

Nepořádek atmavá místa na pracovišti bývají příčinou nehod.

b) Nepoužívejte elektrické nářadí v pr ostředí s nebezpečím výbuchu, kde se vysk ytují hořlavé kapaliny, plyny nebo prach. Velek trickém nářadí vznikají jiskry,

které mohou zapálit p rach nebo výpar y.

c) Při používání elektrického nářadí zamez te přístupu dětí a dalších osob. Budete-li v yrušováni, můžete ztratit

kontrolu nad prováděnou činn ostí.

2 ELEKTRICKÁ BEZPEČNOST

a) Vidlice pohyb livého přívodu elek trického nářadí musí odpovídat síťové zásu vce. Nikdy jakýmkoliv způsobem neupravujte vidlici. S nářadím, které má ochranné spojení se zemí, nikdy nepoužívejte žádné zásuvkové adaptéry. Vidlice, které nejsou zne hodnoceny

úpravami, aodpovídající zásuvk y omezí nebezpečí úrazu elektrickým p roudem.

b) Vyvarujte se dotyku těla s uzemněný mi předměty, jako např. potrubí, tělesa ústředního topení, sporáky a chladnič ky. Nebezpečí úrazu elektrickým proudem j e

větší, je-li vaše tělo spojené se zemí.

c) Nevyst avujte elek trické nářadí dešti, vlhku nebo mokru. Vnikne- li do elektrického nářadí voda, zvyšuj e se

nebezpečí úrazu elek trickým proudem.

d) Nepoužívejte pohybliv ý přívod k jiným účelům. Nikdy nenoste a netahejte elektrické nářadí za přívod ani nevy trhávejte vidlici ze zásuvky tahem za přívod. Chraňte přívod před horkem, mastnotou, ostrými hranami a pohybujícími se č ástmi. Poškozené nebo

zamotané přívody zvyšují nebe zpečí úrazu elektrickým proudem.

e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití.

Používání prodlužovacího přívodu pro venkovn í použití omezuje nebezpe čí úrazu elektrický m proudem.

3 BEZPEČNOST OSOB

a) Při používání elektr ického nářadí buď te pozorní, věnujte pozor nost tomu, co právě děláte, soustřeď te se a střízlivě uvažujte. Nepracujte s elektrickým nářadím, js te-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Chvilková nepozornos t při používání

elektrického nářadí m ůže vést kvážnému poranění osob.

b) Používejte ochr anné pomůcky. Vždy používejte ochranu očí. Ochranné pomůck y jako např. respirátor,

bezpečnostní obuv sprotisk luzovou úpravou, tvrdá pokrývka hlavy nebo ochrana sluchu, používané vsouladu spodmínkami práce, snižují nebezpečí p oranění osob.

c) Vyvarujte se neúmyslného spuštění. Ujistěte se, zda je spínač při zapojování vidlice do z ásuvky vypnutý.

Přenášení nářadí sprstem na spínači neb o zapojování vidlice nářadí se zapnutým spínačem může být příči nou nehod.

d) Před zapnutím nářadí odstraňte všechny seřizovací nástroje nebo klíče. Seřizovací nást roj nebo klíč, kter ý

ponecháte připevněn kotáčející se části elek trického nářadí, může být příčinou poranění osob. e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy udržujte stabilní postoj arovno váhu. Budete tak lépe ovládat elektrické ná řadí vnepředvídaných situacích.

f) Oblékejte se vhodným způsobem. Nepoužívejte volné oděvy ani šperk y. Dbejte, aby vaše vlasy, oděv a rukavice byly dostatečně daleko od pohybujících se částí. Volné od ěvy, šperky adlouhé vlasy mo hou být

zachyceny pohybujícími se částmi.

e x t o l C R A F t

g) Jsou-li k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby taková zařízení byla připojena a správně používána. Použití těchto zařízení

může omezit nebezpečí způsobená vznikajícím prachem.

4 POUŽÍVÁNÍ ELEKTRICKÉHO NÁŘADÍ APÉČE ONĚ

a) Nepřetěžujte elektrické nářadí. Používejte správné nářadí, kte ré je určené pro prováděnou práci. Sp rávné

elektrické nářadí bud e lépe abezpečněji vykonávat práci, pro kterou bylo konstruováno.

b) Nepoužívejte elektric ké nářadí, které nelze zapnout a vypnout spínačem. Jakékoliv elektrické nářadí, které

nelze ovládat spínačem, je nebezpečné amusí být opraveno.

c) Odpojujte nářadí vy tažením vidlice ze síťové zásuvky před jakýmkoliv seřizováním, výměnou příslušenství neb o před uložením nepouží vaného elektrického nářadí. Tato preventivní bezpečnostn í opatření omezují

nebezpečí nahod ilého spuštění elektrického nářadí.

d) Nepoužívané elektrické nářadí ukládejte mimo dosahu dětí a nedovolte osobám, které nebyly seznámeny s elektrickým nářadím nebo s těmito pok yny, aby nářadí používaly. Elektrické ná řadí je vrukou nezku-

šených uživatelů nebezpečné.

e) Udržujte elek trické nářadí. Kontrolujte seřízení pohybujících se čás tí a jejich pohyblivos t, soustřeďte se na praskliny, zlomené souč ásti a jakékoliv další okolnosti, které mohou ohrozit funkci elek trického nářadí. Je-li nářadí poškozeno, před dalším používáním zajis těte jeho opravu. Mnoho nehod j e způsobeno

nedostatečně udržovaným elektri ckým nářadím. f) Řezací nástroje udržujte ostré a čis té. Správně udržované anaostřené řezací nástroje smenší pravděp odobností zachytí za materiál nebo se zablokuj í apráce snimi se snáze kontroluje.

g) Elektrické nářadí, příslušens tví, pracovní nástr oje atd. používejte v souladu s těmito poky ny a takovým způsobem, jaký byl předepsán pro konkrét ní elektrické nářadí, a to s ohledem na dané podmínky práce a druh prováděné práce. Používání ele ktrického nářadí

kprovádění jiných činností, než pro ja ké bylo určeno, může vést knebezpečným situacím.

5 SERVIS

Opravy vašeho elek trického nářadí svěř te kvalifikované osobě, k teré bude používat identické náhradní díly. Tímto způsobem bude zajištěna stejná úroveň be zpeč-

nosti elektrického ná řadí jako před opravou.

X. Doplňkové bezpečnostní pokyny

• Před použitím stříkací pistole si přečtěte návod kpoužití. Výrobce nenese odpovědnost za zranění či vzniklá poškození nářadí vdůsledku jeho nevhodného používání.

• Pro zvýšení bezpečnosti připojte stroj do zásuvk y, která je jištěna proudovým chráničem FI (RCD) sv ybavovacím proudem ma x. 30 mA, který by měl bý t před každým použitím přezkoušen.

• Stříkací pistoli nepoužívejte, js te-li unaveni, pod vlivem alkoholu, č i jiných látek ovlivňujících pozor nost. Zamezte používání stří kací pistole dětmi, nepoučenými nebo dušev ně afyzicky nezpůsobilými osobami.

• Při práci používejte ochranu zraku, sluchu, d ýchací masku sak tivním uhlím anos te vhodný pracovní oděv arukavice. Během práce zamezte přístupu osobám bez ochranných pomůcek az vířatům.

• Stříkací pistoli pou žívejte jen vdobře odvětrávaných prostorech, neboť hrozí nebezpečí vdechnutí neb ezpečných látek či nebe zpečí výbuchu vdůsledku hromadění par rozpouštědel.

• Ke s tříkání ak čiš tění nepoužívejte kapaliny, které mají bod vzplanutí pod 21°C. Používejte jen kapaliny nesoucí označení třídy neb ezpečí AII nebo AIII (viz. infor mace na obalu kapalin).

• Ke s tříkání nepoužívejte kapalinu, která má teplotu vyšší než 40°C. Při vyšší teplotě kapaliny mů že dojít knebezpečnému r ychlému odpařování rozpouštědel nebo také k poškození přístroje.

• Nestříkejte žádné látky, ukterých není známo, zda představují nebezpečí. Neznámé látky mohou v ytvářet nebezpeč né podmínky.

• Zamezte kontaktu nátěrových hmot či rozpouštědel sočima nebo kůží. D ojde-li kjejich požití, okamžitě vyhledejte lékařskou pomoc.

• Při jakékoli manipulaci snátěrovými hmotami arozpouštědly nekuřte azamez te přístupu otevřeného ohně či jisker (statická elekt řina, zapalovače). Páry rozpouštědel mohou bý t za určitých podmínek v ýbušné, proto se stříkací pistolí nepracuj te vprostředí snebezpečím v ýbuchu nebo vblízkosti horkých předmětů.

• Zajis těte, aby vpracovním prostoru nebyly nádoby shořlavinami či jiné hořlavé materiály. Pro případ potřeby mějte připraven hasící přístroj či jiné hasící zařízení.

• Stříkací pistoli nepoužívejte k jiným účelům, než pro které je určena.

e x t o l C R A F t

• Zamezte kontaktu s tříkací pistole sagresivními látkami (kyseliny, louhy, bělidla)

• Stříkací pistoli nepoužívejte z a nepříznivých podmínek (např.nevhodný směr větru, okolní teplota nad 40 atd.) av blízkosti poživatin (potravin, léků atd.)

• Při práci spistolí nejezte anepijte.

• Při práci z aujměte stabilní postoj apracujte na dobře osvětleném místě.

• Stříkací pistolí nikdy nemiřte proti os obám azvířatům.

• Zby tky nátěrových hmot arozpouštědel ekologick y zlikvidujte dle pok ynů jejich výr obce.

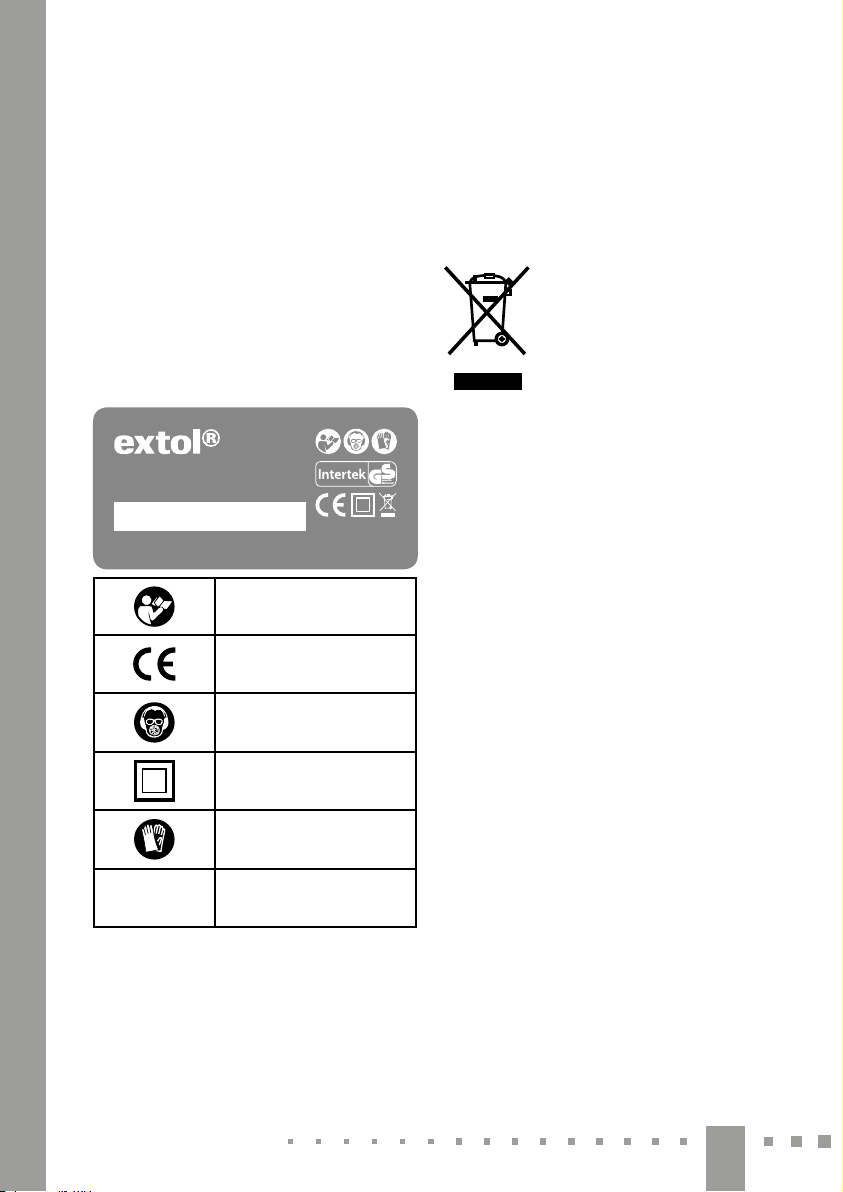

XI. Odkaz na štítek apiktogramy

230 V~ | 50 Hz | 110 W | ∅ 0,8 mm | IP20 max = 300 mL /min

412112

-1

| 800 ml | 1,3 kg

XII. Skladování

Před uskladněním pistoli řádně vyčistěte anechte v yschnout od rozpouštědla. Pistoli skladujte na suchém mís tě nejlépe voriginálním obalu mimo dos ah dětí.

XIII. Likvidace odpadu

Výrobek obsahuje elek trické/elektronické součás ti ataké může obsahovat provozní náplně, k teré jsou nebezpečným odpadem. Podle evropské směrnice 2002/96 ES se elektrická aelektro-

nická zařízení nesmějí v yhazovat do směsného odp adu, ale je nezbytné je odev zdat kekologické likvidaci na ktomu určená sb ěrná místa. Informace otěchto míste ch obdržíte na obecním úřadě.

Madal Ba l a.s. • Průmy slová zóna Př íluky 244 • 76 001 Zlín • Cze ch republ ic

Před použitím si přečtěte návod k použití

Odpovídá pož adavkům EU

Při práci používejte ochranu zraku, sluchu a dýchacích cest

Zařízení ochranné třídy II. Dvojitá izolace.

Při práci používejte vhodné rukavice

Sériové číslo

Udává rok výroby a pořadové číslo výrobku

www.extol.eu

e x t o l C R A F t

XIV. Záruční lhůta apodmínky

ZÁRUČNÍ LHŮTA

Dne 01.01.2003 vstoupil vplatnost zákon Č. 136/2002 Sb. ze dne 15.03.2002, kterým se mění zákon Č. 40/1964 Sb. azákon Č. 65/1965 Sb. ve znění pozdějších předpisů. Firma Madal Bal a.s. vsouladu stímto zákonem poskytuje na Vámi zakoupený výrobek záruku na dobu 2let od data prodeje. Při splnění záručních podmínek (uvedeno níže) Vám výrobek během této doby bezplatně opraví smluvní servis rmy Madal Bal, a.s.

ZÁRUČNÍ PODMÍNK Y

1) Prodávající je povinen spotřebiteli zboží předvést ařádně v yplnit záruční list. Všechny údaje musí být vzáručním listě v ypsány nesmazatelným způsobem vokamžiku prodeje zboží.

2) Již při výběr u zboží pečlivě zvažte, jaké funkce ačinnosti od výrobku požadujete. To, že v ýrobek nevyhovuje Vašim pozdějším technic kým nárokům, není důvodem kjeho reklamaci.

3) Při uplatnění nárok u na záruční opravu musí být zboží předáno sřádně vyplněným originálem záručního lis tu nebo jiným dokladem okoupi.

4) V případě reklamace musí být zboží předáno včistém stavu, zbaveno prachu či špíny azabaleno nejlépe voriginálním obalu tak, aby při přepravě nedošlo kpoškození. Vzájmu přesné diagnostiky závady ajejího dokonalého odstranění spolu svýrobkem zašlete i jeho originální příslušenství.

5) Servis nenese odpovědnost za zboží poš kozené přepr avcem.

6) Servis dále nenese odpově dnost za zaslané příslušenstv í, které není součásti zák ladního vybavení výrobku. Výjimkou jsou případy, kdy příslušenství nelze odstranit zdůvodu vady výrobku.

7) Záruka se vztahuje výlučně na závady způsobené vadou materiálu, výrobní montáže nebo technologií zpracování.

8) Tato záruka není na újmu zákonným právům, ale je dodatkem kním.

9) Záruční opravu je oprávněn vykonávat výhradně autorizovaným servisem značk y Extol.

10) Výrobce odpovídá za to, že vý robek bude mít po celou záruční lhůtu vlastnos ti aparametry uvedené vtechnick ých údajích, při do držení návodu na použití. Zároveň si vyhrazuje právo na konstr ukční změny bez předchozího upozorněni.

11) Nárok na záruku zaniká, jestliže: a) výrobek nebyl používán audržován podle návo-

du kobsluze.

b) byl proveden jakýkoliv zásah do konstrukce

stroje bez předchozího písemného povolení vydaného firmou Madal Bal a.s. nebo smluvním servis em.

c) výrobek byl používán vjiných podmínkách nebo

kjiným účelům, než ke k terým je určen.

d) byla některá část výrobku nahrazena neoriginál-

ní součás ti.

e) k poškození výrobku nebo knadměrnému opo-

třebení došlo vinou nedostatečné údr žby. f) výrobek havaroval nebo byl poškozen vyšší moci. g) škody vzniklé působením vnějších mechanických,

teplotních či chemických vlivů. h) vady byly způsobeny nevhodným skladováním, č i

manipulací s výrobkem. i) výrobek byl používán (pro daný typ v ýrobku)

vagresivním prostředí např. prašném, vlhkém. j) výrobek byl použit nad rámec přípustného zatížení. k) bylo provedeno jakékoliv falšování záručního

listu nebo dokladu okoupi.

12) Výrobce neodpovídá za vady výrobku způsobené

běžným opotřebením nebo použitím vý robku

kjiným účelům, než ke k terým je určen.

13) Záruka se nevztahuje na položky, ukterých lze

očekávat opotřebeni v důsledku jejích nor mální

funkce (např. lakováni atd.)

14) Poskytnutím zár uky nejsou dotčena práva kupu-

jícího, k terá se ke koupi věci váží podle zvláštních

právních předpisů.

ZÁRUČNÍ APOZÁRUČNÍ SERVIS

Nejbližší servisní místo najdete na webových str ánkách www.extol.eu nebo si vy žádejte jejich přehled vmístě, kde jste výrobek zakoupili. Rádi Vám také poradíme na zákaznické lince 222 745 130.

e x t o l C R A F t

ES Prohlášení oshodě

Madal Bal a.s. •L azy IV/3356, 76001 Zlín •IČO: 49433717

prohlašuje, že následně označené zařízení na základě jeho koncepce akonstrukce, stejně jako

do oběhu uvedené provedení, odpovídá příslušným základním bezpečnostním požadavkům nařízení vlády.

Při námi neods ouhlasených změnách zařízení ztrácí toto prohlášení svou platnos t.

Extol CR AFT 412112

Elektrická stří kací pistole

byla navržena av yrobena ve shodě snásledujícími normami:

EN 50144-2-7; EN 50144-1+A1+A2; EN 61000-3-2+A1+A2; EN 61000-3-3

a následujícími předpisy (v platném znění ):

2006/98 ES;

2004/108 EC;

2006/42 EC; 2000/14 EC;

2002/95 ES

ES prohlášení oshodě bylo v ydáno na základě certif ikátů

č.: HZ 11060551-V1; HZ09080369-001; HZ09080369-V1; HZ 11010234-V1

vydaných zkušebnami Inter tek Deutschland GmbH; Leinfelden -Echterdingen, Germany

a Intertek Testing Service s Hangzhou, China

Poslední dvojčíslí roku, kdy byl v ýrobek označen značkou CE: 09

ve Zlíně 5. 3. 2012

Martin Šenkýř

člen předs tavenstva a.s.

e x t o l C R A F t t

Úvod

Vážený zákazní k, ďakujeme za dôveru, ktorú ste prejavili značke Extol kúpou tohto v ýrobku. Výrobok bol podrobený dôk ladným testom spoľahlivos ti, bezpečnosti akvality predpísaných normami apredpismi Európskej únie.

Sakýmikoľ vek otázkami sa obráť te na naše zákaznícke aporadenské centrum:

www.extol.eu Fax: +421 221292091  Tel.: +421 22129 2070

Výrobca: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika Dátum vydania: 5. 3. 2012

I. Technické údaje

Objednávacie číslo 412112 Vstupné napätie/frekvencia 230 V~50 Hz Príkon 110 W Max. viskozi ta 60 DIN-sek. Max. prietok 300 ml/min. Priemer trysky 0,8 mm Objem nádob ky na kvapalinu 800 ml Hladina akus tického tlaku 91 dB(A);

neistota K= ±3 dB(A)

Hladina akus tického výkonu 102 dB(A);

neistota K= ±3 dB(A)

Hladina vibrácií 11,53 m/s2;

neistota 1,5 m/s Krytie IP20 Hmotnosť 1,3 kg

Hodnoty hluku avibrácií boli merané po dľa EN 60745.

II. Rozsah dodávky

Elektrická striekacia pištoľ 1× Návod na použitie 1×

e x t o l C R A F t

III. Charakteristika

Striekacia pištoľ Ex tol Craft 412112 je určená na nanášanie farieb alakov sobsahom rozpúš ťadiel, vodou riediteľných farieb, olejov ých farieb, lazúr, akrylov ých pigmentových lakov, moridiel, prost riedkov na ochranu dreva, ras tlín adezinfekčných prostriedkov. Striekacia pištoľ nie je určená na nanášanie disperzných alatexových f arieb, kvapalín obsahujúcich mechanické častice, odstraňovačov starých náterov, silikátových farieb aak ýchkoľvek látok skorodujúcimi účinkami (bielidlá, ky seliny alúhy). Prístroj nie je určený na použí vanie vkomerčnej sfére.

IV. Súčasti aovládacie prvky

V. Príprava na prácu

PRÍPRAVA STRIEKANÉHO MATERIÁLU

• Striekanú kvapalinu dôk ladne premiešajte.

• Striekaná kvapalina sa na použitie do striekacej pištole musí väčšinou rozriediť. Pre potrebu riedenia k vapalinu odlejte do inej nádoby.

Pri riedení je nevyhnutné, aby sa striekaná kvapalina

arozpúšťadlo ksebe hodili, inak môžu vzniknúť hrudky, ktoré upchajú striekaciu pištoľ. Pre riedenie strieka nej kvapaliny sa riaďte pokynmi v ýrobcu na jej ob ale.

UPOZORNENIE!

Kvapaliny, ktor é obsahujú zrná či iné telieska sa nesmú

použiť na striekanie, pretože ich brúsne pôsobenie znižuje životnosť čerpadla aventilu. Na tento typ poškodenia nie je možné uplatniť záručnú opravu.

MERANIE VISKOZITY

Na zistenie spr ávneho rozriedenia striekanej kvapaliny použite nálev ku na meranie viskozity (Obr. 1, pozícia 7).

• Nálevku (Obr. 1, pozícia 7) naplňte až po okraj azmerajte čas potrebný na vypr ázdnenie nálevky. Tento zmeraný čas je označený ako DIN-sekunda.

4515

Pozícia-popis

1. Skrutka na reguláciu množst va rozstrekovanej kvapaliny

2. Prevádzkov ý spínač

3. Rukoväť

4. Prívodný kábel

5. Nádobka na kvapalinu

6. Tryska

7. Nálevka na meranie viskozity (hustoty) striekanej kvapaliny

V nižšie uvedenej tabuľ ke je uvedený odpor účaný čas

vDIN-sekundách pre rôzne typy striekaných kvapalín.

Obr.1

Striekaný materiál

Farby sorganickými rozpúšťadlami

Vodou riediteľ ná farby 20-50 s Automobilové kr ycie laky 18-22 s Laky 20-25 s Olejové farby 18-22 s Hliníkové far by 20-30 s Prostriedky na ochranu dreva,

moridlá, prostriedky na ochranu rastlín, dezinfekčné pro striedky

e x t o l C R A F t

Výtokov ý čas

v DIN-sekun dách

20-35 s

neriedi sa

V prípade, že je na vyprázdnenie nádobky potrebné

viac času, striekanú kvapalinu ešte viac rozrie ďte, dobre rozmiešajte atest viskozity zopakujte. Postup opakujte, k ým sa nedosiahne správna viskozita.

UPOZORNENIE!

• Vý tokový čas vDIN-sekundách je nižší, ak má striekaná kvapalina vyššiu teplotu.

Na meranie viskozit y preto používajte kvapalinu, ktorá

má približne izbovú teplotu.

• Nedo držanie odporúč anej viskozity môže mať za následok zlé krycie schopno sti farby vpríp ade veľkého zriedenia alebo naopak zlú kvalitu nástreku či dokonca poškodenie prístroja vprípade príliš hustej f arby.

PRÍPRAVA STRIEKANEJ PLOCHY

Zaistite, aby s triekaná plocha bola čistá, suchá abez mastnôt.

Počas striekania môže dôjsť kzasiahnutiu okolia striekanej plochy, preto okolie striekanej plochy zakryte.

UPOZORNENIE!

Nikdy nestr iekajte vmiestach, kde môže dôjsť kznečisteniu životného prostredia, napr. vblízkosti vodného zdroja alebo vblízkos ti ľudí azvierat.

NAPLNENIE NÁDOBKY STRIEKACEJ PIŠTOLE

UPOZORNENIE!

Pred nalievaním striekanej kvapaliny do nádobky pištole (Obr. 1, pozícia 5) zaistite, aby piš toľ bola odpojená od prívodu el. prúdu.

1. Zo striekacej pištole odskrutkujte nádobku na farbu.

2. Do nádobk y nalejte vhodne rozriedenú a dobre

rozmiešanú kvapalinu. Ak sú v nej hrudky, tak ju prefiltrujte cez sitko na f arbu, inak sa upchá sitko na prisávacej trubičke pištole.

3. Nádobku sfarbou naskrutkujte na pištoľ adobre

dotiahnite.

ZAPNUTIE

1. Prívodný kábel pištole (Obr. 1, pozícia 4) zasuňte do zásuvky el. prúdu.

2. Pištoľ uchopte za rukoväť anasmerujte ju na striekanú plochu.

3. Stlačte prevádzkový spínač (Obr. 1, pozícia 2).

VYPNUTIE

Uvoľnením prevádzkového spínača (Obr. 1, pozícia 2) pištoľ vy pnete. Po vypnutí odpojte prívodný kábel od zdr oja el. prúdu.

VII. Spôsob práce

VÝSTRAHA!

Pred použitím pištole si pozorne prečítajte všetky bezpečnostné pokyny vkapitole IX –XI.

UPOZORNENIE!

Pri používaní pištole dajte pozor na smer vetra. Vietor môže odniesť rozprášenú f arbu do okolia azasiahnuť osoby či znečistiť prostredie.

Najprv nas tavte striekaný obraz na skúšobnej p loche (kus tvrdého papiera alebo drevená doska apo d.).

• Množstvo striekanej kvapaliny upravte regulačnou

skrutkou (Obr. 1, pozícia 1).

VI. Uvedenie do prevádzky

UPOZORNENIE!

Pred pripojením pištole do zásuvky el. prúdu skontrolujte, či napätie vsieti zodpovedá hodnote napätia na štítku prístroja.

e x t o l C R A F t

• Pištoľ ve ďte rovnomernou primeranou rýchlosťou kolmo kstriekanému povrchu avždy vrovnakej vzdialenosti (10 –25 cm) od str iekaného povrchu.

V prípade rýchleho pohybu pištoľou bude nanesená

vrstva farby príliš tenká. Vprípade pomalého pohybu bude nános farby príliš hrubý.

Nerovnomerná vzdialenosť a uhol striekania ve dú

knerovnomernému nánosu striekanej kvapaliny.

• Proces striekania začnite približne 10 cm mimo striekanej plochy atiež 10 cm mimo plochy ho ukonči te.

• Pri striekaní veľkých plô ch veďte pištoľ sem atam anaprieč, ako je ukázané na obrázku.

• Rovnomerný nás trek docielite, ak s a pruhy budú prekrývať o4 –5 cm.

• Farbu nanášajte postupne po jednotlivých vrstvách. Ak chcete aplikovať ďalšiu vrstvu, vyč kajte až dôjde kvysuš eniu vrstvy predchádzajúcej.

• Nedopustite, aby došlo k úplnému vyprázdneniu nádobky pištole počas striekania, pretože tým dôjde kprerušeniu striekaného lúč a astriekaný povrch nebude jednotný. Chod pištole naprázdno spôsobuje rýchle opotrebenie čerpadla.

• Ak dôjde poč as práce kzalepeniu trysky, očistite ju riedidlom používaným pre danú farbu.

UPOZORNENIE!

Pri odkladaní pištole zais tite, aby sa neprevrátila.

VIII. Čistenie aúdržba

UPOZORNENIE!

• Pre d akoukoľvek údržbou ačis tením odpojte striekaciu pištoľ od zdroja el. prúdu.

• Striekacia piš toľ sa musí po použití ihne ď vyčistiť, inak dôjde kzaschnutiu farby vnú tri pištole, čo znemožní ďalšie použitie pištole. Na tak ý druh poškodenia nie je možné uplatniť záruč nú opravu.

• Odpadové riedidlo ekologicky zlikvidujte podľa pokynov na obale riedidla. Vžiadnom prípade ho nevylievajte do odpadových vôd alebo do pôdy, pretože chemikálie sú jedovaté ap oškodzujú životné prostredie.

POSTUP ČISTENIA:

1. Vyprázdnite nádobku na farbu adôkladne ju očistite

riedidlom pre používanú farbu.

2. Riedidlom očistite sitko na prisávacej trubičke atiež

prisávaciu trubičku.

3. Do nádoby pištole nalejte riedidlo astriekajte ho piš-

toľou, ký m nebude zpištole vychádzať čisté riedidlo.

4. Riedidlom očistite trysku. Nikdy na čistenie trysky

nepoužívaj te ostré špicaté predmety, aby sa nepo škodili.

5. V prípade, že sú znečistené aj vnútorné priestory

pištole, je nutné demontovať jej vnútornú č asť podľa nasledujúcej schémy (Obr. 2) aoč istiť riedidlom všetky diely.

e x t o l C R A F t

1. 2. 3. 4. 5. 6.

Obr.2

6. Teliesko, pružinu a piest (Obr. 2, pozícia 4, 5, 6) jemne ošetrite olejom (napr. pre šijacie stroje) apotom všetky diely vložte späť do pištole vsprávnom poradí.

7. Odoberte nasávaciu trubičku astriekaciu piš toľ obráťte nasávacím otvorom nahor. Do otvoru nakvapkaj te niekoľko kvapiek oleja (napr. na šijacie stroje) apištoľ krát ko uveďte do chodu.

8. Striekaciu pištoľ skompletizujte.

9. Skontrolujte, či sú čisté otvor y na nasávanie vzduchu, pozrite obrázok 3.

V prípade potreby ich očistite jemnou kefkou. Ak je nutný zásah do vnútorných častí prístroja,

obráťte sa na autorizovaný ser vis značky Extol (servisné mies ta nájdete na ww w.extol.eu).

10. Povrch príst roja očistite vlhkou handričkou alebo mydlovým r oztokom. Zabráňte však vniknutiu kvapaliny do vnútornej časti prís troja.

UPOZORNENIE!

Nikdy na čistenie povrchu prístroja nepoužívajte organické rozpúšťadlá, pretože by došlo kpoškodeniu kr ytu.

V prípade, že sa pri používaní pištole vyskytli ťažkosti, pokúste sa ich odstrániť podľa nasle dujúcej tabuľky:

Obr.3

e x t o l C R A F t

Problém Príčina Odstránenie príčiny

Nízka krycia schopnosť farby

Striekaná kvapalina sa po nanesení roz teká

Hrubé rozs trekovanie Veľké množstvo rozprašovaného

Pištoľ strieka nepravidelne Dochádza kvapalina vnádobke Kvapalinu doplňte

Striekaná kvapalina kvapká ztrysk y

Prístroj beží, ale ztrysky nevychádza kvapalina

Pištoľ po spus tení nefunguje

Príliš malé množstvo rozstrekovanej farby Zvýšte prietok regulačnou skrutkou (Obr. 1, pozícia 1)

Veľká vzdialenosť od striekanej plochy Zmenšite vzdialenosť od striekanej plochy

Na striekanú plochu sa dostane málo striekanej kvapaliny

Nanieslo sa pr íliš mnoho kvapaliny Znížte prietok striekanej kvapaliny regulačnou

Malá vzdialenosť od striekanej plochy Zväčšite vzdialenosť od s triekanej plochy

Striekaný materiál je príliš riedky Pridajte neriedenú striekanú kvapalinu,

Časté str iekanie na jedno miesto Odstráňte preby točnú farbu anestriekajte

materiálu

Znečistená tryska Trysku očistite

Striekaná kvapalina je príliš hustá Primerane ju zrieď te, pozrite meranie viskozit y

Príliš malý t lak vnádobke na farbu Nádobku správne naskrutkujte na striekaciu pištoľ

Striekaná kvapalina je príliš hustá Primerane ju zrieď te, pozrite meranie viskozit y

Opotrebovaná tryska alebo ventil Trysku vymeňte

Na tryske je usadenina striekaného materiálu

Tryska je opotrebovaná Trysku vymeňte

Tryska je uvoľnená Dotiahnite maticu na tryske (Obr. 2, pozícia 1)

Tryska je upchatá Trysku očistite

Nasávacia trubička je upc hatá Nasávaciu trubičku v yčistite

Nasávacia trubička je uvoľ nená Trubičku pripevnite

V nádobke pištole nie je tlak Nádobku správne naskrutkujte na s triekaciu

Striekaná kvapalina je príliš hustá Kvapalinu rozrieďte aurobte skúšobné striekanie

Vnútorná porucha Opravu zais tite vautorizovanom ser vise značky

Striekanú plochu striekajte viackrát

skrutkou (Obr. 1, pozícia 1).

pozrite meranie viskozity vkap. V

opakovane na jedno miesto.

Znížte rozprašované množstvo regulačnou skrutkou (Obr. 1, pozícia 1)

vkap. V

Trysku očistite

pištoľ

Extol

V prípade, že sa vám problém nepodarilo odstrániť, obráťte sa na autorizovaný ser vis značky Extol (servisné miesta nájdete na ww w.extol.eu).

e x t o l C R A F t

EXTOL 1020W

IX. Všeobecné bezpečnostné pokyny

Tento „Návod na použitie“ udržujte vdobrom stave aponechávajte ho uložený pri výrobku, aby sa sním, vprípade potreby, mohla obsluha výrobku opätovne oboznámiť. Ak výrobok komukoľvek požičiavate alebo ho predávate, nikdy knemu nezabudnite priložiť tiež kompletný návod na použitie.

Toto upozornenie s a používa v celej príručke:

UPOZORNENIE!

Toto upozornenie s a používa pre poky ny, ktorých nedodržanie môže vie sť k úrazu elektrickým pr údom, ku vzniku p ožiaru a/alebo k vážnemu zraneniu osôb.

VÝSTRAHA!

Prečítajte si všetk y pokyny. Nedodržanie všetkých nasledujúcich pok ynov môže viesť k úrazu elektrickým prúdom, ku vzniku požiaru a /alebo k vážnemu zraneniu osôb. Ďalej môže používanie, k toré je v rozpore s týmto návodom, zapríčiniť stratu záruky na výrob ok. Výrazom „elek trické náradie“ vo všetkých ďalej uvedených výstražných pokynoch je myslené ako elektrické náradie napájané (pohybliv ým prívodom) zo siete, tak náradie napájané z batérií (bez pohyblivého prívodu).

Zapamätajte si a uschovajte tieto pokyny!

1 PRACOVNÉ PROSTREDIE

a) Udržujte pracovisko v čistote a dobre osvetlené.

Neporiadok atmavé mies ta na pracovisku bývajú príčinou nehôd.

b) Nepoužívajte elektrické náradie v prostre dí s nebezpečenstvom v ýbuchu, kde sa vysk ytujú horľavé kvapaliny, plyny alebo prach. Velektricko m náradí

vznikajú iskry, ktoré môžu zapáli ť prach alebo výpar y.

c) Pri používaní elektrického náradia zamedzte prístupu detí a ďalších osôb. Ak budete vyrušovaní, môžete

stratiť kontrolu nad vykonávan ou činnosťou.

2 ELEKTRICKÁ BEZPEČNOSŤ

a) Vidlica pohyblivého pr ívodu elektrického náradia musí zodpove dať sieťovej zásuvke. Nikdy ak ýmkoľvek spôsobom neupravujte vidlicu. S náradím, ktoré má ochranné spojenie so zemou, nikdy nepoužívajte žiadne zásuvkové adaptér y. Vidlice, ktoré nie sú zne-

hodnotené úpravami, azodpo vedajúce zásuvky, obmedzia nebezpečenstvo úrazu elek trickým prúdom.

b) Vyvarujte sa dotyku tela s uzemnenými predmetmi, ako napr. potrub ie, telesá ústredného kúrenia, sporák y a chladničky. Nebezpečenstvo úrazu e lektrickým

prúdom je väčšie, ak je vaše telo spojen é so zemou.

c) Nevyst avujte elek trické náradie dažď u, vlhku alebo mokru. Ak vni kne do elektrického náradia voda, zvyš uje sa

nebezpečenstvo úrazu elek trickým prúdom.

d) Nepoužívajte pohyblivý prívod na iné účely. Nikdy nenoste a neťahajte elek trické náradie za pr ívod ani nevytrhávajte vidlicu zo zásuvky ťahom za prívod. Chráňte prívod pred horúčavou, mastnotou, ostrými hranami a pohybujúcimi sa časťami. Poškodené alebo

zamotané prívody zvyšujú nebezpečenstvo úrazu elektrickým prúdom.

e) Ak je elektrické náradie používané vo nku, používajte predlžovací prívod vhodný pre vonkajšie použitie.

Používanie predlžovacieho prívodu pre vonkajšie p oužitie obmedzuje nebezpe čenstvo úrazu elektrick ým prúdom.

3 BEZPEČNOSŤ OSÔB

a) Pri používaní elektr ického náradia buď te pozorní, venujte pozor nosť tomu, čo práve robíte, sústreď te sa a triezvo uvažujte. Nepracujte s elektrick ým náradím, ak ste unavení alebo ak ste pod v plyvom drog, alkoholu alebo liekov. Chvíľková nepozornosť pri p oužívaní

elektrického nárad ia môže viesť kvážnemu poraneniu osôb.

b) Používajte ochranné pomôcky. Vždy používajte ochranu očí. Ochranné pomôck y ako napr. respirátor, bez-

pečnostná obuv sprotišmykovou úpravou, tvrdá p okrývka hlavy alebo ochrana sl uchu, používané vsúlade spodmienkami práce, znižujú nebezpečenstvo po ranenia osôb.

c) Vyvarujte sa neúmyselného spustenia. Uistite sa, či je spínač pri zapájaní vidlice do zásuvky v ypnutý.

Prenášanie náradia sprstom na spínači alebo zapájanie vidlice náradia so zapnutým spínačom môže byť príčinou nehôd.

d) Pred zapnutím náradia odstráňte všetky nastavovacie nást roje alebo kľúče. Nastavovací nástroj a lebo

kľúč, ktorý p onecháte pripevnený kotáčajúcej sa časti elektrického nárad ia, môže byť príčinou poranenia osôb. e) Pracujte len tam, kam bezpečne dosiahnete. Vždy udržujte stabilný postoj arovnováhu. B udete tak lepšie ovládať elektrické ná radie vnepredvídaných situáciá ch.

f) Obliekajte sa vhodným spôsobom. Nepoužívajte voľné odev y ani šperky. Dbajte na to, aby vaše vlasy, odev a rukavice boli dostatočne ďaleko od pohybujúcich sa č astí. Voľné odevy, šperky adlhé vlasy môžu byť

zachytené pohybujúcimi sa časťami.

Horní frézka

e x t o l C R A F t

g) Ak sú k dispozíc ii prostriedky pre pripojenie zariadenia na odsávanie a zber prachu, zaistite, aby takéto zariadenia boli pripojené a správne používané.

Použitie týchto zariadení môže obme dziť nebezpečenstvá spôsobené vznikajúcim p rachom.

4 POUŽITIE AÚDRŽBA NÁRADIA

a) Nepreťažujte elektrické náradie. Používajte správne náradie, k toré je určené pre vykonávanú prác u.

Správne elektrické náradie b ude lepšie abezpečnejšie vykonávať prácu, pre ktorú bol o konštruované.

b) Nepoužívajte elektrické náradie, ktoré nie je možné zapnúť a vypnúť spínačom. Akékoľvek elektrické náradie, ktoré nie

je možné ovládať spínačom, je nebezpečné amusí byť opravené.

c) Odpájajte náradie vytiahnutím vidlice zo sieťovej zásuvky pred akýmkoľvek nastavovaním, výmenou príslušenstva alebo pred uložením nepoužívaného elektrického náradia. Tieto preventívne bezpečnostné opatrenia obmedzujú

nebezpečenstvo náhodného spustenia elektrického náradia.

d) Nepoužívané elektrické náradie ukladajte mimo dosahu detí a nedovoľ te osobám, ktoré neboli oboznámené s elektrick ým náradím alebo s t ýmito pokynmi, aby náradie používali. Elektrické náradie je vrukách

neskúsených užívateľov nebezpečné.

e) Udržujte elek trické náradie. Kontrolujte nastavenie pohybujúcich sa častí a ich pohyblivosť, sústreď te sa na prask liny, zlomené súčasti a akékoľ vek ďalšie okolnosti, ktoré môžu ohroziť funkciu elektrického náradia. Ak je náradie poškodené, pred ď alším používaním zaistite jeho opravu. Mno ho nehôd je spôsobe-

ných nedostatočne udržovaným elektri ckým náradím. f) Rezacie nástr oje udržujte ostré a čisté. Správne udržované anaostrené rezacie nás troje sa smenšou pravdepodobnosťou zachy tia za materiál alebo sa zablokujú apráca snimi sa ľahšie kontroluje.

g) Elektrické náradie, príslušenstvo, pracovné nástro je atď. používajte v súlade s t ýmito pokynmi a takým spôsobom, aký bol predpísaný pre konkrétne elektrické náradie, a to s ohľadom na dané podmienky práce a druh v ykonávanej práce. Používanie elek trického

náradia na vykonávanie iných čin ností, než pre aké bolo určené, môže viesť knebezpečným situáciám.

5 SERVIS

Opravy vášho elektrického náradia zverte kvalifikovanej osobe, ktorá bude používať identické náhradné diely. Týmto spôsobom bude zaistená rovnaká úroveň

bezpečnosti elek trického náradia ako pred opravou.

X. Doplnkové bezpečnostné pokyny

• Pre d použitím striekacej pištole si prečítajte návod na použitie. Výrobca nenesie zodpovednosť za zranenia či vzniknuté poškodenia náradia vdôsledku jeho nevhodného používania.

• Na zvýšenie bezpečnosti pripojte stroj do zásuvk y, ktorá je istená prúdovým chráničom FI (RCD) svybavovacím prúdom max. 30 mA, ktorý by mal byť pred každým použitím preskúšaný.

• Striekaciu pištoľ nepoužívajte, ak ste unavení, pod vplyvom alkoholu, či iných látok ovplyvňujúcich pozornosť. Zabráňte používaniu striekacej pištole deťmi, nepoučenými alebo duševne afyzicky nespôsobilými osobami.

• Pri práci používajte ochranu zraku, sluchu, dýchaciu masku sak tívnym uhlím anos te vhodný pracovný odev arukavice. Počas práce zabráňte prístupu osobám bez ochranných pomôcok azvierat ám.

• Striekaciu pištoľ používajte len vdobre odvetrávaných priestor och, pretože hrozí nebezpečens tvo vdýchnutia nebezpeč ných látok či nebezp ečenstvo výbuchu vdôsledku hromadenia pár rozpúšťadiel.

• Na striekanie ana čis tenie nepoužívajte kvapaliny, ktoré majú bod vznietenia po d 21 °C. Používajte len kvapaliny nesúce označenie triedy nebezp ečenstva AII alebo AIII (p ozrite informácie na obale k vapalín).

• Na striekanie nepoužívajte kvapalinu, ktorá má teplotu vyššiu než 40 °C. Pri v yššej teplote kvapaliny môže dôjsť knebezpečnému rýchlemu odpar ovaniu rozpúšťadiel alebo tiež kpoškodeniu p rístroja.

• Nestriekajte žiadne látky, pri k torých nie je známe, či predstavujú nebezpečenstvo. Neznáme látky môžu vyt várať nebezpečné podmienk y.

• Zabráňte kontaktu náter ových hmôt či rozpúšťadiel sočami alebo pokožkou. Ak dôjde kich požitiu, okamžite vyhľadajte lekársku pomoc.

• Pri akejkoľvek manipulácii snáterov ými hmotami arozpúšťadlami nefajčite az abráňte prístupu otvoreného ohňa či iskier (statická elektrina, zapaľovače). Pary rozpúšťadiel môžu byť za určit ých podmienok výbušné, preto so striekacou pištoľou nepracujte vprostredí snebezpe čenstvom výbuc hu alebo vblízkosti horúcich predmetov.

• Zaistite, aby vpracovnom priestore neboli nádoby shorľavinami či iné horľavé materiály. Pre prípad potreby majte pripravený hasiaci prístroj či iné hasiace zariadenie.

e x t o l C R A F t

EXTOL 1020W

• Striekaciu pištoľ nepoužívajte na iné účely, než na aké je určená.

• Zabráňte kontaktu st riekacej pištole sagresívnymi látkami (k yseliny, lúhy, bielidlá).

• Striekaciu pištoľ nepoužívajte za nepriaznivých podmienok (napr. nevhodný smer vetra, okolitá teplota nad 40 °C atď.) av blízkosti požívatín (potravín, liekov atď.).

• Pri práci s pištoľou nejedzte anepite.

• Pri práci z aujmite stabilný pos toj apracujte na dobre osvetlenom mieste.

• Striekacou piš toľou nikdy nemierte proti osobám azvieratám.

• Zv yšky náterových hmôt arozpúšťadiel ekologicky zlikvidujte podľa pokynov ich výrobcu.

XI. Odkaz na štítok apiktogramy

230 V~ | 50 Hz | 110 W | ∅ 0,8 mm | IP20 max = 300 mL /min

Madal Ba l a.s. • Průmy slová zóna Př íluky 244 • 76 001 Zlín • Cze ch republ ic

412112

-1

| 800 ml | 1,3 kg

www.extol.eu

Pred použitím si prečít ajte návod na použitie

XII. Skladovanie

Pred uskladnením pištoľ riadne vyčistite anechajte vyschnúť od rozpúšťadla. Pištoľ skladuj te na suchom mieste najlepšie vor iginálnom obale mimo dos ahu detí.

Horní frézka

XIII. Likvidácia odpadu

Výrobok obsahuje elek trické/elektronické súčasti atiež môže obsahovať prevádzkové náplne, ktoré sú nebezpečným odpadom. Podľa európskej smernice 2002/9 6 ES sa elektrické

aelektronické zariadenia nesmú vyhadzovať do zmesového odpadu, ale je nevyhnut né ich odovzdať na ekologickú likvidáciu na na to určené zberné miesta. Inf ormácie otýchto miestach dostanete na obecnom úr ade.

Sériové číslo

Zodpovedá požiadavkám EÚ

Pri práci používajte ochranu zraku, sluchu adýchacích ciest

Zariadenie o chrannej triedy II. Dvojitá izolácia.

Pri práci používajte vhodné rukavice

Udáva rok výroby aporadové číslo výrobku

e x t o l C R A F t

XIV. Záručná lehota apodmienky

ZÁRUČNÁ LEHOTA

Dňa 01.01.2003 vstúpil vúčinnost‘ zákon Č. 136/2002 Sb. zo dňa 15.03.2002, ktorým sa mení zákon Č. 40/1964 Sb. azákon Č. 65/1965 Sb. vo znenie neskorších predpisov. Firma Madal Bal a.s. vsúlade stýmto zákonom poskytuje na Vámi zakúpený výrobok záruku dva roky od data prodeja. Pri splnenie záručných podmínok (uvedeno nížšie) Vám výrobok počas tejto doby bezplatne opraví autorizovaný servis rmy Madal Bal a.s.(servisná miesta sú na stránkach www.extol.eu).

ZÁRUČNÉ PODMIENKY

1. Predávajúci je povinný spotrebiteľovi tovar predviesť ariadne v yplniť záručný list. Všetky údaje musia byť vzáručnom liste v ypísané nezmazateľným spôsobom vokamihu predaja tovar u.

2. Už pri v ýbere tovaru starostlivo z vážte, aké funkcie ačinnosti od výrobku požadujete. To, že v ýrobok nevyhovuje Vašim neskorším technickým nárokom, nie je dôvodom na jeho reklamáciu.

3. Pri uplatnení nároku na záručnú opravu musí byť tovar odovzdaný sriadne vyplneným originálom záručného listu alebo iným dokladom okúpe.

4. V prípade reklamácie musí byť tovar odov zdaný včistom stave, zbavený prachu či špiny azabalený najlepšie voriginálnom obale tak, aby pri preprave nedošlo kpoškodeniu. Vzáujme presnej diagnostiky poruchy ajej dokonalého odstránenia spolu svýrobkom zašlite aj jeho originálne pr íslušenstvo.

5. Servis nenesie zodpovednos ť za tovar poškodený prepravcom.

6. Servis ďalej nenesie zodpove dnosť za zaslané príslušenstvo, ktoré nie je súčas ťou základného vybavenia výrobku. Výnimkou sú prípady, kedy príslušenstvo nie je možné odstrániť zdôvodu chyby výrobku.

7. Záruka sa vzťahuje výlučne na závady spôsobené chybou materiálu, výrobnej montáže alebo technológiou spracovania.

8. Táto záruka nie je na ujmu zákonným právam, ale je dodatkom knim.

9. Záručnú opravu je oprávnený v ykonávať výhradne autorizovaný servis značky Extol.

10. Výrobca zodpovedá za to, že výrobok bude mať po celú záruč nú lehotu vlastnos ti aparametre uvedené vtechnick ých údajoch, pri dodržaní návodu na

použitie. Zároveň si v yhradzuje právo na konštrukčné zmeny bez predchádz ajúceho upozornenia.

11. Nárok na záruku zaniká, ak: a) výrobok nebol používaný audr žiavaný podľa

návodu na obsluhu.

b) bol vykonaný aký koľvek zásah do konštrukcie

stroja bez predchádzajúceho písomného povolenia vydaného firmou Madal Bal s.r.o., alebo zmluvným s ervisom.

c) výr obok bol používaný viných podmienkach

alebo na iné účely, než na ktoré je určený.

d) bola niektorá časť výrobku nahradená neor igi-

nálnou súčasťou.

e) došlo kpoškodeniu výrobku alebo knadmerné-

mu opotrebeniu vinou nedostatočnej údržby. f) výrobok havaroval alebo bol poškodený vyššou mocou. g) škody vznikli pôs obením vonkajších mechanic-

kých, teplotných či c hemických vplyvov. h) chyby boli spôsobené nevhodným skladovaním,

či manipulác iou svýrobkom. i) v ýrobok bol používaný (pre daný typ výrobku)

vagresívnom prostredí napr. prašnom, vlhkom. j) výrobok bol použitý nad rámec prípustného zaťaženia. k) bolo vykonané akékoľvek falšovanie záručného

listu aleb o dokladu okúpe.

12. Výrobca nezodpovedá za chyby v ýrobku spôsobené bežným opotrebením alebo použitím výrobku na iné účely, než na k toré je určený.

13. Záruka sa nevzťahuje na položky, uktorých je možné očakávať opotrebenie vdôsledku ich nor málnej funkcie (napr. lakovanie atď.)

14. Poskytnutím záruky nie sú dotknuté práva kupujúceho, ktoré sa ku kúp e viažu podľa osobitných právnych predpisov.

ZÁRUČNÝ APOZÁRUČNÝ SERVIS VYKONÁVA DISTRIBÚTOR:

Madal Bal s.r.o. Stará Vajnorská 37, 83104 Bratislava tel.: +421 2 2129 2070, fax: +421 2 2129 2091

E-mail: serv is@madalbal.sk

e x t o l C R A F t

EXTOL 1020W

Horní frézka

ES Vyhlásenie ozhode

Madal Bal s.r.o. • Stará Vajnor ská 37 • 831 04 Bratislava

vyhlasuje, že následne označené zariadenie na z áklade jeho koncepcie akonštrukcie, rovnako ako do obehu uvedené

vyhotovenie, zodpovedá zák ladným bezpečnostný m požiadavkám príslušných legislatívnych predpisov.

Pri nami neodsúhlasených zmenách zariadenia stráca toto vyhlásenie svoju platnosť.

Extol CR AFT 412112

Elektrická striekacia pištoľ

bola navrhnut á avyrobená vzhode snasle dujúcimi normami:

EN 50144-2-7; EN 50144-1+A1+A2; EN 61000-3-2+A1+A2; EN 61000-3-3

a nasledujúcimi predpismi (v platnom znení):

2006/98 ES;

2004/108 EC;

2006/42 EC; 2000/14 EC;

2002/95 ES

ES vyhlásenie ozhode bolo vydané na základe certifikátov č.:

HZ 11060551-V1; HZ09080369-001; HZ09080369-V1; HZ 11010234-V1

vydaných skúšobňami Inter tek Deutschland GmbH; Leinf elden-Echterdingen, Germany

a Intertek Testing Service s Hangzhou, China

Posledné dvojčíslie roku, keď bol výrobok označený značkou CE: 09

e x t o l C R A F t

ve Bratislave 5. 3. 2012

Dušan Štraus

konatel‘ firmy

Bevezetés

Tisztelt vásárlók, Köszönjük biz almát, amelyet az elektromos szórópisztoly megvásárlásával az Ex tol márka iránt tanúsítot t.

A termék tulajdonságait az Európai Unióban érvényes szabványok és előírások szerinti alapos megbízhatósági, biztonsági és minőségi vizsgálatokban ellenőriztük.

www.extol.eu   Fax: (1) 297-1270   Tel: (1) 297-1277

Gyártó: Madal Bal a. s., Průmyslová zóna Příluk y 244, 76001 Zlín (Cseh Köztársaság) Forgalmazó: Madal B al Kft., 1183 Budapest, Gyömrői út 85-91. (Magyarors zág) A kiadás dátuma: 5. 3. 2012

I. Műszaki adatok

Megrendelésszám: 412112 Bemenő fe szültség /frekvencia: 230 V~, 50 Hz Teljesítményfelvétel: 110 W Max. viszkozitás: 60 DIN-sec A kipermetezett folyadék

max. mennyisége: 300 ml/perc A fúvóka átmérője: 0,8 mm A folyadéktartó edény tér fogata: 800 ml Hangnyomás: 91 dB(A);

eltérés: K =± 3dB(A) Akusztikus teljesítmény: 102 dB(A);

eltérés: K =± 3dB(A) Vibrációs szint: 11,53 m/s2;

eltérés: 1,5 m/s Érintésvédelem: IP20 Tömeg: 1,3 kg

Az akusz tikus méréseknek, illetve avibrációs szint mérésének végrehajtása az EN 60745 számú szabvány szerint történt.

II. Acsomagolás tartalma

Elektromos szórópis ztoly: 1 db Használati ut asítás 1 db

e x t o l C R A F t

EXTOL 1020W

III. Atermék jellemzői

Az Extol Craft 412112 elektromos szórópis ztoly oldószertar talmú festékek és lakkok, vízzel hígítható festékek, olajfestékek, lazúrok , akril-színezéket tar talmazó lakkok, pácolószerek, fakonzer válószerek, növényvé dőszerek és fertőtlenítőszerek k ijuttatására szolgál. Az Extol Craft 412112 szórópisz toly nem alkalmas diszperziós festékek és latexf estékek, szilárd részecskéket tartalmazó folyadékok, régi bevonatok eltávolítására szolgáló szerek, szilikátfestékek, valamint maró hatású anyagok (fehérítőszerek, s avak, lúgok) kijuttatására. Az Extol Craft 412112 elektromos szórópis ztoly otthoni, hobby jellegű használatra készült, nem alkalmas üzletszerű, ipari jellegű használat ra.

IV. Részegységek és működtető elemek

1. ábra

A szórópisztoly részei:

1. A kipermetezett folyadék mennyiségének szab ályozására szolgáló c savar

2. Be-kikapcsoló gomb

3. Markolat

4. Csatlakozók ábel

5. Folyadéktartó e dény

6. Fúvóka

7. Tölcsér akipermetezett folyadék viszkozitásának (sűrűségének) megméré séhez

V. Teendők aszórópisztoly

Horní frézka

használatának megkezdése előtt

A KIJUTTATANDÓ ANYAG ELŐKÉSZÍTÉSE

• Alaposan keverje össze akipermetezendő anyagot.

• A szórópisz tolyban felhasználandó folyadékokat az esetek többségében hígítani kell. Hígításhoz afolyadékot öntse át egy másik edénybe.

Hígításkor fordítson f igyelmet arra, hogy akiper-

metezendő folyadék az adott oldószerrel hígítható legyen. Nem megfelelő oldószerrel tör ténő hígítás esetén az anyagban c somók keletkezhetnek, amelyek aszórópisztoly t eltömítik. Akipermetezendő folyadék hígításával kapcsolatban tartsa be atermék csomagolásán feltüntetett gyártói utasításokat.

FIGYELMEZTETÉS

Szemcs éket vagy apró rés zecskéket tartalmazó folya-

dékokat nem szabad aszórópisztollyal kipermetezni, mivel aszilárd részecskék kopt ató hatása következté-

ben aszi vattyú és as zelep élettartama drasztikusan csökkenne. Az emiat t bekövetkező meghibásodások

javítására agaranciavállalás nem vonatkozik.

A VISZKOZITÁS MEGMÉRÉSE

A kipermetezendő folyadék szüks éges mértékű hígításá-

nak meghatározásához használja aviszkozitás megmérésére szolgáló tölcsér t (1. ábra, 7. pozíció).

A tölcsér t (1. ábra, 7. pozíció) tölts e meg egészen aszéléig, majd mérje meg atölcsér kiürülé séhez szükséges időt. Az így mér t időt DIN-másodpercként kell megadni.

Az alábbi táblázat különböző folyadékok esetében java-

solt kifolyási időket tartalmazza DIN-másodpercben.

4515

e x t o l C R A F t

Kifolyási idő DIN-

Kipermetezett anyag

Szerves oldószerekkel hígított festékek

Vízzel hígítható festékek 20-50 Gépkocsi fedőlakkok 18-22 Lakkok 20-25 Olajfestékek 18-22 Alumínium-festékek 20-30 Pácolószerek, fakonzer válós-

zerek, Növény védőszerek és fertőtlenítőszerek

Abban az esetben, ha atölcsér kiürüléséhez atábláza-

tban megadottnál hosszabb idő szükséges, akkor akipermetezendő folyadékot tovább kell hígítani. Az eljárást amegfelelő viszkozitási érték eléréséig kell folytatni.

FIGYELMEZTETÉS

• Amennyiben akipermetezendő folyadék hőmérséklete magasabb, akifolyási idő (DIN-másodpercben) kisebb le sz. Ezért aviszkozitás méréséhez hozzávető leg szobahőmérsékleten lévő folyadékot kell használni.

• Az ajánlott viszkozitási értékeket be kell tartani –ellenkező e setben akipermetezett folyadék minősége nem lesz megfelelő; túl nagy hígítás esetén afesték fedőképes sége rosszabb lesz, míg t úl sűrű festék esetén aszórópisztoly károsodhat.

A PERMETEZETT FELÜLET ELŐKÉSZÍTÉSE

A festendő /kezelendő felüle tnek tisztának, sz áraznak, zsírmentesnek kell lennie. A permetezé s során az anyag akörnyező felületekre is eljuthat, ezér t akörnyező felületeket le kell takarni.

FIGYELMEZTETÉS

A szórópisztolyt nem szabad olyan helyeken használni, ahol ahasználat környezetszennyezést eredményezhet (például vízforrások közelében), illetve személyek vagy állatok mellett.

A SZÓRÓPISZTOLY TARTÁLYÁNAK MEGTÖLTÉSE

FIGYELMEZTETÉS

A kipermetezendő folyadéknak afolyadéktartó edénybe (1. ábra, 5. pozíció) történő betöltését aszórópisztoly feszültségmentes állapotában kell végezni (a csatlakozókábel ne legyen az elektromos feszültségforráshoz csatlakoztatva).

másodpercben

20-35

hígítás nélkül használandók

1. Csavarozza le afolyadéktartó edényt aszórópisztolyról.

2. A folyadéktartó edénybe töltse be amegfelelően meghígított és jól összekevert folyadékot. Amennyiben afolyadékban csomók lennének, akkor afolyadékot festékszűrő szitán le kell szűrni, egyébként aszórópisztoly szívóvezetékében lévő szita el fog tömődni.

3. Csavaroz za fel és jól húzza rá afolyadéktartó edényt aszórópisztolyra.

VI. Munkavégzés aszórópisztollyal

FIGYELMEZTETÉS

A szórópisztoly elek tromos feszültségforráshoz történő csatlakoztatás a előtt ellenőrizze, hogy ahálózati feszült ség értéke megfelel-e aszórópisztoly adattábláján feltüntetett feszültségértéknek.

BEKAPCSOLÁS

1. A szórópisztoly c satlakozókábelének (1. ábra, 4. pozíció) csatlakozódugóját dugja be az elek tromos feszült ségforrás cs atlakozó aljzatába.

2. Fogja meg aszórópisztoly t amarkolatnál fogva, és irányíts a apermetezendő felületre.

3. Nyomja meg abe-kikapcsoló gombot (1. ábra, 2. pozíció).

KIKAPCSOLÁS

A be-kikapcsoló gomb (1. ábra, 2. pozíció) megnyomás ával kapcsolja ki aszórópisztoly t. A szórópisztoly k ikapcsolása után húz za ki acsatlakozókábel csatlakozódugóját az elektromos feszültségforrás csatlakozó aljzatából.

VII. Amunkavégzés módja

FONTOS FIGYELMEZTETÉS

A szórópisztoly használatának megkezdése előt t gyelmesen olvassa el az aIX-XI. részben megadot t összes biztonsági utasítást.

FIGYELMEZTETÉS

• A szórópisztoly használatakor figyeljen aszél irányára.

Aszél magával viheti akipermetezett anyagot, amely így személyekre juthat, illetve elszennyezheti akörnyezetet.

Először próbafelületen (kemény papíron vagy deszka-

darabon stb.) állítsa be aszórásképet.

• Állítsa be akipermetezett folyadék mennyiségét az erre

acélra szolgáló szabályozócsavarral (1. ábra, 1. pozíció).

e x t o l C R A F t

EXTOL 1020W

• A szórópisz tolyt mérsékelt és egyenletes sebességgel, apermete zett felülettől mindig egyforma (15-20 cm) távolságra kell mozgatni.

Amennyiben apermetezett felület előtt nem egyenlő

távolságra vezeti, illetve nem azonos szö gben tartja aszórópisztoly t, afelhordott festékréteg nem lesz egyenletes vastagságú.

• A permetezést körülbelül 10 cm-rel apermetezett felület előtt kezdje meg, és körülbelül 10 cm-rel afelület után fejezze be.

• Nagy felületek permetezésekor as zórópisztolyt jobbrabalra és fel-le vezesse, az ábrán látható módon.

• Az egyenletes bevonat eléréséhez az egyes festék sávoknak 4-5 cm-rel kell átfedniük egymást.

• A festéket f okozatosan, rétegenként kell felhordani. Amennyiben újabb réteget kíván felhordani, várja meg, amíg az előző réteg teljesen megszárad.

• A festék felhordása során ügyeljen arra, hogy afestéktartó e dény ne ürüljön ki teljesen, mivel ekkor afestéksugár hir telen megszakad, és afestett felület nem lesz egyenletes. Aszórópisztoly „üresjárása” esetén aszivat tyú gyorsan elhasználódik.

• Amennyiben af estékszórás során afúvóka eldugul, tisztítsa meg afúvókát az adot t festékhez használt hígító segítségével.

FIGYELMEZTETÉS

A szórópisztoly lerakásakor ügyeljen arra, hogy a pisztoly ne boruljon fel.

Horní frézka

Amennyiben aszórópisztolyt túl gyorsan mozgatja,

afelhordott fes tékréteg túl vékony lesz. Túl lassú mozgatás ese tén viszont túl vas tag lesz afestékréteg.

e x t o l C R A F t

VIII. Tisztítás és karbantartás

FIGYELMEZTETÉS

• A szórópisz toly tisztításának vagy karbantartásának megkezdése előtt a csatlakozókábel dugóját ki kell húzni a feszültségforrás csatlakozó aljzatából.

• A szórópisz tolyt minden has ználat után azonnal alaposan meg kell tisz títani, hogy a festék ne száradjon

bele a pis ztoly belső részeibe, aminek következtében a pisztoly további használata lehetetlenné válna. A z ilyen meghibásodások esetén a szórópis ztolyt nem lehet garanciálisan megjavíttatni.

• A hulladék oldószert környezetbarát módon, az oldószer csomagolásán megadott gyártói utasítások szerint kell ártalmatlanítani / hulladék közé helyezni. A hulladék oldószert nem szabad a szennyvizekbe vagy a talajra önteni, mivel a vegyszerek mérgezőek, és veszélyeztetik a környezetet.

TISZTÍTÁSI ELJÁRÁS

1. Ürítse ki a fes téktartó edény t, és alaposan tisztítsa

meg a használt fes ték hígítására szo lgáló hígítóval.

2. Oldószerrel tisz títsa meg a szívócsőb en lévő szi-

taszűrőt és a szívócsövet.

3. A szórópisztoly megtisztított festéktartó edényébe töltsön

be tiszta oldószert, majd addig permetezzen a szórópisztollyal, amíg a pisztolyból már tiszta oldószer távozik el.

4. Tisztítsa meg hígítóval a fúvókát. A fúvóka tisztításá-

ra soha ne használjon éles, hegyes tárgyakat, mivel ezek a fúvóka sérülését okozhatják.

5. Abban az esetben, ha a szórópisztoly belső felületei is

elszennyeződtek, akkor a szórópisztoly belső részét szét kell szerelni az alábbi rajznak (2. ábra) megfelelően, majd valamennyi részegységet hígítóval meg kell tisztítani.

6. A házat (2. ábra, 4. pozíció), arugót (2. ábra, 5. pozíció) és

adugattyút (2. ábra, 6. pozíció) finoman olajozza be (például varrógépolajjal), majd az összes részegységet szerelje vissza –megfelelő sorrendben –a szórópisztolyba.

1. 2. 3. 4. 5. 6.

2. ábra

7. Vegye ki as zívócsövet, majd aszórópisz tolyt fordít sa

szívónyílással felfelé. Csepegtessen be anyí lásba néhány csepp olajat (például varrógépolajat), majd működtesse rövid ideig aszórópisztolyt.

8. Szerelje öss ze aszórópisztolyt.

9. Ellenőriz ze, hogy alevegő bes zívására szolgáló nyílások tisz ták-e (lásd a3. ábrát).

3. ábra

Szükség esetén tisztítsa meg puha kefével

a szórópisztolyt.

Abban az esetben, ha aszórópisztoly belső részeibe

történő beavatkozásra van szükség, ak kor forduljon aszórópisztoly javítására meghatalmazással rendelkező egyik Extol márkaszervizhez (a márkaszervizek felsorolás a agaranciajegyen és/vagy awww.extol.eu weblapon található).

10. A szórópisz toly felületét tisztítsa meg nedves ruhával vagy szappanoldat tal. Ügyeljen, hogy f olyadék ne kerüljön be aszórópisztoly belső részeibe.

FIGYELMEZTETÉS

Aszórópisztoly felületének tisz títására soha ne használjon szerve s oldószereket, mivel ezek aszórópisz toly fedelét károsítják.

Amennyiben aszórópisztoly nem működik megfelelően, próbálja meg ahibát az alábbi táblázatban foglaltak segítségével elhárítani.

e x t o l C R A F t

EXTOL 1020W

Probléma Lehetséges ok A hiba elhárítása

A festék fedőképessége gyenge

A kipermetezett folyadék (festék) afelületen megfolyik

A kipermetezett anyag afelületen nem e gyenletesen terül szét

A szórópisztoly egyenetlenül permetez

A permeteze tt folyadék lecsepeg afúvókáról

A kipermetezett festék mennyisége túl kicsi.

A szórópisztoly és apermetezett felület közötti távolság túl nagy.

Kevés permete zett folyadék jut apermeteze tt felületre.

A felhordot t folyadék mennyisége túl nagy.

A szórópisztoly és apermetezett felület közötti távolság túl kicsi.

A permeteze tt anyag túl híg. Adjon hoz zá afolyadéktar tó edényben lévő foly-

Túl gyakran történik permete zés ugyanarra ahelyre.

A kipermetezett anyag mennyisége nagy.

A fúvóka elszennyeződött. Tisztítsa meg afúvókát.

A permeteze tt folyadék túl sűrű. Hígítsa meg megfelelően afolyadékot (lásd az V.

A festéktartó edényben anyomás túl kicsi. Csavarozza fel erősen afestéktartó edényt aszórópisz-

A folyadék tartó edényben afolyadék kifogyób an van.

A permeteze tt folyadék túl sűrű. Hígítsa meg megfelelően afolyadékot (lásd az V.

A fúvóka vagy aszelep elhasználódott. Cserélje ki af úvókát.

A fúvókán apermetezet t anyagból származó lerakódás van.

A fúvóka elhas ználódott. Cserélje ki afú vókát.

A fúvóka laz a. Húzza meg afúvókán lévő csavaranyát (2. ábra, 1.

Növelje meg akipermetezet t anyag mennyiségét afolyadék mennyiségének szabályozására szolgáló cs avarral (1. ábra, 1. pozíció).

Csökkent se aszórópisztoly és apermetezett felület közöt ti távolságot.

Permetezze le többször afelületet.

Csökkent se akipermetezett anyag mennyiségét afolyadék mennyiségének s zabályozására szolgáló cs avarral (1. ábra, 1. pozíció).

Növelje meg aszór ópisztoly és apermetezett felület közöt ti távolságot.

adékhoz nem hígított anyagot (lásd az V. részben aviszkozitás méréséről szóló rész t).

Távolítsa el afölös mennyiségű festéket, és ne permetez zen ismételten ugyanarra ahelyre.

Csökkent se akipermetezett anyag mennyiségét afolyadék mennyiségének s zabályozására szolgáló cs avarral (1. ábra, 1. pozíció).

részben aviszkozitás méréséről szóló részt).

tolyra.

Öntsön folyadékot afolyadéktar tó edénybe.

részben aviszkozitás méréséről szóló részt).

Tisztítsa meg afúvókát.

pozíció).

Horní frézka

e x t o l C R A F t

Probléma Lehetséges ok A hiba elhárítása

A szórópisztoly működik, azonban afúvókából nem jön ki folyadék

A szórópisztoly bekapcs olás után nem működik

Abban az esetben, ha ahibát nem sikerül elhárítani, akkor forduljon aszórópisztoly javítására meghatalmazással rendelkező egyik E xtol márkaszer vizhez (a márkaszervizek felsorolása agaranciaje gyen és/vagy awww.extol.eu weblapon található).

IX. Általános biztonsági utasítások

Tartsa ezt a „Használati útmutatót“ jó állapotban, a termék közelében, hogy szükség esetén a termék kezelője ismételten el tudja olvasni. Ha a terméket kölcsönadja vagy eladja, soha ne felejtse el hozzátenni a teljes használati útmutatót.

Ezt a ﬁgyelmeztetés t az egész kézikönyvb en alkalmaz zuk:

FIGYELMEZTETÉS!

Ezt a ﬁgyelmeztetés t azokhoz az utasításokhoz használjuk, amelyek be nem tartása áramütéses balesetet, tüzet és/ vagy súlyos személyi sérülést okozhat.

FIGYELMEZTETÉS!

Olvassa el az összes utasítást. Az alábbi utasítások be nem tartása áramütéses balesetet, tüzet és/vagy súlyos személyi sérülést okozhat. Ezenkívül a jelen útmutatóban foglaltaktól eltérő módon történő használat a termékre nyújtott garancia elvesztésével járhat. „Az alábbi ﬁgyelmeztető utasításokban az „elektromos szerszám” kifejezés alatt elektromos hálózatról (ﬂexibilis vezetéken keresztül), vagy akkumulátorról (ﬂexibilis vezeték nélkül) táplált szerszámokat értünk. Őrizze meg a használati útmutatót és jegyezze meg a benne foglaltakat!

A fúvóka eltömődött. Tisztítsa meg afúvókát.

A szívócső eltömődöt t. Tisz títsa meg aszívóc sövet.

A szívócső laza. Rögzíts e aszívócsövet.

A folyadéktartó edényben nincs nyomás. Csavarja rá erősen afo lyadéktartó edényt

aszórópisztolyra.

A permeteze tt folyadék túl sűrű. Hígítsa meg afolyadékot, és végezzen próbaperme-

tezést.

Belső hiba. Végeztesse el aszórópisz toly javítását az erre

meghatalmazással rendelkező egyik E xtol márkaszervizb en.

1 MUNKAKÖRNYEZET

a) A munkahelyet tarts a tisztán és jól meg világított állapotban. A rendetlen és nem megfel elően megvilágított

munkahely baleset okozója l ehet.

b) Az elektr omos szerszámot ne használja robbanásveszélyes területen, ot t ahol gyúlékony folyadékok és gázok vannak vagy por keletkezik. A z elektromos

szerszámokban s zikrák keletkeznek, amelyek berobbanthatják a port vagy a gyúlé kony gőzöket.

c) Elektromos szerszámok használatakor ügyeljen, hogy gyermekek és illetéktelen s zemélyek a szerszámhoz ne férjenek hozzá. Külső zavaró hatások esetén

elveszítheti uralmát a sze rszám felett.

2 ELEKTROMOS BIZTONSÁG

a) Az elektromos készülék flexibilis c satlakozóvezetékén lévő csatlakozódugónak meg kell felelnie a hálózati c satlakozóaljnak. Soha semmilyen módon ne próbálja meg a csatlakozódugót megjavítani. Védőföldeléssel rendelkező készülékhez soha ne használjon csatlakozóadapter t. A nem javított, meg-

felelő csatlakozódugók c sökkentik az áramütés okozta balesetek bekövetkezésének ves zélyét.

b) Ügyeljen, hogy a teste ne kerüljön érintkezésbe földelt t árgyakkal, például csővezeték kel, központi fűtési rendszer radiátoraival, tűzhelyekkel és hűtőszekrényekkel. Az áramütés okoz ta balesetek bekövetkez-

tének veszélye nagyobb, ha a teste le van földelve.

c) Ügyeljen, hogy az elek tromos szerszám ne kerüljön érintkezésbe esővel, víz zel vagy nedvességgel.

e x t o l C R A F t

EXTOL 1020W

Ha az elektromos sze rszámba víz jut be, az áramütés okozta balesetek bekövetkeztén ek veszélye nagyobb lesz.

d) A flexibilis cs atlakozóvezetéket nem szabad a rendeltetésétől eltérő célra használni. Soha ne hordozza és ne húzza az elektromos szerszámot a vezetékénél fogva, ille tve ne húzza ki a csatlakozódugót a csatlakozóaljból a vezetéknél fogva. Ügyeljen arra, hogy a vezeték ne kerüljön érintkezésbe forró felület tel, zsiradékokkal, éles é lekkel és mozgó alkatrészekkel.

A sérült vagy összekuszálódot t vezeték növeli az áramütés okozta balesetek bekövetkezéséne k veszélyét.

e) Szabad területen történő munkavégzéskor használjon kültéri használatra szolgáló hossz abbító kábelt. Kültéri has ználatra alkalmas hosszabbító kábel

használata csökkenti az á ramütés okozta balesetek bekövetkezésének veszélyét.

3 SZEMÉLYI BIZTONSÁG

a) Az elektromos szer szám használatakor legyen f igyelmes, fordítson figyelmet arra, amit éppen csinál, összpontosítson és józanul mérlegeljen. Ne dolgozzon az elektromos szers zámmal, ha fáradt vagy kábítószer, alkohol vagy gyógyszerek hatása alatt áll. Az elektro mos szerszám használatakor egy pillanatnyi

gyelmetlenség súlyos személyi sérü lést okozhat.

b) Használjon egyéni védőfelszerelést. Mindig használjon szemvédő eszközt. A munkakörülményeknek meg-

felelő védőfelszerelések (például porálarc, csúszásgátlással ellátott biztonsági lábbeli, kemény fejvédő és hallásvédő eszköz) használata csökkenti a személyi sérülés veszélyét.

c) Akadályozza meg, hogy a szersz ám véletlenül beindulj on. Mielőtt a csatlakozódugót a hálózati csatlakozóaljba helyezi, győződjön meg róla, hogy a gép kikapcsolt állapotban van. Ha a szerszámot úgy

viszi egyik helyről a másikra, hogy közben uj ja a kapcsológombon van, vagy a szerszám c satlakozódugóját úgy dugja be a hálózati csatlakozóaljb a, hogy közben a kapcsoló be van kapcsolva, baleset következhe t be.

d) A szerszám bekapcsolása előtt távolítsa el a beállító eszközöket és kulcsokat. Az elek tromos szerszám

forgó részéhez rögzítve ha gyott beállító szerszám vagy kulcs személyi sérülést okozhat.

e) Csak olyan helyen dolgozzon, ahol ezt biztonságosan megteheti. Munkavégzés során mindig őrizze meg egyensúlyát és stabil testhelyzetét. Így jobban

uralni tudja az elektromos szerszámot előre nem látható helyzetekben.

f) Megfelelő módon öltözzön. Munkavégzéskor ne viseljen laza ruházatot, illet ve ne hordjon ékszereket. Ügyeljen ar ra, hogy haja, ruházat a és kesztyűje elegendő távols ágban legyen a mozgó alkatrészek től.

A laza ruházatot, az ékszereket és a h osszú hajat a mozgó alkatrészek elkaphatj ák.

g) Amennyiben rendelkezésre áll pore lszívó és porgyűjtő ber endezés, ellenőriz ze, hogy az cs atlakoztatva van-e és a használata megfelelő módon tör ténik.

Porelszívó berendezés használa ta csökkentheti a por keletkezése következtében fellé pő veszélyeket.

4 AZ ELEKTROMOS SZERSZÁMOK HASZNÁLATA ÉS GONDOZÁSA

a) Ne terhelje túl az elektr omos szerszámot. Munkavégzéshez az elvégzendő munkának megfelelő szersz ámot használjon. Az ele ktromos szerszámmal csak

azt a tevékenységet lehet jól é s biztonságosan végrehajtani, amelynek elvégzésére az készül t.

b) Ne használjon o lyan elektromos szersz ámot, amelyet a kapcsolóval nem lehet bekapcsolni és kikapcsolni. A z olyan elektromos szerszám, amely ne m kezelhető

a kapcsolóval, veszélyes, és az t meg kell javítani.

c) A szersz ám beállítása, tar tozékának cseréje előtt, illetve mielőtt az elektromos szers zámot leteszi, szüntesse meg a szers zám hálózati csatlakoztatását a csatlakozódugónak a hálózati csatlakozóaljból történő kihúzása révén. Ezeknek a mege lőző biztonsági

intézkedéseknek révén csökken a z elektromos szerszám véletlen beindításának ves zélye.

d) A nem használt elektromos szerszámot úgy tárolja, hogy gyermekek ne férhessenek hoz zá. Ne engedje meg, hogy a szerszámot olyan személyek használják, akik nem ismerkedtek meg annak működé sével, illetve nem olvasták el ezt az útmutatót. Az ele ktromos

szerszám tapasz talatlan használó k kezében veszélyes.

e) Tartsa karban az elektromos szerszámot. Ellenőrizze a készülék mozgó alkatrészeinek beállítását, illetve megfelelő mozgását; ellenőrizze, hogy nem láthatók-e a szerszámon repedések, az alkatrészek nem töröttek-e, vizsgálja meg a rögzítéseket, illetve minden olyan további körülményt, amely veszélyeztetheti az elektromos szerszám működését. Ha a szerszám megrongálódott, a további has ználat előtt meg kell javítani. Sok baleset okozója a nem megfe-

lelően karbantartott elektromos szerszám.

f) Tarts a éles és tiszta állapotban a vágószerszámokat. A megfelelően kar bantartott és élezett szers zámok

Horní frézka

e x t o l C R A F t

kisebb valószínűséggel kapjá k el az anyagot és állnak le. Éles és tiszta vágószerszá mokkal a munkavégzés könnyebb és biztonságosabb.

g) Az elektromos szerszámokat, a tartozékokat, a munkavégzéshez szükséges eszközöket stb. az útmutatásoknak megfelelően, illetve úgy kell használni, ahogyan az a konkrét elektromos szerszámra vonatkozó előírásokban meg van adva , az adott munkakörülmények és az elvégzendő munka jellegének figyelembevételével.

Az elektromos szerszámok nem rendeltetésszerű használata veszélyes helyzeteket eredményezhet.

5 SZERVIZ

Az elektromos szerszám javítását szakemberre kell bízni, akinek az eredetivel azonos pótalkatrészeket kell használnia. Ilyen módon az elektromos szerszám használata

ugyanolyan biztonságos lesz, mint a javítás előtt volt.

X. Kiegészítő biztonsági utasítások

• A szórópisz toly használatának megkezdése előtt f igyelmesen olvassa el ahasználati utasít ást. Agyártó nem felelős aszórópisz toly nem megfelelő módon történő használata miatt bekövetkező személyi sérülésekért, illetve a szórópisztoly nem megfelelő használat miatti károsodás áért.

• A nagyobb biz tonság érdekében c satlakoztassa aszórópisztoly t max. 30 mA kikapcsolási áramú áramvédő kapc solóval (Residual Current Device, RCD) védett csatlakozó aljzathoz. Az áramvédő kapcsoló megfelelő működését aszórópisztoly minden használata előtt ellenőrizni kell.

• A szórópisz tolyt ne használja, ha fáradt, vagy alkohol, illetve más, afigyelmet be folyásoló anyag hatása alatt áll. Gyermekek, aszórópis ztoly használatát nem ismerő személyek, továbbá aszórópisztoly használatára szellemileg vagy fizik ailag alkalmatlan személyek aszórópisztoly t nem használhatják.

• A szórópisz tollyal történő munkavégzés során látásvédő eszközt, hallásvédő eszközt és aktívszenes betéttel ellátott légzőmaszkot kell használni, valamint megfelelő munkaruhát kell viselni. Amunkavég zés során ügyeljen, hogy védőfelszerelést nem használó személyek, illetve állatok ne ker üljenek aszórópisztoly közelébe.

• A szórópisz tolyt kizárólag megfelelő szellőzéssel rendelkező helyiségekben szabad használni, mivel ellenkező esetb en fennáll az egészségre ártalmas anyagok belélegzésének veszélye, illetve az oldós zergőzök felgyülemlése miat t robbanás következhet be.

• Permetezéshez, illetve tisztításhoz ne használjon olyan folyadékot, amelynek lobbanáspontja 21°C alatt van. Kizárólag AII vagy AIII veszélyességi osztályba tartozó folyadékokat használjon (lásd af olyadék csomagolásán feltüntetett információkat).

• Ne használjon olyan folyadékot apermetezéshez, amelynek hőmérséklete 40°C felett van. Magas hőmérsék leten az oldószer veszélyes gyorsasággal elpárologhat, aminek köve tkeztében aszórópisztoly is károsodhat.

• Nem szabad olyan anyagot kipermetezni, amelyről nem lehet tudni, hogy veszélyes-e. Az ismeretlen anyagok veszélyes helyzetet teremthetnek.

• Ügyeljen, hogy abevonati anyagok (festékek), valamint az oldószerek ne jussanak be aszemébe, illetve ne kerüljenek érintkezésbe abőrével. Az említett anyagok véletlenszerű lenyelése esetén azonnal or voshoz kell fordulni.

• A bevonati anyagokkal (fes tékekkel), illetve az oldószerekkel való munkavégzés közben dohányozni tilos. Aszórópisztollyal nem szabad nyílt láng és szikrák közelében dolgozni (szt atikus elektromosság, öngyújtó). Az oldószergőzök bizonyos körülmények között robbanásve szélyesek lehetnek , ezért aszórópisztollyal nem szabad robbanásveszélyes környezetben, illetve forró tárgyak közelében munkát végezni.

• Biztosítani kell, hogy amunkavégzési területen ne legyenek tűzveszélyes folyadékot tartalmazó edények, illetve e gyéb tűzveszélyes anyagok. Amunkaterületen szüksé g esetére tűzoltó készüléknek vagy más tűzoltó berendezésnek kell rendelkezésre állnia.

• A szórópisz tolyt kizárólag arendeltetésének megfelelő célokra szabad használni.

• Ügyeljen, hogy aszórópisztoly ne kerüljön érintkezésbe agresszív anyagokkal (savakkal, lúgokkal, fehérítősze rekkel).

• A szórópisz tolyt ne használja kedvezőtlen külső körülmények (például kedve zőtlen szélirány, 40°C feletti környezeti hőmérséklet stb.) fennállása esetén, valamint emberi fogyasztásra szolgáló termékek (élelmiszerek, gyógyszerek stb.) közelében.

e x t o l C R A F t

EXTOL 1020W

• A szórópisz tollyal való munkavégzés során étkezni és folyadékot fogyasz tani nem szabad.

• Munkavégzés során foglaljon el stabil helyzetet. Amunkavégzés alatt biztosítani kell amunkaterület megfelelő megvilágítását.

• A szórópisztolyt soha ne irányítsa személyek és állatok felé.

• A bevonati anyagok (festékek), valamint az oldószerek maradékát agyártó által megadott, környezetbar át módon kell ártalmatlanítani /hulladék közé helyezni.

XI. Alkalmazott piktogramok és jelek

230 V~ | 50 Hz | 110 W | ∅ 0,8 mm | IP20 max = 300 mL /min

Madal Ba l a.s. • Průmy slová zóna Př íluky 244 • 76 001 Zlín • Cze ch republ ic

Sorozatszám

412112

-1

| 800 ml | 1,3 kg

www.extol.eu

A szórópisztoly használatának megkezdése előtt gyelmesen olvassa el a használati utasítást.

Megfelel az Európai Unióban érvényes követelményeknek.

A szórópisztollyal való munkavégzés közben védőszemüveget, hallásvédő eszközt és a légutakat védő eszközt kell használni.

II. védelmi osz tályú berendezés. Kettős szigetelés.

A szórópisztollyal való munkavégzés közb en megfelelő védőkesz tyűt kell használni.

Megadja a termék gyártási évét és sorsz ámát

XII. Tárolás

Tárolás előtt tisztítsa meg aszórópisztolyt, és hagyja, hogy az oldószer aszórópisztoly részeiről teljesen elpárologjon. A szórópisztolyt célszerűen az eredeti csomagolásban, száraz, gyermekek számára hozzáférhetetlen helyen kell tárolni.

XIII. Ahulladék

Horní frézka

megsemmisítése

A szórópisztoly elek tromos /elektronikus alkatrészeket tartalmaz, ezenk ívül üzemanyagokat is tartalmazhat, amelyek veszélyes hulladéknak számítanak. A2002/96/ EK számú európ ai

irányelv értelmében az elektromos /elektronikus alkatré szeket tartalmazó termékeket nem szabad avegyes hulladék közé dobni, hanem begyűjtő helyen kell leadni, amelyek elvégzik atermék környezetbarát módon tö rténő ártalmatlanítását /hulladék közé helyezését. Abegyűjtő helyekről avárosi /községi hivatalokban lehet tájékoztatást kapni.

XIV. Garanciális idő és garanciális feltételek

GARANCIÁLIS IDŐ

Jótállásra, szavatosságra vonatkozó jogszabályok, rendeletek: 151/2003. (IX.22) Korm. Rendelet; Ptk. 685.§ e) pont; Ptk. 305§ -311/A-ig; 49/2003. (VII. 30.) GKM rendelet. Az említett törvények rendelkezéseivel összhangban aMadal Bal Kft. az Ön által megvásárolt termékre ajótállási jegyen feltüntetett garanciaidőt ad. Az alább megadott garanciális feltételek illetve ajótállási jegyen feltüntetett további feltételek teljesülése esetén atermék javítását aMadal Bal Kft.-vel szerződéses kapcsolatban álló szak szerviz agaranciális időszakban díjmentesen végzi el.

GARANCIÁLIS FELTÉTELEK

1. Az eladó köteles avevő részére átadni arendben

kitöltöt t jótállási jegyet. Ajótállási jegybe minden adatot kitörölhetetlenül, az ér tékesítés időpontjában kell bevezetni.

2. A termék k iválasztásakor a vevőnek át kell gondolnia,

hogy ater mék az általa kívánt tulajdons ágokkal rendelkezik-e. Nem lehet később reklamációs ok, hogy atermék nem felel meg avevő elvárásainak .

3. Garanciális javít ási igény érvényesítésekor a terméket

annak valamennyi tartozékával együtt, lehetőség szerint az eredeti csomagolásban, arendben kitöltött jótállási jegy eredeti példányával és avásárlást igazoló bizonylatt al (blokk vagy számla) együtt kell átadni.

4. Reklamáció, javítási igény esetén aterméket tiszta

állapotban, p ortól és szennyező désektől mentesen,

e x t o l C R A F t

olyan módon becsomagolva kell átadni, hogy atermék szállítás közben ne sérüljön meg.

5. A szerv iz nem felelős ater mékek szállítás közben történő megsérülé séért.

6. A szerviz nem felelős atermékkel együtt beküldött olyan tartozékokkal kapcsolatban, amelyek nem tartoznak atermék alapfelszereléséhez. Kivételt képeznek azok az esetek, amikor atartozékot atermékről atartozék károsodása nélkül nem lehet levenni.

7. A garancia kizárólag anyaghibák, gyártási hibák vagy technológiai feldolgozási hibák miatt bekövetkező meghibásodásokra vonatkozik.

8. A jelen garanciavállalás nem csök kenti atör vényes jogokat, hanem kiegészíti azokat.

9. A garanciális javításokat kizárólag aMadal Bal Kft-vel szerződéses kapcsolatban álló szerviz jogosult elvégezni.

10. A gyártó felelős azért, hog y atermék ateljes garanciális idős zakban –a termék használatára vonatkozó utasítások betar tása esetén –a műszaki adatokban megadott tulajdonságokkal és paraméterekkel rendelkezzen. Agyár tó egyúttal fenntartja atermék kialakításának előzete s figyelmeztetés nélkül történő megváltoz tatására vonatkozó jogát.

11. A garanciális igényjogosultság az alábbi esetekben megszűnik :

(a) a termék használata és karbantartása nem akeze-

lési útmutatóban megadottak szerint történt;

(b) a berendezésen aMadal Bal Kft. előzetes engedélye

nélkül bármilyen beavatkozást végeztek, vagy aberendezés javítását olyan szerviz végezte, amely nem áll szerződéses kapcsolatban aMadal Bal Kft-vel.

vagy nem a rendeltetésének me gfelelő célra használták ;

(d) a termék valamely részegységét nem eredeti

részegységre cserélték;

(e) a termék meghibásodása vagy túlzott mértékű

elhasználódása nem megfelelő karbantar tás miatt következett be;

(f) a termék meghibásodása vagy sérülés e vis major

miatt következett be;

(g) a meghibásodást külső mechanikai hatás, hőha-

tás vagy vegyi hatás okozta;

(h) a termék meghibásodása nem megfelelő

körülmények között tör ténő tárolás vagy nem szakszerű kezelés miatt következett be;

(i) a termék meghibásodása (az adott típusra

nézve) agresszív környezetet jelentő (például poros vag y nagy nedvességt artalmú) környezetben tör ténő használat miat t következett be;

(j) a ter mék használata ame gengedett terheléss-

zint felet ti terheléssel történt;

(k) a garancialevelet vagy atermék megvásárlását

igazoló bizonylatot (blokk vagy számla) bármilyen módon meghamisították.

12. A gyártó nem felelős atermék normál elhasználódásával kapc solatos, illetve a termék nem rendeltetésszerű használata miat t bekövetkező hibákért.

13. A garancia nem vonatkozik a berendezés normál használata következtében várhatóan elhasználó dó elemekre (például alakkozásra, szénkefére, s tb.).

14. A garancia me gadása nem érinti avevők azon jogait, amelyekkel a termékek vásárlásával kapcsolatban külön jogs zabályok alapján rendelkeznek.

GARANCIÁLIS IDŐ ALATTI ÉS GARANCIÁLIS IDŐ UTÁNI SZERVIZELÉS

A termékek javít ását végző szakszer vizek címe, ajavítás ügymenetével kapcsolatos információk aww w.madalbal. hu weboldalon találhatóak meg, illetve aszakszervizek felsorolás a atermék vásárlásának helyén is beszerezhető. Tanácsadással a(1)-297-1277 ügyfélszolgálati telefonszámon állunk ügy feleink rendelkezésére.

e x t o l C R A F t

EXTOL 1020W

EK megfelelőségi nyilatkozat

Madal Bal a.s. •L azy IV/3356, 760 01 Zlín •IČO: 49433717

tanúsítja, hogy az alább megadott típusjelöléssel rendelkező berendezés, működési elve és

kialakítása alapján, amely megegyezik aforgalomba hozott berendezés működési elvével és kialakításával,

teljesíti akormányrendeletben előír t, vonatkozó biztonsági követelményeket. AMadal Bal a.s.

által jóvá nem hagyott módosítások es etén ajelen nyilatkozat érvényét veszti.

Extol CR AFT 412112

Elektromos szórópiszto ly

amelynek ter vezése és gyártása az alábbi sz abványokkal összhangban történt:

EN 50144-2-7; EN 50144-1+A1+A2; EN 61000-3-2+A1+A2; EN 61000-3-3

illetve az alábbi előírásokkal (hatályos szöveg) összhangban történt:

2006/98/EK;

2004/108/EK;

2006/42/EK; 2000/14/EK;

2002/95/EK

Az EK megfelelőségi nyilatkozat kiadás a az alábbi tanúsítványok alapján történt:

HZ 11060551-V1; HZ09080369-001; HZ09080369-V1; HZ 11010234-V1

amelyeket aInter tek Deutschland GmbH (Leinfelden-Echterdingen, Németorsz ág)

és az Intertek Testing Services (Hangzsu, Kína) minőségvizsgáló intézet adott k i.

Horní frézka

Azon év utolsó két számjegye, amelyben aterméket aCE jellel jelölték meg: 09

Zlín 5. 3. 2012

Martin Šenkýř

a részvény társaság igazgatótanácsának tagja

e x t o l C R A F t

EXTOL Craft 412112 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
