Extech MN47 User guide [pl]

www.conrad.pl
Multimetr z automatycznym ustawieniem zakresu Instrukcja Model
obugi
MN47
pomiarowego
Strona 1 z 16
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31
Copyright © Conrad Electronic 2010, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
-
637 Kraków, Polska
www.conrad.pl
Strona 2 z 16
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
Wprowadzenie
Gratulujemy zakupu multimetra MN47, który umożliwia pomiar napięcia stałego i zmiennego, prądu stałego i zmiennego, rezystancji, przepływności, temperatury oraz pozwala
na wykonanie testu diod. Kompetentna obsługa i konserwacja niniejszego przyrządu pomiarowego umożliwia wieloletnie jego użytkowanie.
Bezpieczeństwo
Jeżeli niniejszy symbol znajduje się obok innego symbolu, miejsca odłączenia lub innego urządzenia oznacza to , iż użytkownik powinien przeczytać wyjaśnienia w instrukcji obugi w celu uniknięcia uszkodzeń ciała jak i przyrządu.
Niniejszy symbol ostrzeżenia wskazuje na potencjalnie niebezpieczną sytuację, która, w przypadku jej nie uniknięcia, może spowodować śmierć lub ciężkie obrażenia.
Niniejszy symbol „Uwaga wskazuje na potencjalnie niebezpieczną sytuację, która, w przypadku jej nie uniknięcia, może skutkować uszkodzeniem produktu.
Symbol ten wskazuje użytkownikowi, że do tak oznakowanych portów wejściowych nie wolno podłączać obwodów, których napięcie wzgdem masy przekracza 600V.
Symbol ten obok jednego lub wkszej ilości wyprowadzeń wskazuje, iż wyprowadzenia w czasie normalnej pracy mogą być podłączone do bardzo wysokiego napięcia.
Instrukcje bezpieczeństwa Niniejszy przyrząd pomiarowy został tak skonstruowany, aby zapewnić bezpieczną pracę,
jednak należy go użytkować z zachowaniem ostrożności. Należy ściśle trzymać się podanych niżej reguł w celu zagwarantowania bezpiecznej pracy.
Do miernika nigdy nie przykładać napięcia lub prądu, których wartości
przekraczają podaną wartość szczytową.
www.conrad.pl
Strona 3 z 16
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
Wejściowe wartości
graniczne
Funkcja
Maksymalna wartość
wejściowa
V DC lub
AC
600 V
AC/DC
mA
AC/DC
400 mA
AC/DC
A
AC/DC
10A DC/AC (max. 30s, co 15
minut)
Częstotliwość, rezystancja,
pojemność,
współczynnik trwania impulsu,
dioda,
przepływność,
temperatura
250V
DC/AC
Zachować szczególną ostrożność w czasie pracy z wysokimi napięciami.
Nie przeprowadzać żadnych pomiarów napięcia w przypadku gdy napięcie
przyłożone do gniazda COM a masą jest większe niż 600V.
Nigdy nie przykładać ostrzy pomiarowych miernika do źródeł napięcia, gdy
przełącznik funkcji znajduje się w trybie pomiaru prądu, rezystancji lub testu diod. Postępowanie wbrew temu zaleceniu może prowadzić do uszkodzenia miernika.
W przypadku przeprowadzania pomiaru rezystancji lub testu diod należy
rozładować kondensatory filtrujące źródła prądu i odłączyć zasilanie.
Przed każdym otwarciem pokrywy w celu wymiany bezpieczników lub baterii
wyłączyć zasilanie i odłączyć ostrza pomiarowe.
Nigdy nie używać miernika, gdy pokrywa na jego spodniej stronie jak i pokrywa
baterii lub bezpiecznika nie znajduje się w zapadce lub nie jest odpowiednio zamocowana.
Nie używać miernika, kiedy on sam lub groty pomiarowe wskazują na
uszkodzenia lub w przypadku wystąpienia przypuszczeń miernik nie pracuje w prawidłowy sposób.
Jeżeli przyrząd nie będzie wykorzystywany w sposób przewidziany przez
producenta może dojść do naruszenia funkcji ochronnych przyrządu.
www.conrad.pl
Strona 4 z 16
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
Elementy obugowe i
gniazda
1. Bezstykowy przyrząd do pomiaru napięcia zmiennego
2. Wyświetlacz LCD
3. Przycisk RANGE (zakres)
4. Przycisk MODE (tryb)
5. Przycisk HOLD (zapamiętaj)
6. Przycisk RELATIVE (po równaj)
7. Przełącznik funkcyjny
8. Gniazdo wejściowe „COMujemne
9. Gniazdo wejściowe 10A – dodatnie
10. Gniazdo wejściowe – dodat nie
Symbole i
Przepływ
Słabe baterie
oznaczenia
Test
di
od
HOLD – funkcja zapamiętywania danych Auto – automatyczne ustawienie zakresu pomiarowego AC – prąd zmienny DC – prąd stały REL – funkcja porównania µ – mikro (A) m – mili (V, A) k – kilo (Ohm)
www.conrad.pl
Strona 5 z 16
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
Ω – Ohm
Instrukcje
obugi
Ostrzeżenie! Ryzyko porażenia prądem elektrycznym. Wysokonapięciowe obwody prądu napięcia zmiennego jak i stałego są bardzo niebezpieczne. Ich pomiaru należy dokonywać z
zachowaniem szczególnej ostrożności.
1. W przypadku nie korzystania z miernika jego przełącznik funkcyjny ustawić zawsze na „OFF”.
2. Pojawienie się na wyświetlaczu napisu „OL”, oznacza, że zmierzona wartość
przekracza ustawiony zakres pomiaru. Należy ustawić wyższy zakres
pomia
rowy.
Wskazówka: W niektórych niskich zakresach pomiarowych napięcia stałego i zmiennego w przypadku gdy do przyrządu nie podłączono ostrzy pomiarowych na wyświetlaczu może pojawić się przypadkowa, zmienna wartość. Jest to zjawisko normalne, które jest skutkiem wysokiej czułości wejściowej. Wyświetlacz stabilizuje się i wyświetla konkretną wartość pomiaru po tym jak przyrząd zostanie podłączony do obwodu elektrycznego.
Klawisz „Range” Po pierwszym włączeniu miernika przechodzi on automatycznie do trybu automatycznego
ustawienia zakresu pomiarowego. Ręcznego ustawienia badanego zakresu pomiarowego
można dokonać w następujący sposób:
1. Nacisnąć klawisz „RANGE”. Symbol „Auto” wygaśnie.
2. Nacisnąć klawisz „RANGE” w celu dokonania przeglądu dostępnych zakresów
pomiarowych.
3. Nacisnąć i przytrzymać wciśnięty na 2 sekundy klawisz „RANGE” w celu wyjścia z ręcznego trybu ustawienia zakresu pomiarowego i powrotu do trybu automatycznego.
Wskazówka: Nie stosować ręcznego trybu ustawienia zakresu pomiarowego przy pomiarze pojemności, częstotliwości, przepływności, współczynnika trwania impulsu jak i teście diod.
Klawisz „Hold” Funkcja zapamiętywania danych umożliwia zachowanie zmierzonej przez miernik i
wyświetlonej na ekranie wartości pomiaru.
1. Nacisnąć przycisk „DATA HOLD” w celu zapamiętania na wyświetlaczu LCD wartości pomiaru.
2. Nacisnąć przycisk „DATA HOLD” w celu powrotu do trybu normalnej pracy.
www.conrad.pl
Strona 6 z 16
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
Klawisz „Relative” Funkcja względna umożliwia przeprowadzenie pomiarów względem pewnej zapamiętanej
wartości referencyjnej. Można zapamiętać wartość referencyjną napięcia lub prądu itd. A następnie porównywać z tą wartością rzeczywiste wartości pomiarów. Wyświetlana wartość stanowi różnicę pomiędzy wartością referencyjną a wartością zmierzoną.
1. Każdy pomiar przeprowadzić zgodnie z opisem zawartym w instrukcji obsługi.
2. Nacisnąć klawisz „RELATIVE” w celu zapamiętania wyświetlonej na ekranie
wartości pomiaru. Na wyświetlaczu pojawi się znacznik „REL”.
3. W tym momencie na wyświetlaczu zostanie pokazana różnica pomiędzy wartością
zapamiętaną a
zmierz
oną.
4. Nacisnąć klawisz „RELATIVE” w celu ponownego przejścia do trybu normalnej
pracy.
Bezstykowy detektor napięcia zmiennego Ostrzeżenie: Funkcję NCV sprawdzać zawsze przy znanym obwodzie, będącym pod
napięciem.
1. Pokrętło ustawić w pozycji pomiaru.
2. Górną część miernika umieścić bardzo blisko źródła napięcia, jak
na ilustracji.
3. Jeżeli napięcie jest obecne, górna dioda LED zapala się, a miernik wydaje z siebie sygnał akustyczny.
Wskazówka: Detektor ma bardzo wysoką czułość. Statyczne ładunki elektryczne i inne źródła energii mogą przez przypadek uruchomić czujnik. Należy to bowiem do jego normalnej pracy.
www.conrad.pl
Strona 7 z 16
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
Pomiar napięcia zmiennego Ostrzeżenie: Niebezpieczeństwo porażenia prądem elektrycznym.
Ostrza pomiarowe nie mogą być długo używane w celu styku ze znajdującymi się pod napięciem elementami w niektórych gniazdach
wtyczkowych 240V domowego użytku, ponieważ styki w gniazdach wtyczkowych głęboko osadzone. Jako skutek może być wyświetlenie wartości 0 Volt na wyświetlaczu, podczas gdy w gniazdku rzeczywiście występuje napięcie. Należy upewnić się, czy ostrza pomiarowe dotknęły metalowe styki w gnieździe wtyczkowym, zanim założy się napięcie nie występuje.
Uwaga: Nie dokonywać pomiaru napięcia zmiennego w przypadku włączania lub wyłączania silnika elektrycznego z obwodu. Może dojść do silnych udarów napięciowych, mogących uszkodzić miernik.
1. Przełącznik funkcyjny ustawić na VAC
2. Czarne ostrze pomiarowe podłączyć od strony końcówki bananowej do gniazda COM. Czerwone ostrze pomiarowe podłączyć od strony końcówki bananowej do gniazda V.
3. Czarne ostrze pomiarowe przyłożyć do zerowego końca obwodu elektrycznego.
4. Czerwone ostrze pomiarowe przyłożyć do „gorącego” końca obwodu elektrycznego.
5. Odczytać wartość napięcia z wyświetlacza.
Pomiar napięcia stałego Uwaga: Nie dokonywać pomiaru napięcia stałego w przypadku
włączania lub wyłączania silnika elektrycznego z obwodu. Może dojść do silnych udarów napięciowych, mogących uszkodzić miernik.
1. Przełącznik funkcyjny ustawić na VDC
2. Czarne ostrze pomiarowe podłączyć od strony końcówki bananowej do gniazda masy COM. Czerwone ostrze pomiarowe podłączyć od strony końcówki bananowej do gniazda V.
3. Czarne ostrze pomiarowe przyłożyć do ujemnego bieguna obwodu elektrycznego. Czerwone ostrze pomiarowe przyłożyć do dodatniego bieguna obwodu elektrycznego.
4. Odczytać wartość napięcia z wyświetlacza.
www.conrad.pl
Strona 8 z 16
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
Pomiar rezystancji
Ostrzeżenie: W celu uniknięcia porażenia prądem elektrycznym należy przed przystąpieniem do pomiarów rezystancji odłączyć
miernik od zasilania oraz rozładować wszystkie kondensatory. Wyjąć baterie oraz wyciągnąć kabel sieciowy z gniazda wtyczkowego.
1. Przełącznik funkcyjny ustawić na Ω.
2. Czarne ostrze pomiarowe podłączyć od strony końcówki
bananowej do gniazda masy COM. Czerwone ostrze pomiarowe podłączyć od strony końcówki bananowej do gniazda Ω.
3. Ostrza pomiarowe przyłożyć do przeciwstawnych końców
badanego obwodu lub podzespołów. Najlepiej jeżeli jedna strona mierzonego obwodu zostanie odłączona od zasilania, ażeby reszta obwodu nie zakłóciła wartości mierzonej rezystancji.
4. Odczytać wartość rezystancji z wyświetlacza.
Pomiar prądu stałego i zmiennego Uwaga: Przy prądzie o wartości wyższej niż 10A nie przeprowadzać pomiarów trwających
dłużej niż 30 sekund. Czas trwania pomiarów dłuższy niż 30 sekund może doprowadzić do uszkodzenia mierniki i/lub ostrzy pomiarowych.
Ostrzeżenie: W celu uniknięcia porażenia prądem elektrycznym, nigdy nie należy dokonywać pomiarów prądu w obwodach, których napięcie jest wyższe niż 250 VAC.
1. Czarne ostrze pomiarowe podłączyć od strony końcówki bananowej do gniazda masy COM.
2. Dla pomiarów prądu o wartości do 4000 µA przełącznik funkcyjny ustawić na A, a czerwone ostrze pomiarowe podłączyć od strony końcówki bananowej do gniazda mA/µA.
3. Dla pomiarów prądu o wartości do 400 mA przełącznik funkcyjny ustawić na mA, a czerwone ostrze pomiarowe podłączyć od strony końcówki bananowej do gniazda mA/µA.
4. Dla pomiarów prądu o wartości do 10A przełącznik funkcyjny ustawić na zakres 10A, a czerwone ostrze pomiarowe podłączyć od strony końcówki bananowej do gniazda 10A.
5. Użyć klawisza „MODE” w celu ustawienia prądu zmiennego (AC) lub stałego (DC).
www.conrad.pl
Strona 9 z 16
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl

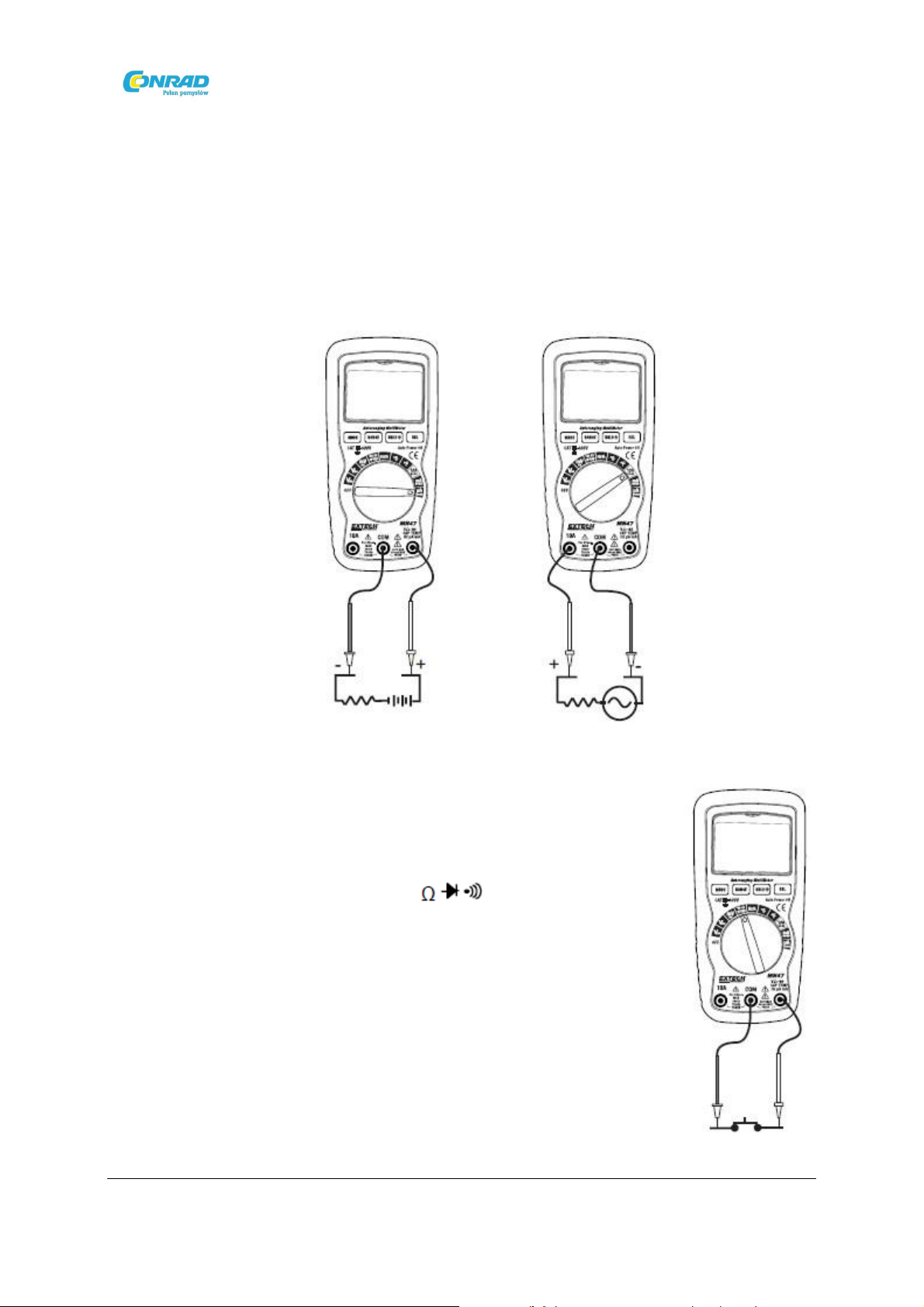

6. Badany obwód prądu odłączyć od zasilania, następnie podłączyć obwód elektryczny do punktów, w którym istnieje potrzeba zmierzenia prądu.
7. Czarne ostrze pomiarowe przyłożyć do ujemnego bieguna obwodu elektrycznego. Czerwone ostrze pomiarowe przyłożyć do dodatniego bieguna obwodu elektrycznego.
8. Ponownie włączyć obwód prądu elektrycznego.
9. Odczytać zmierzoną wartość prądu z wyświetlacza
Test przepływu Ostrzeżenie: W celu uniknięcia porażenia prądem elektrycznym nigdy
nie dokonywać pomiaru przepływu w obwodach lub przewodach elektrycznych znajdujących się pod napięciem.
1. P
rzełączni
k f
unkcyj
ny ustawić na
2. Nacisnąć klawisz MODE w celu ustawienia przepływu.
3. Czarne ostrze pomiarowe podłączyć od strony końcówki bananowej do gniazda masy COM.
4. Czerwone ostrze pomiarowe podłączyć od strony końcówki bananowej do gniazda „dodatniego”.
5. Ostrza pomiarowe przyłożyć do badanego obwodu lub przewodu.
www.conrad.pl
Strona 10 z 16
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
6. Jeżeli rezystancja jest mniejsza niż 30Ω, zabrzmi sygnał dźwiękowy.
Test diody
1. P
rzełączni
k f
unkcyj
ny ustawić na
2. Czarne ostrze pomiarowe podłączyć od strony końcówki bananowej do gniazda masy COM. Czerwone ostrze pomiarowe
podłączyć od strony końcówki bananowej do gniazda .
3. Nacisnąć klawisz MODE w celu wyświetlenia na wyświetlaczu
symbolu .
4. Ostrza pomiarowe przyłożyć do badanej diody. Jeżeli podczas jednego pomiaru diody zostanie wyświetlona wartość, a przy innym „OL”, to z diodą jest wszystko w porządku. Przy polaryzacji zaporowej wyświetli się „OL”. W przypadku obwodów stanowiących zwarcie wyświetli się wartość w okolicy 0V, a przy obwodach stanowiących przerwę dla obydwu polaryzacji zostanie
wyświetlony napis „OL”.
5. Wyświetlona na wyświetlaczu wartość jest wartością napięcia w kierunku
przewodzenia.
Pomiar pojemności Ostrzeżenie: W celu uniknięcia porażenia prądem elektrycznym przed
przystąpieniem do pomiaru należy rozładować kondensator.
1. Przełącznik funkcyjny przełączyć na CAP.
2. Nacisnąć klawisz „MODE” w celu ustawienia pojemności (na wyświetlaczu pojawi się nF lub niższa wartość)
3. Czarne ostrze pomiarowe podłączyć od strony końcówki bananowej do gniazda masy COM. Czerwone ostrze pomiarowe podłączyć od strony końcówki bananowej do gniazda CAP.
4. Czarne ostrze pomiarowe przyłożyć do jednego końca obwodu elektrycznego. Czerwone ostrze pomiarowe przyłożyć do drugiego
końca obwodu pomiarowego.
5. Odczytać zmierzoną wartość pojemności z wyświetlacza
www.conrad.pl
Strona 11 z 16
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
Wskazówka: W przypadku pomiaru wysokich częstotliwości czas stabilizacji końcowej wartości pomiarów trwa kilka sekund.
Pomiar częstotliwości
1. Przełącznik funkcyjny przekręcić na Hz%.
2. Czarne ostrze pomiarowe podłączyć od strony końcówki bananowej do gniazda masy COM. Czerwone ostrze pomiarowe podłączyć od strony końcówki bananowej do gniazda Hz.
3. Czarne ostrze pomiarowe przyłożyć do jednego końca obwodu elektrycznego. Czerwone ostrze pomiarowe przyłożyć do drugiego końca obwodu pomiarowego.
4. Odczytać zmierzoną wartość częstotliwości z wyświetlacza.
Pomiar temperatury
1. Przełącznik funkcyjny przekręcić na °C lub °F.
2. Czujnik temperatury podłączyć do gniazda masy COM oraz do gniazda TEMP.
3. Czujnik temperatury umieścić w wybranym przez siebie miejscu.
4. Odczytać wartość temperatury z wyświetlacza.
www.conrad.pl
Strona 12 z 16
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
Konserwacja
Ostrzeżenie: W celu uniknięcia porażenia prądem elektrycznym przed zdjęciem tylnej strony jak i przed wyciągnięciem pokrywy baterii czy bezpiecznika należy odłączyć ostrza pomiarowe od wszelkich źródeł napięcia.
Ostrzeżenie: W celu uniknięcia porażenia prądem elektrycznym przed umieszczeniem pokryw od baterii i bezpiecznika w zapadce i ich poprawnym zamknięciem nie należy użytkować przyrządu.
Niniejszy multimetr skonstruowano z myślą o jego długoletnim i bezpiecznym użytkowaniu, jednak należy przestrzegać niżej wymienionych instrukcji konserwacji:
1. Utrzymać przyrząd w stanie suchym. W przypadku jego zawilgocenia natychmiast go wysuszyć.
2. Przyrząd należy użytkować i składować w normalnych temperaturach. Ekstremalne temperatury mogą skrócić żywotność podzespołów elektronicznych oraz spowodować deformację, np. stopienie elementów plastikowych.
3. Podczas eksploatacji produktu zachować ostrożność i przezorność. W przypadku spadku przyrządu może dojść do uszkodzenia podzespołów elektronicznych lub obudowy.
4. Miernik utrzymać w stanie czystym. Okazjonalnie obetrzeć obudowę przyrządu wilgotną szmatką. W żadnym wypadku nie używać chemikaliów, środków czyszczących i piorących.
5. Używać wyłącznie nowych baterii zalecanej wielkości i typu. Stare lub słabe baterie należy usunąć, aby nie doszło do ich wycieku i uszkodzenia przyrządu.
6. W przypadku dłuższego składowania miernika należy usunąć baterie w celu zapobiegnięcia uszkodzeniu przyrządu.
Montaż baterii i wskaźnik
baterii
Ostrzeżenie: W celu uniknięcia porażenia prądem elektrycznym, przed otwarciem pokrywy baterii, należy odłączyć ostrza pomiarowe od wszelkich źródeł napięcia.
Wskaźnik baterii
Symbol pokazuje się na wyświetlaczu w momencie, gdy napięcie bateryjne jest za niskie. W momencie jego wyświetlenia należy wymienić baterie.
www.conrad.pl
Strona 13 z 16
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
Wymiana baterii
1. Odłączyć ostrza pomiarowe od miernika
2. Odkręcić śruby krzyżowe, za pomocą których przymocowana jest pokrywa baterii.
3. Usunąć pokrywę bezpiecznika/baterii w celu uzyskania dostępu do baterii.
4. Wymienić baterie 9V uważając przy tym na ich właściwą polaryzację.
5. Nałożyć ponownie pokrywę baterii i zamocować ją.
Użytkownik końcowy jest prawnie zobowiązany do zwrotu zużytych baterii i akumulatorów. Ich utylizacja razem z odpadami pochodzenia domowego jest
zabroniona. Zużyte baterie jak i akumulatory można bezpłatnie oddać w punktach zbiórki
w gminach oraz wszędzie tam gdzie prowadzi się ich sprzedaż. Utylizacja: Przestrzegać obowiązujących przepisów prawnych dotyczących utylizacji
urządzeń pod koniec ich żywotności. Wymiana bezpiecznika
1. Odłączyć ostrza pomiarowe od miernika
2. Odkręcić śruby krzyżowe, za pomocą których przymocowana jest pokrywa
bezpiecznika.
3. Usunąć pokrywę bezpiecznika/baterii w celu uzyskania dostępu do bezpiecznika
4. Usunąć ostrożnie bezpiecznik i osadzić w uchwytach nowy.
5. Stosować wyłącznie bezpieczniki o odpowiedniej wielkości i wartości znamionowej
(0,2A/250V flinke dla zakresu 200 mA, 10A/250V flinke dla zakresu 10A)
6. Nałożyć ponownie pokrywę baterii i zamocować ją.
www.conrad.pl
Strona 14 z 16
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
Funkcja
Zakres
Rozdzielczość
Dokładność
Napięcie stałe (V
DC)
400
mV
0,1
mV
0,5% wartości zmierzonej + 2 miejsca
znaczące
4
V 1
mV
1,2% wartości zmierzonej + 2 miejsca
znaczące
40
V 10
mV
400
V
100
mV
600
V
1
V 1,5% wartości zmierzonej + 2 miejsca
znaczące
Napięcie zmienne
(V
AC) (50/60
Hz)
400
mV
0,1
mV
1,5% wartości zmierzonej + 15 miejsc
znaczących
4
V 1
mV
1,2% wartości zmierzonej + 3 miejsca
znaczące
40
V 10
mV
1,5% wartości zmierzonej + 3 miejsca
znaczące
400
V
100
mV
600
V
1
V 2,0% wartości zmierzonej + 4 miejsca
znaczące
Prąd stały (A
DC)
400
uA
0,1
uA
1,0% wartości zmierzonej + 3 miejsca
znaczące
4000
uA
1
uA
1,5% wartości zmierzonej + 3 miejsca
znaczące
40
mA
10
uA
400
mA
100
uA
10A 1A 2,5% wartości zmierzonej + 5 miejsc
znaczących
Prąd zmienny (A
AC)
400
uA
0,1
uA
1,5% wartci zmierzonej + 5 miejsc
znaczących
4000
uA
1
uA
1,8% wartości zmierzonej + 5 miejsc
znaczących
40
mA
10
uA
400
mA
100
uA
10A 1A 3,0% wartości zmierzonej + 7 miejsc
znaczącycg
Rezystancja
400
Ω
0,1
Ω
1,2% wartości zmierzonej + 4 miejsca
znaczące
4
kΩ
1
Ω
1,0% wartości zmierzonej + 2 miejsca
znaczące
40
kΩ
10
Ω
1,2% wartości zmierzonej + 2 miejsca
znaczące
400
kΩ
100
Ω
4
MΩ
1
kΩ
40
MΩ
10
kΩ
2,0% wartości zmierzonej + 3 miejsca
znaczące
Pojemność
4,000
nF
1
pF 5,0% wartości zmierzonej + 50 miejsc
znaczących
40,00
nF
10
pF
5,0% wartości zmierzonej + 7 miejsc
znaczących
400,0
nF
0,1
nF
3,0% wartości zmierzonej + 5 miejsc
znaczących
4,000
uF
1
nF 40,00
uF
10
nF
100,0
uF
0,1
uF
5,0% wartości zmierzonej + 5 miejsc
znaczących
Zakresy pomiarowe – dane
techniczne
Wskazówka:
Dokładność składa się z dwóch elementów:
(% wartości zmierzonej) – jest to dokładność układu pomiarowego
(+ ilość miejsc znaczących) – jest dokładność przetwornika analogowo-cyfrowego
Podana dokładność obowiązuje dla zakresu temperatur 18-28°C (65-83°F) i wilgotności powietrza mniejszej niż 70%.
www.conrad.pl
Strona 15 z 16
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
Funkcja
Zakres
Rozdzielczość
Dokładność
Częstotliwość
9,999
Hz
0,001
Hz
1,5% wartości zmierzonej + 5 miejsc
znaczących
99,99
Hz
0,01
Hz
999,9
Hz
0,1
Hz
1,2% wartości zmierzonej + 3 miejsca
znaczące
9,999
kHz
1
Hz 99,99
kHz
10
Hz
999,9
kHz
100
Hz
9,999
MHz
1
kHz
1,5% wartości zmierzonej + 4 miejsca
znaczące
Współczynnik trwania
impulsu
0,1% -
99,99%
0,1%
1,2% wartości zmierzonej + 2 miejsca
znaczące
Temperatura
-20°C~+760°C
1°C
3,0% wartości zmierzonej +
5°C/9°F
-4°F~+1400°F
1°F
Test
diody
0,3 mA
typowo
1
mV
10% wartości zmierzonej + 5 miejsc
znaczących
Wyświetlacz
4000-punktowy z wskaźnikiem funkcji i wietleniem tła tylnego
Przekroczenie zakresu pomiarowego
Napis „OL” Automatyczne wyłączenie
Po ok. 15 minutach braku aktywności
Polaryzacja
Automatycznie (dla wartości dodatnich brak znaku, dla wartości ujemnych znak „-„)
Impedancja wejściowa
> 1 MΩ
Szerokość pasma
45 Hz – 450 Hz
Spadek napięcia
200 mV
Alarm akustyczny
Akustyczna wartość graniczna: poniżej 30 Ω, prąd < 0,3 mA
Prędkość pomiaru
Nominalnie 2 razy na sekundę
Wskaźnik baterii
Jeżeli wartość napięcia bateryjnego spada poniżej wartości granicznej pojawia się napis „BAT”
Bateria
1 x 9V (NEDA 1604) IEC 6F22
Bezpieczniki
Zakres mA, uA: 0,5 mA/250V Linke Zakres A: 10A/250V flinke
Ogólne dane
techniczne
www.conrad.pl
Strona 16 z 16
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
Temperatura pracy
0°C do 50°C (32°F do 122°F)
Temperatura składowania
-20°C do 60°C (-4°F do 140°F)
Wilgotność powietrza pracy
< 70%
Wilgotność powietrza składowania
< 80% Wysokość pracy n.p.m.
Maksymalnie 2000 m
Waga
255 g
Wymiary
150x70x48 mm (5,9’’x2,8’’x1,9’’)
Bezpieczeństwo
Niniejszy przyrząd jest przewidziany do użytkowania
wewnątrz pomieszczeń i ze względu na użytkownika spełnia II klasę ochronności poprzez podwójną izolację
zgodnie z EN61010-1. CAT II 600V
Loading...
