Gebruikershandleiding
Extech EX830 echte RMS 1000 Amp
klemmeter met IR thermometer
Gepatenteerd
Inleiding
Gefeliciteerd met uw aankoop van deze Extech EX830 echte RMS 1000A klemmeter.
Deze meter meet AC/DC spanning, AC/DC stroom, weerstand, elektrische capaciteit,
frequentie, werkingscyclus, diodetest, continuïteit, Type K thermokoppel temperatuur en
contactloze IR temperatuur. Het correct gebruik en onderhoud van deze meter zal
jarenlang een betrouwbare service leveren.
Veiligheid
Internationale veiligheidssymbolen
Dit symbool, naast een ander symbool of terminal, geeft aan dat de gebruiker de
handleiding moet raadplegen voor verdere informatie.
Dit symbool, naast een terminal, geeft aan dat, onder normaal gebruik, gevaarlijke
spanning aanwezig kan zijn.
Dubbele isolatie
VEILIGHEIDSRICHTLIJNEN
• Overschrijd het maximum toelaatbaar invoerbereik niet bij om het even welke functie.
• Dien geen spanning toe aan de meter wanneer de weerstandsfunctie is geselecteerd.
• Stel de functieschakelaar in op UIT wanneer u de meter niet gebruikt.
• Verwijder de batterij indien de meter voor langer dan 60 dagen wordt opgeborgen.
WAARSCHUWINGEN
• Stel de functieschakelaar in op de geschikte positie voordat u meet.
• Tijdens het meten van Volts stel de meter niet in op de stroom/weerstand-modussen.
• Meet geen stroom op een circuit waar de spanning 600V overschrijdt.
• Voor het wijzigen van bereiken ontkoppel altijd eerst de testkabel van het geteste
circuit.
Functie Maximum invoer
A AC, ADC 1000A DC/AC
V DC, V AC 600V DC/AC
Weerstand, elektrische capaciteit, frequentie, diodetest 250V DC/AC
Type K temperatuur 60V DC, 24V AC
2
EX830-EU-NL V5.0 3/09
WAARSCHUWINGEN
• Onjuist gebruik van deze meter kan schade, schokken, letsel of de dood veroorzaken.
Lees en begrijp deze gebruikershandleiding voordat u de meter gebruikt.
• Verwijder altijd eerst de testkabels voordat u de batterij of de zekeringen vervangt.
• Controleer de toestand van de testkabels en de meter op schade voordat u de meter
gebruikt. Repareer of vervang elke vorm van schade voor gebruik.
• Wees uiterst voorzichtig als u metingen uitvoert waarbij de spanningen groter zijn dan
25VAC rms of 35VDC. Dit soort spanningen wordt aanzien als gevaar voor schokken.
• Ontlaad altijd condensatoren en haal de stroom van het geteste apparaat af voordat u
diode-, weerstands- of continuïteitstesten uitvoert.
• Spanningcontroles op elektrische rails kunnen moeilijk en misleidend zijn omwille van
de onzekerheid van de aansluiting met de ingebouwde elektrische contacten. Andere
middelen moeten worden aangewend om zeker te zijn dat de terminals niet actief zijn.
• Als de uitrusting wordt gebruikt op een manier niet bepaald door de fabrikant, is het
mogelijk dat de bescherming geleverd door de uitrusting beschadigd wordt.
• Dit apparaat is geen speelgoed en mag zich niet binnen het bereik van kinderen
bevinden. Het bevat gevaarlijke voorwerpen en kleine onderdelen die kinderen
kunnen inslikken. In het geval een kind iets inslikt, neem onmiddellijk contact op met
een arts.
• Laat geen batterijen of verpakkingsmaterialen zonder toezicht achter; ze kunnen een
gevaar vormen voor kinderen indien ze deze gebruiken als speelgoed.
• In het geval het toestel voor lange periode niet wordt gebruikt, verwijder de batterijen
om lekkage te voorkomen.
• Vervallen of beschadigde batterijen kunnen cauterisatie veroorzaken indien deze in
contact komen met de huid. Gebruik daarom altijd geschikte handschoenen.
• Zorg ervoor dat de batterijen niet kortgesloten worden. Gooi geen batterijen in vuur.
• Kijk niet rechtstreeks in of richt de laserpointer niet naar een oog. Zichtbare
laserstralen van laag vermogen veroorzaken in normale omstandigheden geen
gevaar, maar kunnen een potentieel gevaar vormen indien ze gedurende lange
perioden rechtstreeks worden bekeken.
3
EX830-EU-NL V5.0 3/09
Beschrijving
Meterbeschrijving
1. Stroomklem
2. Openingsmechanisme van de klem
3. Knop voor kortstondige opslag van gegevens
4. Modus
5. Piek
6. Bereik
7. DCA Zero (alleen EX830)
8. MIN/MAX
9. LCD weergave met achtergrondverlichting
10. Ingangsaansluitingen voor testkabels
11. IR thermometer en laserpointer (achterkant)
12. Achtergrondverlichtingsknop
13. Laserpointerknop
14. Functieschakelaar
Beschrijving displaysymbolen
HOLD Kortstondige opslag van gegevens
Minteken Display negatieve meting
0 tot 3999 Display meetcijfers
ZERO Zero
P Piekwaarde
AUTO Automatisch bereikmodus
DC/AC Wisselstroom / gelijkstroom
MAX Maximum meting
MIN Minimum meting
Lege Batterij
mV of V Milli-volts of Volts (Spanning)
Ω Ohms (Weerstand)
A Amperes (Stroom)
F Farad (Elektrische capaciteit)
Hz Hertz (Frequentie)
o
F en oC Fahrenheit en Celsius eenheden (Temperatuur)
n, m, μ, M, k Eenheid van meet prefixen: nano, milli, micro, mega en kilo
)
)
•
) Continuiteïtstest
Diodetest
Laserpointer
4
EX830-EU-NL V5.0 3/09
Werking
OPMERKINGEN: Lees en begrijp alle waarschuwingen en voorzorgsmaatregelen in
deze handleiding voordat u deze meter gebruikt. Stel de functieschakelaar in op de UIT
positie als u de meter niet gebruikt.

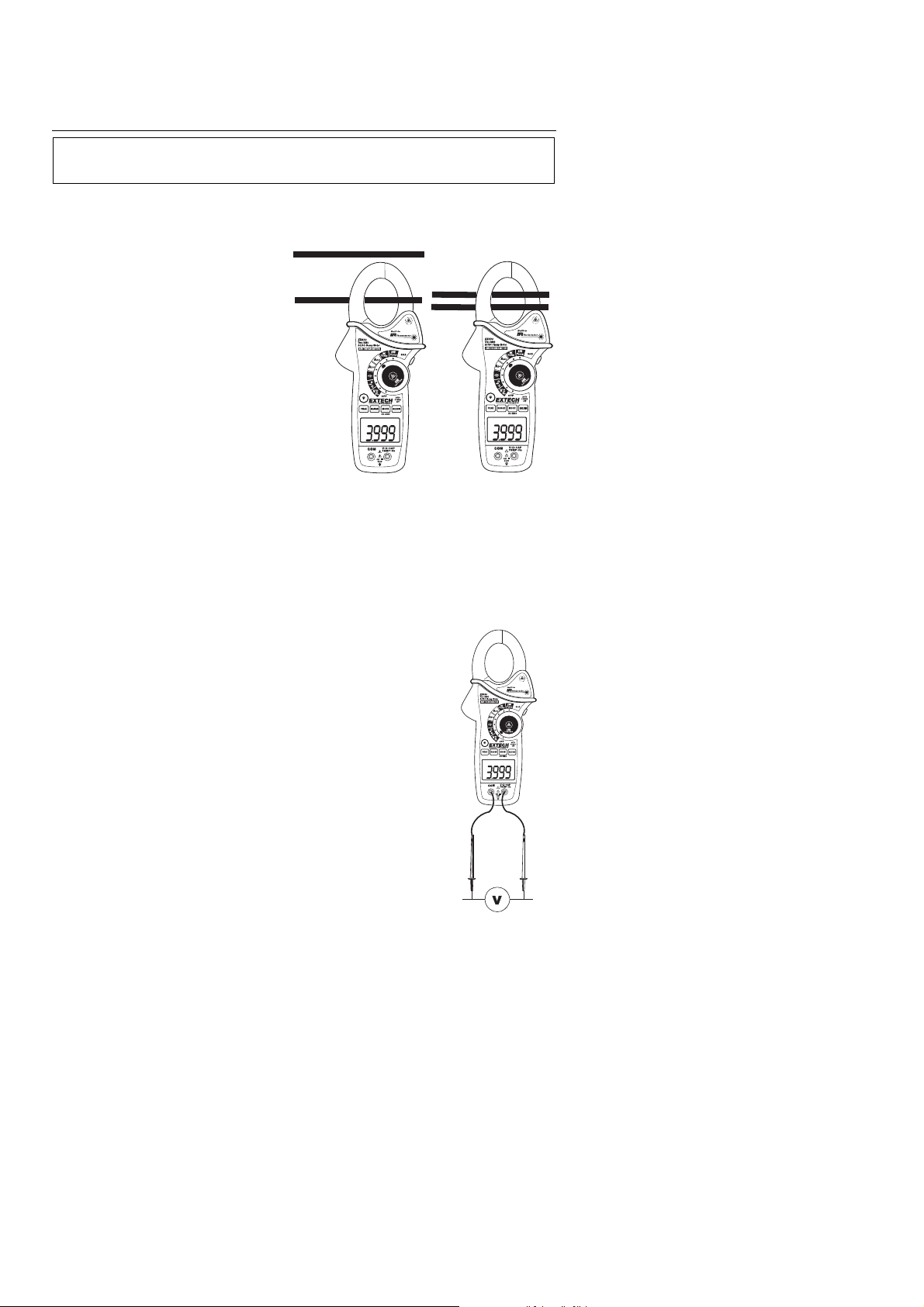

AC stroommetingen
WAARSCHUWING: Zorg ervoor dat de testkabels zijn losgekoppeld van de meter voordat
u metingen met de stroomklem uitvoert.
1. Stel de functieschakelaar in op
het A
AC of ADC bereik.
2. Druk op het mechanisme om de
bek te openen. Omring één
stroomgeleider volledig. Voor een
optimaal resultaat, centreer de
stroomgeleider in de bek.
3. De LCD van de klemmeter zal de
meting weergeven.
DCA ZERO
De DC Zero functie verwijdert offset-
waarden en verbetert de
nauwkeurigheid voor DC
stroommetingen. Kies ADC om een
zero uit te voeren. Zorg ervoor dat er
Correct
geen stroomgeleider in de bek aanwezig is:
1. Druk op de DC ZERO knop om het display op nul te zetten. “ZERO” zal op het display
verschijnen. De offset-waarde is nu opgeslagen en verwijderd uit alle metingen.
2. Druk op de DC ZERO knop om de opgeslagen waarde weer te geven. “ZERO” zal
knipperen en de opgeslagen waarde wordt weergegeven.
3. Om deze modus te verlaten, druk op de ZERO knop en houd deze ingedrukt totdat
"ZERO" van het display verdwijnt.
Incorrect
AC/DC spanningsmetingen
1. Voeg de zware testkabel in de negatieve COM terminal en de
rode testkabel in de positieve V terminal.
2. Stel de functieschakelaar in op de V
3. Druk op de MODE knop om AC of DC spanning te selecteren
(Alleen de EX830).
4. Sluit de testkabels in parallel aan het geteste circuit.
5. Lees de spanningsmeting af op het LCD display.
AC of VDC positie.
5
EX830-EU-NL V5.0 3/09
Weerstandsmetingen
Opmerking: Verwijder het vermogen voordat u weerstandsmetingen
uitvoert.
1. Voeg de zware testkabel in de negatieve COM terminal en de rode
testkabel in de positieve Ω terminal.
2. Stel de functieschakelaar in op de Ω positie.
3. Plaats de testsondetips op het geteste circuit of component.
4. Lees de weerstand af op het LCD display.
Elektrische capaciteitsmetingen
WAARSCHUWING: Om elektrische schokken te voorkomen, ontlaad
1. Stel de functieschakelaar in op de
2. Voeg de banaanstekker van de zwarte testkabel in de negatieve
COM aansluiting en de banaanstekker van de rode testkabel in de pos
itieve CAP aansluiting.
3. Druk op MODE om eventuele elektrische capaciteit te wissen.
4. Plaats de testsondetips op het geteste circuit.
5. Lees de elektrische capaciteitswaarde af op het display.
6. Het display zal het correcte decimaal teken en waarde aangeven.
de geteste condensator voordat u metingen
uitvoert. Verwijder en ontlaad de condensator
als “dISC” op het display verschijnt.
capaciteitspositie.
Ù
Opmerking: Bij zeer grote waarden van capaciteitsmetingen kan het
enkele minuten duren alvorens de finale meting zich
stabiliseert.
Frequentiemetingen
1. Stel de functieschakelaar in op de V Hz positie.
2. Druk en houd de MODE knop ingedrukt om de frequentiefunctie (Hz) t
e selecteren. "k Hz” zal op het display verschijnen.
3. Voeg de banaanstekker van de zwarte testkabel in de negatieve COM
aansluiting en de banaanstekker van de rode testkabel in de positiev
e Hz aansluiting.
4. Plaats de testsondetips op het geteste circuit.
5. Lees de frequentiewaarde af op het display.
6. Het display zal het correcte decimaal teken en waarde aangeven.
7. Druk en houd de MODE knop nogmaals ingedrukt om terug te keren
naar de spanningmodus.
6
CAP
Hz
EX830-EU-NL V5.0 3/09
Type K temperatuurmetingen
1. Stel de functieschakelaar in op de K Temp positie.
2. Voeg de temperatuursonde in de negatieve COM en de positieve
TEMP aansluiting, houd hierbij rekening met de polariteit.
3. Plaats de temperatuursondetip tegen het geteste apparaat. Houd
de sonde tegen het geteste gedeelte totdat de meting stabiliseert.
4. Lees de temperatuur af op het display. Het display zal het correcte
decimaal teken en waarde aangeven.
WAARSCHUWING: Om elektrische schokken te vermijden, zorg ervoor
dat de thermokoppelsonde is losgekoppeld voordat u de meter instelt op
een andere meetfunctie.
Opmerking: De meter geeft “OL” weer en piept bij een open ingang of
een temperatuur buiten bereik.
Opmerking: Zie de “Temperatuureenheden” alinea hoe °F of °C te
selecteren
Opmerking: Het temperatuurbereik van de meegeleverde thermokoppelsonde is 20 tot
250°C (-4 tot 482°F).
Continuïteitsmetingen
1. Voeg de zware testkabel in de negatieve COM terminal en de rode testkabel in de
positieve Ω terminal.
2. Stel de functieschakelaar in op de
3. Druk op de MODE knop om continuïteit
worden gewijzigd wanneer u op de MODE knop drukt.
4. Plaats de testsondetips op het geteste circuit of component.
5. Als de weerstand < 40Ω is, zult u een geluid horen.
•))) positie.
)
)
•
) te selecteren. De displaysymbolen
Diodetest
1. Voeg de banaanstekker van de zwarte testkabel in de negatieve COM aansluiting en
de banaanstekker van de rode testkabel in de positieve aansluiting.
2. Stel de functieschakelaar in op de positie. Druk op de MODE knop om indien
nodig de diodefunctie te selecteren (het diodesymbool wordt in de diodetestmodus
op het display weergegeven).
3. Plaats de testsondetips tegen de geteste diode of halfgeleiderovergang. Bekijk de
meting op de meter.
4. Draai de polariteit van de testkabels om door de rode en zwarte kabels om te draaien.
Bekijk deze meting.
5. De diode of overgang kunnen als volgt worden geëvalueerd:
Als één meting een waarde (over het algemeen 0,400V tot 0,900V) weergeeft en
de andere meting geeft OL weer dan is de diode goed.
Als beide metingen OL weergeven is het apparaat open.
Als beide metingen zeer klein of ‘0’ zijn is het toestel kortgesloten.
7
EX830-EU-NL V5.0 3/09
Contactloze infraroodtemperatuurmetingen
1. Stel de functieschakelaar in op de IR Temp positie.
2. Richt de infraroodsensor (achterzijde van de meter)
naar het te meten oppervlak.
3. Druk op de knop op het midden van de
functieschakelaar om de laserpointer in te
schakelen en bepaal het te meten oppervlaktepunt.
4. Het te meten oppervlaktegebied moet groter zijn
dan de puntgrootte zoals bepaald door de spotratio afstand specificatie.
5. Lees de temperatuur af op het display.
Opmerking: Zie de “Temperatuureenheden” alinea hoe °F
of °C te selecteren
WAARSCHUWING: Kijk niet rechtstreeks in of richt de
laserpointer niet naar een oog. Zichtbare laserstralen van laag
vermogen veroorzaken in normale omstandigheden geen
gevaar, maar kunnen een potentieel gevaar vormen indien ze
gedurende lange perioden rechtstreeks worden bekeken.
IR punt-naar-afstand diagram
De spot-ratio afstand van 8:1 bepaalt de grootte van het gemeten oppervlaktegebied met
betrekking tot de afstand van de meter ten opzichte van het oppervlak.
Opmerkingen omtrent de IR Meting
1. Het te testen voorwerp moet groter zijn dan de puntgrootte (doel) berekend door het
gezichtsvelddiagram.
2. Als het oppervlak van het te testen voorwerp bedekt is met ijs, olie, roet, enz. reinig
deze dan eerst voordat u metingen uitvoert.
3. Indien het oppervlak van een voorwerp fel weerspiegelend is, breng kleefband of
matte zwarte verf aan het oppervlak voordat u meet.
4. Het is mogelijk dat de meter geen nauwkeurige metingen uitvoert door doorzichtige
oppervlakken zoals glas.
5. Stoom, stof, rook, enz. kunnen het meten belemmeren.
6. Om een hotspot te vinden, richt de meter buiten het interesseveld en scan daarna
overdwars (in een op- en neerwaartse beweging) totdat de hotspot is gevonden.
8
EX830-EU-NL V5.0 3/09
Kortstondige opsl ag van gegevens
Om het LCD display vast te zetten, druk op de HOLD knop. Terwijl de opslag van
gegevens actief is, verschijnt het HOLD symbool op de LCD. Druk nogmaals op de HOLD
knop om terug te keren naar de normale werking.
Piek vasthouden
De piekvasthoudfunctie registreert de piek van de AC of DC spanning of stroom. De meter kan zowel
negatieve als positieve pieken, met een tijdspanne van 1 milliseconde, registreren.
1. Stel de functieschakelaar in op de A of V positie.
2. Druk op de MODE knop om AC of DC te selecteren.
3. Wacht totdat het display is gestabiliseerd.
4. Druk en houd de PEAK knop ingedrukt totdat "CAL” op het display verschijnt. Deze
procedure zal het geselecteerde bereik op nul zetten.
5. Druk op de PEAK knop en Pmax wordt op het display weergegeven.
6. Het display wordt geüpdatet telkens een hogere positieve piek wordt gemeten.
7. Druk nogmaals op de PEAK knop en Pmin wordt op het display weergegeven. Het
display wordt geüpdatet en geeft de laagste negatieve piek weer.
8. Om terug te keren naar de normale werking, druk en houd de PEAK knop ingedrukt
totdat de Pmin of Pmax indicator is uitgeschakeld.
Opmerking: Als de positie van de functieschakelaar is gewijzigd na een ijking moet de
piekvasthoudijking worden herhaald voor deze nieuw gekozen functie.
MAX/MIN
1. Druk op de MAX-MIN knop de MAX/MIN registratiemodus te activeren. Het
displaysymbool "MAX” zal verschijnen. De meter zal de maximum meting weergeven
en vasthouden. Deze waarde wordt telkens geüpdatet wanneer een nieuwe “max”
wordt geregistreerd.
2. Druk op de MAX/MIN knop. Het displaysymbool "MIN” zal verschijnen. De meter zal
de minimum meting weergeven en vasthouden. Deze waarde wordt telkens
geüpdatet wanneer een nieuwe “min” wordt geregistreerd.
3. Druk op de MAX/MIN knop en een knipperend “MAX MIN” zal verschijnen. De meter
zal de actuele meting weergeven maar zal ook verder doen met het updaten en
opslaan van de max en min metingen.
4. Om de MIN/MAX modus te verlaten, druk en houd de MAX/MIN knop gedurende 2
seconden ingedrukt.
Temperatuu reenheden (˚F / ˚C)
De keuzeschakelaar van de temperatuureenheid bevindt zich in
het batterijcompartiment. Om de eenheid te wijzigen, verwijder
het batterijdeksel, haal de batterij uit en stel de schakelaar in op
de gewenste eenheid.
LCD achtergrondverlichtingsknop
De LCD is uitgerust met achtergrondverlichting voor helderder
zicht, vooral in halfduistere ruimten. Druk op de
achtergrondverlichtingsknop om de achtergrondverlichting in te
schakelen. Druk nogmaals op deze knop om de
achtergrondverlichting uit te schakelen.
Automatische uitschakeling
Om de levensduur van de batterij te verlengen wordt de meter automatisch uitgeschakeld
na ongeveer 25 seconden. Om de meter opnieuw in te schakelen, draai de
functieschakelaar eerst naar de OFF positie en dan naar de gewenste functiepositie.
9
EX830-EU-NL V5.0 3/09
Onderhoud
WAARSCHUWING: Om elektrische schokken te voorkomen, ontkoppel de meter van
gelijk welk circuit, verwijder de testkabel van de ingangsterminals en zet de meter UIT
voordat u de behuizing opent. Gebruik de meter niet met een open behuizing.
Reiniging en Opslag
Veeg de behuizing regelmatig schoon met een vochtige doek en een mild
schoonmaakmiddel, gebruik geen schuurmiddelen of oplosmiddelen. Verwijder de batterij
en berg de meter op indien deze voor langer dan 60 dagen niet wordt gebruikt.
Vervanging van de Batterij
1. Verwijder de kruiskopschroef die het batterijdeksel aan de achterzijde afsluit.
2. Open het batterijcompartiment
3. Vervang de 9V batterij
4. Sluit het batterijcompartiment
U, als de eindgebruiker, bent wettelijk verbonden (Batterij-voorschrift) om alle
gebruikte batterijen en accumulatoren in te leveren; deze weggooien met het
huishoudelijk afval is verboden!
U kunt uw gebruikte batterijen / accumulatoren inleveren bij de inzamelpunten
van uw gemeente of overal waar batterijen / accumulatoren worden verkocht!
Verwijdering:
verwijdering van het toestel aan het einde van zijn levensduur.
Volg de geldige wettelijke aanwijzingen wat betreft de
10
EX830-EU-NL V5.0 3/09
Technische beschrijving
Functie Bereik & Resolutie Nauwkeurigheid (% van meting + cijfers)
AC stroom
50/60 Hz
DC stroom
AC spanning
50/60Hz
DC spanning
Weerstand
Elektrische
capaciteit
Frequentie
400,0 AAC ± (2,5% + 8c)
1000 AAC ± (2,8% + 5c)
400,0 ADC ± (2,5% + 5c)
1000 ADC ± (2,8% + 5c)
400,0 mVAC ± (1,0% + 10c)
4,000 VAC
40,00 VAC
400,0 VAC
600 VAC ± (2,0% + 5c)
400,0 mVDC ± (0,8% + 2c)
4,000 VDC
40,00 VDC
400,0 VDC
600 VDC ± (2,0% + 2c)
400,0Ω
4,000kΩ
40,000kΩ
400,0kΩ
4,000MΩ
40,00MΩ
4,000nF ± (5,0% + 30c)
40,00nF ± (5,0% + 20c)
400,0nF
4,000µF
40,00µF
400,0µF ± (4,0% + 10c)
4,000mF ± (10% + 10c)
40,00mF onbepaald
4.000kHz ± (1,5% + 2c)
Gevoeligheid: 100V (<50Hz); 50V (50 tot 400Hz); 5V (401Hz tot
4000Hz)
± (1,5% + 5c)
± (1,5% + 2c)
± (1,0% + 4c)
± (1,5% + 2c)
± (2,5% + 3c)
± (3,5% + 5c)
± (3,0% + 5c)
11
EX830-EU-NL V5.0 3/09
Nauwkeurigheid (% van meting +
Functie Bereik & resolutie
Temperatuur
(type-K)
Temp
(IR)
-4 tot 1400oF ± (3%meting + 9oF)
-20 tot 760
o
-58 tot -4°F ± 9 °F
-4 tot 518°F
C ± (3% meting + 5oC)
cijfers)
±2.0% meting of
± 4°F welke ook > is
-50 tot -20°C ±5°C
-20 tot 270°C
±2,0% meting of
± 2°C welke ook > is
Bekopening klem Circa 43mm (1,7")
Display 3-3/4 cijfers (4000 tellingen) achtergrondverlichting LCD
Continuïteitscontrole Drempel 40Ω; Teststroom < 0.5mA
Diodetest Teststroom van 0,3mA typisch;
Open circuit spanning < 3VDC typisch
Lege batterij-indicator Batterijsymbool wordt weergegeven
Buiten bereikindicatie ‘OL’ display
Meetsnelheid 2 metingen per seconde, nominaal
PEAK Registreert pieken >1ms
Thermokoppelsensor Type K thermokoppel nodig
IR spectrale reactie 6 tot 16µm
IR stralingsvermogen 0,95 vast
IR afstandsratio 8:1
Ingangsimpedantie 10MΩ (VDC en VAC)
AC bandbreedte 50 tot 400Hz (AAC en VAC)
AC respons Echte rms (AAC en VAC)
Amplitudefactor 3,0 in 40A en 400A bereiken, 1,4 in 1000A bereik (50/60Hz
en 5% tot 100% van bereik)
Bedrijfstemperatuur 5°C tot 40°C (5°F tot 104°F)
Opslagtemperatuur -20°C tot 60°C (-4°F tot 140°F )
Bedrijfsvochtigheid Max 80% aan 31ºC (87ºF) en vermindert lineair tot 50% aan
40ºC (104ºF)
Opslagvochtigheid <80%
Bedrijfshoogte maximum 2000meters (7000ft.)
Batterij Een (1) 9V Batterij (NEDA 1604)
Auto. uitschakeling Na circa. 25 minuten
Afmetingen & Gewicht 270x110x50mm (10,6x4,3x2”); 386g (13,6 oz.)
Veiligheid Voor binnenshuis en conform de verplichtingen voor
dubbele isolatie tot IEC1010-1 (2001): EN61010-1 (2001)
Overspanningscategorie III 600V en categorie II 1000V,
Vervuilingsgraad 2.
Patentnummer V.S. Patent 7163336
Kopierecht © 2009 Extech Instruments Corporation
Alle rechten voorbehouden met inbegrip van de volledige of gedeeltelijke reproductie in gelijk welke
vorm.
12
EX830-EU-NL V5.0 3/09
Loading...
