Miernik cęgowy Extech EX810, CAT III 600 V

Instrukcja obsługi

Numer produktu: 121643

Strona 1 z 13

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

Strona 2 z 13

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

Opis produktu

Opis miernika

1. Cęgi

2. Przycisk otwierający cęgi

3. Podświetlenie

4. PEAK

5. RANGE

6. Wyświetlacz LCD

7. Wtyki wejściowe przewodu testowego

8. Termometr na podczerwień IR i wskaźnik laserowy

(tył)

9. HOLD

10. Przycisk wskaźnika laserowego

11. Przełącznik funkcji

12. MIN/MAX

13. Tryb

Opis ikon wyświetlacza

HOLD Funkcja „zamrażania” danych na

wyświetlaczu

Znak minus Wyświetlacz odczytu ujemnego

0 do 3999 Cyfry pomiarów wyświetlacza

ZERO Zerowanie wskazań

P Wartość szczytowa

AUTO Tryb z automatycznym wyborem zakresu

DC/AC Prąd stały/ prąd zmienny

Strona 3 z 13

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

UWAGI:

Przed użyciem przyrządu należy uważnie przeczytać wszystkie ostrzeżenia i oświadczenia

MAX Odczyt wartości maksymalnej

MIN Odczyt wartości minimalnej

Niski poziom naładowania baterii

mV lub V Miniwolty lub wolty (napięcie)

Ω Omy (opór)

A Ampery (natężenie prądu)

F Farad (pojemność )

Hz Herce (Częstotliwość)

ºF i ºC Stopnie Fahrenheita i Celsjusza (temperatura) (tylko model EX730)

n, m, μ, M, k Jednostki prefiksów pomiaru: nano, mini, mikro, mega i kg

Test ciągłości

Test diody

Wskaźnik laserowy

Obsługa

dotyczące ostrożności w niniejszej instrukcji. Kiedy miernik nie jest używany, należy ustawić

przełącznik wyboru funkcji w pozycji OFF.

Strona 4 z 13

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

Pomiary prądu zmiennego

OSTRZEŻENIE: Przed przeprowadzeniem pomiarów szczypcami, należy upewnić się, że przewody

pomiarowe są odłączone od miernika

1. Należy przestawić przełącznik

funkcji na zakres AAC lub ADC

2. Należy nacisnąć spust aby otworzyć

kleszcze cęgowe. Całkowicie

podłączyć tylko jeden przewód. Aby

otrzymać jak najlepsze wyniki,

należy ustawić przewód w środku

kleszczy.

3. Wyświetlacz LCD miernika

cęgowego pokaże odczyt.

Prawidłowo Źle

Pomiary napięcia prądu stałego/zmiennego AC/DC

1. Włożyć czarny przewód pomiarowy do ujemnego terminala

COM, a czerwony przewód pomiarowy do terminala dodatniego V.

2. Ustawić przełącznik funkcji do pozycji VAC lub VDC.

3. Użyć przycisku MODE, aby wybrać napięcie prądu zmiennego

lub stałego (EX830).

4. Połączyć przewody pomiarowe równolegle do obwodu na

którym przeprowadzany jest test.

5. Odczytać pomiar napięcia na wyświetlaczu LCD.

Strona 5 z 13

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

Pomiary rezystancji

Uwaga: Przed przeprowadzeniem pomiarów rezystancji należy odłączyć

zasilanie

1. Włożyć czarny przewód pomiarowy do ujemnego terminala COM, a

czerwony przewód pomiarowy do dodatniego terminala

2. Nastawić przełącznik funkcji do pozycji Ω.

3. Dotknąć końcówki testowe sondy w poprzek obwodu lub badanego komponentu.

4. Odczytać rezystancję na wyświetlaczu LCD.

Pomiary pojemności

OSTRZEŻENIE: Aby uniknąć porażenia prądem, należy rozładować testowany kondensator przed

pomiarem. Jeśli na wyświetlaczu pojawi się komunikat „dISC” należy odłączyć i rozładować

kondensator.

1. Ustawić przełącznik funkcji na pozycji .

2. Włożyć wtyczkę typu chinch czarnego przewodu pomiarowego do

ujemnego gniazda COM i wtyczkę typu chinch czerwonego przewodu

pomiarowego do dodatniego gniazda CAP.

3. Nacisnąć MODE aby wyzerować jakąkolwiek przypadkową pojemność.

4. Dotknąć końcówkami sondy w poprzek testowanej części.

5. Odczytać wartość pojemności na wyświetlaczu.

6. Wyświetlacz wskaże właściwy przecinek dziesiętny i wartość.

Uwaga: Dla bardzo dużych wartości pomiaru pojemności ustabilizowanie

ostatecznego odczytu może zając kilka minut.

Strona 6 z 13

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

Pomiary częstotliwości

1. Ustawić przełącznik funkcji do pozycji V Hz.

2. Nacisnąć i przytrzymać przycisk MODE aby wybrac funkcję

Częstotliwoąci (Hz). Na wyświetlaczu pojawi się komunikat „k Hz”.

3. Włożyć wtyczkę typu chinch czarnego przewodu pomiarowego do

ujemnego gniazda COM i wtyczkę typu chinch czerwonego przewodu

pomiarowego do gniazda dodatniego Hz.

4. Dotknąć końcówkami sondy pomiarowej w poprzek testowanej części.

5. Odczytać wartość częstotliwości z wyświetlacza.

6. Wyświetlacz wskaże właściwy przecinek dziesiętny i wartość.

7. Należy ponownie nacisnąć i przytrzymać przycisk MODE i powrócić do

trybu napięcia.

Pomiary temperatury typu K

1. Ustawić przełącznik funkcji na pozycji K Temp.

2. Włożyć sondę temperatury do ujemnego gniazda COM i

gniazda dodatniego TEMP , zachowując polaryzację.

3. Dotknąć głowicą sondy temperatury do urządzenia na którym

przeprowadzany jest test. Należy dotykać testowanej części, dopóki

odczyt nie ustabilizuje się

4. Odczytać temperaturę z wyświetlacza. Odczyt cyfrowy wskaże

prawidłowy przecinek dziesiętny i wartość.

OSTRZEŻENIE: Aby uniknąć porażenia prądem, należy upewnić się, że sonda

termoelektryczna została usunięta przed przejściem do innej funkcji

pomiaru.

Uwaga: W przypadku otwartego wejścia lub przekroczenia zakresu temperatury wyświetlacz pokaże

komunikat „OL” i rozlegnie się sygnał dźwiękowy.

Uwaga: Zakres temperatury sondy termoelektrycznej wynosi -20 do 250°C (-4 do 482°F).

Strona 7 z 13

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

Pomiary ciągłości

1. Włożyć czarny przewód pomiarowy do ujemnego gniazda COM, a czerwony przewód pomiarowy

do terminala dodatniego Ω.

2. Ustawić przełącznik funkcji w pozycji •))) .

3. Użyć przycisk MODE, aby wybrać ciągłość „•)))”. Ikony wyświetlacza zmienią się, kiedy przycisk

MODE zostanie wciśnięty.

4. Dotknąć końcówkami sondy w poprzek obwodu lub badanego komponentu.

5. Jeśli opór będzie < 40Ω, słyszalny będzie sygnał dźwiękowy.

Test diodowy

1. Włożyć wtyczkę typu chinch czarnego przewodu pomiarowego do gniazda ujemnego COM i

wtyczkę typu chinch czerwonego przewodu pomiarowego do gniazda dodatniego .

2. Przekręcić przełącznik funkcji do pozycji

Użyć przycisku MODE, aby wybrać funkcję diody, jeśli to konieczne (symbol diody pojawi się

na wyświetlaczu LCD, kiedy zostanie włączony tryb testu diodowego).

3. Dotknąć końcówkami sondy do diody lub badanego złącza półprzewodnika. Zwrócić uwagę

na odczyt miernika.

4. Odwrócić polaryzację przewodu pomiarowego poprzez odwrócenie czerwonego i czarnego

przewodu. Zwrócić uwagę na odczyt.

5. Dioda lub złącze mogą być określone w następujący sposób:

• Jeśli jeden odczyt przedstawia wartość (zazwyczaj 0,400V do 0,900V), a drugi odczyt

przedstawia OL, dioda jest dobra.

• Jeśli oba odczyty pokazują OL, urządzenie jest otwarte.

• Jeśli oba odczyty są bardzo małe, lub wynoszą '0', urządzenie jest zwarte.

Strona 8 z 13

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

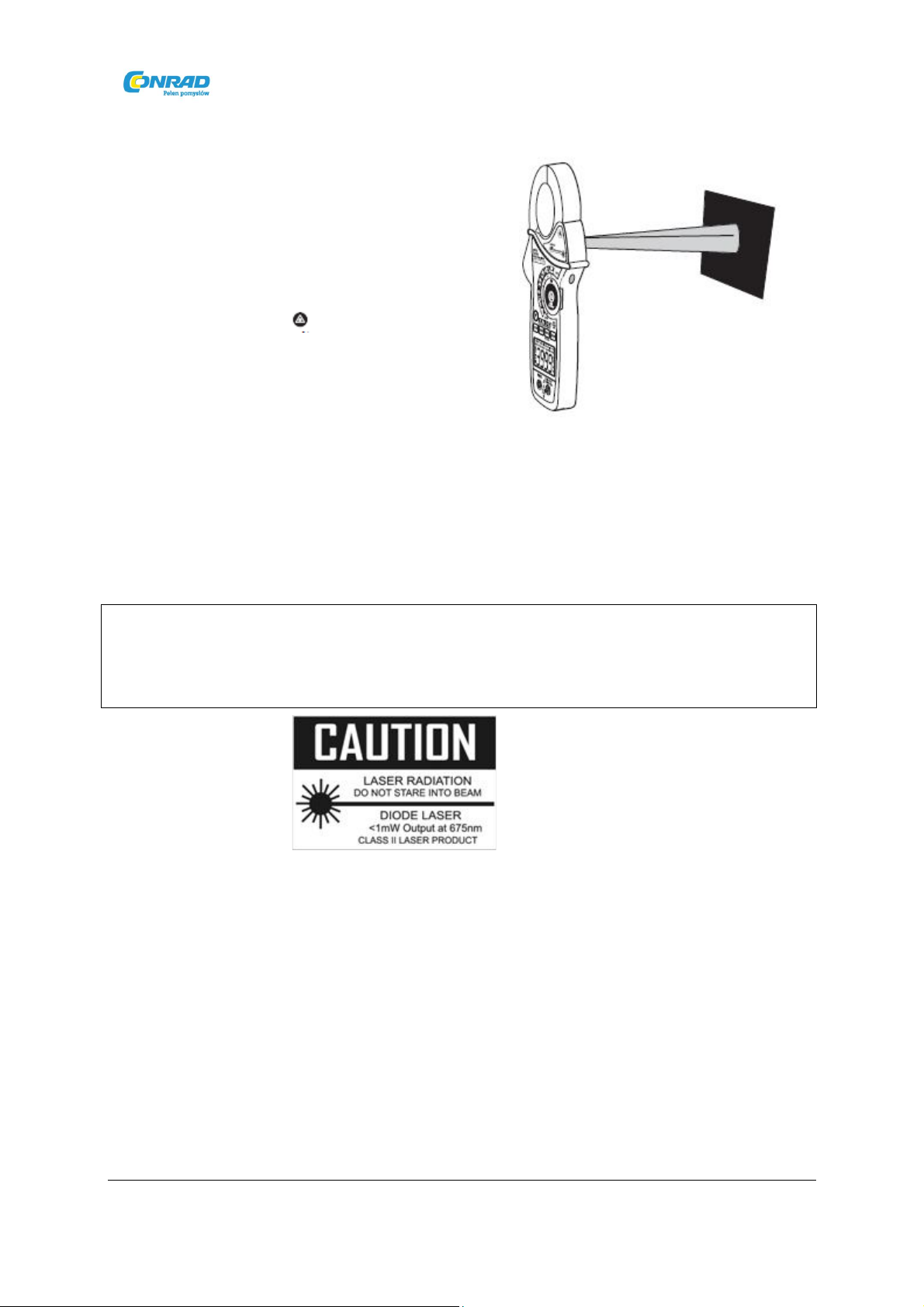

OSTRZEŻENIE:

Nie kierować wskaźnika lasera bezpośrednio w oczy.

Widoczne lasery o niskiej

m

ocy

Bezdotykowe pomiary temperatury w podczerwieni

1. Ustawić przełącznik funkcji na pozycji IR Temp.

2. Skierować czujnik na podczerwień (z tyłu

miernika) na powierzchnię na której ma zostać

przeprowadzony pomiar.

3. Nacisnąć przycisk na środku obracanego

przełącznika funkcji, aby włączyć wskaźnik lasera

i zidentyfikować punkt powierzchni na którym

ma zostać przeprowadzony pomiar.

4. Obszar powierzchni na której ma zostać przeprowadzony pomiar musi być większy niż

rozmiar punktu jak zostało określone przez specyfikację rozmiaru odległości do punktu.

5. Odczytać temperaturę z wyświetlacza.

zazwyczaj nie stanowią zagrożenia, ale mogą stanowić potencjalne niebezpieczeństwo, jeśli są

kierowane bezpośrednio w oczy przez dłuższy czas.

Strona 9 z 13

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

Diagram punktu podczerwieni do odległości

Współczynnik punktu do odległości 8:1 określa rozmiar mierzonej powierzchni w stosunku do

odległości, w jakiej miernik jest trzymany od powierzchni.

Średnica punktu

Uwagi dotyczące pomiarów w podczerwieni

1. Przedmiot na którym przeprowadzany jest test powinien być większy niż rozmiar punktu (celu)

obliczany za pomocą diagramu pola widzenia.

2. Jeśli powierzchnia testowanego obiektu jest pokryta szronem, olejem, brudem itd., przed

przeprowadzeniem pomiarów należy ją oczyścić.

3. Jeśli powierzchnia obiektu jest silnie odblaskowa, przed przeprowadzeniem pomiarów należy

nałożyć taśmę maskującą lub matową farbę.

4. Miernik może nie przeprowadzić dokładnych pomiarów przez przezroczyste powierzchnie takie jak

szkło.

5. Para, pył, dym itd. mogą falszować pomiary.

6. Aby odnaleźć gorący punkt należy skierować miernik poza interesującym użytkownika obszarem i

skanować w poprzek (ruchem w górę i w dół), dopóki punkt ten nie zostanie zlokalizowany.

Strona 10 z 13

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

Funkcja „zamrażania” danych Data Hold

Aby zamrozić odczyt wyświetlacza LCD, należy nacisnąć przycisk HOLD. Kiedy zapisywanie danych jest

aktywne, na wyświetlaczu LCD pojawi się ikona HOLD. Należy ponownie nacisnąć przycisk HOLD, aby

powrócić do normalnych działań.

Zachowywanie wartości szczytowej PEAK HOLD

Funkcja Peak Hold wychwytuje wartość szczytową napięcia lub prądu zmiennego lub stałego. Miernik

może uchwycić wartości szczytowe dodatnie lub ujemne trwające 1 ms.

1. Przekręcić przełącznik funkcji do pozycji A lub V.

2. Użyć przycisku MODE, aby wybrać prąd zmienny lub stały.

3. Pozwolić, aby wyświetlacz ustabilizował się.

4. Nacisnąć i przytrzymać przycisk PEAK, aż na wyświetlaczu pojawi się „CAL”. Ta procedura wyzeruje

wybrany zakres.

5. Nacisnąć przycisk PEAK, wyświetli się Pmax.

6. Wyświetlacz zaktualizuje się za każdym razem, kiedy pojawi się wyższa dodatnia wartość

szczytowa.

7. Nacisnąć ponownie przycisk PEAK. Wyświetli się Pmin. Wyświetlacz zaktualizuje i wskaże najniższą

wartość ujemną.

8. Aby powrócić do zwykłego działania, należy nacisnąć i przytrzymać przycisk PEAK, dopóki wskaźniki

Pmin i Pmax się nie wyłączą

Uwaga: Jeśli pozycja przełącznika funkcji jest zmieniona po kalibracji, kalibracja funkcji Peak Hold

musi zostać powtórzona dla nowej wybranej funkcji.

Strona 11 z 13

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

Funkcja MAX/ MIN

1. Nacisnąć przycisk MAX/ MIN aby aktywować tryb rejestrowania wartości MAX/MIN. Na

wyświetlaczu pojawi się ikona „MAX”. Miernik wyświetli i zamrozi maksymalny odczyt i

zaktualizuje się jedynie jeśli wystąpi nowa wartość maksymalna.

2. Nacisnąć przycisk MAX/MIN, a na wyświetlaczy pojawi się „MIN”. Miernik wyświetli i zamrozi

minimalny odczyt i zaktualizuje się jedynie jeśli wystąpi nowa wartość minimalna.

3. Nacisnąć przycisk MAX/MIN, a pojawi się migający symbol „MAX MIN”. Miernik wyświetli

aktualny odczyt, ale będzie nadal aktualizował i zachowywał odczyty maksymalne i

minimalne.

4. Aby wyjść z trybu MAX/MIN należy nacisnąć i przytrzymać przycisk MAX/MIN przez 2 sek.

Jednostki temperatury (°F/°C)

Przełącznik jednostek temperatury znajduje się w komorze baterii.

Aby zmienić jednostkę należy zdjąć pokrywę komory baterii, unieść

baterię i ustawić przełącznik na żądanych jednostkach.

Przycisk podświetlenia LCD

Wyświetlacz LCD został wyposażony w podświetlenie dla łatwiejszego wyświetlania, zwłaszcza w

przyciemnionych i słabo oświetlonych miejscach. Nacisnąć przycisk podświetlenia, aby je włączyć.

Nacisnąć ponownie aby wyłączyć podświetlenie.

Strona 12 z 13

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

Automatyczne wyłączanie zasilania OFF

Aby oszczędzać żywotność baterii miernik wyłączy się automatycznie po ok. 25 minutach. Aby

ponownie włączyć miernik należy przekręcić przełącznik funkcji do pozycji OFF, a następnie na

pozycję żądanej funkcji.
