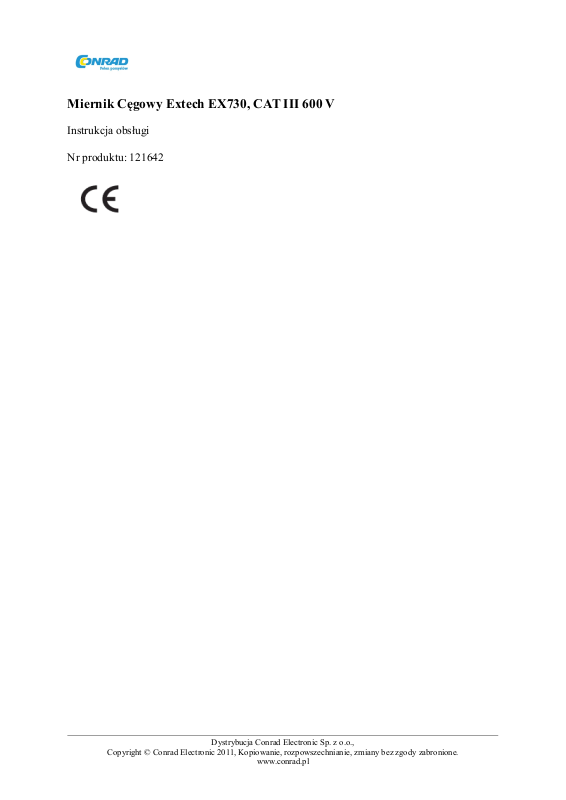

Miernik Cęgowy Extech EX730, CAT III 600 V

Instrukcja obsługi

Nr produktu: 121642

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

Opis

Opis miernika (model EX730)

1. Miernik cęgowy

2. Przycisk otwierający miernik

3. Przyciski sterowania

• Zapamiętywanie danych

• Tryb

• Wartość szczytowa napięcia

• Podświetlenie

• DCA Zero (tylko EX730) zerowanie wskazań przy

pomiarach DCA

4. Podświetlany wyświetlacz LCD

5. Gniazdo COM ujemnego sygnału wejściowego dla

czarnego przewodu pomiarowego

6. Obrotowy przełącznik funkcji

7. Gniazdo dodatniego sygnału wejściowego dla czerwonego

przewodu pomiarowego

Opis ikon wyświetlacza

HOLD Zapisywanie danych

Znak minus Wyświetlacz odczytu ujemnego

0 do 3999 Cyfry pomiarów wyświetlacza

DC ZERO Zerowanie wskazań przy pomiarach DCA (tylko model EX730)

PEAK Wychwytywanie wartości szczytowej

AUTO Tryb z automatycznym wyborem zakresu

DC/AC Prąd stały/ prąd zmienny

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

BAT Niski poziom baterii

mV lub V Minivolty lub volty (napięcie)

Ω Omy (opór)

A Ampery (prąd)

F Farad (pojemność )

Hz Herce (Częstotliwość)

ºF i ºC Stopnie Fahrenheita i Celsjusza (temperatura) (tylko model EX730)

n, m, μ, M, k Jednostki prefiksów pomiaru: nano, mini, micro, mega i kg

•))) Test ciągłości

Test diody

Działanie

UWAGI: Przed użyciem przyrządu należy przeczytać ze zrozumieniem wszystkie

ostrzeżenia i oświadczenia ostrożności w niniejszej instrukcji. Kiedy miernik nie jest

używany, należy ustawić przełącznik wyboru funkcji w pozycji OFF.

Pomiary prądu stałego i zmiennego (Prąd stały tylko w modelu EX730)

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

OSTRZEŻENIE: Przed przeprowadzeniem pomiarów szczypcami, należy upewnić się, że

przewody pomiarowe są odłączone od miernika.

1. Należy nastawić przełącznik funkcji do zakresu 800A, 400A, lub 40A. Jeśli przybliżony

zakres pomiaru nie jest znany, należy wybrać

najwyższy zakres, a następnie przestawić na

niższy zakres, jeśli będzie to konieczne.

2. Należy użyć przycisku MODE, aby

wybrać prąd zmienny lub stały (tylko

EX730)

3. Nacisnąć przycisk DC ZERO, aby

wyzerować wyświetlacz miernika.

4. Należy nacisnąć spust aby otworzyć

kleszcze. Całkowicie podłączyć tylko jeden

przewód. Aby otrzymać optymalne wyniki,

należy ustawić przewód w środku kleszczy.

5. Wyświetlacz LCD miernika cęgowego pokaże odczyt.

Pomiary napięcia prądu stałego/zmiennego

1. Włożyć czarny przewód pomiarowy do gniazda COM ujemnego sygnału

wejściowego, a czerwony przewód pomiarowy do gniazda dodatniego sygnału wejściowego

2. Ustawić przełącznik funkcji do pozycji V Hz.

3.Użyć przycisku MODE, aby wybrać napięcie prądu zmiennego i stałego.

4. Połączyć przewody pomiarowe równolegle do obwodu pod pomiarem.

5. Odczytać pomiar napięcia na wyświetlaczu LCD.

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

Pomiary oporu

1. Włożyć czarny przewód pomiarowy do złącza ujemnego sygnału wejściowego COM, a

czarny przewód pomiarowy do złącza dodatniego sygnału wejściowego

2. Nastawić przełącznik funkcji do pozycji Ω.

3. Dotknąć końcówki sondy w poprzek obwodu lub badanego komponentu.

4.Odczytać opór na wyświetlaczu LCD.

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

Pomiary pojemności

OSTRZEŻENIE: Aby uniknąć porażenia prądem, należy rozładować testowany kondensator

przed pomiarem.

1. Ustawić przełącznik funkcji do pozycji CAP.

2. Włożyć wtyczkę typu chinch czarnego przewodu pomiarowego do

gniazda ujemnego sygnału wejściowego COM i wtyczkę typu chinch

czerwonego przewodu pomiarowego do gniazda sygnału dodatniego.

3. Dotknąć końcówki sondy w poprzek testowanej części. Jeśli na

wyświetlaczu pojawi się „dISC”, należy usunąć i wyładować

komponent.

4. Odczytać wartość pojemności na wyświetlaczu.

5. Wyświetlacz wskaże właściwy przecinek dziesiętny i wartość.

Uwaga: Dla bardzo dużych wartości pomiaru pojemności ustabilizowanie

ostatecznego odczytu może zając kilka minut.

Pomiary częstotliwości

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

1. Włożyć wtyczkę typu chinch czarnego przewodu pomiarowego do

gniazda sygnału ujemnego COM i wtyczkę typu chinch czerwonego

przewodu pomiarowego do gniazda sygnału

dodatniego

2. Ustawić przełącznik funkcji do pozycji V Hz.

3. Nacisnąć i przytrzymać przycisk MODE, aby wybrać funkcję

częstotliwości (Hz). Na wyświetlaczu pojawi się „k Hz”.

4. Dotknąć końcówki sondy pomiarowej w poprzek testowanej części.

5. Odczytać wartość częstotliwości z wyświetlacza.

6. Wyświetlacz wskaże właściwy przecinek dziesiętny i wartość.

7. Należy nacisnąć i przytrzymać przycisk MODE ponownie i powrócić do

trybu napięcia.

Pomiary temperatury (tylko model EX730)

1. Ustawić przełącznik funkcji do pozycji TEMP.

2.

3. Włożyć sondę temperatury do złącza sygnału ujemnego COM i

gniazd sygnału dodatniego , obserwować

polaryzację.

3. Dotknąć głowicą sondy temperatury do sprawdzanego urządzenia.

Nie przestawać dopóki odczyt nie ustabilizuje się.

4. Odczytać temperaturę z wyświetlacza. Odczyt cyfrowy wskaże

prawidłowy przecinek dziesiętny i wartość.

5. Użyć przycisku MODE, aby wybrać stopnie Fahrenheita lub

Celsjusza.

OSTRZEŻENIE: Aby uniknąć porażenia prądem, należy upewnić się, że

sonda termoelektryczna została usunięta przed przejściem do innej funkcji pomiaru.

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

Pomiary ciągłości

1. Włożyć czarny przewód pomiarowy do przyłącza sygnału ujemnego COM, a czerwony

przewód pomiarowy do przyłącza sygnału dodatniego

2. Ustawić przełącznik funkcji w pozycji •))) .

3. Użyć przycisk MODE, aby wybrać ciągłość „•)))”. Ikony wyświetlacza zmienią się, kiedy

przycisk MODE zostanie wciśnięty.

4. Dotknąć końcówki sondy w poprzek obwodu lub badanego komponentu.

5. Jeśli opór będzie < 40Ω, słyszalny będzie sygnał dźwiękowy.

Test diody

1. Włożyć wtyczkę typu chinch czarnego przewodu pomiarowego do gniazda sygnału

ujemnego COM i wtyczkę typu chinch czerwonego przewodu pomiarowego do gniazda

sygnału dodatniego

2. Przekręcić przełącznik funkcji do odpowiedniej pozycji. Użyć przycisku MODE, aby

wybrać funkcję diody, jeśli to konieczne (symbol diody pojawi się na wyświetlaczu LCD,

kiedy zostanie włączony tryb testowania diody).

3. Dotknąć końcówek sondy do diody, lub badanego złącza półprzewodnika. Zwrócić uwagę

na odczyt miernika.

4. Odwrócić polaryzację przewodu pomiarowego poprzez odwrócenie czerwonego i czarnego

przewodu. Zwrócić uwagę na odczyt.

5. Dioda lub złącze mogą być określone w następujący sposób:

• Jeśli jeden odczyt przedstawia wartość (zazwyczaj 0,400V do 0,900V), a drugi odczyt

przedstawia OL, dioda jest dobra.

• Jeśli oba odczyty pokazują OL, urządzenie jest otwarte.

• Jeśli oba odczyty są bardzo małe, lub wynoszą '0', urządzenie jest zwarte.

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

Zachowywanie danych

Aby zamrozić odczyt wyświetlacza LCD, należy nacisnąć przycisk HOLD. Kiedy

zapisywanie danych jest aktywne, na wyświetlaczu LCD pojawi się ikona HOLD. Należy

ponownie nacisnąć przycisk HOLD, aby powrócić do normalnych działań.

DC ZERO (względny) (tylko EX730)

Funkcja DC ZERO jest względna i może być użyta w jakiejkolwiek funkcji.

1. Należy nacisnąć przycisk DC ZERO, aby wyzerować wyświetlacz. Na wyświetlaczu

pojawi się „ZERO”. Wyświetlany odczyt jest właściwą wartością mniejszą,

zachowaną wartością zerową.

2. Nacisnąć przycisk DC ZERO, aby wyświetlić zachowaną wartość. Na wyświetlaczu

zaświeci „ZERO”.

3. Aby wyjść z tego trybu należy nacisnąć i przytrzymać przycisk ZERO, aż „ZERO”

zniknie z wyświetlacza.

Zachowywanie wartości szczytowej

Funkcja Peak Hold wychwytuje wartość szczytową napięcia, prądu zmiennego lub stałego.

Miernik może uchwycić wartości szczytowe dodatnie lub ujemne trwające 1 ms.

1. Przekręcić przełącznik funkcji do pozycji A lub V.

2. Użyć przycisku MODE, aby wybrać prąd zmienny lub stały (tylko ADC EX730).

3. Pozwolić czasowi na wyświetlaczu na ustabilizowanie się.

4. Nacisnąć i przytrzymać przycisk PEAK, aż na wyświetlaczu pojawi się „CAL”. Ta

procedura wyzeruje wybrany zakres.

5. Nacisnąć przycisk PEAK, wyświetli się Pmax.

6. Wyświetlacz zaktualizuje się za każdym razem, kiedy pojawi się wyższa dodatnia wartość

szczytowa.

7. Nacisnąć ponownie przycisk PEAK. Wyświetli się Pmin. Wyświetlacz zaktualizuje i

wskaże najniższą wartość ujemną.

8. Aby powrócić do zwykłego działania, należy nacisnąć i przytrzymać przycisk PEAK,

dopóki wskaźniki Pmin i Pmax się nie wyłączą.

Dystrybucja Conrad Electronic Sp. z o.o.,

www.conrad.pl

Uwaga: Jeśli pozycja przełącznika funkcji jest zmieniona po kalibracji, kalibracja funkcji

Peak Hold musi zostać zakończona dla nowej wybranej funkcji.

Przycisk podświetlenia LCD

Wyświetlacz LCD jest wyposażony w podświetlanie. Należy nacisnąć przycisk podświetlania,

aby je włączyć. Aby wyłączyć podświetlanie, należy ponownie nacisnąć przycisk

podświetlania.

Automatyczne wyłączanie zasilania

W celu oszczędzania żywotności baterii, miernik wyłączy się automatycznie po ok. 25

minutach. Aby ponownie włączyć miernik, należy przekręcić przełącznik funkcji do pozycji

OFF, a następnie do pozycji żądanej funkcji.
