Extech EX613 Operating Manual

Manual del usuario

Pinza amperimétrica para
400 amperios y CA/CD RMS real

Modelo EX613

Introducción

Agradecemos su compra de esta pinza amperimétrica de la serie EX613 RMS real de Extech. Este
medidor mide corriente CA, corriente CD, voltaje CA/CD, resistencia, capacitancia, frecuencia, prueba
de diodo, ciclo de trabajo y continuidad. Las características especiales incluyen doble entrada de
temperatura por termopares y detector de voltaje sin contacto. La caja doble molde está diseñada
para uso en servicio pesado. Este medidor se embarca probado y calibrado y con uso apropiado le
proveerá muchos años de servicio confiable.

Seguridad

Señales internacionales de seguridad

Esta señal adyacente a otra señal o terminal, indica que el usuario debe referirse
al manual para mayor información.

Esta señal, adyacente a una terminal, indica que, bajo uso normal, pueden existir
voltajes peligrosos

Doble aislante

ADVERTE

PRECAU

POR CATEGORÍAS DE SOBREVOLTAJE DE INSTALACIÓN IEC

CATEGORÍA I DE SOBRE VOLTAJE

Equipo de CATEGORÍA I DE SOBRE VOLTAJE es equipo para conectar a circuitos en los que se
han tomado medidas para limitar los sobre voltajes transitorios a niveles bajos.

Nota – Los ejemplos incluyen circuitos eléctricos protegidos.

CATEGORÍA II DE SOBRE VOLTAJE

El equipo de CATEGORÍA II DE SOBRE VOLTAJE es equipo que consume energía suministrada
desde una instalación fija.

Nota – Los ejemplos incluyen equipos eléctricos del hogar, oficina y laboratorio.

CATEGORÍA III DE SOBRE VOLTAJE

El equipo de CATEGORÍA III DE SOBRE VOLTAJE es el equipo en instalaciones fijas.
Nota – Los ejemplos incluyen interruptores en instalaciones fijas y algunos equipos de uso industrial
con conexiones permanentes a instalaciones fijas.

CATEGORÍA IV DE SOBRE VOLTAJE

El equipo de CATEGORÍA IV DE SOBRE VOLTAJE es para uso en el origen de la instalación.
Nota – Los ejemplos incluyen medidores de electricidad y el equipo primario de protección de sobre
voltaje

Esta señal de ADVERTENCIA indica que existe una condición potencialmente
peligrosa, que si no se evita, podría resultar en la muerte o lesiones graves.

Esta señal de PRECAUCIÓN indica que existe una condición potencialmente
peligrosa, que si no se evita, podría resultar en daños al producto.

2

EX613-EU-SP-V2.6-4/12

NOTAS DE SEGURIDAD

• No exceda la escala máxima de alimentación permitida para cualquier función.

• No aplique voltaje al medidor cuando esté seleccionada la función de resistencia.

• Cuando el medidor no esté en uso fije el selector de función en OFF.

• Quite la batería del medidor si no lo va a usar durante períodos mayores a 60 días.

ADVERTENCIAS

• Fije el selector de función en la posición adecuada antes de tomar alguna medida.

• Cuando mida voltios no cambie al modo de corriente o resistencia.

• No mida corriente en un circuito cuyo voltaje exceda 600V.

• Cuando cambie de escala desconecte siempre los cables de prueba del circuito a prueba.

PRECAUCIONES

• El uso inapropiado de este medidor puede causar daños, choque, lesiones o la muerte. Lea y
comprenda este manual del usuario antes de operar este medidor.

• Siempre retire los cables de prueba antes de reemplazar al batería o los fusibles.

• Inspeccione la condición de los cables de prueba y el medidor mismo por daños antes de su

operación. Repare o reemplace cualquier daño antes de usar.

• Tenga gran cuidado al tomar medidas si los voltajes son mayores a 25 VCA rms o 35 VCD.
Estos voltajes son considerados un peligro de choque.

• Siempre descargue los condensadores y corte la energía del dispositivo bajo prueba antes de
realizar pruebas de continuidad, resistencia o diodo.

• Las pruebas de voltaje en contactos eléctricos de pared pueden ser difíciles y erróneos dada
la incertidumbre de la conexión con los contactos eléctricos. Deberá usar otros medios para
asegurar que las terminales no están "calientes".

• Si el equipo es usado en una manera no especificada por el fabricante, la protección
suministrada por el equipo puede ser afectada.

Función Entrada máxima

A CA, 400A CD/CA
A CD 400A CD/CA
V CD, V CA 600V CD/CA
Resistencia, Capacitancia, Frecuencia, Prueba

de diodo

μA 4000 μA
Temperatura tipo K 30V CD, 24 V CA

250V CD/CA

3

EX613-EU-SP-V2.6-4/12

Descripción

Descripción del medidor

1. Pinza amperimétrica

2. Gatillo para abrir la pinza

3. Botón RETENCIÓN/RETROILUMINACIÓN

4. Botón CERO / MODO

5. Pantalla LCD con retroiluminación

6. Enchufes de entrada tipo K

7. Enchufes de entrada del multímetro

8. Selector de función

9. Botón PICO (peak

10. Botón MAX/MIN

11. Botón ESCALA

12. Botón indicador de termopar

13. Compartimiento de la batería (atrás)

14. Detector de voltaje sin contacto

15. Indicador LED VSC

16. Obturador de conexión

Descripción de iconos en pantalla

HOLD Retención de datos
APO Apagado automático
AUTO Escala automática

P Retención de picos

CD Corriente directa
CA Corriente alterna
MAX Lectura máxima
MIN Lectura mínima
Batería débil
CERO ACD o CAP cero
mV o V Milivoltios o Voltios (Voltaje)
Ω Ohmios (Resistencia)
A Amperes (Corriente)
F Faradios (Capacitancia)
Hz Hercio (frecuencia)
% Ciclo de trabajo

o

F y oC Unidades Fahrenheit y Celsius (Temperatura)

T

1, T2, T1-T2 Termopar 1, termopar 2, diferencia entre termopares

n, m, μ, M, k Prefijos de unidad de medida: nano, mili, micro, mega, y kilo

)

)

•

) Prueba de continuidad

Prueba de diodo

4

EX613-EU-SP-V2.6-4/12

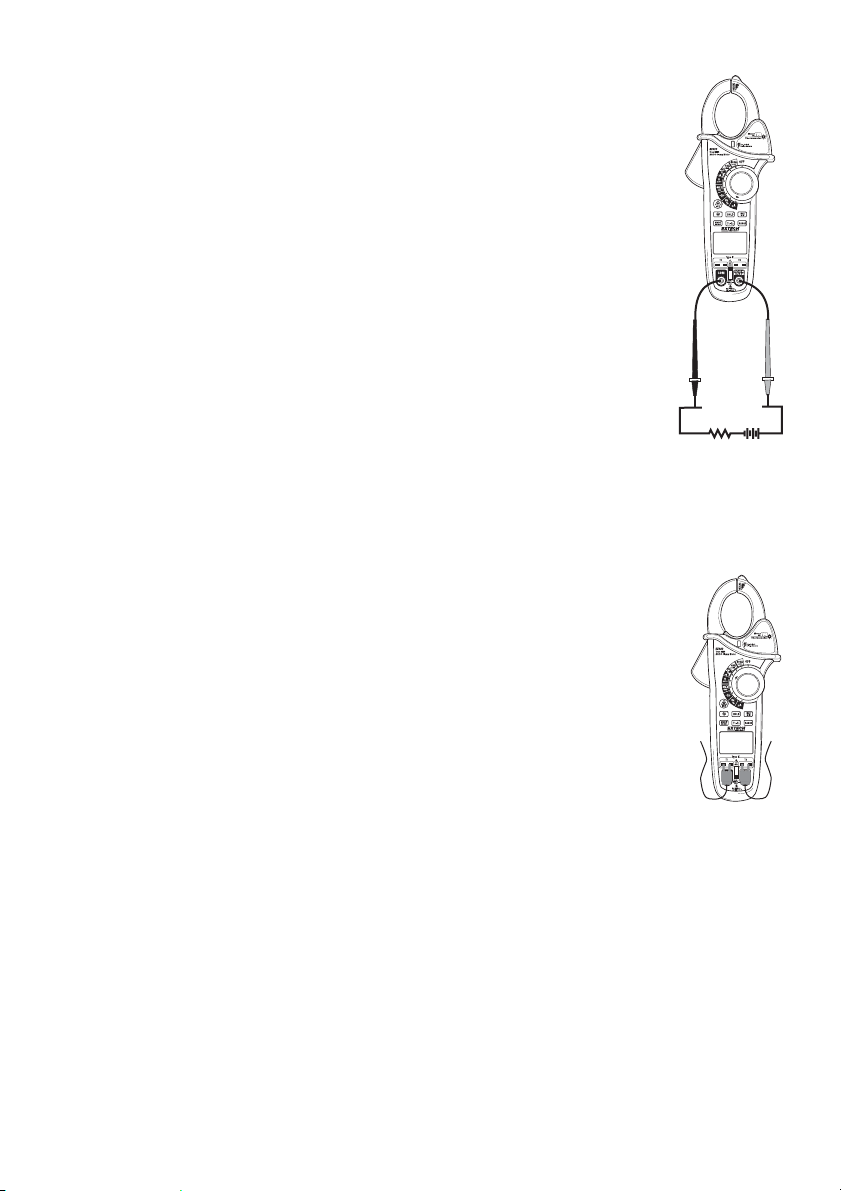

Operación

NOTAS: Antes de usar este medidor, lea y comprenda todas las declaraciones de advertencia y
precaución de este manual de operación. SIEMPRE gire el conmutador de función a la posición

de apagado (OFF) cuando el medidor no esté en uso.

Obturador de conexión

El obturador de conexión evita la conexión simultánea en los enchufes de entrada para termopar y
MMD. Esta es una función de seguridad que previene una condición potencialmente peligrosa
durante las medidas de alto voltaje. Deslice el obturador hacia arriba para medidas de prueba o
hacia abajo para medidas de temperatura con termopar.

Detector de voltaje sin contacto

ADVERTENCIA: Riesgo de electrocución. Antes de usar, pruebe siempre el detector de voltaje en

un circuito vivo para verificar el funcionamiento correcto.

1. Gire el selector de función a cualquier posición de medida.

2. Coloque la punta del detector en el conductor que desea
probar.

3. Si hay voltaje CA, se encenderá la luz roja del detector VSC y
permanecerá estable.

NOTA: A menudo los conductores de los cordones eléctricos están

torcidos. Para obtener mejores resultados, mueva la punta
a lo largo del cordón para asegurar que coloca la punta
muy próximo al conductor vivo.

NOTA: El detector está diseñado con alta sensibilidad. Algunas fuentes de electricidad estática u

otras fuentes de energía pueden disparar el sensor en cualquier momento. Es normal en
operación.

5
