Használati útmutató
Multiméter automatikus méréshatár váltással és
valódi RMS-el (valódi effektív érték)
Extech EX505
BEVEZETÉS
Gratulálunk Önnek az Extech EX505 megvételéhez, mely automatikus méréshatár váltással
és valódi RMS-sel működik. A mérőkészülék a következőket méri: váltakozó- és
egyenfeszültség, váltakozó- és egyenáram, ellenállás, kapacitás, frekvencia, hőmérséklet
hőelemmel, diódateszt valamint folytonosság. A műszer víz- és lökésálló. Ez a mérőkészülék
teljesen át van vizsgálva és kalibrálva. Helyes kezelés esetén hosszú évekig megbízhatóan
fogja Önt szolgálni.
Biztonság
Ez a szimbólum egy másik szimbólum-, csatlakozó vagy kezelő készülék
mellett azt jelzi ki, hogy a felhasználónak az útmutatóból egy
magyarázatot kell figyelembe vennie, hogy a személyi vagy a műszer
VIGYÁZAT!
FIGYELE
MAX
1000V
MAX
1000V
IEC 1010 SZERINTI TÚLFESZÜLTSÉG KATEGÓRIÁK
I. TÚLFESZÜLTSÉG KATEGÓRIA
Az I. túlfeszültség kategóriába olyan készülékek tartoznak, amelyek nem kapnak közvetlen
hálózati feszültségellátást, pl. elemmel, akkuval működő készülékek, jel- és vezérlő
feszültségű készülékek.
Megjegyzés: Példa ilyen készülékekre: védőáramkörök a II. túlfeszültség kategóriában
A II. túlfeszültség kategóriába tartozó készülékek energiafelhasználók, amelyek fix hálózatról
kapják ellátásukat
Megjegyzés: Példák ilyen készülékekre az elektromos háztartási, irodai és laborkészülékek.
TÚLFESZÜLTSÉG KATEGÓRIA III
A III túlfeszültség kategóriába olyan készülékek tartoznak, amelyeket pl. épületvillamossági
berendezéseknél alkalmaznak.
Megjegyzés: Példák ilyen készülékekre: kapcsolók egy fix berendezésben és ipari alkalmazásra
szánt készülékek, melyek tartósan csatlakoznak a fix berendezésekhez.
IV. TÚLFESZÜLTSÉG KATEGÓRIA
A IV túlfeszültség kategóriába olyan készülékek tartoznak, amelyek a berendezések
tápellátására szolgálnak.
Megjegyzés: Példák ilyen készülékekre az elektromos számláló készülékek és túláram védőkapcsolók.
károsodást elkerülje.
Ha látja a WARNING (VIGYÁZAT) szimbólumot, ez egy potenciális
veszélyes helyzetre utal, amit ha nem vesz figyelembe, halálhoz, vagy
veszélyes sérülésekhez vezethet.
Ha látja a CAUTION (FIGYELEM!) feliratot, ez olyan helyzetet mutat,
amelynek figyelembe nem vétele károsodást idézhet elő a terméken.
Ez a szimbólum azt tanácsolja a felhasználónak, hogy a jelzett
csatlakozó/csatlakozások nem köthetők olyan áramköri pontra, amelyen a
feszültség test és mérési pont között túllépi az 1000 V-ot (váltakozó- és
egyenfeszültséget).
Ez a szimbólum, mely egy vagy több csatlakozó mellett van elhelyezve,
ezeket úgy jelöli, hogy kapcsolatban állnak olyan tartományokkal, amelyek
különösen veszélyes feszültségeknek lehetnek kitéve normál alkalmazás
esetén isA maximális biztonság érdekében a mérőkészüléket és
mérővezetékeit ne használja, ha ezek a csatlakozók feszültség alatt
vannak.
Ez a szimbólum kijelzi, hogy egy készülék kétszeres vagy megerősített
szigeteléssel van-e ellátva.
2 EX505-EU_GR V6.3 11/07
VIGYÁZAT!
•
A műszer szakszerűtlen használata károkhoz, áramütéshez, sérülésekhez, vagy akár
életveszélyhez is vezethet. Az üzembe helyezés előtt olvassa el és értse meg az
ebben a használati útmutatóban foglaltakat.
•
Az elemek, vagy a biztosítékok cseréje előtt kérjük mindig válassza le a
mérővezetékeket.
•
Használat előtt ellenőrizze a mérővezetékeket és a mérőműszert, Az esetleges
sérüléseket javíttassa meg vagy pótoltassa, mielőtt használatba veszi a műszert.
•
Legyen különösen óvatos, ha 25 V váltakozó feszültség (effektív érték) vagy 35 V
egyenfeszültség feletti értékekkel dolgozik. Ilyen esetekben fennáll az áramütés
veszélye.
•
FIGYELEM! Ez egy A osztályú berendezés. Ez a berendezés a
lakókörnyezetben rádiós zavarokat okozhat;
•
Süsse ki az összes kondenzátort és távolítsa el a vizsgált darabot az áramkörből,
mielőtt diódákat, ellenállásokat vagy áram átmenetet vizsgál.
•
A dugaszoló aljzatokon végzett feszültségvizsgálatok komplikáltak és esetleg téves
eredményűek lehetnek, mert nehéz a mélyen fekvő elektromos érintkezőkkel
kapcsolatot létrehozni. Más szóval élve, győződjön meg róla, hogy a csatlakozók
nincsenek-e feszültség alatt.
•
Ha a készüléket nem a gyártó által szánt célra használják, előfordulhat, hogy a
készülékben meglévő védőberendezések nem működnek.
•
A műszer nem játékszer, gyerekek kezébe nem való. Veszélyes kisméretű
alkatrészeket tartalmaz, amelyeket semmiképpen nem szabad a gyerekeknek lenyelni.
Ha egy gyerek valamilyen alkatrészt lenyelne, azonnal vegye fel egy orvossal a
kapcsolatot.
•
Elemet és csomagolóanyagot ne hagyjon felügyelet nélkül szanaszét heverni. Ezek a
gyermekek számára veszélyesek lehetnek, amennyiben a céltól eltérően játékként
•
Ha hosszabb ideig nem használja a műszert, az esetleges kifutás elkerülésére vegye ki
az elemeket.
•
Kimerült vagy károsodott elemek a bőrrel érintkezve marási sérülést okozhatnak. Ilyen
esetben használjon megfelelő védőkesztyűt.
•
Biztosítsa, hogy az elemek nehogy rövidre záródjanak. Ne dobja tűzbe az elemeket.
3 EX505-EU_GR V6.3 11/07
BIZTONSÁGI TUDNIVALÓK
Ezt a mérőkészüléket biztonságos használatra fejlesztették ki, de azért óvatosan kell kezelni. A
biztonságos kezeléshez az alábbi szabályokat gondosan be kell tartani.
1. Ne tegye ki a készüléket
amelyek a meghatározott maximális értéket túllépik.
Funkció Maximális bemeneti érték
V DC vagy V AC 1000VDC/AC rms
mA AC/DC 400mA AC/DC
A AC/DC 10A AC/DC (20 A csak 30 mp-re)
Frekvencia, ellenállás, kapacitás,
diódateszt, folytonosságvizsgálat
2.
LEGYEN NAGYON ÓVATOS,
3. Feszültségeket
a 600 V-ot túllépi.
4. Mérővezetékeket
áramerősség-, ellenállás- vagy diódamérés módban van. Ez károsíthatja a
mérőkészüléket.
5. Süsse ki
6. Kapcsolja le
7. A mérőkészüléket
8. Szakszerűtlen kezelés esetén a készülék a beépített védőberendezés
MINDIG
készüléket a hálózatról, ha ellenállás- vagy dióda méréseket végez.
felnyitja, hogy a biztosítékot vagy az elemeket kicserélje.
és biztosítéktartó borítóját biztonságosan és megfelelően nem rögzítette.
ellenére károsodhat.
SOHA
olyan feszültségeknek vagy áramerősségnek,
Bemeneti védelmi határok
600VDC/AC rms
ha nagy feszültségekkel dolgozik.
NE
mérjen, ha a test és a "COM" bemeneti hüvely között a feszültség
SOHA
ne kössön egy feszültségforrásra, mialatt a funkciókapcsoló
a szűrőkondenzátorokat a hálózati csatlakozón, és válassza le a
MINDIG
az áramot, és válassza le a mérővezetékeket, mielőtt a borítókat
SOHA
ne használja, mielőbb a hátoldali borítót és az elem-
4 EX505-EU_GR V6.3 11/07
Funkciókapcsoló és csatlakozók
1. LC kijelző 4 000-ig
2. RANGE (tartomány) gomb
3. Hz/% gomb
4. MODE (MÓD) gomb
5. Funkcióválasztó kapcsoló
6. mA, µA és 10A csatlakozóhüvely
7. COM csatlakozóhüvely
8. Pozitív csatlakozóhüvely
9. Világítás (háttérvilágítás) gomb
10. REL (relatív mérés) gomb
11. HOLD (adattartás) gomb
Megjegyzés:
Állító támasz és elemtartó a készülék hátoldalán található.
Szimbólumok és jeladók
•)))
Folytono
sságvizsgálat,
diódateszt,
elem kijelzés
n Nano (10-9) (kapacitás)
µ Micro (10-6) (amper)
m Milli (10-3) (volt, amper)
A amper
k
F farad (kapacitás)
M Mega (106) (ohm)
∧
Ohm
Hz Hertz (frekvencia)
% százalék (relatív működési idő)
AC (váltóáram)
DC (egyenáram)
ºF Fahrenheit fok
V volt
REL Relatív
Auto Automatikus mérési
tartomány váltás HOLD adattartás
kijelzőn
ºC Celsius fok
kilo (10
3) (ohm)
5 EX505-EU_GR V6.3 11/07
Útmutatás a kezeléshez
FIGYELEM! Áramütés veszélye. Nagyfeszültségű áramkörök váltakozó- vagy egyenárammal
nagyon veszélyesek, mérésükhöz a legnagyobb óvatosság szükséges.
1. Forgassa a forgókapcsolót MINDIG az
használja.
2. Ha a mérés folyamán „OL“ jelenik meg a kijelzőn, az érték túllépi azt a tartományt,
amelyet beállított. Váltson át egy magasabb tartományba

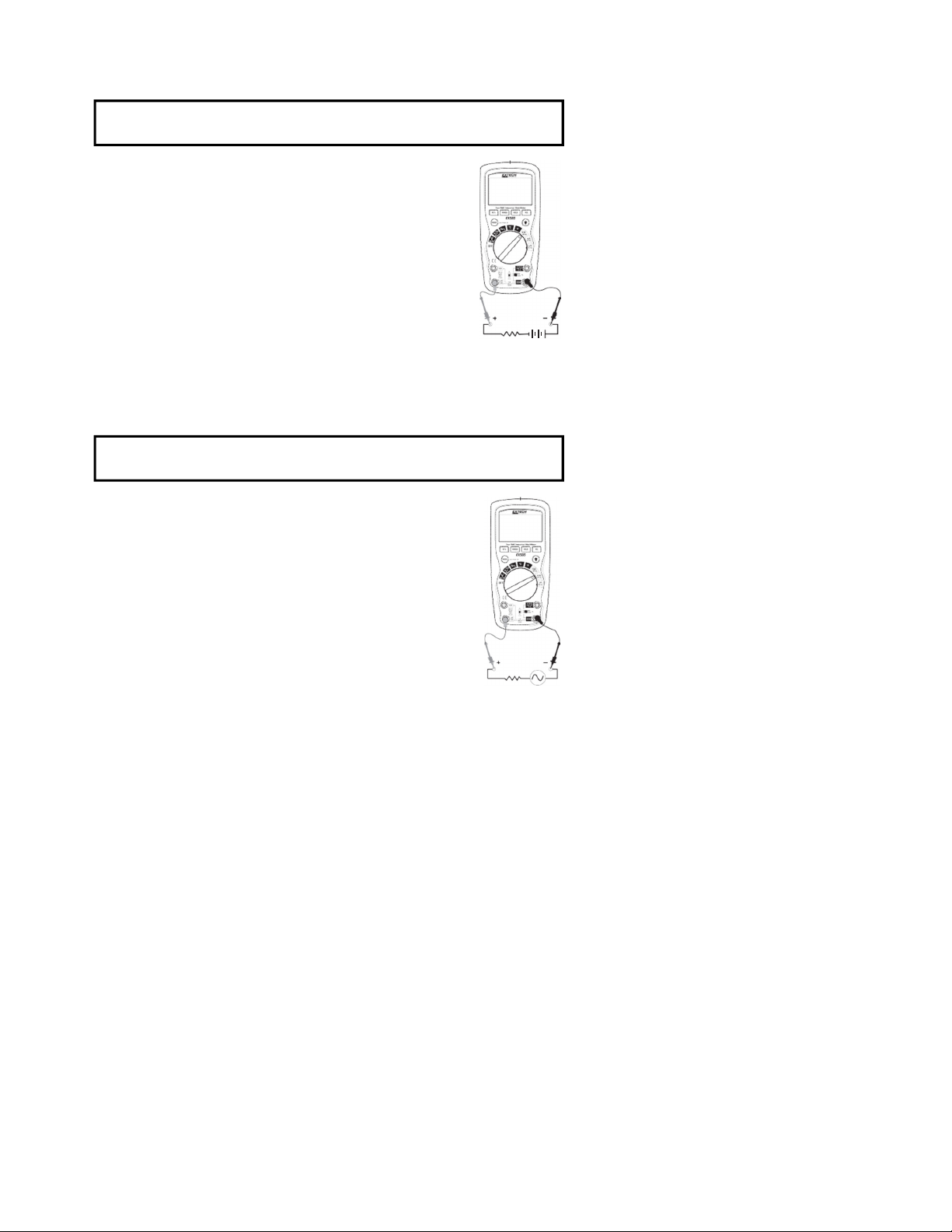

EGYENFESZÜLTSÉG MÉRÉS
FIGYELEM:
bekapcsolnak vagy kikapcsolnak. Nagy feszültséglökések léphetnek fel, amelyek a
1. Állítsa a funkciókapcsolót V állásba.
2. Nyomja meg a MODE gombot, DC (egyenfeszültség) választásához
(amennyiben szükséges).
3. Kösse össze a fekete mérővezeték banándugóját a negatív
hüvellyel. Kösse össze a piros mérővezeték banándugóját a pozitív
hüvellyel.
4. Tegye a fekete mérőhegyet az áramkör negatív oldalához. Tegye a
piros mérőhegyet az áramkör pozitív oldalához.
5. Olvassa le a feszültséget a kijelzőn.
Ne mérjen egyenfeszültséget, miközben az áramkörben egy motort
OFF
helyzetbe, ha a mérőműszert nem
COM
V
VÁLTAKOZÓ FESZÜLTSÉG MÉRÉS (FREKVENCIA, MUNKACIKLUS)
FIGYELEM! Áramütés veszélye. A mérőhegyek esetleg nem elég hosszúak ahhoz, hogy a
fázisrészeket egyes 240 V-os készülék csatlakozóknál elérjék, mivel az érintkezők mélyen
be vannak süllyesztve a csatlakozókba. Ez ahhoz vezethet, hogy a kijelző 0 V-ot mutat,
amikor a csatlakozó tulajdonképpen feszültség alatt van. Győződjön meg róla, hogy a
mérőhegyek a fém érintkezőket a csatlakozóban érintik, mielőtt abból indulna ki, hogy nincs
jelen feszültség.
FIGYELEM: Ne mérjen váltakozó feszültséget, miközben az
áramkörben egy motort bekapcsolnak vagy kikapcsolnak.
Nagy feszültséglökések léphetnek fel, amelyek a
mérőműszert károsíthatják.
1. Állítsa a funkciókapcsolót V állásba.
2. Nyomja meg a MODE gombot, AC
(váltakozó feszültség) választásához
(amennyiben szükséges).
3. Kösse össze a fekete mérővezeték banándugóját a
negatív
COM
mérővezeték banándugóját a pozitív V hüvellyel.
4. Tegye a fekete mérőhegyet az áramkör negatív oldalához.
Tegye a piros mérőhegyet az áramkör pozitív oldalához.
5. Olvassa le a feszültséget a kijelzőn.
6. Nyomja meg a
7. Olvassa le a feszültséget a kijelzőn.
8. Nyomja meg újból a
9. Olvassa le a munkaciklus %-át a kijelzőről.
hüvellyel. Kösse össze a piros
HZ/%
gombot, a "Hz" kijeleztetésére.
HZ/%
gombot, a "%" kijeleztetésére.
6
EX505-EU_GR V6.3 11/07
EGYENÁRAM MÉRÉS
FIGYELEM:
másodperc túllépése a mérőműszeren és/vagy a mérővezetékeken is
károsodásokhoz vezethet.
1. Kösse össze a fekete mérővezeték banándugóját a negatív COM
hüvellyel.
2. Ha árammérést kíván végezni max. 4000 µA-ig, állítsa a
funkciókapcsolót a
banándugóját kösse össze a
µA/mA
3. Ha árammérést kíván végezni max. 400 mA-ig, állítsa a
funkciókapcsolót a
banándugóját kösse össze a
µA/mA
4. Ha árammérést kíván végezni max. 10 A-ig, állítsa a
funkciókapcsolót a
mérővezeték banándugóját a
5. Nyomja meg a
6. Válassza le a vizsgálandó áramkört a hálózati áramellátásról, majd
nyissa meg az áramkört a mérendő helyen.
7. Tegye a fekete mérőhegyet az áramkör negatív oldalához. Tegye a piros
mérőhegyet az áramkör pozitív oldalához.
8. Csatlakoztassa az áramkört a hálózati áramellátáshoz.
9. Olvassa le a mért áram értéket a kijelzőről.
VÁLTAKOZÓ ÁRAM MÉRÉS (FREKVENCIA, MUNKACIKLUS)
FIGYELEM:
másodperc túllépése a mérőműszeren és/vagy a mérővezetékeken is károsodásokhoz
1. Kösse össze a fekete mérővezeték banándugóját a negatív COM
hüvellyel.
2. Ha árammérést kíván végezni max. 4000 µA-ig, állítsa a
funkciókapcsolót a
banándugóját kösse össze a
µA/mA
3. Ha árammérést kíván végezni max. 400 mA-ig, állítsa a
funkciókapcsolót a
banándugóját kösse össze a
µA/mA
4. Ha árammérést kíván végezni max. 10 A-ig, állítsa a
funkciókapcsolót a
mérővezeték banándugóját a
5. Nyomja meg a
6. Válassza le a vizsgálandó áramkört a hálózati áramellátásról, majd
nyissa meg az áramkört a mérendő helyen.
7. Tegye a fekete mérőhegyet az áramkör nullavezető oldalához. Tegye a piros
mérőhegyet az áramkör áramvezető oldalához.
8. Csatlakoztassa az áramkört a hálózati áramellátáshoz.
9. Olvassa le a mért áram értéket a kijelzőről.
10. Nyomja meg a
11. Olvassa le a feszültséget a kijelzőn.
12. Nyomja meg újból a
13. Olvassa le a munkaciklus %-át a kijelzőről.
14. Nyomja meg a
Ne mérjen 20 A áramot 30 másodpercnél hosszabb ideig. A 30
µA
helyzetbe, és a piros mérővezeték
hüvellyel.
mA
helyzetbe, és a piros mérővezeték
hüvellyel.
10A
helyzetbe, és kösse össze a piros
10A
MODE
gombot, „DC“ kijelzéséhez.
Ne mérjen 20 A áramot 30 másodpercnél hosszabb ideig. A 30
µA
helyzetbe, és a piros mérővezeték
hüvellyel.
mA
helyzetbe, és a piros mérővezeték
hüvellyel.
10A
helyzetbe, és kösse össze a piros
MODE
gombot, „AC“ kijelzéséhez.
HZ/%
gombot, a "Hz" kijeleztetésére.
HZ/%
HZ/%
gombot, a "Hz" kijeleztetésére.
hüvellyel.
10A
hüvellyel.
gombot, a "%" kijeleztetésére.
7 EX505-EU_GR V6.3 11/07
ELLENÁLLÁSMÉRÉS
FIGYELEM:
áramról, és süsse ki az összes kondenzátort, mielőtt az ellenállást kezdené mérni.
Vegye ki az elemeket, és húzza ki a hálózati kábelt.
1.
Állítsa a funkciókapcsolót a ΩCAP
2. Kösse össze a fekete mérővezeték banándugóját a negatív
hüvellyel. Kösse össze a piros mérővezeték banándugóját a
pozitív
3. Nyomja meg a
4. Tegye a mérőhegyeket az áramkörre vagy a vizsgálandó
részre. Ajánlott a vizsgálandó rész egyik oldalának eltávolítása,
hogy a megmaradó áramkört ne zavarja az ellenállásmérés.
5. Olvassa le a mért ellenállás értéket a kijelzőről.
Az áramütés elkerülésére válassza le a vizsgálandó készüléket az
∧∧∧∧
- hüvellyel.
MODE
gombot, „
∧∧∧∧”
kijeleztetésére.
helyzetbe.
COM
FOLYTONOSSÁGVIZSGÁLAT
FIGYELEM:
1. Állítsa a funkciókapcsolót a Ω CAP helyzetbe.
2. Kösse össze a fekete mérővezeték banándugóját a negatív
hüvellyel. Kösse össze a piros mérővezeték banándugóját a
pozitív
3. Nyomja meg a MODE gombot,
4. Tegye a mérőhegyeket az áramkörre vagy a vizsgálandó
kábelre.
5. Amennyiben az ellenállás kisebb, mint kb. 100Ω , akkor
hangjelzés hallható. Ha az áramkör nyitva van, akkor „
jelenik meg.
Az áramütés elkerülésére soha ne mérjen folytonosságot nagyfeszültségű
∧∧∧∧
- hüvellyel.
COM
∧
∧
" kijeleztetésére.
∧ ∧
OL”
DIÓDATESZT
1. Állítsa a funkciókapcsolót a Ω CAP helyzetbe.
2. Kösse össze a fekete mérővezeték banándugóját a negatív
3. Nyomja meg a MODE gombot, és V kijeleztetésére.
4. Érintse a mérőhegyeket a vizsgálandó diódához. A nyitóirányú
COM
hüvellyel. Kösse össze a piros mérővezeték banándugóját a pozitív
hüvellyel.
feszültség általában 0,400 és 0,700 V között jelződik ki. A visszirányú
záró feszültség „OL“ -t jelez. A készülékek, amelyeken rövidzárlat
van, közelítőleg 0V-ot jeleznek ki, a készülékek, melyeken nincs
rövidzárlat,
„OL“-t mutatnak mindkét póluson.
8 EX505-EU_GR V6.3 11/07
V
HŐMÉRSÉKLETMÉRÉS
1. Állítsa a funkciókapcsolót a
2. Csatlakoztassa a hőmérséklet szonda dugóját a csatlakozóhüvelybe, és ügyeljen
eközben okvetlenül a helyes polaritásra.
3. Érintse meg a hőmérsékletszondával azt a részt, amelynek a hőmérsékletét mérni
kívánja. Tartsa a hőmérsékletszongát a vizsgálandó tárgyon addig, amíg a mért érték
stabilizálódik (azaz kb. 30 másodpercig)
4. Olvassa le a hőmérsékletet a kijelzőn.
Megjegyzés:
A hőmérsékletszonda egy K típusú mini dugóval van felszerelve. A mini dugó és
a banándugó csatlakoztatásához egy adapter kapható.
ºF
vagy
ºC
helyzetbe.
KAPACITÁSMÉRÉS
FIGYELEM:
áramról, és süsse ki az összes kondenzátort, mielőtt a kapacitást elkezdené mérni.
Vegye ki az elemeket, és húzza ki a hálózati kábelt.
1. Állítsa a funkciókapcsolót a Ω CAP helyzetbe.
2. Kösse össze a fekete mérővezeték banándugóját a negatív
hüvellyel. Kösse össze a piros mérővezeték banándugóját a pozitív
hüvellyel.
3. Nyomja meg a
4. Tegye a mérőhegyeket a vizsgálandó kondenzátorra.
5. A vizsgálat mintegy három percig vagy még hosszabban tart, nagy
feltöltött kondenzátoroknál. Várjon, amíg a kijelző stabilizálódik,
mielőtt a vizsgálatot befejezné.
6. Olvassa le a kapacitást a kijelzőn.
Az áramütés elkerülésére válassza le a vizsgálandó készüléket az
COM
V
MODE
gombot, „nF” kijeleztetésére.
FREKVENCIA- /MUNKACIKLUS MÉRÉS (ELEKTRONIKUSAN)
1. Állítsa a funkciókapcsolót a „Hz %” helyzetbe.
2. Nyomja meg a
3. Kösse össze a fekete mérővezeték banándugóját a negatív
hüvellyel. Kösse össze a piros mérővezeték banándugóját a
pozitív
4. Tegye a mérőhegyeket a vizsgálandó áramkörre.
5. Olvassa le a feszültséget a kijelzőn.
6. Nyomja meg újból a
7. Olvassa le a munkaciklus %-át a kijelzőről.
Hz
hüvellyel.
HZ/%
gombot, a "Hz" kijeleztetésére.
HZ/%
gombot, a "%" kijeleztetésére.
COM
9 EX505-EU_GR V6.3 11/07
FREKVENCIAÉRZÉKENYSÉG (ELEKTROMOS)
(egyen
-/vá
ltakozó
Érzé
4V
5Hz~10kHz
40V, 400V
5Hz~20kHz
5Hz~200kHz
1000V/1000V
50Hz~1kHz
400mA
5Hz~5kHz
10 A
5Hz~1kHz
A frekvencia érzékenység a választott Hz funkció tartományától függ a feszültség- vagy
árammérésnél. Tipikus érzékenység értékeket talál elektromos méréseknél az áttekintésben.
Tartomány
kenység Frekvenciatartomány
≥
1,5V rms
≥
10V rms
≥
20V rms
≥
420V rms
≥
45mA rms
≥
4A rms
Automatikus/manuális mérési tartomány választás
A mérőműszer az első bekapcsoláskor az automatikus üzemmódba fog lépni. Ezzel
automatikusan kiválasztja a mérések számára legjobb tartományokat, és általában a legjobb
üzemmódot a legtöbb mérés elvégzéséhez. A mérési helyzeteknél, amelyeknél szükséges
a tartomány kézi beállítása, járjon el a következőképpen:
1. Nyomja meg a
2. Nyomja meg a
RANGE
gombot. Az „
RANGE
gombot, ezzel a rendelkezésre álló tartományokon tud
AUTO
“ szimbólum jelenik meg.
átlépni. Nézze a kijelzett tizedes helyet és egységet, amíg a kívánt tartomány meg
nem jelenik.
3. Nyomja és tartsa nyomva a
RANGE
gombot két másodpercig, a kézi mérési
tartomány választásból való kilépéshez, és a visszatéréshez az automatikus
méréshatár váltásba.
Megjegyzés:
A kézi mérési tartomány váltás nem működik a kapacitás és frekvenciamérés
funkciókban.
VISZONYÍTÓ (RELÁCIÓ) MÉRÉS
A "viszonyító mérés" lehetővé teszi, hogy egy mérést végezzen egy tárolt
referenciaértékhez való viszonyítás céljából. Egy feszültség-, áramerősség- stb.
referenciaérték tárolható, úgy, hogy a rákövetkező mérések ehhez az értékhez viszonyítva
végezhetők el. A kijelzett érték a különbség a referenciaérték és a mért érték között.
1. Végezze el a kívánt mérést, úgy, ahogy a használati útmutatóban le van írva.
2. Nyomja meg a REL gombot, hogy az eredményt elmentse; „REL“ jelenik meg.
3. A kijelző ezután a különbséget mutatja a tárolt érték és a rákövetkező mért érték között.
4. Nyomja meg a
Megjegyzés:
HÁTTÉRVILÁGÍTÁS
REL
gombot, a viszonyítási mód elhagyására.
A viszonyítási funkció nem működik a frekvenciamérés funkciónál.
Nyomja meg a háttérvilágítás gombot 2 másodpercnél hosszabban, a háttérvilágítás
bekapcsolására. A háttérvilágítás 10 másodperc múlva automatikusan
kikapcsolódik.
HOLD (tartás)
A Hold (adattartás) funkció a mért értéket a kijelzőn tartja. Nyomja meg a
röviden, a
KIKAPCSOLÓ AUTOMATIKA
HALTEN
(tartás) funkció aktiválására vagy kikapcsolására.
HOLD
gombot
A kikapcsoló automatika kikapcsolja a mérőkészüléket 30 perc eltelte után. A kikapcsoló
automatika deaktiválására tartsa a
MODE
gombot nyomva és kapcsolja be a
mérőkészüléket.
ALACSONY ELEMTÖLTÖTTSÉG KIJELZÉSE
Ez a szimbólum akkor jelenik meg, ha az elem feszültsége alacsony.
Cserélje le az elemet, ha a szimbólum megjelenik.
10 EX505-EU_GR V6.3 11/07
Karbantartás
FIGYELEM:
feszültségforrásról, mielőtt a műszer hátoldalán lévő borítót, és az elemtartó és
biztosítéktartó borítóját leveszi.
FIGYELEM:
műszer hátoldali borítóját és az elemtartó és a biztosítéktartó borítóját megfelelően és
Kövesse az alábbiakban ismertetett utasításokat, hogy a multiméter megbízható működését
biztosítsa:
1.
2.
3.
4.
5.
6.
ELEMCSERE
FIGYELEM! Az áramütés elkerülésére válassza le a mérővezetékeket minden
feszültségforrásról, mielőtt az elemtartó borítóját leveszi.
1. Kapcsolja le az áramot, és válassza le a mérővezetékeket a mérőműszerről.
2. Távolítsa el a két csavart (B) egy kereszthornyú csavarhúzóval, a műszer hátulján
3. Tegye be az elemet az elemtartó rekeszbe, és vegye közben figyelembe a helyes
4. Zárja le az elemtartó fedelét, és rögzítse azt a csavarokkal (B).
Az áramütés elkerülésére válassza le a mérővezetékeket minden
Az áramütés elkerülésére ne használja a mérőkészüléket, mielőtt a
TARTSA A MÉRŐMŰSZERT SZÁRAZON.
A MÉRŐMŰSZERT CSAK NORMÁL HŐMÉRSÉKLETEKEN HASZNÁLJA.
Extrém hőmérsékletek megrövidítik az elektromos alkatrészek élettartamát, a
műanyag részeket pedig deformálják vagy megolvasztják.
KEZELJE A MÉRŐMŰSZERT ÓVATOSAN ÉS KÖRÜLTEKINTŐEN.
elektronikus alkatrészek vagy a műszerház károsodhat.
TARTSA TISZTÁN A MÉRŐKÉSZÜLÉKET.
nedves ruhával. NE HASZNÁLJON vegyszereket, súroló- vagy tisztítószereket!
CSAK A MEGADOTT MÉRETŰ ÉS TÍPUSÚ ELEMEKET HASZNÁLJA
elemeket távolítsa el, mert ezek kifuthatnak és tönkretehetik a készüléket.
HA A MÉRŐMŰSZERT HOSSZEBB IDEIG NEM HASZNÁLJA,
hogy elkerülje az esetleges károsodást.
lévő elemtartó megnyitásához.
polaritást.
Ha nedves lesz, szárítsa meg.
Ha leejti, az
Alkalmanként törölje le a készüléket egy
. A hibás
vegye ki az elemeket,
Ön, mint végfelhasználó, törvény által kötelezett (elemekre
vonatkozó rendelet szerint) minden elhasznált elem és akku
Eltávolítás
leadására.
A használt elemeket/akkukat ingyenesen leadhatja a megfelelő gyűjtőhelyeken a
lakóhelyén, vagy a kereskedelem azon boltjaiban, ahol elemeket/akkukat árusítanak.
A háztartási szeméten keresztül való eltávolítás tilos.A használati idejének végén a
készülék ártalmatlanításánál kövesse az érvényes törvényi előírásokat.
A háztartási szeméten keresztül való eltávolítás tilos.
11 EX505-EU_GR V6.3 11/07
FIGYELEM:
elemtartó borítóját megfelelően és biztonságosan nem rögzítette.
Megjegyzés:
Az áramütés elkerülésére ne használja a mérőkészüléket, mielőtt az
Ha a mérőműszere nem működik megfelelően, ellenőrizze a biztosítékokat és az
elemeket, arra vonatkozóan, hogy azok jók és megfelelően vannak beépítve.
A
A
B
B A
F1 F2
BIZTOSÍTÉKCSERE
FIGYELEM:
feszültségforrásról, mielőtt a biztosítéktartó borítóját leveszi.
1. Válassza le a mérővezetékeket a mérőkészülékről.
2. Távolítsa el az elemtartót (kéb db "B" csavar) és az elemet.
3. Távolítsa el a hat „A“ csavart, és vegye le óvatosan a készülék hátsó borítóját.
4. Vegye ki óvatosan a régi biztosítékot, és tegyen be egy újat a biztosítéktartóba.
5. Mindig a megfelelő méretű és névleges értékű biztosítékot használja (0,5 /1000 gyors
biztosítékot a 400 mA tartományhoz [SIBA 70-172-40], 10 /1000 gyors biztosítékot a
20 A tartományhoz [SIBA 50-199-06]).
6. Tegye be az elemet és rögzítse az elemtartót.
Az áramütés elkerülésére válassza le a mérővezetékeket az összes
FIGYELEM:
Az áramütés elkerülésére ne használja a mérőműszert, mielőtt a
12 EX505-EU_GR V6.3 11/07
Műszaki adatok
Funkci
ó Tartom
á
n
Felbontás
Pontoss
á
g
Egyenfeszültség
Váltakozó feszültség
Egyenáram
Váltakozó áram
Megjegyzés: A pontosság érvényes 18°C és 28°C (65°F és 83°F) közötti hőmérsékleten és 75 %-
nál kisebb relatív légnedvességnél.
400 mV 0,1mV
4V 0,001V
40V 0,01V
400V 0,1 V
1000V 1V
400 mV 0,1mV
4V 0,001V
40V 0,01V
400V 0,1V
1000V 1V
400µA 0,1µA
4000µA 1µA
40mA 0,01mA
400mA 0,1mA
10 A 0,01A
400µA 0,1µA
4000µA 1µA
40mA 0,01mA
400mA 0,1mA
10 A 0,01A
±
(mért érték 1,2%-a + 2
±
(mért érték 2,0%-a + 5
±
(mért érték 1,5%-a + 3
±
(mért érték 2,5%-a + 5
13 EX505-EU_GR V6.3 11/07
Funkci
ó Tartom
ány
Felbontás
Pontoss
á
g
Ellenállás
Kapacitás 4nF 0,001nF
Frekvencia
(Hz% funkció)
400∧ 0,1∧
4k∧ 0,001k∧
40k∧ 0,01k∧
400k∧ 0,1k∧
4M∧ 0,001M∧
40M∧ 0,01M∧
40nF 0,01nF
400nF 0,1nF
4µF 0,001µF
40µF 0,01µF
100µF 0,1µF
5,999 Hz 0,001 Hz
59,99 Hz 0,01Hz
599,9 Hz 0,1Hz
5,999 kHz 0,001 kHz
59,99 kHz 0,01 kHz
599,9 kHz 0,1 kHz
5,999MHz 0,001MHz
9,999MHz 0,001MHz
±
(mért érték 1,2%-a + 2
±
(mért érték 3,0%-a + 5
±
(mért érték 1,5%-a + 1
±
(mért érték 1,2%-a + 3
digit)
±
(mért érték 1,5%-a + 4
Munkaciklus
Hőmérséklet (K
típus)
Megjegyzés: a pontossági adatok két elemből állnak:
•
(%-os mérési eredmény) – ez a mért áramkör pontossága.
•
(+ digit) – Ez az analóg-digitális átalakító pontossága).
0,1 – 99,9 %
Pulzáló tartomány 100µs ..100ms, 5Hz ... 150kHz
-4 to 1382°F
-20 ... 750°C
0,1 %
0,1°<400°
1° ≥ 400°
14 EX505-EU_GR V6.3 11/07
±
(leolv. érték 3,0%-a +
Ház
kettős szigetelésű, vízálló (IP67)
Ejtési szilárdság:
Diódateszt
Folytonosságvizsgálat
Hőmérséklet érzékelő K-típusú hőelem szükséges
Bemeneti látszólagos ellenállás 7,8MΩ
Váltakozóáram reakcióidő
Váltakozóáram feszültség sávszélesség 40 Hz ... 400Hz
Csúcsérték tényező
Kijelző Háttérvilágítású folyadékkristályos kijelző 4000-ig
Túlterhelés kijelzés
Lekapcsoló automatika
Polaritás Automatikus, (pozitív nincs jelölve, mínuszjel (-)
Mintavétel
Elem kimerülés jelzés
Elem Egy 9 V-os elem (NEDA 1604)
Biztosíték mA, µA tartományok;0,5 A/1000 V kerámia
Üzemelési hőmérséklet
Tárolási hőmérséklet -20°C ... 60°C (-4°F ... 140°F)
Üzemelési légnedvesség
Tárolási légnedvesség <80%
Üzemelési magasság
Súly
Méret 182 x 82 x 55 mm (7,2” x 3,2” x 2,2”)
Biztonság Ez a készülék a beltéri használatra megfelel, és
Engedélyek
UL regisztráció Az UL jelölés nem mutatja ki, hogy ezt a
Minden jog fenntartva, beleértve a teljes vagy részekben történő másolás jogát bármilyen
2 méter (6,5 láb)
Tesztáram 0,3 mA tipikus, nyitott
Hangjel hallható, ha az ellenállás kisebb, mint kb.
Szerzői jog © 2007 Extech Instruments Corporation.
áramköri feszültség 1,5V egyenáram
100∧ ,, Vizsgáló áram erősség
<0,3mA
Valódi négyszög középérték (RMS)
≤3 a teljes skálán 500 V-ig, lineárisan emelkedve
≤1,5-ig 1000 V-nál
„OL“ jelenik meg
30 perc (körülbelül)
jelzi a negatívot.
2-szer másodpercenként, névleges
„ ” jelenik meg, ha az elem feszültsége
a szükséges elemfeszültség alá esik
gyors, A tartomány; 10 A/1000 V kerámia
gyors
5°C ... 40°C (41°F ... 104°F)
Max. 80% 31°C-ig (87°F-ig) lineárisan emelkedve
50%-ig 40°C-on (104°F-on)
Max. 2000 méter (7000 láb)
342g (0,753lb) (kerettel)
EN61010-1 és IES61010-1, 2. kiadás (2001) szerint
kettős szigeteléssel ellátott, Kat IV 600V-ig, és Kat III
1000V-ig biztosítva; Szennyeződési fok 2. A
mérőkészülék megfelel még a következőknek: UL
61010-1, 2. kiadás (2004), CAN/CSA C22.2 Nr.
61010-1, 2. kiadás (2004),
és UL 61010B-2-031, 1. kiadás (2003)
UL, CE
terméket a mért értékek pontossága
szempontjából kiértékelték.
formában.
15 EX505-EU_GR V6.3 11/07
Loading...
