Návod k použití

Digitální příruční multimetr
True RMS Messung (měření skutečných hodnot)

Extech 430

Úvod

Gratulujeme Vám ke koupi přístroje Extech 430 (číslo výrobku EX430) True RMS-Multimeter. Tento přístroj můžete použít
k měření jak střídavého/stejnosměrného napětí, střídavého/stejnosměrného proudu, el. odporu, el. kapacity, relativní doby
zapnutí, testu diod, zkoušky průchodnosti, tak i k měření teploty vodiče termočlánkem. Budete-li přístroj pečlivě opatrovat, bude
Vám ulehčovat práci po mnoho let.

Bezpečnost

Mezinárodní bezpečnostní symboly

Tento symbol je používán samostatně, v kombinaci s jinými symboly nebo je uveden na koncovém zařízení.
Uživatel si musí dohledat podrobnější informace v instruktážním návodu.

Tento symbol se umisťuje na koncová zařízení a informuje uživatele o nebezpečí zásahu el. proudem.

Ochranná třída II (dvojitá izolace)

Tento symbol uživatele varuje před vážným zraněním či dokonce smrtelným úrazem, které se může
uživateli přihodit, pokud porušuje bezpečnostní pravidla.

Toto upozornění varuje uživatele před možným poškozením přístroje z důvodu nerespektování
pravidel v instruktážním návodu.

Tento symbol informuje uživatele o nejvyšším přípustném napětí na uzemnění, kterému může být při
zapojení v síti koncové zařízení vystaveno. V tomto případě činní limit 600 V a to jak u střídavého tak
i u stejnosměrného proudu.

Pozor

• Nesprávným užíváním může dojít jak k poškození přístroje, tak i zásahu el. proudem, zranění nebo dokonce
i ke smrtelnému úrazu. Přečtěte si proto pečlivě návod k použití před uvedením přístroje do provozu.

• Před výměnou baterii nebo pojistek odpojte vždy měřící sondy od vodiče.

• Před začátkem měření zkontrolujte správné propojení vodiče a přístroje, aby nedošlo k možným škodám. Případná

poškození nechte okamžitě opravit nebo přístroj vyměnit. V žádném případě nepoužívejte jakkoli poškozený přístroj.

• Buďte opatrní zvláště při práci se střídavým napětím o více jak 25 V (reálná hodnota) nebo o více jak 35 V u
stejnosměrného napětí. Při těchto měřených hodnotách můžete být zasaženi el. proudem.

• Vybijte všechny kondenzátory a vyjměte testovanou část z elektrického obvodu dříve, než budete testovat diody,
odpory nebo průchodnost el. proudu.

• Testování el. napětí v zásuvce může být náročnější a zvláště pak nepřesné, protože není jednoduché určit, které el.
kontakty jsou navzájem propojené. Jinak řečeno, ujistěte se, že daný kontakt není pod el. napětím.

• Použijete-li přístroj k jiným účelům než udává výrobce, můžete poškodit vnitřní ochranná zařízení, která poté
přestanou správně fungovat.

• Tento přístroj není hračka, a proto nepatří do rukou dětí. Obsahuje nebezpečné díly a malé části, které mohou děti
spolknout, a proto zabraňte tomu, aby děti s tímto přístrojem jakkoli manipulovali. Dojde-li i přesto ke spolknutí
nějakého dílu, vyhledejte okamžitě lékařskou pomoc.

• Nenechávejte také nikdy ležet bez dozoru obal od přístroje, protože i ten se může stát v dětských rukou nebezpečný.

• Nebudete-li přístroj nějaký čas používat, vyndejte z přístroje baterie, abyste zabránili jejich úplnému vybití.

• Staré nebo poškozené baterie mohou způsobit poleptání kůže. V takových to případech používejte pro Vaši ochranu

odpovídající ochranné rukavice.

• Věnujte pozornost tomu, aby nedocházelo ke zkratování baterií. V žádném případě nevhazujte baterie do ohně.

PŘEPJETÍ KATEGORIE III

Tento měřící přístroj plně odpovídá normám pro PŘEPJETÍ, CAT III dle IEC 610-1-2001. Měřicí přístroje třetí kategorie jsou
chráněny před přechodným přepjetím na rozdělovači. Příkladem je přepínač v průmyslových, na stálo instalovaných, přístrojích
a vnitřních zařízeních, která jsou neustále zapojeny v síti.

BEZPEČNOSTNÍ POKYNY

Aby nebyl uživatel vystaven nebezpečí úrazu, je nutné dodržovat všechna uvedená bezpečnostní pravidla pro práci s tímto
měřicím přístrojem.

1. NIKDY nevystavujte přístroj vyšším hodnotám elektrického napětí a proudu, než kolik je jeho nejvyšší přípustná
hodnota.

Bezpečná hranice pro vstupní hodnoty

Funkce pro měření Max. přípustná vstupní hodnota
Stejnosměrný nebo střídavý proud 1000V DC/750 V AC, 200Vrms pro řadu 400mV
mA AC/DC 500mA 250V rychlá pojistka

A AC/DC

Frekvence, odpor, kapacita, doba zapnutí, test diod, zkouška
průchodnosti
Teplota 60V DC, 24V AC

20A 250V rychlá pojistka (30 sekund max.
každých 15 minut)

250Vrms max. 15 sekund

2. POZOR na práci při vysokém napětí

3. NIKDY neměřte hodnotu el. napětí na vstupní zdířce „COM“, pokud je hodnota el. napětí vyšší než 600 V.

4. NIKDY nepřikládejte sondu na zdroj el. napětí, pokud je funkce přístroje nastavena na proud, odpor nebo na test
diod. V případě, že přístroj špatně nastavíte nebo si nedáte pozor, můžete závažným způsobem přístroj poškodit.

5. VŽDY nechte vybít vyrovnávací kondenzátor a odpojte zdroj napájení testovaného elementu při měření el. odporu a
testování diod.

6. VŽDY odpojte zdroj napájení a odejměte měřící kabel dříve, než otevřete víčko od baterie nebo kryt přístroje.

7. NIKDY nepoužívejte přístroj, pokud není správně usazeno a uzavřeno víčko od baterií nebo kryt přístroje.

Ovládací panel

1. LC-Display (4000 počítaných impulsů)

2. HOLD

3. tlačítko pro výběr

4. otočný spínač pro změnu měření

5. vstupní zdířka pro mA, uA a A-

6. vstupní zdířka pro COM

7. vstupní zdířka pro Plus

8. aretační klávesa RANGE (oblast měření)

9. tlačítko RELATIVE

10. tlačítko pro osvětlení displeje

11. ochranná guma

Upozornění: Sklapovací stojánek a víčko od baterií se nachází na zadní straně přístroje

Symboly a značky

Průchodnost
Test diod
Stav baterie
Porucha připojení svorek pro měření

n nano (10-9) (el. kapacita)
µ mikro (10-6) (Amp, kap)
m milli (10-3) (Volt, Amp) A el. proud
k kilo (103) (Ohm) F Farad (el. kapacita)
M mega (106) (Ohm) W Ohm
Hz Hertz (frekvence) V Volt
% procent (vztah relativního zapojení) REL relativní síťové zapojení/ střídavý proud
AUTO automatické nastavení rozsahu HOLD hodnoty na displeji se nebudou měnit
°F stupeň Fahrenheita °C stupeň Celsia

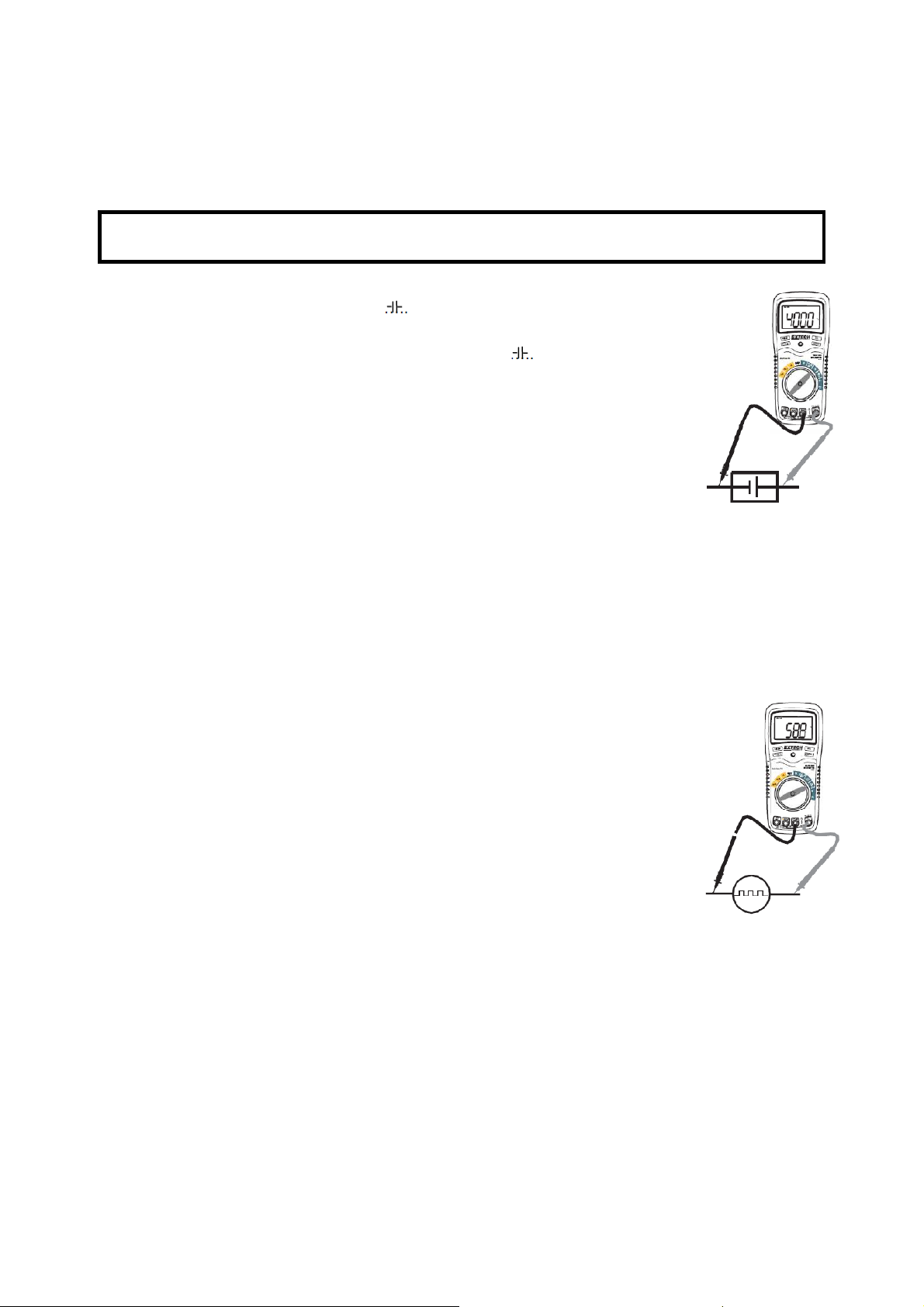

Návod k použití

VAROVÁNÍ: Nebezpečí zásahu elektrickým proudem, Vysoké napětí jak střídavého tak i stejnosměrného proudu je pro
uživatele nebezpečné a je potřebná co největší obezřetnost při měření.

1. VŽDY když už přístroj nepoužijete, vypněte jej tlačítkem OFF.

2. Když se během měření zobrazí na displeji „OL“, jsou měřené hodnoty jiné, než je přístroj schopen změřit a proto
změňte rozsah měření.

UPOZORNĚNÍ: Je možné, že budou data při měření střídavého nebo stejnosměrného proudu nepřesná, neuzavřete-li
správně obvod mezi vodičem a přístrojem (správně přichycená sonda). Pokud je přístroj stále pod proudem, jsou měřené
hodnoty stabilizovány a zobrazí se co nejpřesnější údaje.

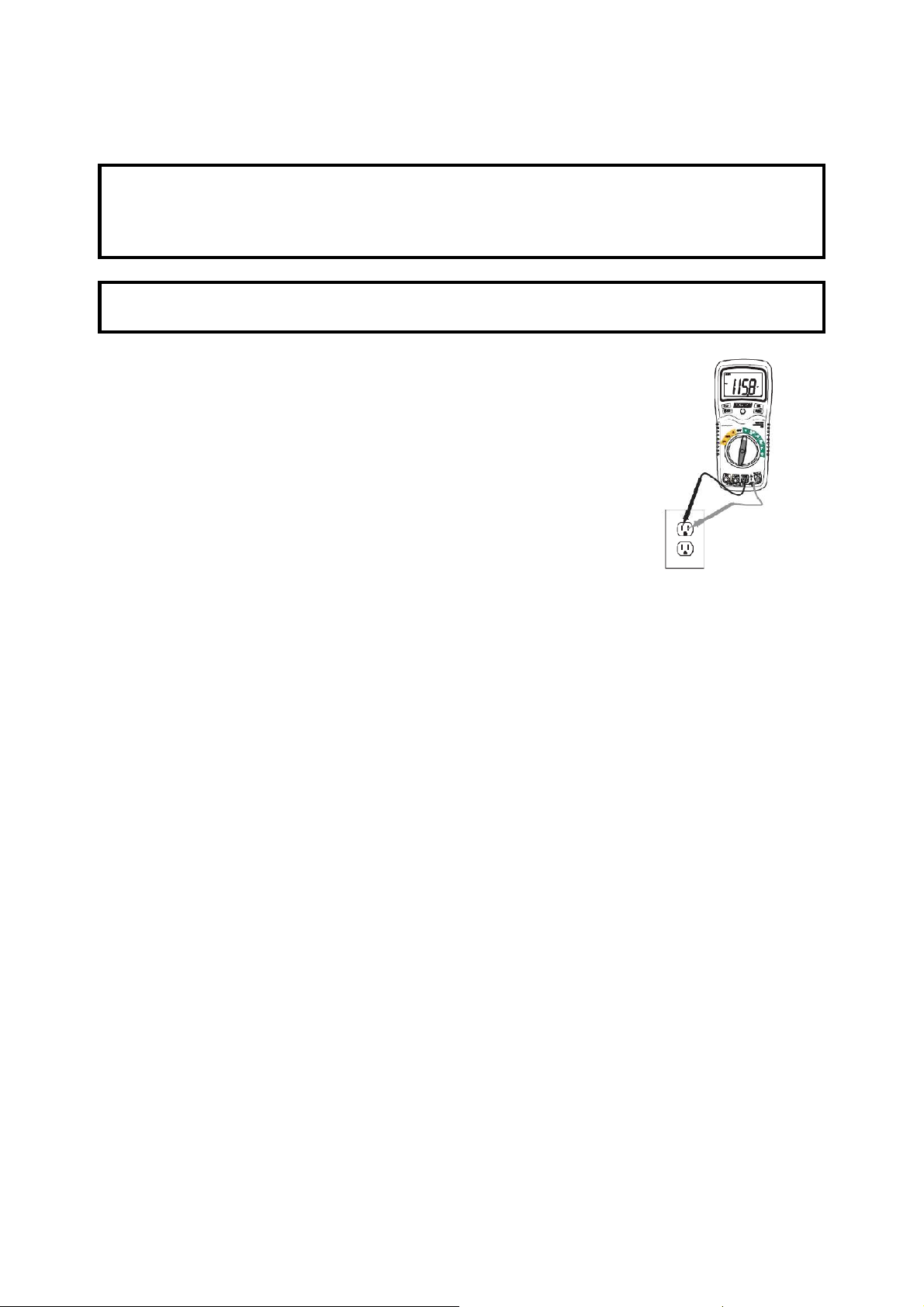

MĚŘENÍ STEJNOSMĚRNÉHO NAPĚTÍ

POZOR: V žádném případě neměřte stejnosměrné napětí a zároveň nevypínejte nebo nezapínejte motor, protože můžete

přístroj poškodit náhlými silnými změnami el. napětí v obvodu.

1. Nastavte otočný spínač na zelenou pozici -na V.

2. Tlačítkem SELECT nastavte hodnotu DC na displeji.

3. Zastrčte banánek černého měřícího kabelu do záporné zdířky COM.
Zastrčte banánek červeného měřícího kabelu do kladné zdířky V.

4. Přesvědčte se, že je záporný pól spojen koncovkou černého kabelu.
Přesvědčte se, že je kladný pól spojen koncovkou červeného kabelu.

5. Hodnota el. napětí se Vám zobrazí na displeji.
