Wstęp
Szanowny Kliencie! Gratulujemy zakupu multimetra Extech 420 z automatycznym doborem zakresów
pomiaru (nr art. EX420). Miernik Extech 420 przeznaczony jest do pomiaru napięcia stałego (DC)
zmiennego (AC), prądu stałego (DC) i zmiennego (AC), rezystancji, kapacytancji, częstotliwości, cyklu
pracy, a także testowania diod, ciągłości obwodu oraz pomiaru temperatury. Prawidłowe
użytkowanie oraz dbałość o urządzenie zapewni jego długotrwałą i niezawodną pracę.
Bezpieczne użytkowanie urządzenia
Międzynarodowe symbole bezpieczeństwa
Niniejszy symbol, umieszczony w pobliżu innego symbolu lub terminalu wskazuje, że
użytkownik powinien zapoznać się z dalszymi informacjami zamieszczonymi w instrukc
obsługi.
Niniejszy symbol, umieszczony w pobliżu terminalu wskazuje, że w warunkach
normalnego użytkowania istnieje możliwość wystąpienia napięć o niebezpiecznych
wartościach.
Podwójna izolacja (II klasa ochronności)
i
ji
OSTRZEŻENIA
Symbol OSTRZEŻENIE ostrzega przed możliwym zagrożeniem, które, o ile mu
się nie zapobiegnie, może spowodować poważnie uszkodzenie ciała lub śmierć.
Symbol OSTROŻNIE ostrzega przed możliwym zagrożeniem, które, o ile mu się
nie zapobiegnie, mogłoby doprowadzić do uszkodzenia urządzenia.
Niniejszy symbol ostrzega użytkownika, że terminal(e) oznaczone tym symbolem nie
może być przyłączane do punktu obwodu, którego napięcie względem uziemienia
przekracza (w tym przypadku) 600V AC lub V DC.
www.conrad.pl
Strona 3 z 18
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
•
Nieprawidłowe użytkowanie miernika może prowadzić do jego uszkodzenia, a także naraz
użytkownika na porażenie prądem elektrycznym, uszkodzenie ciała lub śmierć. Przed
przystąpieniem do pracy z miernikiem należy uważnie zapoznać się z niniejszą instrukcją
obsługi.
•
Przed wymianą baterii lub bezpieczników należy odłączyć od miernika przewody pom
•
Przed przystąpieniem do pracy z miernikiem należy sprawdzić jego stan, jak również stan
i
arowe.
przewodów pomiarowych. Uszkodzone elementy powinny zostać poddane naprawie lub
wymianie przed rozpoczęciem pracy z miernikiem.
•
Należy zachować szczególną ostrożność, kiedy wartości napięcia wynoszą więcej niż 25V AC
rms lub 35V DC. Napięcia te stwarzają ryzyko porażenia prądem elektrycznym.
•
Ostrzeżenie! Urządzenie to jest urządzeniem klasy A. W środowisku mieszkalnym może ono
powodować zakłócenia radioelektryczne. W takich przypadkach można żądać od jego
użytkownika zastosowania odpowiednich środków zaradczych.
•
Przed wykonaniem testu diod, pomiarem rezystancji lub ciągłości należy zawsze rozładować
kondensatory testowanego urządzenia i odłączyć to urządzenie od zasilania.
•
Pomiary napięć w gniazdach elektrycznych mogą być trudne i mylące z powodu utrudnionego
dostępu do styków elektrycznych schowanych głęboko w gnieździe elektrycznym. Należy
zastosować inne środki w celu upewnienia się, że gniazda nie są pod napięciem.
•
W przypadku gdy niniejsze urządzenie jest użytkowane w sposób niezgodny ze specyfikacją
producenta, zabezpieczenia, w które jest ono wyposażone, mogą okazać się
niewystarczające.
•
Niniejsze urządzenie nie jest zabawką. Dzieci nie powinny mieć do niego dostępu. Urządzenie
zawiera niebezpieczne elementy oraz małe części, które mogą zostać połknięte przez dziec
W przypadku gdy dziecko połknie jakąkolwiek z nich, należy niezwłocznie skontaktować się z
lekarzem.
•
Nie należy pozostawiać baterii oraz opakowania bez nadzoru. Stanowią one zagrożenie dla
dzieci, które mogą wykorzystywać je do zabawy.
•
W przypadku gdy urządzenie nie jest używane przez dłuższy czas, należy wyjąć baterie, aby
zapobiec wyciekowi.
•
Zużyte lub uszkodzone baterie mogą powodować poparzenia skóry. Zaleca się zawsze używać
w takiej sytuacji odpowiednich rękawic ochronnych.
•
Nie należy zwierać baterii, ani wrzucać ich do ognia
.
KATEGORIA PRZEPIĘCIOWA III
Niniejsze urządzenie odpowiada wymaganiom normy IEC 610
III. Mierniki kat. III są chronione przed przepięciami nieustalonymi w instalacji stacjonarnej na
poziomie dystrybucji. Przykładowe urządzenia to osprzęt do instalacji stacjonarnych (np. przełączniki,
sprzęt do użytku przemysłowego podłączony na stałe).
-1-
2001 dla KATEGORII PRZEPIĘCIOWEJ
i
ć
i.
www.conrad.pl
Strona 4 z 18
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
Wartości graniczne sygnału wejściowego
Funkcja
Maksymalna wartość wejśc
i
owa
V DC lub V AC
1000V DC/750V AC, 200Vrms w zakresie
400mV
mA AC/DC
500mA 250V bezpiecznik szybk
i
A AC/DC
20A 250V Bezpiecznik szybki (max. 30 sek. co
15 min
.
)
Częstotliwość, rezystancja, kapacytancja, cyk
l
pracy, test diod, c
i
ągłość
250V rms na maks. 15 sek
.
Temperatura
60V DC/24V AC
UWAGI ODNOŚNIE BEZPIECZEŃSTWA
Niniejszy przyrząd pomiarowy został zaprojektowany w trosce o bezpieczeństwo użytkownika. Aby
zapewnić bezpieczną pracę urządzenia, użytkownik powinien jednak użytkować je ostrożnie oraz
przestrzegać poniższych zaleceń.
1. NIGDY nie doprowadzaj do miernika napięcia lub prądu przekraczającego określone wartośc
maksymalne:
i
2. ZACHOWUJ SZCZEGÓLNĄ OSTROŻNOŚĆ podczas pracy z napięciami o wysokich wartościach.
3. NIE MIERZ NAPIĘCIA jeżeli napięcie na gnieździe „COM” przekracza 600V względem
uziemienia.
4. NIGDY nie przyłączaj przewodów pomiarowych do źródła napięcia, kiedy przełącznik
funkcyjny ustawiony jest na tryb pomiaru prądu, rezystancji lub testu diod. Może to
spowodować uszkodzenie miernika.
5. ZAWSZE rozładowuj kondensatory filtra w źródłach zasilania i odłączaj zasilanie podczas
wykonywania pomiarów rezystancji lub testu diod.
6. ZAWSZE wyłączaj miernik i odłączaj przewody pomiarowe przed otwarciem pokryw w celu
wymiany bezpiecznika lub bater
ii.
7. NIGDY nie używaj miernika, jeżeli tylna obudowa oraz pokrywy komór na baterie
bezpieczniki nie znajdują się na swoim miejscu i nie są bezpiecznie zamocowane.
i
www.conrad.pl
Strona 5 z 18
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
8.
Przyciski funkcyjne i gniazda pomiarowe
1. Wyświetlacz LCD 4000
2. Przycisk
3. Przycisk
4. Przełącznik
5. Gniazda wejściowe mA, uA oraz A
6. Gniazdo wejściowe
7. Gniazdo wejściowe
8. Przycisk
9. Przycisk
10.
Podświetlenie
11. Futerał
Uwaga: wspornik i komora na baterie znajdują się z tyłu urządzenia.
HOLD
SELECT
obrotowy
RANGE
RELATIVE
ochronny
COM
dodatnie
Symbole i wskaźniki przyzewowe
zliczeń
Ciągłość
Test diod
Niski poziom bater
Błąd połączenia przewodów
pomiarowych
n nano (10
μ mikro (10
-
9
) (kapacytancja)
-
6
) (ampery, kapacytancja)
ii
-
m mili (10
3
) (wolty, ampery)
k kilo (103) (omy)
M mega (106) (omy)
Hz Hertz (częstotliwość)
% procent (cykl pracy)
AC prąd zmienny
DC prąd stały
°F stopnie Fahrenheita
www.conrad.pl
Strona 6 z 18
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
A amper
F farad (kapacytancja)
REL Tryb pomiaru względnego
AUTO Automatyczny dobór zakresu pomiaru
Ω om
V wolt
HOLD Zatrzymanie wyświetlanej wartośc
pomiaru
°C stopnie Celsjusza
i
Wykonywanie pomiarów
OSTRZEŻENIE: Ryzyko śmiertelnego porażenia prądem elektrycznym! Obwody o wysokim napięciu,
zarówno zmiennym jak i stałym, stwarzają duże zagrożenie. Należy zachować szczególną ostrożność
podczasy wykonywania pomiarów tych obwodów.
1. ZAWSZE ustawiaj przełącznik obrotowy na pozycję OFF kiedy miernik nie jest w użyciu.
2. Jeżeli podczas wykonywania pomiaru na wyświetlaczu pojawia się symbol „OL” oznacza to, że
wartość przekracza wybrany zakres. Należy zmienić zakres na wyższy.
UWAGA: Istnieje możliwość, że w pewnych niskich zakresach napięcia zmiennego lub stałego,
gdy do miernika nie podłączono przewodow pomiarowych, na ekranie pojawią się przypadkowe
zmienne odczyty. Jest to normalne zjawisko, które wynika z wysokiej czułości wejściowej. Odczyt
ustabilizuje się i miernik poda prawidłową wartość po podłączeniu do obwodu.
i
www.conrad.pl
Strona 7 z 18
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
POMIAR NAPIĘCIA STAŁEGO
OSTROŻNIE: Nie wolno mierzyć napięcia stałego w momencie, gdy silnik elektryczny w obwodzie
jest włączany lub wyłączany. Mogłoby to spowodować duże skoki napięcia i w rezultacie
uszkodzenie miernika.
1. Ustaw przełącznik obrotowy na pozycję zieloną „V”.
2. Naciskaj przycisk SELECT w celu wyświetlenia symbolu „DC”
na wyświetlaczu.
3. Włóż wtyczkę czarnego przewodu pomiarowego do gniazda
ujemnego COM. Włóż wtyczkę czerwonego przewodu
pomiarowego do gniazda dodatniego V.
4. Przyłóż końcówkę czarnej sondy pomiarowej do ujemnej
strony obwodu. Przyłóż końcówkę czerwonej sondy pomiarowej do
dodatniej strony obwodu.
5. Odczytaj wartość napięcia na wyświetlaczu.
POMIAR NAPIĘCIA ZMIENNEGO
OSTRZEŻENIE: Ryzyko śmiertelnego porażenia prądem elektrycznym. Końcówki sond mogą nie być
dostatecznie długie, aby dosięgnąć elementów pod napięciem wewnątrz niektórych przyłączy
sieciowych 240V dla urządzeń elektrycznych, ponieważ styki są umieszczone w głębi gniazdek. Na
skutek tego odczyt będzie wskazywał wartość 0 V, kiedy gniazdo w rzeczywistości może znajdować
się pod napięciem. Należy się upewnić, że końcowki sond dotykają metalowych styków wewnątrz
gniazda zanim użytkownik założy, że gniazdo nie znajduje się pod napięciem.
OSTROŻNIE: Nie wolno mierzyć napięcia zmiennego w momencie, gdy silnik elektryczny w obwodzie
jest włączany lub wyłączany. Mogłoby to spowodować duże skoki napięcia i w rezultacie
uszkodzenie miernika.
www.conrad.pl
Strona 8 z 18
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
1. Ustaw przełącznik obrotowy na pozycję zieloną „V”.
2. Naciskaj przycisk SELECT w celu wyświetlenia symbolu
„AC” na wyświetlaczu.
3. Włóż wtyczkę czarnego przewodu pomiarowego do
gniazda ujemnego COM. Włóż wtyczkę czerwonego
przewodu pomiarowego do gniazda dodatniego V.
4. Przyłóż końcówkę czarnej sondy pomiarowej do
neutralnej strony obwodu. Przyłóż końcówkę czerwonej
sondy pomiarowej do „gorącej” strony obwodu.
5. Odczytaj wartość napięcia na wyświetlaczu.
POMIAR PRĄDU STAŁEGO
OSTROŻNIE: Nie należy wykonywać pomiarow zakresu prądu 20A przez czas dłuższy niż 30 sekund
Przekroczenie tego czasu może spowodować uszkodzenie miernika i/lub przewodów pomiarowych.
1. Włóż wtyczkę czarnego przewodu pomiarowego
do gniazda ujemnego COM.
2. Dla pomiarow prądu do 4000μA DC należy ustawić
przełącznik obrotowy na pozycję żółtą μA i włożyć
wtyczkę czerwonego przewodu pomiarowego do
gniazda μA/mA.
3. Dla pomiarow prądu do 400mA DC należy ustawić
przełącznik obrotowy na pozycję żółtą mA i włożyć
wtyczkę czerwonego przewodu pomiarowego do
gniazda μA/mA.
4. Dla pomiarow prądu do 20A DC należy ustawić
przełącznik obrotowy na zakres żółty 20A i włożyć
wtyczkę czerwonego przewodu pomiarowego do
gniazda 20A.
5. Naciskaj przycisk SELECT w celu wyświetlenia
.
www.conrad.pl
Strona 9 z 18
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
symbolu „DC” na wyświetlaczu.
6. Odłącz zasilanie od poddawanego pomiarom obwodu, a następnie otwórz obwód w punkcie,
w którym chcesz zmierzyć wartość prądu.
7. Przyłóż końcówkę czarnej sondy pomiarowej do ujemnej strony obwodu. Przyłóż końcówkę
czerwonej sondy pomiarowej do dodatniej strony obwodu.
8. Włącz zasilanie obwodu.
9. Odczytaj wartość prądu na wyświetlaczu.

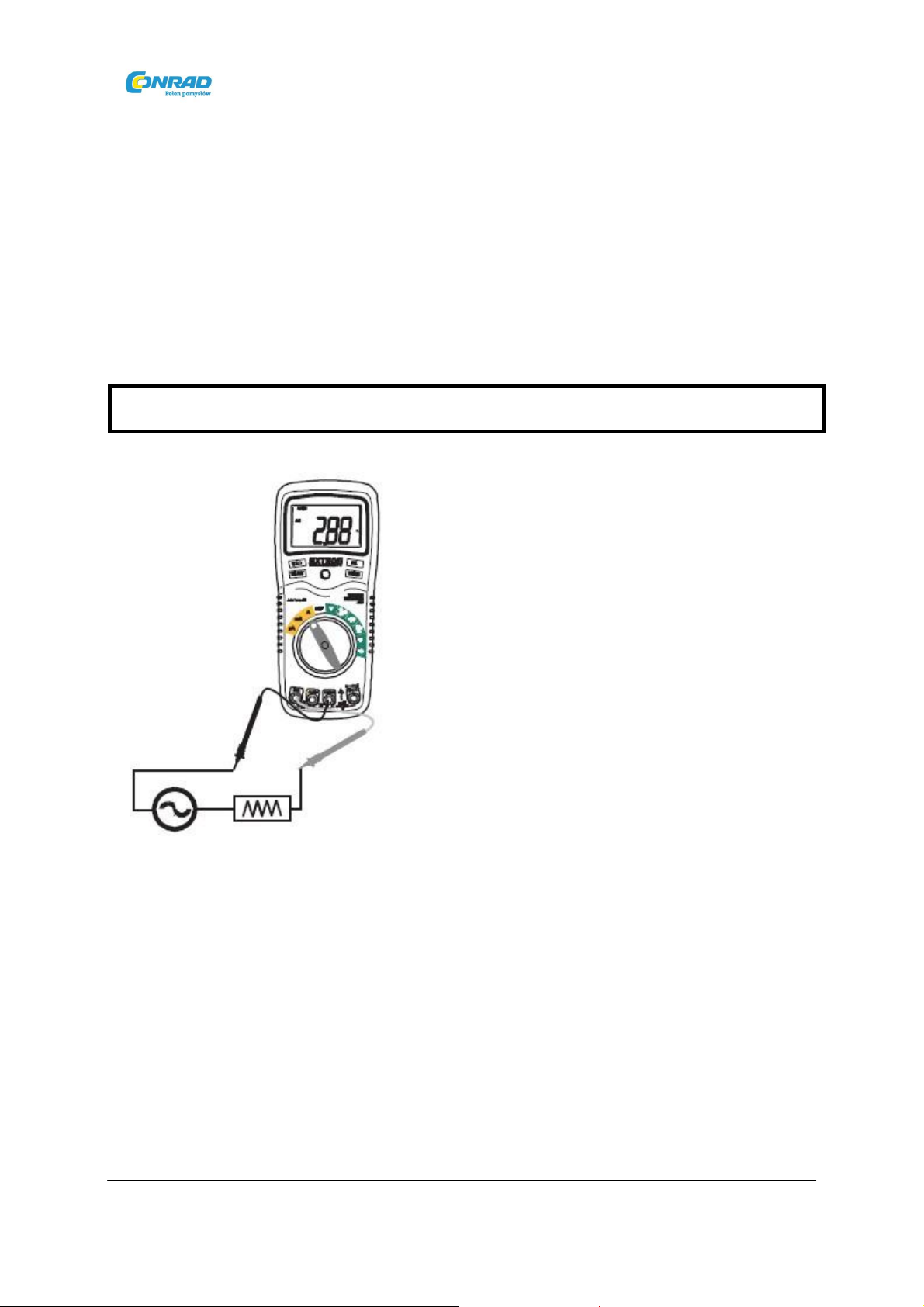

POMIAR PRĄDU ZMIENNEGO
OSTROŻNIE: Nie należy wykonywać pomiarow zakresu prądu 20A przez czas dłuższy niż 30 sekund
Przekroczenie tego czasu może spowodować uszkodzenie miernika i/lub przewodów pomiarowych.
1. Włóż wtyczkę czarnego przewodu
pomiarowego do gniazda ujemnego COM.
2. Dla pomiarow prądu do 4000μA AC należy
ustawić przełącznik obrotowy na pozycję żółtą
μA i włożyć wtyczkę czerwonego przewodu
pomiarowego do gniazda μA/mA.
3. Dla pomiarow prądu do 400mA AC należy
ustawić przełącznik obrotowy na pozycję żółtą
mA i włożyć wtyczkę czerwonego przewodu
pomiarowego do gniazda μA/mA.
4. Dla pomiarow prądu do 20A AC należy ustawić
przełącznik obrotowy na zakres żółty 20A
włożyć wtyczkę czerwonego przewodu
pomiarowego do gniazda 20A.
5. Naciskaj przycisk SELECT w celu wyświetlenia symbolu „AC” na wyświetlaczu.
6. Odłącz zasilanie od poddawanego pomiarom obwodu, a następnie otwórz obwód w punkcie,
w którym chcesz zmierzyć wartość prądu.
7. Przyłóż końcówkę czarnej sondy pomiarowej do ujemnej strony obwodu. Przyłóż końcówkę
czerwonej sondy pomiarowej do dodatniej strony obwodu.
8. Włącz zasilanie obwodu.
9. Odczytaj wartość prądu na wyświetlaczu.
.
i
www.conrad.pl
Strona 10 z 18
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
POMIAR REZYSTANCJI
OSTRZEŻENIE: Ryzyko porażenia prądem! Należy odłączyć zasilanie od badanego urządzenia
rozładować wszystkie kondensatory przed jakimikolwiek pomiarami rezystancji. Należy wyjąć z
badanego urządzenia baterie i odłączyć przewód liniowy.
1. Ustaw przełącznik obrotowy na pozycję zieloną „Ω”.
2. Włóż wtyczkę czarnego przewodu pomiarowego do
gniazda ujemnego COM. Włóż wtyczkę czerwonego
przewodu pomiarowego do gniazda dodatniego Ω.
3. Naciskaj przycisk SELECT w celu wyświetlenia symbolu
„Ω” na wyświetlaczu.
4. Przyłóż końcówki sond pomiarowych do badanego
obwodu lub elementu. Zaleca się rozłączyć jedną
stronę testowanego elementu tak, aby pozostała część
obwodu nie zakłócała odczytu.
5. Odczytaj wartość rezystancji na wyświetlaczu.
TEST CIĄGŁOŚCI OBWODU
OSTRZEŻENIE: Ryzyko porażenia prądem! Nie wolno kontrolować ciągłości obwodów lub
przewodów znajdujących się pod napięciem.
1. Ustaw przełącznik obrotowy na pozycję zieloną
2. Włóż wtyczkę czarnego przewodu pomiarowego do
gniazda ujemnego COM. Włóż wtyczkę czerwonego
przewodu pomiarowego do gniazda dodatniego Ω.
i
.
3. Naciskaj przycisk SELECT w celu wyświetlenia symbolu
4. Przyłóż końcówki sond pomiarowych do testowanego
obwodu lub przewodu.
5. Jeżeli wartość rezystancji wynosi mniej niż ok. 150Ω,
na wyświetlaczu.
pojawi się sygnał dźwiękowy. Jeżeli obwód jest otwarty, na
wyświetlaczu pojawi się symbol „OL”.
www.conrad.pl
Strona 11 z 18
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
TEST DIOD
1. Ustaw przełącznik obrotowy na pozycję zieloną
2. Włóż wtyczkę czarnego przewodu pomiarowego do gniazda
ujemnego COM. Włóż wtyczkę czerwonego przewodu
pomiarowego do gniazda dodatniego diod.
3. Naciskaj przycisk SELECT w celu wyświetlenia symbolu
na wyświetlaczu.
4. Przyłóż końcówki sond pomiarowych do testowanej diody
Napięcie przewodzenia wynosi zwykle od 0.400 do 0.700V
Napięcie wsteczne wskazuje „OL”. W przypadku diody zwartej
miernik wskaże wartość bliską 0V, natomiast urządzenie
otwarte wskaże „OL” na obu biegunach.
POMIAR KAPACYTANCJI
OSTRZEŻENIE: Ryzyko porażenia prądem! Należy odłączyć zasilanie od badanego urządzenia
rozładować wszystkie kondensatory przed jakimikolwiek pomiarami rezystancji. Należy wyjąć z
badanego urządzenia baterie i odłączyć przewód liniowy.
1. Ustaw przełącznik obrotowy na pozycję zieloną
2. Włóż wtyczkę czarnego przewodu pomiarowego do
gniazda ujemnego COM. Włóż wtyczkę czerwonego przewodu
.
.
.
i
pomiarowego do gniazda dodatniego .
3. Przyłóż końcówki sond do testowanego kondensatora.
4. Odczytaj wartość kapacytancji na wyświetlaczu.
www.conrad.pl
Strona 12 z 18
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
POMIAR CZĘSTOTLIWOŚCI
POMIAR TEMPERATURY
1. Ustaw przełącznik obrotowy na pozycję zieloną
„Hz”.
2. Włóż wtyczkę czarnego przewodu pomiarowego do
gniazda ujemnego COM. Włóż wtyczkę czerwonego
przewodu pomiarowego do gniazda dodatniego Hz.
3. Przyłóż końcówki sond do testowanego obwodu.
4. Odczytaj wartość częstotliwości na wyświetlaczu.
POMIAR % CYKLU PRACY
1. Ustaw przełącznik obrotowy na pozycję zieloną
„Hz”.
2. Włóż wtyczkę czarnego przewodu pomiarowego do
gniazda ujemnego COM. Włóż wtyczkę czerwonego
przewodu pomiarowego do gniazda dodatniego Hz.
3. Naciśnij krótko przycisk SELECT, aby wybrać symbol %
na wyświetlaczu.
4. Przyłóż końcówki sond do testowanego obwodu.
5. Odczytaj wartość % cyklu pracy na wyświetlaczu.
1. Ustaw przełącznik obrotowy na pozycję
czarną Typ K °C lub °F.
2. Podłącz sondę temperatury do gniazd, dbając o
zachowanie prawidłowych biegunów.
3. Przyłóż głowicę sondy temperatury do urządzenia,
którego temperaturę chcesz zmierzyć. Utrzymaj kontakt
głowicy z urządzeniem, aż do ustabilizowania
odczytu (ok. 30 sek.)
4. Odczytaj wartość temperatury na
wyświetlaczu.
www.conrad.pl
Strona 13 z 18
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
Uwaga: Sonda temperatury jest wyposażona w minikonektor typu K. Adapter do połączenia
minikonektora i wtyku bananowego dostarczany jest dla potrzeb połączenia z gniazdami
pomiarowymi.
AUTOMATYCZNY/RĘCZNY DOBÓR ZAKRESÓW POMIARU
Podczas pierwszego uruchomienia miernika, przełącza się on automatycznie na tryb automatycznego
doboru zakresów pomiaru. Pozwala to na automatyczny wybór najbardziej odpowiedniego zakresu
dla wykonywanych pomiarów i jest w zasadzie najlepszym rozwiązaniem dla większości pomiarów. W
przypadku pomiarów wymagających ręcznego ustawienia zakresów, należy postępować zgodnie z
poniższymi wskazówkami:
1. Naciśnij przycisk RANGE. Symbol AUTO na wyświetlaczu wygaśnie.
2. Naciskaj przycisk RANGE, aby wybrać odpowiedni zakres z pośród dostępnych.
3. Aby wyjść z trybu ręcznego ustawiania zakresu i powrócić do trybu automatycznego
ustawiania zakresu, naciśnij i przytrzymaj przez 2 sekundy przycisk RANGE.
Uwaga: Ręczne ustawianie zakresów nie jest możliwe dla pomiarów kapacytancji, częstotliwości
temperatury.
TRYB POMIARU WZGLĘDNEGO
Funkcja pomiaru względnego umożliwia dokonywanie pomiarow względem zapisanej wartośc
odniesienia. Wartość odniesienia napięcia, prądu, itd. może zostać zapisana, a pomiary mogą być
dokonywane w porównaniu do tej wartości. Wyświetlana wartość jest rożnicą pomiędzy wartością
odniesienia a wartością mierzoną.
1. Wykonaj wybrani pomiar zgodnie z instrukcją obsługi.
2. Naciśnij przycisk REL, aby zachować odczyt z wyświetlacza w pamięci urządzenia. Na
wyświetlaczu pojawi się symbol „REL”.
3. Wyświetlacz wskaże teraz różnicę pomiędzy zapisaną wartością odniesienia, a wartością
mierzoną.
4. Aby wyjść z trybu pomiaru względnego, naciśnij przycisk REL.
Uwaga: Funkcja pomiaru względnego nie jest dostępna dla pomiarów częstotliwości.
PODŚWIETLENIE WYŚWIETLACZA
i
i
Aby włączyć/wyłączyć podświetlenie wyświetlacza, naciśnij przycisk
.
www.conrad.pl
Strona 14 z 18
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
FUNKCJA HOLD
Funkcja HOLD pozwala na zatrzymanie aktualnego odczytu na wyświetlaczu. Naciśnij krótko przycisk
HOLD, aby włączyć lub wyłączyć fukcję.
FUNKCJA AUTOMATYCZNEGO WYŁĄCZANIA (AUTO POWER OFF)
Funkcja automatycznego wyłączania spowoduje, że urządzenie wyłączy się po 15 minutach.
NISKI POZIOM BATERII
Symbol w lewym dolnym rogu wyświetlacza pojawia się, kiedy bateria jest słaba. Należy
wymienić baterię.
BŁĄD POŁĄCZENIA PRZEWODÓW POMIAROWYCH
Symbol pojawi się w prawym górnym rogu wyświetlacza, w połączeniu z sygnałem
dźwiękowym, kiedy dodatni przewód pomiarowy zostanie włożony do gniazda 20A lub uA/mA przy
jednoczesnym wyborze funkcji „bez prądu” (zielona, czarna lub czerwona). W takim przypadku należy
wyłączyć miernik i podłączyć przewód pomiarowy do właściwego gniazda pomiarowego,
odpowiedniego dla wybranej funkcji.
www.conrad.pl
Strona 15 z 18
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
Funkcja
Zakres
Rozdzie
l
czość
Dokładność
Pomiar
napięcia
stałego (DC)
400mV
0.1mV
±(0.3% rdg + 2 cyfry)
4V
0.001V
±(0.5% rdg + 2 cyfry)
40V
0.01V
400V
0.1V
1000V
1V
±(0.8% rdg + 3 cyfry)
Pomiar napięcia
zmiennego (AC)
50 do 400Hz
400Hz do 1kHz
400mV
0.1V
±(1.5% rdg + 15 cyfr)
±(2.5% rdg + 15 cyfr)
4V
0.001V
±(1.5% rdg + 6 cyfr)
±(2.5% rdg + 8 cyfr)
40V
0.01V
400V
0.1V
750V
1V
±(1.8% rdg + 6 cyfr)
±(3% rdg + 8 cyfr)
Pomiar prądu
stałego (DC)
400μA
0.1μA
±(1.5% rdg + 3 cyfry)
4000μA
1μA
40mA
0.01mA
400mA
0.1mA
4A
0.001A
±(2.5% rdg + 5 cyfr)
20A
0.01A
Pomiar prądu
zmiennego (AC)
50 do 400Hz
400Hz to 1kHz
400μA
0.1μA
±(1.8% rdg + 8 cyfr)
±(3.0% rdg + 7 cyfr)
4000μA
1μA
40mA
0.01mA
400mA
0.1mA
4A
0.001A
±(3.0% rdg + 8 cyfr)
±(3.5% rdg + 10 cyfr)
20A
0.01A
Pomiar
rezystancj
i
400Ω
0.1Ω
±(0.8% rdg + 4 cyfry)
4kΩ
0.001kΩ
±(0.8% rdg + 2 cyfry)
40kΩ
0.01kΩ
±(1.0% rdg + 2 cyfry)
400kΩ
0.1kΩ
4MΩ
0.001MΩ
40MΩ
0.01MΩ
±(3.0% rdg + 5 cyfr)
Pomiar
kapacytancji
40nF
0.01nF
±(5.0% rdg + 7 cyfr)
400nF
0.1nF
±(3.0% rdg + 5 cyfr)
4μF
0.001μF
±(3.5% rdg + 5 cyfr)
40μF
0.01μF
100μF
0.1μF
±(5.0% rdg + 5 cyfr)
Pomiar
częstot
li
wości
5.000Hz
0.001Hz
±(1.5% rdg + 5 cyfr)
50.00Hz
0.01Hz
500.0Hz
0.1Hz
±(1.2% rdg + 2 cyfry)
5.000kHz
0.001kHz
50.00kHz
0.01kHz
500.0kHz
0.1kHz
5.000MHz
0.001MHz
±(1.5% rdg + 4 cyfry)
10.00MHz
0.01MHz
Czułość: 0,8 V rms min. @ 20% do 80% cyklu i <100kHz; 5Vrms min przy 20% do
Specyfikacja techniczna
www.conrad.pl
Strona 16 z 18
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
80% cyklu pracy i> 100kHz
.
Pomiar cyklu
pracy
0.1 do 99.9%
0.1%
±(1.2% rdg + 2 cyfry)
Szerokość impulsu: 100μs
-
100ms, Częstorliwość: 5 Hz do 150 kHz
Pomiar
temperatury
(typ
-
K)
-
20 do 750°C
1°C
±(3.0% rdg + 3 cyfry)
(dokładność sondy nie w
li
czona)
-
4 do 1382°F
1°F
UWAGA: Dokładność podawana jest dla temperatury od 18°C do 28°C (65°F do 83°F) i wilgotnośc
względnej mniejszej niż 75%.
UWAGA: Specyfikacja dokładności składa się z dwóch elementów:
•
(% rdg) – Dokładność układowego pomiarowego
•
(+ cyfry) – Dokładność przetwornika cyfrowo
Test diod prąd pomiarowy maks. 0.3mA, typowe napięcie obwodu
otwartego 1.5 V DC
Test ciągłości sygnał dźwiękowy pojawia się, gdy rezystancja jest mniejsza
niż (ok.) 150Ω, prąd pomiarowy <0.7 mA
Czujnik temperatury wymaga termopary typu K
Impendancja wejściowa >7.5MΩ (V DC oraz V AC)
Czułość AC średnia
Zakres częstotliwości ACV 50Hz do 1kHz
Wyświetlacz ciekłokrystaliczny, podświetlenie, 4000 zliczeń
Przekroczenie zakresu symbol „OL” na wyświetlaczu
Funkcja Auto Power Off ok. 15 min.
Biegunowość Automatyczna (brak wskazania dla dodatniej); Minus(
dla ujemnej)
Częstotliwość pomiaru 2 razy na sekundę, nominalna
-
analogowego
-
) (znak
i
Niski poziom baterii symbol pojawia się na wyświetlaczu, gdy napięcie
Bateria jedna bateria 9V (NEDA 1604)
Bezpieczniki zakresy mA, !A; 0.5/250 V bezpiecznik szybk
Temperatura pracy 5°C do 40°C (41°F do 104°F)
Temperatura przechowywania
Wilgotność robocza Maks. 80% do 31℃ (87°F) zmniejszająca liniowo do 50% przy
Wilgotność przechowywania <80%
Wysokość pracy max. 2000 m (7000 ft)
Waga 342g (0.753lb) (łącznie z futerałem)
Wymiary 187x81x50mm (7.36”x3.2”x2.0”) (łącznie z futerałem)
Zgodność z wymaganiami norm: Urządzenie zostało zaprojektowane z myślą o zastosowaniach
baterii spada poniżej napięcia roboczego
zakres A: 20A/250 V bezpiecznik szybki ceramiczny
-
20°C do 60°C (
40℃ (104°F)
w pomieszczeniach zamkniętych, zgodnie z wymogami dla
podwójnej izolacji IEC1010
-
4°F do 140°F)
i
-
1 (2001): EN61010
-
1 (2001),
www.conrad.pl
Strona 17 z 18
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
Kategoria przepięciowa III 600V i Kategoria II 1000V, Stopień
zanieczyszczenia 2.
Konserwacja urządzenia
OSTRZEŻENIE: Ryzyko porażenia prądem elektrycznym! Przed otwarciem obudowy odłącz miernik
od wszystkich obwodów, wyjmij przewody pomiarowe z gniazd i wyłącz miernik. Nie używaj
miernika, jeżeli obudowa jest otwarta.
Niniejszy multimetr został zaprojektowany z myślą o długotrwałym i niezawodnym użytkowaniu pod
warunkiem przestrzegania poniższych zaleceń odnośnie jego utrzymania i konserwacji:
1. CHROŃ MIERNIK PRZED WILGOCIĄ. Jeżeli ulegnie zamoczeniu, należy go wytrzeć.
2. UŻYTKUJ I PRZECHOWUJ MIERNIK W NORMALNYCH TEMPERATURACH. Skrajne
temperatury mogą skrócić żywotność elementów elektronicznych oraz zniekształcić lub
stopić części plastikowe.
3. OBCHODŹ SIĘ Z MIERNIKIEM OSTROŻNIE I DELIKATNIE. Upadek miernika może spowodować
uszkodzenie części elektronicznych lub obudowy.
4. CHROŃ MIERNIK PRZED ZABRUDZENIAMI. Od czasu do czasu przecieraj obudowę wilgotną
szmatką. Nie stosuj środków chemicznych, rozpuszczalników ani detergentów.
5. UŻYWAJ WYŁĄCZNIE NOWYCH BATERII ZALECANEGO ROZMIAU I TYPU. Wyjmij zużyte lub
słabe baterie z miernika, aby zapobiec ich wyciekowi i uszkodzeniu urządzenia.
6. JEŻELI MIERNIK NIE JEST UŻYWANY PRZEZ DŁUŻSZY CZAS, należy usunąć baterie, aby
zapobiec uszkodzeniu urządzenia.
Wymiana baterii
1. Usuń wkręt typu Philips zabezpieczający pokrywę komory na baterie z tyłu miernika.
2. Otwórz komorę na baterie.
3. Wymień baterię 9V.
4. Zabezpiecz komorę na baterie.
Nabywca urządzenia, jako jego użytkownik końcowy, jest prawnie zobowiązany do
zwrotu zużytych baterii i akumulatorów. Wyrzucanie ich razem z odpadami z
Zużyte baterie/akumulatory można oddać bezpłatnie do punktów zbiórki dla oddziałów naszej firmy
w Państwa rejonie zamieszkania lub w punktach sprzedaży bater
gospodarstw domowych jest zabronione!
ii/
akumulatorów.
www.conrad.pl
Strona 18 z 18
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
Usuwanie
Po zakończeniu okresu użytkowania niniejszego urządzenia należy je usunąć, stosując
się do obowiązujących przepisów prawnych dotyczących utylizacji urządzeń.
OSTRZEŻENIE: Ryzyko porażenia prądem elektrycznym! Nie używaj urządzenia jeżeli pokrywa
komory na baterie nie znajduje się na właściwym miejscy i nie jest bezpiecznie zamocowana.
UWAGA: Jeżeli urządzenie nie działa poprawnie, należy sprawdzić bezpieczniki i baterie i upewnić się,
czy są w dobrym stanie i czy są prawidłowo umieszczone w urządzeniu.

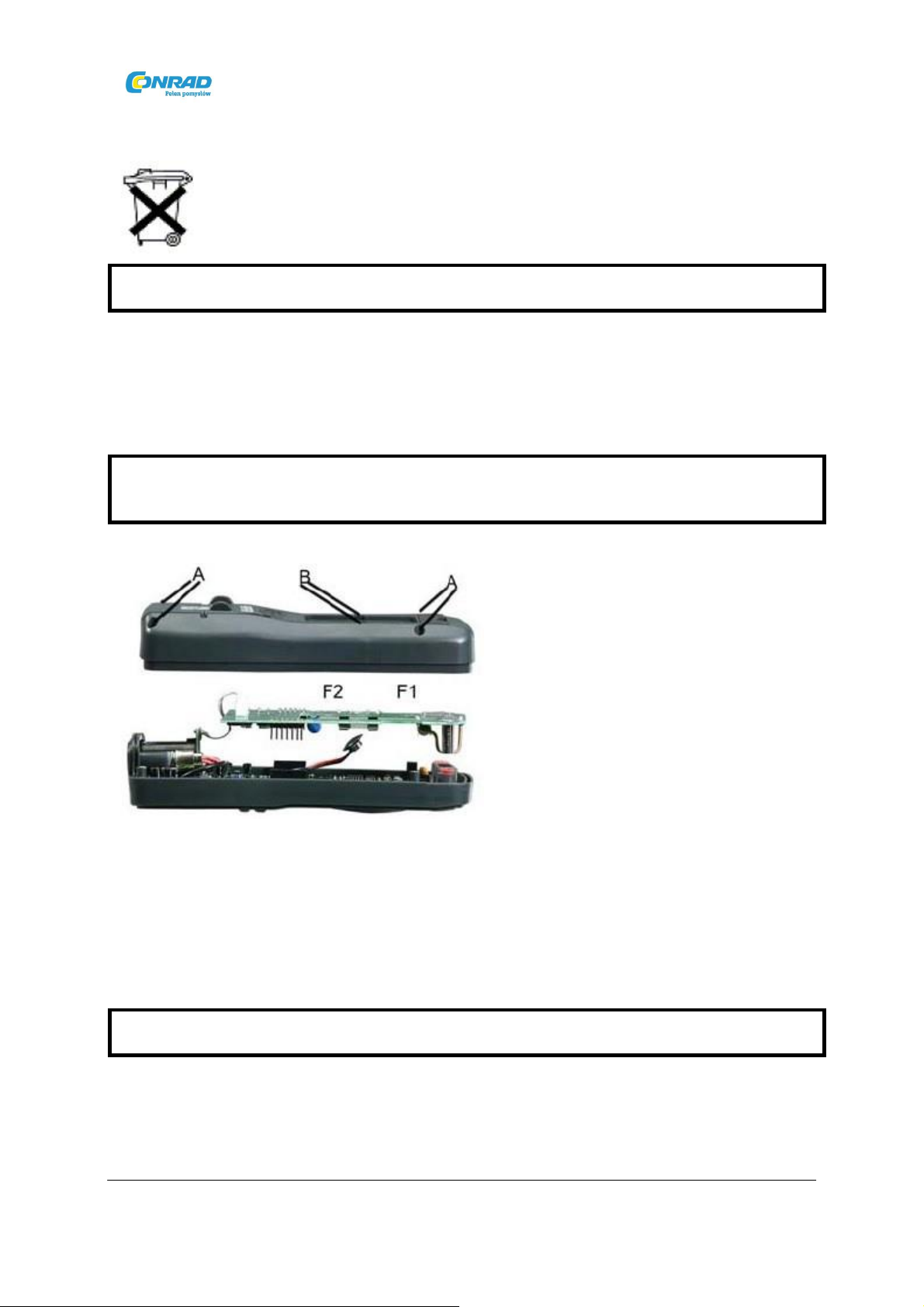

WYMIANA BEZPIECZNIKÓW
OSTRZEŻENIE: Ryzyko porażenia prądem elektrycznym! Przed otwarciem obudowy odłącz miernik
od wszystkich obwodów, wyjmij przewody pomiarowe z gniazd i wyłącz miernik. Nie używaj
miernika, jeżeli obudowa jest otwarta.
1. Odłącz przewody pomiarowe od
miernika.
2. Usuń gumowy futerał ochronny.
3. Usuń pokrywę komory na baterie
(dwie śruby „B”) i wyjmij baterię.
4. Odkręć cztery śruby „A”
zabezpieczające tylną obudowę.
5. Podnieś prostym ruchem do góry centralną płytę drukowaną, aby uzyskać dostęp do obsadek
bezpieczników.
6. Ostrożnie wyjmij stary bezpiecznik i zainstaluj nowy w obsadce.
7. Zawsze stosuj bezpiecznik o odpowiednich rozmiarach i wartości (0.5A/250Vbezpiecznik
szybki dla zakresu 400mA, 20A/250Vbezpiecznik szybki dla zakresu 20A).
8. Połącz płytę drukowaną z łącznikami i delikatnie umieść we właściwej pozycji.
9. Załóż ponownie i zabezpiecz tylną obudowę, baterię oraz pokrywę komory na baterie.
OSTRZEŻENIE: Ryzyko porażenia prądem elektrycznym! Nie używaj urządzenia dopóki pokrywa
komory na bezpieczniki nie znajduje się na właściwym miejscy i nie jest bezpiecznie zamocowana.
Loading...
