Manuale d'Istruzioni
Multimetro a Vero Valore RMS con
Termometro IR
Extech EX210T
Introduzione
Grazie per aver scelto il Multimetro EX210T con Range Automatico a Vero Valore RMS della Extech.
Questo strumento misura Tensione AC/DC, Corrente AC/DC, Resistenza, Test Diodi e Continuità più
Temperatura a Infrarossi senza contatto. Il corretto utilizzo e la cura per questo strumento garantiranno
un servizio affidabile molti anni. Si prega di visitare il sito web (www.extech.com
l'ultima versione di questo Manuale d'Istruzioni. La Extech Instruments è una compagnia certificata
ISO-9001.
) per controllare
Sicurezza
Questo simbolo adiacente ad un altro simbolo, terminale o dispositivo in
funzionamento indica che l'operatore deve consultare il Manuale d'Istruzioni per
ottenere informazioni al fine di evitare lesioni personali o danni allo strumento.
Questo simbolo di ATTENZIONE indica una situazione potenzialmente pericolosa
ATTENZION
CAUTELA
MAX
600V
INSTALLAZIONE CATEGORIA SOVRATENSIONE CONFORME A IEC1010
CATEGORIA SOVRATENSIONE I
L'Equipaggiamento di CATEGORIA SOVRATENSIONE I è fornito per la connessione a circuiti nei
quali sono eseguite misurazioni per limitare le sovratensioni transitorie ad un basso livello
opportuno.
Notare – Gli esempi includono circuiti elettronici protetti.
CATEGORIA SOVRATENSIONE II
L'Equipaggiamento di CATEGORIA SOVRATENSIONE II è un'attrezzatura a consumo di energia da
applicare alle installazioni fisse.
Notare – Gli esempi includono casa, ufficio, e apparecchi da laboratorio.
CATEGORIA SOVRATENSIONE III
L'Equipaggiamento di CATEGORIA SOVRATENSIONE III è applicato nelle installazioni fisse.
Notare – Gli esempi includono interruttori nelle installazioni fisse e qualche attrezzatura per uso
industriale con connessione permanente alle installazioni fisse.
CATEGORIA SOVRATENSIONE IV
L'Equipaggiamento di CATEGORIA SOVRATENSIONE IV viene utilizzata all'origine
dell'installazione.
Notare – Gli esempi includono contatori elettrici e attrezzature di protezione primaria per
sovracorrente.
che, qualora non fosse evitata, potrebbe provocare lesioni gravi o mortali.
Questo simbolo di CAUTELA indica una situazione potenzialmente pericolosa
che, qualora non fosse evitata, potrebbe provocare danni al prodotto.
Questo simbolo avvisa l'utente che il terminale(i) marchiati in questo modo non
devono essere collegati in punti di un circuito nei quali la tensione rispetto a terra
superi (in questo caso) 600 VAC o VDC.
Questo simbolo adiacente ad uno o più terminali li identifica come associati a
campi che, nel normale utilizzo, sono soggetti a tensioni particolarmente
pericolose. Per la massima sicurezza, lo strumento e i suoi puntali non
dovrebbero essere maneggiati quando questi terminali sono alimentati.
Questo simbolo indica che un dispositivo è protetto completamente da doppio
isolamento o isolamento rinforzato.
EX210T-EU-IT V1.1 8/12 2
AVVERTIMENTI
Un utilizzo scorretto di questo strumento può provocare danni, folgorazioni, lesioni o morte.
Leggere e capire questo manuale d'istruzioni prima di utilizzare lo strumento.
Togliere sempre i puntali prima di sostituire la batteria o i fusibili.
Controllare la condizione dei puntali e dello strumento stesso per accertarsi che non ci siano
danni prima di utilizzare lo strumento.
Prestare molta attenzione quando si eseguono misurazioni se le tensioni sono superiori a 25
VAC rms o 35 VDC. Queste tensioni sono da considerarsi un pericolo di folgorazione.
Attenzione! Questo è un dispositivo di Classe A. Questo dispositivo può provocare interferenza
in aree residenziali.
Scaricare sempre i condensatori e staccare l'alimentazione dal dispositivo sottoposto a
misurazione prima di eseguire i test dei Diodi, di Resistenza o di Continuità.
I controlli di tensione sulle prese elettriche possono risultare difficili e fuorvianti a causa
dell'incertezza della connessione con i contatti elettrici incassati. Dovrebbero essere utilizzati
altri mezzi per accertarsi che i terminali non siano "live" (attivi).
Se l'attrezzatura viene utilizzata in un modo non specificato dal produttore, la protezione fornita
dall'attrezzatura potrebbe risultarne compromessa.
Questo dispositivo non deve essere utilizzato dai bambini. Contiene oggetti pericolosi come le
piccole parti che i bambini potrebbero ingerire.
Non lasciare le batterie e i materiali d'imballaggio sparsi in giro incustoditi; potrebbero essere
pericolosi per i bambini.
Nel caso in cui questo dispositivo sarà messo da parte per un lungo periodo di tempo, togliere
le batterie.
Batterie scariche o danneggiate possono perdere liquidi e diventare pericolose per la pelle.
Usare guanti adeguati in questi casi.
Non mettere le batterie in cortocircuito. Non lasciare le batterie vicino ad un fuoco.
Non mischiare mai tipi di batteria. Installare sempre batterie nuove dello stesso tipo.
EX210T-EU-IT V1.1 8/12 3
ISTRUZIONI PER LA SICUREZZA
Questo strumento è stato progettato per un funzionamento sicuro, ma deve essere utilizzato con
attenzione. Le regole elencate sotto devono essere seguite attentamente per un funzionamento in
sicurezza.
1. MAI applicare una tensione o una corrente allo strumento che superi il limite massimo
specificato:
V AC/DC, Resistenza, Test Diodi, Continuità 600 VDC/AC rms
2. USARE ESTREMA CAUTELA quando si lavora con alta tensione.
3. NON misurare tensione se la tensione alla presa d'ingresso "COM" supera i 600 V rispetto a terra.
4. MAI collegare i puntali dello strumento ad una sorgente di tensione mentre il selettore è in
modalità corrente, resistenza o diodi. Facendo ciò si potrebbe danneggiare lo strumento.
5. Scaricare SEMPRE i condensatori per filtraggio negli alimentatori e staccare l'alimentazione
quando si eseguono misurazioni di resistenza o test diodi.
6. Spegnere SEMPRE l'alimentazione e scollegare i puntali prima di aprire i coperchi per sostituire
fusibile o batterie.
7. MAI azionare lo strumento finché il coperchio sul retro e il coperchio di batteria e fusibile non
sono fissati saldamente.
8. Se l'attrezzatura viene utilizzata in un modo non specificato dal produttore, la protezione fornita
dall'attrezzatura potrebbe risultarne compromessa.
Limiti di Protezione in Ingresso
Funzione Ingresso Massimo
μA o mA AC/DC 200 mA fusibile
A AC/DC 10 A fusibile
EX210T-EU-IT V1.1 8/12 4

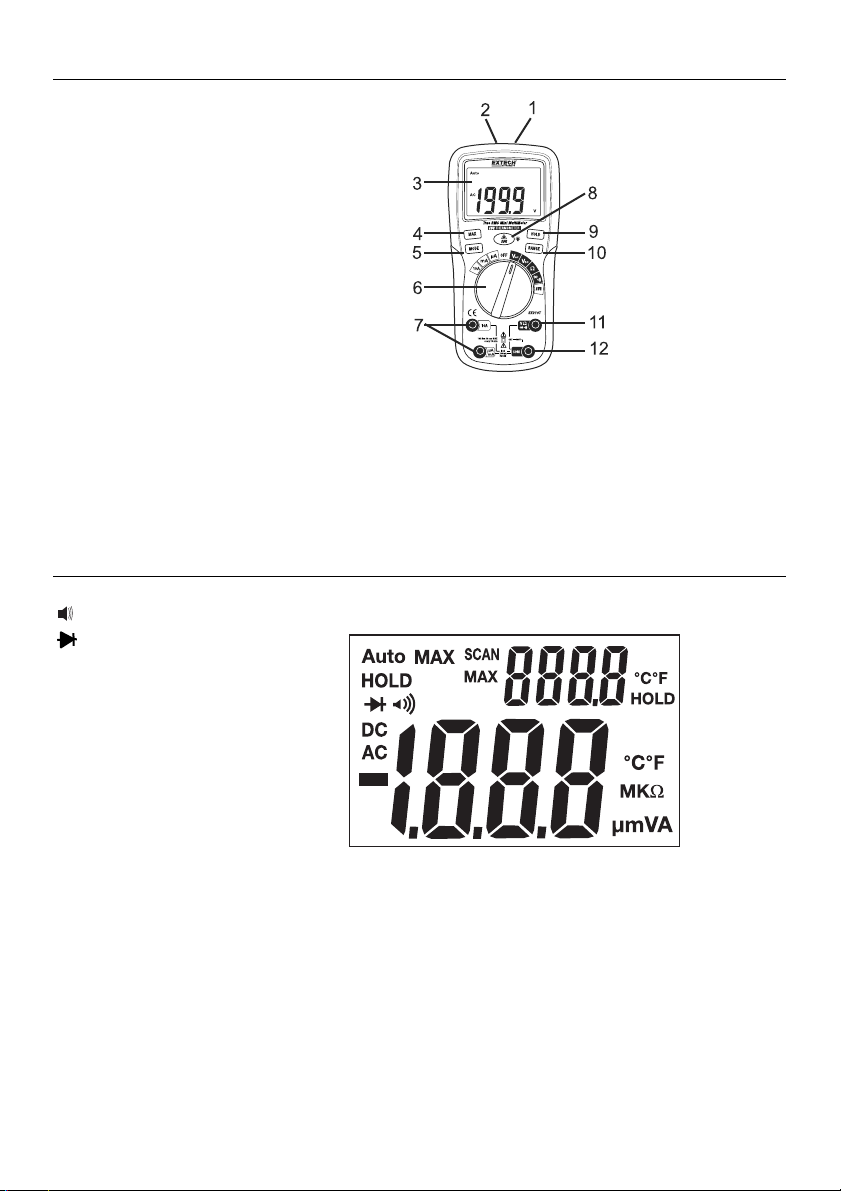

Prese e Controlli
1. Termometro IR
2. Puntatore Laser
3. LCD da 2000 conteggi
4. Pulsante MAX
5. Pulsante MODE
6. Interruttore FUNCTION
7. Prese d'ingresso mA, µA e 10 A
8. Pulsante Termometro IR
9. Pulsante HOLD
10. Pulsante RANGE
11. Presa d'ingresso positiva
12. Presa ingresso COM
Nota: Cavalletto, supporti puntali e vano batteria si trovano sul retro dell'unità.
Simboli e Enunciatori
Continuità
Test Diodi
µ micro (10
m milli (10
A Amp
k kilo (10
M mega (10
Ohm
V Volt
AC Corrente Alternata
DC Corrente Continua
ºF Gradi Fahrenheit
ºC Gradi Centigradi
MAX Massimo
AUTO Range Automatico
HOLD (blocco) Display hold (blocco display)
SCANSIONE Temperatura IR in corso
-6
) (amp)
-3
) (volt, ampere)
3
) (ohm)
6
) (ohm)
EX210T-EU-IT V1.1 8/12 5
Istruzioni Operative
ATTENZIONE: Rischio di folgorazione. I circuiti ad alta-tensione, sia AC che DC, sono
estremamente pericolosi e dovrebbero essere misurati prestando molta attenzione.
1. Ruotare SEMPRE il selettore sulla posizione OFF quando lo strumento non è utilizzato.
2. Se appare “OL” nel display durante una misurazione, il valore supera il campo selezionato.
Cambiare con un campo più elevato.
MISURAZIONI TENSIONE AC/DC
CAUTELA: Non misurare tensioni DC se un motore sul circuito sta per essere ACCESO o
SPENTO. Potrebbero verificarsi grandi sbalzi di tensione che possono danneggiare lo strumento.
1. Ruotare il selettore sulla posizione VAC o VDC.
2. Inserire lo spinotto a banana del puntale nero nella presa negativa COM. Inserire lo
spinotto a banana del puntale rosso nella presa positiva V.
3. Mettere in contatto la punta della sonda nera con il lato negativo del circuito.
Mettere in contatto la punta della sonda rossa con la parte positiva del circuito.
4. Leggere la tensione sul display.
MISURAZIONI CORRENTE AC/DC
1. Inserire lo spinotto a banana del puntale nero nella presa negativa COM.
2. Premere il pulsante MODE per indicare “DC” o “AC” sul display.
3. Per misurazioni di corrente fino a 2000 µA, impostare il selettore sulla posizione µA e
inserire lo spinotto a banana del puntale rosso nella presa positiva µA/mA.
4. Per misurazioni di corrente fino a 200 mA DC, impostare il selettore sulla posizione
mA e inserire lo spinotto a banana del puntale rosso nella presa µA/mA.
5. Per misurazioni di corrente fino a 10 A DC, impostare il selettore sulla posizione 10 A
e inserire lo spinotto a banana del puntale rosso nella presa 10 A.
6. Collegare i puntali in serie con il circuito da misurare.
7. Alimentare il circuito.
8. Leggere la corrente sul display.
EX210T-EU-IT V1.1 8/12 6

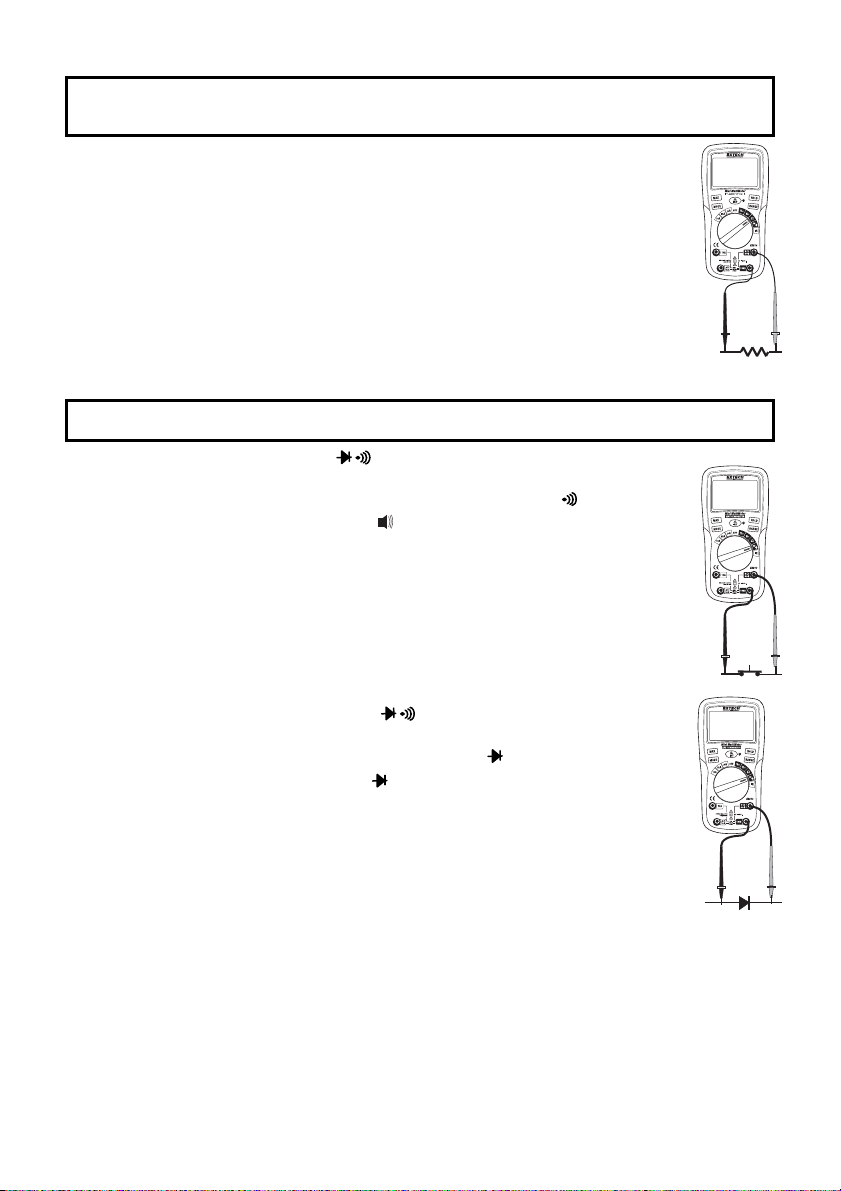

MISURAZIONI DI RESISTENZA
ATTENZIONE: Per evitare folgorazioni, scollegare l'alimentazione dall'unità sottoposta a
misurazione e scaricare tutti i condensatori prima di eseguire qualsiasi misurazione di resistenza.
Togliere le batterie e scollegare i cavi di linea.
1. Ruotare il selettore nella posizione Ω.
2. Inserire lo spinotto a banana del puntale nero nella presa negativa COM.
Inserire lo spinotto a banana del puntale rosso nella presa positiva .
3. Mettere in contatto le punte della sonda da test da un lato all'altro del dispositivo
sottoposto a misurazione.
4. Leggere la resistenza nel display.
CONTROLLO CONTINUITA'
ATTENZIONE: Per evitare folgorazione, non misurare mai la continuità su circuiti o fili che hanno
una tensione potenziale.
1. Ruotare il selettore sulla posizione .
2. Inserire lo spinotto a banana del puntale nero nella presa negativa COM.
Inserire lo spinotto a banana del puntale rosso nella presa positiva .
3. Premere il pulsante MODE per indicare “ " sul display.
4. Mettere in contatto le punte della sonda con il circuito o il filo che si desidera
controllare.
5. Se la resistenza è inferiore alla soglia di continuità, sarà emesso un avviso acustico.
TEST DIODI
1. Ruotare il selettore sulla posizione verde .
2. Inserire lo spinotto a banana del puntale nero nella presa negativa COM e lo
3. Premere il pulsante MODE per indicare“ “e “V” sul display.
4. Mettere in contatto le sonde con il diodo sottoposto a misurazione. La tensione
spinotto a banana del puntale rosso nella presa positiva .
diretta indicherà tipicamente tra 0.400 e 0,700 V. La tensione inversa indicherà
“OL”. I dispositivi in corto indicheranno circa 0 V e un dispositivo aperto indicherà
“OL” in entrambe le polarità.
EX210T-EU-IT V1.1 8/12 7
MISURAZIONE DI TEMPERATURA SENZA CONTATTO A INFRAROSSI
1. Ruotare il selettore sulla posizione IR. Il display superiore a quattro cifre della temperatura si
accenderà.
2. Premere il pulsante MODE per selezionare °F o °C.
3. Puntare il sensore infrarosso (in cima allo strumento) sulla superficie da misurare.
4. Tenere Premuto il pulsante IRT
puntatore laser identifica il punto superficiale da misurare e “SCAN” lampeggerà sul display.
5. Leggere la temperatura sul display.
6. L'area della superficie da misurare deve essere più ampia della dimensione del punto come
definito dai valori tra distanza e dimensione punto elencati nella tavola delle specifiche.
7. Rilasciare il pulsante IRT
valore finale misurato rimarranno sul display.
ATTENZIONE: Non fissare o indirizzare il puntatore laser negli occhi. I laser visibili a bassa
potenza presentano normalmente un pericolo, ma potrebbero rappresentare un rischio potenziale
se fissati direttamente per lunghi periodi di tempo.
per accendere il termometro IR e il puntatore laser. Il
per spegnere il termometro IR e il puntatore laser. “HOLD” e il
Disegno Punto-Distanza IR
Il rapporto punto/distanza 4:1 determina la dimensione dell'area di superficie misurata rispetto alla
distanza alla quale è tenuto lo strumento dalla superficie.
Note sulla Misurazione IR
1. L'oggetto da misurare dovrebbe essere più largo della dimensione del punto (obiettivo)
calcolata con il disegno del campo visivo.
2. Se la superficie dell'oggetto da misurare è coperta di sporcizia, olio, ghiaccio, ecc., pulirla
prima di eseguire misurazioni.
3. Se la superficie di un oggetto dovesse essere altamente riflettente, applicare del nastro
adesivo o della vernice nera opaca sulla superficie prima di misurare.
4. Lo strumento non eseguirà misurazioni attraverso vetro, vapore, polvere e fumo.
5. Per trovare un punto caldo, puntare lo strumento fuori dall'area d'interesse e scansionare (con
un movimento dall'alto verso il basso) finché non si localizza il punto caldo.
4”
@16”
80mm
@ 320mm
1”
@4”
20mm
@ 80mm
2”
@8”
40mm
@ 160mm
EX210T-EU-IT V1.1 8/12 8
SELEZIONE RANGE AUTOMATICA/MANUALE
Quando lo strumento è acceso per la prima volta, entra automaticamente nella modalità di Range
Automatico. Ciò seleziona automaticamente il miglior range per le misurazioni che si stanno
eseguendo ed è generalmente la miglior modalità per la maggior parte delle misurazioni. Per
situazioni di misurazione che richiedono che un range sia selezionato manualmente, eseguire i
seguenti passaggi:
1. Premere il pulsante RANGE. L'indicatore del display “AUTO” si spegnerà.
2. Premere il tasto RANGE per scorrere tra i range disponibili finché il range desiderato non è stato
selezionato.
3. Tenere premuto il pulsante RANGE per 2 secondi per uscire dalla selezione di range manuale.
Nota: Il range manuale non si applica alle funzioni Temperatura, Diodi e Continuità.
MODALITA' MAX (LETTURA MASSIMA)
1. Premere il pulsante MAX per attivare la modalità MAX. L'icona del display "MAX" apparirà. Lo
strumento visualizzerà e manterrà la lettura massima e si aggiornerà solo quando sarà rilevata un
nuovo valore massimo.
2. Premere il pulsante MAX di nuovo per uscire dalla modalità.
Nota: Max non si applica alle funzioni di Resistenza, Diodi e Continuità.
RETROILLUMINAZIONE DISPLAY
Tenere premuto il pulsante the IRT
retroilluminazione si spegnerà automaticamente dopo circa 10 secondi oppure tenere premuto di
nuovo il pulsante per 2 secondi per spegnerla manualmente.
BLOCCA
La funzione HOLD congela la lettura sul display. Premere il pulsante HOLD per un momento per
attivare o uscire dalla funzione HOLD.
Nota: Il pulsante HOLD non funziona nella modalità di misurazione IR.
SPEGNIMENTO AUTOMATICO
Se non è premuto alcun pulsante la funzione di auto spegnimento spegnerà lo strumento dopo circa
15 minuti di inutilizzo. Se ciò avviene, premere qualsiasi pulsante per svegliare lo strumento oppure
mettere lo strumento in posizione OFF se non sarà più utilizzato.
per 2 secondi per accendere la retroilluminazione. La
EX210T-EU-IT V1.1 8/12 9
Manutenzione
ATTENZIONE: Per evitare scossa elettrica, scollegare i puntali da qualsiasi sorgente di tensione
prima di togliere il coperchio sul retro o i coperchi della batteria o del fusibile.
ATTENZIONE: Per evitare folgorazioni, non azionare lo strumento finché i coperchi di batteria e
fusibile non sono fissati saldamente al loro posto.
Questo Multimetro è progettato per garantire anni di servizio affidabile, qualora siano osservate le
istruzioni per la manutenzione che seguono:
1. TENERE ASCIUTTO LO STRUMENTO. Se si bagna, asciugarlo.
2. USARE E CONSERVARE LO STRUMENTO A TEMPERATURE NORMALI. Le temperature
estreme possono accorciare la durata delle componenti elettroniche e deformare o fondere le
parti di plastica.
3. MANEGGIARE LO STRUMENTO DELICATAMENTE E CON ATTENZIONE. Facendolo cadere
si potrebbero danneggiare le componenti elettroniche o l'involucro.
4. TENERE LO STRUMENTO PULITO. Strofinare l'involucro con un panno umido di tanto in tanto.
NON utilizzare prodotti chimici, solventi per pulizie, o detergenti.
5. USARE SOLO BATTERIE NUOVE DEL TIPO E DELLA DIMENSIONE RACCOMANDATI.
Togliere le batterie vecchie o batterie scariche per evitare che perdano liquido e danneggino
l'unità.
6. SE LO STRUMENTO STA PER ESSERE CUSTODITO PER LUNGO TEMPO, le batterie
dovrebbero essere rimosse per evitare che danneggino l'unità.
Sostituzione BATTERIA e FUSIBILE
ATTENZIONE: Per evitare folgorazioni, scollegare i puntali da qualsiasi sorgente di tensione prima
di rimuovere il coperchio della batteria.
1. Spengere lo strumento e scollegare i puntali da quest'ultimo.
2. Aprire il vano batteria/fusibile sul retro togliendo la vite a croce nella parte bassa posteriore dello
strumento.
3. Spingere il coperchio per rilasciare il blocco e poi sollevarlo.
4. Togliere la vecchia batteria o fusibile e installarne una/o nuova/o del valore corretto.
5. Porre il coperchio di batteria/fuse di nuovo al suo posto. Fissarlo con la vite.
ATTENZIONE: Per evitare folgorazioni, non azionare lo strumento finché il coperchio della batteria
non è al suo posto e fissato in modo sicuro.
NOTA: Se lo strumento non funziona correttamente, controllare i fusibili e sostituire la batteria per
assicurarsi che siano ancora buoni e che siano inseriti correttamente.
Tutti gli utenti UE sono legalmente vincolati dall'ordinanza sulle Batterie a restituire tutte le
batterie usate presso i punti di raccolta nella propria comunità o presso qualunque
rivenditore di batterie / accumulatori!
Lo smaltimento nei rifiuti domestici è proibito!
Altri Promemoria per la Sicurezza della Batteria
Non smaltire mai le batterie nel fuoco. Le batterie potrebbero esplodere o perdere liquidi.
Non mischiare mai tipi di batteria. Installare sempre batterie nuove dello stesso tipo.
EX210T-EU-IT V1.1 8/12 10
Specifiche
Funzione Range Risoluzione Accuratezza
Tensione DC
Tensione AC
(50/60 Hz)
Vero Valore
RMS
Corrente DC
Corrente AC
(50/60 Hz)
Vero Valore
RMS
NOTA: L'accuratezza è dichiarata da 18 oC a 28 oC (da 65 oF a 83
Funzione Range Risoluzione Accuratezza
Resistenza
200 mV 0,1 mV
2 V da 0,001 V
20 V 0,01 V
200 V 0,1 V
600 V 1 V
200 mV 0,1 mV
2 V da 0,001 V
20 V 0,01 V
200 V 0,1 V
600 V 1 V
Tutti i range di tensione AC sono specificati dal 5 % del range al 100 % del range
200 A 0,1 A
2000 A 1 A
20 mA 0,01 mA
200 mA 0,1 mA
2,000 da 0,001 A
10 A 0,01 A
Nota: 10 A per 30 sec massimo
200 A 0,1 A
2000 A 1 A
20 mA 0,01 mA
200 mA 0,1 mA
2,000 da 0,001 A
10 A 0,01 A
Nota: 10 A per 30 sec massimo
200 0,1 (0,8 % lettura + 5 cifre)
2 k 0,001 k
20 k 0,01 k
200 k 0,1 k
2 M 0,001 M
20 M
0,01 M
(0,8 % lettura + 6 cifre)
(0,5 % lettura + 2 cifre)
(0,8 % lettura + 2 cifre)
(1,5 % lettura + 6 cifre)
(1,5 % lettura + 5 cifre)
(2,5 % lettura + 5 cifre)
(1,5 % lettura + 8 cifre)
(3,0 % lettura + 5 cifre)
o
F) e a meno del 75 % RH.
(0,8 % lettura + 2 cifre)
(2,5 % lettura + 8 cifre)
EX210T-EU-IT V1.1 8/12 11
Temperatura IR
Involucro Doppio rivestimento
Test Diodi Test corrente di 0.9 mA massimo, tensione circuito aperto 2,8 V DC tipica
Continuità Soglia da 20 a 50 , test corrente <1,5 mA
Impedenza in Ingresso 10 MΩ VDC/VAC
Risposta AC Vero valore rms
Ampiezza di Banda ACV da 40 Hz a 1000 Hz
Risposta Spettrale IR da 6 a 16µm
Emissività IR 0,95 fissato
Rapporto distanza IR 4:1
Puntatore Laser Laser di Classe 2 < 1 mW di potenza; La lunghezza d'onda va da 630 a 670
Display display a cristalli liquidi retroilluminato da 2,000 conteggi
Indicaz. di Oltre Campo “OL” è visualizzato
Auto Spegnimento 15 minuti (circa)
Polarità Automatico (nessuna indicazione per positivo); Segno meno (-) per
Ritmo Misurazione 2 volte al secondo, nominale
Batteria Una batteria da 9 volt (NEDA 1604)
Fusibili mA, µA range; 200 mA 250 V di ceramica ad azione rapida
Temperatura Operativa da -10 ºC a 40 ºC (da 14 ºF a 122 ºF)
Temp. Conservazione da -10 oC a 60 oC (da 14 oF a 140
Umidità Operativa Massimo 80 % fino a 31 ºC (87 ºF) diminuendo linearmente al 50 % a 40 ºC
Umidità Conservazione più dell'80 %
Altitudine Operativa 2000 metri (7000 ft) massimo
Peso 260 g (9,17oz)
Dimensioni 147x76x42 mm (5 8x2,9x1,6”)
Sicurezza Questo strumento è progettato per l'utilizzo all'origine dell'installazione ed è
Omologazioni CE
Tutti i diritti sono riservati incluso il diritto di riproduzione totale o parziale in qualsiasi forma.
da -20 a 0 C
da 0 a 93 C (2,0 %lett o 2 C)
da 93 a 230 C (3,0 %lett o 3 C)
da -5 a 32 F 8 F
da 32 a 200 °F
da 200 a 446 °F
Copyright © 2012 Extech Instruments Corporation (a FLIR company)
4 C
0,1 C/F
nm
negativo
‘A’ range; 10 A 600 V di ceramica ad azione rapida
(104 ºF)
protetto, verso l'utente, da doppio isolamento secondo la IEC/EN 610101:2001 e IEC/EN 61010-031:2002 di Categoria III 600 V; Grado
d'Inquinamento 2.
IISO-9001 Certified
www.extech.com
(2,0 %lett o 4 F)
(3,0 %lett o 6 F)
o
F)
EX210T-EU-IT V1.1 8/12 12
Loading...
