Miernik ExStik® EC400

Miernik przewodności/TDS/zasolenia/

temperatury

Nr produktu 000121632

Strona 1 z 8

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Opis miernika Opis panelu przedniego

1. Zasobnik baterii

2. Ekran LCD

3. Przycisk MODE/HOLD (zmień tryb, zamroź i zapisz dane)

4. Przycisk CAL/RECALL (kalibracja, zmień jednostki temperatury i przywołaj dane)

5. Przycisk ON/OFF

6. Kołnierz elektrody

7. Elektroda (uwaga: zatyczka elektrody nie jest pokazana)

LCD Display

1. Wyświetlacz wykresu paskowego

2. Jednostki pomiarowe

3. Wyświetlacz główny

4. Wskaźniki kalibracji zakresu o niskiego stanu baterii

5. Wyświetlacz temperatury

6. Wskaźnik zamrożenia odczytu

Strona 2 z 8

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Procedura pomiarowa Przygotowanie próbki:

1. Dla pomiaru przewodności, TDS lub zasolenia umieść próbkę

testową w zbiorniczku testowym o głębokości wystarczającej do zakrycia elektrody (2.5cm minimum). Zamieszaj roztwór usuwając pęcherzyki powietrza.

Pomiar:

1. Przyciśnij przycisk ON . ( 0000 a następnie na ekranie wyświetli się “SELF CAL” podczas diagnostyki włączania).

2. Wciśnij i przytrzymaj przycisk MODE/HOLD, aby przejść do wymaganego trybu pomiarowego.

3. Włóż elektrodę do próbki, pilnując aby była całkowicie zanurzona.

4. Powoli zamieszaj roztwór elektrodą usuwając pęcherzyki powietrza.

5. Miernik ustawi się automatycznie na prawidłowy zakres i wyświetli odczyt.

Strona 3 z 8

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Zmiana funkcji pomiarowej

Miernik można ustawić na pomiar przewodności , TDS lub zasolenia. Aby zmienić tryb:

1. Przyciśnij i przytrzymaj Przycisk MODE/HOLD przez 2 sekundy a wyświetlacz zacznie pokazywac po kolei jednostki.

μS (Przewodność ); ppm (TDS); mg/l (TDS); ppm S (Zasolenie); Uwaga: Funkcja “HOLD” nie może być włączona podczas zmiany funkcji pomiarowej. Jeśli w dolnym lewym rogu ekranu wyświetli się “HOLD”, na chwilę przyciśnij przycisk MODE/HOLD, aby ją wyłączyć.

2. Po wyświetleniu wymaganej jednostki, zwolnij przycisk MODE/HOLD.

Współczynnik kompensacji TDS

Wartość mTDS określa się mnożąc odczyt przewodności przez znany współczynnik. Miernik pozwala na wybór współczynnika konwersji w zakresie 0.4 do 1.0. Współczynnik różni się w zależności od zastosowania ale zwykle ustawia się go na zakres od 0.5 do 0.7. Uwaga: zapisany współczynnik wyświetli się na chwilę na dolnym wyświetlaczu temperatury przy pierwszym włączeniu miernika lub podczas zmiany funkcji pomiarowej na TDS.

Uwaga: w trybie Zasolenie współczynnik ustawiony jest 0.5.

Aby zmienić współczynnik, w trybie pomiarowym TDS (ppm lub mg/l):

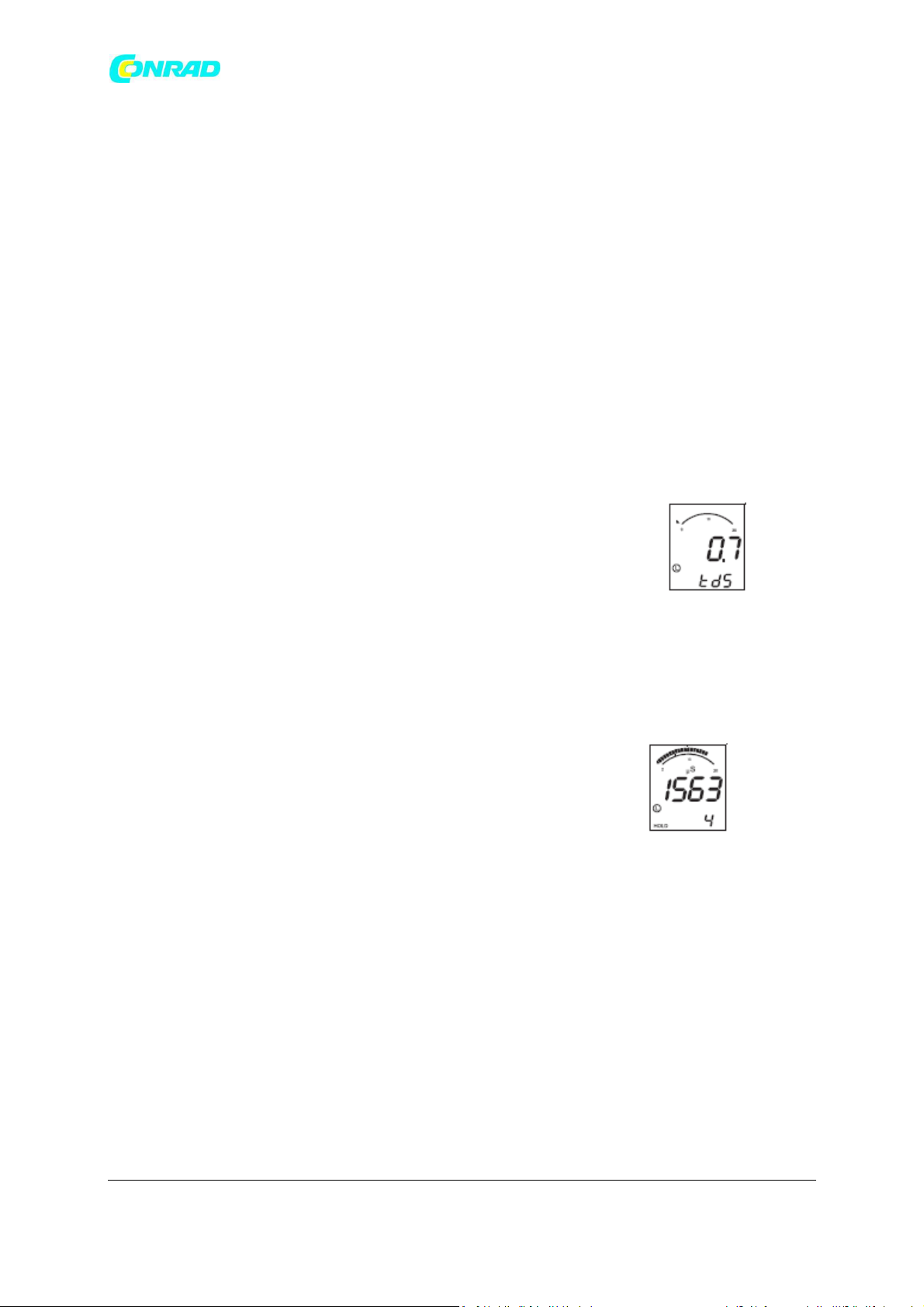

1. Przyciśnij i zwolnij dwukrotnie kolejno przycisk CAL/RECALL. Zapisany współczynnik wyświetli się na ekranie.

2. Przyciśnij Przycisk MODE/HOLD , aby zwiększyć wartość współczynnika w przyrostach 0.1.

3. Po wyświetleniu żądanego współczynnika, przyciśnij i zwolnij przycisk CAL/RECALL, aby zapisać wartość i powrócić do normalnego trybu.

4. Jeśli w ciągu 5 sekund nie zostanie przyciśnięty żaden przycisk, miernik powróci do trybu pomiaru.

Zapisywanie odczytów

1. Przyciśnij Przycisk MODE/HOLD, aby zapisać odczyt. Numer lokalizacji

zapisu wyświetli się na dolnym ekranie a ekran główny wyświetli zapisany odczyt. Miernik otworzy tryb HOLD i wyświetli się wskaźnik “HOLD”.

2. Przyciśnij ponownie przycisk MODE/HOLD aby zamknąć tryb HOLD i

powrócić do normalnej pracy.

3. Jeśli zapisano ponad 25 odczytów, uprzednio zapisane odczyty

(poczynając od numeru 1) zostaną nadpisane.

Strona 4 z 8

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Wyświetlanie zapisanych odczytów

1. Przyciśnij Przycisk CAL/RECALL a następnie przyciśnij przycisk MODE/HOLD. Na chwilę

wyświetli się numer lokalizacji (1 do 25) a następnie wyświetli się wartośc zapisana w tej lokalizacji. Wyświetlone jednostki będą migać, sygnalizując, że tryb wyświetlania zapisu jest aktywny.

2. Ostatni zapisany odczyt wyświetli się jako pierwszy. Po przyciśnięciu i zwolnieniu przycisku MODE/HOLD, zapisane odczyty zostaną wyświetlone kolejno jeden po drugim. Numer lokalizacji wyświetli się jako pierwszy, a następnie odczyt zapisany w tej lokalizacji.

3. Aby zamknąć tryb zapisu, przyciśnij Przycisk CAL/RECALL a miernik powróci do normalnej pracy po wyświetleniu napisu “End”.

Kasowanie zapisanej pamięci

Przy włączonym mierniku, przyciśnij i przytrzymaj przycisk ON/OFF przez 4 sekundy. “clr” wyświetli się na chwilę po skasowaniu pamięci.

Zmiana jednostek temperatury

Aby zmienić wyświetlane jednostki temperatury (oC lub oF):

1. Przy wyłączonym mierniku, przyciśnij i przytrzymaj przycisk CAL/RECALL.

2. Przy wciśniętym przycisku CAL/RECALL na chwilę przyciśnij przycisk ON/OFF . Kiedy “SELF CAL” pojawi się na wyświetlaczu, zwolnij przycisk CAL/RECALL . miernik włączy się a temperatura będzie wyświetlana w nowych jednostkach.

Tryb zamrożenia danych

Przyciśnij przycisk MODE/HOLD aby zamrozić odczyt na ekranie. Miernik otworzy tryb HOLD i wyświetli się wskaźnik “HOLD”. Uwaga: w ten sposób także zapisujesz odczyt.

Przyciśnij ponownie przycisk MODE/HOLD, aby powrócić do normalnej pracy.

Auto Power OFF

Funkcja automatycznego wyłączania, automatycznie wyłącza miernik po 10 minutach bezczynności przycisków.

Wyłączanie funkcji Auto Power OFF

Aby wyłączyć funkcję Auto Power Off:

1. Włącz miernik.

2. Przyciśnij raz CAL/RECALL (szybko)

3. Niezwłocznie i równocześnie przyciśnij przycisk MODE/HOLD i ON/OFF przez około 2 sekundy aż na chwilę wyświetli się “oFF”. Aby wyłączyć funkcję, wyłącz miernik przyciskiem ON/OFF . Przy kolejnym włączeniu miernika, tryb Auto Power OFF zostanie włączony ponownie.

Strona 5 z 8

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Wskaźnik niskiego poziomu baterii

Kiedy poziom baterii spadnie, na ekranie wyświetli się ikona “BAT”. Informacje odnośnie wymiany baterii znajdują się w sekcji o konserwacji.

Uwagi w zakresie pomiarów i wyświetlacza

• Jeśli miernik jest zablokowany (ekran zamrożony) być może tryb zamrożenia danych został przypadkowo włączony przyciśnięciem przycisku MODE/HOLD. (“HOLD” wyświetla się w dolnym lewym rogu ekranu). Po prostu przyciśnij ponownie przycisk MODE lub wyłącz miernik a następnie go włącz.

• Dla uzyskania maksymalnej dokładności pozwól, aby sonda osiągnęła odpowiednią temperaturę próbki przed kalibracją. Będzie to sygnalizowane stabilnym odczytem temperatury na wyświetlaczu.

Kalibracja – przewodność

Należy okresowo sprawdzać dokładność miernika. Raz na miesiąc zalecane jest dla normalnego użytkowania. W przypadku konieczności kalibracji, należy uzyskać standardowy roztwór dla przewodności. Miernik można skalibrować na dowolny lub jeden z trzech zakresów. Roztwory standardowe 84μS/cm, 1413μS/cm lub 12.88mS/cm (12,880μS/cm) stosuje się w procedurze kalibracji automatycznej. Inne wartości kalibracyjne są niedozwolone. Kalibrację zawsze wykonuje się w trybie przewodności. Ponieważ wartości zasolenia i TDS oblicza się z wartości przewodności, procedura ta także kalibruje zakresy zasolenia i TDS

1. Napełnij zbiorniczek próbki roztworem standardowym.

2. Włącz miernik i włóż elektrodę do roztworu. Stuknij lub poruszaj elektrodą, aby wyeliminować pęcherzyki powietrza.

3. Przyciśnij i przytrzymaj przycisk CAL/RECALL (około 2 sekundy() aż w dolnym obszarze ekranu (temp.) wyświetli się “CAL”. Ekran główny zacznie migać.

4. Miernik automatycznie rozpozna i skalibruje się na roztwór standardowy. Wyświetlacz will na chwilę pokaże “SA”, “End” a następnie powróci do trybu pomiarowego po kalibracji. Uwaga: “SA” nie wyświetli się w przypadku nieudanej kalibracji.

5. Symbiol “zakres skalibrowany„ pojawi się na wyświetlaczu dla każdego skalibrowanego zakresu w tym cyklu włączenia przyrządu. L zakres dolny, 84μS/cm M zakres średni, 1413μS/cm H zakres wysoki, 12.88mS/cm (12,880μS/cm)

Uwaga: przy każdym otworzeniu trybu kalibracji wszystkie symbole na wyświetlaczu są kasowane ale zmieniane są tylko dane kalibracyjne dla aktualnie kalibrowanego zakresu. Pozostałe dwa zakresy zachowują istniejące dane kalibracyjne, kasowane są tylko symbole. Kalibrację dla wszystkich trzech zakresów należy wykonać w ciągu jednego cyklu włączenia, aby wyświetliły się symbole wszystkich trzech zakresów kalibracji. Uwaga: Miernik umożliwia kalibrację 1, 2 lub 3 punktową. Jeśli kalibracja zostanie przeprowadzona dla więcej niż 1 punktu najpierw należy wykonać standard o najniższej wartości dla uzyskania najlepszej dokładności.

Strona 6 z 8

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

przez

/TDS

Uwagi i techniki

• Nie dotykaj wewnętrznych powierzchni elektrod przewodności. Dotykając powierzchnie platynowanych elektrod możesz uszkodzić sondę lub skrócić jej żywotność.

• Przechowuj elektrodę w suchym miejscu, zabezpieczoną zatyczką.

• Zawsze przepłucz elektrodę wodą dejonizowaną pomiędzy pomiarami, aby nie dopuścić do krzyżowego zanieczyszczenia próbki. Zaleca się dwukrotne przepłukanie sondy, jeśli wymagana jest wysoka dokładność.

Matryca eksploatacyjna Funkcja / działanie

Status zasilania

Ustawienie trybu Wymagana sekwencja przycisków

On/Off On lub Off Dowolny Na chwilę przyciśnij przycisk ON/OFF. Kalibracja On Przewodność Przyciśnij i przytrzymaj przycisk CAL/RECALL

2 sekundy aż otworzy się funkcja CAL.

Zapis odczytu On Dowolny tryb

Na chwilę przyciśnij przycisk MODE/HOLD.

pomiarowy

Zwolnienie

On W trybie Hold Na chwilę przyciśnij przycisk MODE/HOLD. zamrożenia Otworzenie odzyskiwania pamięci Przewijanie zapisanych

On Dowolny tryb

pomiarowy

On Przywołanie

pamięci

Na chwilę przyciśnij przycisk CAL/RECALL a następnie na chwilę przyciśnij przycisk MODE/HOLD (w ciągu 4 sekund). Na chwilę przyciśnij przycisk MODE/HOLD

wyświetla "last in first out") odczytów Zamknięcie odzyskiwania

On Przywołanie

pamięci

Na chwilę przyciśnij przycisk CAL/RECALL.

pamięci Kasowanie zapisanej pamięci Zmiana trybu pomiarowego

On Dowolny tryb

pomiarowy

Przyciśnij i przytrzymaj ON/OFF przez 4 sekundy,

aż wyświetli się "clr".

On Dowolny Przyciśnij i przytrzymaj MODE/HOLD przez co

najmniej 2 sekundy (tryby będą przewijać się aż

do zwolnienia przycisku). Wprowadzenie współczynnika

On TDS (ppm lub

mg/l)

Przyciśnij i zwolnij dwukrotnie raz za razem

przycisk CAL/RECALL. Przewodność/TDS Zmiana współczynnika Przewodność/TDS

On Współczynnik TDS Na chwilę przyciśnij przycisk MODE/HOLD (każde

przyciśnięcie zwiększa współczynnik by 0.1,

zmiana wartości od 0.4 - 1.0)

Zamknięcie

On Współczynnik TDS Na chwilę przyciśnij przycisk CAL/RECALL współczynnika Przewodność Zmiana jednostek temperatury

Off Nie dotyczy (tryb

wył)

Przyciśnij i przytrzymaj CAL/RECALL a następnie na chwilę przyciśnij przycisk On/Off. Zwolnij

przycisk CAL/RECALL po wyświetleniu "SELF CAL" Nadpisywanie Auto Power Off

On Dowolny tryb

pomiarowy

Na chwilę przyciśnij przycisk Cal a następnie

jednocześnie przyciśnij i przytrzymaj ON/OFF &

MODE/HOLD przez ok. 2 sekundy, aż wyświetli się

"oFF".

Strona 7 z 8

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Przywracanie

OFF n/a Równocześnie przyciśnij przyciski ON/OFF, ustawień domyślnych
