Manuale d’Istruzione
Termo Anemometro CFM/CMM
con Termometro ad infrarossi
Modello AN200
UNITS
NEXT
AREA
PROBE
TEMPERATURE
cf m/cmm
A
nemometer
T
hermometer
AN200
RECALL
Introduzione
Grazie per aver acquistato questo Modello AN200 di Termo Anemometro CFM/CMM con
Termometro ad infrarossi della Extech. Questo apparecchio misura la Velocità dell’Aria,
il Flusso d’Aria (volume), la Temperatura dell’Aria (con la sonda) e la Temperatura di
Superficie (con la funzione ad infrarossi). Lo schermo LCD, ampio e di facile lettura,
dotato di retroilluminazione, è fornito di un doppio display oltre che di numerosi indicatori
di stato. La funzione ad Infrarossi include un puntatore laser per agevolare le
misurazioni. L’apparecchio, inoltre, può memorizzare fino a 16 dimensioni per l’area.
Questo dispositivo, se utilizzato correttamente, fornirà anni di sicuro affidabile servizio.
AVVERTENZE
• L’utilizzo improprio di questo dispositivo può causare danni, shock, lesioni o morte.
Leggere attentamente il manuale d’istruzioni prima dell’utilizzo.
• Controllare che non vi siano danni alla sonda e al misuratore. In tal caso, provvedere
alla riparazione o alla sostituzione prima dell’utilizzo.
• Nel caso in cui il dispositivo venga utilizzato in maniera diversa rispetto a quella
specificata dal produttore, la sicurezza dell'apparecchio potrebbe essere
compromessa.
• Questo dispositivo non è un giocattolo. Tenere lontano dalla portata dei bambini.
Contiene oggetti pericolosi e piccole parti che potrebbero essere ingoiate. Nel caso in
cui questo avvenga, contattare immediatamente un medico.
• Non lasciare le batterie e il materiale d’imballaggio incustoditi, potrebbero causare
danni ai bambini se usati come giocattoli.
• In caso in cui il dispositivo non venga utilizzato per un lungo periodo, rimuovere le
batterie per evitare che si scarichino.
• Le batterie scadute o danneggiate possono causare cauterizzazione a contatto con la
pelle. Utilizzare sempre dei guanti adatti durante l’utilizzo.
• Le batterie non sono a circuito corto. Non gettare nel fuoco.
• Non guardare mai direttamente il raggio laser. Non orientare mai il raggio laser
verso gli occhi. I laser a basso voltaggio generalmente non presentano alcun
pericolo, ma possono costituire un rischio nel caso in cui ci si sottoponga ad una
esposizione prolungata.
2
AN200-EU-IT V2.1 3/08
Specifiche Tecniche
Velocità dell’Aria Campo di misura Risoluzione Precisione
m/s (metri/secondo) 0.40 - 30.00 m/s 0.01 m/s ± (3%rdg + 0.20 m/s)
km/h (kilometri/ora) 1.4 - 108.0 km/h 0.1 km/h ± (3%rdg + 0.8 km/h)
ft/min (piedi/minuto) 80 – 5900 ft/min 1 ft/min ± (3%rdg + 40 ft/m)
mph (miglia/ora) 0.9 – 67.0 mph 0.1 mph ± (3%rdg + 0.4 MPH)
Nodi da 0.8 a 58.0 nodi 0.1 nodi ± (3%rdg + 0.4 nodi)
Flusso d’Aria Campo di misura Risoluzione Area
CMM (metri cubi/minuto) 0-999999 m3/min .1 da 0 a 999.9m2
CFM (piedi cubi/minuto) 0-999999 ft3/min .1 da 0 a 999.9ft2
Campo di misura Risoluzione Precisione Temperatura dell’Aria
o
14 - 140
Temperatura Infrarossi
F (-10 - 60
Campo di misura Risoluzione Precisione
da -58 a -4oF (da -50 a
-20
da -4 a 500
260
Circuito Circuito a microprocessore personalizzato LSI
Display Doppia funzione, 0.5" (13 mm), 4 cifre, LCD
Frequenza di campionamento 1 lettura al secondo circa
Sensori
Velocità/Flusso d’Aria: Elica con cuscinetti a sfera, a
bassa resistenza.
Sensori di Temperatura: Termistore di precisione tipo
NTC e Infrarossi.
Risposta spettrale IR da 6 a 14µm
Emissività IR Fissa a 0.95
Rapporto Distanza IR 8:1
Frequenza di campionamento IR 2.5 letture al secondo circa
Autospegnimento dopo 20 minuti, per preservare la durata delle batterie
Temperatura d’utilizzo da 32°F a 122°F (da 0°C a 50°C)
Temperatura di conservazione da14 a 140
Umidità d’utilizzo <80% RH
Umidità di conservazione <80% RH
Quota d’utilizzo 2000 metri (7000ft) max.
Batterie Una da 9 volt (NEDA 1604)
Durata Batterie 80 ore circa. (l’utilizzo continuo della retroilluminazione
e del laser riduce la durata delle batterie a 2-3 ore
circa)
Corrente Batterie 8.3 mA DC circa
Peso 1.6 lbs. (725g) incluse batterie & sonda
Dimensioni
Unità Centrale: 7.0 x 2.9 x1.2" (178 x 74 x 33mm)
Sensore: 2.75” (70mm) di diametro
o
o
C)
o
F (da -20 a
o
C)
o
F (da -10 a 60oC)
3
C) 0.1oF/C 4.0
o
0.1
F/C ±9.0
o
F/C ±2% lettura o ±4
1
o
(2
C) qualunque sia
AN200-EU-IT V2.1 3/08
o
F (2.0
o
F (5.0
maggiore
o
C)
o
C)
o
F
Descrizione del Misuratore
1. Tasto ON/OFF
2. Jack di Input della sonda
3. Puntatore Laser
4. Sensore IR
5. Gomma protettiva
6. Display LCD
7. Tasto di misurazione
Termometro IR
8. Tasti Flusso d’Aria (4)
9. Tasti Temperatura
dell’Aria (2)
10. Ventola
11. Tasto per la Media del
Flusso d’Aria
12. Tasto Retroilluminazione
Nota: Il vano batterie, il
supporto inclinato e il
cavalletto si trovano nella
parte posteriore dell’apparecchio.
Tastiera
• Premere per accendere o spegnere il misuratore.
• IR + Puntatore Laser Tenere premuto per misurare.
• MAX/MIN Registrare e memorizzare I valori massimi e minimi relativi al flusso e alla
velocità d’aria. Il tasto ◄ (LEFT) serve inoltre per modificare il punto decimale, in modalità
AREA.
• UNITS Premere per selezionare la modalità d’utilizzo. In modalità FLUSSO, il misuratore
indica il volume dell’aria. In modalità VELOCITA’, indica la velocità dell’aria. Il tasto▲ (UP)
serve inoltre ad aumentare i numeri, in modalità AREA.
• HOLD Premere per bloccare la visualizzazione dei valori sul display. Premere nuovamente
per sbloccare. Il tasto ►(RIGHT) serve inoltre a modificare le cifre, in modalità AREA.
• AREA Tenere premuto per immettere manualmente l’area di un condotto, in modalità CFM
o CMM.
Tenere premuto per scorrere le posizioni in memoria.
• Premere per accendere o spegnere la retroilluminazione. Tenere premuto per
• MAX/MIN (Temperatura) Premere per registrare e memorizzare i valori massimi e minimi
•
•
Questo tasto, inoltre, cancella I dati in memoria, in modalità MEDIA.
disabilitare lo spegnimento automatico.
relativi alla temperatura dell’aria.
HOLD (Temperatura) Premere per bloccare la visualizzazione dei valori della temperature
sul display. Premere nuovamente per sbloccare.
AVG Tenere premuto per passare alla modalità MEDIA. E’ possibile calcolare fino a 20
medie.
4
AN200-EU-IT V2.1 3/08
Display
• MAX (in alto): funzione Max Hold per la misurazione della Temperatura dell’Aria
• HOLD (in alto): funzione Data Hold per la misurazione della Temperatura dell’Aria
• PROBE TEMP: quest’icona ricorda che le cifre in alto sul display rappresentano la
• : indica che il puntatore laser è acceso
• IR TEMP: indica che le cifre più grandi sul display rappresentano la misurazione della
• VEL: indica che il misuratore è in modalità Velocità dell’Aria
• FLOW: indica che il misuratore è in modalità Flusso d’Aria
• MAX (in basso): Max Hold per le funzioni Temperatura IR e RH
• HOLD (in basso): Data Hold per le funzioni Temperatura IR e RH
o
•
• CFM/CMM: unità di misura del flusso d’aria
• Ft
• m/s, ft/min, km/h, MPH, nodi: unità di misura della velocità dell’aria
• X10, X100: moltiplicatori dei valori registrati relativi al flusso d’aria
• AVG: modalità Media dell’Aria
• RECORD: indica che la funzione di registrazione dei valori min/max è attiva (icona in
• Le cifre più grandi al centro del display indicano l’Umidità Relativa e la Temperatura IR
• Le cifre più piccole in alto e sulla destra del display indicano la Temperatura della
Sonda
• : Indicatore di batterie scariche
Temperatura dell’Aria (Ventola)
Temperatura IR
C / oF: unità di misura della temperatura
2
2
, m
: unità di misura delle dimensioni dell’area
alto per la temperatura, icona in basso per l’aria)
5
AN200-EU-IT V2.1 3/08
Utilizzo
Come connettere la Ventola
1. Inserire la spina della ventola nella presa a sensore, situata in alto, del misuratore, La
spina e la presa sono calettate, cosicché la spina possa adattarsi alla presa solo in un
modo.
2. Girare attentamente la spina finché questa non sia perfettamente allineata con la
presa, quindi premere con forza. Evitare di premere con troppa forza o di torcere la
spina da una parte all’altra.
3. Se la ventola non è connessa al misuratore o se il sensore è difettoso, il display
indicherà alcune linee tratteggiate al posto della lettura della velocità dell’aria.
Misurazioni della Velocità dell’Aria
1. Accendere il misuratore premendo il tasto
ON/OFF.
2. Premere il tasto UNITS per selezionare l’unità di
misura desiderata. NOTA: All’accensione, il
misuratore visualizzerà l’ultima unità di misura
immessa.
3. Inserire il sensore nel flusso d’aria. Assicurarsi
che l'aria entri nella ventola, come indicato
dall’immagine della freccia posizionata all'interno
della ventola. Consultare il diagramma.
4. Il display visualizzerà le letture della velocità e
della temperatura dell’aria. Lo schermo
principale più grande indica la lettura della
velocità, mentre quello più piccolo, situato in alto
a destra, indica la lettura della temperatura.
Misurazioni della Velocità dell’Aria (calcolo della media fino a 20 punti)
1. Per passare alla modalità Media 20 Punti tenere premuto il tasto T AVG fino a
quando non viene emesso un doppio segnale acustico. L'icona AVG apparirà quindi
sul display.
2. Procedere con la misurazione e premere il pulsante AVG. Sarà emesso un singolo
segnale acustico e l'icona HOLD apparirà sul display.
3. La lettura media verrà visualizzata sul display, mentre il numero totale delle letture
eseguite apparirà nell'angolo superiore destro dello schermo. Dopo 5 secondi, il
display rivisualizzerà l’ultima lettura eseguita. (IMPORTANTE: si noti che le letture
medie rimarranno indicate sul display per soli 5 secondi e non potranno essere
rivisualizzate.)
4. Ripetere i passaggi 2 - 3 finché non siano stati misurati tutti i punti desiderati.
5. Premere il tasto AREA per cancellare i dati in memoria relativi alla media effettuata su
più punti.
6. Per tornare alla modalità di misurazione della velocità standard, tenere premuto il tasto
AVG finché non verrà emesso un doppio segnale acustico.
Nota: Per tornare al normale funzionamento in modalità AVG, tenere premuto il pulsante
AVG fino a quando il misuratore non emetterà un doppio segnale acustico.
Ventola (Vista Sezi one
Freccia
Flusso
6
AN200-EU-IT V2.1 3/08
Misurazioni del Flusso d’Aria (CMM / CFM)
1. Accendere il misuratore premendo il tasto ON/OFF.
2. Premere il tasto UNITS per selezionare l’unità di misura desiderata: CMM (metri cubi
al minuto) o CFM (piedi cubi al minuto). NOTA: All’accensione, il misuratore
visualizzerà l’ultima unità di misura immessa.
2
3. Per immettere l’area in m
2
o ft
, tenere premuto il tasto AREA finché non verrà
emesso un doppio segnale acustico. La cifra situata più a sinistra sul display inferiore
comincerà a lampeggiare.
4. Utilizzare il tasto ▲ (UP) per modificare la cifra lampeggiante
Utilizzare il tasto ◄ (LEFT) per spostare il decimale
Utilizzare il tasto ► (RIGHT) per selezionare le altre cifre.
Dopo aver immesso tutte le cifre, tenere premuto il tasto AREA (finché non viene
emesso un doppio segnale acustico) per memorizzare l’area e tornare alla modalità di
misurazione CFM o CMM.
5. Inserire il sensore nel flusso d’aria. Assicurarsi che l'aria entri nella ventola, come
indicato dall’immagine della freccia posizionata all'interno della ventola
Consultare il diagramma.
Il misuratore ha 16 posizioni di memoria (8 per CFM e 8 per CMM) che possono essere
utilizzate per memorizzare e visualizzare in ogni momento le dimensioni dell’area usate più di
frequente.
1. Premere il pulsante AREA fino a quando non viene emesso un doppio segnale
acustico. Un numero di posizione di memoria verrà visualizzato nella parte superiore
destra dello schermo ad indicare proprio la posizione di memoria.
2. Premere il pulsante AREA per scorrere le posizioni di memoria e scegliere infine
quella desiderata. Dopo averla selezionata, immettere le dimensioni desiderate.
Utilizzare il tasto ▲ (UP) per modificare la cifra lampeggiante
Utilizzare il tasto ◄ (LEFT) per spostare il decimale
Utilizzare il tasto ► (RIGHT) per selezionare le altre cifre.
Dopo aver immesso tutte le cifre, tenere premuto il tasto AREA (finché non viene
emesso un doppio segnale acustico) per memorizzare l’area e tornare alla modalità di
misurazione CFM o CMM.
Per selezionare ed utilizzare una dimensione già presente in memoria, tenere premuto il
tasto AREA finché non viene emesso un doppio segnale acustico.
Premere il tasto AREA per scorrere le 8 posizioni di memoria. Per ritornare alla modalità di
misurazione CFM o CMM, tenere premuto il tasto AREA finché non viene emesso un
doppio segnale acustico.
7
AN200-EU-IT V2.1 3/08
Misurazioni del Flusso d’Aria (calcolo della media fino a 20 punti)
1. Per passare alla modalità Media 20 Punti tenere premuto il tasto AVG fino a quando
non viene emesso un doppio segnale acustico. L'icona AVG apparirà quindi sul
display.
2. Procedere con la misurazione e premere il pulsante AVG. Sarà emesso un singolo
segnale acustico e l'icona HOLD apparirà sul display.
3. La lettura media verrà visualizzata sul display, mentre il numero totale delle letture
eseguite apparirà nell'angolo superiore destro dello schermo. Dopo 5 secondi, il display
rivisualizzerà l’ultima lettura eseguita. (IMPORTANTE: si noti che le letture medie
rimarranno indicate sul display per soli 5 secondi e non potranno essere rivisualizzate.)
4. Ripetere i passaggi 2 - 3 finché non siano stati misurati tutti i punti desiderati.
5. Premere il tasto AREA per cancellare i dati in memoria relativi alla media effettuata su
più punti.
6. Per tornare alla modalità di misurazione della velocità standard, tenere premuto il tasto
AVG finché non verrà emesso un doppio segnale acustico.
Blocco Dati (Velocità dell’Aria/Flusso d’Aria)
1. Durante le misurazioni, premere il tasto HOLD per bloccare la visualizzazione della
lettura della velocità e del flusso dell’aria. Questo consentirà di visualizzare anche in
seguito i dati registrati.
2. L’icona HOLD apparirà sul display inferiore.
3. Premere di nuovo HOLD per tornare al normale funzionamento.
Registrazione MAX/MIN/AVG (Velocità dell’Aria/Flusso d’Aria)
Questa funzione consente all’utente di memorizzare e visualizzare i valori massimi (MAX),
minimi (MIN) e medi (AVG).
1. Premere il tasto MAX/MIN. Le icone AVG e RECORD, insieme alle letture relative ai
valori medi registrati, verranno visualizzate sul display e il misuratore comincerà a
tracciare i valori massimi, minimi e medi.
2. Premere di nuovo il tasto MAX/MIN. L’icona MAX apparirà sul display, insieme alla
lettura del valore massimo.
3. Premere ancora il tasto MAX/MIN per visualizzare il valore minimo. L’icona MIN e il
valore corrispettivo verranno visualizzati quindi sul display.
4. Premere di nuovo il tasto MAX/MIN per visualizzare l’attuale lettura. NOTA: il
misuratore continuerà a registrare i valori massimi, minimi e medi.
5. Per terminare la registrazione dei valori massimi, minimi e medi e tornare al normale
funzionamento, premere una volta il tasto AREA durante la visualizzazione della
lettura corrente.
8
AN200-EU-IT V2.1 3/08
Unità di Temperatura
1. Rimuovere il rivestimento protettivo in gomma e selezionare le unità di temperatura
desiderate usando l’interruttore °F/°C situato nel vano batterie.
2. Rimettere il rivestimento protettivo e collegare il sensore alla presa situata in alto del
misuratore.
Blocco Dati (Temperatura dell’Aria)
1. Durante le misurazioni, premere il tasto PROBE TEMPERATURE HOLD per bloccare
la visualizzazione della lettura della temperatura dell’aria.
2. L’icona HOLD apparirà sul display inferiore.
3. Premere di nuovo PROBE TEM PERATURE HOLD per tornare al normale
funzionamento.
Registrazione MAX/MIN (Temperatura dell’Aria)
Questa funzione consente all’utente di memorizzare e visualizzare i valori massimi (MAX)
e minimi (MIN).
1. Premere il tasto TEMPERATURE MAX/MIN una volta. L’icona MAX verrà visualizzata
sul display e il misuratore comincerà a tracciare i valori massimi e minimi.
2. Premere di nuovo il tasto per visualizzare il valore minimo. L’icona MIN e il valore
corrispettivo verranno visualizzati quindi sul display.
3. Premere di nuovo il tasto per tornare al normale funzionamento.
Spegnimento Automatico
Per preservare la durata delle batterie, il misuratore si spegne automaticamente dopo 20
minuti. Per disabilitare questa funzione:
1. Spegnere il misuratore.
2. Tenere premuto il tasto (Retroilluminazione) durante l’accensione del misuratore.
3. L’icona “dis APO” apparirà sul display. Da questo momento in poi, la funzione di
Spegnimento Automatico è disabilitata.
4. Notare che la funzione di autospegnimento si riabilita automaticamente ad ogni
accensione del dispositivo.
5. Notare inoltre che la funzione di autospegnimento è disabilitata nelle modalità
CFM/CMM o MEDIA.
9
AN200-EU-IT V2.1 3/08
Misurazioni della Temperatura con Infrarossi (Senza Contatto)
1. Il sensore ad Infrarossi è situato nella parte superiore del
misuratore.
2. Puntare il sensore verso la superficie che si desidera
misurare.
3. Tenere premuto il tasto IR per procedure alla misurazione
della temperatura di superficie dell’oggetto in questione. Le
icone IR TEMP e appariranno sul display. Il puntatore
laser si azionerà automaticamente per agevolare la
misurazione.
4. La temperatura di superficie apparirà al centro del display
(cifre più grandi). La temperatura visualizzata è relativa
all’area compresa dal fascio laser.
5. Al rilascio del tasto IR, il puntatore laser si spegne e la lettura
così eseguita si blocca sul display (blocco dati) per circa 3
secondi.
6. Si noti che la ventola (Temperatura dell’Aria) continuerà a
monitorare la temperatura durante i test ad infrarossi e che la
sua temperatura verrà visualizzata sullo schermo in alto (cifre
più piccole).
7. Dopo circa 3 secondi, il misuratore tornerà a visualizzare il
Flusso e la Temperatura dell’Aria.
Spot Infrarossi
ATTENZIONE: Non guardare mai direttamente il raggio laser. Non orientare mai il
raggio laser verso gli occhi. I laser a basso voltaggio generalmente non presentano
alcun pericolo, ma possono costituire un rischio nel caso in cui ci si sottoponga ad una
esposizione prolungata.
10
AN200-EU-IT V2.1 3/08
Sostituzione delle Batterie
Quando appare sul display, le batterie da 9V devono essere sostituite.
1. Disconnettere la ventola
2. Rimuovere il rivestimento protettivo in gomma del misuratore
3. Utilizzare un cacciavite a lama piatta oppure una moneta per aprire il vano batterie
situato sul lato posteriore
4. Sostituire con nuove batterie da 9V
5. Chiudere il vano batterie e rimettere il rivestimento protettivo.
Il consumatore finale è obbligato per legge (ordinanza sulle Batterie) a
riconsegnare tutte le batterie e gli accumulatori usati; è proibito lo smaltimento
nei rifiuti domestici!
Le batterie e gli accumulatori usati possono essere consegnati gratuitamente
presso i punti raccolta nelle nostre filiali nella propria comunità o in qualsiasi
punto vendita di batterie/accumulatori!
Smaltimento
Seguire le clausole legali applicabili allo smaltimento dell’apparecchio al
termine del suo ciclo di vita.
11
AN200-EU-IT V2.1 3/08
Considerazioni sulle Misurazioni ad Infrarossi
• Durante le misurazioni ad infrarossi, il misuratore si calibra automaticamente in base ai
cambiamenti di temperatura dell’ambiente. Si noti che in caso di estremo cambiamento
di temperatura, il misuratore potrebbe impiegare 30 minuti per la calibrazione.
• In caso si passi velocemente dalla misurazione di una bassa temperatura a quella di
un’alta temperatura, il misuratore potrebbe impiegare diversi minuti per stabilizzarsi,
come conseguenza del processo di raffreddamento del sensore ad infrarossi.
• Se la superficie dell’oggetto in esame è coperta da gelo, olio, sporcizia, ecc., pulire
prima di procedere alle misurazioni.
• Se la superficie dell’oggetto in esame è altamente riflettente, applicare del nastro
adesivo oppure uno strato di vernice nera prima della misurazione.
• Vapore, polvere, fumo, ecc., possono ostacolare le misurazioni.
• Per identificare un punto surriscaldato, puntare il misuratore al di fuori dell’area
d’interesse, quindi analizzare tutta la superficie (con un movimento dall’alto verso il
basso) fino a localizzare il punto in questione.
Teoria degli Infrarossi
I termometri IR misurano la temperatura superficiale di un oggetto. Il sensore ottico del
misuratore percepisce l’energia emessa, riflessa e trasmessa, e la raccoglie nel detector
del misuratore. Il circuito del dispositivo traduce le informazioni così ottenute in letture
visualizzabili sul display.

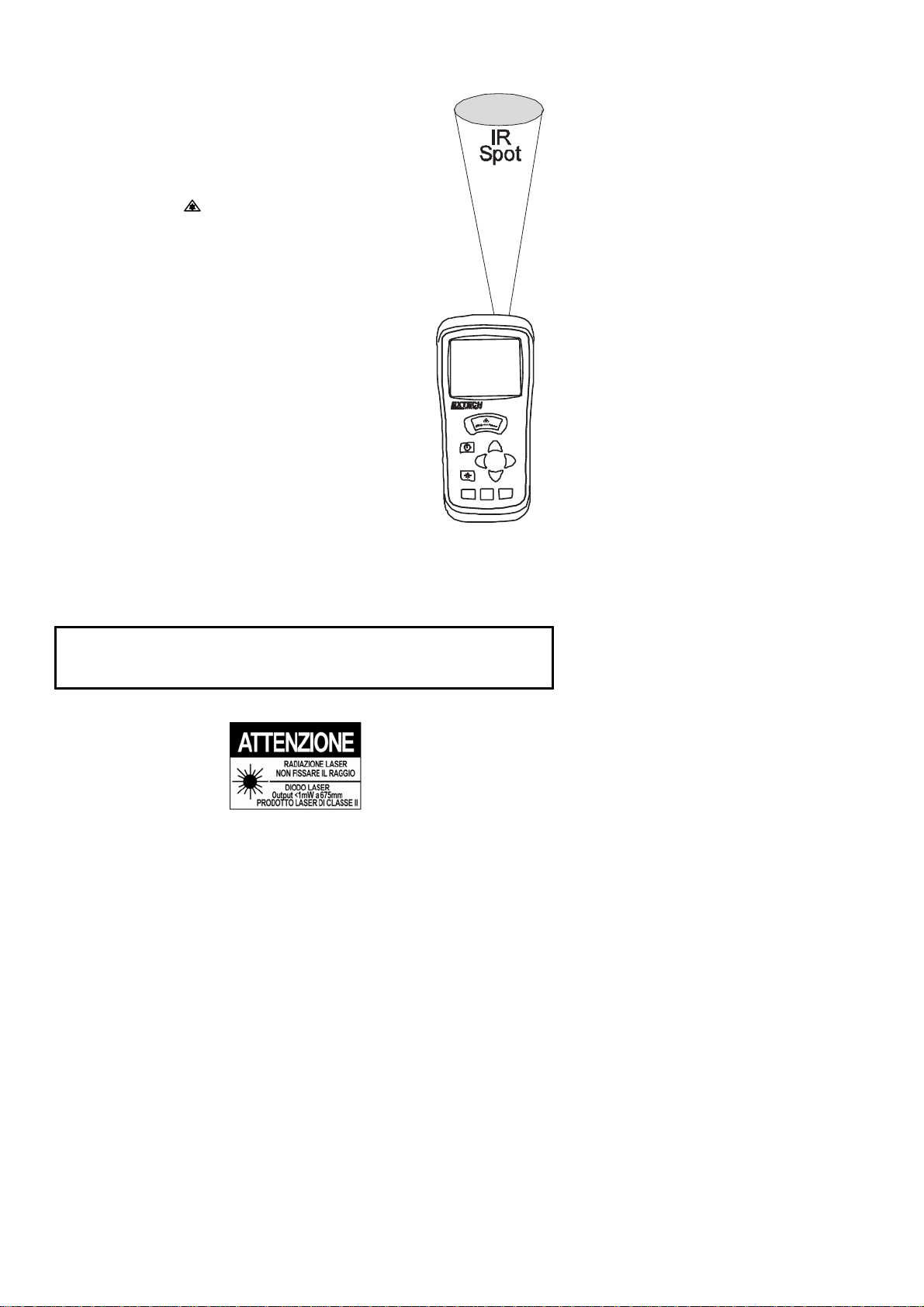

Assicurarsi che l'obiettivo desiderato sia più grande rispetto allo spot, come illustrato nel
diagramma in basso. Man mano che la distanza da un oggetto aumenta, anche le
dimensioni dell’area calcolata dal misuratore diventano più grandi. Il rapporto del campo di
visione del misuratore è di 8:1, ciò vuol dire che se il misuratore si trova ad una distanza di
8 pollici dall’obiettivo, il diametro (spot) dell’oggetto in esame deve essere di almeno 1
pollice. Altre distanze sono mostrate nel diagramma del campo di visione, riportato qui di
seguito.
Distanza
dall’Oggetto
in pollici
Distance to Object in inches
8”
10”
12”
Emissività
Le superfici di materiali più organici e quelle dipinte o ossidate hanno un emissività di 0.95.
Le letture risulteranno inesatte in caso si misurino superfici lucide o verniciate. Per
compensare, coprire quindi la superficie in esame con nastro adesivo o vernice nera.
Aspettare fino a quando il nastro non abbia raggiunto la stessa temperatura del materiale
sottostante, quindi procedere alla misurazione della temperatura del nastro o della
superficie verniciata.
1”
Diameter of Spot in inches
Diametro dello Spot
in pollici
1.25”
1.5”
12
AN200-EU-IT V2.1 3/08
Tavola di Emissività Termica dei Materiali Comuni
Materiale Emissività
Asfalto da 0.90 a 0.98
Calcestruzzo 0.94
Cemento 0.96
Sabbia 0.90
Terreno da 0.92 a 0.96
Acqua 0.67
Ghiaccio da 0.96 a 0.98
Neve 0.83
Vetro da 0.85 a 1.00
Ceramica da 0.90 a 0.94
Marmo 0.94
Intonaco da 0.80 a 0.90
Malto da 0.89 a 0.91
Mattone da 0.93 a 0.96
Stoffa (nera) 0.98
Pelle umana 0.98
Pelle, cuoio da 0.75 a 0.80
Carboncino
(polvere)
Lacca da 0.80 a 0.95
Lacca (opaca) 0.97
Gomma (nera) 0.94
Plastica da 0.85 a 0.95
Legno 0.90
Carta da 0.70 a 0.94
Ossidi di cromo 0.81
Ossidi di rame 0.78
Ossidi di ferro da 0.78 a 0.82
Tessuti 0.90
0.96
13
AN200-EU-IT V2.1 3/08
Equazioni e Conversioni Utili
Equazione dell’Area per condotti rettangolari o quadrati
Altezza (H)
Base (W)
Area (A) = Base (W) x Altezza (H)
Equazione dell’Area per condotti circolari
Raggio
Area = (A) =
Dove
6= 3.14 e r
2
6 x r
2
= raggio x raggio
Equazioni Cubiche
CFM (ft3/min) = Velocità dell’Aria (ft/min) x Area (ft2)
3
CMM (m
/min) = Velocità dell’Aria (m/sec) x Area (m2) x 60
NOTA: Le Misurazioni effettuate in pollici devono essere convertite in piedi o metri prima di
usare le formule sovra elencate.
Tavola di Conversione delle Unità di Misura
m/s ft/min nodi km/h MPH
1 m/s
1 ft/min
1 nodo
1 km/h
1 MPH
1 196.87 1.944 3.6 2.24
0.00508 1 0.00987 0.01829 0.01138
0.5144 101.27 1 1.8519 1.1523
0.2778 54.69 0.54 1 0.6222
0.4464 87.89 0.8679 1.6071 1
Copyright © 2008 Extech Instruments Corporation
Tutti i diritti sono riservati incluso il diritto di riproduzione totale o parziale in ogni forma.
www.extech.com
14
AN200-EU-ENG V2.1 3/08
Loading...
