Manual del usuario
Termo-Anemómetro PCM/MCM
Modelo AN100
CFM/CMM
Thermo-Anemometer
AN100
Introducción
Agradecemos su compra del Termo-Anemómetro PCM/MCM AN100 de Extech. Este
instrumento mide la velocidad, el caudal/flujo (volumen) y la temperatura del aire. LCD
grande, retroiluminada de fácil lectura incluye indicador primario y secundario además
diversos indicadores de estado. El medidor se embarca probado y calibrado y con uso
apropiado le proveerá muchos años de servicio confiable.
Descripción del medidor
1. Pantalla LCD
2. Veleta
3. Funda de hule
4. Medidor
5. Apagado y encendido
6. Área
7. Prom (avg)
8. Retroiluminación
9. Botones para temperatura
10. Botones para flujo/velocidad del aire
Teclado
• APAGADO AUT OMÁTICO Presione para encender o apagar el medidor
• MÁX / MIN Usado para registrar y grabar las lecturas más alta, más baja y
promedio del flujo o de la velocidad del aire.
◄ (IZQUIERDA) además sirve como botón para cambio del punto decimal en
modo ÁREA
• UNITS Presione para seleccionar el modo de operación. En modo FLUJO, el
medidor indica el volumen de aire. En modo VELOCIDAD, el medidor indica la
velocidad del aire.
▲(ARRIBA) sirve como botón de aumento de número en modo ÁREA.
• AVG Usada para promediar varias lecturas en modo FLOW (flujo) o VELOCITY
(velocidad). Puede promediar hasta 20 lecturas.
• HOLD Presione para congelar (retener) la lectura indicada.. Presione de nuevo
para destrabar el indicador. Este botón además funciona como botón ►
DERECHO de deslizamiento en modo AREA y modo recuperar RECALL.
• AREA Presione y sostenga para teclear el área del conducto en modo PCM o
MCM
• NEXT, En modo AREA, seleccionar la ubicación de memoria 1-8.
• Presione para apagar/encender la retroiluminación
• MÁX / MIN (Temperatura) Usado para registrar y guardar las lecturas más alta y
baja de la temperatura del aire.
• °C °F HOLD (Temperatura) Presione para congelar la lectura indicada de
temperatura. Presione de nuevo para destrabar el indicador. Presione y sostenga
durante 3 segundos para cambiar entre °C y °F. El medidor pitará dos veces para
indicar el cambio.
El compartimiento de la batería está atrás del instrumento. Debe quitar la funda protectora
de hule del medidor para entrar al compartimiento.
Modelo AN100 Versión 2.0 02/06 2
Disposición de pantalla
• MAX (arriba de LCD): Función de retención de máximos activada para la función de
• HOLD (Arriba de LCD): Función de retención de datos activada para la función de
• VEL: indica que el medidor está en modo Velocidad del aire
• FLOW: indica que el medidor está en modo flujo de aire
• MAX (abajo de LCD): Retención de máximos para la función de temperatura IR y HR
• HOLD (abajo de LCD): Retención de datos para la función de temperatura IR y
•
• PCM/MCM: unidades de medida de flujo de aire
• Ft
• m/s, ft/min, km/h, MPH, nudos: unidades de medida de velocidad del aire
• X10, X100: multiplicadores para lecturas de flujo de aire
• PROM (AVG): Modo de promedio de aire
• REGISTRO: indica que la función MIN/MAX está activa (arriba para Temp., abajo
• Dígitos grandes al centro del LCD para humedad relativa y temperatura IR
• Dígitos más pequeños arriba de la LCD para temperatura de la sonda
• : Indicador de batería débil
temperatura del aire
temperatura del aire
función HR
o
C / oF: Unidades de temperatura de medidas
2
, m2: unidades para dimensiones de área
para aire)
Modelo AN100 Versión 2.0 02/06 3
Operación
V
Conexión de la veleta
1. El conector de la veleta se inserta en el enchufe del sensor arriba del medidor. El
conector y enchfe están conformados para acoplarse sólo de una manera.
2. Gire el conector hasta que se alinee con el enchufe y empuje firmemente para insertar.
No ejerza presión excesiva o intente torcer el conector hacia los lados.
3. Si la veleta no está conectada al medidor o si el sensor está defectuoso, la pantalla
LCD indicará OL en lugar de una lectura de velocidad del aire.
Mediciones de velocidad del aire (Punto singular)
1. Use el botón ON/OFF para encender el
medidor.
2. Presione el botón UNITS para seleccionar la
unidad de medida. NOTA: El encender el
medidor indicará la unidad de medida activa al
apagar.
3. Coloque el sensor en el caudal de aire. Asegure
que el aire entra a la veleta como indica la
calcomanía de flecha colocada dentro de la
veleta.
4. Vea las lecturas en la pantalla LCD. La pantalla
LCD principal indica la lectura de velocidad del
aire. La indicación superior derecha de la LCD
indica la lectura de la temperatura.
Velocidad del aire Modo ponderado
1. Para entrar al modo de ponderación de 20 puntos, presione y sostenga el botón AVG
hasta escuchar dos pitidos. Se muestra el icono AVG.
2. Tome una medida y presione el botón AVG (promedio). Escuchará un pitido singular y
en pantalla aparecerá el icono HOLD (retención).
3. Se indica la lectura promedio y la cantidad de lecturas medidas aparece en la esquina
superior derecha de la pantalla. Después de 5 segundos, la pantalla regresa a la
lectura actual.
4. Repita los pasos 2 - 3 hasta medir todos los puntos.
5. Para regresar al modo estándar de medición de velocidad, presione y sostenga el
botón AVG hasta escuchar dos pitidos.
Nota: En modo estándar de medición de velocidad, presione una vez el botón AVG para
recuperar el promedio anterior. El promedio se borra al entrar de nuevo al modo de
ponderación.
ista lateral de la veleta
Flecha
Flujo de
aire
Modelo AN100 Versión 2.0 02/06 4
Medición del flujo del aire (MCM / PCM)
V
1. Encienda el medidor usando el botón ON/OFF
2. Presione el botón UNITS para seleccionar las
unidades de flujo de aire: MCM (metros cúbicos por
minuto) o PCM (pies cúbicos por minuto). NOTA:
ista lateral de la veleta
Flecha
El encender el medidor indicará la unidad de
medida activa al apagar.
3. Para ingresar el área en m
2
o ft2, presione y
Flujo de aire
sostenga el botón AREA hasta escuchar dos
pitidos. Centelleará el dígito izquierdo del
indicador inferior.
4. Use el botón ▲ (ARRIBA) para cambiar el dígito
Use el botón ◄ (IZQUIERDO) para mover el
decimal
Use el botón ► (DERECHO) para seleccionar los otros dígitos.
Después de ingresar todos los dígitos, presione y sostenga el botón AREA (hasta
escuchar dos pitidos) para guardar el área en memoria y regresar al modo de
medición PCM o MCM.
5. Coloque el sensor en el caudal de aire. Asegure que el aire entra a la veleta como
indica la calcomanía de flecha colocada dentro de la veleta. Consulte el diagrama. La
pantalla LCD principal indica la lectura de velocidad del aire. La indicación superior
derecha de la LCD indica la lectura de la temperatura.
El medidor tiene 16 lugares en memoria (8 para PCM y 8 para MCM) que puede usar para
guardar áreas usadas frecuentemente y que puede usted recuperar en cualquier instante.
1. Presione el botón AREA hasta escuchar dos pitidos. Aparece un lugar de la memoria
en la esquina superior derecha de la pantalla indicando el lugar de la memoria.
2. Presione el botón AREA para ver los lugares y seleccionar uno. Una vez
seleccionado el lugar en memoria ingrese las dimensiones
Use el botón ▲ (ARRIBA) para cambiar el dígito
Use el botón ◄ (IZQUIERDO) para mover el decimal
Use el botón ► (DERECHO) para seleccionar los otros dígitos. Después de ingresar
todos los dígitos, presione y sostenga el botón AREA (hasta escuchar dos pitidos)
para guardar el área en memoria y regresar al modo de medición PCM o MCM.
Para seleccionar y usar una dimensión guardada, presione y sostenga el botón AREA hasta
escuchar dos pitidos.
Presione NEXT para ver los 8 lugares de memoria. Presione y sostenga el botón AREA
hasta escuchar dos pitidos y regresar al modo de medición PCM o MCM.
Flujo del aire Modo ponderado
1. Para entrar al modo de ponderación de 20 puntos, presione y sostenga el botón AVG
hasta escuchar dos pitidos. Se muestra el icono AVG.
2. Tome una medida y presione el botón AVG (promedio). Escuchará un pitido singular y
en pantalla aparecerá el icono HOLD (retención).
3. Se indica la lectura promedio y la cantidad de lecturas medidas aparece en la esquina
superior derecha de la pantalla. Después de 5 segundos, la pantalla regresa a la
lectura actual.
4. Repita los pasos 2 - 3 hasta medir todos los puntos.
5. Para regresar al modo estándar de medición de velocidad, presione y sostenga el
botón AVG hasta escuchar dos pitidos.
Nota: En modo estándar de medición de velocidad, presione una vez el botón AVG para
recuperar el promedio anterior. El promedio se borra al entrar de nuevo al modo de
ponderación.
Modelo AN100 Versión 2.0 02/06 5
Retención de datos (Velocidad del aire/Flujo de aire)
1. Al tomar mediciones, presione el botón HOLD para congelar la lectura de velocidad o
flujo de aire.
2. Aparece el indicador HOLD en la parte baja de la pantalla LCD.
3. Presione HOLD de nuevo para regresar a operación normal.
Registro MAX/ MIN/APROM (Velocidad del aire/Flujo del aire)
Permite al usuario registrar y ver las lecturas más alta (MAX), más baja (MIN) y Promedio
(AVG).
1. Presione el botón MÁX/MIN. En pantalla LCD aparecen los indicadores MAX y
RECORD junto con la lectura máxima y el medidor inicia el rastreo de los valores
MAX, MIN y Promedio.
2. Presione de nuevo el botón MÁX/MIN para ver la lectura mínima. En la pantalla LCD
aparecerá el indicador MIN junto con la lectura mínima.
3. Presione MÁX/MIN de nuevo para ver la lectura promedio. En la pantalla LCD
aparecerá el indicador AVG junto con la lectura promedio.
4. Presione de nuevo el botón MAX/MIN para ver la lectura actual. NOTA: el medidor
continuará registrando las lecturas MAX/MIN/PROM.
5. Para borrar y parar el registro MAX/ MIN/PROM y regresar a operación normal,
presione y sostenga el botón MÁX/MIN hasta escuchar dos pitidos del medidor.
Apagado automático
Para conservar vida de la batería, el medidor se apaga automáticamente después 20
minutos. Para desactivar esta función:
1. Apague el medidor.
2. Presione y sostenga la tecla (Retroiluminación) al encender el medidor.
3. “dis APO” " aparecerá en la pantalla. La función de apagado automático queda
desactivada.
4. Note que el APAGADO AUTOMÁTICO se reactiva al volver a encender el medidor
5. También nótese que el apagado automático (AUTO POWER OFF) está desactivado
en modo PCM/MCM o Promedio.
Reemplazo de la batería
Cuándo aparece en la LCD, debe reemplazar la batería de 9V.
1. Desconecte el sensor.
2. Quite la funda protectora de hule del medidor
3. Use un destornillador Phillips para abrir el compartimiento posterior de la batería
4. Reemplace la batería de 9V
5. Cierre el compartimiento de la batería y reemplace la funda protectora del medidor
Modelo AN100 Versión 2.0 02/06 6
Especificaciones
Velocidad del aire Escala Resolución Precisión
m/s (metros por segundo) 0.40 - 30.00 m/s 0.01 M/s ± (3% + 0.20 m/s)
Km/h (kilómetros/hora) 1.4 - 108.0 km/h 0.1 km/h ± (3% + 0.8 km/hr)
ft/min (pies por minuto) 80 – 5900 ft/min 1 ft/min ± (3% + 40 ft/m)
mph (millas por hora) 0.9 – 67.0 mph 0.1 mph ± (3% + 0.4 MPH)
nudos (MPH náuticas) 0.8 a 58.0 nudos 0.1 nudos ± (3% + 0.4
Flujo del aire Escala Resolución Área
MCM (metros cúbicos/min) 0-9999 m3/min 1 0 a 9.999m2
PCM (pies cúbicos/min) 0-9999 ft3/min 1 0 a 9.999ft2
Escala Resolución Precisión Temperatura del aire
o
-10 - 60
Circuito Circuito microprocesador LSI especial
Pantalla LCD con 4 dígitos de 13 mm (0.5") función doble
Tasa de muestreo 1 lectura por segundo aprox.
Sensores
Apagado automático Apagado automático después de 20 minutos para conservar
vida de la batería
Temp. de operación 0°C a 50°C (32°F a 122°F)
Temperatura de almacenamiento) -10 a 60
Humedad de operación < 80% RH
Humedad de almacenamiento <80% HR
Altitud de operación 2000 metros (7000ft) máximo
Batería una batería de 9 voltios (NEDA 1604)
Vida de la batería 80 horas aprox. (si usa la retroiluminación continuamente la
Corriente de la batería 8.3 mA CD aprox.
Peso 725g (1.6 lbs.) incluye batería y sonda
Dimensiones
Sensor de velocidad/flujo del aire: Brazos de veleta en ángulo
convencionales con rodamiento de baja fricción
Sensor de temperatura: Termistor de precisión tipo NTC
vida de la batería será reducida significativamente)
Instrumento principal: 178 x 74 x 33mm (7.0 x 2.9 x1.2")
Cabeza del sensor 70mm (2.75”) Diámetro
C (14 - 140oF) 0.1oF/C 2.0oC (4.0oF)
o
C (-14 a 140oF)
nudos)
Modelo AN100 Versión 2.0 02/06 7
Garantía
EXTECH INSTRUMENTS CORPORATION garantiza este instrumento libre de defectos
en partes o mano de obra durante un año a partir de la fecha de embarque (se aplica una
garantía limitada a seis meses para los cables y sensores). Si fuera necesario regresar el
instrumento para servicio durante o después del periodo de garantía, llame al
Departamento de Servicio a Clientes al teléfono (781) 890-7440 ext. 210 para autorización
o visite nuestra página en Internet en www.extech.com para Información de contacto. Se
debe otorgar un número de Autorización de Retorno (RA) antes de regresar cualquier
producto a Extech. El remitente es responsable de los gastos de embarque, flete, seguro y
empaque apropiado para prevenir daños en tránsito. Esta garantía no se aplica a defectos
que resulten por acciones del usuario como mal uso, alambrado inapropiado, operación
fuera de las especificaciones, mantenimiento o reparaciones inapropiadas o
modificaciones no autorizadas. Extech específicamente rechaza cualesquier garantías
implícitas o factibilidad de comercialización o aptitud para cualquier propósito determinado
y no será responsable por cualesquier daños directos, indirectos, incidentales o
consecuentes. La responsabilidad total de Extech está limitada a la reparación o
reemplazo del producto. La garantía precedente es inclusiva y no hay otra garantía ya sea
escrita u oral, expresa o implícita.
Servicios de reparación y calibración
Extech ofrece servicios completos de reparación y calibración para todos los productos
que vendemos. Extech además proporciona certificación NIST para la mayoría de los
productos. Llame al Departamento de Servicio al Cliente para solicitar información de
calibración para este producto. Extech recomienda realizar calibraciones anuales para
verificar el desempeño y precisión del medidor.
Reservados todos los derechos, incluyendo el derecho de reproducción total o parcial en cualquier
Reparación / Retornos: Extensión 210; Correo-e: repair@extech.com
Las especificaciones del producto están sujetas a cambios sin
Para la última versión de esta Guía del usuario, actualizaciones de software y otra
información al día de este producto, visite nuestra página en Internet:
Línea de soporte (781) 890-7440
Soporte Técnico Extensión 200; Correo-e: support@extech.com
Copyright © 2006 Extech Instruments Corporation
aviso
www.extech.com
medio.
Modelo AN100 Versión 2.0 02/06 8

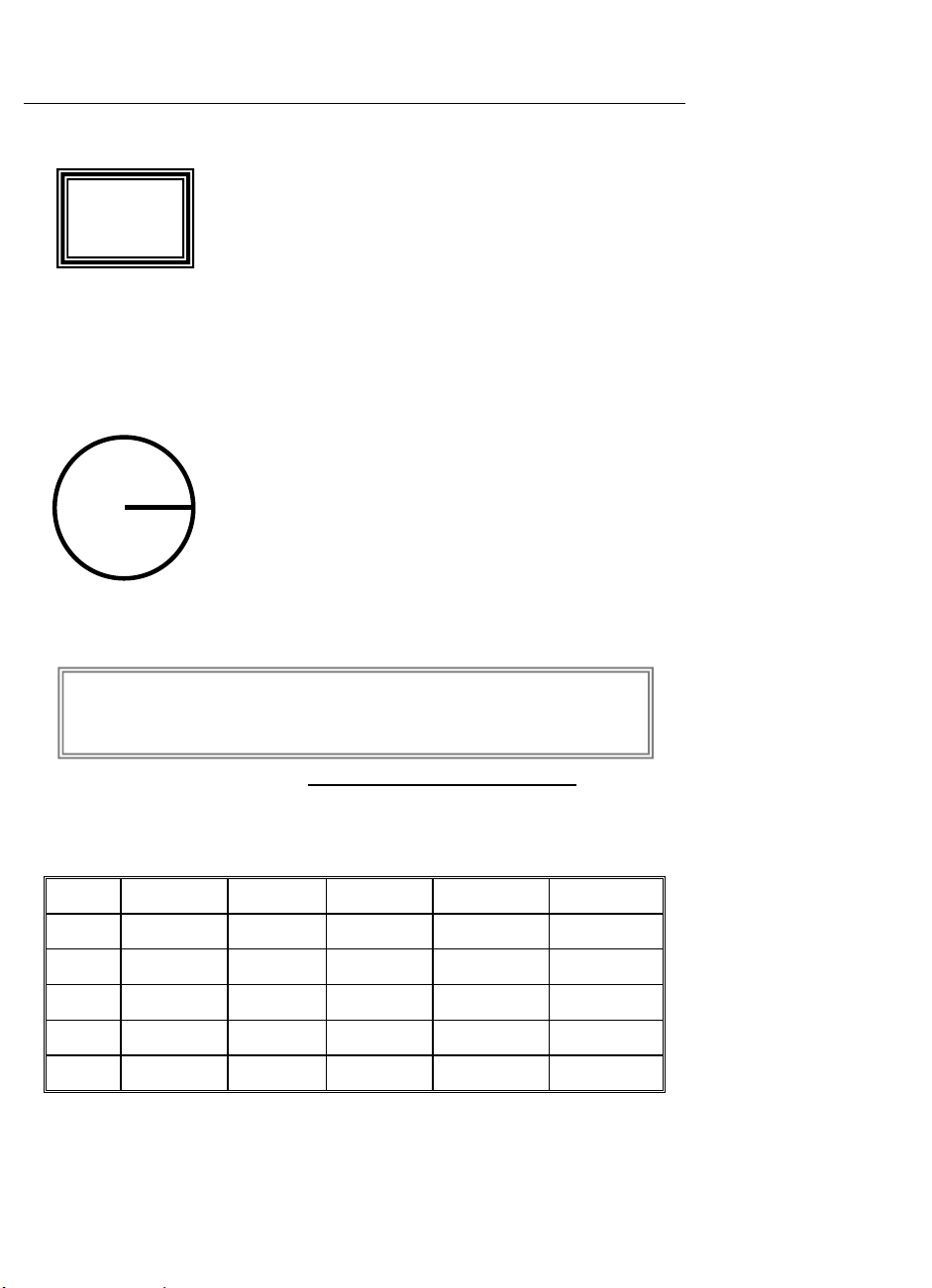

Ecuaciones y conversiones útiles
Ecuación de área para conductos rectangulares o cuadrados
Altura (H)
Ancho (W)
Ecuación de área para conductos circulares
Radio
Ecuaciones cúbicas
NOTA: Medidas tomadas en pulgadas deben ser convertidas a pies o metros
Tabla de de conversión de unidades de medida
m/s ft/min nudos km/h MPH
PCM (ft3/min) = Velocidad del aire (ft/min) x Área (ft2)
MCM (m
3
Área (A) = Ancho (W) x Altura (H)
2
X r
Área (A) =
= 3.14 y r
Dónde
/min) = Velocidad del aire (m/min)x Área (m2x 60
la formula anterior.
2
= radio x radio
antes de usar
1 m/s 1 196.87 1.944 3.6 2.24
1 ft/min 0.00508 1 0.00987 0.01829 0.01138
1 nudo 0.5144 101.27 1 1.8519 1.1523
1 km/h 0.2778 54.69 0.54 1 0.6222
1 MPH 0.4464 87.89 0.8679 1.6071 1
Modelo AN100 Versión 2.0 02/06 9
Loading...
