Extech 380940 Operating Manual

MANUAL DE INSTRUCCIONES

MMD de PINZA
para Potencia efectiva (RMS), Wats, CD / CA

Modelo 380940

INTRODUCCIÓN

Felicitaciones por su compra del Medidor de Wats de Extech. Con el cuidado adecuado este
medidor profesional le proporcionará muchos años de servicio confiable y seguro.

 Resolución 10W ó 100mA
 Pantalla grande LCD con dígitos de 3 3/4 y gráfica de barras de 40 segmentos
 Mediciones de continuidad y frecuencia
 Ajuste DCA a cero con un toque
 Funciones MIN/MAX y retención de datos
 Diámetro de la quijada de la pinza 0.9” (23 mm)

INSTRUCCIONES DE SEGURIDAD

1. NUNCA exceda la corriente/voltaje máxima especificada al estar midiendo.

2. TENGA CUIDADO EXTREMO cuando trabaje con alto voltaje.

3. NO mida voltaje si el voltaje en el enchufe de entrada "COM" excede 500V sobre tierra física.

4. NUNCA conecte los hilos del medidor a través de una fuente de voltaje mientras que el conmutador de funciones

esté en el modo de corriente. Si lo hace puede dañar el medidor.

5. SIEMPRE descargue los capacitores de filtrado en las fuentes de poder y desconecte la energía al estar tomando

mediciones.

6. SIEMPRE apague al energía y desconecte los hilos de prueba antes de abrir la cubierta para reemplazar el fusible o

las baterías.

7. NUNCA opere el medidor salvo que la cubierta posterior y la cubierta del fusible/batería estén en su lugar y

sujetados con firmeza.

SÍMBOLOS INTERNACIONALES

2

380940 -EU-SP-4.1-4/12

DESCRIPCIÓN DEL PANEL FRONTAL

1. Mostrada con el conductor dentro de la quijada de la pinza

2. Quijada sensible a la corriente

3. Gatillo de medición

4. Tecla DCA cero de un toque

5. Terminal de entrada positiva para V, W, HZ

6. Conmutador de función

7. Tecla de retención de datos

8. Tecla de Max y Min

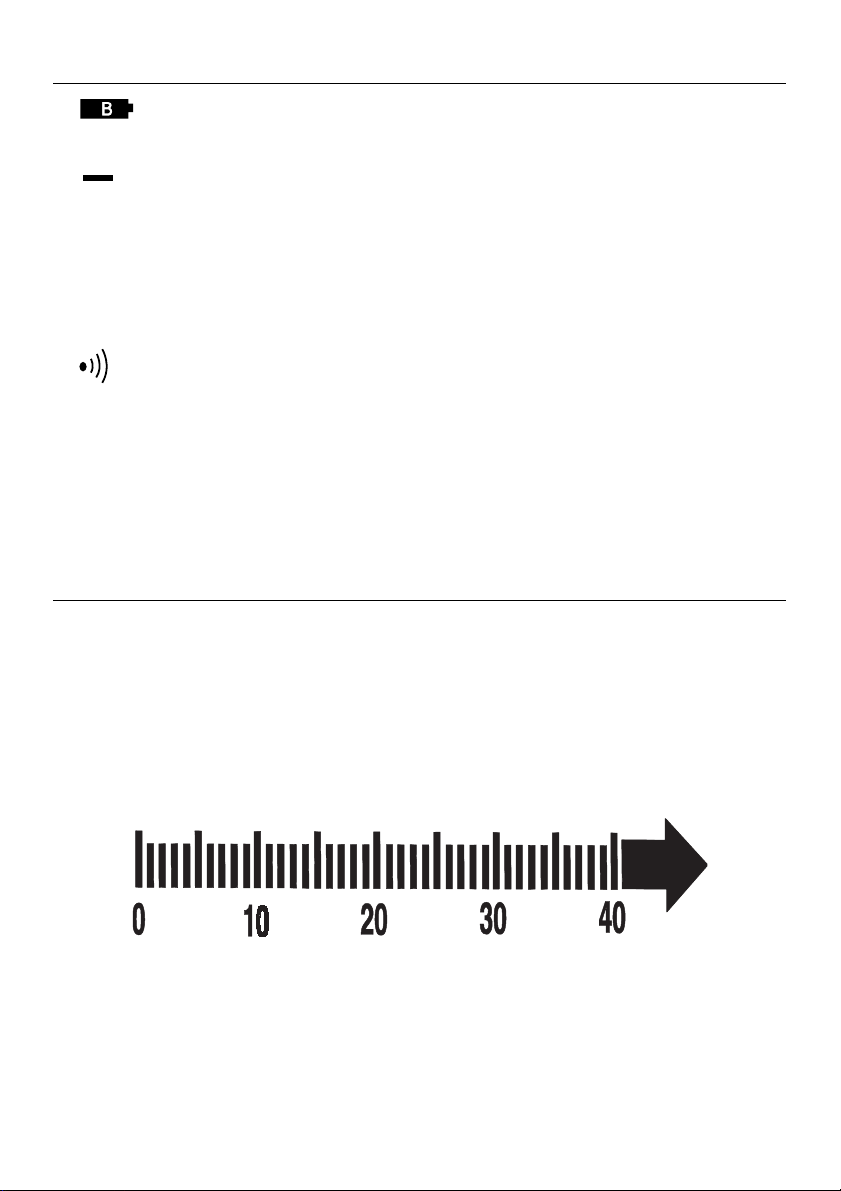

9. Pantalla de gráfico de barras de 40 segmentos

10. Terminal COM

Conmutador de función

3

380940 -EU-SP-4.1-4/12
