Extech 38073A User Manual [pt]

MANUAL DO USUÁRIO

Mini Multímetro Analógico
Modelo 38073A

Por favor visite www.extech.com para traduções manual do usuário

2

Introdução

Obrigado por escolher o Mini Multímetro Analógico Modelo
38073A. O 38073A mede Tensão AC/DC, Corrente DC mA,
Resistência, dB e baterias de 1,5 V/9 V. Esse dispositivo é
fornecido totalmente testado e calibrado e, com o uso
adequado, irá proporcionar anos de serviço confiável. Por
favor visite nosso website (www.extech.com

) para verificar a
última versão desse Guia do Usuário, Traduções, Atualizações
do Produto, Registro de Produtos e Suporte ao Cliente.

Funcionalidades

• Display fácil de ler, codificado por cores

• Medidor analógico com teste de bateria

• Leve, construção robusta

INSTALAÇÃO DE CATEGORIA DE SOBRETENSÃO III CONFORME IEC1010

Os equipamentos da CATEGORIA DE SOBRETENSÃO III são equipamentos
de instalações fixas. Exemplos incluem comutadores em instalações fixas e
alguns equipamentos para uso industrial com conexão permanente com a
instalação fixa.

Informação de Segurança

Para garantir a operação segura e serviço do medidor, siga essas instruções
atentamente. A não observância dessas advertências poderá resultar em lesões graves.

ADVERTÊNCIAS

As ADVERTÊNCIAS identificam condições e ações perigosas que podem causar
FERIMENTOS ou MORTE.

• Sempre mantenha as mãos e os dedos atrás da proteção para os dedos.

• Remova os cabos de teste antes de abrir o medidor.

• Use o medidor somente conforme especificado nesse Manual do Usuário.

• Use os terminais apropriados ao tomar medidas.

• Verifique o funcionamento do medidor medindo uma tensão conhecida.

• Não aplique mais que a tensão nominal indicada no medidor, entre os terminais ou

entre qualquer terminal e o terra.

• Substitua os fusíveis queimados por fusíveis do mesmo tipo e classificação.

• Tensões acima de 30 VCA RMS, 42 VAC de pico, ou 60 VDC representam um risco

de choque.

• Não meça tensões acima de 300 V em instalações CAT III.

38073A-pt-BR_v1.0 10/16

3

• Para evitar choque elétrico, substitua as baterias quando necessário.

• Desconecte a alimentação do circuito em teste e descarregue todos os capacitores

antes de testar resistências.

• Não use o medidor na presença de vapor ou gás explosivo.

• Para reduzir o risco de incêndio ou choque elétrico, não use o medidor se ele

estiver molhado.

• Deve ser usado equipamento de proteção individual caso as partes ENERGIZADAS

PERIGOSAS na instalação onde as medições vão ser tomadas podem ser acessadas.

PRECAUÇÕES

As PRECAUÇÕES identificam condições e ações que podem causar DANOS no medidor
ou equipamento sendo testado.

• Desconecte os cabos de teste antes de mudar a posição do seletor rotativo.

• Não exponha o medidor a condições extremas de temperatura ou umidade.

Símbolos de Segurança

Esse símbolo, adjacente a outro símbolo, indica que o usuário
deve consultar o manual para obter mais informações.

Risco de choque elétrico

Equipamento protegido por isolação dupla ou reforçada

Descrição

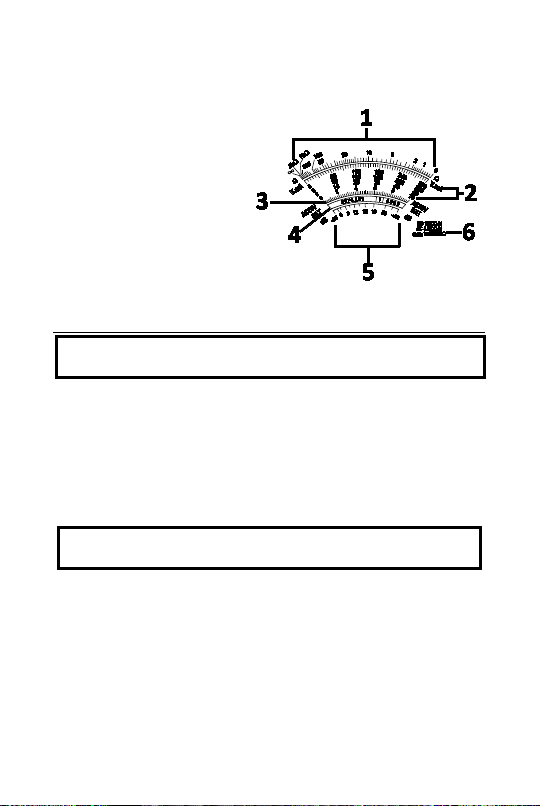

Descrição do Medidor

1. Escala analógica

2. Zero mecânico

3. Seletor rotativo

4. Conector de entrada positiva

V-mA-Ω

5. Conector de entrada

negativa COM

6. Botão de ajuste de Zero Ω

7. Agulha do ponteiro

38073A-pt-BR_v1.0 10/16
