Page 1
EXPLAY Line
Видеорегистратор
Руководство пользователя
Page 2
Руководство пользователя EXPLAY Line
2
Содержание
Введение ................................................................................................................................................. 3
Комплект поставки ................................................................................................................................ 4
Глава 1. Функциональные особенности .......................................................................................... 5
Описание кнопок ....................................................................................................................... 6
Глава 3. Соединение с компьютером и установка программного обеспечения ..................... 8
Подключение к компьютеру ..................................................................................................... 8
Отключение от компьютера ..................................................................................................... 8
Загрузка и выгрузка файлов .................................................................................................... 8
Установка и удаление программного обеспечения .............................................................. 9
Модернизация программного обеспечения на видеорегистраторе .................................... 9
Глава 4. Описание процесса эксплуатации ................................................................................... 11
Включение ............................................................................................................................... 11
Выключение ............................................................................................................................ 11
Режимы .................................................................................................................................... 11
Видеосъемка .................................................................................................................................... 12
Настройки видео ..................................................................................................................... 12
Фотосъемка ...................................................................................................................................... 13
Настройки фото ...................................................................................................................... 13
Воспроизведение ............................................................................................................................ 14
Настройки воспроизведения ................................................................................................. 14
Настройки ......................................................................................................................................... 15
Глава 5. Возможные неисправности и их устранение ................................................................ 16
Глава 6. Технические характеристики ............................................................................................ 17
Инструкции по технике безопасности............................................................................................. 19
Уведомление о защите окружающей среды ........................................................................ 20
Меры безопасности при использовании устройства .......................................................... 20
Page 3
Руководство пользователя EXPLAY Line
3
Введение
Благодарим за приобретение видеорегистратора Explay.
Чтобы Вы как можно быстрее овладели всеми его возможностями, мы
предусмотрели полное справочное руководство, знакомящее со способами
работы, настройкой видеорегистратора, мерами предосторожности и
родственными продуктами. Перед использованием этого устройства необходимо
внимательно прочитать все соответствующие главы, чтобы как можно лучше его
использовать.
Это руководство было тщательно отредактировано и, по нашему мнению,
является правильным и заслуживающим доверия. Но если нам все-таки не
удалось полностью избежать ошибок и пропусков, мы приносим свои извинения
и будем рады Вашим замечаниям и мнениям. Для обновлений версий
программного обеспечения и замечаний обращайтесь на сайт www.explay.ru
Page 4
Руководство пользователя EXPLAY Line
4
НАИМЕНОВАНИЕ
КОЛИЧЕСТВО
ЕДИНИЦЫ
Видеорегистратор
1
Шт.
Держатель
1
Шт.
Автомобильная зарядка
1
Шт.
Кабель USB
1
Шт.
Гарантийный талон
1
Шт.
Комплект поставки
Производитель вправе вносит изменения во внешний вид, технические
характеристики и комплектацию устройства.
Page 5
Руководство пользователя EXPLAY Line
5
Глава 1. Функциональные особенности
ЖК-дисплей
2,4 дюйма LСD с поворотом на 270 градусов, позволяет просмотреть видео,
фото или прослушать аудиозапись на экране видеорегистратора. Доступна
функция ночного видения.
Запись видео
Запись видео осуществляется в формате AVI. Скорость записи видео 30 кадров
в секунду.
Фото
Формат фото – JPEG.
Запись времени и даты
Режимы видео и фото позволяют настроить отображение времени и даты.
Таким образом, Вы всегда сможете определить, когда произошло то, или иное
событие.
Циклическая запись
Включение данной функции позволит непрерывно записывать на карту памяти,
т.е. при её заполнении автоматически стираются старые данные.
Детектор движения
Запись видео начинается только тогда, когда в поле объектива происходит
движение.
Дополнительные разъемы
Встроенный динамик и микрофон, разъем mini USB, слот для SD-карты
Page 6
Руководство пользователя EXPLAY Line
6
“ Mode ”
Переключение режимов
устройства
“ Down”
Вниз
“ Menu”
Вход в меню настроек
“ Up”
Вверх
“ On/Off”
Вкл. / Выкл.
“Запись”
Начать запись / Сделать фото /
Подтверждение
Описание кнопок
Page 7
Руководство пользователя EXPLAY Line
7
Не используйте видеорегистратор в условиях высокой влажности и
высокой температуры. Запрещается подвергать устройство
воздействию огня. (Инструкции по зарядке приведены только для
справки).
Чтобы продлить срок службы аккумуляторов, в начале использования
видеорегистратора необходимо, как минимум, два раза заряжать
аккумулятор только после его полного разряда.
Глава 2. Зарядка элементов питания
В этом продукте используется литиево-полимерный аккумулятор. Используемый
источник питания должен соответствовать национальным стандартам, и
производитель не несет ответственности ни за какие проблемы, вызванные
применением нестандартного источника питания.
При использовании других зарядных устройств индикация полного заряда
для зарядного устройства и внутреннего устройства могут отличаться, в
этом случае индикация устройства должна выбираться в соответствии со
стандартом.
Устройство поддерживает мониторинг напряжения питания по уровням.
Когда аккумулятор заряжен полностью, его значок показывается
заполненным ( ), и это заполнение уменьшается по мере расхода
заряда батареи.
Когда напряжение питания падает практически до нуля, значок батареи
становится пустым ( ). После чего видеорегистратор отключается.
Своевременно заряжайте видеорегистратор.
Для полного заряда необходимо 4 часа, первые 2 зарядки желательно
производить по 8 часов.
Отображение процесса зарядки видеорегистратора от зарядного устройства.
Page 8
Руководство пользователя EXPLAY Line
8
Неправильное завершение работы с компьютером может привести к
повреждению видеорегистратора.
Глава 3. Соединение с компьютером и установка программного
обеспечения
Подключение к компьютеру
Для подключения видеорегистратора к ПК используйте USB-кабель. Включите
питание устройства. Как только подключение станет доступным, на экране
видеорегистратора появится информация о USB-соединении.
Отключение от компьютера
1. Выберите на панели задач Вашего компьютера значок подключенных
устройств, щелкните его правой кнопкой мыши и выберите “Безопасное
отключение устройства”.
2. Выберите тип останавливаемого устройства и нажмите кнопку “Остановить”.
3. Выберите останавливаемый драйвер и нажмите кнопку “OK”.
4. Для завершения операции нажмите кнопку “Закрыть”.
Загрузка и выгрузка файлов
a. Загрузка файлов
Скопируйте файлы и мелодии со своего ПК на “ Съемный диск” (т.е.
видеорегистратор).
b. Выгрузка файлов
Откройте папку “Мой компьютер” на своем ПК, затем выберите “съемный
диск” (т.е. устройствово) и дважды щелкните его, чтобы открыть. Выберите
файлы, которые нужно выгрузить, и скопируйте их в нужный каталог на
своем ПК.
Меры предосторожности:
Если устройство подключено к ПК с операционной системой Windows
2000/ME/XР/7, в течение чтения, записи, загрузки или выгрузки данных,
пока на экране находится рисунок загрузки или выгрузки, не выключайте
питание и не отключайте видеорегистратор от ПК. В противном случае
данные файлов могут быть повреждены.
Удаляйте устройство, соблюдая следующие процедуры безопасного
удаления:
Page 9
Руководство пользователя EXPLAY Line
9
Если видеорегистратор по непонятным причинам работает неправильно,
выключите его и снова включите спустя 3 секунды.
Если устройство продолжает работать неправильно – обратитесь в
авторизированный сервисный центр для устранения неисправности.
Сначала дважды щелкните значок на панели задач рабочего стола ПК. На
экране ПК появится приглашение “Безопасное удаление устройства”.
Нажмите кнопку “Остановить”, и операционная система предложит
подтвердить удаление устройства. Нажмите кнопку “Да”, и появится
сообщение “Оборудование может быть удалено”. С этого момента можно
безопасно отключить устройство от ПК.
Если устройство подключено к ПК с операционной системой Windows
98/95, в течение чтения, записи и передачи данных не выключайте
питание и не отключайте его от ПК. В противном случае данные файлов
могут быть повреждены. Отключайте видеорегистратор только после
окончания передачи.
Установка и удаление программного обеспечения
Требования к программному обеспечению.
Это устройство поддерживает стандартные функции USB-диска и работает с
операционными системами Windows98 (необходима установка драйвера),
Windows 2K и более поздними версиями (установка драйвера не требуется), Mac
OS 10.3 и более поздними версиями, Linux Redhat 8.0 и более поздними
версиями.
Примечание. При использовании этого видеорегистратора с операционными
системами WIN2000/ME/XP/VISTA/7 установка драйвера не требуется. При
возникновении необходимости обновления встроенного программного
обеспечения, понадобится установить драйвер.
Модернизация программного обеспечения на видеорегистраторе
Видеорегистратор поддерживает обновление прошивки, при помощи
соответствующего ПО.
Page 10
Руководство пользователя EXPLAY Line
10
Обновление программного обеспечения может привести к сбоям или
ухудшению работы видеорегистратора, только если Вы произвели
какие-либо действия неправильно! Пожалуйста, внимательно
прочитайте настоящее руководство, прежде чем пользоваться
устройством, и обратите внимание на то, что описанные действия могут
производиться только лицами, имеющими определенные знания в
области компьютеров.
Обновление программного обеспечение предназначено для исправления
ошибок на программном уровне и оптимизации работы устройства.
После обновление программного обеспечения - работа
видеорегистратора должна остаться полноценной.
Программное обеспечение, предназначенное для обновления данного
видеорегистратора, не может применяться по отношению к
видеорегистраторам других серий, объёма памяти и наоборот.
.
По вопросам модернизации устройства, перед прошивкой - рекомендуем
обратиться на сайт www.explay.ru
Page 11
Руководство пользователя EXPLAY Line
11
При модернизации устройства - меню, значки меню, их названия,
расположение, последовательность и функции могут отличаться от
описанных в данном руководстве.

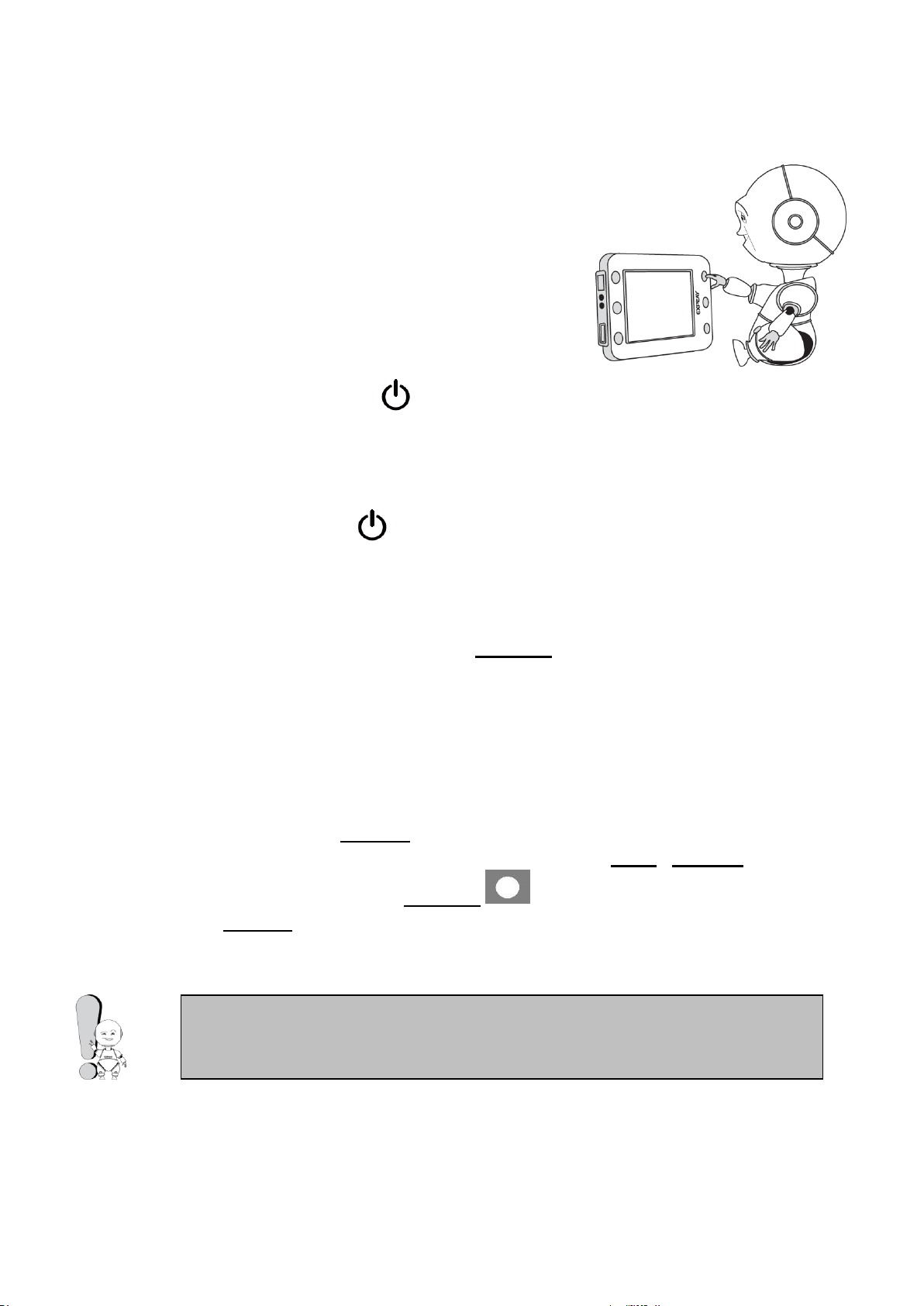

Глава 4. Описание процесса эксплуатации
Line крепится на лобовое стекло автомобиля с
помощью входящего в комплект кронштейна.
Видеорегистратор работает в автономном режиме и
не отвлекает от вождения автомобилем. Записанные
ролики Вы без проблем сможете просмотреть на
дисплее устройства или с помощью стандартного
плеера Вашего компьютера.
Включение
Нажмите кнопку «Вкл./Выкл.» и на экране видеорегистратора отобразится
загрузочная картинка, после чего устройство будет доступно для работы.
Выключение
Удерживайте «Вкл./Выкл.» в течение 3 секунд для выключения
устройства.
Режимы
Для смены режима нажимайте на клавишу «MODE». Вам доступны следующие
режимы работы видеорегистратора:
Видеосъемка
Фотографирование
Воспроизведение
Для входа в меню нажмите «Menu» (во время записи вход в меню невозможен),
для перемещения по пунктам меню, используйте клавиши «Up» / «Down». Для
подтверждения выбора, нажмите «Запись» , для перемещения между
категориями - «Menu».
Page 12
Руководство пользователя EXPLAY Line
12
При закрытии экрана видеорегистратор продолжает работу. Он не
реагирует на закрытие дисплея.
Видеосъемка
Для начала видеосъёмки выберите с помощью
кнопки «Mode» соответствующий режим .
Для начала записи нажмите кнопку «Запись» .
Повторное нажатие остановит запись. Для
приближения / удаления изображения используйте
кнопки «Up» / «Down» .
Чтобы переключить режим с дневного на ночной (включить инфракрасную
подсветку), единожды нажмите кнопку «Вкл./Выкл.». На экране смена режима
сопровождается изменением значка солнца на полумесяц в верхней части
экрана.
Настройки видео
В режиме «Видеосъемки» нажмите «Menu». Для навигации и выбора
параметров используйте кнопки «Up» / «Down» и «Запись» . Для
изменения Вам доступны следующие настройки видео:
Разрешение: HD 1280*720, VGA 640*480
Штамп даты: Включить отображение даты и времени на записи –
Вкл., выключить – Выкл.
Детектор движения: Вкл. / Выкл. функция автоматического
включения записи при наличии движущегося объекта. Каждый отрезок
записи длится 2 минуты. Если в течение 2 минут нет движущихся
объектов, то устройство переходит в режим сна и запускается
автоматически при обнаружении движущегося объекта.
Время циклической записи: Продолжительность каждого фрагмента
циклической записи: Выкл, 1 мин, 3 мин, 5 мин, 10 мин.
Микрофон: Вкл./Выкл.
Page 13
Руководство пользователя EXPLAY Line
13
Фотосъемка
Для начала видеосъёмки выберите с помощью кнопки
«Mode» соответствующий режим.
Для того, чтобы сфотографировать объект,
нажмите кнопку «Запись» .
Чтобы переключить режим с дневного на ночной (включить инфракрасную
подсветку), единожды нажмите кнопку «Вкл./Выкл.». На экране смена режима
сопровождается изменением значка солнца на полумесяц в верхней части
экрана.
Настройки фото
В режиме «Фотосъемки» нажмите «Menu». Для навигации и выбора
параметров используйте кнопки «Up» / «Down» и «Запись» . Для
изменения Вам доступны следующие настройки фото:
Разрешение: 3 МПикс / 2 МПикс / 1,3 МПикс / VGA
Качество: Высокое, Среднее, Низкое
Экспозиция: настройка экспозиции
Светочувствительность: 100,200, Нормальная
Насыщенность: Средняя, Низкая, Сильная
Резкость: Сильная, Нормальная, Мягкая
Цвет: Монохромный, Нормальный
Page 14
Руководство пользователя EXPLAY Line
14
Воспроизведение
В режиме воспроизведения выбор трека осуществляется с помощью клавиш
«Up» / «Down». Кнопка «Запись» начинает воспроизведение файла.
Чтобы поставить фрагмент на паузу нажмите «Up», для остановки и сброса «Запись» .
Настройки воспроизведения
В режиме «Воспроизведения» нажмите «Menu» для изменения
следующих параметров:
Защитить: Выбранный файл, Все, Снять защиту с выбранного
файла, Снять защиту со всех
Удалить: Выбранный файл, Все
Графический режим отображения файлов: Вкл./Выкл.
Уровень громкости: настройка громкости устройства
Page 15
Руководство пользователя EXPLAY Line
15
Настройки
Для изменения настроек необходимо в режиме
«Фотосъемки», «Видеосъемки» или
«Воспроизведения» войти в установочное меню с
помощью кнопки «Menu» и переключиться в режим
изменения настроек, повторно нажав «Menu»
соответствующий режим. Для изменения Вам
доступны следующие настройки:
Форматировать: форматировать карту памяти: Да/Нет
Язык: выберите язык из списка
Автоматическое отключение дисплея: Выкл., 1 мин, 3 мин, 5 мин
Автоматическое отключение устройства: Выкл., 1 мин, 3 мин,
5 мин
Сброс настроек: возврат к заводским установкам
Частота: 50 Гц / 60 Гц
Дата и время: Изменение числовых значений происходит с
помощью кнопок «Up» / «Down», переключение между категориями с
помощью кнопки «Запись»
Подключение по USB: Веб-камера, Съемный диск
Версия ПО: информация о версии программного обеспечения
Page 16
Руководство пользователя EXPLAY Line
16
Проблема
Решение
Видеорегистратор не фотографирует
или не работает запись.
Убедитесь в том, что карта памяти
вставлена и на ней достаточно
свободного места. Поменяйте
разрешение фото.
На фото и видео изображение мутное
или расплывчатое.
Аккуратно протрите объектив
видеорегистратора с помощью мягкой
ткани.
Невозможно загрузить /выгрузить файл
с диска, видеорегистратор не
определяется.
Проверьте, что штекеры вставлены до
упора. Присоединяйте
видеорегистратор после полной
загрузки операционной системы.
Повторно присоедините устройство.
Слова на экране искажены
Проверьте правильность выбора языка
После обновления прошивки
устройство нормально не
функционирует.
Повторите процедуру обновления
прошивки
Глава 5. Возможные неисправности и их устранение
Page 17
Руководство пользователя EXPLAY Line
17
РАЗМЕРЫ
106*60*32 ММ
Дисплей
2,4 дюйма TFT LCD, поворот 270 градусов
Соединение с ПК
USB 2.0
Поддерживаемые форматы
видео
AVI
Запись – Аудио
Запись с микрофона
Питание
литиево-полимерная батарея
Память
карта памяти SD ( до 32 Гб)
Рабочие температуры
От -10 до 50 градусов по Цельсию
Поддерживаемые ОС
WINSE/ME/2K/XP/Vista/7
/MacOS/Linux, and WIN98 (требуется
драйвер)
Комплект поставки
Видеорегистратор, руководство
пользователя, гарантийный талон,
держатель, автомобильная зарядка,
USB кабель
Глава 6. Технические характеристики
Характеристики продукта
Примечание:
1. Срок эксплуатации устройства 2 года.
Page 18
Руководство пользователя EXPLAY Line
18
2. Производитель вправе вносить изменения во внешний вид, технические характеристики
и комплектацию устройства без предварительного уведомления.
3. С данной инструкцией Вы также можете ознакомиться на сайте www.explay.ru.
4. Интерфейс устройства, представленный на картинках и в руководстве по эксплуатации,
может отличаться от имеющегося у пользователя в зависимости от версии
установленной прошивки.
5. Гарантия на аксессуары 2 недели с момента покупки, далее гарантия действует только
на устройство.
По всей территории России действует единый бесплатный телефон технической
поддержки Explay: +7 (800) 555–09–71.
Page 19
Руководство пользователя EXPLAY Line
19

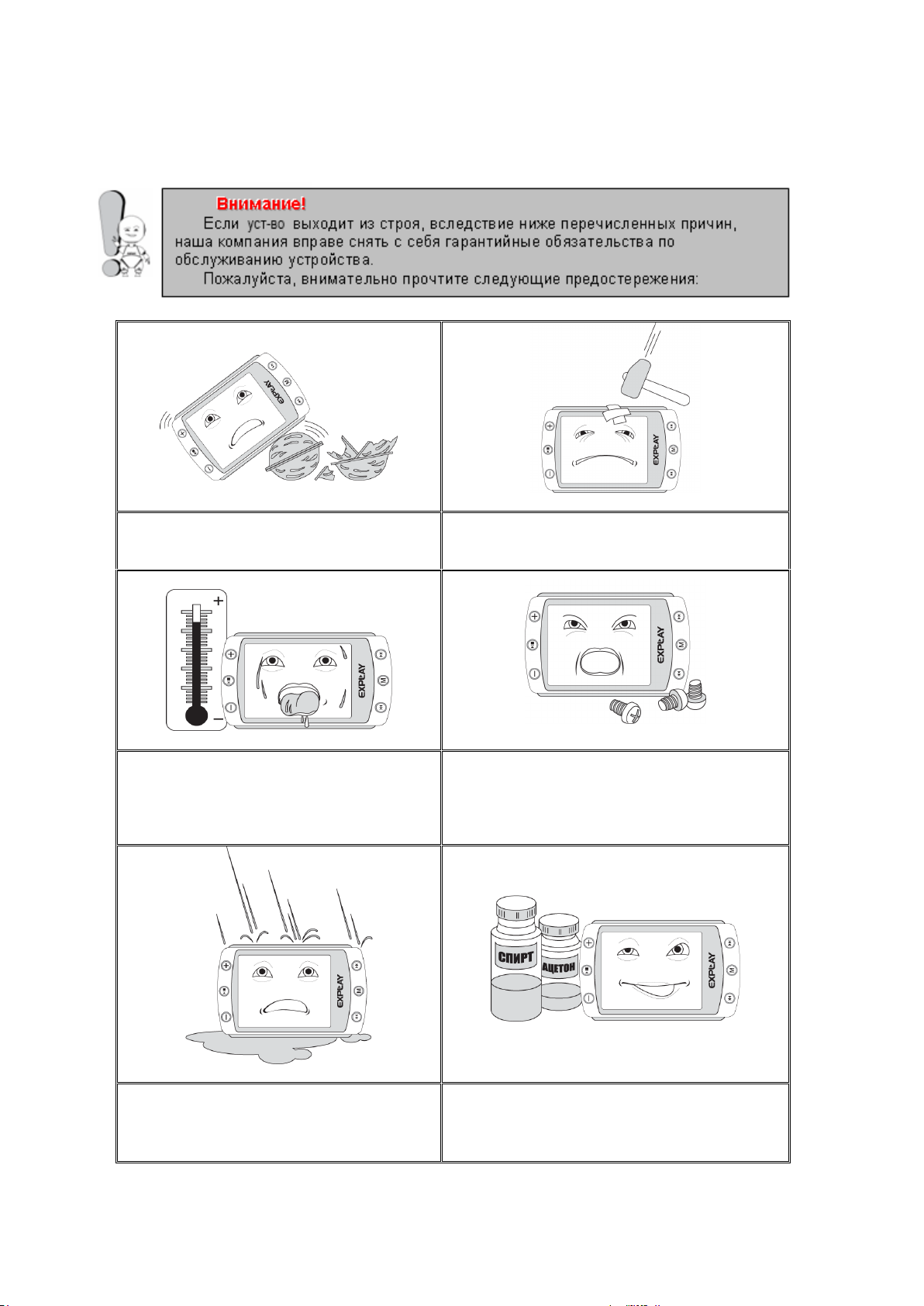

Не используйте уст-во для задач, не
описанных в данном руководстве.
Не допускайте сильных ударов по корпусу
уст-ва или сильной тряски.
Не используйте уст-во в условиях
высокой температуры, влажности и
сильных магнитных полей.
Не пытайтесь открывать корпус уст-ва и
ремонтировать его самостоятельно.
Не допускайте попадания влаги в уст-во.
При попадании влаги на корпус протрите
уст-во сухой салфеткой.
Не используйте для очистки уст-ва активных,
легко воспламеняемых веществ (спирт,
бензин, ацетон и т.п.).
Инструкции по технике безопасности
Page 20
Руководство пользователя EXPLAY Line
20

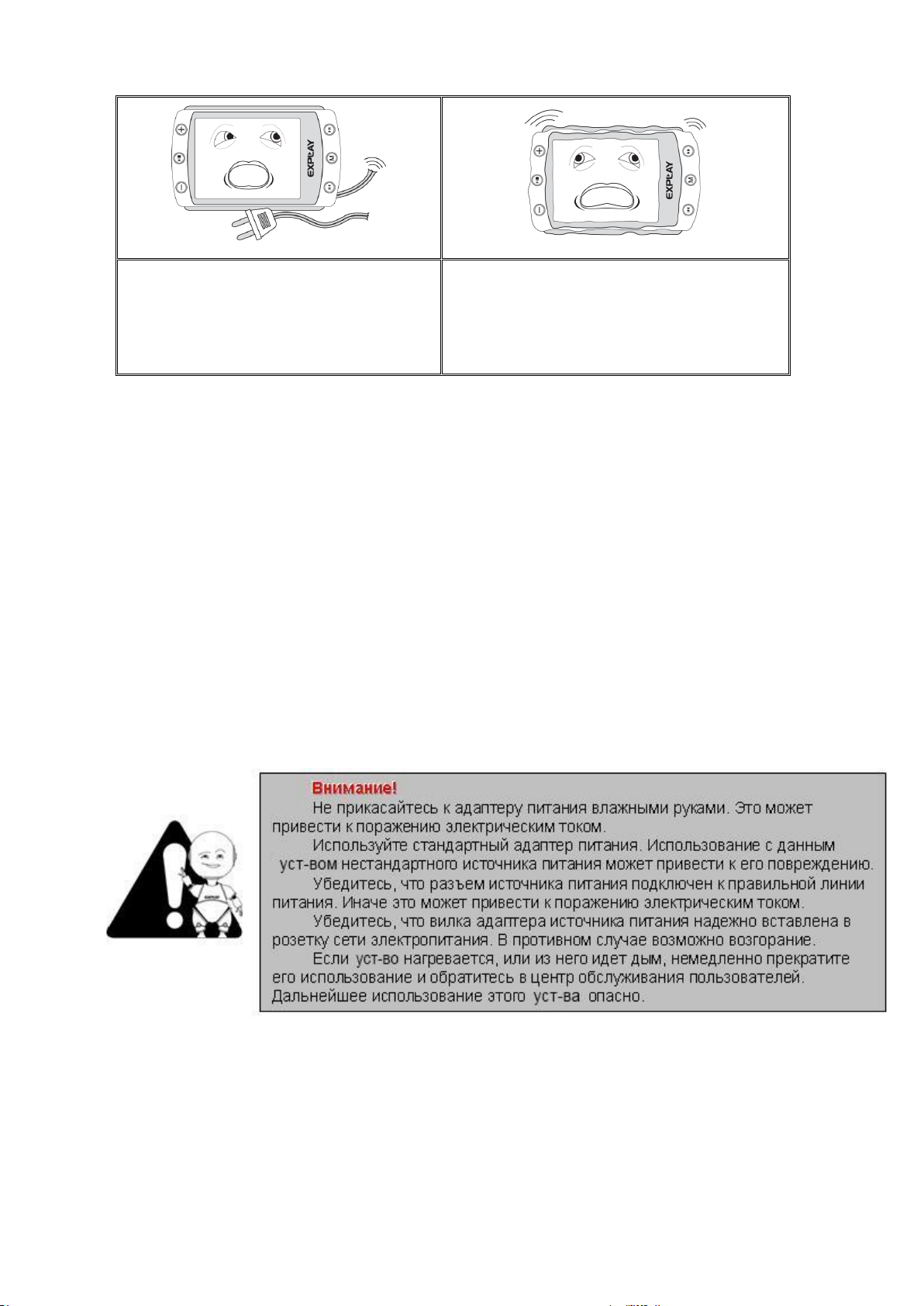

Не вынимайте вилку зарядного
устройства из сети, держа его за провод.
Это может привести к разрыву провода.
Не допускайте вибраций или ударов в то
время, когда уст-во подключено к PC.
Отключайте уст-во от PC только через
«безопасное отключение устройства».
Уведомление о защите окружающей среды
Использованные упаковочные материалы, аккумуляторы и электрические
компоненты должны утилизироваться независимо друг от друга согласно
существующим нормативным правилам.
Меры безопасности при использовании устройства
Следуйте правилам безопасности дорожного движения
Перестаньте слушать устройство, если оно мешает или отвлекает Вас во
время вождения любым транспортным средством или выполнении любой
другой деятельности, которая требует от Вас сосредоточенности.
Использование наушников во время вождения автомобиля не
рекомендуется и запрещено в ряде регионов
Берегите Ваш слух
Если у Вас периодически появляется звон в ушах, снизьте уровень
громкости или прекратите использование уст-ва.
Page 21
Руководство пользователя EXPLAY Line
21

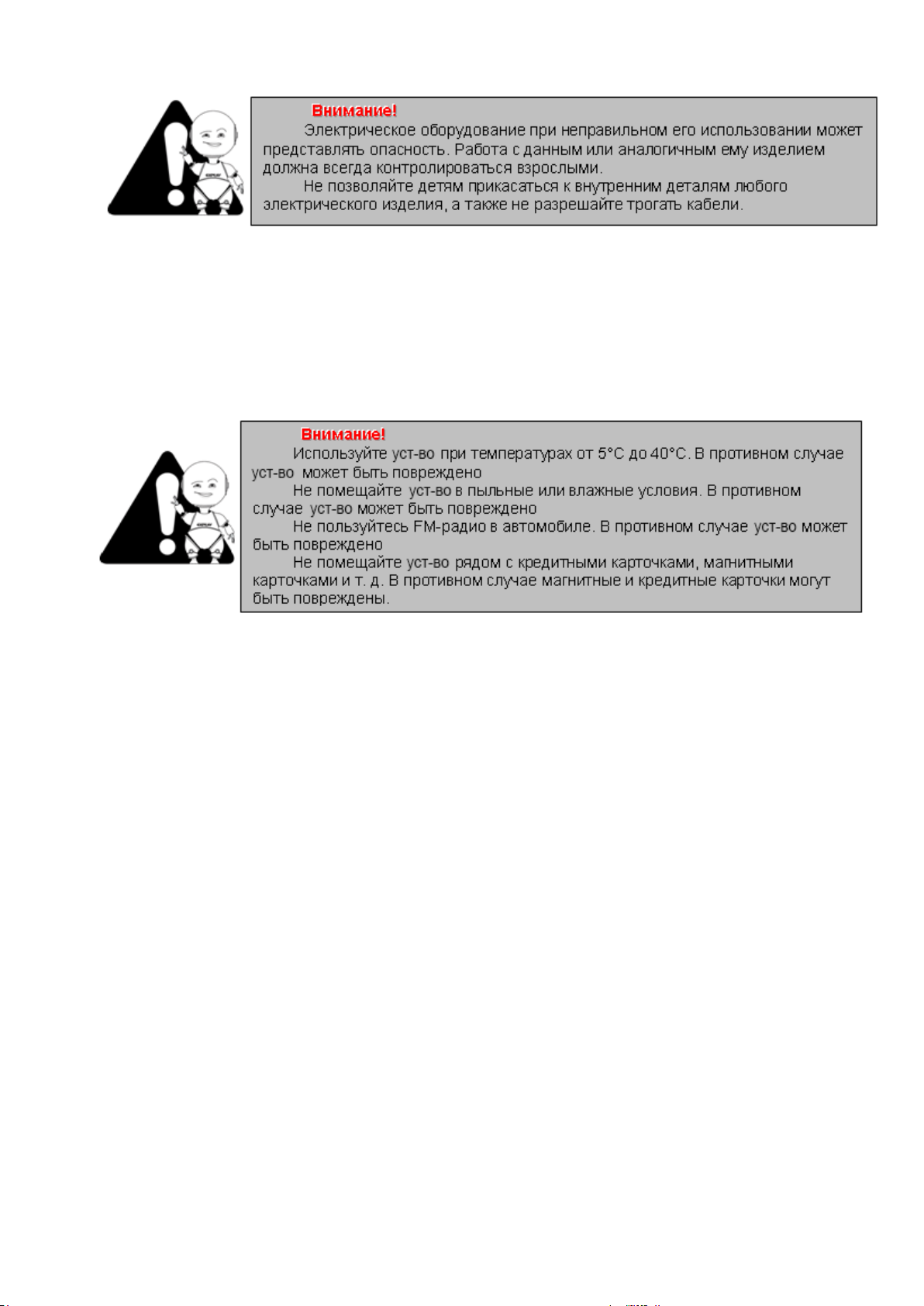

Разъёмы и порты
Не вставляйте разъём в порт с силой. Если разъём не удается без труда
вставить в порт, возможно, разъем и порт не соответствуют друг другу.
Убедитесь в том, что разъём соответствует порту и что разъём расположен
правильно относительно порта.
Чистка
Придерживайтесь указанных ниже основных правил при очистке внешней
поверхности устройства и его компонентов:
Убедитесь в том, что устройство отключено.
Используйте смоченную, мягкую ткань без пуха. Не допускайте
попадания жидкости в отверстия.
Не используйте аэрозольные распылители, растворители, спирт и
абразивные/шлифовальные материалы.
Loading...
