EVOC POS-1711VNA User Guide

POS-1711VNA

版本：A0

非常感谢您购买“EVOC”产品

在打开包装箱后请首先依据物件清单检查配件，若发现物件有所

损坏、或是有任何配件短缺的情况，请尽快与您的经销商联络。

þ 1 块 POS-1711VNA 工业级 POS 结构单板 CPU 卡
þ 1 本用户手册
þ 1 本《AMI BIOS 设置指南》
þ 1 条软驱电缆
þ 2 条 IDE 电缆（40 线和 80 线电缆各 1 条）
þ 1 条配有机箱挡板的 26 针转 25 针打印口电缆
þ 2 组分别配有两条 10 针转 9 针 COM 口电缆连接套件金属挡板模

组

þ 1 条 miniDIN 一转二 PS/2 键盘/鼠标转接电缆
þ 1 套配有机箱挡板的 USB 转接电缆
þ 1 条 16 针转 15 针 D 型头 CRT 显示器显示连接电缆
þ 1 套音频转接电缆(SPK-OUT 线、LINE-IN 线、MIC-IN 线)
þ 1 条 12V(4P 转 2×2P 标准接口)电源转接电缆线
þ 1 张 EVOC 软件与用户手册光盘
þ 备用跳线帽

声明

除列明随产品配置的配件外，本手册包含的内容并不代表本公司

的承诺，本公司保留对此手册更改的权利，且不另行通知。对于任何

因安装、使用不当而导致的直接、间接、有意或无意的损坏及隐患概

不负责。

订购产品前，请向 经销商详细了解产品性能是否符合您的需求。

EVOC是研祥智能科技股份有限公司的注册商标。本手册所涉及到

的其他商标，其所有权为相应的产品厂家所拥有。

本手册内容受版权保护，版权所有。未经许可,不得以机械的、

电子的或其它任何方式进行复制。

安全使用小常识

1. 产品使用前，请您务必仔细阅读产品说明书；

2. 对未准备安装的板卡，应将其保存在防静电保护袋中；

3. 在从防静电保护袋中拿出板卡前，应将手先置于接地金属物体上
一会儿（比如 10 秒钟）， 以释放身体及手中的静电；

4. 在拿板卡时，需佩戴静电保护手套，并且应该养成只触及其边缘
部分的习惯；

5. 为避免人体被电击或产品被损坏，请在每次对主板、板卡进行拔

插或重新配置时，请先关闭交流电源或将交流电源线从电源插座

中拔掉；

6. 在需对板卡或整机进行搬动前，请 务必先将交流电源线从电源插
座中拔掉；

7. 对整机产品，当需增加／减少板卡时，请务必先拔掉交流电源；

8. 当您需连接或拔除任何设备前，请 确定所有的电源线事先已被拔
掉；

9. 为避免频繁开关机，关机后，应至少等待 30 秒后再开机。

目 录

第一章 产品介绍 ...................................... 1

简介 ................................................ 1

订购信息 ............................................ 1

环境与机械尺寸....................................... 2

处理器（CPU）........................................ 2

系统芯片集 .......................................... 2

视频 ................................................ 2

网络功能（LAN）...................................... 2

IDE 控制器 ........................................... 2

USB 接口 ............................................. 2

声卡 ................................................ 2

I/O 接口 ............................................. 3

看门狗功能 .......................................... 3

扩展总线 ............................................ 3

BIOS................................................ 3

第二章 安装说明 ...................................... 4

产品外形 ............................................ 4

跳线功能设置......................................... 5

系统内存的安装....................................... 6

USB................................................. 7

IDE 接口 ............................................. 8

并口与串口 ..........................................10

音频接口（Audio） ...................................14

数字量输入/输出接针 .................................15

显示接口 ............................................16

网络接口 ............................................17

PCI 接口.............................................18

软驱接口 ............................................20

键盘与鼠标接口 ......................................21

电源接口 ............................................22

风扇接口 ............................................23

状态指示接口 ........................................24

第三章 BIOS 功能简介 .................................26

附录 ..................................................27

驱动程序的安装 ......................................27

Watchdog 编程指引....................................27

I/O 口地址映射表.....................................29

IRQ 中断分配表.......................................30

数字量 I/O 的使用 ....................................31

第一章 产品介绍

第一章
产品介绍

简介

POS-1711VNA 是一款 POS 结构单板电脑带 VGA/LAN/Audio 的 P4

CPU 板，本 品 为我公司 POS 产品的升级换代品，在 行业中存在极高的

性价比，其性能稳定可靠、质量保证、价格合理。在技 术 上主要采用

Intel845GV+ICH4 芯片组，支持 DDR 333 与 Willamette 或 Northwood
或 CELERON D 或 PROSCUT IN 478pin SOCKET Pentium 4 处理器；在

内存方面，最大内存容量高达 1GB；该板系统芯片内集成 Intel
Extreme Graphics 加速控制器，266MHz 核心速度。此外，该板还集

成 1 个 10M/100M bps 自适应以太网络控制器，提供高速稳定的网络
接口；另外，最大支持 8 个串口（其中 6 个为基本配置,其它 2 个可

选;其中 COM2 可选 RS-232/485，）， 一 个 FDD、六个 USB2.0 接口，二
个 SPP/EPP/ECP 并口、一个 PS/2 键盘/MOUSE。该产品主要面向银行
金融 POS 机，

订购信息

型 号 描 述

POS-1711VNA POS 结构单板电脑带 VGA/LAN/Audio/6COM 接口
POS-1711VNA-8 POS 结构单板电脑带 VGA/LAN/Audio/8COM 接口

POS-1711VNA 产品说明书

- 1 -

第一章 产品介绍

环境与机械尺寸

l 工作环境

温度：0°C～60°C ；
湿度：5%～90%（非凝结状态）；

l 储存环境

温度：-20°C～65°C ；
湿度：5%～90%（非凝结状态）；

l 尺寸：230mm×220mm

处理器（CPU）

Socket 478 Willamette 或 Northwood 或 CELERON D 或 PROSCUT

Pentium 4 处理器，400/533MHz FSB。

系统芯片集

Intel 845GV+ICH4。

视频

系统芯片内集成 Intel Extreme Graphics 加速控制器，AGP4X,

最大可共享 64M 内存，266MHz 核心速度。

网络功能（LAN）

一个 Intel 10/100Mbps 以太网控制器,RJ-45 接口。

IDE 控制器

二个 ATA33/66/100 IDE 接口，支持四个 IDE 设备。

USB 接口

六个 USB2.0 接口

声卡

2CH AC′97 CODEC。MIC In、Line In、Speak OUT。

- 2 -

POS-1711VNA 产品说明书

第一章 产品介绍

I/O 接口

l 一个 FDD 接口
l 二个 SPP/EPP/ECP 并口
l 基本六个串口(其中 COM2 可选 RS-232/485，再附加二个串口(可

选)

l 一个 PS/2 键盘/MOUSE。
l 四路输入和四路输出数字 I/O

看门狗功能

l 分辨率为 1 秒或 1 分的 8 位倒数计数器，定时时间从 1 到 255

秒或分可编程

l 可编程选择超时中断
l 超时事件复位系统

扩展总线

一个 PCI 插槽

BIOS

AMI BIOS，支持 ACPI 电源管理功能。

POS-1711VNA 产品说明书

- 3 -

第二章

230mm

安装说明

产品外形

第二章 安装说明

220mm

- 4 -

POS-1711VNA 产品说明书

第二章 安装说明

跳线功能设置

提示：如何识别跳线、接口的第一针脚

Ø 观察插头插座旁边的文字标记，会用“1”或加粗的线条或三角

符号表示；看看背面的焊盘，方型焊盘为第一针脚；电缆上的红
线或其它标记表示要与插座的第一脚相接。

(1)JP2 CMOS 内容清除/保持设置

通过改变 CMOS 的短接帽所处状态来实现此项功能。

设置 JP2

断开 [ 断开] (正常工作状态，默认设置)
短路 [闭合] (清除 CMOS 内容，所有 BIOS 设置恢复成出厂值)

如果由于 BIOS 设置不当而引起系统不能正常启动，则可尝试清

除 CMOS 内容以便恢复所有系统参数的默认值，再启动系统。通过
改变 CMOS 的短接帽所处状态来实现此项功能。

JP2

1 2

POS-1711VNA 产品说明书

- 5 -

第二章 安装说明

系统内存的安装

安装内存条时，要注意以下几点：

Ø 安装时，先 对准内存 DIMM 条的缺口和 DIMM 插槽的缺口后再往下

压到位。

Ø 可使用符合 DDR266/DDR333 规格的 184Pin SO-DIMM 内存模组，

最大内存容量达 1GMB。

DIMM1

- 6 -

POS-1711VNA 产品说明书

第二章 安装说明

USB12

USB34

USB56

2

USB

本主板提供一个标准 USB 标准插座及两组 2×5Pin 的 USB 设备接针
（USB2,USB3）。 USB2,USB3 需使用转换电缆将 USB 接口信号接到标准

USB 插座。下表给出了 USB 接口的管脚定义。

USB1/2

信号名称

1 +5V
2 USB Data­3 USB Data+
4 GND

1

9

10

USB3/4/5/6

信号名称

USB3/4/5/6

1 +5V 2 +5V
3 USB Data­5 USB Data+

4 USB Data­6 USB Data+

7 GND 8 GND

信号名称

9 空 10 Shielded GND

POS-1711VNA 产品说明书

- 7 -

第二章 安装说明

1239 40

IDE 接口

本单板电脑提供二组 40 针 IDE 接口，安装 IDE 设备时，需注意：

Ø IDE 接口可以连接两台 IDE 设备：一个为主设备（Master）， 一

个 为从设备（Slave）。设备的连接方法是：主设备接在电缆的末

端，从设备接在电缆的中间。

Ø 连接使用 Ultra100 和 Ultra66 的硬盘时，建议使用 80 线的专用

扁平电缆(IDE 电缆有红色标示的为第一脚)。

IDE1

IDE2

- 8 -

POS-1711VNA 产品说明书

下表给出其管脚定义：

第二章 安装说明

信号名称 管脚 管脚

Reset IDE 1 2 Ground

Host data 7 3 4 Host data 8
Host data 6 5 6 Host data 9
Host data 5 7 8 Host data 10
Host data 4 9 10 Host data 11
Host data 3 11 12 Host data 12
Host data 2 13 14 Host data 13
Host data 1 15 16 Host data 14
Host data 0 17 18 Host data 15

Ground 19 20 Key

DRQ0 21 22 Ground

Host IOW 23 24 Ground

Host IOR 25 26 Ground

IOCHRDY 27 28 Host ALE

DACK0 29 30 Ground

IRQ14 31 32 No connect
Address 1 33 34 No connect
Address 0 35 36 Address 2

Chip select 0 37 38 Chip select 1

Activity 39 40 Ground

信号名称

注：中断请求：IDE1 用 IRQ14，IDE2 用 IRQ15；
DMA 请求/响应：IDE1 用 DRQ0/DACK0，IDE2 用 DRQ1/DACK1。

POS-1711VNA 产品说明书

- 9 -

第二章 安装说明

Line printer strobe

14

AutoFeed

2

PD0, parallel data 0

15

Error 3

PD1, parallel data 1

16

Initialize

4

PD2, parallel data 2

17

Select

5

PD3, parallel data 3

18

Ground

6

PD4, parallel data 4

19

Ground

7

PD5, parallel data 5

20

Ground

8

PD6, parallel data 6

21

Ground

9

PD7, parallel data 7

22

Ground

10

ACK, ack

nowledge

23

Ground

11

Busy

24

Ground

12

Paper empty

25

Ground

13

Select

26 NC

14 13 26

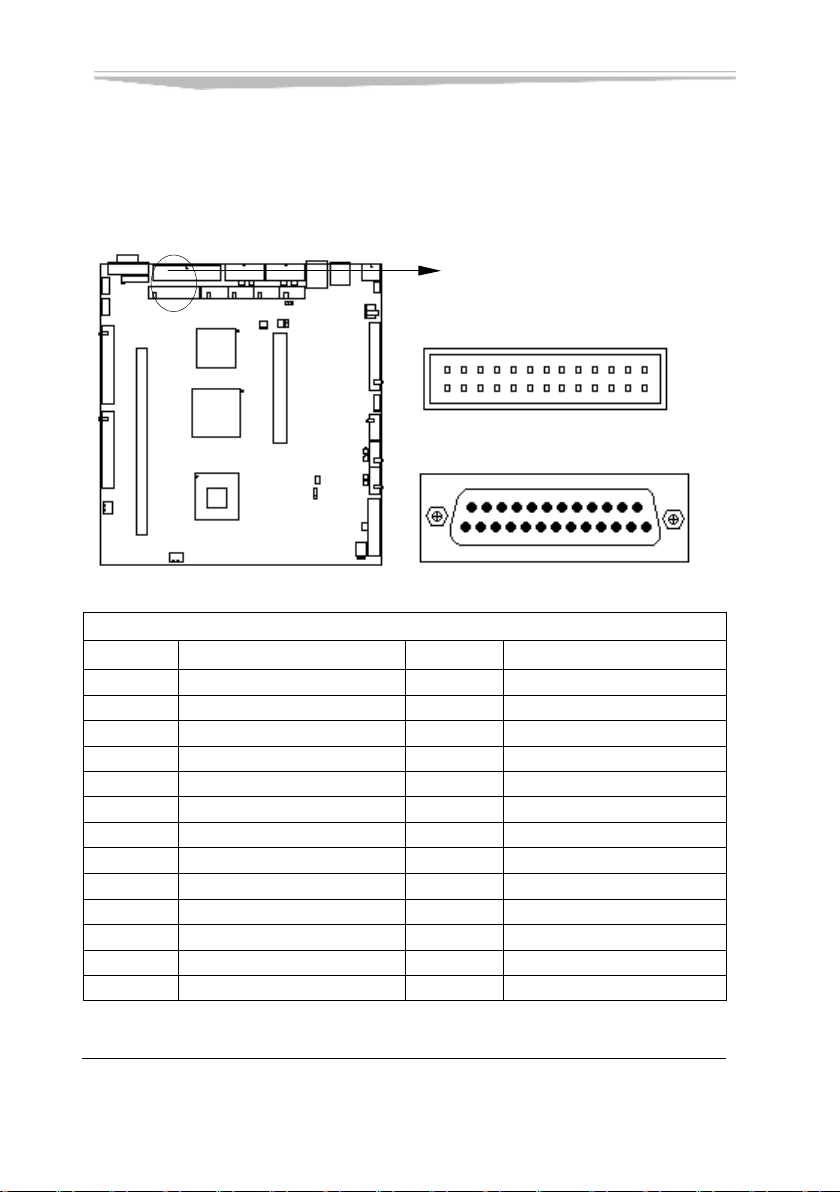

并口与串口

并口：

一个标准的 26 针并行接口(LPT2)，可依据您的需求用来连接并

行接口外设；一个 25 针 D 型插座(LPT1)。

LPT1
LPT2

1

LPT2

LPT1

LPT2

管脚 信号名称 管脚 信号名称

- 10 -

POS-1711VNA 产品说明书

第二章 安装说明

串口:

本 CPU 卡具有八个串行通讯口：COM1、COM2、COM3、COM4、COM5、
COM6、COM7 和 COM8。其中 COM3、COM4、COM5、COM6 是通过 SUPER I/O
W83697UF 扩充的四个与高速 16550 UART 兼容的 RS232 串行通讯口；
COM7、COM8 是通过 NM9845 扩充的可选接口；COM2 为 RS232 和 RS485

可选。COM3、COM4、COM5、COM6、COM7、COM8 都需要用转换电缆（ 10
芯转 9 芯）固定到机箱上才能与外部设备连接。这些接口可以连接具

有 RS-232 标准接口的调制解调器、数字相机等设备（COM7、COM8 只
有先安装 NetMos Nm9835/9845 设备驱动程序后，才能使用）。

COM2、COM1

COM3、COM4、COM5、COM6

COM7
COM8

COM1
COM2

POS-1711VNA 产品说明书

COM3、COM4
COM5、COM6

- 11 -

第二章 安装说明

J6 J3 J4

管脚

信号名称

COM1～COM2 COM3～COM8

1 1 Data Carrier Detect (DCD)
2 2
3 3

RX
TX

4 4 Data Terminal Ready (DTR)
5 5

GND

6 6 Data Set Ready(DSR)
7 7 Request To Send(RTS)
8 8
9 9

Clear To Send(CTS)

Ring Indicator(RI)

10 空

J5

- 12 -

POS-1711VNA 产品说明书

J3,J4,J5,J6 设置说明：

管脚 设置 管脚 功能
J3，J4 1—2；3—4 闭合
J5，J6

管脚 设置 管脚 功能

第二章 安装说明

COM2 为 RS485

全部断开 断开

J3，J4

全部断开 断开

COM2 为 RS232

J5，J6 1—2；3—4 闭合

RS485 时 COM2 的定义：

COM2
管脚 信号名称 管脚 信号名称
1 TX 6
2
3
4
5

RX
NC
NC
NC

7
8 NC
9 NC

NC
NC

POS-1711VNA 产品说明书

- 13 -

第二章 安装说明

音频接口（Audio）

利用附在主板上的电缆，Audio_Out 可以连接到耳机或更适合的

功率扬声器。Line In 用于计算机对磁带机或其他声频源的录音或通

过 Audio_Out 播放。Mic 用于连接麦克风输入声音。

J2

管脚

1 Audio_Out Right 2 Audio_Out Left
3 GND 4 GND
5 Line_in Right 6 Line_in Left
7 GND 8 GND
9 Mic Phone in 10 Mic Phone P

信号名称 管脚

信号名称

- 14 -

POS-1711VNA 产品说明书

第二章 安装说明

数字量输入/输出接针

8 路数字量输入/输出端口的基地址为 CFA8h(十六进制)。

CN5

管脚 信号名称 管脚 信号名称

1 VCC5 6 Out0
2 GND 7 Input3
3 Out3 8 Input2

CN5

4 Out2 9 Input1
5 Out1 10 Input0

POS-1711VNA 产品说明书

- 15 -

第二章 安装说明

显示接口

VGA1 是 15 芯 D 型 VGA 显示器插座，可以连接所有标准 VGA 接口

的显示器。VGA2 是 VGA1 的备用接针座，它需要用（16 针转 15 针 D

型头 CRT 显示器显示连接电缆）转 换 电缆连接所有标准 VGA 接口的显
示器。

VGA1
VGA2

Red

GND
GND
GND
GND

VGA1

9
10
11
12
13
14
15
16

+5V

GND

上拉至+5V

DDCDATA

HSYNC
VSYNC

DDCCLK

空

VGA1

管脚 信号名称 管脚 信号名称

1
2
3
4

Green

Blue

上拉至+5V

5
6
7
8

- 16 -

POS-1711VNA 产品说明书

第二章 安装说明

VGA2

管脚 信号名称 管脚 信号名称

1 RED 9 HSYNC
2 GND 10 VCC5
3 VCC5 11 VCC5

VGA2

4 GREEN 12 VSYNC
5 GND 13 GND
6 DDCDATA 14 GND
7 BLUE 15 DDCCLK
8 GND 16 NC

网络接口

此接口是 CPU 卡上 100/1000Mbps 以太网接口。以下给出了它的管脚
安排和相应的输入插座。LILED 和 ACTLED 是以太网接口两边的绿色

和黄色 LED，他们显示着 LAN 的活动和传输速率。请参考以下每一个
LED 的状态描述：

LAN1

POS-1711VNA 产品说明书

- 17 -

第二章 安装说明

LILED (绿

色)状态

亮
灭

功 能

有效的连接

无效连接或连接关闭

ACTLED (黄

色)状态

亮
灭

正在进行数据传输

数据传输停止

脚位 信号名称 脚位 信号名称

Pin#1 Lan_Mx0 Pin#5 Lan_Mx2#
Pin#2 Lan_Mx0# Pin#6 Lan_Mx1#
Pin#3 Lan_Mx1 Pin#7 Lan_Mx3
Pin#4 Lan_Mx2 Pin#8 Lan_Mx3#

PCI 接口

功 能

PCI

- 18 -

POS-1711VNA 产品说明书

第二章 安装说明

管脚

信号名称

管脚

信号名称

N.C.

N.C.

N.C.

管脚定义如下：

B1 +12V1 A1 PRSNT1#
B2 +12V2 A2 +12V3
B3 N.C. A3 +12V4
B4 GND1 A4 GND6
B5 SMCLK A5
B6 SMDATA A6
B7 GND2 A7
B8 +3.3V1 A8 N.C.

B9 N.C. A9 3.3V2
B10 3.3Vaux A10 3.3V3
B11 WAKE# A11 PWRGD
B12 N.C. A12 GND7
B13 GND3 A13 REFCLK+
B14 HSOp_0 A14 REFCLK­B15 HSOn_0 A15 GND8
B16 GND4 A16 HSLp_0
B17 PRSNT2# A17 HSLn_0
B18 GND5 A18 GND9

POS-1711VNA 产品说明书

- 19 -

第二章 安装说明

1

Ground

18

Direction

2

RM/LC

19

Ground

3 Ground

20

Step

4

空

21

Ground

5

Ground

22

Write data

6

空

23

Ground

7

Ground

24

Write gate

8

Index

25

Ground

9

Ground

26

Track 00

10

Motor enable 0

27

Ground

11

Ground

28

Write protect

12

Drive select 1

29

Ground

13

Ground

30

Read data

14

Drive select 0

31

Ground

15

Ground

32

Side 1 select

16

Motor enable 1

33

Ground

17

Ground

34

Diskette change

软驱接口

可连接两个 3.5 英寸或 5.25 英寸软驱。接线时请注意电缆和插座

的方向。

FDD

管脚 信号名称 管脚 信号名称

- 20 -

FDD

POS-1711VNA 产品说明书

第二章 安装说明

键盘与鼠标接口

这是一个键盘和鼠标合用的 6 脚 mini DIN 插座, 可直接插 PS/2

键盘，但需要使用随本 CPU 卡配置的 1 转 2 PS/2 键盘鼠标电缆才能

同时连接键盘和鼠标。

如果您使用 PS/2 鼠标，系统会自动检测并且分配 IRQ12 给 PS/2

鼠标使用。如果系统并无检测到 PS/2 鼠标的使用，则 IRQ12 可以给
扩展卡使用。

KM1

J1

管脚 信号名称

1 Keyboard data
2 Mouse data
3 GND
4 5V

KM1

5 Keyboard clock
6 Mouse clock

POS-1711VNA 产品说明书

- 21 -

外接键盘鼠标插针

J1

电源接口

第二章 安装说明

管脚

信号名称 管脚 信号名称
1 KB_DATA 5 KB_GND
2 MS_DATA 6 MS_GND
3 KB_CLK 7 VCC5
4 MS_CLK 8 VCC5

PW1

PW2

- 22 -

POS-1711VNA 产品说明书

管脚定义如下：

PW1

管脚

1
2
3
4
5
6
7
8
9
10

第二章 安装说明

信号名称 管脚

+3.3V

-12V

GND（地）

PS-ON(电源开关控制)

GND（地）
GND（地）
GND（地）

-5V

+5V

+5V

11
12
13
14
15
16
17
18
19
20

信号名称

+3.3V
+3.3V

GND（地）

+5V

GND（地）

+5V

GND（地）

Power Good

+5V SB(后备+5V)

+12V

PW2

管脚

1 GND
2 GND
3 +12V
4 +12V

信号名称

风扇接口

本 CPU 卡提供两组标准风扇插座（FAN1（机箱风扇）、 FAN2（CPU

风扇））。

使用风扇插座时要注意以下三点：

Ø 风扇电流不大于 350 毫安（4.2 瓦，12 伏特）。
Ø 请确认风扇接线和本插座的接线是否相符。电源线（通常为红色）

在中间位置。另外就是地线（通常为 黑 色 ）和 风扇转速输出脉冲信

号线（ 其它颜色）。有 些 风扇没有转速检测，但该引线却有高达 12V

的输出，会损坏 CPU 卡，这是非标准接线。建 议 使用带转速检测风
扇。

Ø 将风扇气流调整成能将热量排出的方向。

POS-1711VNA 产品说明书

- 23 -

第二章 安装说明

FAN2

FAN1、FAN2

状态指示接口

管脚

FAN1

信号名称

1 地
2 +12V
3 转速脉冲

FP1
FP2
FP3

- 24 -

POS-1711VNA 产品说明书

FP1 管脚定义如下：

管脚 信号名称 管脚 信号名称

FP2 管脚定义如下：

FP2

FP3 管脚定义如下：

FP3

第二章 安装说明

1
3
5

Power Button

GND

IDE LED -

管脚 信号名称

1 Speaker out
2 N.C.
3 GND
4 +5V

管脚 信号名称

1 Power LED +
2 N.C.
3 GND

2
4
6

VCC5SB

RESET

IDE LED +

POS-1711VNA 产品说明书

- 25 -

第三章 BIOS 功能简介

第三章
BIOS 功能简介

有关 POS-1711VNA 相关的 BIOS的说明请参照我公司的《 AMI BIOS

设置指南》

- 26 -

POS-1711VNA 产品说明书

附录

附录

驱动程序的安装

驱动程序的安装方法有两种：

Ø 自动安装：大部分驱动程序的安装都能通过单键点击自动安装。

Ø 手动安装：在相关的产品目录下存在一“Readme.txt”文件，内

有详细的驱动程序路径说明，用户可照此进行操作。

Watchdog 编程指引

本 CPU 卡提供一个可按分或按秒计时的，最长达 255 级的可编

程看门狗定时器(以下简称 WDT)。通过编程，WDT 超时事件可用来

将系统复位或者产生一个可屏蔽中断。

以下用 C 语言形式描述了 WDT 的编程。必须注意：在对 WDT

进行操作之前，需先进入 WDT 编程模式；在结束对 WDT 的操作之后，
退出 WDT。
对 WDT 的编程需遵循以下步骤：

Ø 设置WDT工作方式
Ø 启动WDT/关闭WDT

⑴ 进入WDT编程模式

outportb(0x2e,0x87); //进入WDT编程模式
outportb(0x2e,0x87);
outportb(0x2e,0x07);
outportb(0x2f,0x08);

⑵ 设置WDT工作方式
a.配置WDT成复位工作方式

outportb(0x2e,0x2b);
outportb(0x2f,0x00);

POS-1711VNA 产品说明书

- 27 -

附录

outportb(0x2e,0xf7);
outportb(0x2f,0x00);

b.配置WDT成中断工作方式

outportb(0x2e,0x2b);
outportb(0x2f,0x10);
outportb(0x2e,0xf7); //选择WDT中断号
outportb(0x2f,IRQ_RESOURCE);
其中,IRQ_RESOURCE =0: 禁止使用任何中断

=1: IRQ7
=2: IRQ9
=3: IRQ10
=4: IRQ11
=5: IRQ14
=6: IRQ15
=7: IRQ5

注：此处使用的中断不支持共享，不能与系统中其它设备的中断相同。

⑶ 选择WDT按分或按秒计时
a.选择WDT按分计时用以下语句：

;假定已处于WDT编程状态

outportb(0x2e,0xf5); //选择按分计时
outportb(0x2f,0x08);

b.选择WDT按秒计时以下语句：

;假定已处于WDT编程状态

outportb(0x2e,0xf5); //选择按秒计时
outportb(0x2f,0);

⑷ 启动/禁止WDT

;假定已处于WDT编程状态

outportb(0x2e,0xf6); //写入预设的时间TIME-OUT-VALUE
outportb(0x2f,TIME-OUT-VALUE);

- 28 -

POS-1711VNA 产品说明书

附录

Address

Device Description

000h

-

00Fh

DMA Controller #1

020h

-

021h

Interrupt Controller #1

040h

-

043h

Timer

060h

-

064h

Keyboard Controller

070h

-

07Fh

Real Time Clock, NMI

080h

-

09Fh

DMA Page Register

0A0h

-

0A1h

Interrupt Control

ler #2

0C0h

-

0DFh

DMA Controller #2

0F0h

-

0FFh

Math Coprocessor

170h

-

177h

Secondary IDE

1F0h

-

1F7h

Primary IDE

278h

-

27Fh

Parallel Port #2(LPT2)

295h

-

296h

Hardware Monitor

2F8h

-

2FFh

Serial Port #2(COM2)

376h Secondary IDE (dual FIFO)

378h -

37Fh

Parallel Port #1(LPT1)

3B0h

-

3DFh

VGA Controller

3F0h

-

3F1h

Super I/O chip

3F2h

-

3F5h

Floppy Disk Controller

3F6h Primary IDE (dual FIFO)

3F8h

-

3FFh

Serial Port #1(COM1)

CFA8h

-

CFAFh

数字量输入

/

输出端口

注意：TIME-OUT-VALUE的取值范围从1到255 “”“”，计时单位为分或秒。

如果TIME-OUT-VALUE为零，则禁止WDT。TIME-OUT-VALUE为任
何非零值都将启动WDT。

⑸ 退出WDT编程模式

outportb（0x2e,0xaa）;

I/O 口地址映射表

系统 I/O 地址空间总共有 64K，每一外围设备都会占用一段 I/O
地址空间。下表给出了本 CPU 卡部分设备的 I/O 地址分配，由于 PCI
设备（如 PCI 网卡）的地址是由软件配置的，表中没有列出。

POS-1711VNA 产品说明书

- 29 -

附录

IRQ 中断分配表

系统共有 15 个中断源，有些已被系统设备独占。只有未被独占

的中断才可分配给其他设备使用。ISA 设备要求独占使用中断；只有

即插即用 ISA 设备才可由 BIOS 或操作系统分配中断。而多个 PCI 设
备可共享同一中断，并由 BIOS 或操作系统分配。下表给出了本 CPU
卡部分设备的中断分配情况，但没有给出 PCI 设备所占用的中断资
源。

Level Function

IRQ0 System Timer Output
IRQ1 Keyboard
IRQ2 Interrupt Cascade
IRQ3 Serial Port #2
IRQ4 Serial Port #1
IRQ5 Parallel Port #2
IRQ6 Floppy Disk Controller
IRQ7 Parallel Port #1
IRQ8 Real Time Clock
IRQ9 Software Redirected to Int 0Ah
IRQ10 Reserved
IRQ11 Reserved
IRQ12 Reserved
IRQ13 80287
IRQ14 Primary IDE
IRQ15 Secondary IDE

- 30 -

POS-1711VNA 产品说明书

附录

数字量 I/O 的使用

为了给用户更大的灵活性，这四位数字输入/输出信号是可编程
的。因此，在使用数字输入/输出之前，必须定义：

Ø 数字量 I/O 的基地址；
Ø 定义哪一位为输入，哪一位为输出。

四位数字量 I/O 信号编程原理如下：

;MASM
;;POS-1711VNA GPIO test program
.Model Small
.386
INDEX_ADDR EQU 02Eh
INDEX_DATA EQU 02Fh

;;Read Winbond83627 PnP Register
ReadReg macro x

mov al, x
out INDEX_ADDR, al
jmp $+2
in al, INDEX_DATA

endm

;;Write Winbond83627 PnP Register
WriteReg macro x,y

mov al, x

out INDEX_ADDR, al

jmp $+2

mov al, y

out INDEX_DATA, al

endm

;;take Winbond83627 to progammable state
EnterProgram macro

POS-1711VNA 产品说明书

- 31 -

附录

mov al, 087h
out INDEX_ADDR, al
jmp $+2
out INDEX_ADDR, al
endm

;;exit/end programmable state
ExitProgram macro

mov al, 0aah
out INDEX_ADDR, al
endm

;;select Logical Device Number and active it
SelectLDN macro x

WriteReg 007h, x
WriteReg 030h, 1
endm

.code

start proc far

push ds
xor ax, ax
push ax
push cs
pop ds
push cs
pop es

EnterProgram

;;config gpio pin

WriteReg 02Ah, 0FCh

;;select LDN=07

- 32 -

POS-1711VNA 产品说明书

SelectLDN 007h

;;output 005h

mov al, 05h
call outport

;;;input

call inport
cmp al, 05h
jne error_exit

;;output 00Ah

mov al, 0ah
call outport

;;input

call inport
cmp al, 00Ah
jne error_exit
mov bp, offset OK
mov cx, 8

out_string:

push cx
mov ax, 0300h
xor bx, bx
int 10h
pop cx
mov ax, 1301h
mov bx, 07h
int 10h

ExitProgram

ret
error_exit:

mov bp, offset ERROR
mov cx, 6

jmp out_string

OK db "SUCCESS!",'$'
ERROR db "ERROR!",'$'

附录

POS-1711VNA 产品说明书

- 33 -

附录

start endp

;;read data from I/O port
inport proc near
;;input:
; none
;;output:
; al: port data
;;destroy: AX

ReadReg 0F1h
and al, 0fh
ret

inport endp

;;output data to I/O port
outport proc near
;;input:
;; al: port data
;;output:
;; none
;;destroy: AX

and al, 00fh
shl al, 4
mov ah, al
ReadReg 0F1h
and al, 00Fh
or ah, al
WriteReg 0F4h, ah
ret

outport endp

END

欲获更多信息请访问研祥网站：http://www.evoc.com

- 34 -

POS-1711VNA 产品说明书
