EVOC NET-1711VD4N User Guide

NET-1711VD4N
版本：A0

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

非常感谢您购买“EVOC”产品

在打开包装箱后请首先依据物件清单检查配件，若发现物件有所损

坏、或是有任何配件短缺的情况，请尽快与您的经销商联络。

þ 1 块 NET-1711VD4N 网络专用主板
þ 1 本用户手册
þ 1 本《AMI BIOS 设置指南》
þ 1 条 IDE 电缆(80Pin)
þ 1 条配有机箱挡板的 26 针转 25 针打印口电缆
þ 1 组配有 10 针转 9 针 COM 口电缆连接套件金属挡板模组
þ 1 条 2×4Pin PS/2 键盘/鼠标转接电缆
þ 1 套配有机箱挡板的 USB 转接电缆
þ 1 条 16 针转 15 针 D 型头 CRT 显示器显示连接电缆
þ 1 张 EVOC 软件与用户手册光盘
þ 备用跳线帽(2.54 间距)

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

声明

除列明随产品配置的配件外，本手册包含的内容并不代表本公司的承

诺，本公司保留对此手册更改的权利，且不另行通知。对于任何因安装、

使用不当而导致的直接、间接、有意或无意的损坏及隐患概不负责。

订购产品前，请向经销商详细了解产品性能是否符合您的需求。
EVOC是研祥智能科技股份有限公司的注册商标。本手册所涉及到的其

他商标，其所有权为相应的产品厂家所拥有。

本手册内容受版权保护，版权所有。未经许可,不得以机械的、电子

的或其它任何方式进行复制。

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

安全使用小常识

1. 产品使用前，请您务必仔细阅读产品说明书；

2. 对未准备安装的板卡，应将其保存在防静电保护袋中；

3. 在从防静电保护袋中拿出板卡前，应将手先置于接地金属物体上一会
儿（比如 10 秒钟），以释放身体及手中的静电；

4. 在拿板卡时，需佩戴静电保护手套，并且应该养成只触及其边缘部分
的习惯；

5. 为避免人体被电击或产品被损坏，请在每次对主板、板 卡进行拔插或
重新配置时，请先关闭交流电源或将交流电源线从电源插座中拔掉；

6. 在需对板卡或整机进行搬动前，请 务必先将交流电源线从电源插座中
拔掉；

7. 对整机产品，当需增加／减少板卡时，请务必先拔掉交流电源；

8. 当您需连接或拔除任何设备前，请确定所有的电源线事先已被拔掉；

9. 为避免频繁开关机，关机后，应至少等待 30 秒后再开机。

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

目录

第一章 产品介绍..............................................1

简介 .........................................................1

订购信息 .....................................................1

环境与机械尺寸................................................2

处理器（CPU）.................................................2

系统芯片集 ...................................................2

系统内存 .....................................................2

视频 .........................................................2

网络功能（LAN）...............................................2

IDE 控制器 ....................................................2

USB 接口 ......................................................3

I/O 接口 ......................................................3

看门狗功能 ...................................................3

扩展总线 .....................................................3

BIOS.........................................................3

CF 卡 .........................................................3

电源 .........................................................3

第二章 安装说明..............................................4

产品外形 .....................................................4

接口位置示意图................................................5

CPU 频率选择 ..................................................6

CMOS 内容清除/保持设置 ........................................6

主板 LED1 灯的状态.............................................7

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

系统内存的安装 ............................................... 7

USB.......................................................... 7

IDE 接口...................................................... 8

并口与串口 ................................................... 9

显示接口 ....................................................10

网络接口 ....................................................11

CF 卡........................................................13

PCI 接口.....................................................13

键盘与鼠标接口 ..............................................15

电源接口 ....................................................15

风扇接口 ....................................................16

状态指示接口 ................................................17

第三章 BIOS 功能简介 ........................................18

附录 ........................................................19

驱动程序的安装 ..............................................19

Watchdog 编程指引 ............................................19

I/O 口地址映射表.............................................22

IRQ 中断分配表...............................................23

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第一章 产品介绍

第一章
产品介绍

简介

NET-1711VD4N（Socket 478 单板电脑带VGA/SSD/4个千兆网络主板）

是一款P4级4个准千兆网口之网络专用主板。本 产品是我公司NET系列产品

的全面升级换代产品，在行业 中存在极高的性价比，其性能稳定可靠、质

量保证、价格合理。在技术上主要采用Intel845GV+ICH4芯片组，
Intel82541GI千兆网络芯片，支持DDR 333，Willamette，Northwood
Pentium 4及Celeron D处理器。具有VGA接口和CF插槽；在内存方面，最

大内存容量高达1GB；该板系统芯片内集成Intel Extreme Graphics加速
控制器，266MHz核心速度。此外，该板还集成四个10M/100M/1000Mbps自
适应以太网络控制器，提供高速稳定的网络接口；另外，有两个USB2.0接

口，一个SPP/EPP/ECP并口，两个RS-232（一路RJ-45接头）、一个PS/2键
盘/MOUSE。本产品可广泛用于配置内部网、外部网、停火区、配置网络控
制口。

订购信息

型号 描述

NET-1711VD4N Socket 478 单板电脑带VGA/SSD/4个千兆网络主板

NET-1711VD4N - 1 -

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第一章 产品介绍

环境与机械尺寸

l 工作环境

温度：0°C～60°C ；
湿度：5%～90%（非凝结状态）；

l 储存环境

温度：-20°C～65°C ；
湿度：5%～90%（非凝结状态）；

l 尺寸：203mm×196mm

处理器（CPU）

Socket 478 Willamette或Northwood Pentium 4处理器，400/533MHz

PSB Pentium4/Celeron/Celeron D

系统芯片集

Intel 845GV+ICH4。

系统内存

一条184脚DDR DIMM插槽，最大支持1GB内存。

视频

系统芯片内集成Intel Extreme Graphics加速控制器，266MHz核心速

度。

网络功能（LAN）

四个Intel 10/100/1000Mbps以太网控制器,RJ-45接口。

IDE 控制器

一个ATA33/66/100 IDE接口，支持二个IDE设备。

- 2 - NET-1711VD4N

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第一章 产品介绍

USB 接口

二个USB2.0接口。

I/O 接口

一个SPP/EPP/ECP并口；
二个RS-232（一路RJ-45接头）；
一个PS/2键盘/MOUSE。

看门狗功能

l 分辨率为 1秒或 1 分的 8 位倒数计数器，定时时间从 1 到 255 秒或分

可编程

l 可编程选择超时中断
l 超时事件复位系统

扩展总线

一个PCI插槽

BIOS

AMI BIOS，支持ACPI电源管理功能。

CF 卡

CompactFlash固态盘接口

电源

+5V、+12V，支持ATX电源。

NET-1711VD4N - 3 -

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第二章

196mm

安装说明

产品外形

第二章 安装说明

203mm

- 4 - NET-1711VD4N

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

接口位置示意图

JP1 LED1

ATX2

FP2 FP3 FP1 ATX1

J4

VGA1

J3 LAN1

LAN2

LAN4

LAN3

J2

J1

KM1 COM2

PCI1 FAN2

CF1

LPT1

IDE1

USB1

JCC DIMM

1 FAN1

COM1

第二章 安装说明

JP2

NET-1711VD4N - 5 -

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

CPU 频率选择

第二章 安装说明

管脚 信号名称
1-2短路 CPU Select (默认值)
2-3短路 100MHz

JP1

空 133MHz

设置 工作状态
开路 ATX电源，上电不用触发，直接开机

JP2

瞬间短路 ATX电源，上电需要触发才能开机

CMOS 内容清除/保持设置

CMOS 由板上钮扣电池供电。清 CMOS 会导致永久性消除以前系统配置

并将其设为原始（工厂设置）系统设置。其步骤: (1)关计算机，断开电

源，并待 LED1 灯熄灭；(2)瞬间短接 JCC插针；(3)开计算机；(4)启动后
按住 F1 键进入 BIOS 设置，重载最优缺省值；(5)保存并退出设置。

设置 工作状态
开路 正常工作状态，为默认设置

JCC

瞬间短路 3秒清除CMOS内容,所有BIOS设置恢复成出厂值

- 6 - NET-1711VD4N

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第二章 安装说明

2

主板 LED1 灯的状态

设置 状态

当板上有待机电源时 灯保持亮的状态
当主板断开ATX电源时

灯保持熄灭状态

当主板正在运行时

系统内存的安装

安装内存条时，要注意以下几点：

Ø 安装时，先 对 准 内 存 DIMM 条的缺口和 DIMM 插槽的缺口后再往下压到

位。

Ø 可使用符合 DDR266/DDR333 规格的 184Pin DDR-DIMM 内存模组，

最大内存容量达 1GMB。

USB

本主板提供一组2×5Pin的USB设备接针,需使用转换电缆将USB接口

信号接到标准USB插座。下表给出了USB接口的管脚定义。

1

9

USB1

10

管脚 信号名称

管脚

信号名称

1 +5V 2 +5V
3 USB Data­5 USB Data+

4 USB Data-

6 USB Data+
7 GND 8 GND
9 空 10 GND

NET-1711VD4N - 7 -

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第二章 安装说明

IDE 接口

本单板电脑提供一组 40 针 IDE 接口，安装 IDE 设备时，需注意：

Ø IDE 接口可以连接两台 IDE 设备：一个为主设备（Master），一个为

从设备（Slave）。设备的连接方法是：主设备接在电缆的末端，从设
备接在电缆的中间。

Ø 连接使用 Ultra100 和 Ultra66 的硬盘时，建 议 使用 80 线的专用扁平电

缆(IDE 电缆有红色标示的为第一脚)。

其管脚定义如下表：

IDE1

管脚 信号名称 管脚

1 Reset IDE 2 Ground
3 Data 7 4 Data 8
5 Data 6 6 Data 9
7 Data 5 8 Data 10
9 Data 4 10 Data 11

11 Data 3 12 Data 12
13 Data 2 14 Data 13
15 Data 1 16 Data 14
17 Data 0 18 Data 15
19 Ground 20 Key
21 DRQ0 22 Ground
23 IOW 24 Ground
25 IOR 26 Ground
27 IOCHRDY 28 Host ALE
29 DACK0 30 Ground
31 IRQ14 32 No connect
33 Address 1 34 No connect
35 Address 0 36 Address 2
37 Chip select 0
39 Activity 40 Ground

38 Chip select 1

信号名称

注：中断请求：IDE1 用 IRQ14，IDE2 用 IRQ15；
DMA请求/响应：IDE1用DRQ0/DACK0，IDE2用DRQ1/DACK1。

- 8 - NET-1711VD4N

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第二章 安装说明

并口与串口

并口：

一个标准的26针并行接口，可依据您的需求用来连接并行接口外设。

LPT1

管脚

1
2
3
4
5
6
7
8

9
10
11
12
13

信号名称 管脚 信号名称

Line printer strobe
PD0, parallel data 0
PD1, parallel data 1
PD2, parallel data 2
PD3, parallel data 3
PD4, parallel data 4
PD5, parallel data 5
PD6, parallel data 6
PD7, parallel data 7

ACK, acknowledge

Busy

Paper empty

Select

14
15
16
17
18
19
20
21
22
23
24
25
26

AutoFeed

Error

Initialize

Select
Ground
Ground
Ground
Ground
Ground
Ground
Ground
Ground

AutoFeed

串口

本 CPU 卡提供两个串行通讯口，一组标准的 2×5 针盒式接口则需要

用转换电缆（10 芯转 9 芯）固定到机箱上才能与外部设备连接。一组为

RS-232 串行通信接口，它是一个 RJ-45 接口。这些接口可以连接具有
RS-232 标准接口的鼠标、调制解调器、数码相机等设备。

NET-1711VD4N - 9 -

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

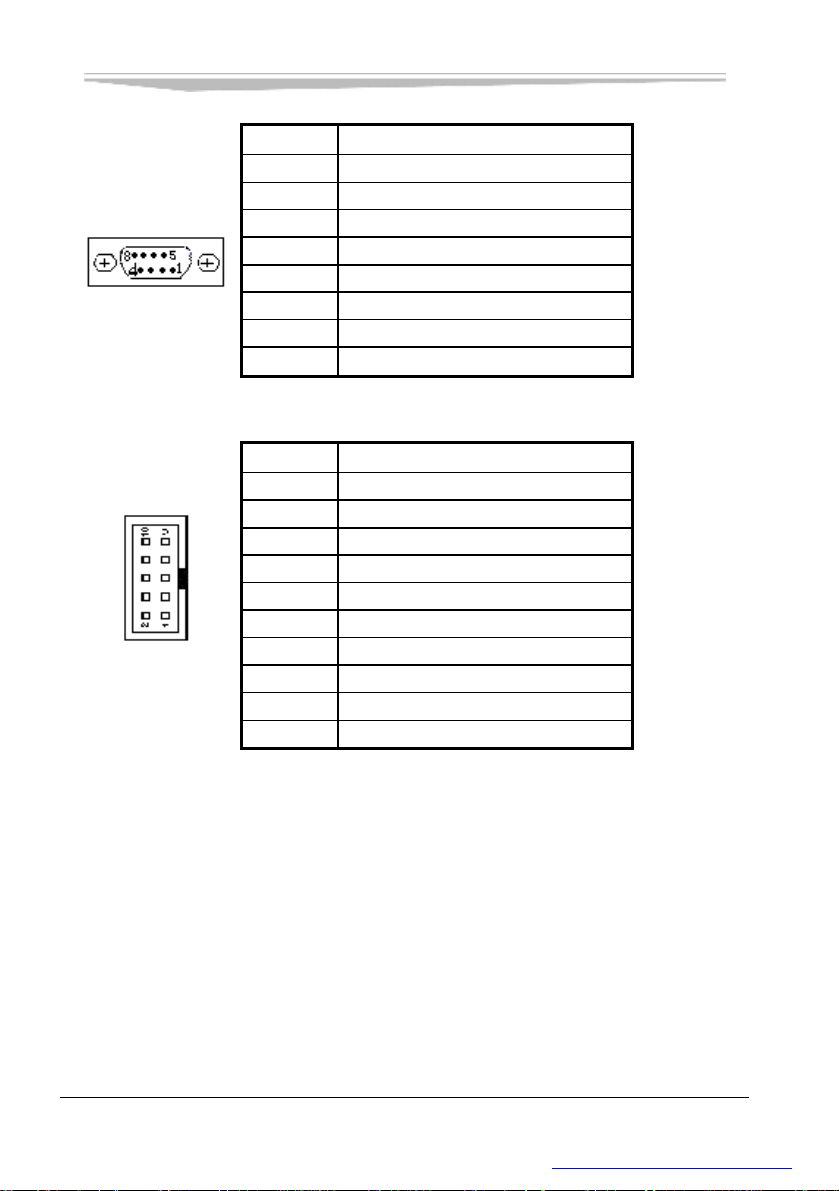

COM1

COM2

显示接口

第二章 安装说明

管脚 信号名称

1 RTS,请求发送
2 DTR,数据终端准备好
3 TXD,传输数据
4 GND,地
5 GND,地
6 RXD,接收数据
7 DSR,数据设备准备好
8 CTS,清发送

管脚 信号名称

1 DCD,数据运载检测
2 RXD,接收数据
3 TXD,传输数据
4 DTR,数据终端准备好
5 GND,地
6 DSR,数据设置准备好
7 RTS,请求发送
8 CTS,清发送
9 RI,响铃指示

10 未用

VGA1显示接口需要用（16针转15针D型头CRT显示器显示连接电缆）转

换电缆连接所有标准VGA接口的显示器。

- 10 -

NET-1711VD4N

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第二章 安装说明

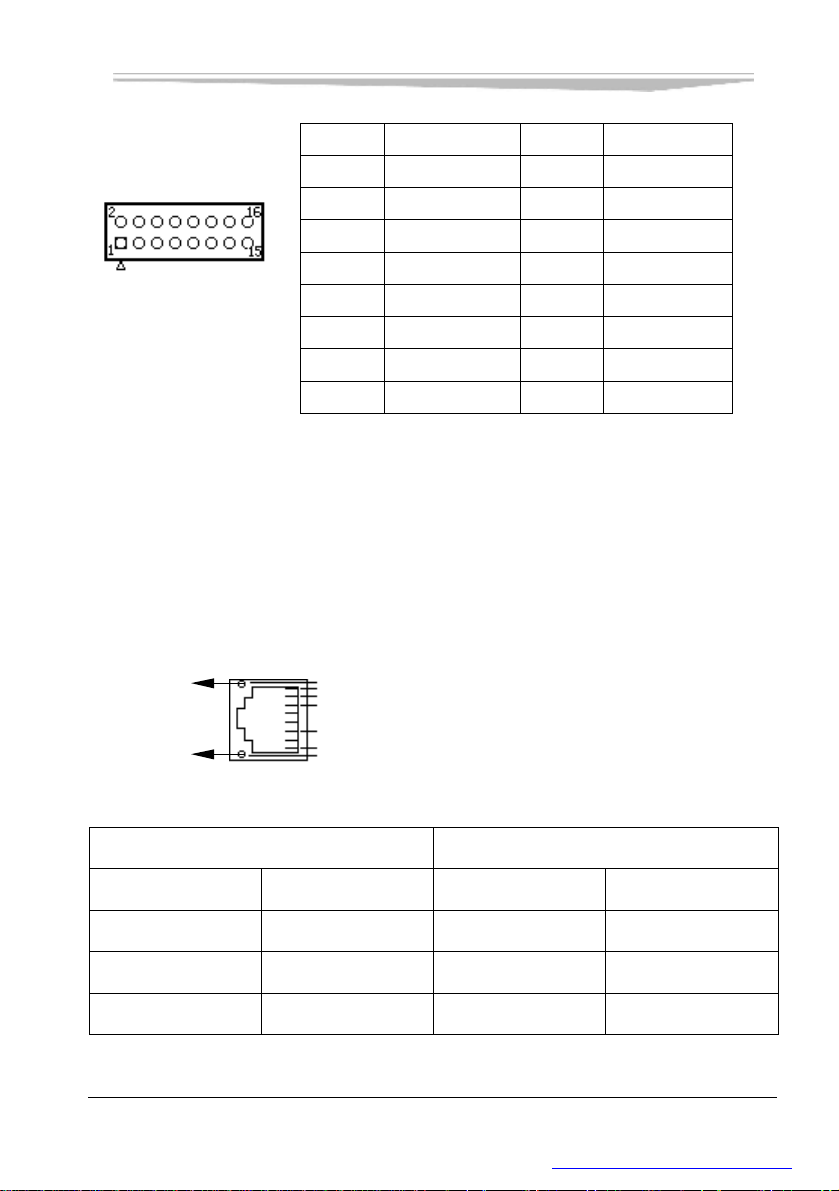

LED2

LED1

管脚 信号名称 管脚 信号名称

1 RED 9 HSYNC
2 GND 10 VCC5
3 VCC5 11 VCC5
4 GREEN 12 VSYNC
5 GND 13 GND

VGA1

6 DDCDATA 14 GND
7 BLUE 15 DDCCLK
8 GND 16 NC

网络接口

此板有四个10/100/1000Mbps以太网接口。四个网口(LAN1 LAN2 LAN3

LAN4)分别一一对应四个外接LED灯（J1,J2,J3,J4）的状态。其中只有LAN4

具有唤醒功能，其它三个都没有此功能。以下给出了它的管脚安排和相应

的输入插座。请参考以下每一个LED的状态描述：

ACTLED
TD+(pin#1)
TD-(pin#2)

RD+(pin#3)
RD-(pin#6)

LILED

TD+,TD-：正/负发送数据信号。
RD+,RD-：正/负接收数据信号。

LED灯状态描述：

LED1 LED2

状态 功能设置 状态 功能设置
OFF Link 10Mbps Green Link up
Green Link 100Mbps Blinking Activity
Yellow Link 1000Mbps

NET-1711VD4N - 11 -

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

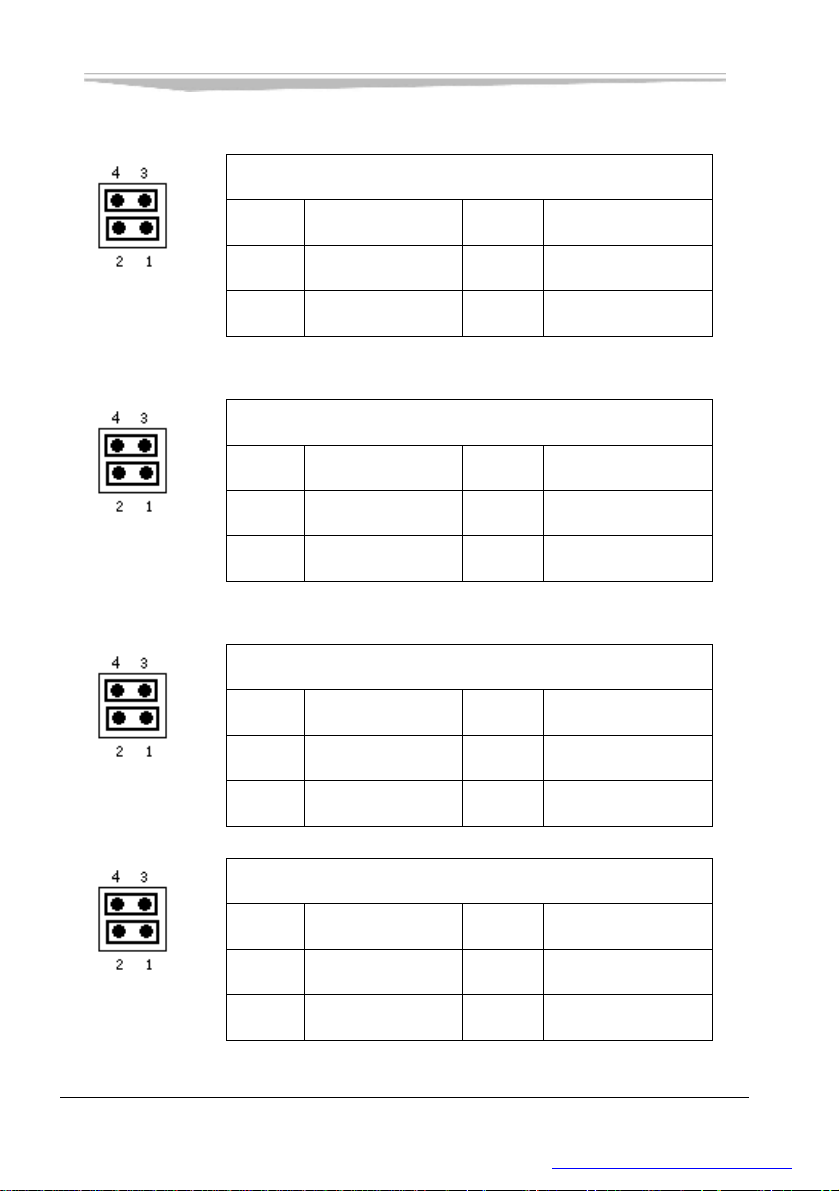

J1,J2,13,J4 设置说明：

管脚 设置 管脚 功能

第二章 安装说明

LAN1-J1

1 LAN1-ACTIVETY

3 VCC3

J1

2 LAN1-LINK_UP

4 LAN1-LINK1000M

LAN2-J2

管脚 设置 管脚 功能

1 LAN2-ACTIVETY

3 VCC3

J2

2 LAN2-LINK_UP

4 LAN2-LINK1000M

LAN3-J3

管脚 设置 管脚 功能

1 LAN3-ACTIVETY

3 VCC3

J3

2 LAN3-LINK_UP

4 LAN3-LINK1000M

LAN4-J4

管脚 设置 管脚 功能

1 LAN4-ACTIVETY

3 VCC3

J4

- 12 -

2 LAN4-LINK_UP

NET-1711VD4N

4 LAN4-LINK1000M

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第二章 安装说明

CF 卡

COMPACT FLASH 卡是一种快速存储器，体积很小，使用方便，存储量

随所用的卡变化，如 1M，256M 等。CF 卡插入时只能以一个方向插入（我
公司主板 CF 卡一般在板背面：用虚线表示，图标示为 CF1）。

管 脚

1 GND 26 NC
2 IDESD3 27 IDESD11
3 IDESD4 28 IDESD12
4 IDESD5 29 IDESD13
5 IDESD6 30 IDESD14
6 IDESD7 31 IDESD15
7 IDESCS0X 32 IDESCS1X
8 GND 33 NC
9 GND 34 IDESIORX

10 GND 35 IDESIOWX
11 GND 36 VCC3V
12 GND 37 IDESINTR
13 VCC3V 38 VCC3V
14 GND 39 GND
15 GND 40 NC
16 GND 41 IDESRSTX
17 GND 42 IDESIORDY
18 IDESA2 43 NC
19 IDESA1 44 VCC3V
20 IDESA0 45 HDDLED
21 IDESD0 46 NC
22 IDESD1 47 IDESD8
23 IDESD2 48 IDESD9
24 IOCS16X 49 IDESD10
25 NC 50 GND

信号名称 管 脚

信号名称

PCI 接口

管脚定义如下(图标示为PCI1)：

NET-1711VD4N - 13 -

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第二章 安装说明

管脚 信号名称 管脚 信号名称 管脚 信号名称 管脚 信号名称

1

8

GND
VCC+12V
VCC+5V
VCC+5V
VCC+5V
PIRQF#
PIRQB#
VCC+5V
PM_CLKRUN#
VCC+5V
Null
GND
GND
VCC3.3SB
PCI_RST#
VCC+5V
PCI_GNT#0
GND
PCI_PME#
PCI_AD30
VCC+3.3V
PCI_AD28
PCI_AD26
GND
PCI_AD24
PCI_AD30
VCC+3.3V
PCI_AD22
PCI_AD20
GND

31

38

57
58

PCI_AD18
PCI_AD16
VCC+3.3V
PCI_FRAME#
GND
PCI_TRDY#
GND
PCI_STOP#
VCC+3.3V
SMB_CLK
SMB_DATA
GND
PCI_PAR
PCI_AD15
VCC+3.3V
PCI_AD13
PCI_AD11
GND
PCI_AD9
PCI_C/BE#0
VCC+3.3V
PCI_AD6
PCI_AD4
GND
PCI_AD2
PCI_AD0
VCC+5V
PCI_REQ64#
VCC+5V
VCC+5V

61

67

70

87

VCC-12V
GND
GND
Null
VCC+5V
VCC+5V
PIRQG#
PIRQD#
GND
Null
GND
GND
GND
SERIRQ
GND
CLK_PC1_S
GND
PC1_REQ#0
VCC+5V
PC1_AD31
PC1_AD29
GND
PC1_AD27
PC1_AD25
VCC+3.3V
PC1_C/BE#
PC1_AD23
GND
PC1_AD21
PC1_AD19

91

97

VCC+3.3V
PC1_AD17
PC1_C/BE#2
PC1_AD23
PC1_IRDY#
VCC+3.3V
PC1_DEVSEL#
GND
PC1_PLOCK#
PC1_PERR#
VCC+3.3V
PC1_SERR#
VCC+3.3V
PC1_C/BE#1
PC1_AD14
GND
PC1_AD12
PC1_AD10
GND
PC1_AD8
PC1_AD7
VCC+3.3V
PC1_AD5
PC1_AD3
GND
PC1_AD1
VCC+5V
PC1_ACK64#
VCC+5V
VCC+5V

- 14 -

NET-1711VD4N

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第二章 安装说明

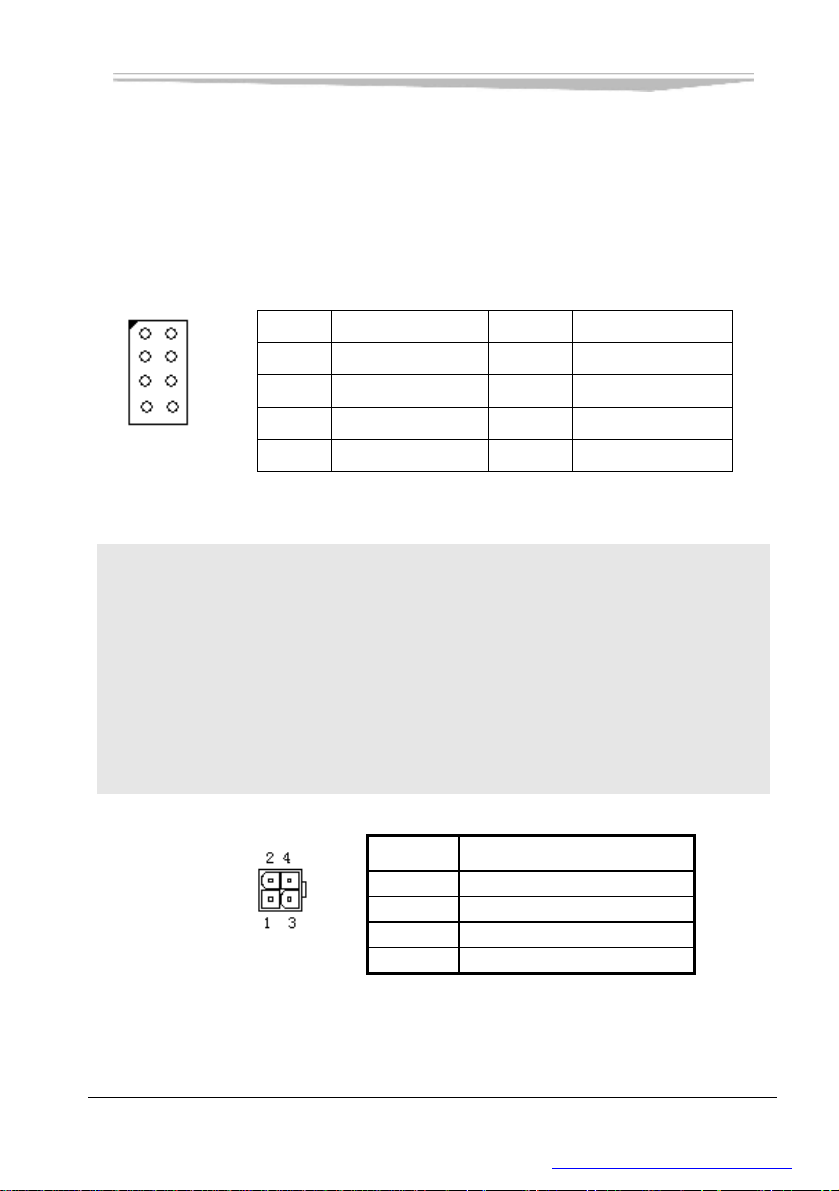

键盘与鼠标接口

这是一个键盘和鼠标合用的 8 脚插座,需要使用随本 CPU 卡配置的

PS/2 一转二键盘鼠标电缆才能同时连接键盘和鼠标。

如果您使用 PS/2 鼠标，系统会自动检测并且分配 IRQ12 给 PS/2 鼠标
使用。如果系统并无检测到 PS/2 鼠标的使用，则 IRQ12 可以给扩展卡使
用。

管脚

信号名称 管脚 信号名称
1 KB_DATA 5 KB_GND
2 MS_DATA 6 MS_GND

KM1

3 KB_CLK 7 VCC5
4 MS_CLK 8 VCC5

电源接口
注意：

Ø 为确保 CPU卡不被损坏，在 CPU 卡上电之前务必使用随 CPU 卡附带的

1 条 12V(4P 转 2*2P 标准接口)电源转接电缆线将 CPU 卡的 PW2(+12V
电源座)与电源的 4P 电源线相连接，或将 P4 电源上的专用电源线与
PW2 相连接，以满足 CPU 卡有足够的电源供电。

Ø 使用 ATX 电源供电，事先应将 AC 交流电（110/220V）拔去，再将

ATX 电源插头紧密的插入 ATX 电源插座，并接好其他相关配件才可
以将 AC 交流电（110/220V）插入交流电源插座。

ATX2

管脚

1 GND
2 GND
3 +12V
4 +12V

信号名称

NET-1711VD4N - 15 -

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第二章 安装说明

管脚

1 +3.3V 11 +3.3V
2 +3.3V 12 -12V

信号名称 管脚 信号名称

3 GND（地） 13 GND（地）
4 +5V 14 PS-ON(电源开

关控制)

5 GND（地） 15 GND（地）
6 +5V 16 GND（地）
7 GND（地） 17 GND（地）

ATX1

8 Power Good 18 -5V
9 +5V SB( 后 备

+5V)

19 +5V

10 +12V 20 +5V

风扇接口

本 CPU 卡提供两组标准风扇插座（ FAN1（CPU 风扇）、FAN2（机箱风扇））。
使用风扇插座时要注意以下三点：

Ø 风扇电流不大于 350 毫安（4.2 瓦，12 伏特）。
Ø 请确认风扇接线和本插座的接线是否相符。电源线（通常为红色）在中

间位置。另外就是地线（通常为黑色）和风扇转速输出脉冲信号线（其

它颜色）。有些风扇没有转速检测，但该引线却有高达 12V 的输出，会
损坏 CPU 卡，这是非标准接线。建议使用带转速检测风扇。

Ø 将风扇气流调整成能将热量排出的方向。

管脚

信号名称

1 地
2 +12V

FAN1、FAN2

3 转速脉冲

- 16 -

NET-1711VD4N

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

状态指示接口

FP1 管脚定义如下：

FP2 管脚定义如下：

FP3 管脚定义如下：

管脚 信号名称 管脚 信号名称

第二章 安装说明

1
3
5

Power Button

GND

IDE LED -

管脚 信号名称

1 Speaker out
2 NC
3 GND
4 +5V

管脚 信号名称

1 Power LED +
2 NC
3 GND

2
4
6

VCC5SB

RESET

IDE LED +

NET-1711VD4N - 17 -

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第三章 BIOS 功能简介

第 三 章
BIOS 功能简介

NET-1711VD4N主板BIOS相关功能简介请参照我公司的《AMI BIOS设置

指南》。

- 18 -

NET-1711VD4N

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

附录

附 录

驱动程序的安装

驱动程序的安装方法有两种：

Ø 自动安装：大部分驱动程序的安装都能通过单键点击自动安装。

Ø 手动安装：在相关的产品目录下存在一“Readme.txt”文件，内有详

细的驱动程序路径说明，用户可照此进行操作。版本升级所致的驱动
路径变动恕不另行通知用户，请 参考随机所附光盘相关产品“Readme.txt”

文件）。

Watchdog 编程指引

本 CPU 卡提供一个可按分或按秒计时的，最长达 255 级的可编程看

门狗定时器(以下简称 WDT)。通过编程，WDT 超时事件可用来将系统复
位或者产生一个可屏蔽中断。

以下用 C 语言形式描述了 WDT 的编程。必须注意：在对 WDT 进行

操作之前，需先进入 WDT 编程模式；在结束对 WDT 的操作之后，退出 WDT。
对 WDT 的编程需遵循以下步骤：

Ø 设置WDT工作方式
Ø 启动WDT/关闭WDT

⑴ 进入WDT编程模式

outportb(0x2e,0x87); //进入WDT编程模式
outportb(0x2e,0x87);
outportb(0x2e,0x07);
outportb(0x2f,0x08);

NET-1711VD4N - 19 -

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

附录

⑵ 设置WDT工作方式
a.配置WDT成复位工作方式

outportb(0x2e,0x2b);
outportb(0x2f,0x00);
outportb(0x2e,0xf7);
outportb(0x2f,0x00);

b.配置WDT成中断工作方式

outportb(0x2e,0x2b);
outportb(0x2f,0x10);
outportb(0x2e,0xf7); //选择WDT中断号
outportb(0x2f,IRQ_RESOURCE);
其中,IRQ_RESOURCE =0: 禁止使用任何中断

=1: IRQ7
=2: IRQ9
=3: IRQ10
=4: IRQ11
=5: IRQ14
=6: IRQ15
=7: IRQ5

注：此处使用的中断不支持共享，不能与系统中其它设备的中断相同。

⑶ 选择WDT按分或按秒计时
a.选择WDT按分计时用以下语句：

;假定已处于WDT编程状态
outportb(0x2e,0xf5); //选择按分计时
outportb(0x2f,0x08);

- 20 -

NET-1711VD4N

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

附录

b.选择WDT按秒计时以下语句：

;假定已处于WDT编程状态
outportb(0x2e,0xf5); //选择按秒计时
outportb(0x2f,0);

⑷ 启动/禁止WDT

;假定已处于WDT编程状态
outportb(0x2e,0xf6); //写入预设的时间TIME-OUT-VALUE
outportb(0x2f,TIME-OUT-VALUE);

注意：TIME-OUT-VALUE的取值范围从1到255，计时单位为“分”或

“秒”。如果TIME-OUT-VALUE为零，则禁止WDT。TIME-OUT-VALUE
为任何非零值都将启动WDT。

⑸ 退出WDT编程模式

outportb（0x2e,0xaa）;

NET-1711VD4N - 21 -

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

附录

I/O 口地址映射表

系统I/O地址空间总共有64K，每一外围设备都会占用一段I/O地址空
间。下表给出了本CPU卡部分设备的I/O 地址分配，由于PCI设备（如PCI
网卡）的地址是由软件配置的，表中没有列出。

Address Device Description

000h - 00Fh DMA Controller #1
020h - 021h Interrupt Controller #1
040h - 043h Timer
060h - 064h Keyboard Controller
070h - 07Fh Real Time Clock, NMI
080h - 09Fh DMA Page Register
0A0h - 0A1h Interrupt Controller #2
0C0h - 0DFh DMA Controller #2
0F0h - 0FFh Math Coprocessor
170h - 177h Secondary IDE
1F0h - 1F7h Primary IDE
278h - 27Fh Parallel Port #2(LPT2)
295h - 296h Hardware Monitor
2F8h - 2FFh Serial Port #2(COM2)
376h Secondary IDE (dual FIFO)
378h - 37Fh Parallel Port #1(LPT1)
3B0h - 3DFh VGA Controller
3F0h - 3F1h Super I/O chip
3F6h Primary IDE (dual FIFO)
3F8h - 3FFh Serial Port #1(COM1)

- 22 -

NET-1711VD4N

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

附录

IRQ 中断分配表

系统共有15个中断源，有些已被系统设备独占。只有未被独占的中断

才可分配给其他设备使用。ISA设备要求独占使用中断；只有即插即用ISA

设备才可由BIOS或操作系统分配中断。而多个PCI设备可共享同一中断，
并由BIOS或操作系统分配。下表给出了本CPU卡部分设备的中断分配情
况，但没有给出PCI设备所占用的中断资源。

Level Function

IRQ0 System Timer Output
IRQ1 Keyboard
IRQ2 Interrupt Cascade
IRQ3 Serial Port #2
IRQ4 Serial Port #1
IRQ5 ACPI IRQHolder for PCIIRQ Streering
IRQ7 Parallel Port #1
IRQ8 Real Time Clock
IRQ9 SCIIRQ Used by ACPIbus
IRQ10 Reserved
IRQ11 Reserved
IRQ12 Reserved
IRQ13 80287
IRQ14 Primary IDE
IRQ15 Secondary IDE

欲获更多信息请访问研祥网站：http://www.evoc.com

NET-1711VD4N - 23 -

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
