Page 1

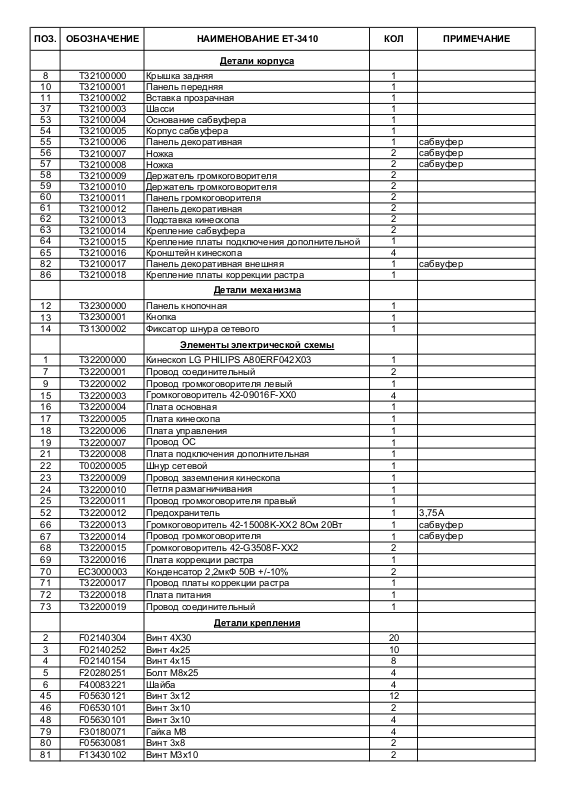

ПОЗ. ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЕ ET-3410 КОЛ ПРИМЕЧАНИЕ
р
р
розр
уфер
рпу
ра
р
р
р
р
р
р
ра
р
й
р
р
р
ра
Детали корпуса
8
10
11
37
53
54
55
56
57
58
59
60
61
62
63
64
65
82
86
12 T32300000
13
14 T31300002
1 T32200000
7 T32200001
9 T32200002
15 T32200003
16 T32200004
17 T32200005
18 T32200006
19 T32200007
21 T32200008
22 T00200005
23 T32200009
24 T32200010
25 T32200011
52 T32200012
66 T32200013
67 T32200014
68 T32200015
69 T32200016
70 EC3000003
71 T32200017
72 T32200018
73 T32200019
2 F02140304 Винт 4Х30 20
3 F02140252 Винт 4х25 10
4 F02140154 Винт 4х15 8
5 F20280251 Болт М8х25 4
6 F40083221 Шайба 4
45 F05630121 Винт 3х12 12
46 F06530101 Винт 3х10 2
48 F05630101 Винт 3х10 4
79 F30180071 Гайка М84
80 F05630081 Винт 3х82
81 F13430102 Винт М3х10 2
T32100000 К
T32100001 Панель пе
T32100002 Вставка п
T32100003 Шасси
T32100004 Основание сабв
T32100005 Ко
T32100006 Панель деко
T32100007 Ножка
T32100008 Ножка
T32100009 Де
T32100010 Де
T32100011 Панель г
T32100012 Панель деко
T32100013 Подставка кинескопа
T32100014 К
T32100015 К
T32100016 К
T32100017 Панель деко
T32100018 К
T32300001 Кнопка
ышка задняя 1
едняя
ачная
с сабвуфе
ативная
жатель громкоговорителя
жатель громкоговорителя
омкоговорителя
ативная
епление сабвуфе
епление платы подключения дополнительно
онштейн кинескопа
ативная внешняя
епление платы коррекции раст
Детали механизма
Панель кнопочная
Фиксатор шнура сетевого
Элементы электрической схемы
Кинескоп LG PHILIPS A80ERF042X03
Провод соединительный
Провод громкоговорителя левый
Громкоговоритель 42-09016F-XX0
Плата основная
Плата кинескопа
Плата управления
Провод ОС
Плата подключения дополнительная
Шнур сетевой
Провод заземления кинескопа
Петля размагничивания
Провод громкоговорителя правый
Предохранитель
Громкоговоритель 42-15008K-XX2 8Ом 20Вт
Провод громкоговорителя
Громкоговоритель 42-G3508F-XX2
Плата коррекции растра
Конденсатор 2,2мкФ 50В +/-10%
Провод платы коррекции растра
Плата питания
Провод соединительный
Детали крепления
1
1
1
а
1
1
1 сабвуфер
2 сабвуфер
2 сабвуфер
2
2
2
2
2
2
1
4
1 сабвуфер
1
1
1
1
1
2
1
4
1
1
1
1
1
1
1
1
1
3,75А
1
сабвуфер
1
сабвуфер
1
2
1
2
1
1
1
Page 2
Аксессуары
26
27
20
28 T32400001 Шильдик 1
29 T32400002
30
32
34 T06400002
35
36
50
74
75
76
77
78
83
38
39
40
41
42 T32500004
43
44
84
85
T32900000 Пульт дистанционного управления
EG0000000
T02400003 Подставка громкоговорителя
T00400010 Прокладка
T32400003 Логотип
T32400004 Переходник кнопки
T32400005 Стикер audio-video
T32400006 Руководство по эксплуатации
T00400002 Прокладка
T02400005 Шайба неметаллическая
T32400008 Демпфер громкоговорителя
T32400009 Пружина кнопки
T01400002 Ограничитель
T32400011 Прокладка уплотнительная
T32500000 Вкладыш упаковочный верхний левый
T32500001 Вкладыш упаковочный верхний правый
T32500002 Вкладыш упаковочный нижний левый
T32500003 Вкладыш упаковочный нижний правый
T32500005 Пакет упаковочный
T32500006 Пакет полиэтиленовый
T32500007 Поддон упаковки
T30500002 Ручка упаковки
Элемент питания R06 AAA
Прочее
Стикер 1
Пружина 2
Элементы упаковки
Коробка 1
16
1
2
8
красная
8
1
1
1
1
черная
4
8
1
4
8
1
1
1
1
1
1
1
6
Page 3
Т Е Л Е В И З О Р Ц В Е Т Н О ГО И ЗО БР А Ж Е Н И Я МОДЕЛЬ ЕТ-3410
( PA L S E C A M B/G D/K A V - N T S C )
Page 4
Руководство по настройке телевизора
МОДЕЛЬ ET- 3410
Системы: PAL/SECAM BG/DK/I, NTSC
1 СЕРВИСНЫЙ РЕЖИМ.........................................................................................2
2 СЕРВИСНОЕ МЕНЮ............................................................................................2
КНОПКА «0» - МЕНЮ РЕГУЛИРОВКИ БАЛАНСА БЕЛОГО. ........................................... 2
КНОПКА «1» - МЕНЮ НАСТРОЙКИ ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ
ИЗОБРАЖЕНИЯ ПО ВЕРТИКАЛИ В СИСТЕМЕ
КНОПКА «2» - МЕНЮ НАСТРОЙКИ ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ
ИЗОБРАЖЕНИЯ ПО ГОРИЗОНТАЛИ В СИСТЕМЕ
КНОПКА «3» - МЕНЮ 1 НАСТРОЙКИ ПАРАМЕТРОВ ИЗОБРАЖЕНИЯ. ........................4
КНОПКА «4» - МЕНЮ 2 НАСТРОЙКИ ПАРАМЕТРОВ ИЗОБРАЖЕНИЯ. ........................5
КНОПКА «5» - МЕНЮ НАСТРОЙКИ ЧЁТКОСТИ ИЗОБРАЖЕНИЯ..................................5
КНОПКА «6» - СИСТЕМНЫЕ ПАРАМЕТРЫ (НЕ ИЗМЕНЯТЬ!). ......................................5
КНОПКА «7» - НАСТРОЙКА AGC И ПАРАМЕТРОВ ИЗОБРАЖЕНИЯ............................6
КНОПКА «8» - МЕНЮ НАСТРОЙКИ ЗВУКА. ................................................................6
КНОПКА «9» - МЕНЮ НАСТРОЙКИ ЗВУКА. ................................................................6
КНОПКА «CALENDAR» - СИСТЕМНЫЕ ПАРАМЕТРЫ (ИЗМЕНЯТЬ НЕ
РЕКОМЕНДУЕТСЯ
КНОПКА «NOTEBOOK» - СИСТЕМНЫЕ ПАРАМЕТРЫ (ИЗМЕНЯТЬ НЕ
РЕКОМЕНДУЕТСЯ
КНОПКА «GAME» - СИСТЕМНЫЕ ПАРАМЕТРЫ (ИЗМЕНЯТЬ НЕ РЕКОМЕНДУЕТСЯ)... 7
)......................................................................................................7
)......................................................................................................7
PAL / NTSC. .........................................3
PAL / NTSC. .....................................3
3 ПРОВЕРКА И РЕГУЛИРОВКА НАПРЯЖЕНИЯ +130 В ( В+)....................8
4 РЕГУЛИРОВКА ФОКУСА, УСКОРЯЮЩЕГО НАПРЯЖЕНИЯ И
ЯРКОСТИ
5 НАСТРОЙКА БАЛАНСА БЕЛОГО ...................................................................8
6 НАСТРОЙКА ГЕОМЕТРИИ ИЗОБРАЖЕНИЯ .............................................. 9
6.1 НАСТРОЙКА ГЕОМЕТРИИ ИЗОБРАЖЕНИЯ (PAL) ..................................................9
6.2 НАСТРОЙКА ГЕОМЕТРИИ ИЗОБРАЖЕНИЯ (NTSC) .............................................10
7 РЕГУЛИРОВКА СТАБИЛЬНОСТИ РАЗМЕРА КАРТИНКИ ПРИ
ИЗМЕНЕНИИ ЯРКОСТИ ЭКРАНА
7.1 РЕГУЛИРОВКА СТАБИЛЬНОСТИ РАЗМЕРА КАРТИНКИ ПРИ ИЗМЕНЕНИИ
ЯРКОСТИ ЭКРАНА
7.2 РЕГУЛИРОВКА СТАБИЛЬНОСТИ РАЗМЕРА КАРТИНКИ ПРИ ИЗМЕНЕНИИ
ЯРКОСТИ ЭКРАНА
....................................................................................................................8
....................................................................11
(PAL).......................................................................................... 11
(NTSC 60ГЦ)..............................................................................11
1
Page 5
Сервисный режим
1
Сервисный режим (режим “D”) предназначен для настройки
и регулировки параметров телевизора, например, при замене
микросхемы памяти (IC 001), кинескопа.
Вход в сервисный режим: включить телевизор, нажать
кнопку VOLUME (уменьшение громкости) на панели телевизора и
снизив громкость до минимального уровня, не отпуская её, нажать
кнопку DISPLAY на пульте дистанционного управления. В верхней
части экрана появится
Для выхода из сервисного режима необходимо выключить
телевизор кнопкой STANDBY пульта ДУ.
символ (D).
2 Сервисное меню
Выбор регулируемого параметра производится с пульта ДУ –
кнопками ▲▼. Изменение значения выбранного параметра
производится с пульта ДУ кнопками ◄►.Выбор групп параметров
производится с пульта ДУ – кнопками (0 – 9) , CALENDAR,
NOTEBOOK, GAME.
Описание меню настроек приведены в таблицах ниже.
В скобках указаны значения, которые могут быть изменены в
процессе регулировок. Значения параметров, приведённые без
скобок , изменению не подлежат!
Все регулировки должны производиться в строгом
соответствии с разделами 3-7.
Кнопка «0» - меню регулировки баланса белого.
Настройка Описание
R CUT Предел красного (80)
G CUT Предел зелёного (80)
B CUT Предел синего (80)
G DRV Регулировка зелёного (40)
B DRV Регулировка синего (40)
2
Page 6
Г
Кнопка «1» - меню настройки геометрических
параметров изображения по вертикали в системе PAL
/ NTSC.
Настройка Описание
HIT Размер по вертикали PAL 50Гц (17)
VP50 Позиция по вертикали PAL 50Гц (07)
VLIN Линейность по вертикали PAL 50Гц (0A)
VCS S-корректировка по вертикали PAL 50Гц (09)
VBLK V BLK Старт / Стоп (00)
VCEN V Центровка (24)
OSDH Позиция экранного меню по вертикали PAL 50Гц (1
DPC43 Коррекция в режиме EXPAND 4:3 PAL 50Гц (00)
HITS Размер по вертикали NTSC 60Гц (11)
VP60 Позиция по вертикали NTSC 60ГЦ (02)
VLIS Линейность по вертикали NTSC 60Гц (0A)
VSS S-корректировка по вертикали NTSC 60Гц (08)
OSDHS Позиция экранного меню по вертикали NTSC (1D)
DPC43S Коррекция в режиме EXPAND 4:3 NTSC (27)
Кнопка «2» - меню настройки геометрических
параметров изображения по горизонтали в системе
PAL / NTSC.
Настройка Описание
HPOS Позиция по горизонтали PAL 50Гц (09)
DPC Коррекция вертикальных линий с левой и правой
стороны экрана PAL 50Гц (20)
KEY Коррекция вертикальных линий с левой и правой
стороны экрана PAL 50Гц (1B)
WID Коррекция размера по горизонтали (09)
ECCT Коррекция вертикальных линий с левой и правой
стороны экрана PAL 50Гц (09)
ECCB Коррекция вертикальных линий с левой и правой
стороны экрана PAL 50Гц (09)
VEHT Регулировка стабильности размера картинки по
вертикали при изменении яркости экрана PAL 50
(05)
3
Page 7
HEHT Регулировка стабильности размера картинки по
C
горизонтали при изменении яркости экрана PAL
50Гц (02)
HPS Позиция по горизонтали NTSC 60Гц (10)
DPCS Коррекция вертикальных линий с левой и правой
стороны экрана NTSC 60Гц (1F)
KEYS Коррекция вертикальных линий с левой и правой
стороны экрана NTSC 60Гц (1F)
WIDS Размер по горизонтали (22)
ECCTS Коррекция вертикальных линий с левой и правой
стороны экрана NTSC 60Гц (0E)
ECCВS Коррекция вертикальных линий с левой и правой
стороны экрана NTSC 60Гц (10)
VEHTS
HEHTS
Регулировка стабильности размера картинки по
вертикали при изменении яркости экрана NTSC
60Гц.
Регулировка стабильности размера картинки по
горизонтали при изменении яркости экрана NTS
60Гц.
Кнопка «3» - меню 1 настройки параметров изображения.
Настройка Описание
CNTX Максимальный контраст (5A)
CNTN Минимальный контраст (07)
BRTX Максимальная яркость (20)
BRTN Минимальная яркость (1D)
COLX Максимальная цветность ( 3F)
COLN Минимальная цветность (00)
TNTX Максимальный уровень тона в NTSC (42)
TNTN Минимальный уровень тона в NTSC (28)
4
Page 8
Кнопка «4» - меню 2 настройки параметров изображения.
Настройка Описание
BRTC 50% яркость (45)
COLC 50% цветность (57)
COLS Уровень цветности для SECAM (47)
COLP Уровень цветности для PAL (F0)
SCOL Суб. цветность (0 4)
SCNT Суб. контраст (0 F)
CNTC 50% контраст (40)
TNTC 50% тона (NTSC) (48)
Кнопка «5» - меню настройки чёткости изображения.
Настройка Описание
ST3 50% чёткость в системе 3.58 NTSC (TV) (20)
SV3 50% чёткость в системе 3.58 NTSC (AV) (20)
ST4 50% чёткость в системе 4.43 (TV) (20)
SV4 50% чёткость в системе 4.43 (AV) (20)
SVD 50% чёткость в DVD (15)
ASSH Асимметрия чёткости (04)
SHPX Максимальная чёткость (3F)
SHPN Минимальная чёткость (1A)
Кнопка «6» - системные параметры (не изменять!).
Параметр Значение
OPT 37
FLGO 0А
FLG1 6A
STBY 42
HD DELAY 0С
MODE 0 86
MODE 1 95
MODE 2 0C
5
Page 9
Кнопка «7» - настройка AGC и параметров
м
изображения.
Настройка Описание
RFAGC Настройка AGC (1А)
SBY Настройка цветности в системе SECAM (08)
SRY Настройка цветности в системе SECAM (08)
BRTS Яркость для SECAM (0D)
TXCX Интенсивность экранного меню при максимально
контрасте (1F)
RGCN Интенсивность экранного меню при минимальном
контрасте (00)
MUTT (20)
STAT (60)
SECD SECAM MODE (08)
Кнопка «8» - меню настройки звука.
Настройка Описание
V01 Уровень громкости на 1% (3A)
V25 Уровень громкости на 25% (B5)
V50 Уровень громкости на 50% E6
V100 Уровень громкости на 100% EB
BASC (40)
BASX 48
TREC (40)
WOFC (36)
AVC (06)
Кнопка «9» - меню настройки звука.
NEWS (14)
SPACES (5А)
NEWT (14)
SPACET (5А)
WOFF (00)
B01 1C
B25 3A
B50 74
6
Page 10
Кнопка «CALENDAR» - системные параметры
(изменять не рекомендуется).
Параметр Значение
SVM 05
SVM1 05
SVM2 05
SVM3 05
PYNX 28
PYNN 15
PYXS 22
PYNS 04
Кнопка «NOTEBOOK» - системные параметры
(изменять не рекомендуется).
Параметр Значение
CLTO 4B
CLTM 4C
CLVO 4D
CLVD 48
ABL 27
DCBS 33
DEF 01
COM1 84
Кнопка «GAME» - системные параметры (изменять не
рекомендуется).
Параметр Значение
OSD1 (2В)
OSDF1 (63)
OSD2 (1С)
OSDF2 (63)
HAFC (09)
NOIS (01)
UCOM (00)
7
Page 11
3 Проверка и регулировка напряжения +130 В ( В+)
3.1 Включить питание телевизора (напряжение питающей сети
должно быть (220±5)В).
3.2 Подать на антенный вход стандартный тестовый сигнал
«цветные полосы».
3.3 Кнопкой “ PICTURE.” на пульте ДУ выбрать режим настроек
изображения СТАНДАРТ.
3.4 Установить на выводе (+) конденсатора C411 с помощью
VR824 напряжение (130±0.5)В.
4
Регулировка фокуса, ускоряющего напряжения и
яркости
4.1 Подать сигнал «сетка» с генератора TV сигналов.
4.2 Войти в сервисный режим.
4.3 Нажать кнопку «MUTE» на пульте ДУ, при этом изображение
свернется в горизонтальную линию.
4.4 Регулятором «SCREEN» (Т402) довести интенсивность
свечения линии до минимальной видимости.
4.5 Нажать кнопку «MUTE» пульта ДУ для восстановления
растра.
4.6 Регулятором «FOCUS» (Т
чёткости изображения.
4.7 Подать сигнал (полосы градации яркости) с генератора TV
сигналов. Нажать кнопку (4) на пульте ДУ. Выбрать параметр
BRTC и, изменяя его значение, добиться видимости границы
второй полосы в 8 – уровневой шкале серого .
402) добиться максимальной
5 Настройка баланса белого
5.1 Подключить тестер баланса белого, согласно его инструкции
по эксплуатации, к телевизору.
5.2 Кнопкой “PICTURE.” на пульте ДУ установить режим настроек
изображения СТАНДАРТ.
8
Page 12
5.3 Войти в сервисный режим. Установить датчик анализатора
цвета на чёрную часть экрана ближе к центру. Нажать кнопку
(0) на ПДУ. Изменяя значение параметров BCUT (предел синего)
и GCUT (предел зелёного), добиться показаний анализатора
x=284 и y=299.
5.4 Установить датчик анализатора цвета на белую часть экрана,
ближе к центру.
Изменяя значение параметров BDRV
(регулировка синего) и GDRV (регулировка зелёного), добиться
показаний анализатора x=284 и y=299.
5.5 После проведения регулировок по пунктам 3 и 4 провести
измерение значений Х и У в белой и чёрной частях экрана
телевизора. Значения Х и У должны быть: Х=284±10 , У=299±10. В
случае несоответствия
повторить регулировки по пунктам 3 и 4.
Примечание. Порядок регулировки баланса белого может
отличаться от описанного выше в зависимости от конкретной
модели используемого тестера баланса белого.
6
Настройка геометрии изображения
6.1 Настройка геометрии изображения (PAL)
6.1.1 Кнопкой “ PICTURE.” на пульте ДУ выбрать режим настроек
изображения СТАНДАРТ.
Подать сигнал «сетка» PAL (рис.1) на RF вход телевизора.
6.1.2
Выбрать параметр HPOS и, изменяя его значение,
отрегулировать центр по горизонтали.
6.1.3
изменяя его значение, отрегулировать центр по вертикали.
6.1.4
отрегулировать размер (амплитуду) по вертикали.
6.1.5 Выбрать параметр VLIN и, изменяя его значение,
отрегулировать линейность по вертикали так, чтобы разница по
высоте клеток в верхней и нижней части экрана была
минимальной.
6.1.6 Выбрать параметр VCS и, изменяя его значение,
отрегулировать высоту клеток у верхнего
так, чтобы разница по высоте клеток в верхней/нижней части и
центральной части была минимальной.
Войти в режим сервисный. Нажать кнопку (2) на пульте ДУ.
Нажать кнопку (1) на пульте ДУ. Выбрать параметр VP50 и,
Выбрать параметр HIT и, изменяя его значение,
и нижнего края экрана
9
Page 13
6.2 Настройка геометрии изображения (NTSC)
6.2.1
Кнопкой “ PICTURE.” на пульте ДУ выбрать режим
настроек изображения СТАНДАРТ.
Подать сигнал «сетка» NTSC (рис.1) на AV вход телевизора.
6.2.2
Войти в режим сервисный. Нажать кнопку (2) на пульте ДУ.
Выбрать параметр HPS и, изменяя его значение, отрегулировать
центр по горизонтали.
6.2.3
Нажать кнопку (1) на пульте ДУ. Выбрать параметр VP60 и,
изменяя его значение, отрегулировать центр по вертикали.
6.2.4
Выбрать параметр HITS и, изменяя его значение,
отрегулировать размер (амплитуду) по вертикали.
6.2.5
Выбрать параметр VLIS и, изменяя его значение,
отрегулировать линейность по вертикали так, чтобы разница по
высоте клеток в верхней и нижней части экрана была
минимальной.
6.2.6
Выбрать параметр VSS и, изменяя его значение,
отрегулировать высоту клеток у верхнего и нижнего края экрана
так, чтобы разница по высоте клеток в верхней/нижней части и
центральной части была минимальной.

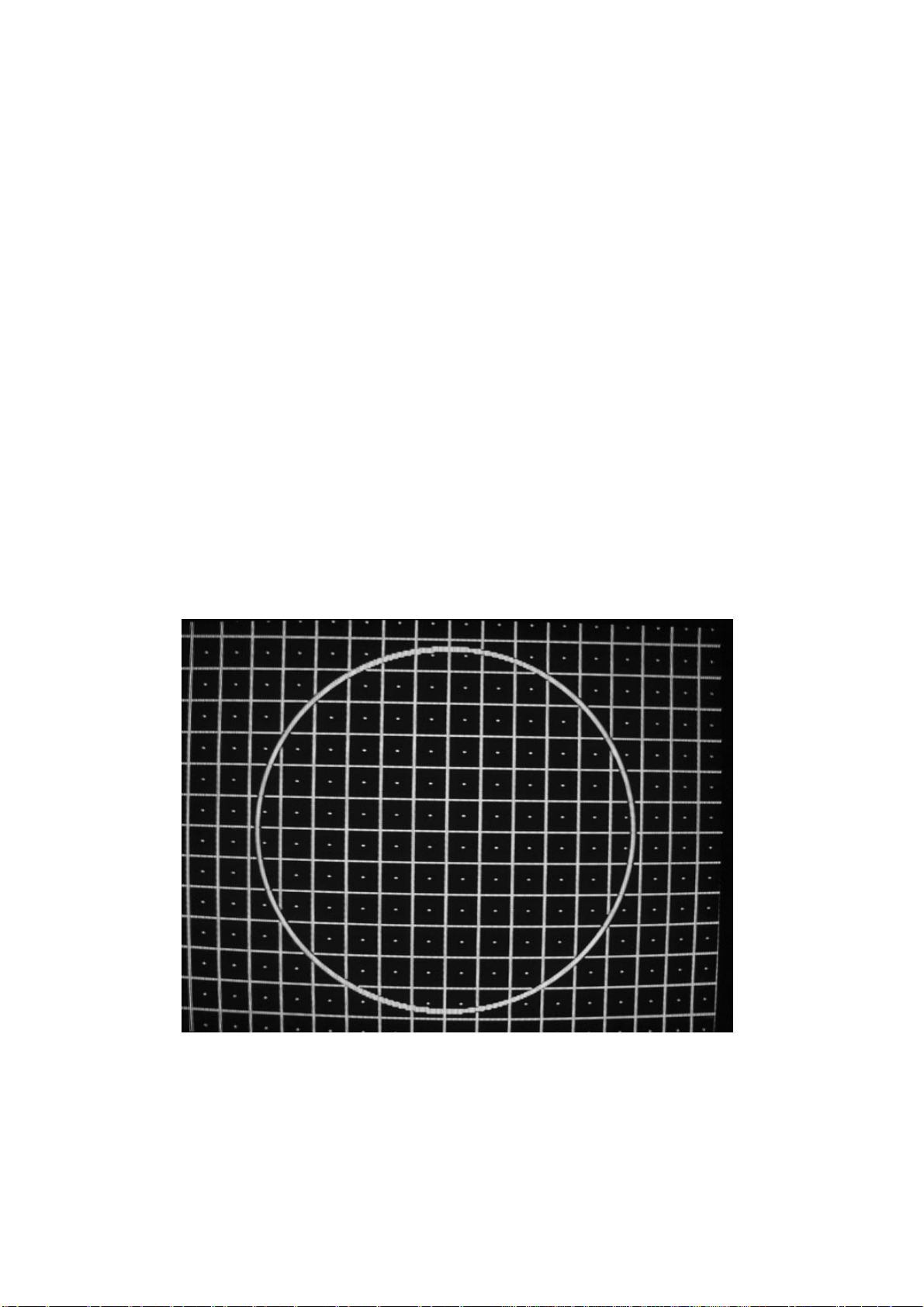

Рисунок 1
10
Page 14
7 Регулировка стабильности размера картинки
при изменении яркости экрана
7.1 Регулировка стабильности размера картинки при изменении яркости экрана (PAL)
7.1.1 Подать сигнал
«сетка» на белом фоне. Сравнить вертикальный и
горизонтальный размер между чёрным и белым фоном. Если
разница существенна, перейти к п.7.1.2.
7.1.2 Войти в сервисный режим. Нажать кнопку (2) на пульте ДУ.
Изменяя значения параметров VEHT и HEHT добиться
минимального различия размеров экрана. После этого
корректируется размер растра по вертикали и горизонтали.
7.2 Регулировка стабильности размера картинки при изменении яркости экрана (NTSC 60Гц)
7.2.1 Подать сигнал
сигнал «сетка» на белом фоне. Сравнить вертикальный и
горизонтальный размер между чёрным и белым фоном. Если
разница существенна, перейти к п.7.1.2.
7.2.2 Войти в сервисный режим. Нажать кнопку (2) на пульте ДУ.
Изменяя значения параметров VEHTS и HEHTS добиться
минимального различия размеров экрана. После этого
корректируется размер растра по вертикали и горизонтали.
PAL «сетка» на чёрном фоне, за тем сигнал
NTSC 60Гц «сетка» на чёрном фоне, за тем
11
Loading...
