EVGO ET-2141 Schematic

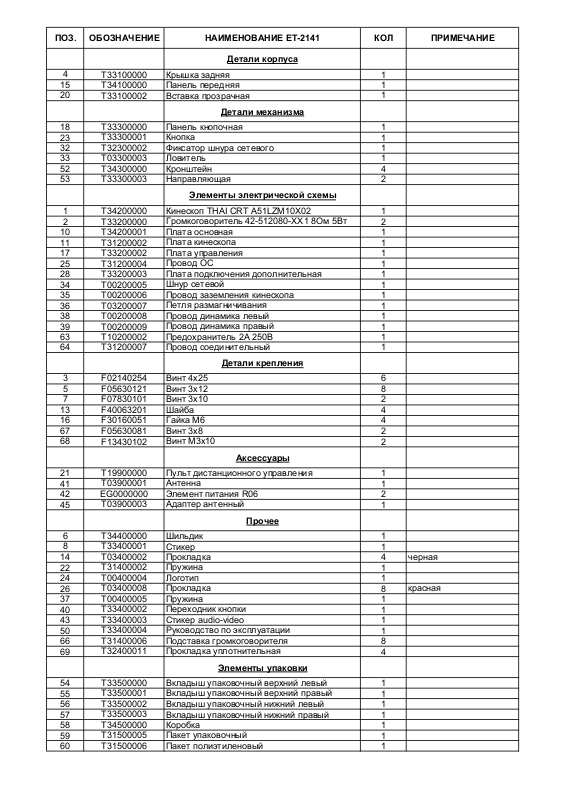

ПОЗ. ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЕ ET-2141 КОЛ ПРИМЕЧАНИЕ

р

р

розр

р

к

р

ру

у

Детали корпуса

4
15
20

T33100000 К

ышка задняя 1
T34100000 Панель пе
T33100002 Вставка п

едняя

ачная

1
1

Детали механизма

18 T33300000
23

T33300001 Кнопка

32 T32300002

Панель кнопочная

Фиксато

шнура сетевого

1
1
1

33 T03300003 Ловитель 1
52 T34300000 Кронштейн 4
53 T33300003 Направляющая 2

Элементы электрической схемы

1 T34200000

2 T33200000
10 T34200001
11 T31200002
17 T33200002
25 T31200004
28 T33200003
34 T00200005
35 T00200006
36 T03200007
38 T00200008
39 T00200009
63 T10200002
64 T31200007

Кинескоп THAI CRT A51LZM10X02
Громкоговоритель 42-512080-ХХ1 8Ом 5Вт
Плата основная
Плата кинескопа
Плата управления
Провод ОС
Плата подключения дополнительная
Шнур сетевой
Провод заземления кинескопа
Петля размагничивания
Провод динамика левый
Провод динамика правый
Предохранитель 2А 250В
Провод соединительный

1
2
1
1
1
1
1
1
1
1
1
1
1
1

Детали крепления

3 F02140254 Винт 4х25 6

5 F05630121 Винт 3х12 8

7 F07830101 Винт 3х10 2
13 F40063201 Шайба 4
16 F30160051 Гайка М64
67
68

F05630081
F13430102

Винт 3х8
Винт М3х10

2
2

Аксессуары

21
41
42
45

T19900000 Пульт дистанционного управления
T03900001 Антенна

EG0000000 Элемент питания R06

T03900003 Адаптер антенный

1
1
2
1

Прочее

6 T34400000 Шильди

8 T33400001
14
22
24
26

T03400002 Прокладка
T31400002 Пружина
T00400004 Логотип
T03400008 Прокладка

37 T00400005
40
43
50
66
69

T33400002 Переходник кнопки
T33400003 Стикер audio-video
T33400004 Руководство по эксплуатации
T31400006 Подставка громкоговорителя
T32400011 Прокладка уплотнительная

Стике

жина 1

П

1
1

черная

4
1
1

красная

8

1
1
1
8
4

Элементы упаковки

54
55
56
57
58
59
60

T33500000 Вкладыш упаковочный верхний левый
T33500001 Вкладыш упаковочный верхний правый
T33500002 Вкладыш упаковочный нижний левый
T33500003

Вкладыш

паковочный нижний правый 1

T34500000 Коробка
T31500005 Пакет упаковочный
T31500006 Пакет полиэтиленовый

1
1
1

1
1
1

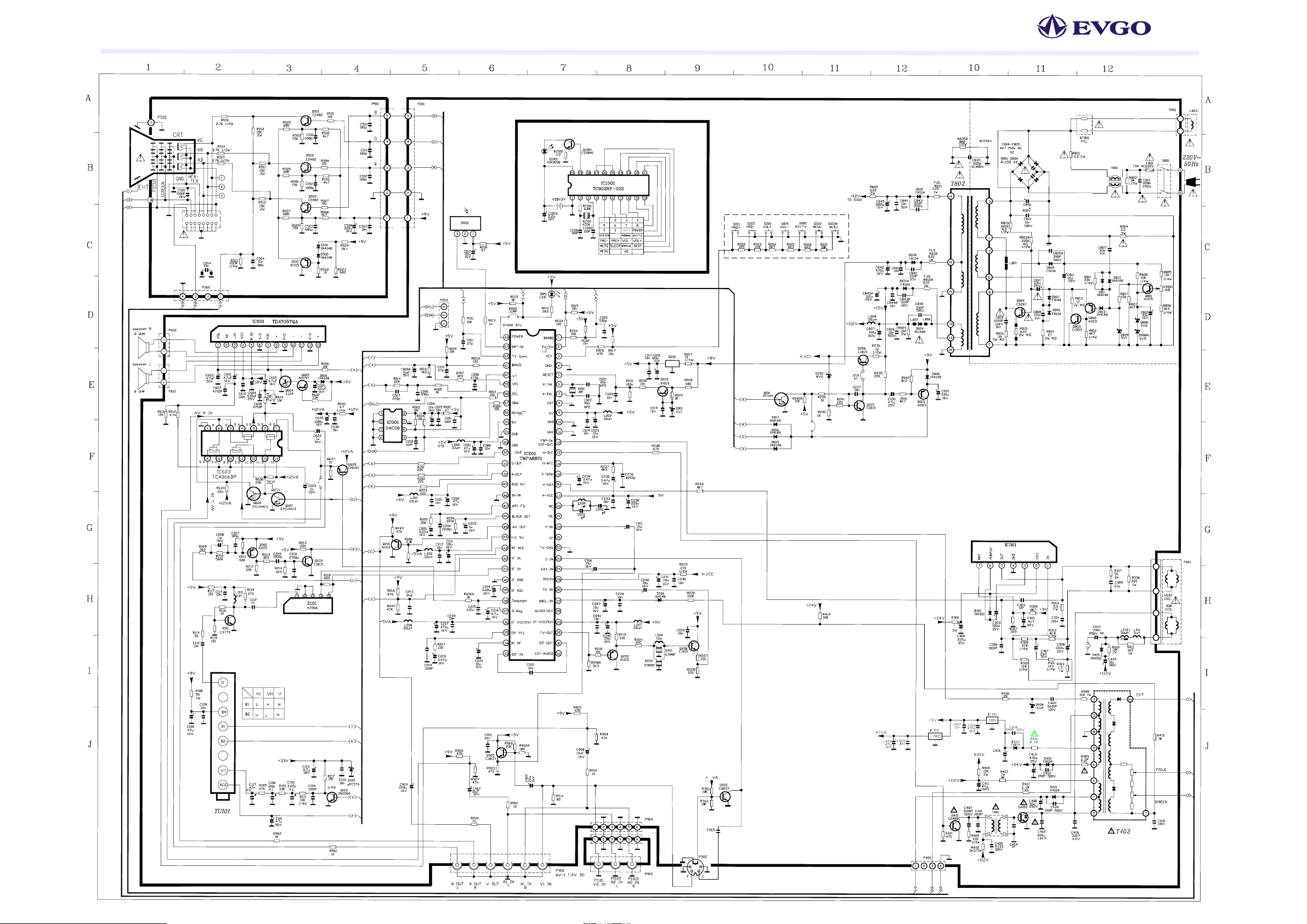

ТЕЛЕВИЗОР

ЦВЕТНОГО

À ÅÍ

ÁÐ

Î

Æ

È

ß

ÈÇ

ÎÄ

ÅË

Ì

Ü

ÅÒ-2

14

L

( AP

1

CAM

ES

B/G

D/K

-NTSC

V

A

)

100

178L05

10

39

39

STV9302

9

3DD1555

1n

МОДЕЛЬ ЕТ-2141

Позиционный номер Код Спецификация Кол-во

C001A EC000000S Конденсатор 22мкФ 16В +/-20% 1

C003 EC800000W Конденсатор 330пФ 50В +/-5% 1

C004 EC000000R Конденсатор 10мкФ 16В +/-20% 1

C005 EC800000H Конденсатор 0,01мкФ 50В +80%/-20% 1

C006 EC800000W Конденсатор 330пФ 50В +/-5% 1

C007 EC800000N Конденсатор 220пФ 50В +/-5% 1

C008A EC000000A Конденсатор 2,2мкФ 50В +/-20% 1

C009 EC000001C Конденсатор 330мкФ 16В +/-20% 1

C010, C011 EC800001L Конденсатор 27пФ 50В +/-5% 2

C016 EC000000S Конденсатор 22мкФ 16В +/-20% 1

C017 EC800000H Конденсатор 0,01мкФ 50В +80%/-20% 1

C019, C020 EC800000H Конденсатор 0,01мкФ 50В +80%/-20% 2

C021, C022 EC800000Y Конденсатор 39пФ 50В +/-5% 2

C023 EC000000R Конденсатор 10мкФ 16

C024 EC800000H Конденсатор 0,01мкФ 50В +80%/-20% 1

C030 EC000000V Конденсатор 4,7мкФ 50В +/-20% 1

C081 EC0000011 Конденсатор 47мкФ 16В +/-20% 1

C082 EC800000H Конденсатор 0,01мкФ 50В +80%/-20% 1

C083, C084 EC8000014 Конденсатор 1000пФ 50В +/-5% 2

C086 EC000000S Конденсатор 22мкФ 16В +/-20% 1

C101 EC000000V Конденсатор 4,7мкФ 50В +/-20% 1

C103 EC000000V Конденсатор 4,7мкФ 50В +/-20% 1

C104 EC800000N Конденсатор 220пФ 50В +/-5% 1

C105 EC500000A Конденсатор 0,22мкФ 63В +/-5% 1

C106 EC5000006 Конденсатор 0,1мкФ 63В +/-5% 1

C107 EC600000J Конденсатор 0,047мкФ 63В +/-5% 1

C108 EC0000011 Конденсатор 47мкФ 16В +/-20% 1

C109, C110 EC800000H Конденсатор 0,01мкФ 50В +80%/-20% 2

C112 EC8000000

C114 EC800000H Конденсатор 0,01мкФ 50В +80%/-20% 1

C135 EC800000H Конденсатор 0,01мкФ 50В +80%/-20% 1

C201 EC800000H Конденсатор 0,01мкФ 50В +80%/-20% 1

C202 EC0000011 Конденсатор 47мкФ 16В +/-20% 1

C203 EC000000Q Конденсатор 1мкФ 50В +/-20% 1

C204 EC600000M Конденсатор 0,0022мкФ 63В +/-5% 1

C205 EC000001N Конденсатор 0,22мкФ 50В +/-10% 1

C207 EC800001K Конденсатор 180пФ 50В +/-5% 1

C208 EC000000Q Конденсатор 1мкФ 50В +/-20% 1

C209 EC600000G Конденсатор 0,0015мкФ 63В +/-5% 1

C210 EC600000U Конденсатор 0,0027мкФ 63В +/-5% 1

C211 EC000000W Конденсатор 100мкФ 16В +/-20% 1

C212 EC800000H Конденсатор 0,01мкФ 50В +80%/-20% 1

C213 EC600000M Конденсатор 0,0022мкФ

C214 EC000000Q Конденсатор 1мкФ 50В +/-20% 1

C215 EC500000E Конденсатор 0,01мкФ 63В +/-5% 1

C216 EC000000V Конденсатор 4,7мкФ 50В +/-20% 1

C217 EC000000E Конденсатор 220мкФ 16В +/-20% 1

C218 EC000001O Конденсатор 0,47мкФ 50В +/-10% 1

C219 EC8000000 Конденсатор 1000пФ 500В +/-10% 1

C220 EC000000R Конденсатор 10мкФ 16В +/-20% 1

C221 EC800000H Конденсатор 0,01мкФ 50В +80%/-20% 1

C225 EC8000009 Конденсатор 22пФ 50В +/-5% 1

C226 EC800000D Конденсатор 0,1мкФ 50В +80%/-20% 1

C227 EC000000R Конденсатор 10мкФ 16В +/-20% 1

Конденсатор 1000пФ 500В +/-10% 1

В +/-20% 1

63В +/-5% 1

C228 EC800000H Конденсатор 0,01мкФ 50В +80%/-20% 1

C230 EC800000H Конденсатор 0,01мкФ 50В +80%/-20% 1

C231 EC000000E Конденсатор 220мкФ 16В +/-20% 1

C232 EC0000011 Конденсатор 47мкФ 16В +/-20% 1

C233 EC800000H Конденсатор 0,01мкФ 50В +80%/-20% 1

C234 EC000001O Конденсатор 0,47мкФ 50В +/-10% 1

C235 EC600000Q Конденсатор 0,0082мкФ 63В +/-5% 1

C236 EC000001O Конденсатор 0,47мкФ 50В +/-10% 1

C237 EC800000H Конденсатор 0,01мкФ 50В +80%/-20% 1

C239 EC800000H Конденсатор 0,01мкФ 50В +80%/-20% 1

C240 EC000000W Конденсатор 100мкФ 16В +/-20% 1

C241 EC800000H Конденсатор 0,01мкФ 50В +80%/-20% 1

C242 EC000000R Конденсатор 10мкФ 16В +/-20% 1

C301 EC5000006 Конденсатор 0,1мкФ 63В +/-5% 1

C302 EC0000017 Конденсатор 220

мкФ 35В +/-20% 1

C303 EC000000O Конденсатор 100мкФ 35В +/-20% 1

C304 EC8000015 Конденсатор 10пФ 50В +/-5% 1

C305 EC000000V Конденсатор 4,7мкФ 50В +/-20% 1

C306 EC8000000 Конденсатор 1000пФ 500В +/-10% 1

C307 EC000000A Конденсатор 2,2мкФ 50В +/-20% 1

C308 EC0000007 Конденсатор 1000мкФ 25В +/-20% 1

C309 EC5000006 Конденсатор 0,1мкФ 63В +/-5% 1

C401 EC8000000 Конденсатор 1000пФ 500В +/-10% 1

C402 EC4000000 Конденсатор 0,01мкФ 2000В +/-5% 1

C404 EC8000000 Конденсатор 1000пФ 500В +/-10% 1

C405 EC7000001 Конденсатор 0,033мкФ 100В +/-5% 1

C406B EC800001M Конденсатор 560пФ 2000В +/-5% 1

C407 EC8000002 Конденсатор 3300пФ 500В +/-10% 1

C408 EC000000L Конденсатор 10мкФ 250В

+/-20% 1

C409 EC8000003 Конденсатор 390пФ 500В +/-10% 1

C410B EC4000009 Конденсатор 0,056мкФ 250В +/-5% 1

C411 EC000000H Конденсатор 47мкФ 160В +/-20% 1

C412 EC8000003 Конденсатор 390пФ 500В +/-10% 1

C413 EC000000U Конденсатор 470мкФ 35В +/-20% 1

C414 EC8000003 Конденсатор 390пФ 500В +/-10% 1

C415 EC800000H Конденсатор 0,01мкФ 50В +80%/-20% 1

C416A EC000000D Конденсатор 1000мкФ 16В +/-20% 1

C417 EC800000H Конденсатор 0,01мкФ 50В +80%/-20% 1

C418 EC0000011 Конденсатор 47мкФ 16В +/-20% 1

C420 EC0000010 Конденсатор 10мкФ 100В +/-20% 1

C421 EC400000P Конденсатор 0,39мкФ 250В +/-5% 1

C422 EC600000K Конденсатор 0,0056мкФ 63В +/-5% 1

C423 EC0000011 Конденсатор 47мкФ 16В +/-20% 1

C425 EC800000H Конденсатор

0,01мкФ 50В +80%/-20% 1

C427 EC800000N Конденсатор 220пФ 50В +/-5% 1

C501, C502, C503 EC800001B Конденсатор 680пФ 50В +/-5% 3

C504 EC800000O Конденсатор 0,01мкФ 500В +/-10% 1

C505 EC800001E Конденсатор 1500пФ 2000В +/-10% 1

C507 EC800000H Конденсатор 0,01мкФ 50В +80%/-20% 1

C508 EC000000E Конденсатор 220мкФ 16В +/-20% 1

C510, C511, C512 EC800001K Конденсатор 180пФ 50В +/-5% 3

C514 EC800000H Конденсатор 0,01мкФ 50В +80%/-20% 1

C601, C602, C603 EC000000V Конденсатор 4,7мкФ 50В +/-20% 3

C604 EC000000T Конденсатор 470мкФ 25В +/-20% 1

C605 EC000000W Конденсатор 100мкФ 16В +/-20% 1

C607, C608 EC600000I Конденсатор 0,0047мкФ 63В +/-5% 2

C610 EC5000006 Конденсатор 0,1мкФ 63В +/-5% 1

C622 EC000000Q Конденсатор 1мкФ 50

В +/-20% 1

C624 EC000000Q Конденсатор 1мкФ 50В +/-20% 1

C635 EC000000E Конденсатор 220мкФ 16В +/-20% 1

C636 EC800000H Конденсатор 0,01мкФ 50В +80%/-20% 1

C801 EC400000J Конденсатор 0,22мкФ 275В +/-20% 1

C803 EC5000004 Конденсатор 0,1мкФ 400В +/-10% 1

C804, C805 EC8000008 Конденсатор 4700пФ 250В +80%/-20% 2

C805A EC8000003 Конденсатор 390пФ 500В +/-10% 1

C806 EC000001Q Конденсатор 100мкФ 400В +/-20% 1

C807 EC5000009 Конденсатор 0,033мкФ 63В +/-5% 1

C808 EC5000006 Конденсатор 0,1мкФ 63В +/-5% 1

C809 EC4000007 Конденсатор 2200пФ 1600В +/-5% 1

C810 EC000001E Конденсатор 100мкФ 25В +/-20% 1

C811 EC0000010 Конденсатор 10мкФ 100В +/-20% 1

C812 EC000001D Конденсатор 33мкФ 16В +/-20% 1

C814 EC800000O Конденсатор 0,01мкФ 500В +/-10% 1

C826 EC800000O Конденсатор 0,01мкФ 500В +/-10% 1

C827 EC0000001 Конденсатор 100мкФ 160В +/-20% 1

C830 EC8000006 Конденсатор 330

пФ 2000В +/-5% 1

C835 EC8000007 Конденсатор 1000пФ 400В +/-20% 1

C840 EC800000T Конденсатор 220пФ 500В +/-10% 1

C841 EC800000H Конденсатор 0,01мкФ 50В +80%/-20% 1

C842 EC0000006 Конденсатор 470мкФ 16В +/-20% 1

C843, C843A EC800000T Конденсатор 220пФ 500В +/-10% 2

C844, C844A EC800000H Конденсатор 0,01мкФ 50В +80%/-20% 2

C845 EC000000D Конденсатор 1000мкФ 16В +/-20% 1

C845A EC000001E Конденсатор 100мкФ 25В +/-20% 1

C903 EC000000E Конденсатор 220мкФ 16В +/-20% 1

C907, C908 EC000000R Конденсатор 10мкФ 16В +/-20% 2

C909 EC000000S Конденсатор 22мкФ 16В +/-20% 1

C915 EC8000000 Конденсатор 1000пФ 500В +/-10% 1

C916 EC3000002 Конденсатор 1мкФ 50В +/-20% 1

C931 EC800000H Конденсатор 0,01мкФ 50В

+80%/-20% 1

C932 EC8000014 Конденсатор 1000пФ 50В +/-5% 1

D001 ED000001I Диод 5,1В 0,5Вт 1

D001A EXS000000 Светодиод FB205 1

D002 ED0000004 Диод 1N4148 1

D005, D006, D007, D008 ED0000004 Диод 1N4148 4

D102 ED000000X Диод W574 1

D1501 EI000000J Микросхема KA7805 1

D204 ED000001J Диод 6,2В 0,5Вт 1

D205 ED000001K Диод 8,2В 0,5Вт 1

D206 ED0000004 Диод 1N4148 1

D301 ED000000S Диод 1N4001 1

D401, D402, D403 ED0000001 Диод FR104 3

D404 ED000001J Диод 6,2В 0,5Вт 1

D405 ED000000T Диод 1N4002 1

D501, D502 ED0000004 Диод 1N4148 2

D601 ED0000004 Диод 1N4148 1

D801, D802, D803, D804 ED000000R Диод RL255 4

D805, D806, D807 ED0000001 Диод FR104 3

D808 ED000001V Диод 5,6В 0,5Вт 1

D808A ED000001D Диод 3,9В 0,5Вт 1

D809 ED000001L Диод 9,1В 0,5Вт 1

D811, D812, D813 ED0000004 Диод 1N4148 3

D824 ED0000010 Диод

RU3AM 1

D830, D831, D831A ED0000001 Диод FR104 3

IC001 EI000001M Микросхема M24C08 1

IC201

EI0000021

Процессор 8821CRNG5JB2 TCL-A30V02-TOP 1

IC301 EI000002I Микросхема STV9302 1

IC401 EI000000K Микросхема KA7809 1

IC402 EI000000J Микросхема KA7805 1

IC601 EI000000F Микросхема TDA7057 1

IC603 EI0000019 Микросхема 4066 1

IR001 EF0000002 Фотоприемник HRM380017 1

L002 EL2000000 Индуктивность 10мкГн 1

L080 EL2000005 Индуктивность 33мкГн 1

L081 EL100000D Инбуктивность 2,2мкГн 1

L103 EL1000002 Индуктивность 1мкГн 1

L201 EL2000001 Индуктивность 22мкГн 1

L204 EL2000000 Индуктивность 10мкГн 1

L207, L208 EL2000001 Индуктивность 22мкГн 2

L209 EL2000003 Индуктивность 27мкГн 1

L411 EL4000000 Индуктивность 40мкГн 1

L412 EL3000005 Индуктивность 50мкГн 1

L801 EL1000000 Индуктивность 0,6мкГн 1

L804 EL1000001 Индуктивность 100мкГн 1

P001 ES0000008 Разъем TJC3-2A 1

P001A ES000000K Разъем TJC3-2Y 1

P002 ES0000004 Разъем TJC3-4A 1

P002A ES000000F Разъем TJC3-4Y 1

P201 ES000000M Разъем TJC3-5A 1

P203 ES000001D Разъем TJC3-3A 1

P401 ES000000A Разъем TJC1-4A 1

P401H ES000000L Разъем TJC1-4Y 1

P402 ES0000004 Разъем TJC3-4A 1

P501 ES000000E Разъем TJC3-5Y 1

P502 ES000000F Разъем TJC3-4Y 1

P503 ES000000D Разъем TJC1-1A 1

P601 ES000000W Разъем S11-02Y 1

P601H ES000000U Разъем

S11-2Y 1

P602 ES0000008 Разъем TJC3-2A 1

P602H ES000000K Разъем TJC3-2Y 1

P801 ES000000C Разъем TJC2-2A 1

P802 ES000000B Разъем TJC1-2A 1

P804 ES000001U Разъем VH-3A 1

P901 ES000001F Разъем RCA JACK AV-3.2-6W-K 1

P904 ES0000005 Разъем TJC3-6A 1

Q002 EI000002H Микросхема HA178L05PA 1

Q003 EQ000000U Транзистор 2SA1015Y 1

Q005 EQ000000U Транзистор 2SA1015Y 1

Q101 EQ000000Y Транзистор 2SC3779D 1

Q103 EQ000000N Транзистор 2N3904 1

Q202 EQ000000U Транзистор 2SA1015Y 1

Q203 EQ000000W Транзистор 2SC1815Y 1

Q204 EQ000000B Транзистор DTC144ES 1

Q206, Q207, Q208 EQ000000W Транзистор 2SC1815Y 3

Q209, Q210 EQ000000U Транзистор 2SA1015Y 2

Q401 EQ000000X Транзистор 2SC2482 1

Q402 EQ000000P Транзистор 3DD1555 1

Q501, Q502, Q503 EQ000000X Транзистор 2SC2482 3

Q510 EQ000000U Транзистор 2SA1015Y 1

Q603 EQ000000W Транзистор 2SC1815Y 1

Q604 EQ000001H Транзистор DTC124ES 1

Q605 EQ000000U Транзистор 2SA1015Y 1

Q606, Q607 EQ000000B Транзистор DTC144ES 2

Q608, Q609 EQ000000W Транзистор 2SC1815Y 2

Q801, Q802 EQ000000U Транзистор 2SA1015Y 2

Q803 EQ000001C Транзистор 2SC1959Y 1

Q804 EQ000001D Транзистор 2SC5586 1

Q905, Q906 EQ000000W Транзистор 2SC1815Y 2

R001 ER000000L Резистор 10кОм 1/6Вт +/-5% 1

R001A ER000000J Резистор 100

Ом 1/6Вт +/-5% 1

R002 ER000002Z Резистор 47Ом 1/6Вт +/-5% 1

R003, R004 ER000002M Резистор 4,7кОм 1/6Вт +/-5% 2

R005 ER000000K Резистор 1кОм 1/6Вт +/-5% 1

R006 ER000003R Резистор 8,2кОм 1/6Вт +/-5% 1

R007 ER000003S Резистор 3,9кОм 1/6Вт +/-5% 1

R009 ER000000L Резистор 10кОм 1/6Вт +/-5% 1

R010 ER000005P Резистор 1,3кОм 1/6Вт +/-5% 1

R011 ER000002M Резистор 4,7кОм 1/6Вт +/-5% 1

R013 ER000000K Резистор 1кОм 1/6Вт +/-5% 1

R014, R215 ER0000011 Резистор 22кОм 1/6Вт +/-5% 2

R015 ER000000K Резистор 1кОм 1/6Вт +/-5% 1

R016 ER000000N Резистор 1,2кОм 1/6Вт +/-5% 1

R017 ER000000L Резистор 10кОм 1/6Вт +/-5% 1

R018A ER000002Z Резистор 47Ом 1/6Вт +/-5% 1

R019 ER000000L Резистор 10кОм 1/6Вт +/-5% 1

R020 ER0000018 Резистор 470Ом 1/6Вт +/-5% 1

R022A ER000000R Резистор 1,5кОм 1/6Вт +/-5% 1

R023A ER000000V Резистор 1,8

кОм 1/6Вт +/-5% 1

R024A ER000002V Резистор 2,7кОм 1/6Вт +/-5% 1

R025A ER000005Q Резистор 4,3кОм 1/6Вт +/-5% 1

R026A ER000001D Резистор 6,2кОм 1/6Вт +/-5% 1

R027 ER000002B Резистор 10Ом 0,25Вт +/-5% 1

R028 ER000001F Резистор 680Ом 1/6Вт +/-5% 1

R029 ER000000K Резистор 1кОм 1/6Вт +/-5% 1

R030 ER000000L Резистор 10кОм 1/6Вт +/-5% 1

R031 ER000000M Резистор 100кОм 1/6Вт +/-5% 1

R032 ER000000L Резистор 10кОм 1/6Вт +/-5% 1

R033 ER000000J Резистор 100Ом 1/6Вт +/-5% 1

R034 ER000000J Резистор 100Ом 1/6Вт +/-5% 1

R041 ER000002M Резистор 4,7кОм 1/6Вт +/-5% 1

R042 ER0000029 Резистор 3,3кОм 1/6Вт +/-5% 1

R046 ER0000029 Резистор 3,3кОм 1/6Вт

+/-5% 1

R047 ER000000J Резистор 100Ом 1/6Вт +/-5% 1

R108 ER000005U Резистор 56Ом 1Вт +/-5% 1

R109 ER0000019 Резистор 47кОм 1/6Вт +/-5% 1

R110 ER0000016 Резистор 33кОм 1/6Вт +/-5% 1

R111, R112 ER000000S Резистор 15кОм 1/6Вт +/-5% 2

R114 ER0000030 Резистор 56Ом 1/6Вт +/-5% 1

R115 ER000000Q Резистор 150Ом 1/6Вт +/-5% 1

R116 ER000000K Резистор 1кОм 1/6Вт +/-5% 1

R117 ER000000Q Резистор 150Ом 1/6Вт +/-5% 1

R118 ER000004G Резистор 820Ом 1/6Вт +/-5% 1

R119 ER0000018 Резистор 470Ом 1/6Вт +/-5% 1

R1501 ER000003V Резистор 2,2Ом 1/6Вт +/-5% 1

R201, R202, R203 ER000003E Резистор 220Ом 1/6Вт +/-5% 3

R205 ER000002X Резистор 30кОм 1/6Вт +/-5% 1

R206 ER000002U Резистор

220кОм 1/6Вт +/-5% 1

R209 ER000001B Резистор 560Ом 1/6Вт +/-5% 1

R210 ER000004X Резистор 560кОм 1/6Вт +/-5% 1

R211 ER000002A Резистор 68кОм 1/6Вт +/-5% 1

R212 ER000002W Резистор 12кОм 1/6Вт +/-5% 1

R213, R214 ER000003S Резистор 3,9кОм 1/6Вт +/-5% 2

R216 ER0000019 Резистор 47кОм 1/6Вт +/-5% 1

R217 ER000000Q Резистор 150Ом 1/6Вт +/-5% 1

R218 ER000000J Резистор 100Ом 1/6Вт +/-5% 1

R218A ER0000029 Резистор 3,3кОм 1/6Вт +/-5% 1

R219 ER0000015 Резистор 330Ом 1/6Вт +/-5% 1

R220 ER000003E Резистор 220Ом 1/6Вт +/-5% 1

R227, R228 ER0000015 Резистор 330Ом 1/6Вт +/-5% 2

R232 ER0000016 Резистор 33кОм 1/6Вт +/-5% 1

R233 ER0000013 Резистор 270Ом 1/6

Вт +/-5% 1

R235 ER0000011 Резистор 22кОм 1/6Вт +/-5% 1

R236 ER000003I Резистор 12Ом 0,5Вт +/-5% 1

R237 ER000003R Резистор 8,2кОм 1/6Вт +/-5% 1

R238 ER0000018 Резистор 470Ом 1/6Вт +/-5% 1

R239, R240, R241 ER000000K Резистор 1кОм 1/6Вт +/-5% 3

R240A ER000000L Резистор 10кОм 1/6Вт +/-5% 1

R243 ER0000018 Резистор 470Ом 1/6Вт +/-5% 1

R244 ER000002M Резистор 4,7кОм 1/6Вт +/-5% 1

R245 ER0000019 Резистор 47кОм 1/6Вт +/-5% 1

R250 ER000001F Резистор 680Ом 1/6Вт +/-5% 1

R307 ER000003S Резистор 3,9кОм 1/6Вт +/-5% 1

R308 ER000002M Резистор 4,7кОм 1/6Вт +/-5% 1

R309 ER000000L Резистор 10кОм 1/6Вт +/-5% 1

R310 ER000002W Резистор 12кОм 1/6Вт +/-5% 1

R311 ER000000R Резистор 1,5кОм 1/6Вт +/-5% 1

R312 ER000004F Резистор 43кОм 1/6Вт +/-5% 1

R313 ER000005W Резистор 1,5Ом 1Вт +/-5% 1

R314 ER0000007 Резистор 2,2

Ом 0,5Вт +/-5% 1

R316 ER000004T Резистор 1,5кОм 0,5Вт +/-5% 1

R317 ER000005R Резистор 56Ом 0,5Вт +/-5% 1

R336 ER0000044 Резистор 220Ом 1Вт +/-5% 1

R401 ER0000018 Резистор 470Ом 1/6Вт +/-5% 1

R402 ER000002I Резистор 3,3кОм 5Вт +/-5% 1

R403 ER000002F Резистор 1Ом 1Вт +/-5% 1

R404 ER000003O Резистор 15кОм 2Вт +/-5% 1

R405 ER000002F Резистор 1Ом 1Вт +/-5% 1

R406 ER000000L Резистор 10кОм 1/6Вт +/-5% 1

R407 ER000002J Резистор 1,5Ом 2Вт +/-5% 1

R408 ER000001M Резистор 12кОм 1Вт +/-5% 1

R409 ER0000038 Резистор 330Ом 0,5Вт +/-5% 1

R410 ER0000032 Резистор 10кОм 1Вт +/-5% 1

R414 ER000000W Резистор 18кОм 1/6Вт

+/-5% 1

R415 ER000000K Резистор 1кОм 1/6Вт +/-5% 1

R416 ER000002F Резистор 1Ом 1Вт +/-5% 1

R418 ER000002F Резистор 1Ом 1Вт +/-5% 1

R441 ER0000033 Резистор 1,2кОм 1Вт +/-5% 1

R501 ER000000J Резистор 100Ом 1/6Вт +/-5% 1

R502 ER000002M Резистор 4,7кОм 1/6Вт +/-5% 1

R503 ER000005S Резистор 750Ом 1/6Вт +/-5% 1

R504 ER000000J Резистор 100Ом 1/6Вт +/-5% 1

R505 ER000002M Резистор 4,7кОм 1/6Вт +/-5% 1

R506 ER000005S Резистор 750Ом 1/6Вт +/-5% 1

R507 ER000000J Резистор 100Ом 1/6Вт +/-5% 1

R508 ER000002M Резистор 4,7кОм 1/6Вт +/-5% 1

R509 ER000005S Резистор 750Ом 1/6Вт +/-5% 1

R510, R511, R512 ER000003O Резистор 15кОм 2Вт +/-5% 3

R514, R515 ER000003P Резистор

2,7кОм 0,5Вт +/-5% 2

R518 ER000003P Резистор 2,7кОм 0,5Вт +/-5% 1

R521 ER0000023 Резистор 100кОм 0,25Вт +/-5% 1

R522 ER000000K Резистор 1кОм 1/6Вт +/-5% 1

R523 ER000001F Резистор 680Ом 1/6Вт +/-5% 1

R524 ER000002V Резистор 2,7кОм 1/6Вт +/-5% 1

R525, R526, R527 ER000001F Резистор 680Ом 1/6Вт +/-5% 3

R602 ER0000016 Резистор 33кОм 1/6Вт +/-5% 1

R604A ER000000K Резистор 1кОм 1/6Вт +/-5% 1

R610 ER000000K Резистор 1кОм 1/6Вт +/-5% 1

R611 ER000000L Резистор 10кОм 1/6Вт +/-5% 1

R612, R613 ER000002M Резистор 4,7кОм 1/6Вт +/-5% 2

R614 ER000000L Резистор 10кОм 1/6Вт +/-5% 1

R620 ER0000024 Резистор 0,22Ом 2Вт +/-5% 1

R622 ER000000K Резистор 1кОм 1/6

Вт +/-5% 1

R633 ER0000011 Резистор 22кОм 1/6Вт +/-5% 1

R636 ER0000011 Резистор 22кОм 1/6Вт +/-5% 1

R637 ER000000K Резистор 1кОм 1/6Вт +/-5% 1

R640 ER0000048 Резистор 4,7Ом 0,25Вт +/-5% 1

R801 ER000004S Резистор 3,3Ом 5Вт +/-10% 1

R803, R803A ER000006U Резистор 220кОм 1Вт +/-5% 2

R804 ER000005T Резистор 1,5Ом 5Вт +/-10% 1

R805 ER000003A Резистор 10кОм 0,25Вт +/-5% 1

R806 ER000000D Резистор 2,7кОм 0,25Вт +/-5% 1

R807 ER000002M Резистор 4,7кОм 1/6Вт +/-5% 1

R808 ER000003Z Резистор 3,9кОм 0,25Вт +/-5% 1

R811 ER000003B Резистор 330Ом 0,25Вт +/-5% 1

R812 ER000004J Резистор 4,7кОм 0,25Вт +/-5% 1

R813 ER0000003 Резистор 8,2Ом 1Вт +/-5% 1

R814 ER000004O Резистор 27Ом 3Вт +/-5% 1

R815 ER000004Q Резистор 0,33Ом 2Вт +/-5% 1

R816 ER000004P Резистор 39Ом 5Вт +/-5% 1

R817 ER000002M Резистор 4,7

кОм 1/6Вт +/-5% 1

R824 ER000003O Резистор 15кОм 2Вт +/-5% 1

R831, R831A, R832 ER000002G Резистор 0,22Ом 1Вт +/-5% 3

R835, R835A ER000004M Резистор 4,7МОм 0,5Вт +/-5% 2

R901 ER000000K Резистор 1кОм 1/6Вт +/-5% 1

R904 ER000001H Резистор 75Ом 1/6Вт +/-5% 1

R911 ER000000L Резистор 10кОм 1/6Вт +/-5% 1

R912 ER000000K Резистор 1кОм 1/6Вт +/-5% 1

R913 ER000000L Резистор 10кОм 1/6Вт +/-5% 1

R914 ER000001I Резистор 82Ом 1/6Вт +/-5% 1

R917 ER000001H Резистор 75Ом 1/6Вт +/-5% 1

R922 ER0000016 Резистор 33кОм 1/6Вт +/-5% 1

R922A ER0000014 Резистор 27кОм 1/6Вт +/-5% 1

R923 ER0000018 Резистор 470Ом 1/6Вт +/-5% 1

R924, R925, R926, R927 ER0000019 Резистор 47кОм 1/6Вт

+/-5% 4

R961, R962 ER000000K Резистор 1кОм 1/6Вт +/-5% 2

RT801 EXP000003 Позистор MZ73-20OM 1

S001A, S002A, S003A, S004A,

EW1000000 Микропереключатель K66T-2-2.0-5 VCD-D302 6

S005A, S006A
SW801 EW0000001 Выключатель PS6 1

T401 ET000000C Трансформатор BCT-1902 1

T402 ET000000R Трансформатор BSC25-0299D 1

T801 EXF00000B Фильтр LCL-2821 1

T802 ET000000S Трансформатор BCK-4001-29d 1

TU101 EX0000009 Тюнер TCL79107D5B3 1

VR801 EC2000001 Конденсатор переменный B1K 1

X001 EXZ000003 Кварц 8МГц 1

X201 EXC000005 Резонатор керамический заградительный 6,5МГц 1

X203 EXC000006 Резонатор керамический заградительный 5,5МГц 1

X1501 EXC000004 Резонатор керамический 455кГц 1

Z101 EXF000006 Фильтр K2959M 1

Руководство по настройке телевизора

МОДЕЛЬ ET- 2141

Системы: PAL/SECAM BG/DK/I, NTSC M

Сервисный режим

Сервисный режим (режим “D”) необходим для настройки и
регулировки параметров телевизора, например, при замене
микросхемы памяти (IC 001), кинескопа.
Для входа в сервисный режим включите телевизор, нажмите
кнопку VOLUME (уменьшение громкости) на панели
телевизора и снизив громкость до минимального уровня, не
отпуская кнопку, нажмите кнопку DISPLAY на пульте
дистанционного управления. В верхней части экрана появится
символ (D). Для выхода из сервисного режима необходимо
выключить телевизор кнопкой STANDBY пульта ДУ.

Процесс настройки

Режим «D»

Настройка параметров производится с пульта ДУ
кнопками ◄►. Выбор регулируемого параметра – кнопками
▲▼. Выбор групп параметров – кнопками (0 – 9) , CALENDAR.
Описание меню настроек приведены в таблицах ниже.
В скобках указаны параметры, которые могут быть изменены в
процессе регулировок. Значения параметров, приведенные
без скобок , изменению не подлежат!

Кнопка «0» - меню регулировки баланса белого.

Настройка

RB Предел красного (80)
GB Предел зелёного (80)
BB Предел синего (80)
GD Регулировка зелёного (40)
BD Регулировка синего (40)

Описание

1

Кнопка «1» - меню настройки геометрических параметров
изображения в системе PAL / NTSC.

Настройка Описание

HPOS Позиция по горизонтали PAL 50Гц (0E)
HIT Размер по вертикали PAL 50Гц (20)
VP50 Позиция по вертикали PAL 50Гц (02)
VLIN Линейность по вертикали PAL 50Гц (08)
VCS S-корректировка по вертикали PAL 50Гц (07)
VBLK V BLK Старт / Стоп (00)
VCEN V Центровка 50Гц (16)
OSDH Позиция экранного меню по вертикали PAL 50Гц

(25)

VP60 Позиция по вертикали NTSC 60ГЦ (00)
HITS Размер по вертикали NTSC 60Гц (20)
VLIS Линейность по вертикали NTSC 60Гц (09)
VSS S-корректировка по вертикали NTSC 60Гц (05)
OSDHS Позиция экранного меню по вертикали NTSC

(1F)

HPS Позиция по горизонтали NTSC 60Гц (11)

Кнопка «3» - меню 1 настройки параметров изображения.

Настройка Описание

CNTX Максимальный контраст (59)
CNTN Минимальный контраст (08)
BRTX Максимальная яркость (20)
BRTN Минимальная яркость (25)
COLX Максимальная цветность (4F)
COLN Минимальная цветность (00)
TNTX Максимальный уровень тона в NTSC (28)
TNTN Минимальный уровень тона в NTSC (28)

2

Кнопка «4» - меню 2 настройки параметров изображения.

Настройка Описание

BRTC 50% яркость (38)
COLC 50% цветность (4F)
COLS Уровень цветности для SECAM (50)
COLP Уровень цветности для PAL (00)
SCOL Суб. цветность (0 4)
SCNT Суб. контраст (0 F)
CNTC 50% контраст (40)
TNTC 50% тона (NTSC) (4A)

Кнопка «5» - меню настройки чёткости изображения.

Настройка Описание

ST3 50% чёткость в системе 3.58 NTSC (TV) (20)
SV3 50% чёткость в системе 3.58 NTSC (AV) (20)
ST4 50% чёткость в системе 4.43 (TV) (18)
SV4 50% чёткость в системе 4.43 (AV) (18)
SVD 50% чёткость в DVD (19)
ASSH Асимметрия чёткости (04)
SHPX Максимальная чёткость (1A)
SHPN Минимальная чёткость (1A)

Кнопка «6» - системные параметры (изменять не
рекомендуется).

Параметр Значение

OPT 87
FLGO 06
FLG1 4A
STBY 42
HD DELAY 0C
MODE 0 D6
MODE 1 05
MUTT 00
STAT 00

3

Кнопка «7» - настройка AGC и параметров изображения.

Настройка Описание

RFAGC Настройка AGC 20
SBY Настройка цветности в системе SECAM (08)
SRY Настройка цветности в системе SECAM (08)
BRTS Яркость для SECAM (00)
TXCX Интенсивность экранного меню при

максимальном контрасте (1F)

RGCN Интенсивность экранного меню при

минимальном контрасте (00)

SECD SECAM MODE (08)

Кнопка «8» - меню настройки звука.

Настройка Описание

V25 Уровень громкости на 25% (50)
V50 Уровень громкости на 50% (56)
V100 Уровень громкости на 100% (5C)

Кнопка «9» - системные параметры (изменять не
рекомендуется).

Параметр Значение

SVM 00
PYNX 68
PYNN 18
PYXS 22
PYNS 1E

Кнопка «СALENDAR» - системные параметры (изменять не
рекомендуется).

Параметр Значение

CLTO 4B
CLTM 4C
CLVO 4D
CLVD 48
ABL 27
DCBS 33
DEF 01

4

Проверка и регулировка напряжения +112 В ( В+)

1. Включите питание телевизора (напряжение питающей
сети должно быть (220±5)В).

2. Подайте на антенный вход стандартный тестовый сигнал
«цветные полосы».

3. Кнопкой “PIC.” на пульте ДУ выберите режим настроек
изображения СТАНДАРТ.

4. Установите на выводе (+) конденсатора C411 с
помощью VR801 напряжение (112±0.5)В.

Настройка фокуса, ускоряющего напряжения и
яркости

1. Подайте сигнал «сетка» с генератора TV сигналов.

2. Войдите в сервисный режим.

3. Нажмите кнопку «MUTE» на пульте ДУ, при этом
изображение свернется в горизонтальную линию.

4. Регулятором «SCREEN» (Т402), доведите интенсивность
свечения линии до минимальной видимости.

5. Нажмите кнопку «MUTE» пульта ДУ для восстановления
растра.

6. Регулируя «FOCUS» VR (Т402), добейтесь максимальной
чёткости изображения.

7. Подайте сигнал (полосы

градации яркости) с генератора
TV сигналов. Нажмите кнопку (4) на пульте ДУ. Выберите
BRTC и отрегулируйте яркость, добившись видимости границы
второй полосы в 8 – уровневой шкале серого .

Настройка баланса белого

1.Подключите тестер баланса белого (или аналогичный
прибор) к телевизору согласно его инструкции по
эксплуатации.

2.Кнопкой “PIC.” на пульте ДУ установите режим настроек
изображения СТАНДАРТ.

3.Войдите в сервисный режим {D}. Используя анализатор
цвета, замерьте чёрную часть экрана .Нажмите кнопку (0) на
ПДУ. Изменяя параметры BCUT (предел синего) и GCUT

(предел зелёного),
y=299.

добейтесь показаний анализатора x=284,

5

4.Замерьте белую часть экрана. Изменяя параметры BDRV
(регулировка синего) и GDRV (регулировка зелёного),
добейтесь показаний анализатора x=284, y=299.

5. Повторяя действия 3 и 4, добейтесь соответствующих
показаний чёрной и белой части экрана.

Настройка геометрии изображения (PAL)

1. В режиме изображения СТАНДАРТ подайте сигнал «сетка»

(PAL) на RF вход.

2.

Войдите в режим {D}. Нажмите кнопку (1) на пульте ДУ.

Выберите HPOS и отрегулируйте центр по горизонтали.

3.

Выберите VP50 и отрегулируйте центр по вертикали.

4. Выберите HIT и отрегулируйте размер (амплитуду) по

вертикали.

5.

Выберите VLIN и отрегулируйте линейность по вертикали.

6.

Выберите VSC и отрегулируйте S – корректировку по

вертикали.

Настройка геометрии изображения (NTSC)

1.

В режиме изображения СТАНДАРТ подайте сигнал «сетка

(NTSC)» на RF вход.

2.

Войдите в режим {D}.Нажмите кнопку (1) на пульте ДУ.

Выберите HPS и отрегулируйте центр по горизонтали.

3.

Выберите VP60 и отрегулируйте центр по вертикали.

4. Выберите HITS и отрегулируйте размер (амплитуду) по

вертикали.

5.

Выберите VLIS и отрегулируйте линейность по вертикали.

6.

Выберите VSS и отрегулируйте S – корректировку по

вертикали.

6
